描述

本文將指導您如何使用夾爪型旋轉軸開始雕刻。
在您首次雕刻前請先參閱 夾爪型旋轉軸套件 - 使用說明 。

注意:
在開始雕刻之前，請使用Beam Studio內的外框預覽功能確認雕刻的範圍與尺寸是否正確。
(請參考 步驟 19)

步驟 1

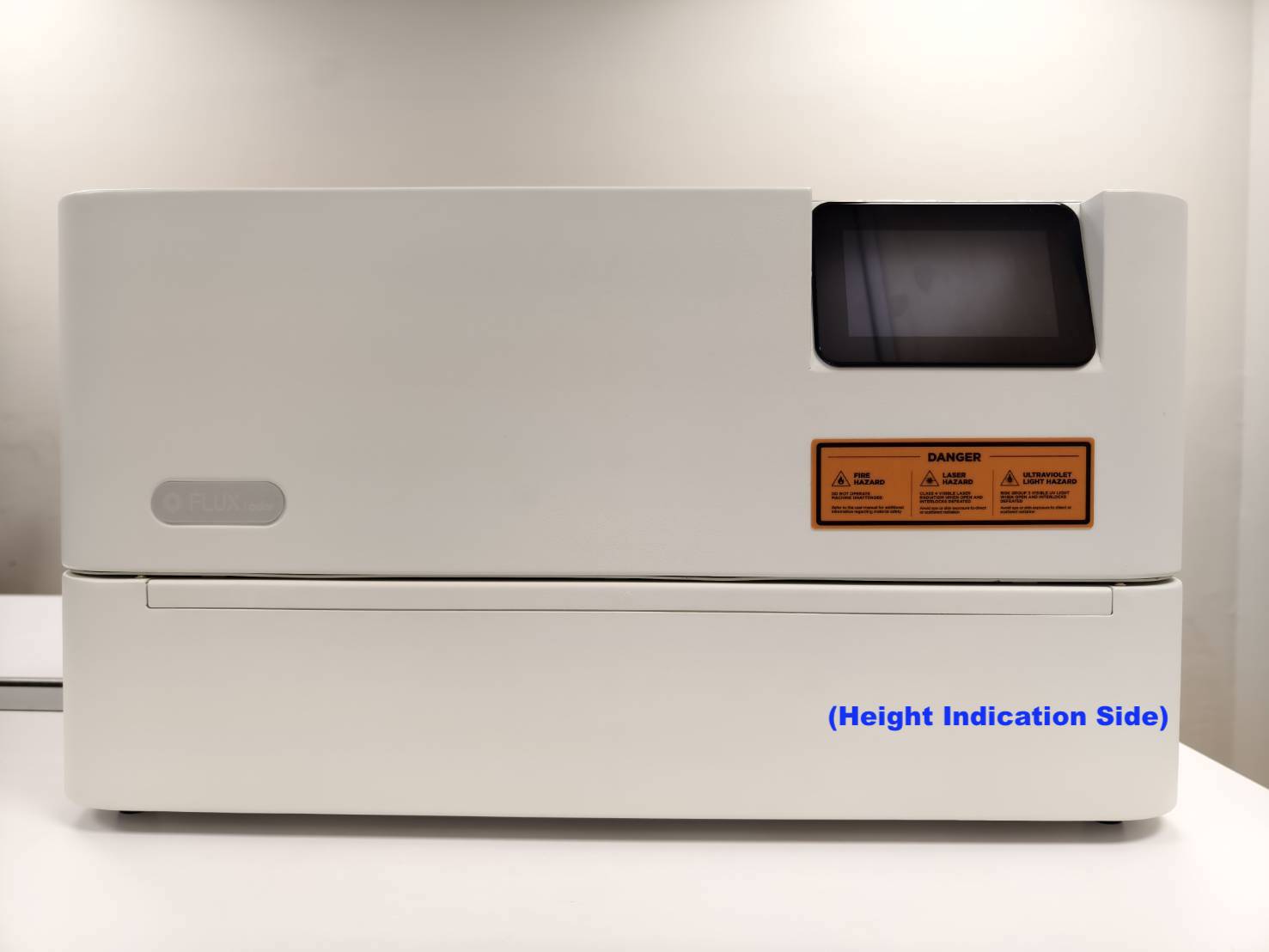

在進行下一步之前，請確保您已正確安裝 Ador 擴充底座。
（安裝連結： Ador 擴充底座套件 - 開箱和安裝)

通透版（歐盟地區不適用）	非通透版

步驟 2

請確保您已安裝以下軟體和韌體版本。

*Beam Studio 版本 2.4.2 或以上（指南)*	韌體版本 5.3.5 或以上。（指南)

步驟 3

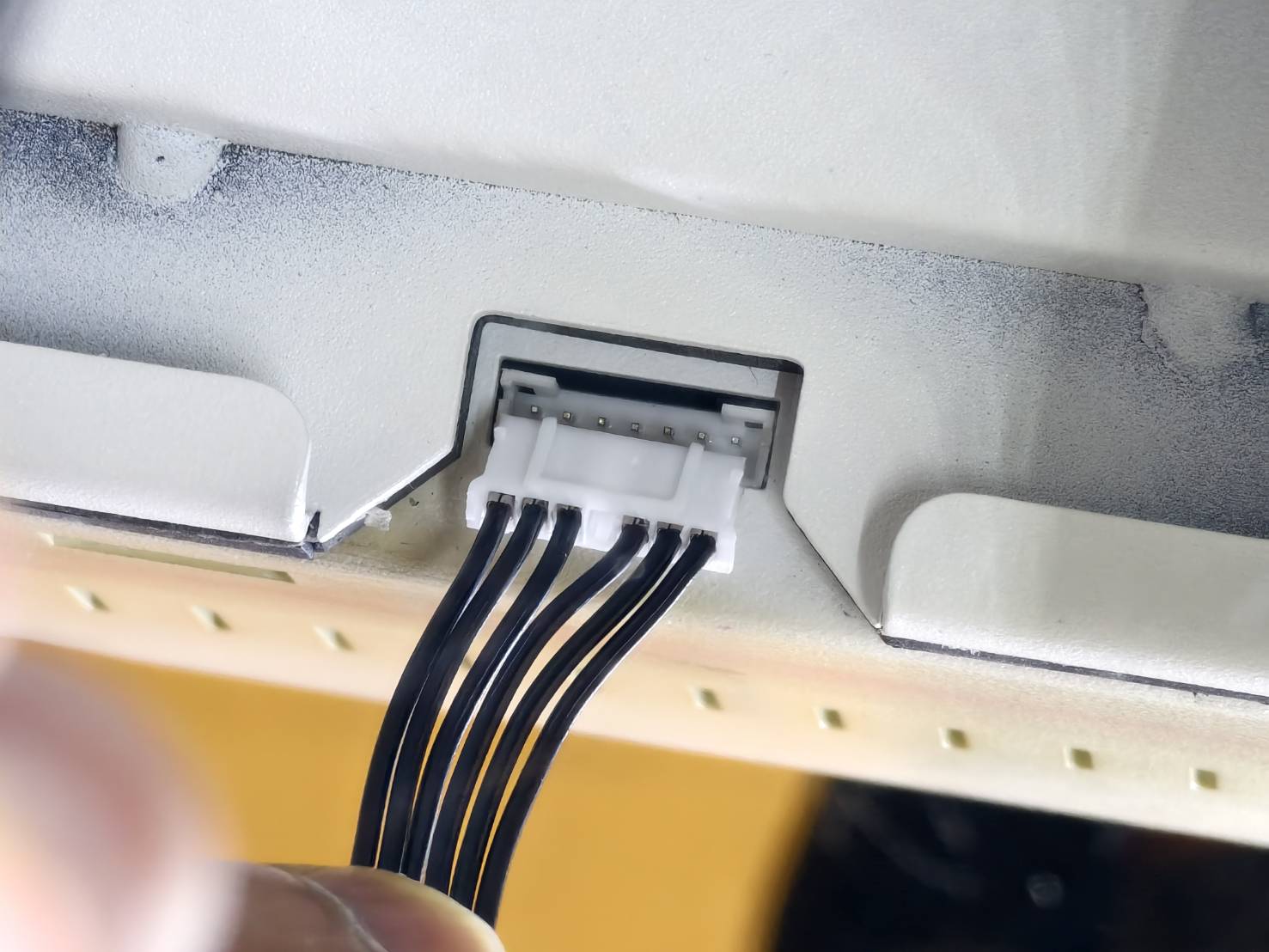

從包裝盒中取出連接線，將右側的 7 pin端插入機器，機器上的連接線插座位於底座頂部和機器底部之間。

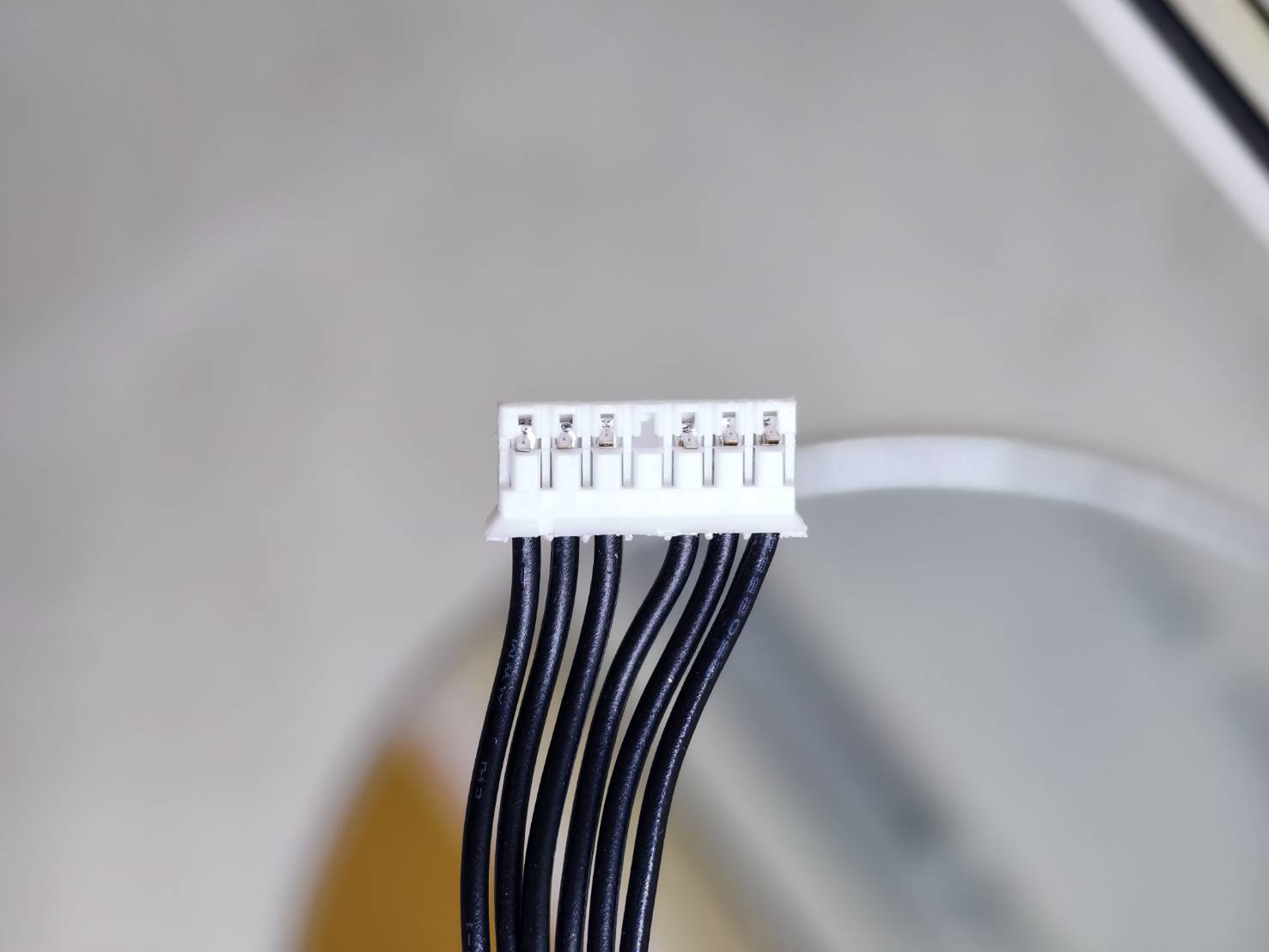

從包裝盒中找出連接線的 7 pin端。（中間的pin腳為空的。）

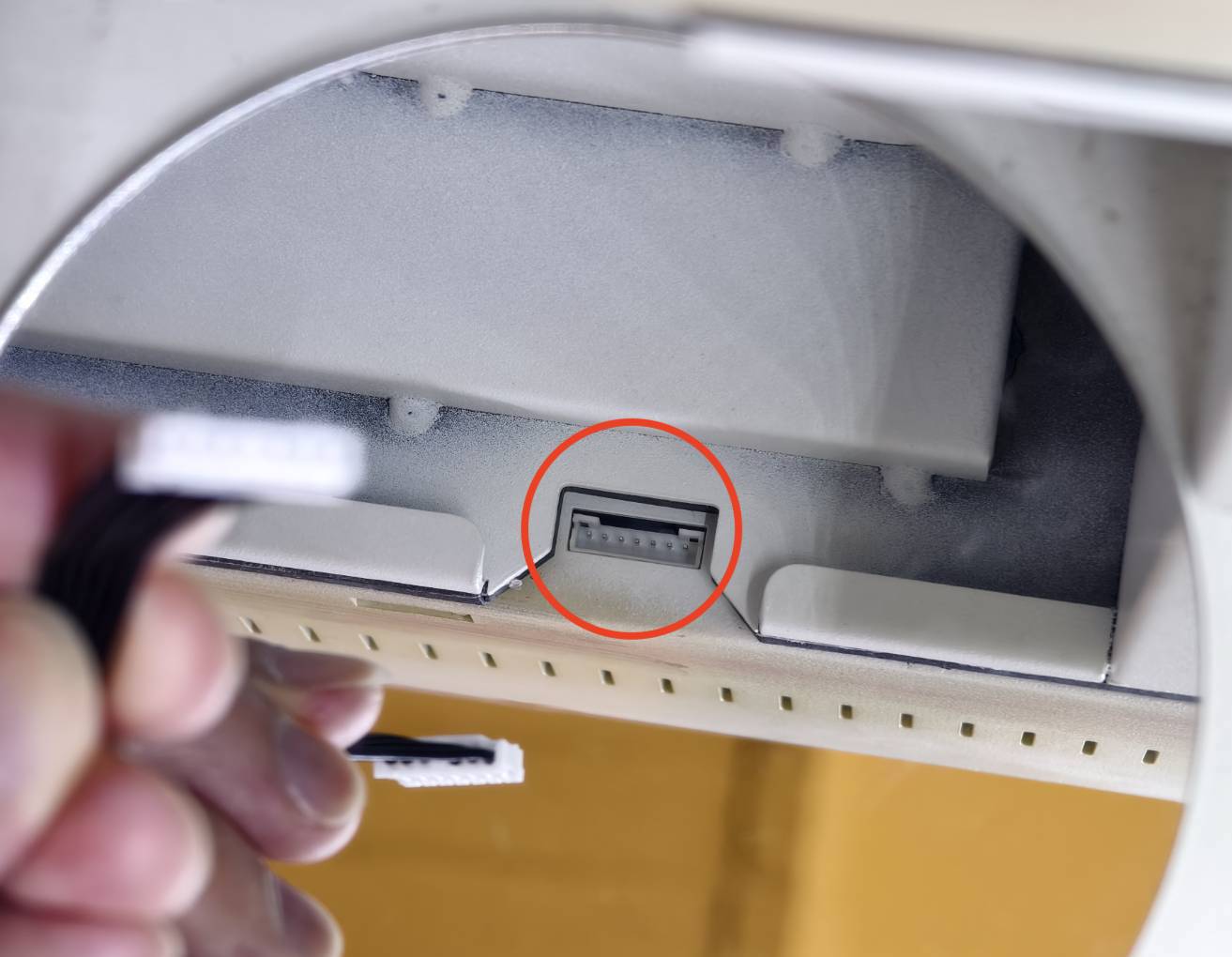

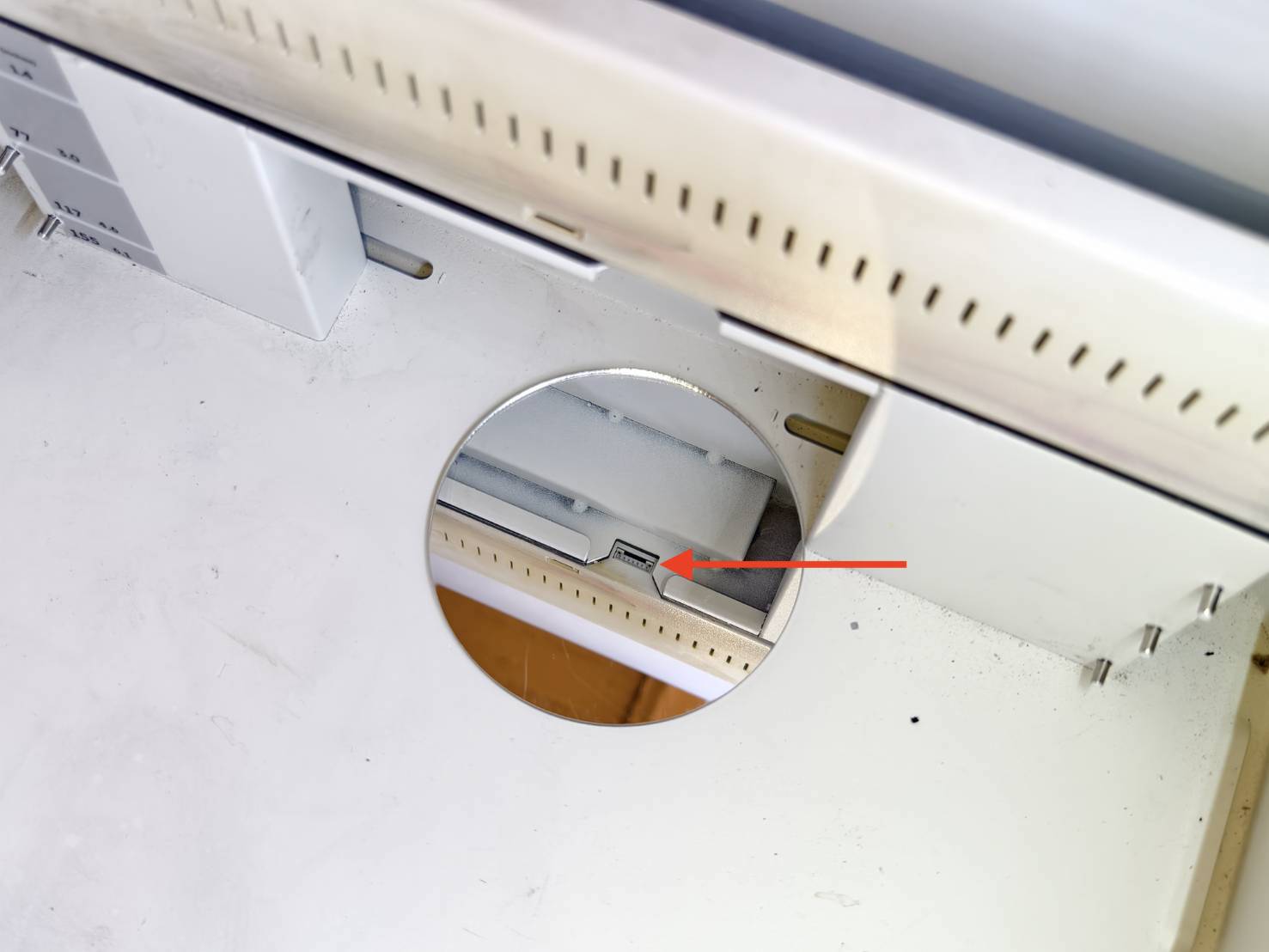

在機器右側找到連接線插座，建議使用鏡子協助。

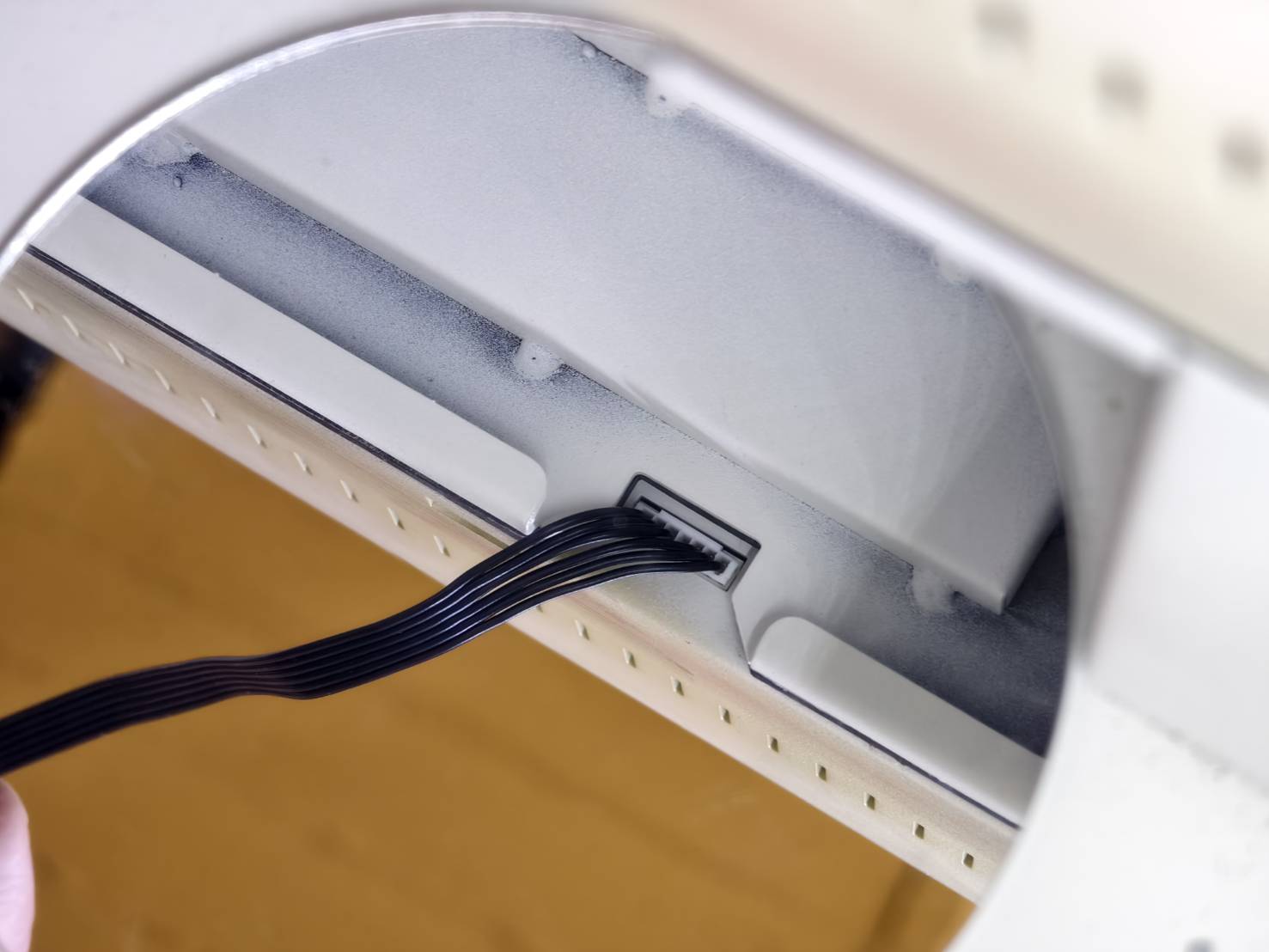

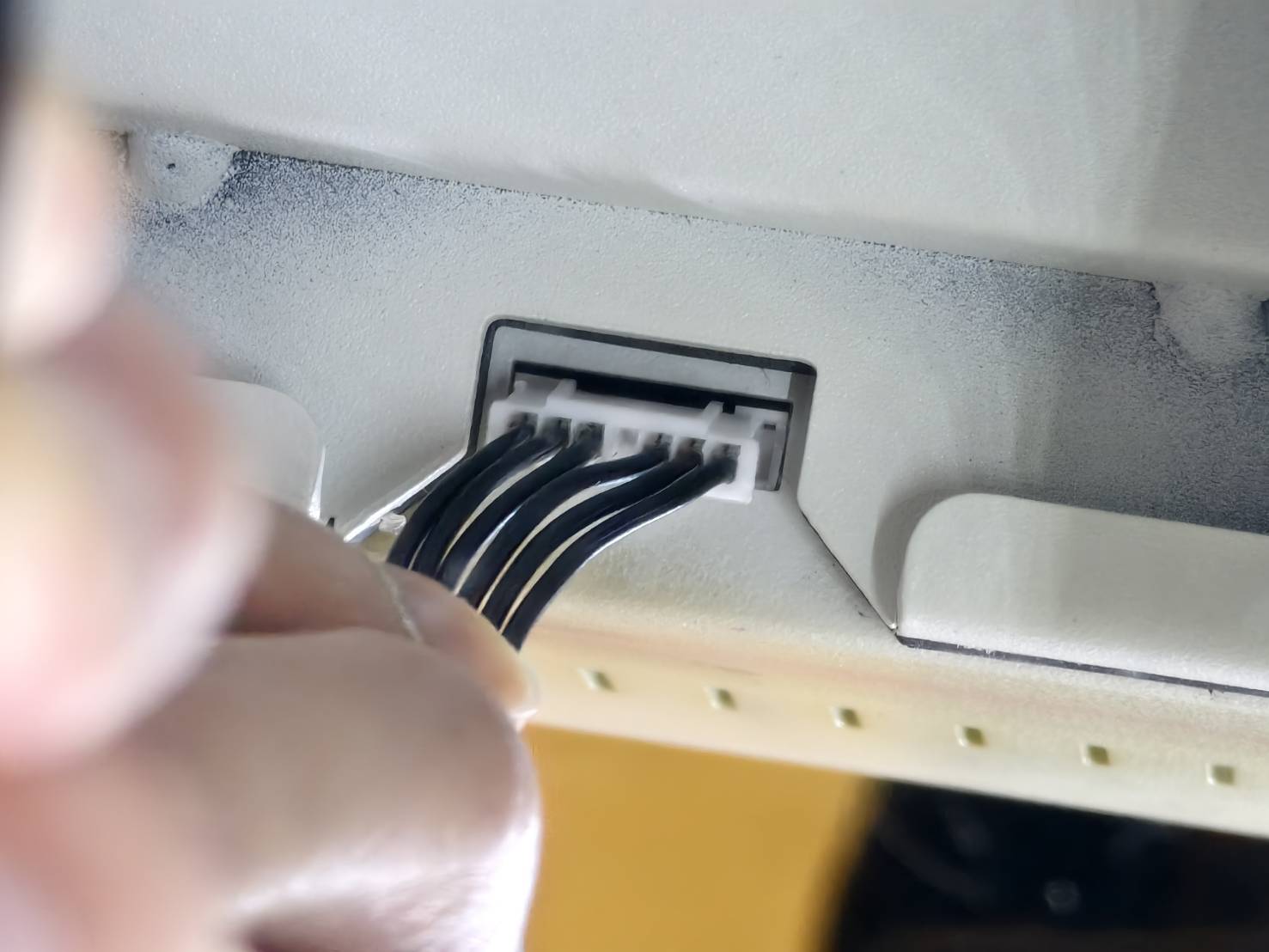

插入連接線，請確保連接線方向正確。

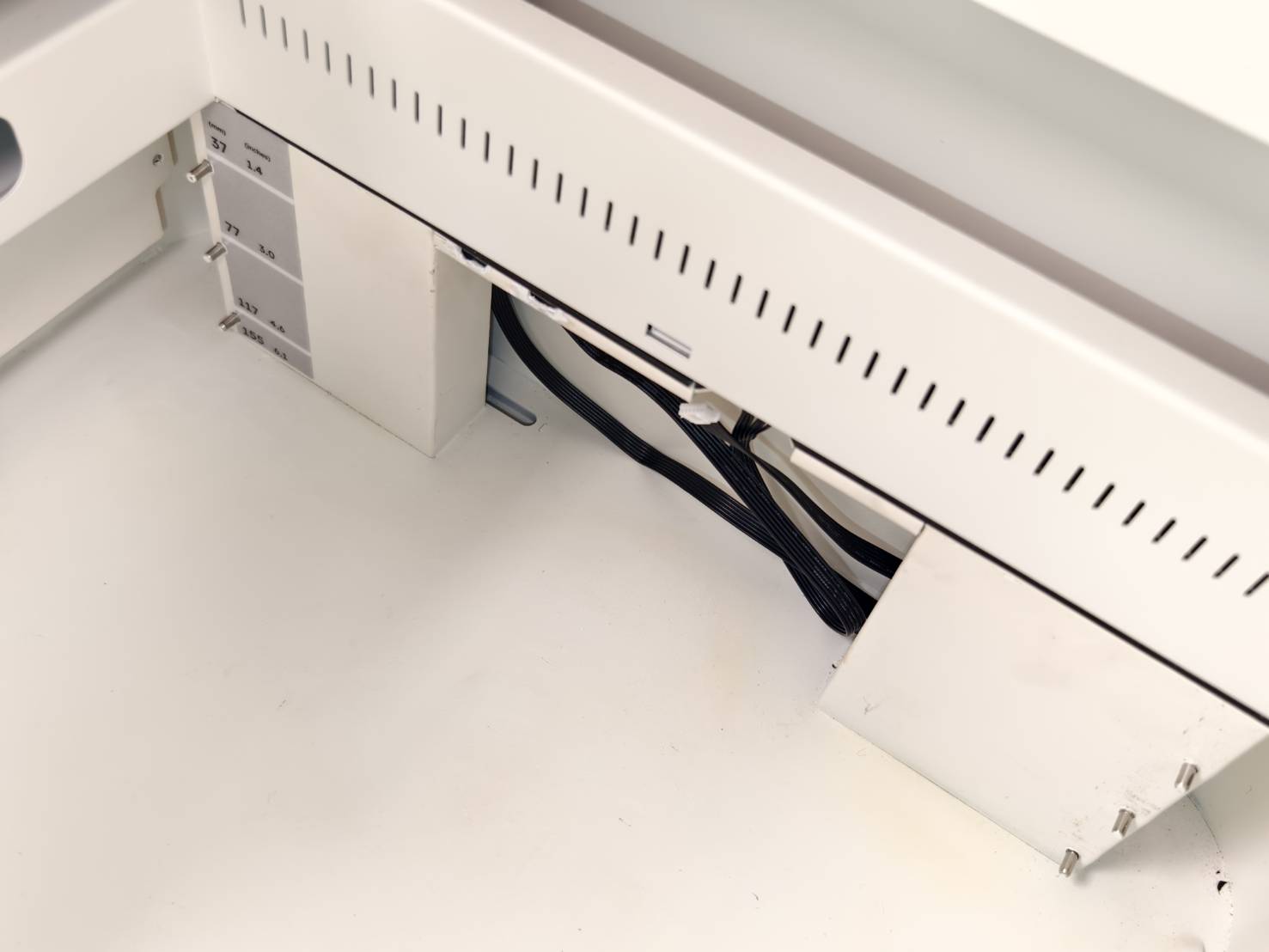

將多出的連接線暫時放入中間。

步驟 4

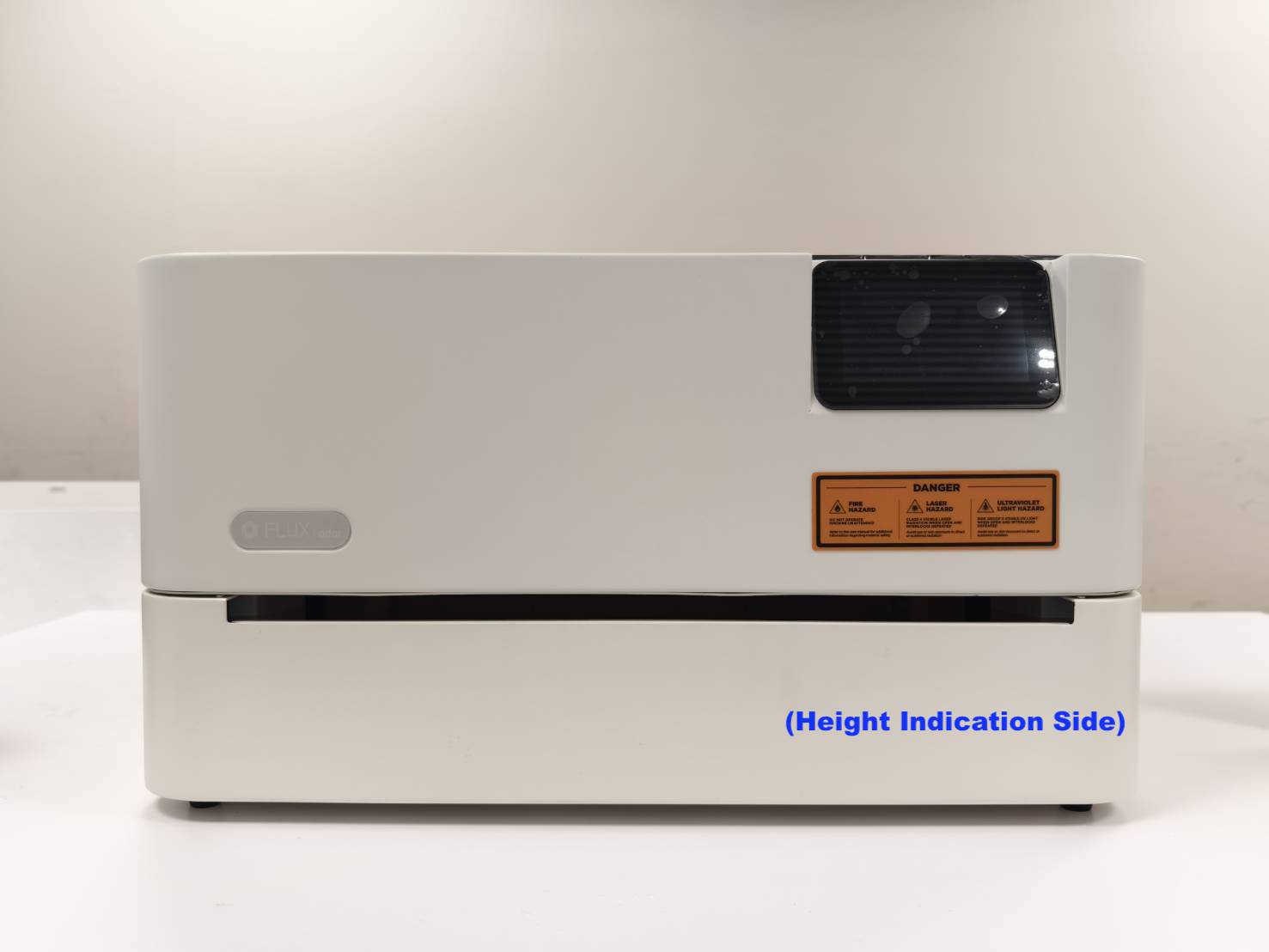

是否安裝蜂巢板取決於材料的直徑。

如果材料的直徑小於 50mm 或周長小於 157mm，則需要在底層安裝蜂巢板（117mm/4.6 inches）。
請參閱 蜂巢板安裝的說明文章。
如果材料大於上述尺寸，則不需要使用蜂巢板。

層	圖片	物件尺寸
37mm / 1.4 inches		不適用
77mm / 3.0 inches		不適用
117 mm/ 4.6 inches		周長： 0 - 157mm or 直徑： 0 - 50mm
155 mm/ 6.1 inches （不含蜂巢板）		周長： 157mm - 392mm or 直徑： 50mm - 125mm

步驟 5

安裝模組，請參考下表中的連結，了解各模組的安裝教學。

10W/20W 二極體雷射模組	2W 紅外線雷射模組

步驟 6

根據您要使用的材料，在旋轉軸上安裝夾具。
請參閱使用手冊中的 夾爪型旋轉軸套件 - 使用說明。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 7

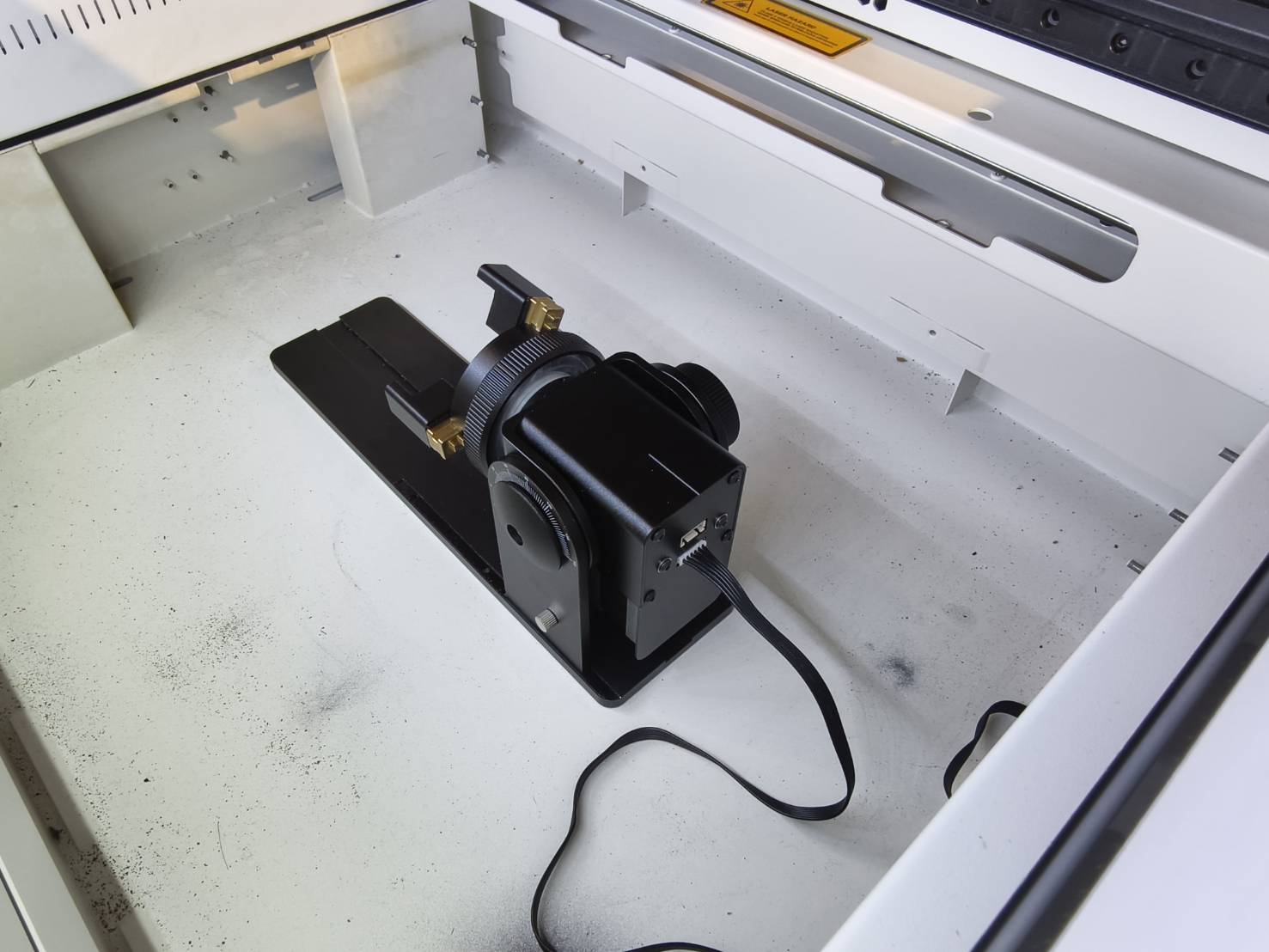

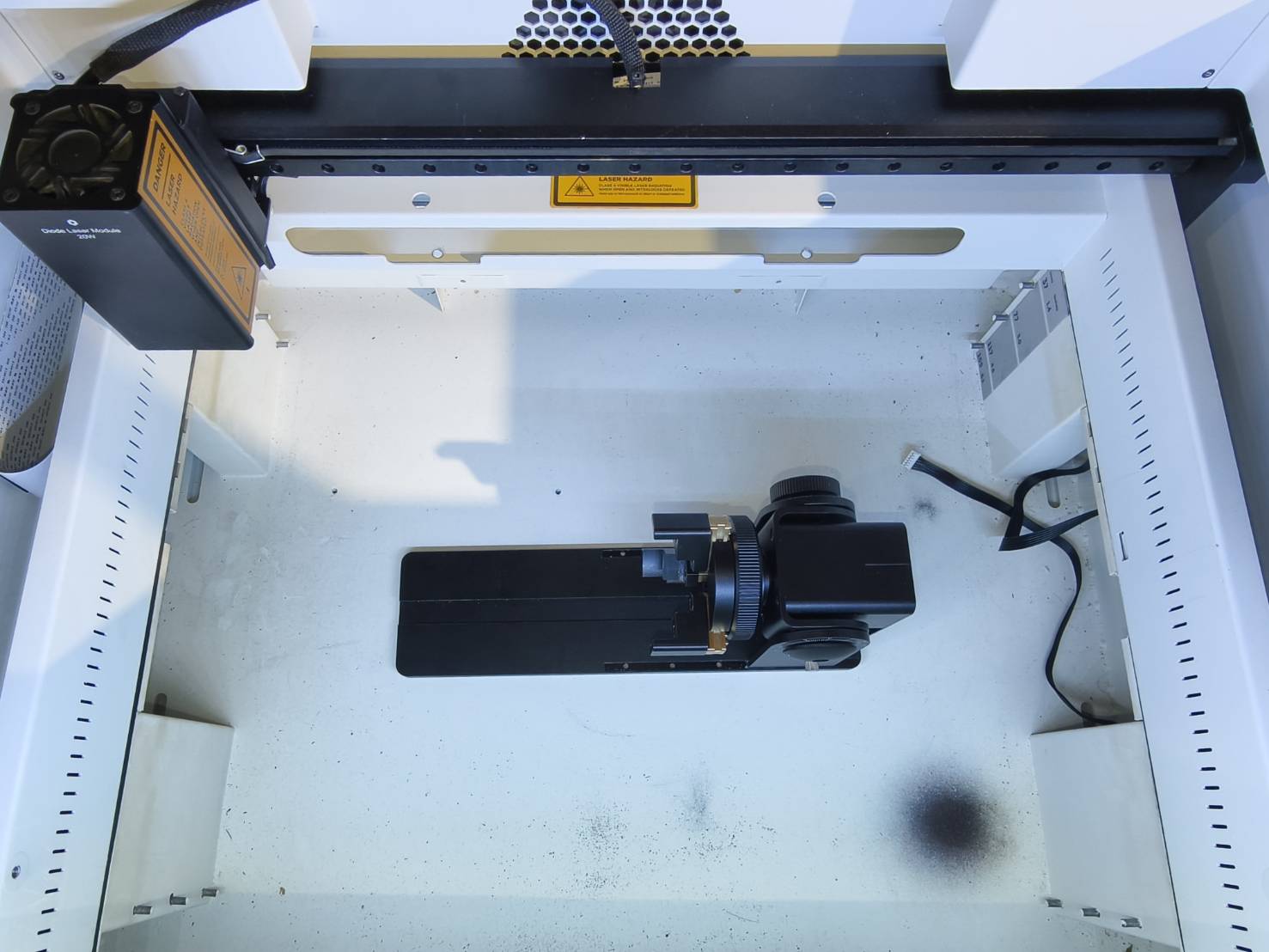

將安裝夾具的旋轉軸放入機器中。

步驟 8

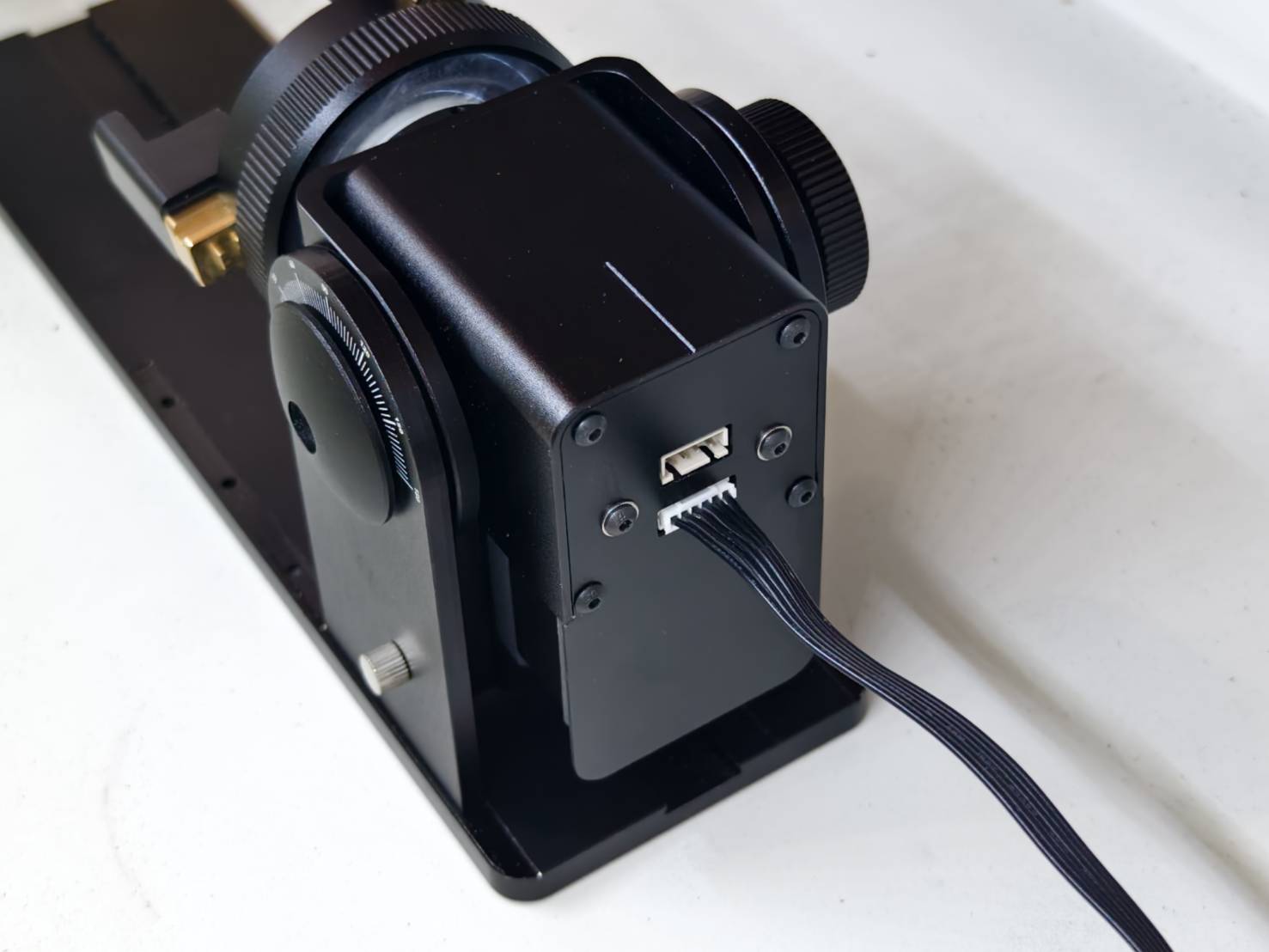

將連接線插入旋轉軸。（Ador的連接線為 6 pin）

步驟 9

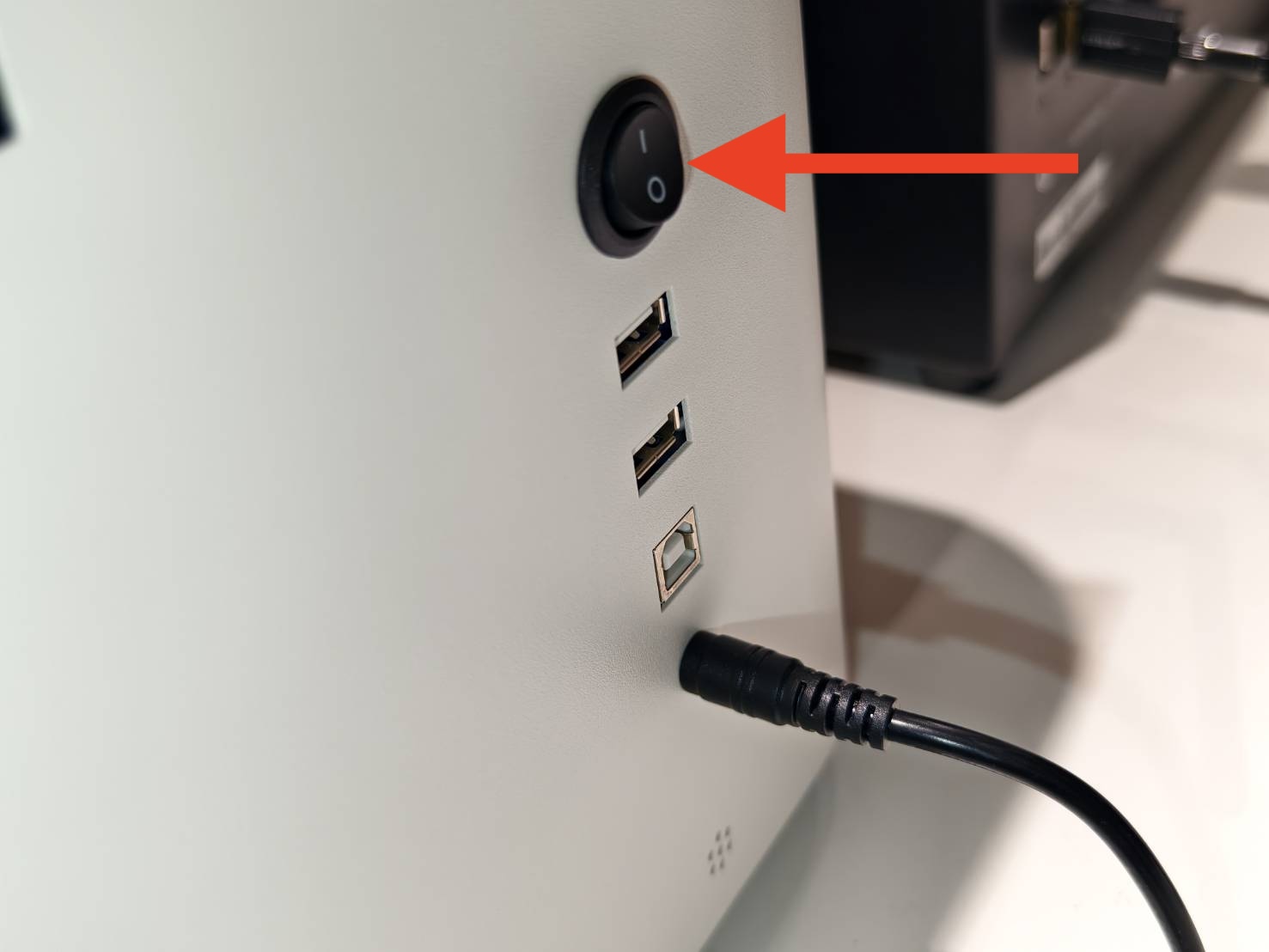

開啟機器電源。

步驟 10

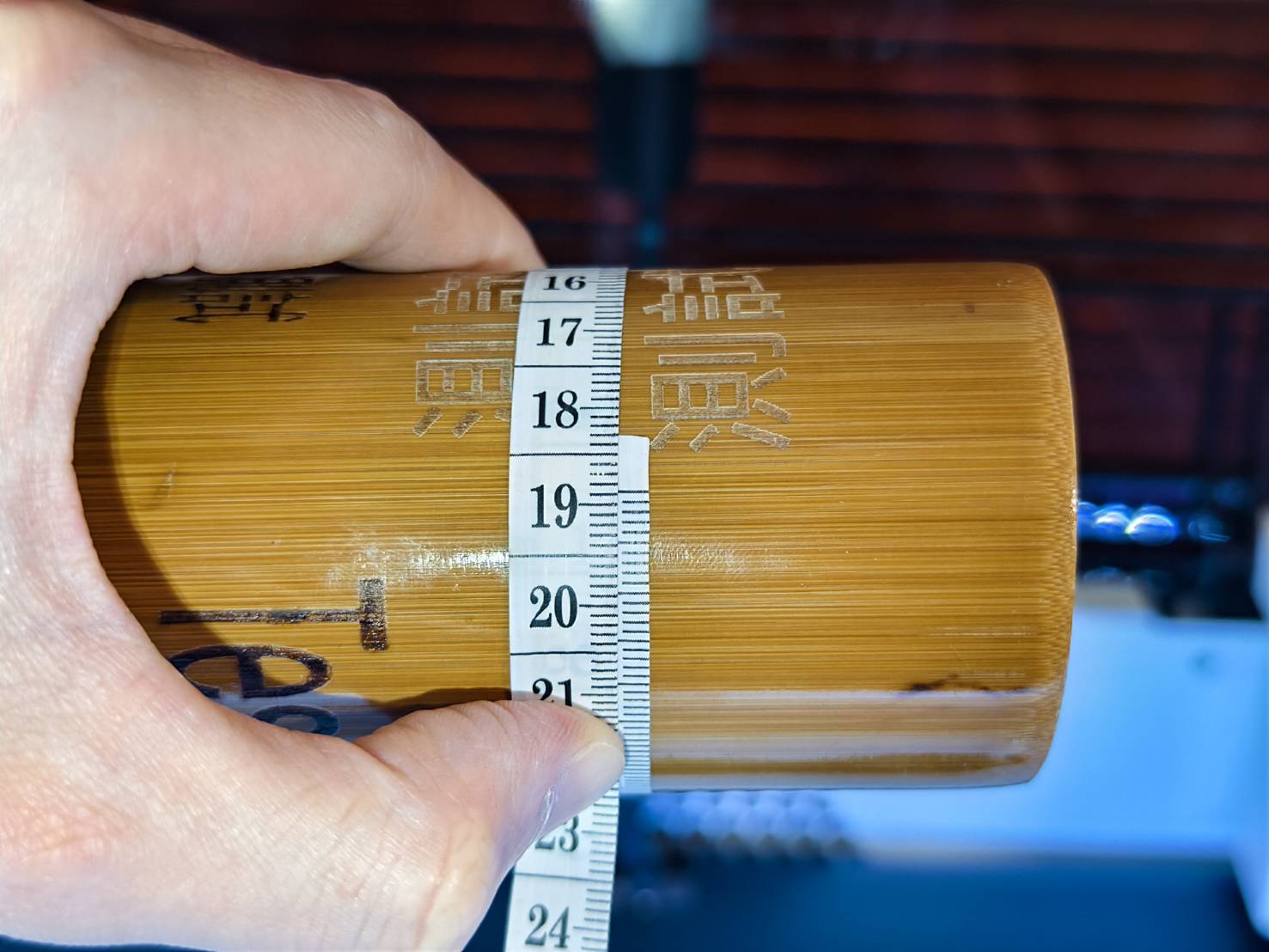

測量材料的直徑或周長，並記錄下來供稍後使用。
（*建議首次使用時，請使用不需要的材料進行練習和測試。）

步驟 11

用旋轉軸夾住材料，並調整至水平。
（請參閱 夾爪型旋轉軸套件 - 使用說明 以了解如何夾持不同形狀的物件。）

步驟 12

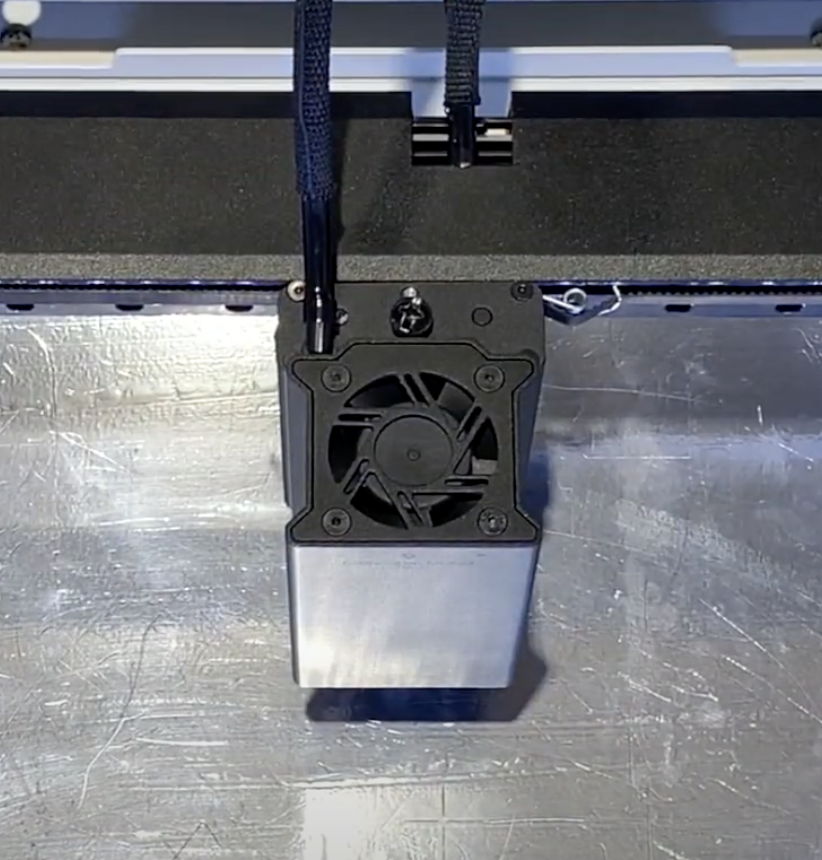

執行自動對焦。

步驟：

將雷射頭升至最高位置。
將對焦探針移至接近材料表面的位置。
降下雷射頭，確認探針是否能接觸到表面。
使用控制面板或雙擊左側按鈕執行自動對焦。

影片：

步驟 13

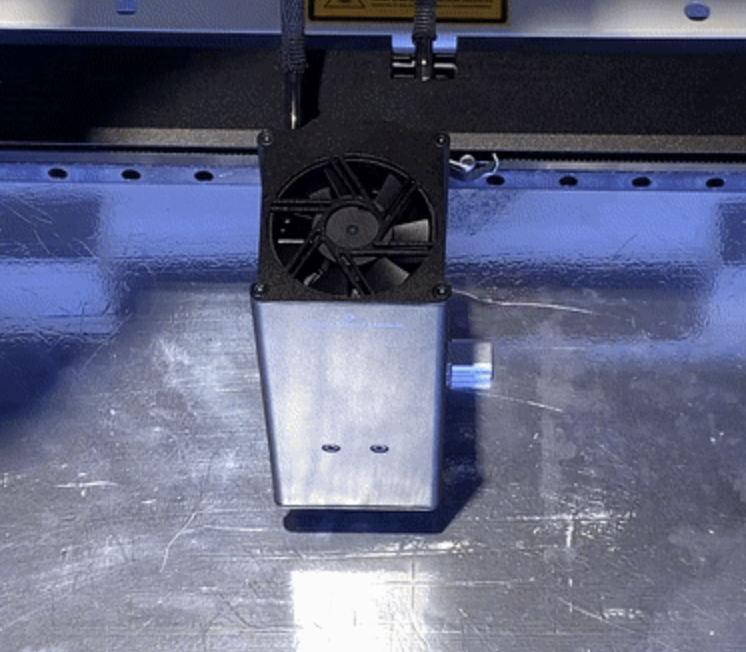

將雷射頭移至想要雕刻的位置中心。

步驟 14

開啟 Beam Studio。

Screenshot 2024-09-26 at 11.27.12 AM.png

步驟 15

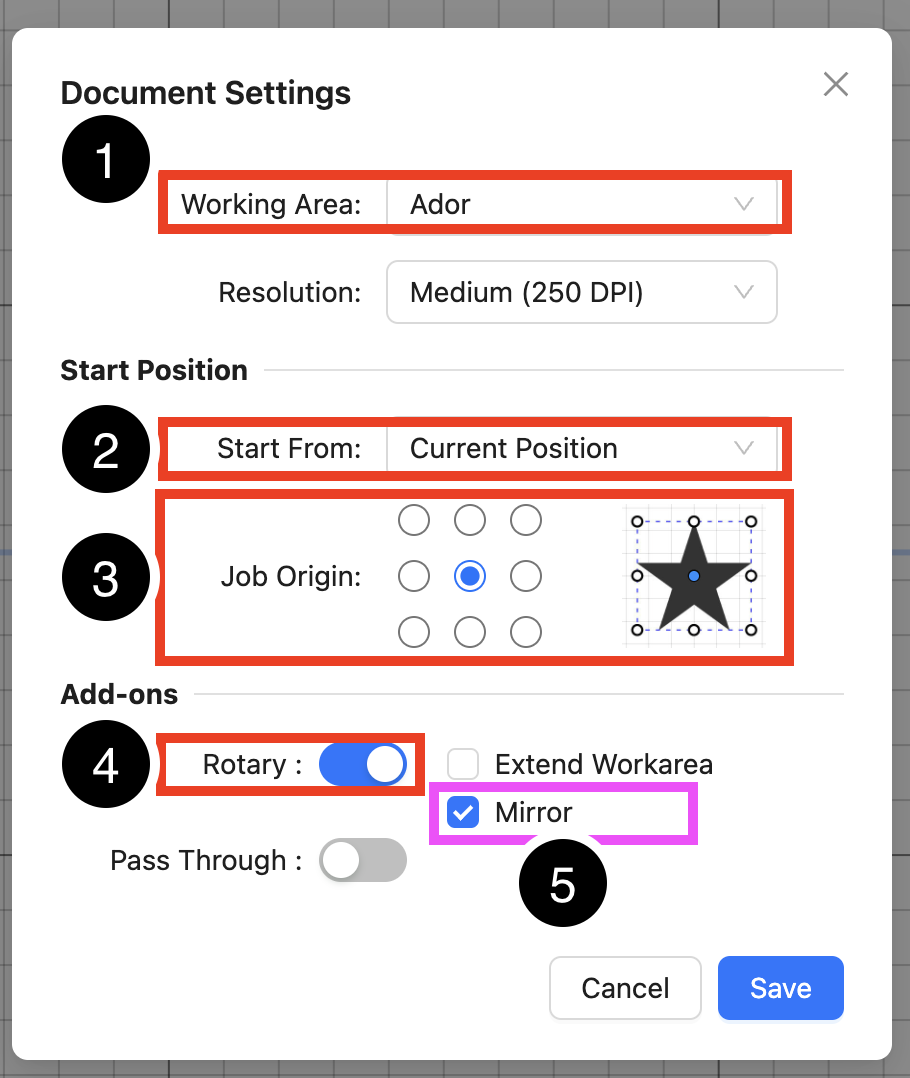

進入「文件設定」並進行以下更改：

1.
將工作範圍更改為「Ador」。

2.
將起始位置選項更改為「當前位置」。

3.
將工作原點設定為「中心」。

4.
啟用旋轉軸功能。

5.
如果您的旋轉軸是翻轉的，必須啟用鏡像功能。
如果未翻轉，則保持禁用狀態。
（僅適用於 Ador。）

預設位置（頂部為平面）	翻轉位置（馬達在上方）

步驟 16

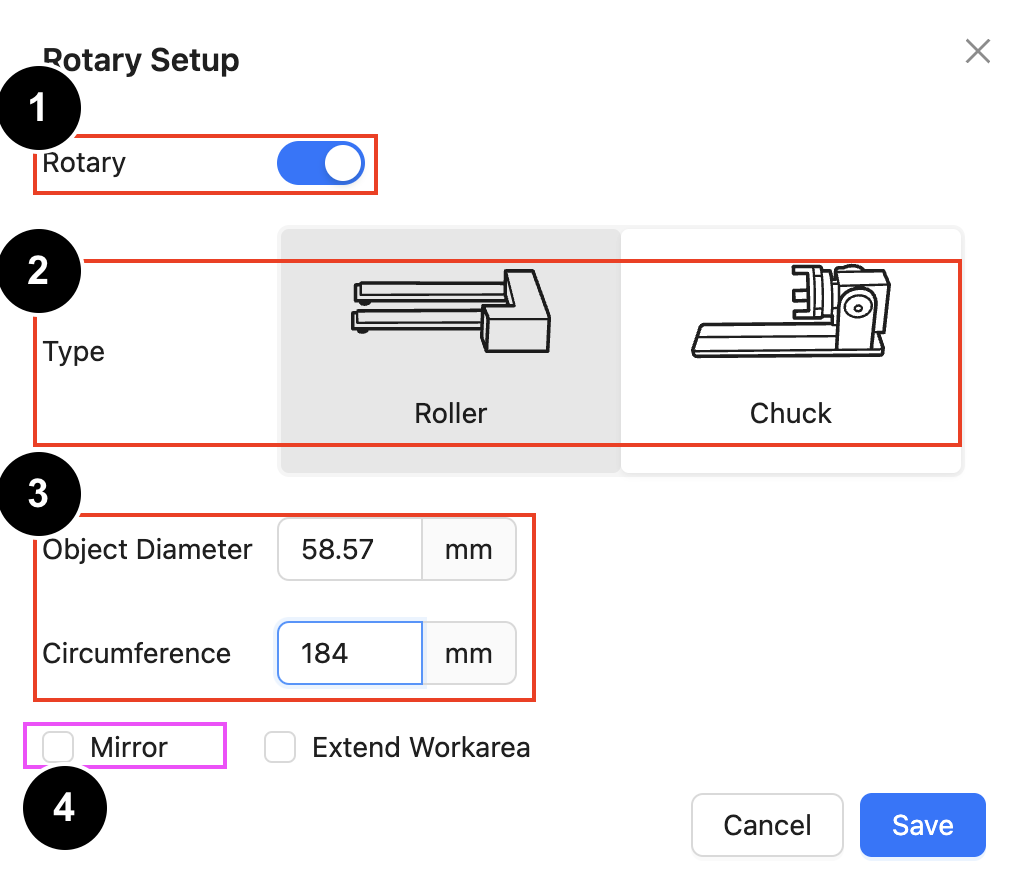

進入「旋轉軸設定」並進行調整。

1.
確保已啟用旋轉軸功能。

2.
選擇Chuck。

3.
輸入您測量的材料尺寸 步驟 10
（您可以輸入其中一個數值即可，軟體將自動計算另一個數值。）

4.
如果旋轉軸處於翻轉狀態，您必須啟用鏡像功能
如果未翻轉，則保持禁用狀態。
（僅適用於 Ador。）

預設位置（頂部為平面）	翻轉位置（馬達在上方）

步驟 17

建立雕刻物件或匯入自己的圖檔。

Screenshot 2024-09-26 at 12.23.35 PM.png

根據圖檔，通常需要旋轉 90 度以符合材料的方向。

步驟 18

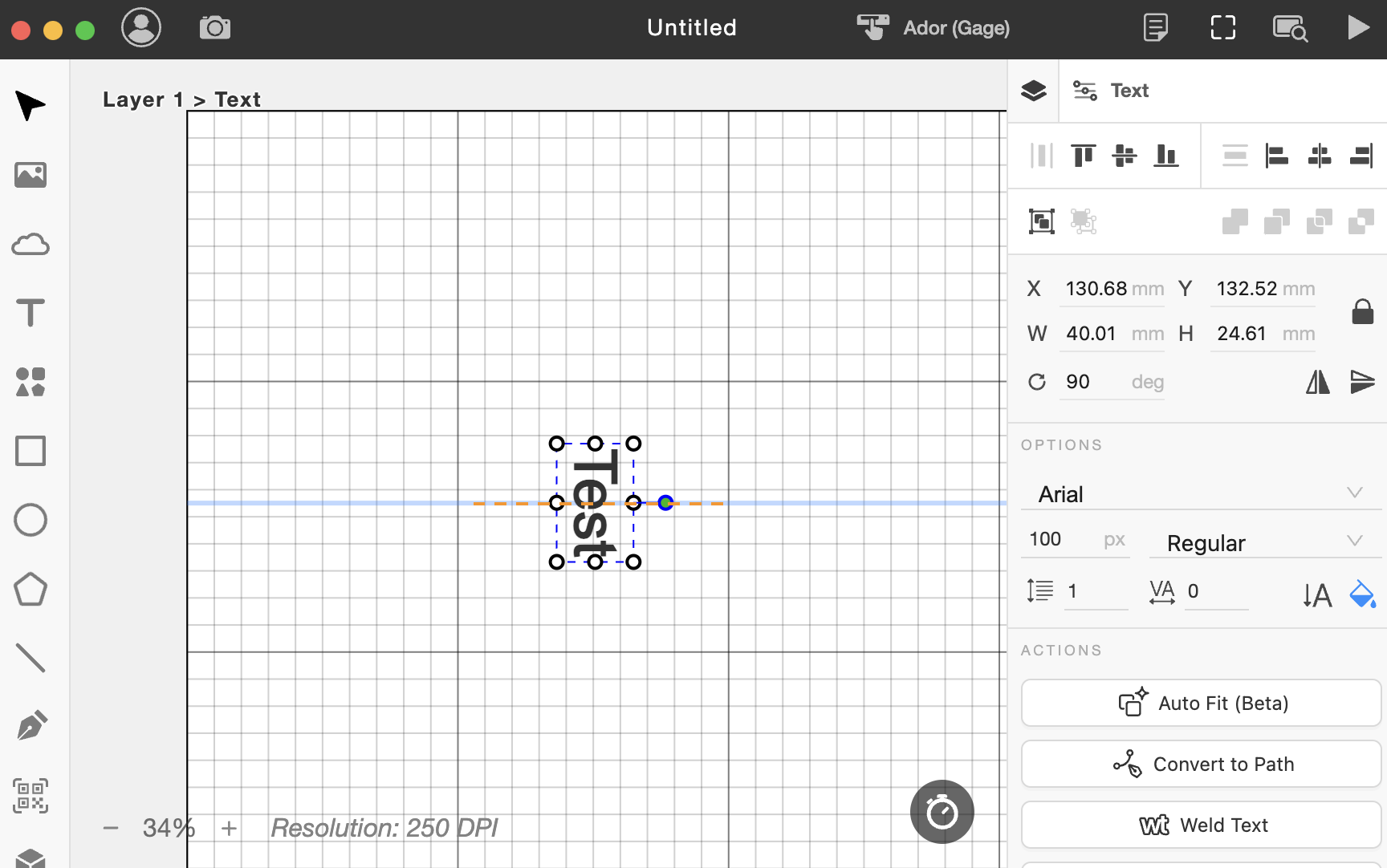

完成後，將圖檔的中心移動到藍線上。

步驟 19

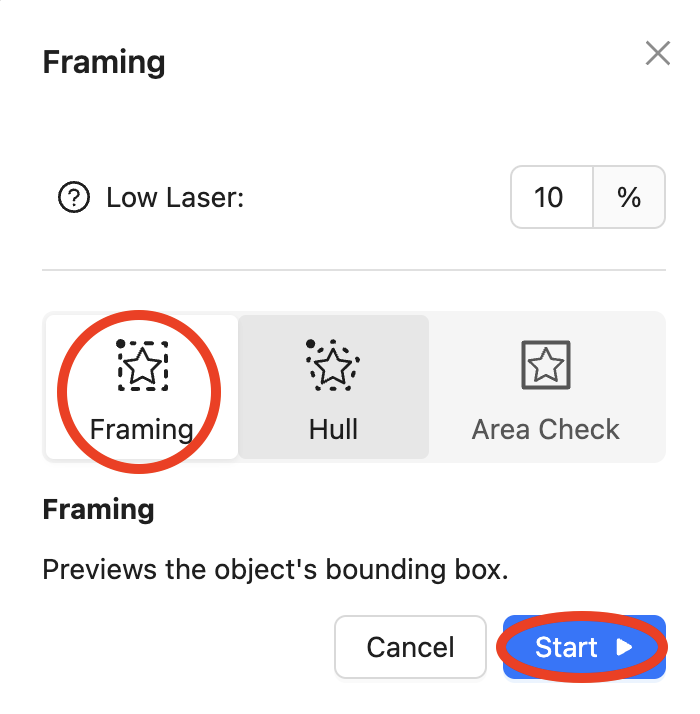

使用「外框預覽」功能預覽雕刻路徑。

選擇「外框」以查看檔案的邊界範圍。
點擊「開始」後，雷射頭將開始移動，移動路徑將顯示此任務的雕刻區域。
起始點是您雷射頭的當前位置。
其路徑將取決於在 步驟 15中選擇的「工作原點」。當選擇中心時，起始點將設定在圖檔的中心。中心通常用於旋轉軸加工。
您可以移動雷射頭來調整雕刻區域，直到確認位置為止。

步驟 20

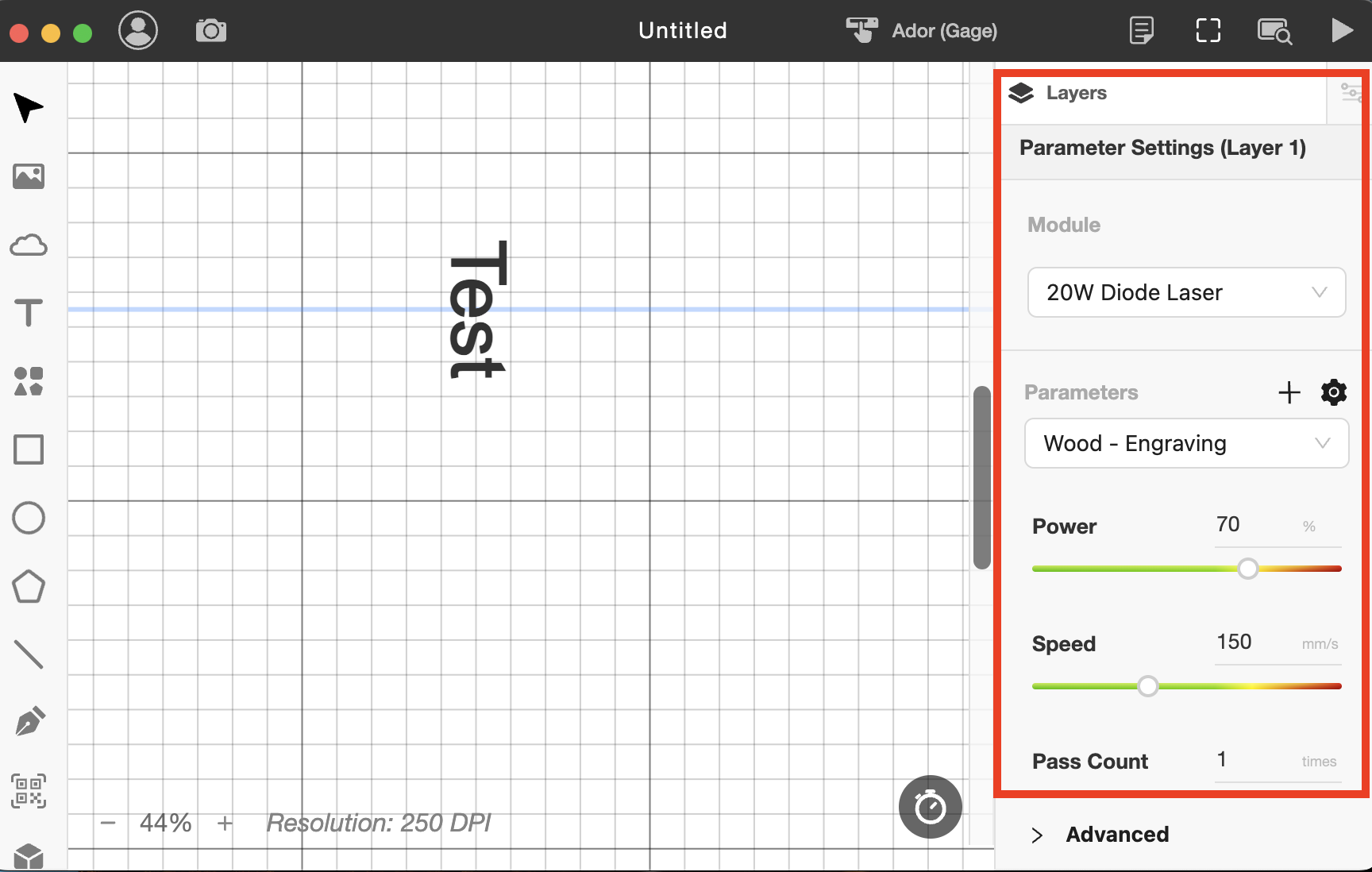

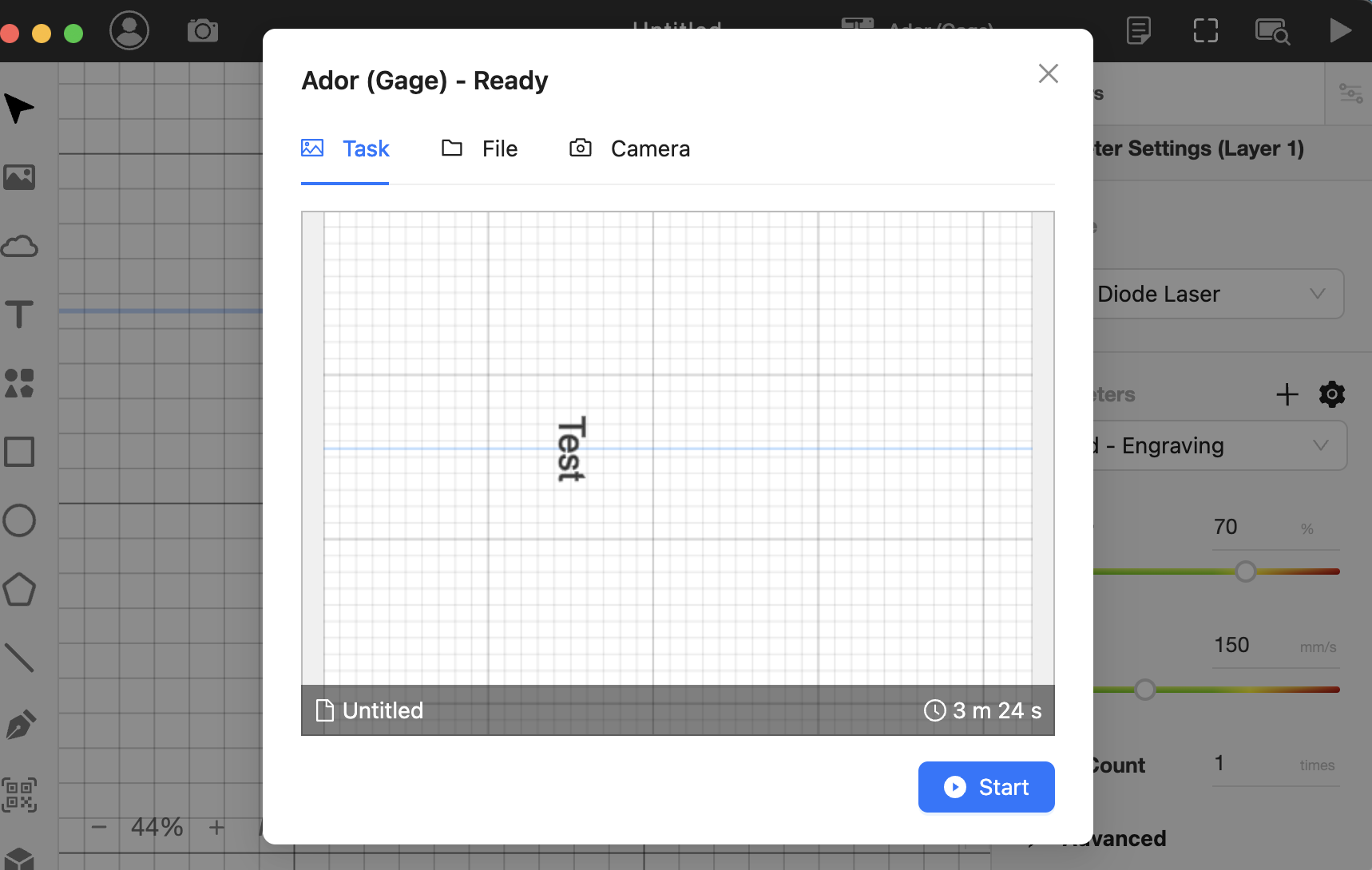

確認雕刻位置後，請根據您的材料設定適當的速度和功率參數。

步驟 21

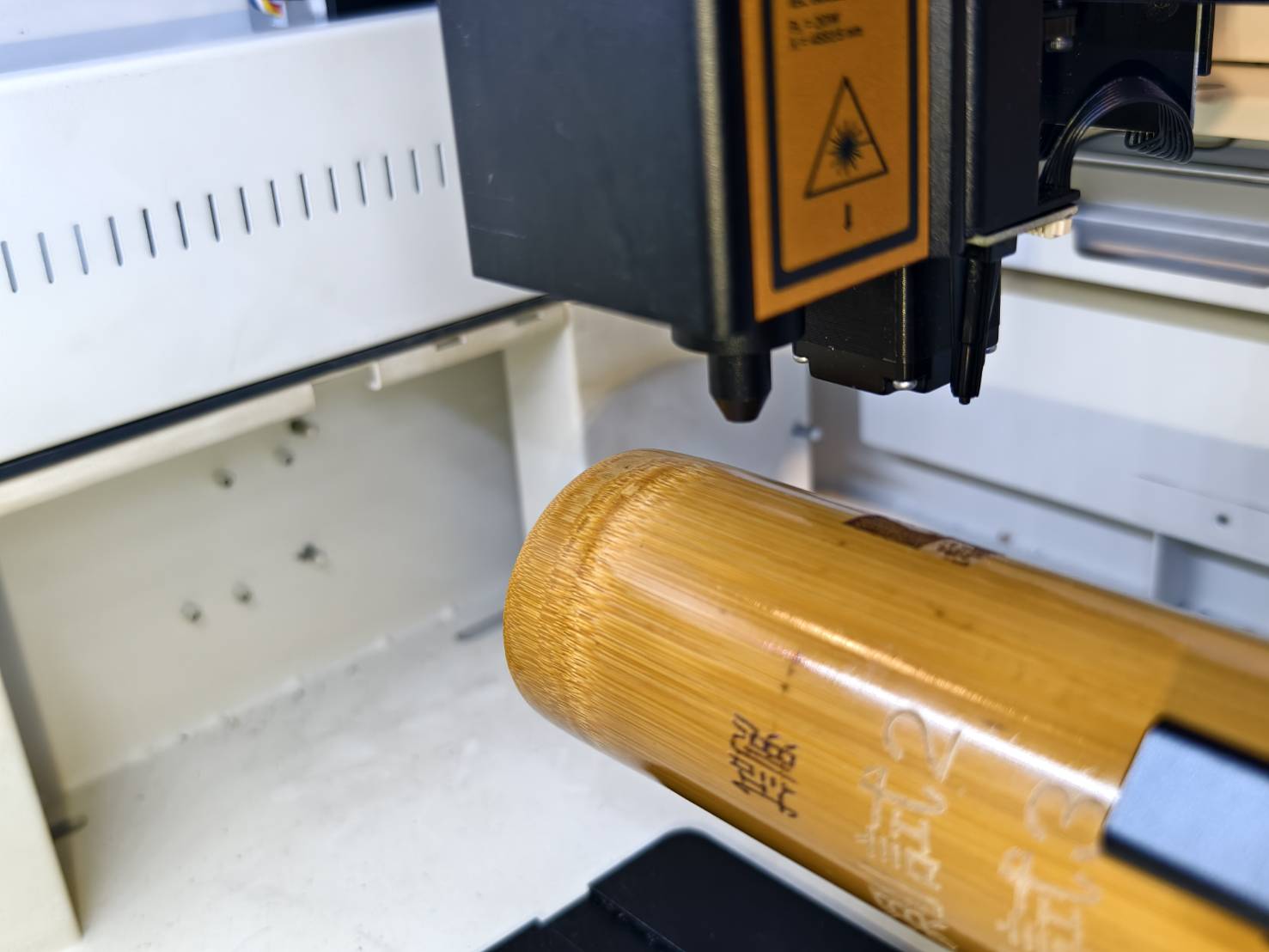

關閉門蓋並開始雕刻。

步驟 22

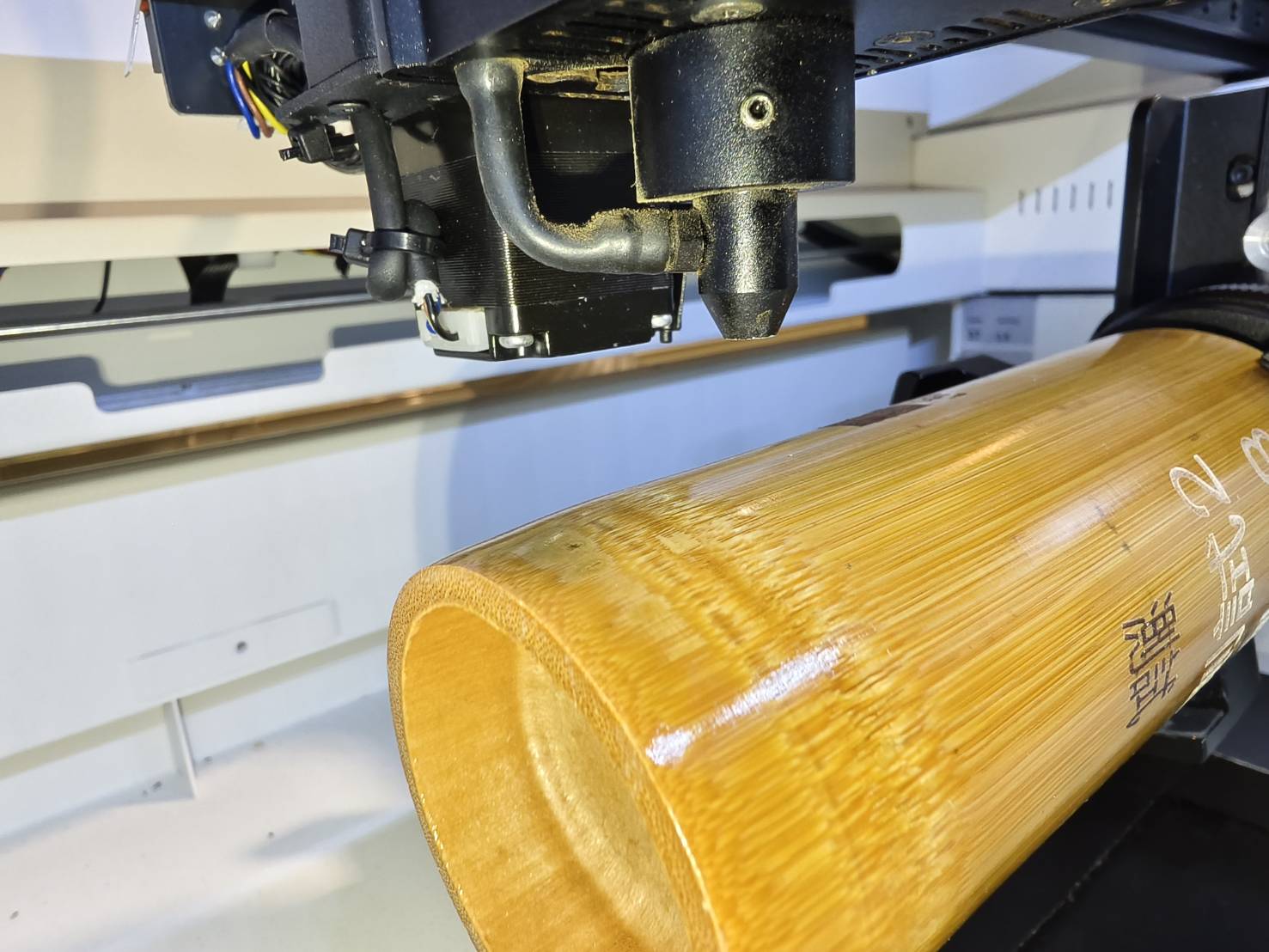

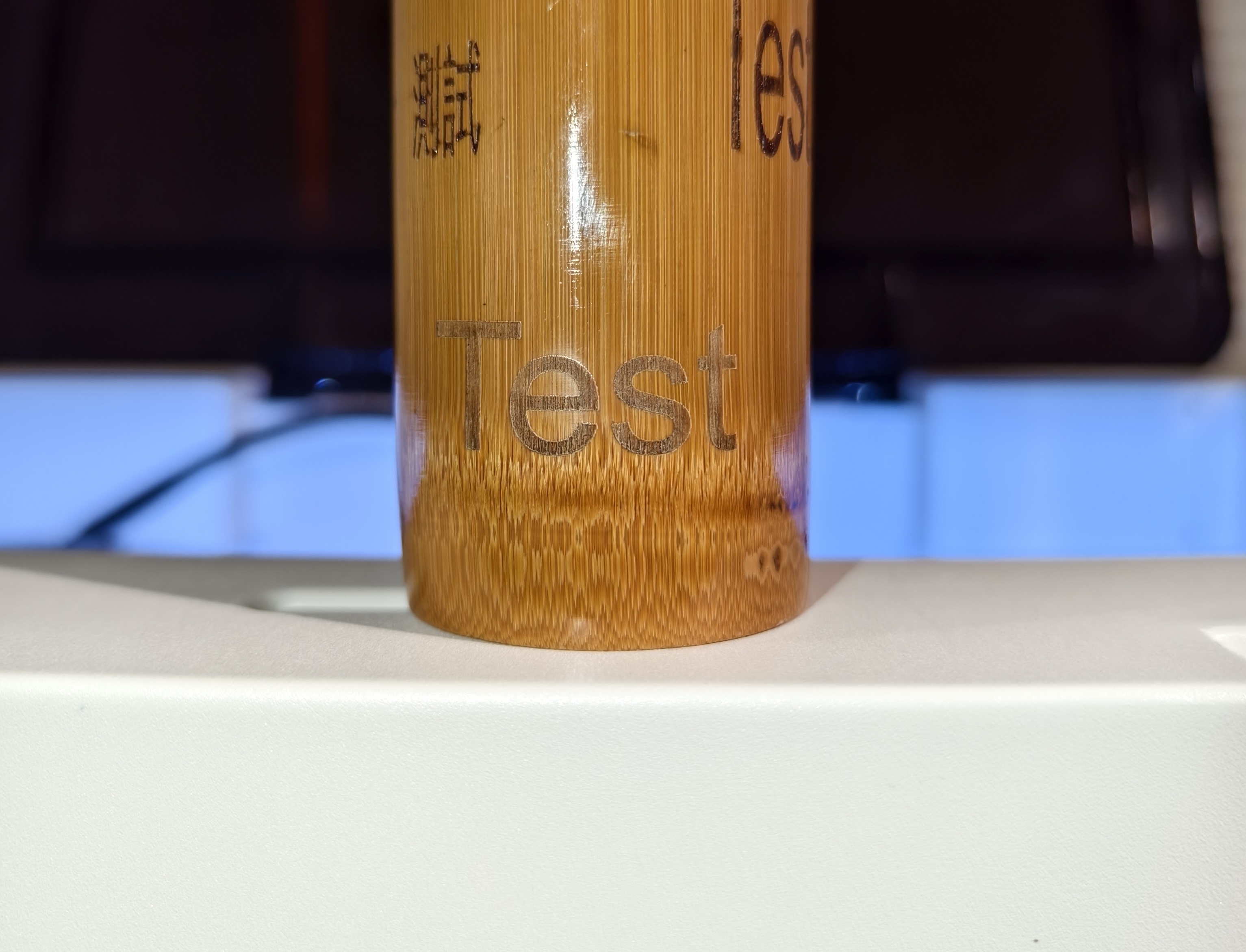

檢查結果。
