Ador - 相機線與相機模組更換

硬體準備內容：

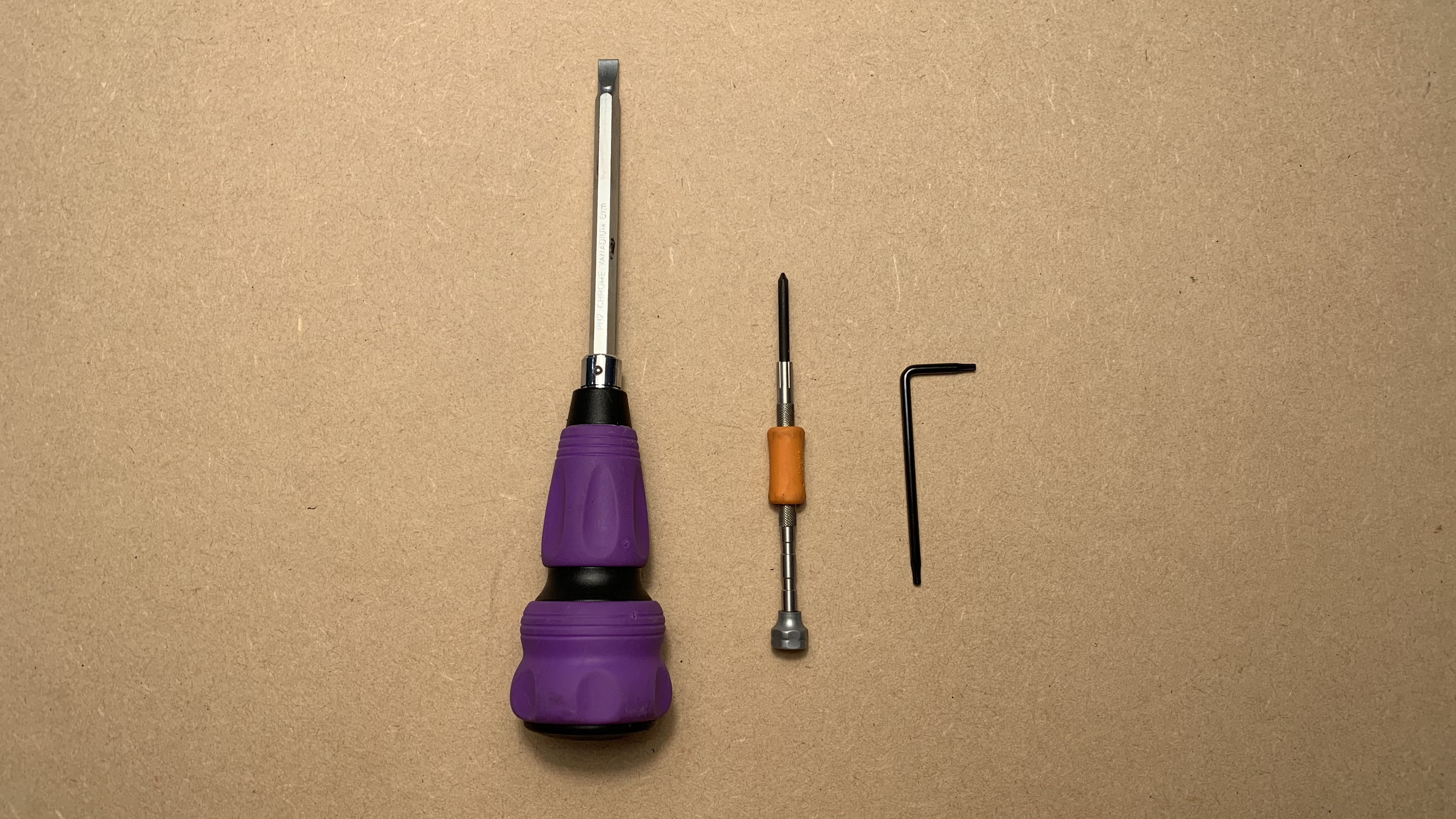

自行準備：
1｜T8 星型螺絲起子
2｜十字螺絲起子（小）
3｜一字螺絲起子

步驟 1

關機並將電源線移除。

步驟 2

使用T8星型螺絲起子移除機箱內背部8顆螺絲，即可鬆開鈑金及門蓋（鈑金與門蓋是連接在一起的）

步驟 3

先將鈑金及門蓋往前推或往後拉一點距離，製造出手部空間即可，如影片下方影片範例

步驟 4

移除圖片中的馬達線(移除馬達線後才會比較好移除相機線)

步驟 5

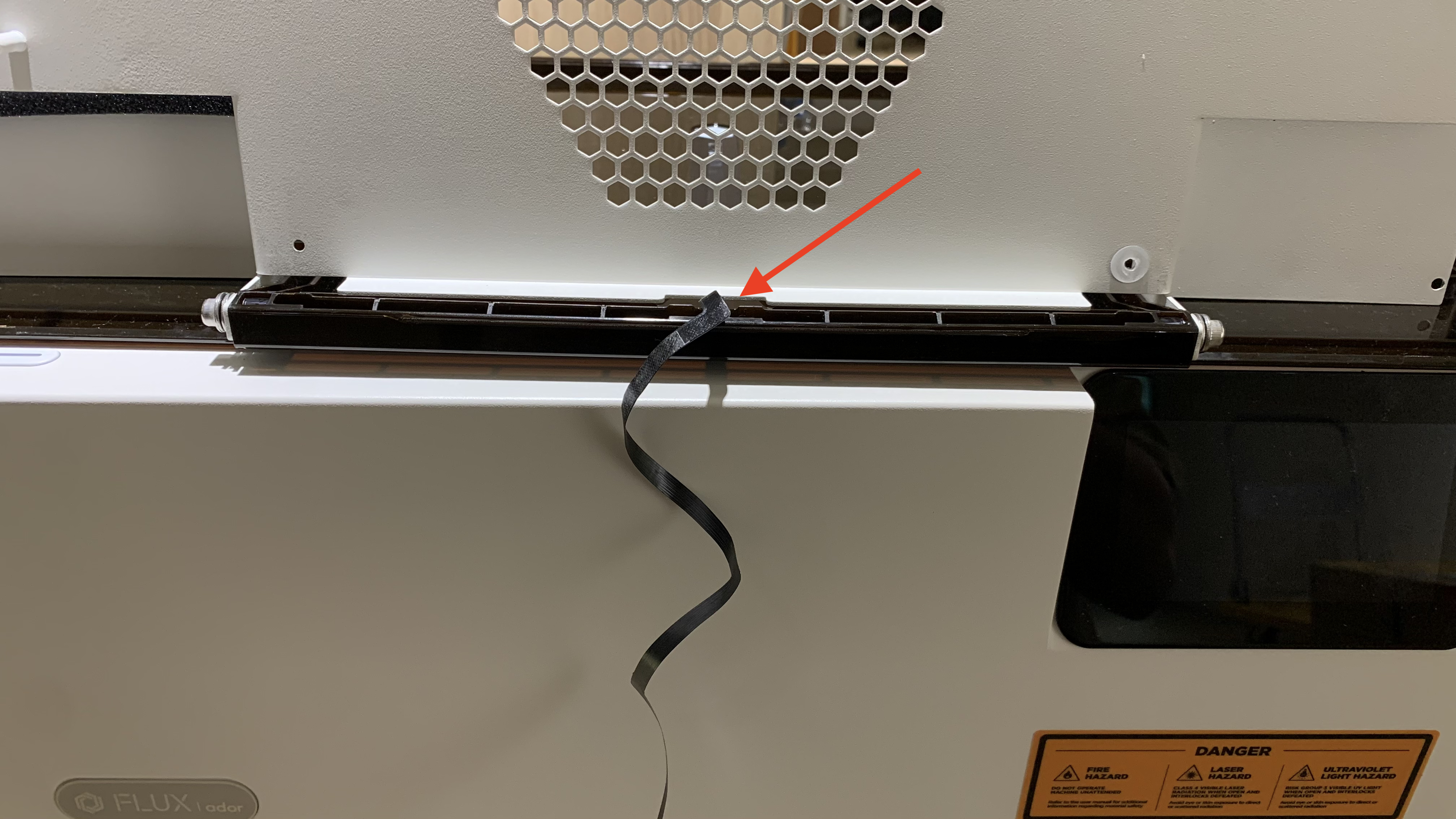

移除相機線，移除的方式為先將卡扣打開，然後再抽出相機線（使用鑷子會比較好操作）

卡扣關閉：

卡扣打開：

抽出相機線：

步驟 6

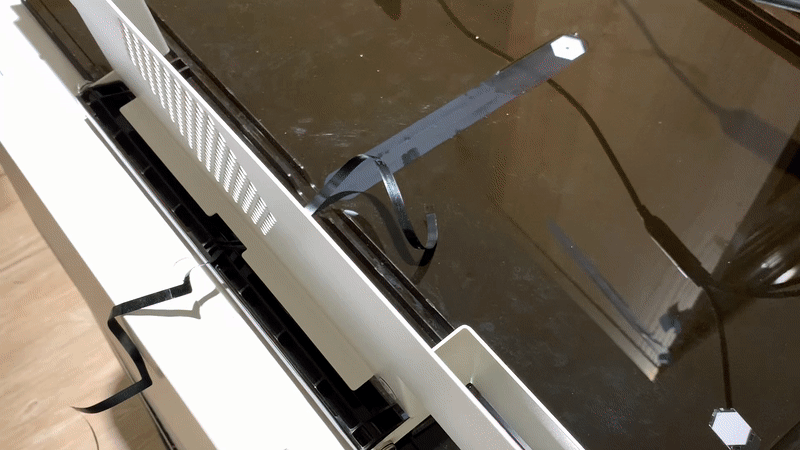

將門蓋與鈑金移除

步驟 7 (若無更換相機線可跳過此步驟)

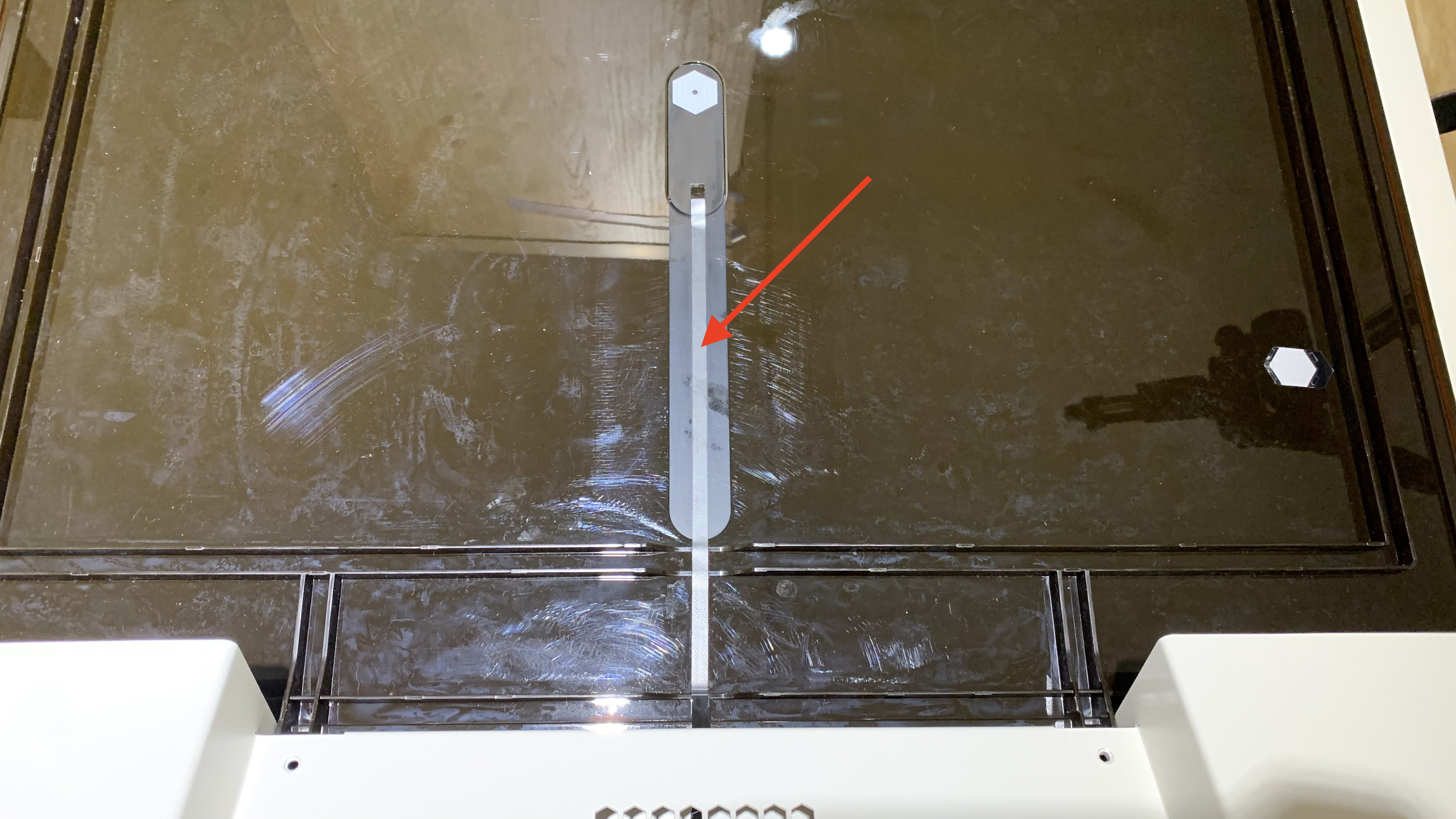

移除黏在門蓋上的相機線

步驟 8

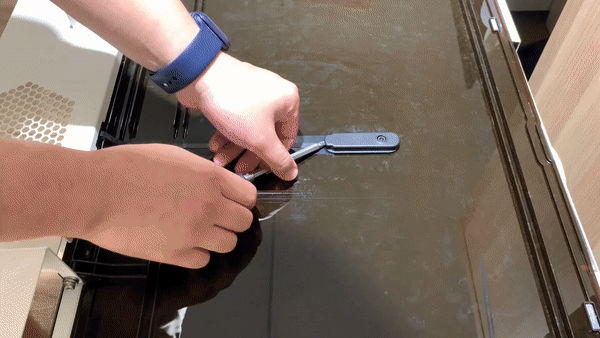

直接用力將相機模組板扳起（相機模組板是黏在相機上的），此時相機線可能會脫落是正常的

步驟 9

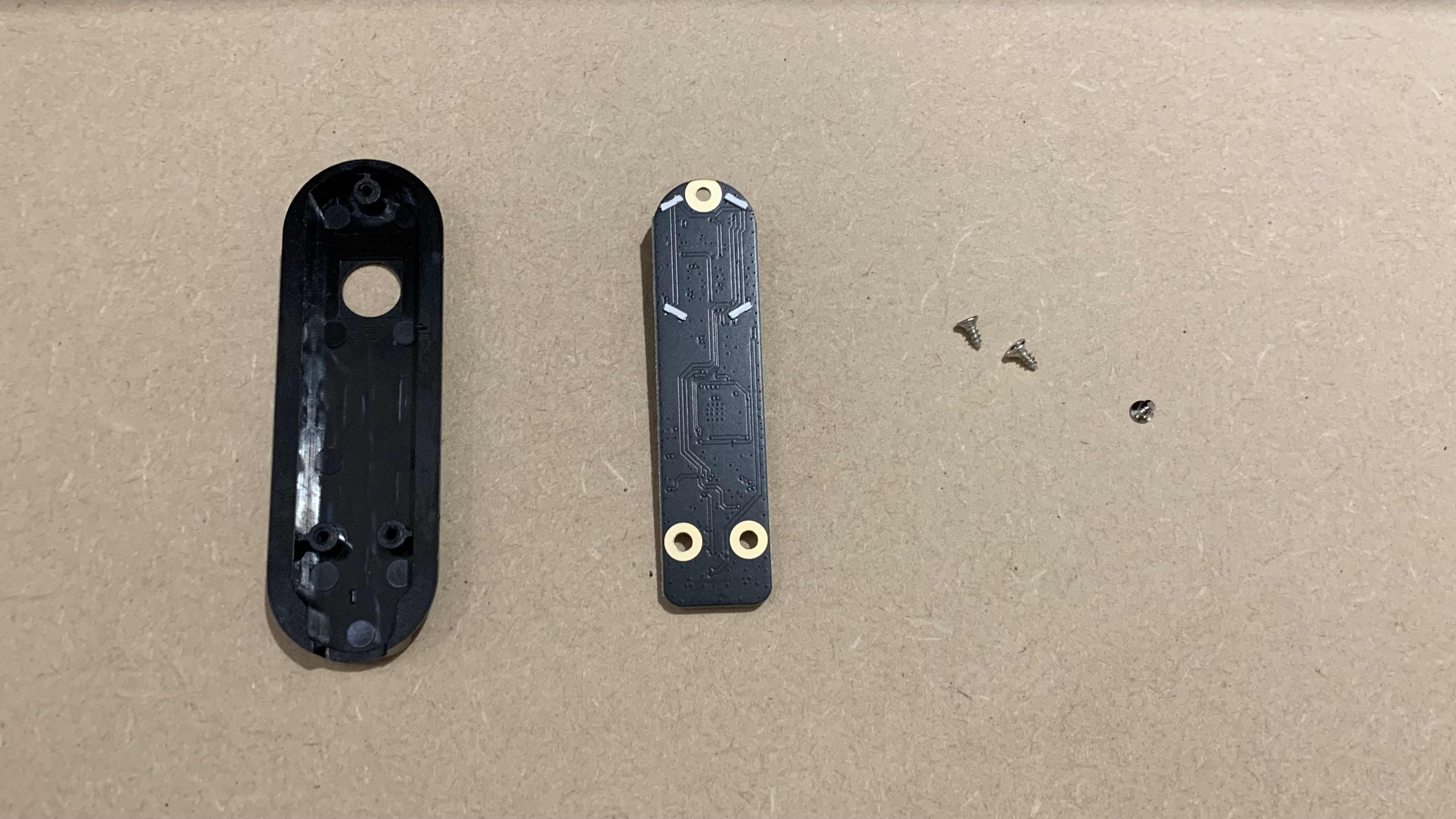

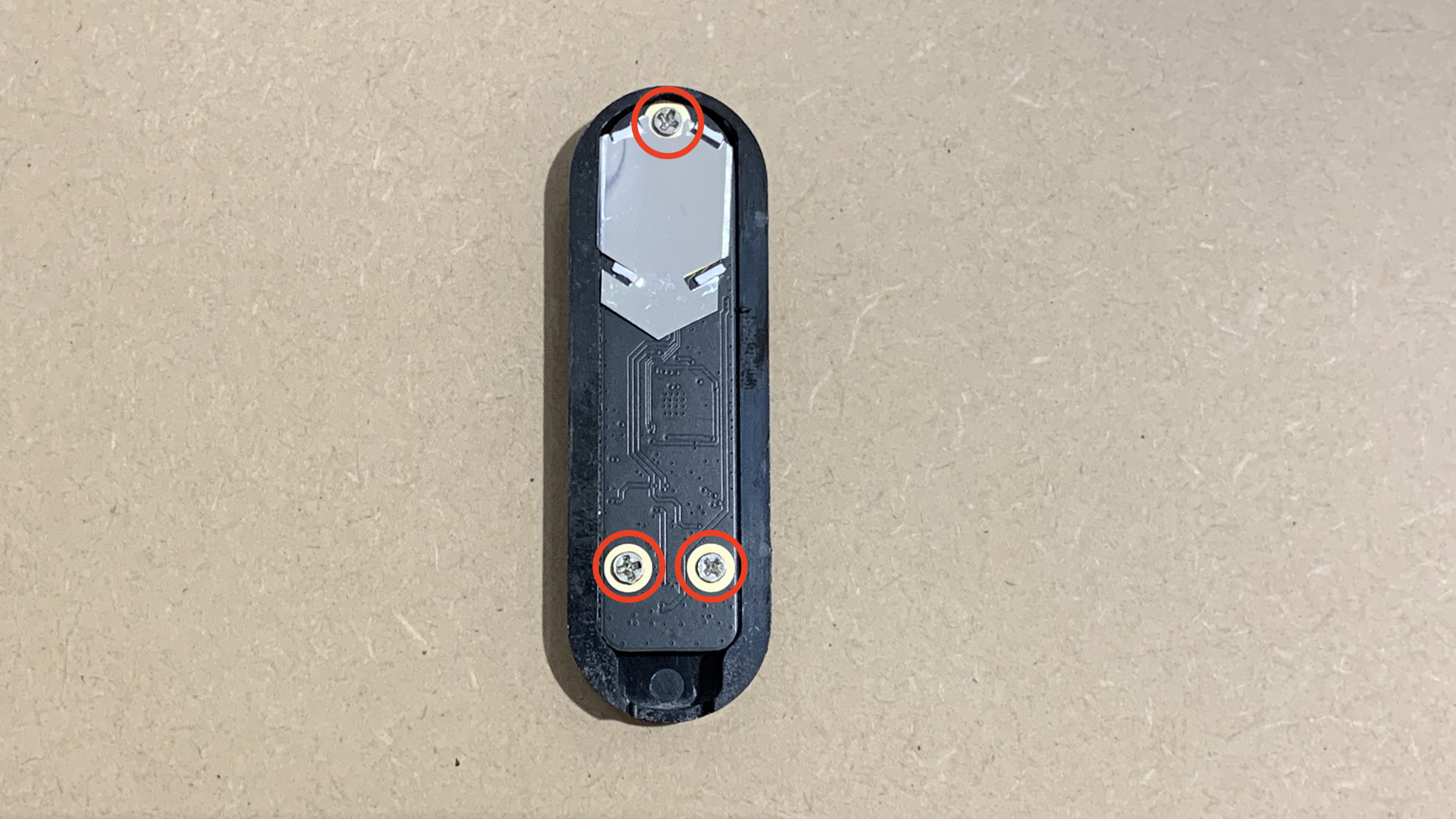

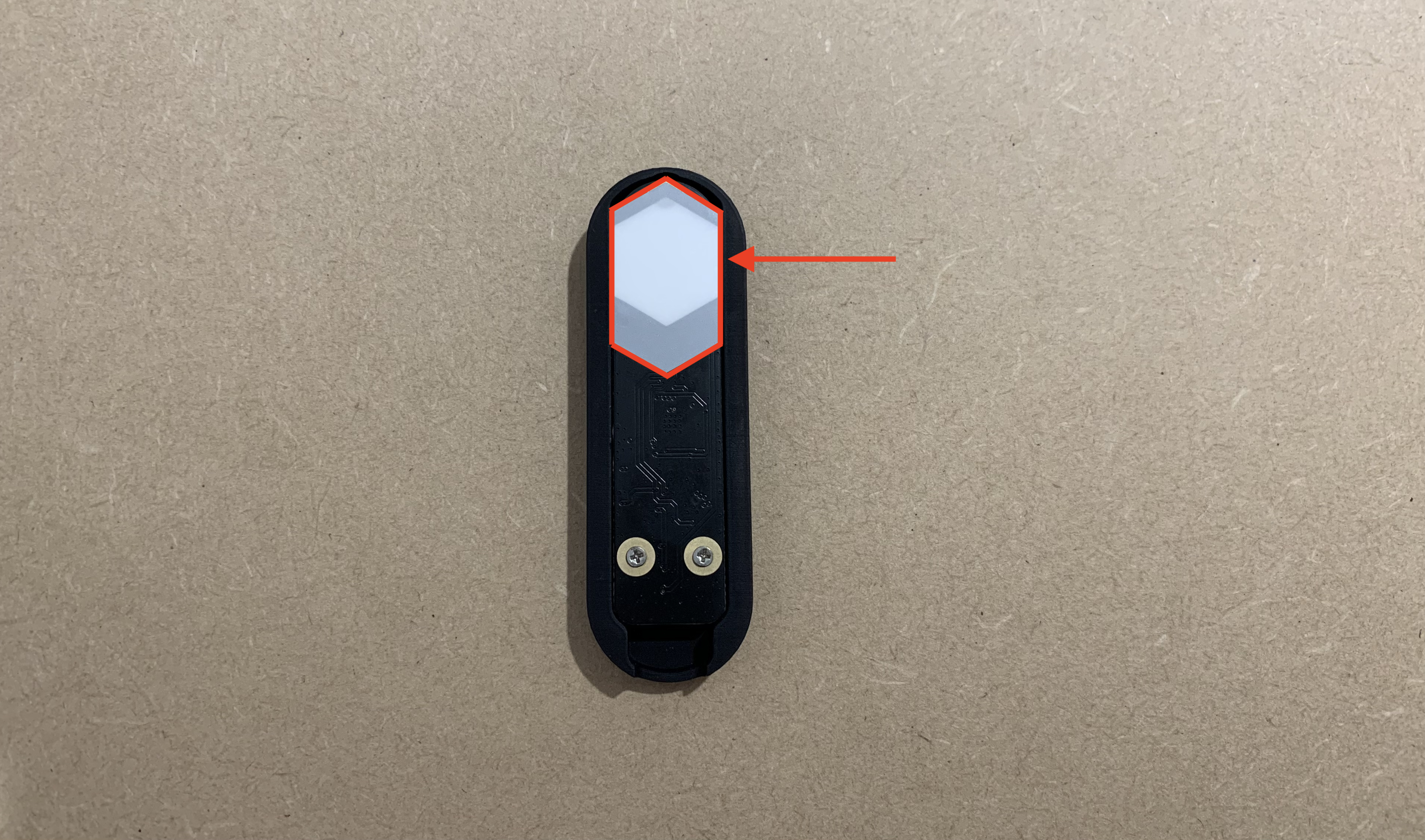

移除相機模組板後，相機模組本體會鎖在相機模組板上，先將相機模組上方導光板移除再使用十字螺絲起子移除三顆固定螺絲後即可將模組本體拆下

步驟 10

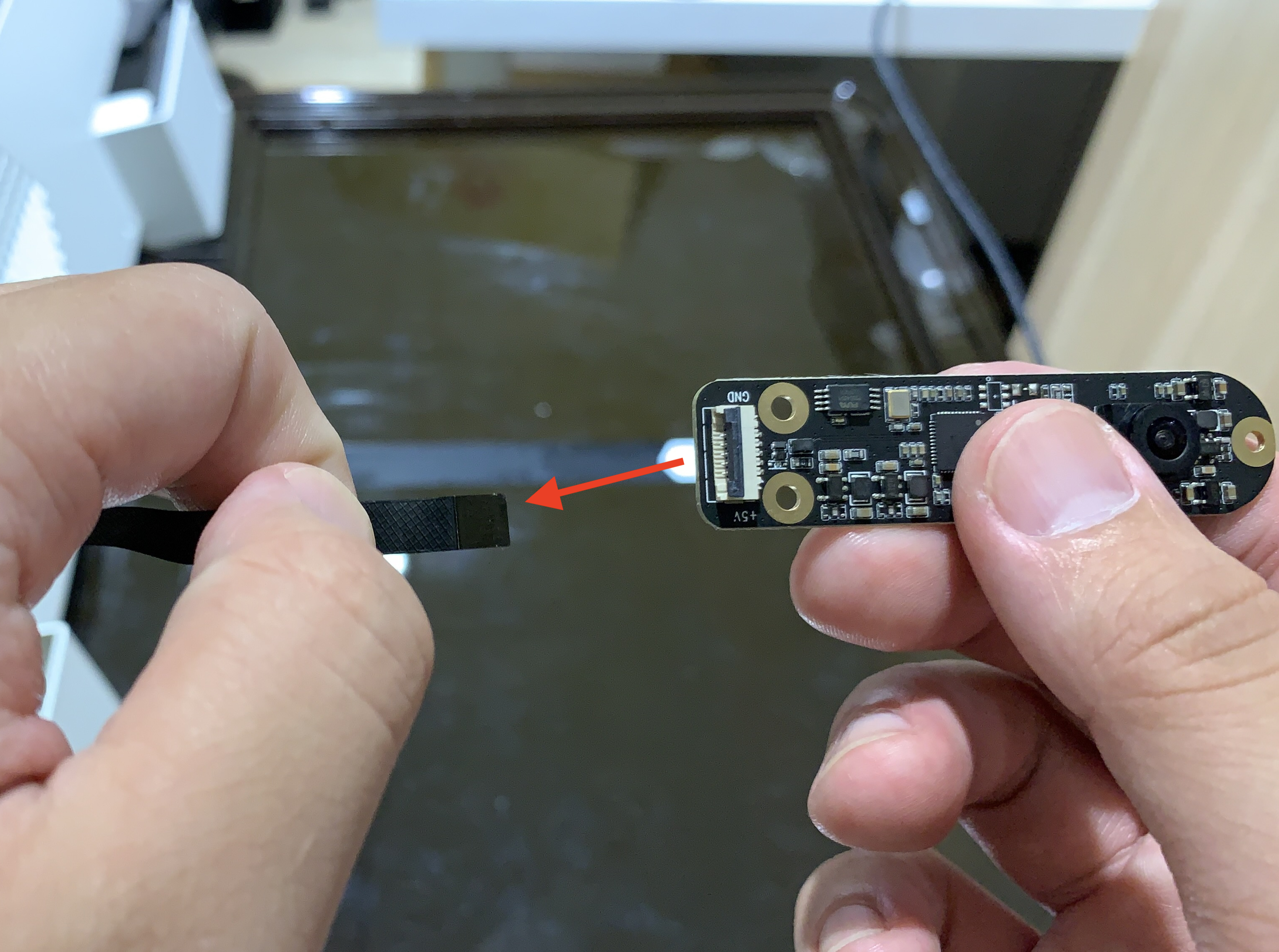

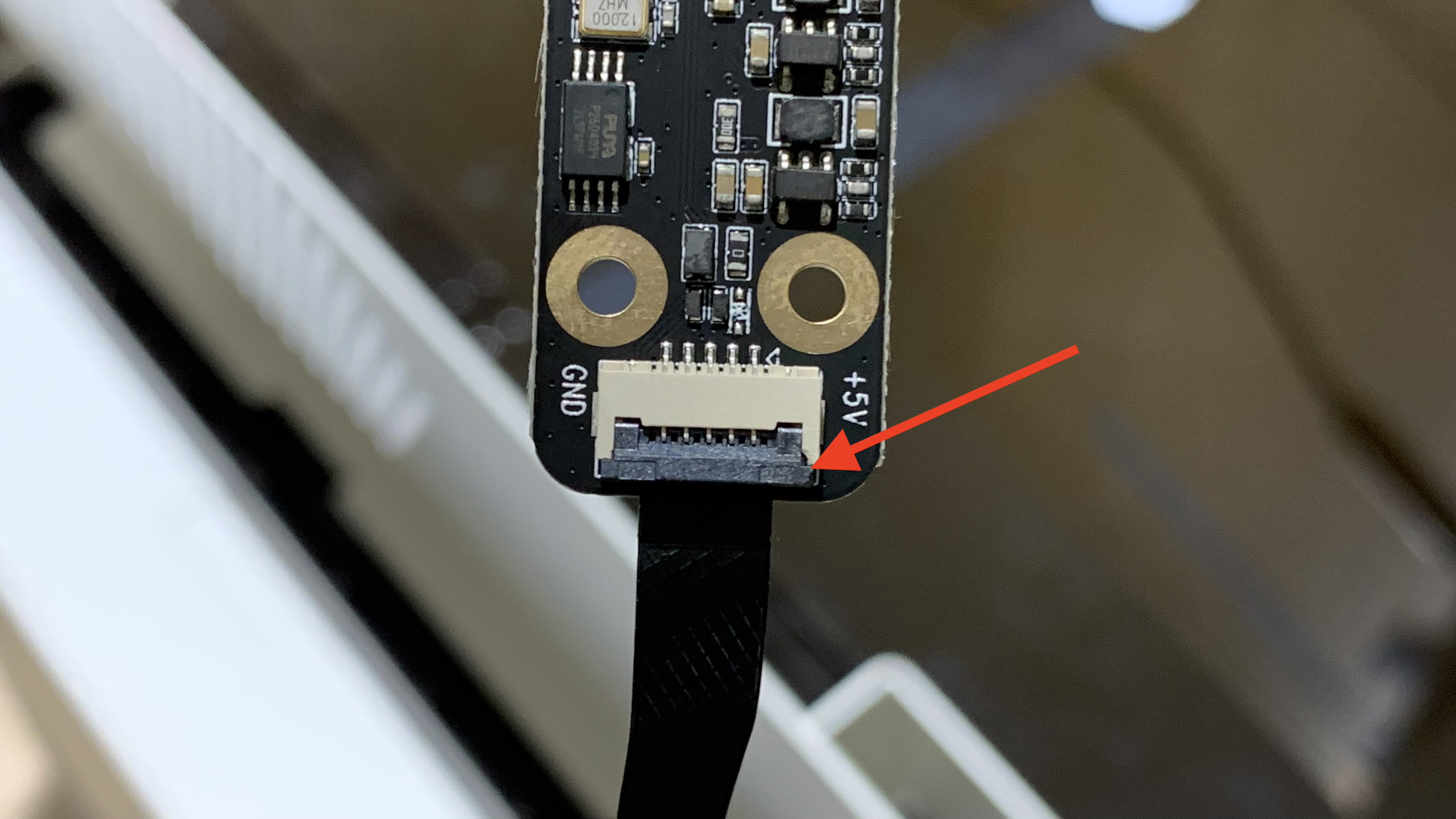

將模組本體上的相機線連接器卡扣扳開，再取出相機線

步驟 11 (若無更換相機線可跳過此步驟)

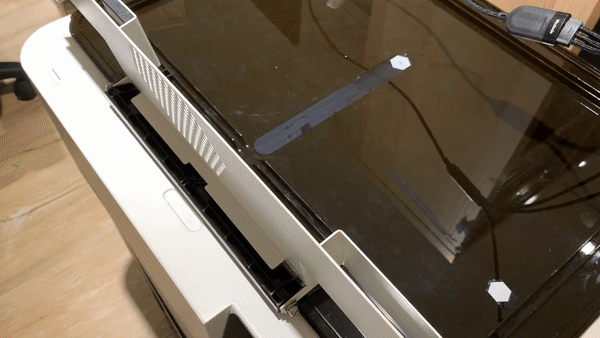

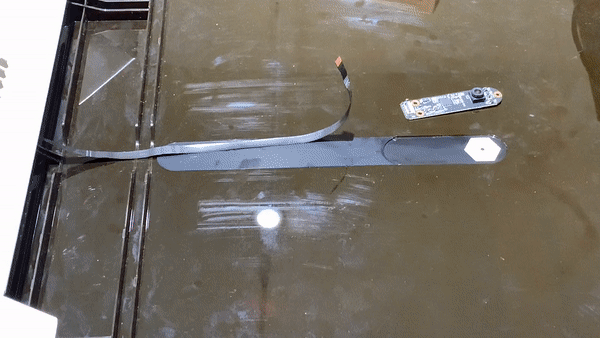

將新的相機線穿過鈑金跟門蓋的隙縫(線長邊的部分)

步驟 12

將相機線安裝於模組上，相機線金銅色有接點的部分朝下安裝再壓下卡扣固定，並輕輕試拉確認有扣緊

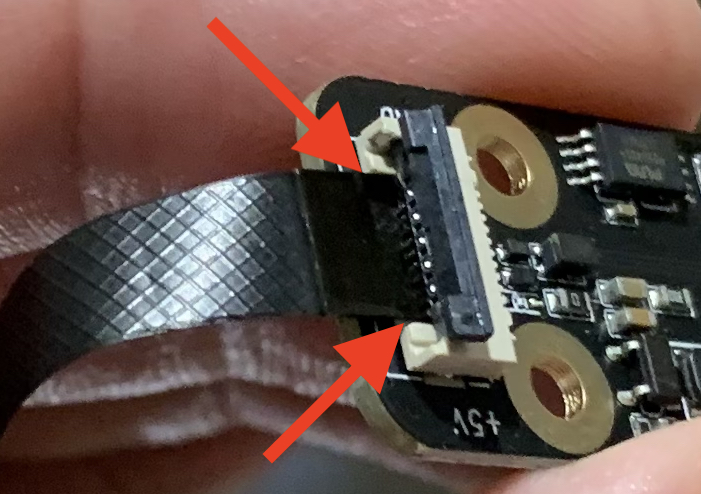

請注意相機線是否正確安裝在連接器溝槽內

步驟 13

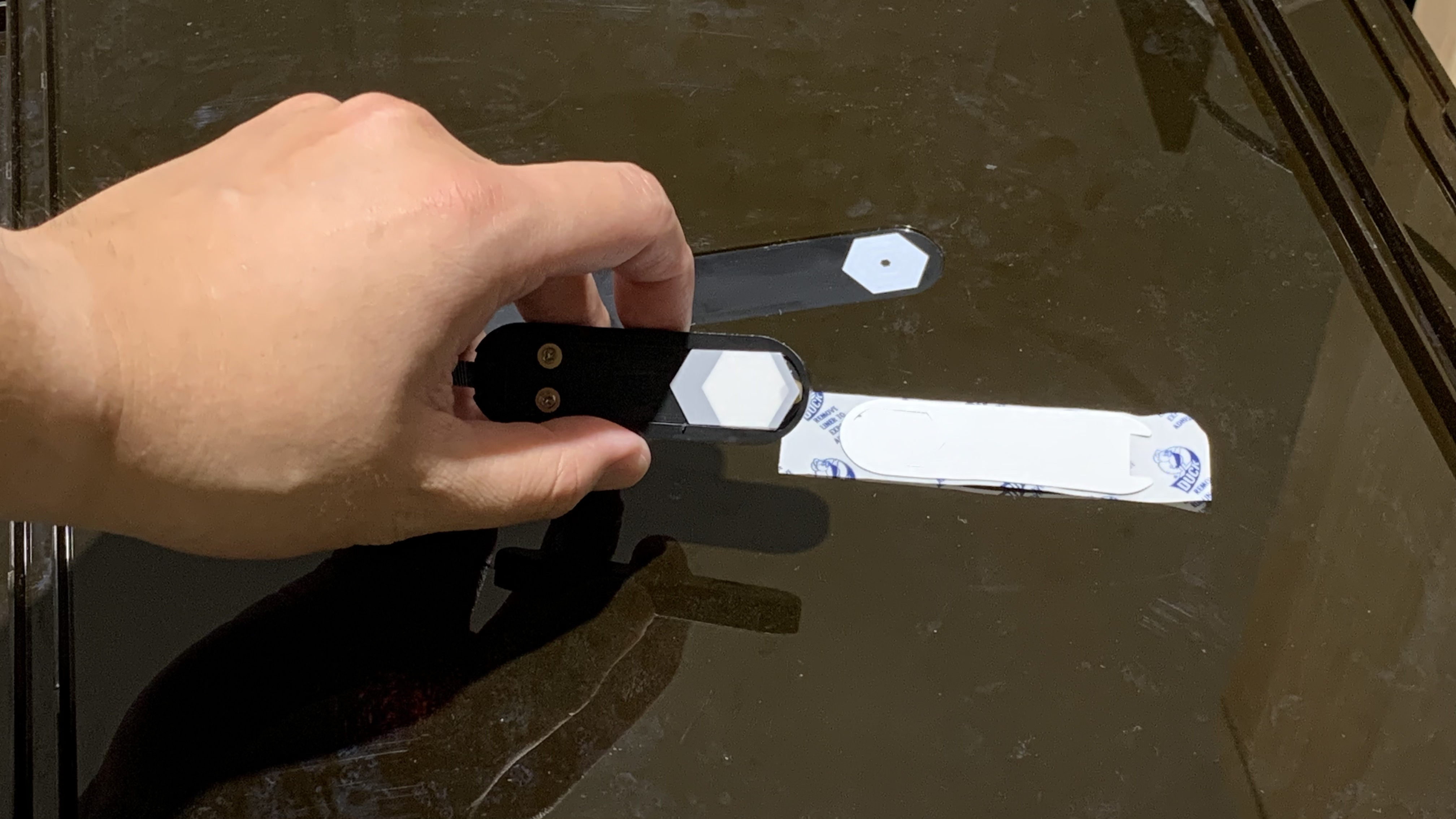

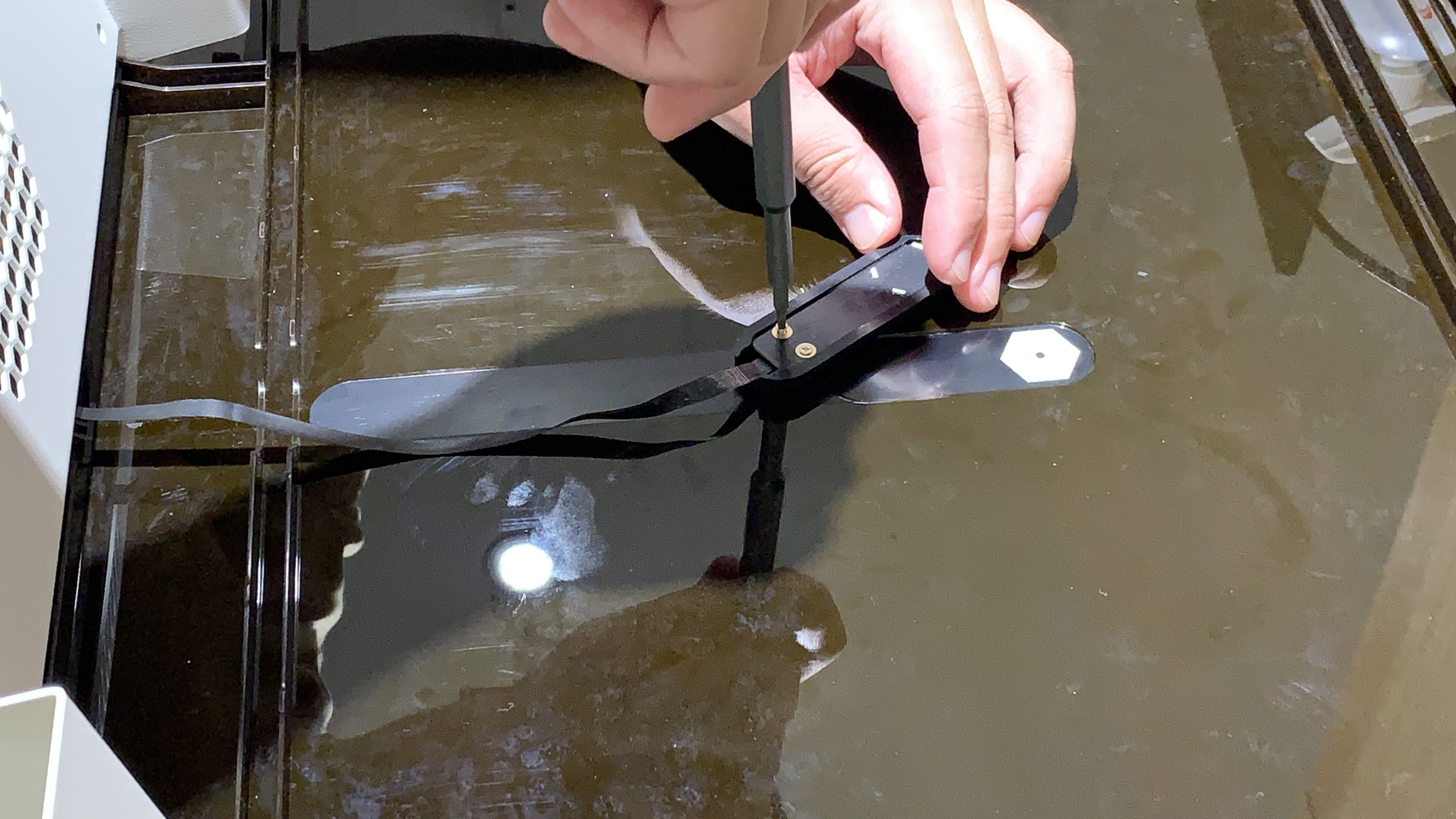

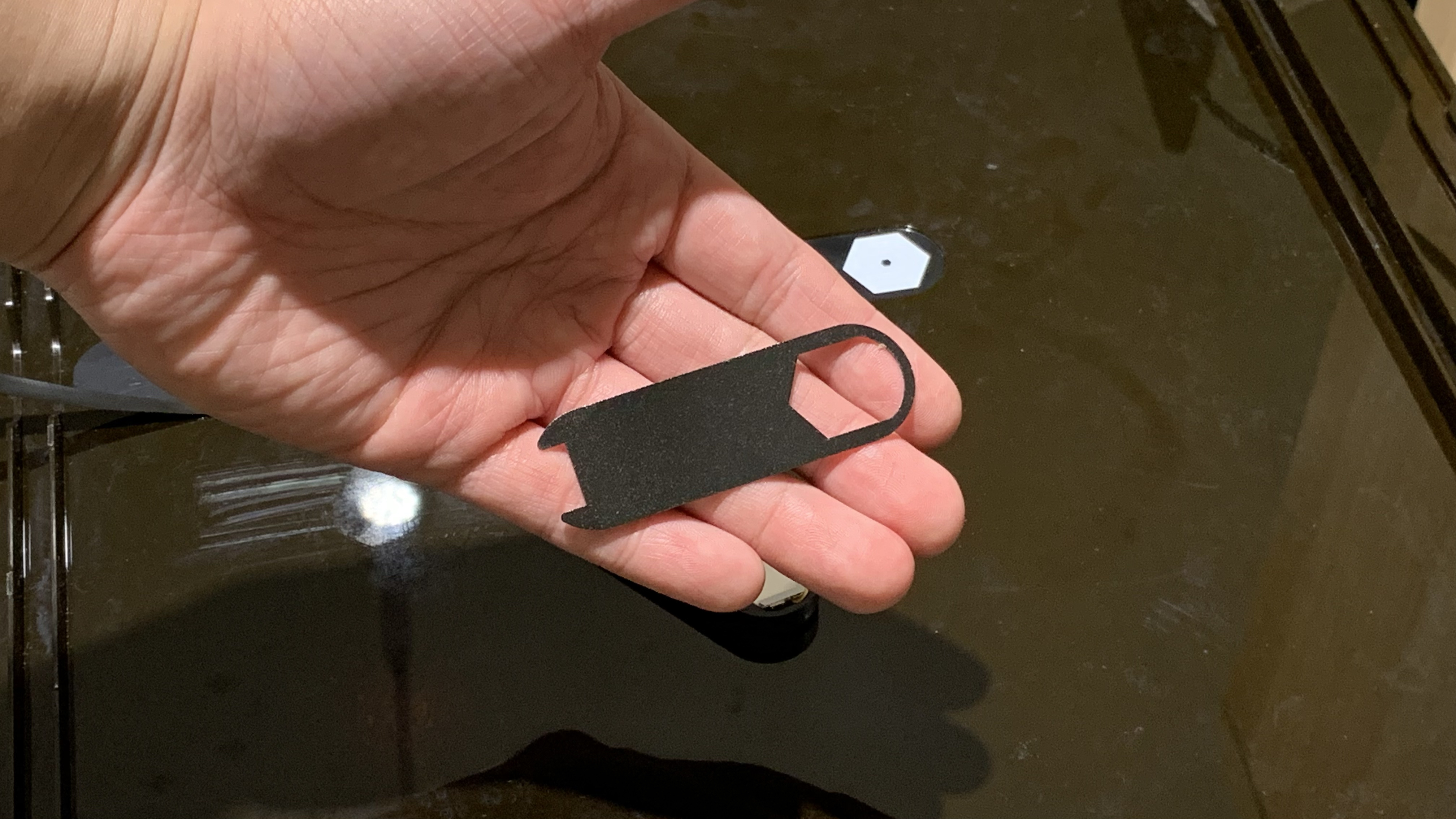

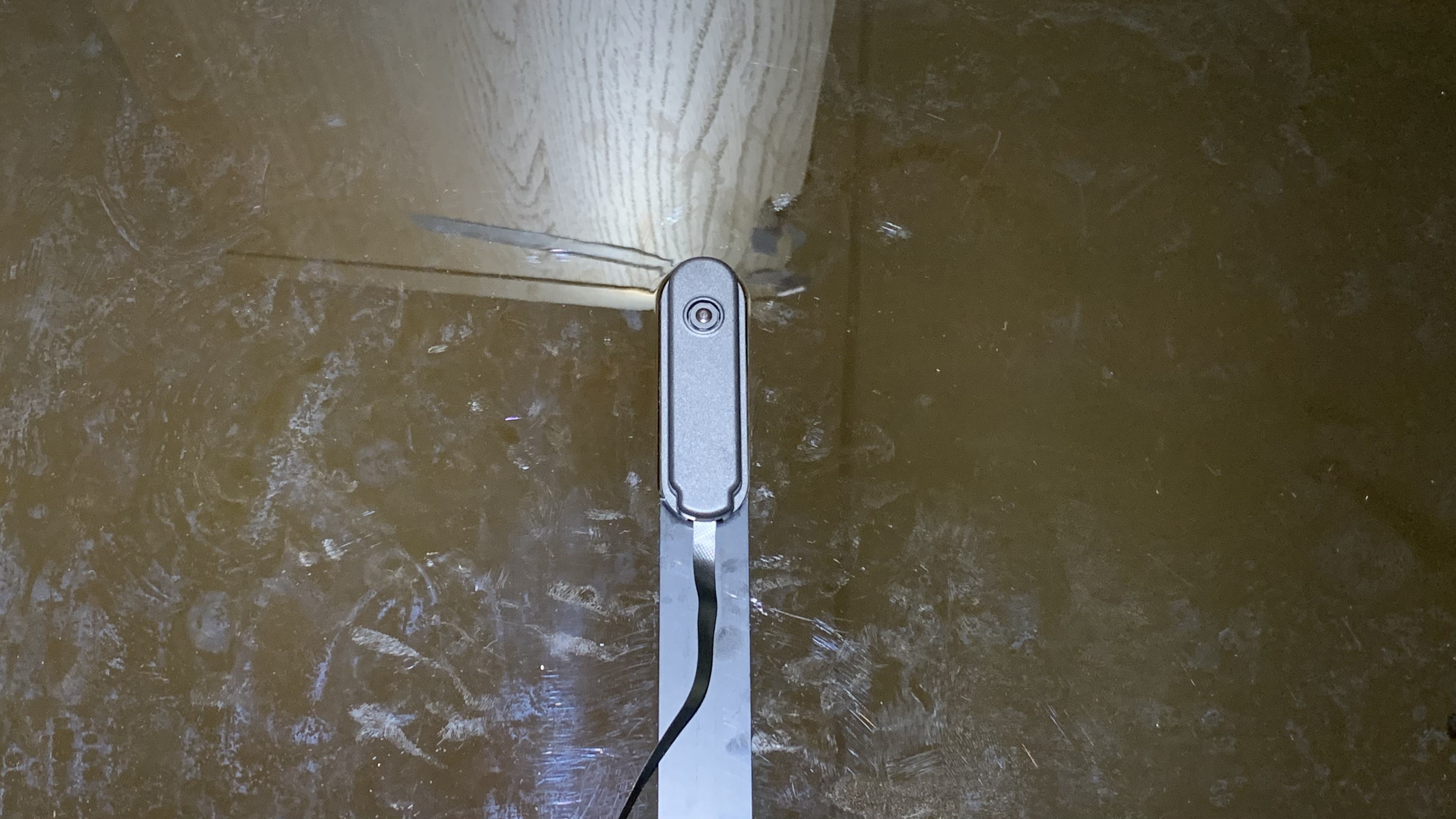

使用十字螺絲起子鎖回相機模組的固定螺絲再將新的導光板黏在上方四個白色定位點的位置最後將相機模組板使用附上的背膠黏回門蓋

步驟 14 (若無更換相機線可跳過此步驟)

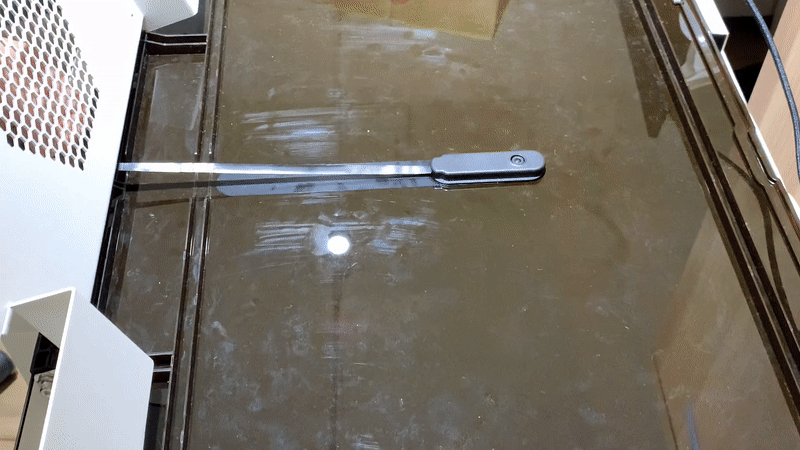

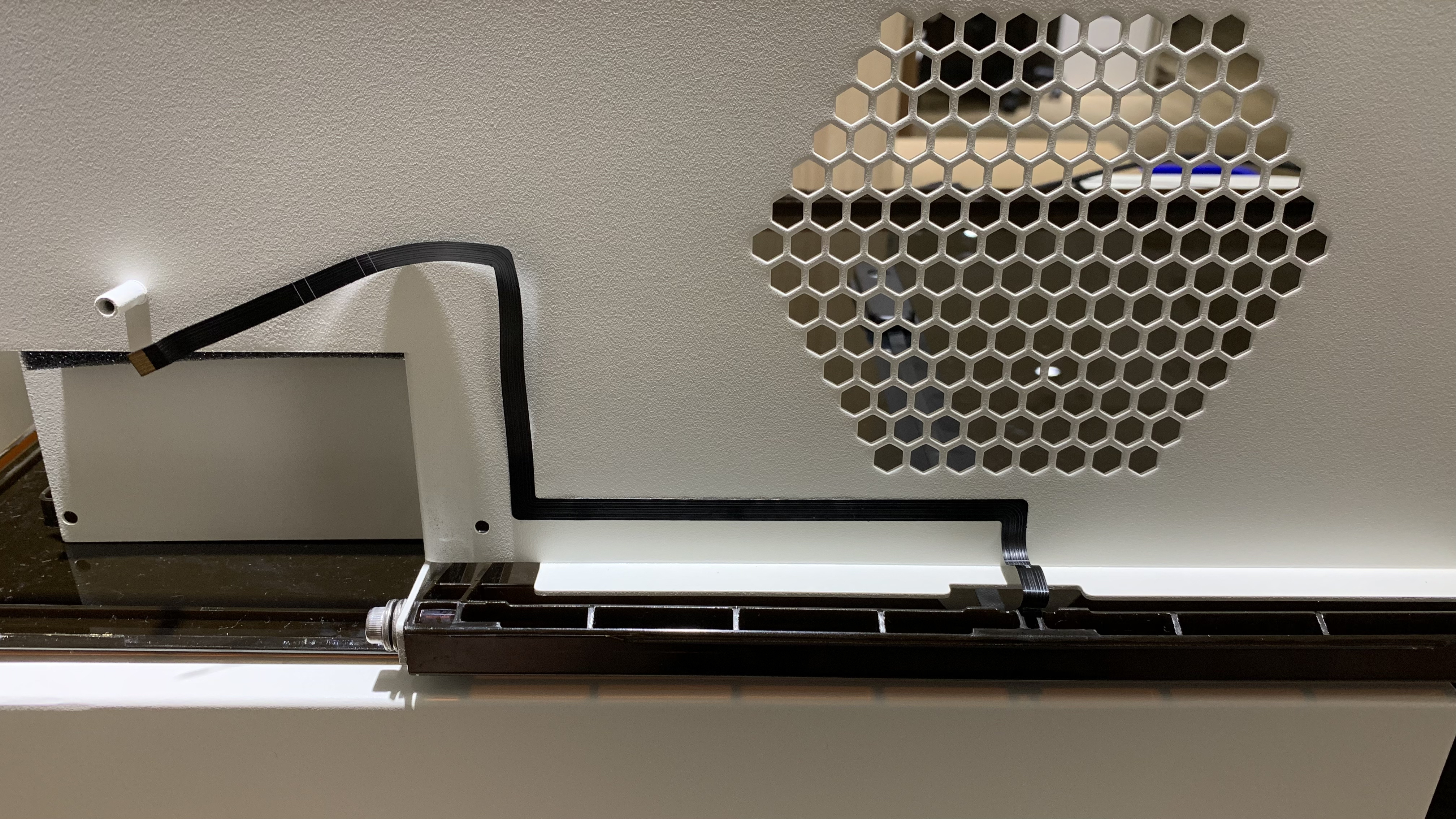

將相機線在門蓋的部分黏回

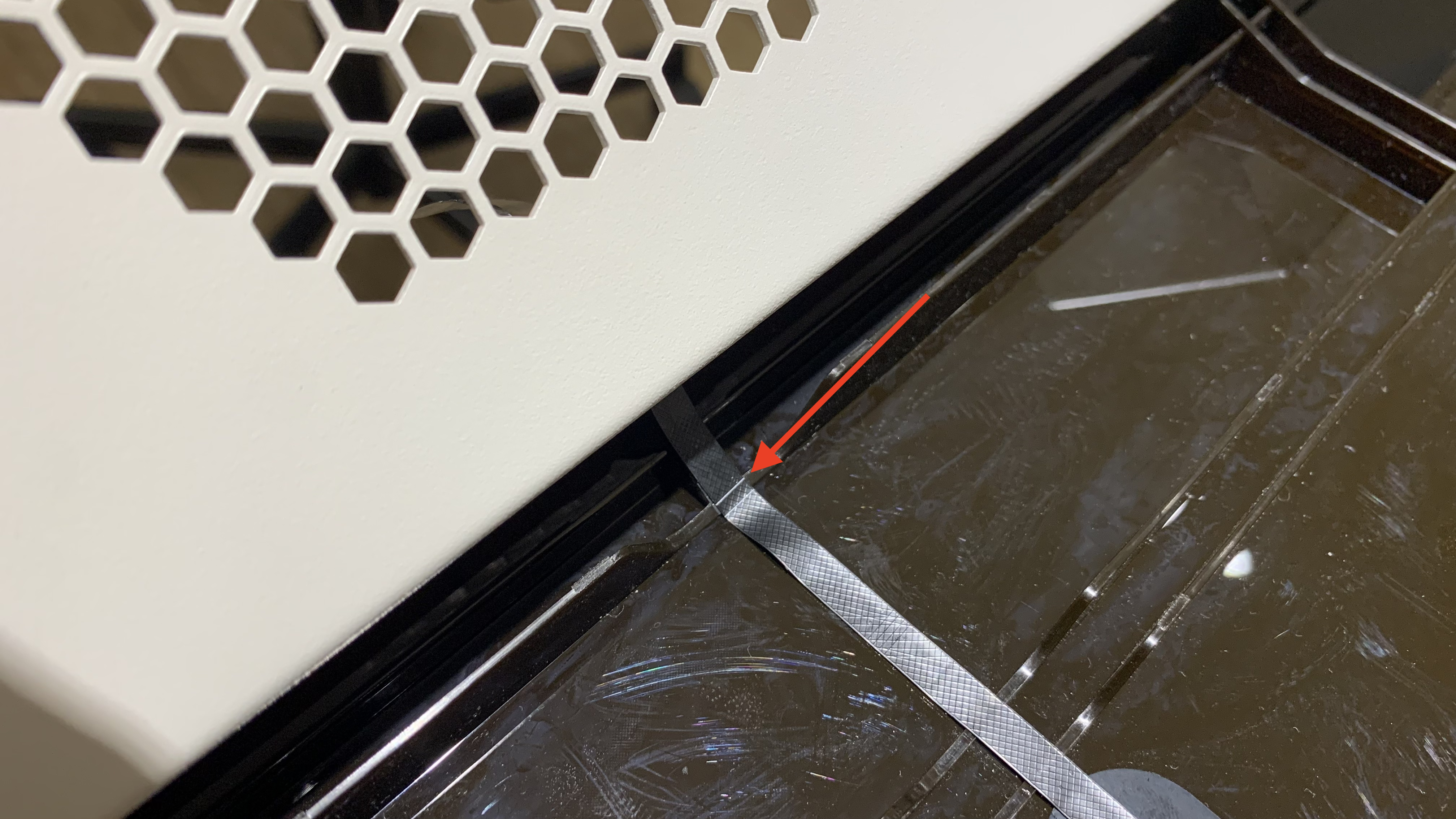

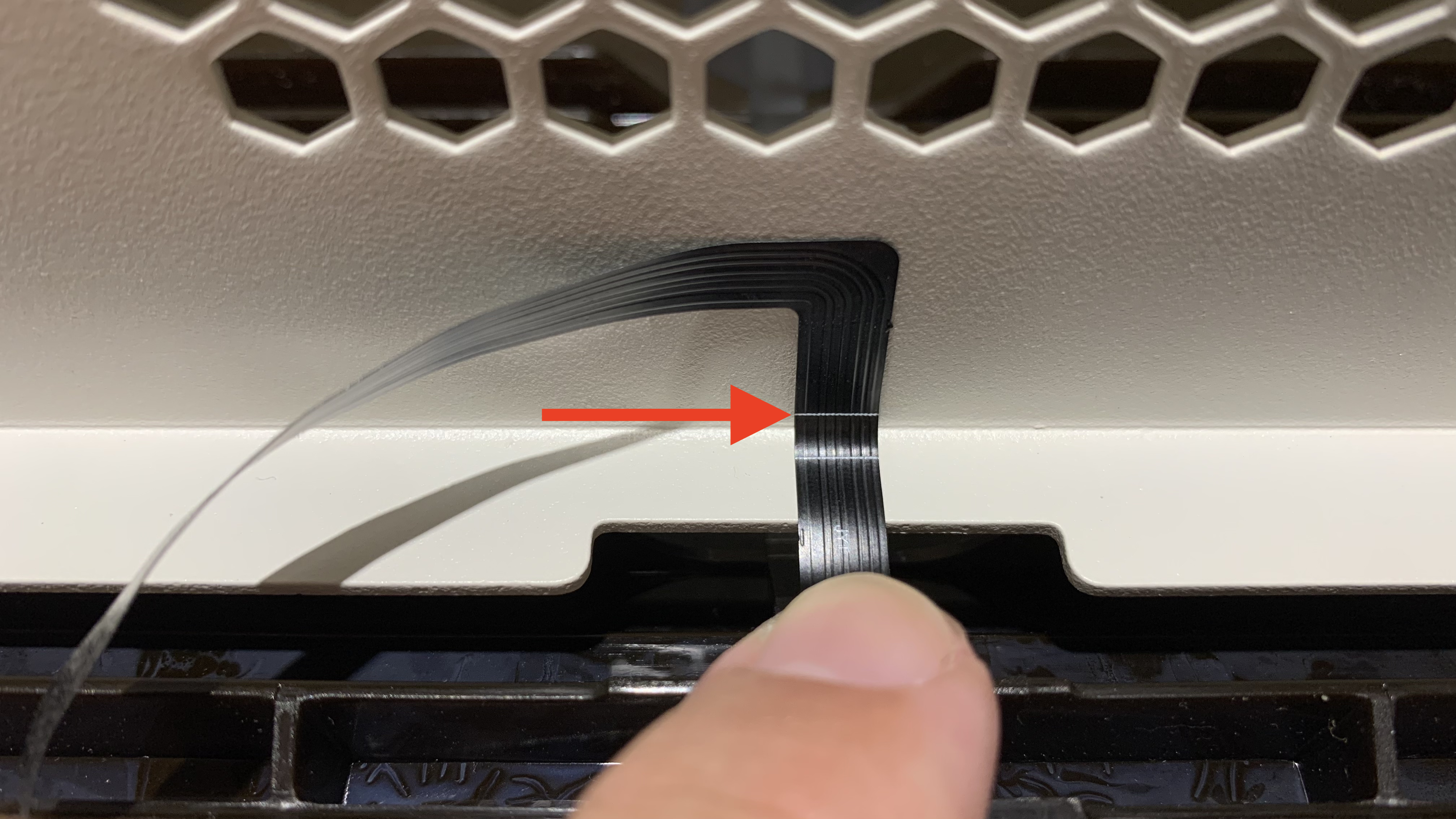

兩條白線表示轉折點

步驟 15

將門蓋與鈑金放在機殼上，並預留空間讓手能夠伸進機箱內

步驟 16

將相機線插回，並確實關閉夾扣
注意：相機線的銅色金屬面需面向主板方向

相機線金屬面：


金屬面需面向主板方向：

插入相機線：

扣上夾扣：

步驟 17

插回馬達線

步驟 18

將門蓋推至最底，並鎖回8顆固定螺絲

步驟 19

以上步驟完成後，表示相機線已成功更換。
但步驟中有移動到門蓋與相機，因此最後一步請您先執行相機校正，再繼續使用機器。
請參考此篇教學文章：相機校正

#完成
