Ador - 主板更換

硬體準備內容：

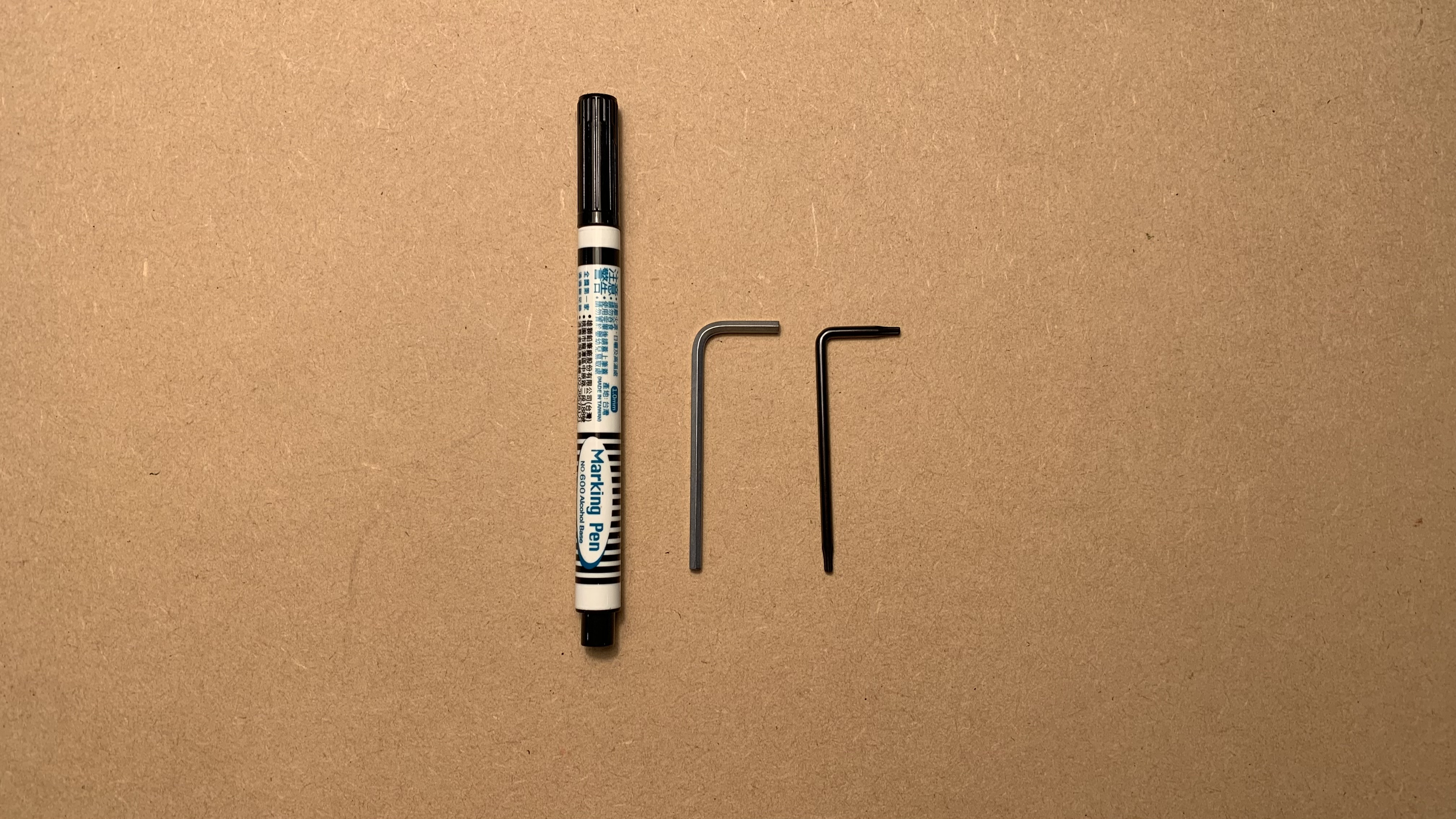

自行準備：
1｜T8 星型螺絲起子
2｜2.5mm 六角板手
3｜麥克筆 或 有色膠帶

步驟 1

關機並將電源線移除。

步驟 2

使用T8星型螺絲起子移除機箱內背部8顆螺絲，即可鬆開鈑金及門蓋（鈑金與門蓋是連接在一起的）

步驟 3

先將鈑金及門蓋往前推或往後拉一點距離，製造出手部空間即可，如影片。

步驟 4

移除馬達線，如圖片。 (目的是因為移除馬達線後才會比較好移除相機線)

步驟 5

移除相機線，移除的方式為先將卡扣打開，然後再抽出相機線。

卡扣關閉：

卡扣打開：

抽出：

步驟 6

門蓋與鈑金即可完全移除。

步驟 7

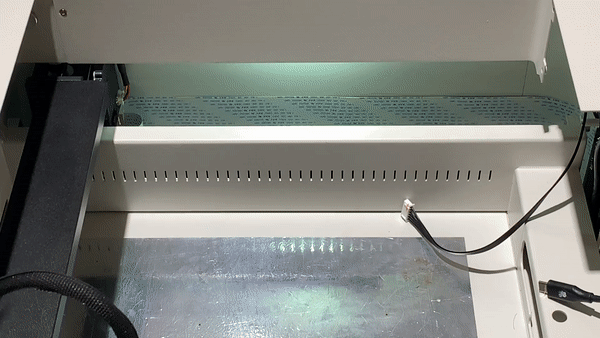

在左側Y軸排線上緣用筆或是膠帶做上記號，則一即可。

步驟 8

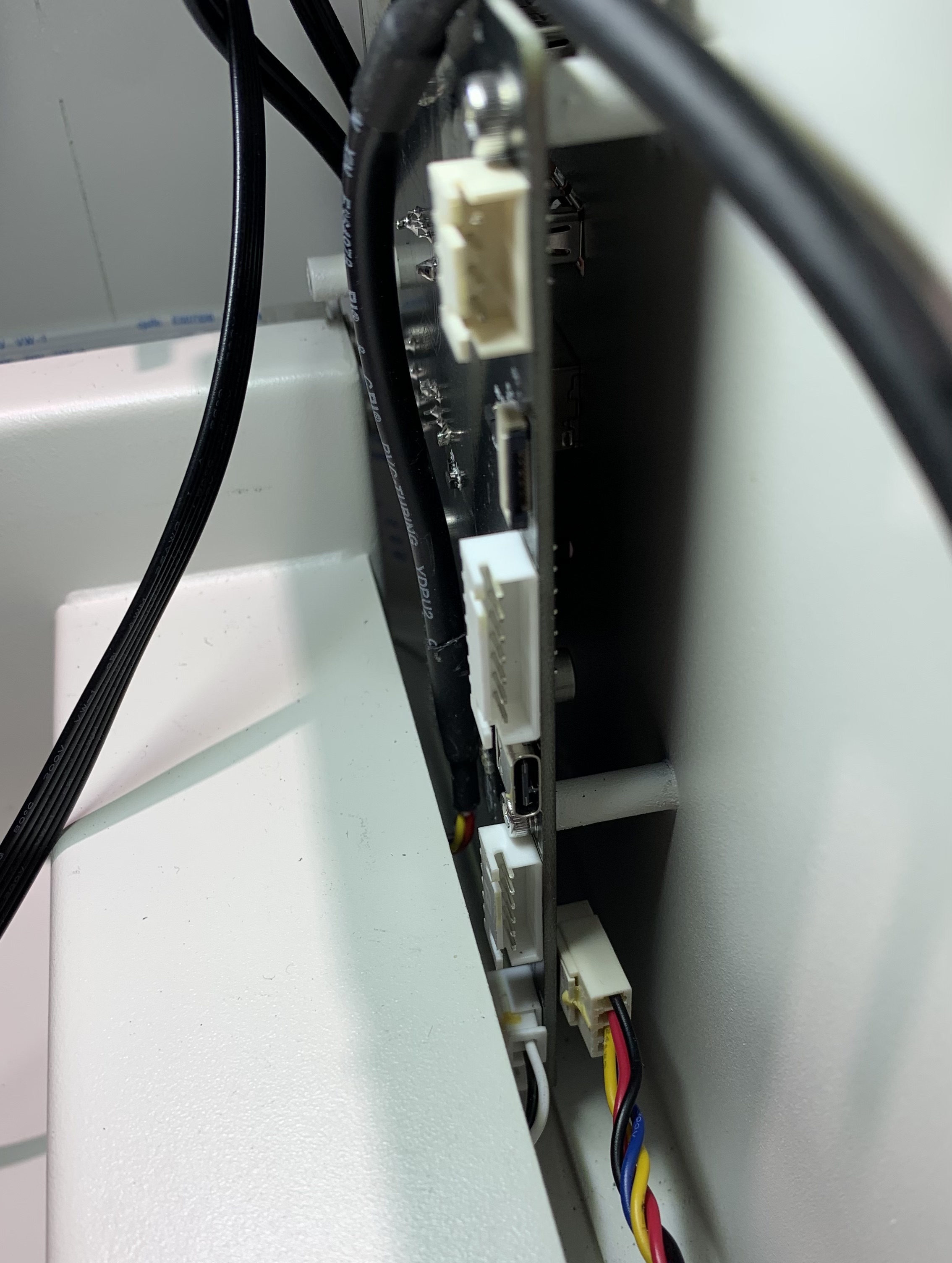

先將主板拍照後，將主板右側排線移除（最下面兩條排線若不易移除可以先保留）

步驟 9

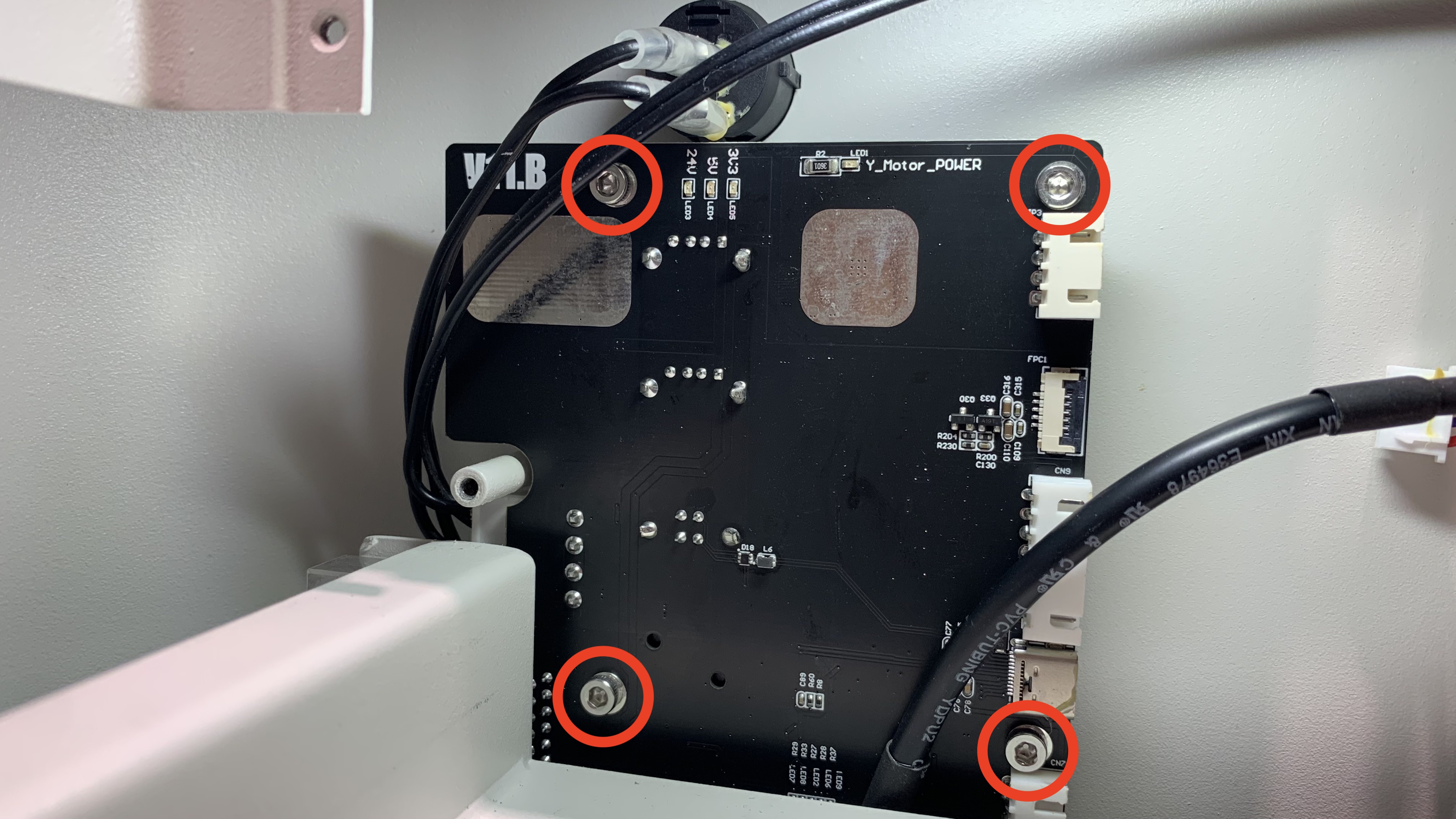

使用六角板手移除主板四顆固定螺絲

步驟 10

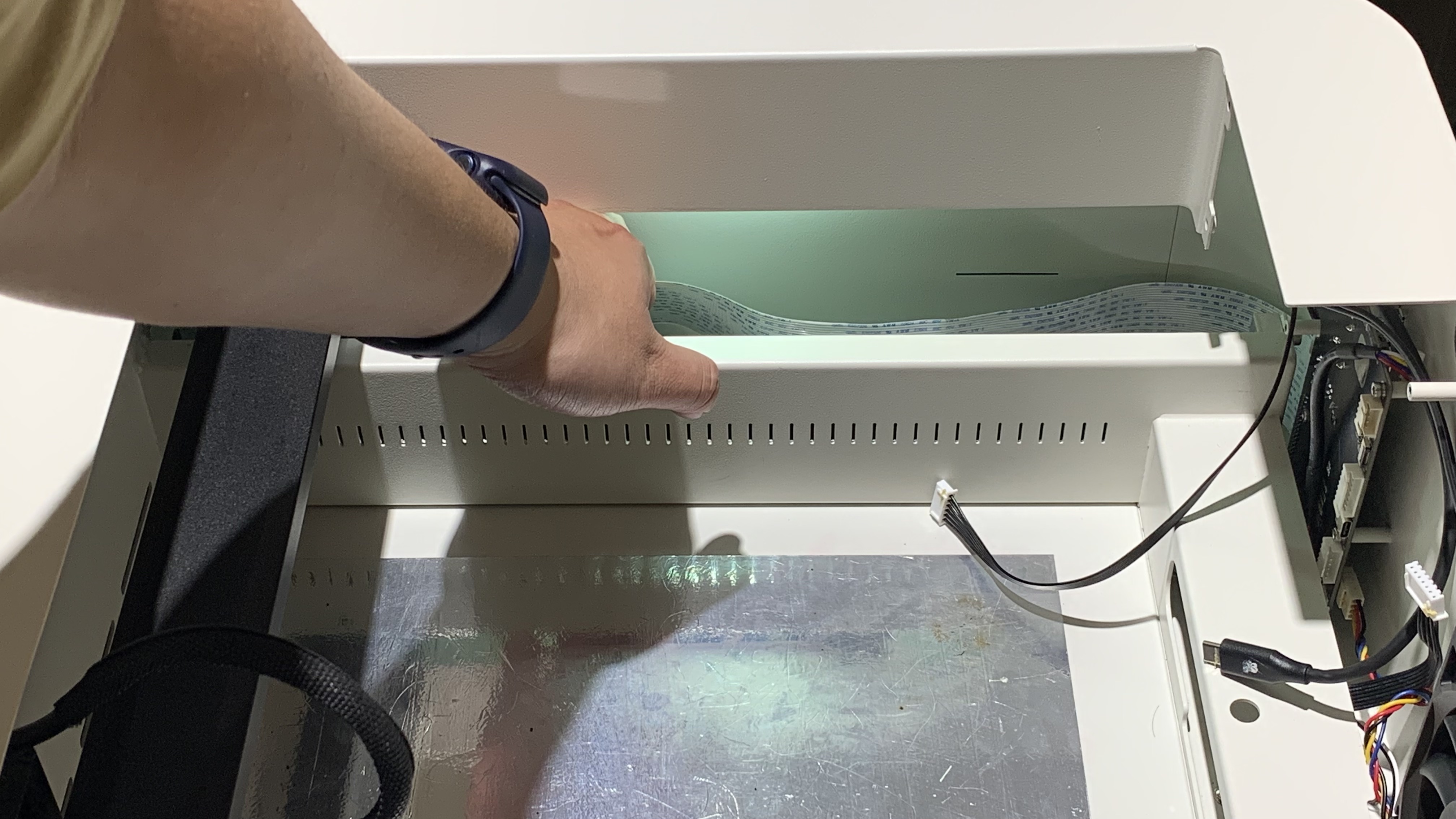

小心地將左側Y軸扁排線從機殼上移除（排線後方有背膠）

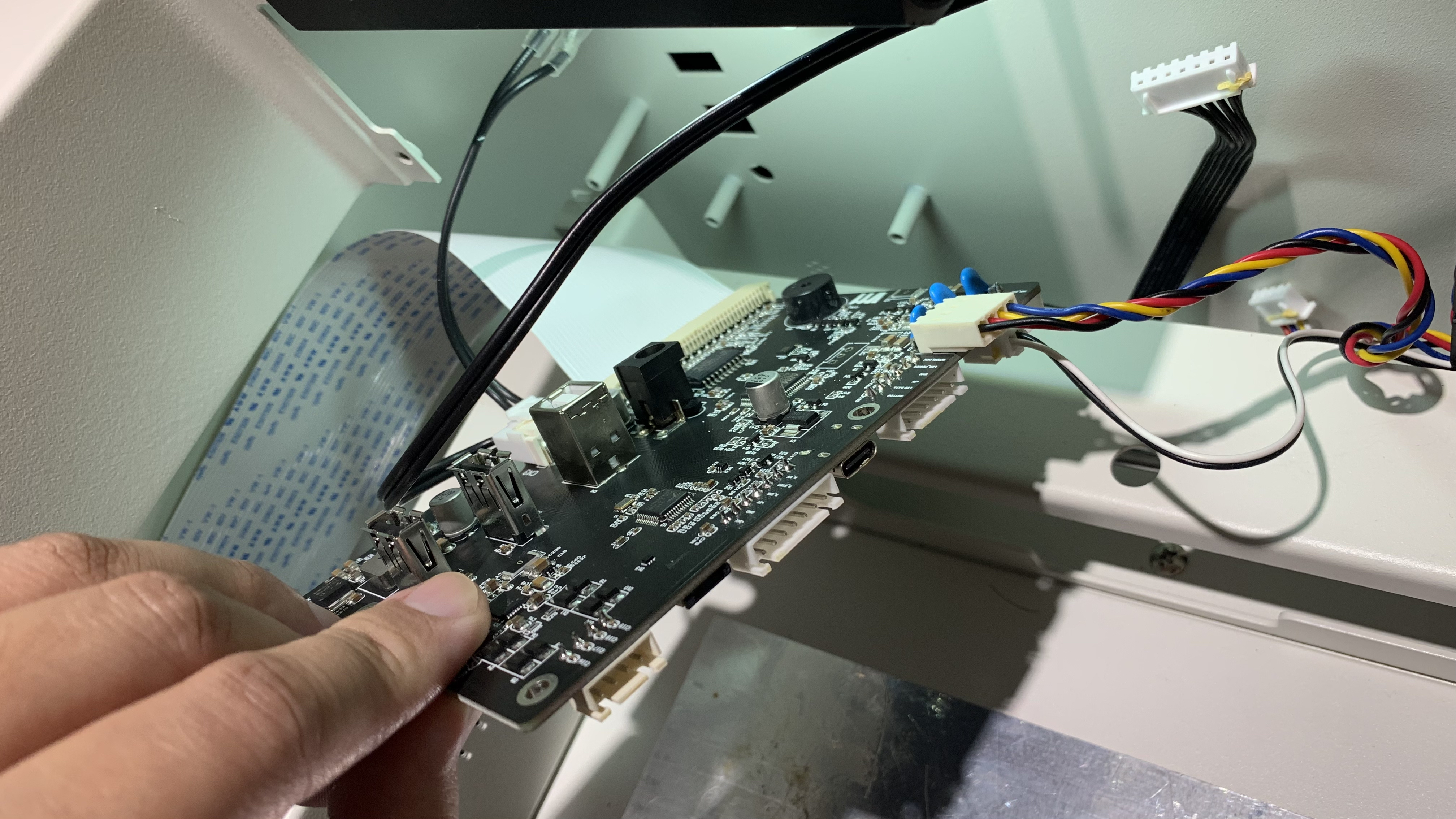

再以傾斜角度將主板取出

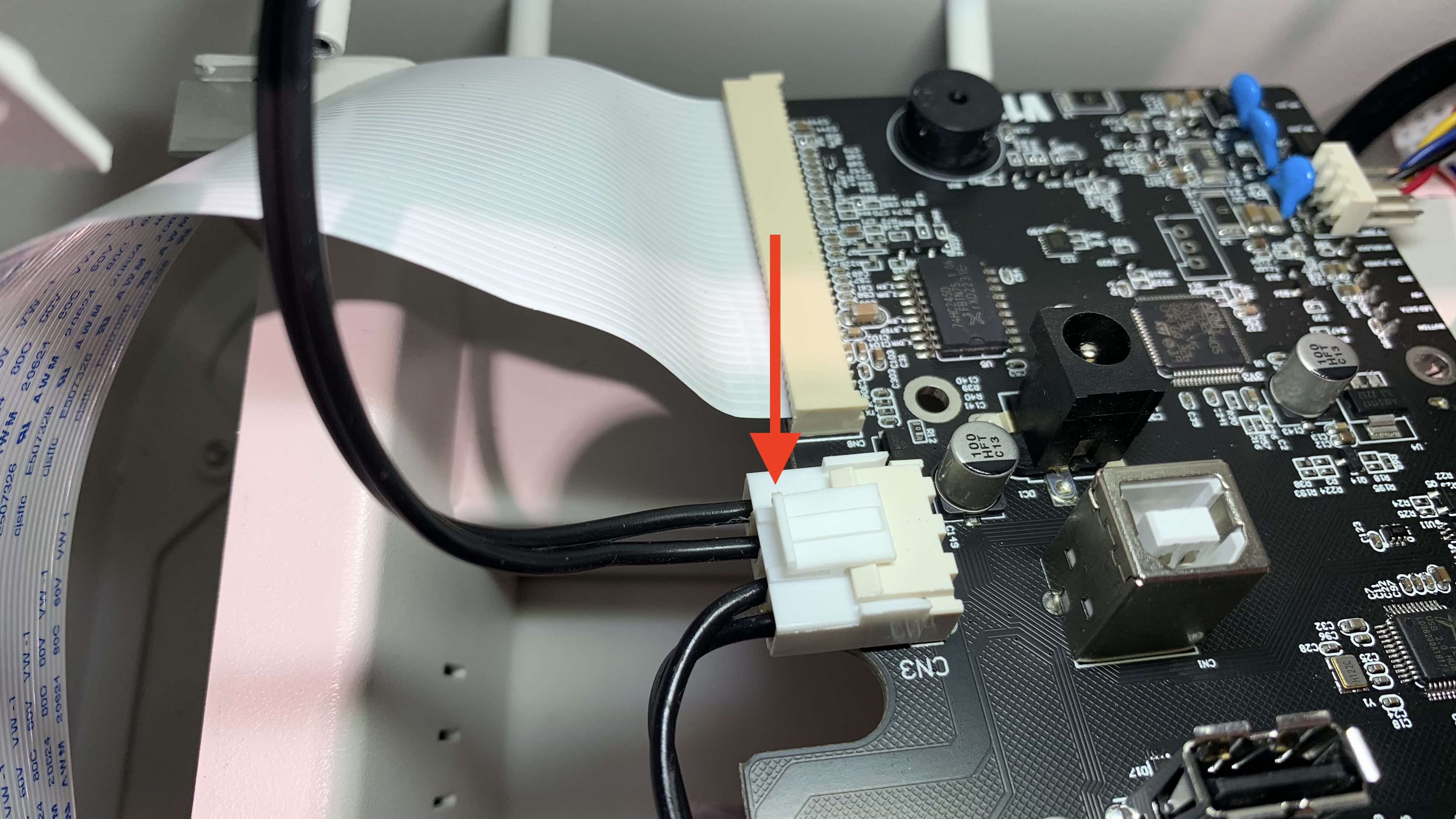

按壓船型開關排線接頭來移除此排線

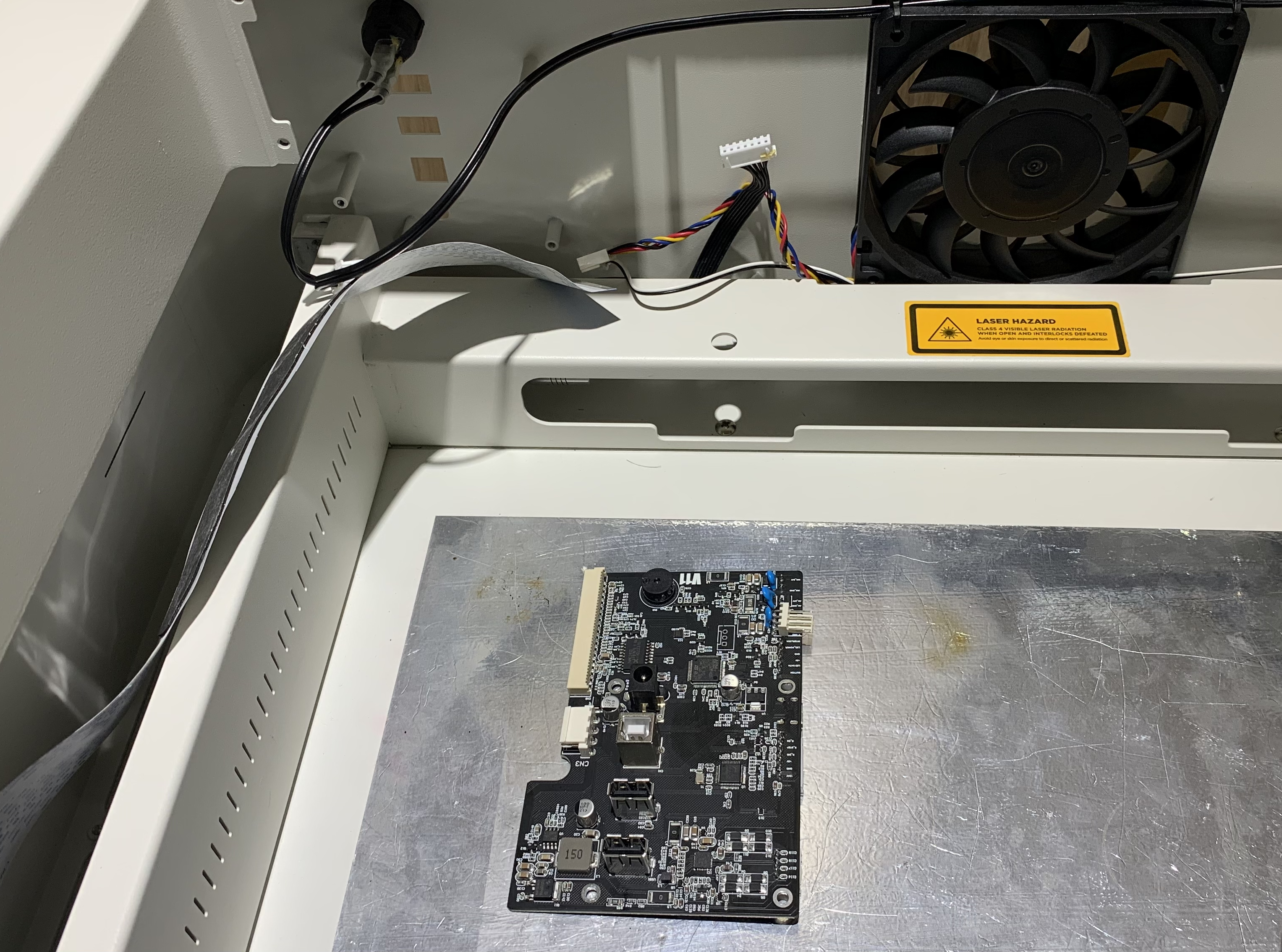

移除所有排線

步驟 11

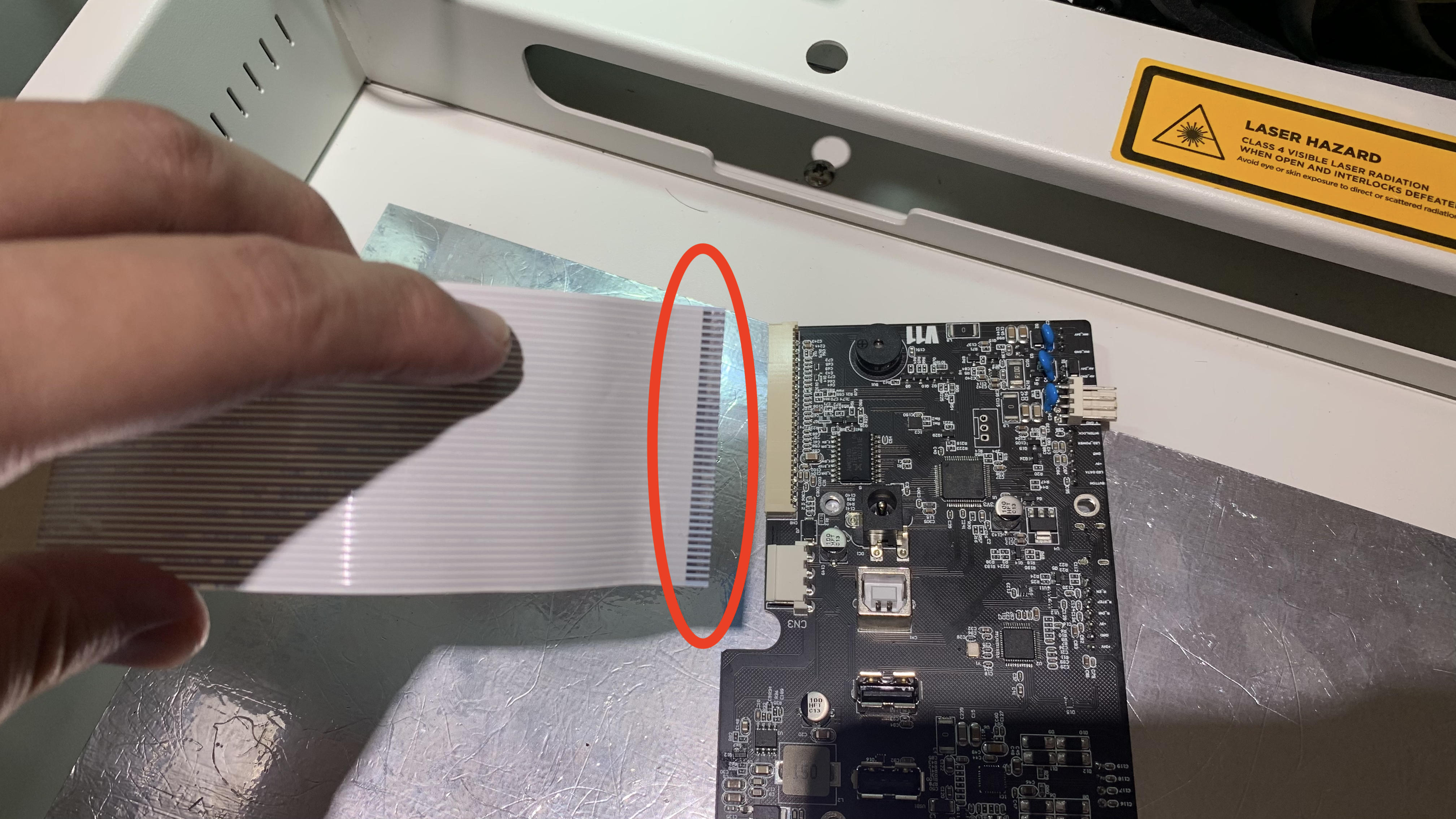

將Y軸扁排線金屬接點朝上，安裝至新主板上

步驟 12

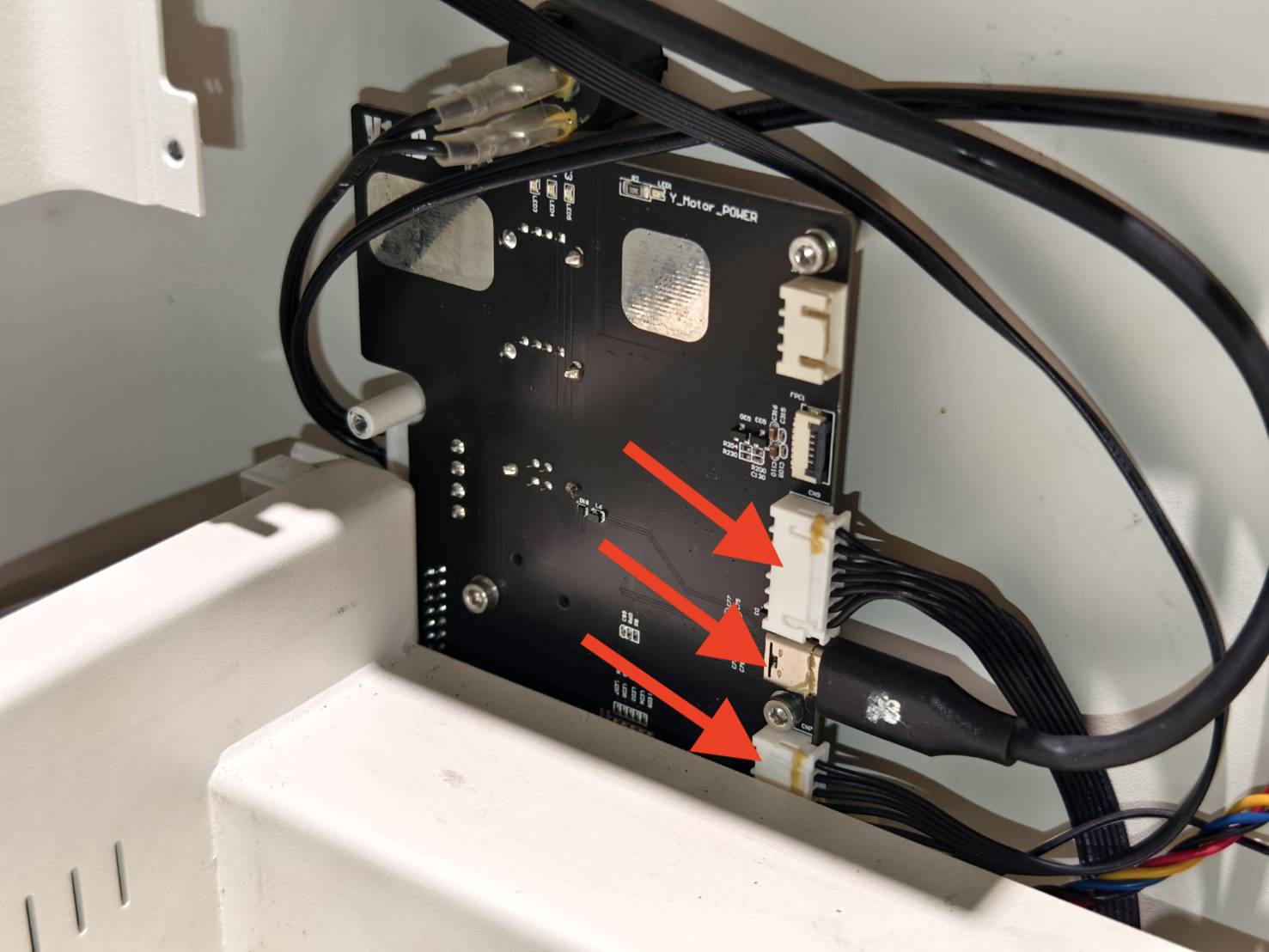

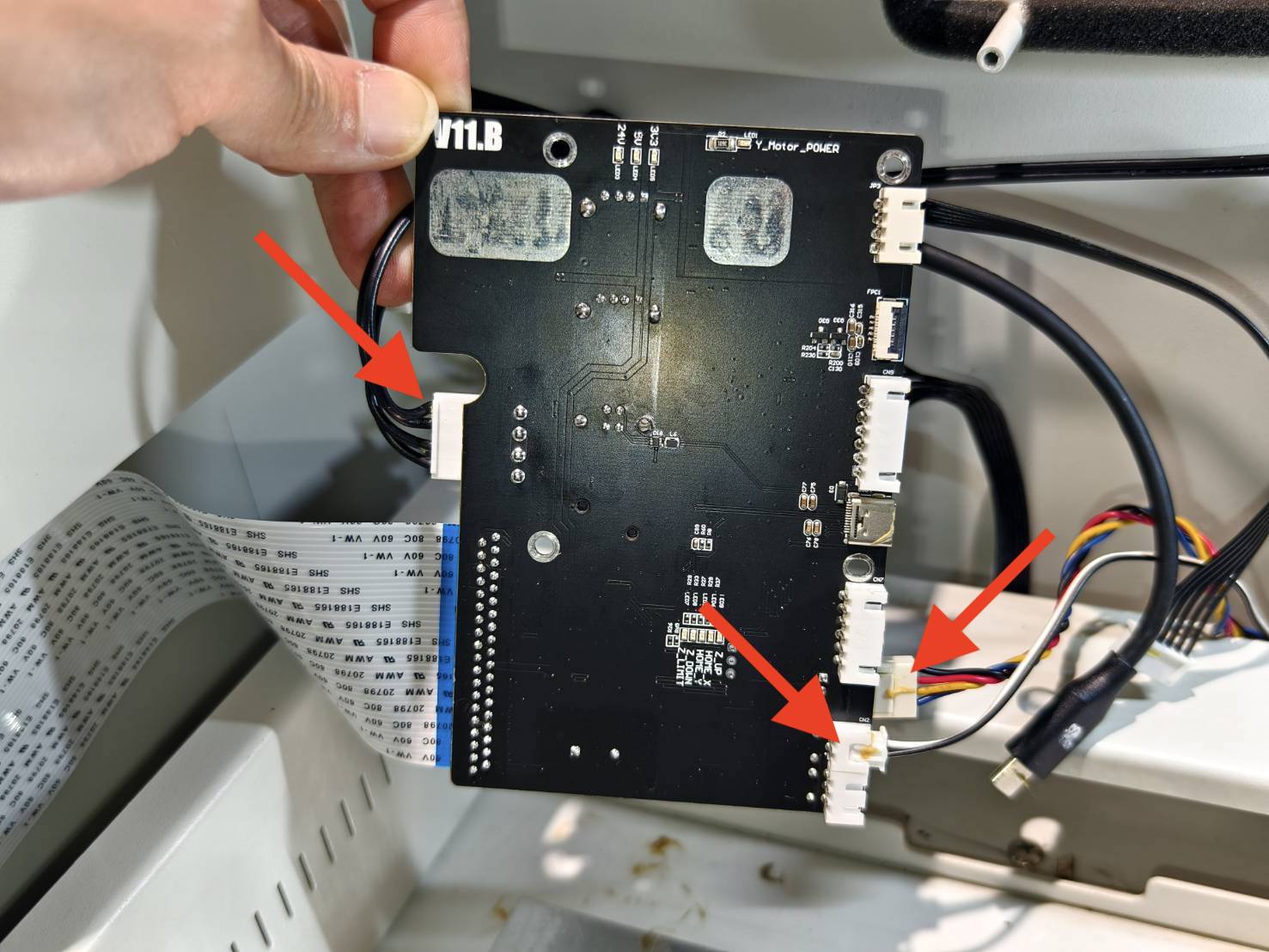

將Y軸扁排線、船型開關排線、右側最下方主風扇排線與空氣幫浦排線連接至新主板上，再以傾斜角度將主板放置於原本位置（請留意排線勿凹折）




步驟 13

使用六角板手鎖回主板四顆固定螺絲

步驟 14

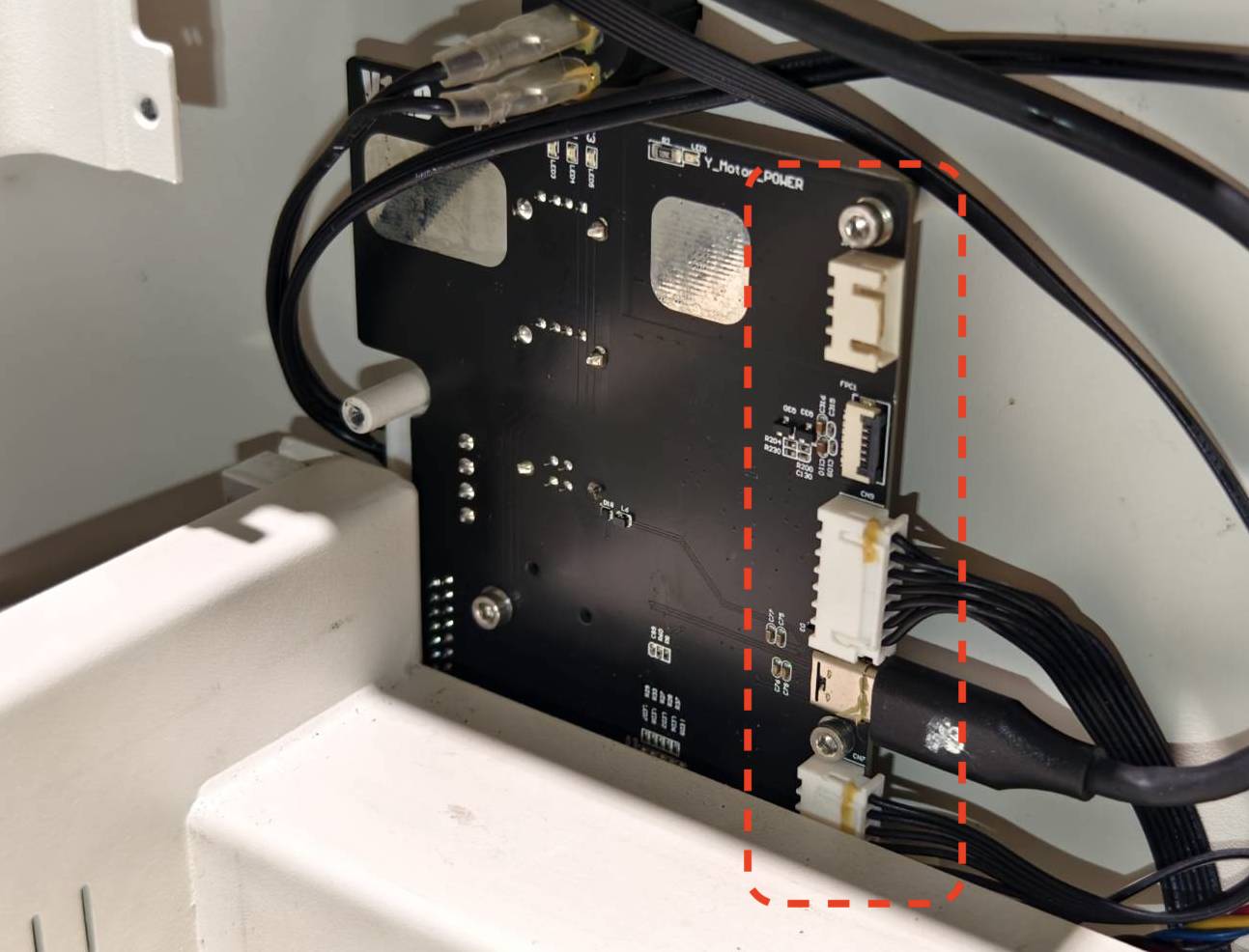

接回主板右側除了相機線與馬達線以外的排線

請確認 Type-C 線的白點朝外，如圖所示。

步驟 15

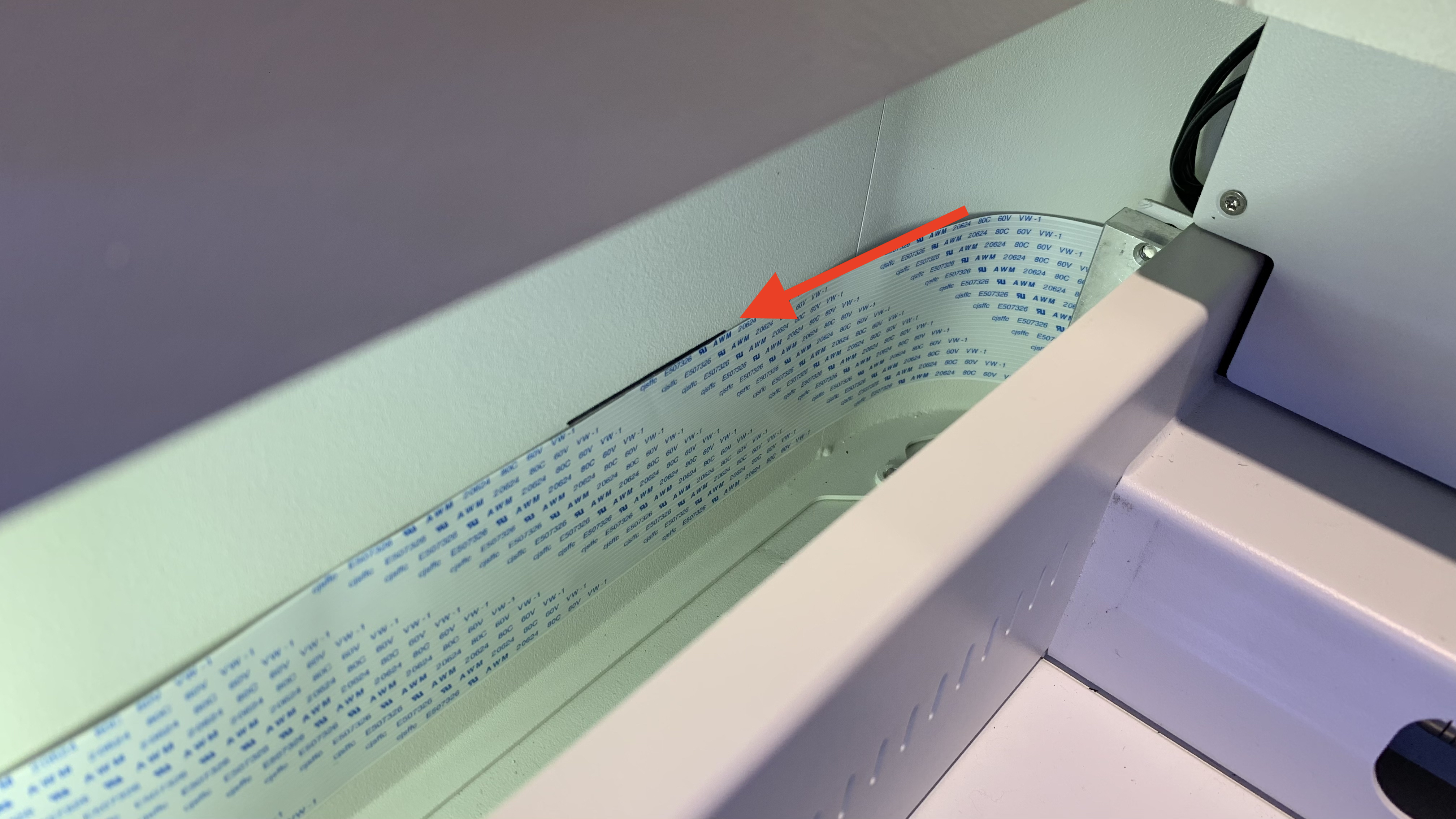

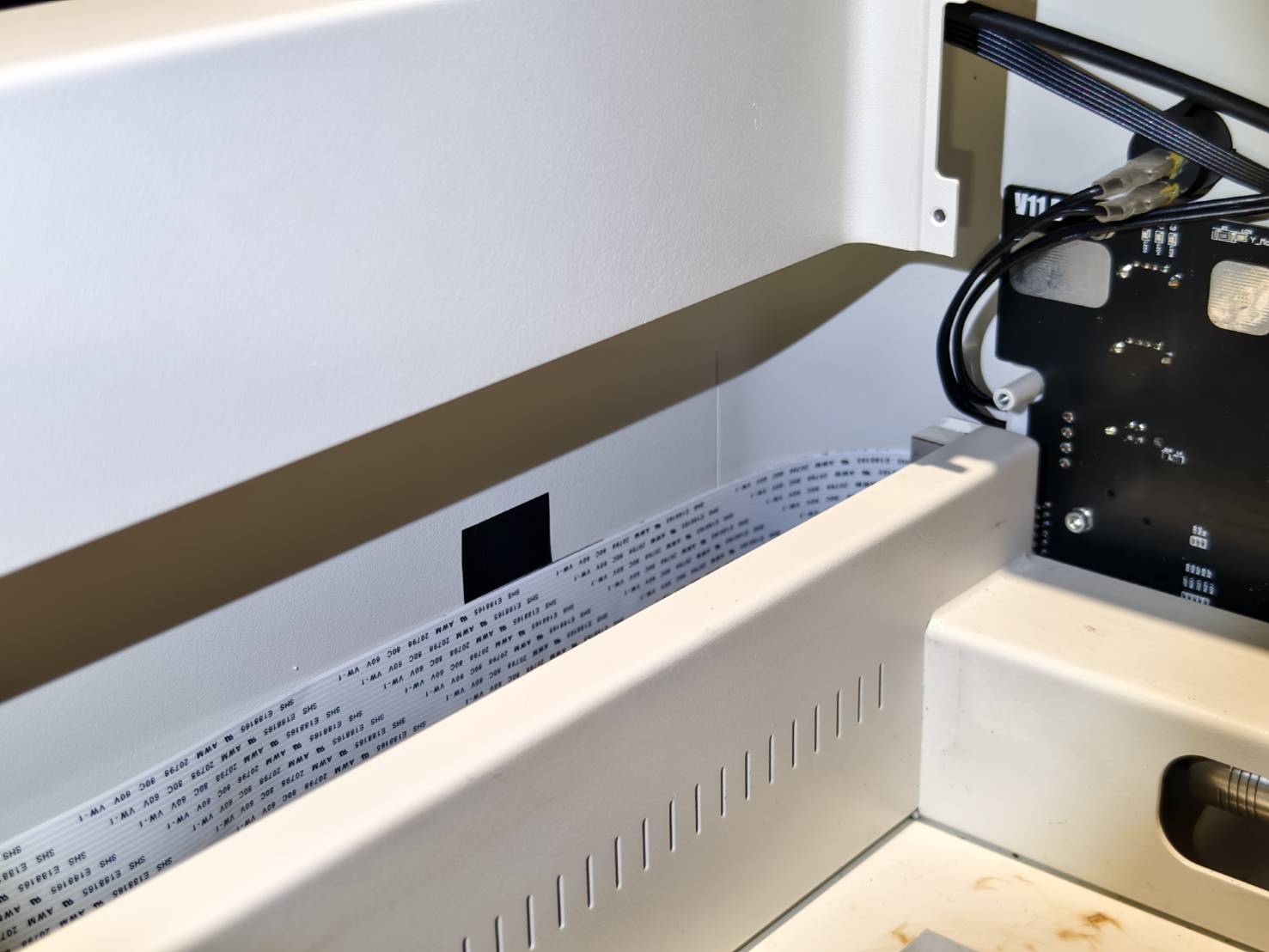

將Y軸扁排線頂端對齊記號下緣，順著左上角黏貼左側機殼上

步驟 16

將門蓋放上機殼，並預留空間讓手能夠伸進機箱內。

步驟 17

將相機線插回，並確實關閉夾扣。
注意：相機線的銅色金屬面需面向主板或面向自己。

相機線金屬面：




金屬面需面向主板或自己：

插入排線：

夾扣扣上：

步驟 18

將馬達線插回。

步驟 19

將門蓋推至最底，然後鎖回8顆螺絲。

步驟 20

以上步驟完成後，表示門蓋已成功更換。
但因步驟中有移動到門蓋與相機，因此最後一步再請您先執行相機校正，再繼續使用機器。
請參考此頁面：相機校正

#完成
