Ador - Z軸控制板更換

硬體準備內容：

自行準備：

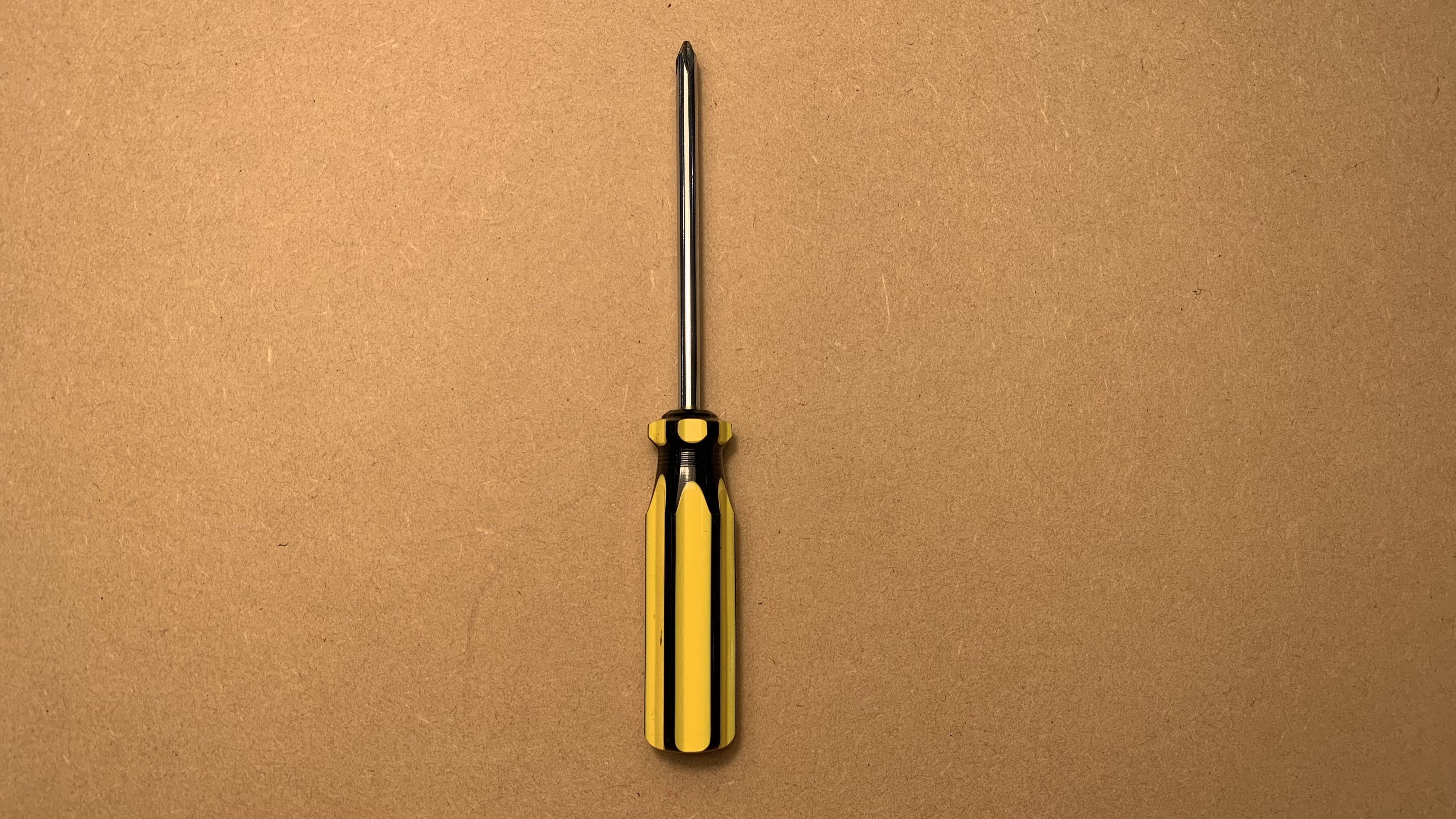

十字螺絲起子

步驟 1

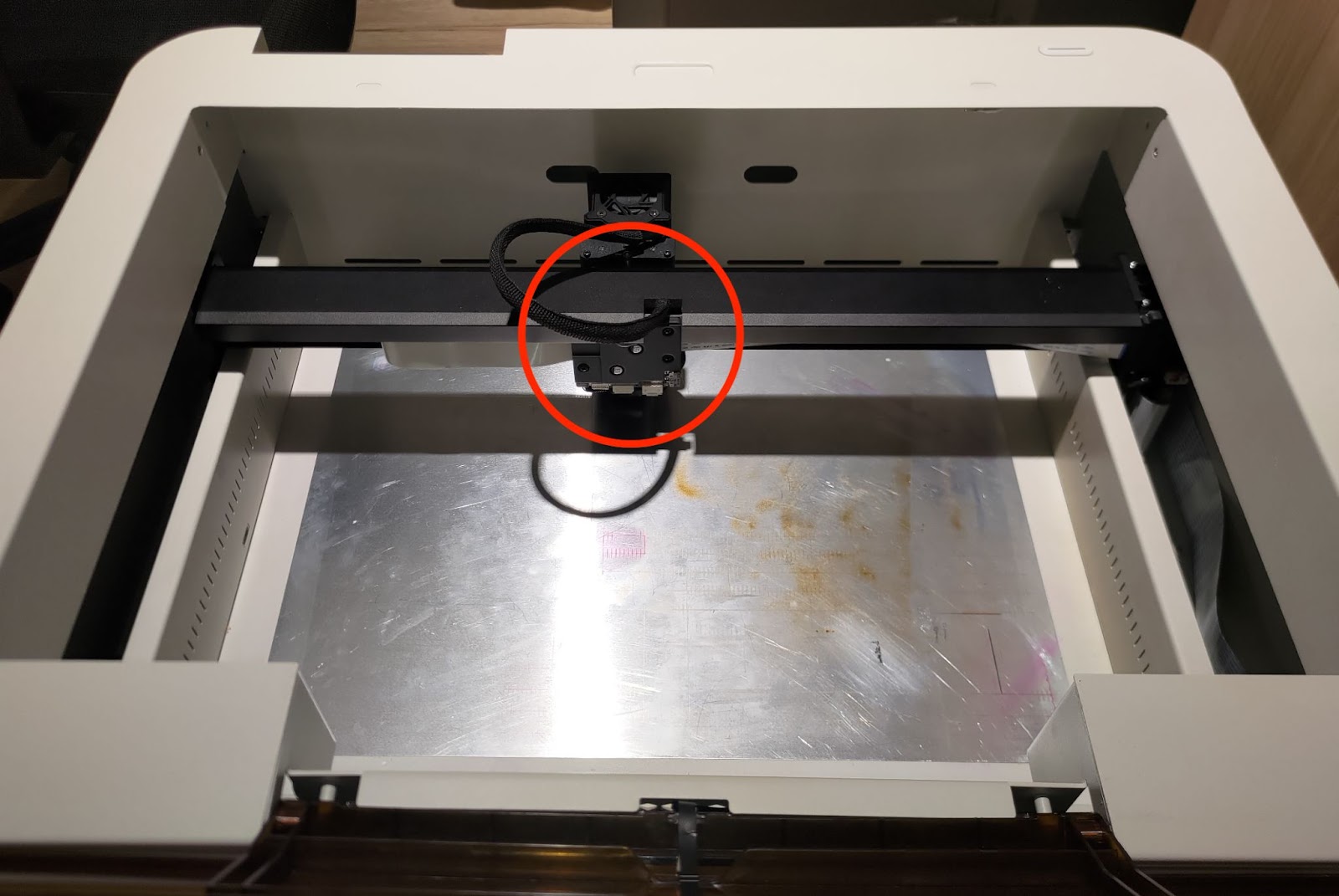

Z軸馬達板位於模組連接座的背面

步驟 2

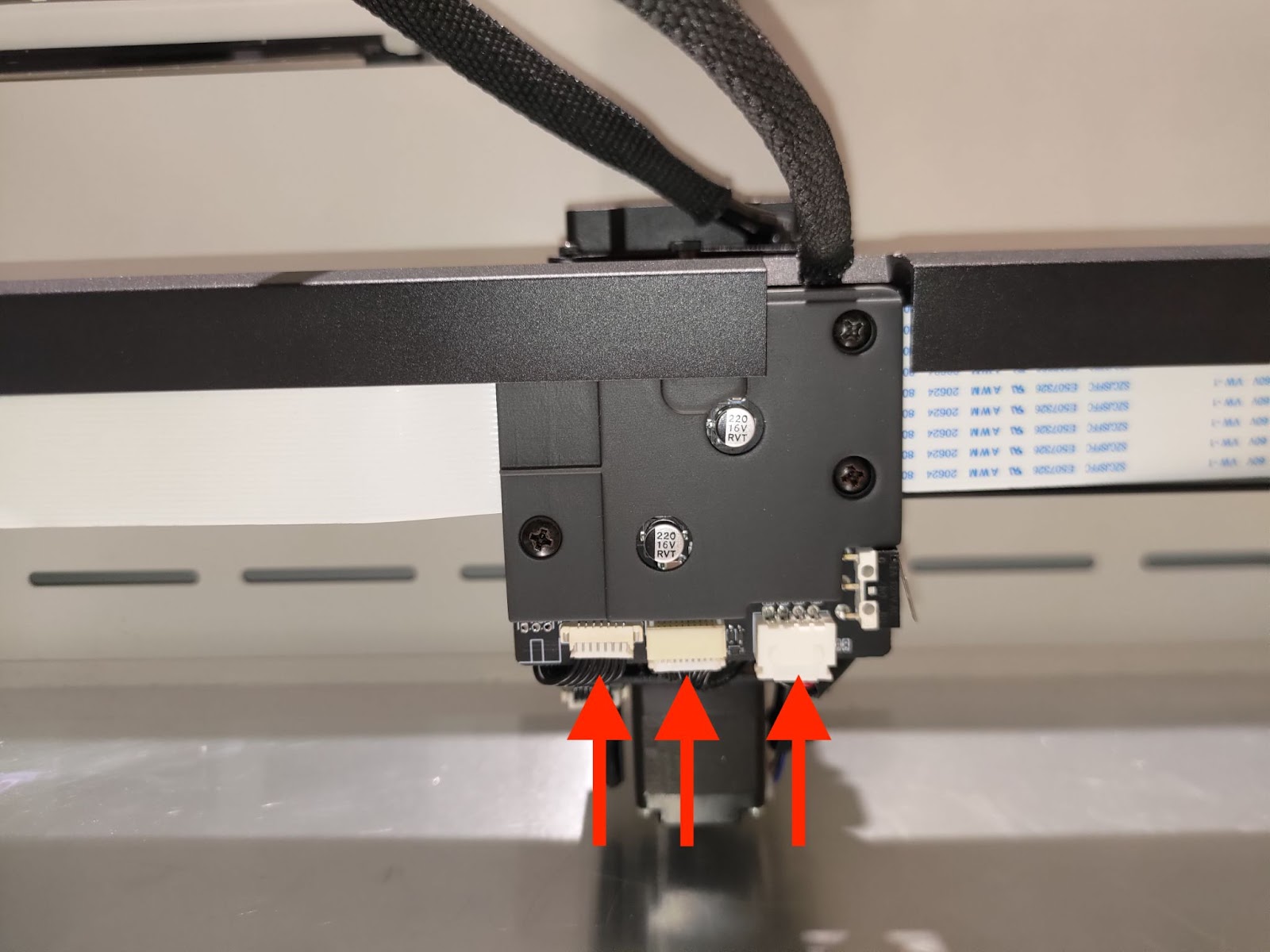

移除下方圖片箭頭處的三條排線

步驟 3

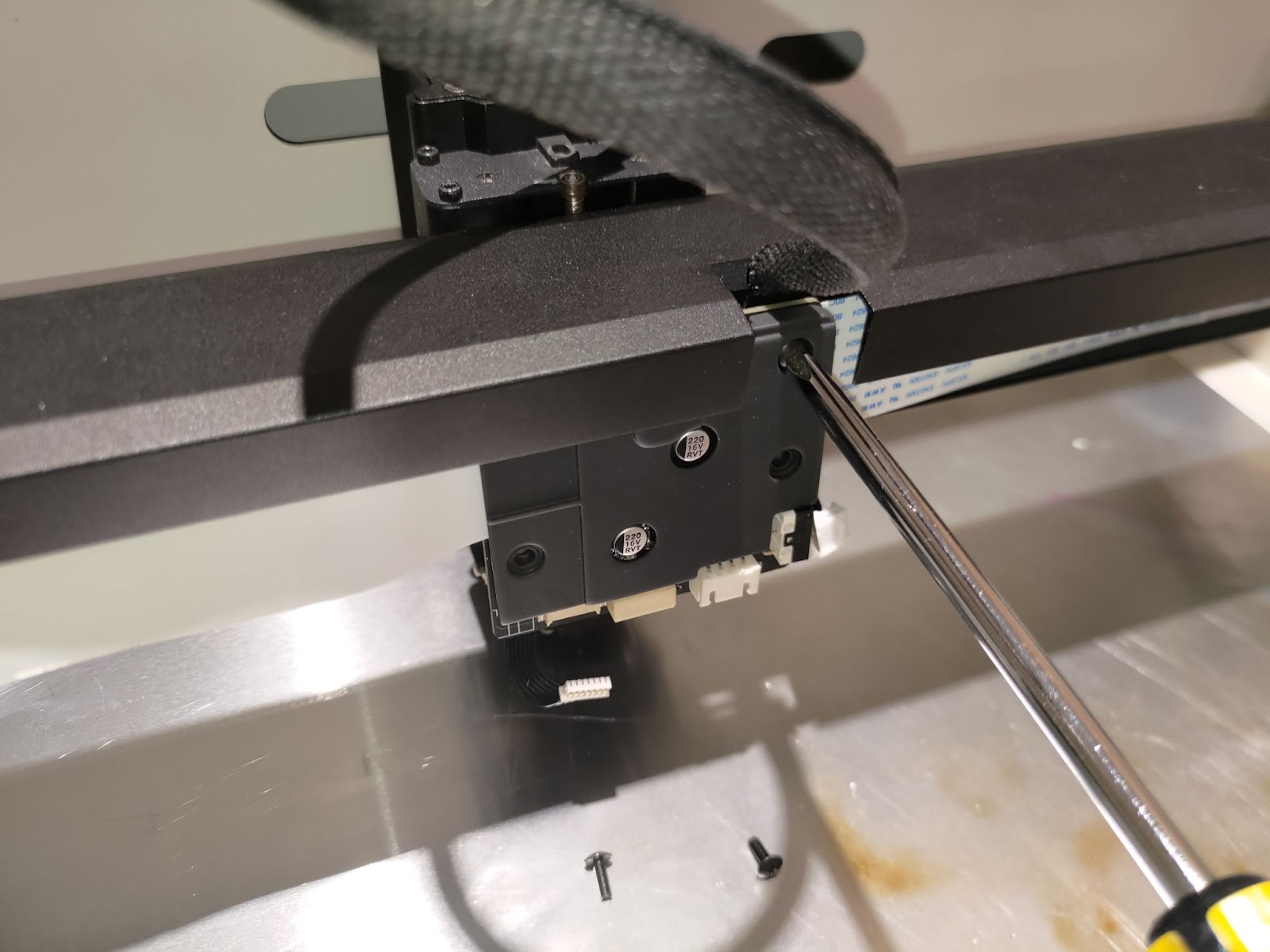

使用十字螺絲起子移除圖片中的三顆螺絲，即可移除保護蓋

步驟 4

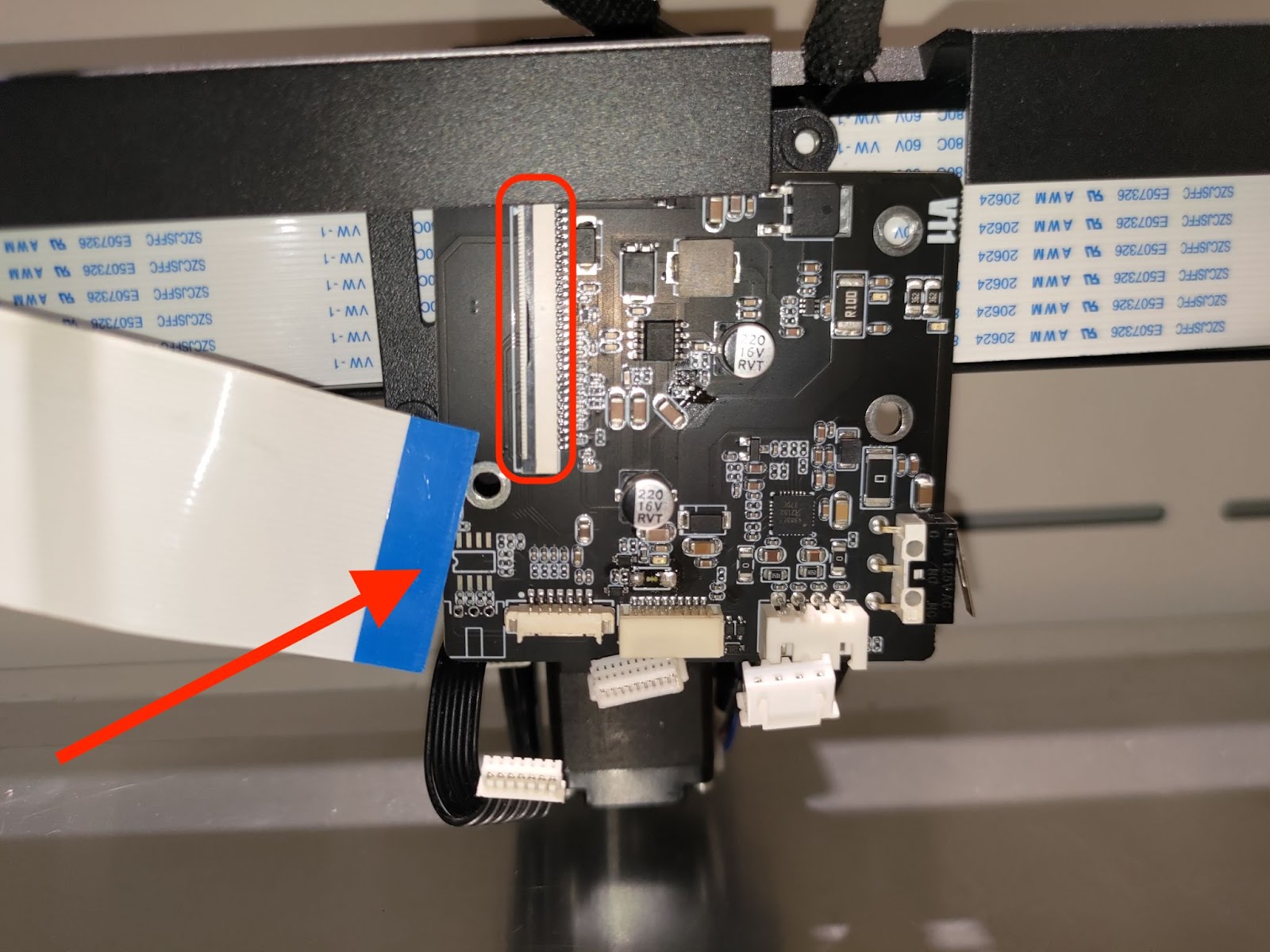

向外扳開下方圖片紅圈處排線連接處的固定器，再移除扁排線

步驟 5

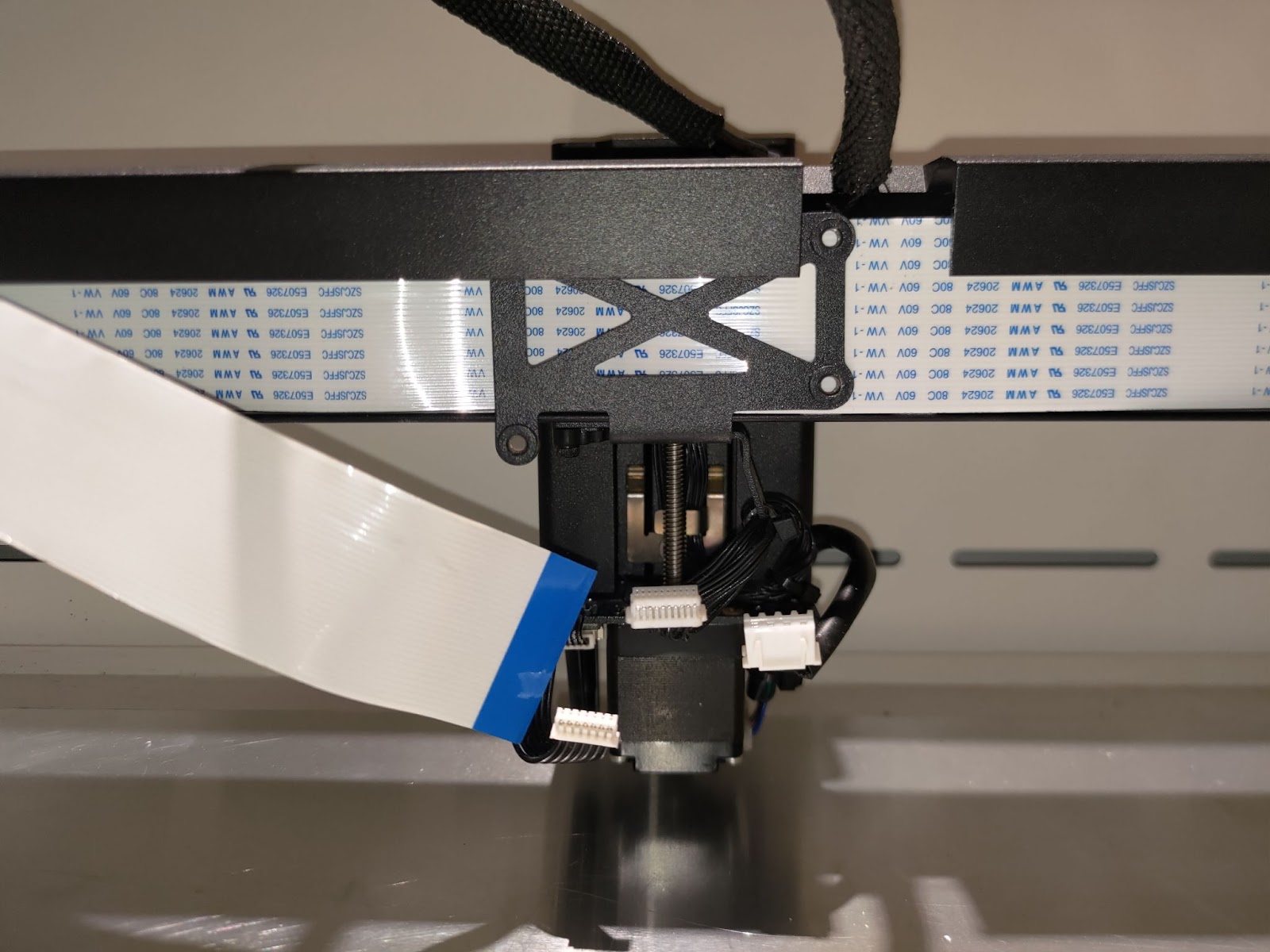

移除舊的Z軸馬達板

步驟 6

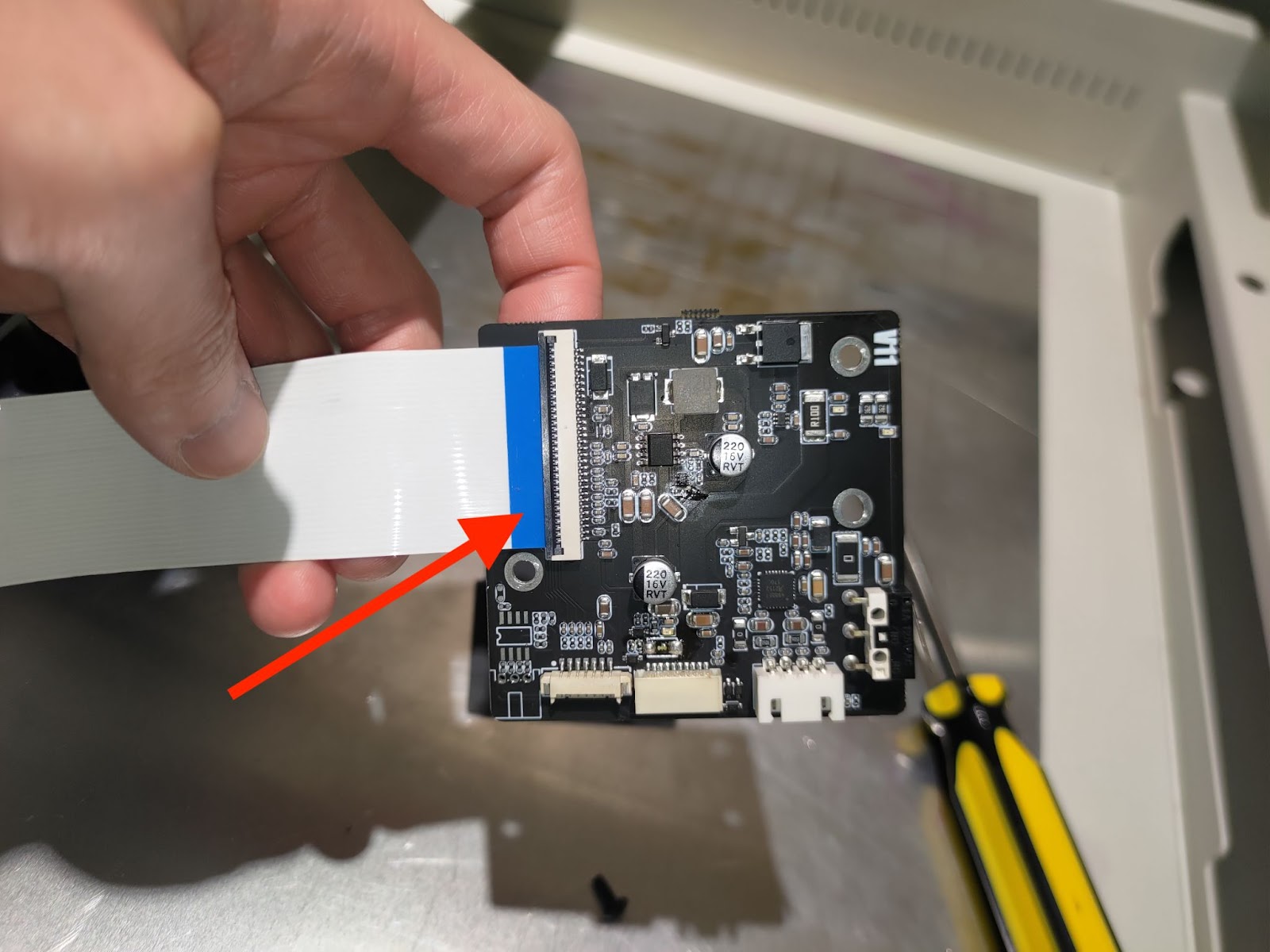

將扁排線連接在新的Z軸馬達板上並押下固定器固定

步驟 7

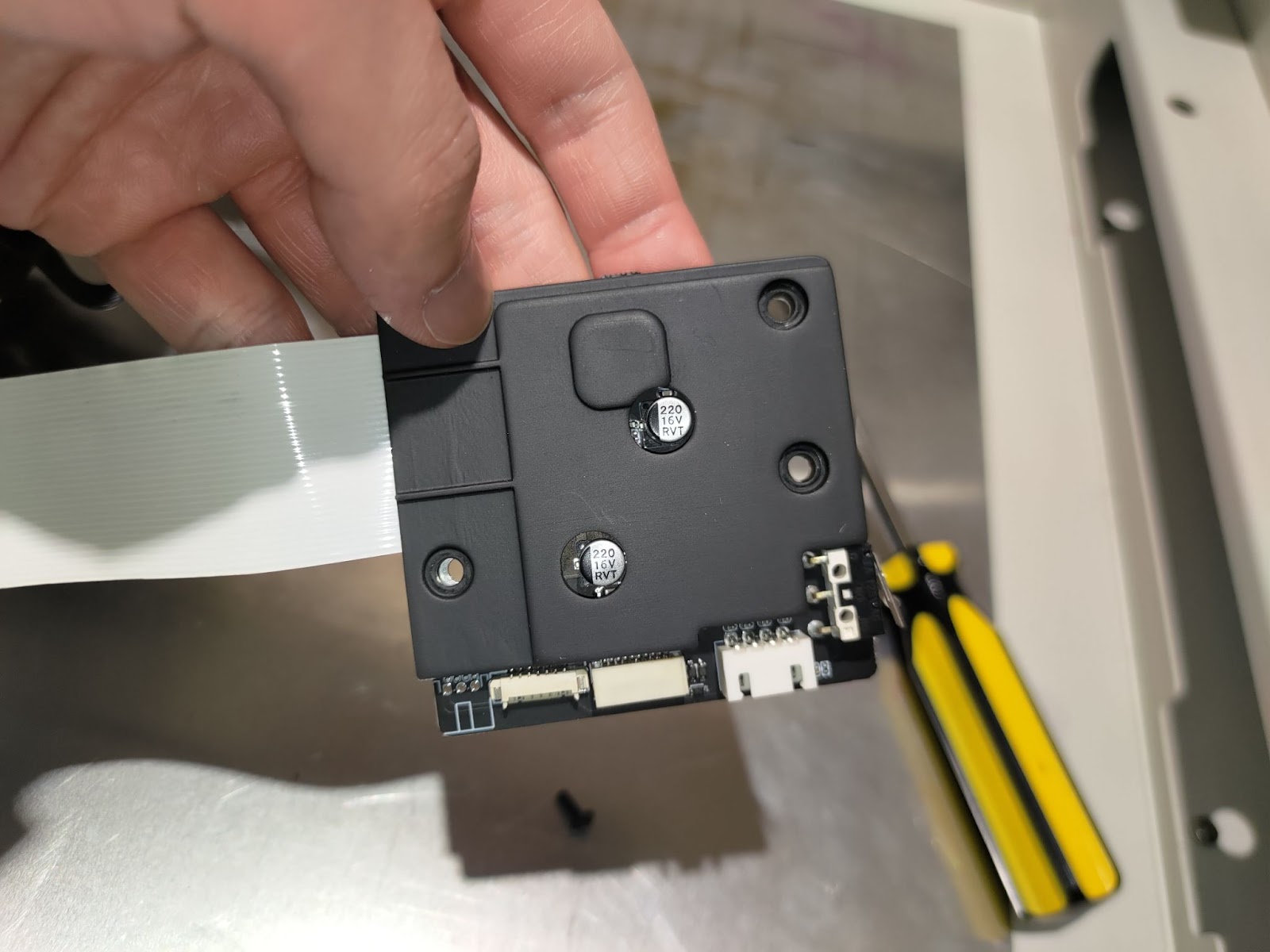

將保護蓋放置於Z軸馬達板上並對齊螺絲孔位

步驟 8

鎖回三顆螺絲

步驟 9

接上下方三條排線

#完成
