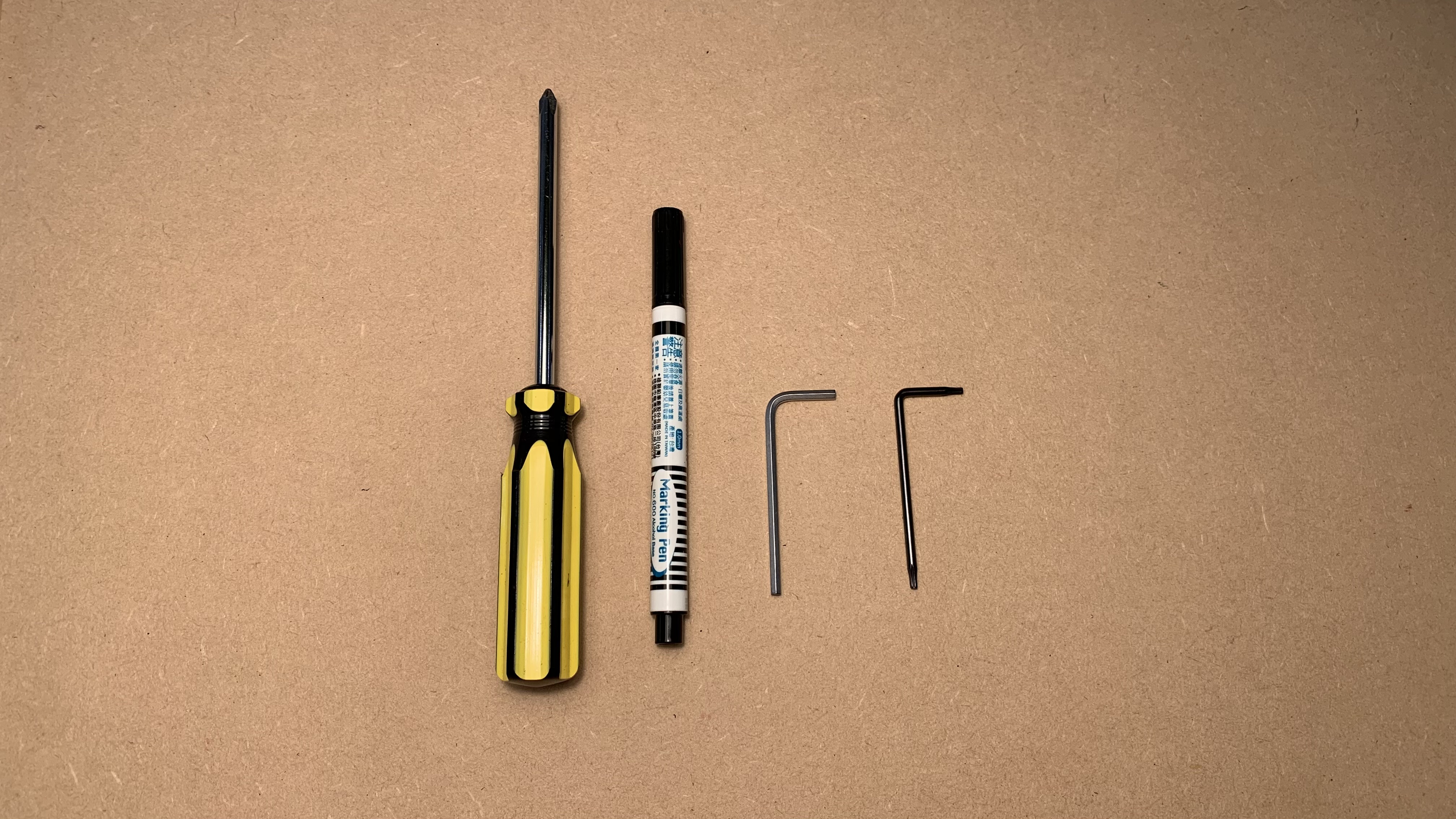

準備工具
- T8星型板手
- 3mm 六角板手
- 十字螺絲起子
- 麥克筆
步驟 0 - 下載機器的相機校正資料
⚠︎ 如果您的機器無法正常開啟或連線至電腦，請聯絡客服以取得機器的相機校正資料。
- 請參考韌體更新教學，將機器韌體更新至5.1.17或以上的版本
- 請下載並開啟Beam Studio 2.3.1或以上的版本

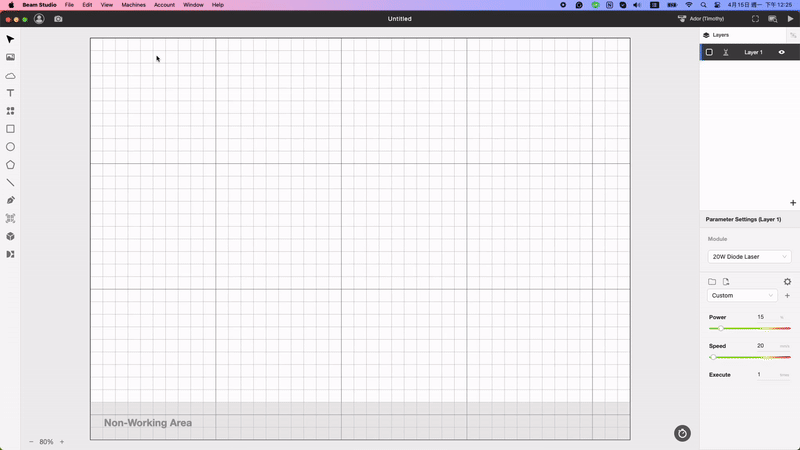

- 選擇Beam Studio上方工具列的「機器→選擇機器名稱→相機校正資料→下載資料」
下載的檔案名稱會是機器名稱的.zip檔，例如：Ador (Timothy).zip
步驟1 - 機器關機並移除電線，然後將機器翻轉至背面
步驟2 - 標記靠近USB孔位的螺絲及腳墊
標記的目的是因為這一顆螺絲會比其他三顆螺絲短，短的螺絲需要在相同的位置。
步驟3 - 鬆開底蓋的螺絲
T8 螺絲 x 6 ＆ 3mm 內六角 x 4
步驟4 - 將機器翻回正面，並鬆開側邊的兩顆螺絲
T8 螺絲 x 2
步驟5 - 用麥克筆在兩側的螺絲孔上做記號
做記號的目的是最後裝回時，會需要知道有做記號的那一面是朝外，面向工作區域。
步驟6 - 將模組架朝風扇的方向推到最後面
步驟7 - 將上機殼抬起，放在螺柱上，注意線材不要被機殼夾住
抬起後照片：
抬起後，機殼架在螺柱上範例:
抬起影片(機殼內拍攝)：

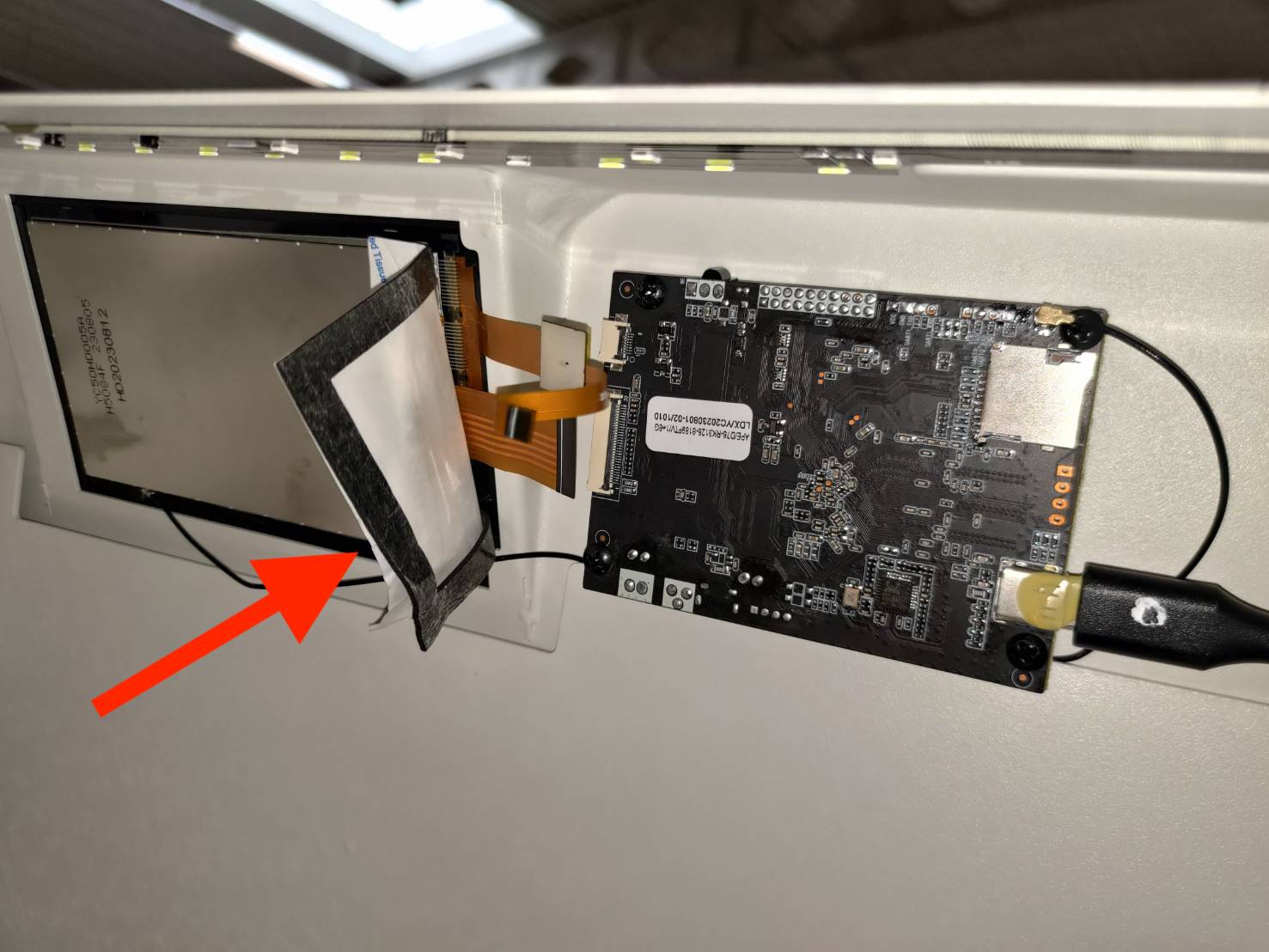

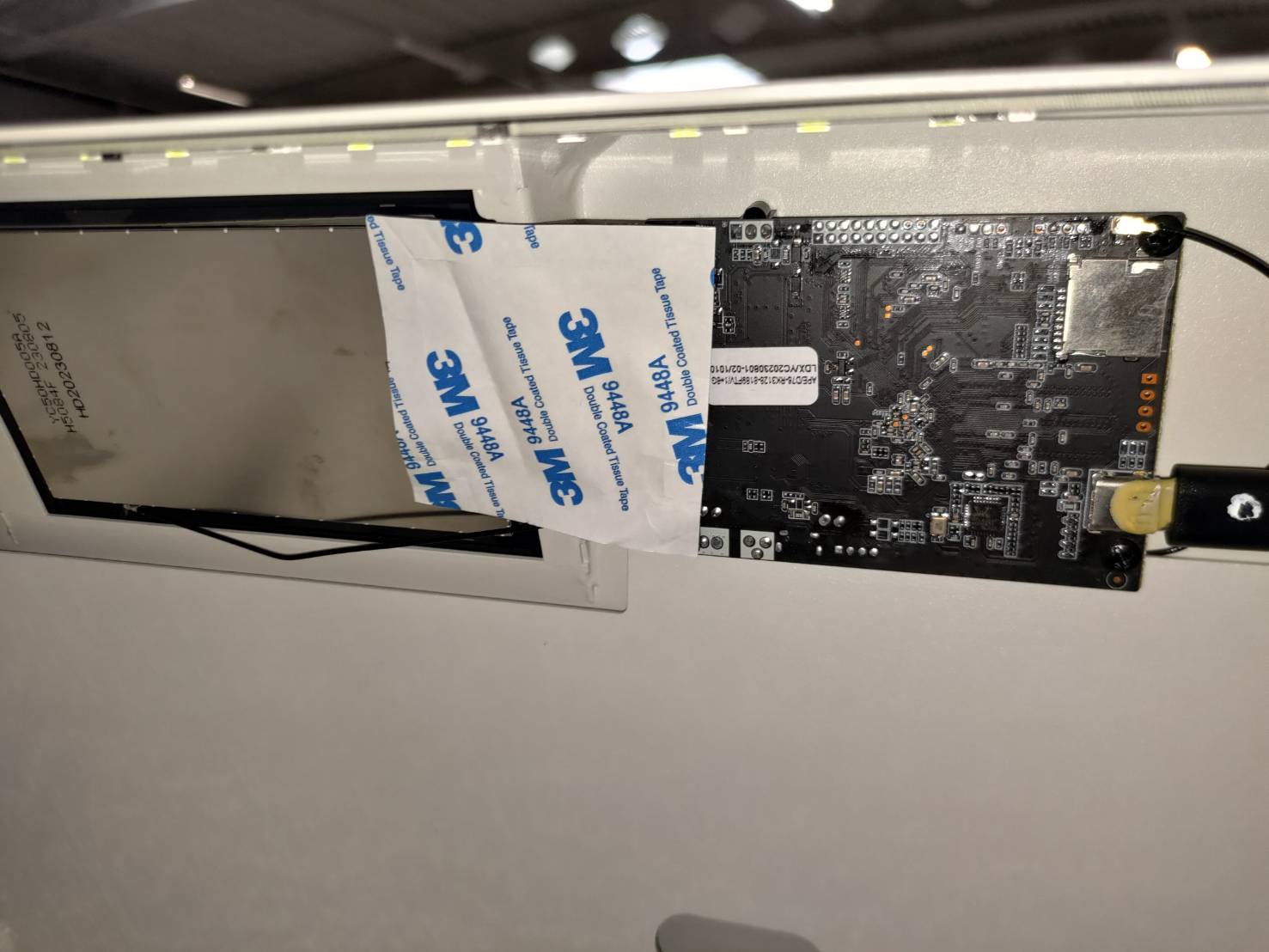

步驟8 - 把3M泡棉膠往螢幕側反折

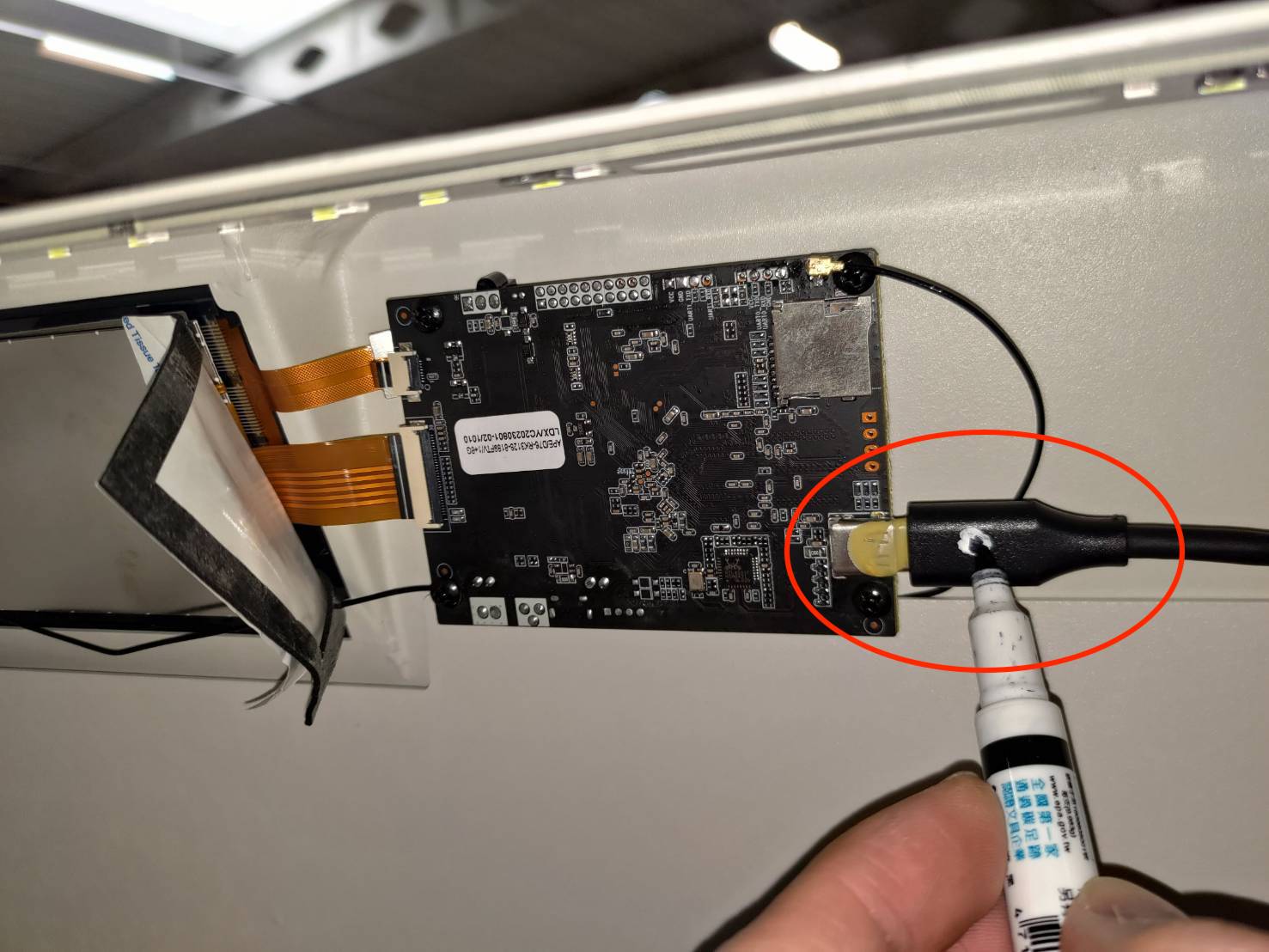

步驟9 - 用筆在USB-C上做記號
此目的是因為這一條USB-C有方向性，必須知道正確的方向。
可以用黑筆在白點上面做個記號，表示此面在後面的安裝會面向自己。

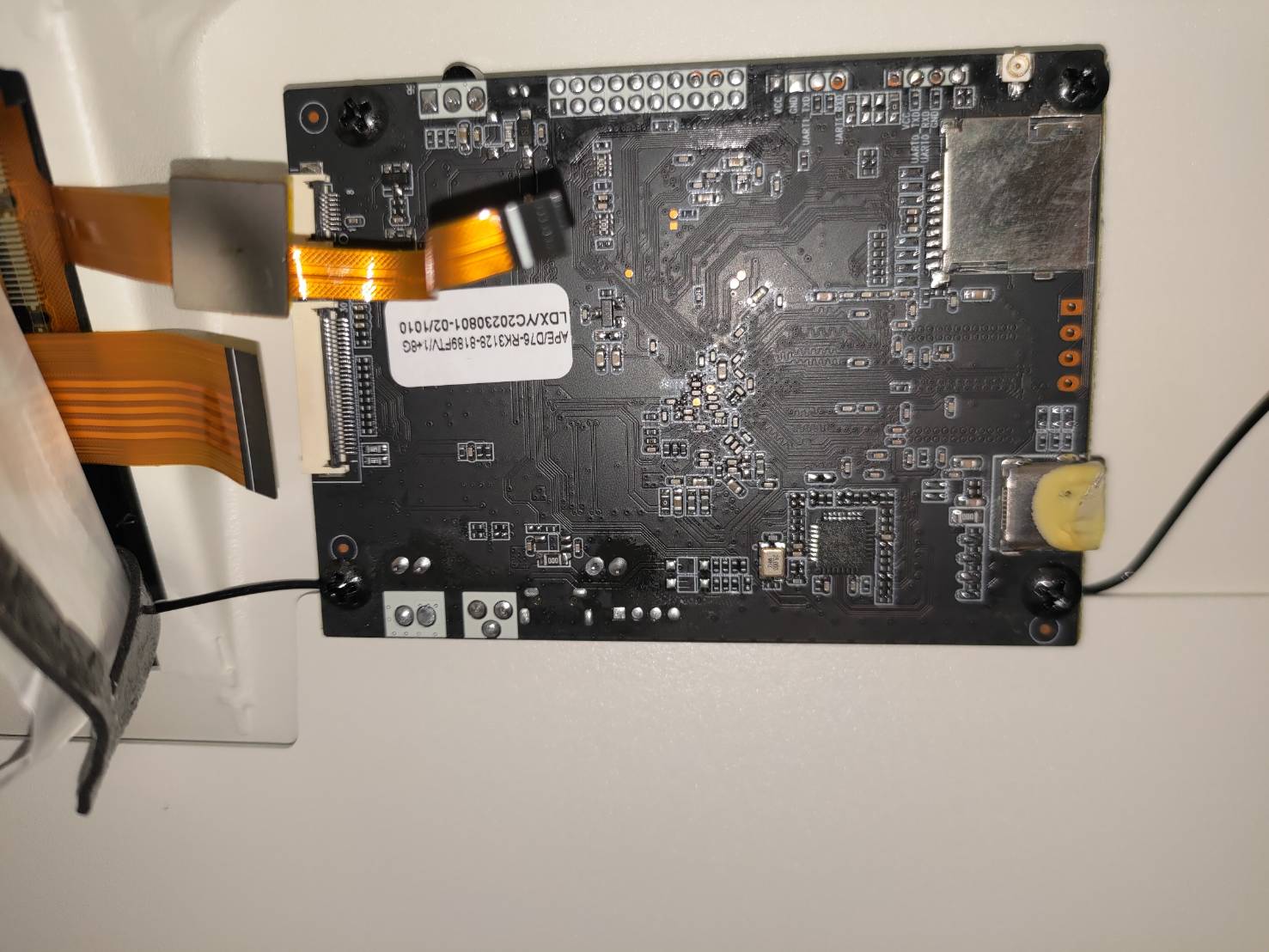

步驟10 - 拍照記錄位置
此目的是為了之後排線的安裝，用以確定排線有正確插入RK版，以及USB-C的方向。

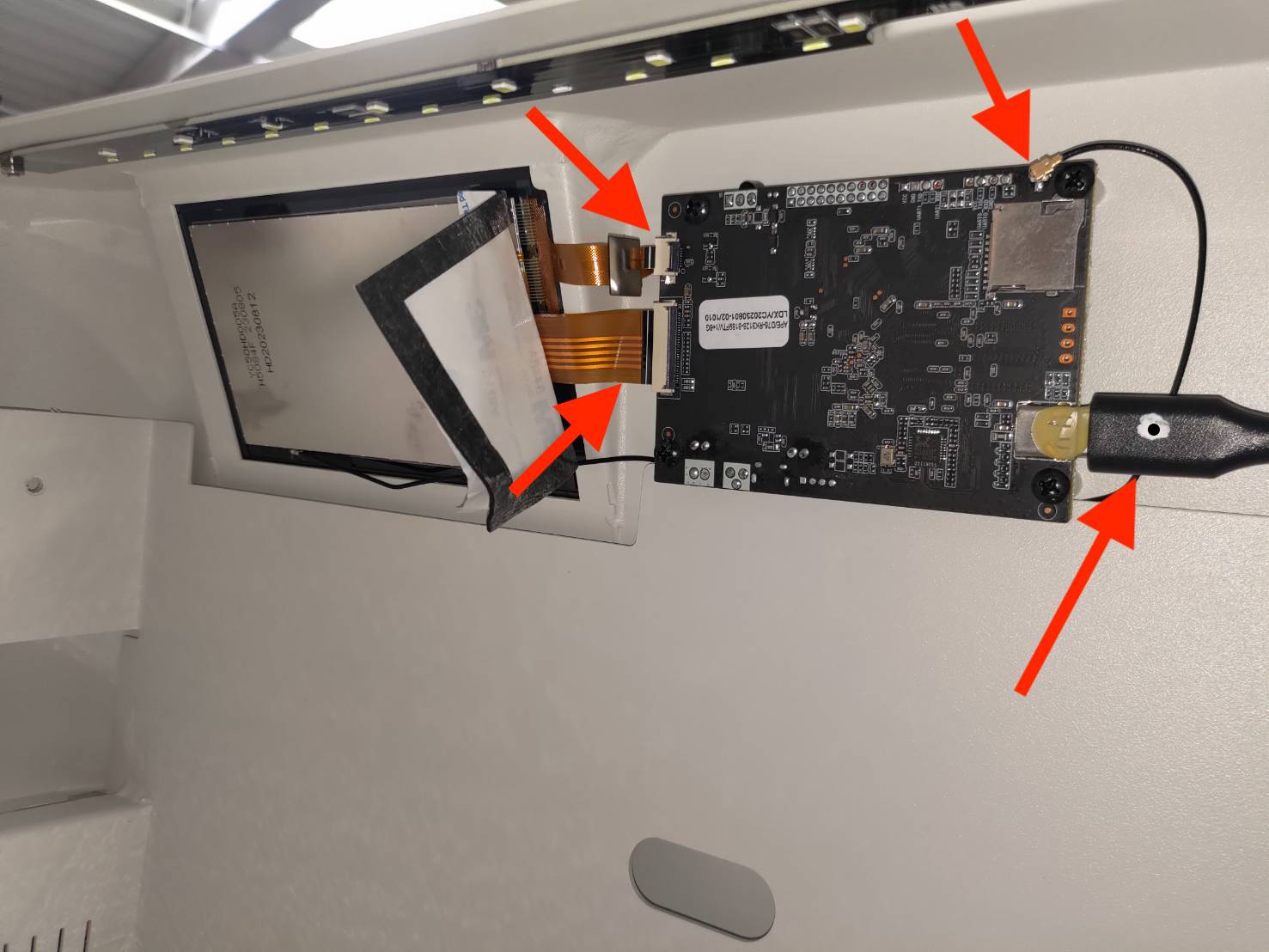

步驟11 - 拔除排線、USB-C、WIFI天線

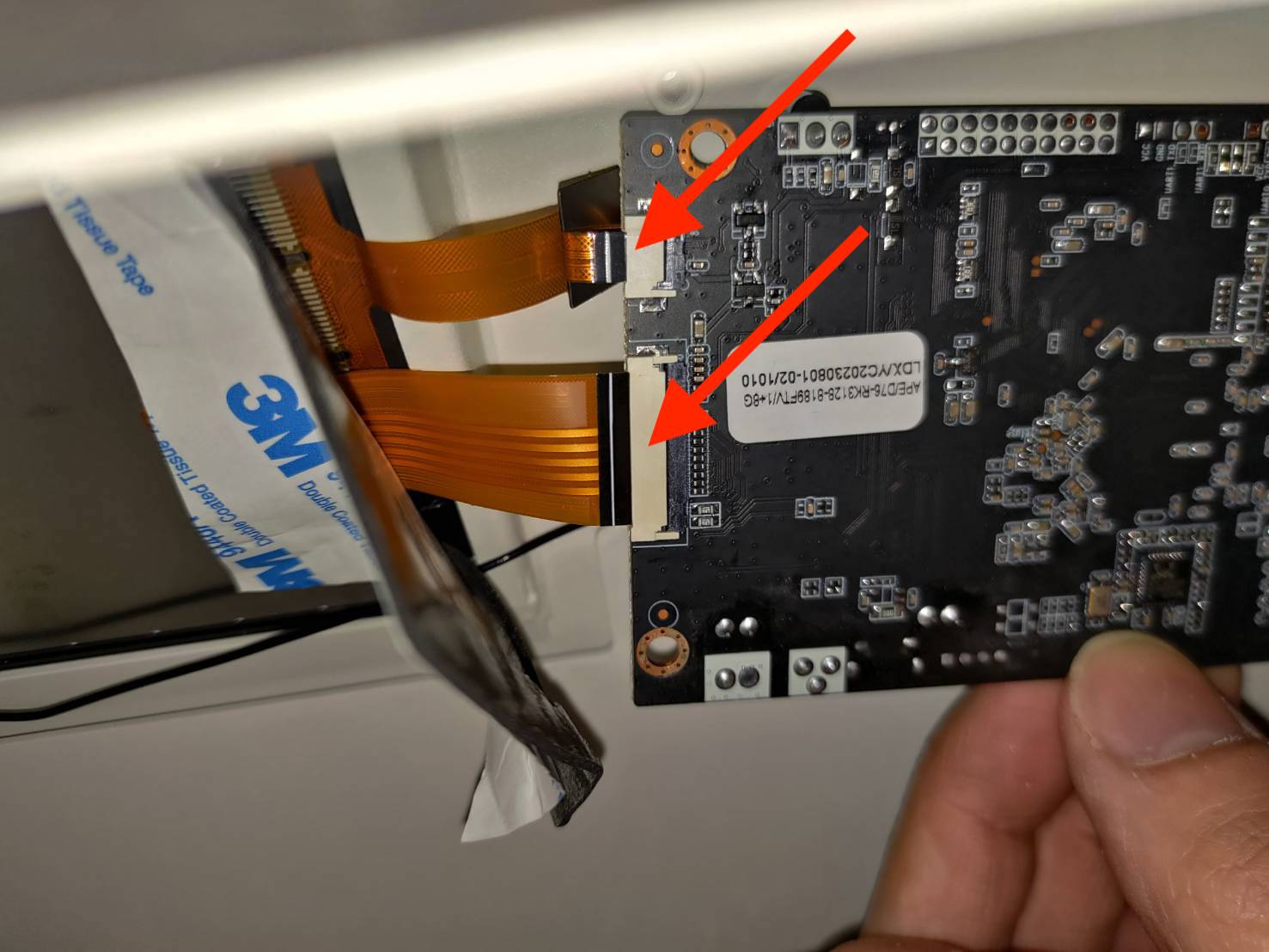

注意左側批線的卡扣需要先扳開，才能將排線抽出。

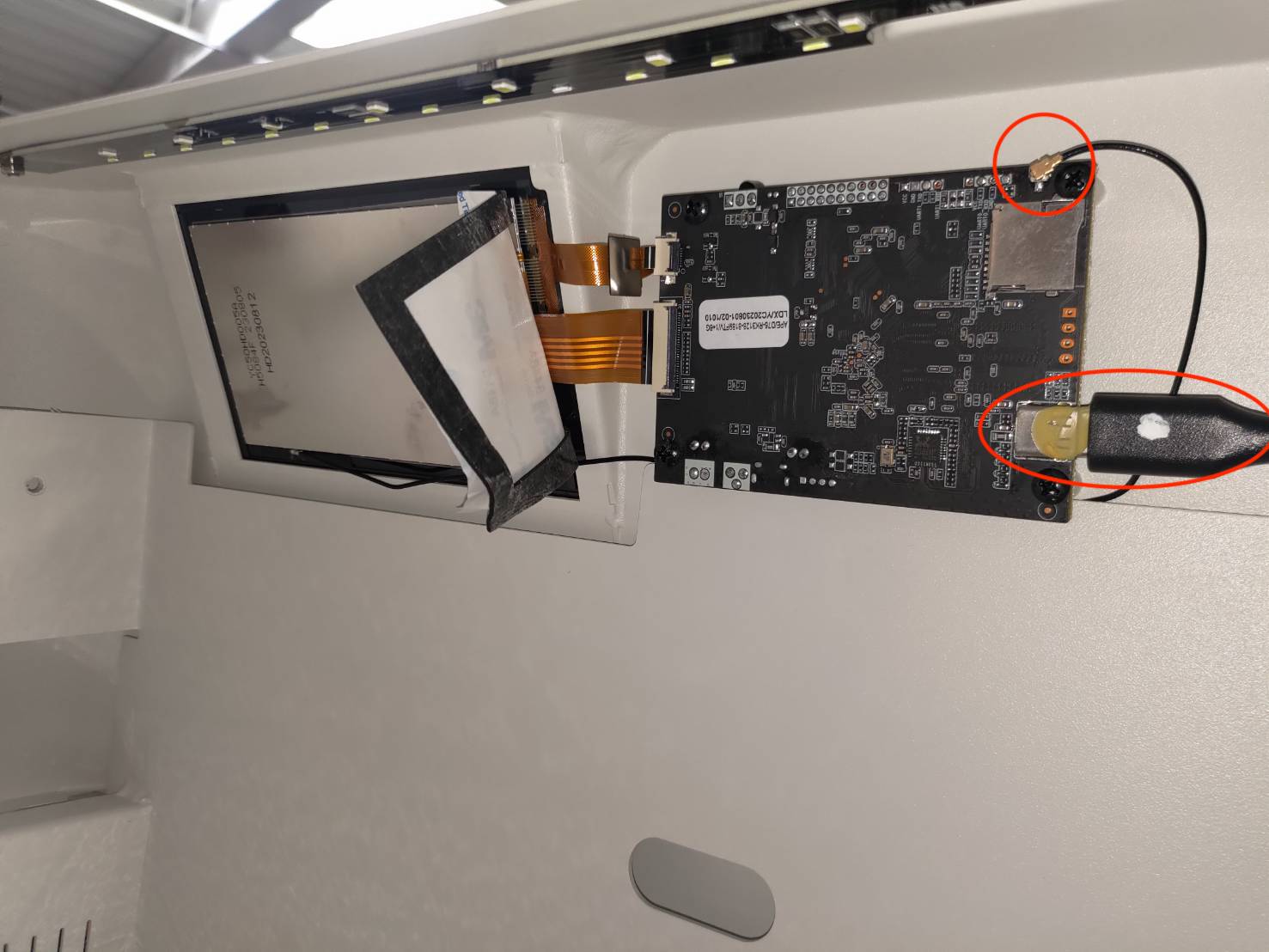

USB-C & WIFI天線位置：
全部移除後：

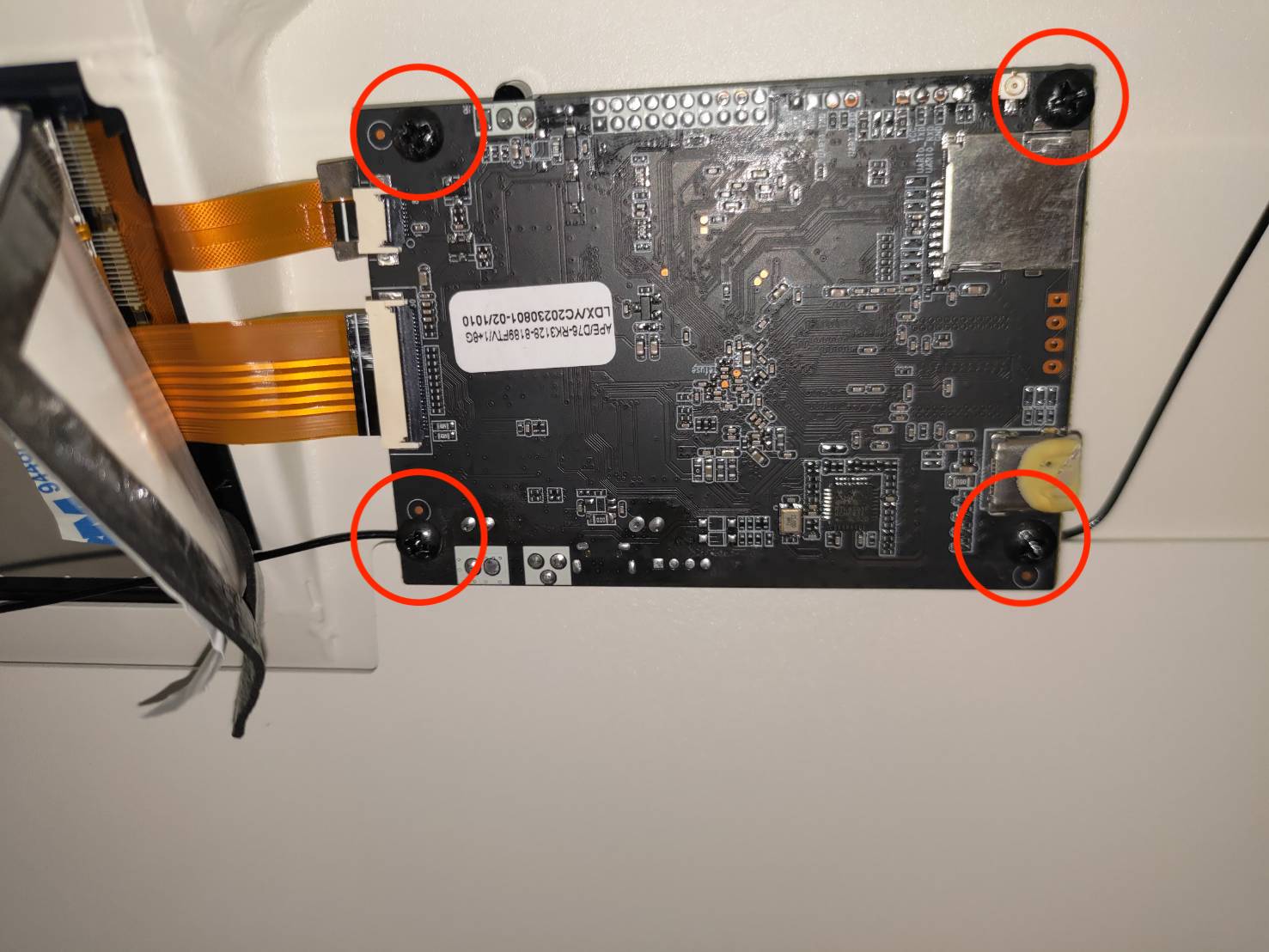

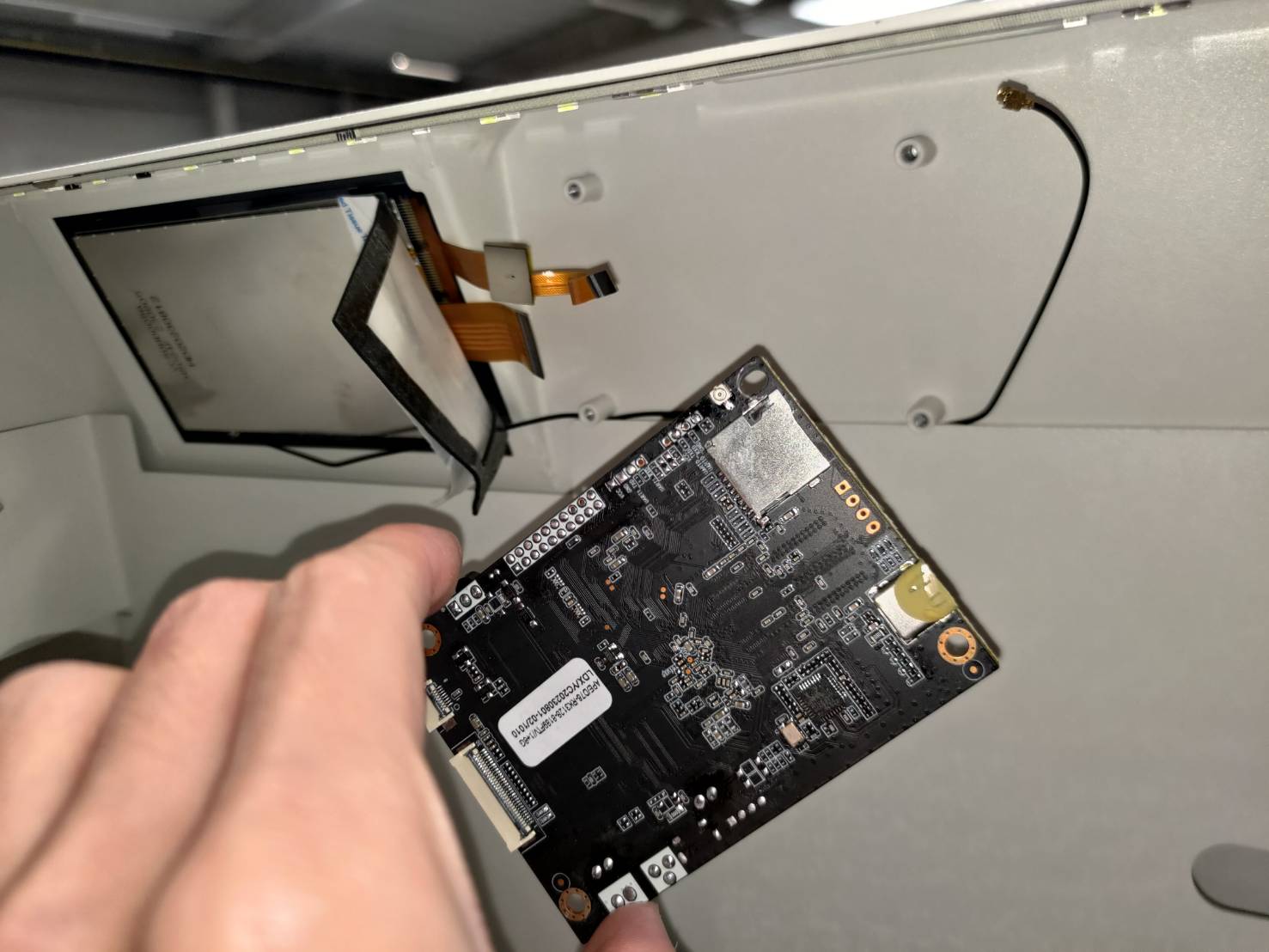

步驟12 - 鬆開四顆十字螺絲，RK版即可完全拆除

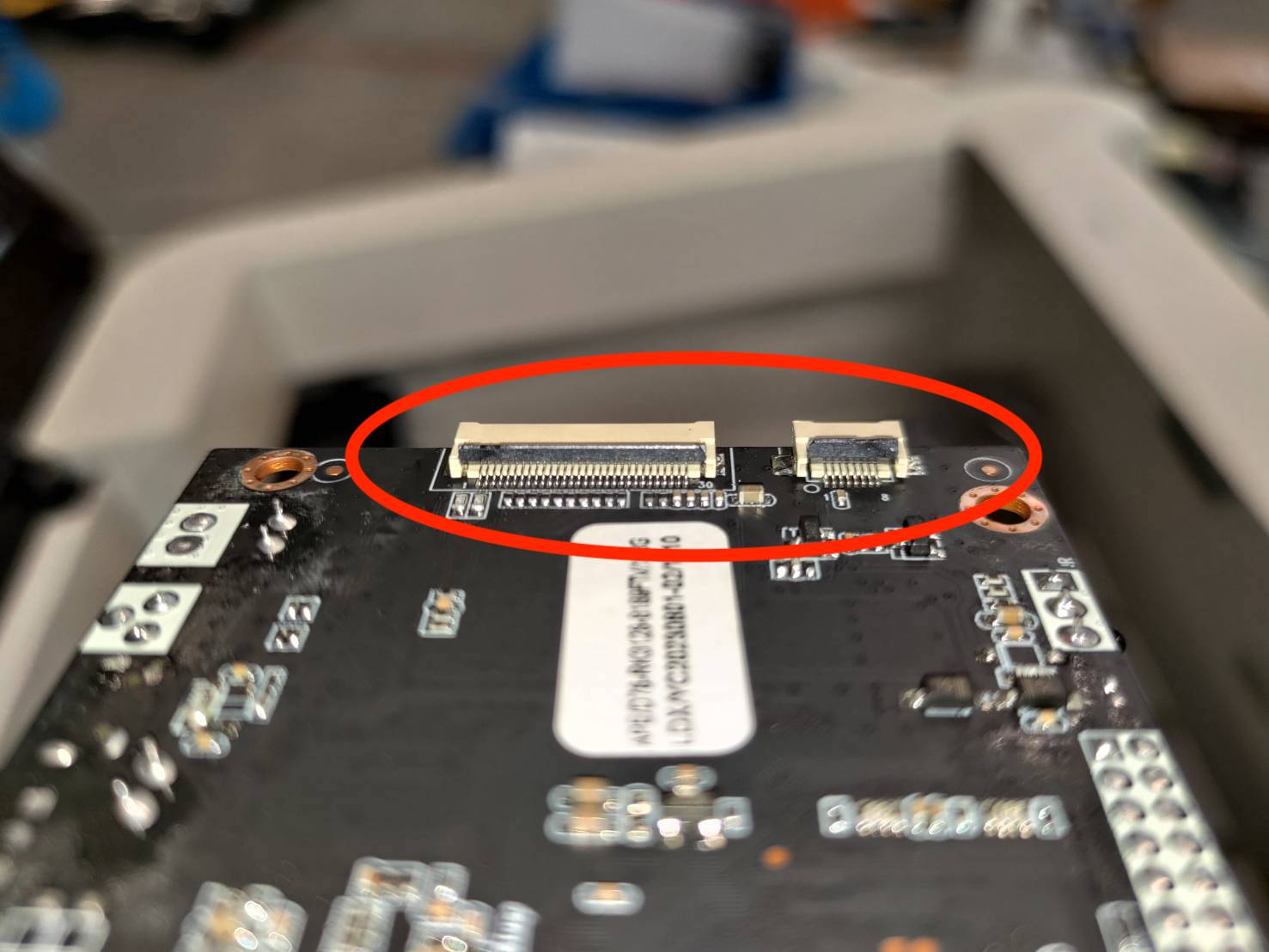

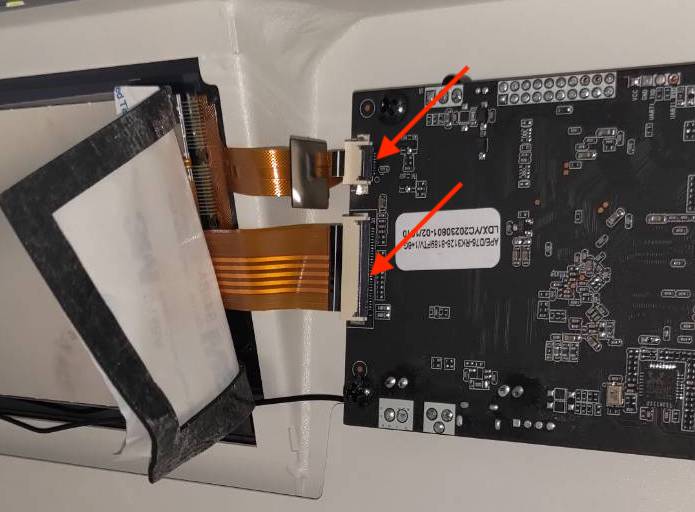

步驟13 - 將兩條排線先插入新的RK板，注意卡扣必須打開
步驟14 - 鎖回四顆螺絲
步驟15 - 將USB-C & WIFI天線接回，注意USB-C的方向
步驟16 - 將3M泡棉膠貼回原處
步驟17 - 將機殼放回原始的位置
注意：有做記號的兩個螺絲孔應該要朝外 (工作區域側)
復原範例：

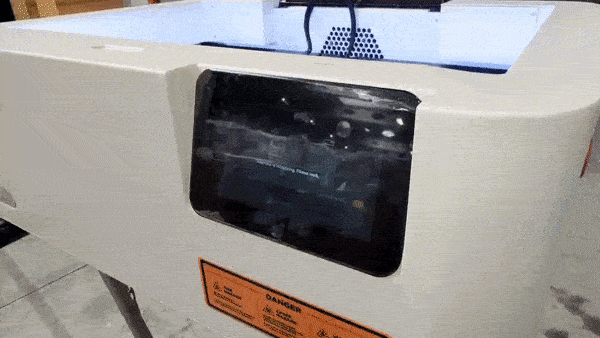

步驟18 - 開機測試，確定頁面讀取與觸控正常
注意：請不要按到歸零！
- 如果無法正常開機，畫面無顯示，請重新插拔排線，參考步驟7 - 步驟17。
- 如果可正常開機，畫面有顯示，但螢幕觸控異常，請確定USB-C的方向，參考步驟15。
步驟19 - 確認開機正常後，將兩顆側邊螺絲鎖回
步驟20 - 機器關機並移除電線，機器翻到背面，鎖回所有螺絲及腳墊 (注意有做記號的腳墊)
建議：
螺絲都先鎖一半就好，不需要全鎖緊，等到所有螺絲都上去後，再一次將全部螺絲鎖緊。
此目的是為了防止如果都先鎖緊了，某些螺絲孔位可能會對不準，無法鎖進去的狀況。
步驟21 - 機器翻回正面，手動前後移動模組架
- 如果沒有干擾，安裝結束。
- 如果模組架被卡住，無法移動，或是無法推到底(風扇側)，請將靠近USB孔的腳墊螺絲鬆開一些，再嘗試移動。
步驟 22 - 開啟機器電源並上傳機器的相機校正資料

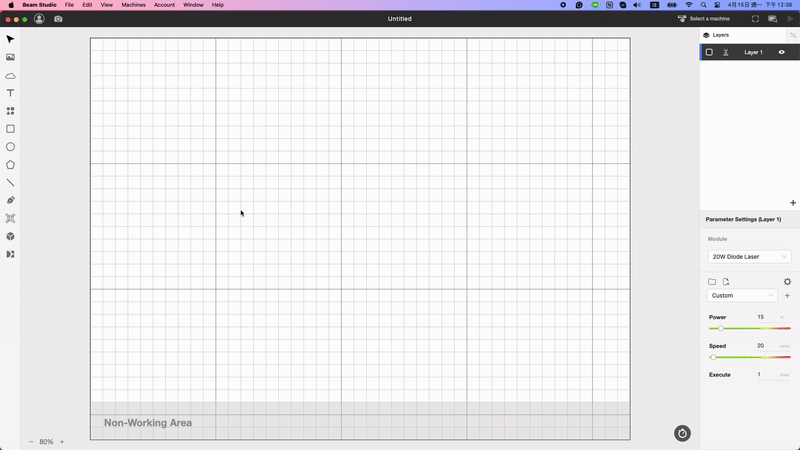

開啟Beam Studio 2.3.1或以上的版本，選擇上方工具列的「機器→選擇機器名稱→相機校正資料→上傳資料→選擇 步驟0 所下載的檔案」
步驟 23 - 執行相機校正（二極體模組）
請參考此篇相機校正教學再次執行相機校正，以確保預覽結果正確。
#完成
