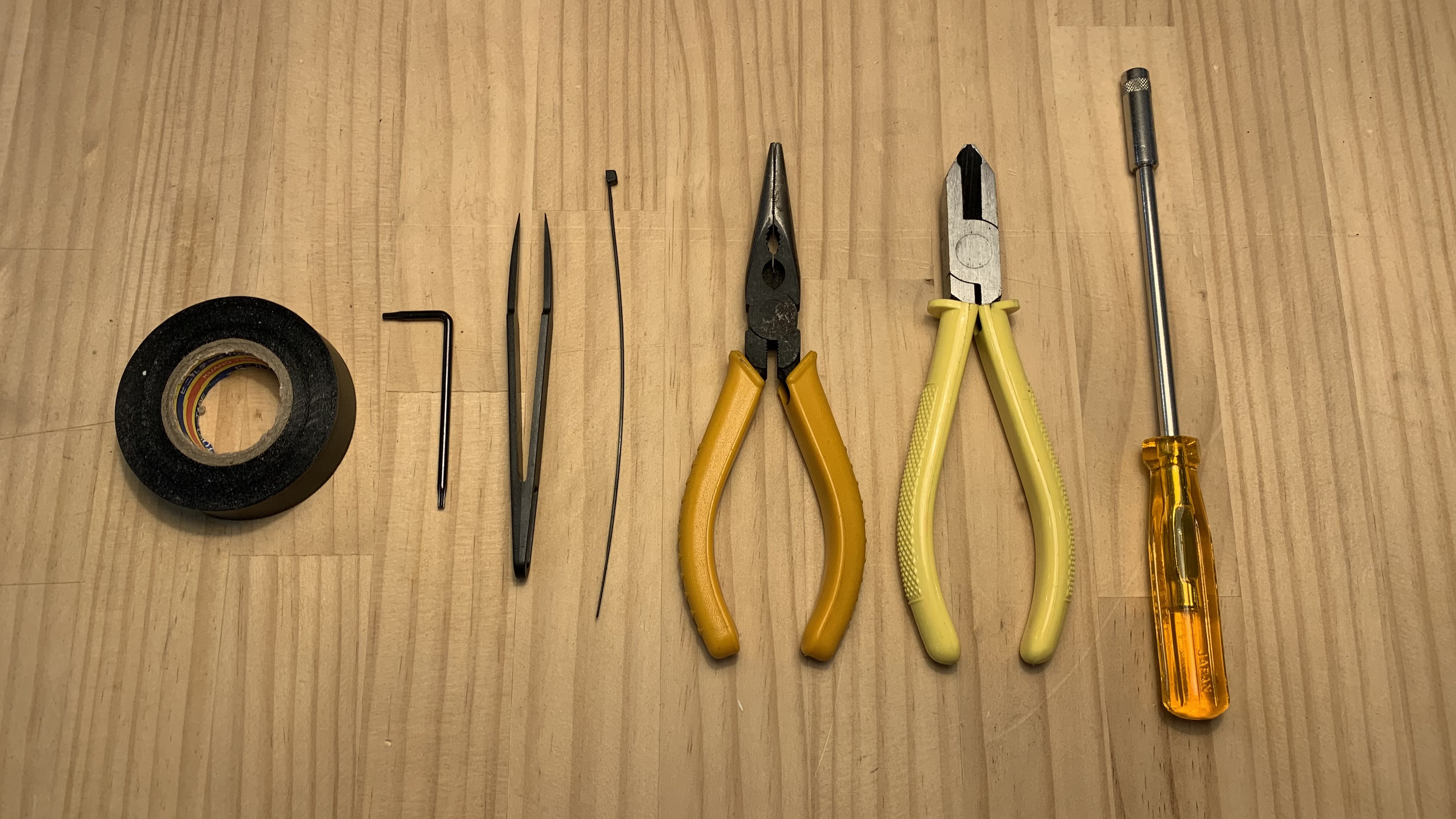

準備工具：
- T8 星型螺絲起子
- 5.5mm 內六角套筒
- 斜口鉗
- 尖嘴鉗
- 束帶或膠帶
- 鑷子
步驟 1
關閉機器電源並移除電源線
步驟 2
使用T8星型螺絲起子移除機箱內背部的8顆螺絲，即可鬆開鈑金及門蓋（鈑金與門蓋是連接在一起的）
步驟 3
先將鈑金及門蓋往前推或往後拉一點距離，製造出手部空間即可，如影片下方影片範例
步驟 4
移除圖片中的馬達線（移除馬達線後才會比較好移除相機線）
步驟 5
移除相機線，移除的方式為先將卡扣打開，然後再抽出相機線（使用鑷子會比較方便操作）
卡扣關閉：
卡扣打開：
抽出相機線：
步驟 6

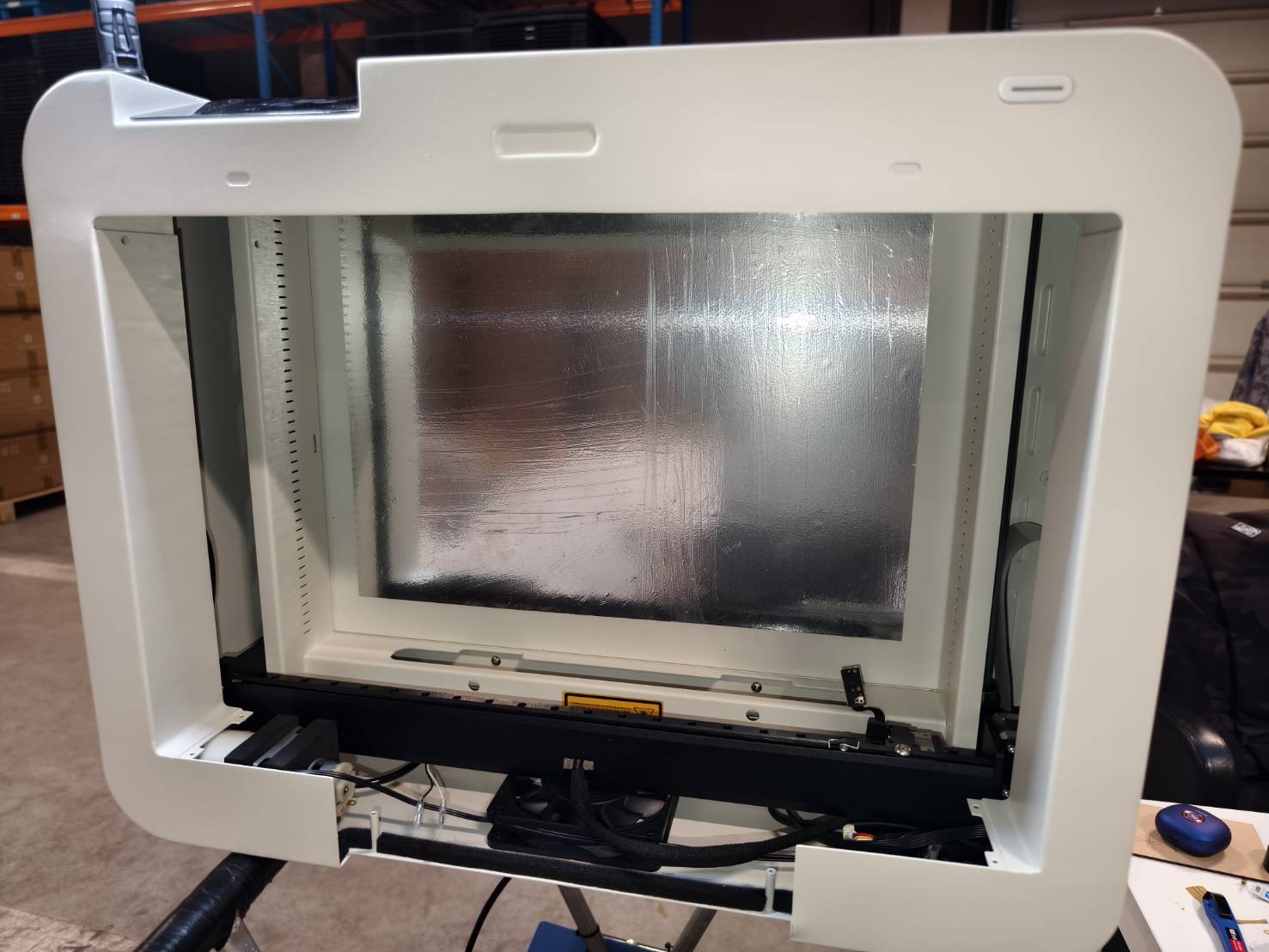

將門蓋與鈑金移除
步驟 7

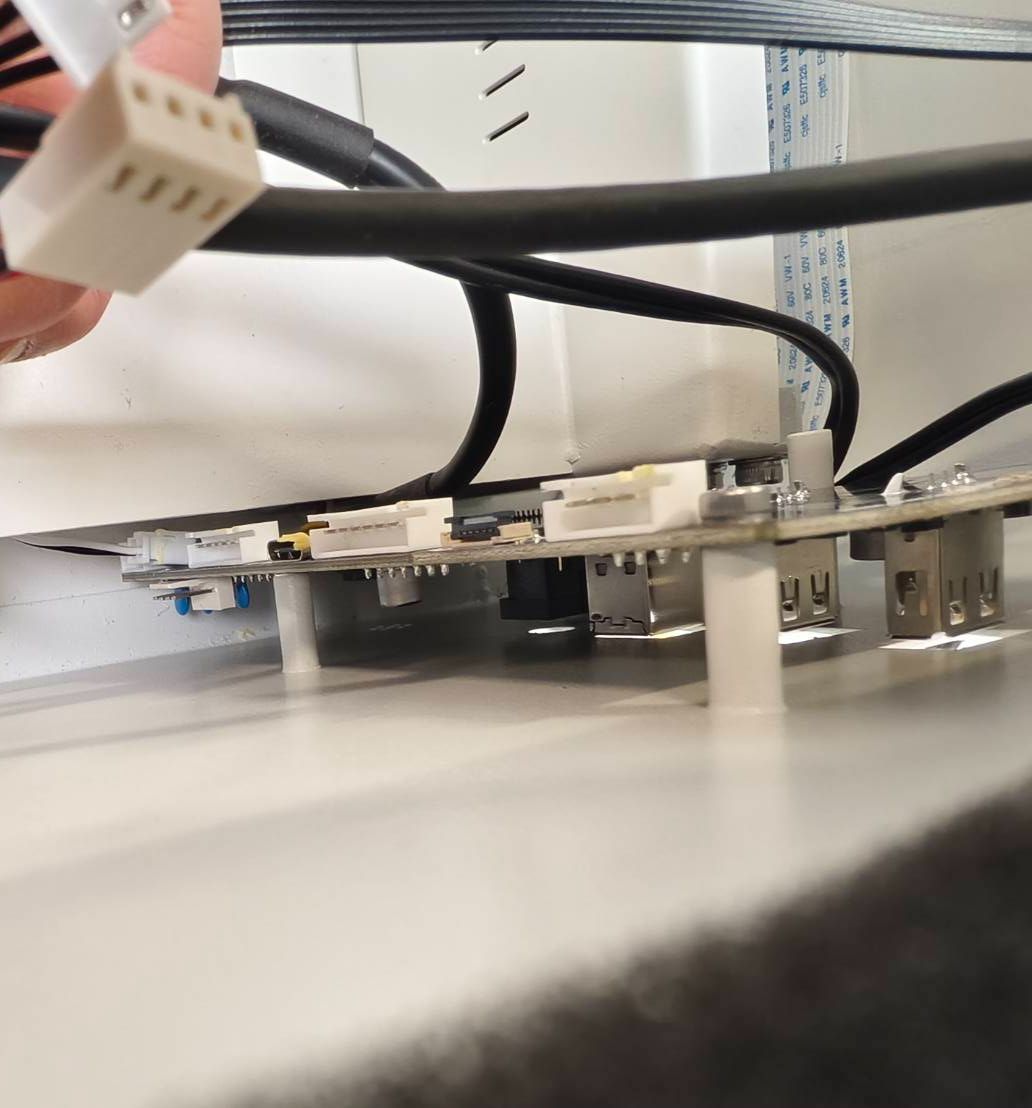

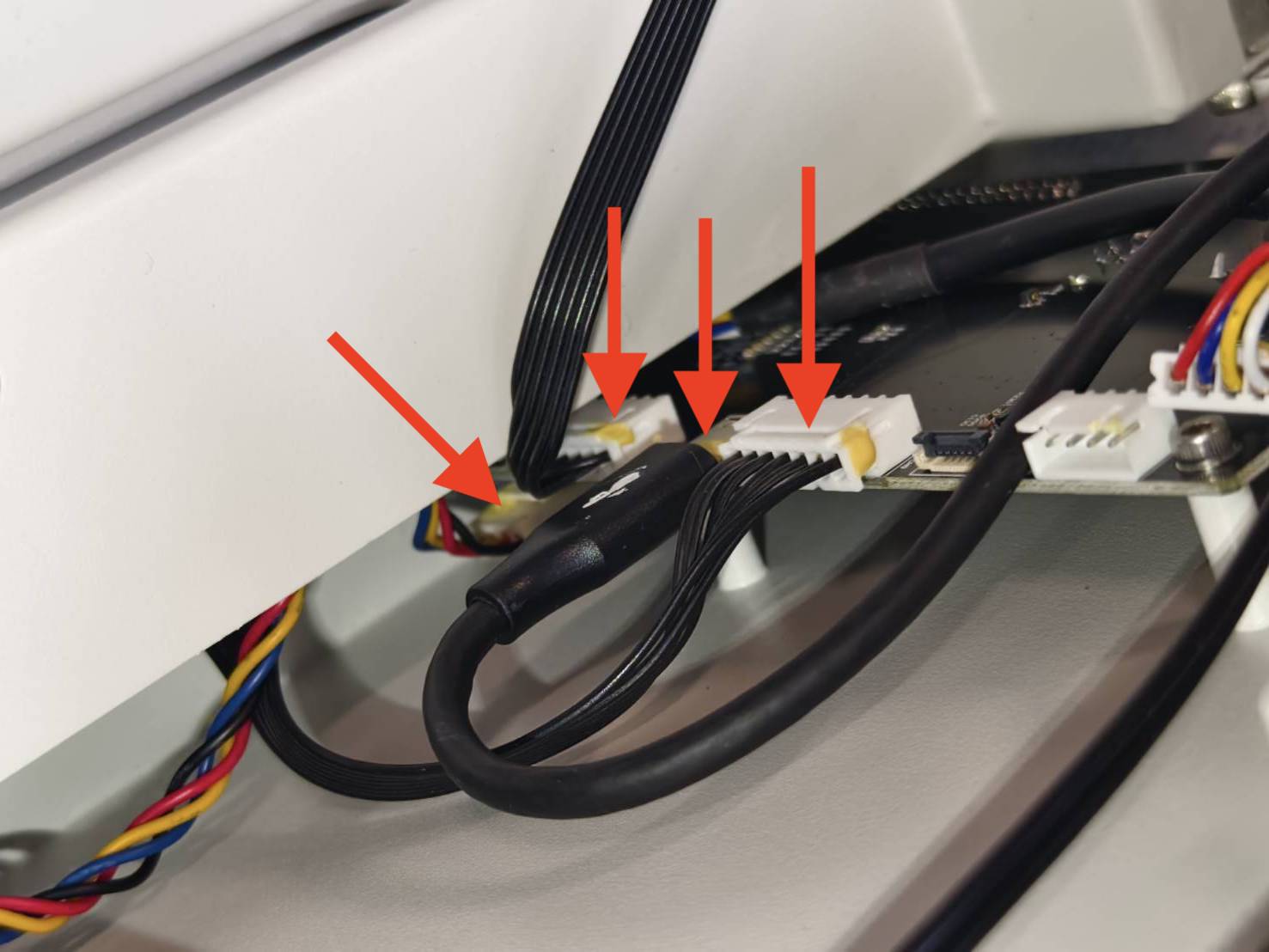

移除主板上最底部2pin排線以外的其他四條線路（使用鑷子會比較方便操作）
步驟 8

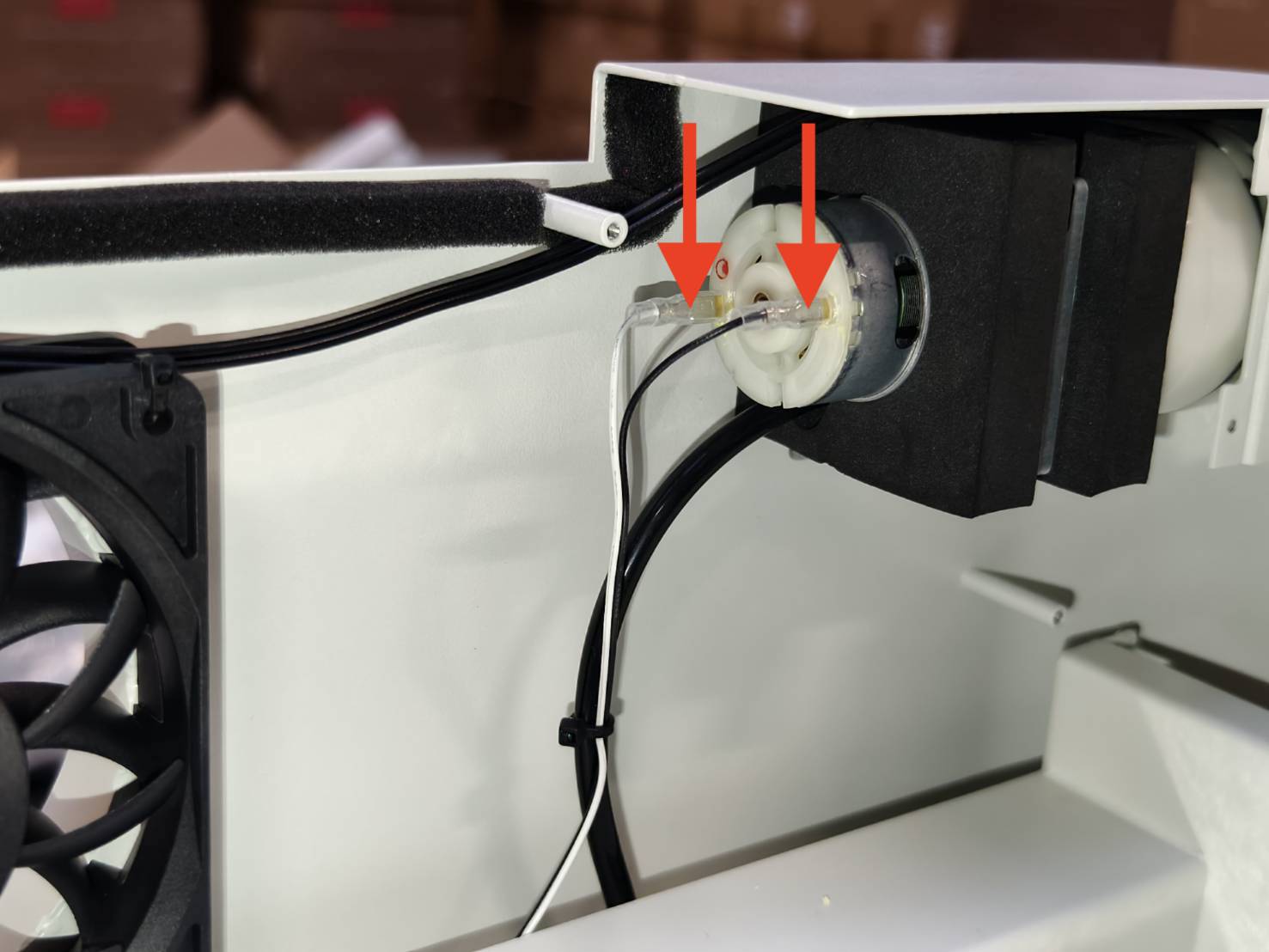

將空氣幫浦上的兩條接線取下
⚠︎ 如果需要更換空氣幫浦，或空氣幫浦與接線皆須更換，請繼續前往步驟 9
如果只需要更換空氣幫浦的接線請跳至步驟 19
步驟 9
（如果不需要更換空氣幫浦，請跳至步驟 19）

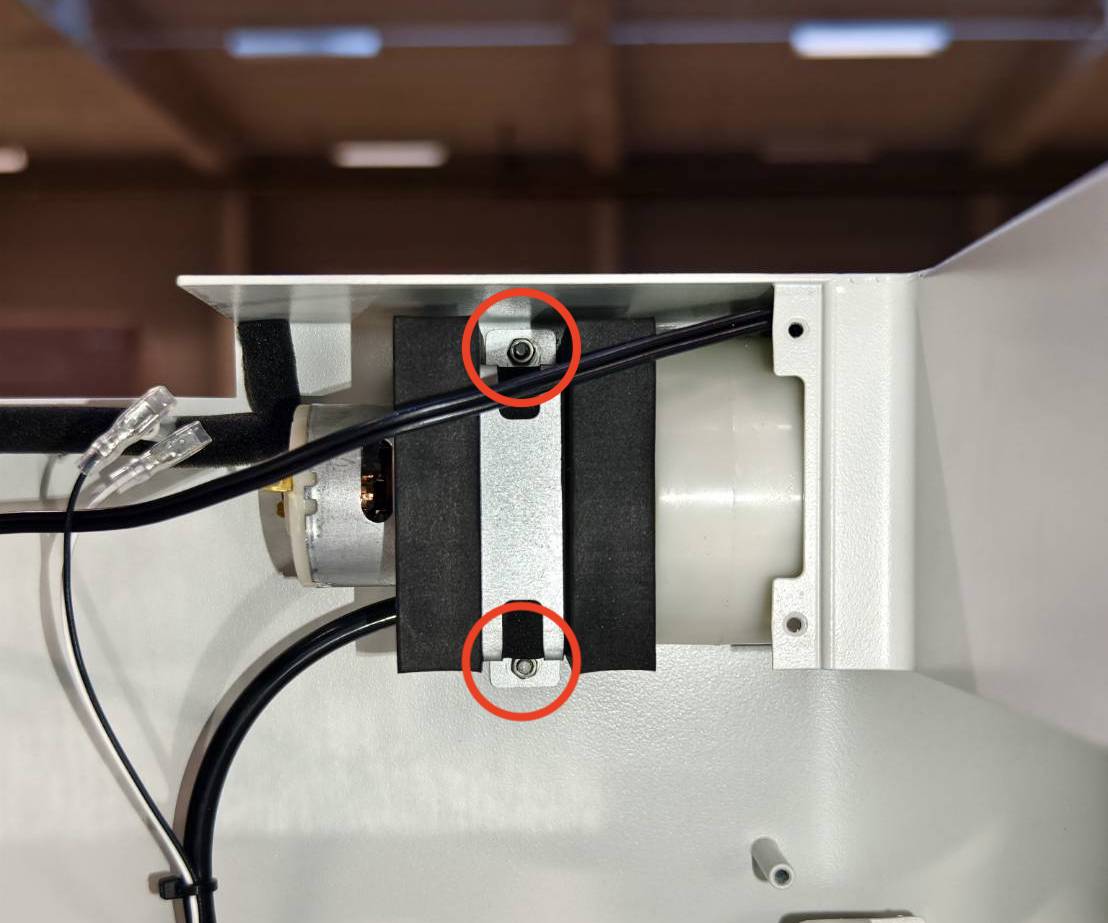

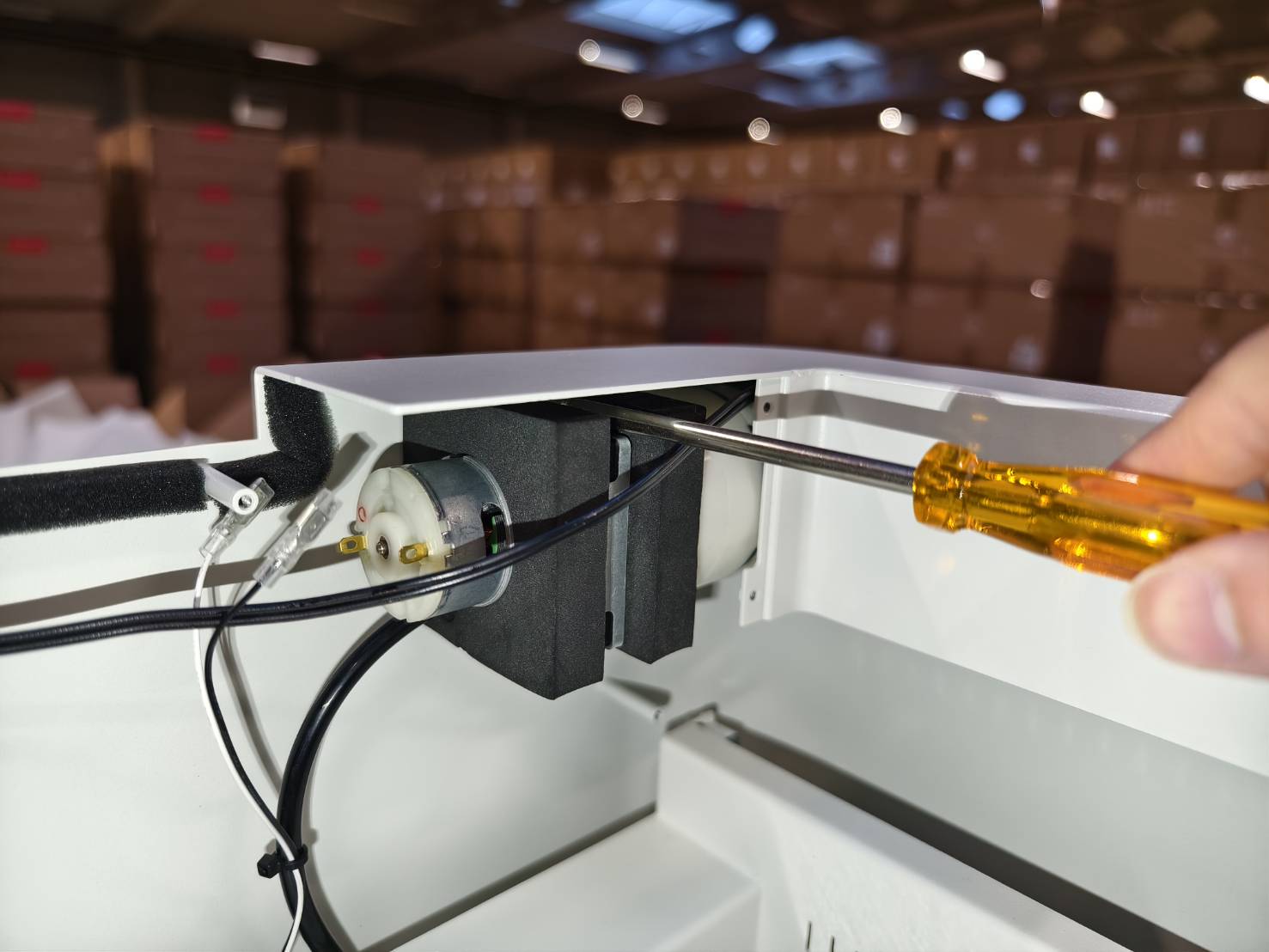

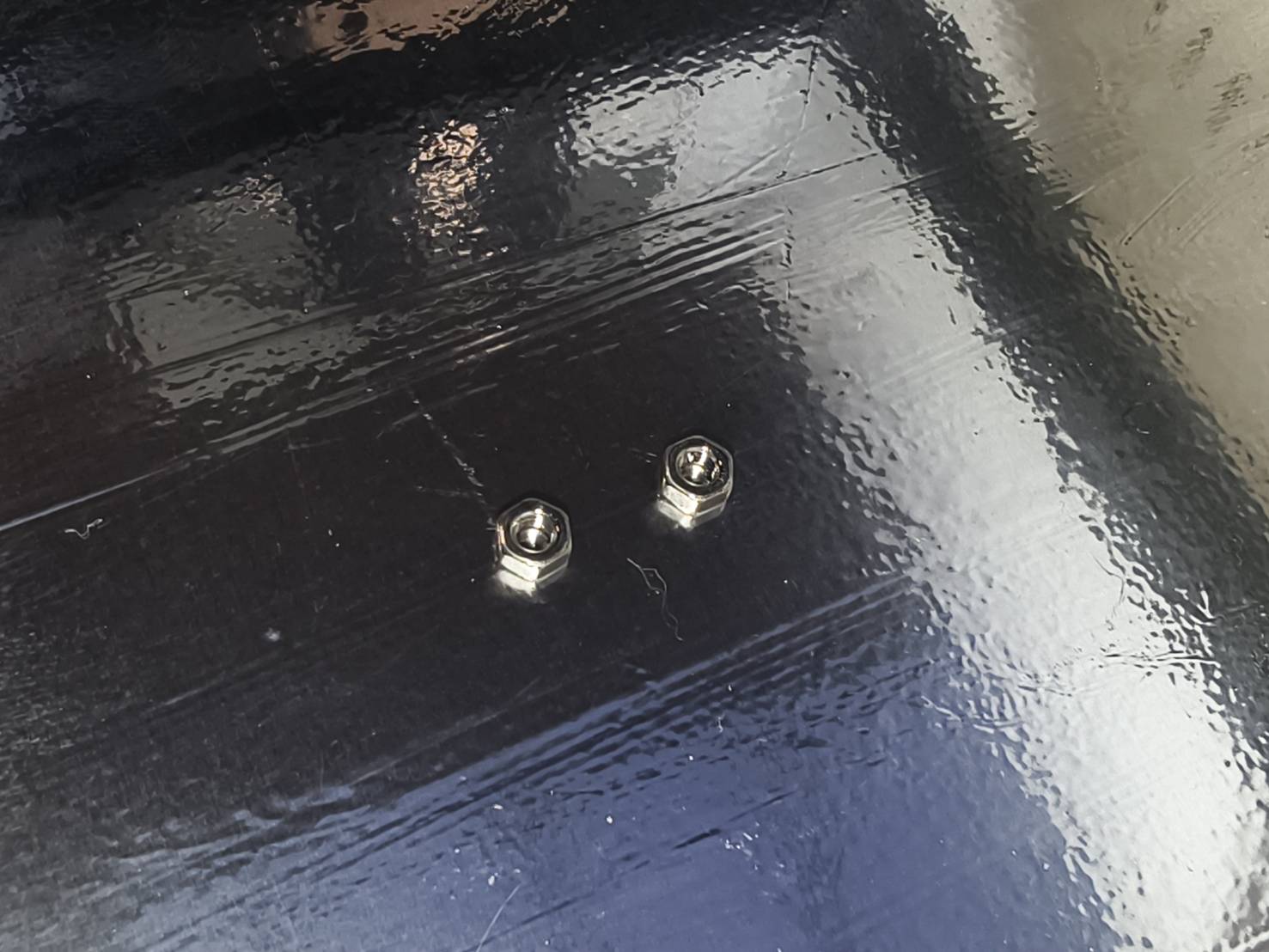

使用5.5mm的六角套筒移除固定螺母，並妥善保管螺母，不要將它們留在機器中，因為在接下來的步驟需要將機器處於直立的狀態。
步驟 10

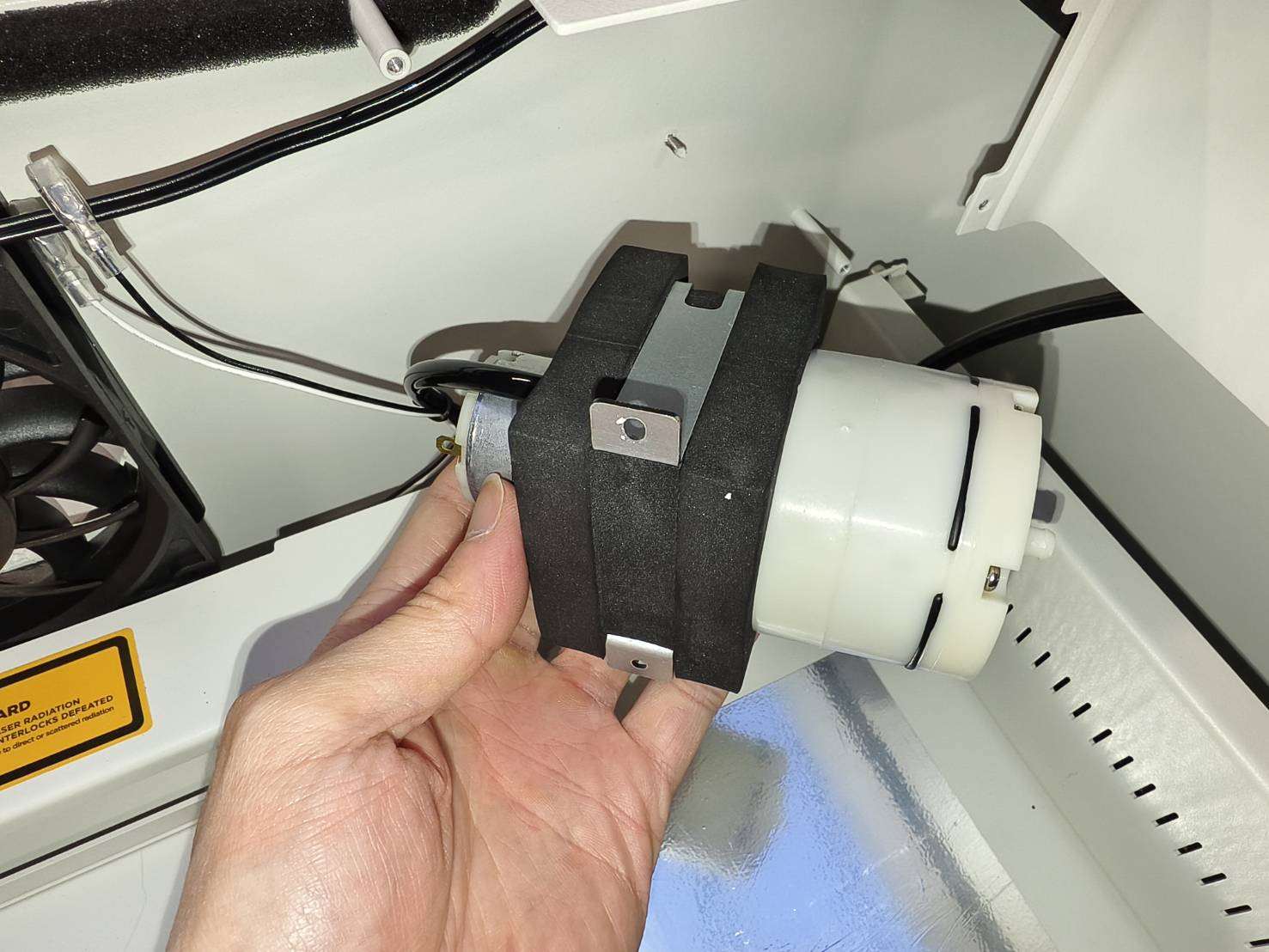

空氣幫浦可以在吹氣管尚未移除的狀態取下
步驟 11

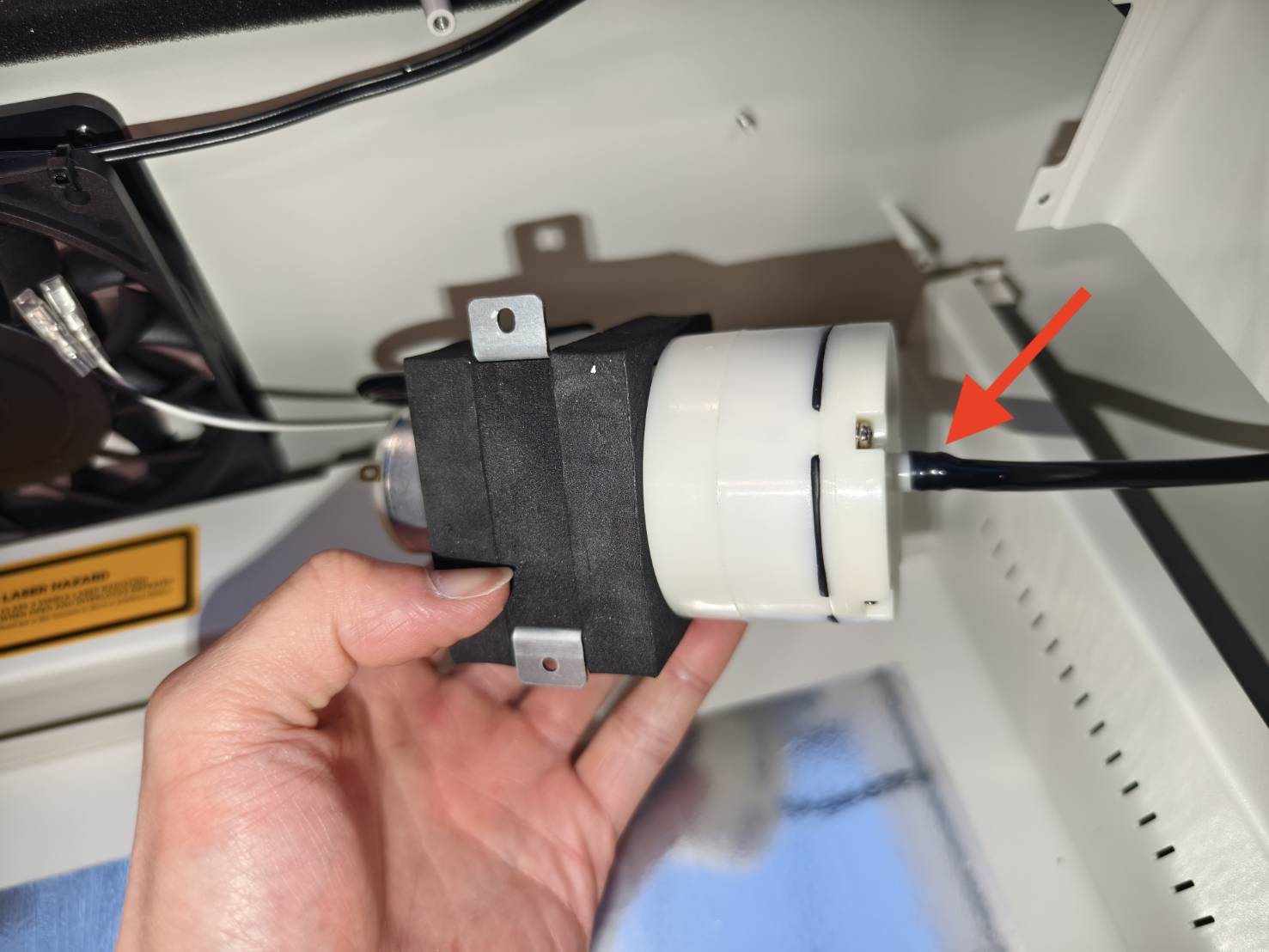

將吹氣管從空氣幫浦移除
步驟 12

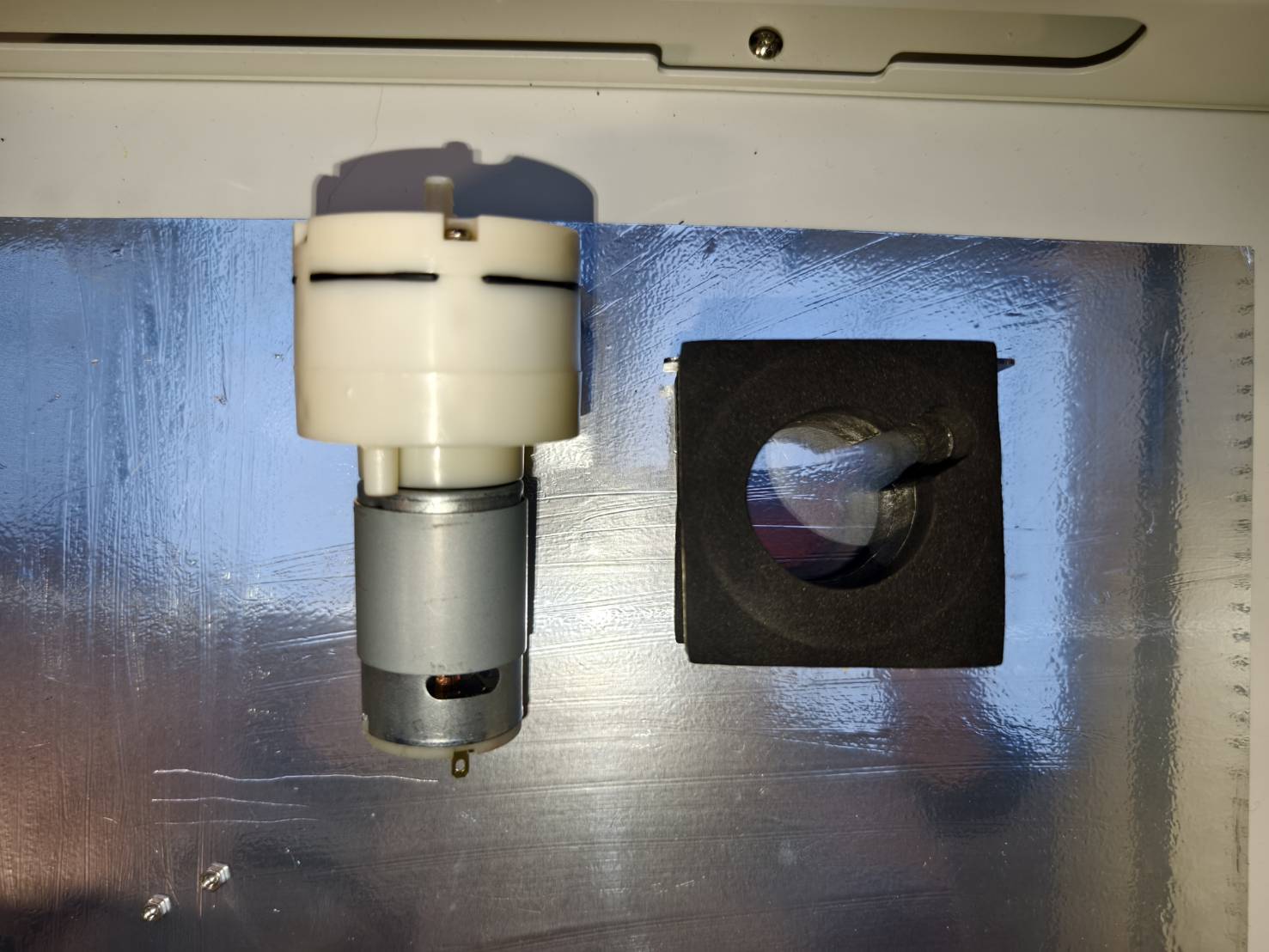

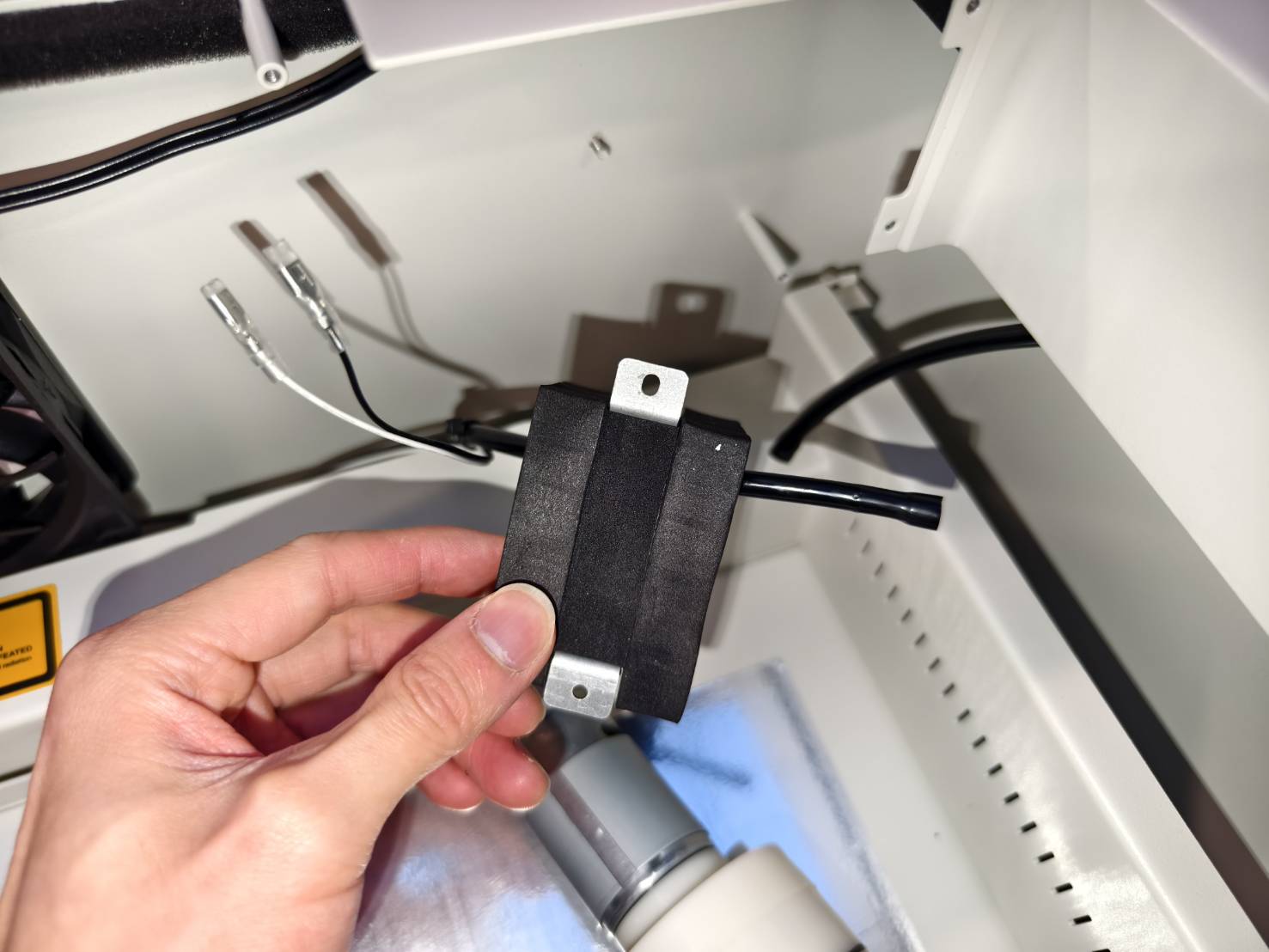

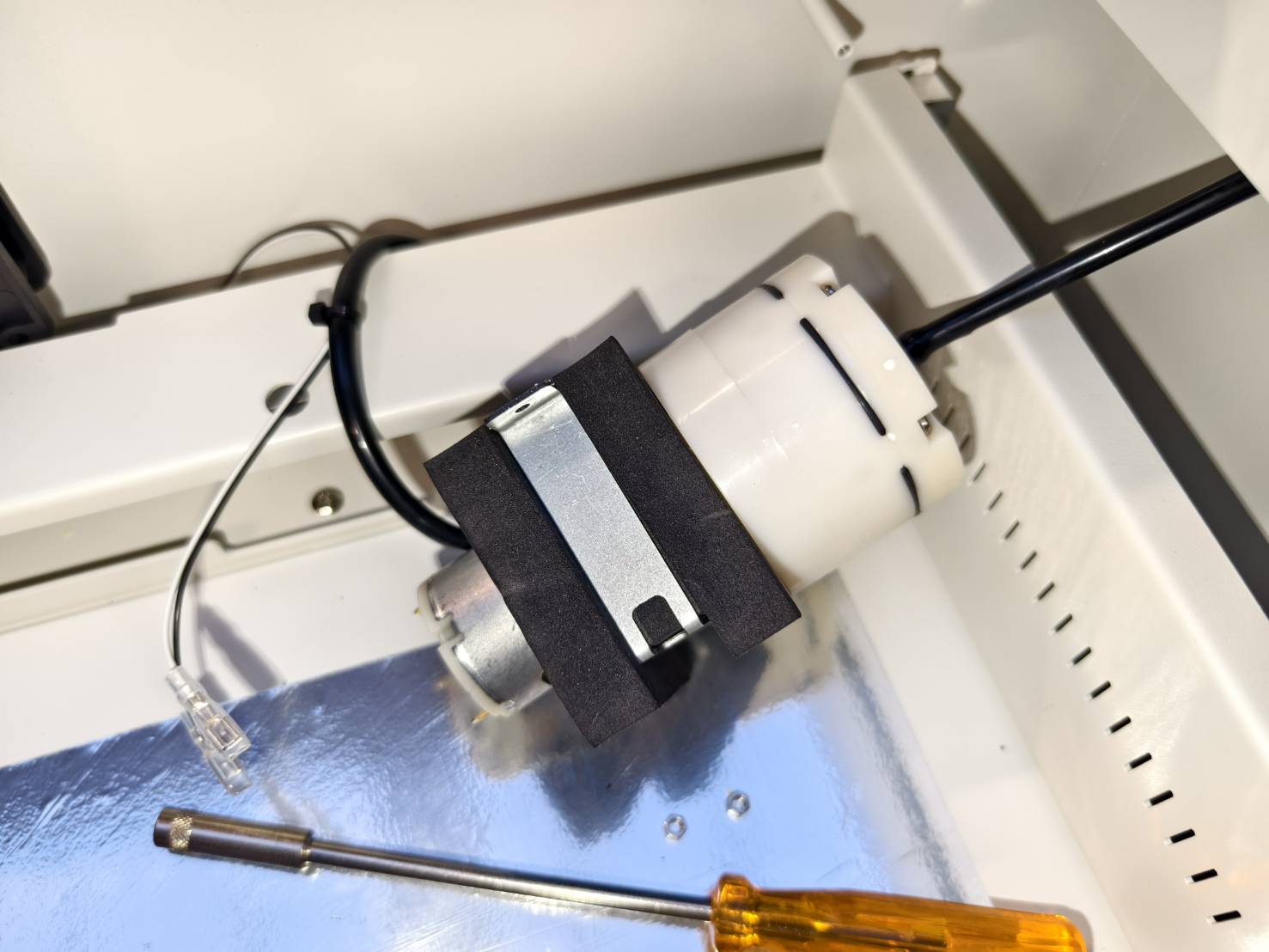

將空氣幫浦上的泡棉與固定架移除
步驟 13

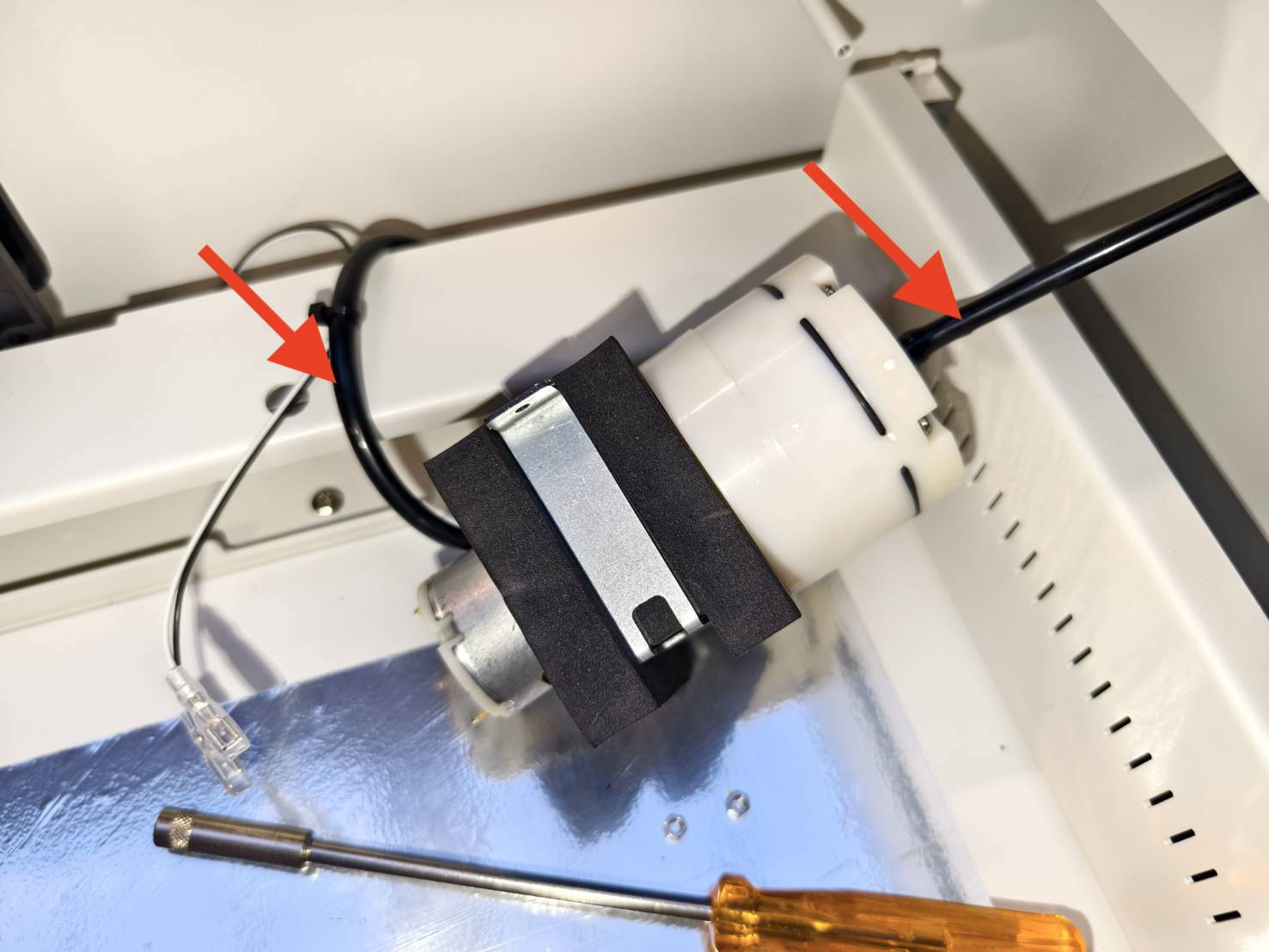

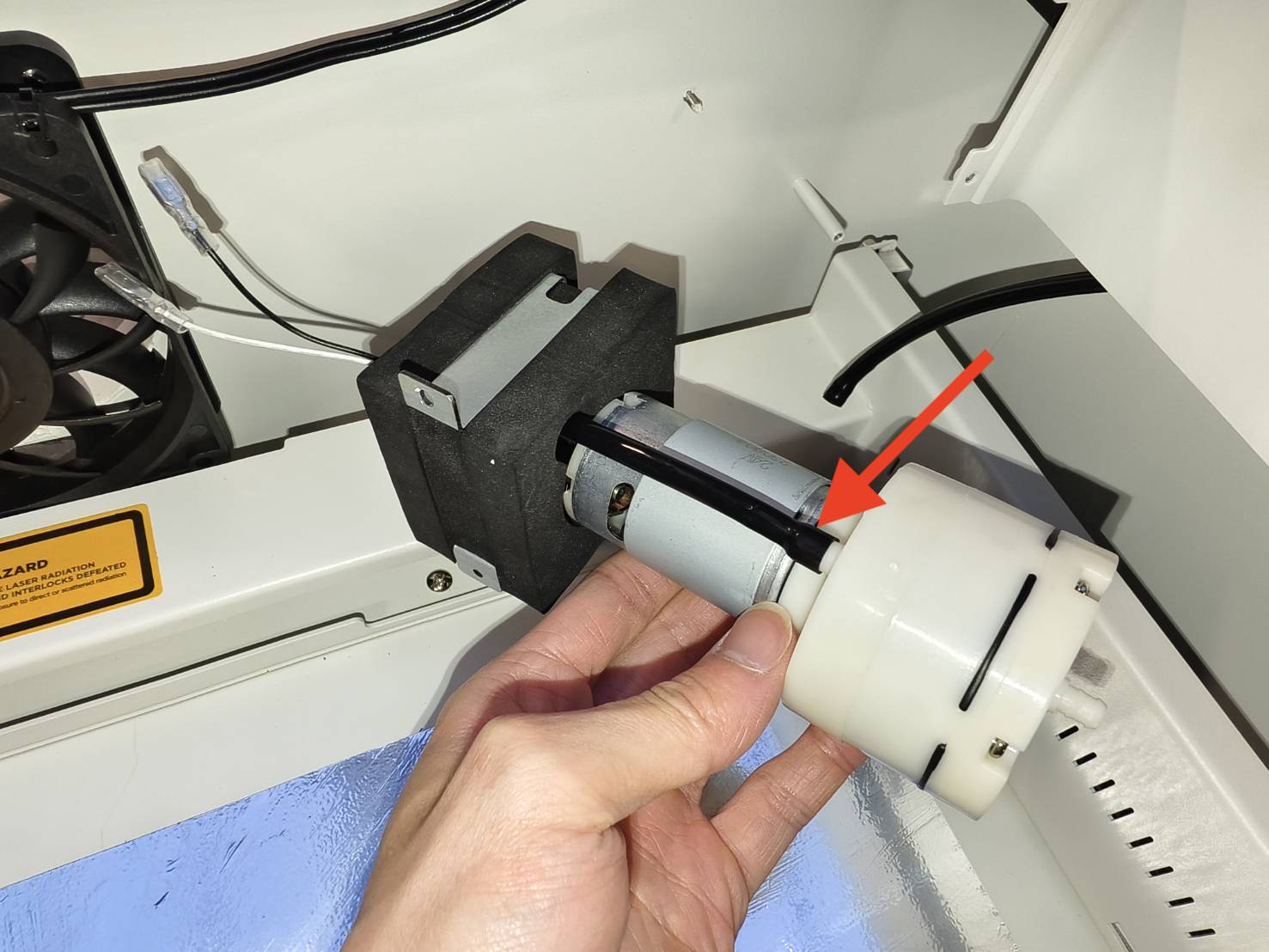

將底部的吹氣管穿過泡棉再連接至新的空氣幫浦上，如下方圖片所示
步驟 14
連接另一條吹氣管連接至新的空氣幫浦上
步驟 15

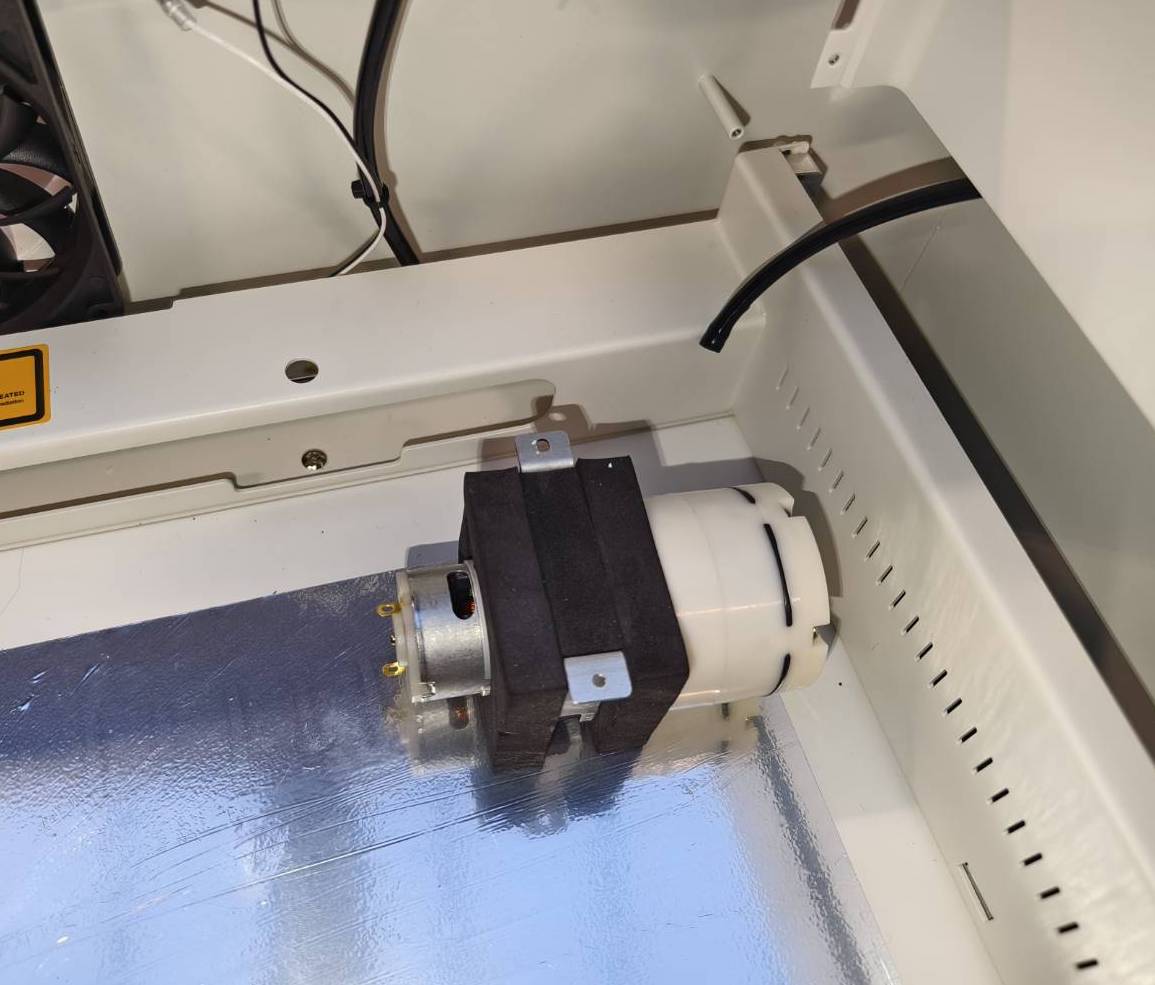

將空氣幫浦連同泡棉與固定支架放回原本的位置，暫時不需固定
步驟 16

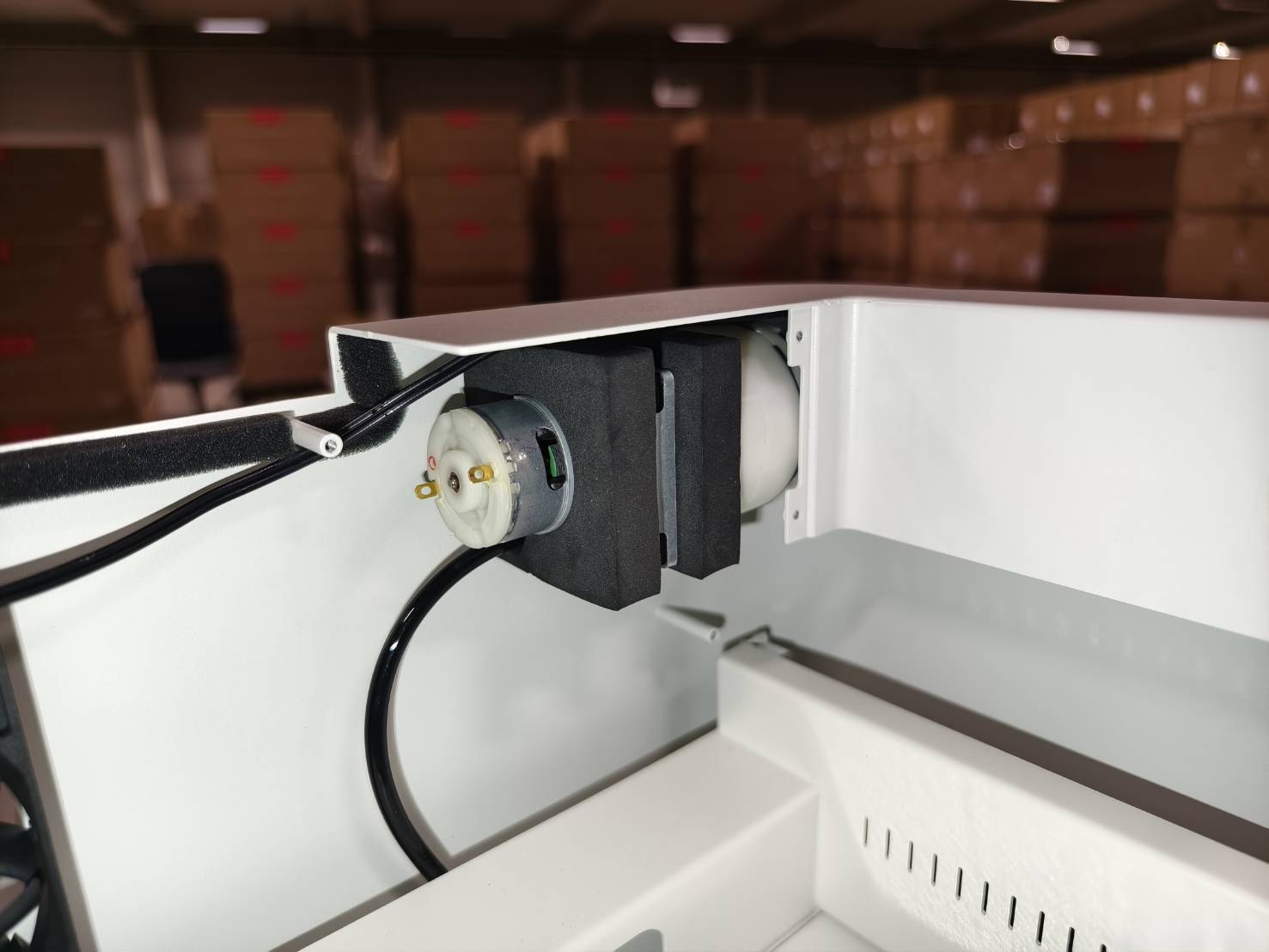

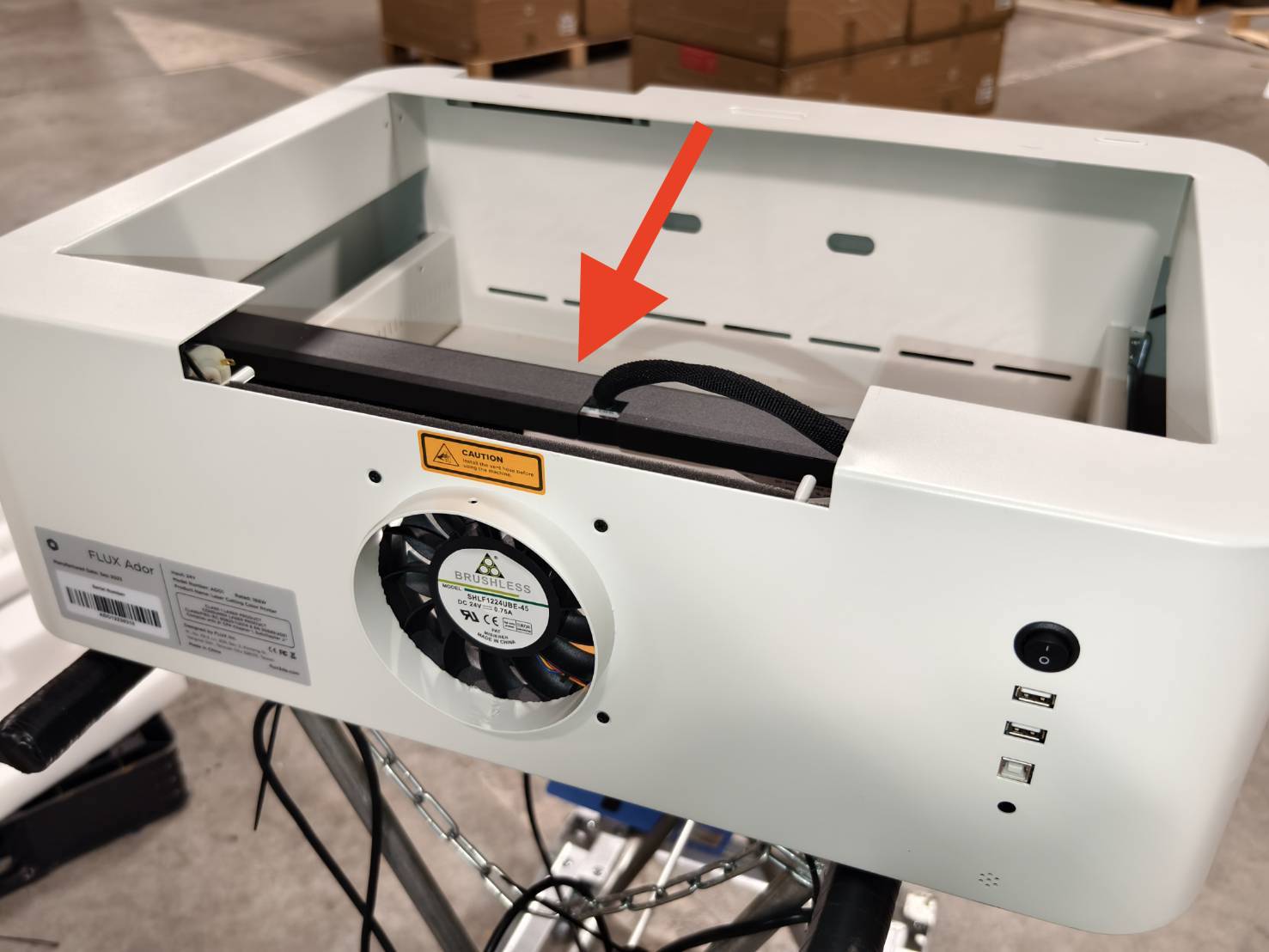

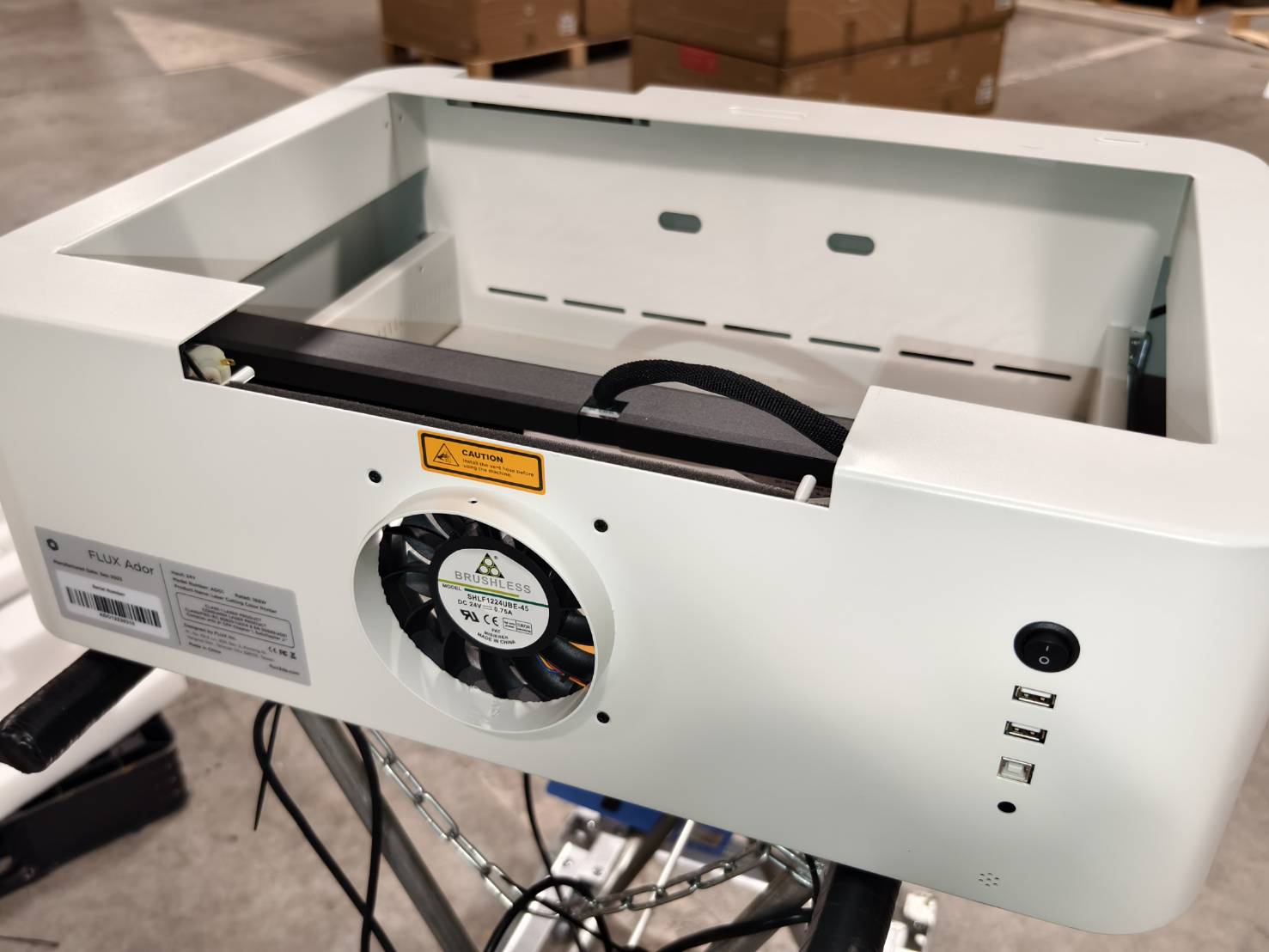

先將X軸滑軌朝主風扇方向推至底端，再將機器垂直立起以免造成損壞
步驟 17

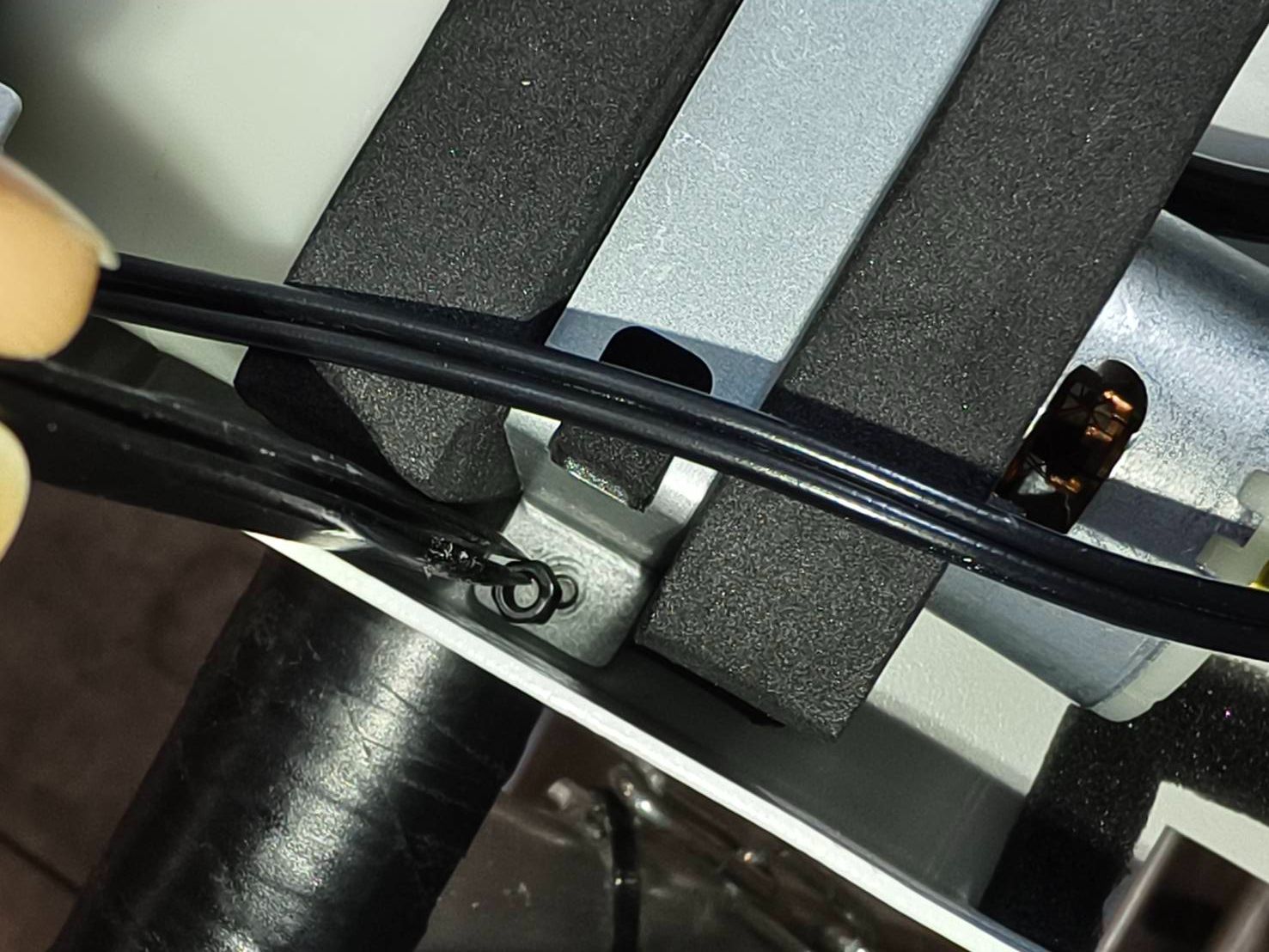

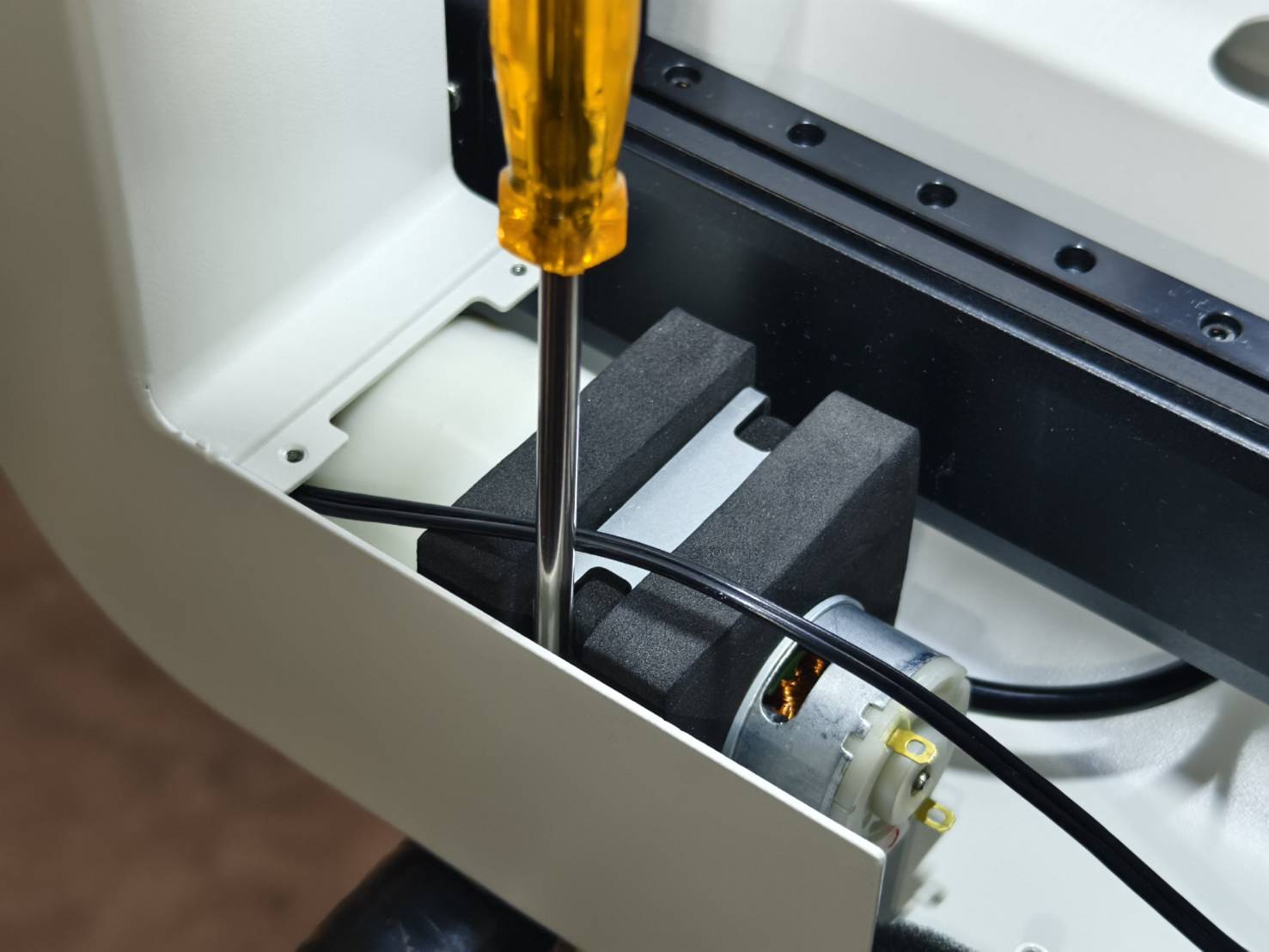

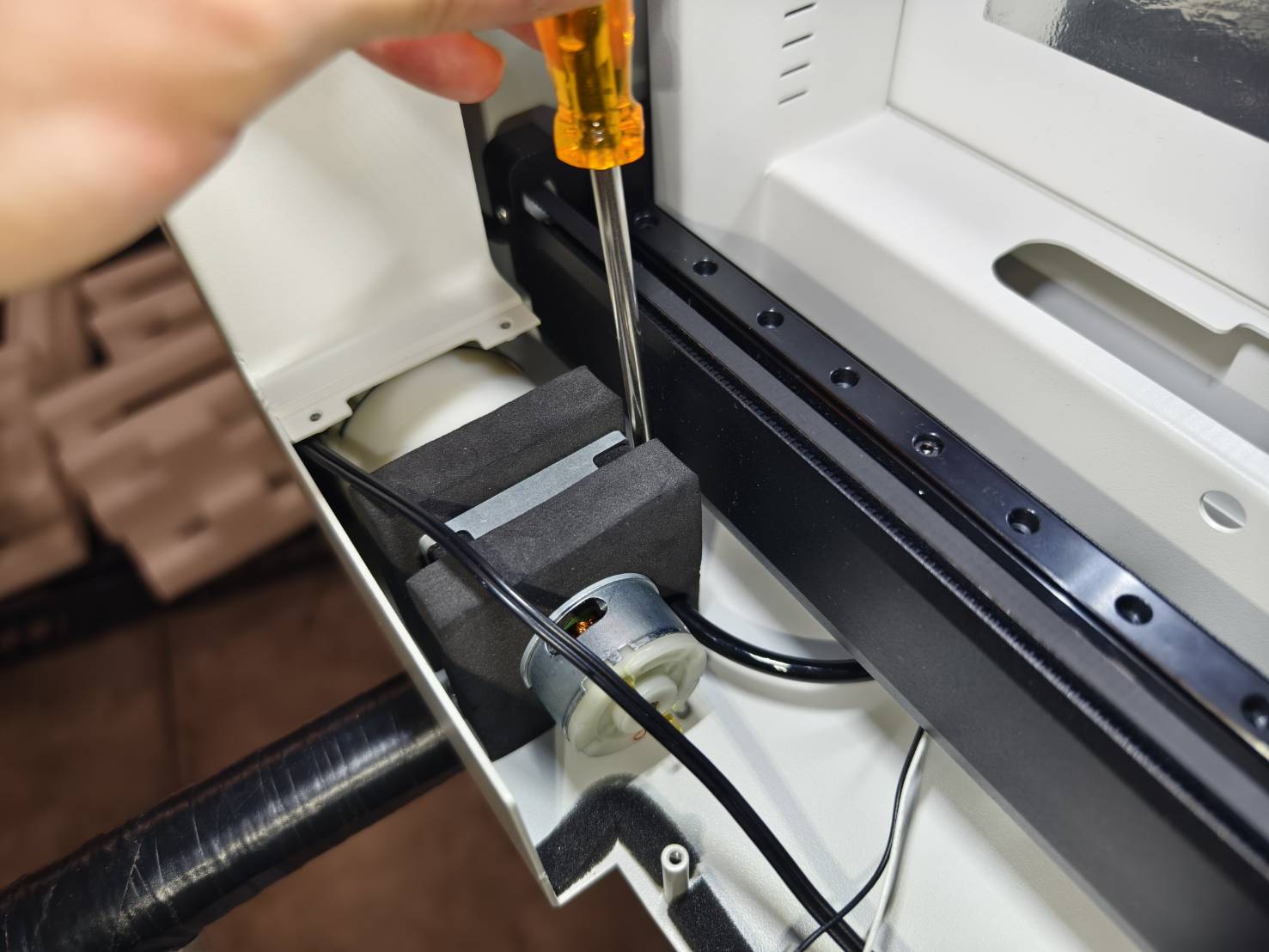

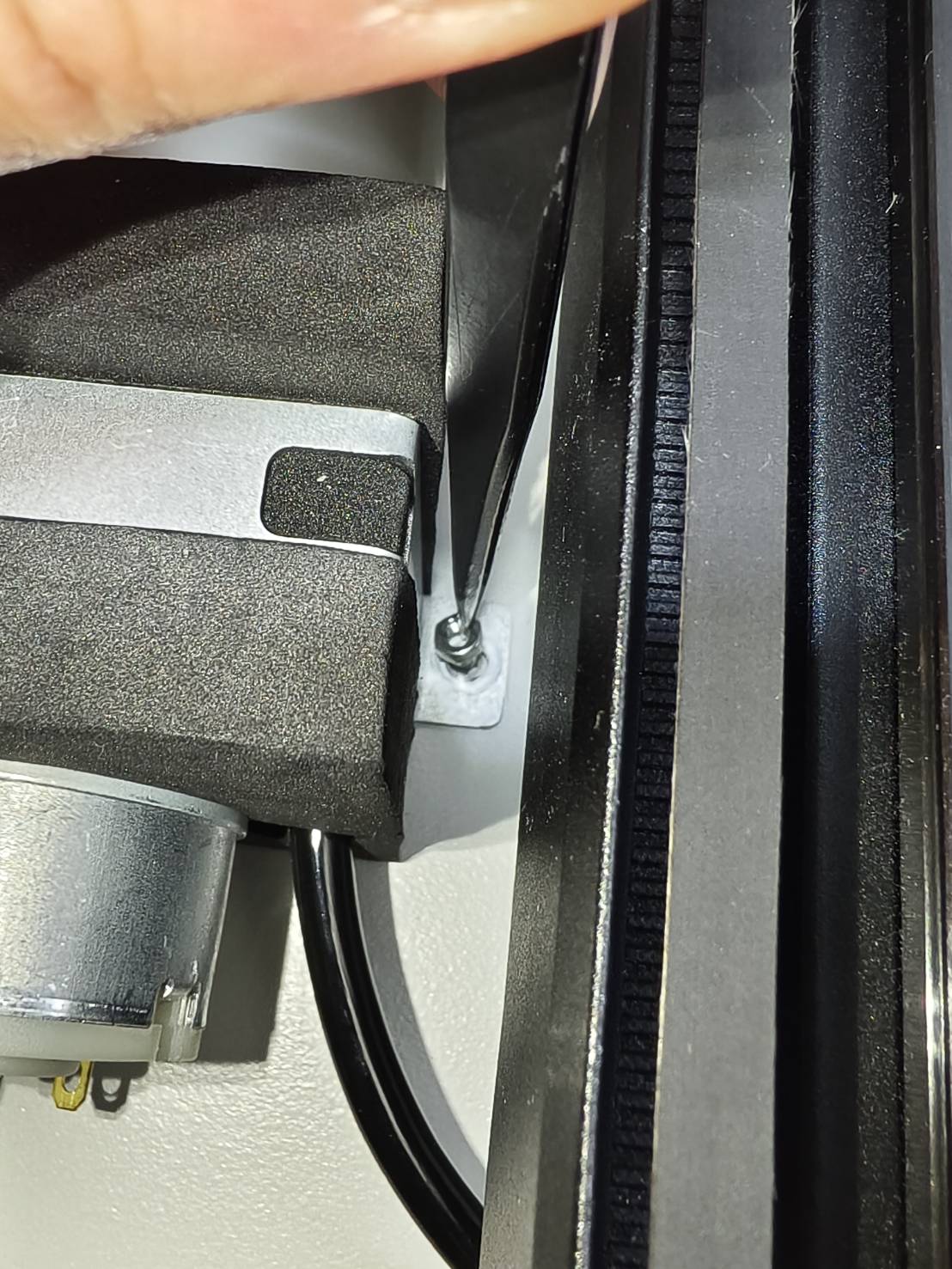

使用鑷子將螺母放置於螺柱上，再用六角套筒將螺母鎖緊固定，另一端也是以相同方法鎖緊
步驟 18
將機器放回水平的位置
⚠︎ 空氣幫浦的更換步驟到此結束，如果不需要更換空氣幫浦接線請跳至步驟 23
步驟 19

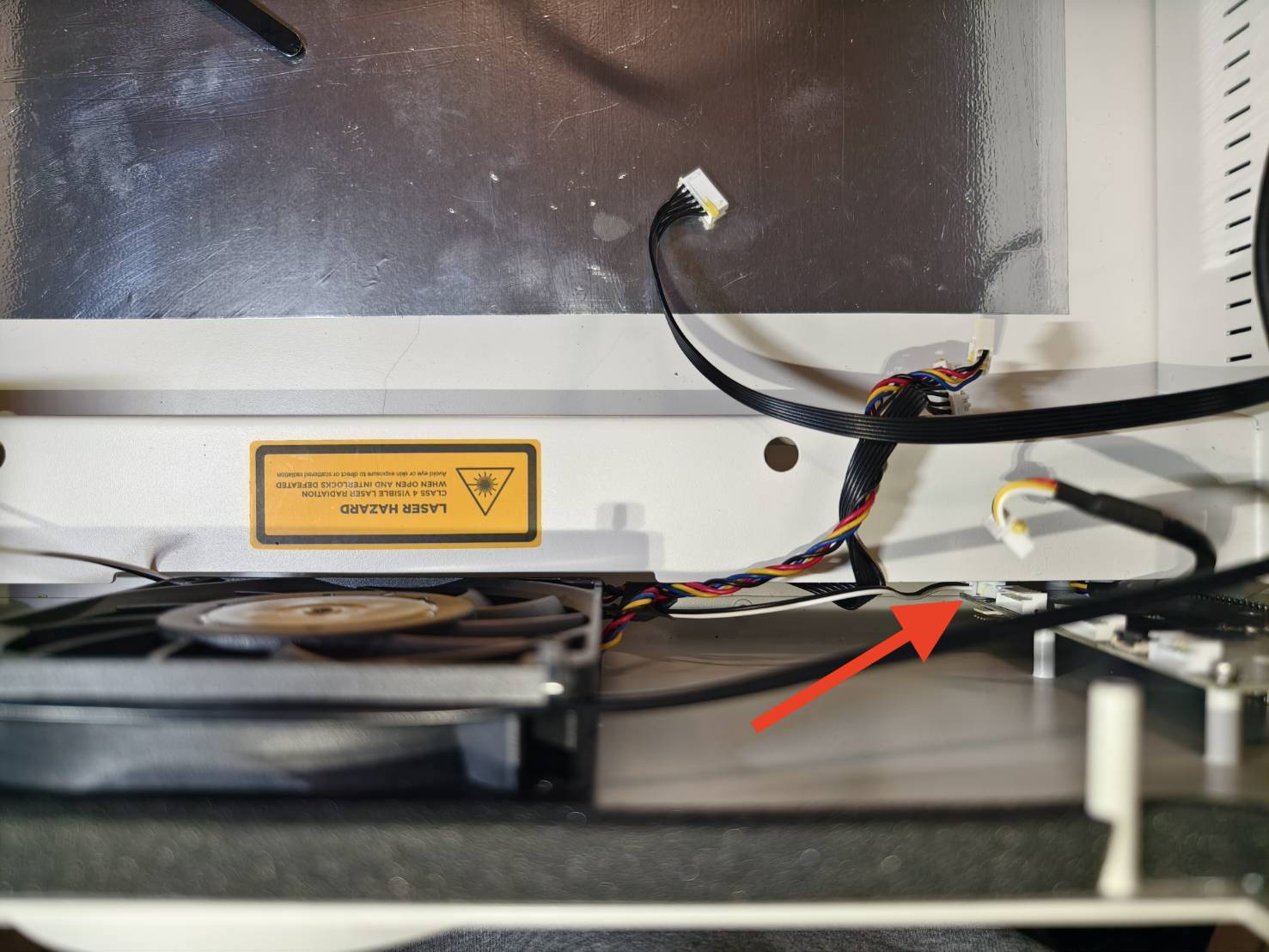

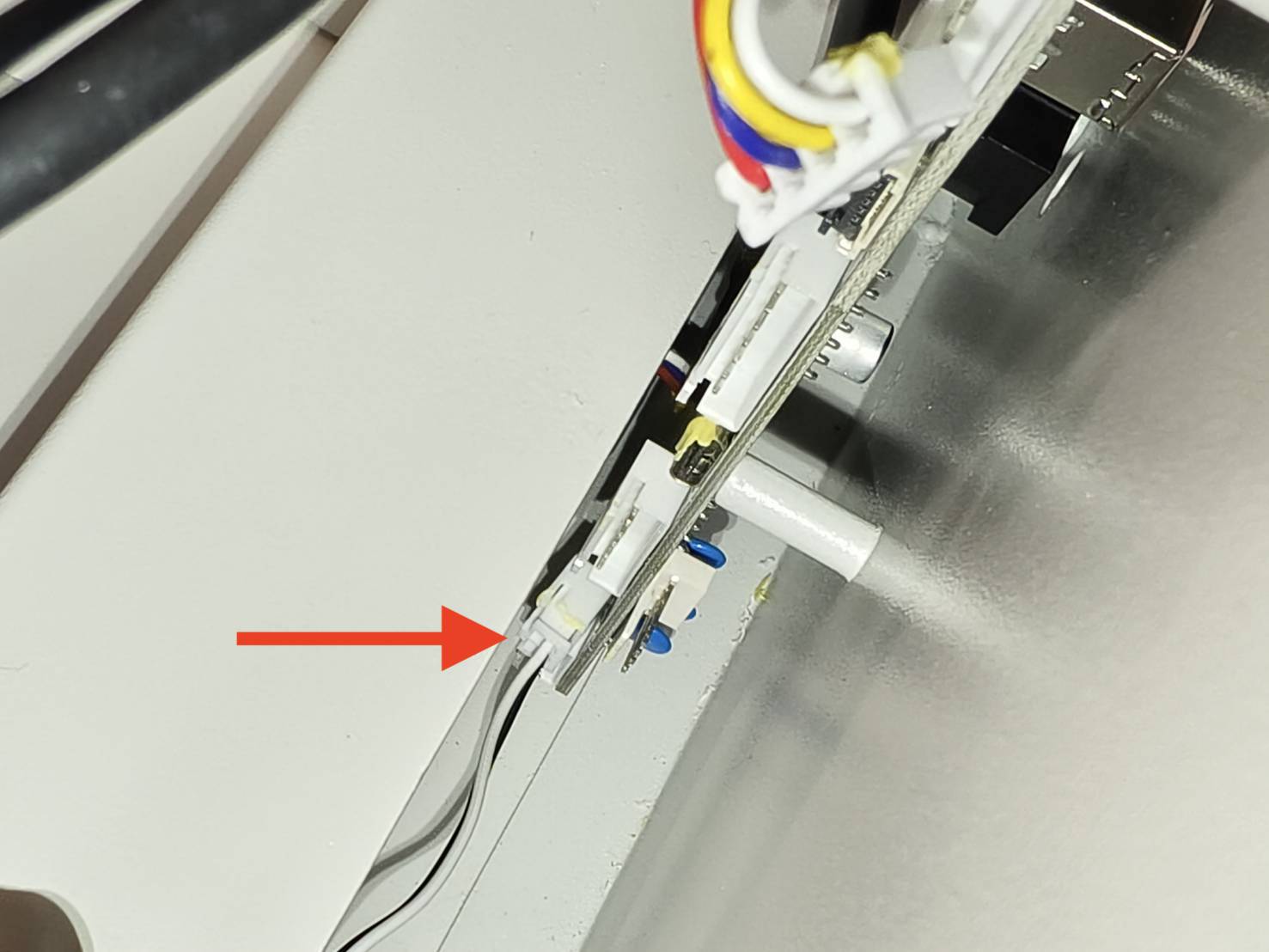

移除主板底部2-Pin 的空氣幫浦接線
步驟 20

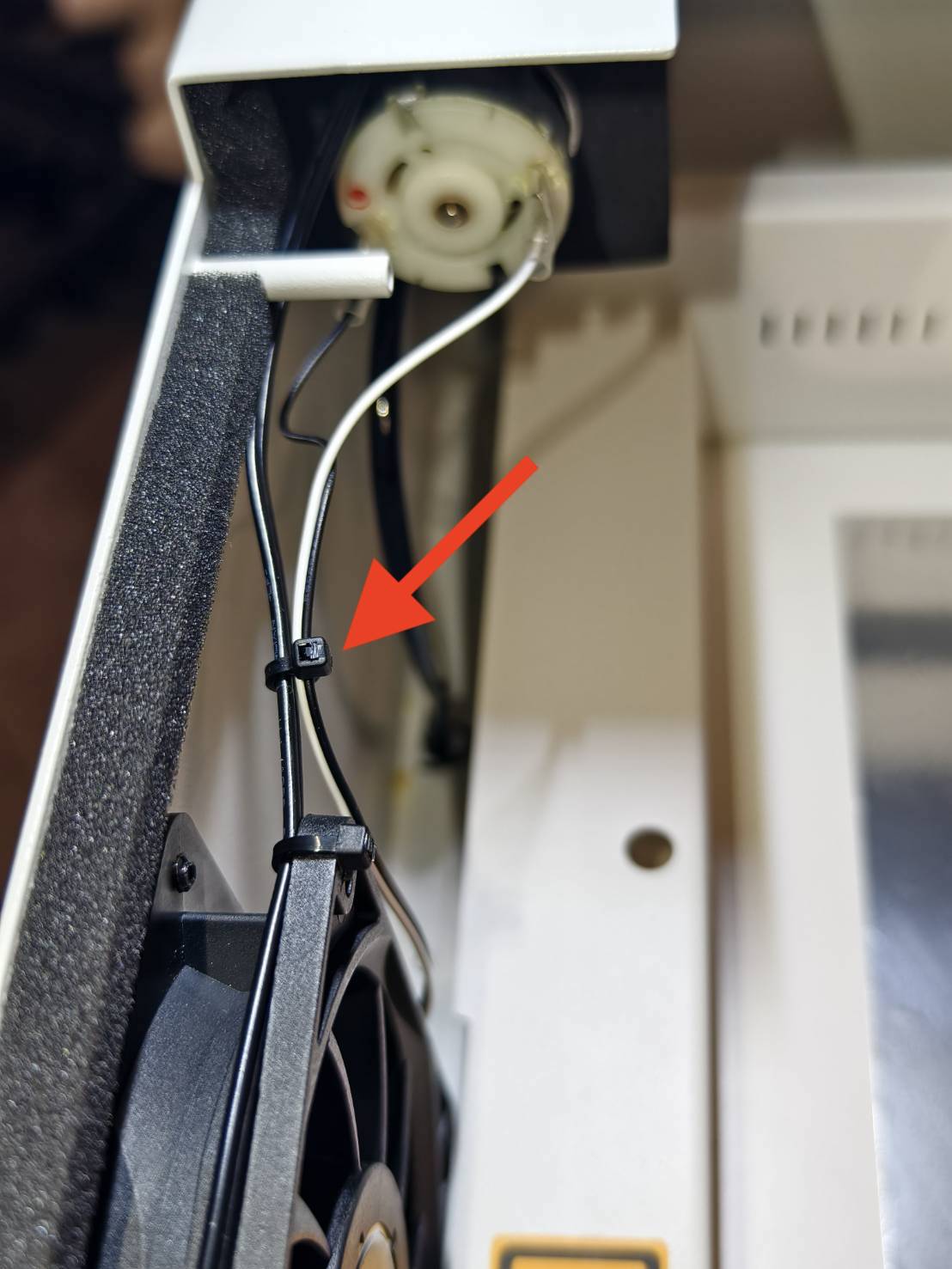

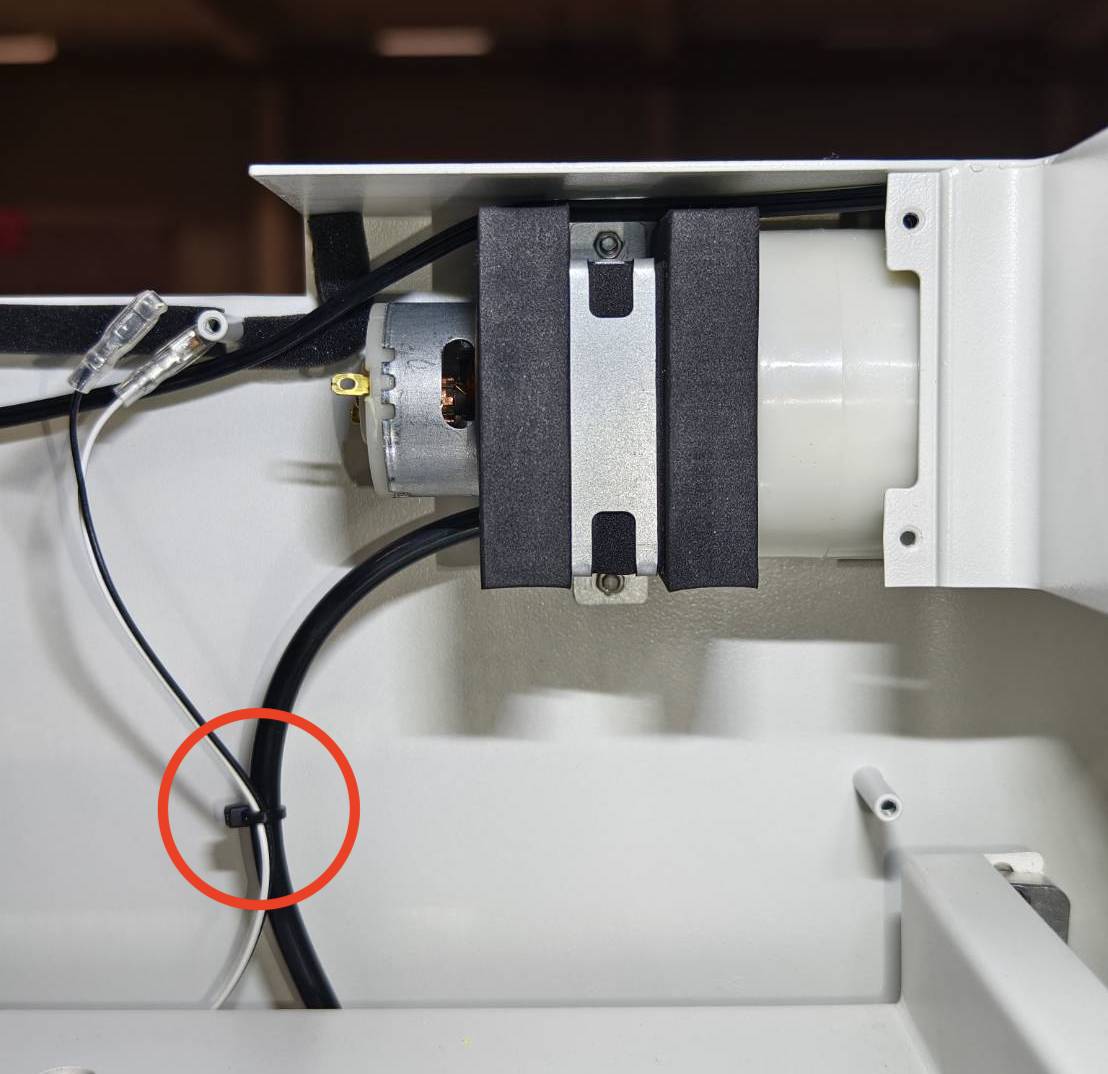

剪斷固定吹氣管與空氣幫浦接線的束帶
步驟 21

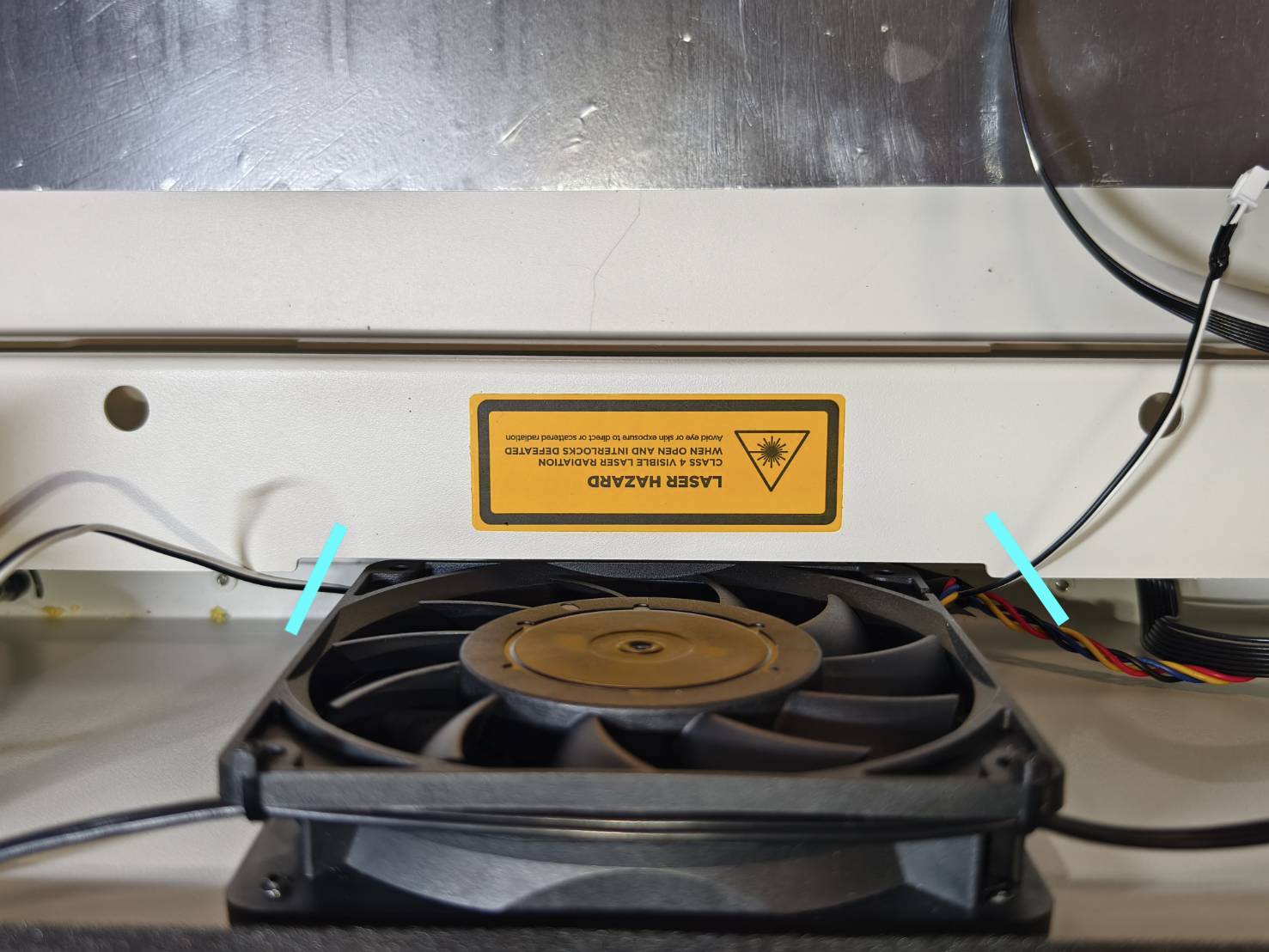

剪斷下方圖片中主風扇兩側的線路，並將舊線路取出丟棄
步驟 22

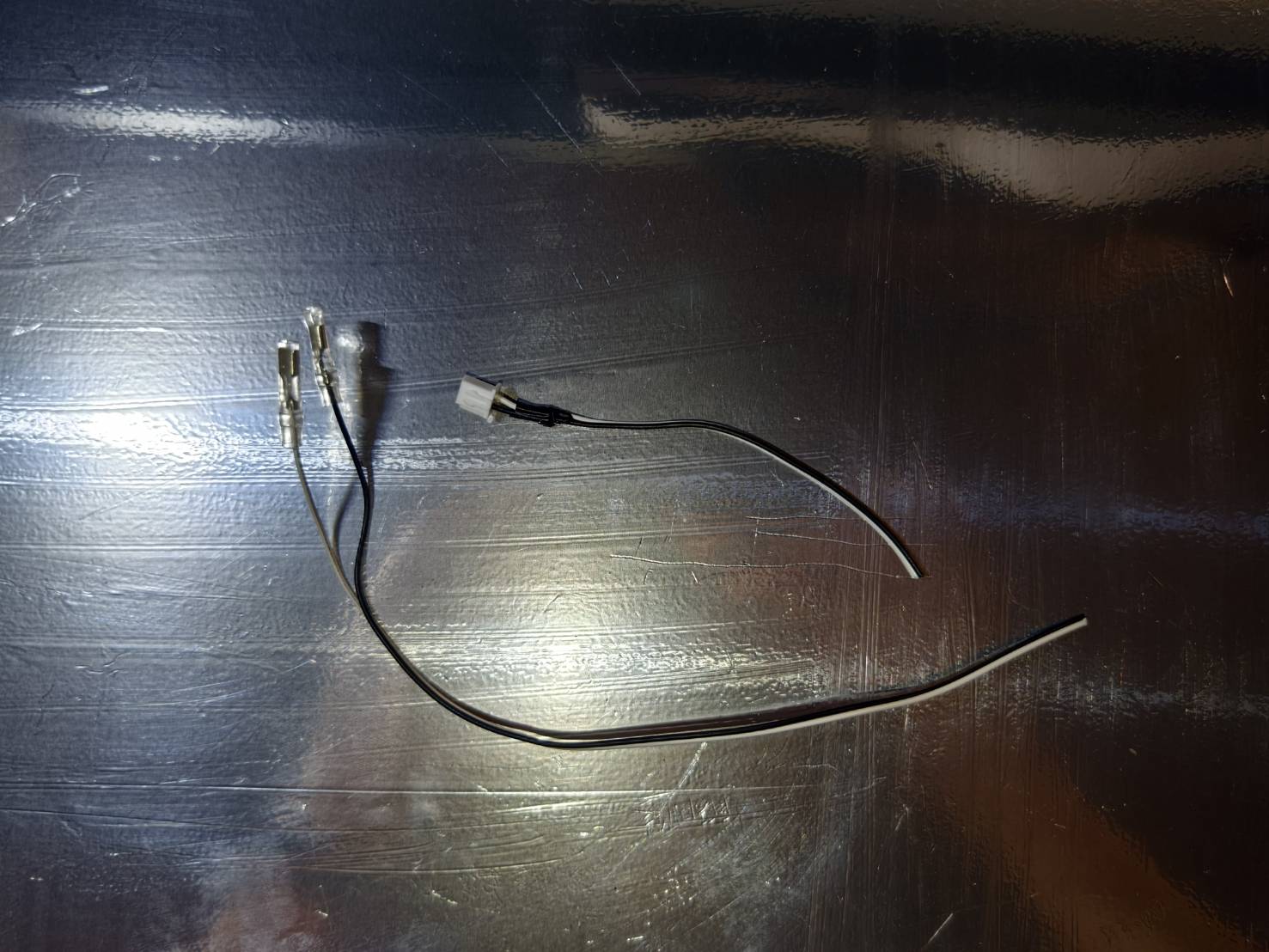

將新的空氣幫浦接線插在主板底端的接孔，再穿過主風扇的底部
步驟 23

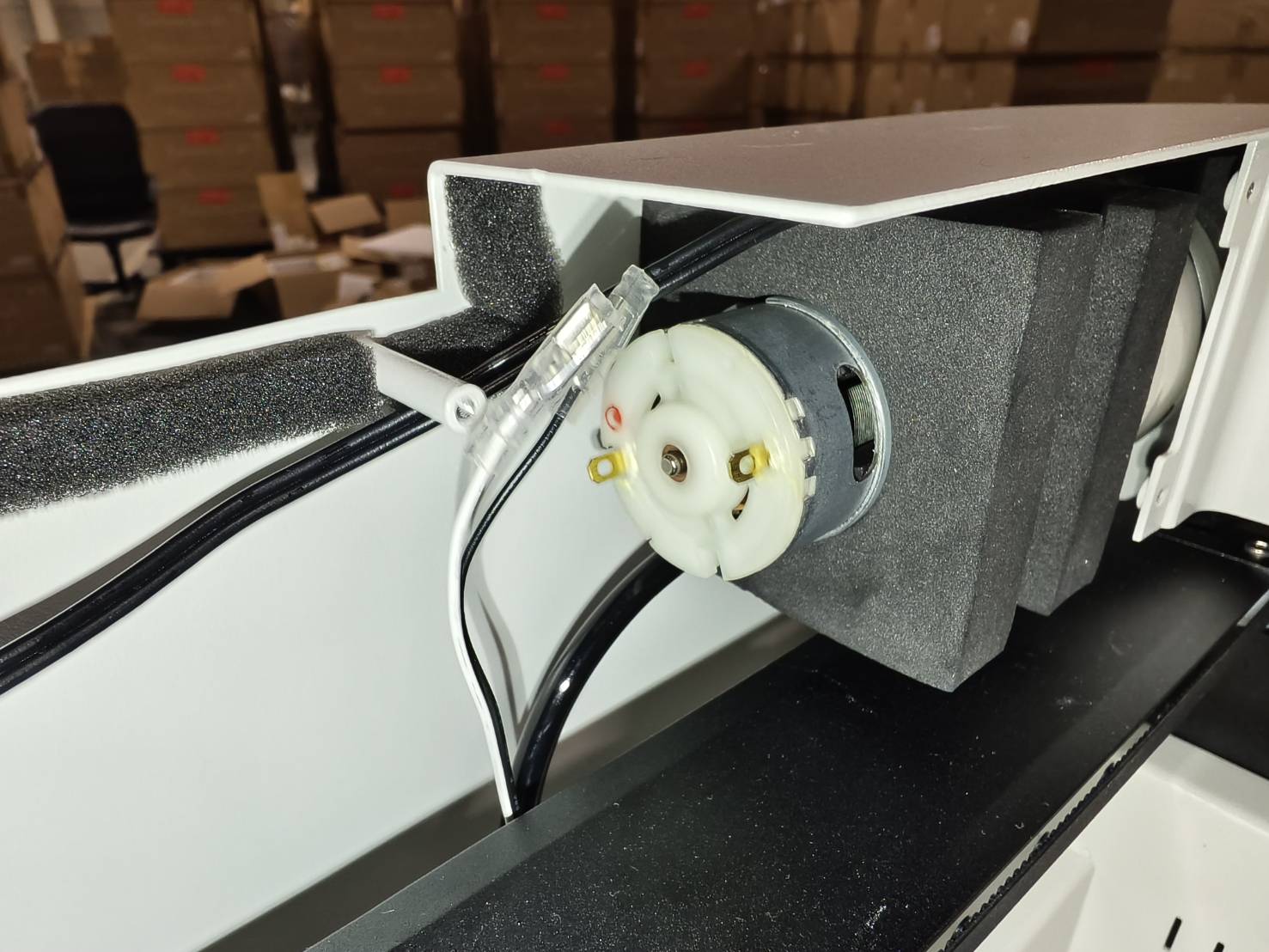

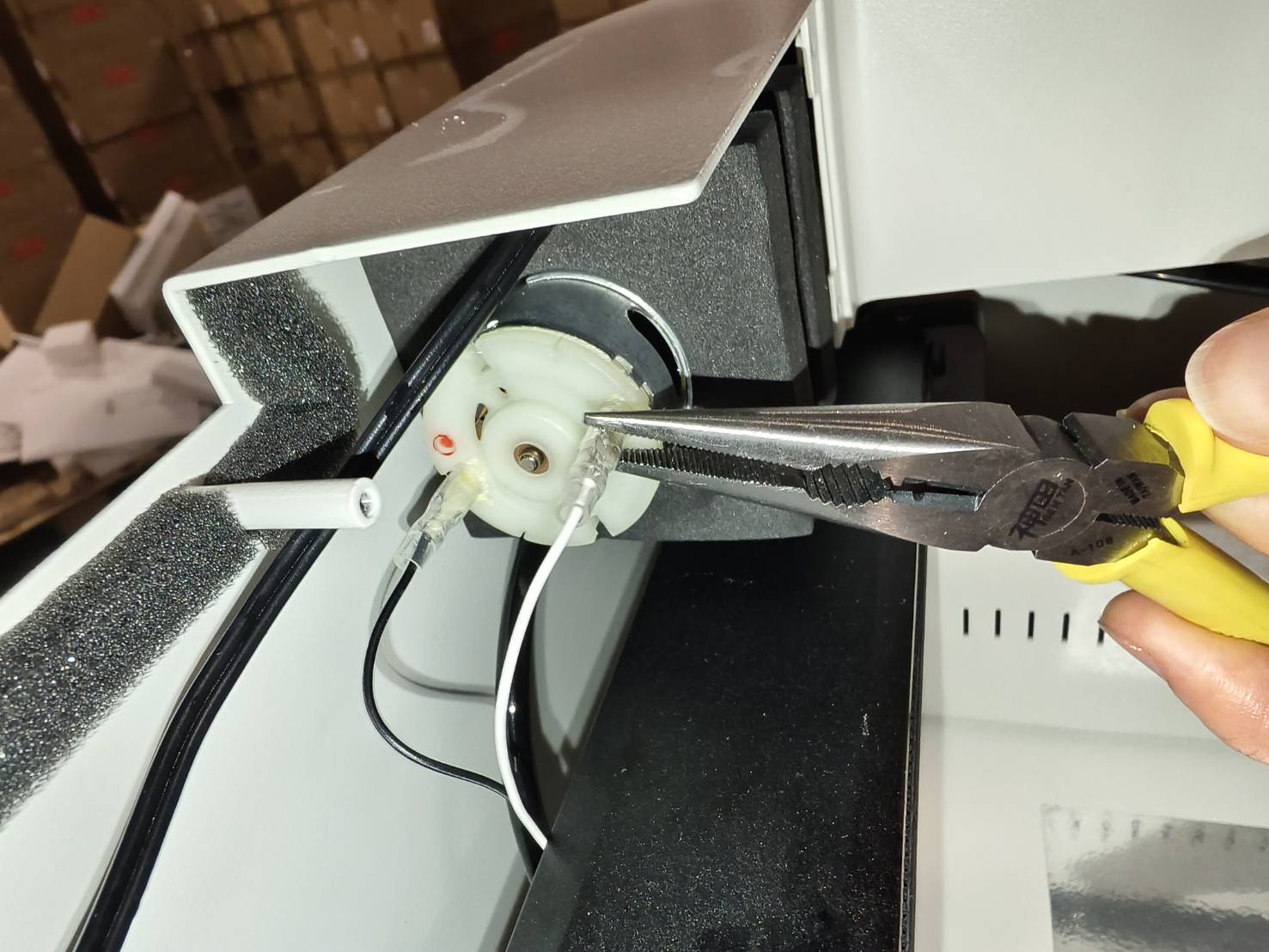

連結線路到空氣幫浦的兩個接點上，再用尖嘴鉗夾緊
⚠︎ 黑色的線務必連接在空氣幫浦上標示紅點的那一端
步驟 24

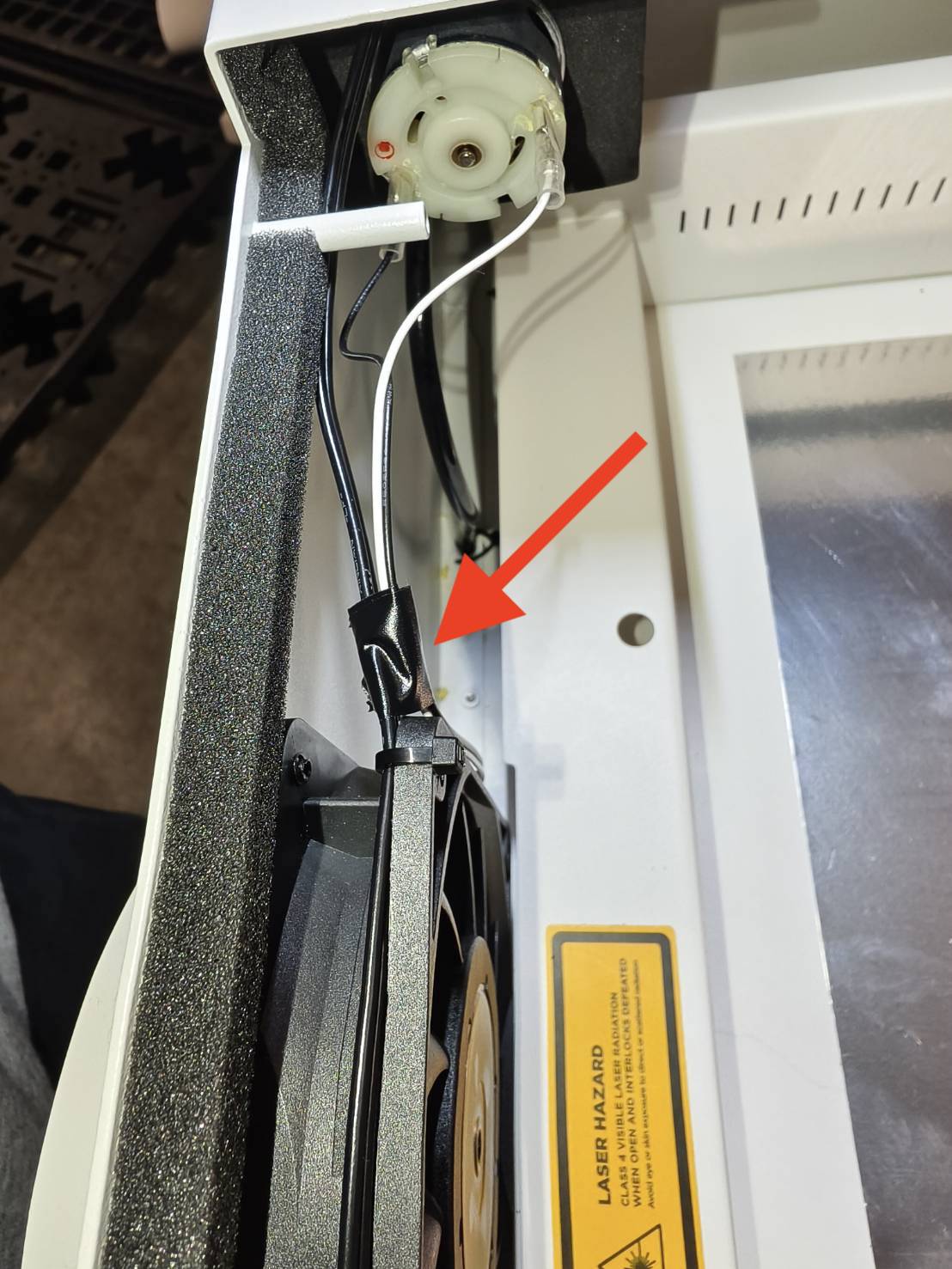

使用束帶或膠帶將空氣幫浦的接線與固定在主風扇頂端的線路綁在一起
⚠︎ 如果空氣幫浦的接線沒有更換可以跳過此步驟
束帶固定範例：
膠帶固定範例：
步驟 25
重新接回主板上的排線，並確認 USB-C 的線路上標示的白點朝向工作區域，如下圖所示
（使用鑷子會比較方便操作）
步驟 26
將門蓋與鈑金放在機殼上，並預留空間讓手能夠伸進機箱內
步驟 27
將相機線插回，並確實關閉夾扣
⚠︎ 相機線的銅色金屬面需面向主板方向
相機線金屬面：
金屬面需面向主板方向：
插入相機線：
扣上夾扣：
步驟 28
插回馬達線
步驟 29
將門蓋推至最底，並鎖回8顆固定螺絲
步驟 30
此篇文章的步驟中有移動到門蓋與相機，因此最後一步請您先執行相機校正，再繼續使用機器。
請參考此篇教學文章：相機校正
