Ador - 抽氣風扇更換

需要的工具:

• 十字螺絲起子
• T8星型螺絲起子
• 斜口鉗
• 束帶
• 鑷子

Step 1:

關閉機器電源並移除電源線。

Step 2:

使用T8星型螺絲起子移除機箱內背部的8顆螺絲，即可鬆開鈑金及門蓋。(鈑金與門蓋是連接在一起的)

Step 3:

先將鈑金及門蓋往前推或往後拉一點距離，製造出手部空間即可。

Step 4:

移除圖片中的馬達線。(移除馬達線後才會比較好移除相機線)

Step 5:

移除相機線，移除的方式為先將卡扣打開，然後再抽出相機線（使用鑷子會比較方便操作）

卡扣關閉：

卡扣打開：

抽出相機線：

Step 6:

將門蓋與鈑金移除。

Step 7:

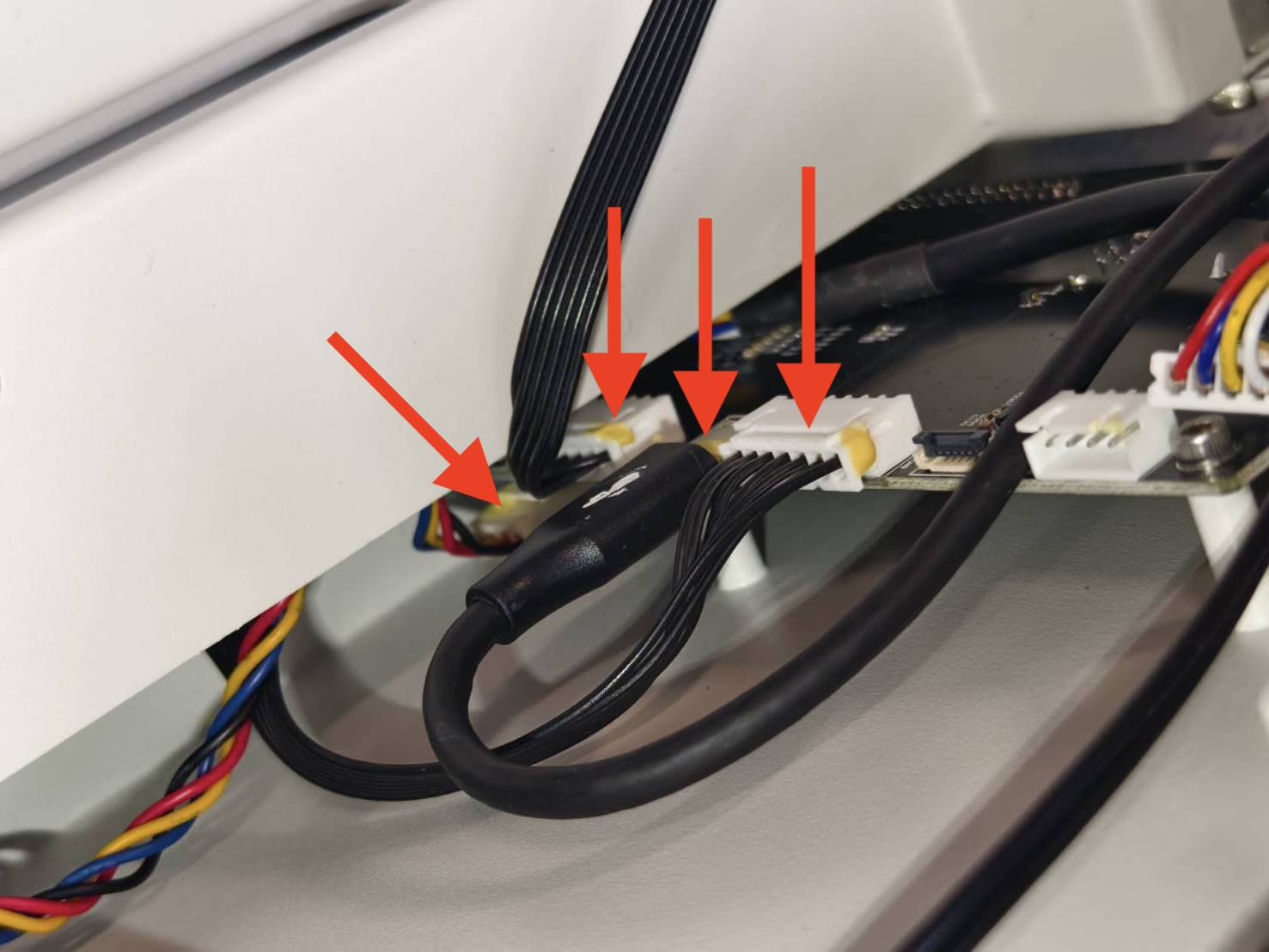

移除主板上最底部2pin排線以外的其他四條線路。（使用鑷子會比較方便操作）

Step 8:

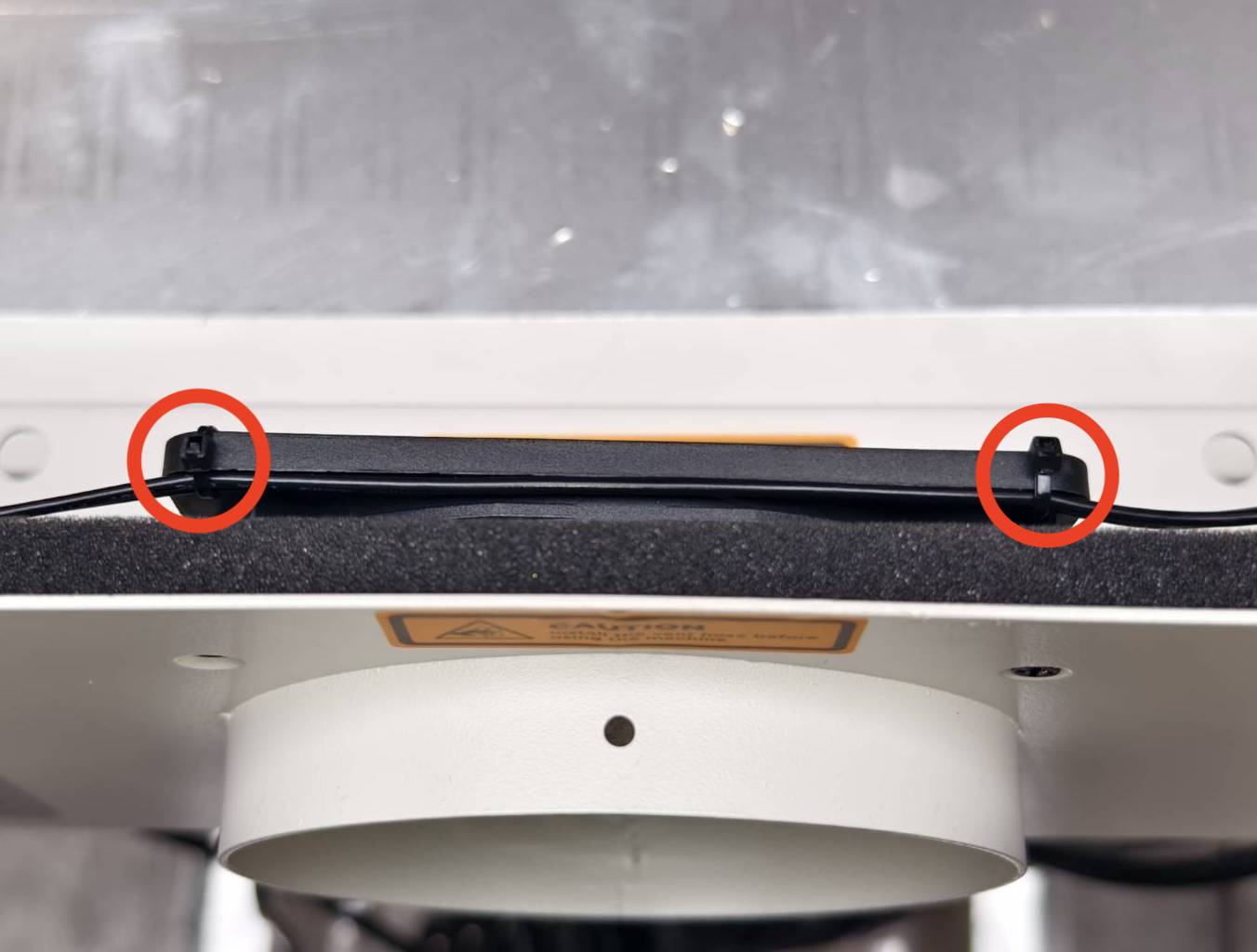

使用鉗子剪開束帶。

Step 9:

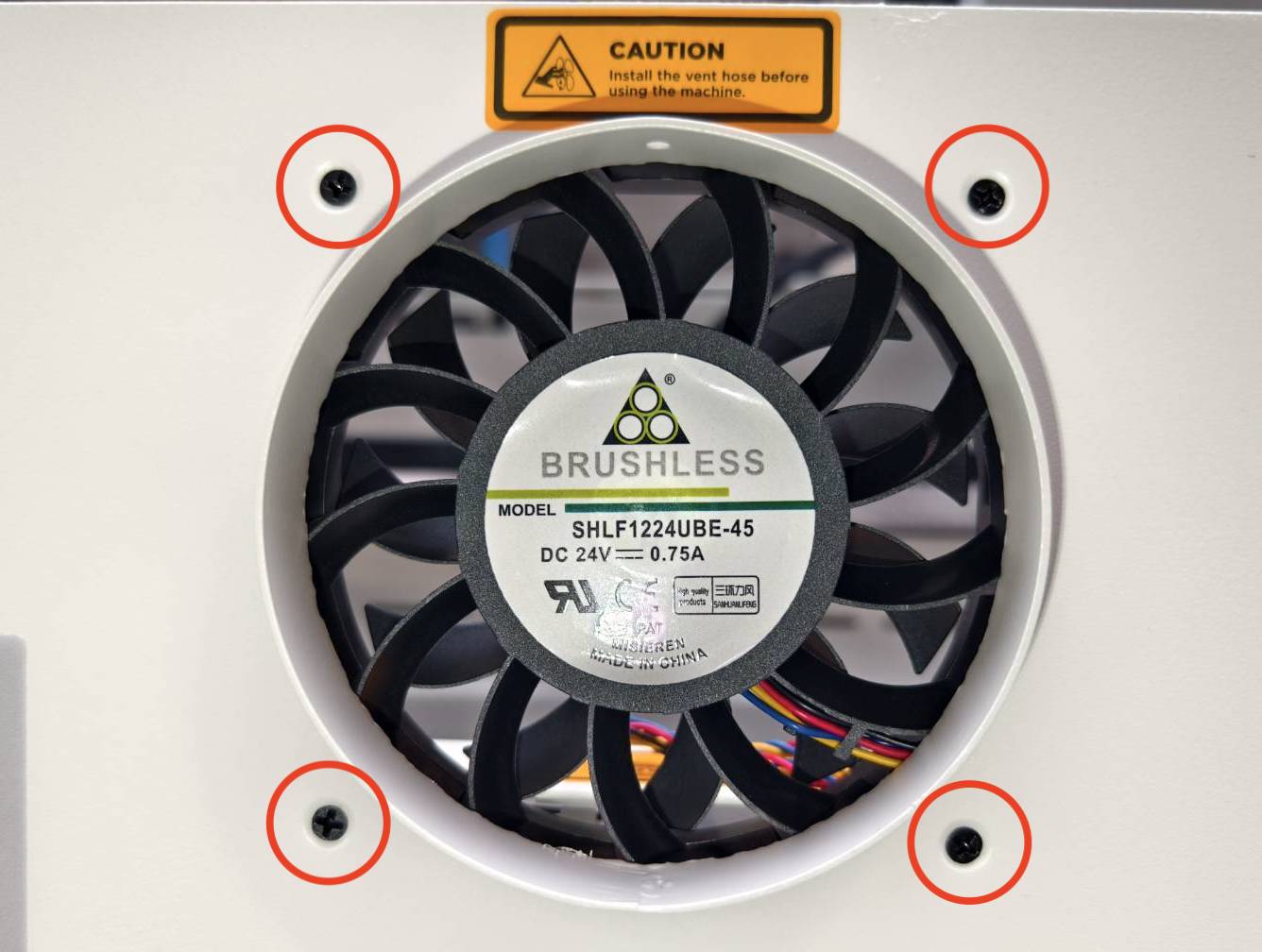

使用十字螺絲起子鬆開四個固定風扇的螺絲。

Step 10:

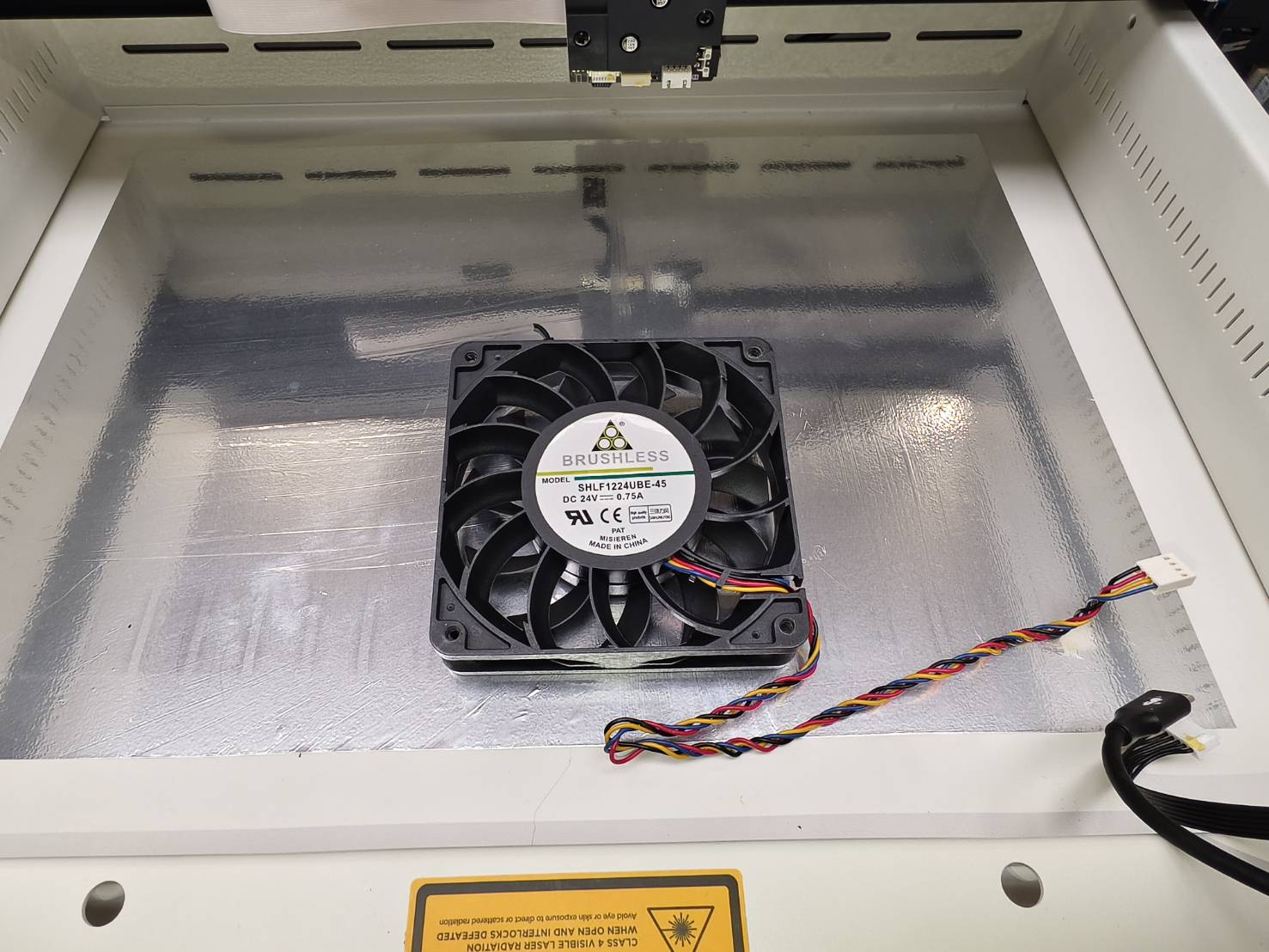

取下風扇後請小心剪開束帶，風扇即可完全移除。

Step 11:

如下圖所示，為避免線路過長凹折，請使用束帶或是電火布把線路縮短。

束帶範例:

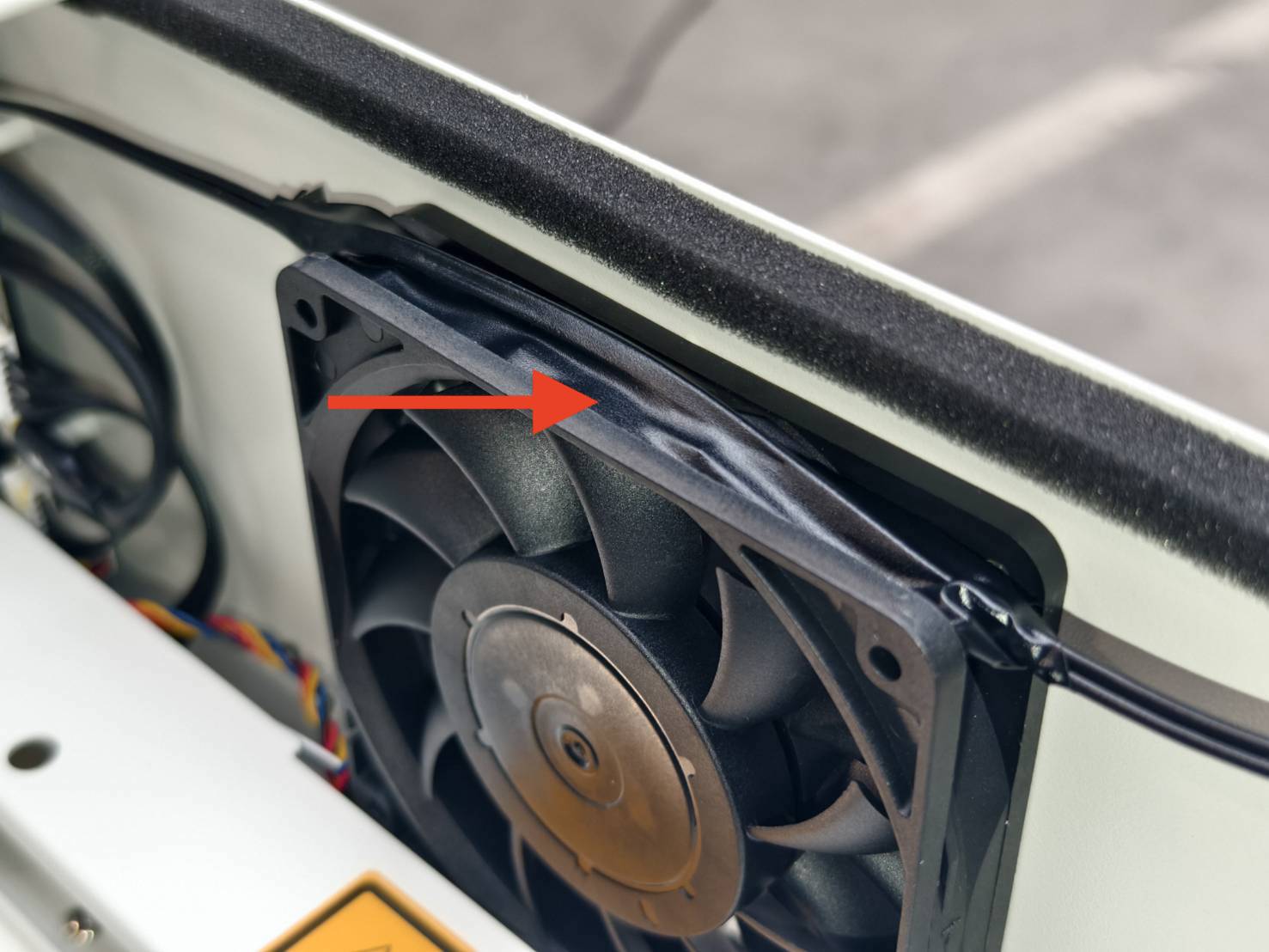

電火布範例:

Step 12:

鎖回四顆螺絲將新風扇固定，確保線路在風扇下方。

Step 13:

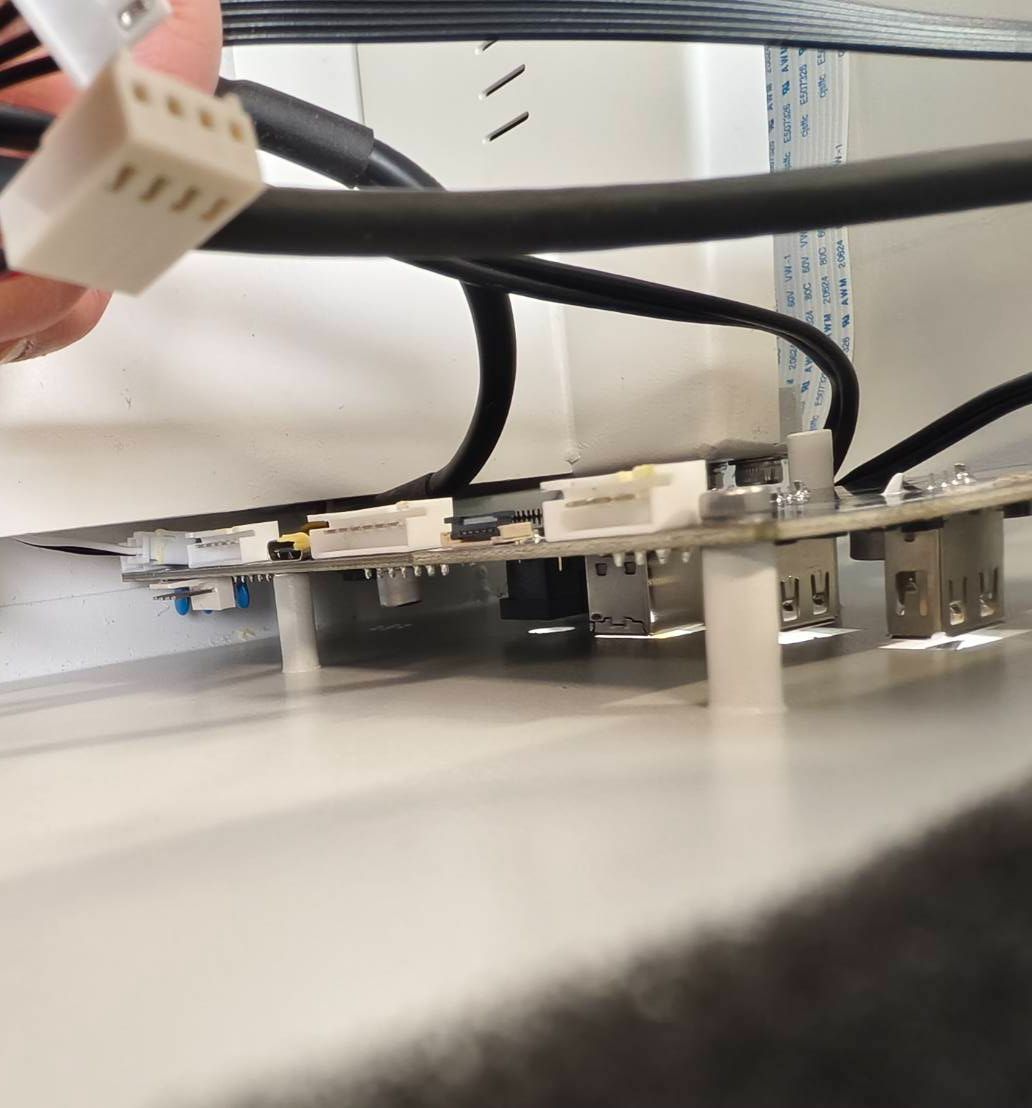

接回所有接線(使用鑷子會比較方便操作)。
如下圖所示，確認USB-C線路上的白色標誌面向工作區域。

Step 14:

使用束帶或是電火布固定風扇上的線路。

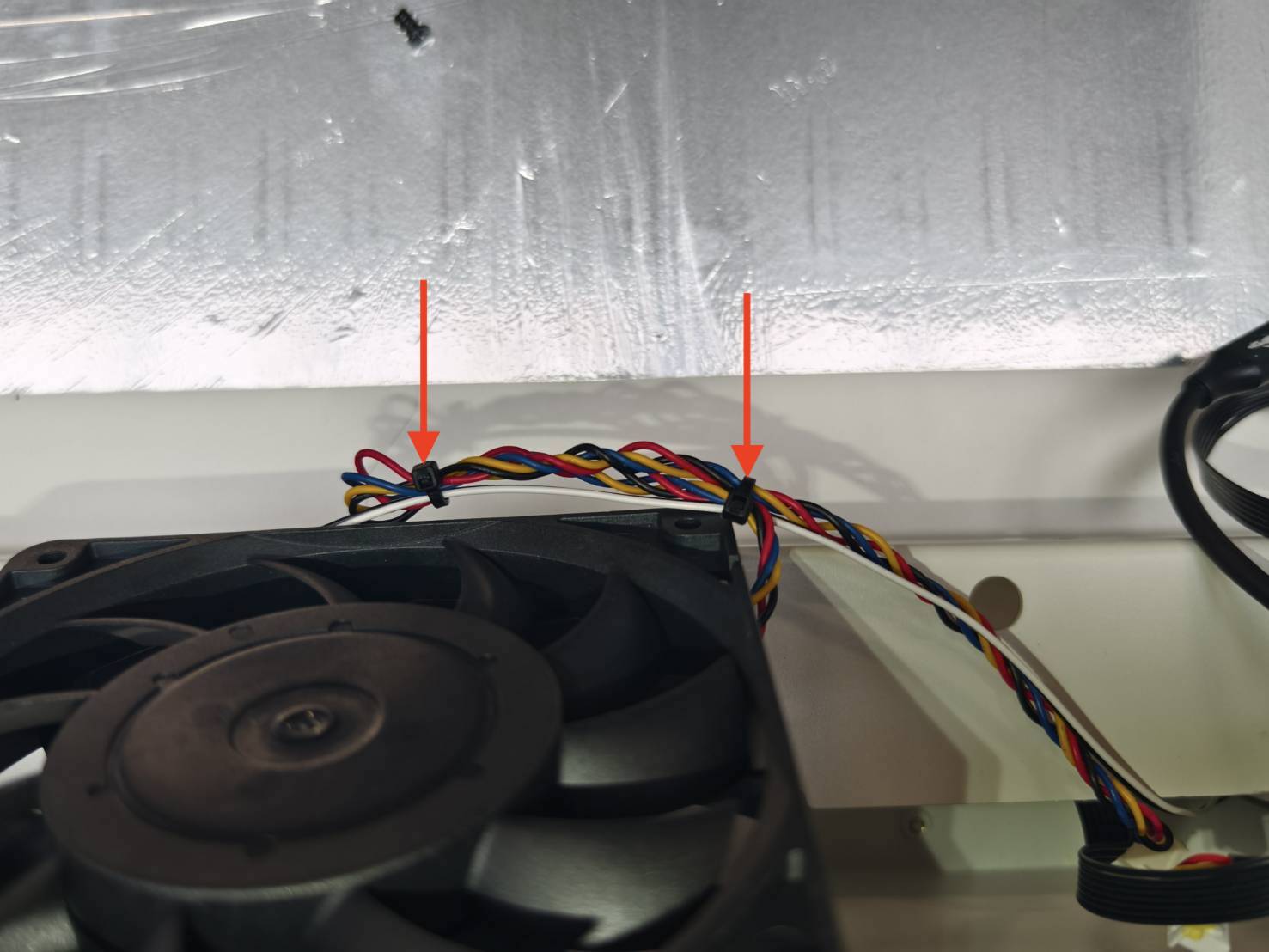

束帶範例:

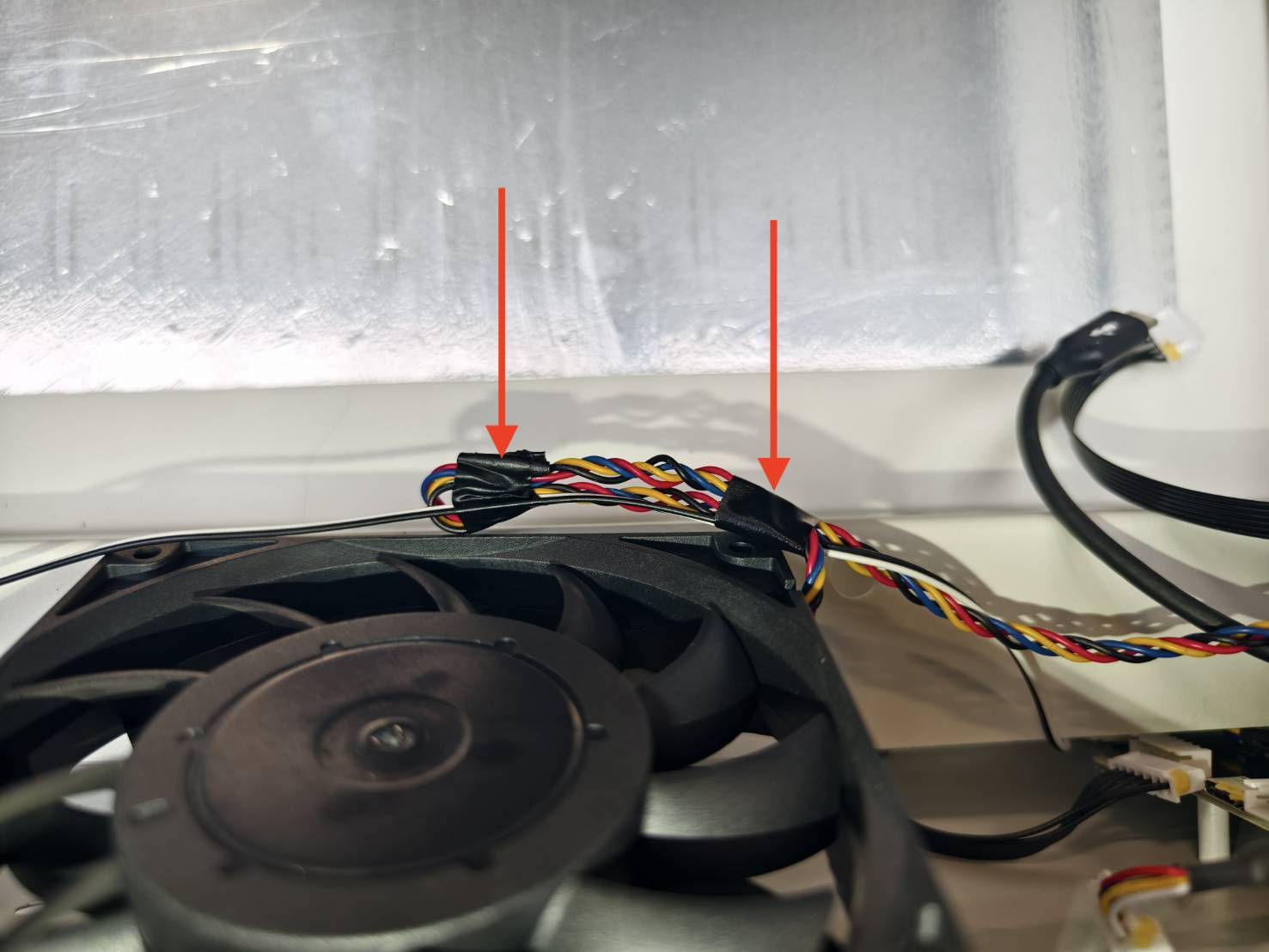

電火布範例:

Step 15:

將門蓋放回，確保有作業空間，如下圖所示。

Step 16:

將相機線插回主板，確保金色部分面向主板。

金色部分：


金色部分面向主板：

插入相機線：

扣回卡扣：

Step 17 - 插回馬達線:

Step 18:

將鈑金放回原位，並鎖緊八個螺絲固定。

Step 19

此篇文章的步驟中有移動到門蓋與相機，因此最後一步請您先執行相機校正，再繼續使用機器。
請參考此篇教學文章：相機校正

#End
