Ador - Instal·lació del mòdul làser d'infrarojos de 2W

Instal·lació del mòdul làser

1. Afluixeu el cargol de mà "A" a l'adaptador del mòdul "B".
2. Apunteu el punt "C" del mòdul làser a la icona de desbloqueig "D" de l'adaptador del mòdul i inseriu-lo cap avall fins a la icona de bloqueig.
3. Torneu a collar els cargols de mà 『A』 a l'adaptador del mòdul.

Després de la instal·lació, si us plau, acabeu el Calibratge del mòdul làser infraroig Ador - 2W
 abans de començar a gravar.

Iniciar gravat

1. Col·loqueu el material dins la màquina

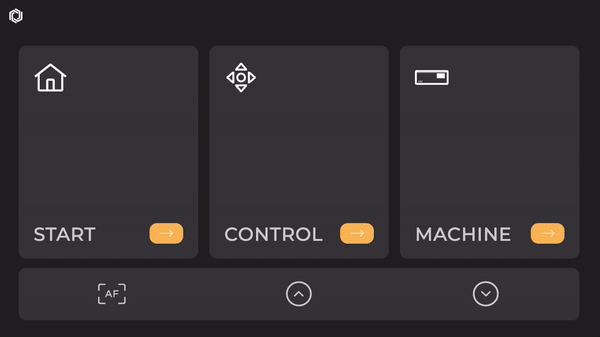

2. Enfocament: Moveu el capçal làser sobre el material. A continuació, feu clic al botó d'enfocament al costat esquerre de la màquina dues vegades

o mantingueu premut el botó "AF" al panell de la màquina fins que el capçal làser comenci a moure's.

Després que el capçal làser toqui el material, es mou cap amunt.
Feu clic a "CONTROL ＞ Z＾" al panell tres vegades per arribar a la distància d'enfocament correcta. Assegureu-vos que la distància d'enfocament sigui correcta abans de cada gravat.

3. Tanqueu la porta

4. Inicieu la última versió estable de Beam Studio a l'ordinador.

5. Importeu el fitxer, seleccioneu el mòdul per a cada capa i establiu el paràmetre.

6. Previsualitzeu la posició de gravat: Feu clic al símbol de la càmera a la cantonada superior esquerra, seleccioneu el nom de la màquina i completareu la previsualització.

7. Envieu el fitxer: Arrossegueu i deixeu anar el fitxer d'imatge a la ubicació de gravat desitjada i, a continuació, premeu el botó de la fletxa per enviar el fitxer.

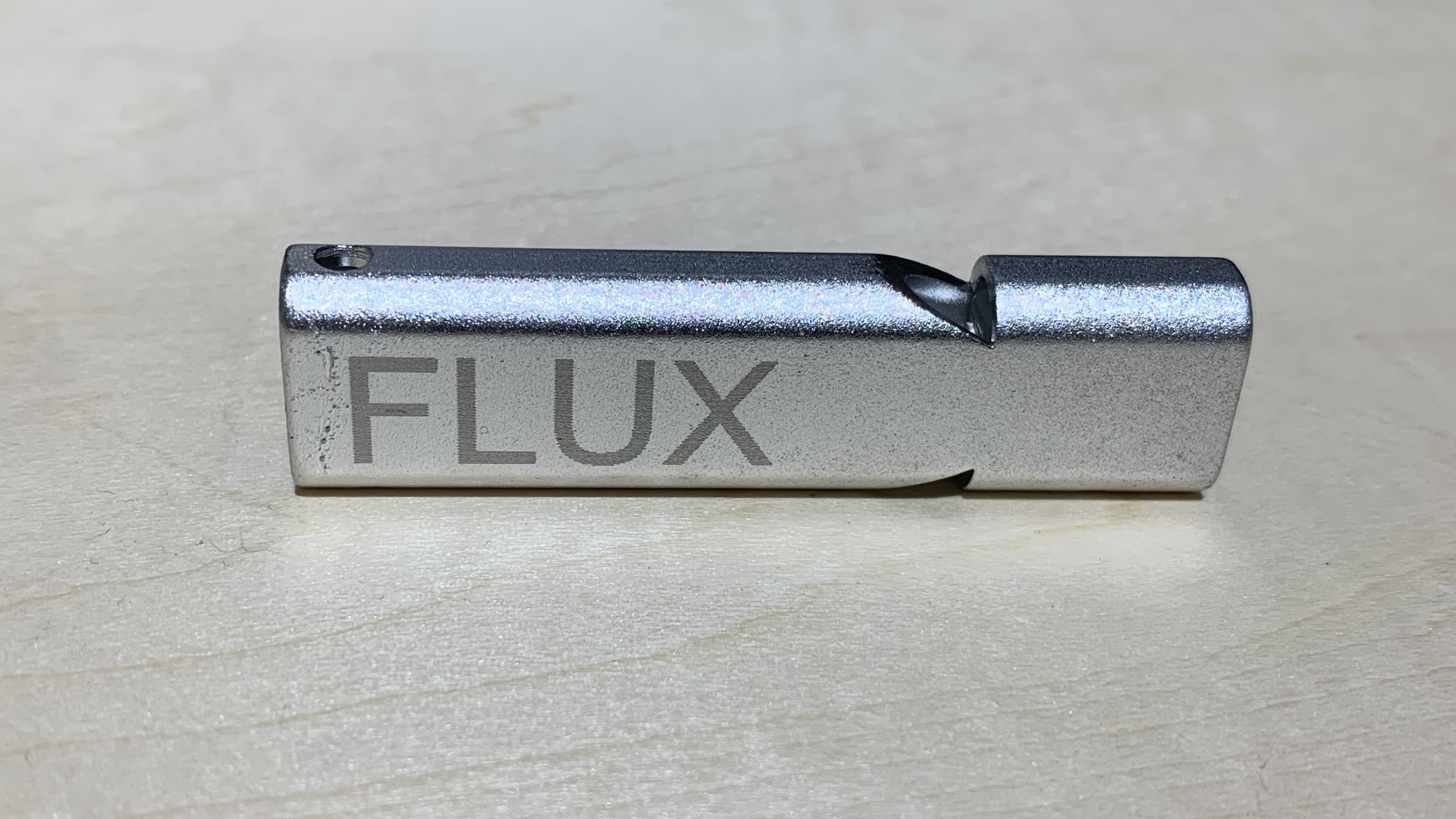

Si el resultat del gravat és borrós, poc clar o de color clar, comproveu si el capçal làser està enfocat amb precisió.
Si és correcte, comproveu la idoneïtat del material/paràmetres/ neteja del capçal làser, i trobeu la solució d'errors aquí- 5-8 Mal resultat de gravat o tall (mòdul làser de díode de 10W/20W).
