⚠︎ Advertència: La funció de passada no està disponible a Europa.
|
Descripció
Aquest article us guiarà a través de la configuració de la funció de passthrough i l'inici d'una tasca de gravat de prova després de la instal·lació del maquinari.
Per al gravat o tall amb passthrough, consulteu Ador - Guia de gravat passthrough.
Eines
| 1 | Tornavís de creu |
| 2 | Clau de caixa hexagonal (7mm) |
| 3 | Cinta de paper (Opcional) |
Pas 1
Separeu la màquina i la base si estan muntades.
Pas 2
Desenrosqueu aquests dos cargols de la part posterior amb un tornavís de creu.
Pas 3
Desenrosqueu els cargols de sota del marc.
|
Pas 4
A continuació, es pot retirar el marc posterior de passada.
(Els cargols no seran necessaris per a la passada, però es recomana conservar-los.)
Pas 5
Col·loqueu el marc posterior de passada a la posició designada.
Pas 6
Desenrosqueu els dos cargols.
Pas 7
Desenrosqueu els cargols situats sota el marc frontal.
|
Pas 8
A continuació, es pot retirar el marc frontal de passada.
Pas 9
Retireu els dos clips dels marcs frontals.
(Aquests dos clips no seran necessaris per a la passada, però es suggereix conservar-los per a futures necessitats. Si us plau, consulteu la instal·lació de la versió sense passada.)
Pas 10
Col·loqueu el marc frontal de passada a la posició designada.
Pas 11
Munteu la màquina i la base d'extensió.
Pas 12
Col·loqueu el panell de bresca a la capa de 37mm/1,4 polzades o a la capa de 77mm/3,0 polzades segons el gruix del vostre material. Si us plau, consulteu l'article per a la instal·lació del panell de bresca.
| Capa | Foto |
Rang d'alçada |
| 37mm / 1,4 polzades | 0 - 3 mm | |
| 77mm / 3,0 polzades |
3 - 15 mm |
|
| 117mm / 4,6 polzades | No disponible per a la impressió passant | |
| 155 mm / 6,1 polzades |
No disponible per a la impressió passant |
Pas 13
Inseriu el material a la màquina. Es recomana encaridament que utilitzeu material no desitjat o usat per primera vegada amb finalitats de pràctica.
El gruix màxim del material per a la funció d'impressió passant de l'Ador és de 15 mm.
En inserir el material, eviteu que quedi atrapat pel cable d'alimentació i el tub de ventilació, com es mostra en els exemples incorrectes a continuació.
Hi ha dos escenaris per col·locar els materials. Si us plau, consulteu les instruccions a continuació.
Materials de 0 - 3 mm
|
||
|
||
Materials de 3 - 15 mm
|
||
|
||
Pas 14
Poseu cinta de paper just al costat de la vora del material sobre el panell de bresca o sobre el material inferior.
La cinta s'aplica per alinear cada gravat, i més endavant en l'article explicarem com utilitzar-la.
Materials de 0 - 3 mm
|
||
|
||
Materials de 3 - 15 mm
|
||
|
||
|
||
Nota important |
|
|
|
|
|
|
|
Pas 14.1

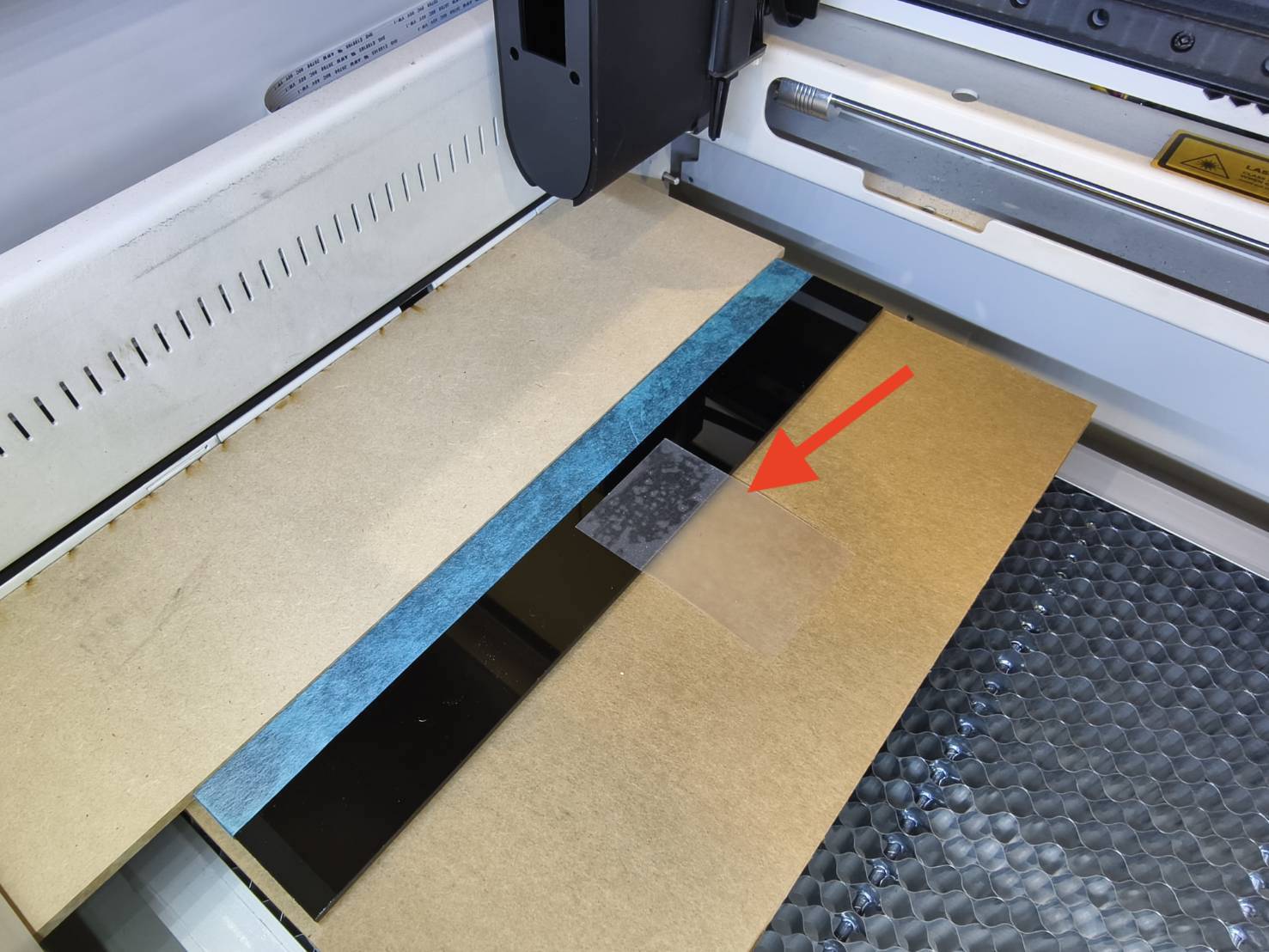

Col·loqueu l'adhesiu d'imprimació al material lateral per a fins de prepolvorització.
Pas 15
Engegueu la màquina i realitzeu l'autoenfocament al vostre material.
Pas 16
Assegureu-vos de tenir les següents versions de programari i firmware per a utilitzar la funció rotativa de l'Ador.
|
Beam Studio versió 2.3.7 o superior. (Guia) |
La versió de firmware 5.3.2 o superior. (Guia) |
|
|
Pas 17
Activeu la funció de Passthrough a Beam Studio.
Establiu la longitud del vostre material.
Pas 18

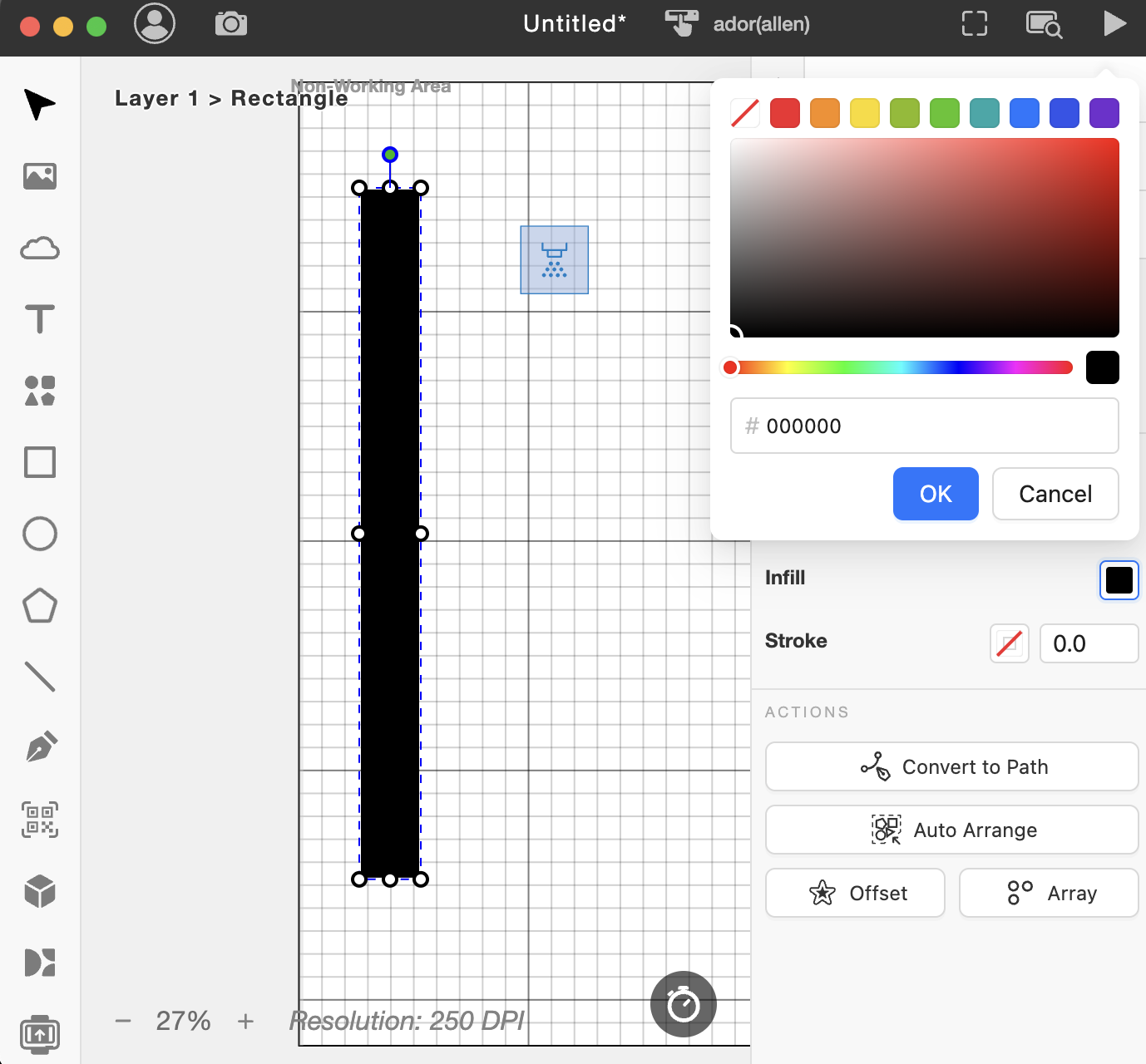

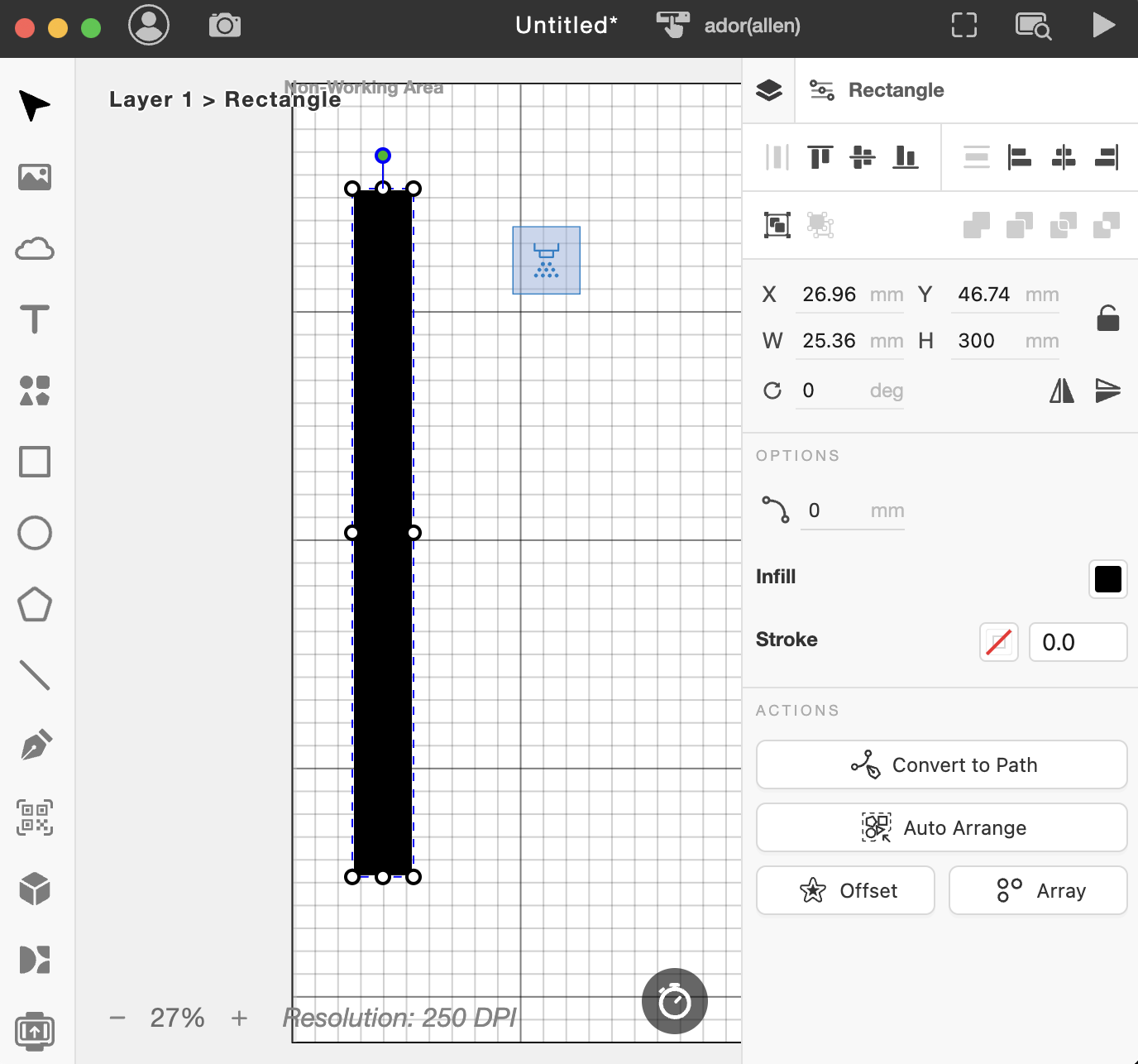

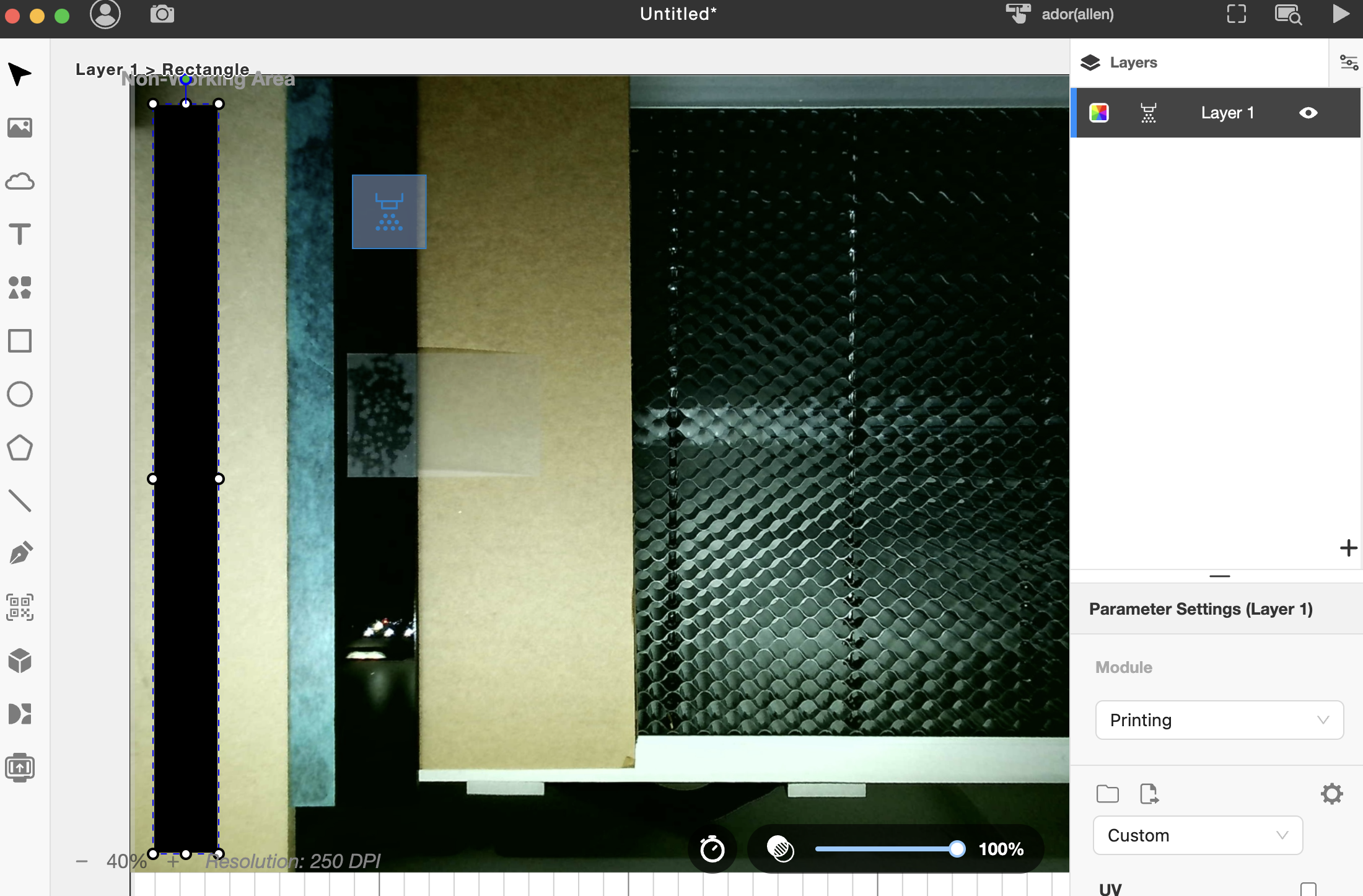

Dibuixeu un rectangle allargat i ompliu-lo de negre, o importeu el vostre propi disseny.
Pas 19

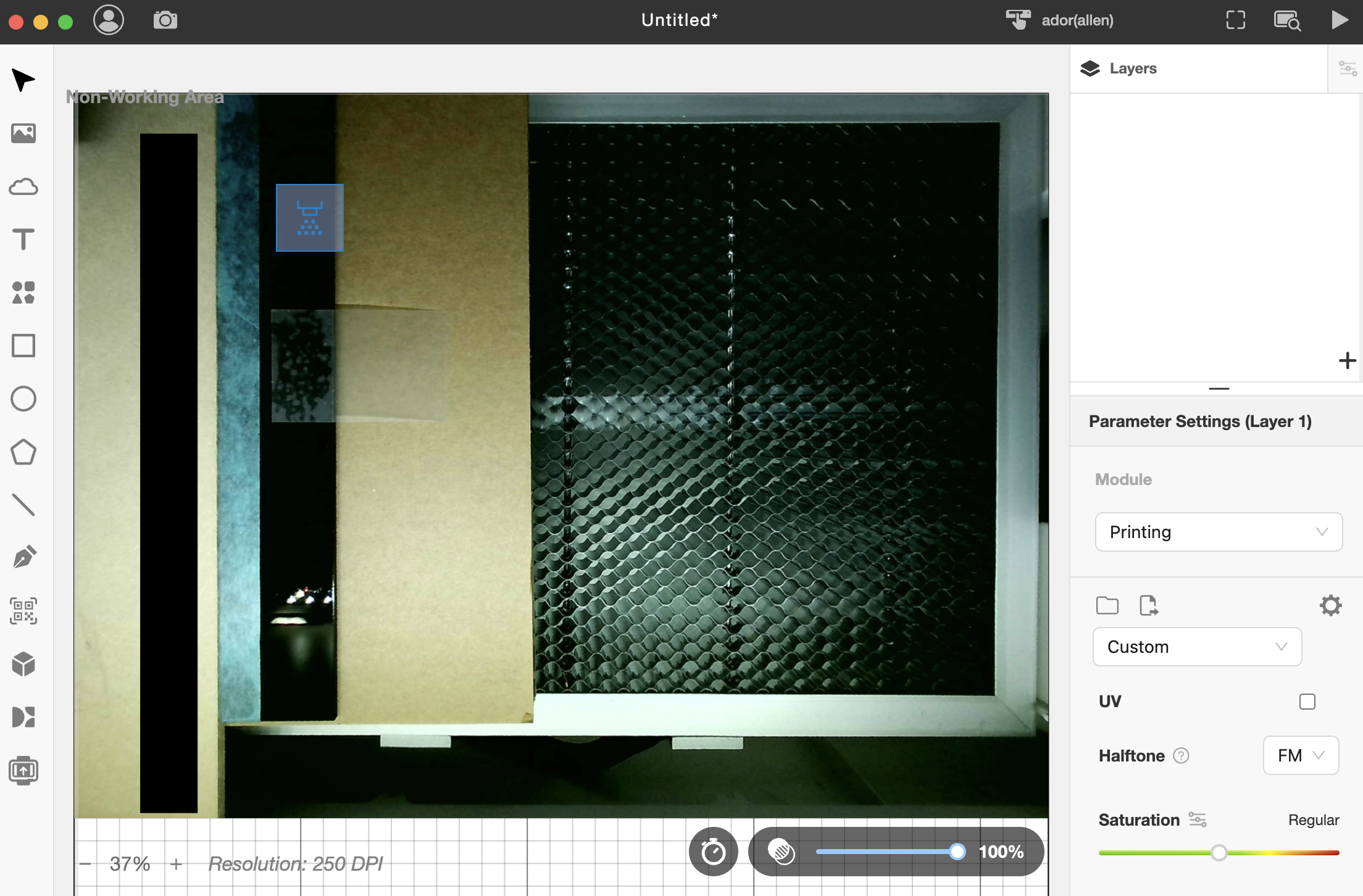

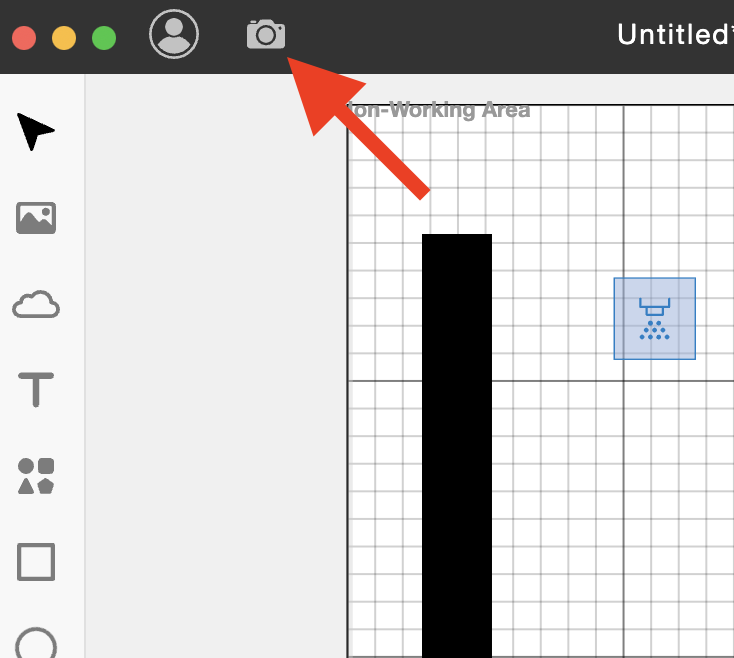

Feu una previsualització amb la càmera.
Col·loqueu el disseny a la posició desitjada.
Pas 20

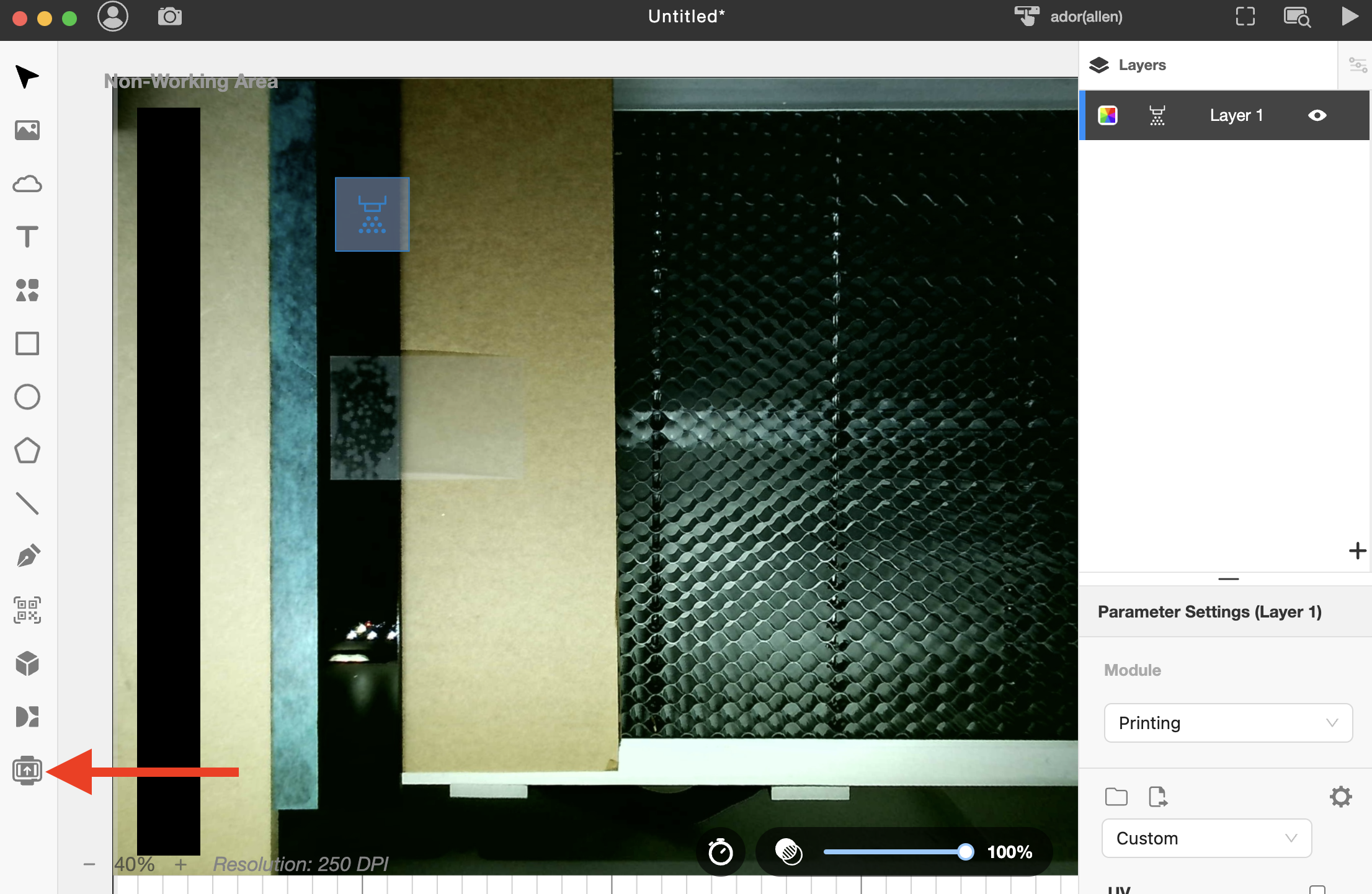

Obriu la configuració de Passthrough.
Explicació de cada paràmetre
| 1. Longitud de l'objecte | |
| Àrea de treball (alçada) | |
| Capa de referència | |
1. Longitud de l'objecteLa longitud de l'objecte és la longitud del vostre disseny o fitxer importat mesurada pel programari. |
Àrea de treball (alçada)L'àrea de treball (alçada) és la longitud de cada secció de gravat.
|
Capa de referènciaLa capa de referència és una eina que crea automàticament diferents capes en funció del nombre de seccions que tingueu després d'exportar a l'àrea de treball.
ExempleSi el vostre objecte té una longitud de 300 mm, configurar l'àrea de treball a 120 mm requerirà tres gravats, de manera que tindreu tres seccions, la qual cosa indica tres capes i trobareu que les diferents capes gravaran diferents seccions del vostre objecte.
|
4. Marca de guiaLa marca de guia és una eina utilitzada per fer coincidir les línies d'acabat entre cada secció de gravat.
Configuració addicional per a la marca de guia
1. Diàmetre La configuració del diàmetre és la mida dels cercles i el seu valor per defecte és de 40 mm.
2. Coordenada X La configuració de la coordenada X determina la ubicació dels dos cercles, segons la mida del vostre material. El seu valor predeterminat és de 390 mm.
|
Pas 21

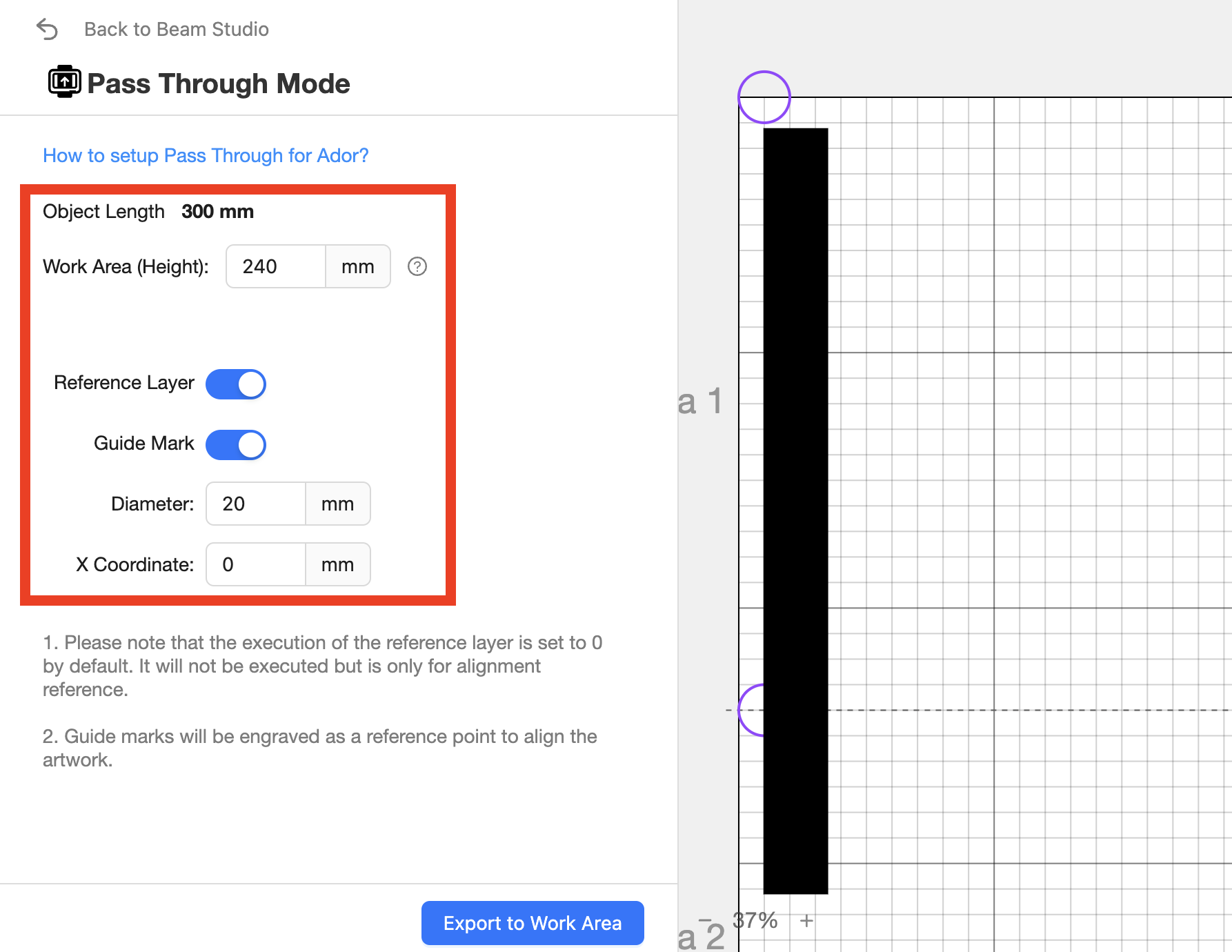

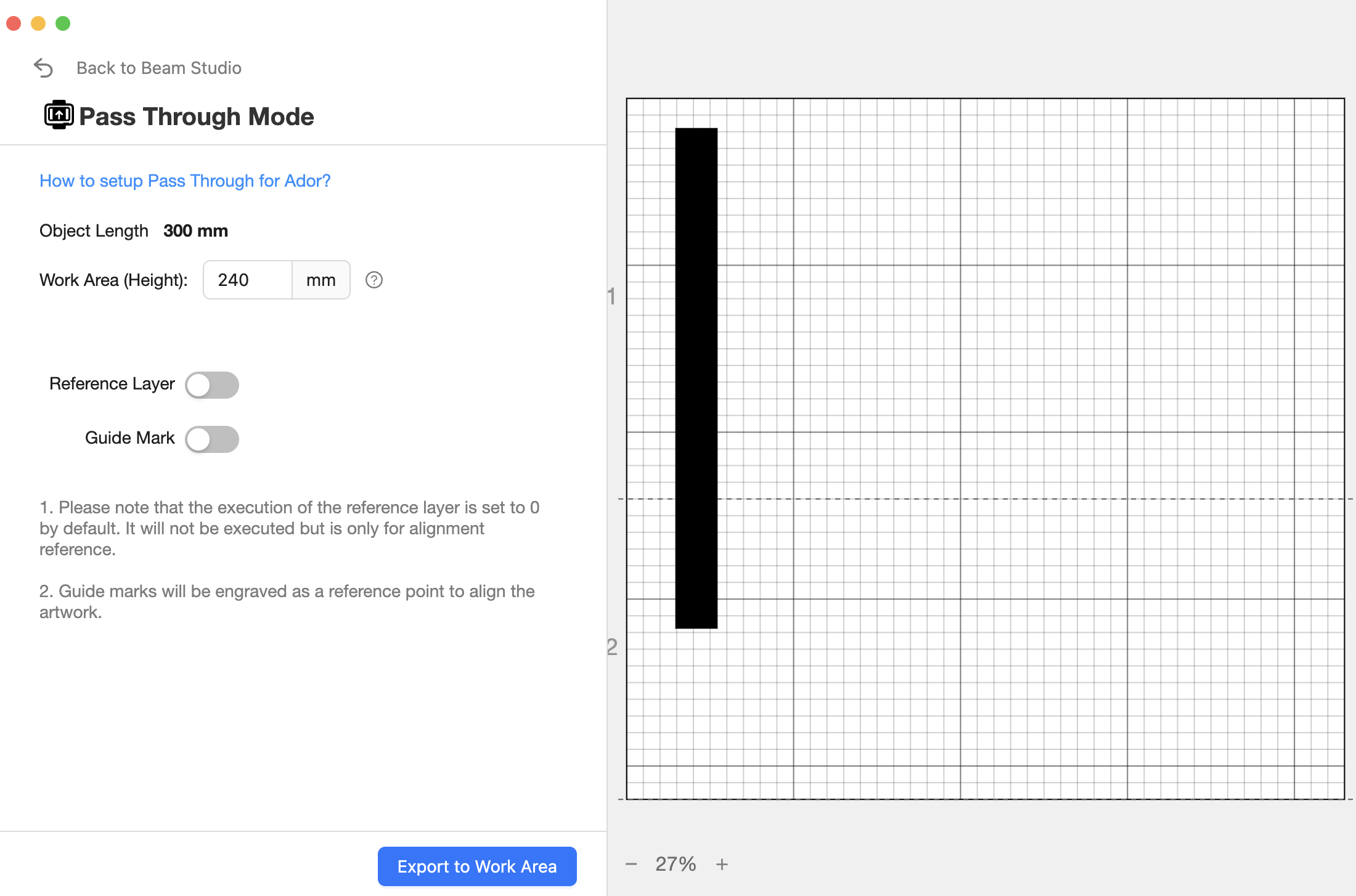

Canvia la configuració de Pass Through si cal, segons el teu disseny o arxiu.
Si estàs seguint el nostre exemple, pots utilitzar la configuració següent per gravar el rectangle.
Pas 22

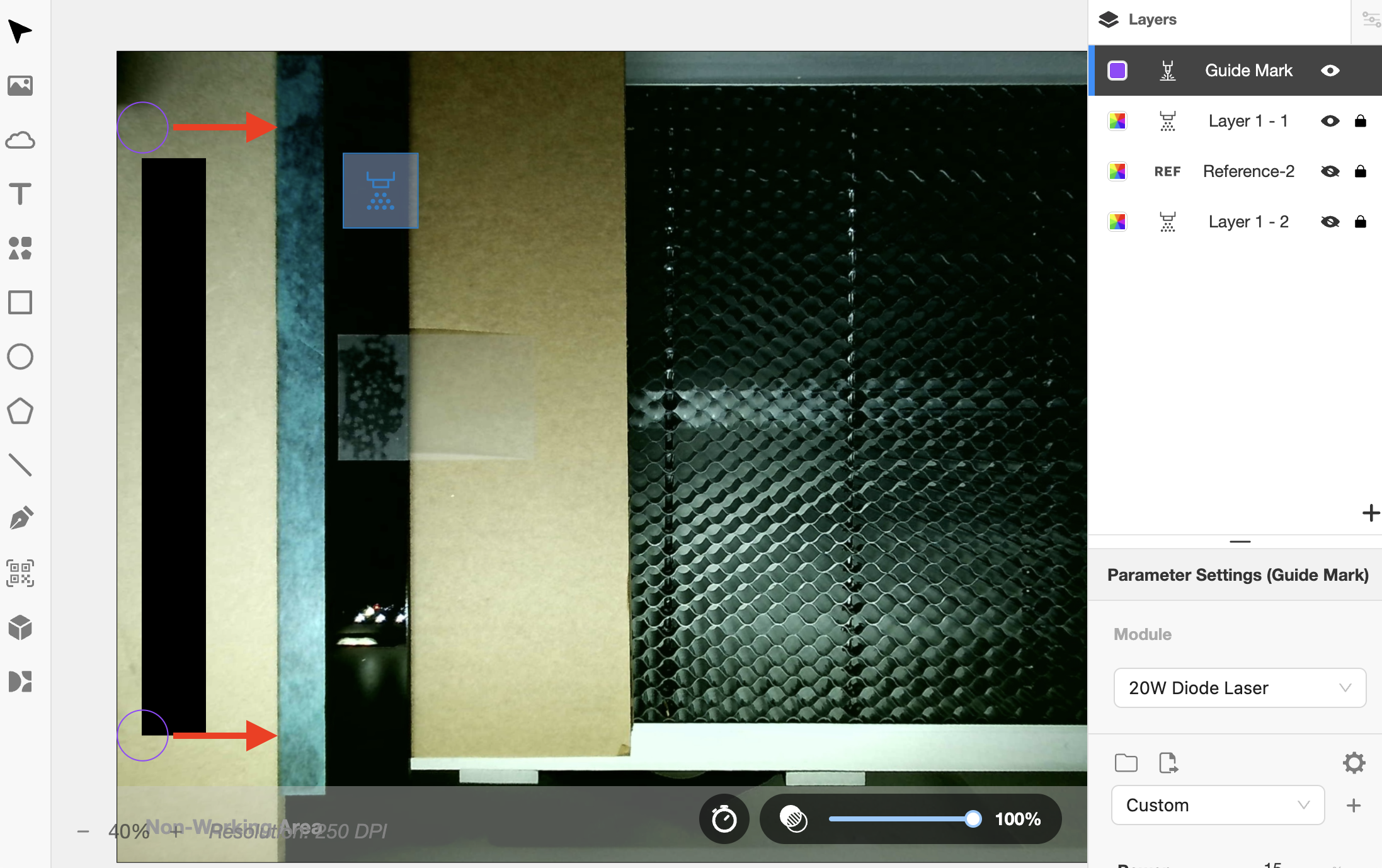

Després d'exportar, veuràs les capes creades automàticament i els dos cercles.

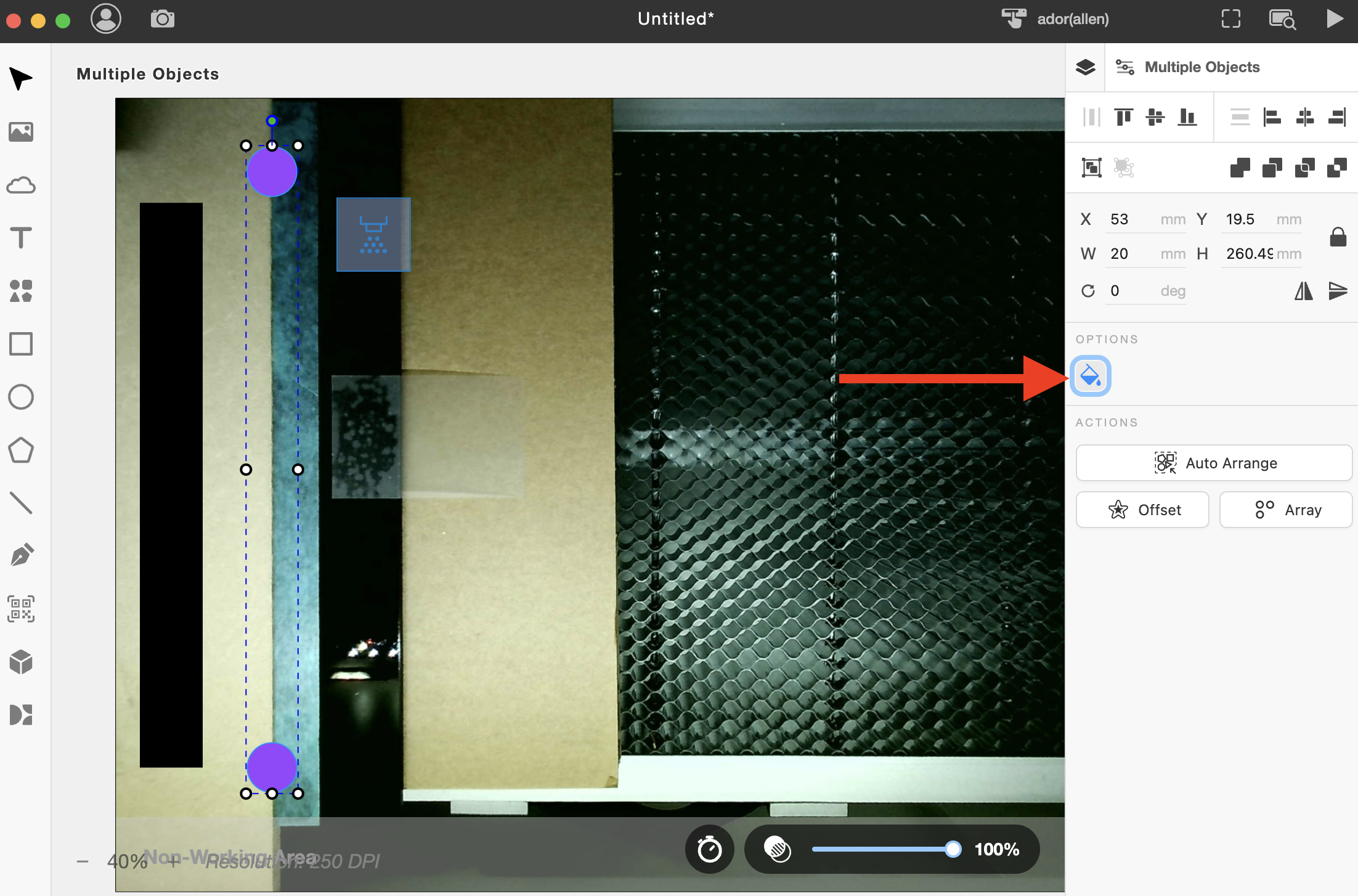

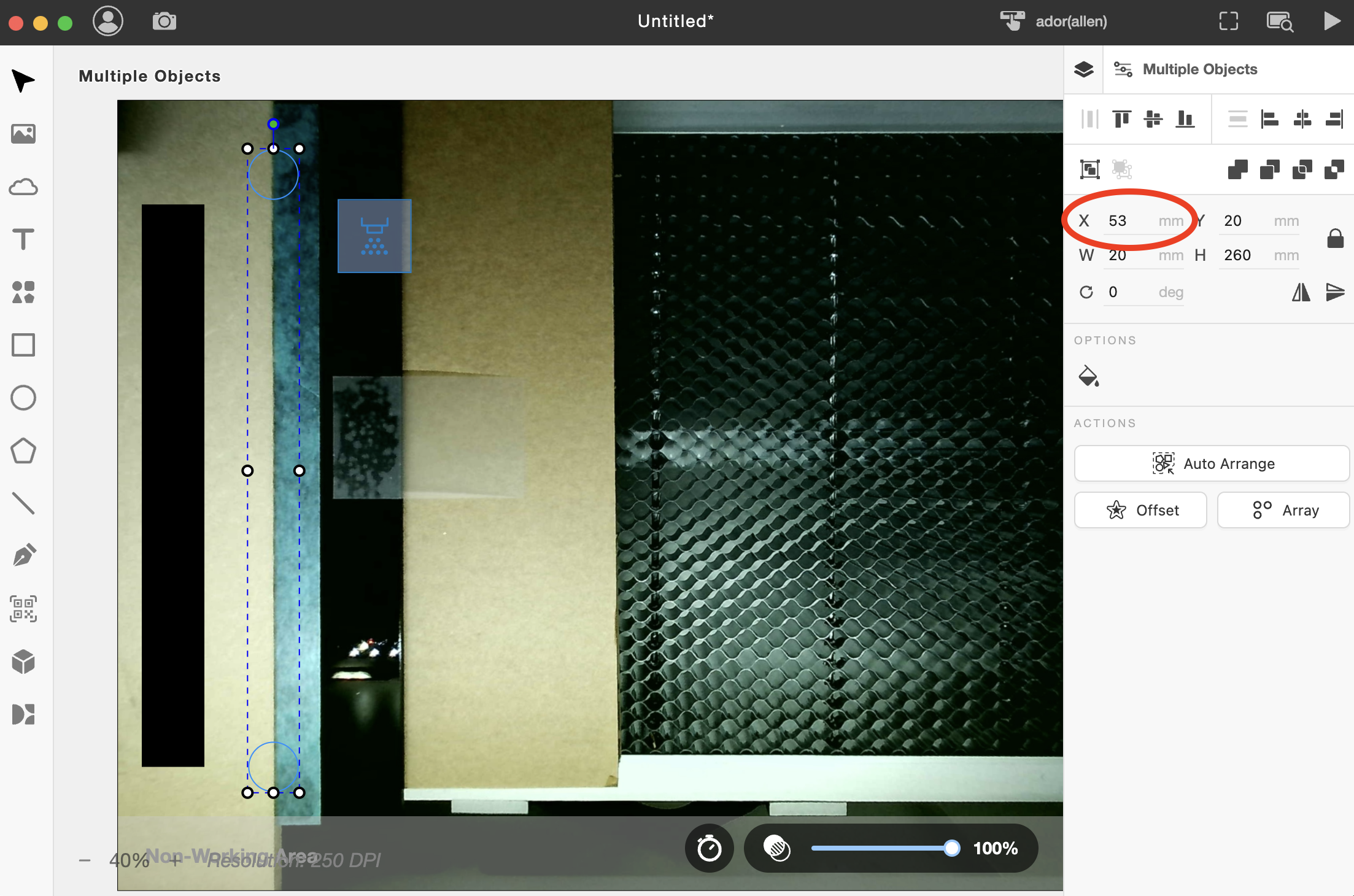

Mou els cercles de manera que la meitat estiguin al material i l'altra meitat a la cinta.
(Es suggereix canviar el valor de l'eix X per moure els cercles).
Omple els cercles.
(Si els cercles no estan omplerts, com que les línies són massa primes, és possible que no siguin visibles després de la impressió).
Pas 23

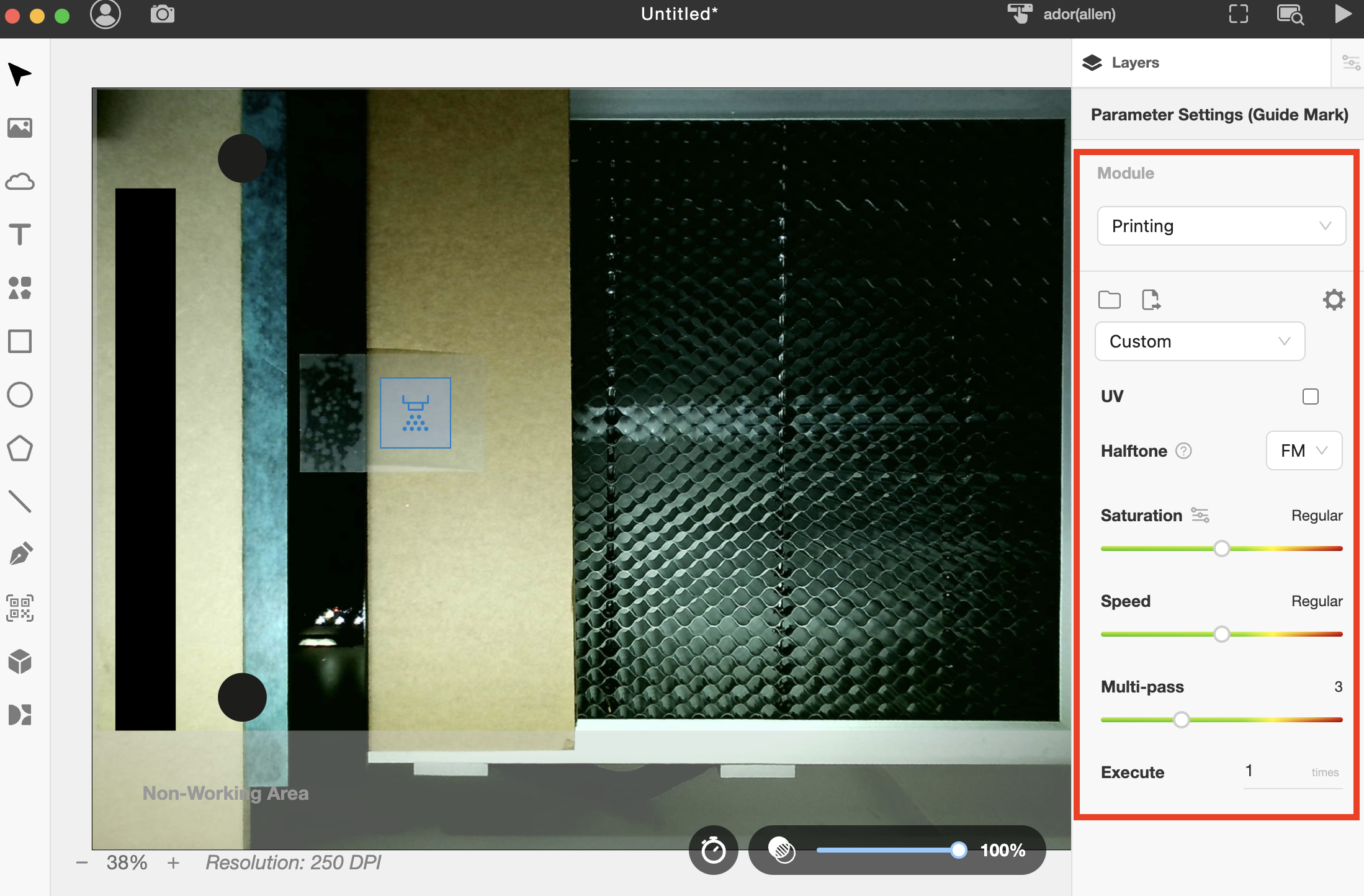

Establiu els paràmetres en funció del vostre material, assegureu-vos de canviar els paràmetres a totes les capes.
Activeu només la Capa 1 i la Marca Guia. Amagueu les altres, ja que s'imprimiran després.

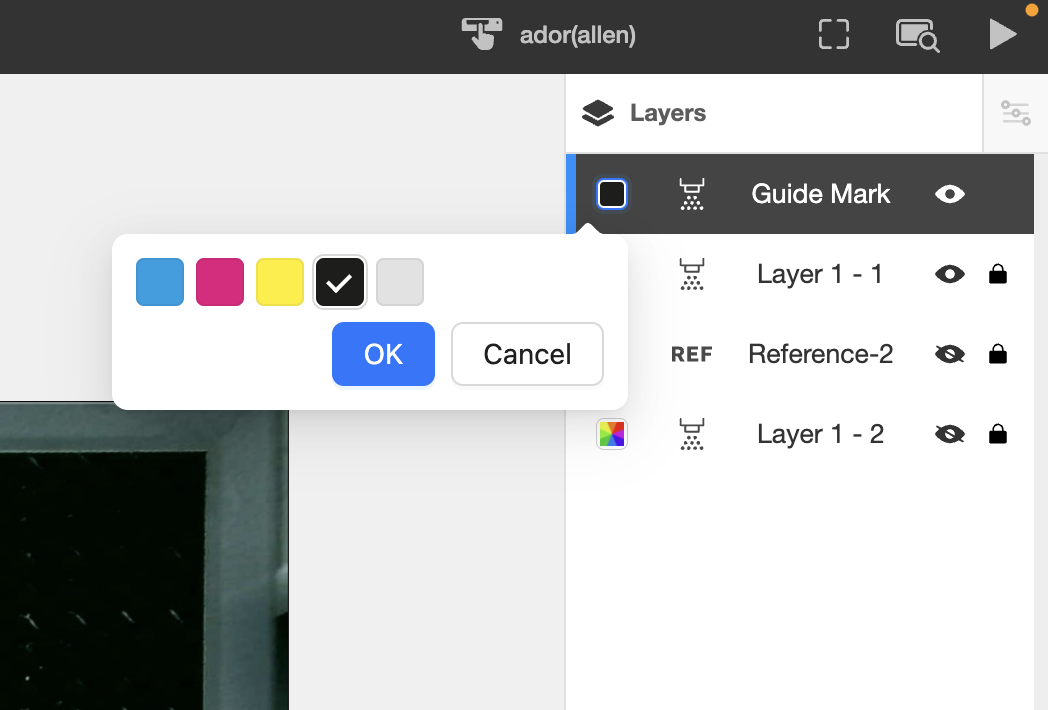

En aquest exemple, he canviat totes les capes a una sola capa de color negre.

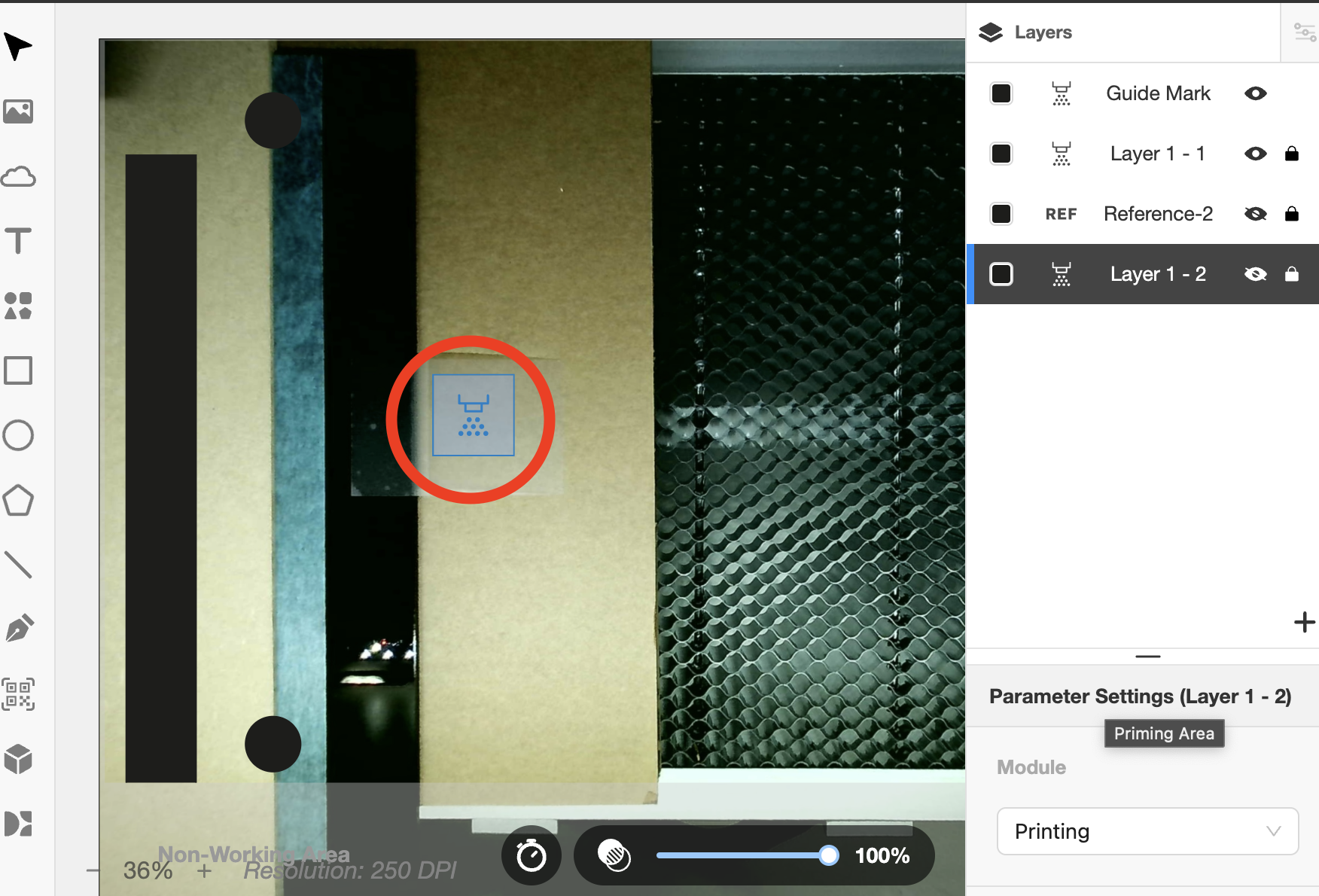

Col·loqueu l'àrea de pre-esprai al lloc de l'adhesiu.
Pas 24

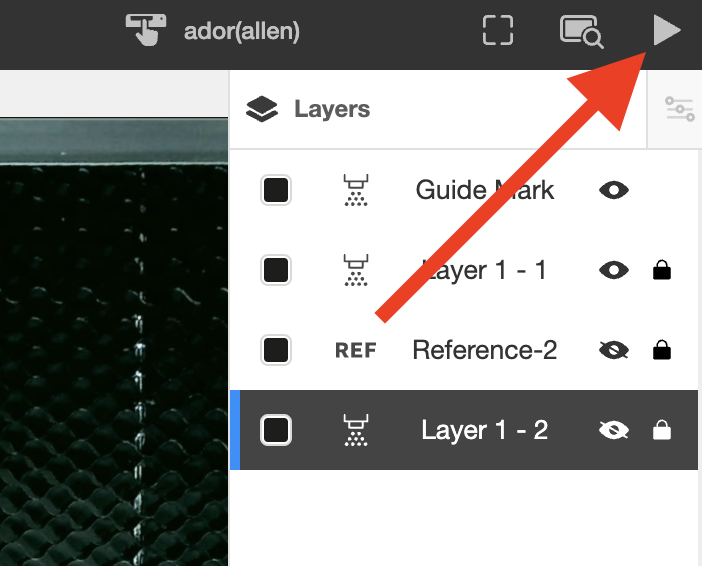

Inicieu la tasca.
(Assegureu-vos que només estiguin activats la Capa 1 i la Marca Guia. La resta han d'estar ocults.)

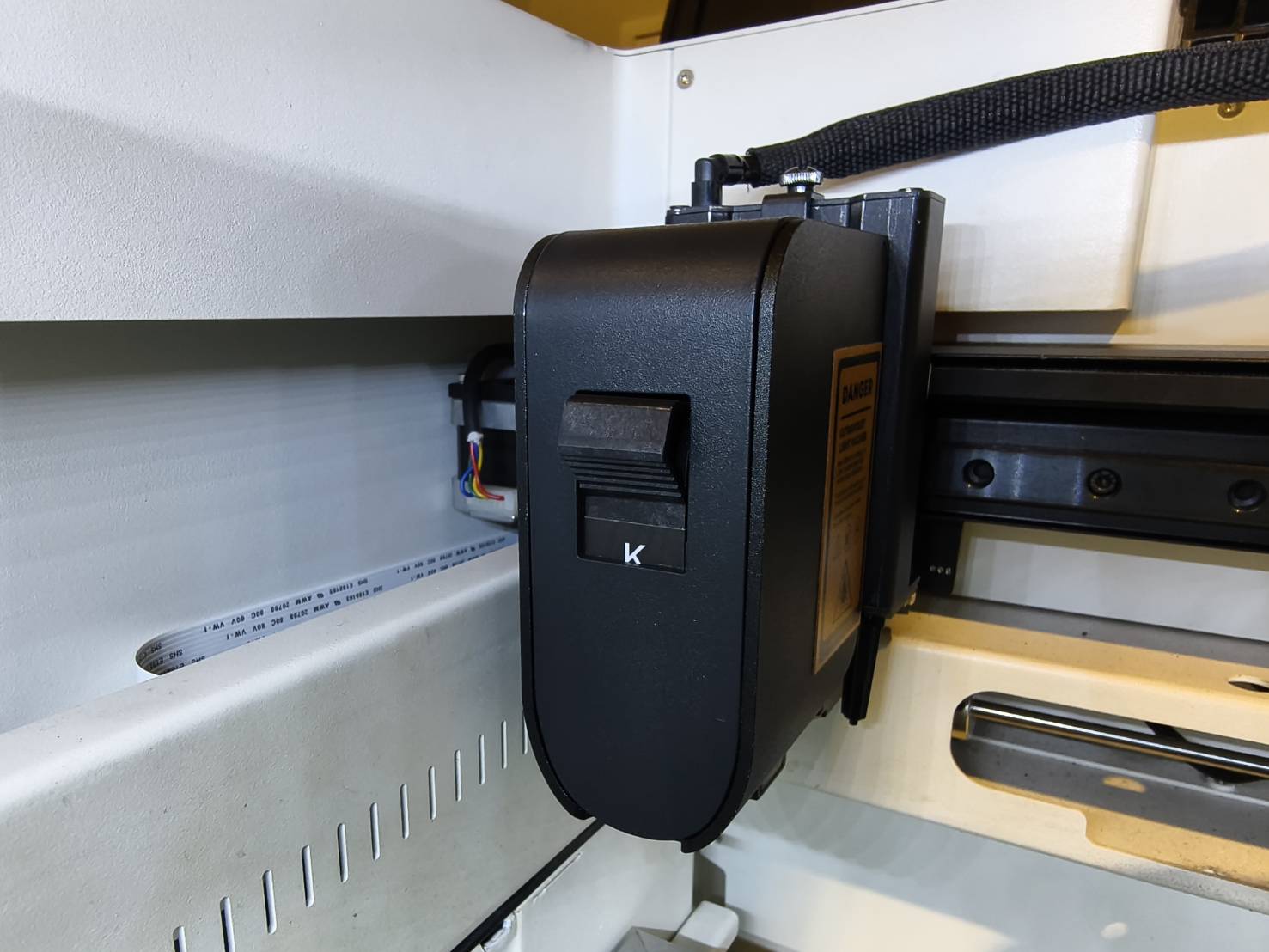

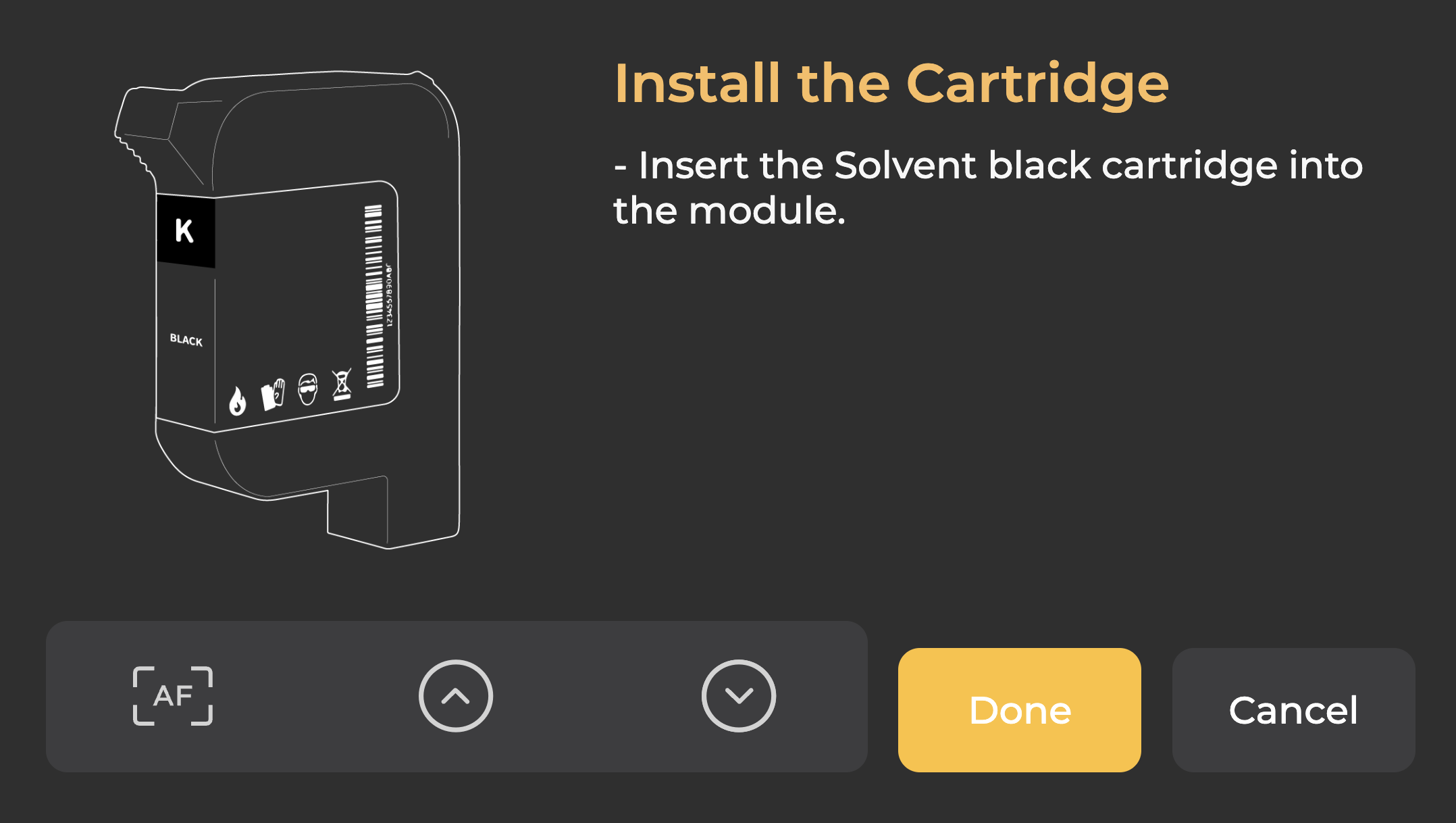

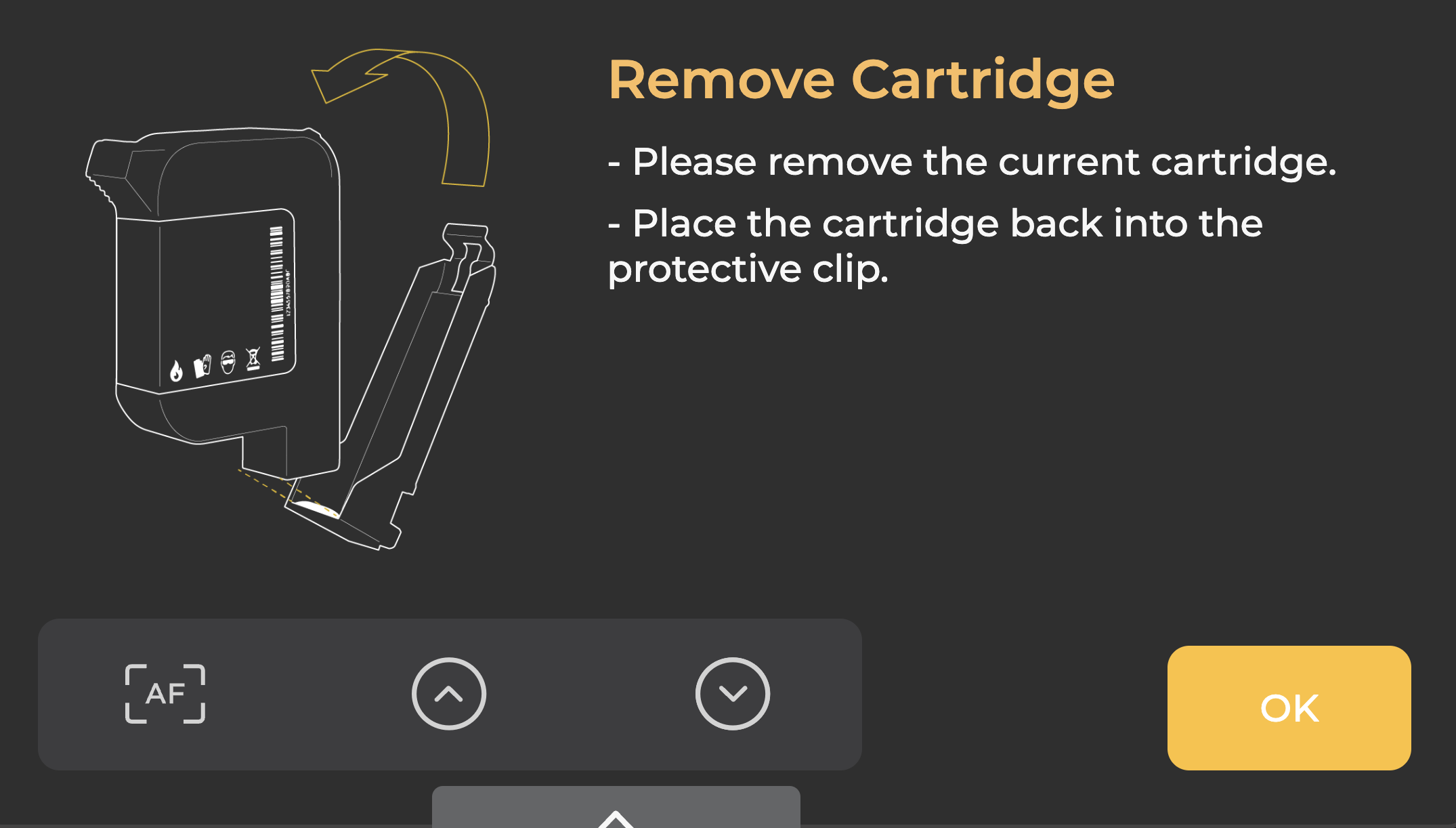

Després d'iniciar la tasca, és possible que se us demani que canvieu el cartutx de color diverses vegades fins que la tasca finalitzi. Si us plau, seguiu les instruccions a la pantalla tàctil de la màquina.
Pas 25

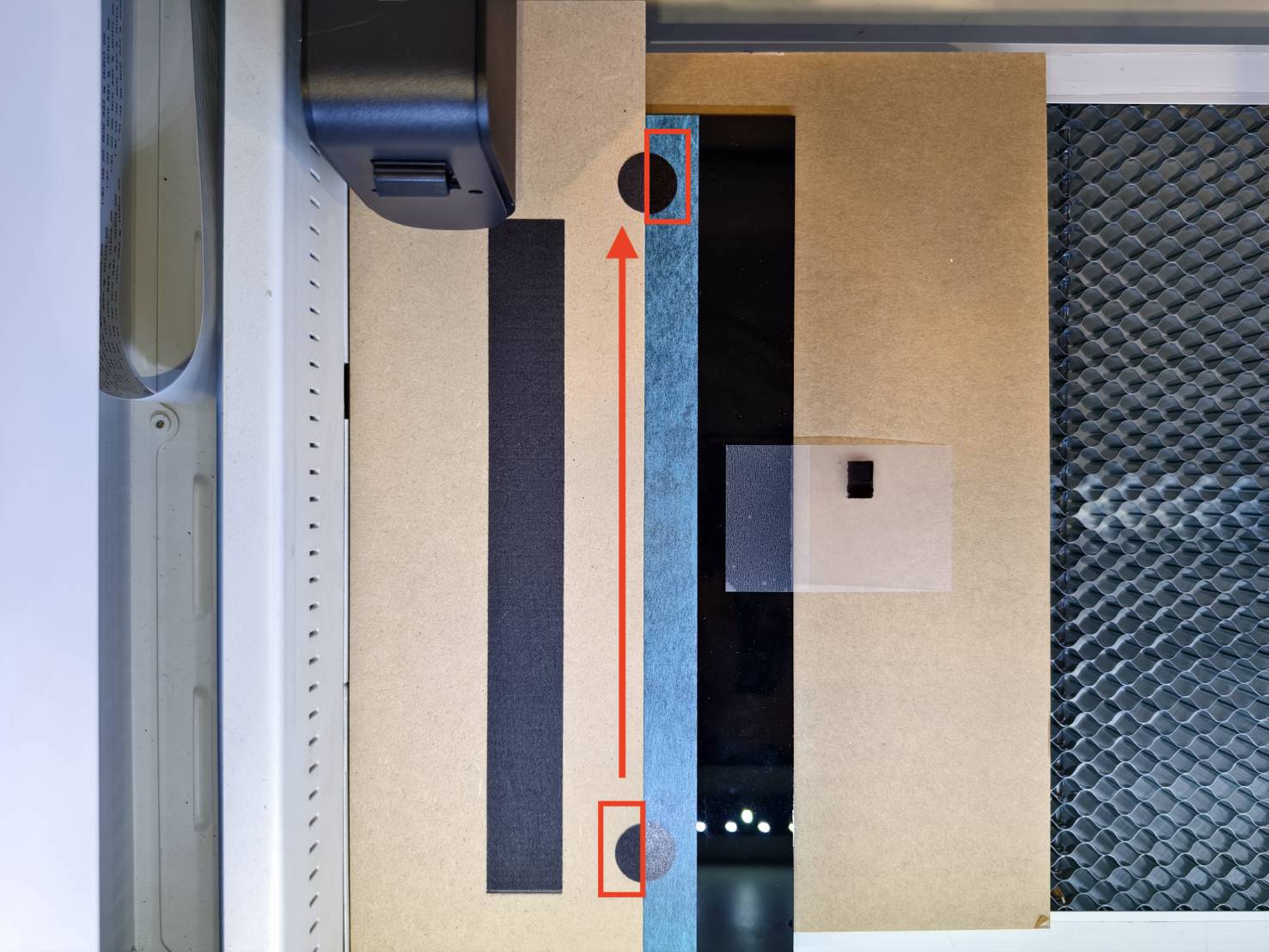

Després del primer gravat, moveu el material per alinear el semicercle inferior del material amb el semicercle superior de la cinta.
Si us plau, subjecteu la cinta mentre moveu el material per evitar canvis de posició.
Pas 26
Assegureu-vos que el material estigui pla. Si s'inclina, es suggereix utilitzar un objecte pesat o cinta per fixar-lo al seu lloc.
En aquest exemple, s'ha aplicat la cinta.
Tingueu en compte que l'ús d'un objecte pot bloquejar el camí del capçal làser, per la qual cosa és millor utilitzar objectes més petits.
| Objecte | Cinta |
Pas 27

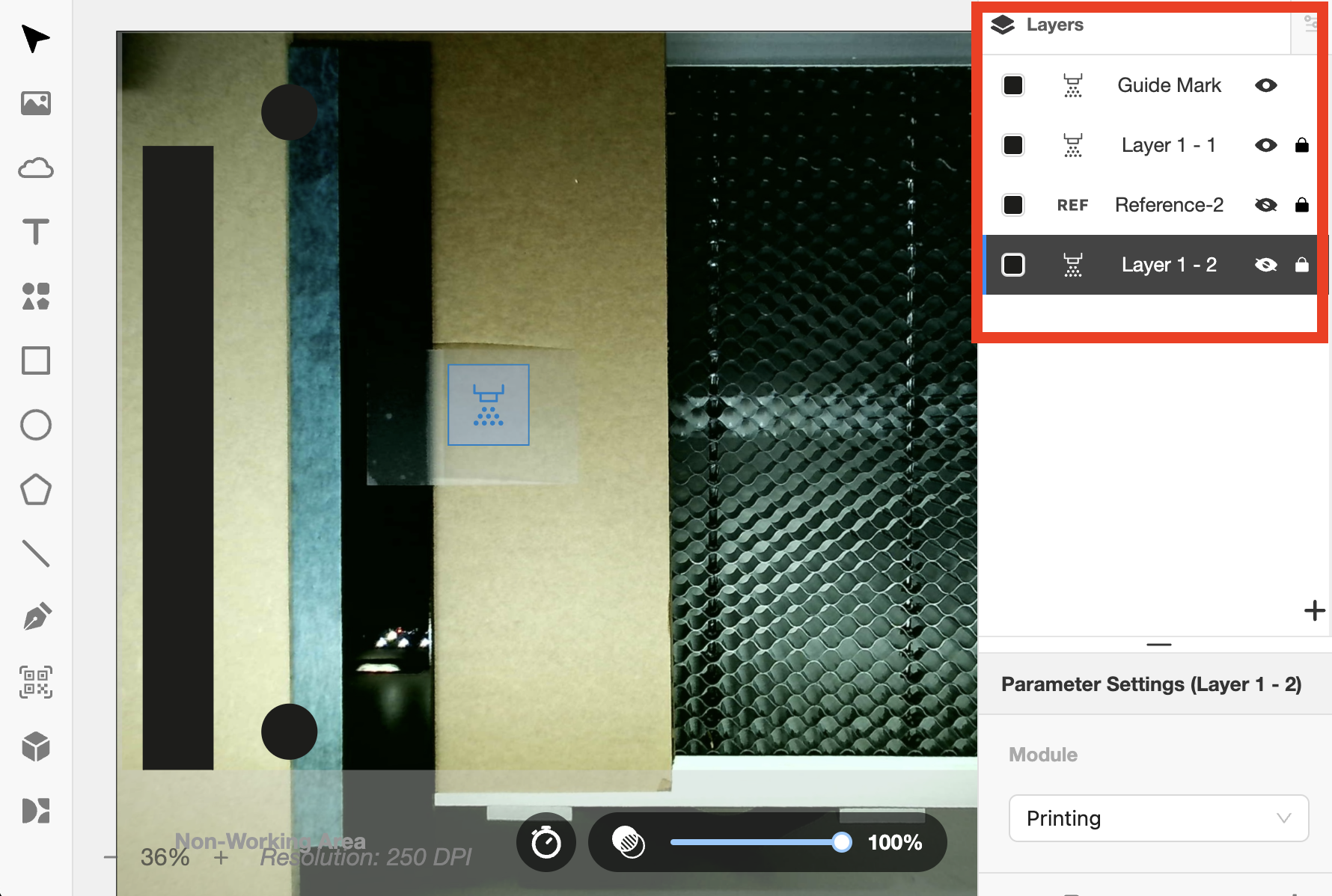

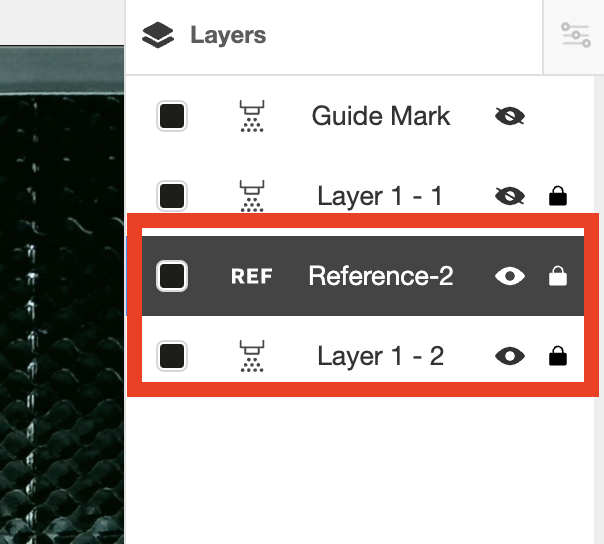

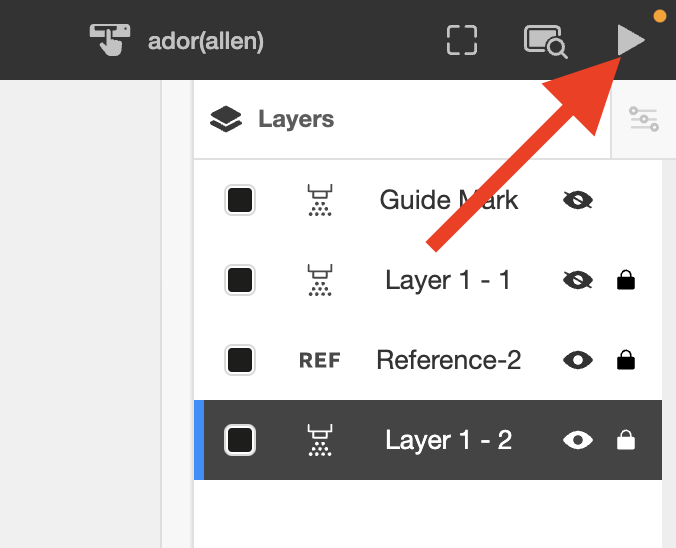

Com que la primera capa i la marca guia ja s'han imprès, hem de continuar imprimint la segona capa. Per tant, haureu de desactivar manualment la capa acabada i activar la següent capa. La capa de marca guia només es desactivarà a l'última impressió.
Si esteu seguint el nostre exemple, comproveu:
- Amagueu la primera capa, ja que la seva part ha finalitzat.
- La capa Marca Guia només es desactivarà a l'últim gravat.
En aquest exemple, només requereix dos gravats, de manera que la capa Marca Guia es desactivarà al segon gravat. - Activeu la segona capa per a la segona impressió, que és l'última capa en aquest exemple.
- La capa de referència té el final de la primera capa, de manera que es pot utilitzar per alinear entre capes; no té cap sortida establerta als paràmetres, així que habilitar-la o no no afectarà la tasca.
Pas 28
Torneu a iniciar la tasca.
Després d'iniciar la tasca, és possible que se us demani que canvieu el cartutx de color diverses vegades fins que finalitzi la tasca. Si us plau, seguiu les instruccions a la pantalla tàctil de la màquina.
Pas 29

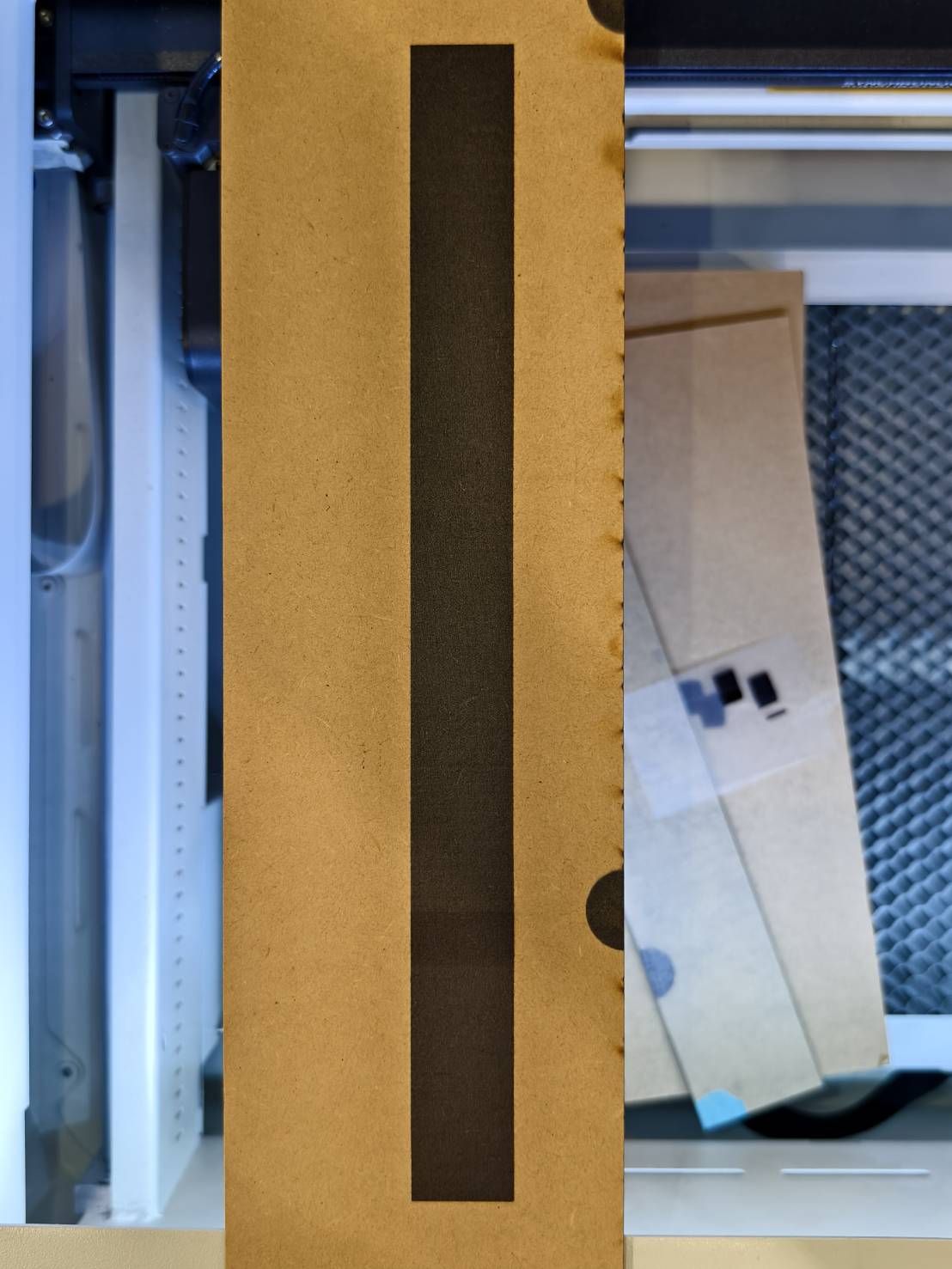

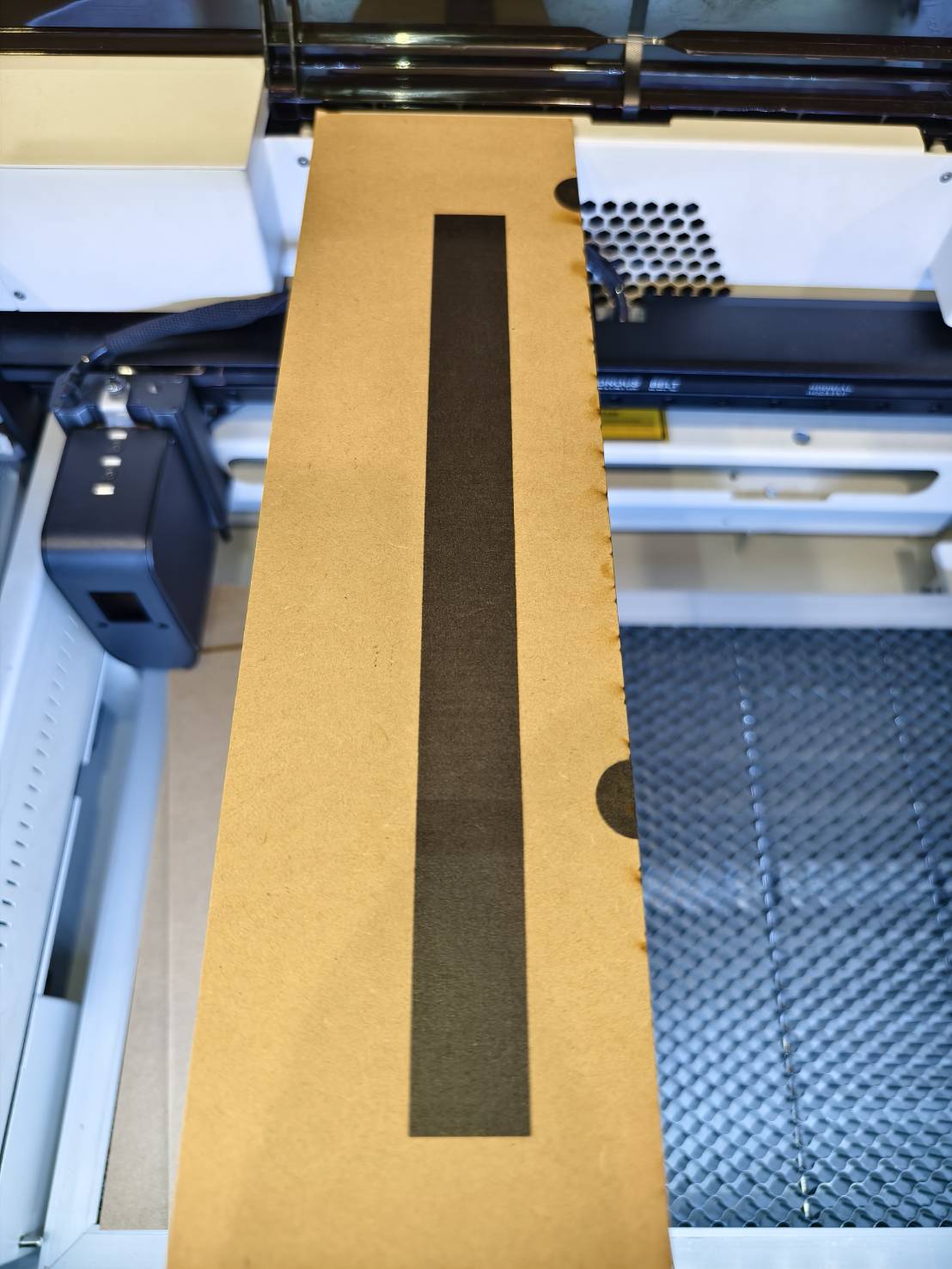

Comproveu el resultat.
