Descripció
Aquest article us ajudarà a familiaritzar-vos amb el rotatori abans de començar la vostra primera tasca. Proporciona una guia completa i explicacions per a cada component, i també cobreix els mètodes per subjectar diferents objectes. Seguiu el contingut a continuació per obtenir més detalls.
Taula de continguts
|

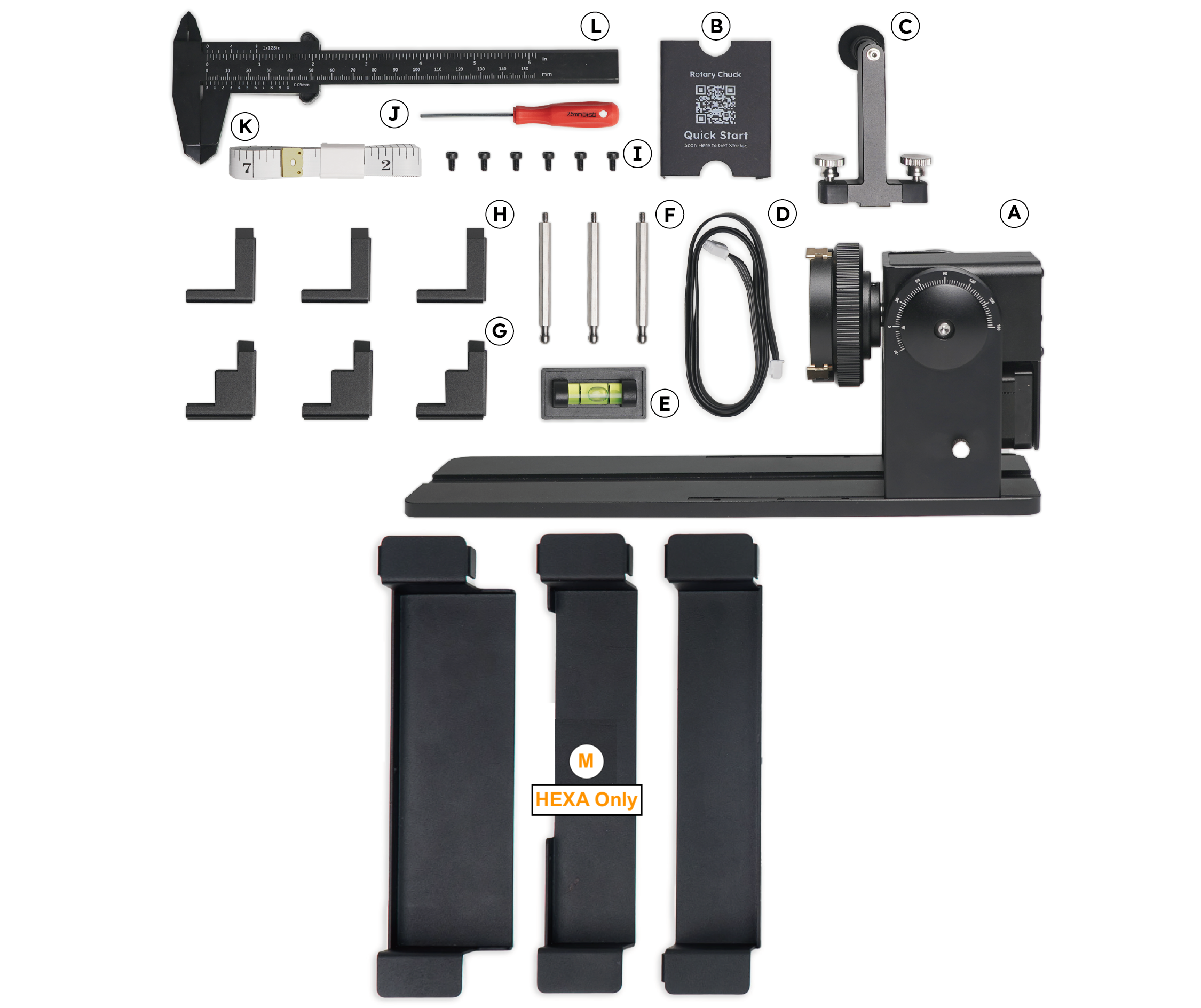

1. Desembalatge
| # | Descripció de l'article | Quantitat |
| A |
Complement rotatori FLUX Chuck (Cos principal del complement rotatori.) |
1 unitat |
| B |
Codi QR de la guia d'inici ràpid (Cos principal del complement rotatori.) |
1 unitat |
| C |
Conjunt de suport posterior (Suport x 1 unitat + Cargols de papallona x 2 unitats) |
1 conjunt |
| D |
Cable de connexió |
1 unitat |
| E |
Nivell de bombolla (El nivell de bombolla és una eina per anivellar l'objecte abans de començar una tasca per garantir un enfocament perfecte a la superfície de l'objecte.) |
3pcs |
| F |
Mordassa hexagonal (Les mordasses s'instal·laran al rotatori per subjectar fermament l'objecte. Les mordasses hexagonals s'utilitzen específicament per a objectes més petits. Vegeu la guia d'instal·lació) |
3pcs |
| G |
Mordassa escalonada (Les mordasses s'instal·laran al rotatori per subjectar fermament l'objecte. Les mordasses escalonades s'utilitzen específicament per a objectes de mida estàndard. Vegeu la guia d'instal·lació) |
3pcs |
| H |
Mordassa en forma de L (Les mordasses s'instal·laran al rotatori per subjectar fermament l'objecte. Les mordasses en forma de L s'utilitzen específicament per a objectes més grans. Vegeu la guia d'instal·lació.) |
6pcs |
| I |
Cargol hexagonal M3 (2,5 mm) (Els cargols hexagonals s'utilitzaran per fixar les mordasses al rotatori esmentat anteriorment.) |
1 unitat |
| J |
Tornavís hexagonal (2,5 mm) (Aquesta eina s'utilitza per muntar o desmuntar peces del rotatori.) |
1 unitat |
| K |
Regle flexible |
1 unitat |
| L |
Peu de rei (El peu de rei mesura la dimensió de l'objecte, que s'ha d'introduir al programari abans d'iniciar una tasca.) |
1 unitat |
| M |
Suports rotatoris HEXA (Aquests suports metàl·lics només vénen amb HEXA i també s'utilitzaran amb HEXA. Les instruccions per als suports es tractaran a la pàgina específica de HEXA.) |
3pcs |

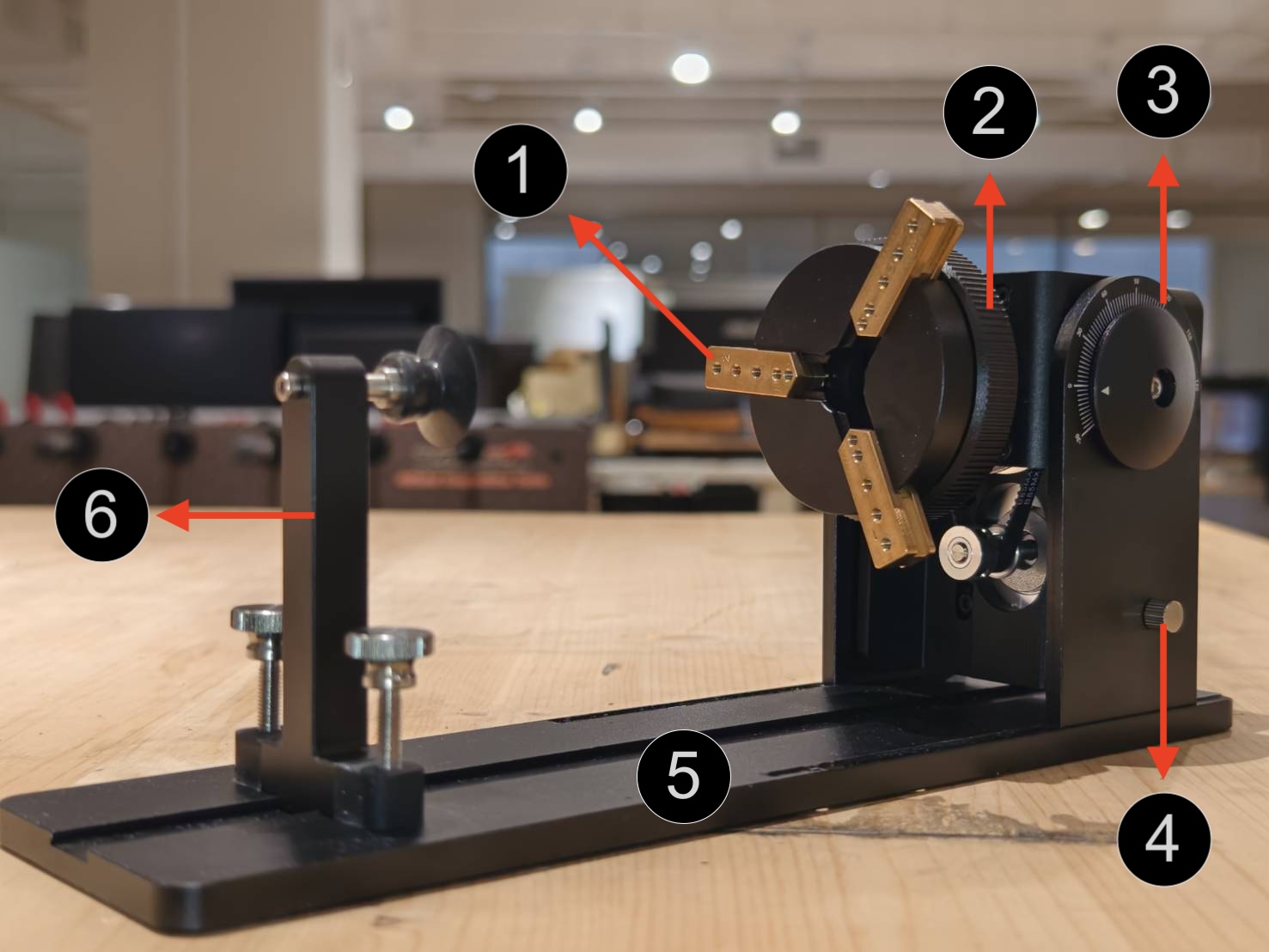

2. Interfície de maquinari

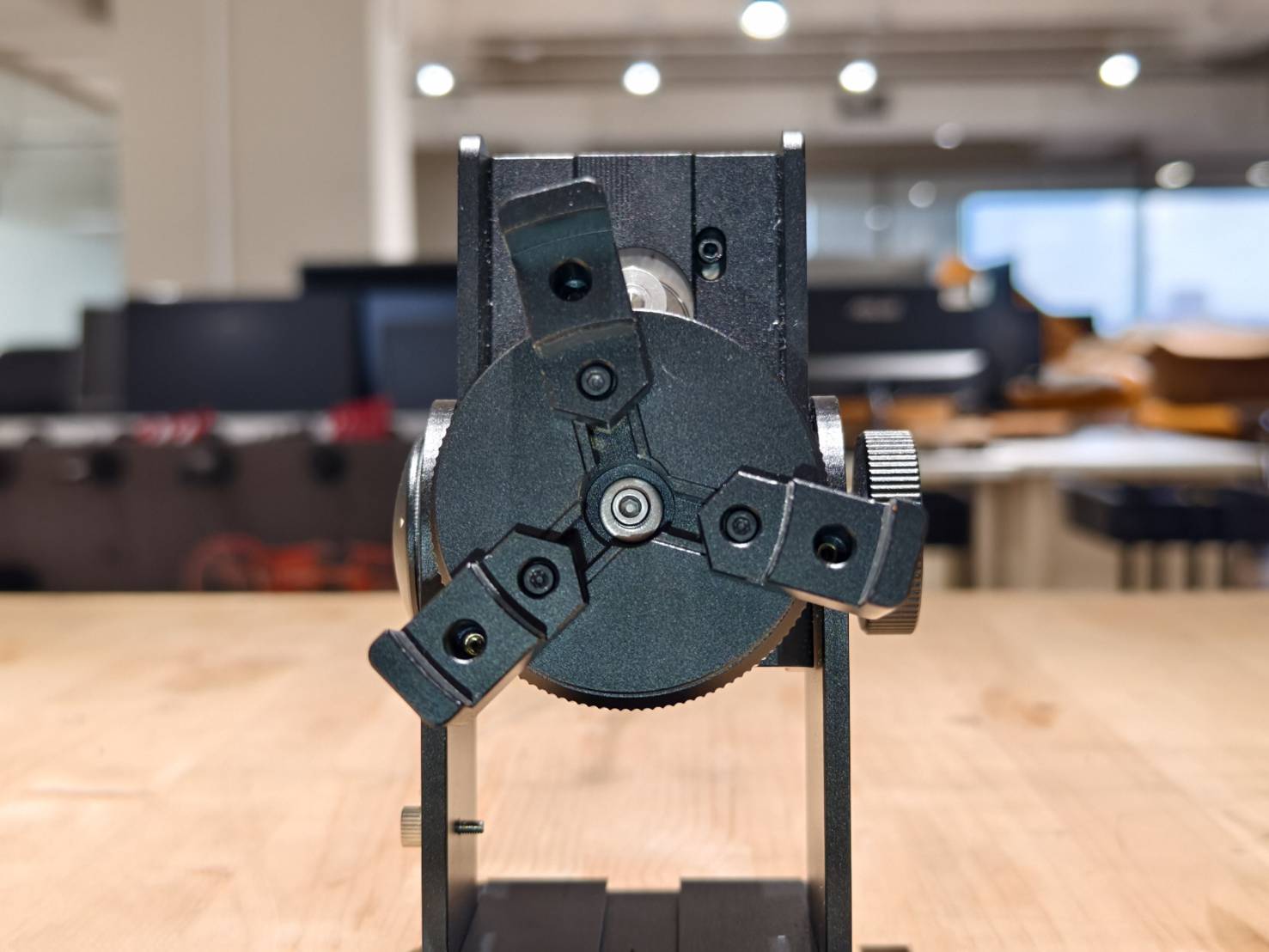

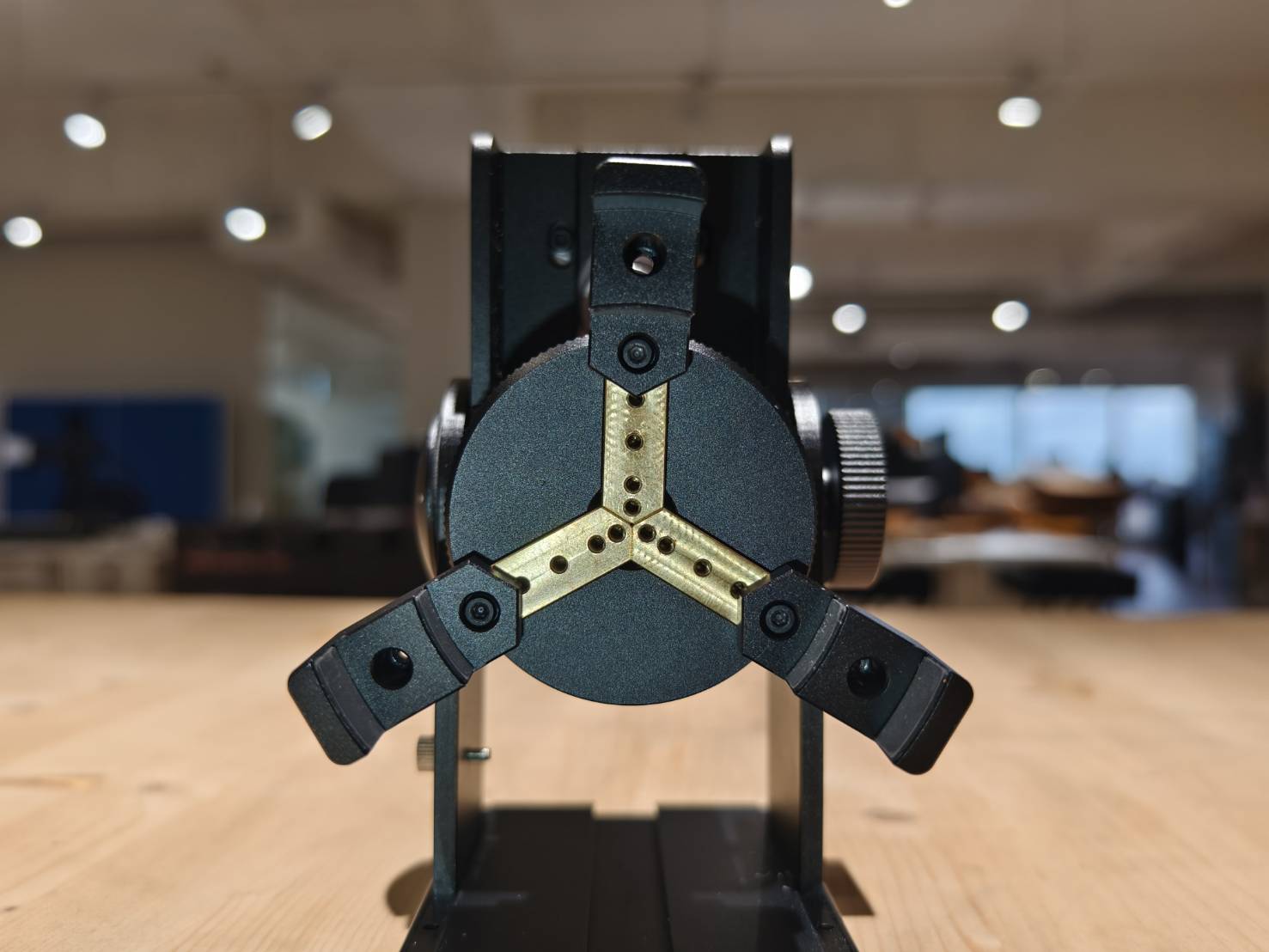

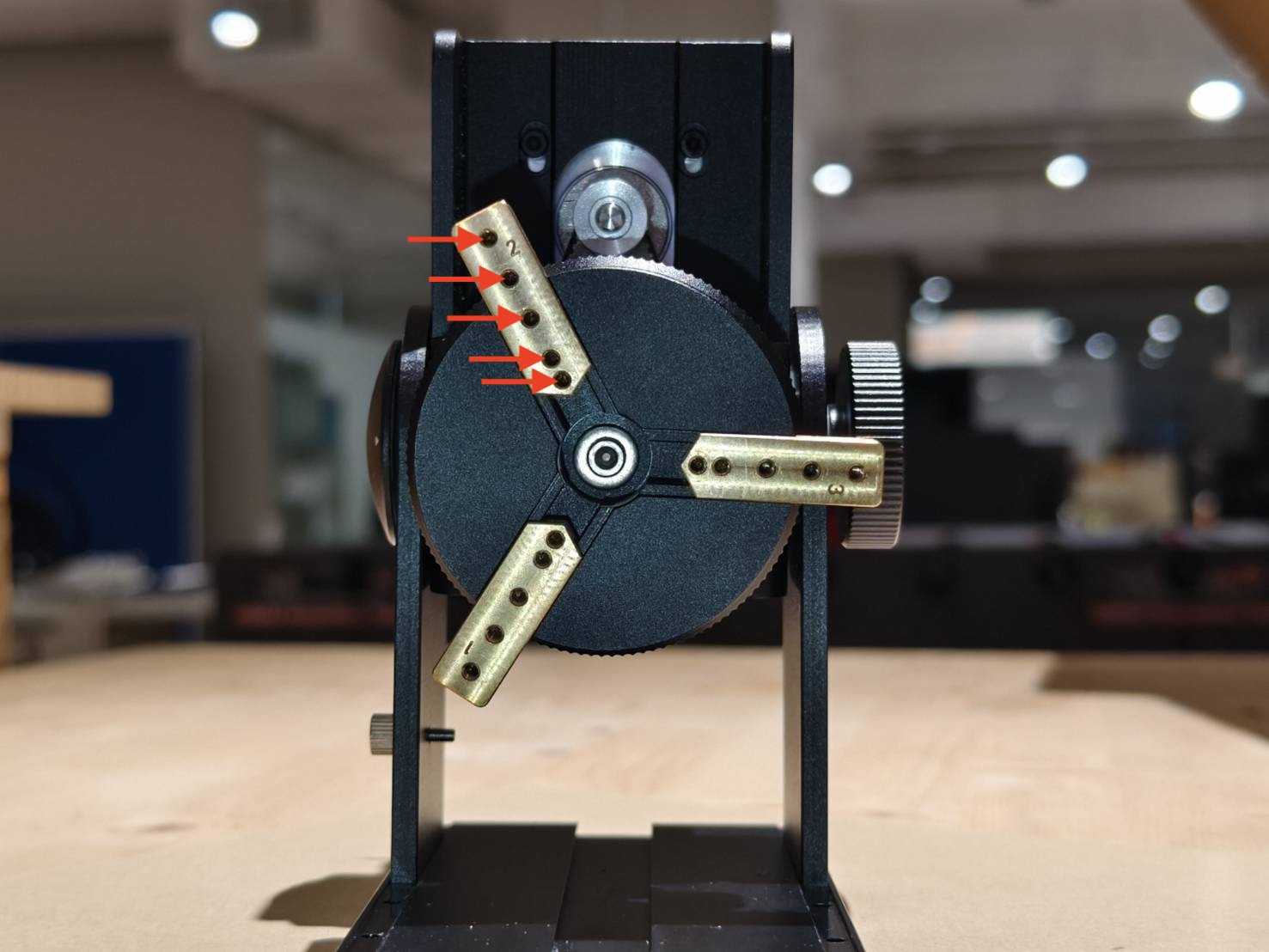

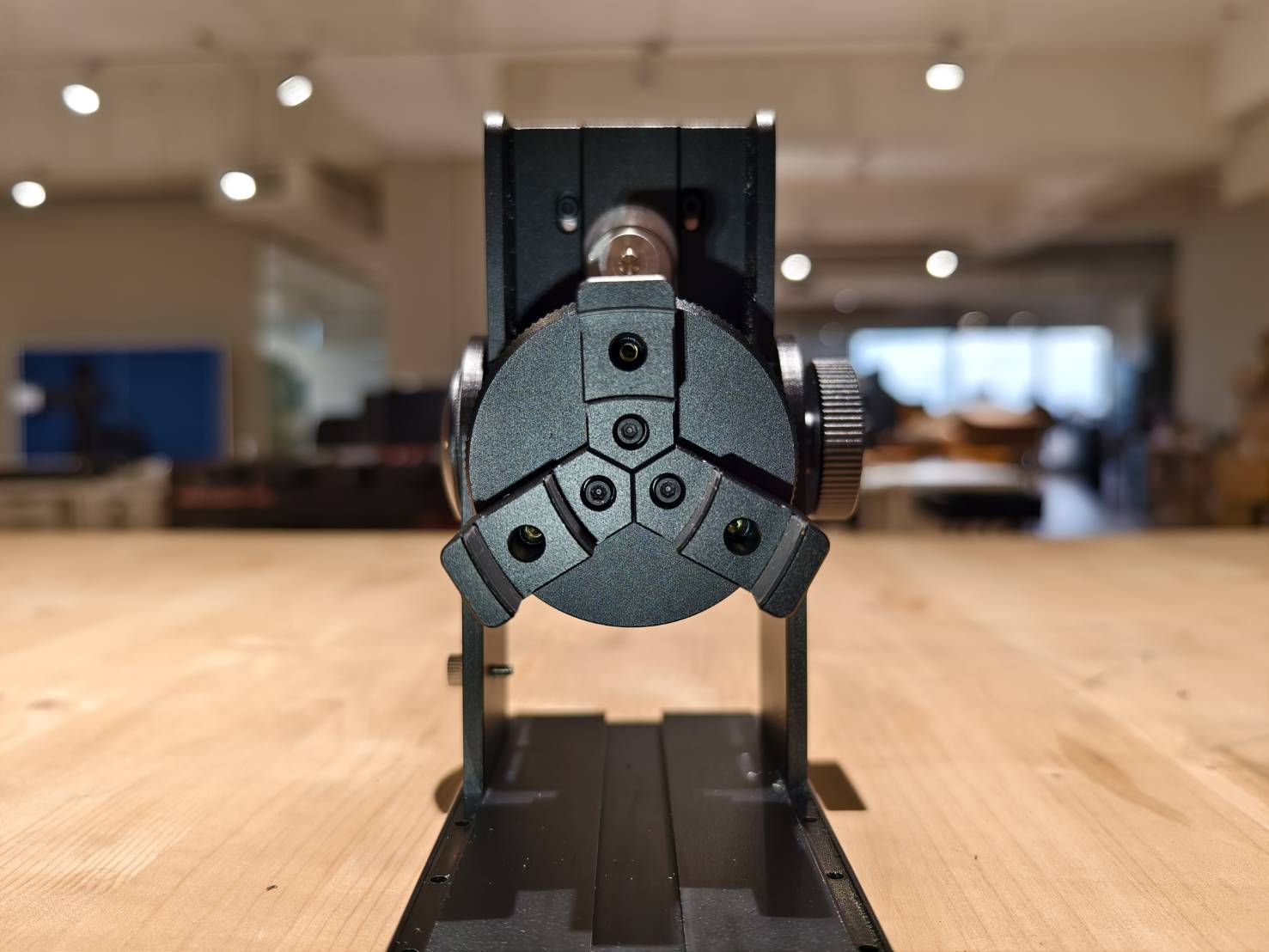

2.1. Seients de les mordasses
Torna a 2.1. Seients de mordassa
Torna a 2.1. Seients de mordassa
|
Torna a 2. Interfície de maquinari

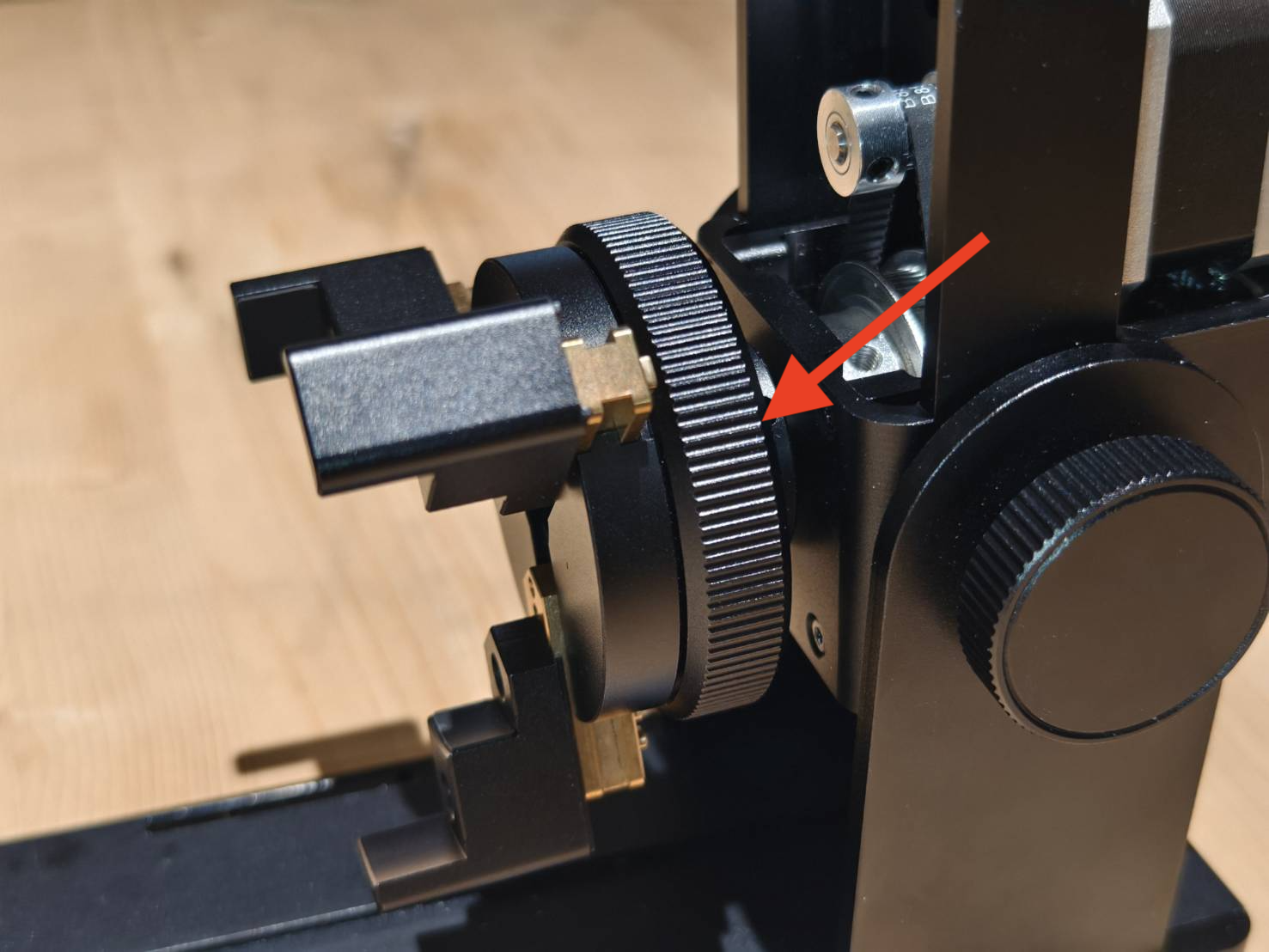

2.2 Botó d'ajust de midaEl pom s'utilitza per ajustar la distància entre les mordasses, que indica la mida de l'objecte. Si us plau, mireu el vídeo per aprendre com funciona. Torna a 2. Interfície de maquinari
2.2.1 Demostració del botó d'ajust de mida
|
Torna a 2. Interfície de maquinari

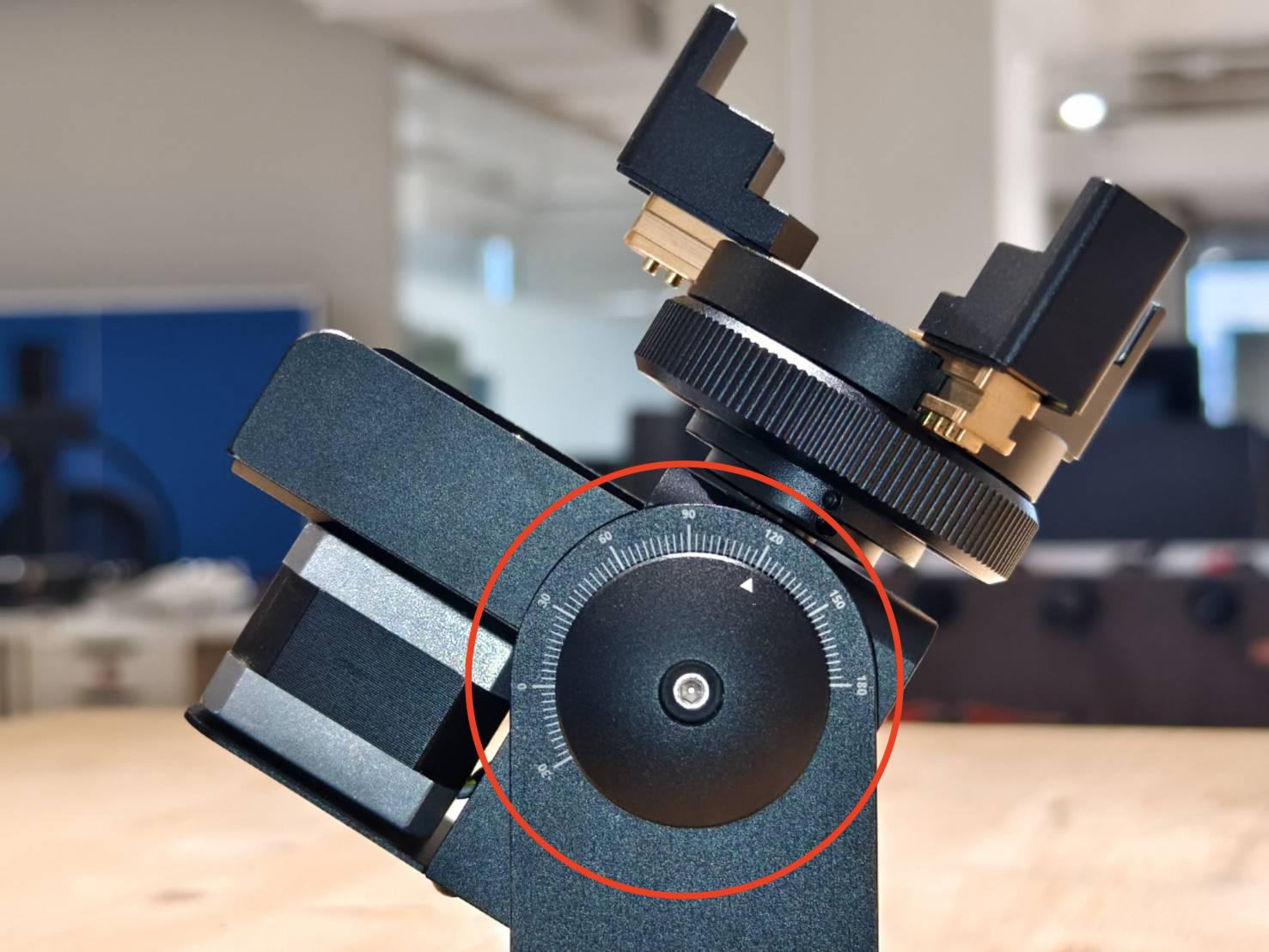

2.3. Indicació d'angleLa indicació d'angle mostra l'angle en què es troba el capçal del rotatori. |
Torna a 2. Interfície de maquinari

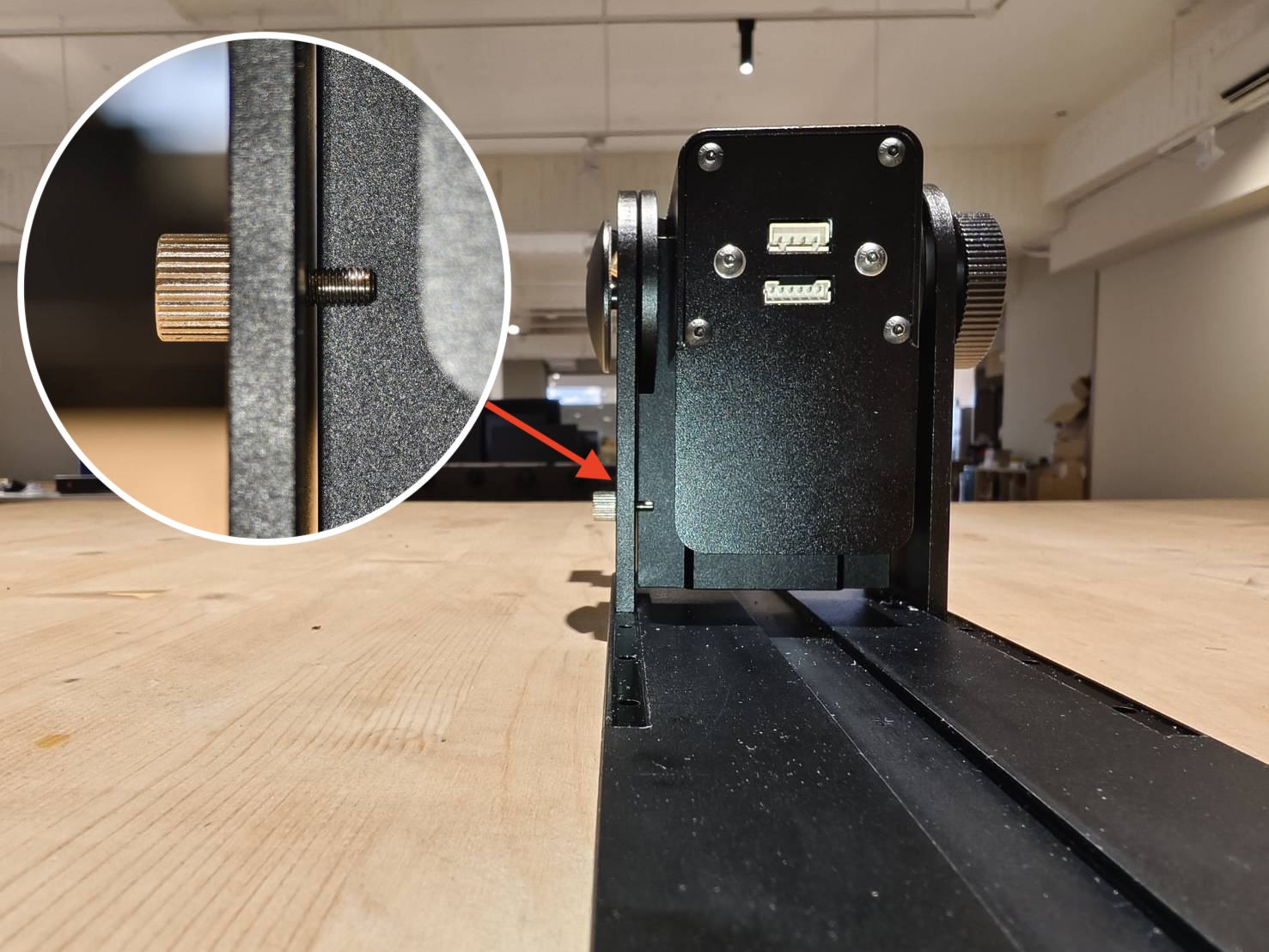

2.4. Cargol de bloqueigEl cargol de bloqueig evita que el capçal del rotatori quedi penjant quan es gira 180 graus. |
Torna a 2. Interfície de maquinari

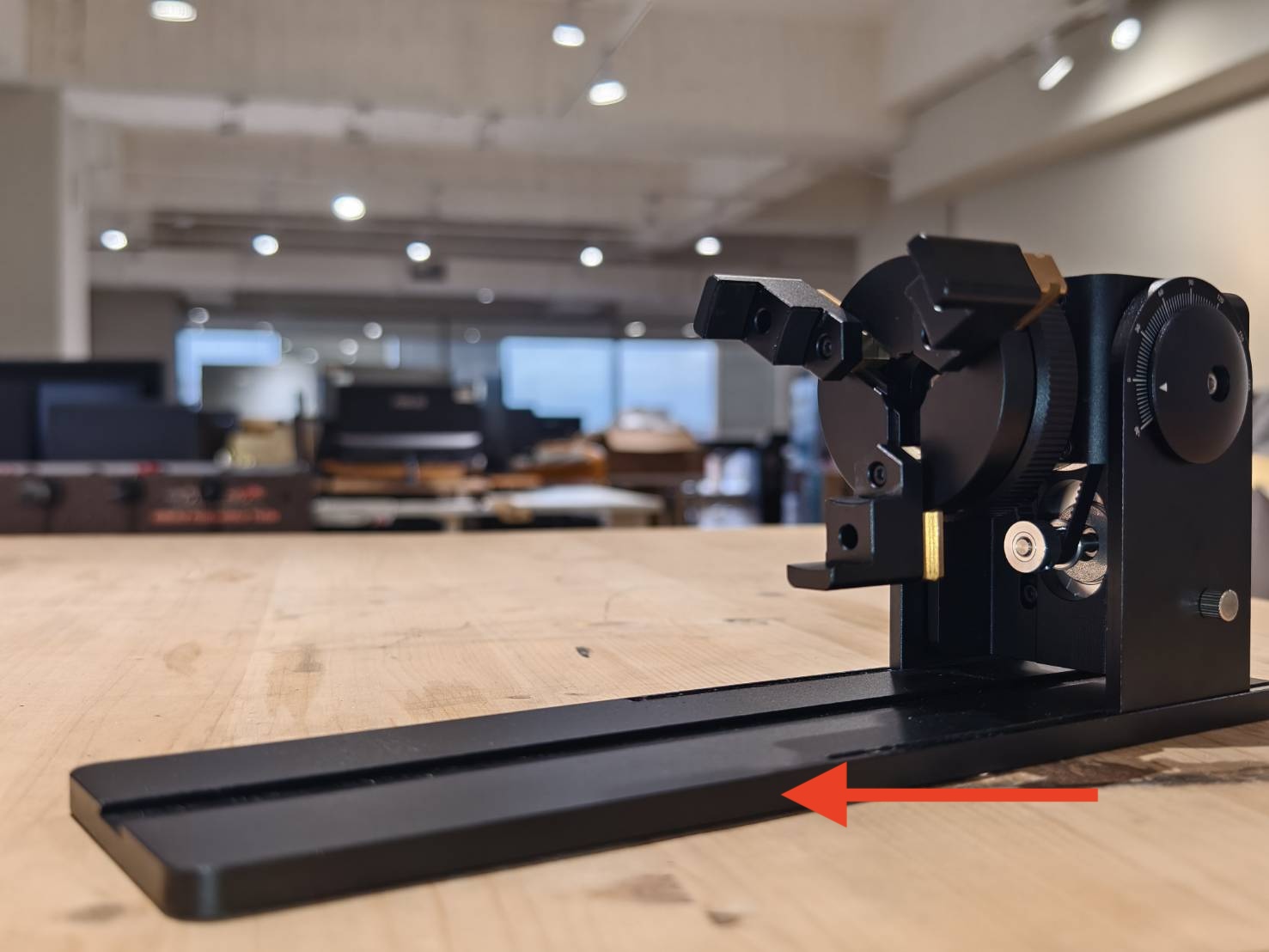

2.5. BaseEl cos del rotatori es pot reposicionar. Hi ha forats roscats a la base, i el cos es pot cargolar en diferents forats per canviar la seva posició. Algunes aplicacions, com l'ús d'objectes més llargs, poden requerir canviar la posició del cos per reduir la longitud total del rotatori quan s'acobla a l'objecte. Torna a 2. Interfície de maquinari
2.5.1 Demostració de reposicionament del cos del mandril |
Torna a 2. Interfície de maquinari

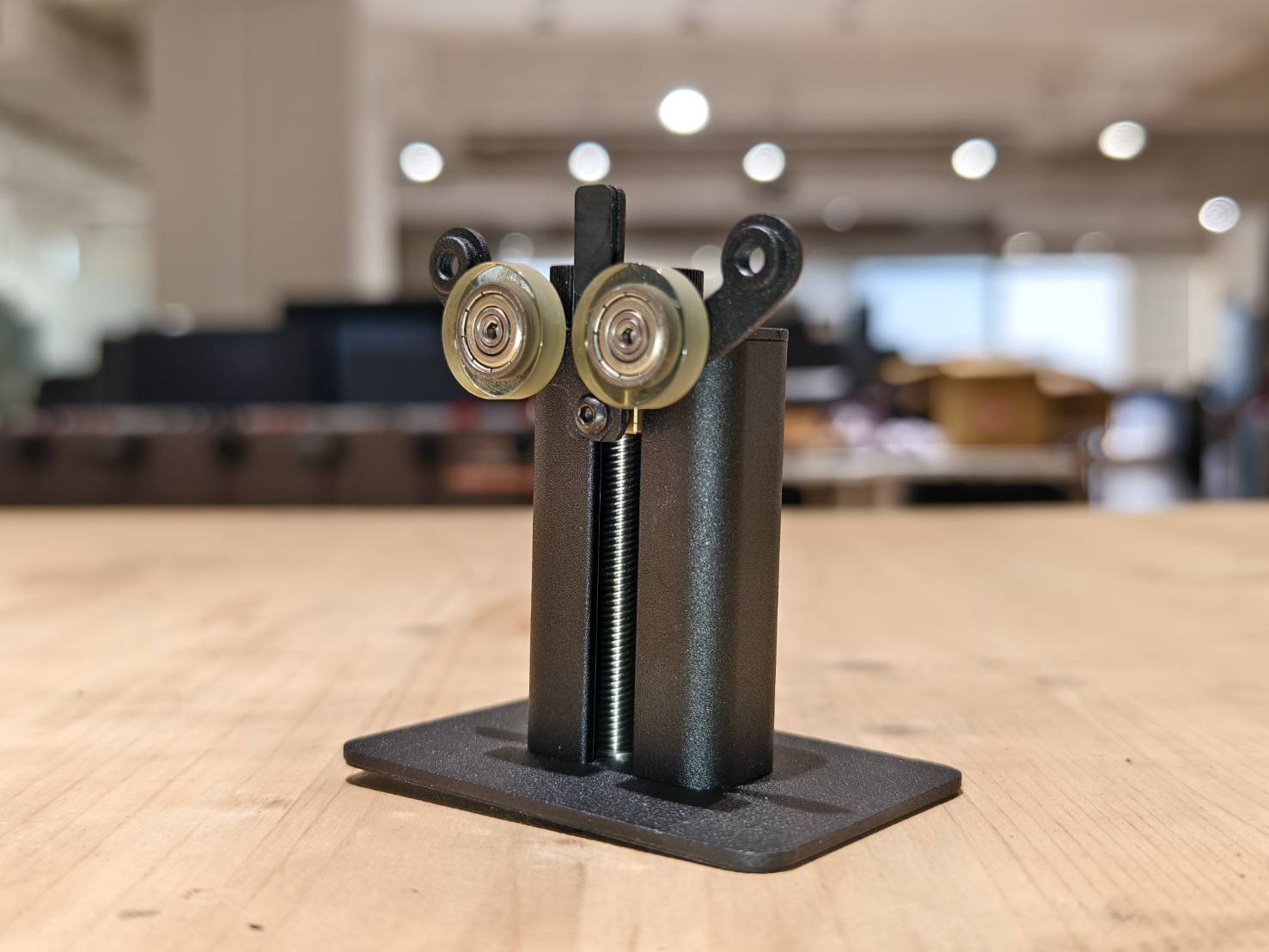

2.6. Suport de cuaEl suport de cua s'utilitza per sostenir l'altre extrem de l'objecte. Normalment s'utilitza en Objectes esfèrics i objectes curts i pesants per evitar que caiguin de les mordasses. |
Torna a 2. Interfície de maquinari

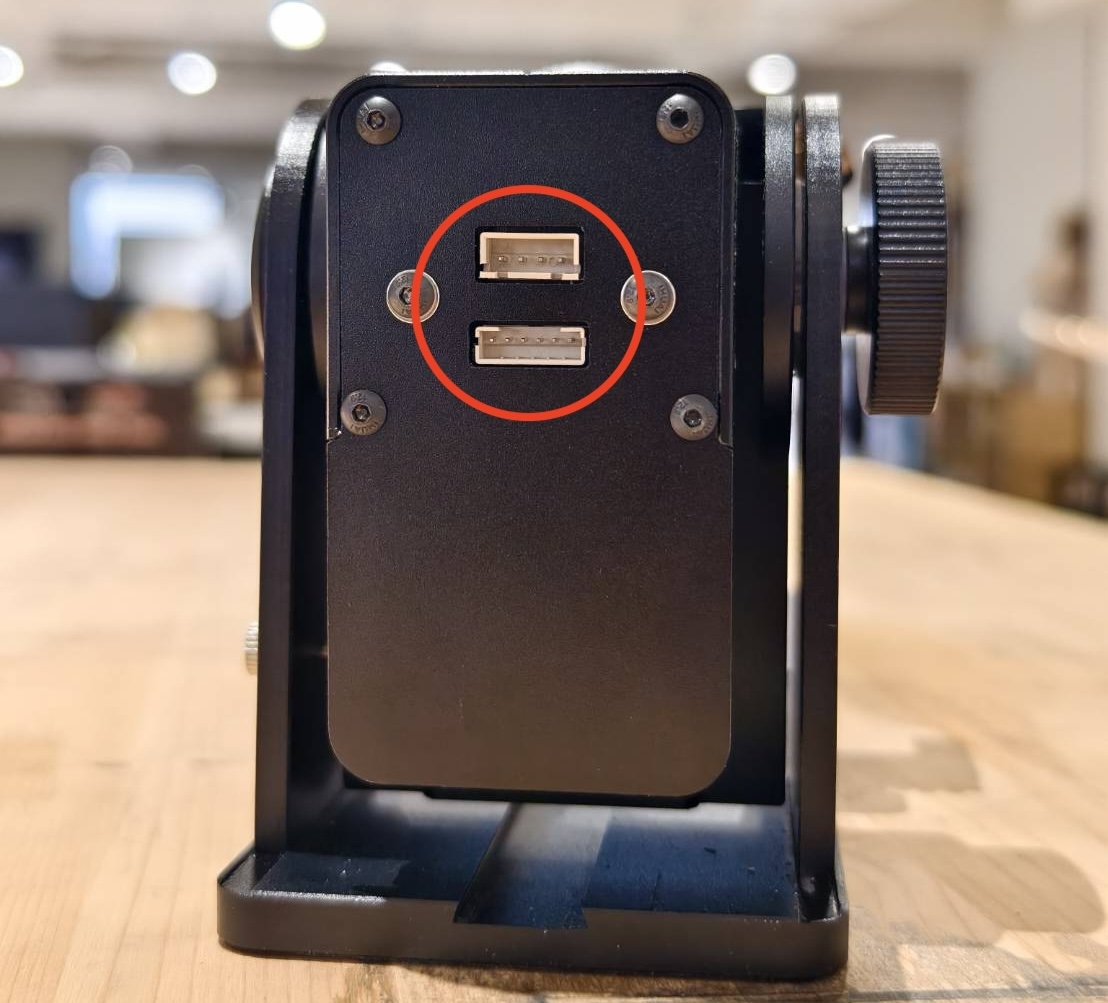

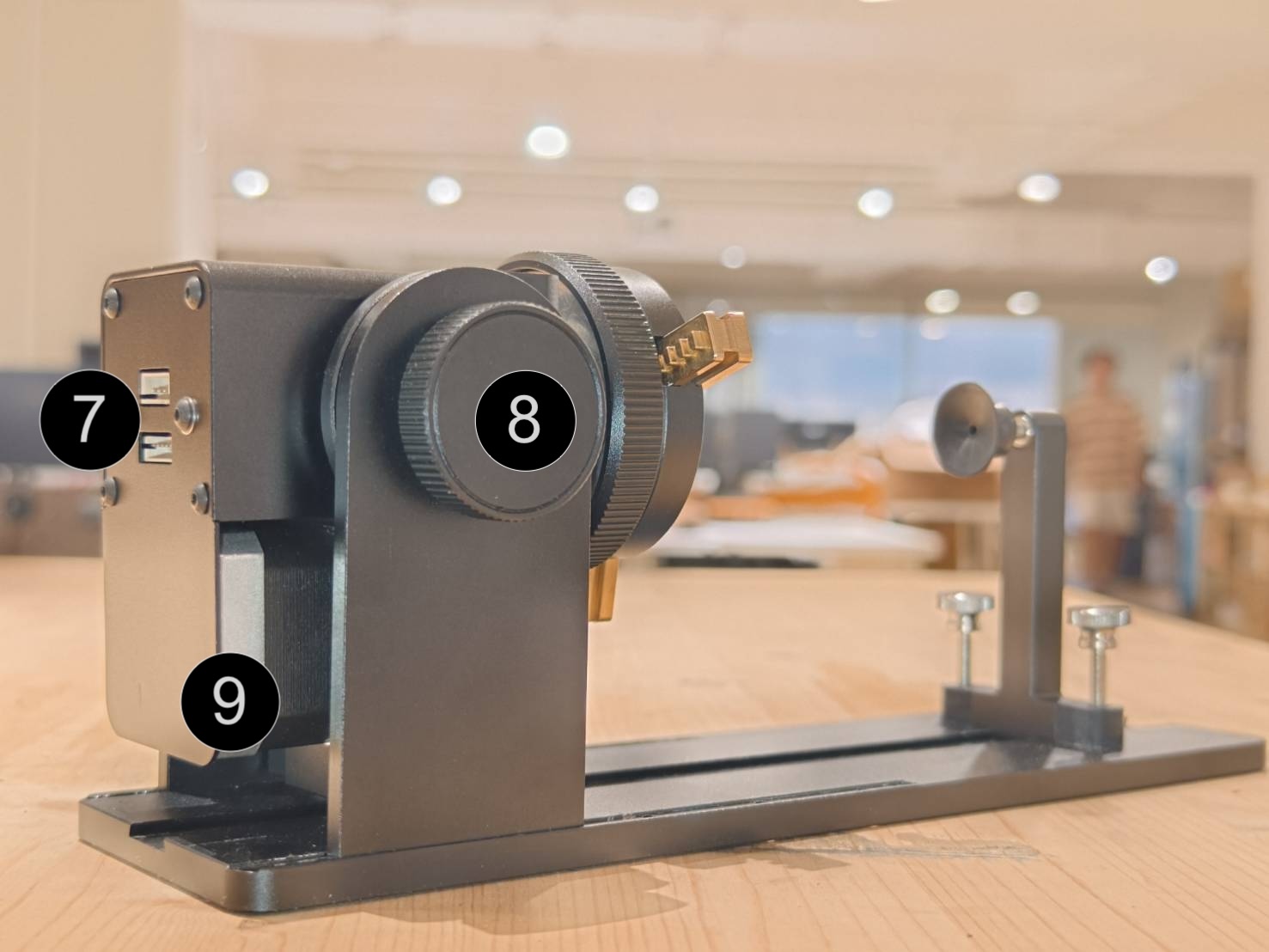

2.7. ConnectorsCom s'ha esmentat, el cable de connexió establirà una connexió entre el rotatori i la màquina. El connector és on s'inserirà el cable. Els connectors són diferents segons els models. Si us plau, consulteu la taula següent per trobar el connector correcte per al vostre model.
|
Torna a 2. Interfície de maquinari

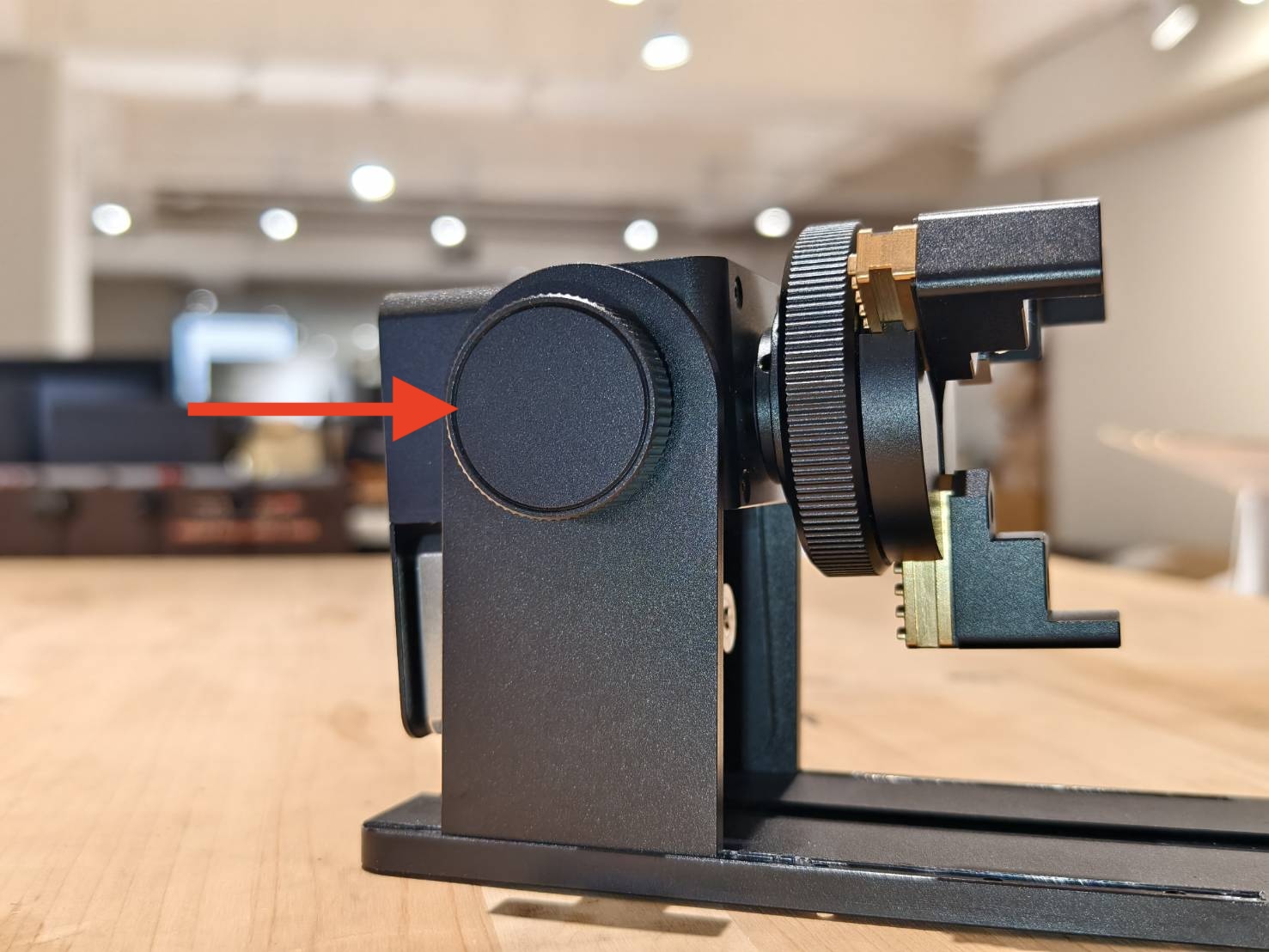

2.8 Botó d'ajustament d'angleEl botó d'ajustament d'angle s'utilitza principalment com a eina per anivellar l'objecte horitzontalment. També pot canviar la direcció de l'objecte 180 graus per a aplicacions especials. Torna a 2. Interfície de maquinari
2.8.1 Demostració del pom d'ajust d'angle |
Torna a 2. Interfície de maquinari
2.9. Funció de girQuan afluixeu el botó d'ajustament d'angle, el cap del rotatori es pot girar 180 graus.
|
Torna a 2. Interfície de maquinari
3. Subjecció d'objectes
Aquest capítol us guiarà sobre com subjectar diferents objectes, com ara un cilindre regular, una tassa, un cilindre petit, un objecte llarg, etc. Consulteu la taula següent per trobar una forma similar al vostre objecte.
3.1 CilindreEls cilindres es poden subjectar externament o internament. Per a objectes grans, caldrà utilitzar mordasses en forma de L. Tornar a 3. Subjecció d'objectes
|
3.2 TassaLes tasses tenen nanses; normalment, la nansa pot tocar la base del rotatori, així que es recomana girar-les 180 graus per evitar-ho. Tornar a 3. Subjecció d'objectes
|
3.3 CopaSi us plau, tingueu cura, ja que algunes copes poden ser fràgils. Es recomana subjectar-les des de la base. També es recomana utilitzar un mòdul de suport, que s'ha d'adquirir per separat, per als objectes tipus copa. (*El mòdul de suport utilitzat al final del vídeo s'ha d'adquirir per separat.) |
3.4 ConEls objectes cònics es poden subjectar externament o internament. Tornar a 3. Subjecció d'objectes
|
3.5 LlargEl mòdul de suport serà necessari per als objectes llargs, i s'haurà d'adquirir per separat. |
3.6 EsferaEs recomana gravar els objectes esfèrics només a la zona central, on hi ha una diferència menor en la distància focal. El conjunt de suport posterior s'utilitzarà per als objectes esfèrics. |
3.7 AnellEl material de tipus anell és similar a la subjecció interna del cilindre. |
4. Altres accessoris (s'han d'adquirir per separat)
Hi ha alguns accessoris adquiribles que seran útils per a objectes especials, com ara tasses amb nanses més grans o objectes més llargs.
*Tingueu en compte que aquests articles s'han d'adquirir per separat.
| # | Article | Foto |
| 1. | Conjunt elevador | |
| 2. | Mòdul de suport |
4.1 Conjunt d'elevadorsEl conjunt elevador consta d'un bloc elevador i un suport posterior més alt. S'utilitza normalment per a tasses amb nanses més grans o objectes esfèrics de major mida.
|
4.2 Mòdul de suportEl mòdul de suport s'utilitza per a objectes més llargs o pesats, donant suport i elevant l'altre extrem dels objectes.
|
5. Comenceu a gravar

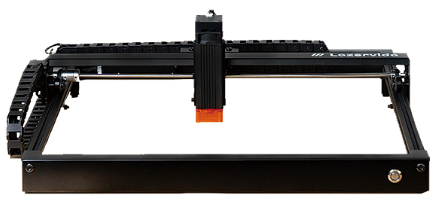

Atès que el Chuck Rotary és compatible amb diferents models de FLUX, si us plau, trobeu el vostre model a continuació per obtenir la guia d'instal·lació del rotatori amb la màquina i començar una tasca.
6. Substitució de components
En aquesta secció, explicarem les instruccions per reemplaçar els components del Chuck Rotary.

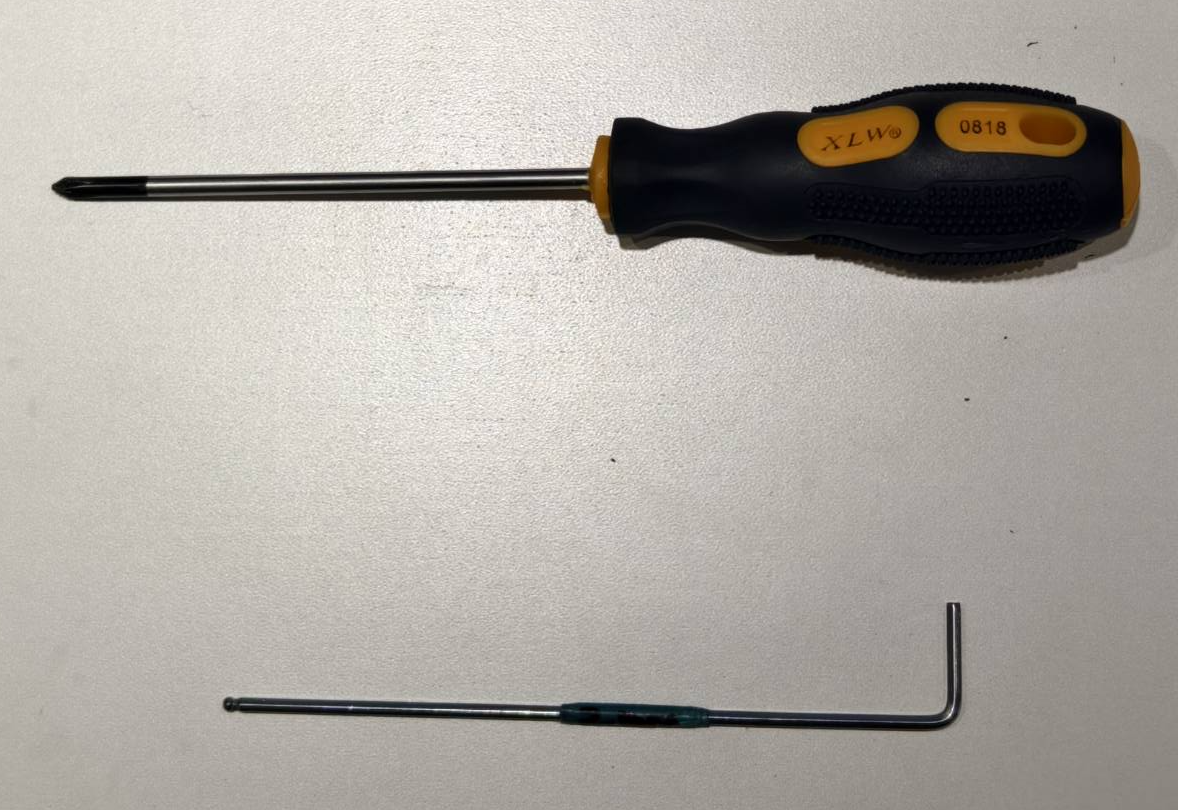

6.1 Reemplaçament de la placa base del Chuck RotaryEines necessàries:
Guia en vídeo: |
