Ador Rotary - Començar a gravar

Descripció

Aquest article us guiarà sobre com iniciar una tasca de gravat després de la instal·lació del maquinari.

Si busqueu com gravar amb un accessori rotatori, consulteu l'enllaç següent.
Ador Rotary - Començar a gravar

Pas 1

Assegureu-vos de tenir les següents versions de programari i firmware per utilitzar la funció rotativa de l'Ador.

Versió de Beam Studio 2.3.8 o superior (Guia)	Versió del firmware 5.3.3 o superior (Guia)

Pas 2

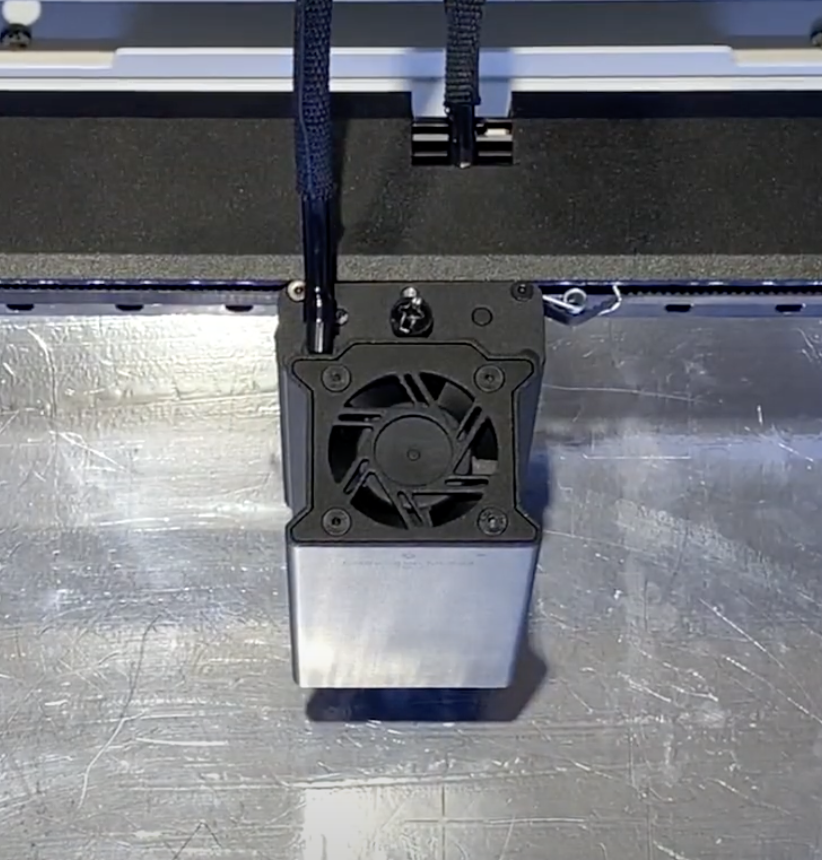

Engegueu la màquina i instal·leu el mòdul.
Consulteu els enllaços de la taula següent per obtenir les guies d'instal·lació dels mòduls.

Mòdul làser de díode de 10W/20W	Mòdul làser infraroig de 2W

Pas 3

Col·loqueu l'objecte de gravat sobre els corrons.
El rang de mides disponible per a l'objecte és de 3 mm a 140 mm.
Per als objectes de 3 mm a 5 mm, la funció d'enfocament automàtic no està disponible, per tant, cal fer l'enfocament manualment.

Aquí teniu una demostració de com ajustar els corrons de l'accessori rotatori.
(Simplement premeu i manteniu premut el botó de la dreta, i els corrons es poden moure lliurement)

Segons la forma dels objectes, consulteu les guies següents per col·locar correctament l'objecte: Objectes cilíndrics, Objectes cònics, Copes

Objectes cilíndrics

Objectes cònics

Abans de col·locar l'objecte, haureu d'utilitzar el suport. Si us plau, assegureu-vos que les rodes del suport s'adapten al vostre objecte.

Nota: L'aplicació Bubble Level dels telèfons intel·ligents també pot ser una eina alternativa a utilitzar.

Copes

Abans de col·locar l'objecte, haureu d'utilitzar el suport. Si us plau, assegureu-vos que les rodes del suport s'adapten al vostre objecte.

Pas 4

Realitzeu l'enfocament automàtic.

Mòdul làser de 10W/20W i mòdul làser de 2W

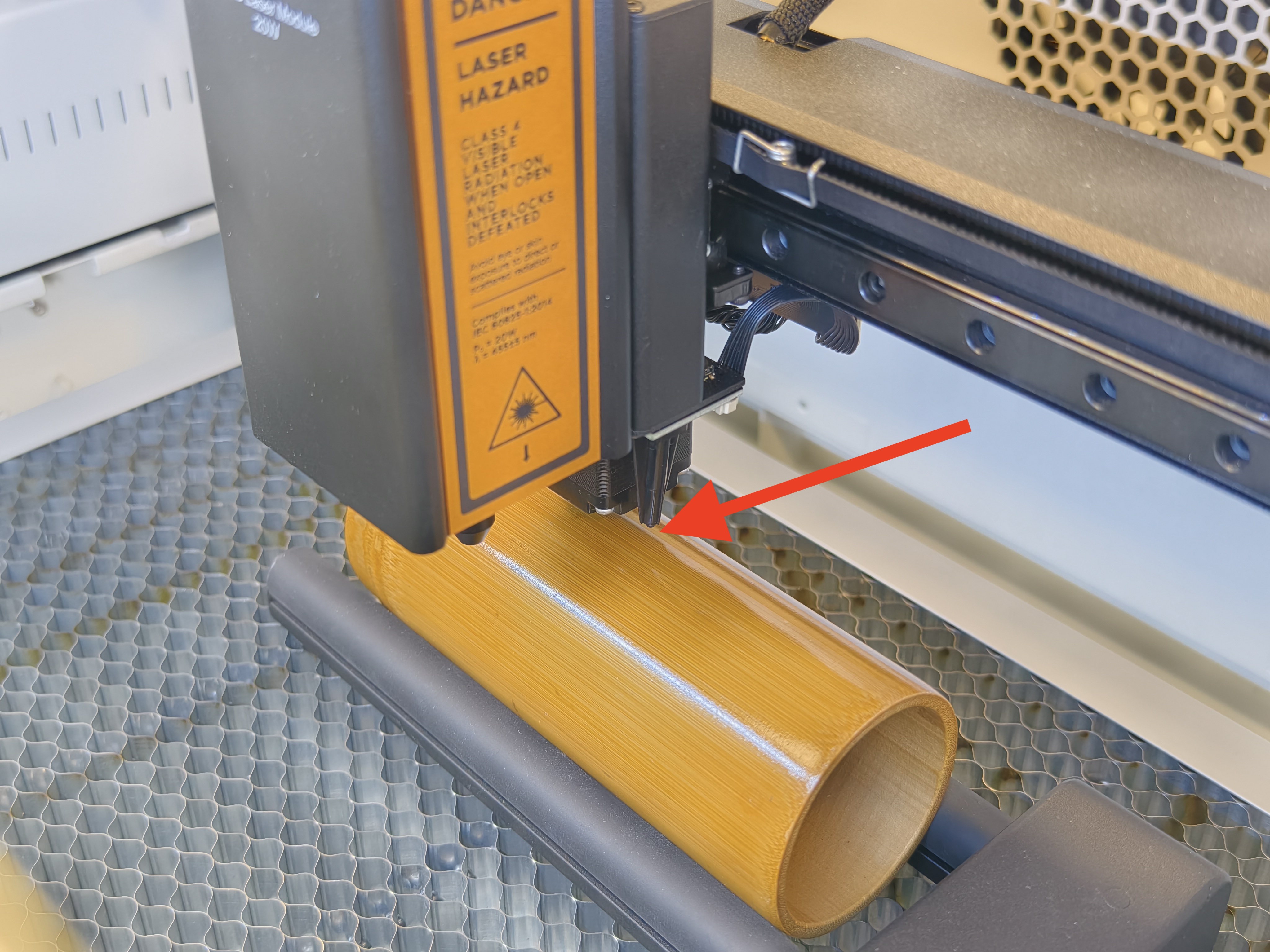

Aixequeu el mòdul fins a la part superior o per sobre de l'objecte. Moveu la sonda a la superfície més alta de l'objecte i baixeu el mòdul per assegurar-vos que la sonda pugui arribar a la superfície. Premeu dues vegades el botó o utilitzeu el panell per enfocar automàticament.

Pas 5

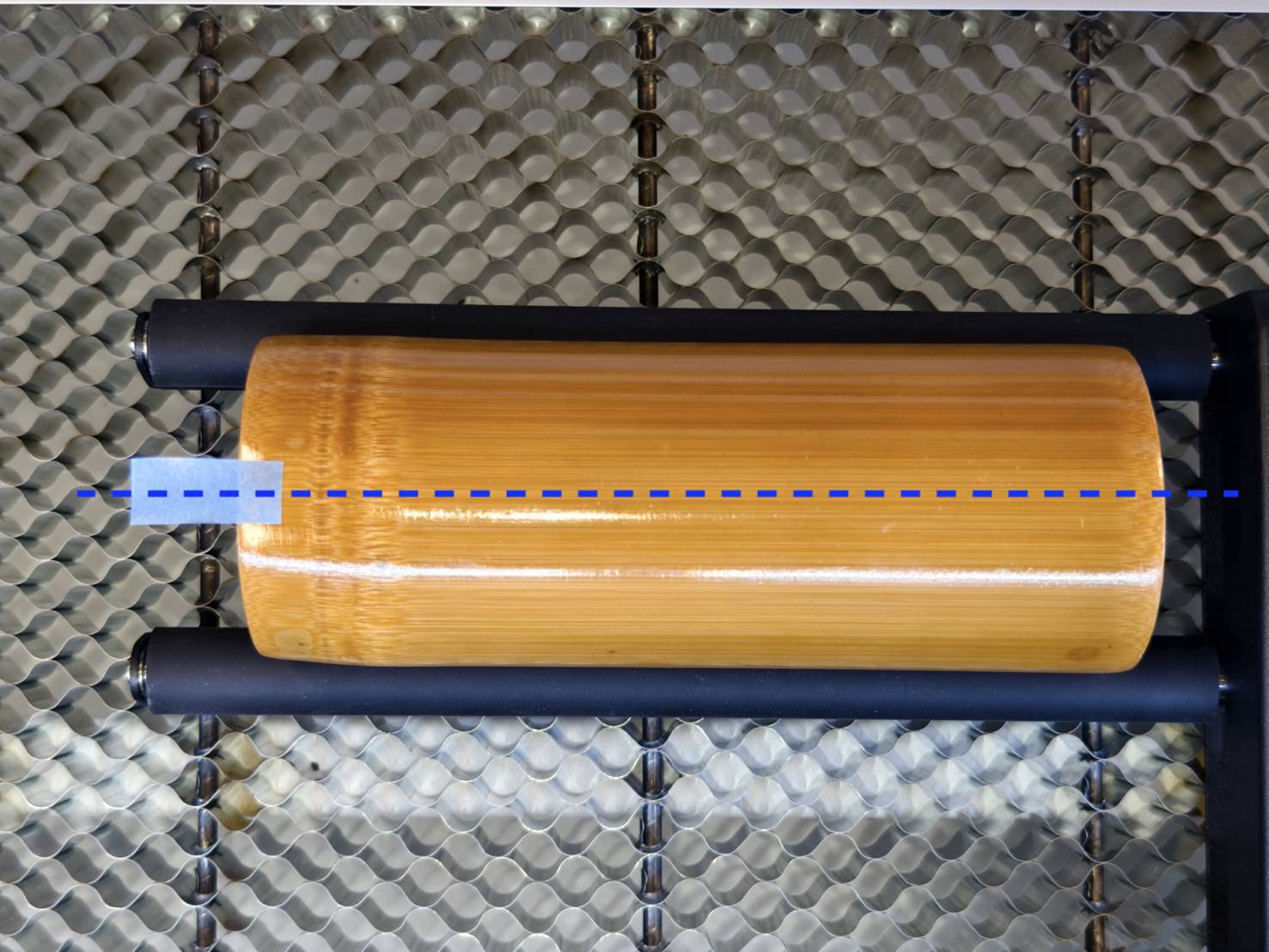

Col·loqueu un tros de cinta al centre de l'objecte.
Això serà útil per trobar el centre de l'objecte quan s'utilitza la previsualització de la càmera i el programari.

Pas 6

Inicieu Beam Studio i carregueu el vostre arxiu o imatge. Establiu l'àrea de treball a Ador i activeu la funció rotativa.

Pas 7

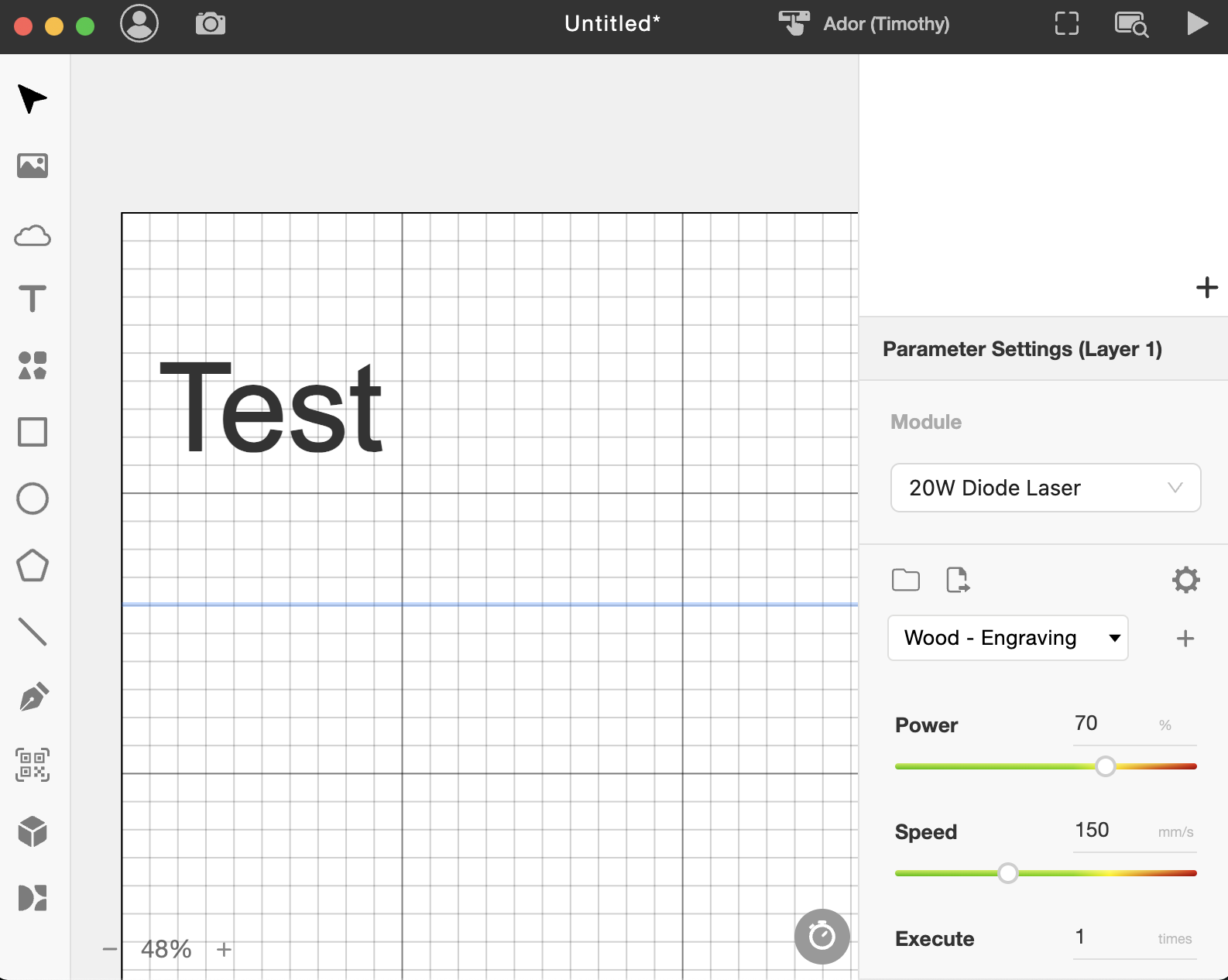

Establiu els paràmetres de la tasca segons el vostre material i el vostre mòdul.

Pas 8

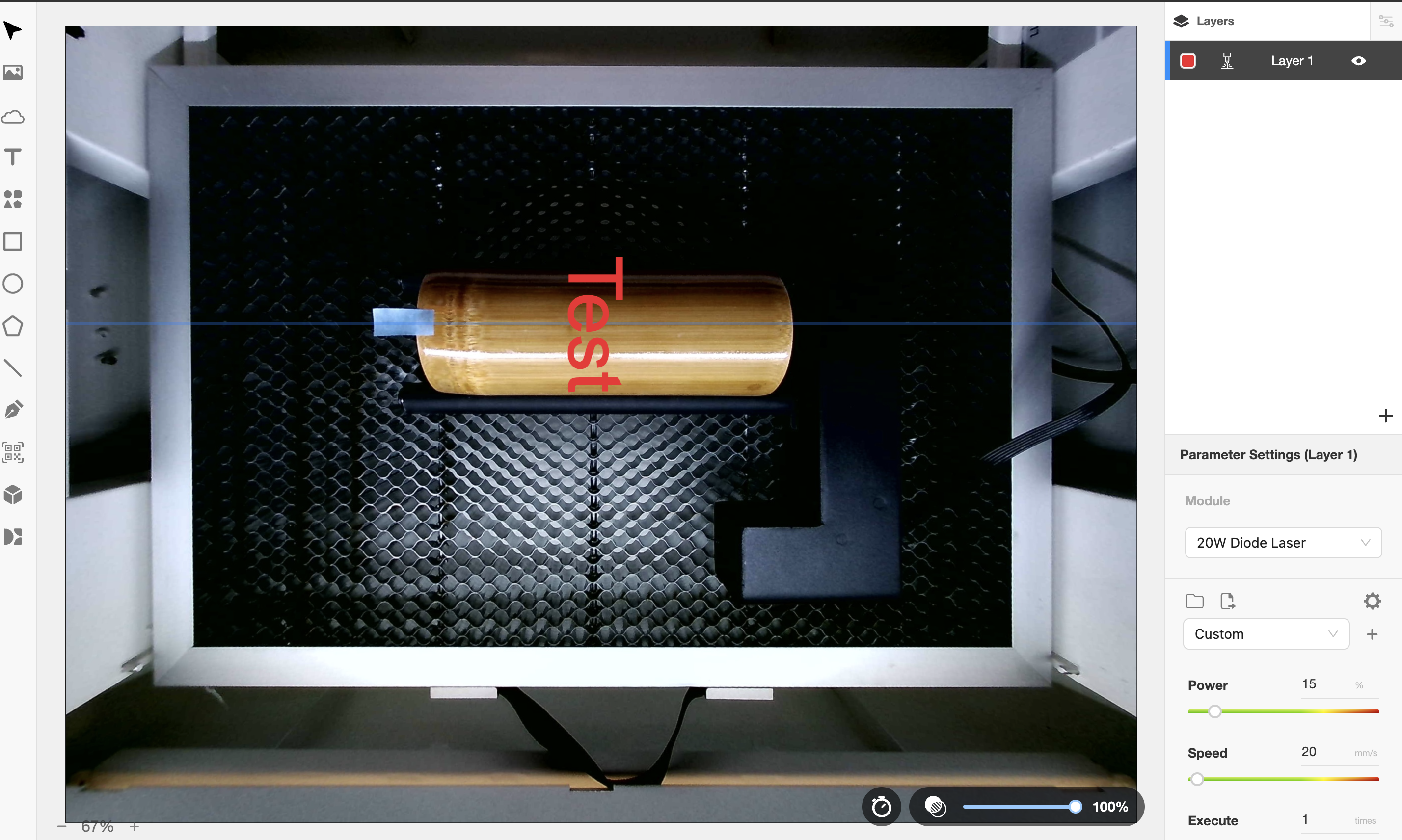

Tanqueu la porta i feu una previsualització amb la càmera per fer una foto. Col·loqueu la imatge sobre l'objecte i gireu-la si cal. Arrossegueu la línia blava al centre de l'objecte per establir el punt central.

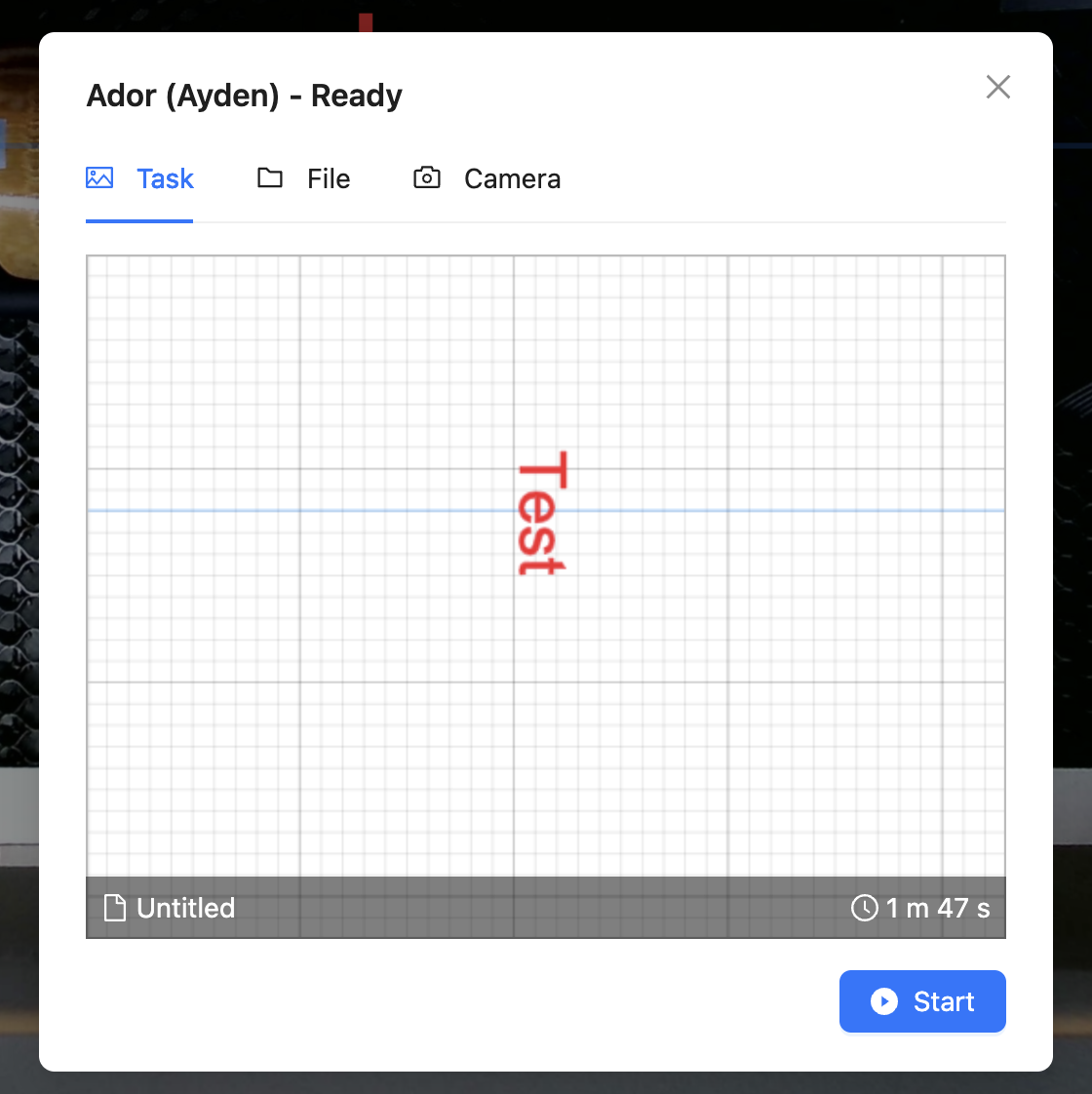

Pas 9

Inicieu el gravat.

Pas 10

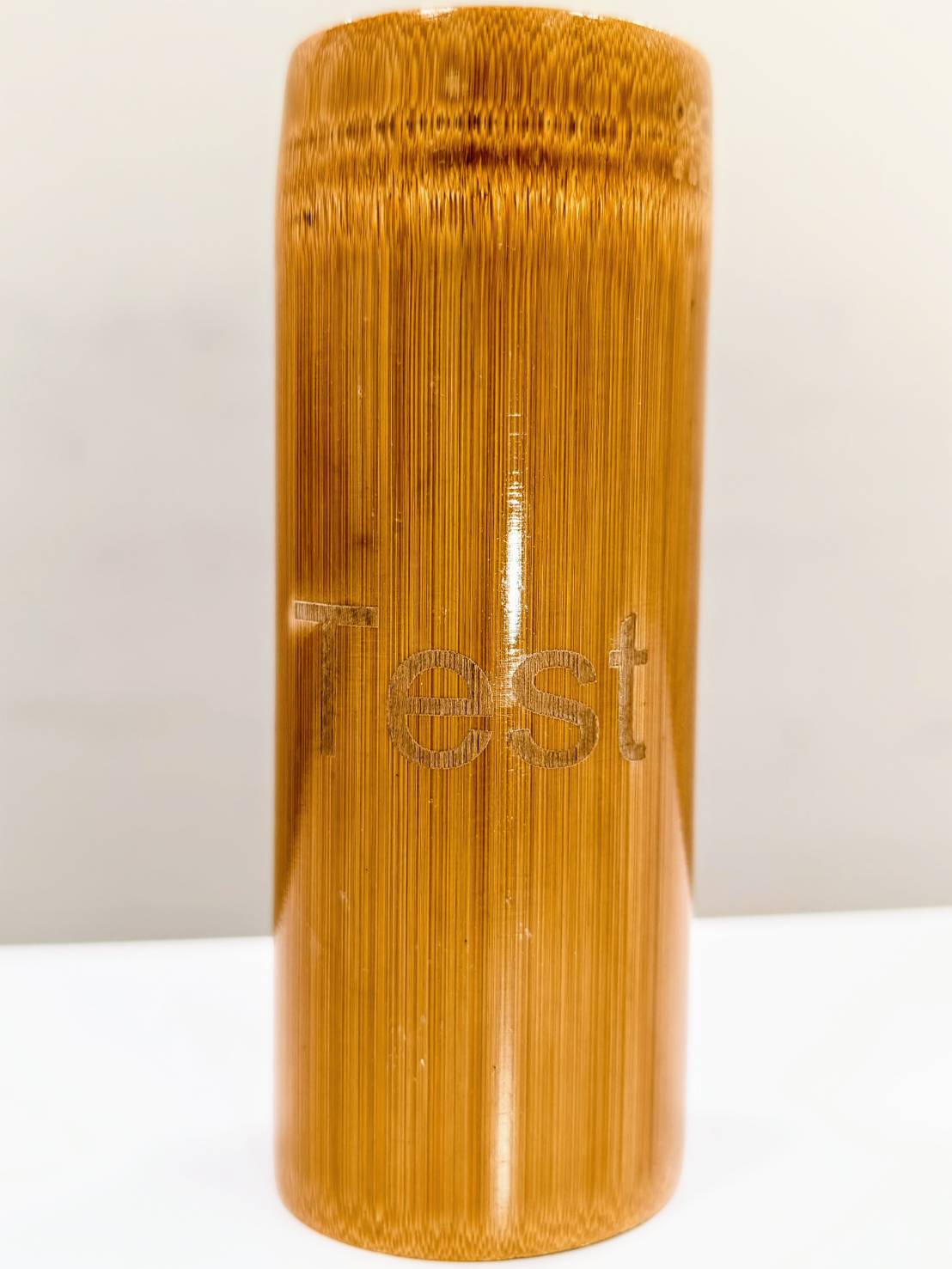

Comproveu el resultat.
