Descripció

Aquest article us guiarà sobre com iniciar una tasca de gravat amb el FLUX Chuck Rotary.
Tanmateix, es recomana encaridament que llegiu el Manual del FLUX Chuck abans del vostre primer gravat.

Pas 1

Assegureu-vos que la vostra Base d'Extensió Ador estigui correctament instal·lada abans de passar al següent pas.
(Enllaç de la guia: Base d'Extensió Ador - Desembalatge i instal·lació)

Versió Passthrough (No disponible a la UE)	Versió no Passthrough

Pas 2

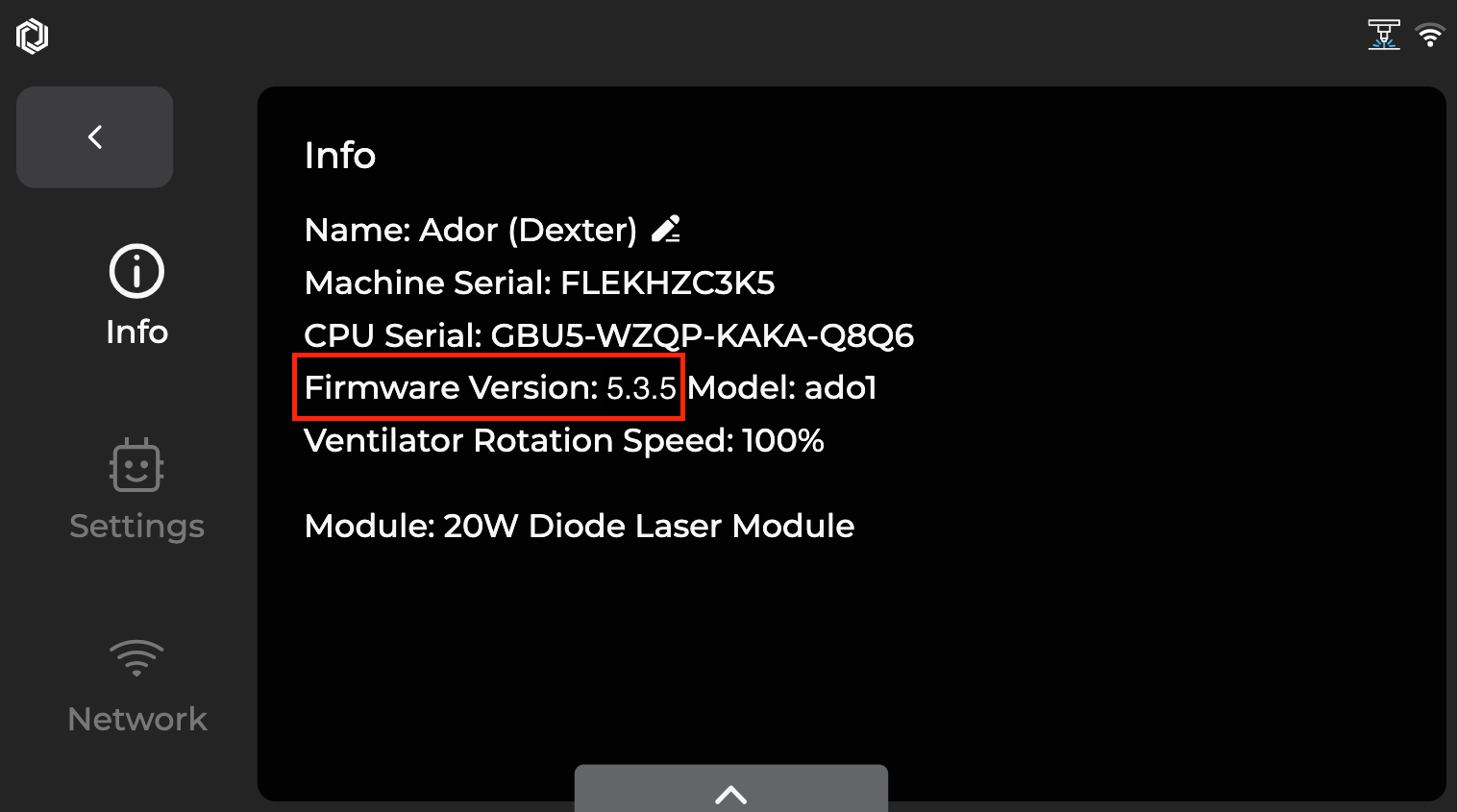

Assegureu-vos de tenir les següents versions de programari i microprogramari per utilitzar la funció rotativa de l'Ador.

*Versió de Beam Studio 2.4.2 o superior (Guia)*	) La versió del microprogramari La versió del microprogramari o superior. (Guia)

Pas 3

Trobeu el cable de la caixa i inseriu el costat de 7 pins del cable al costat dret de la màquina. La presa del cable a la màquina es troba entre la part superior de la base i la part inferior de la màquina.

Trobeu el costat del cable amb 7 pins a la caixa. (El pin del mig estarà buit.)

Localitzeu el connector del cable al costat dret de la màquina. Es recomana encaridament utilitzar un mirall.
Inseriu el cable i assegureu-vos que la direcció sigui correcta.

Col·loqueu la resta del cable a l'espai temporalment.

Pas 4

Depenent del diàmetre del material, es pot instal·lar o no la bresca.

Si el diàmetre del material és inferior a 50 mm o la seva circumferència és inferior a 157 mm, la bresca s'ha d'instal·lar a la capa inferior (117 mm/4,6 polzades).
Consulteu l'article sobre la instal·lació de la bresca.
La bresca no és necessària si el vostre material és més gran que les mides esmentades anteriorment.

Capa	Imatge	Mida de l'objecte
37mm / 1.4 inches		No disponible
77mm / 3.0 inches		No disponible
117 mm/ 4.6 inches		Circumferència: 0 - 157mm or Diàmetre: 0 - 50mm
155 mm/ 6.1 inches (Sense bresca)		Circumferència: 157mm - 392mm or Diàmetre: 50mm - 125mm

Pas 5

Instal·leu el mòdul.
Consulteu els enllaços de la taula següent per a les guies d'instal·lació dels mòduls.

Mòdul làser de díode de 10W/20W	Mòdul làser d'infrarojos de 2W

Pas 6

Instal·leu les mordasses al rotatori segons el material que fareu servir.
Consulteu el manual per a les instruccions d'instal·lació de les mordasses.
Manual del rotatori FLUX Chuck
(*Es recomana utilitzar material de prova per practicar i fer proves per primera vegada.)

Pas 7

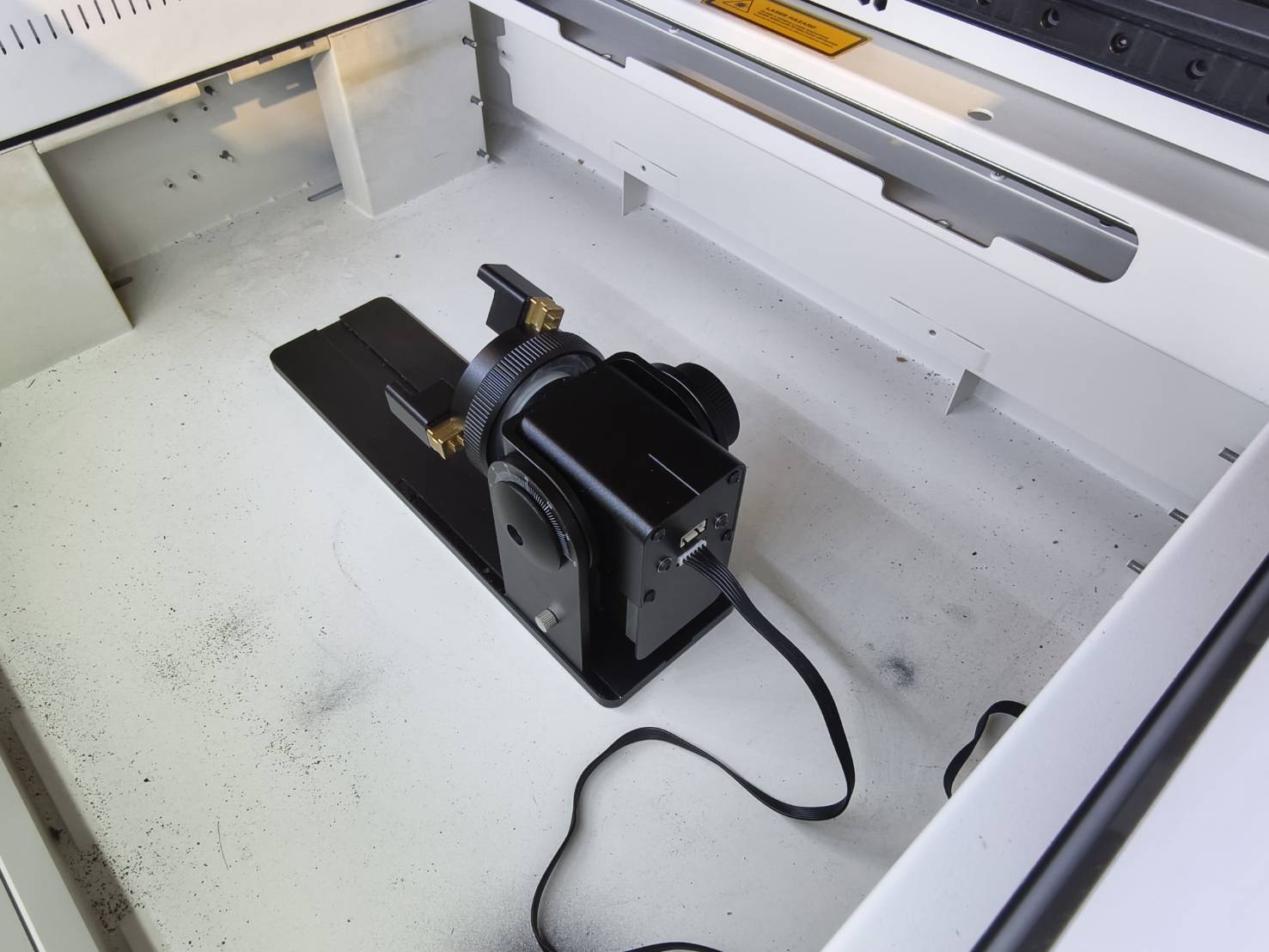

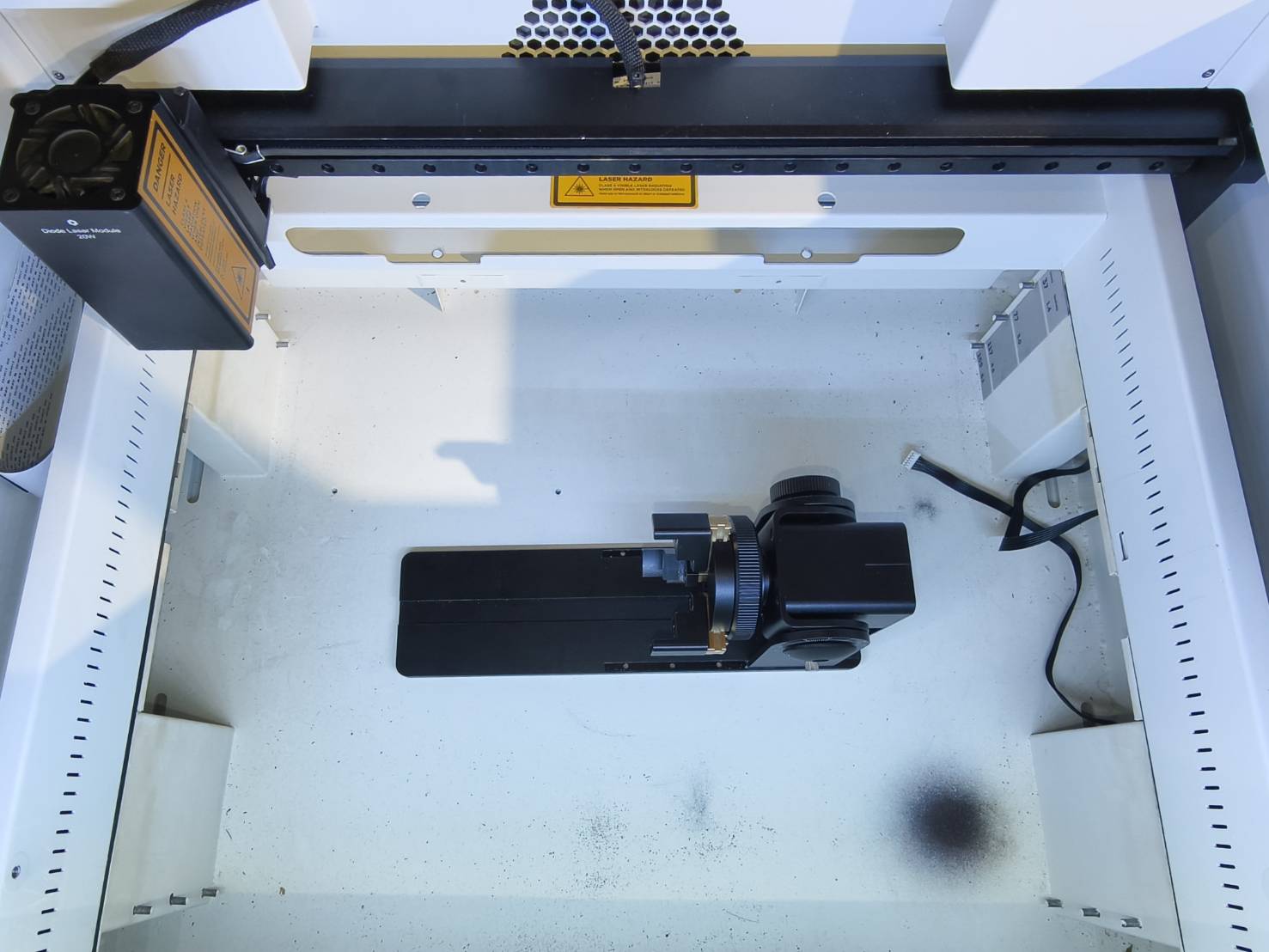

Col·loqueu el rotatori amb les mordasses instal·lades a la màquina.

Pas 8

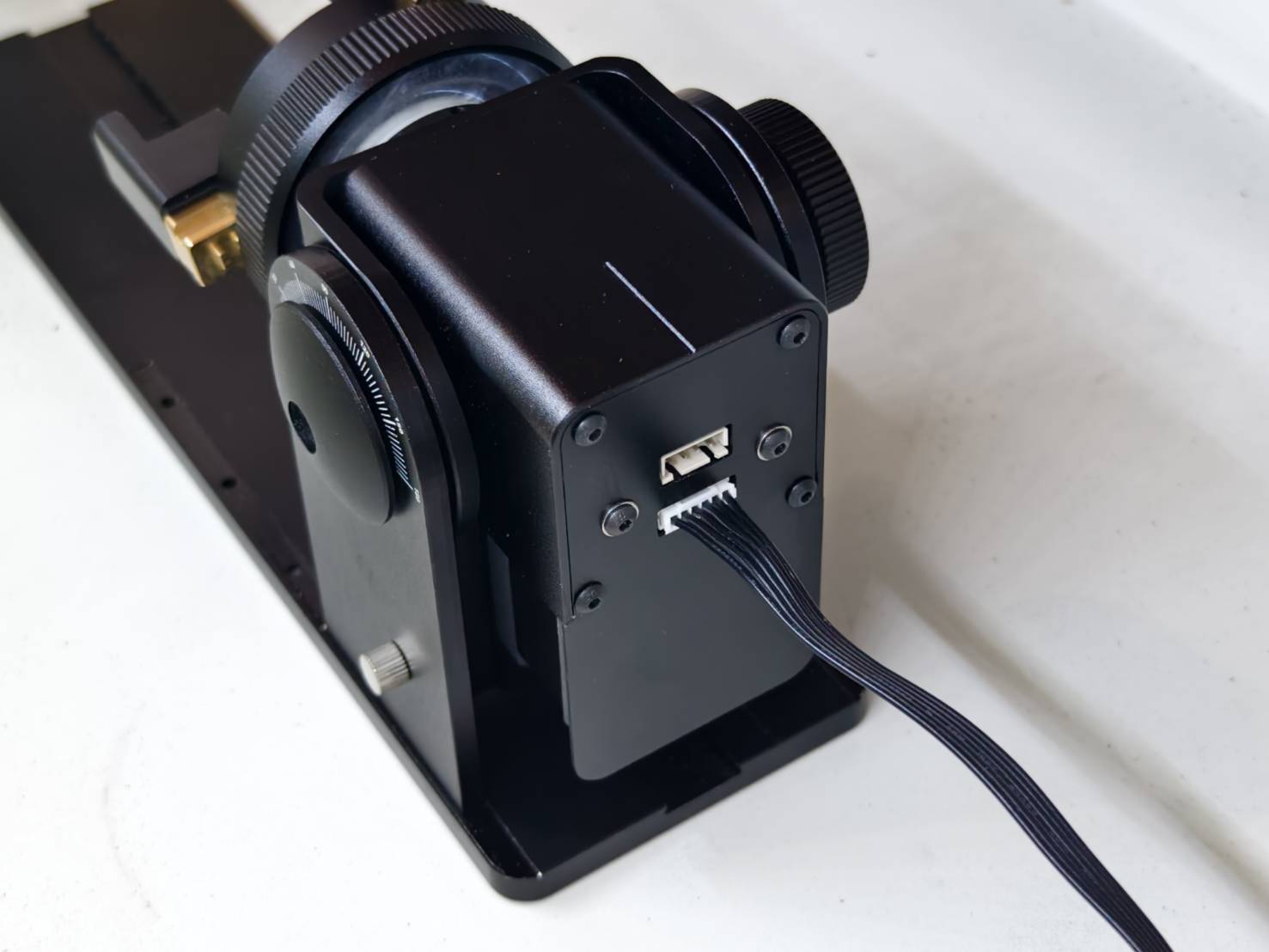

Connecteu el cable al rotatori. (Per a Ador, el cable és de 6 pins.)

Pas 9

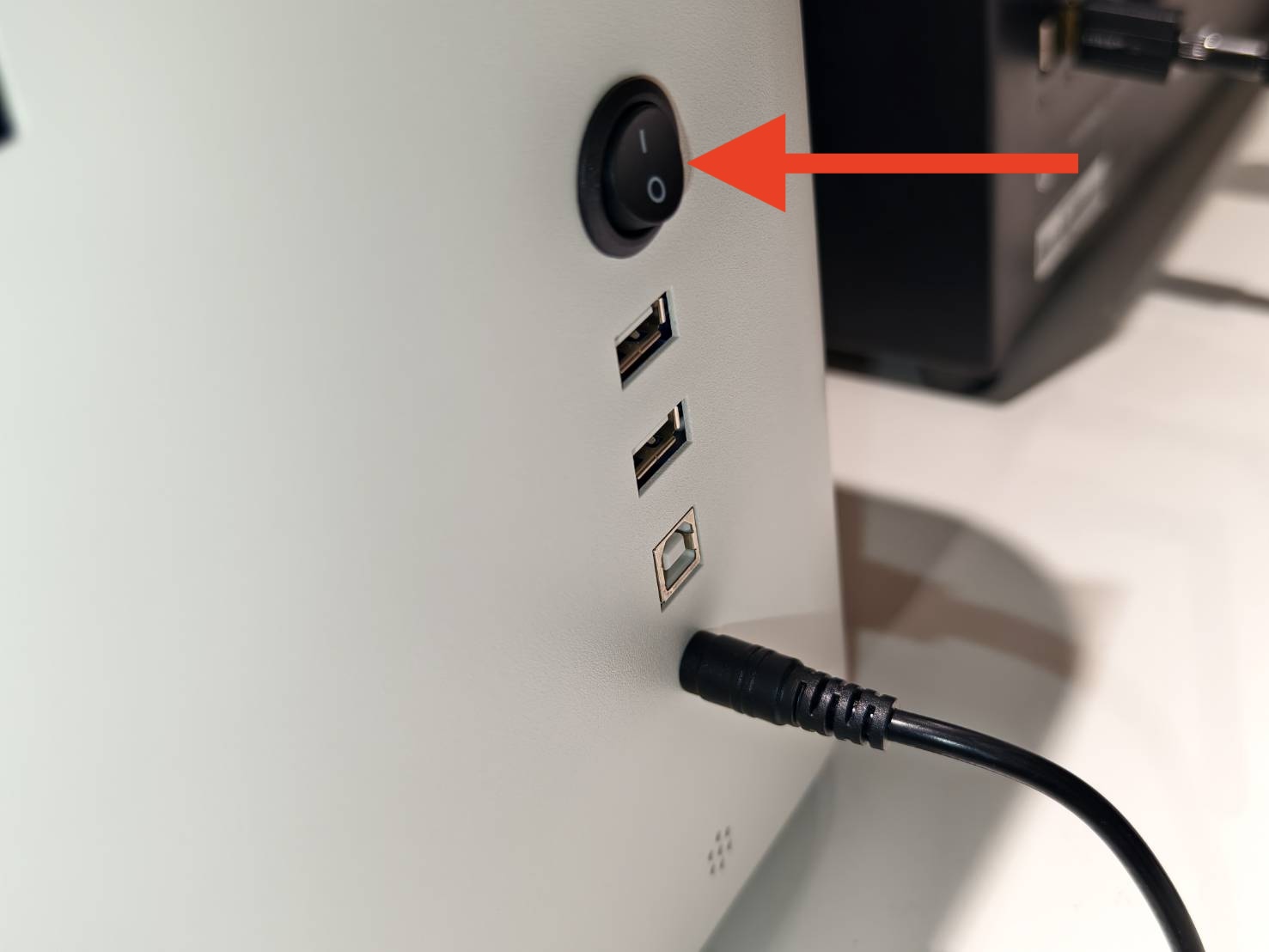

Engegueu la màquina.

Pas 10

Mesureu el diàmetre o la circumferència del material i anoteu-lo per a un ús posterior.
(*Es recomana utilitzar material de prova per practicar i fer proves per primera vegada.)

Pas 11

Subjecteu el material amb el dispositiu rotatori i anivelleu-lo.
(Consulteu la Guia del mandril rotatori per subjectar diferents formes.)

Pas 12

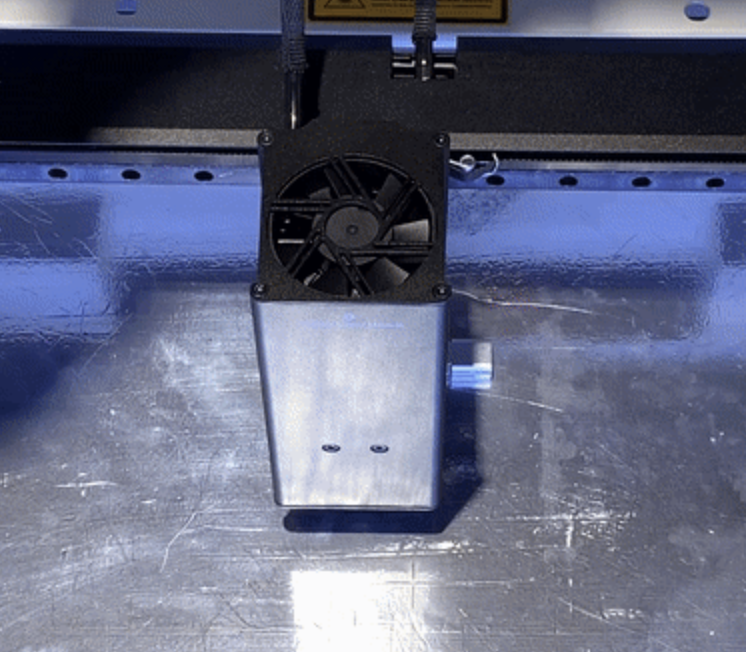

Realitzeu l'enfocament automàtic.

Passos:

Eleveu el capçal làser fins a dalt de tot.
Apropeu la sonda d'enfocament a la superfície del material.
Baixeu el capçal làser per comprovar si la sonda pot tocar la superfície.
Realitzeu l'enfocament automàtic utilitzant el panell o fent doble clic al botó de l'esquerra.

Vídeo:

Pas 13

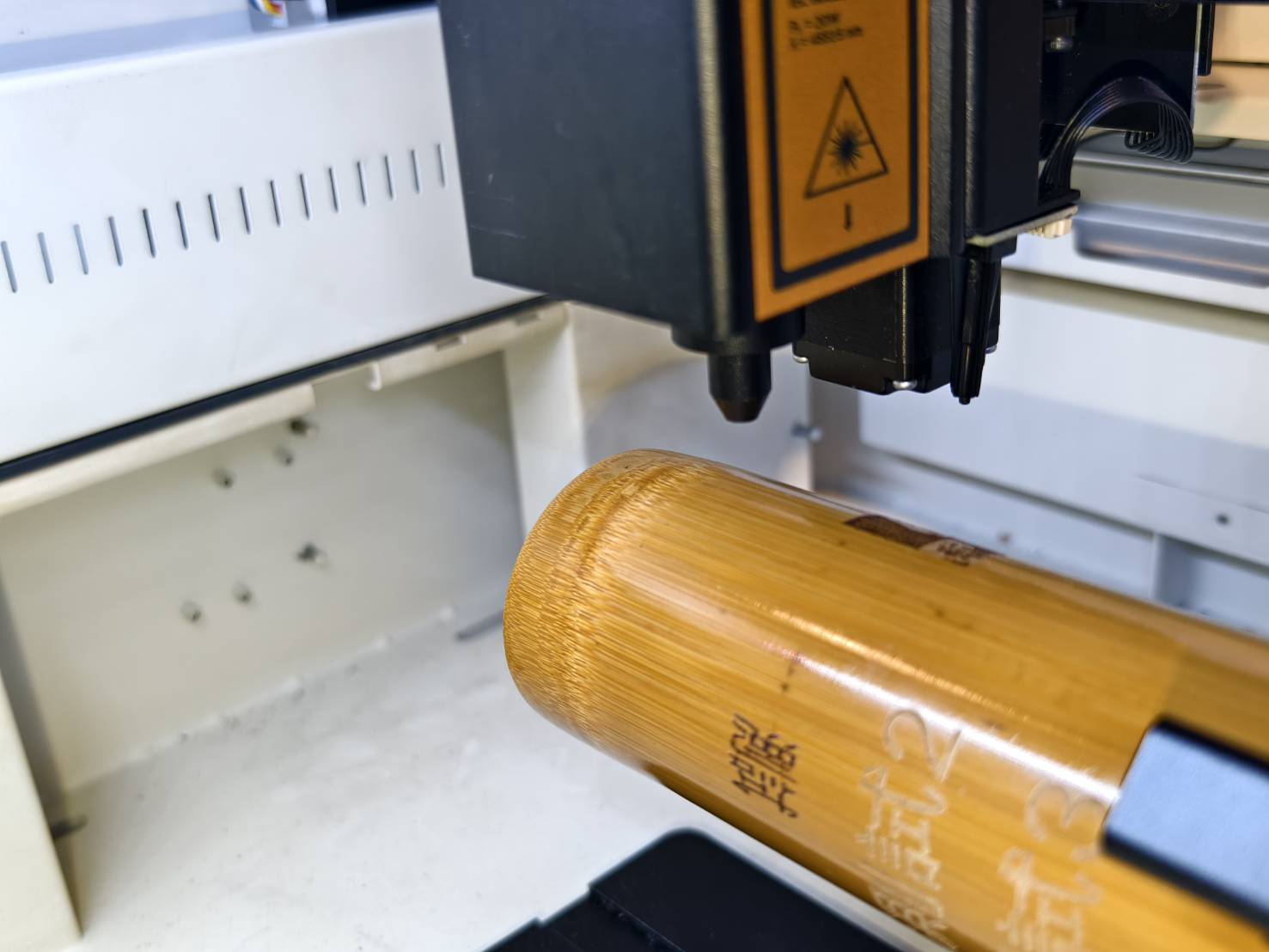

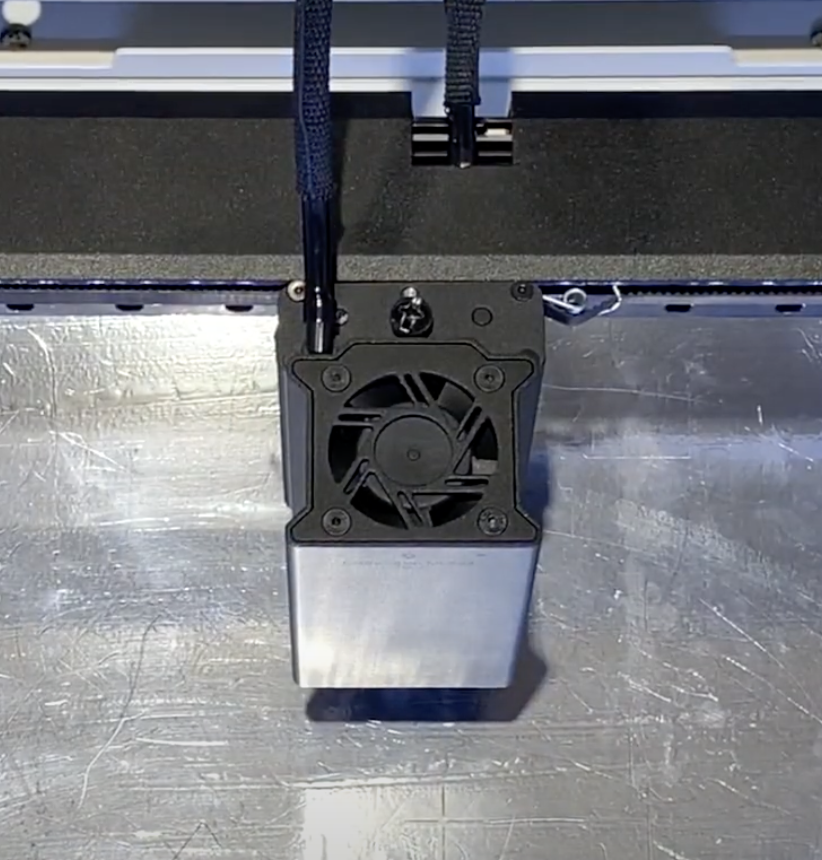

Moveu la punta de la tovera al centre de l'àrea que voleu gravar.

Pas 14

Inicieu Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Pas 15

Aneu a "Configuració del document" i feu els canvis.

1.
Canvieu l'opció Àrea de treball a "Ador".

2.
Canvieu l'opció "Començar des de" a "Posició actual".

3.
Per a l'origen del treball, seleccioneu "Centre".

4.
Activeu la funció rotativa.

5.
Per al mirall, heu d'activar la funció de mirall si el vostre dispositiu rotatori està invertit.
Si no està invertit, deixeu-la desactivada.
(Només disponible per a Ador.)

Posició predeterminada (La part superior és plana.)	Posició invertida (El motor està a dalt.)

Pas 16

Aneu a "Configuració del dispositiu rotatori" i feu els canvis.

1.
Assegureu-vos que la funció rotativa estigui activada.

2.
Seleccioneu Chuck com a tipus.

3.
Introduïu la mida del vostre material mesurada en Pas 10.
(Podeu introduir qualsevol dels valors i el programari calcularà automàticament l'altre.)

4.
Per al mirall, heu d'activar la funció de mirall si el vostre rotatori està invertit
Si no està invertit, deixeu-la desactivada.
(Només disponible per a Ador.)

Posició predeterminada (La part superior és plana.)	Posició invertida (El motor està a dalt.)

Pas 17

Creeu un objecte de gravat o importeu-ne un de propi.

Screenshot 2024-09-26 at 12.23.35 PM.png

Depenent del vostre disseny, normalment es girarà 90 graus per coincidir amb l'orientació del material.

Pas 18

Després de configurar el vostre disseny, moveu el centre del disseny a la línia blava.

Pas 19

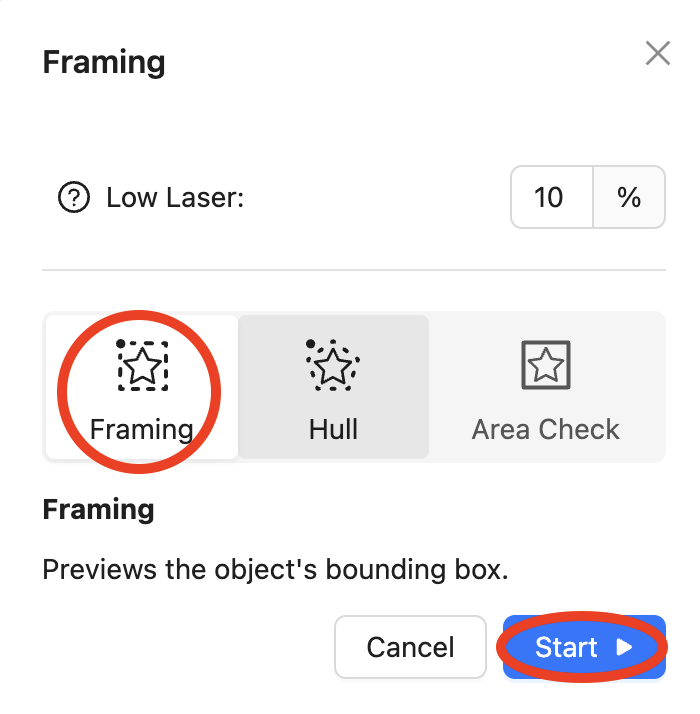

Utilitzeu la funció "Marc d'execució" per veure la trajectòria del gravat.

Seleccioneu "Emmarcament" per veure el quadre delimitador del disseny o fitxer.
Després de fer clic a "Iniciar", el capçal làser començarà a moure's i la trajectòria de moviment indicarà l'àrea de gravat per a aquesta tasca.
El punt d'inici és la posició actual de la vostra tovera làser.
La seva trajectòria dependrà de l'"Origen del treball" seleccionat a Pas 15. Quan se selecciona el centre, el punt d'inici s'establirà al centre del disseny. El centre s'utilitza normalment per a treballs rotatius.
Podeu moure el capçal làser per canviar l'àrea de gravat fins que la posició sigui acceptable.

Pas 20

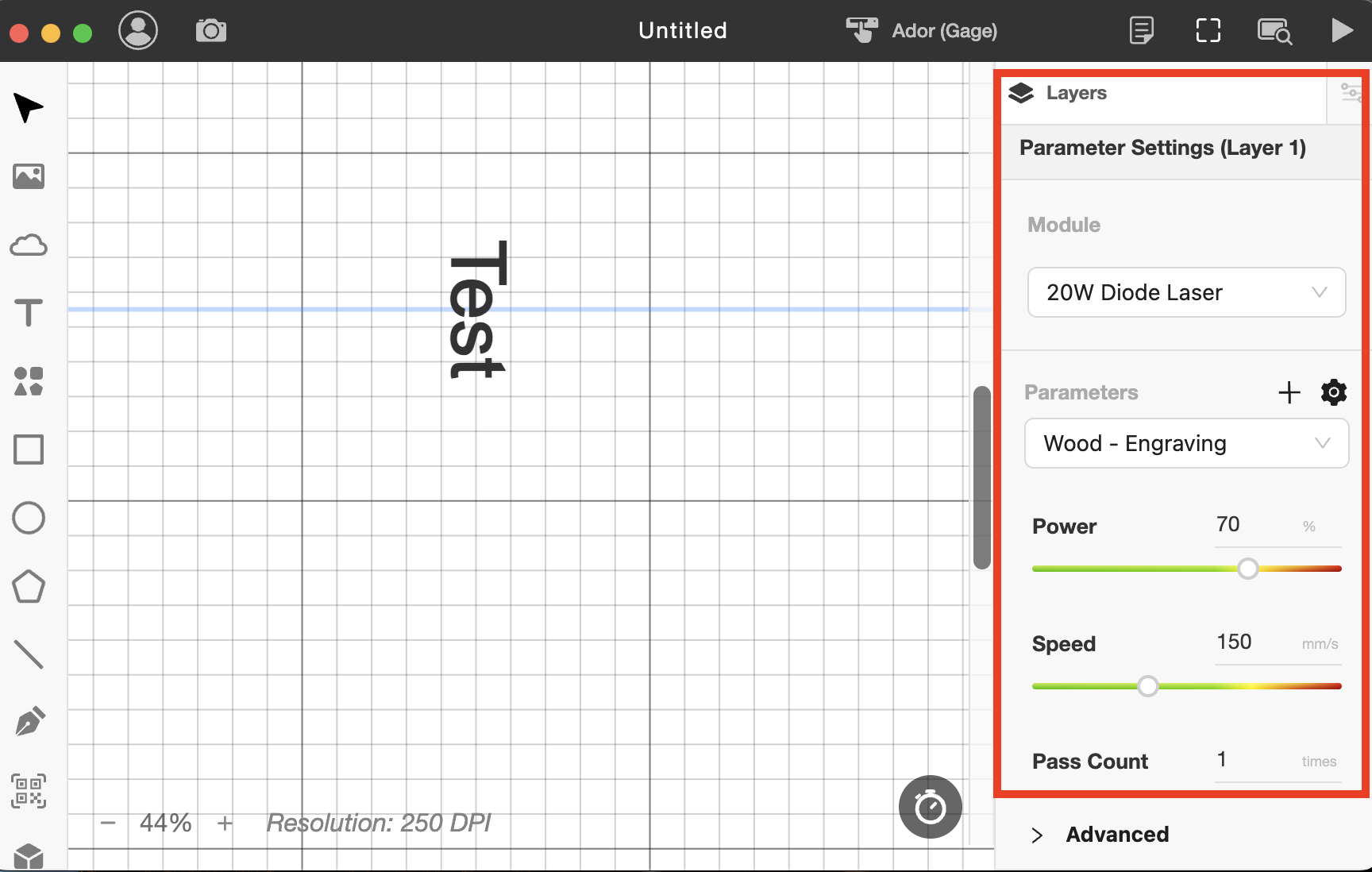

Un cop hàgiu confirmat la posició de gravat, establiu els paràmetres correctes de velocitat i potència segons el vostre material.

Pas 21

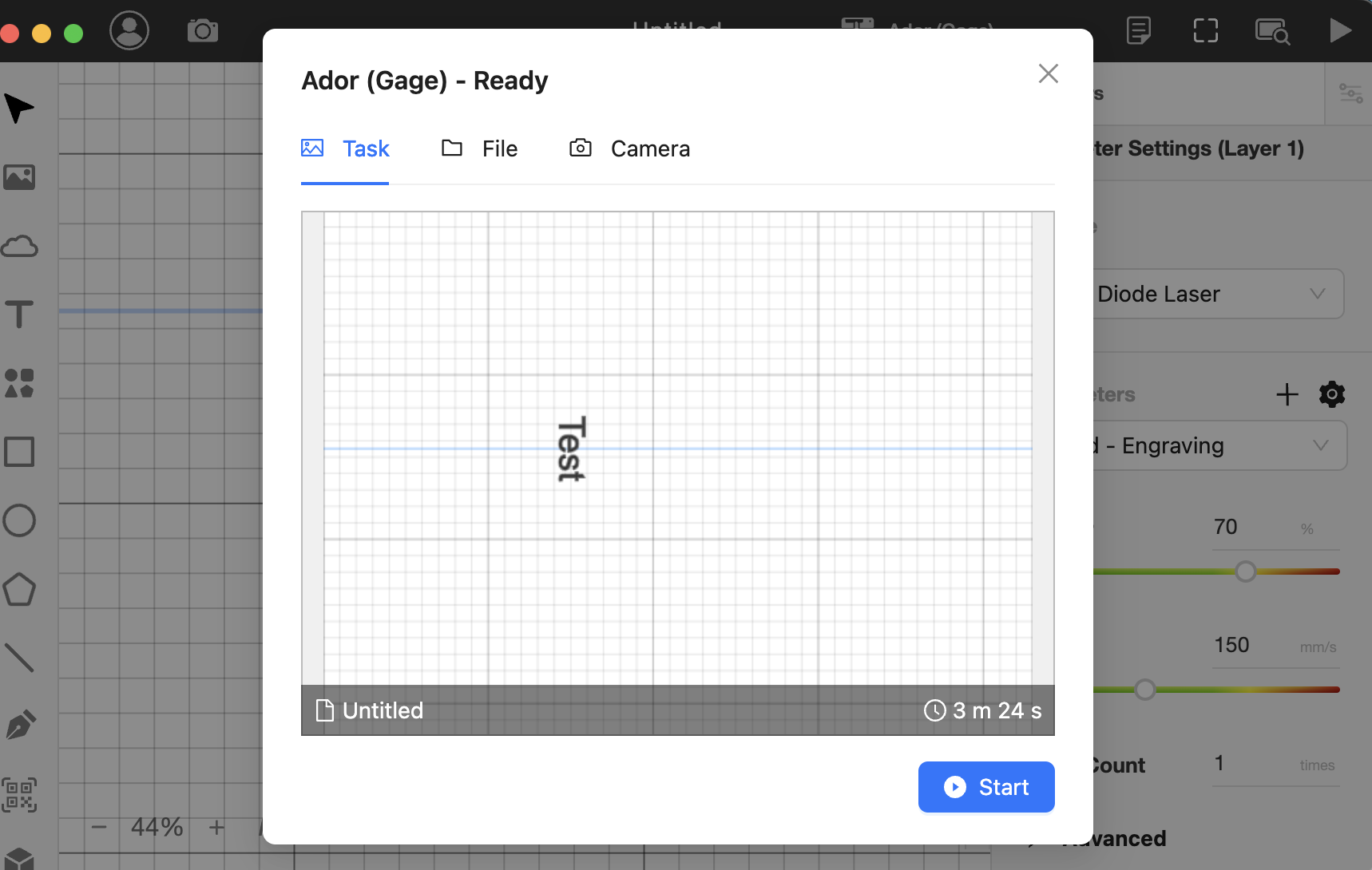

Tanqueu la porta i inicieu la tasca.

Pas 22

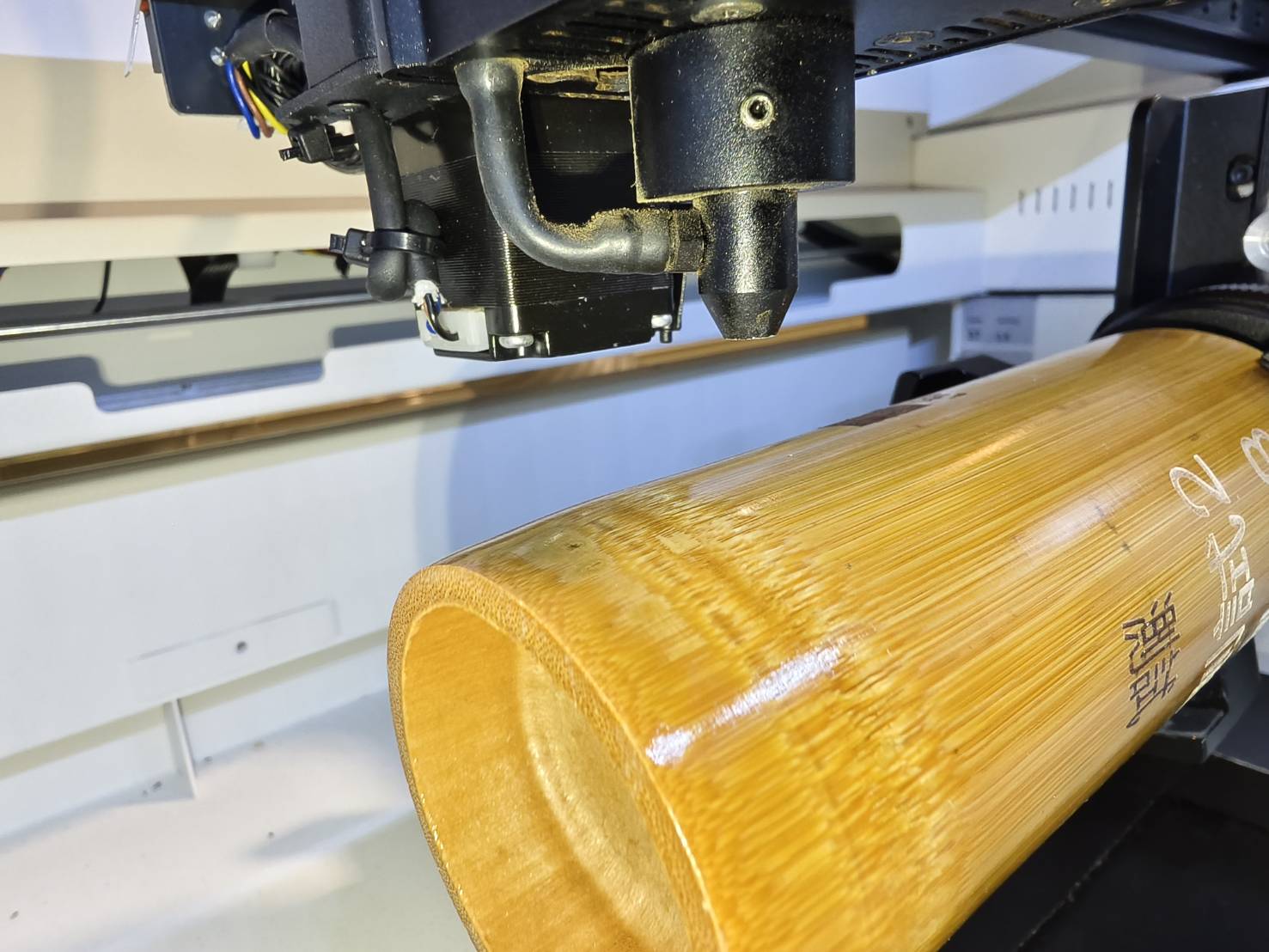

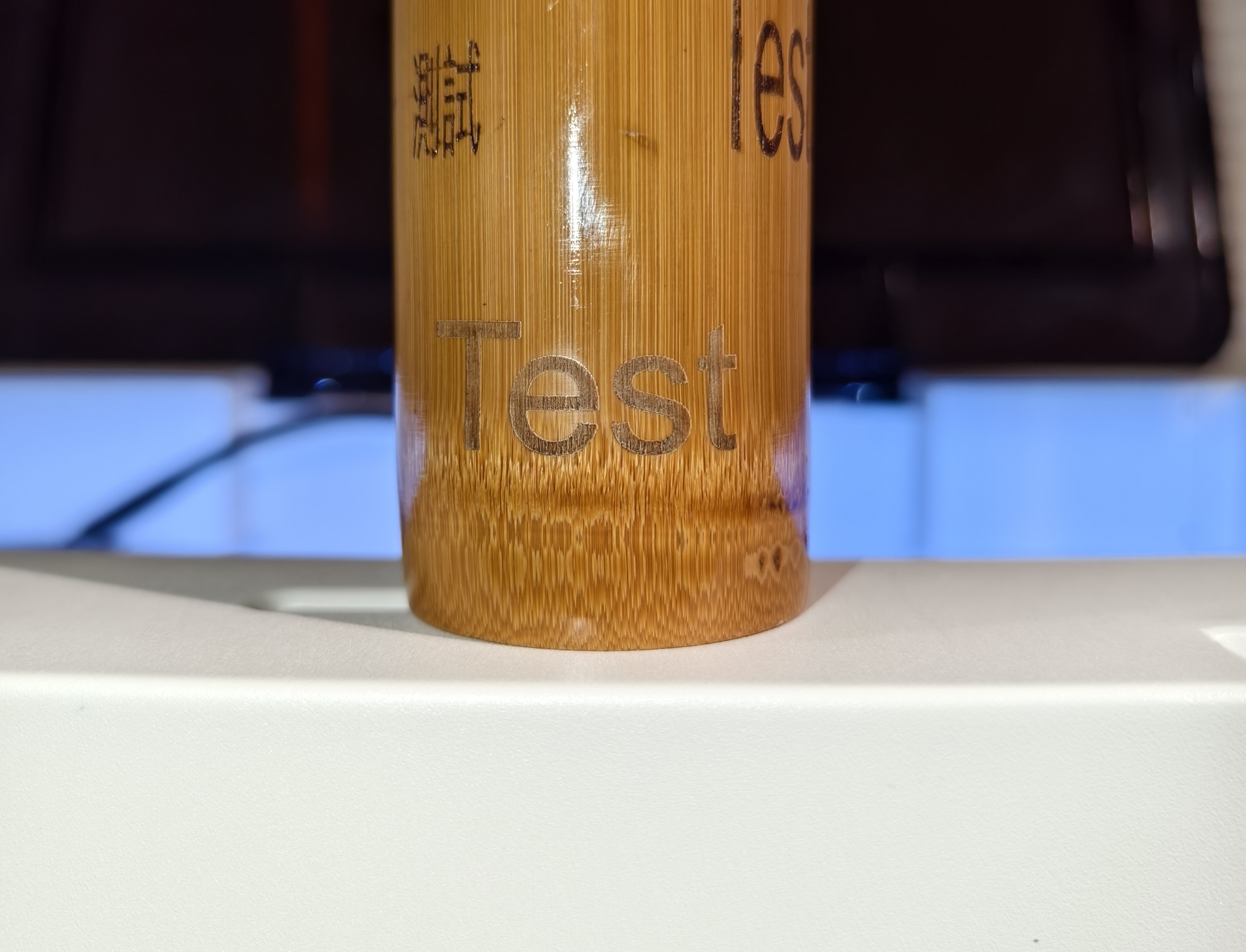

Comproveu el resultat.
