⚠︎ Advertència: La funció de passada no està disponible a Europa.

Descripció

Aquest article us guiarà a través de la configuració de la funció de passthrough i l'inici d'una tasca de gravat de prova després de la instal·lació del maquinari.
Per a la impressió amb passthrough, consulteu la Guia d'impressió de passthrough d'Ador.

Eines

1	Tornavís Phillips
2	Clau de caixa hexagonal (7 mm)
3	Cinta de paper (opcional)

Pas 1

Separeu la màquina i la base si estan muntades.

Pas 2

Desenrosqueu aquests dos cargols de la part posterior amb un tornavís Phillips.

Pas 3

Desenrosqueu els cargols situats sota el marc.

Tingueu en compte que pot haver-hi dos o tres cargols per treure, depenent de la màquina que tingueu.
El tipus de cargol pot ser femelles de 7 mm, cargols Phillips o cargols de mà.
En aquest tutorial, hi ha dues femelles de cap de 7 mm.

Pas 4

A continuació, es pot retirar el marc posterior de passada.
(Els cargols no seran necessaris per a la passada, però es recomana guardar-los.)

Pas 5

Col·loqueu el marc posterior de passada a la posició designada.

Pas 6

Desenrosqueu els dos cargols.

Pas 7

Desenrosqueu els cargols situats sota el marc frontal.

Tingueu en compte que pot haver-hi dos o tres cargols per treure, depenent de la màquina que tingueu.
El tipus de cargol pot ser femelles de 7 mm, cargols Phillips o cargols de mà.
En aquest tutorial, hi ha dues femelles de cap de 7 mm.

Pas 8

A continuació, es pot retirar el marc frontal de passada.

Pas 9

Retireu els dos clips dels marcs frontals.
(Aquests dos clips no seran necessaris per a la passada, però es suggereix guardar-los per a futures necessitats. Si us plau, consulteu la instal·lació de la configuració sense passada.)

Pas 10

Col·loqueu el marc frontal de passada a la posició designada.

Pas 11

Munteu la màquina i la base d'extensió.

Pas 12

Col·loqueu el bresca a la capa de 37mm/1,4 polzades o a la capa de 77mm/3,0 polzades segons el gruix del vostre material. Si us plau, consulteu l'article per a la instal·lació del bresca.

Capa	Foto	Rang d'alçada (Objectee)
37 mm / 1,4 polzades		0 - 3 mm
77 mm / 3,0 polzades		3 - 15 mm
117 mm / 4,6 polzades		No disponible per a Passthrough
155 mm / 6,1 polzades		No disponible per a Passthrough

Pas 13

Inseriu el material a la màquina. Es recomana encaridament que utilitzeu material no desitjat o usat per primera vegada amb finalitats de pràctica.

El gruix màxim del material per a la funció de passthrough de l'Ador és de 15 mm.

En inserir el material, eviteu que quedi encallat amb el cable d'alimentació o el tub de ventilació, com es mostra en els exemples incorrectes a continuació.

Hi ha dos escenaris per col·locar els materials. Si us plau, consulteu les instruccions a continuació.

Materials de 0 - 3 mm
Col·loqueu el bresca a la capa de 37 mm / 1,4 polzades. Inseriu el material directament a la màquina i col·loqueu-lo a la bresca. (Es recomana que empenyeu el material cap a l'esquerra per alinear-lo amb el marc.)

Materials de 3 - 15 mm
Col·loqueu la bresca a la capa de 77 mm / 3,0 polzades. Col·loqueu alguns materials a la bresca per elevar el material objectiu. Col·loqueu el material objectiu a sobre dels materials inferiors. (Es recomana que empenyeu el material cap a l'esquerra per alinear-lo amb el marc.)

Pas 14

Poseu cinta de paper just al costat de la vora del material a la bresca o al material inferior.
La cinta s'aplica per alinear cada gravat, i més endavant en l'article explicarem com utilitzar-la.

Materials de 0 - 3 mm
Apliqueu la cinta directament a la bresca.

Materials de 3 - 15 mm
Prepareu un material lateral que tingui el mateix gruix o +/- 3 mm que el material objectiu. Assegureu-vos que sigui prou prim per posar-lo al material inferior juntament amb el vostre material objectiu.

Apliqueu la cinta de paper al material lateral i col·loqueu-lo just al costat del vostre material objectiu.

Nota important
El material objectiu i el material lateral és millor que tinguin el mateix gruix.

Una diferència de màxim 3 mm entre aquests dos materials serà acceptable.

Una diferència de més de 3 mm entre aquests dos materials NO serà acceptable.

Pas 15

Engegueu la màquina i realitzeu l'autoenfocament al vostre material.

Pas 16

Assegureu-vos de tenir les següents versions de programari i firmware per utilitzar la funció rotativa de l'Ador.

Beam Studio versió 2.3.7 o superior. (Guia)	La versió de firmware 5.3.2 o superior. (Guia)

Pas 17

Activeu la funció de Passthrough a Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

Establiu la longitud del vostre material.

Screenshot 2024-07-09 at 3.36.02 PM.png

Pas 18

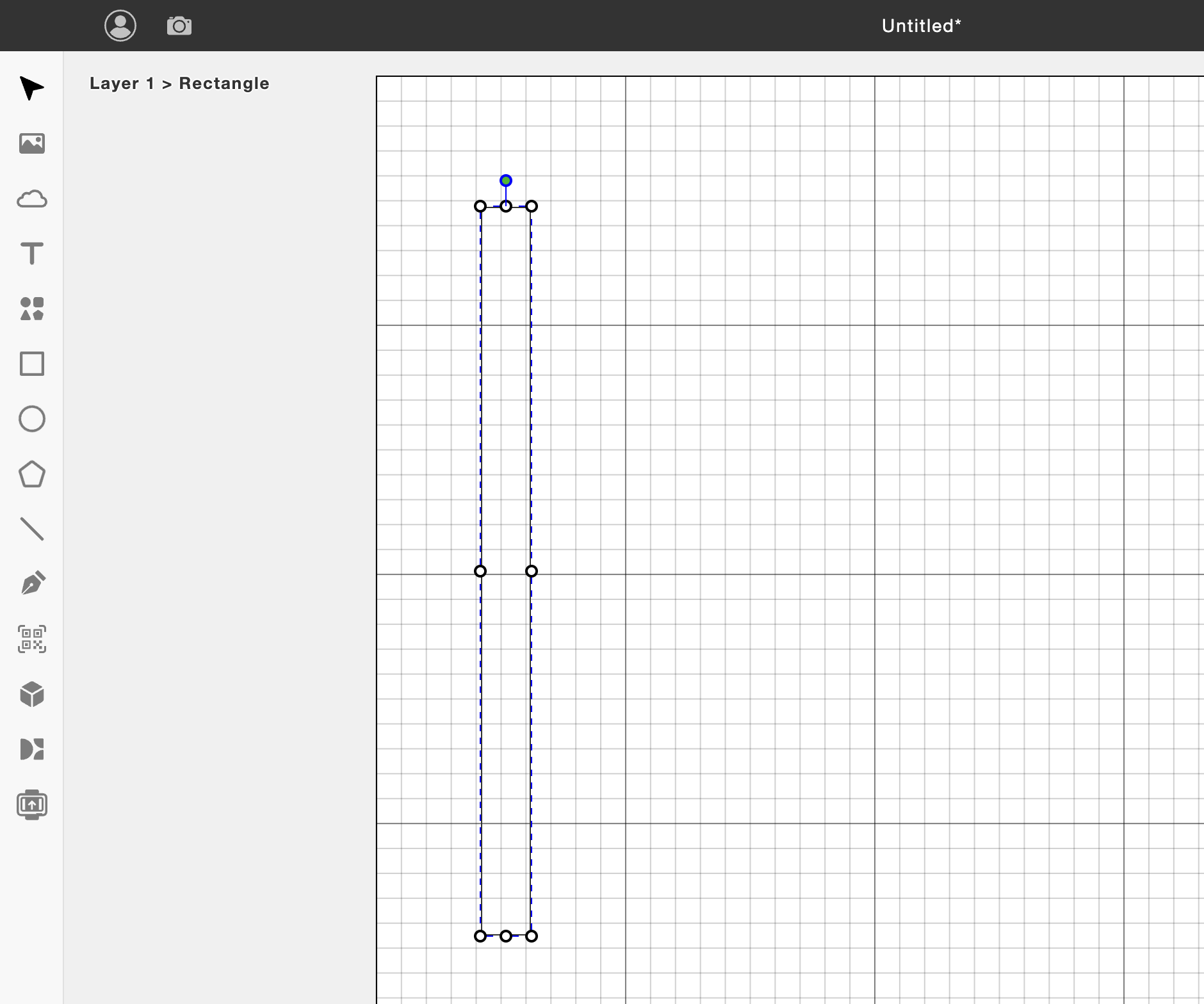

Dibuixeu un rectangle llarg o importeu el vostre propi disseny.

Screenshot 2024-07-09 at 3.44.08 PM.png

Pas 19

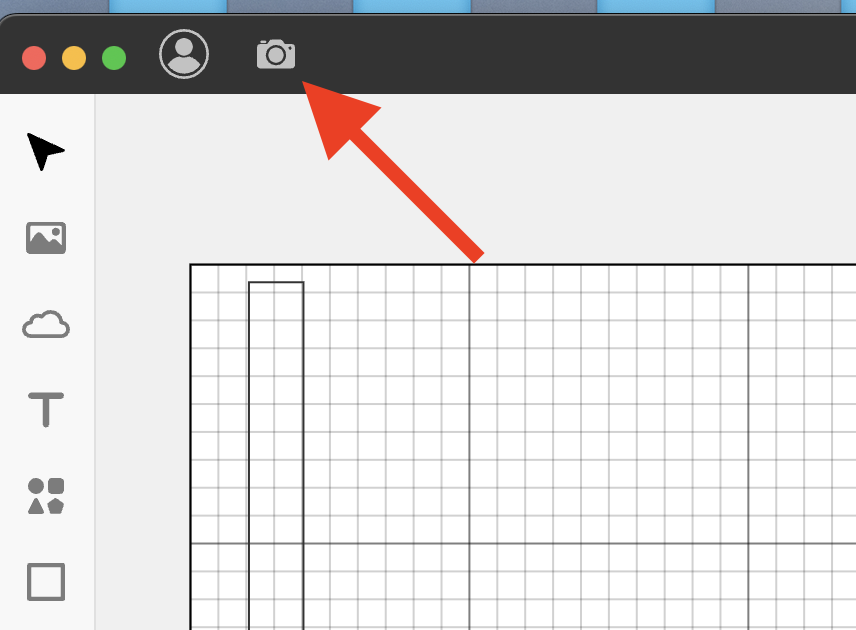

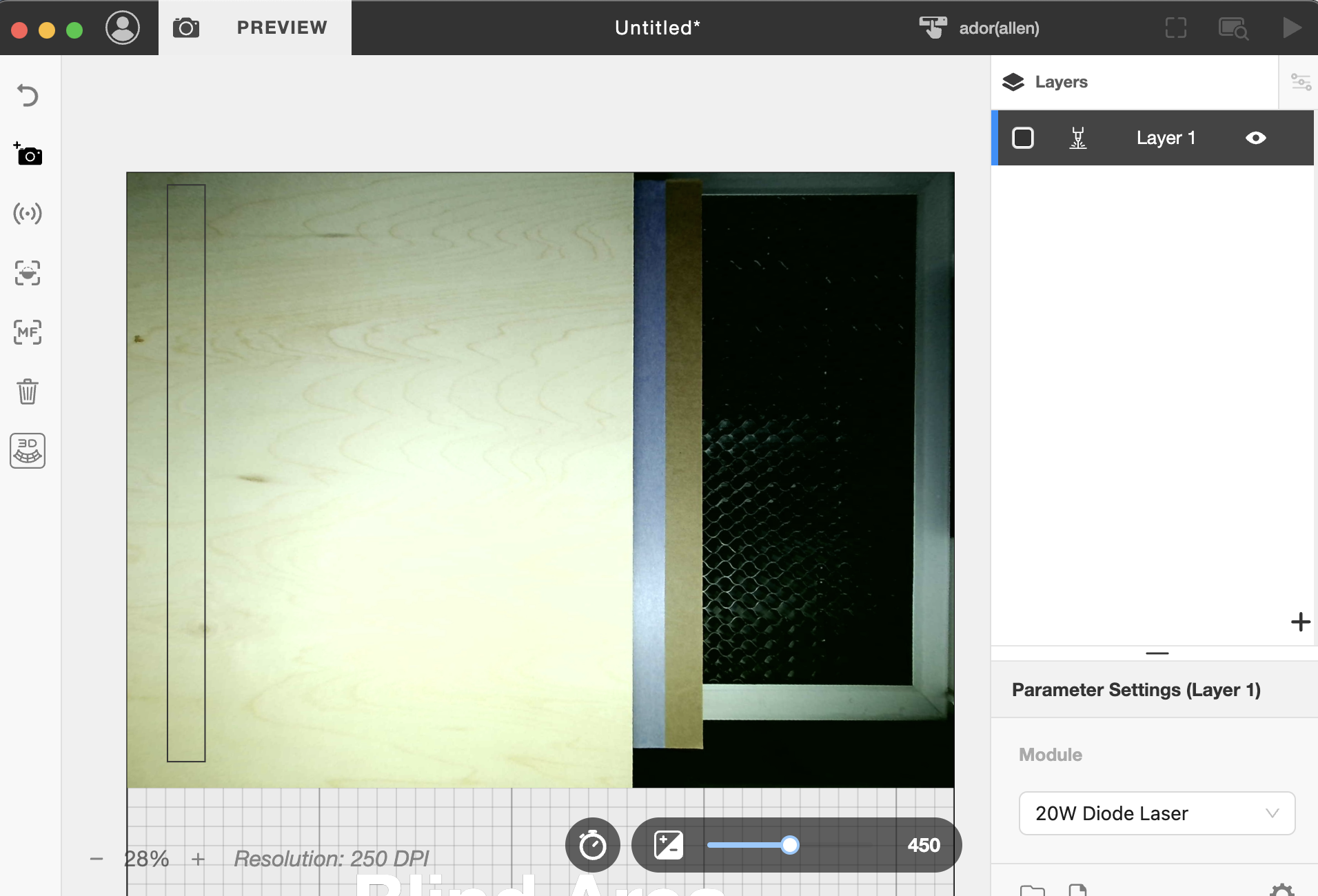

Realitzeu una previsualització amb la càmera.

Pas 20

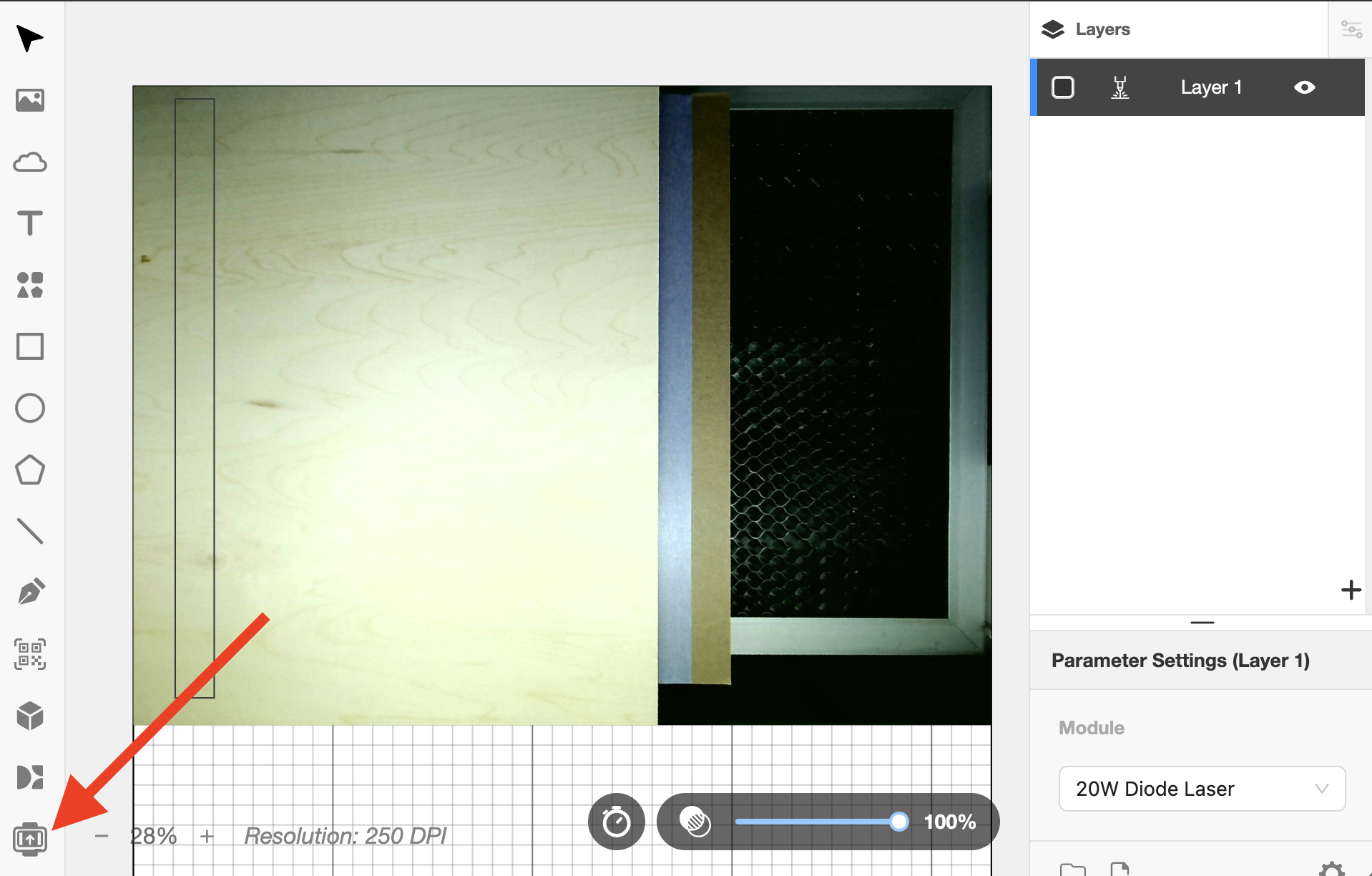

Obriu la configuració de Passthrough.

Explicació de cada paràmetre

	1. Longitud de l'objecte
	2. Àrea de treball (alçada)
	3. Capa de referència
	4. Marca de guia

1. Longitud de l'objecte

La longitud de l'objecte és la longitud del disseny o de l'arxiu importat mesurada pel programari.

2. Àrea de treball (alçada)

L'àrea de treball (alçada) és la longitud de cada secció de gravat.
El rang de configuració es pot establir des d'un mínim de 120 mm fins a un màxim de 240 mm.
Consulteu els exemples següents per obtenir més informació.

Exemple 1

Si l'objecte té una longitud de 300 mm, configurar l'àrea de treball a 240 mm requerirà dos gravats, mentre que un sol gravat només pot completar fins a 240 mm de treball.
Per tant, la resta, diguem 60 mm, es completarà a la segona secció/gravat.
(És només un concepte; la longitud real del gravat dependrà d'on es col·loqui l'objecte a Beam Studio.)

Exemple 2

Si l'objecte té una longitud de 300 mm, configurar l'àrea de treball a 120 mm requerirà tres gravats, mentre que un sol gravat només pot completar fins a 120 mm de treball.

3. Capa de referència

La capa de referència és una eina que crea automàticament diferents capes segons el nombre de seccions que tingueu després d'exportar a l'àrea de treball.

Exemple

Si l'objecte té una longitud de 300 mm, configurar l'àrea de treball a 120 mm requerirà tres gravats, de manera que tindreu tres seccions, la qual cosa indica tres capes i trobareu que les diferents capes gravaran diferents seccions de l'objecte.

Configuració de pas a través	Capes creades automàticament

4. Marca guia

La marca guia és una eina que s'utilitza per fer coincidir les línies d'acabat entre cada secció de gravat.
Aquesta eina en realitat gravarà dos cercles, i la meitat del cercle ha d'estar fora del material.
Després del primer gravat, pots utilitzar la meitat del cercle interior de l'objecte per alinear l'altra meitat exterior. Com utilitzar aquests cercles es tractarà més endavant en aquest article. Si us plau, continua llegint.

Configuració addicional per a la Marca Guia

1. Diàmetre

La configuració del Diàmetre és la mida dels cercles, i el seu valor per defecte és de 40 mm.

Diàmetre establert a 40 mm	Diàmetre establert a 20 mm

2. Coordenada X

La configuració de la Coordenada X és la ubicació dels dos cercles, que dependrà de la mida del teu material, i el seu valor per defecte és de 390 mm.

Coordenada X establerta a 0 mm	Coordenada X establerta a 300 mm

Pas 21

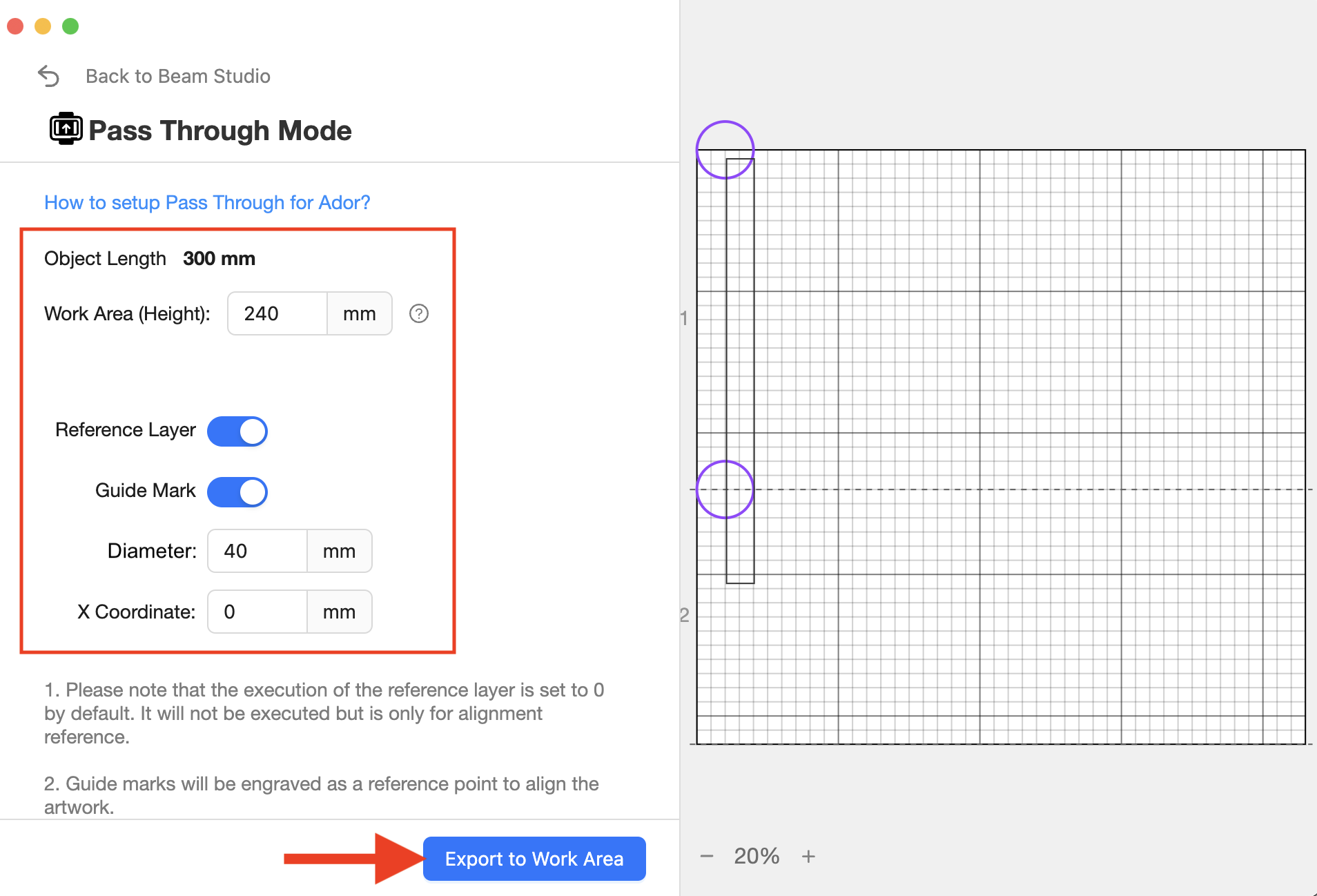

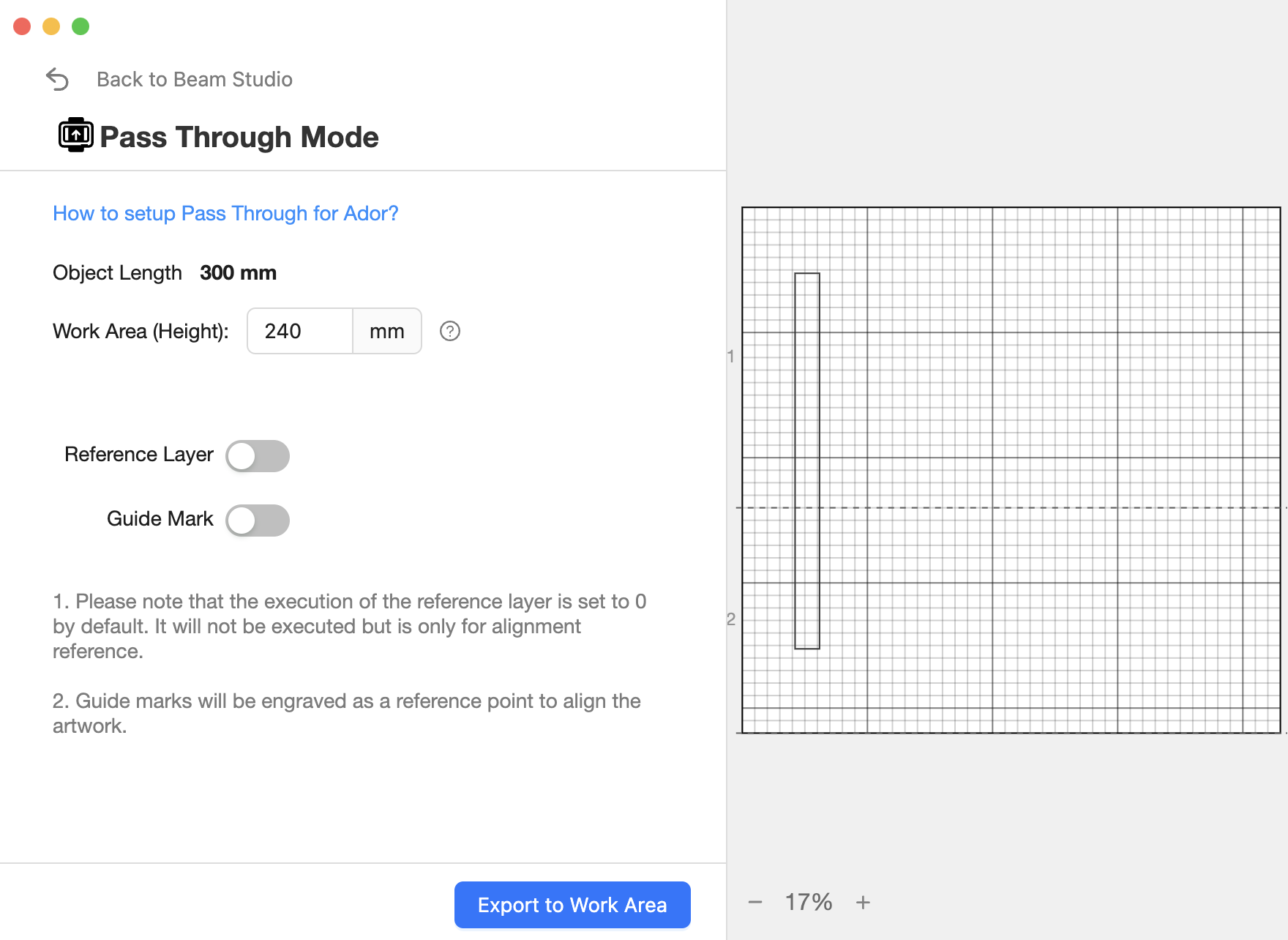

Canvia la configuració de Pass Through si és necessari segons el teu disseny o arxiu.
Si estàs seguint el meu exemple, pots utilitzar la configuració següent per gravar el rectangle.

Pas 22

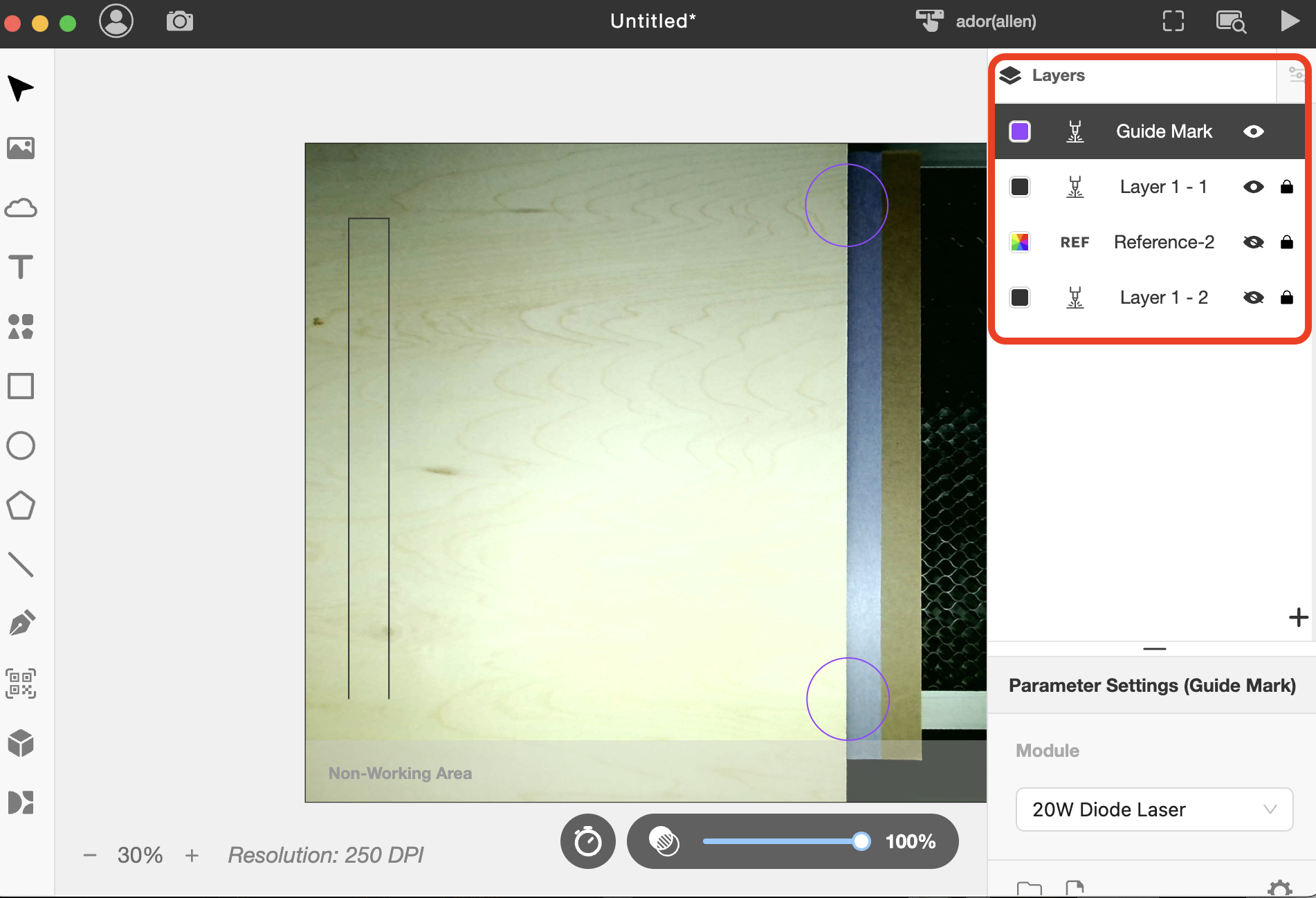

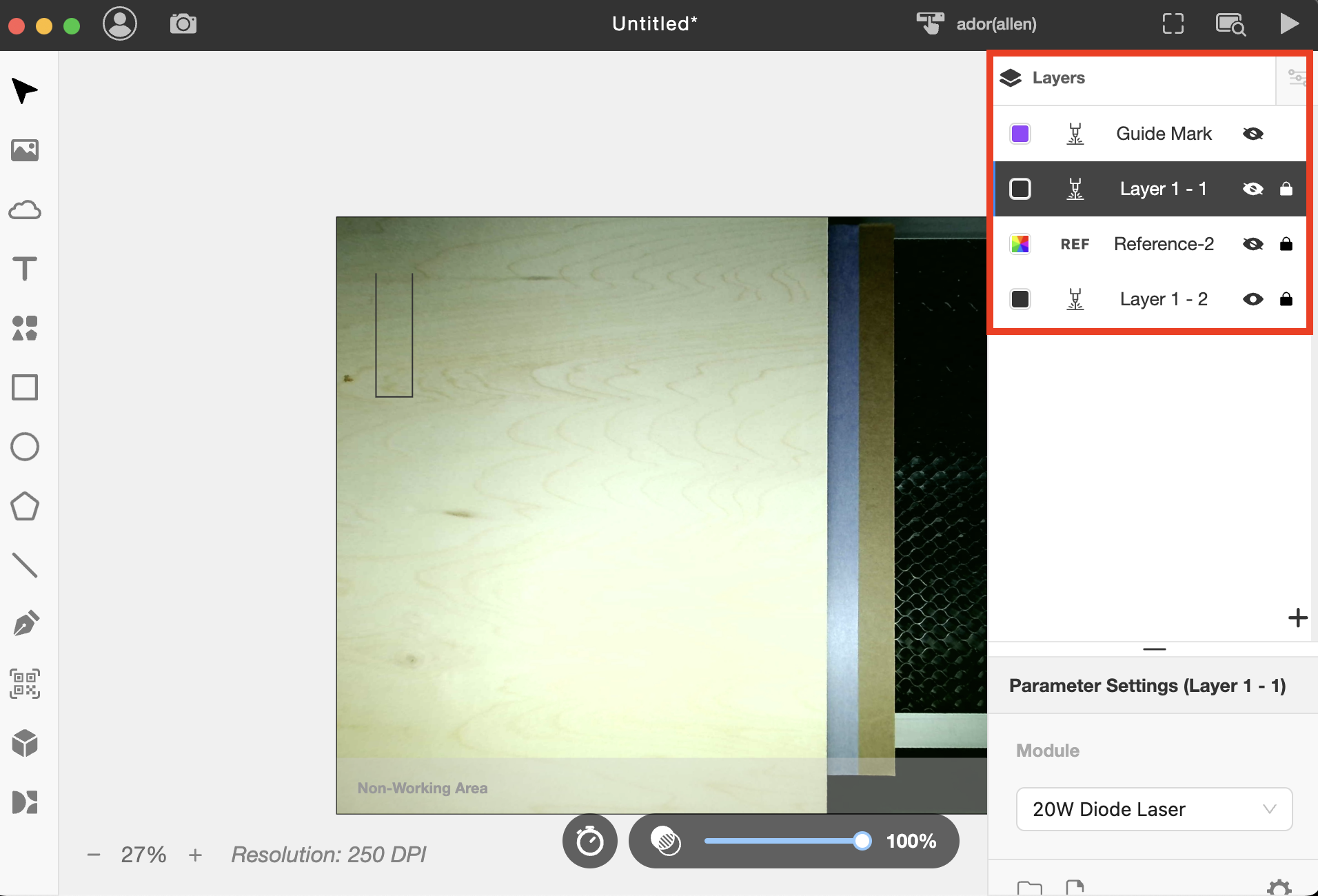

Després de l'exportació, veuràs les capes creades automàticament i els dos cercles.

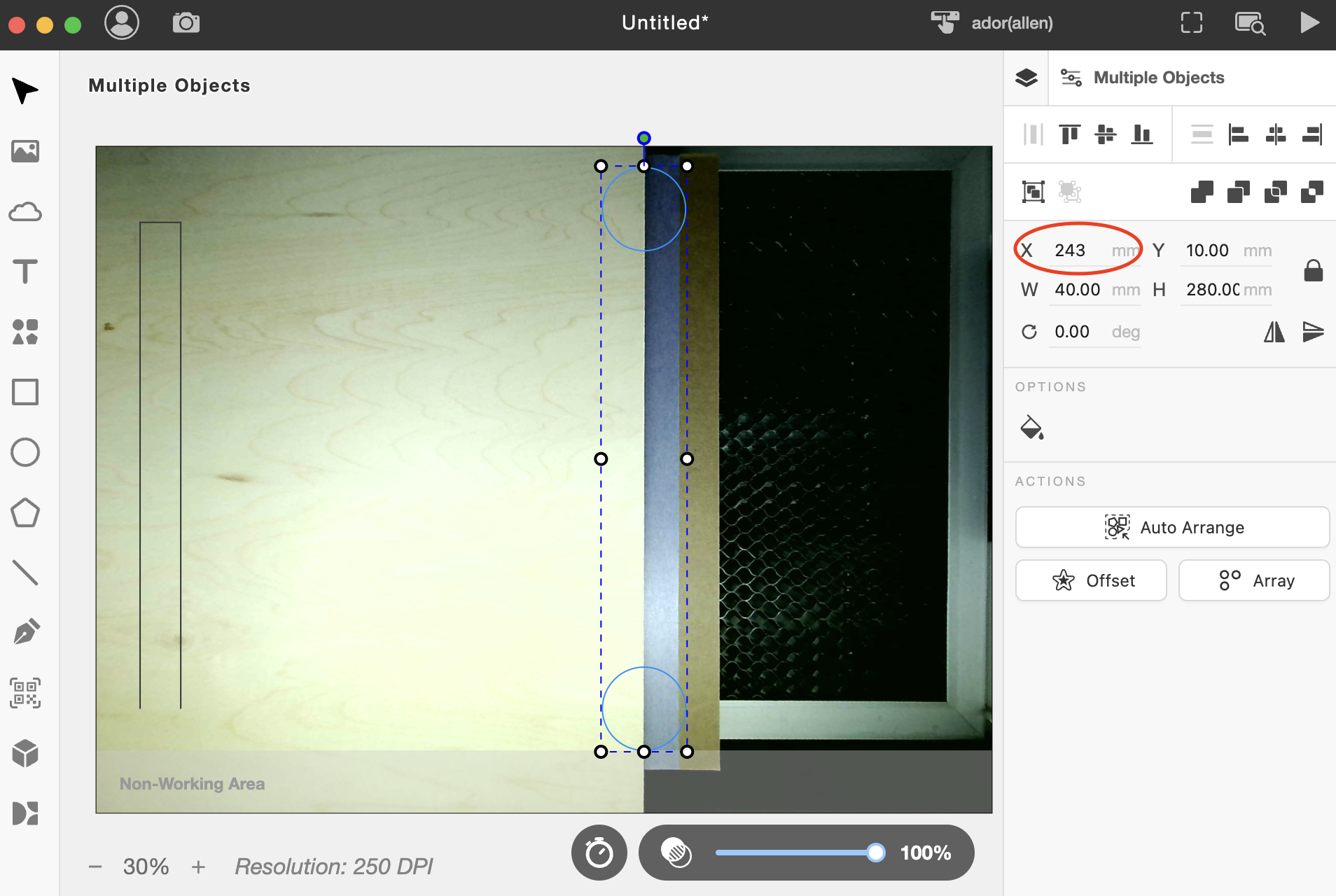

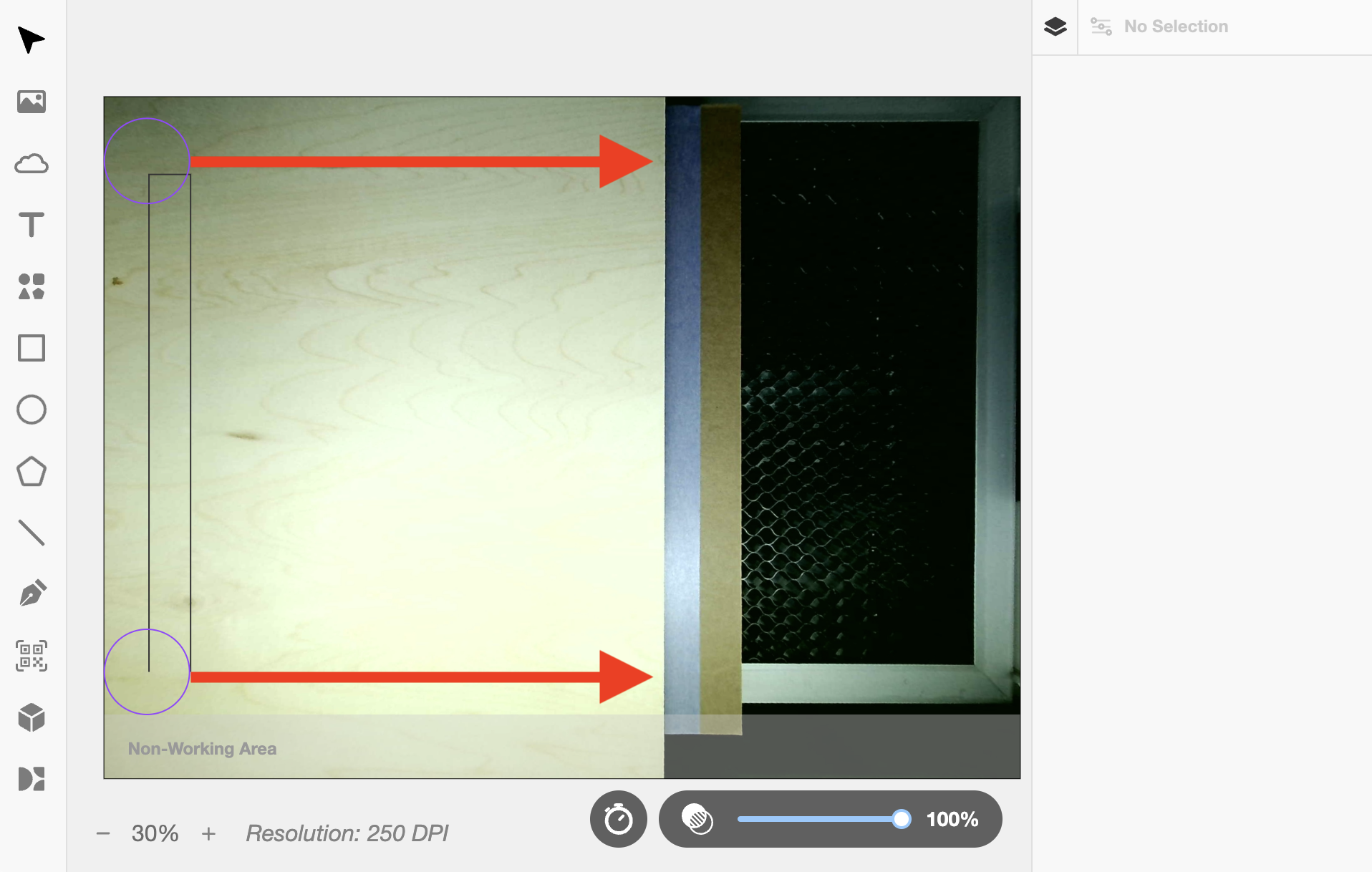

Mou els cercles de manera que la meitat estiguin al material i l'altra meitat a la cinta.
(Es suggereix canviar el valor de l'eix X per moure els cercles.)

Pas 23

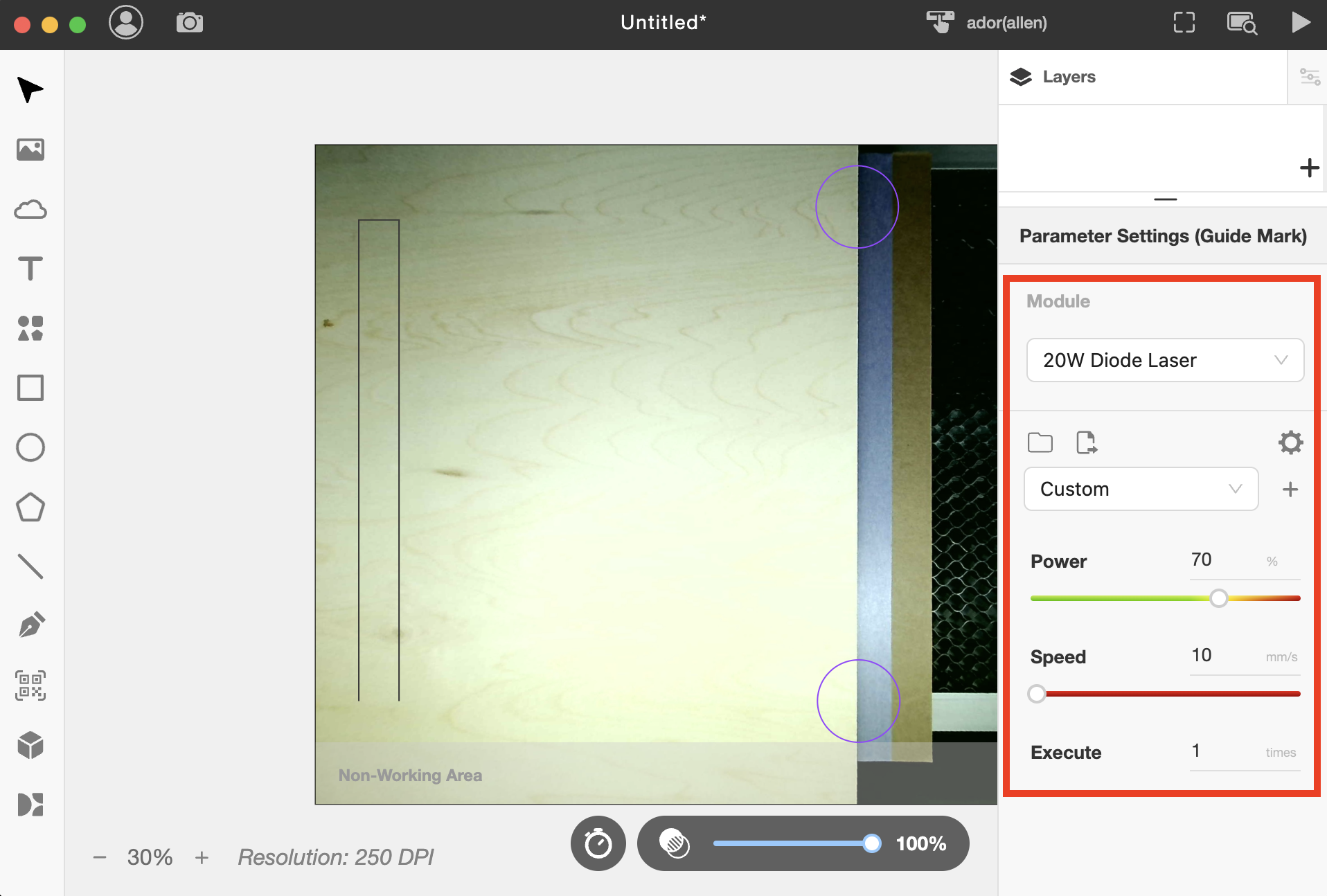

Estableix els teus paràmetres segons el teu material, assegura't de canviar els paràmetres a totes les capes.

Activa només la Capa 1 i la Marca Guia. Amaga les altres, ja que es gravaran després.

Pas 24

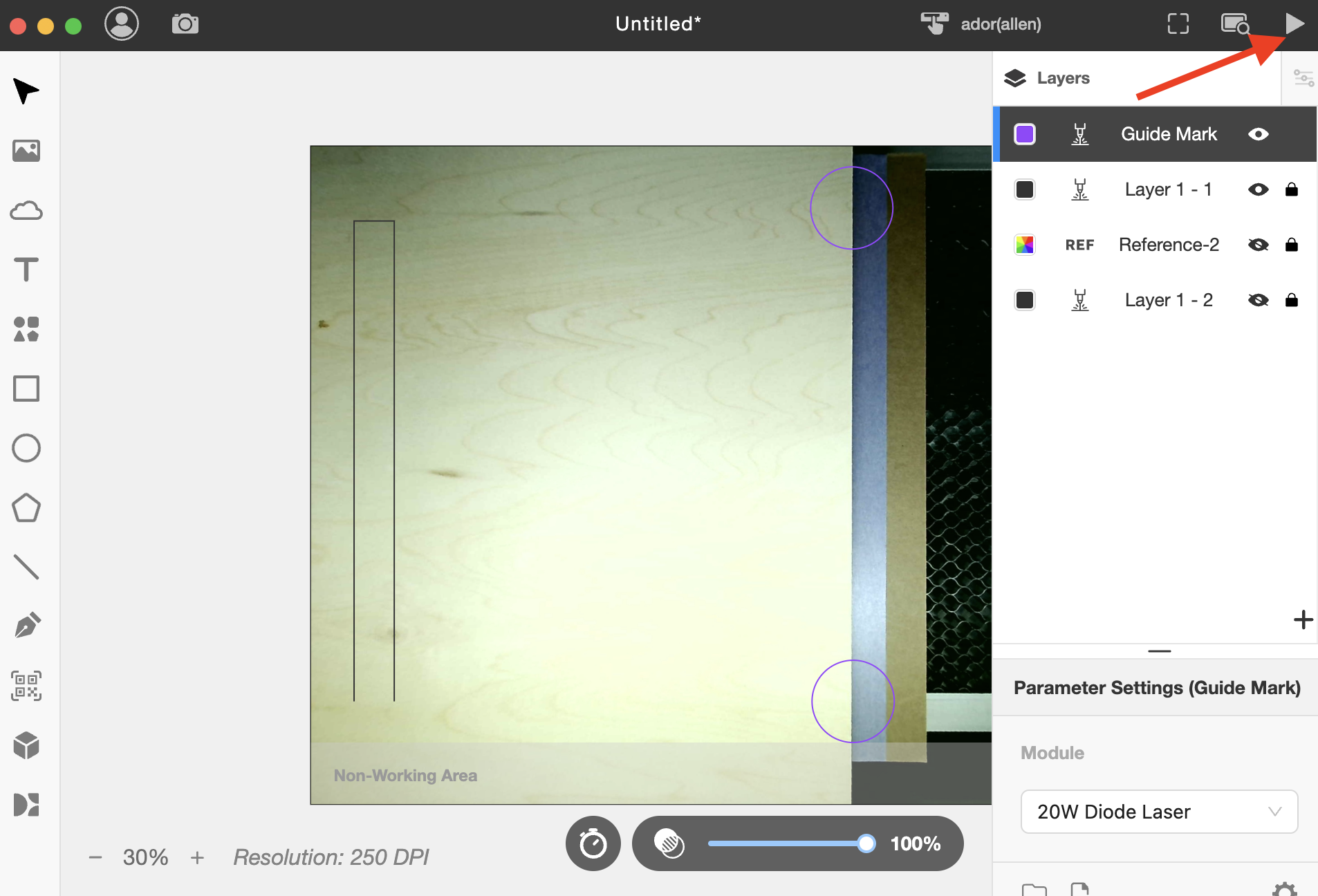

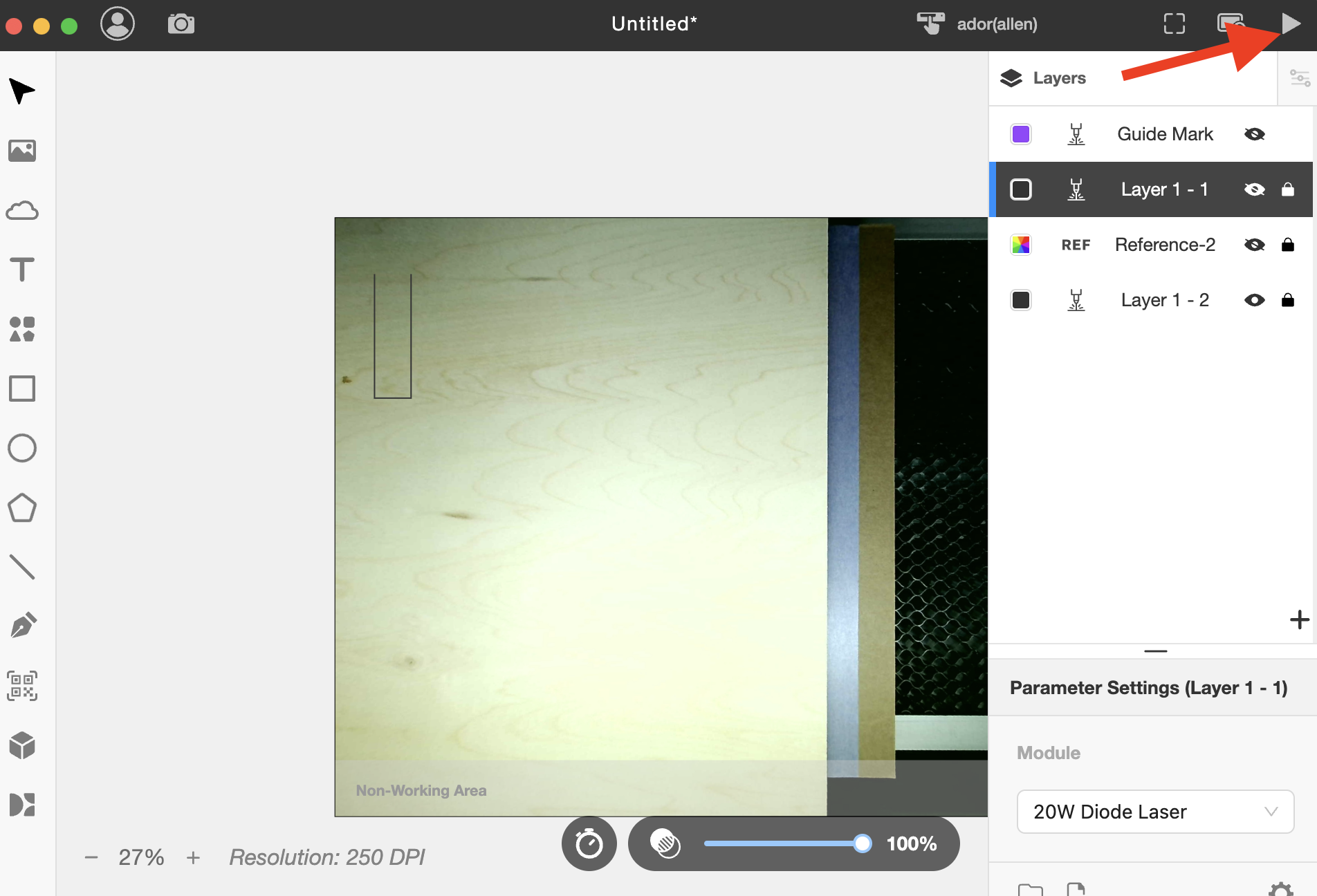

Inicia la tasca.
(Assegura't que només la Capa - 1 i la Marca Guia estiguin activades. Les altres han d'estar amagades.)

Pas 25

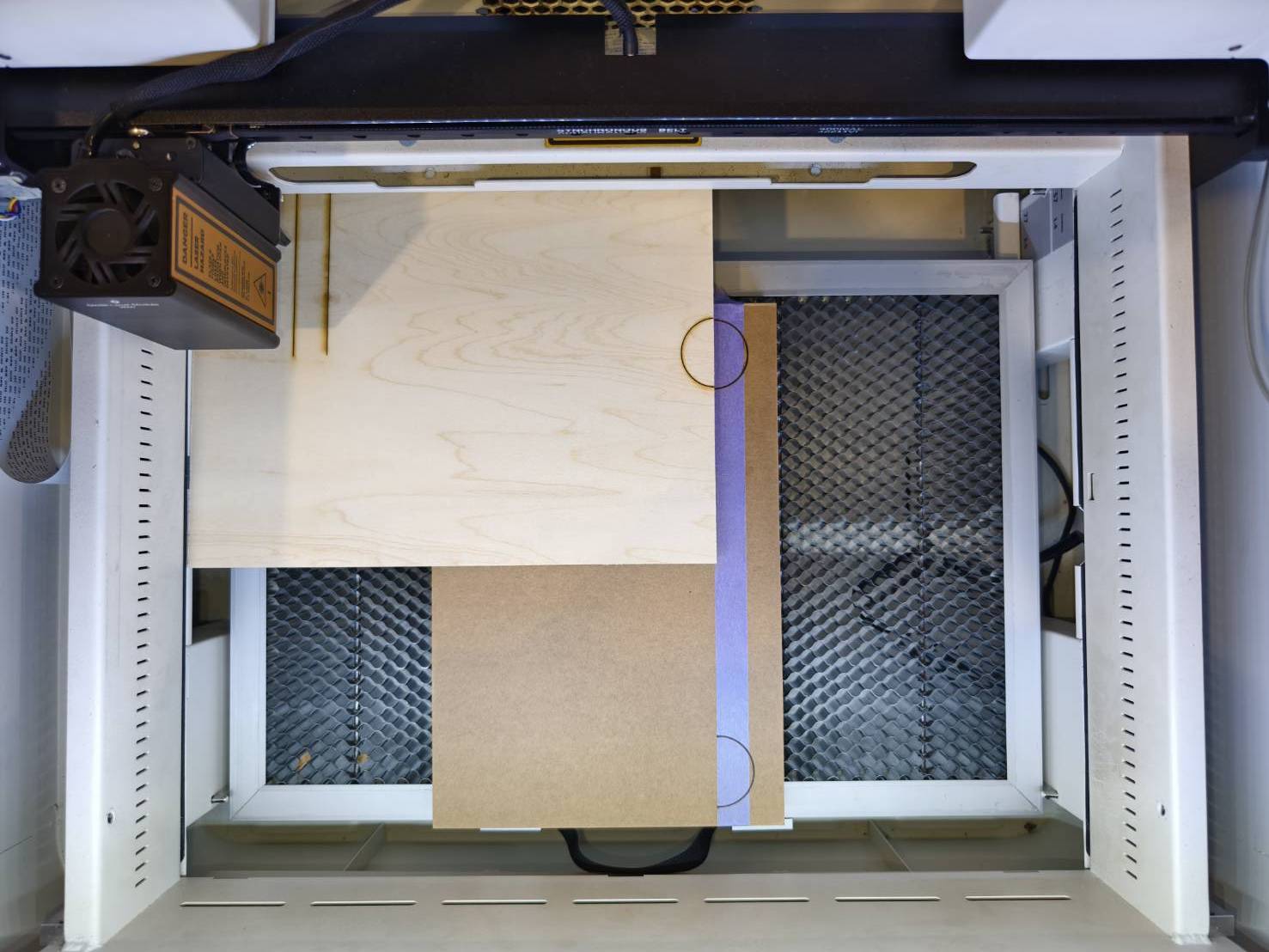

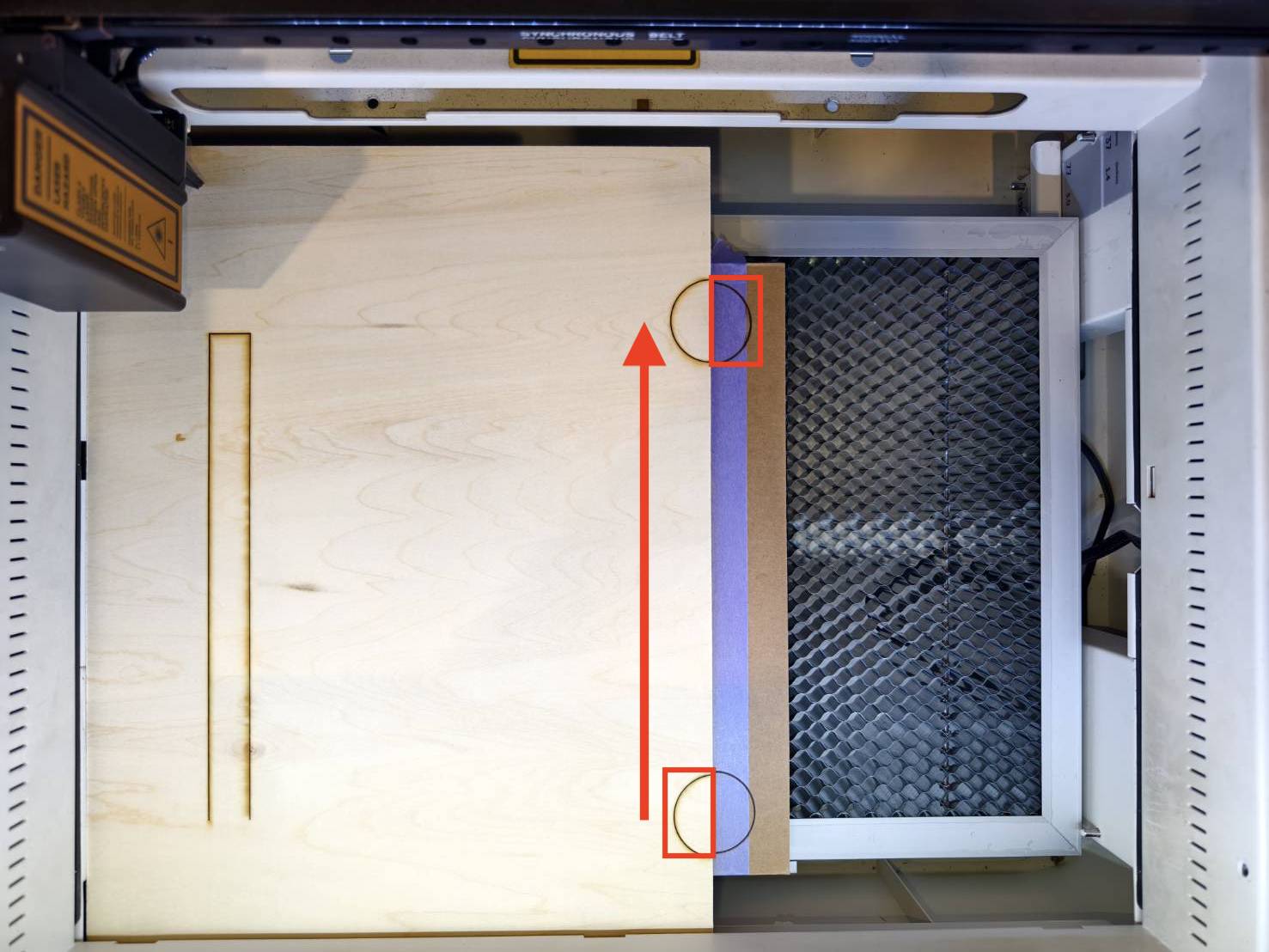

Després del primer gravat, mou el material per alinear la mitja circumferència inferior del material amb la mitja circumferència superior de la cinta.
Si us plau, subjecta la cinta mentre mous el material per evitar que canviï de posició.

Pas 26

Assegura't que el material estigui pla. Si s'inclina, es recomana utilitzar un objecte pesat o cinta per fixar-lo al seu lloc.
En aquest exemple, s'ha aplicat la cinta.

Tingues en compte que l'ús d'un objecte pot bloquejar el camí del capçal làser, per la qual cosa és millor utilitzar objectes més petits.

Objecte	Cinta

Pas 27

Com que ja s'ha gravat la primera capa i la marca guia, hem de continuar gravant la segona capa. Per tant, hauràs de desactivar manualment la capa acabada i activar la següent capa. La capa de la marca guia només es desactivarà a l'últim gravat.

Si segueixes el meu exemple, comprova:

Amaga la primera capa, ja que la seva part està acabada.
La capa de la marca guia només es desactivarà en el teu últim gravat.
En aquest exemple, només requereix dos gravats, de manera que la capa de la marca guia es desactivarà en el segon gravat.
Activa la segona capa, que és l'última capa en aquest exemple.
La capa de referència conté el final de la primera capa, de manera que es pot utilitzar per alinear entre capes; no té cap sortida establerta als paràmetres, per tant, activar-la o no no afectarà la tasca.

Pas 28

Inicieu la tasca de nou.

Pas 29

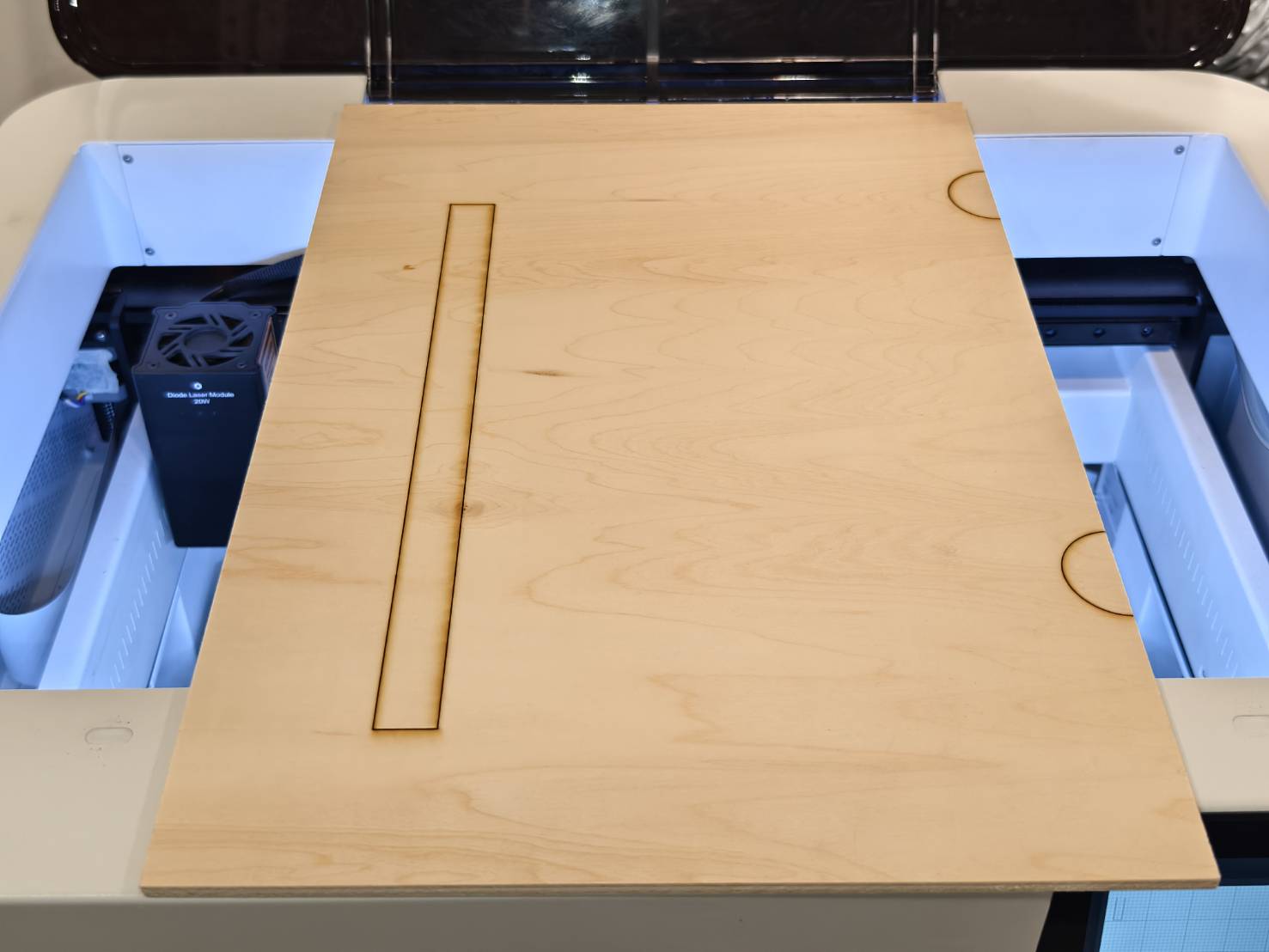

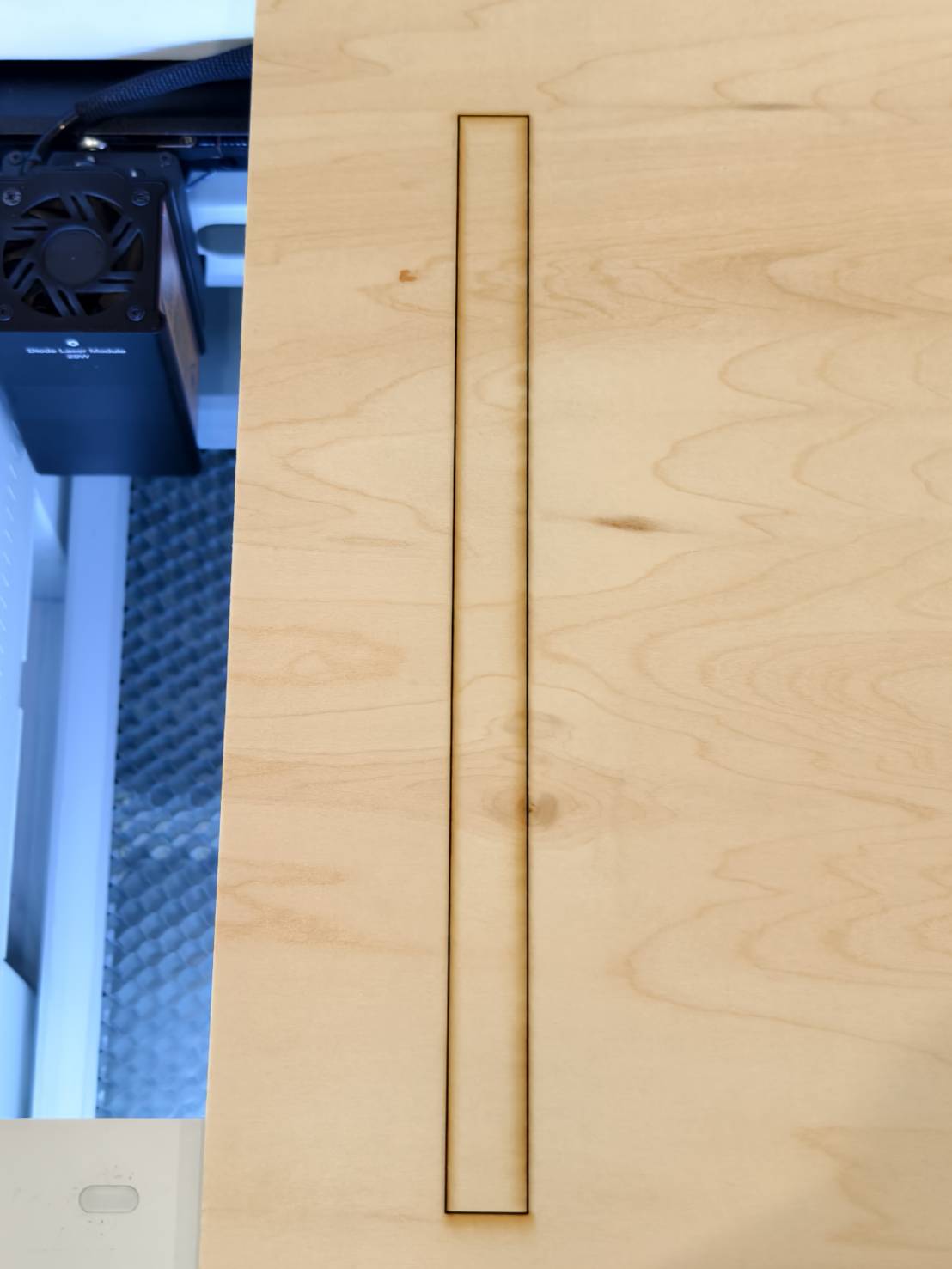

Comproveu el resultat.
