Ador - Instal·lació del panell de bresca

Descripció

La bresca de l'Ador només es podrà aplicar quan s'hagi instal·lat una base d'extensió.
La base tindrà tres capes disponibles perquè la bresca s'hi assenti, cosa que permetrà als usuaris treballar amb diferents materials de diferents mides.
Assegureu-vos que teniu la base instal·lada abans de continuar amb aquesta pàgina.
Base d'extensió Ador - Desembalatge i muntatge

Vista superior

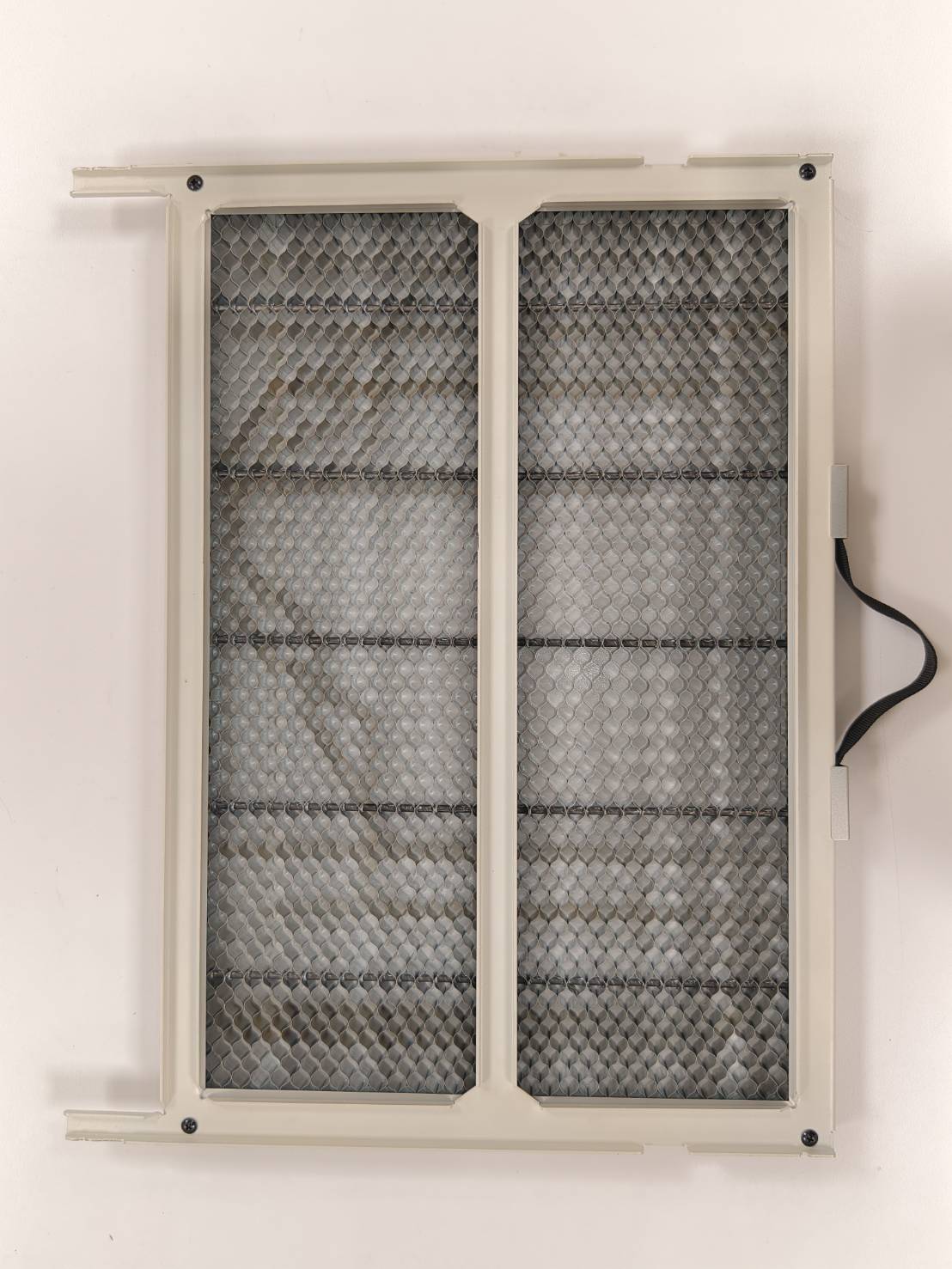

Vista inferior

Pas 1

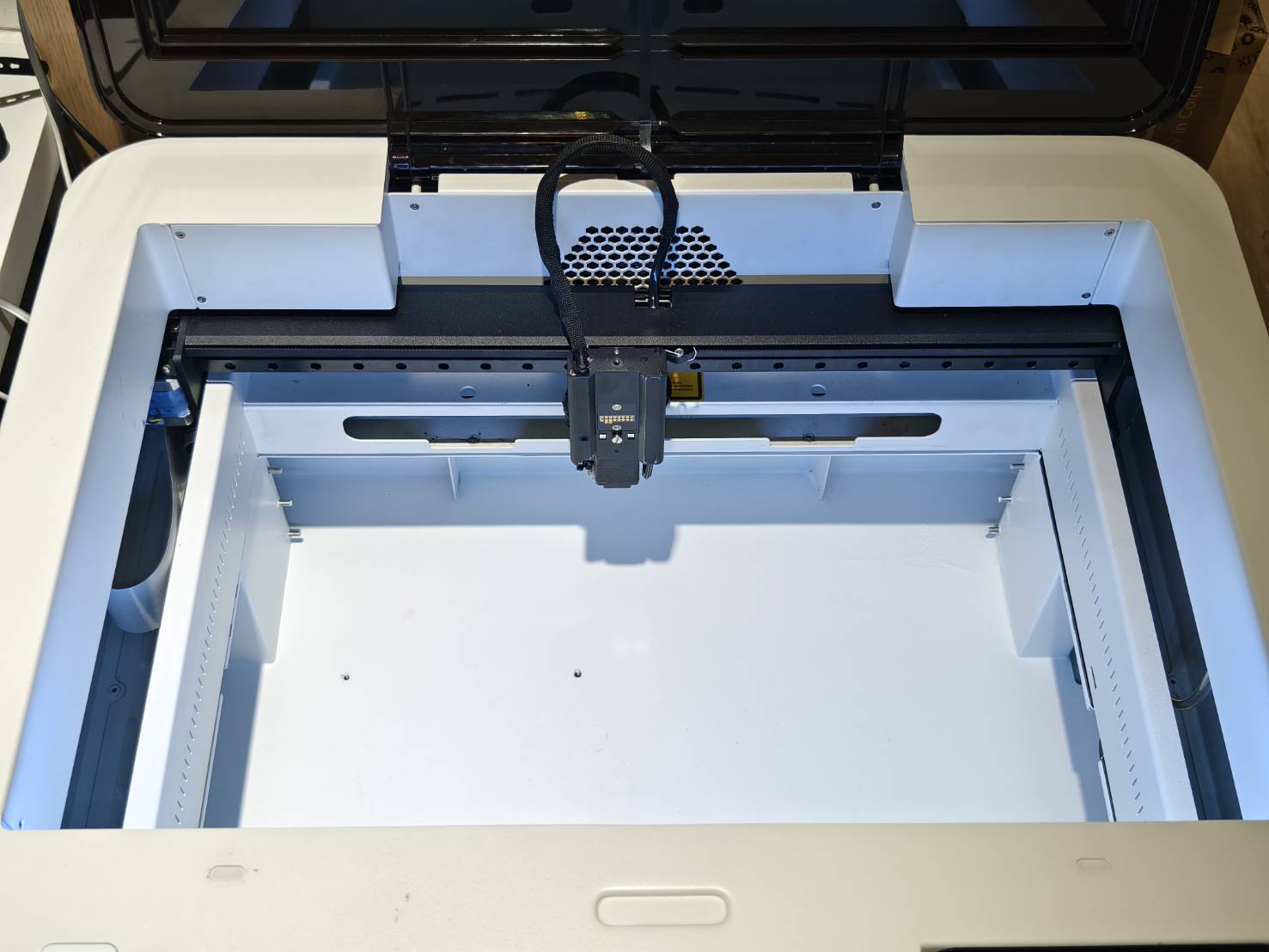

Si us plau, retireu el mòdul i el rotatori i deixeu la base d'extensió el més neta possible.


Pas 2

El disseny està pensat perquè la bresca s'assenti a la base d'extensió.

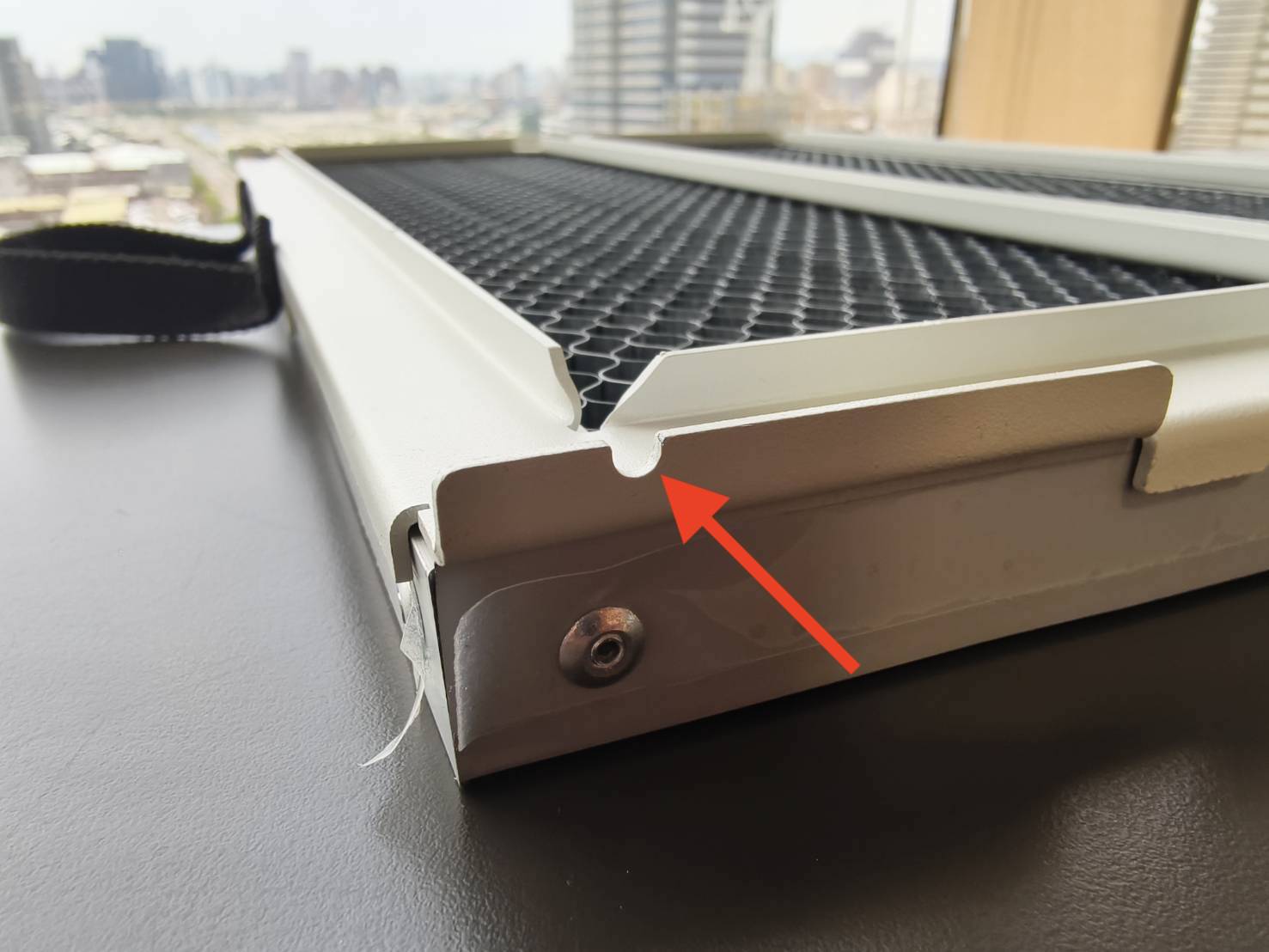

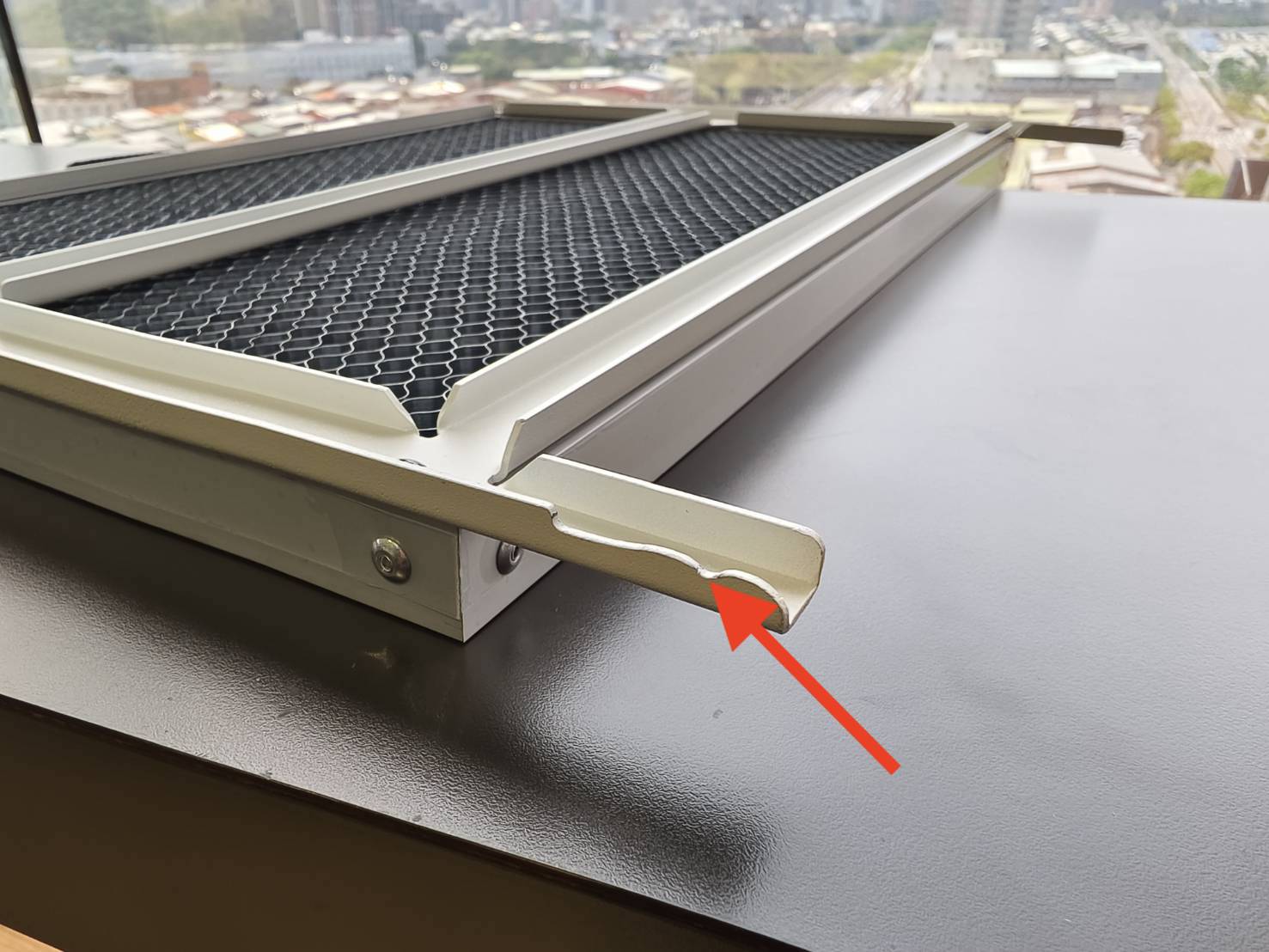

Hi ha 4 obertures als costats dret i esquerre a la part inferior de la bresca.

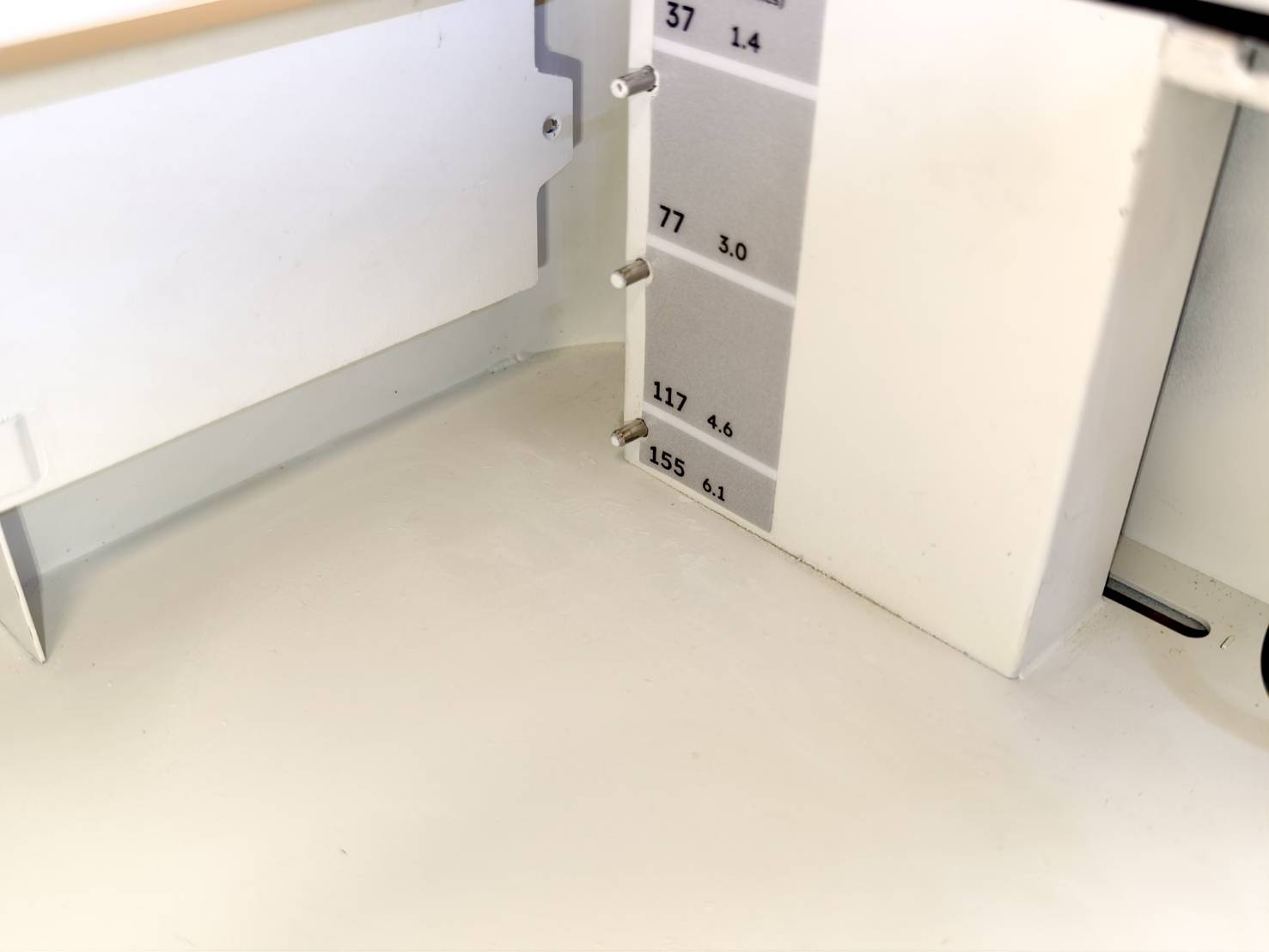

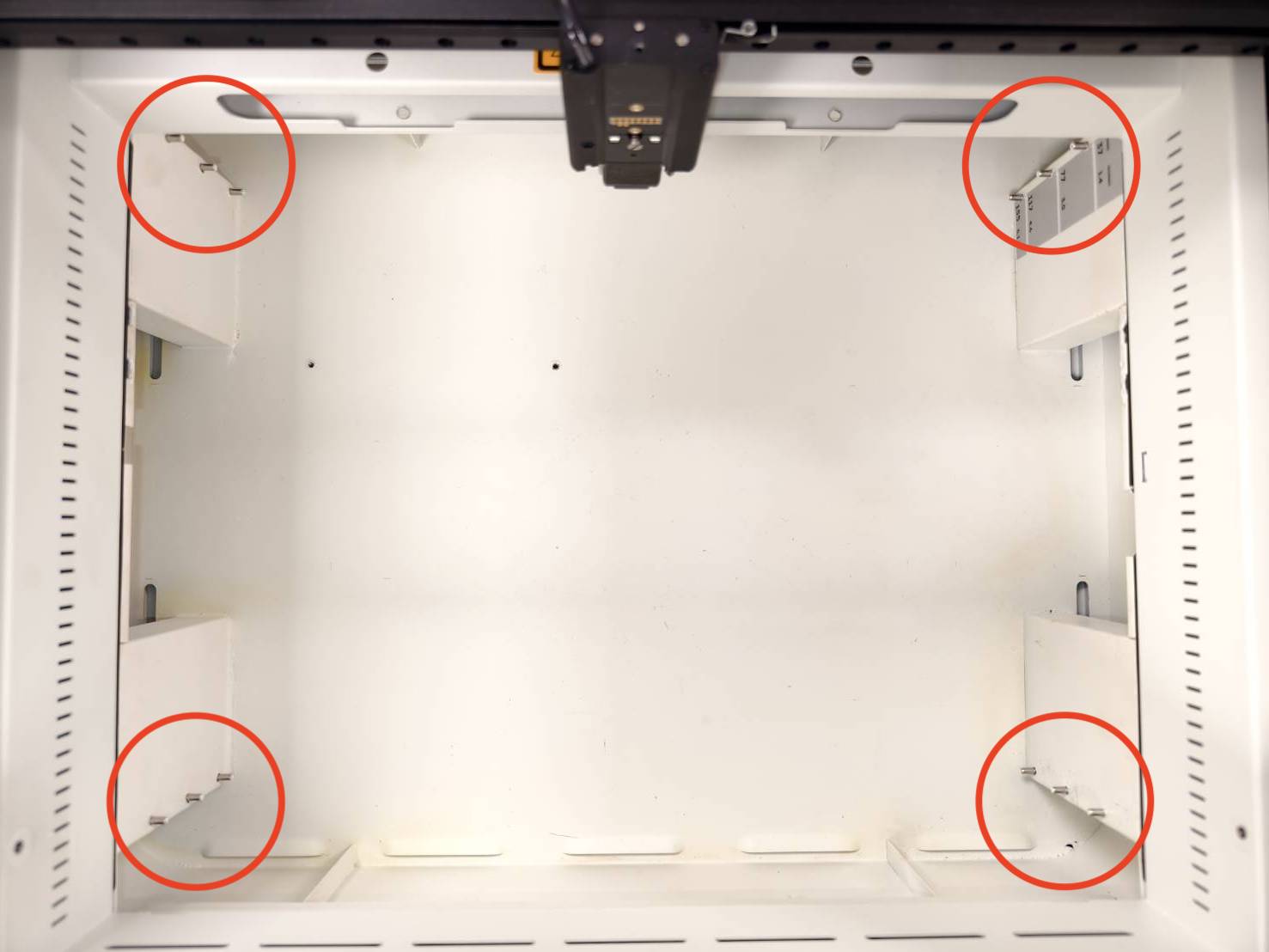

Hi ha 12 pins a la base on s'assentarà la bresca.

Pins

Pas 3

Inseriu la bresca amb el costat del suport més llarg dins la màquina.

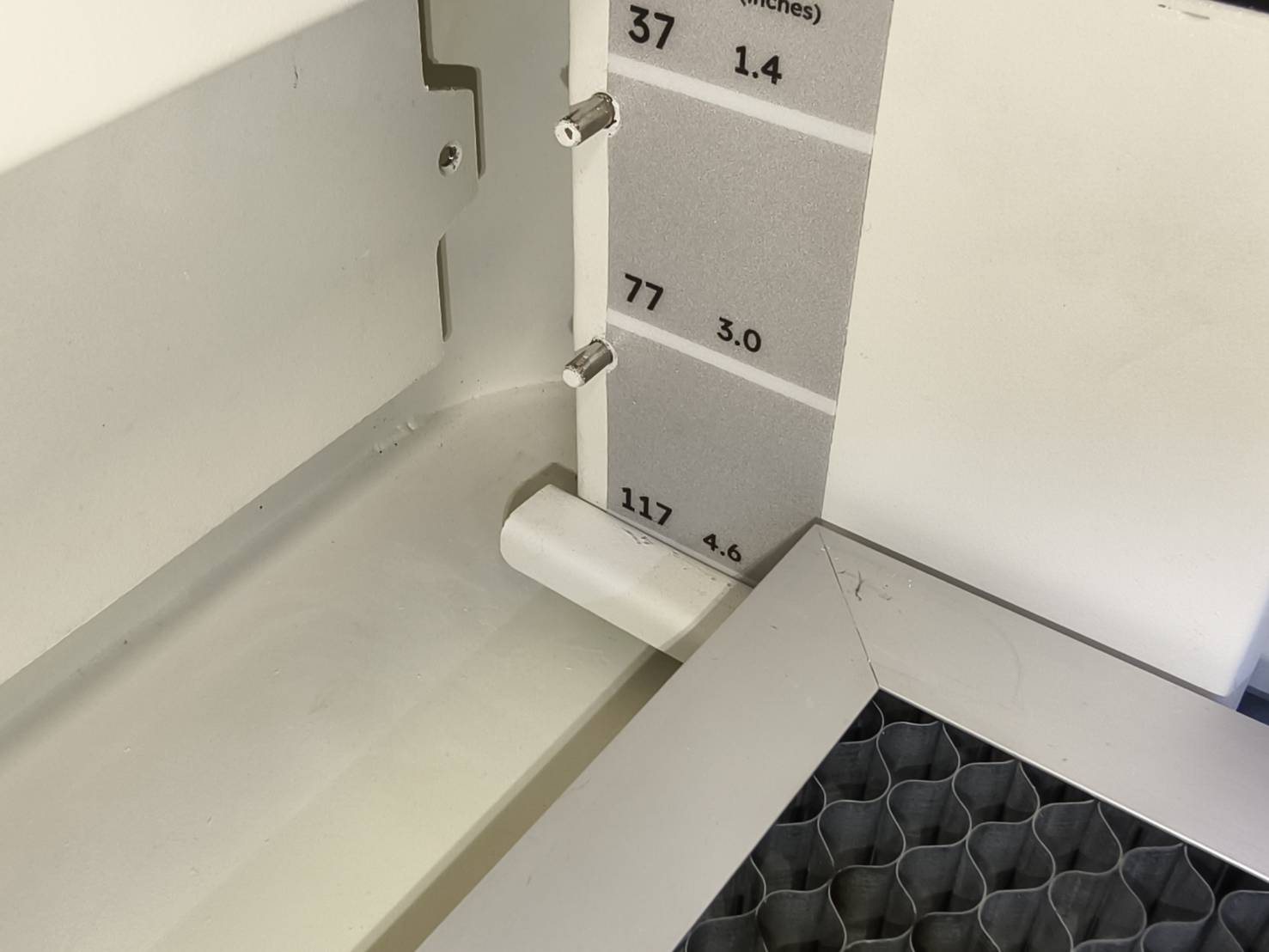

Deixeu que el suport més llarg s'assenti primer sobre els pins, després estireu-lo perquè les obertures posteriors s'assentin sobre els pins posteriors.

Pas 4

Per extreure la bresca, empenyeu i aixequeu la part posterior perquè es pugui treure.

Pas 5

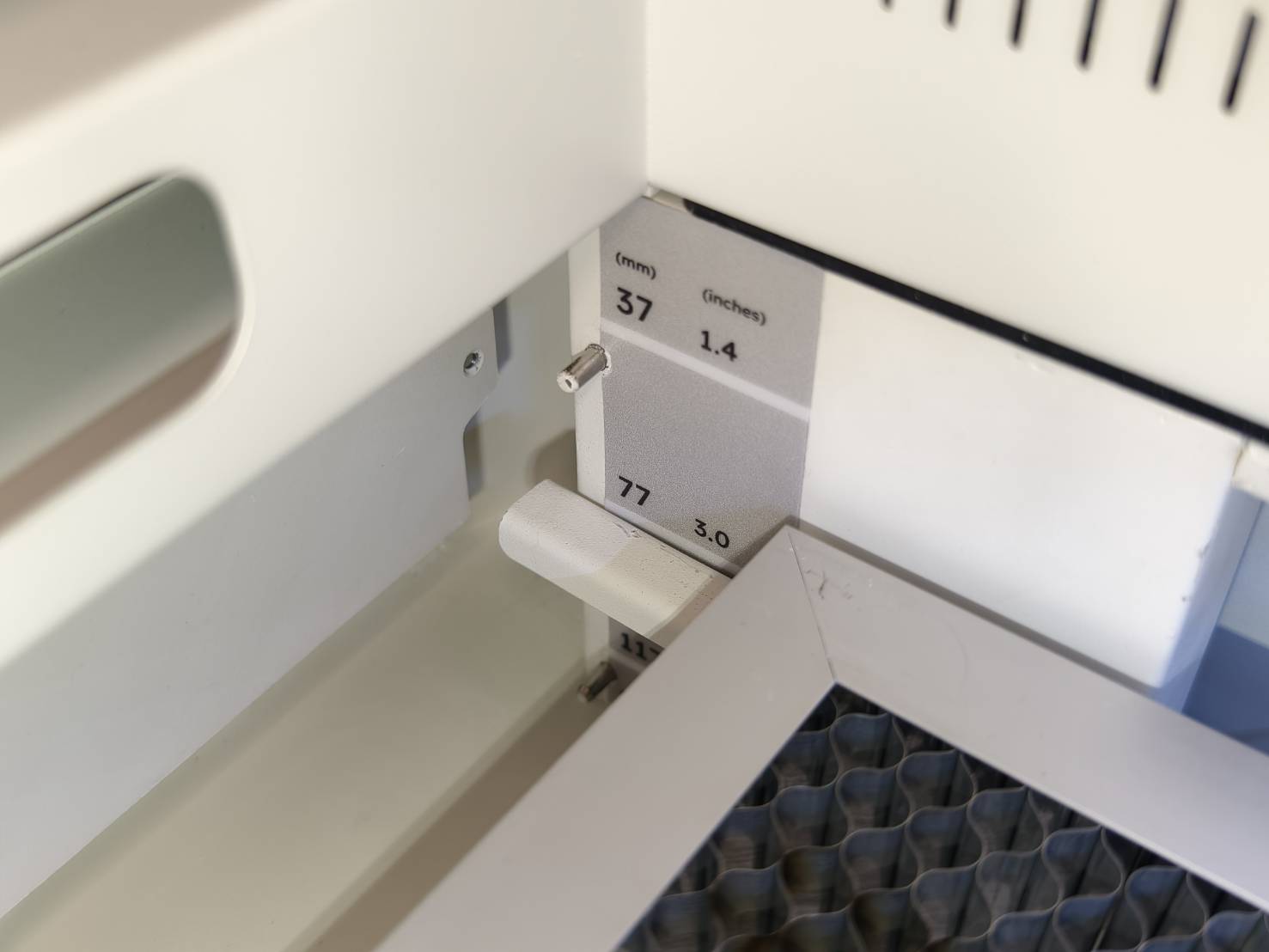

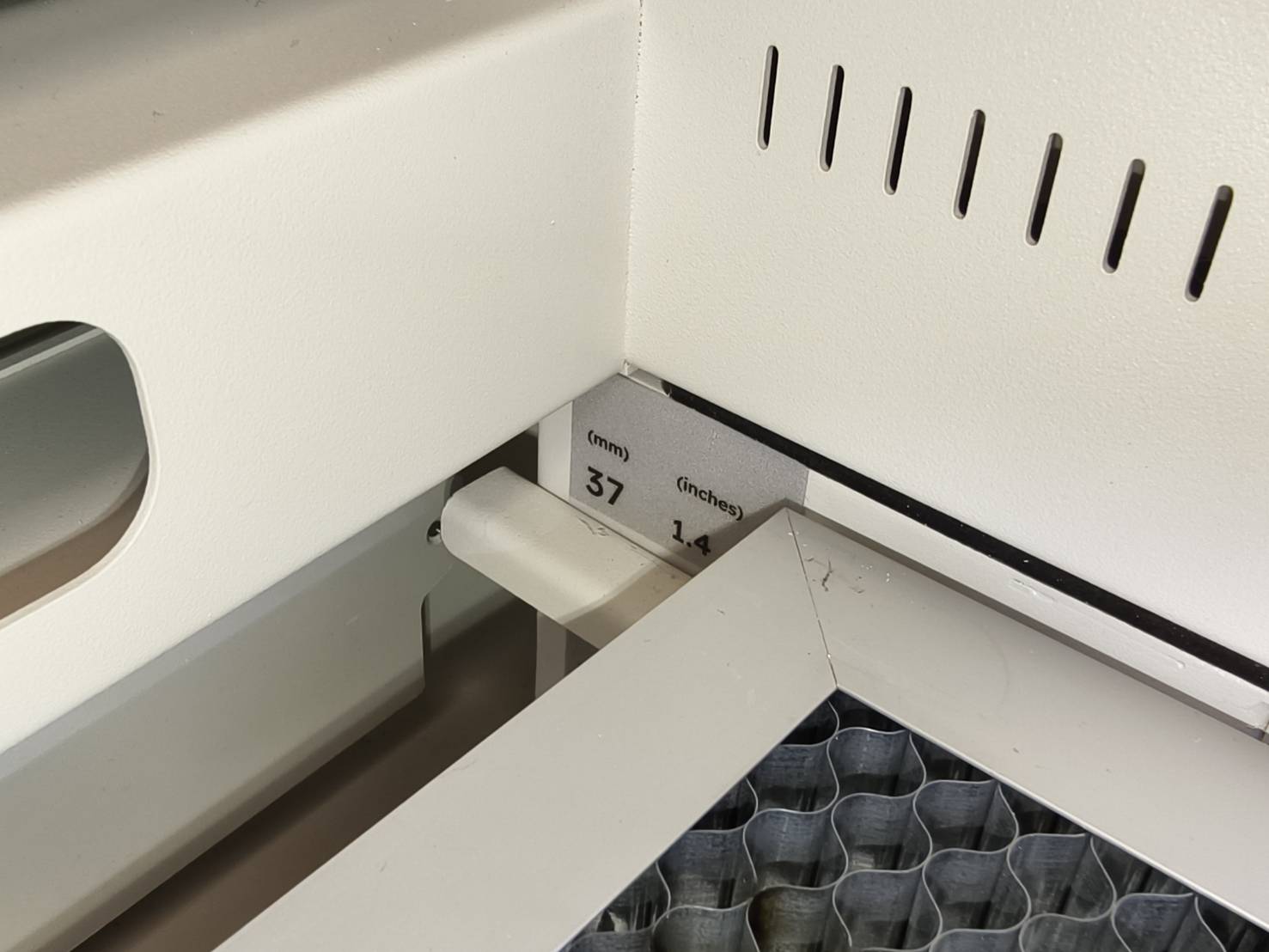

Per canviar de nivell, empenyeu i aixequeu la part posterior i la part davantera fins que la bresca estigui més alta que els pins perquè es pugui recolzar sobre ells.

Pas 6

Hi ha una indicació de l'alçada de l'objecte a la cantonada superior dreta. Això suggereix l'alçada màxima del vostre objecte a cada capa o nivell, però tingueu en compte que aquesta indicació no s'aplica a l'ús d'un accessori rotatori.

Explicació

Capa	Foto	Rang d'alçada (Objecte)
37 mm / 1,4 polzades		0 mm - 37 mm
77 mm / 3,0 polzades		37 mm - 77 mm
117 mm / 4,6 polzades		77 mm - 117 mm
155 mm / 6,1 polzades		117 mm - 155 mm (Sense bresca)
