Descripció
Aquest article proporciona una guia completa i pas a pas per instal·lar la Base d'Extensió Ador i el Rotary 2.0. Si us plau, seguiu les instruccions a continuació per al procés d'instal·lació.

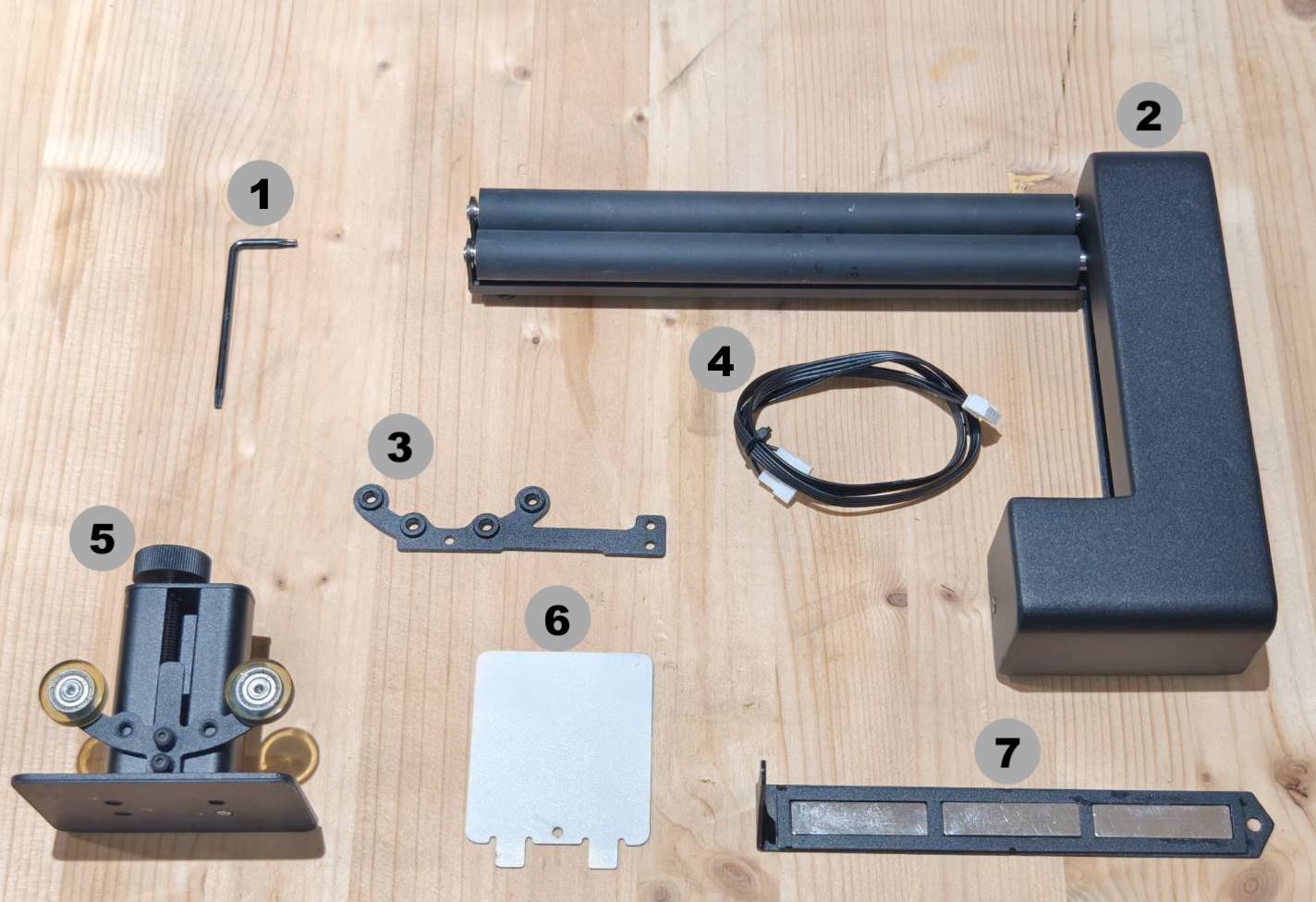

Desembalatge
| # | Article | Quantitat |
| 1 | Clau Allen (2mm) | 1pc |
| 2 | FLUX Rotary 2.0 | 1pc |
| 3 | Suport d'Extensió | 1pc |
| 4 | Cable de Connexió de 7 pins a 6 pins | 1pc |
| 5 | Mòdul de Suport | 1pc |
| 6 | Placa de Pre-esprai (Per a l'Ús del Mòdul d'Impressió) | 1pc |
| 7 | Suport de Límit | 1pc |
Pas 1
Retireu el mòdul làser o d'impressió si n'heu instal·lat algun.
Pas 2
Traieu la base metàl·lica de l'Ador.
Desenrosqueu aquests dos cargols per treure la base metàl·lica.
Traieu la base metàl·lica aixecant una mica la màquina i traient la base directament.
Pas 3
Desembaleu la base d'extensió i traieu el panell de bresca.

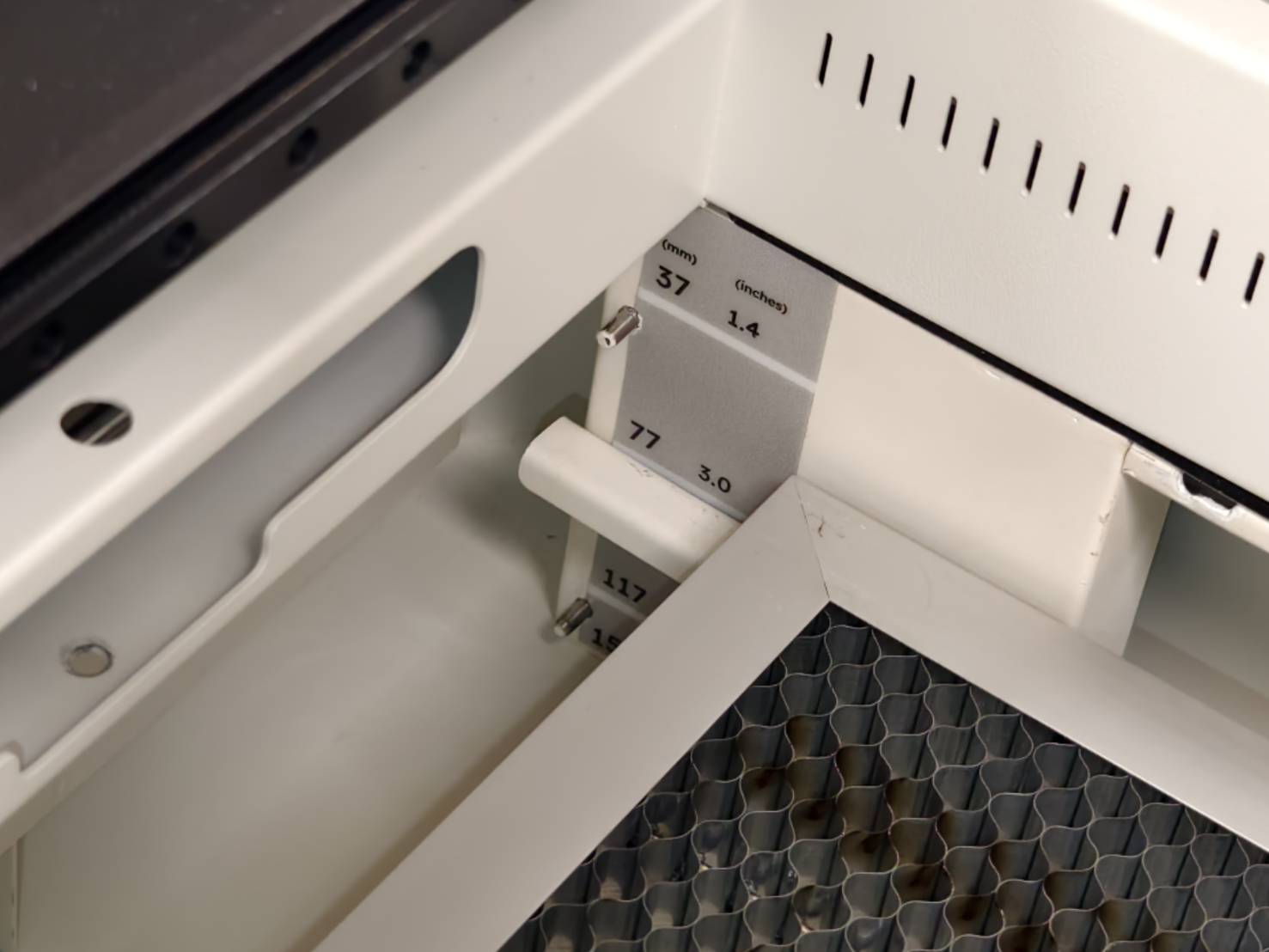

Trobeu la indicació d'alçada de l'objecte encerclada en vermell. Col·loqueu tota la base d'extensió sobre una superfície plana en una direcció que, quan us enfronteu a la base, la indicació d'alçada de l'objecte estigui al costat dret.
Pas 4
Aixequeu la màquina i intenteu posar els peus de goma de l'Ador als quatre orificis per muntar la màquina i la base d'extensió. Assegureu-vos que el costat esquerre de la màquina estigui al mateix costat que la placa de control de la base.
| Versió Passthrough (No disponible a la UE) | Versió No-Passthrough |
Pas 5
Trobeu el cable de la caixa i inseriu el costat de 7 pins del cable al costat dret de la màquina. La presa del cable de la màquina es troba entre la part superior de la base i la part inferior de la màquina.

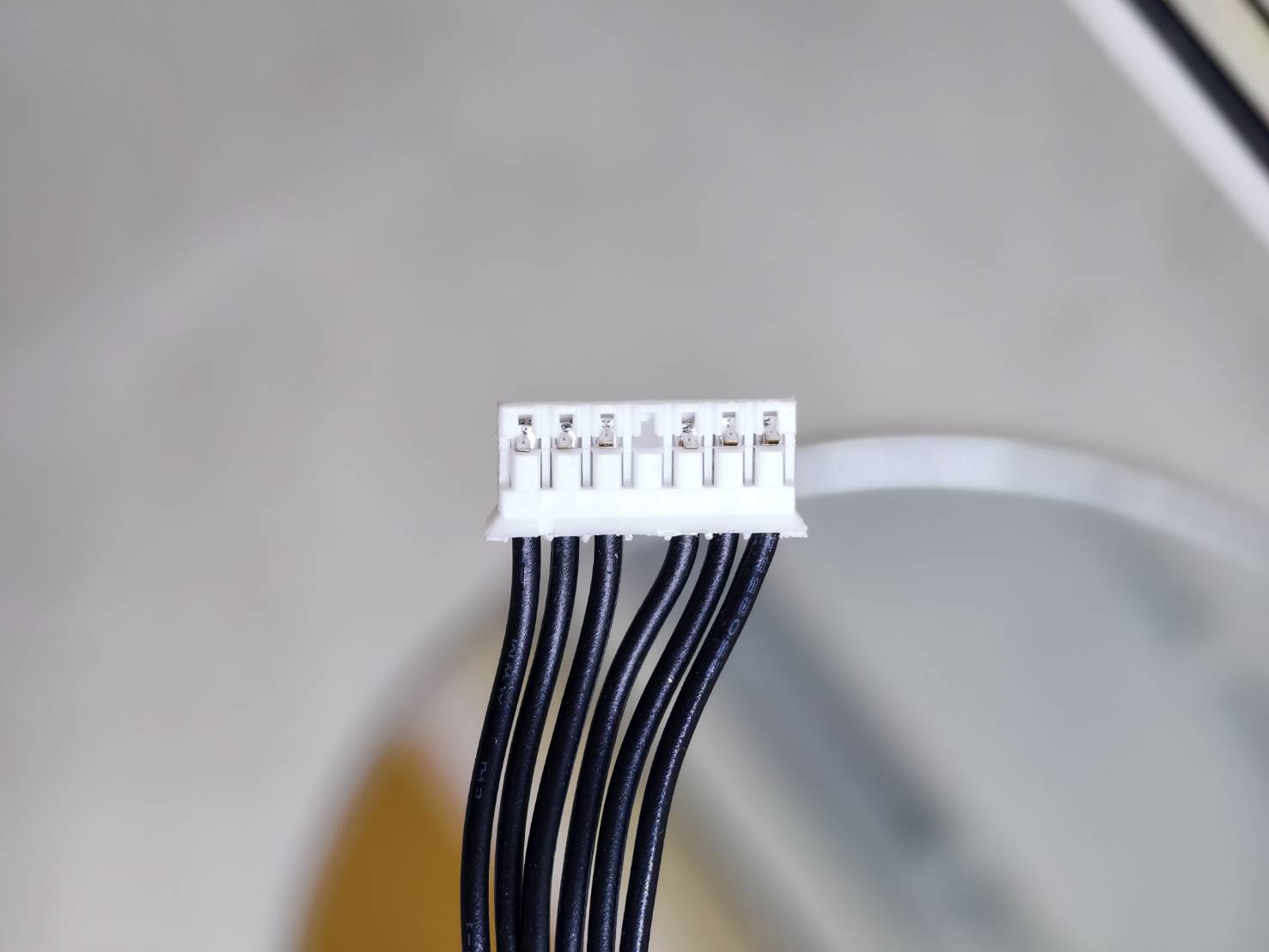

- Trobeu el costat de 7 pins del cable de la caixa. (El pin del mig estarà buit.)

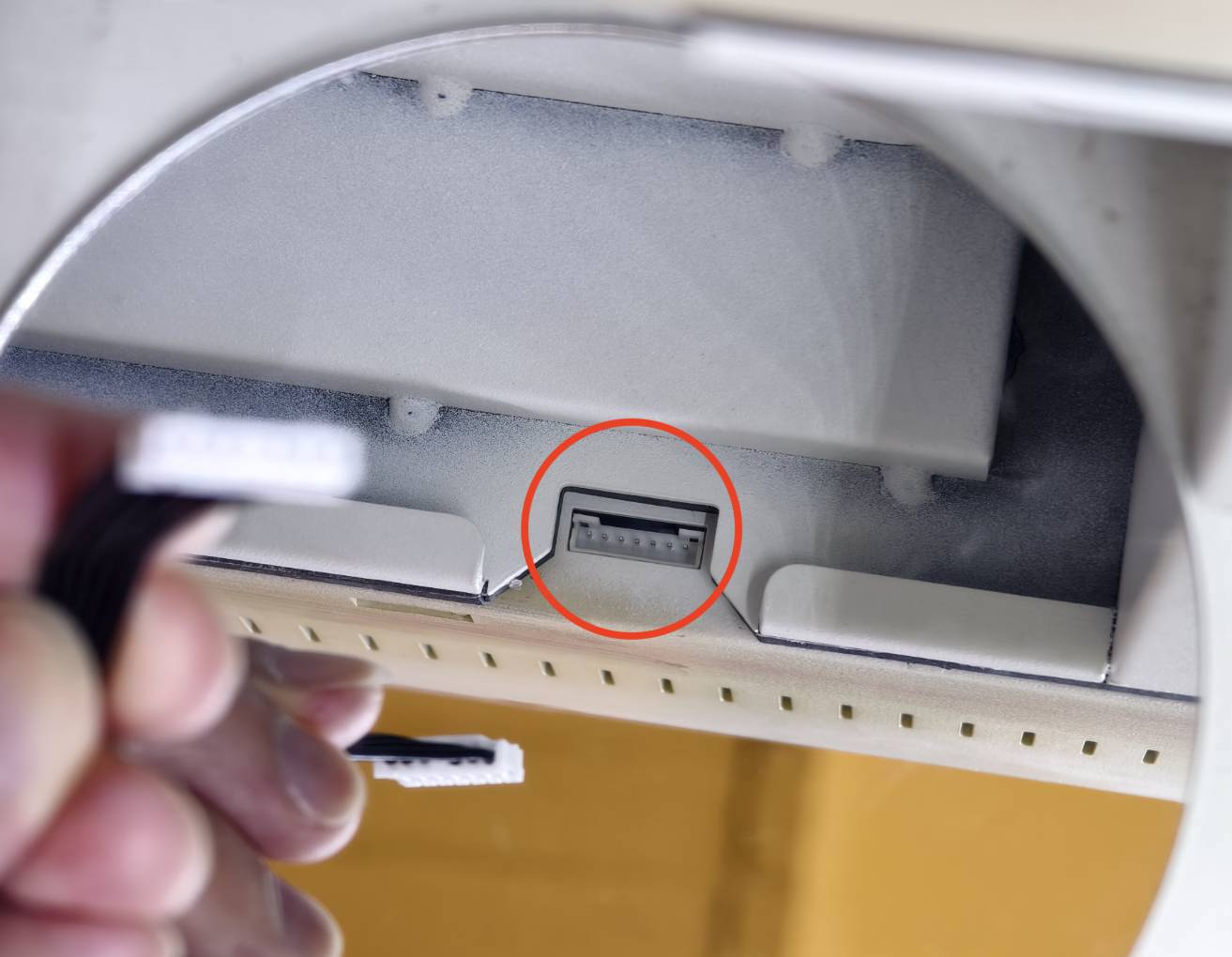

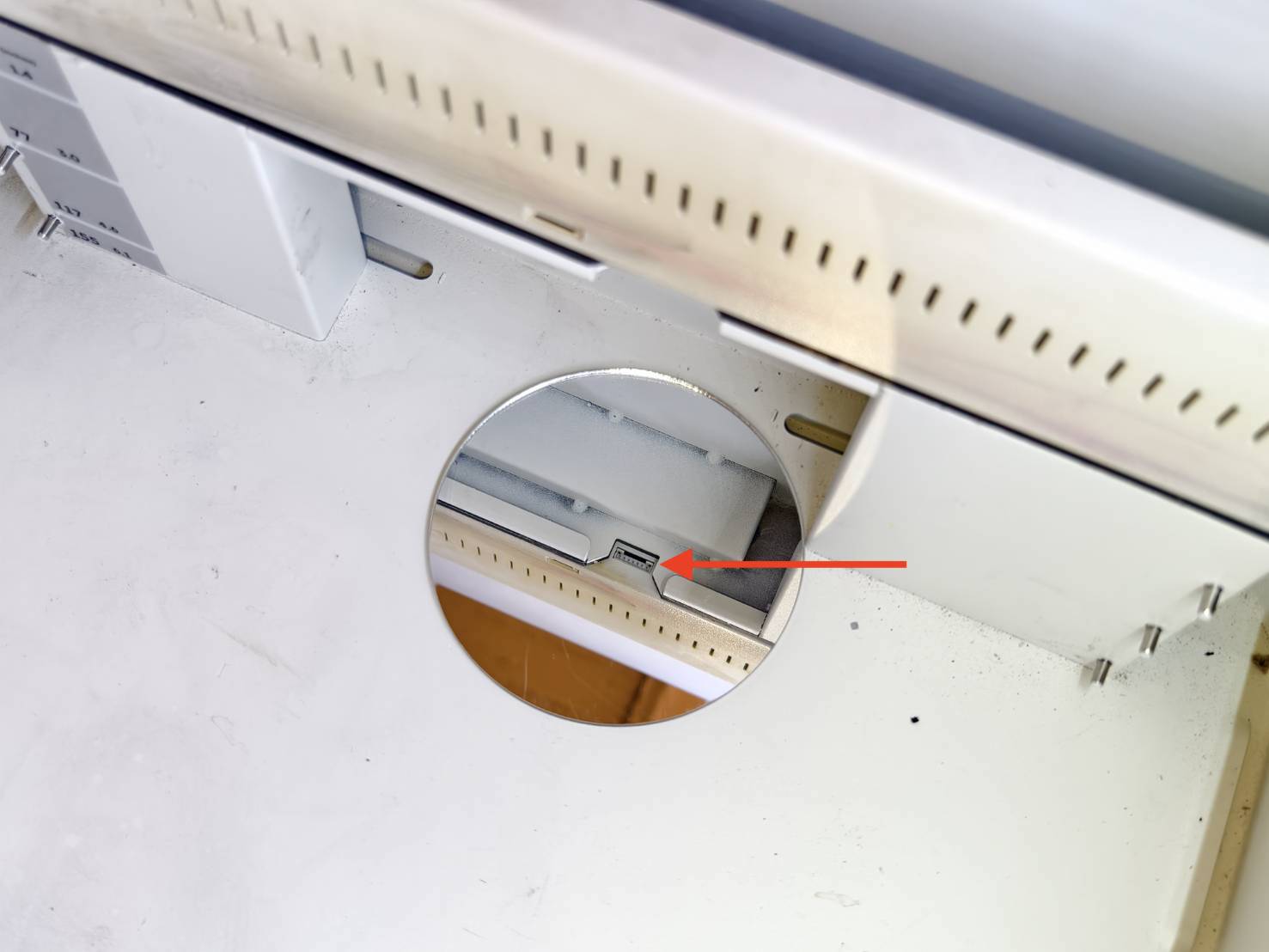

- Trobeu la presa del cable al costat dret de la màquina. Es recomana molt utilitzar un mirall.

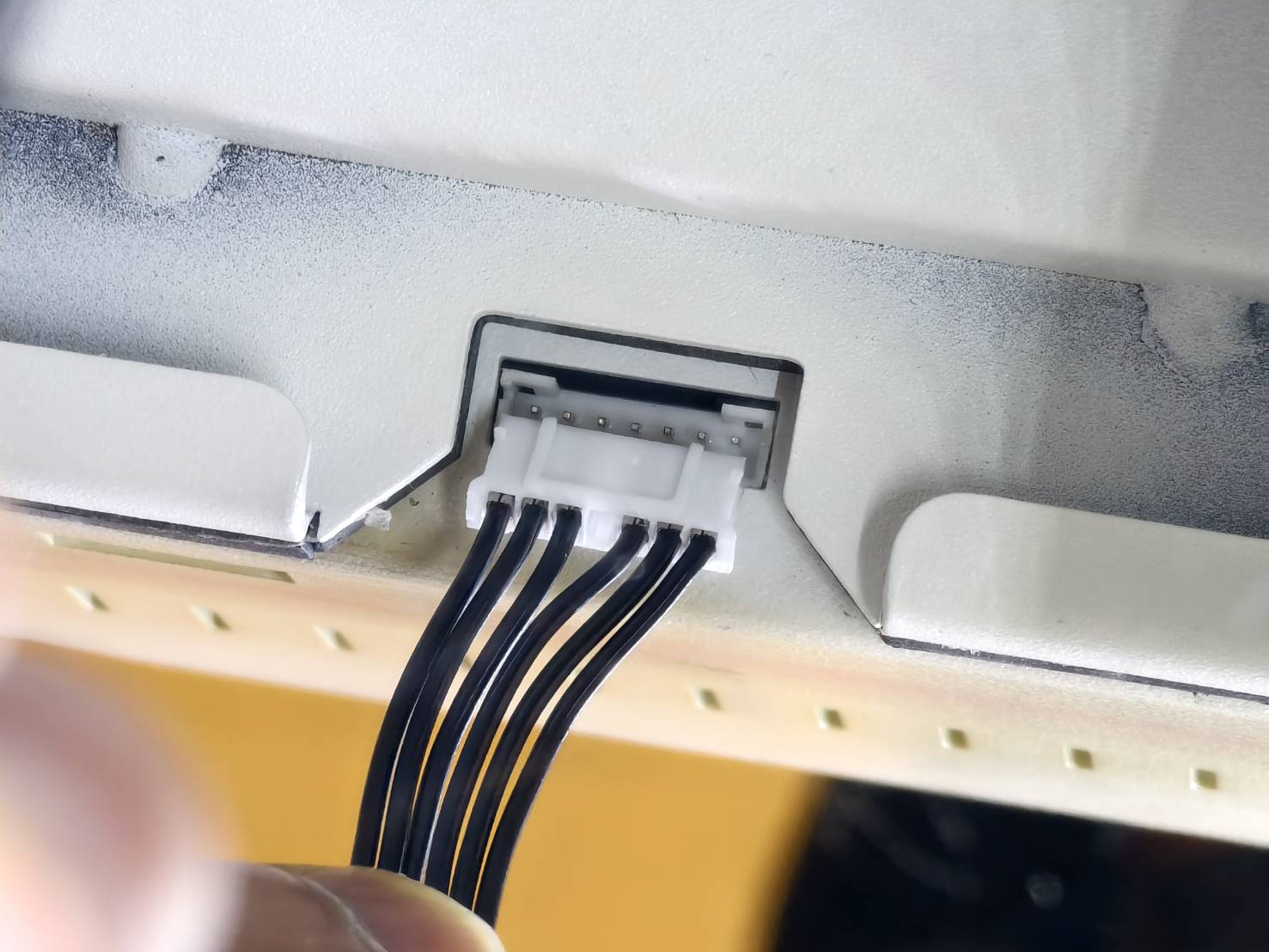

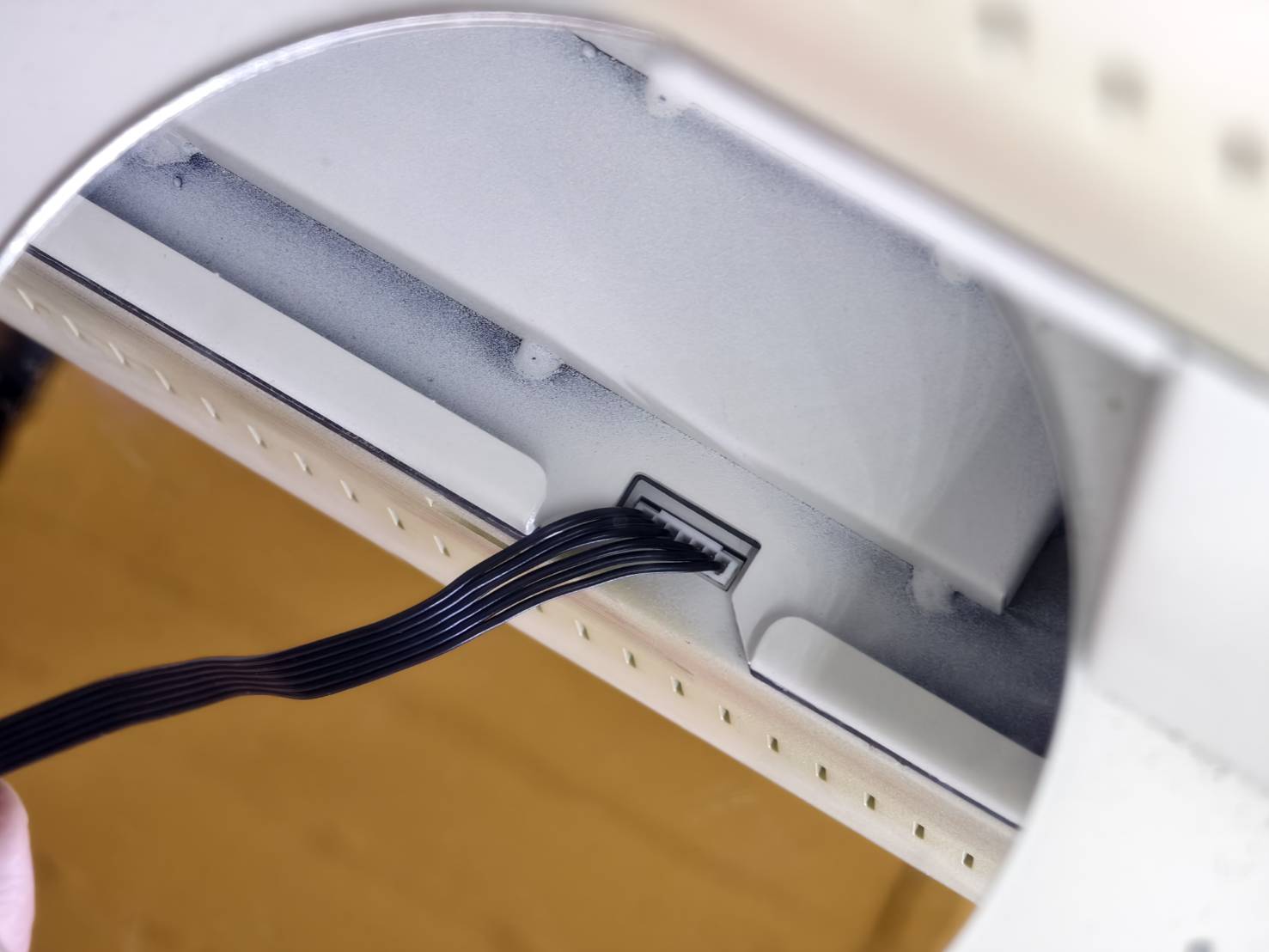

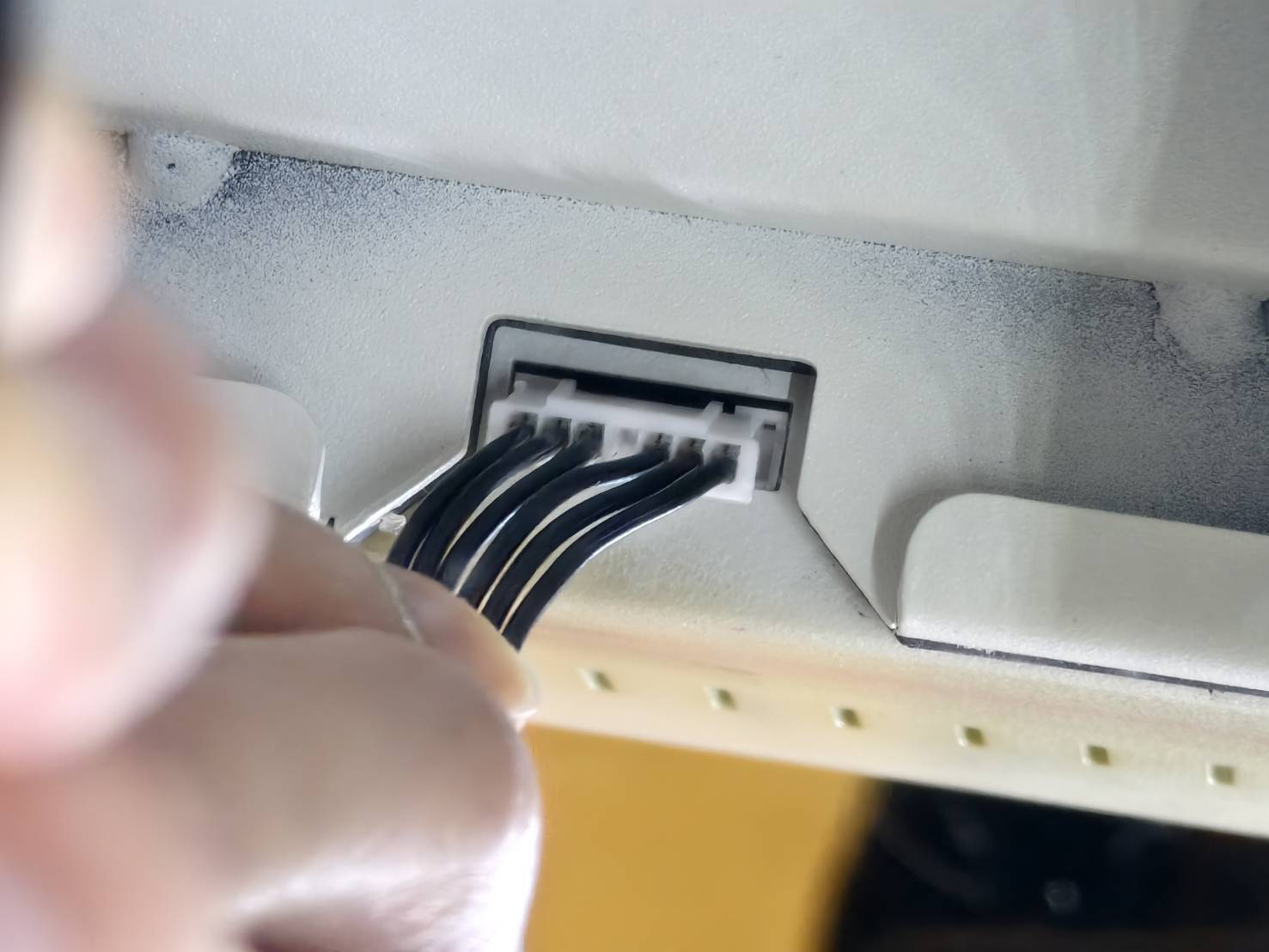

- Inseriu el cable i assegureu-vos que la direcció del cable sigui correcta.

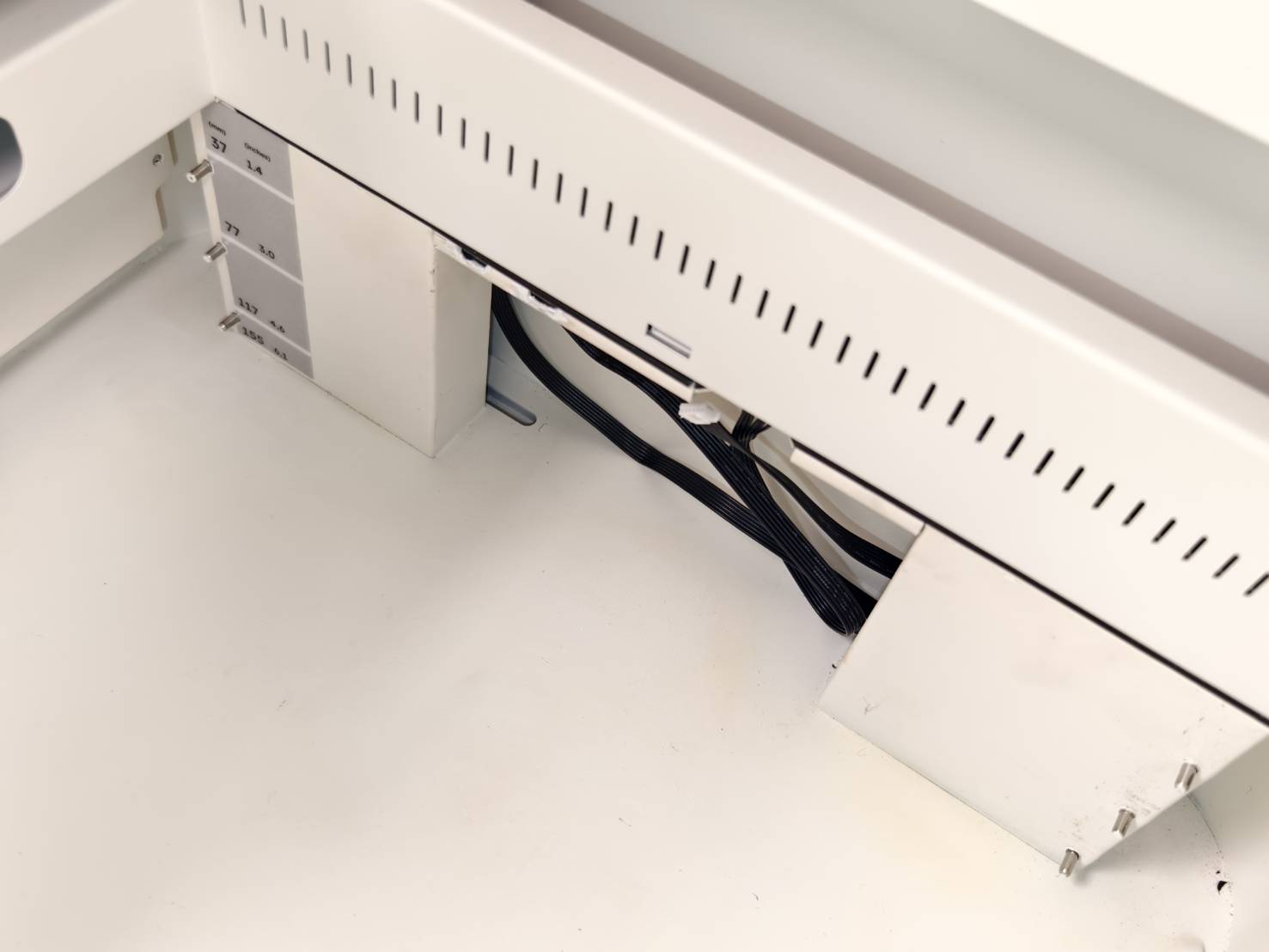

- Poseu la resta del cable a l'espai temporalment.
Pas 5
Instal·leu el panell de bresca a la capa del mig.
La capa del mig sol cobrir una àmplia gamma de mides d'objectes. No obstant això, la capa es pot canviar lliurement segons la mida real de l'objecte.
- El rang de mides disponible per a l'objecte és de 3 mm a 140 mm.
- Per a objectes de 3 mm a 5 mm, la funció d'enfocament automàtic no està disponible. Cal fer l'enfocament manualment.
Consulteu l'enllaç següent per aprendre a instal·lar correctament el panell de bresca.
Ador - Instal·lació del panell de bresca
Pas 6

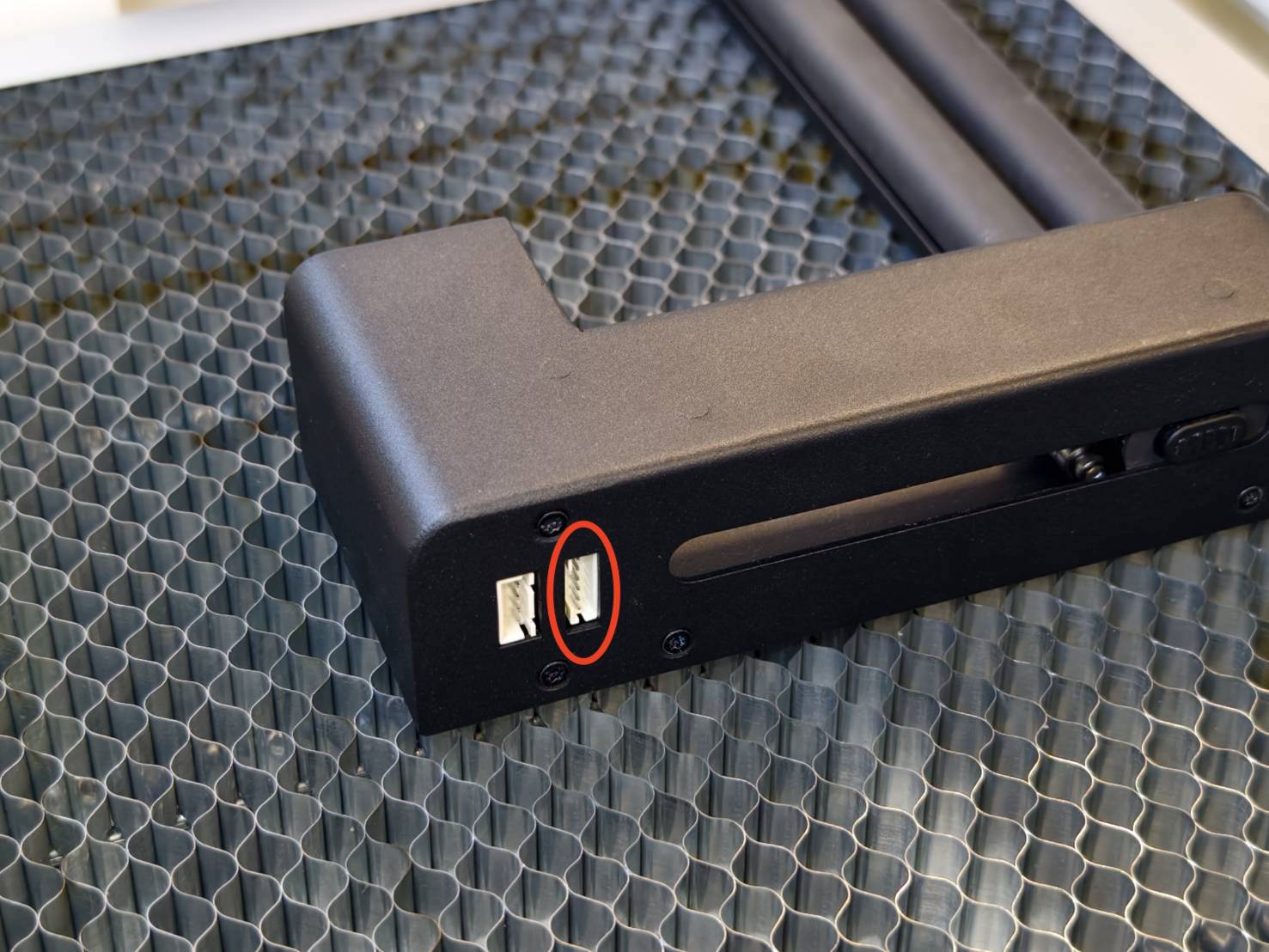

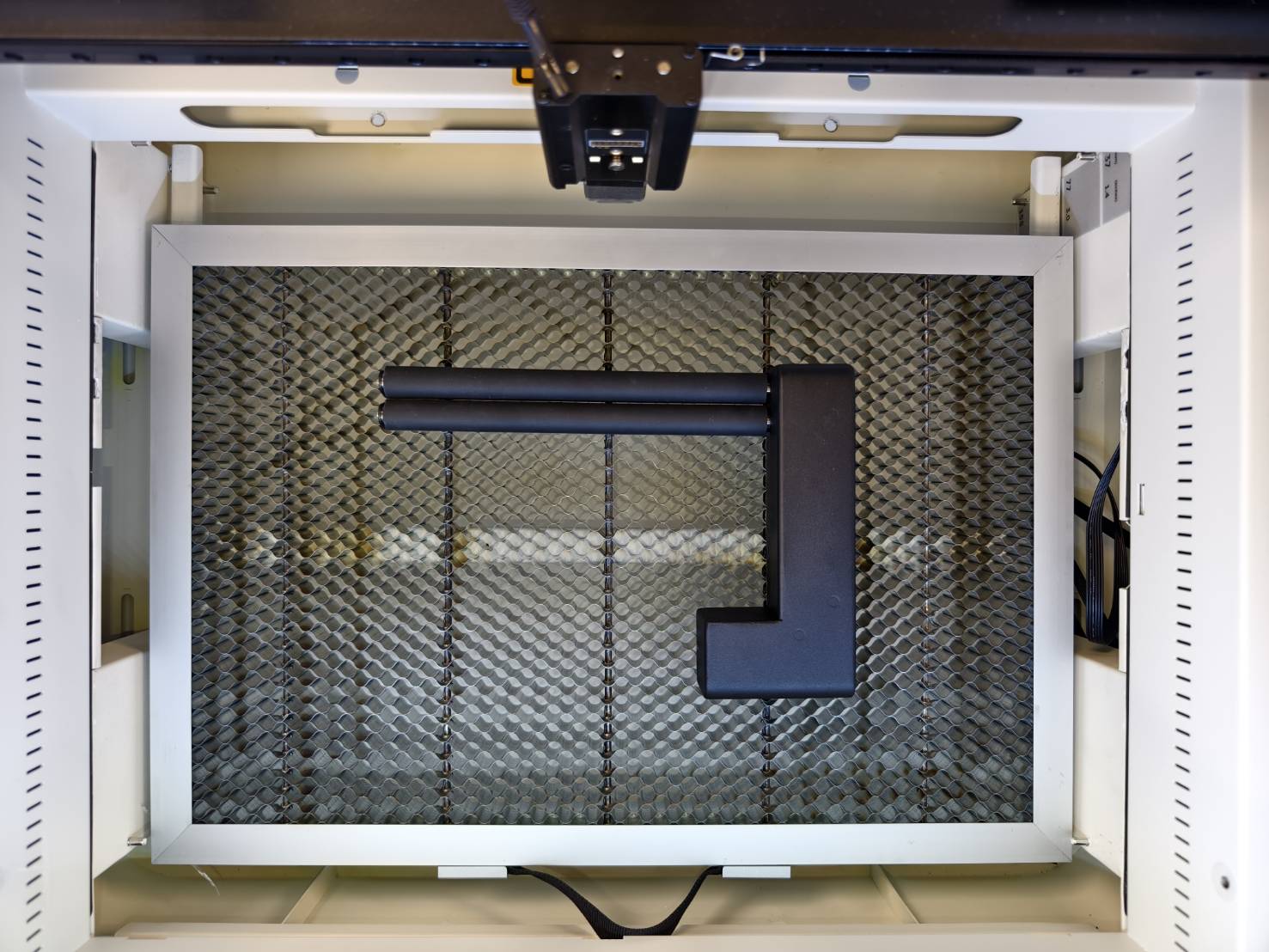

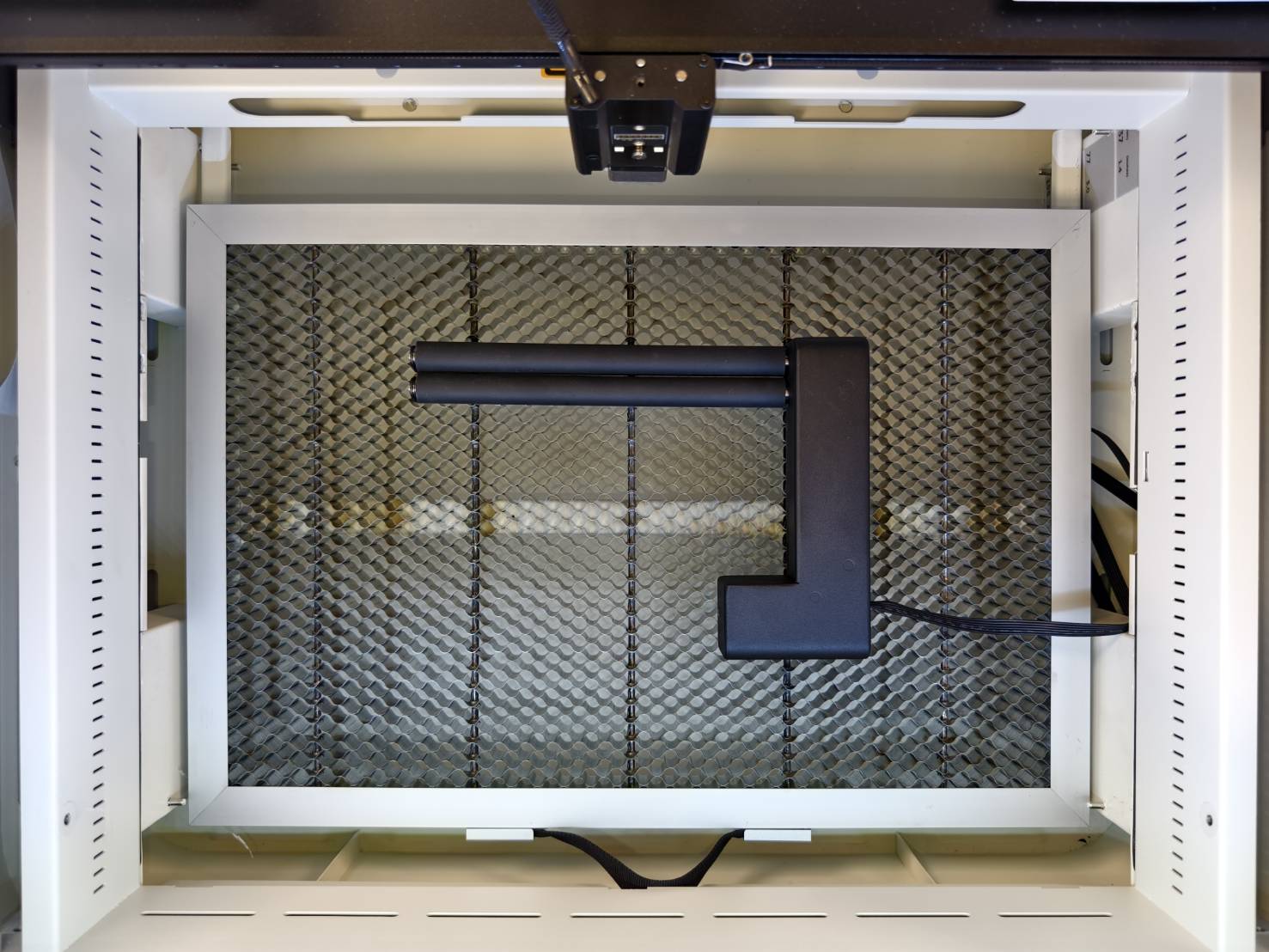

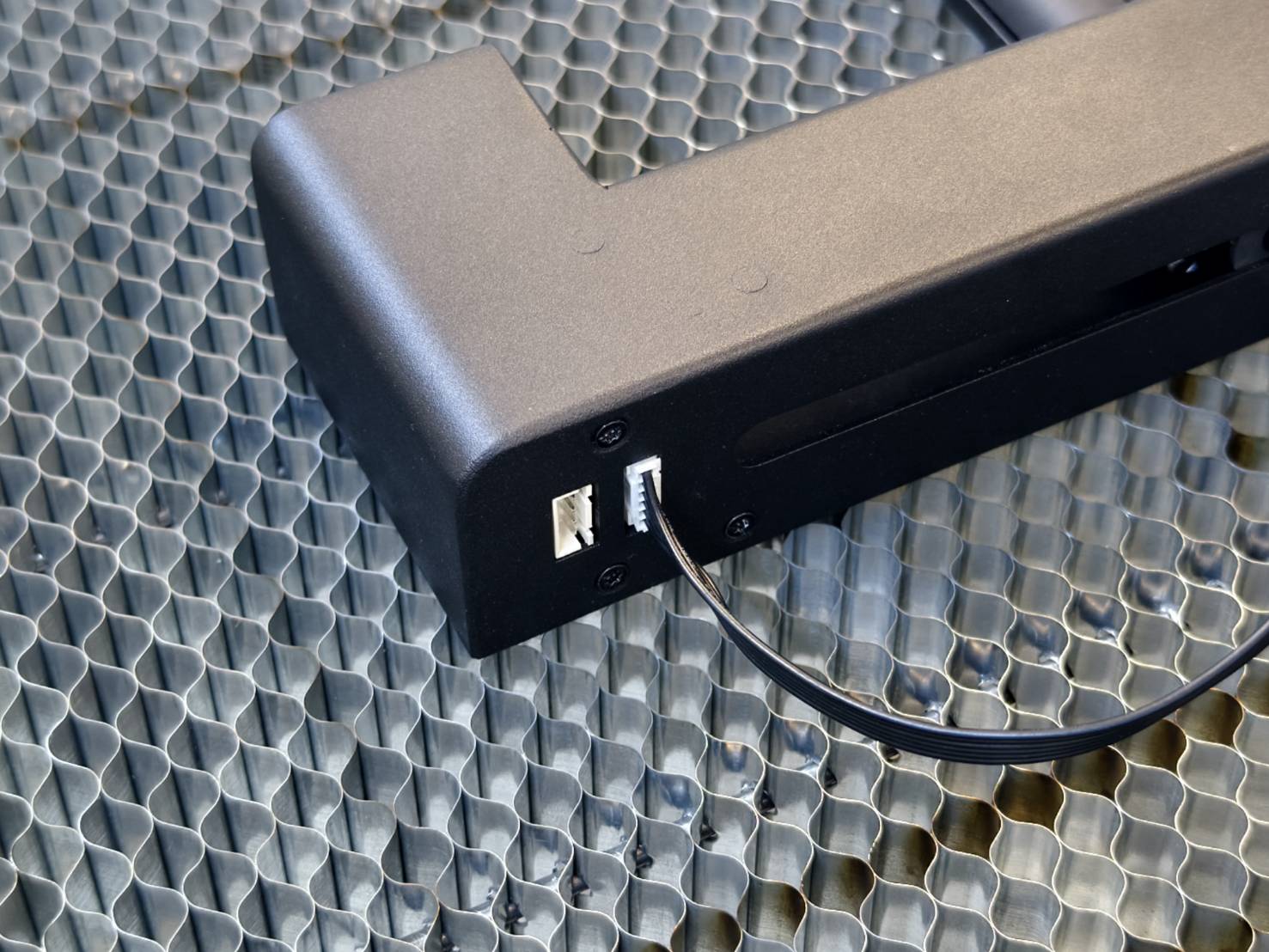

Col·loqueu el rotatori a la màquina i inseriu el cable al rotatori.
Pas 6.1
(Aneu al Pas 7 si no utilitzeu el mòdul d'impressió.)

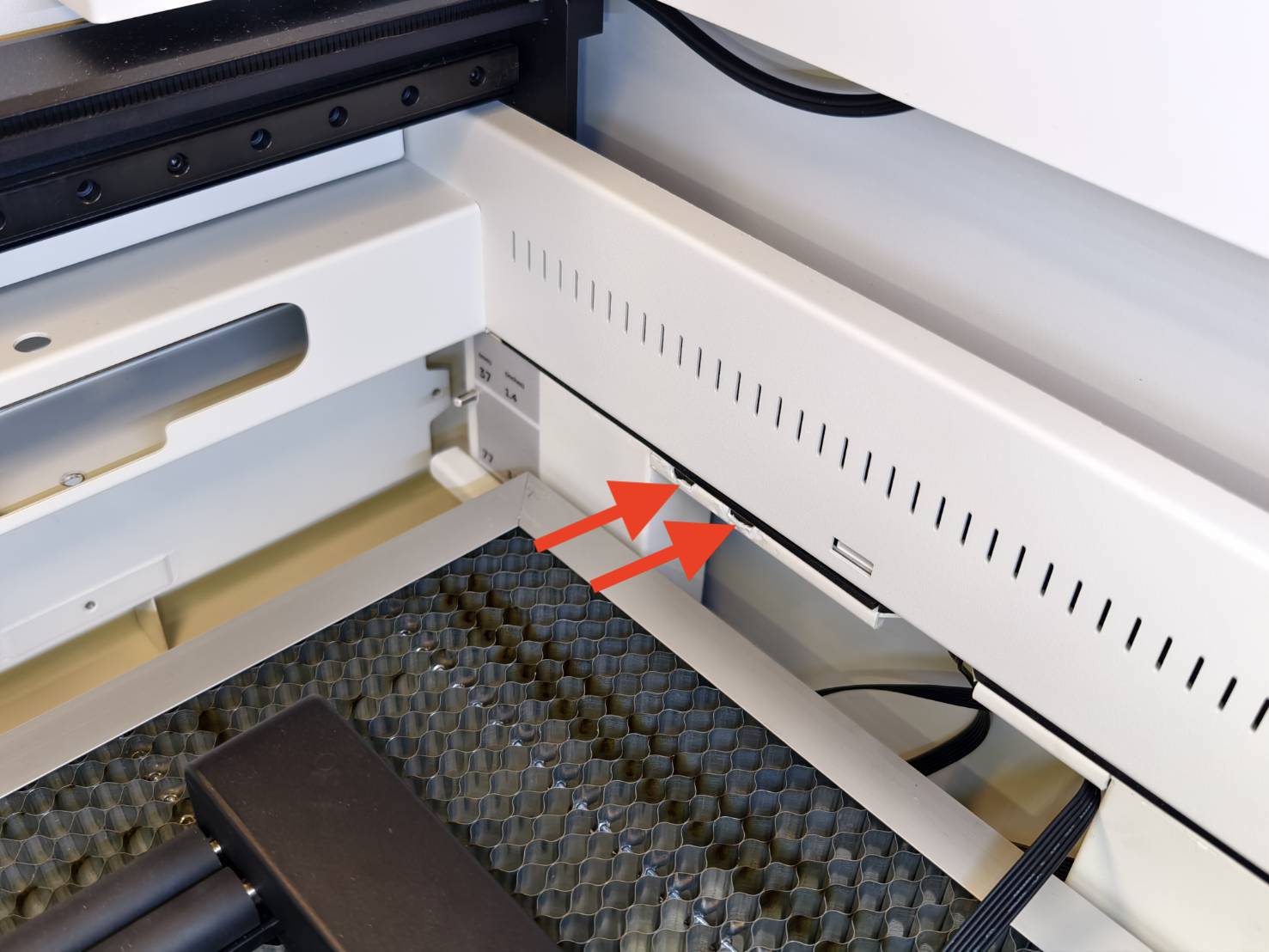

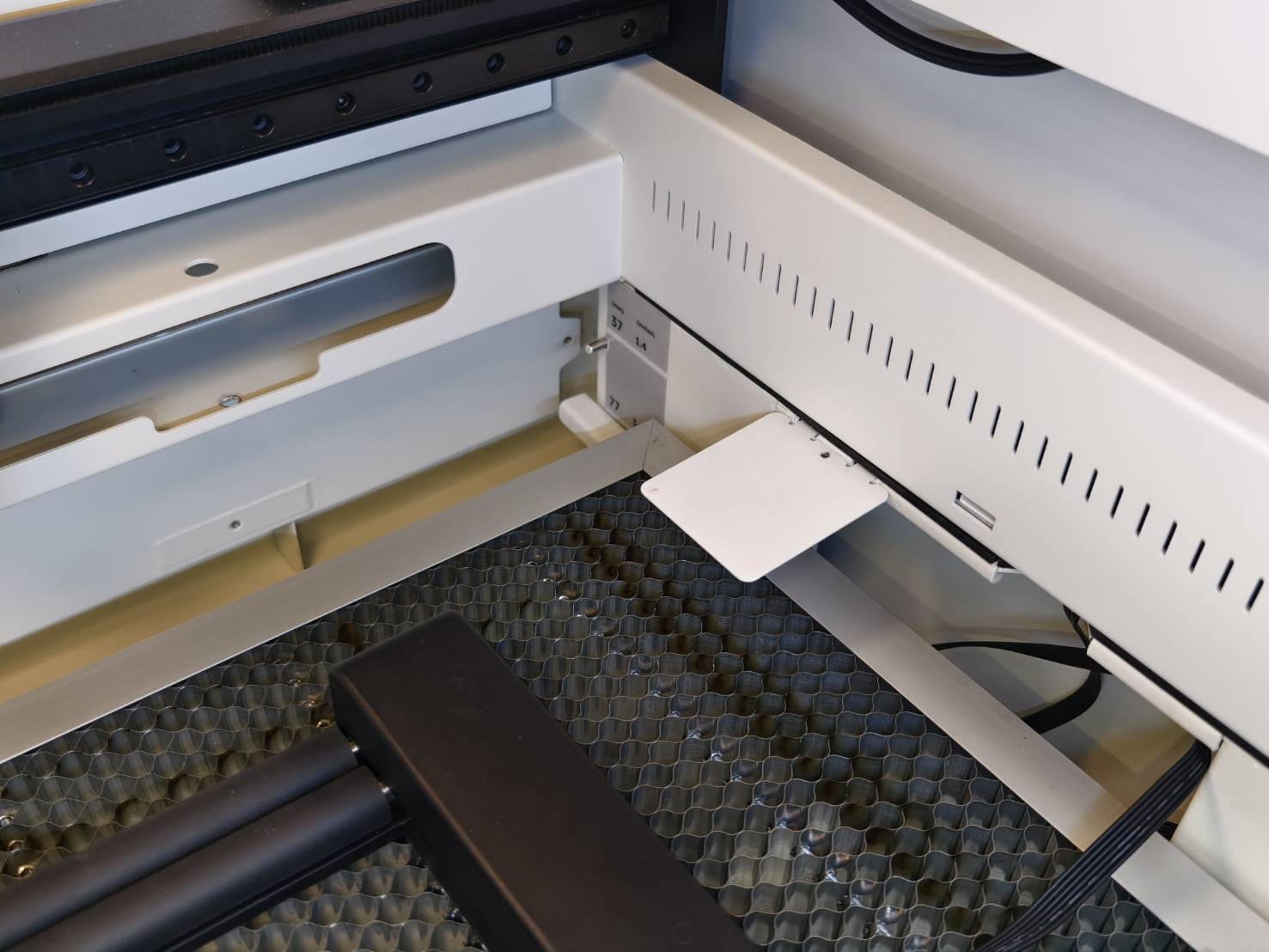

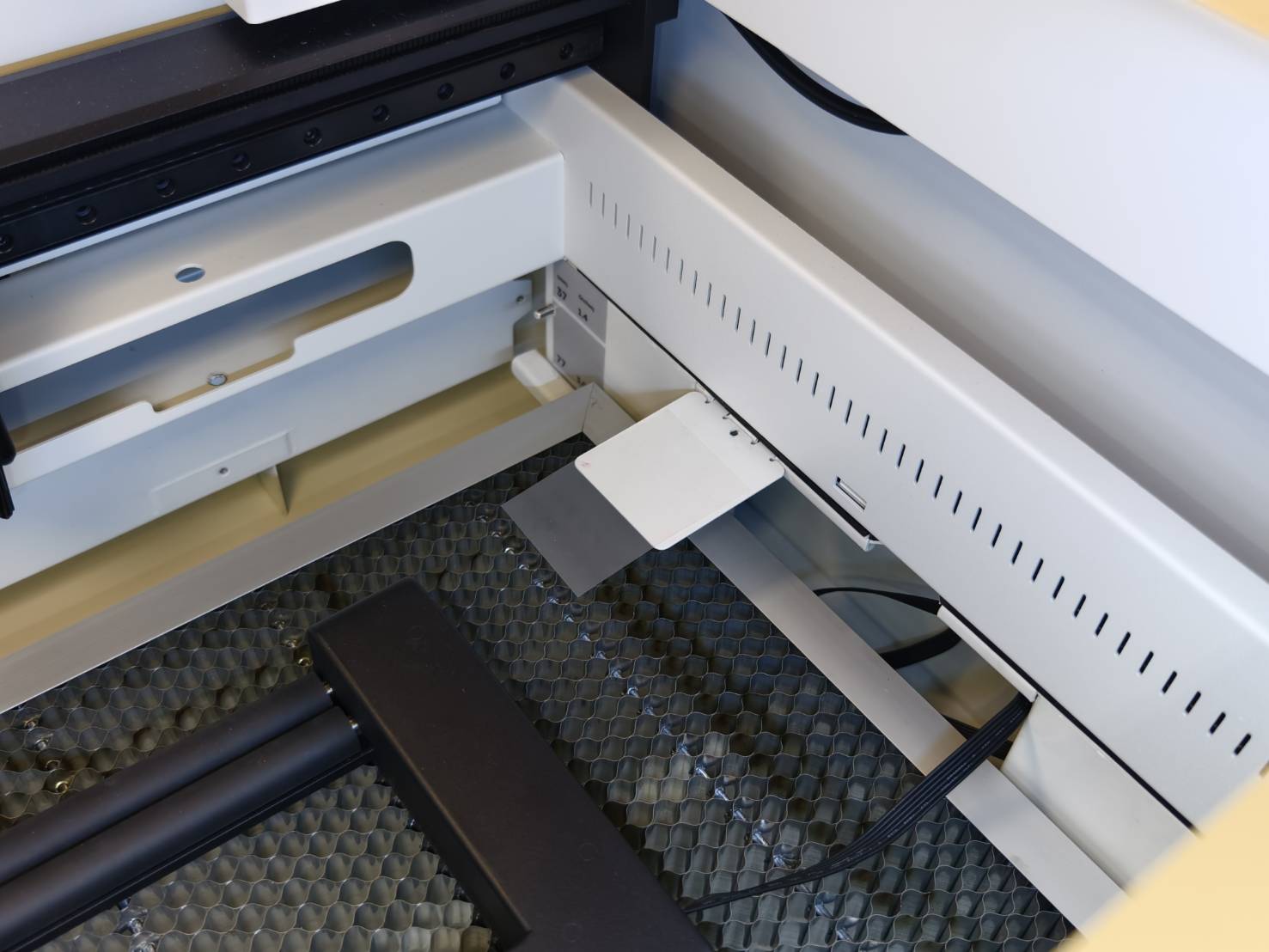

Traieu la plataforma de pre-polvorització de la caixa i inseriu-la al costat. Aquesta placa està dissenyada només per al mòdul d'impressió d'Ador. Com el nom indica, serà l'àrea de pre-polvorització quan s'utilitzi el mòdul d'impressió amb el rotatori. Col·loqueu l'adhesiu d'imprimació a la placa per recollir la pre-polvorització.
Pas 6.2
Si el vostre panell de bresca es troba a la capa superior de 37mm / 1.4 polzades, no cal instal·lar la placa de pre-polvorització. Col·loqueu directament l'adhesiu d'imprimació al voltant de les dues obertures.
Pas 7
La instal·lació del maquinari per a la base d'extensió Ador i el Rotary 2.0 s'ha completat amb èxit.
Depenent del mòdul que utilitzareu, consulteu els següents enllaços per començar a experimentar amb el mòdul rotatori.
