Ador - Instal·lació del mòdul d'impressió

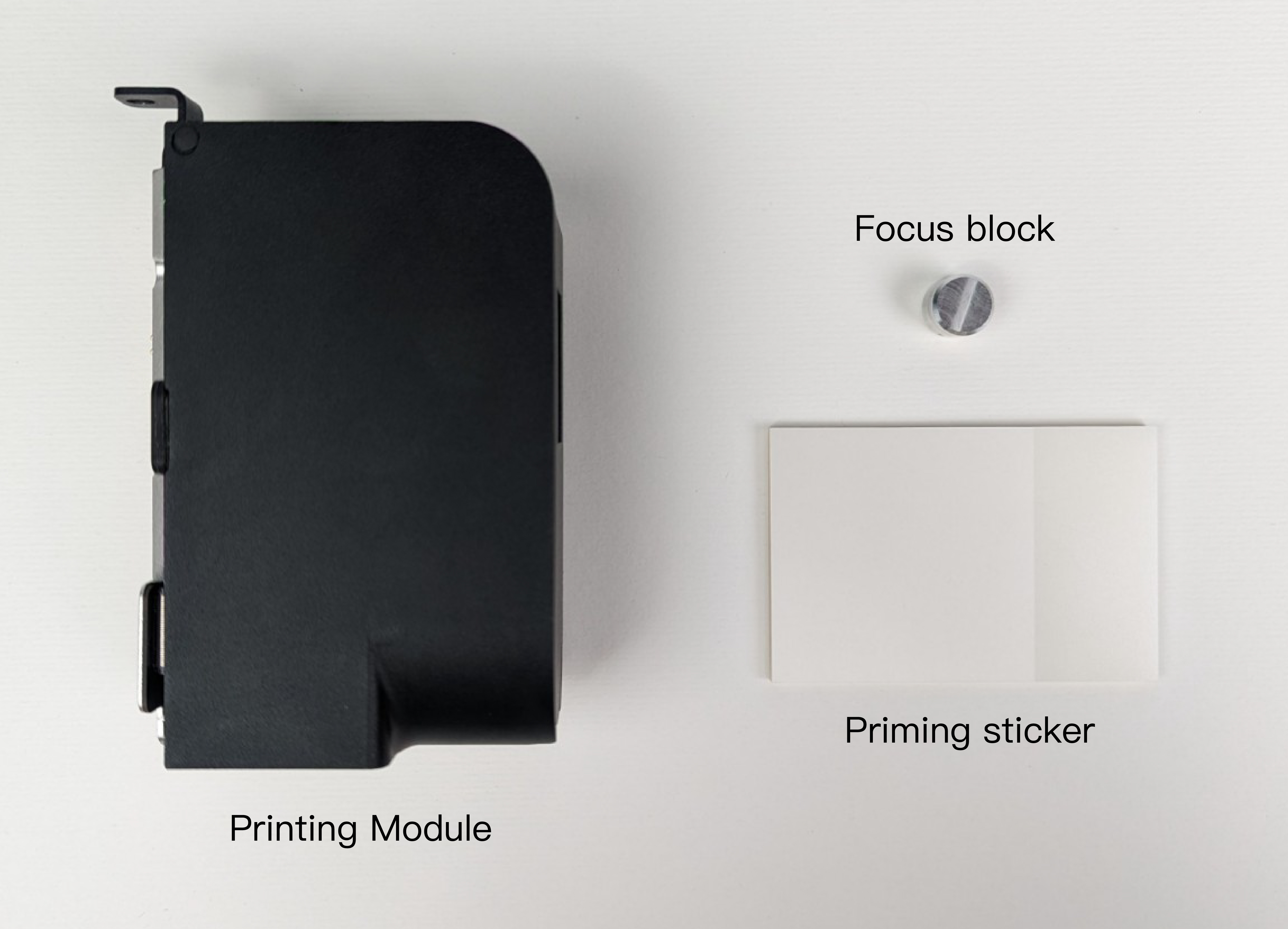

Què conté la caixa?

• Mòdul d'impressió
• Bloc d'enfocament (8 mm)
• Adhesiu d'encebat

Instruccions d'instal·lació

Assegureu-vos d'haver actualitzat a la darrera versió de Beam Studio i del firmware d'Ador. Podeu actualitzar el firmware seguint el tutorial "Actualització del firmware" al Centre d'ajuda d'Ador.

Instal·lació del mòdul d'impressió

1. Afluixeu el cargol manual 『A』 de l'adaptador del mòdul 『B』.
2. Alineeu el punt 『C』 del mòdul d'impressió amb la icona de desbloqueig 『D』 de l'adaptador del mòdul i inseriu-lo cap avall fins a la icona de bloqueig.
3. Torneu a collar els cargols manuals 『A』 a l'adaptador del mòdul.

Després de la instal·lació, completeu el Calibratge del mòdul d'impressió abans de començar a imprimir.

Inicieu la impressió

1. Col·loqueu el material dins de la màquina

2. Abans d'enfocar: Moveu el mòdul d'impressió sobre el material. Assegureu-vos de col·locar el Bloc d'enfocament sota la sonda d'enfocament d'Ador per a l'operació d'autofocus.

*Avís: No realitzeu l'operació d'autofocus sense utilitzar el bloc d'enfocament. Fer-ho pot malmetre el capçal d'impressió.

3. Inicieu l'enfocament:
Feu clic dues vegades al botó d'enfocament al costat esquerre de la màquina o mantingueu premut el botó "AF" al panell de la màquina. A més, apareix un avís al panell per assegurar-vos que el bloc d'enfocament s'ha col·locat correctament. Si us plau, feu clic a "Continuar" per procedir. L'enfocament es completa quan el mòdul d'impressió toca el material i es mou cap amunt. Assegureu-vos que la distància d'enfocament sigui correcta abans de cada impressió.

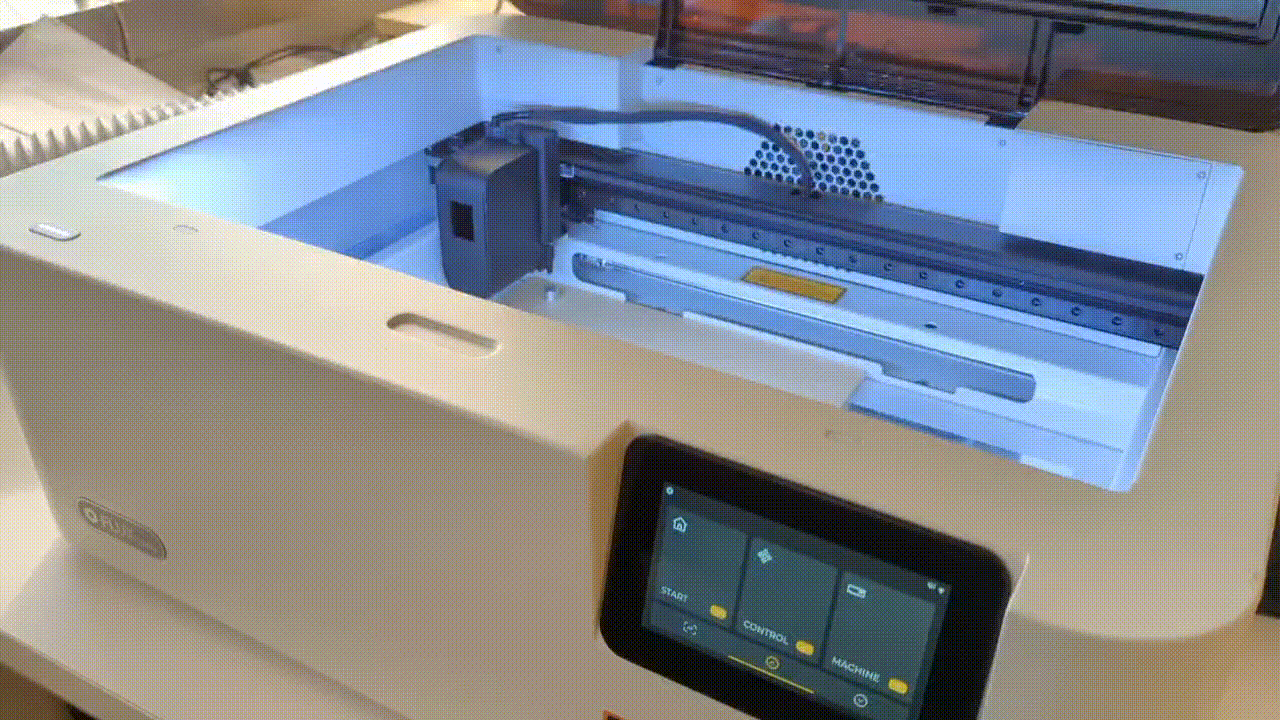

a. Mantingueu premut el botó "AF" al panell de la màquina:

b. Feu doble clic al botó d'enfocament al costat esquerre de la màquina:

4. Col·loqueu l'adhesiu d'imprimació: Agafeu un tros d'adhesiu d'imprimació i col·loqueu-lo a l'àrea de treball no utilitzada.

5. Retireu el bloc d'enfocament i tanqueu la porta

6. Inicieu la darrera versió de Beam Studio a l'ordinador.

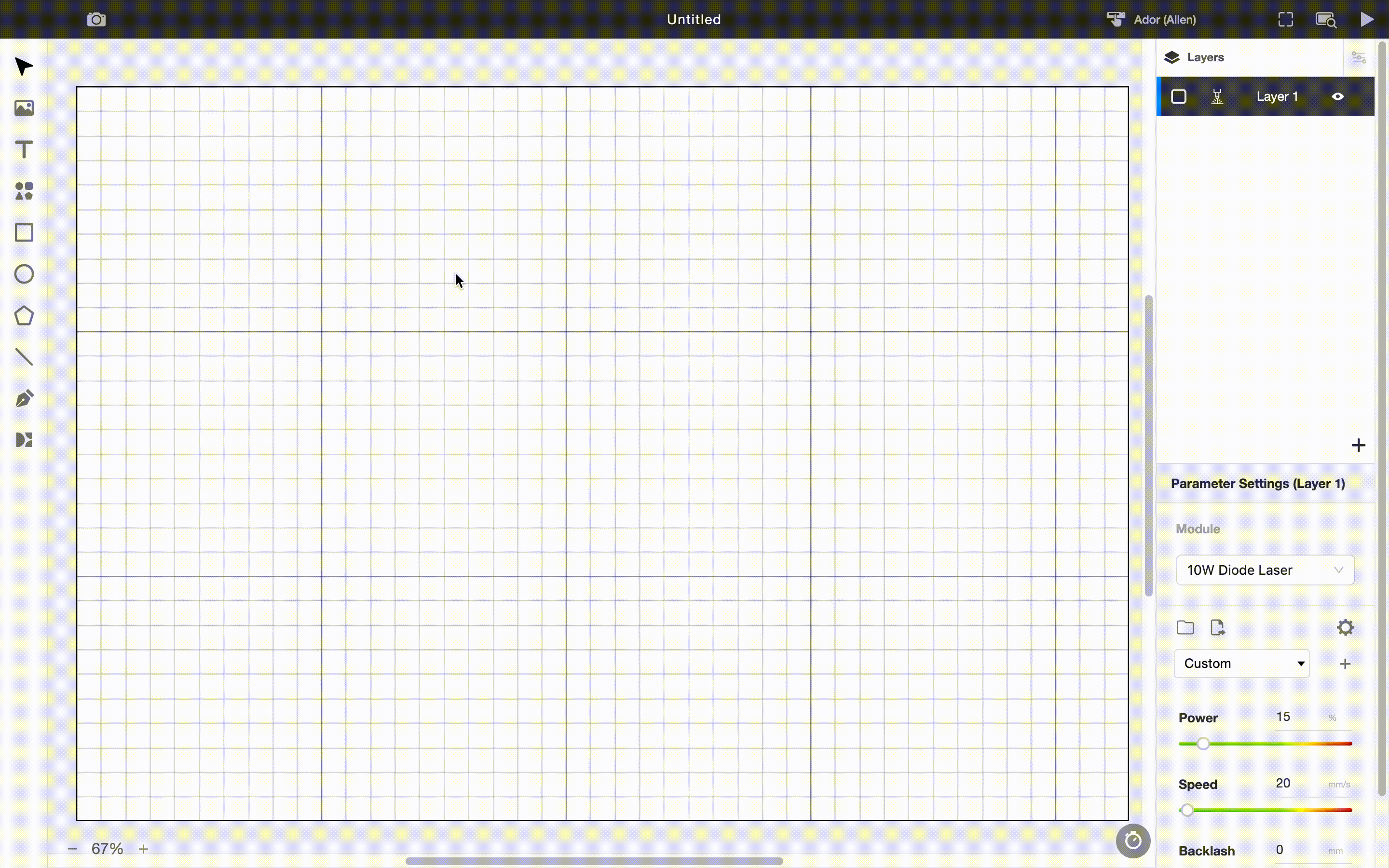

7. Importeu el fitxer de mostra: Seleccioneu "Fitxer" > "Exemples" > "Exemple d'impressió Ador - Un sol color"

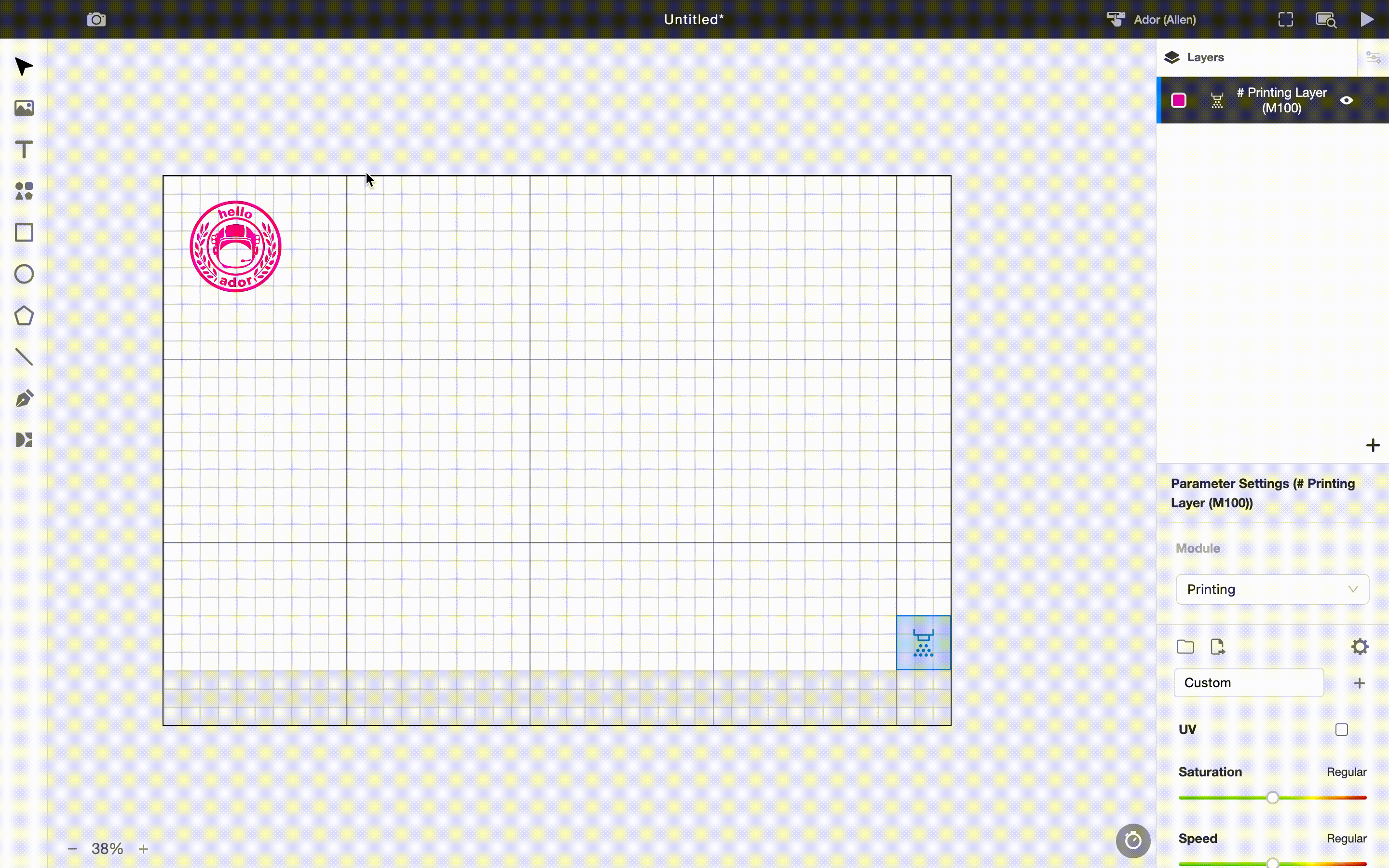

8. Previsualitzeu la posició de gravat: Feu clic a la icona de la càmera a la cantonada superior esquerra, seleccioneu el nom de la màquina i completareu la previsualització.

9. Moveu la mostra i l'àrea d'imprimació: Arrossegueu la imatge a la ubicació d'impressió desitjada. L'àrea d'imprimació ha d'alinear-se amb l'adhesiu d'imprimació.

10. Instal·leu el cartutx de tinta magenta:

a. Agiteu suaument el cartutx de tinta.

b. Retireu el clip protector.

c. Netegeu el capçal d'impressió amb tovalloletes sense borrissol ruixades amb alcohol (es recomana una concentració superior al 99%).
Tingueu en compte que la neteja s'ha de fer en una sola direcció; no feu moviments d'anada i tornada.

d. Instal·leu el cartutx de tinta al mòdul d'impressió.

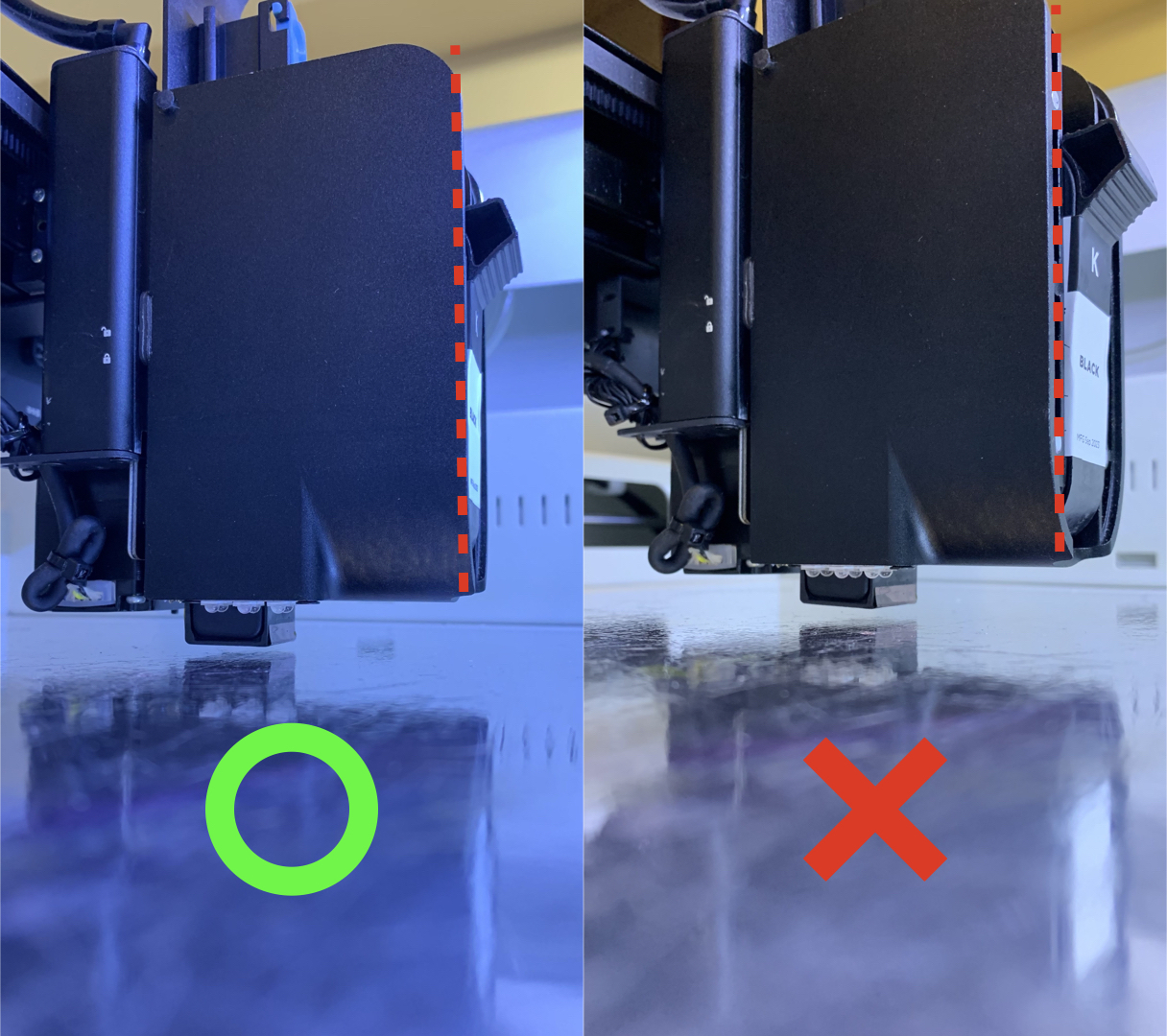

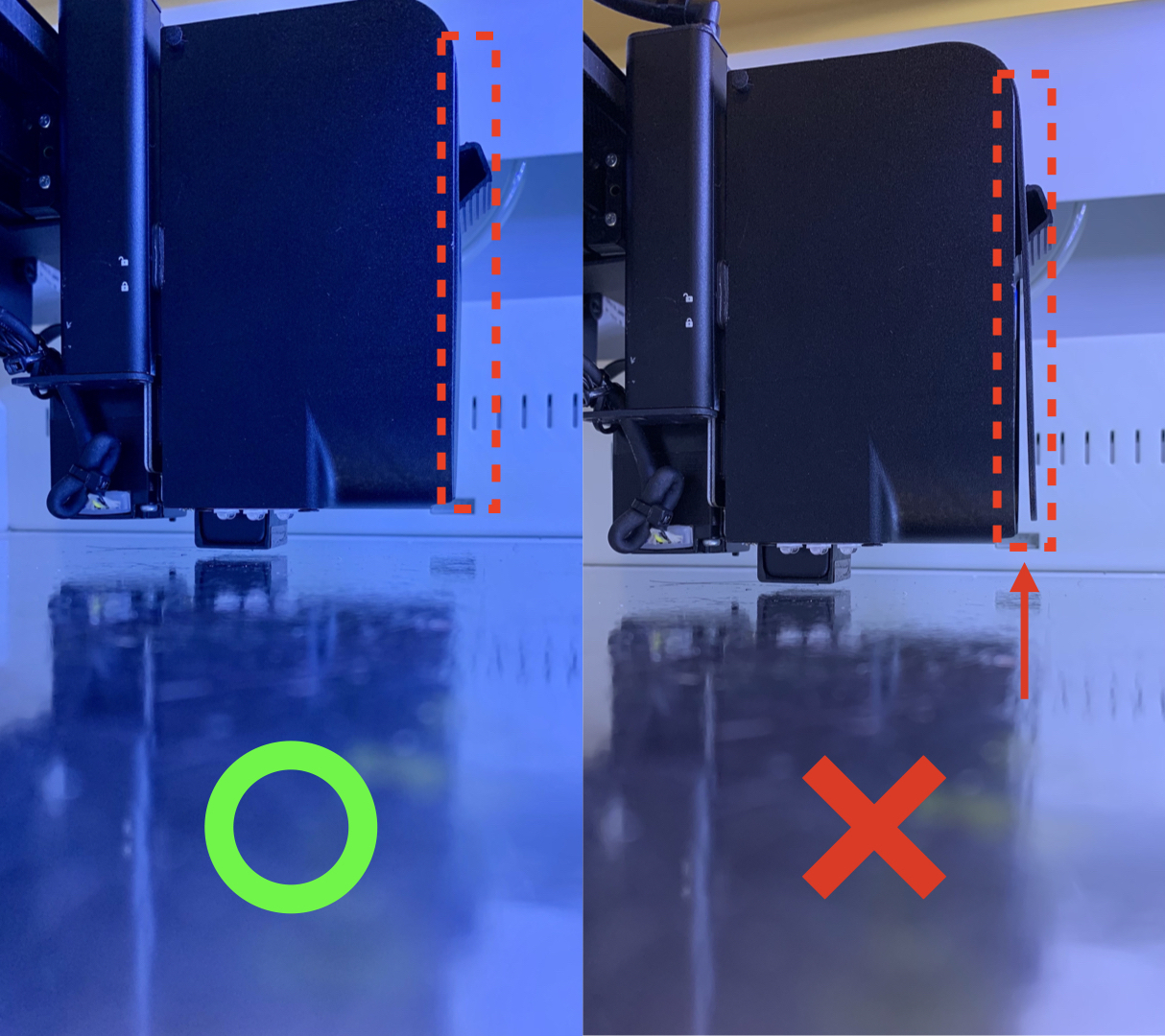

Assegureu-vos que el cartutx de tinta estigui instal·lat correctament i que la tapa del mòdul estigui completament tancada.

11. Tanqueu la porta:

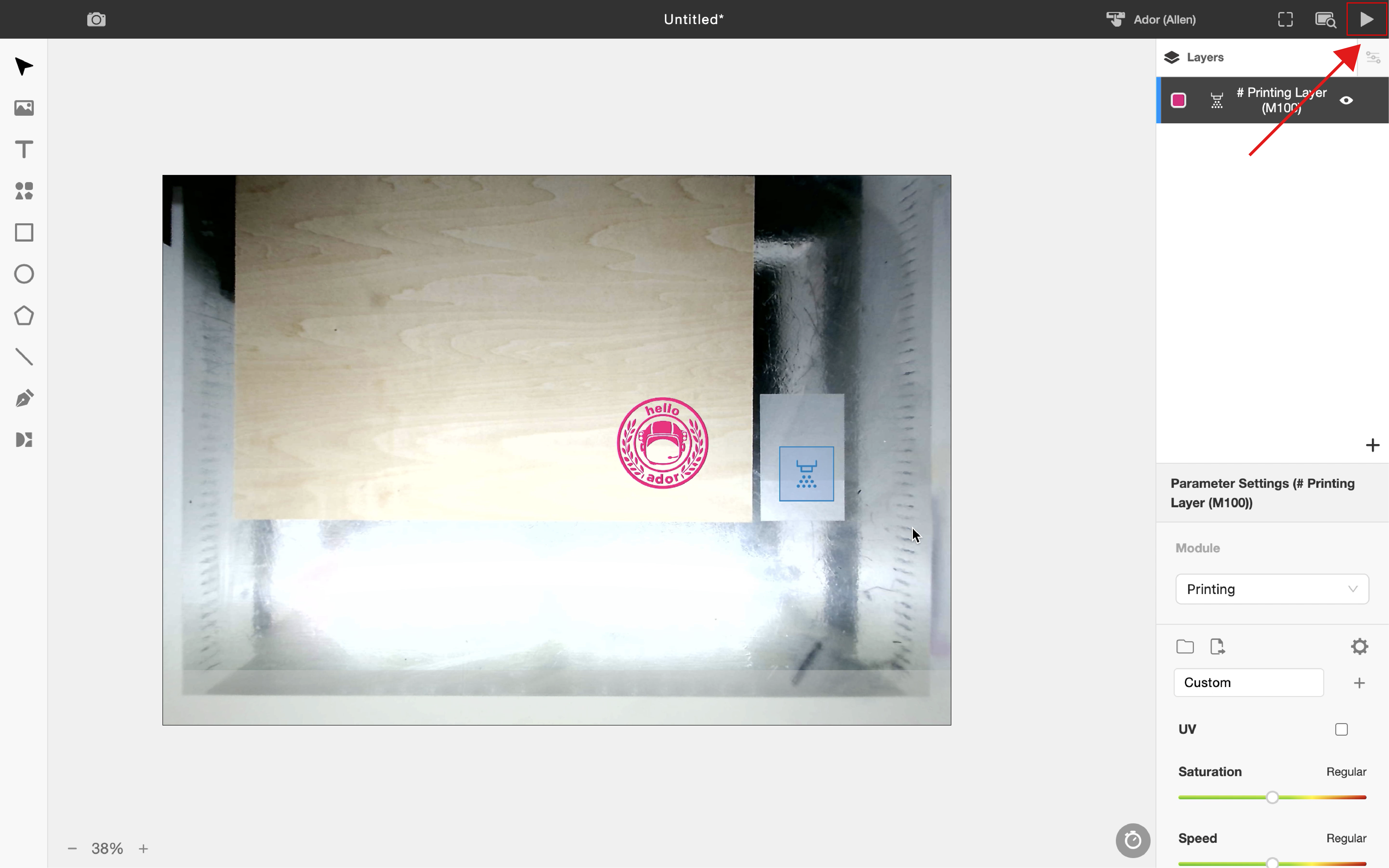

12. Envieu el fitxer: Feu clic al botó de fletxa situat a la cantonada superior dreta per enviar el fitxer.

*Avís: No retireu el mòdul d'impressió ni el cartutx de tinta mentre la màquina estigui en funcionament.

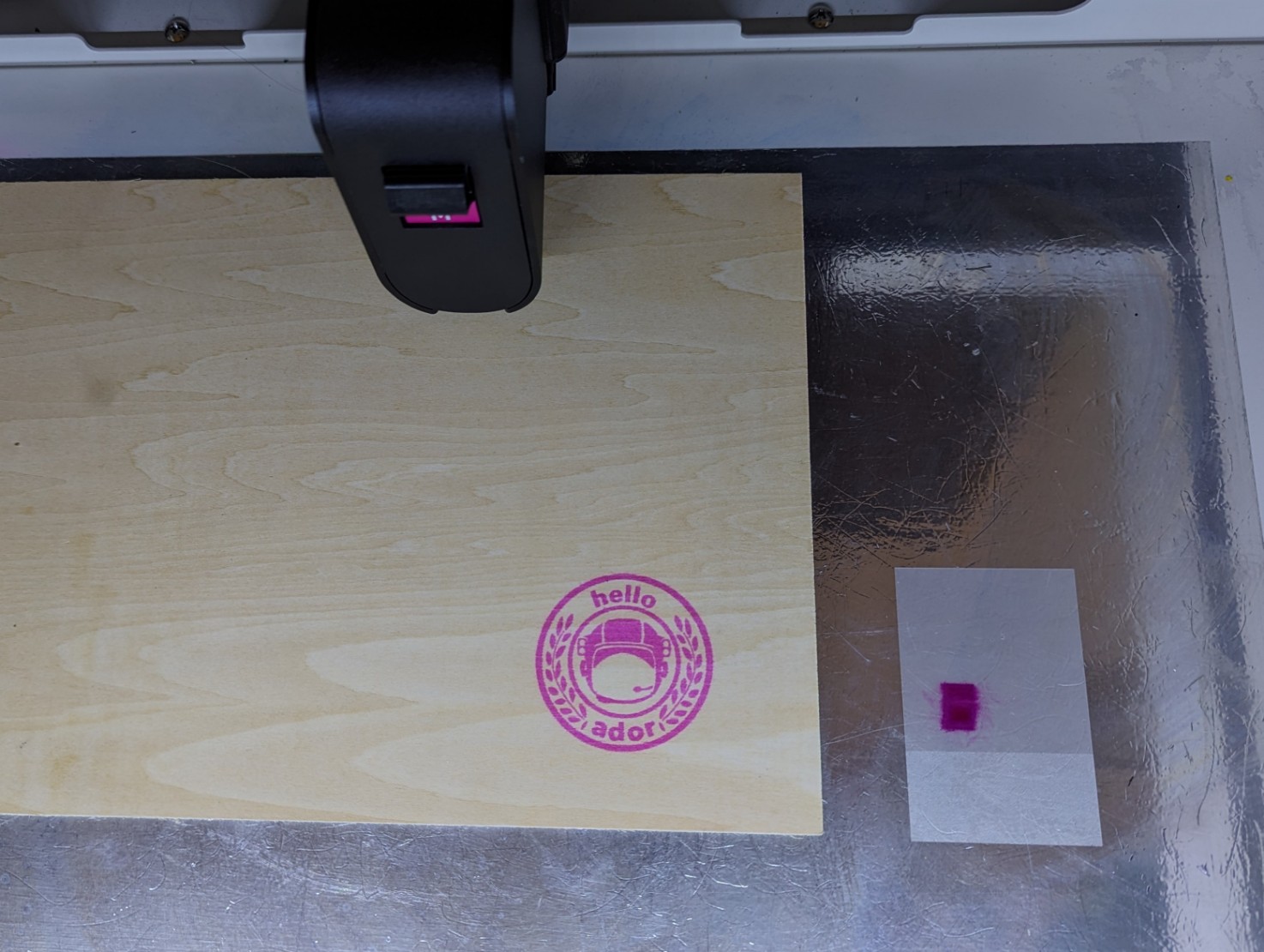

13. Després de la impressió, netegeu el capçal d'impressió de nou amb el mateix mètode i, a continuació, torneu a col·locar el clip protector.

Si el resultat de la impressió és borrós, poc nítid o de color clar, comproveu si el capçal làser està enfocat correctament.
Si és correcte, comproveu la idoneïtat i els paràmetres del material, i trobeu la solució de problemes aquí: Ador - Resultats d'impressió no òptims / Impressió desalineada
