Ador - Instal·lació del mòdul làser de díode de 10W / 20W

Instal·lació del mòdul làser

1. Afluixeu el cargol de mà 『A』 de l'adaptador del mòdul 『B』.
2. Apunteu el punt 『C』 del mòdul làser a la icona de desbloqueig 『D』 de l'adaptador del mòdul i inseriu-lo cap avall fins a la icona de bloqueig.
3. Torneu a collar els cargols de mà 『A』 a l'adaptador del mòdul.

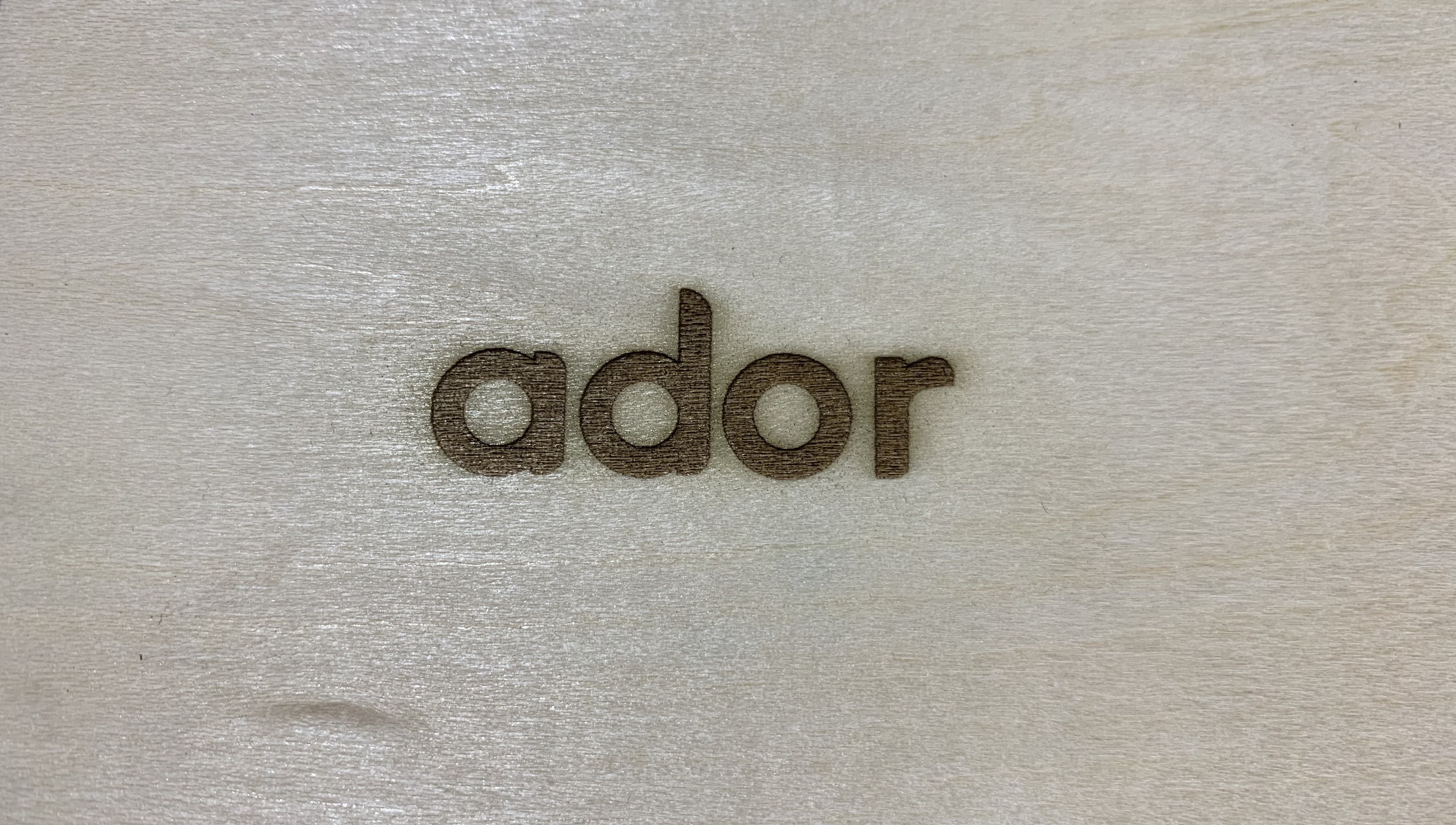

Iniciar el gravat

1. Col·loqueu el material dins la màquina

2. Enfocament: Moveu el capçal làser sobre el material. A continuació, feu clic al botó d'enfocament al costat esquerre de la màquina dues vegades o mantingueu premut el botó "AF" al panell de la màquina fins que el capçal làser comenci a moure's. L'enfocament es completa quan el capçal làser toca el material i es mou cap amunt. Assegureu-vos que la distància d'enfocament sigui correcta abans de cada gravat.

a. Mantingueu premut el botó "AF" al panell de la màquina:

b. Feu doble clic al botó d'enfocament al costat esquerre de la màquina:

3. Tanqueu la porta

4. Inicieu la latest stable version de Beam Studio a l'ordinador.

5. Importeu el fitxer, seleccioneu el mòdul per a cada capa i establiu el paràmetre.

6. Previsualitzeu la posició de gravat: Feu clic al símbol de la càmera a la cantonada superior esquerra, seleccioneu el nom de la màquina i completareu la previsualització.

7. Envieu el fitxer: Arrossegueu i deixeu anar el fitxer d'imatge a la ubicació de gravat desitjada i, a continuació, premeu el botó de la fletxa per enviar el fitxer.

Si el resultat del gravat és borrós, poc clar o de color clar, comproveu si el capçal làser està enfocat amb precisió.
Si és correcte, comproveu la idoneïtat del material/paràmetres/ cleaning the laser head, i trobeu la solució de problemes aquí- 5-8 Bad Engraving or Cutting Result (10W/20W Diode Laser Module).
