Avís legal
Per utilitzar LightBurn per controlar Ador, heu de descarregar la versió oficial del programari LightBurn. Com que LightBurn és un programari de tercers, FLUX no es pot fer responsable de cap pèrdua causada pel seu funcionament.
El firmware d'Ador ha passat per diverses proves, però encara és possible que algunes funcions del programari LightBurn no siguin compatibles amb la màquina. Si es produeixen errors a causa de la incompatibilitat, seguiu les instruccions de l'enllaç següent per informar adequadament d'un problema al vostre distribuïdor local o al suport de FLUX. [Contacteu amb el servei d'atenció al client]
Abans de començar
1. Actualitzeu el firmware a la versió 5.2.0 o superior.
- Seleccioneu l'opció "MÀQUINA → Actualitza a l'últim firmware" al panell d'Ador.
- També podeu actualitzar el firmware mitjançant Beam Studio
Descarregueu el firmware des del lloc web oficial. Després, feu clic a "Màquina → Actualitza el firmware". A continuació, actualitzeu el firmware de la màquina a la versió seleccionada escollint el fitxer de firmware a l'ordinador.
2. Descarregueu aquest fitxer de configuració: Ador_Preset
Nota: El fitxer de configuració que proporcionem conté el GCode i la configuració de la velocitat de transmissió en baudsconfiguració de la velocitat de transmissiós. Si no feu servir el fitxer de configuració, configureu-ho per separat a "Configuració del dispositiu". (Consulteu aquest article per a més detalls)
Configuració de LightBurn
Per descarregar LightBurn, Feu clic aquí.
1. Obriu LightBurn i feu clic a "Dispositius" a la pestanya Làser .

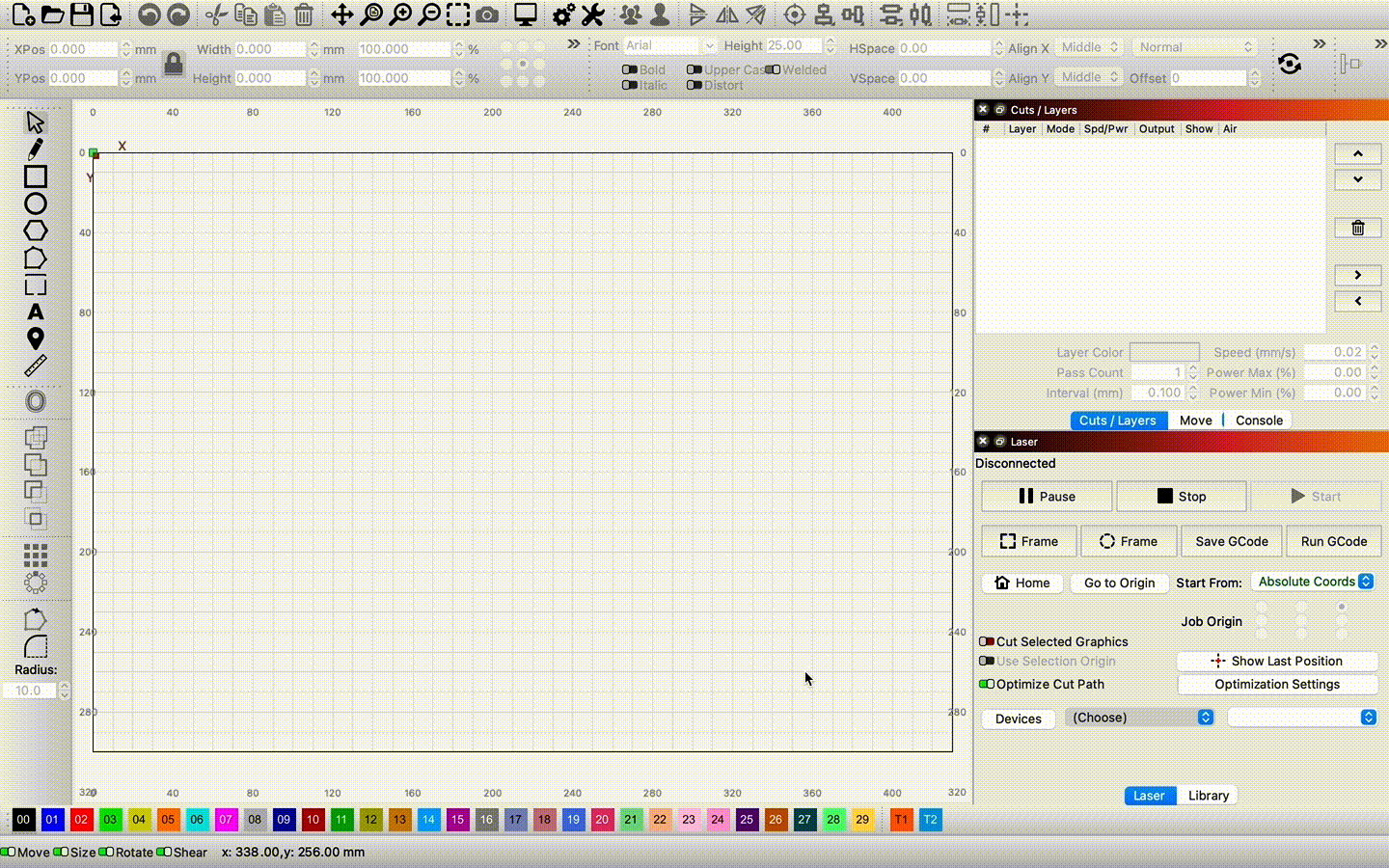

2. Feu clic a "Importar" per importar el fitxer Ador_Preset que heu descarregat.

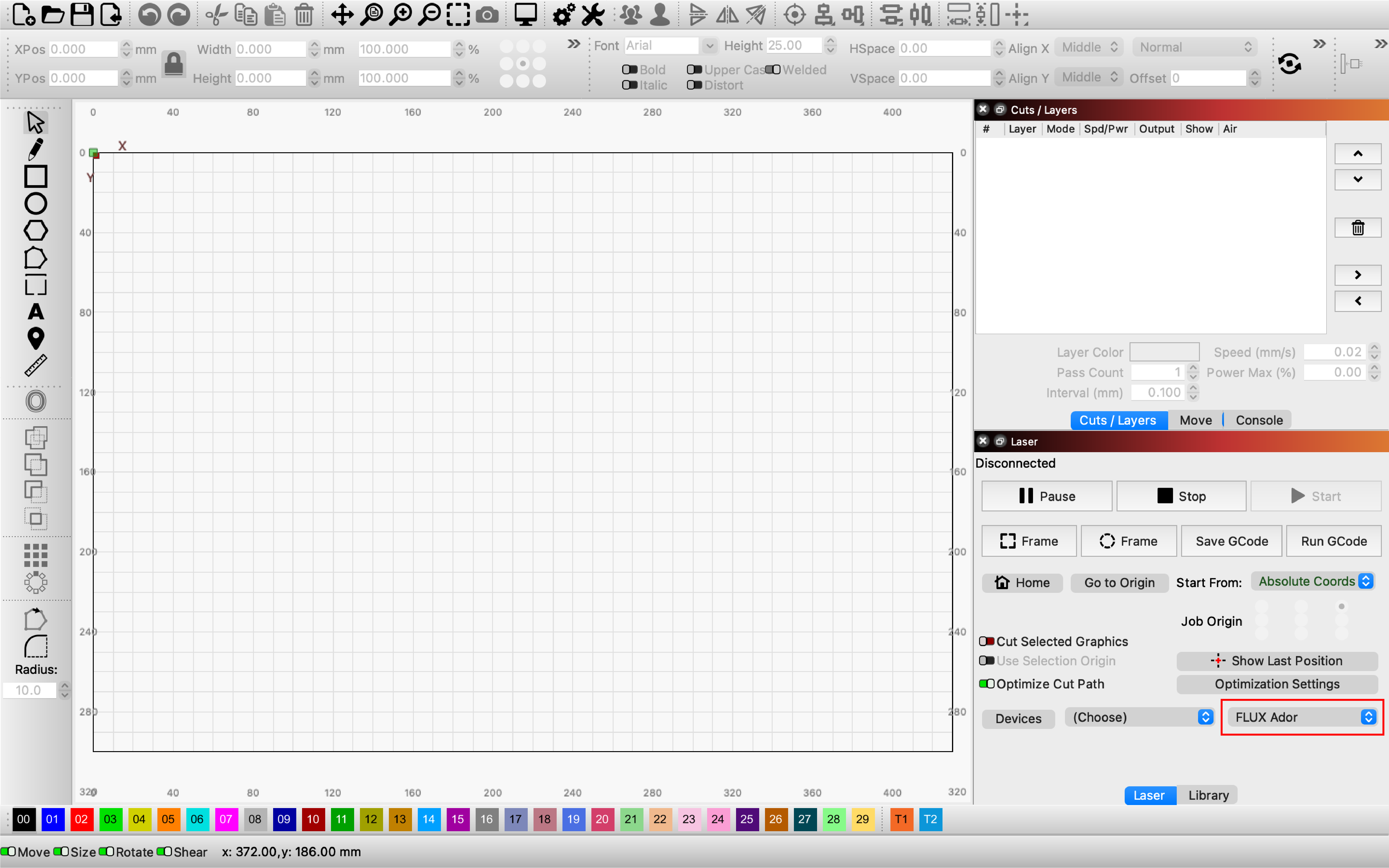

3. Es mostrarà la següent informació del dispositiu un cop s'hagi importat correctament el fitxer.
Connecteu l'ordinador a la màquina amb el cable LightBurn Bridge.
1. Connecteu el cable LightBurn al port USB situat al lateral de la màquina.

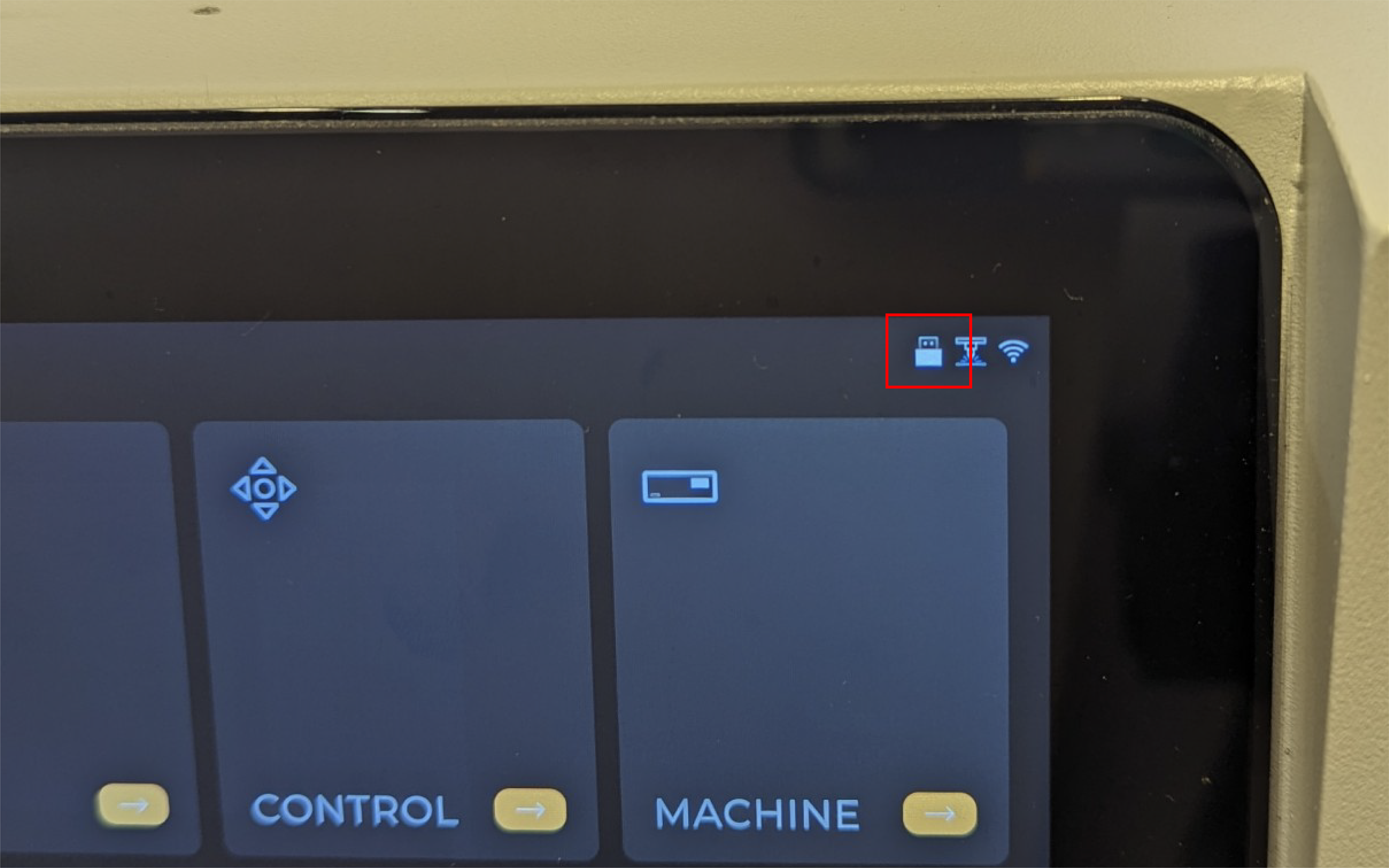

(La icona USB apareixerà a l'angle superior dret del panell de la màquina per indicar que s'ha establert una connexió correcta.)
2. Inseriu l'altre extrem del cable LightBurn Bridge a l'ordinador.

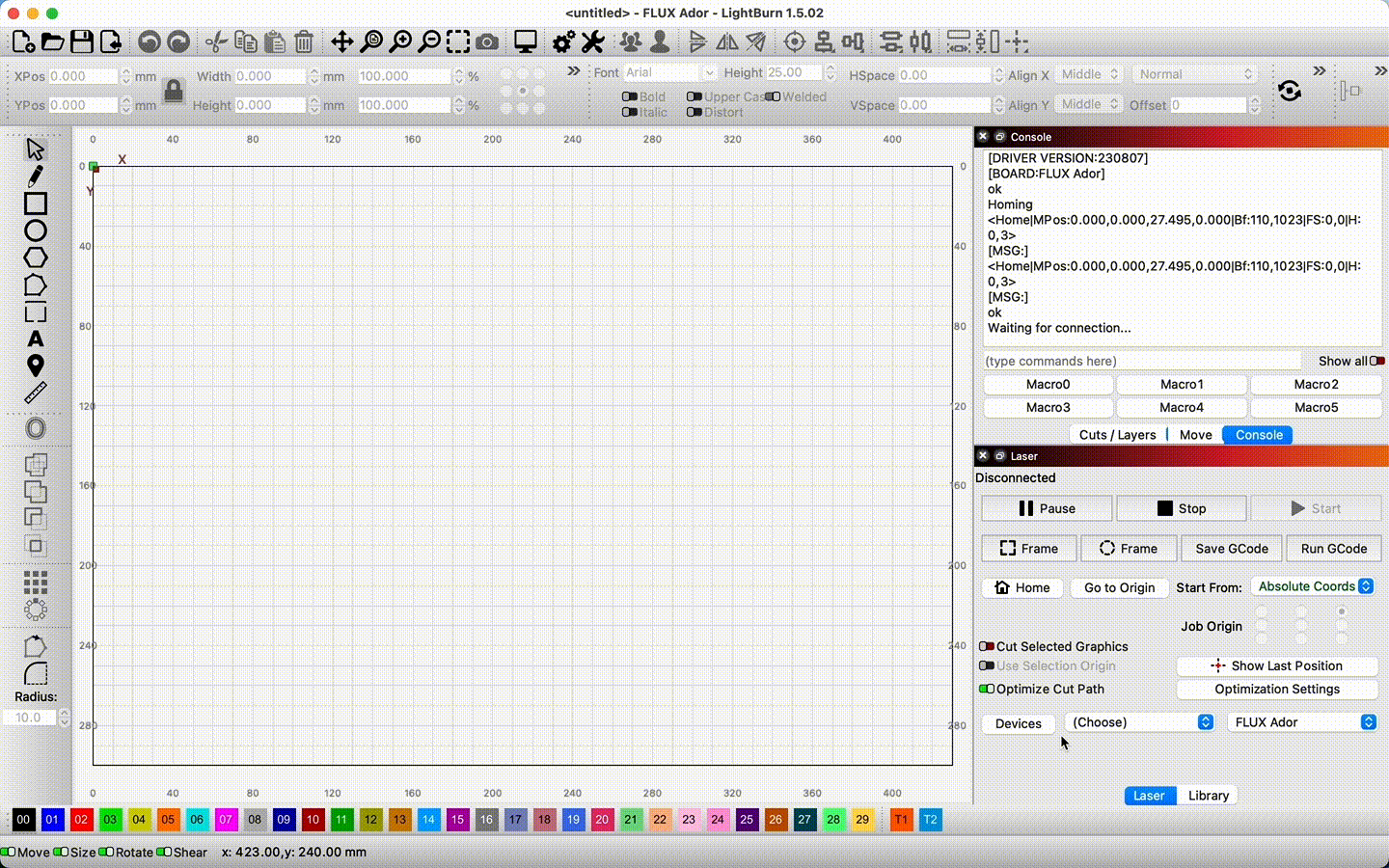

3. Seleccioneu el nom del port USB correcte. Si trieu el port equivocat, la connexió fallarà. És possible que hàgiu de provar diferents ports. Si la connexió és correcta, apareixerà la següent informació a la pestanya Consola.
Prova de posició inicial
Si l'ordinador està connectat correctament a la màquina, aquesta començarà a posicionar-se automàticament. En cas contrari, feu clic al botó d'inici per comprovar si la funció de posició inicial funciona.
Iniciar operació

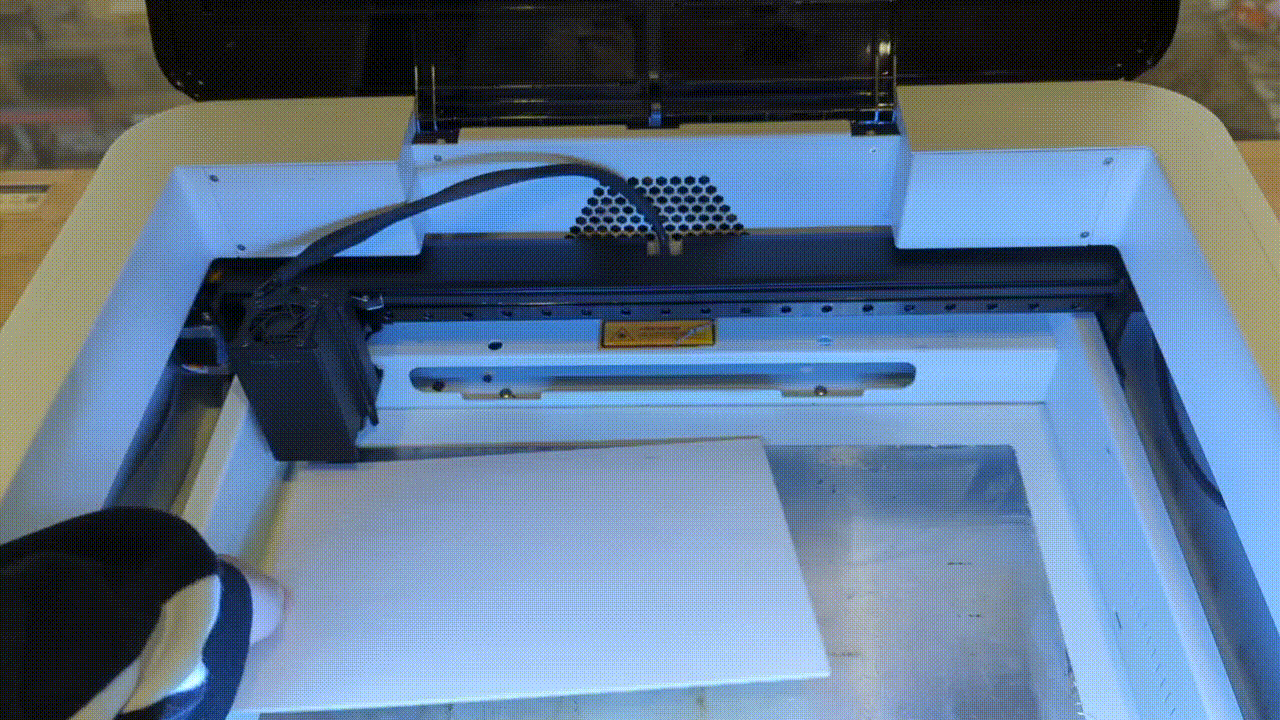

1. Col·loqueu el material dins la màquina.
2. Enfocament

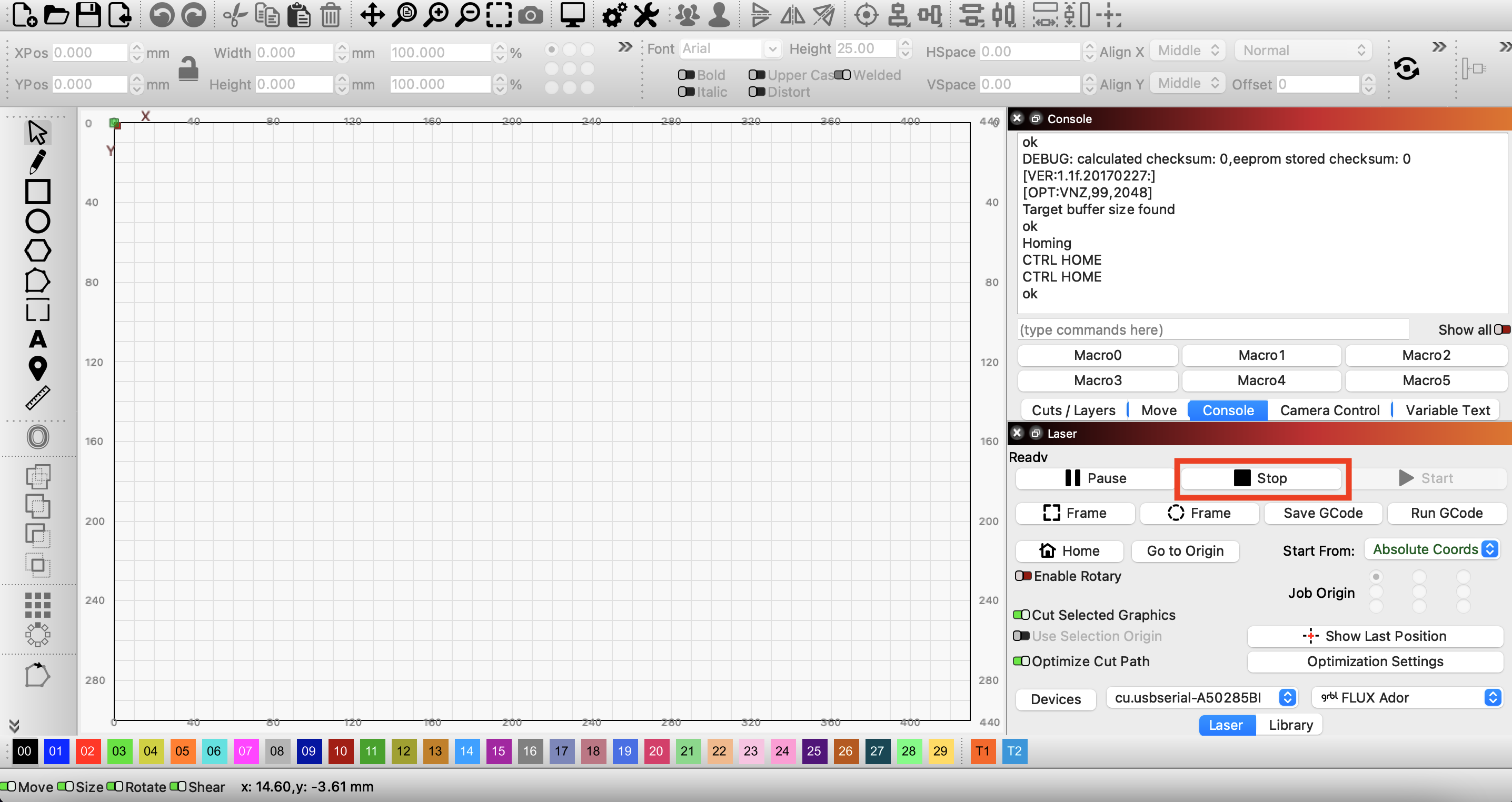

- Feu clic al botó "Atura" al panell "Làser" per alliberar el motor.

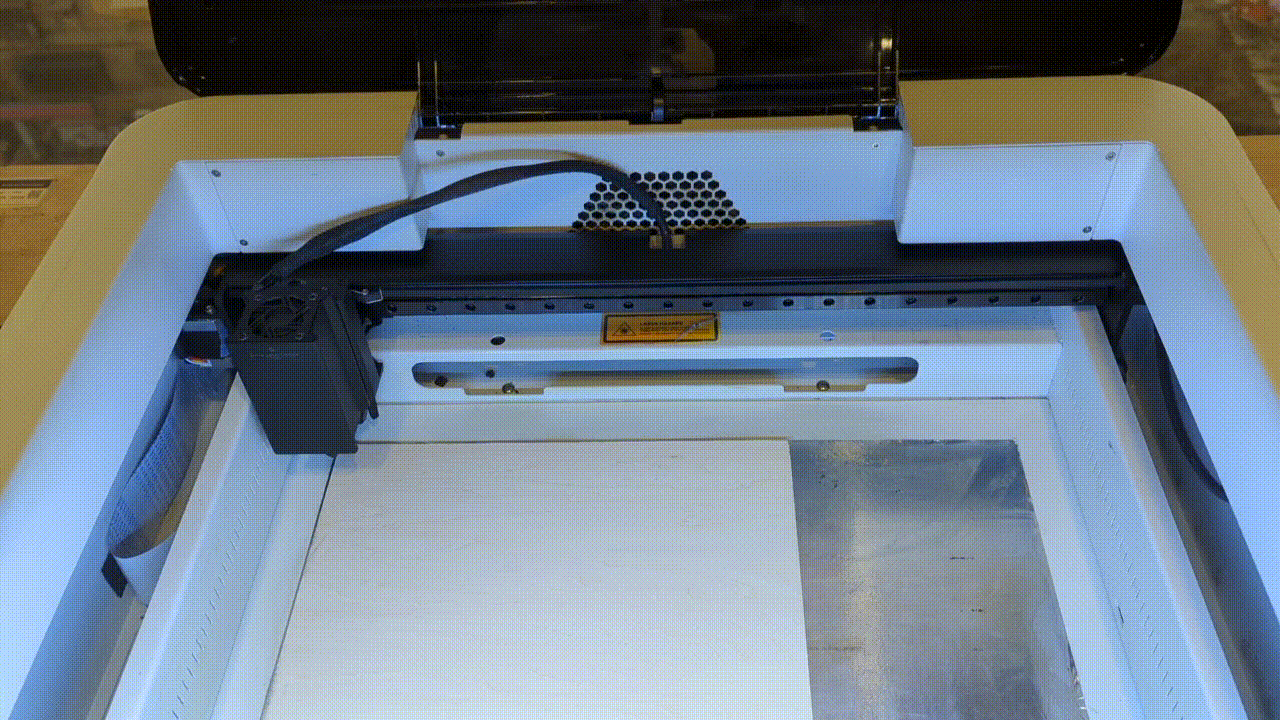

- Moveu el capçal làser sobre el material.

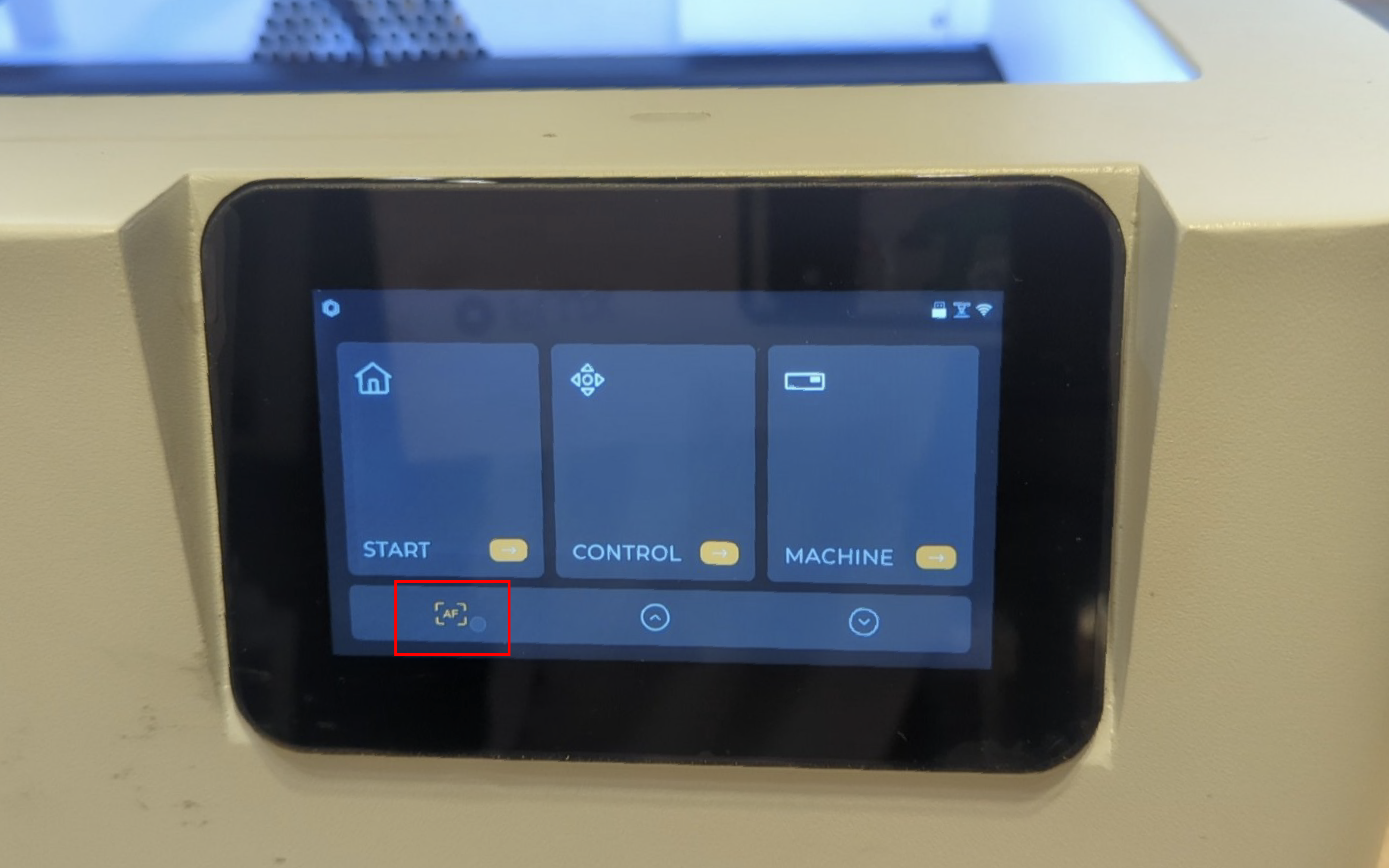

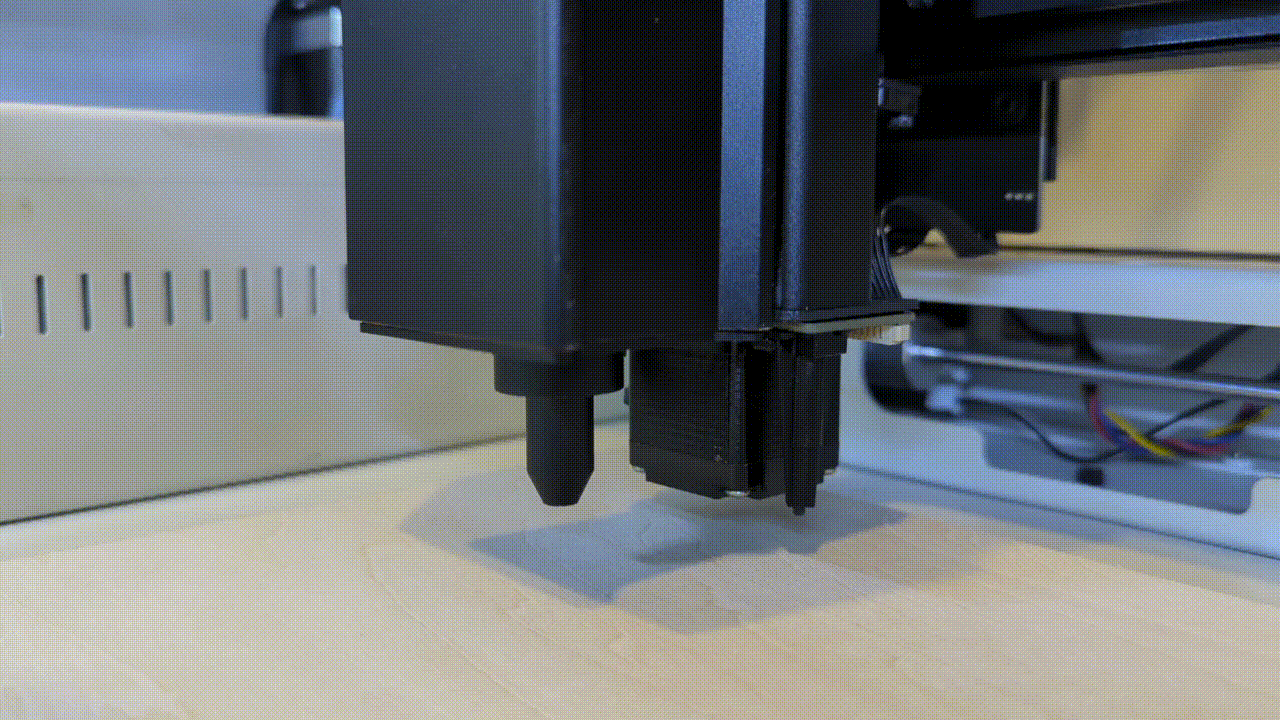

- Manteniu premut el botó "AF" per iniciar l'enfocament automàtic.
(Assegureu-vos que la distància d'enfocament estigui configurada correctament abans de cada operació de gravat o tall.)
Avís:
- Assegureu-vos que la màquina alliberi automàticament el motor en un termini de 3 minuts després del control de LightBurn. Si el motor es manté bloquejat durant molt de temps, podria malmetre la màquina. (Feu clic al "Atura" al panell "Làser" panell per alliberar el motor)
- Després d'alliberar el motor, si heu fet algun moviment al capçal làser, recordeu prémer "Inici" per restablir la posició abans d'enviar el treball. En cas contrari, hi ha risc de col·lisió.
3. Importeu un fitxer a LightBurn

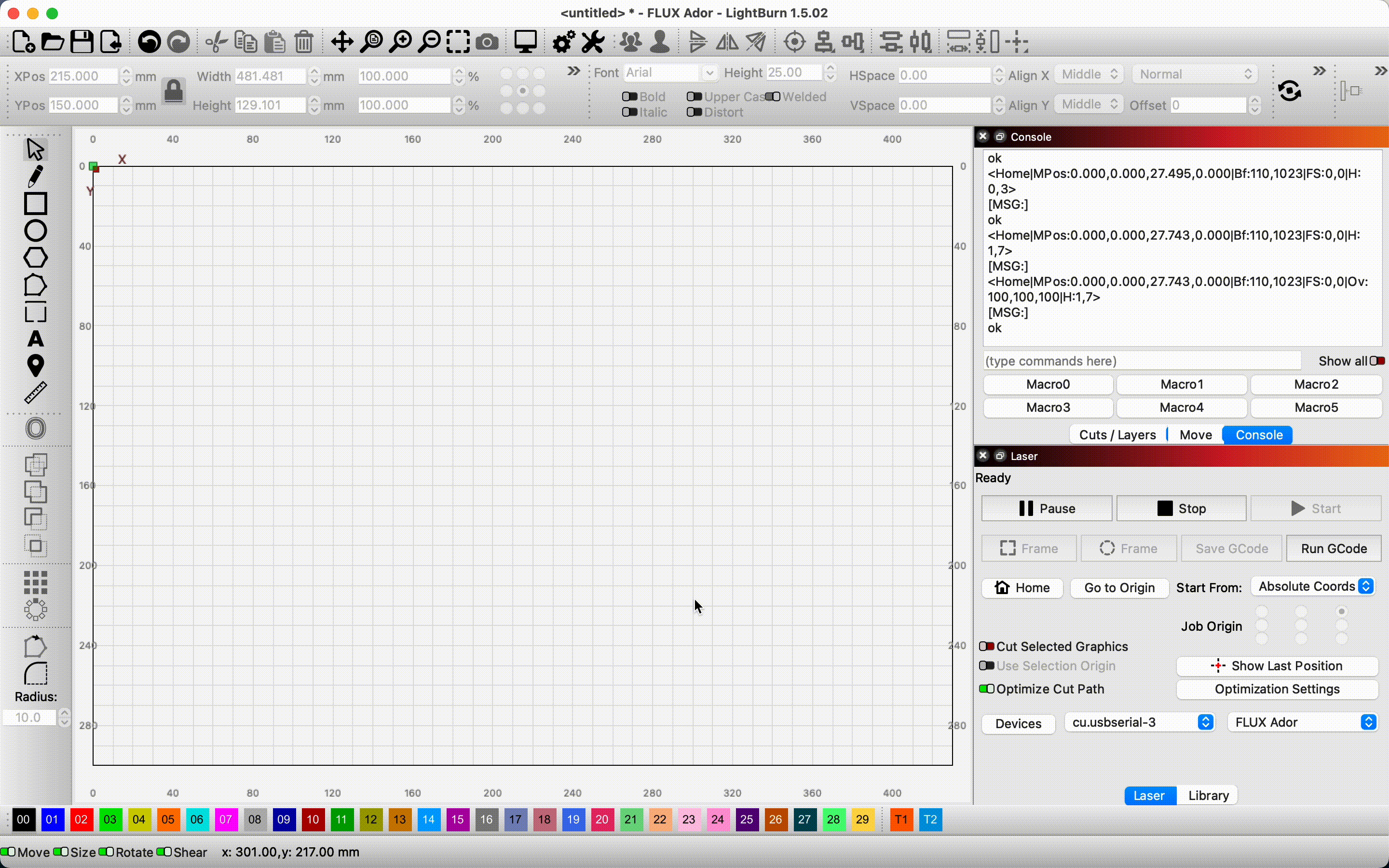

Feu clic a la icona de dalt per importar el fitxer, o arrossegueu i deixeu anar el fitxer directament a l'àrea de treball.
4. Configureu els paràmetres

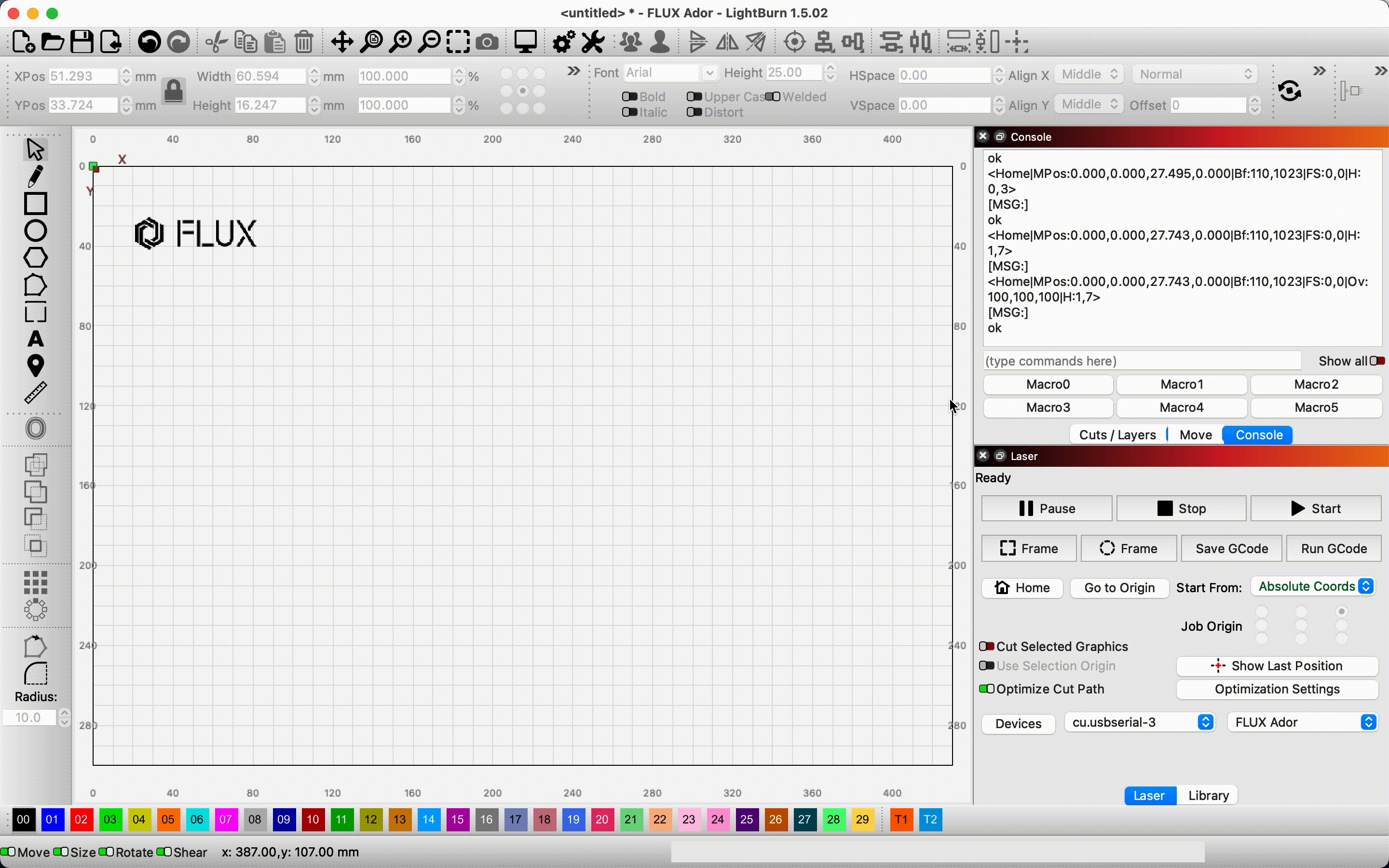

Feu clic a un patró o capa i configureu els paràmetres a la cantonada inferior dreta de Talls/Capes .

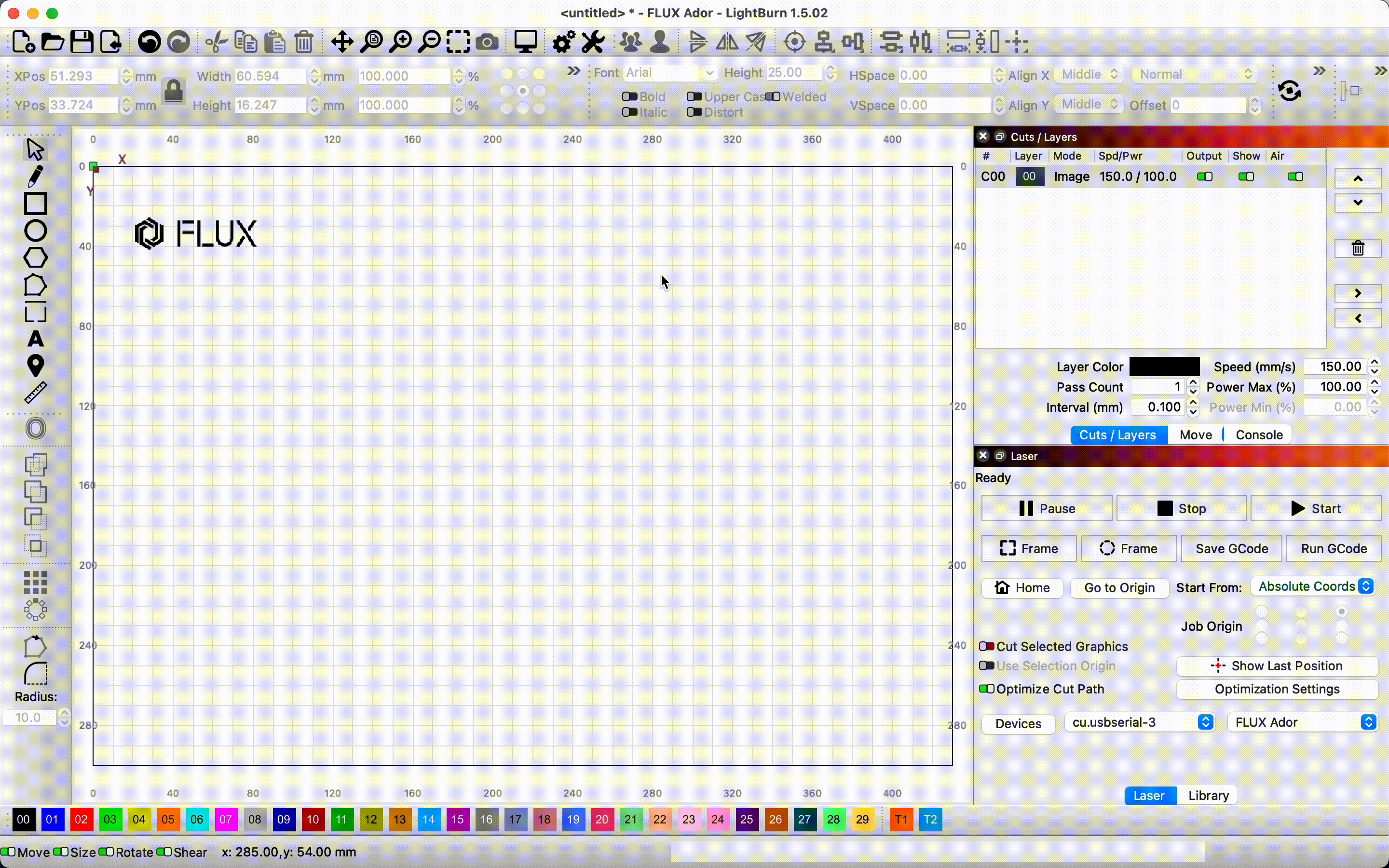

5. Activeu l'efecte "Sobreescaneig"
- Si la capa està configurada en mode "Omplir, Omplir + línia, Imatge o Omplir amb desplaçament" , us recomanem activar la funció "Sobreescaneig" .
- Feu doble clic a una capa per accedir a l' "Editor de configuració de tall". Activeu l'efecte de sobreescaneig i introduïu el percentatge.
Nota: Els paràmetres de configuració varien segons la velocitat i el material. Consulteu la "Configuració recomanada per als paràmetres del material" al final d'aquest article.
6. Establiu la posició d'inici
Seleccioneu "Coordenades absolutes" a la llista desplegable "Comença des de" a la pestanya Làser .
Nota: El funcionament de "Coordenades absolutes" és molt similar al de Beam Studio, per això el recomanem especialment als usuaris amb experiència amb Beam Studio.
Coordenades absolutes
La finestra principal d'edició que veieu representa l'àrea de treball de la vostra màquina. Tot el que col·loqueu en aquesta àrea es tallarà en la posició corresponent de la màquina.
7. Feu clic a "Inici" al panell Làser.
Després d'alliberar el motor, si heu fet algun moviment al capçal làser, recordeu prémer "Inici" per restablir la posició abans d'enviar el treball. En cas contrari, hi ha risc de col·lisió.
8. Previsualitzeu la posició de gravat

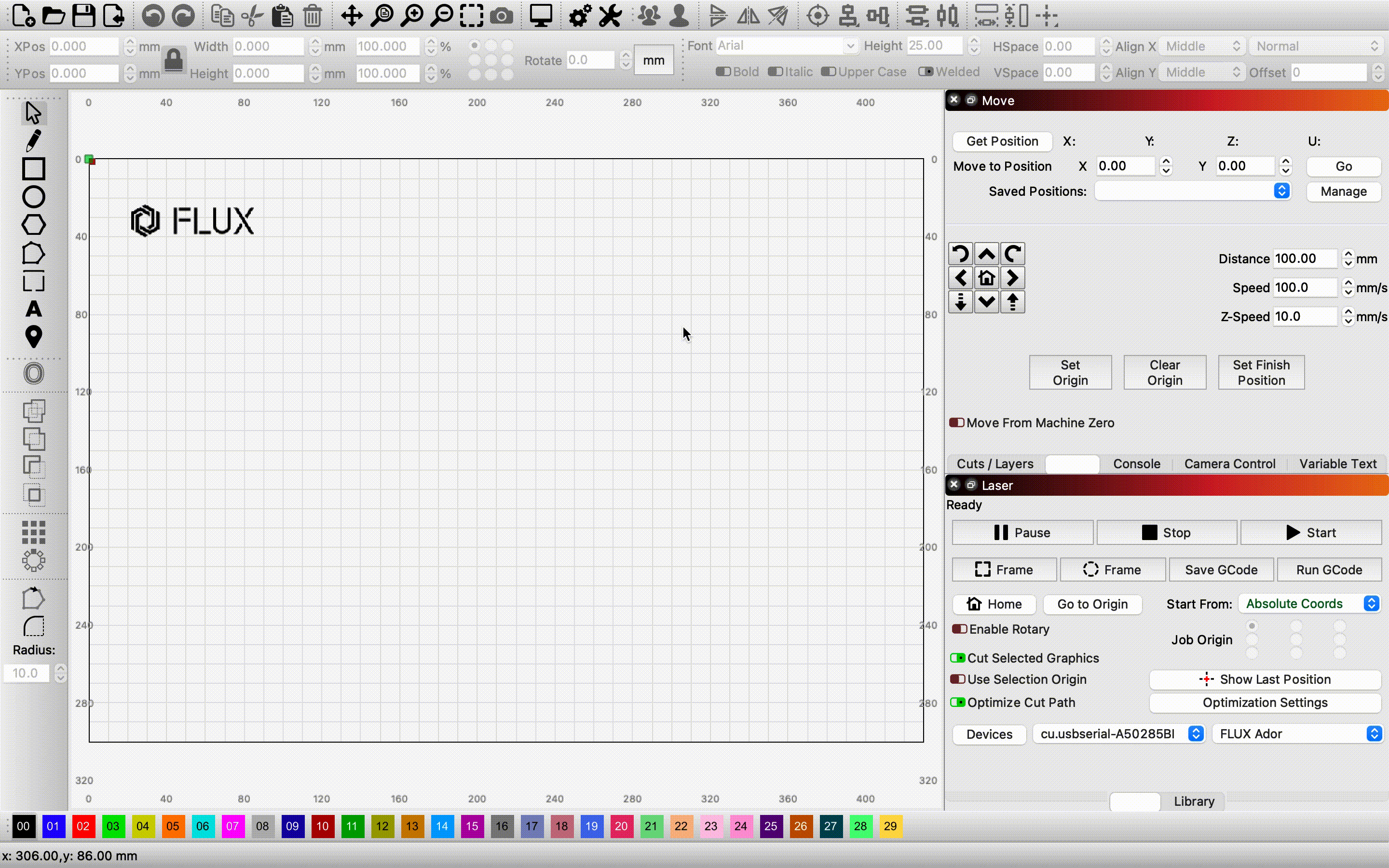

- Activeu "Habilita el botó d'activació del làser" in "Configuració del dispositiu".
- Feu clic a "D'acord" i reinicieu LightBurn (assegureu-vos de desar el fitxer actual abans de reiniciar).

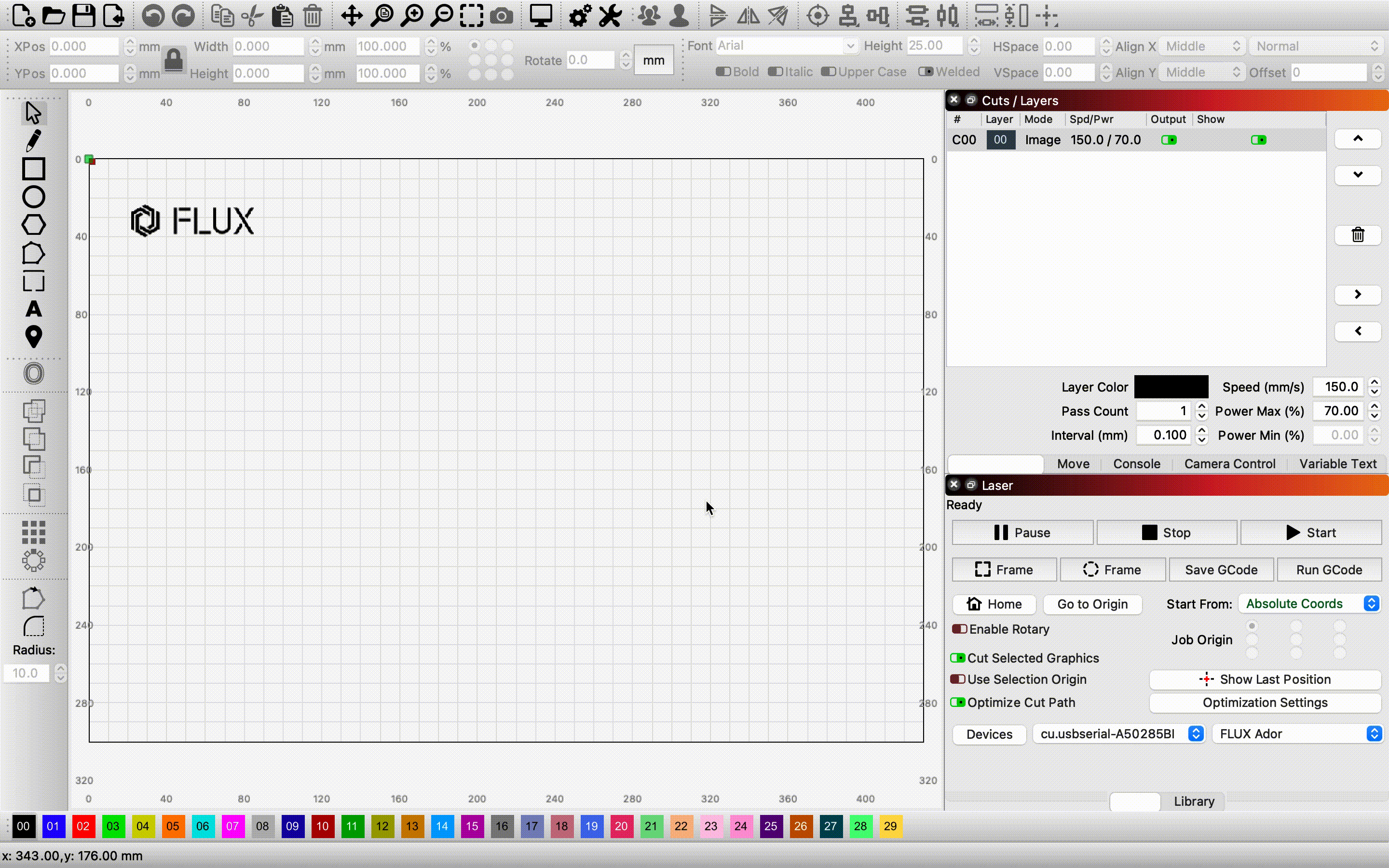

- Introduïu "m136p173" a la finestra "Consola" de la part dreta per activar el mòdul làser. (No emetrà llum.)

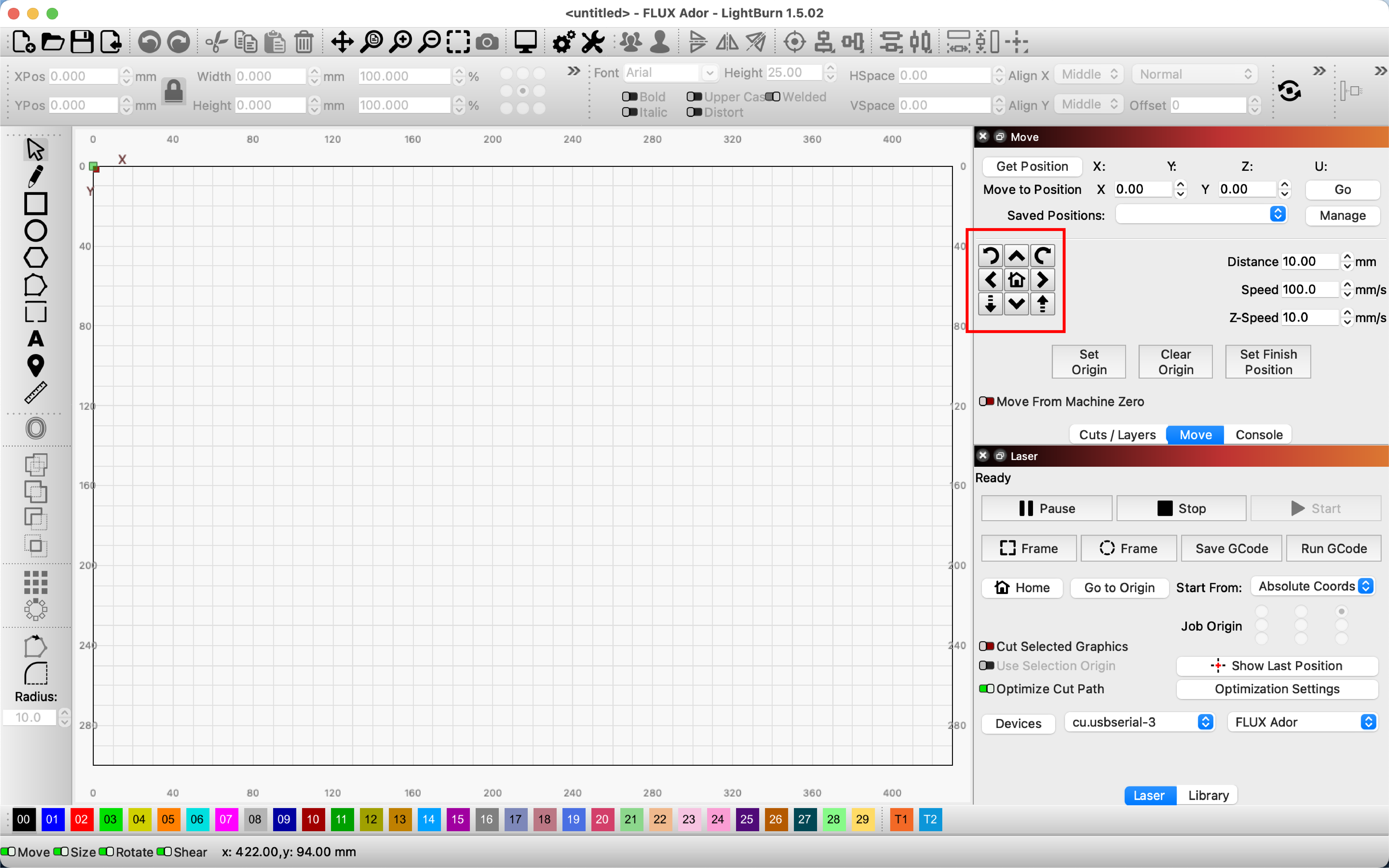

- Configureu el paràmetre de potència de foc a la "Moure" finestra de la dreta.

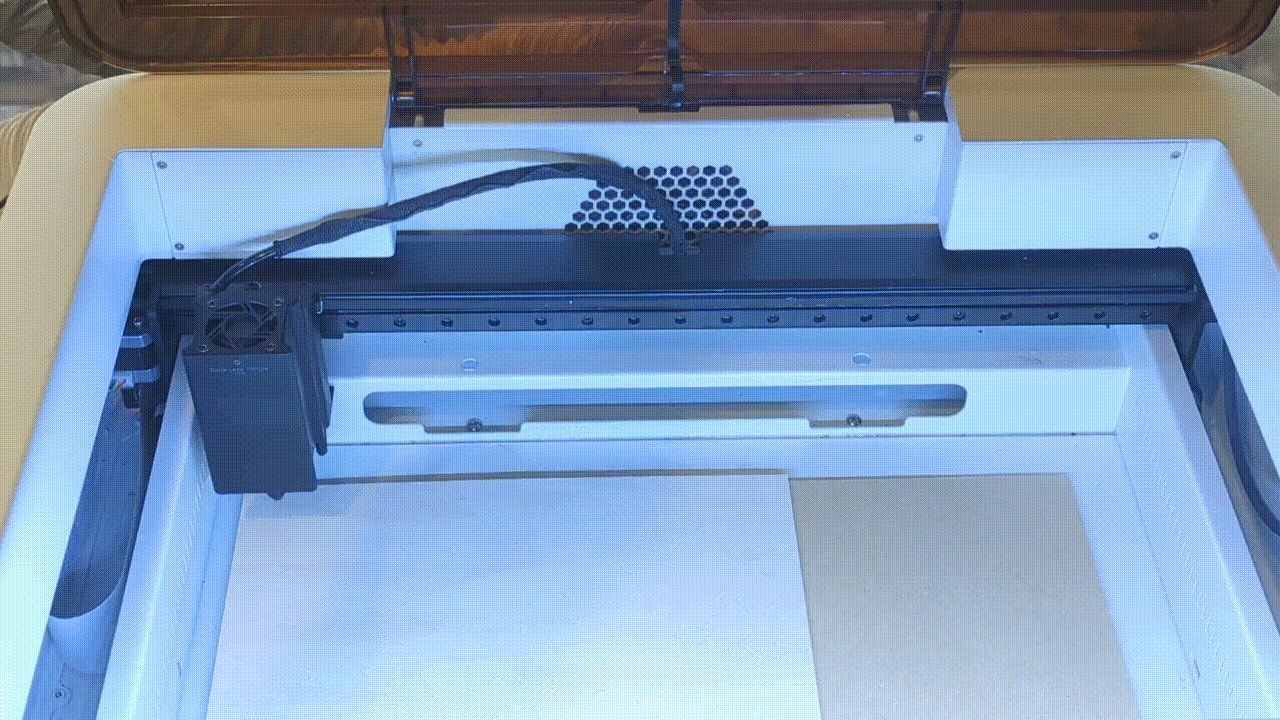

- Tanqueu la porta.
- Feu clic a "Foc" a la finestra "Moure" finestra i comproveu si la màquina emet llum làser (feu clic "Foc" de nou per apagar la llum làser després de comprovar-ho).
- Després de confirmar que la llum làser està disponible, seleccioneu el patró i feu clic a "Marc" mentre manteniu premuda la tecla "Maj" per veure si el patró es gravarà a la posició esperada.

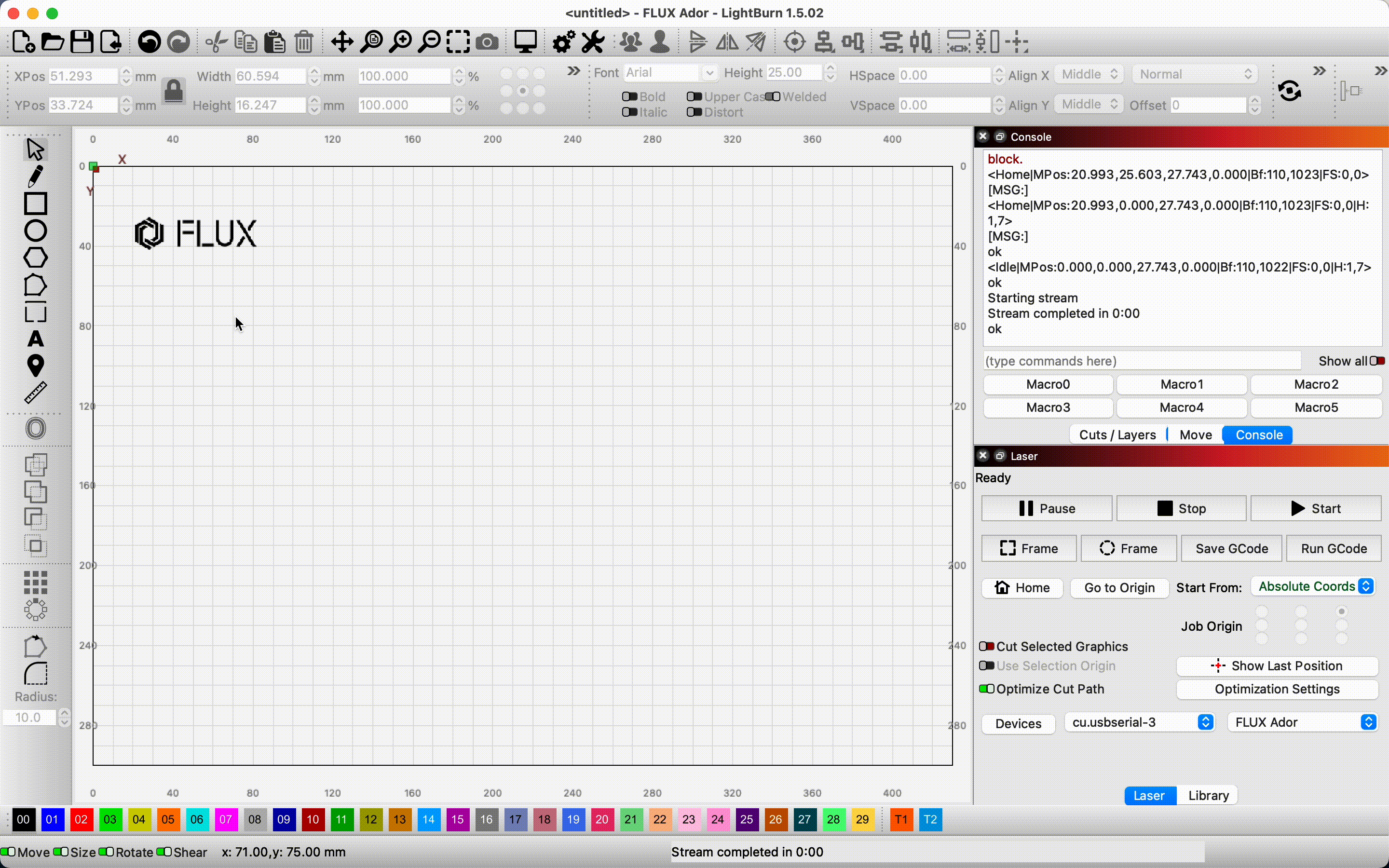

9. Feu clic a Inici i envieu la tasca
Seleccioneu la imatge i feu clic a "Inicia" a la pestanya Làser pestanya per enviar el treball.
Avís: Si es desconnecta el cable mentre s'executa el projecte, s'aturarà l'operació. Assegureu-vos que el cable estigui ben connectat durant l'execució del treball.

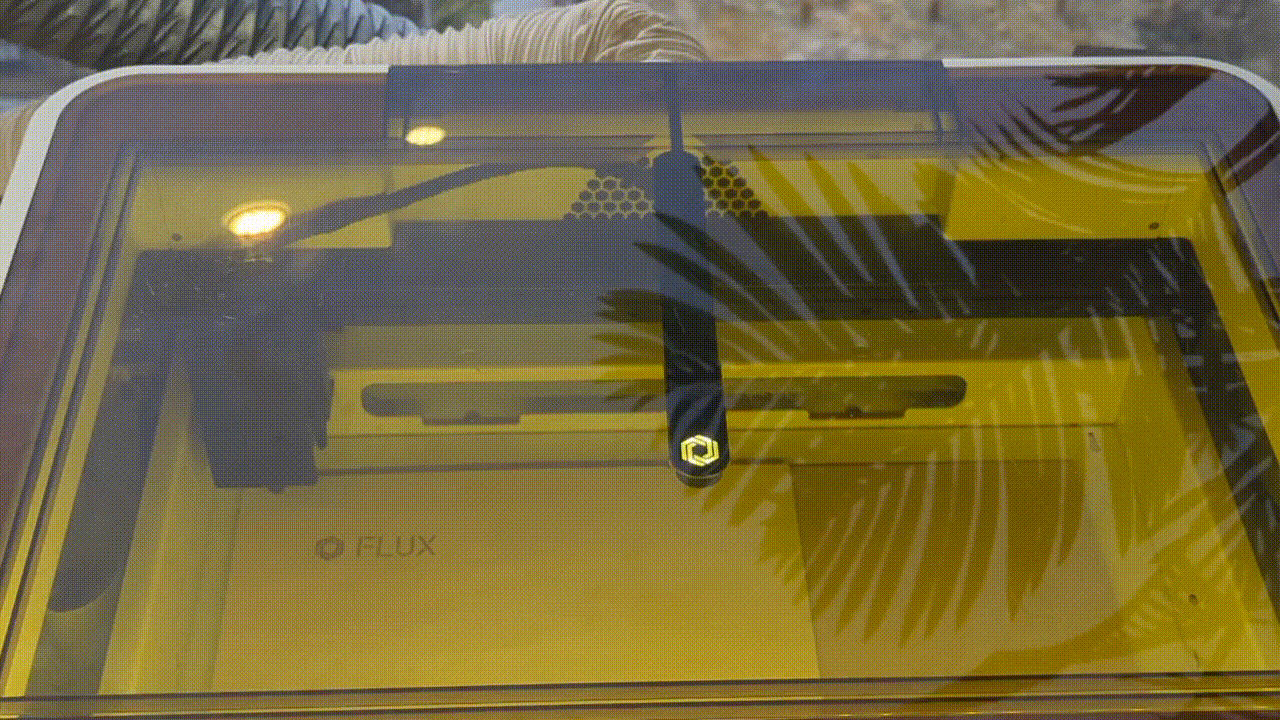

10. Resultats del gravat
Nota: Si el resultat del gravat és borrós, poc nítid o de color clar, comproveu si el capçal làser està enfocat correctament.
____________________________________________________________________________________
A més de les coordenades absolutes, hi ha altres opcions per indicar a LightBurn com col·locar el patró dins de l'àrea de treball de la màquina.

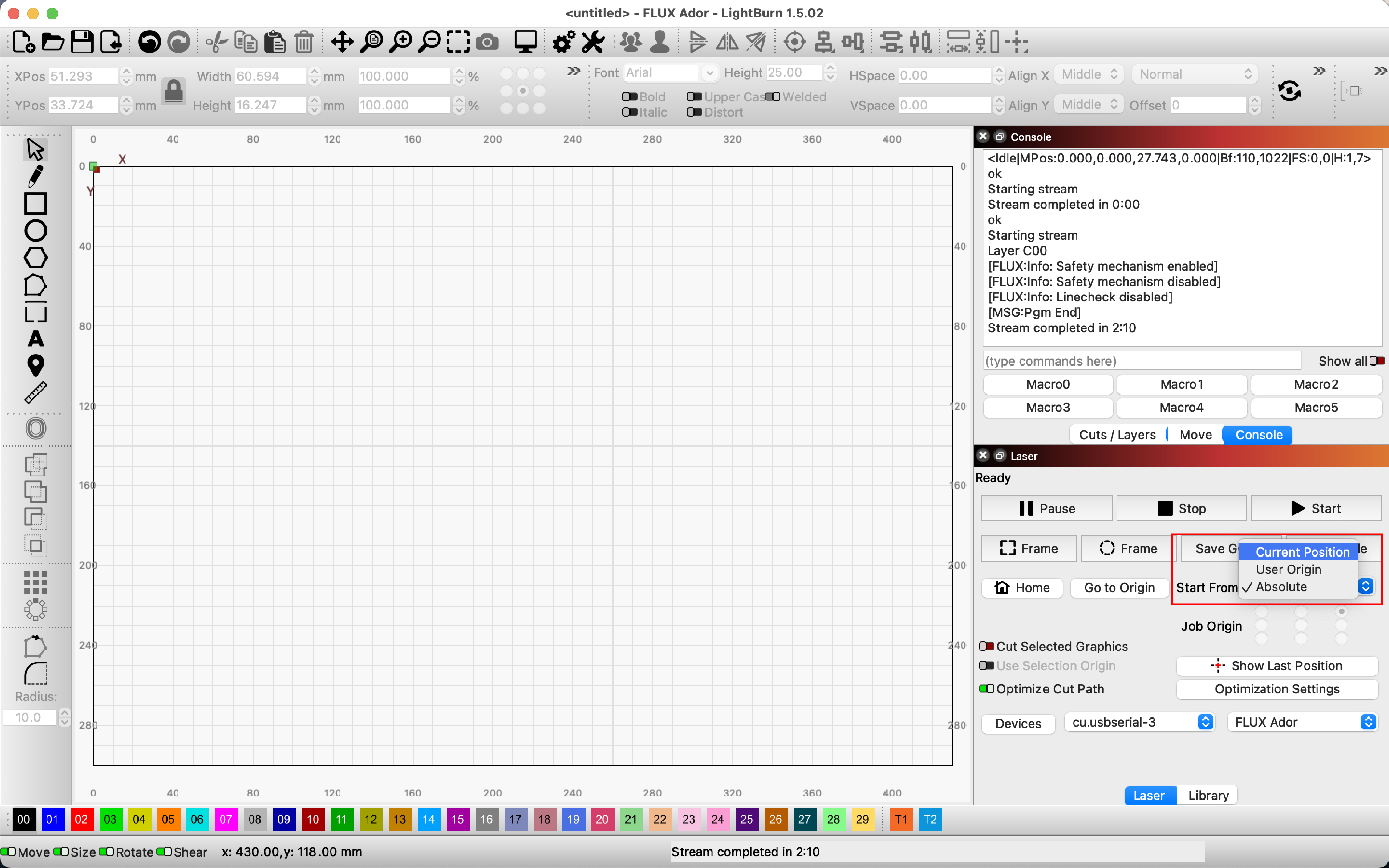

Posició actual
El treball talla / grava en funció de la posició actual del capçal làser.
Origen del treball
Configuració "Origen del treball" indicarà a LightBurn com posicionar el treball en relació amb el làser.
(L'indicador verd "Origen del treball" que es mostra a la finestra d'edició principal es mourà quan canvieu la configuració.)
____________________________________________________________________________________
Configuració recomanada per als paràmetres del material
Làser de díode de 10W
| material | Potència | Velocitat | Executa | Sobreescaneig | |
| Fusta | Tall de 3 mm | 100.0 % | 6.0 mm/s | 1 vegada | - |
| Fusta | Tall de 5 mm | 100.0 % | 3.0 mm/s | 1 vegada | - |
| Fusta | Gravat | 100.0 % | 150.0 mm/s | 1 vegada | 9.4% |
| Acrílic | Tall de 3 mm | 100.0 % | 2.0 mm/s | 1 vegada | - |
| Acrílic | Tall de 5 mm | 100.0 % | 2.0 mm/s | 2 vegades | - |
| Acrílic | Gravat | 75.0 % | 150.0 mm/s | 1 vegada | 9.4% |
Làser de díode de 20 W
| material | Potència | Velocitat | Executa | Sobreescaneig | |
| Fusta | Tall de 3 mm | 100.0 % | 8.0 mm/s | 1 vegada | - |
| Fusta | Tall de 5 mm | 100.0 % | 4.0 mm/s | 1 vegada | - |
| Fusta | Gravat | 60.0 % | 150.0 mm/s | 1 vegada | 9.4% |
| Acrílic | Tall de 3 mm | 100.0 % | 4.0 mm/s | 1 vegada | - |
| Acrílic | Tall de 5 mm | 100.0 % | 2.0 mm/s | 1 vegada | - |
| Acrílic | Gravat | 50.0 % | 150.0 mm/s | 1 vegada | 9.4% |
