Ador - Installation af printmodul

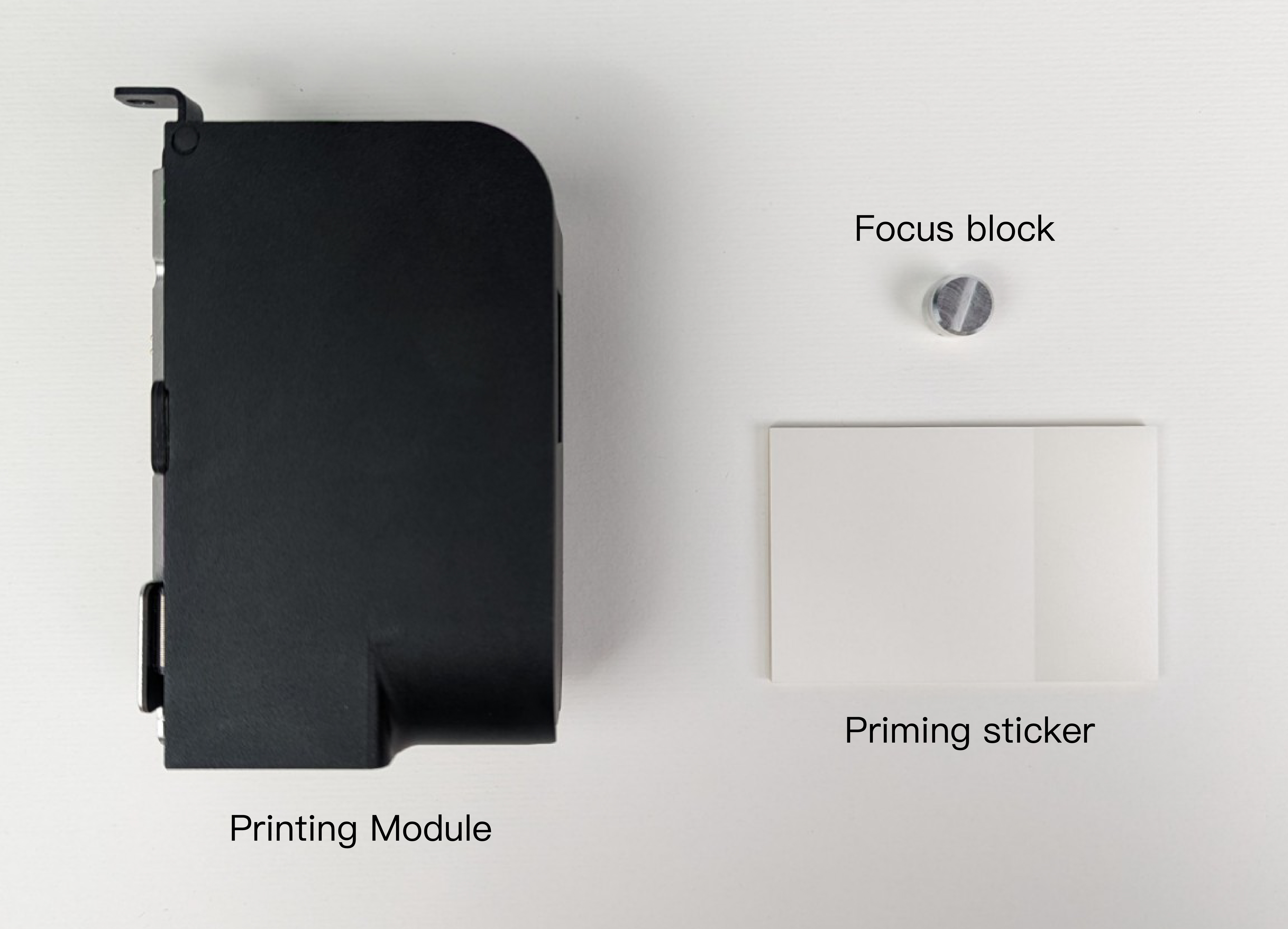

Hvad indeholder kassen?

• Printmodul
• Fokusblok (8 mm)
• Priming-mærkat

Installationsvejledning

Sørg for at opdatere til den nyeste version af Beam Studio og Ador-firmware. Du kan opdatere din firmware ved at følge 'Firmware-opdatering' vejledningen i Ador Help Center.

Installation af printmodul

1. Løsn fingerskruen 『A』 på moduladapteren 『B』.
2. Ret prikken 『C』 på printmodulet mod oplåsningsikonet 『D』 på moduladapteren, og indsæt det ned til låseikonet.
3. Spænd fingerskruerne 『A』 tilbage på moduladapteren.

Efter installationen skal du gennemføre Kalibrering af printmodul før du begynder at printe.

Start udskrivning

1. Placer materialet inde i maskinen

2. Før fokusering: Flyt printmodulet hen over materialet. Sørg for at placere Fokusblok under Adors fokuseringssonde til autofokusfunktionen.

*Bemærk: Udfør ikke autofokusfunktionen uden at bruge fokusblokken. Dette kan beskadige printhovedet.

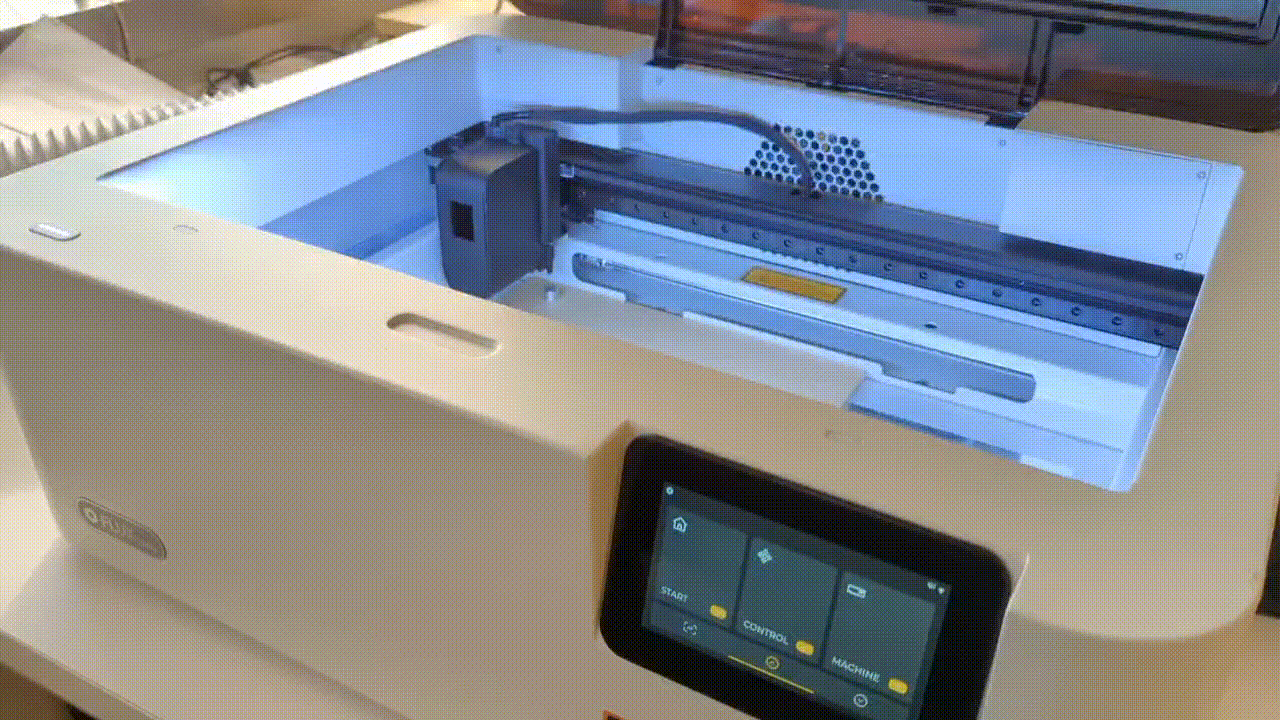

3. Start fokusering:
Klik to gange på fokusknappen på venstre side af maskinen eller hold 'AF'-knappen på betjeningspanelet nede. Derudover vises en advarsel på displayet for at sikre, at fokusblokken er placeret korrekt. Klik venligst på 'Fortsæt' for at gå videre. Fokuseringen er afsluttet, når printmodulet berører materialet og bevæger sig opad. Sørg for, at fokuseringsafstanden er korrekt før hver udskrivning.


a. Hold 'AF'-knappen på betjeningspanelet nede:

b. Dobbeltklik på fokusknappen på venstre side af maskinen:

4. Placer priming-klistermærket: Tag et priming-klistermærke og placer det på det ubrugte arbejdsområde.

5. Fjern fokusblokken og luk lågen

6. Start den nyeste version af Beam Studio på din computer.

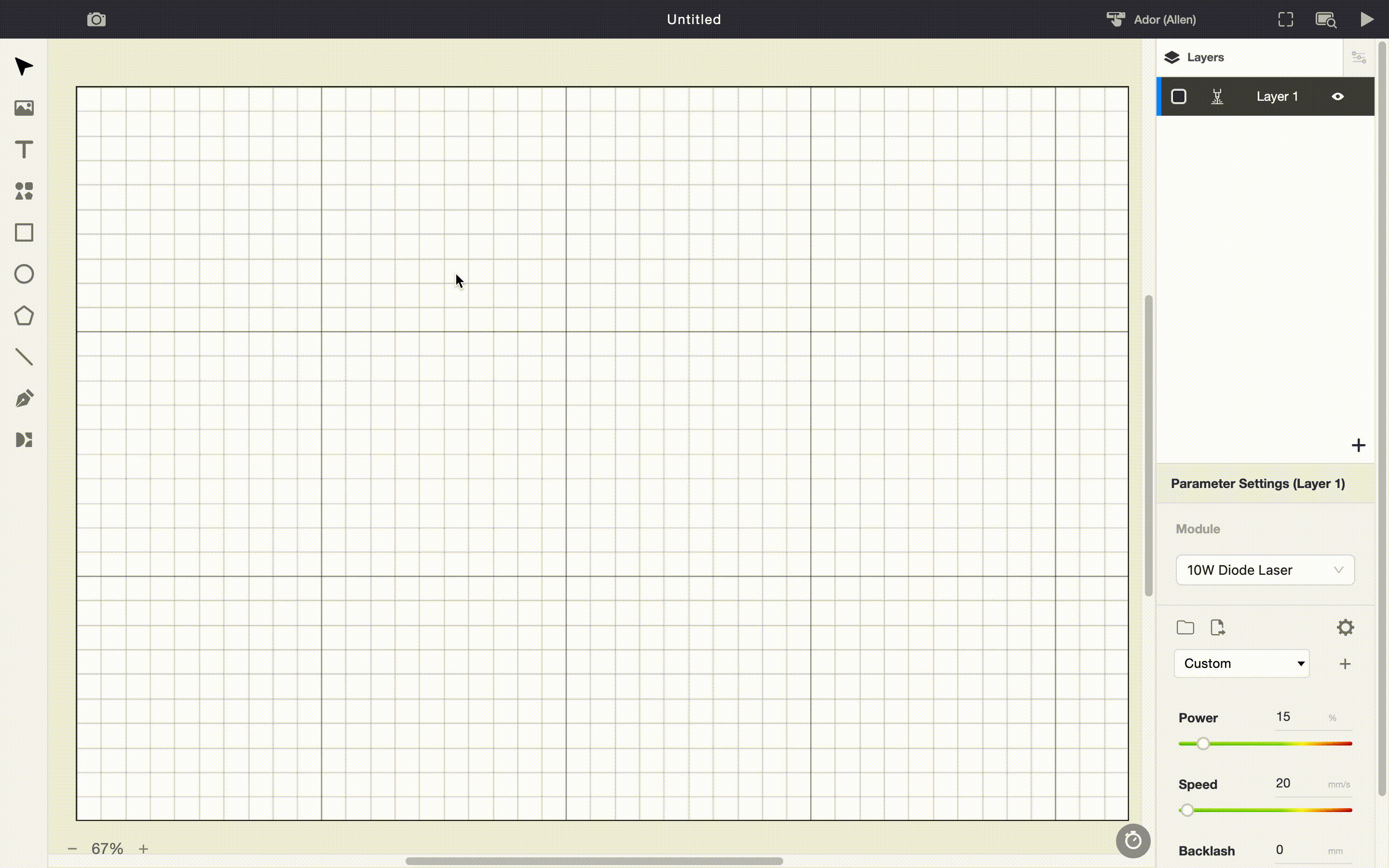

7. Importer eksempelfilen: Vælg 'Fil' > 'Eksempler' > Eksempel på Ador-udskrivning - enkelt farve

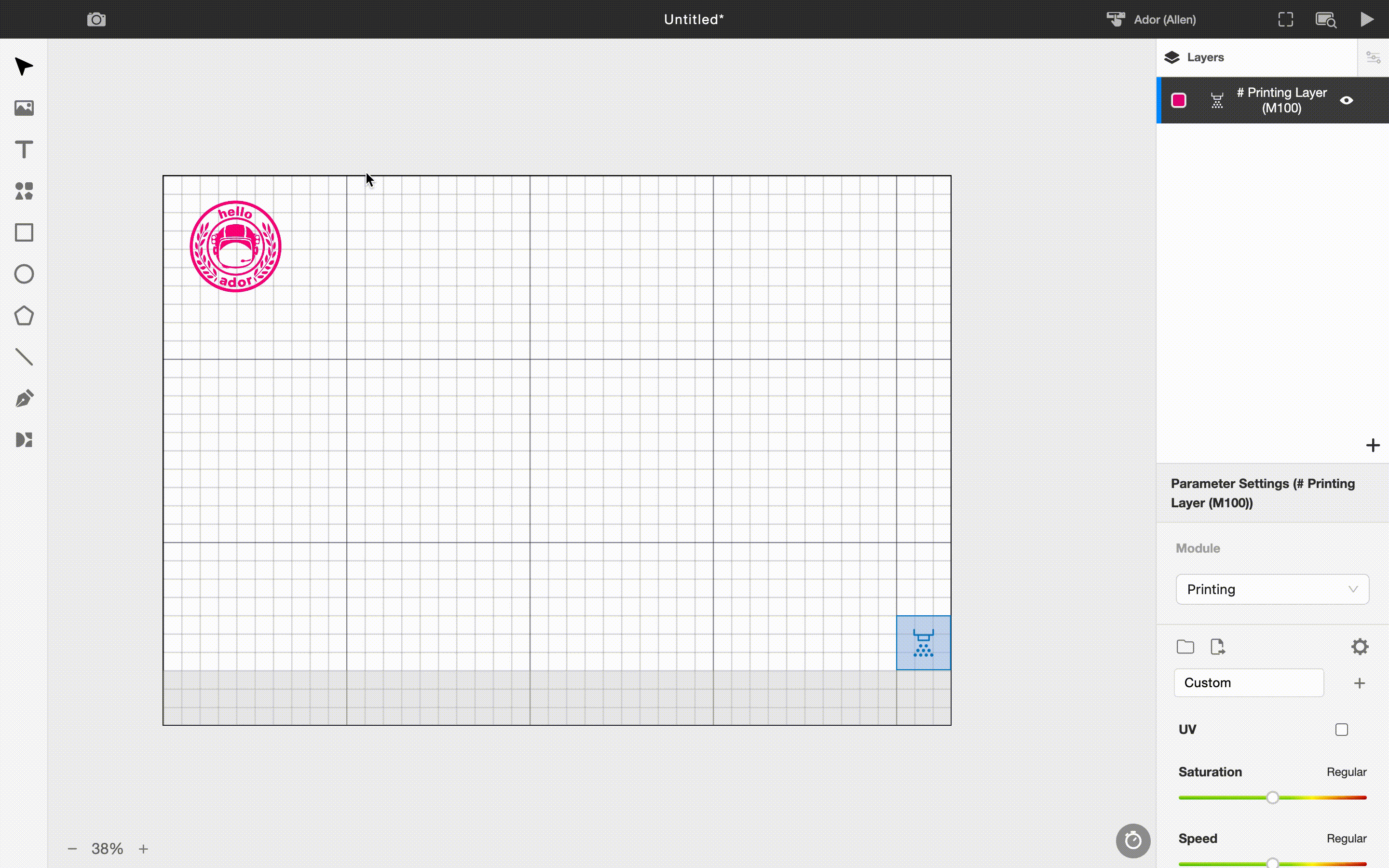

8. Forhåndsvis graveringspositionen: Klik på kameraikonet øverst til venstre, vælg maskinnavnet, og du vil fuldføre forhåndsvisningen.

9. Flyt prøven og priming-området: Træk og slip billedet til den ønskede udskrivningsposition. Priming-området skal flugte med priming-mærkaten.

10. Installer Magenta blækpatronen:

a. Ryst forsigtigt blækpatronen.

b. Fjern beskyttelsesclipsen.

c. Rengør skrivehovedet med fnugfrie klude sprayet med alkohol (over 99% anbefales).
Bemærk rengøringsretningen, som skal være i én retning; undgå at tørre frem og tilbage.

d. Installer blækpatronen i printmodulet.

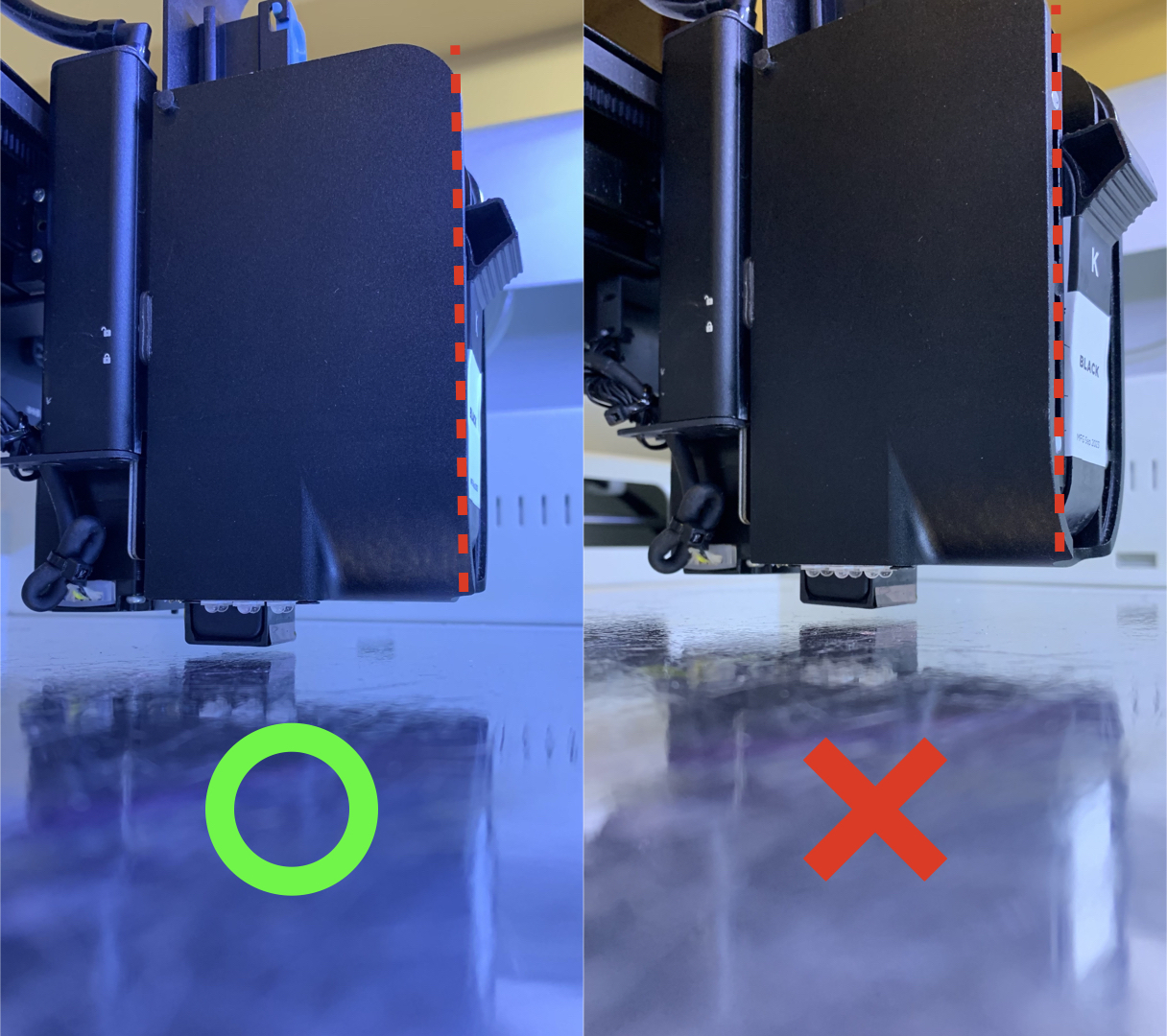

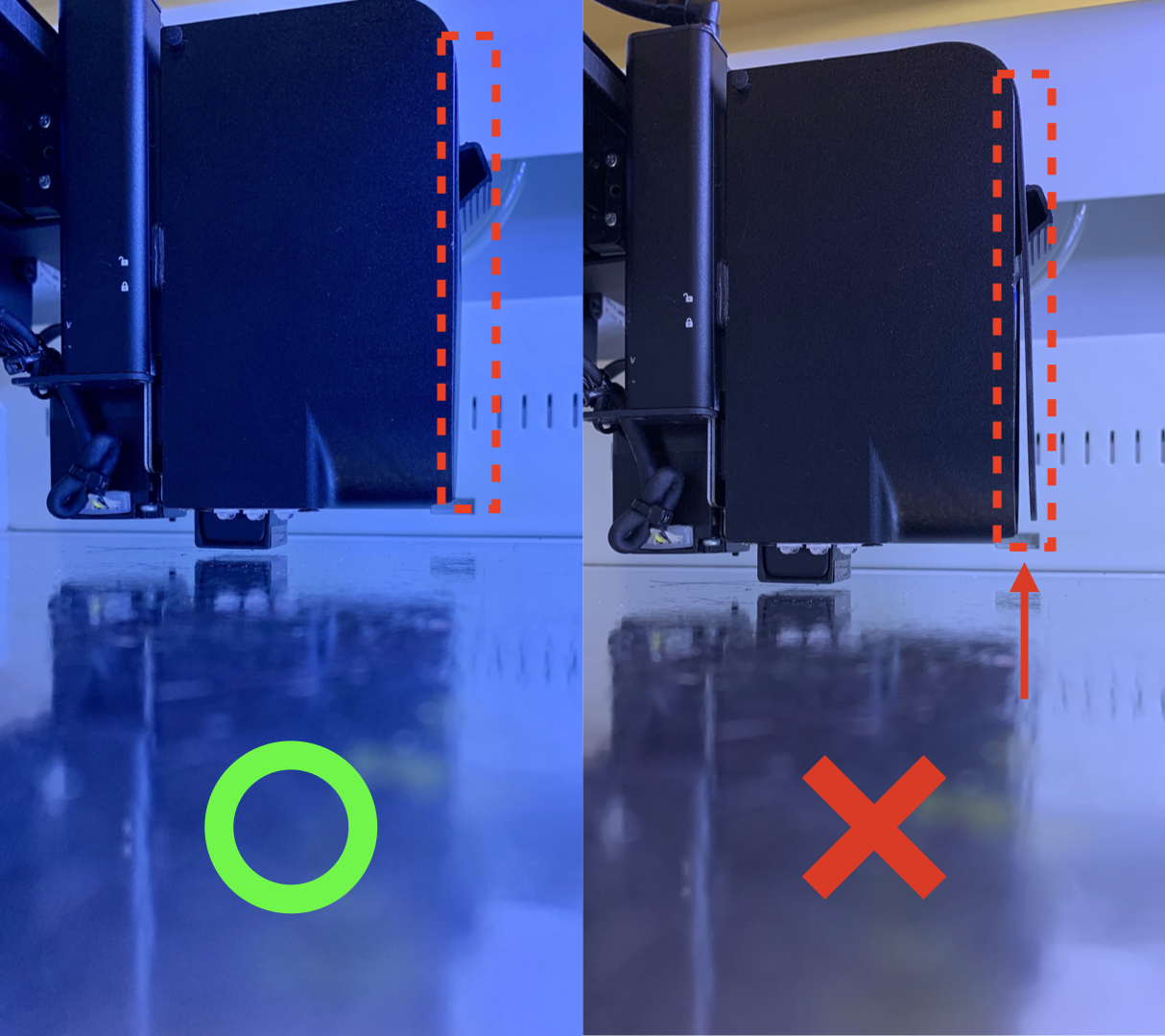

Sørg for, at blækpatronen er installeret korrekt, og at modulets låg er helt lukket.

11. Luk lågen:

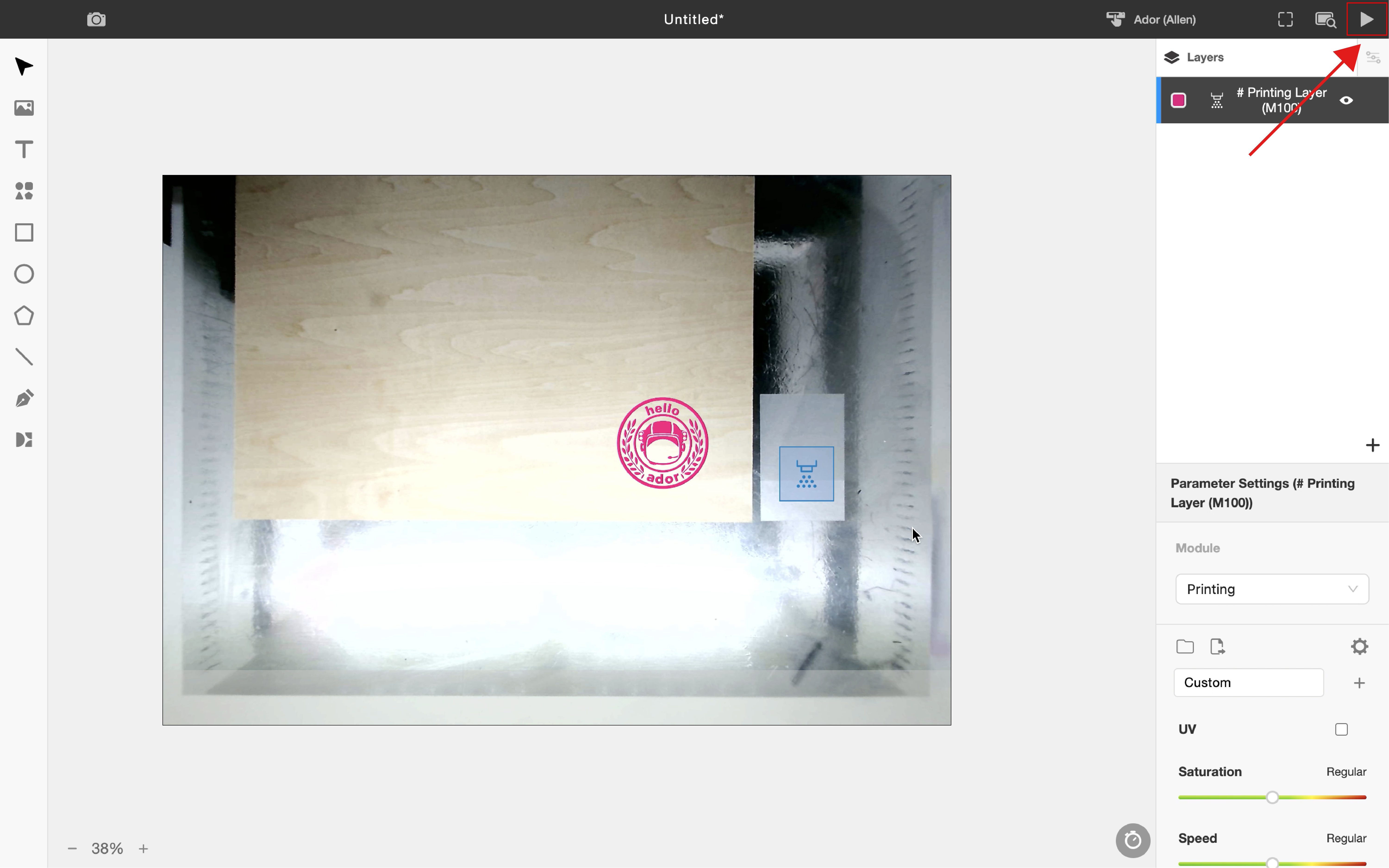

12. Send filen: Klik på pil-knappen i øverste højre hjørne for at sende filen.

*Bemærk: Fjern ikke printmodulet eller blækpatronen, mens maskinen kører.

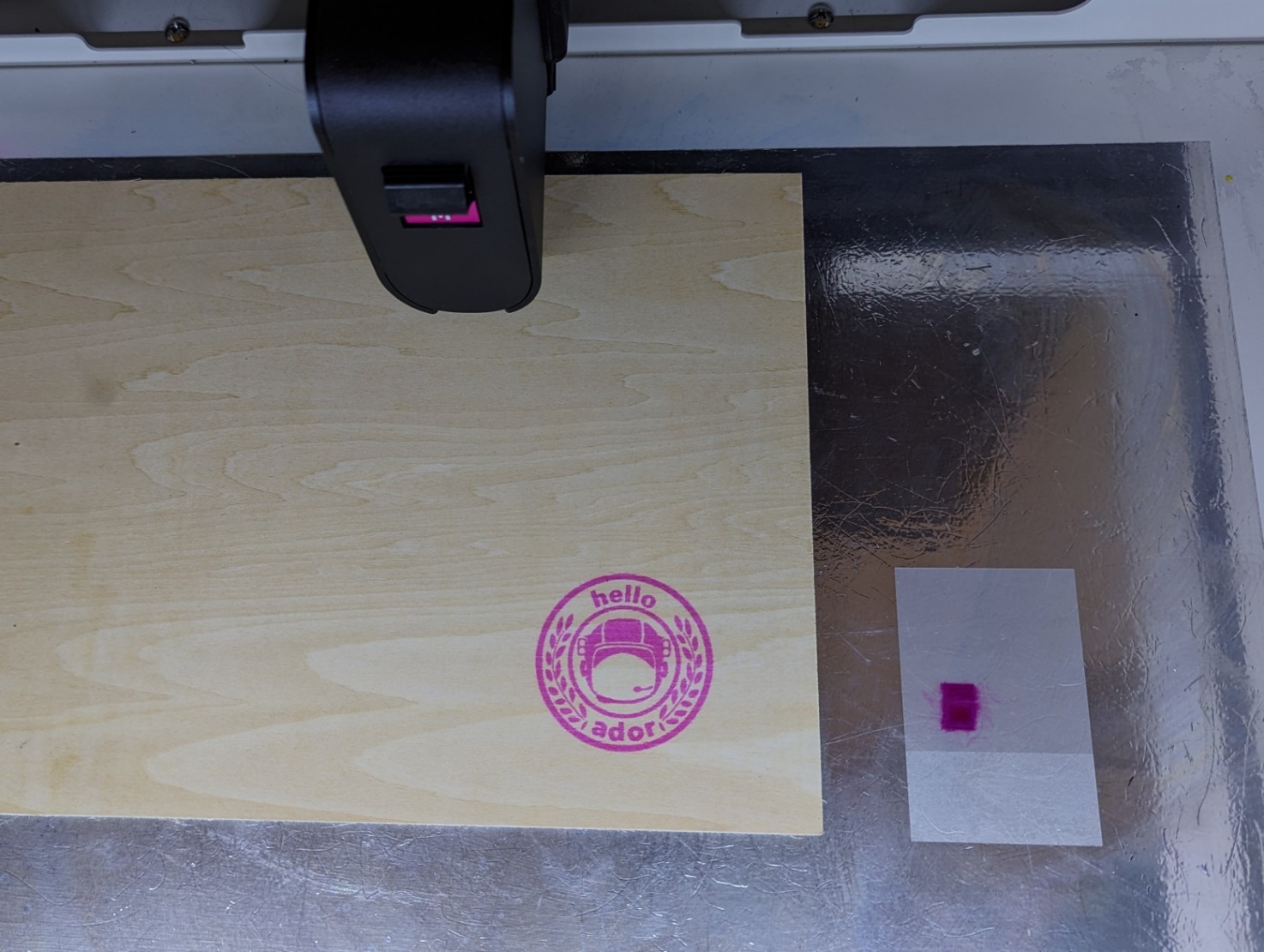

13. Efter udskrivning skal du rengøre skrivehovedet igen på samme måde og derefter sætte beskyttelsesclipsen på igen.

Hvis udskrivningsresultatet er sløret, utydeligt eller lyst i farven, skal du kontrollere, om laserhovedet er fokuseret korrekt.
Hvis dette er korrekt, bedes du kontrollere materialets egnethed/parametre og finde fejlfindingsvejledningen her: Ador - Ikke-optimale udskriftsresultater/Fejljusteret udskriftsresultat
