FLUX Chuck Rotary brugervejledning

FLUX Support Team
  • Opdateret

Beskrivelse

Denne artikel vil hjælpe dig med at blive fortrolig med rotationsenheden, før du påbegynder din første opgave. Den giver en omfattende vejledning og forklaringer for hver komponent, samt dækker metoderne til at fastholde forskellige genstande. Følg venligst indholdet nedenfor for yderligere detaljer.

Indholdsfortegnelse

  1. Udpakning
  2. Hardware-interface
  3. Fastspænding af emner
  4. Andet tilbehør (skal købes separat)
  5. Start gravering
  6. Vejledning til udskiftning af dele

1. Udpakning

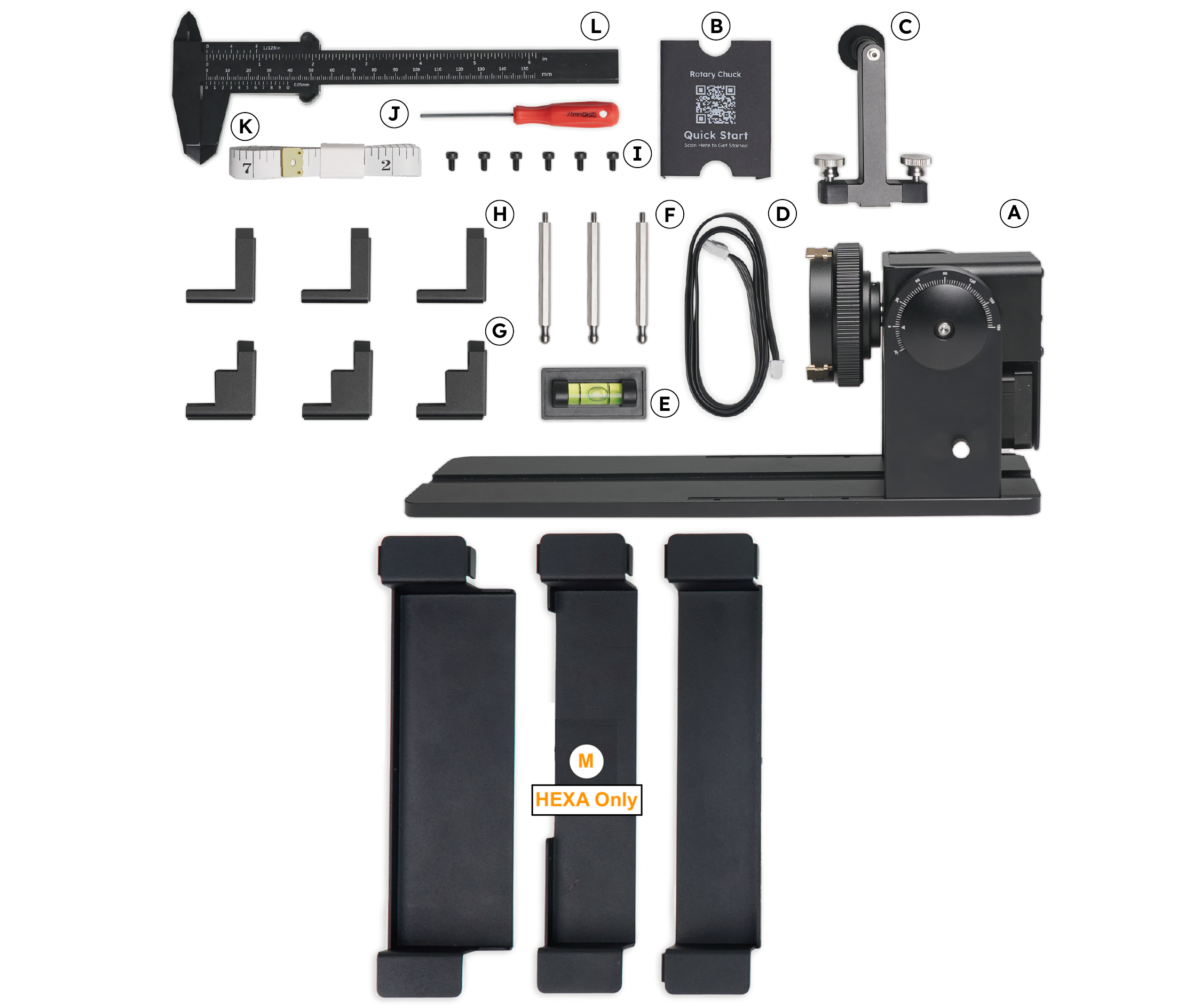

# Varebeskrivelse Antal
A FLUX Chuck Rotary tilbehør
(Hovedenheden af rotationstilbehøret.) 		1 stk.
B Lynvejledning QR-kode
(Hovedenheden af rotationstilbehøret.)
 		1 stk.
C

Endestøttesæt (Støtte x 1 stk. + Fingerskruer x 2 stk.)
(Dette støttesæt bruges primært til kugleformede genstande og korte, tunge genstande)

 1 sæt
D

Tilslutningskabel
(Dette kabel forbinder rotationsenheden med maskinen.
Til Ador, Beambox 2 og beamo medfølger et 6-pin til 7-pin kabel.
Til HEXA og Lazervida medfølger et 4-pin til 4-pin kabel.

 1 stk.
E Minivaterpass
(Vaterpasset er et værktøj til at nivellere genstanden før en opgave påbegyndes for at sikre et perfekt fokus på genstandens overflade.) 		3 stk.
F Sekskantede kæber
(Kæberne monteres på rotationsenheden for at gribe genstanden fast. De sekskantede kæber bruges specifikt til mindre genstande. Se installationsvejledningen) 		3 stk.
G Trinkæber
(Kæberne monteres på rotationsenheden for at gribe genstanden fast. Trinkæberne bruges specifikt til genstande i standardstørrelse. Se installationsvejledningen) 		3 stk.
H L-formede kæber
(Kæberne monteres på rotationsenheden for at gribe genstanden fast. De L-formede kæber bruges specifikt til større genstande. Se installationsvejledningen.) 		6 stk.
I M3 unbrakoskrue (2,5 mm)
(Unbrakoskruerne bruges til at fastgøre kæberne på rotationsenheden nævnt ovenfor.) 		1 stk.
J Unbrakonøgle (2,5 mm)
(Dette værktøj bruges til at montere eller afmontere dele på rotationsenheden.) 		1 stk.
K

Blødt målebånd
(Det bløde målebånd måler objektets dimensioner, som skal indtastes i softwaren, før en opgave påbegyndes.)

 1 stk.
L Skydelære
(Skydelæren måler objektets dimensioner, som skal indtastes i softwaren, før en opgave påbegyndes.) 		1 stk.
M HEXA roterende holdere
(Disse metalholdere leveres kun med HEXA og vil også blive brugt i HEXA. Instruktioner for holderne vil blive dækket på HEXAs individuelle side.) 		3 stk.

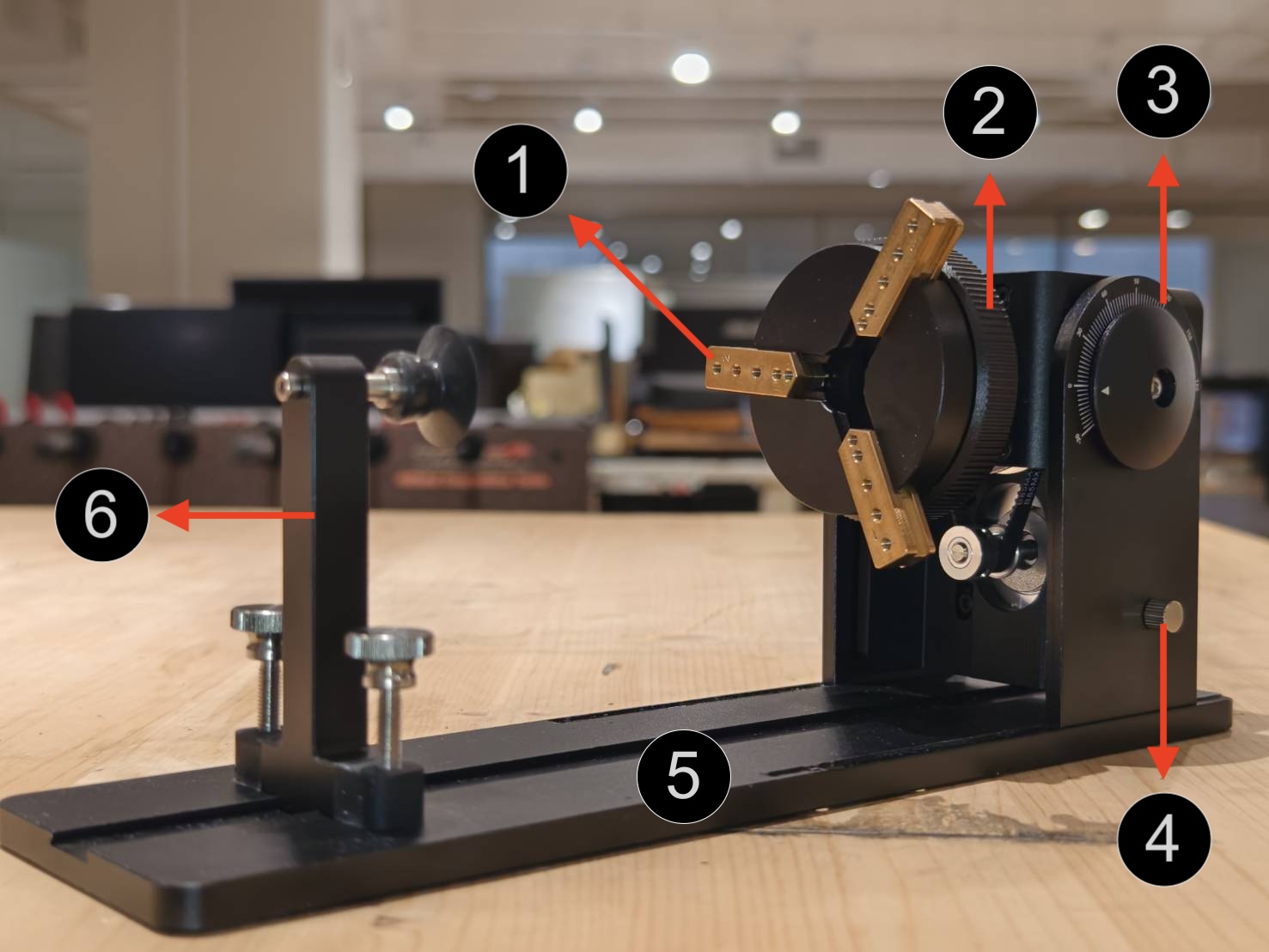

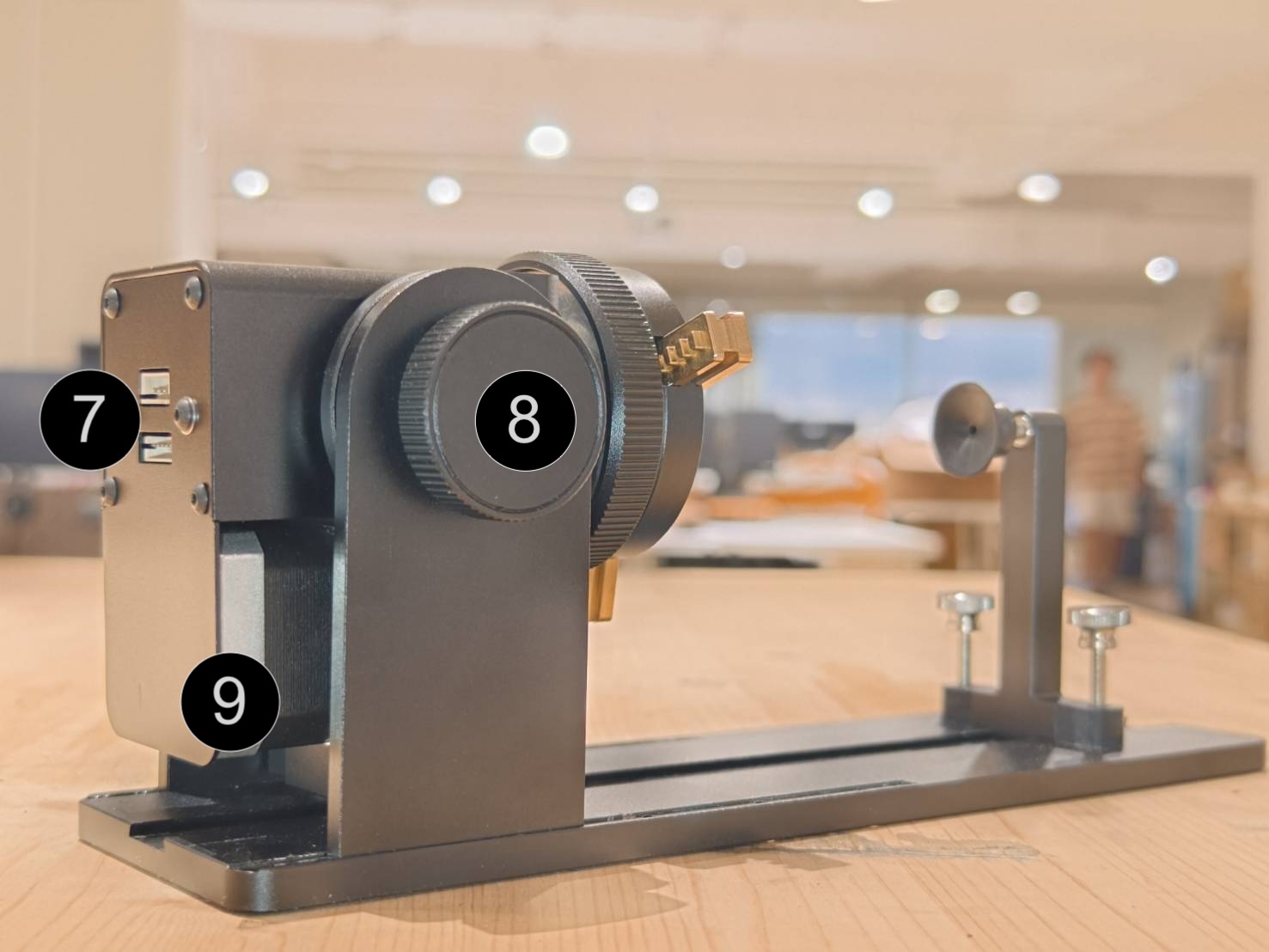

2. Hardware-grænseflade

1 2 3 4 5 6

7 8 9

Tilbage til toppen



2.1. Kæbeholdere

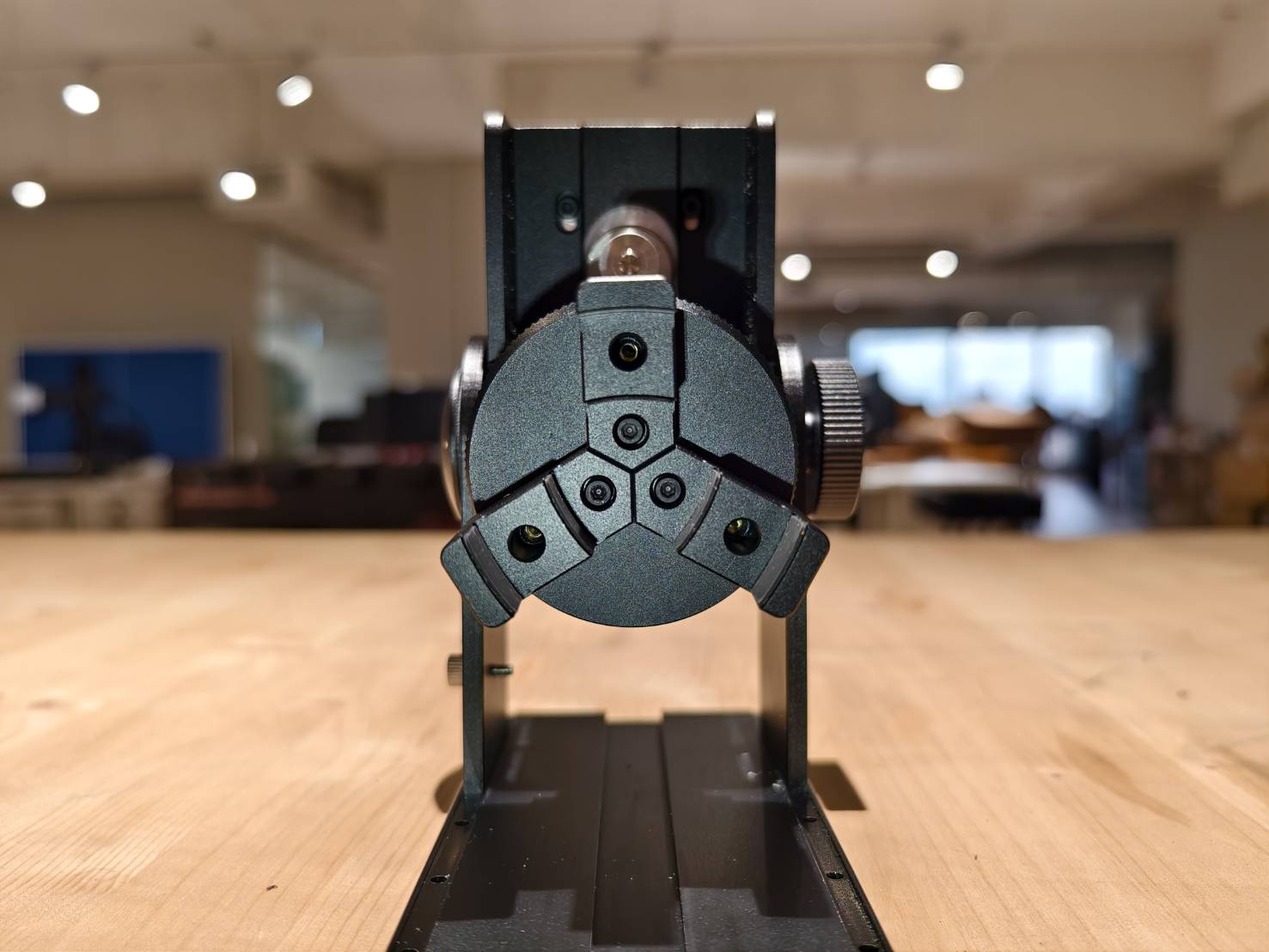

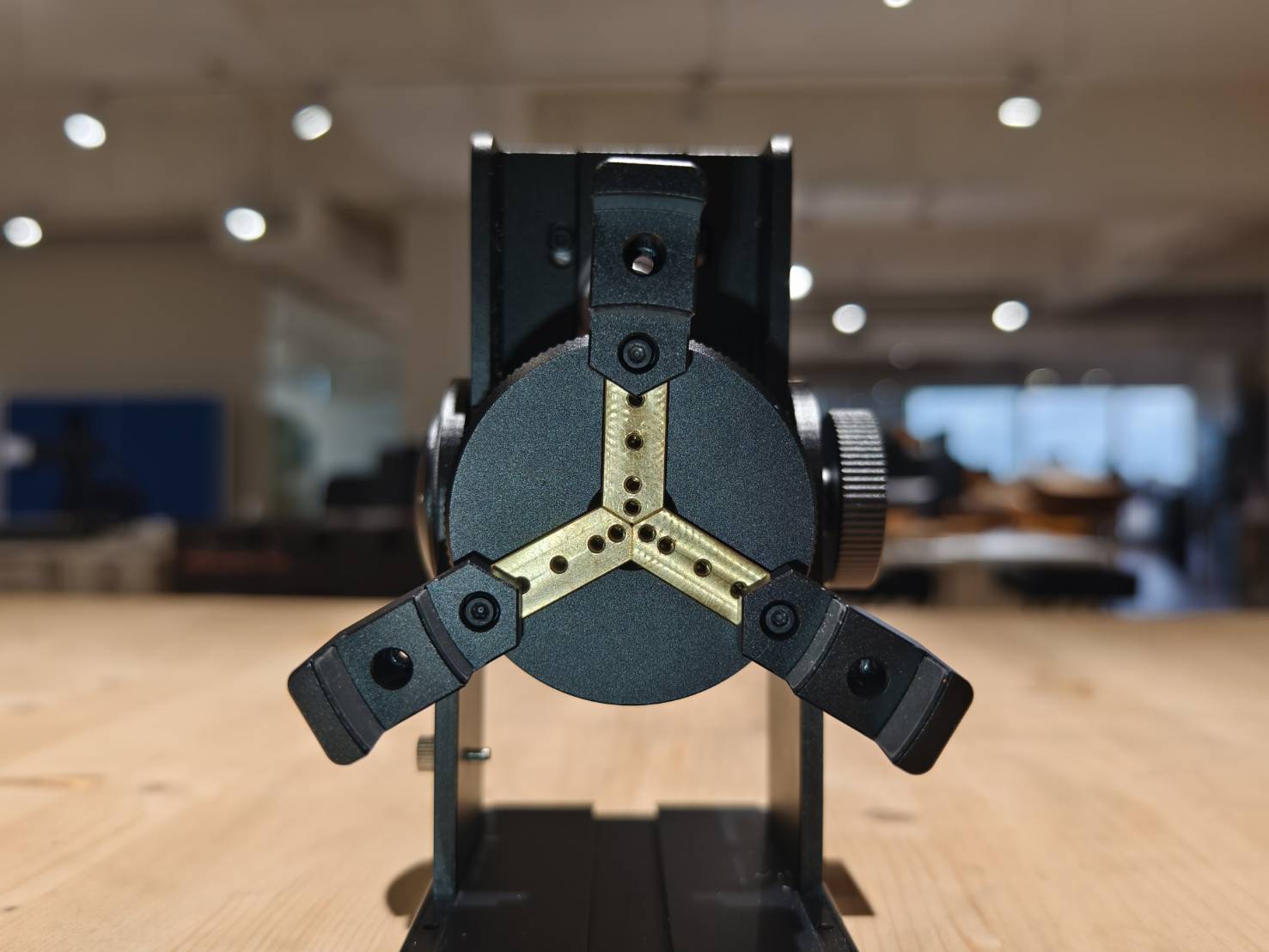

Der er tre kæbesæder på rotationsenheden. Kæberne placeres på disse og skrues fast.


Kæber monteret Kæber afmonteret

Tilbage til 2. Hardware-grænseflade

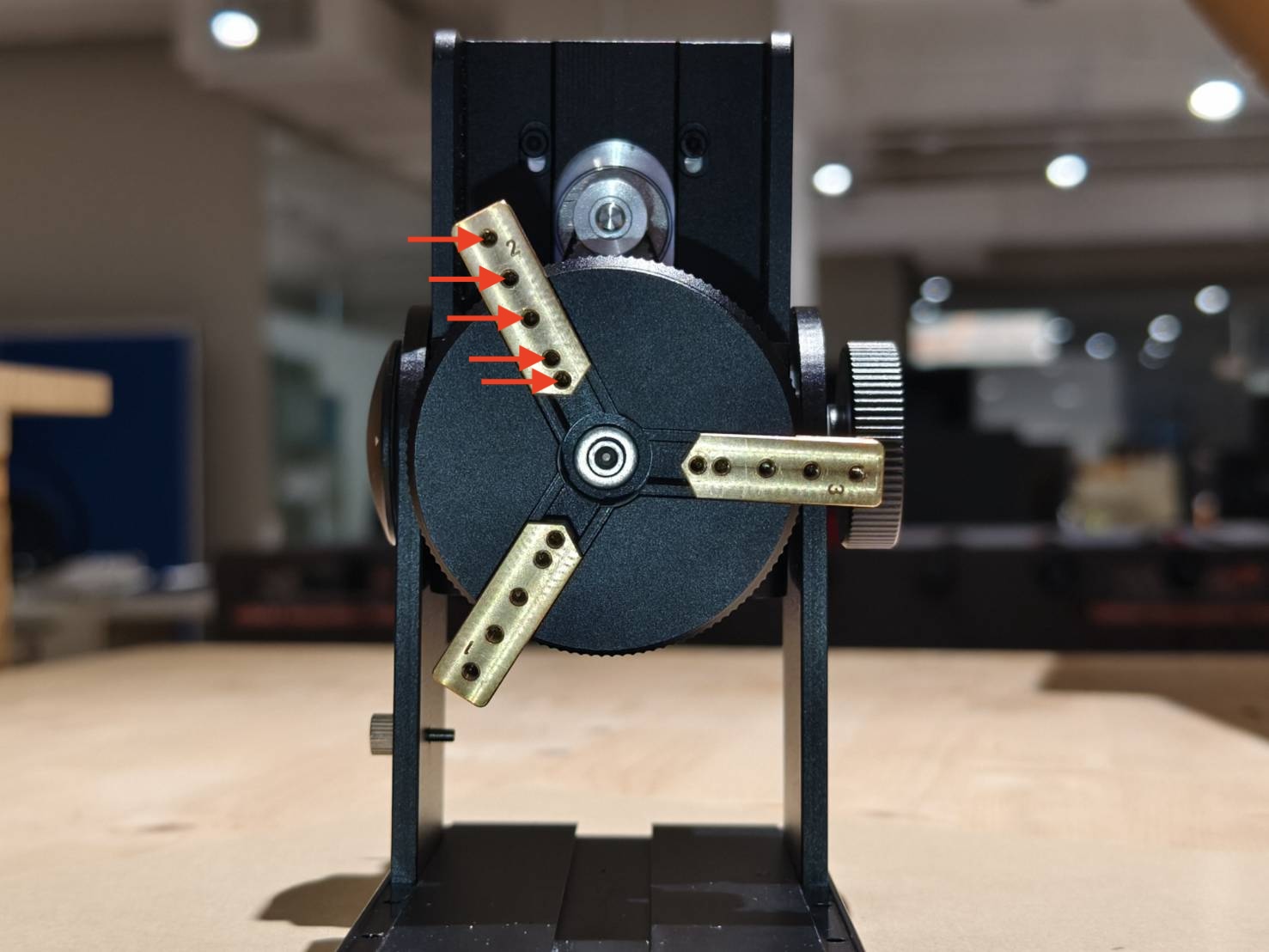

Hullerne på sæderne er gevindhuller til unbrakoskruerne. Afhængigt af objekternes størrelse kan kæberne fastgøres tættere på eller længere fra hinanden ved at skrue dem i forskellige huller.

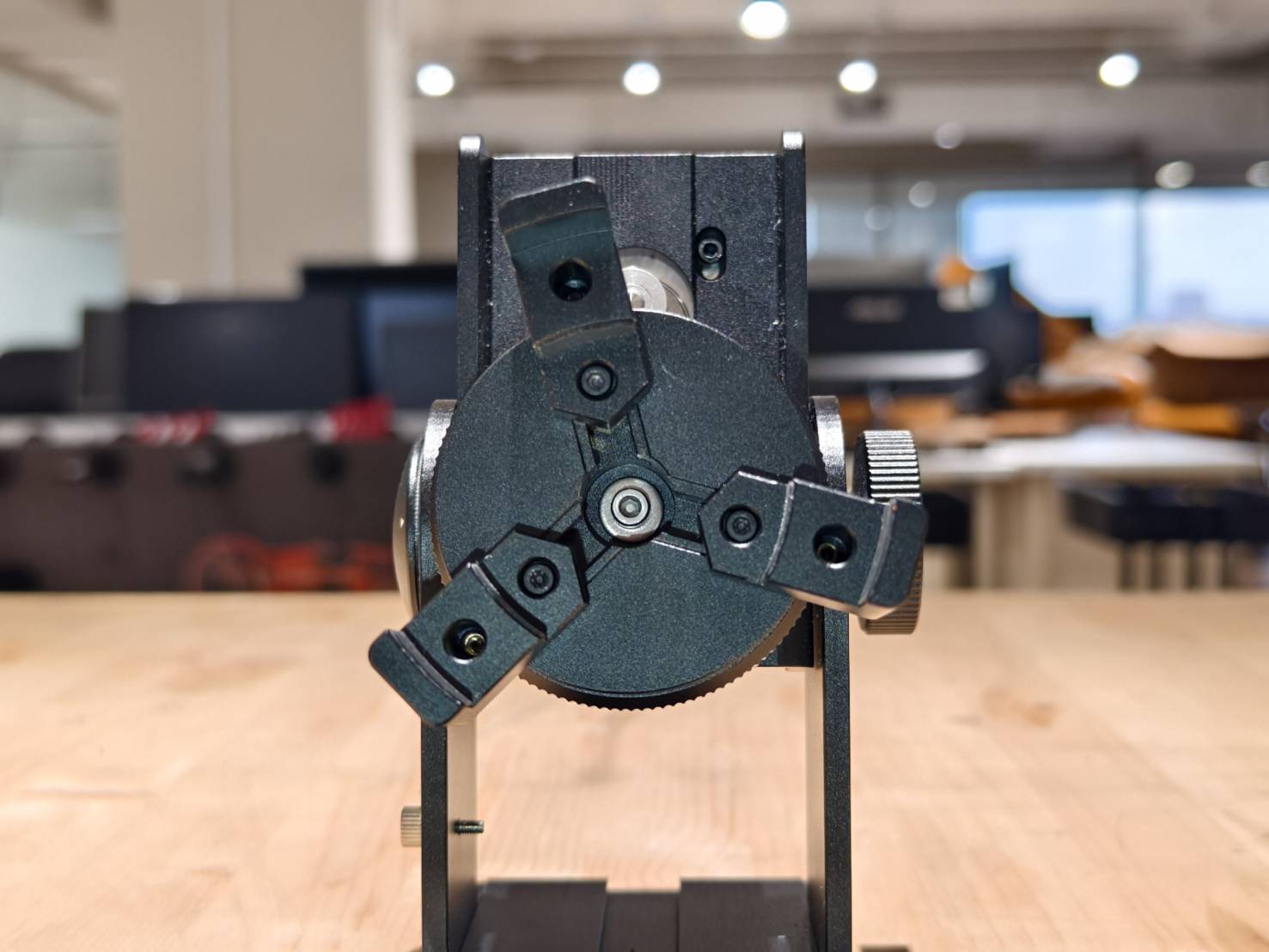

Tættest Længst fra hinanden

Tilbage til 2.1. Kæbesæder



2.1.1 Installationsvejledning for de trappede og L-formede kæber

Tilbage til 2.1. Kæbesæder



2.1.2 Installationsvejledning for de sekskantede kæber



Tilbage til 2.1. Kæbesæder

Tilbage til 2. Hardware-grænseflade

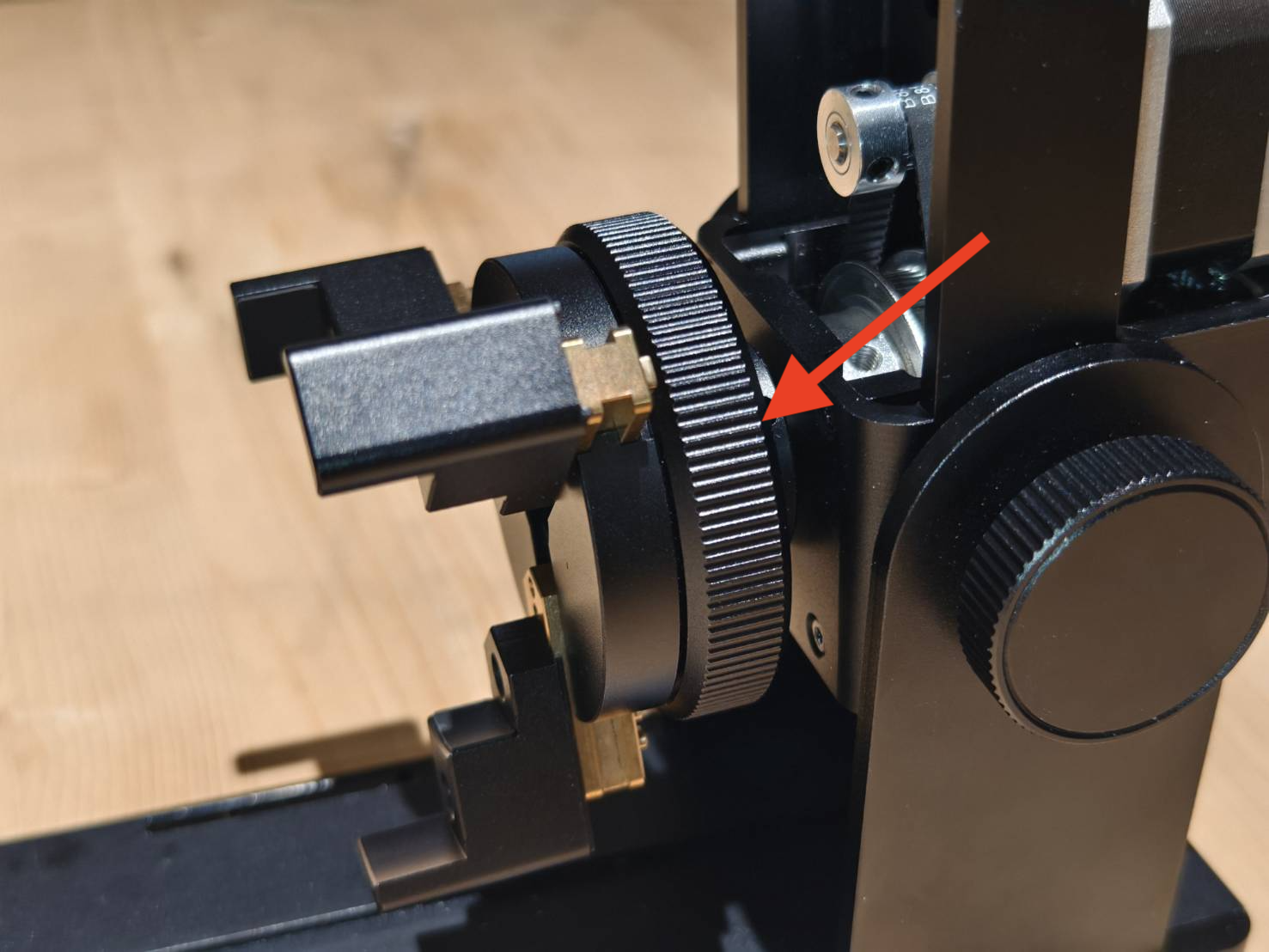

2.2 Størrelsesindstillingsknap

Drejeknappen bruges til at ændre afstanden mellem kæberne, hvilket angiver objektets størrelse. Se venligst videoen for at lære, hvordan det fungerer.


Tilbage til 2. Hardware-grænseflade



2.2.1 Demonstration af størrelsesindstillingsknappen



Tilbage til 2. Hardware-grænseflade

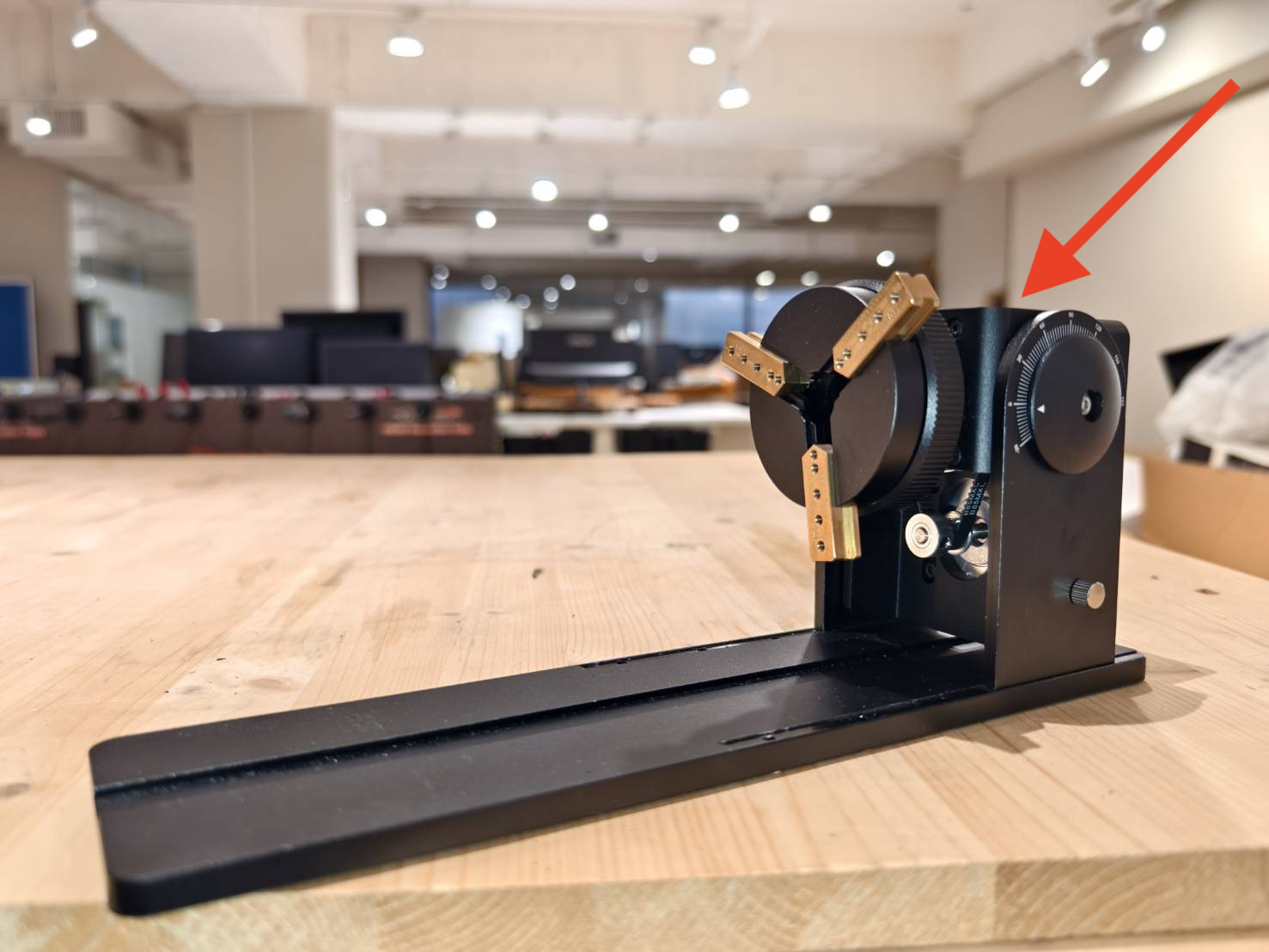

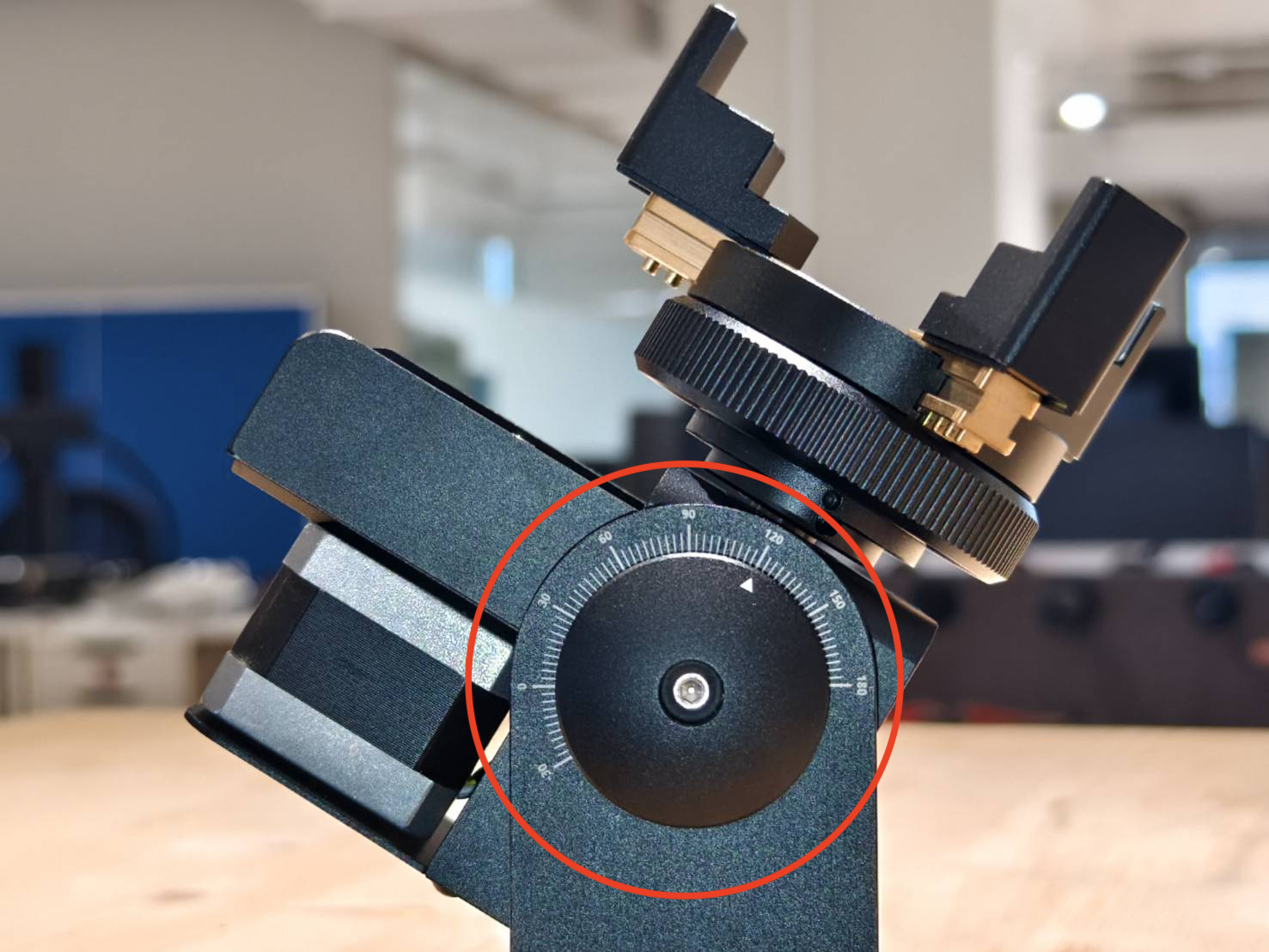

2.3. Vinkelindikation

Vinkelindikatoren viser den vinkel, som rotationshovedet befinder sig i.

Tilbage til 2. Hardware-grænseflade

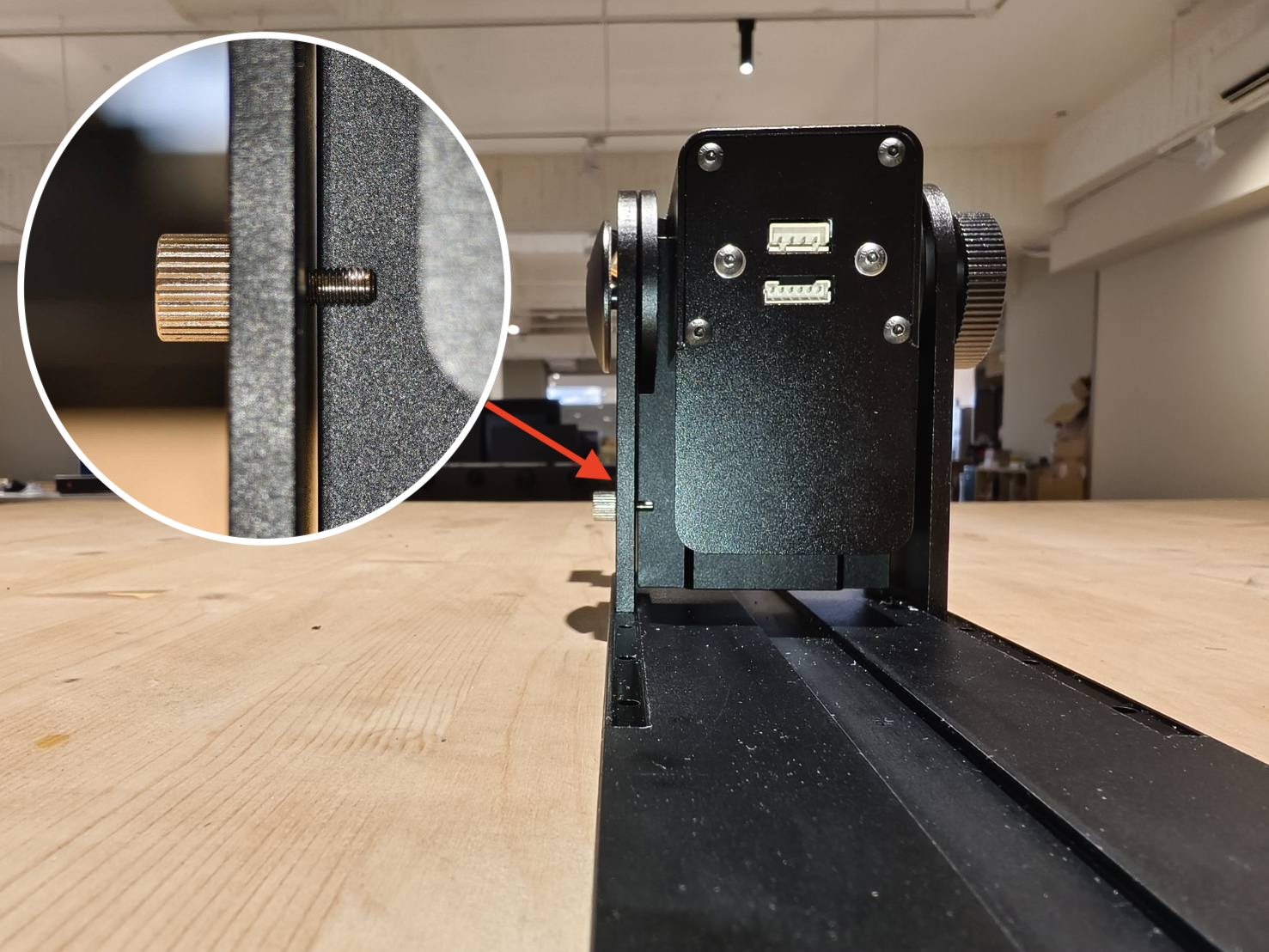

2.4. Stopskrue

Stopskruen forhindrer rotationshovedet i at hænge, når det drejes 180 grader.
Denne skrue skal spændes godt fast.


Tilbage til 2. Hardware-grænseflade

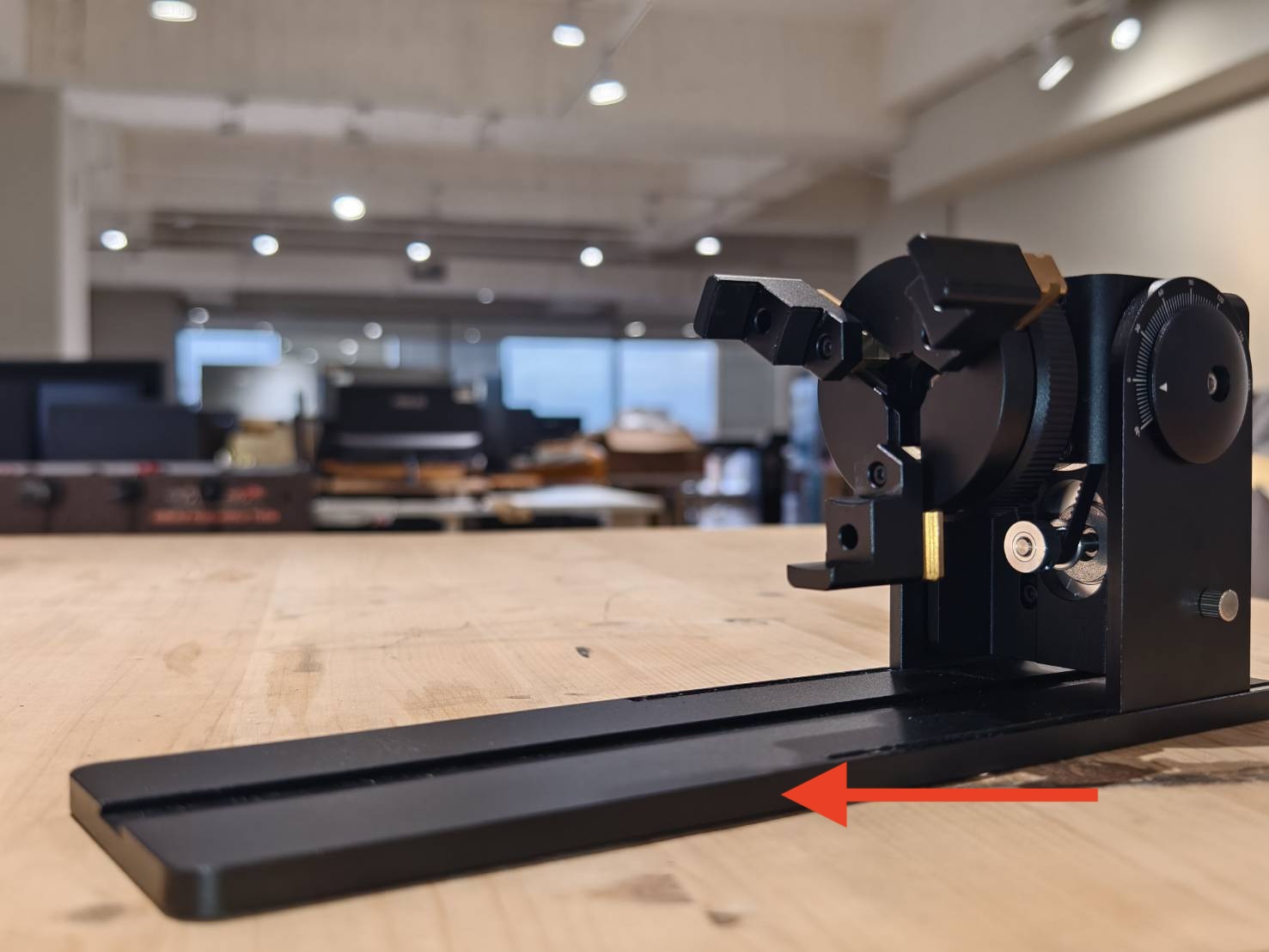

2.5. Fundament

Rotationsenhedens krop kan omplaceres. Der er skruehuller i fundamentet, og kroppen kan skrues fast i forskellige huller for at ændre dens position. Nogle anvendelser, såsom brug af længere genstande, kan kræve ændring af kroppens position for at reducere den samlede længde af rotationsenhedens kontaktpunkter med genstanden.

Tilbage til 2. Hardware-grænseflade



2.5.1 Demonstration af omplacering af patronkroppen

Tilbage til 2. Hardware-grænseflade



2.6. Endestøtte

Endestøtten bruges til at understøtte den modsatte side af genstanden. Den bruges typisk til Sfæriske genstande og korte, tunge genstande for at forhindre dem i at falde ud af kæberne.

Tilbage til 2. Hardware-grænseflade

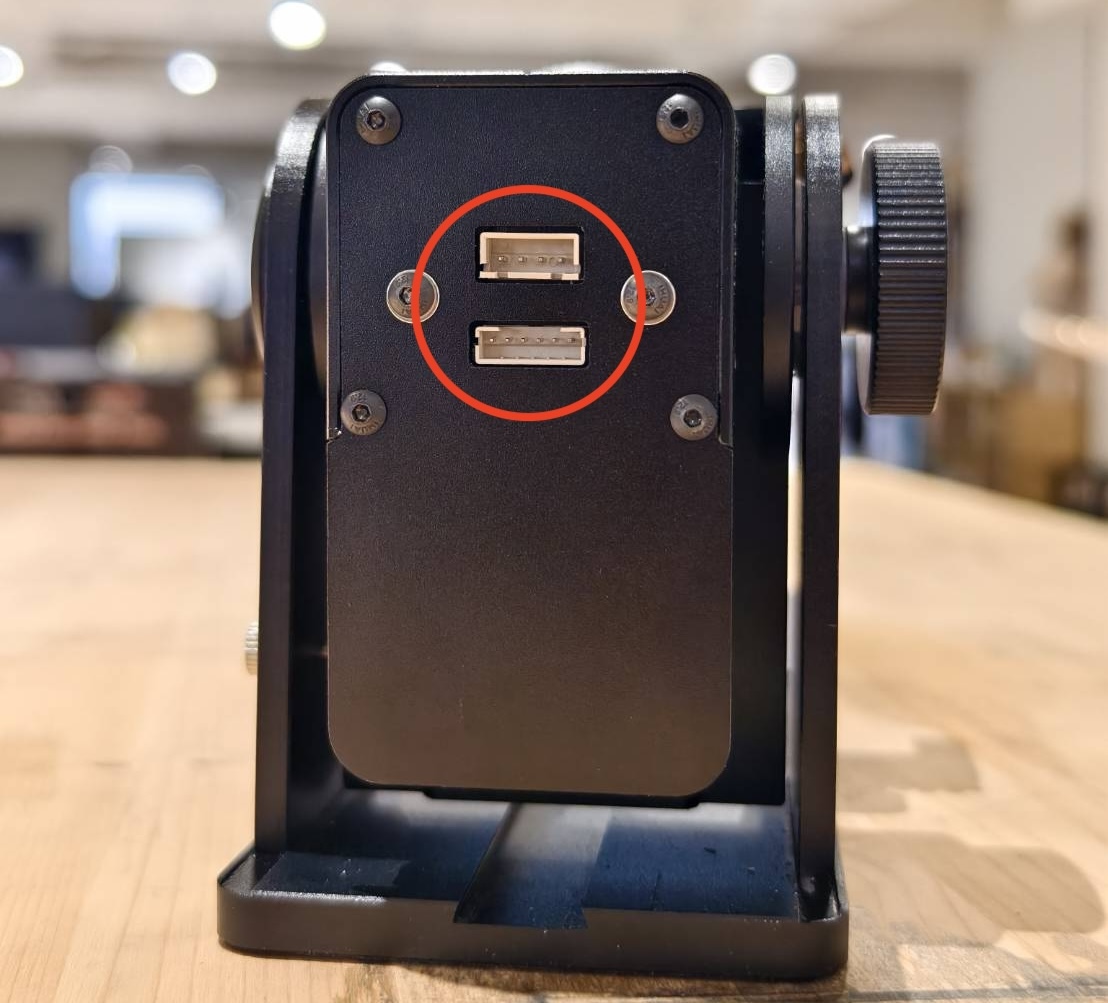

2.7. Tilslutningsstik

Som nævnt vil tilslutningskablet skabe en forbindelse mellem rotationsenheden og maskinen. Stikket er der, hvor kablet skal tilsluttes. Stikkene er forskellige for de forskellige modeller. Se venligst tabellen nedenfor for at finde det korrekte stik til din model.

Stiktype Kompatibel model
6-pin Ador, Beambox 2, beamo
4-pin HEXA, Lazervida

Tilbage til 2. Hardware-grænseflade

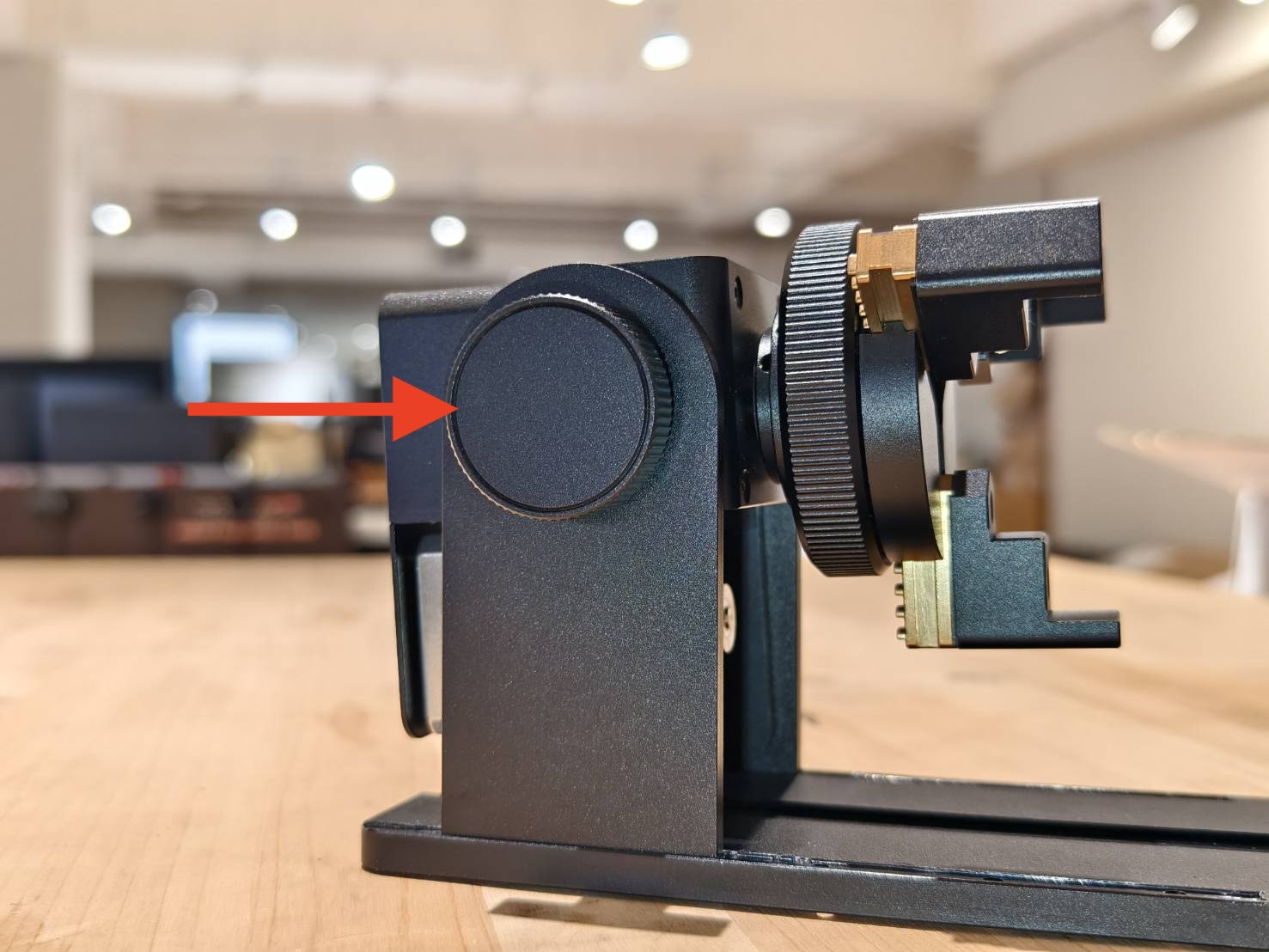

2.8 Vinkeljusteringsknap

Vinkeljusteringsknappen bruges primært som et værktøj til at nivellere objektet vandret. Den kan også rotere objektet 180 grader til særlige formål.
Se venligst videoen for at lære, hvordan det fungerer.

Tilbage til 2. Hardware-grænseflade



2.8.1 Demonstration af vinkeljusteringsknappen

Tilbage til 2. Hardware-grænseflade



2.9. Vippefunktion

Når du løsner vinkeljusteringsknappen, kan rotorens hoved vendes 180 grader.
For nogle anvendelser er vending nødvendig. Vær opmærksom på standardpositionen og den vendte position, da de vil påvirke den oprindelige placering af din gravering.

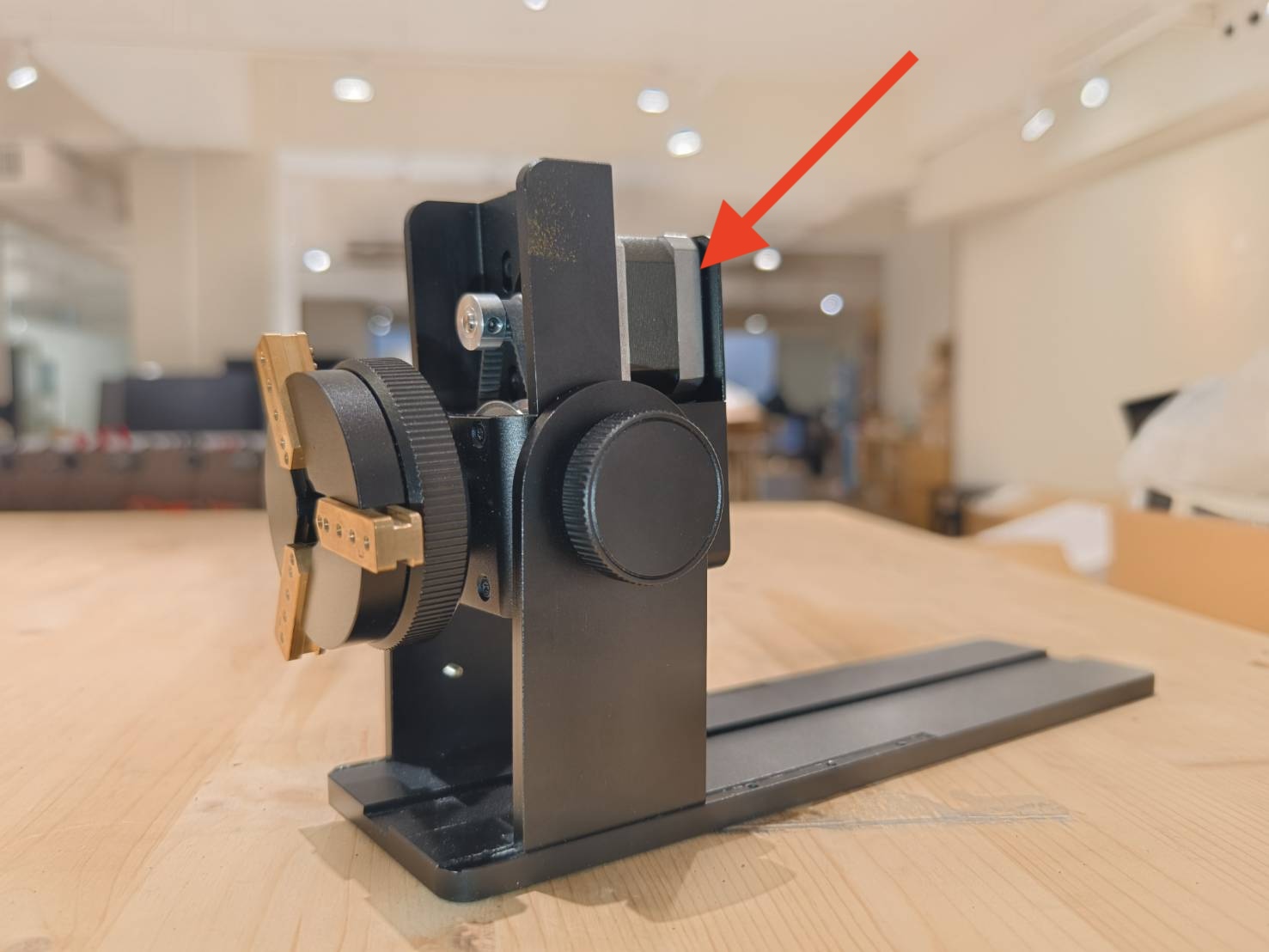

Standardposition
(Toppen er flad.)		 Vendt position
(Motoren er opad.)

Tilbage til 2. Hardware-grænseflade

Tilbage til toppen

3. Fastspænding af objekter

Dette kapitel vil guide dig gennem, hvordan man fastspænder forskellige objekter, såsom en almindelig cylinder, krus, lille cylinder, langt objekt osv. Se venligst tabellen nedenfor for at finde en form, der ligner dit objekt.

Cylinder Krus Pokal Kegle

Lang Kugle Ring

Tilbage til toppen

3.1 Cylinder

Cylindre kan fastspændes udvendigt eller indvendigt. Til store genstande vil L-formede kæber være nødvendige.

Tilbage til 3. Fastspænding af genstande

3.1.1 Udvendig fastspænding af cylindriske emner



3.1.2 Cylindriske objekter indvendigt greb med sekskantbakker



3.1.3 Indvendig fastspænding af cylindriske emner med trinkæber



3.1.4 Udvendig fastspænding af større cylindriske emner

Tilbage til 3. Fastspænding af genstande



3.2 Krus

Krus har håndtag; normalt kan håndtaget ramme rotationsenhedens base, så drej det 180 grader for at undgå dette.

Tilbage til 3. Fastspænding af genstande

 3.2.1 Udvendig fastspænding af krus



3.2.2 Krus - Indvendig fastspænding med sekskantede kæber



3.2.3 Indvendig fastspænding af krus med trinkæber

Tilbage til 3. Fastspænding af genstande



3.3 Pokal

Vær forsigtig, da nogle bægre kan være skrøbelige. Det anbefales at fastspænde fra bunden. Et støttemodul, som skal købes separat, anbefales også til bægergenstande.

(*Støttemodulet, der bruges i slutningen af videoen, skal købes separat.)

Tilbage til 3. Fastspænding af genstande



3.4 Kegle

Koniske genstande kan fastspændes udvendigt eller indvendigt.

Tilbage til 3. Fastspænding af genstande

3.4.1 Ekstern gribning af kegleformet objekt



3.4.2 Konisk genstand - Indvendig fastspænding med sekskantede kæber





3.4.3 Intern gribning af kegleformet objekt med trinvise kæber



Tilbage til 3. Fastspænding af genstande



3.5 Lang

Støttemodulet vil være nødvendigt til de lange genstande, og det skal købes separat.

Tilbage til 3. Fastspænding af genstande



3.6 Kugle

Det anbefales kun at gravere kugleformede genstande i midterområdet, hvor der er minimal forskel i fokusafstand. Halesupportssættet vil blive brugt til kugleformede genstande.

Tilbage til 3. Fastspænding af genstande



3.7 Ring

Ringtypen materiale ligner cylinderens indvendige greb.

Tilbage til 3. Fastspænding af genstande

Tilbage til toppen

4. Andet tilbehør (skal købes separat)

Der findes tilbehør, som kan købes separat, der er nyttigt til specielle genstande, såsom krus med større håndtag eller længere objekter.
*Bemærk venligst, at disse varer skal købes separat.

# Vare Billede
1. Forhøjersæt
2. Støttemodul

Tilbage til toppen

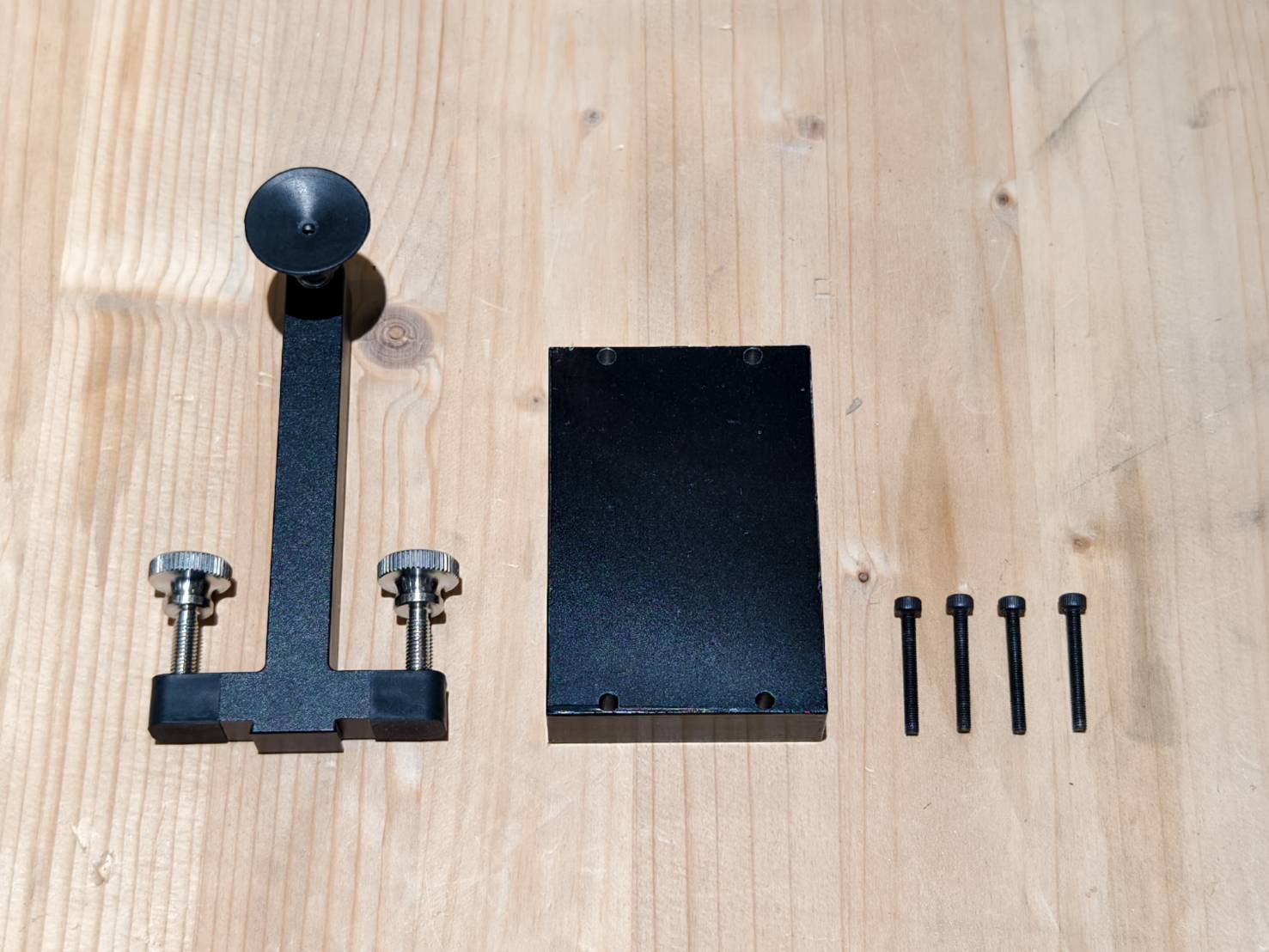

4.1 Forhøjersæt

Forhøjersættet består af en forhøjerblok og en højere halestøtte. Dette bruges typisk til krus med større håndtag eller større kugleformede genstande.

Tilbage til 4. Andet tilbehør

4.1.1 Demonstration af forhøjersæt før og efter

Tilbage til 4.1 Forhøjersæt

4.1.2 Installationsvejledning til forhøjersæt

Tilbage til 4.1 Forhøjersæt

Tilbage til 4. Andet tilbehør

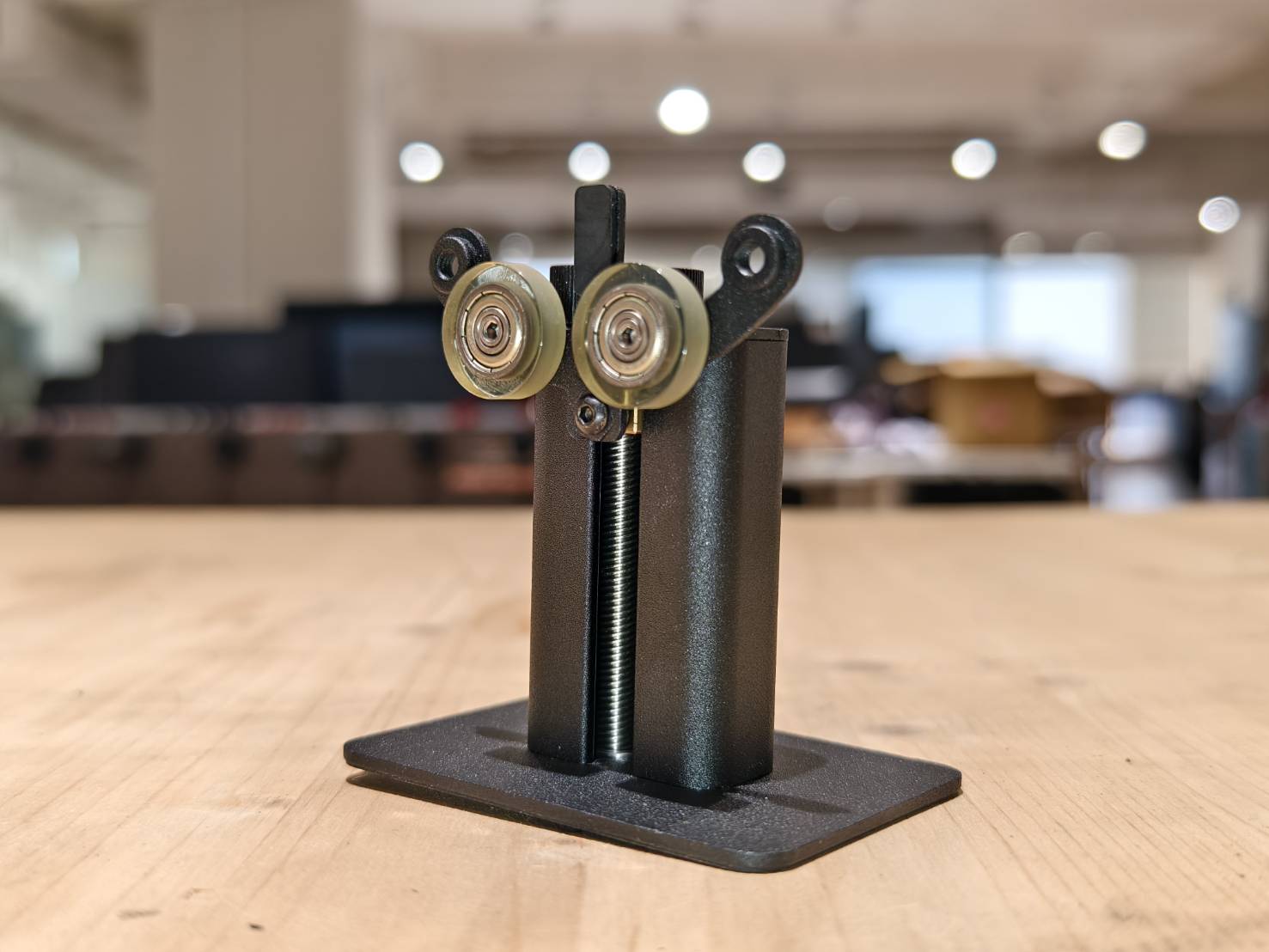

4.2 Støttemodul

Støttemodulet bruges til længere eller tungere genstande for at understøtte og løfte den modsatte side af genstandene.

Tilbage til 4. Andet tilbehør

4.2.1 Demonstration af støttemodul

Bægerformede genstande
Lange genstande

Tilbage til 4.2 Støttemodul



4.2.2 Vejledning til udskiftning af hjul og sæde på støttemodul

Hjul
Sæde

Tilbage til 4.2 Støttemodul

Tilbage til toppen

5. Start gravering

Da Chuck Rotary er kompatibel med forskellige FLUX-modeller, bedes du finde din model nedenfor for at få vejledning til installation af rotationsenheden på maskinen og start af en opgave.

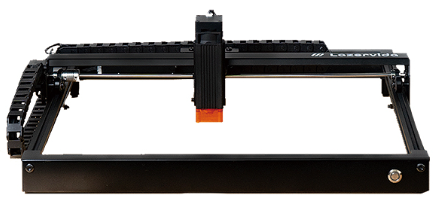

HEXA  Ador beamo Lazervida

Beambox II

HEXA RF





Tilbage til toppen

6. Udskiftning af dele

I dette afsnit gennemgår vi vejledninger til udskiftelige dele i Chuck Rotary.

6.1 Udskiftning af Chuck Rotary hovedkort

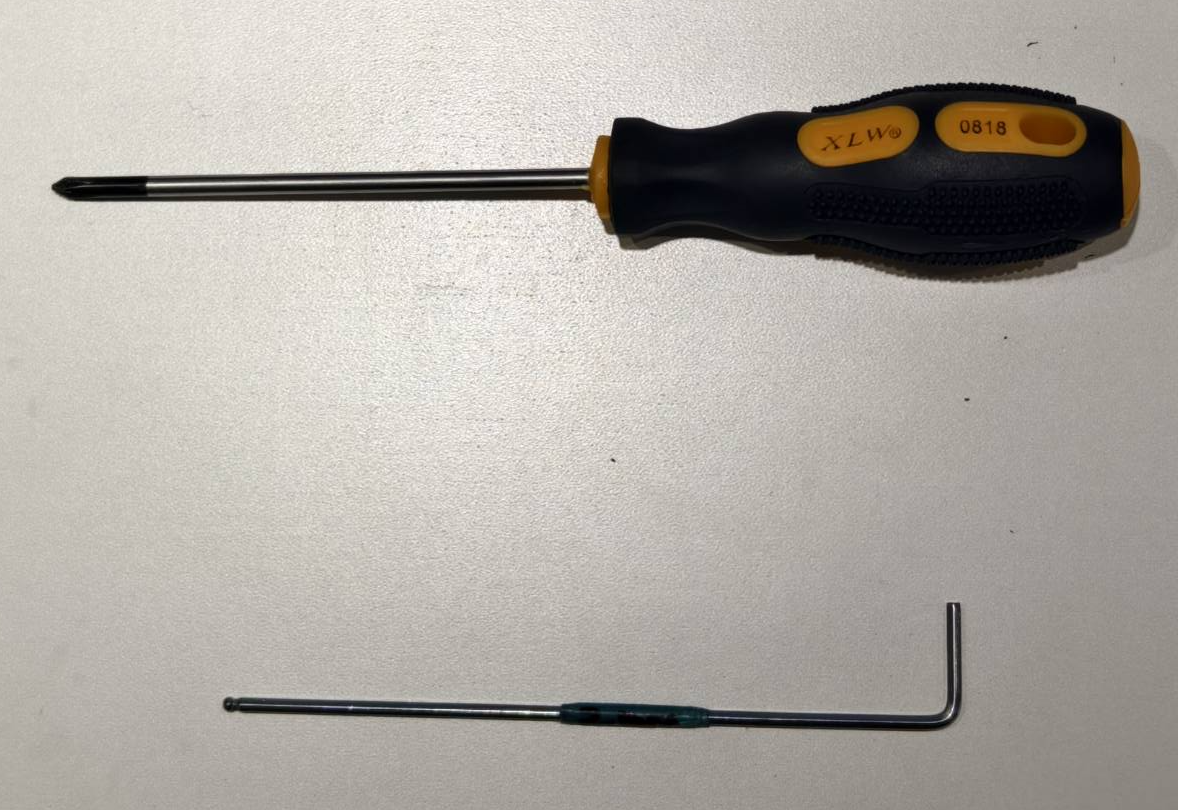

Påkrævet værktøj:

  • Stjerneskruetrækker
  • 2mm unbrakonøgle

Videovejledning:

Tilbage til toppen
