Beskrivelse
Denne artikel giver en omfattende, trinvis vejledning til installation af Ador Extension Base og Rotary 2.0. Følg venligst instruktionerne nedenfor for installationsprocessen.

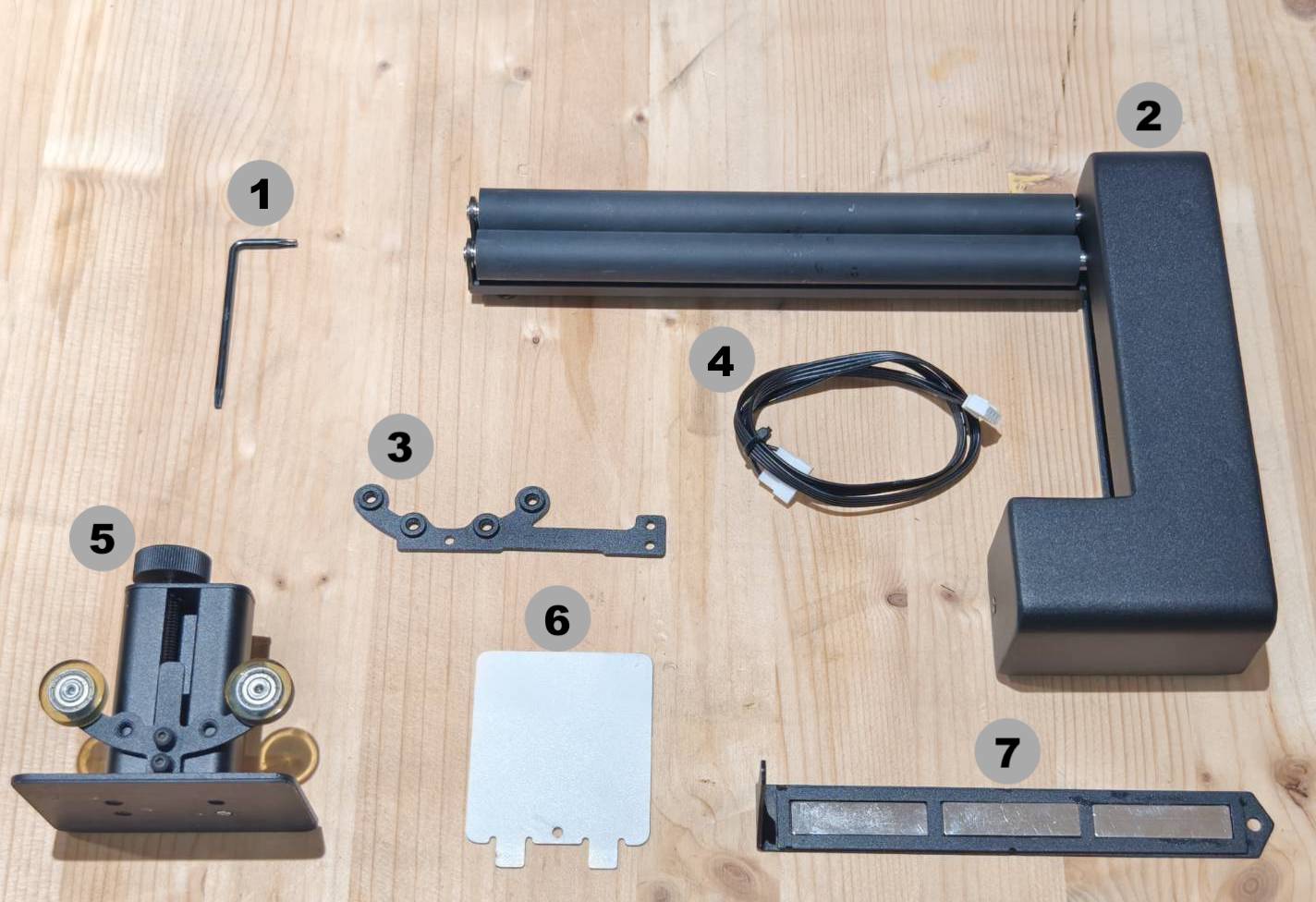

Udpakning
| # | Emne | Antal |
| 1 | Unbrakonøgle (2 mm) | 1 stk. |
| 2 | FLUX Rotary 2.0 | 1 stk. |
| 3 | Forlængerbeslag | 1 stk. |
| 4 | 7-bens til 6-bens forbindelseskabel | 1 stk. |
| 5 | Støttemodul | 1 stk. |
| 6 | Forsprøjtningsplade (Til brug med printmodul) | 1 stk. |
| 7 | Grænsebeslag | 1 stk. |
Trin 1
Fjern laser- eller printermodulet, hvis du har installeret et.
Trin 2
Fjern metalbasen på Ador.

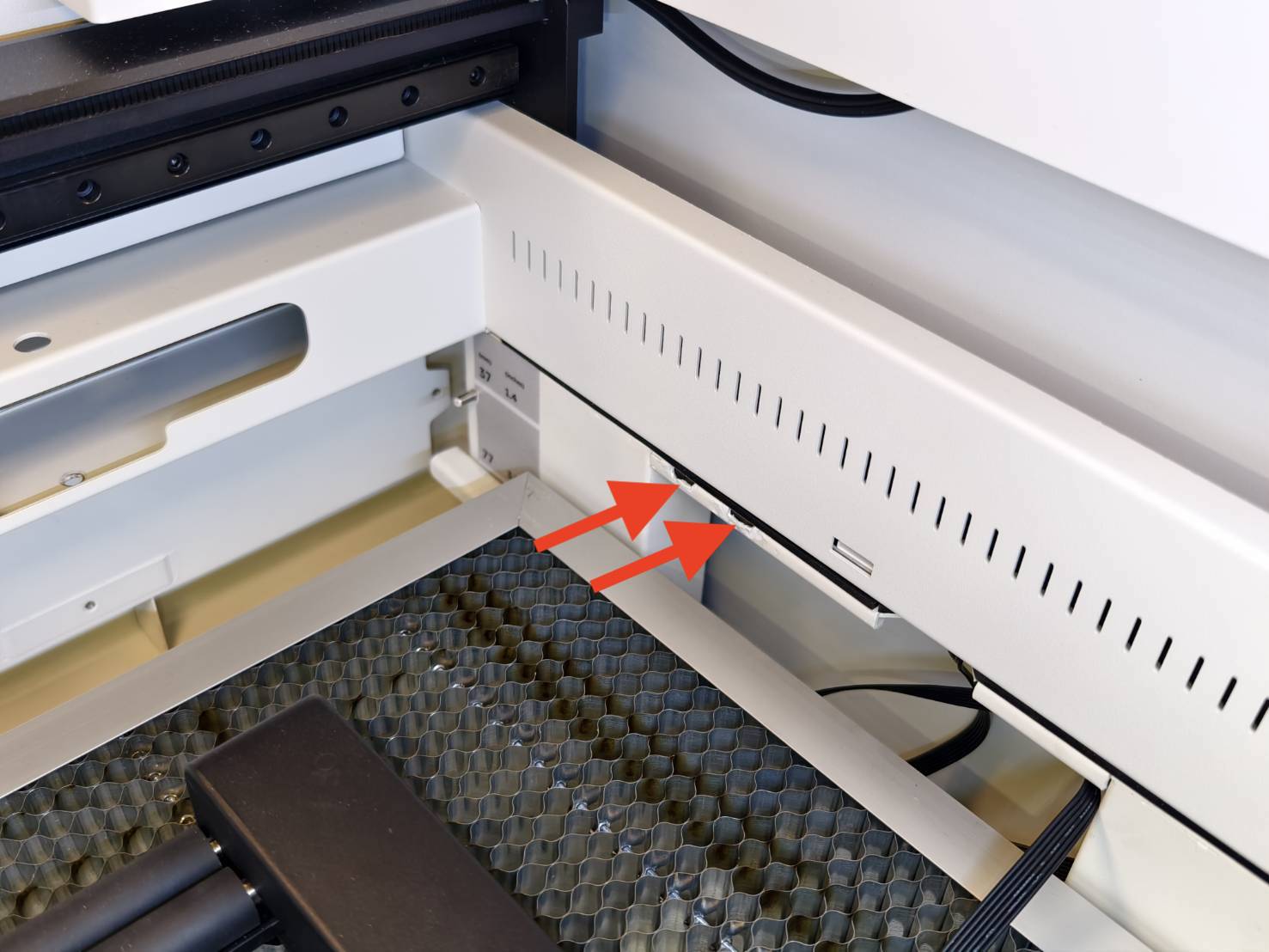

Skru disse to skruer ud for at fjerne metalbasen.
Fjern metalbasen ved at løfte maskinen lidt og tage basen direkte ud.
Trin 3
Pak udvidelsesbasen ud, og fjern bikuben.
Find objekthøjdeindikatoren, som er markeret med en rød cirkel. Placer hele udvidelsesbasen på en plan overflade, så objekthøjdeindikatoren er på højre side, når du står foran basen.
Trin 4
Løft maskinen, og prøv at sætte Adors gummifødder ind i de fire åbninger for at samle maskinen og udvidelsesbasen. Sørg for, at venstre side af maskinen er på samme side som basens kontrolpanel.
| Gennemføringsversion (Ikke tilgængelig i EU) | Ikke-gennemføringsversion |
Trin 5

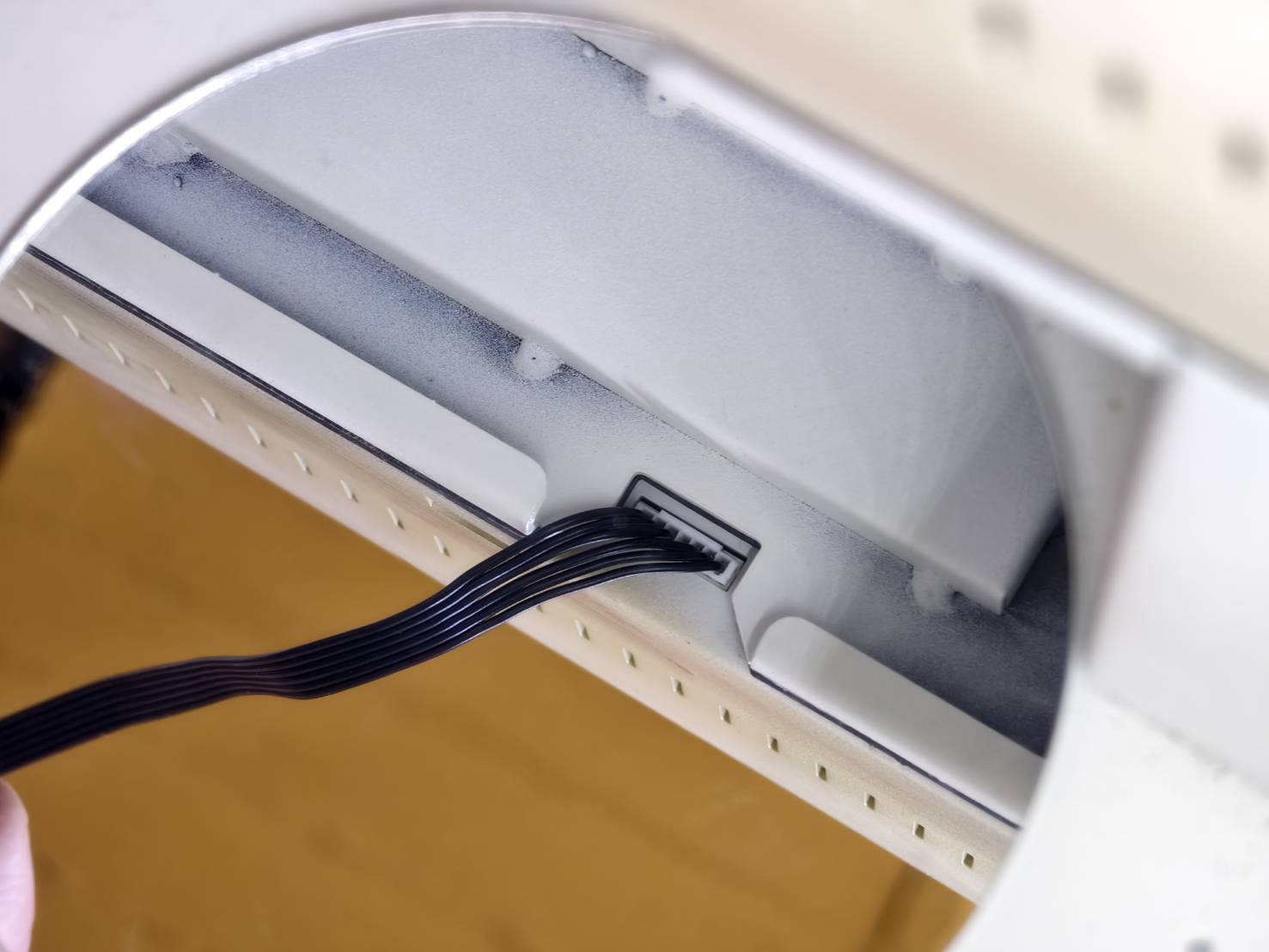

Find kablet fra kassen, og indsæt 7-bens-siden af kablet i højre side af maskinen. Kabelstikket på maskinen er placeret mellem toppen af basen og bunden af maskinen.

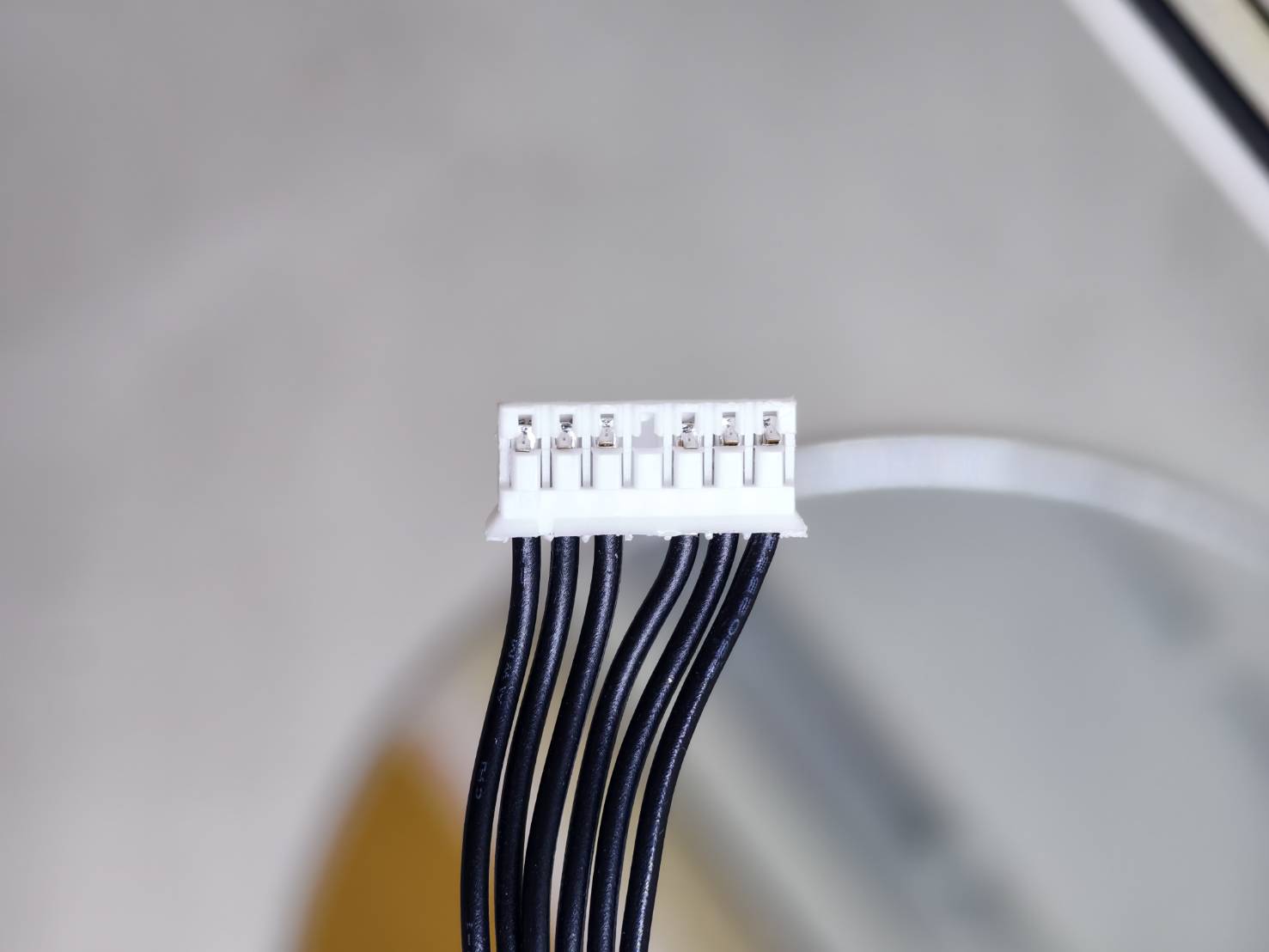

- Find 7-bens-siden af kablet fra kassen. (Benet i midten vil være tomt.)

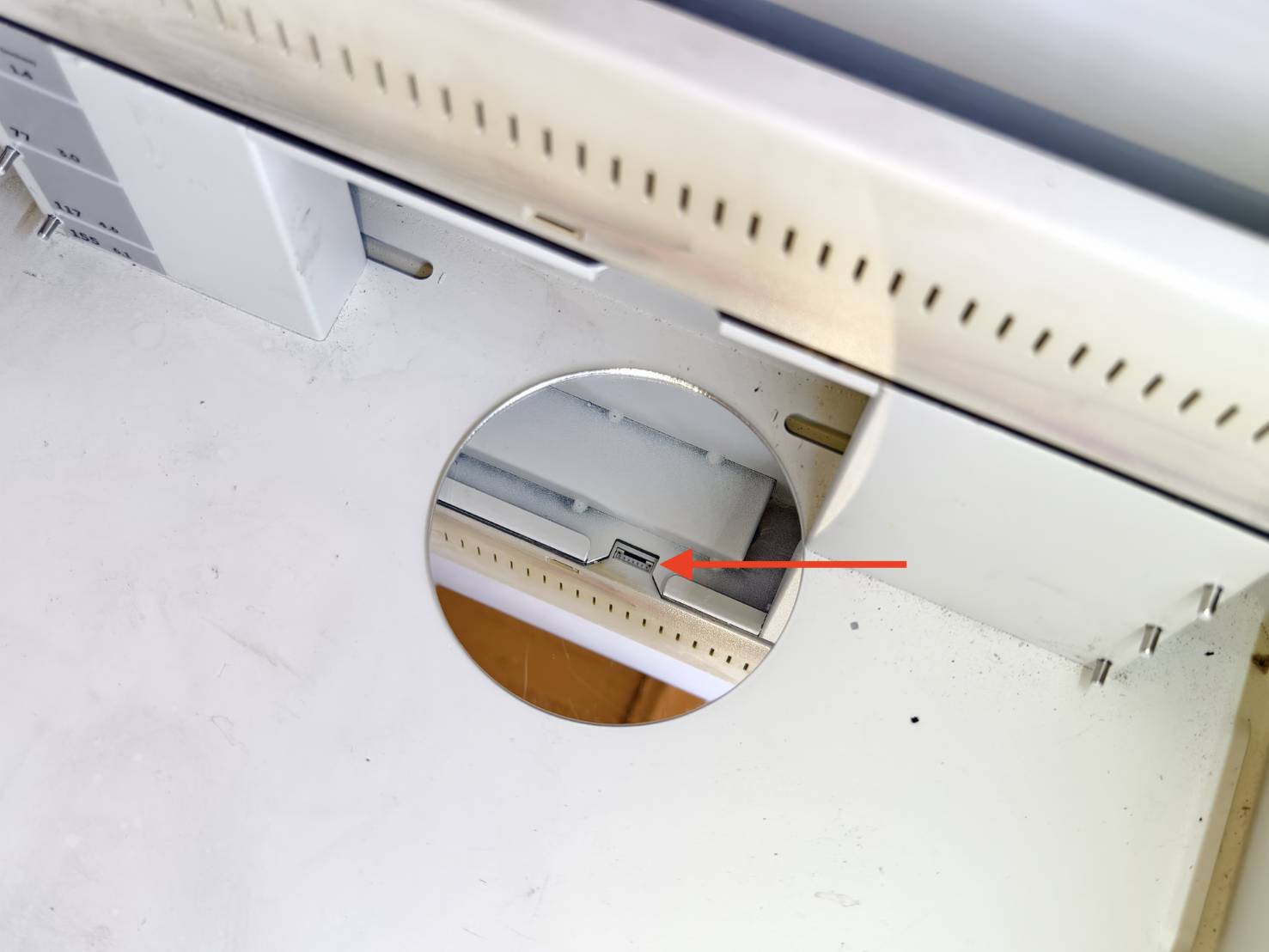

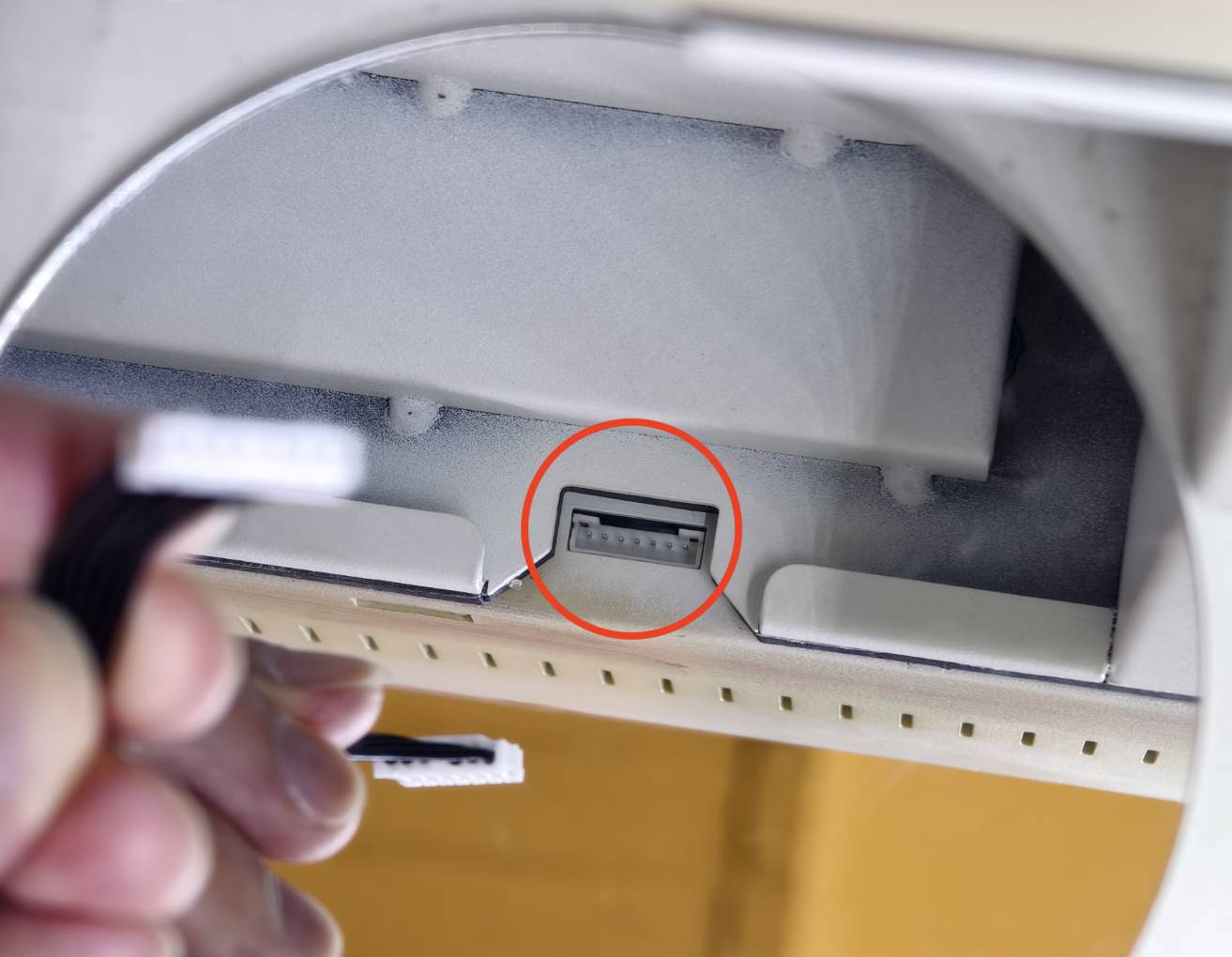

- Find kabelstikket på højre side af maskinen. Det anbefales kraftigt at bruge et spejl.

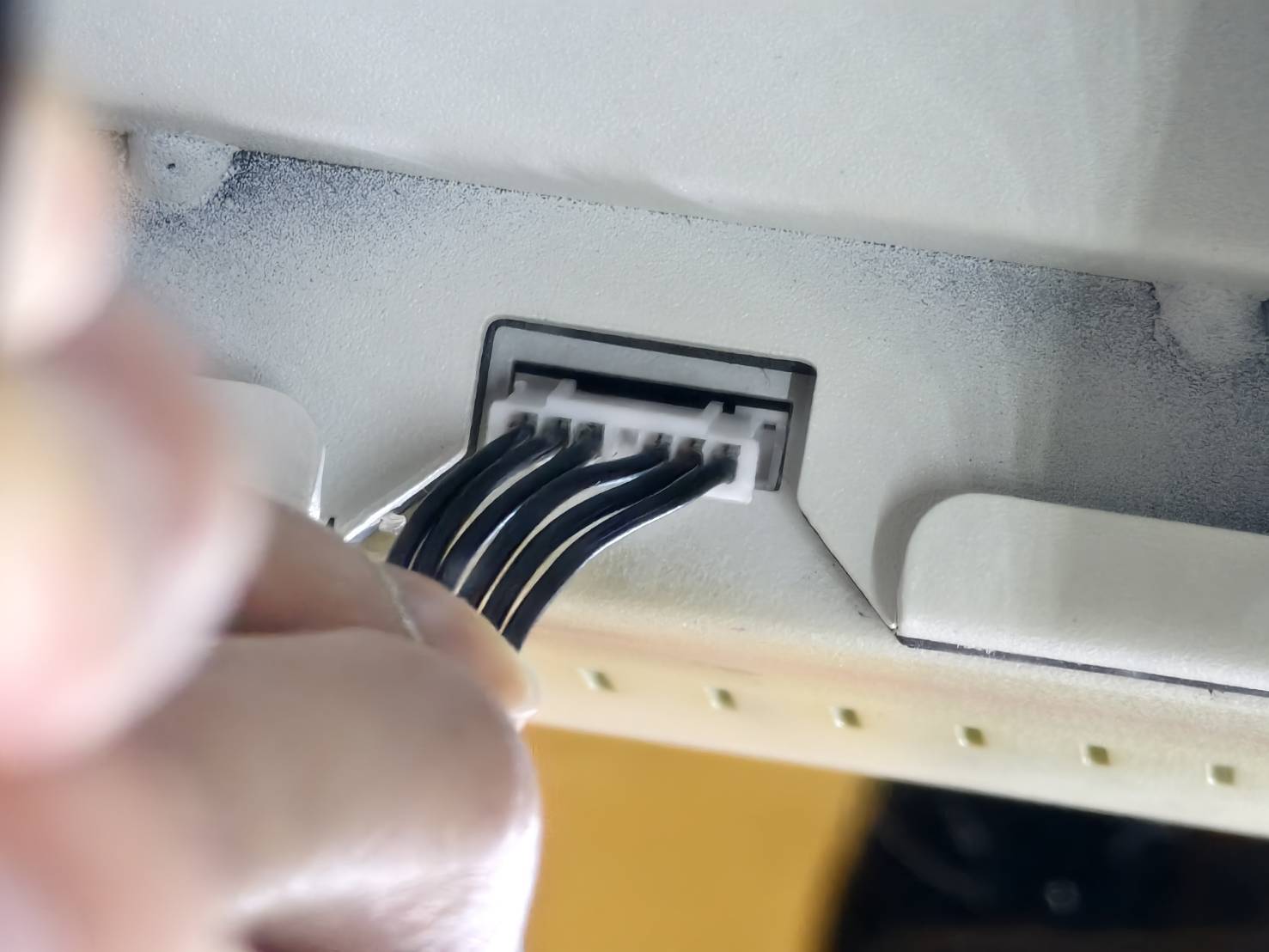

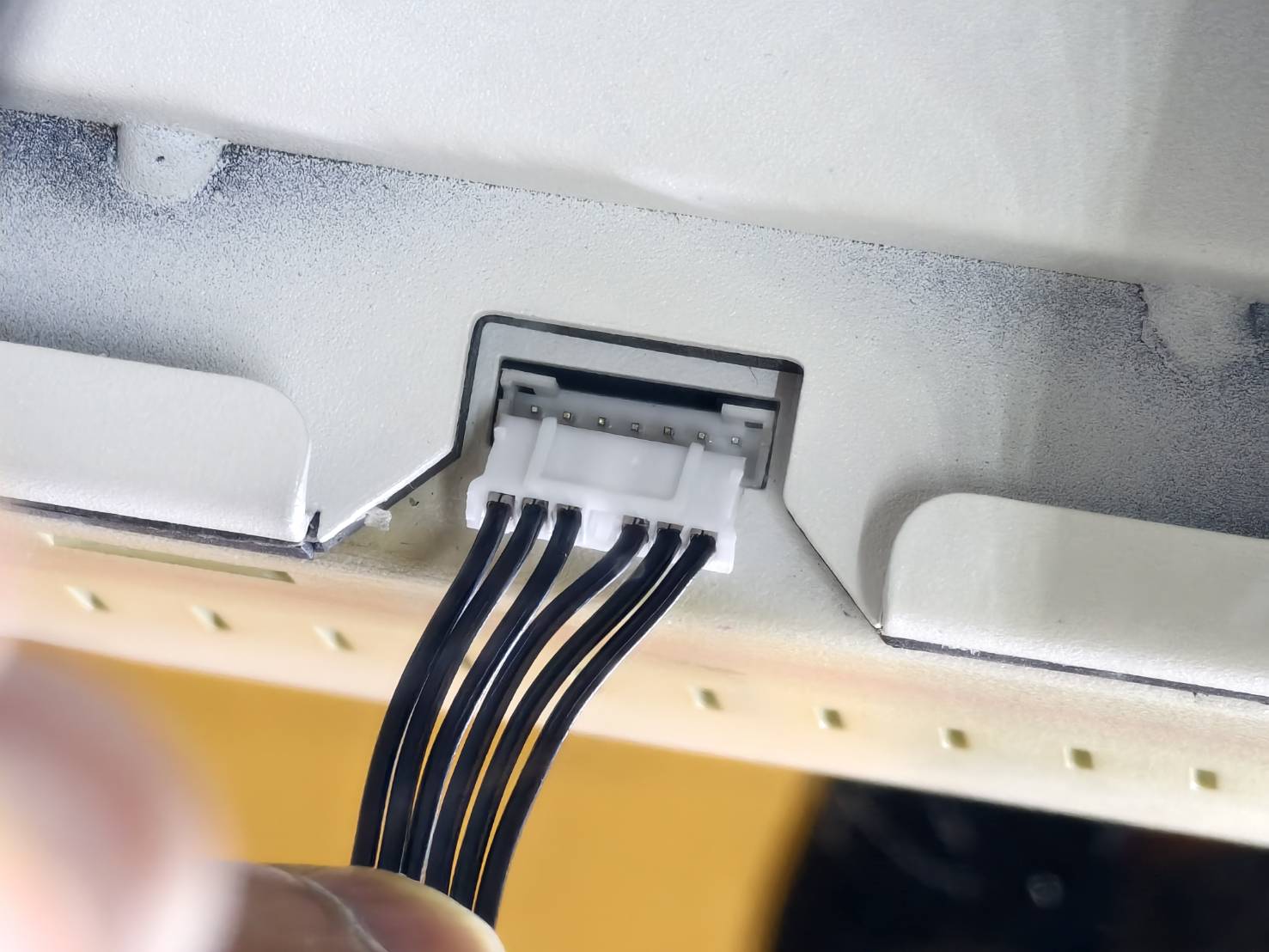

- Indsæt kablet, og sørg for, at kablets retning er korrekt.

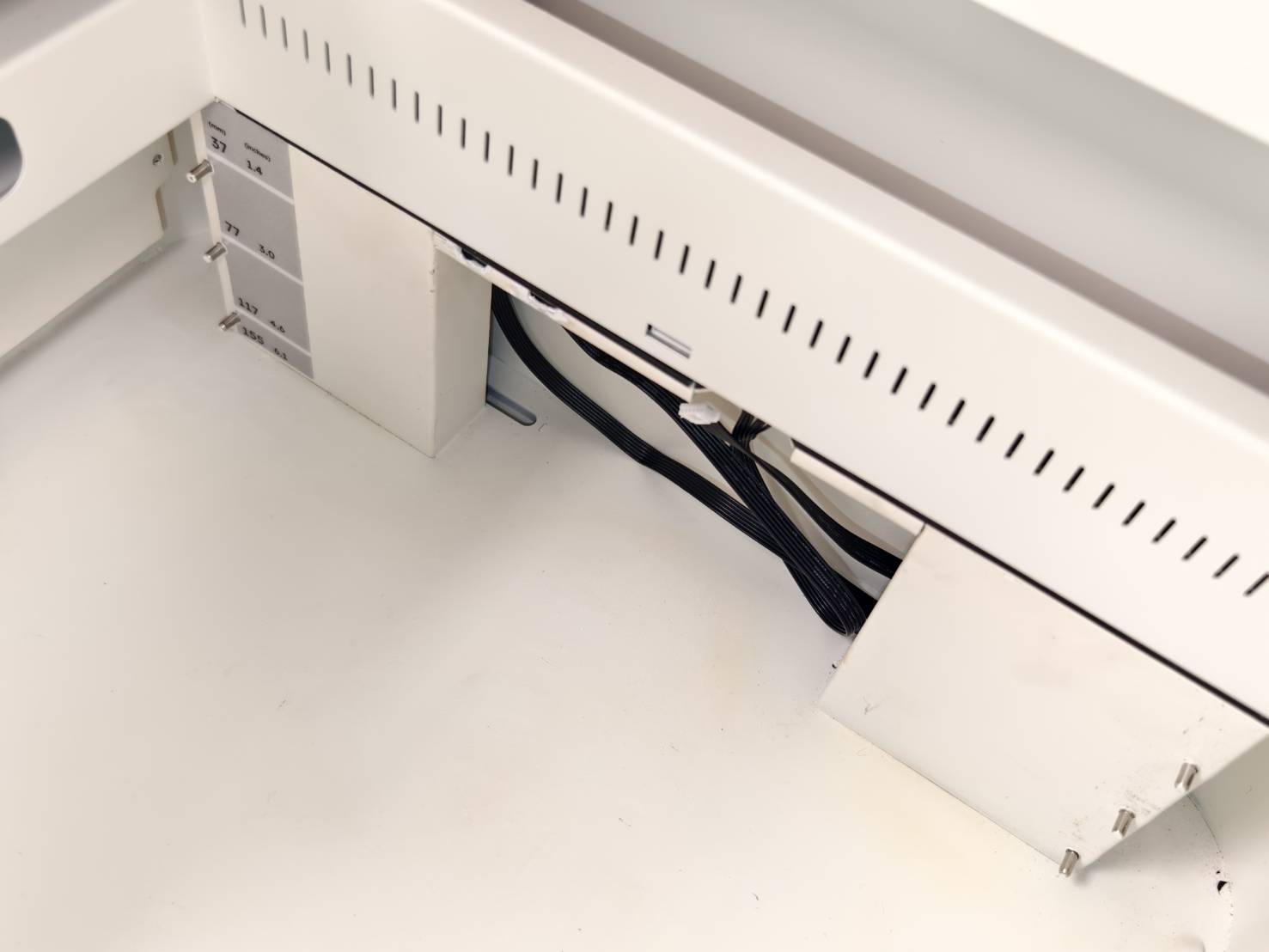

- Læg resten af kablet midlertidigt i hulrummet.
Trin 5
Installer bikagen i mellemlaget.
Mellemlaget dækker normalt en bred vifte af objektstørrelser. Laget kan dog frit ændres afhængigt af den faktiske størrelse på dit objekt.
- Det tilgængelige størrelsesområde for emnet er 3 mm - 140 mm.
- For emner på 3 mm - 5 mm er autofokusfunktionen ikke tilgængelig. Manuel fokusering er nødvendig.
Se venligst linket nedenfor for at lære, hvordan man installerer bikagen korrekt.
Ador - Installation af bikage
Trin 6

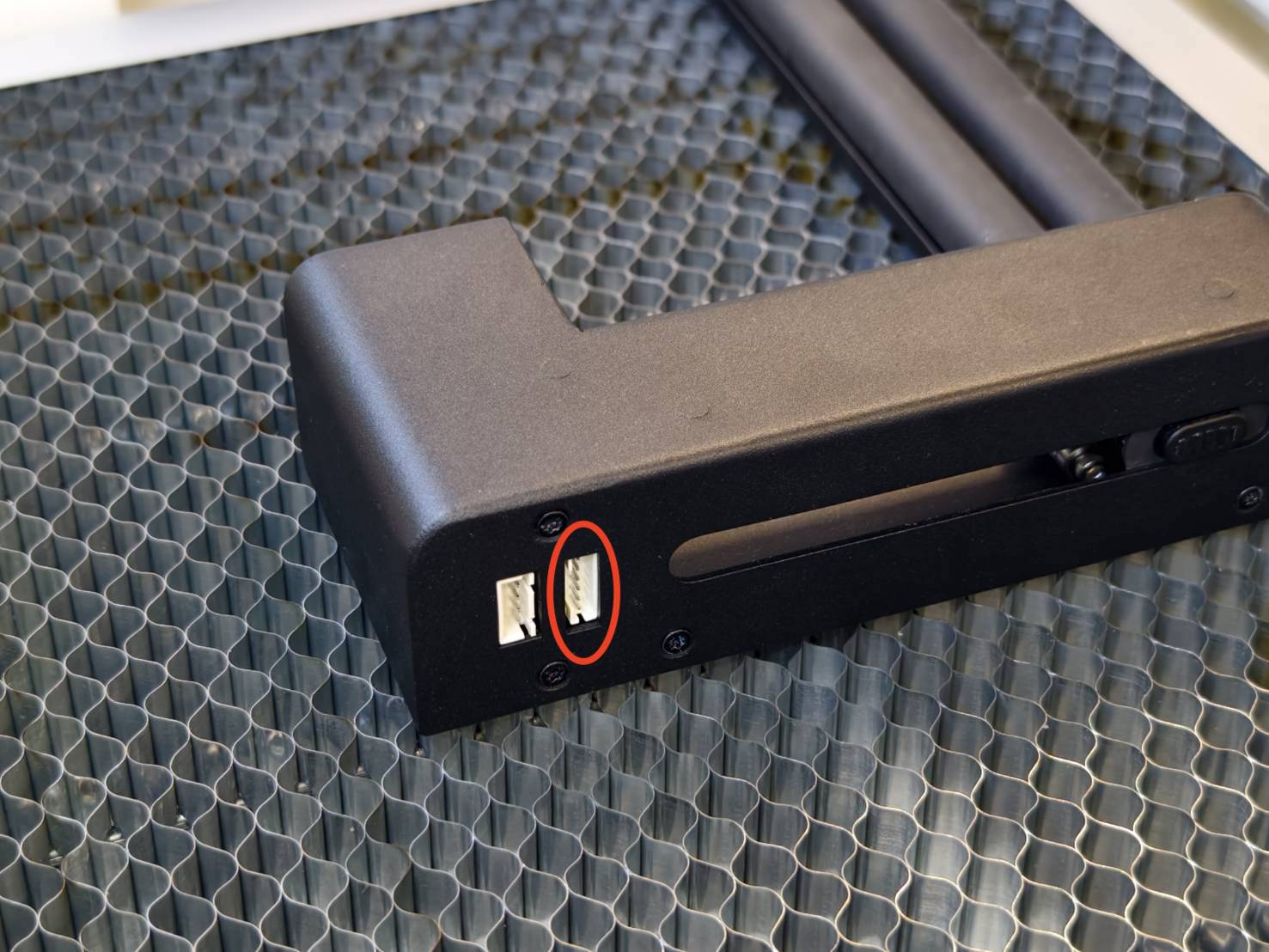

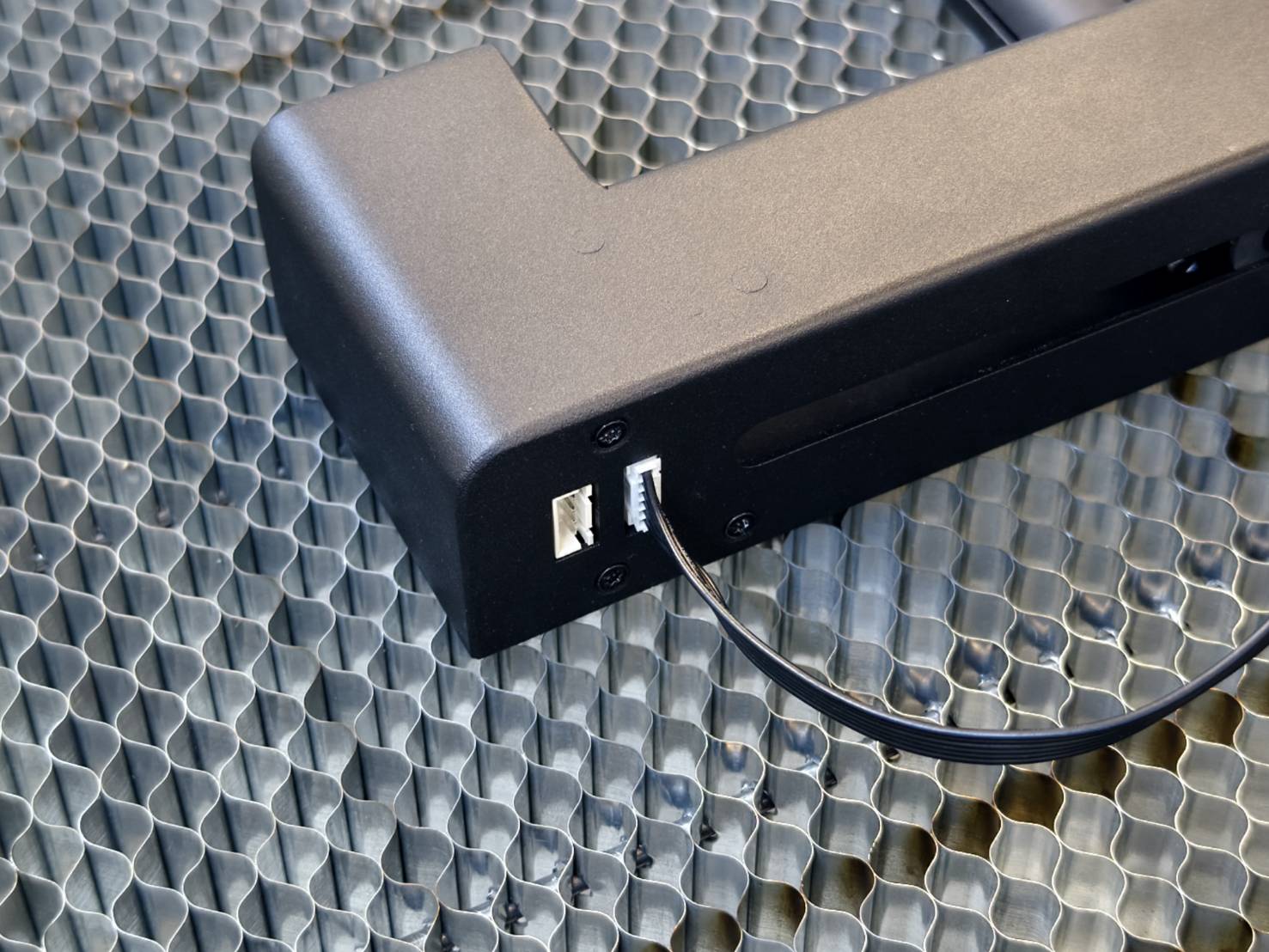

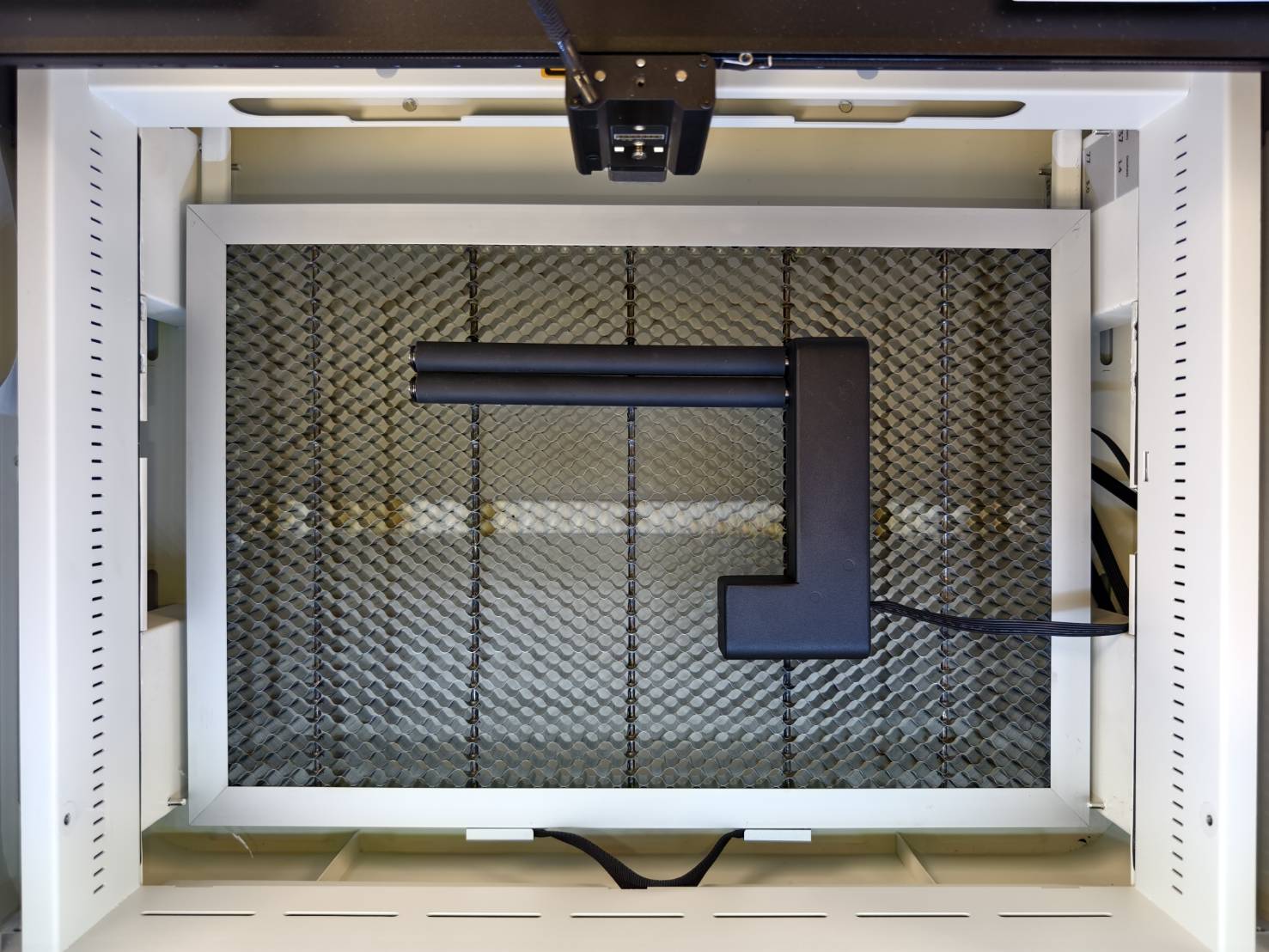

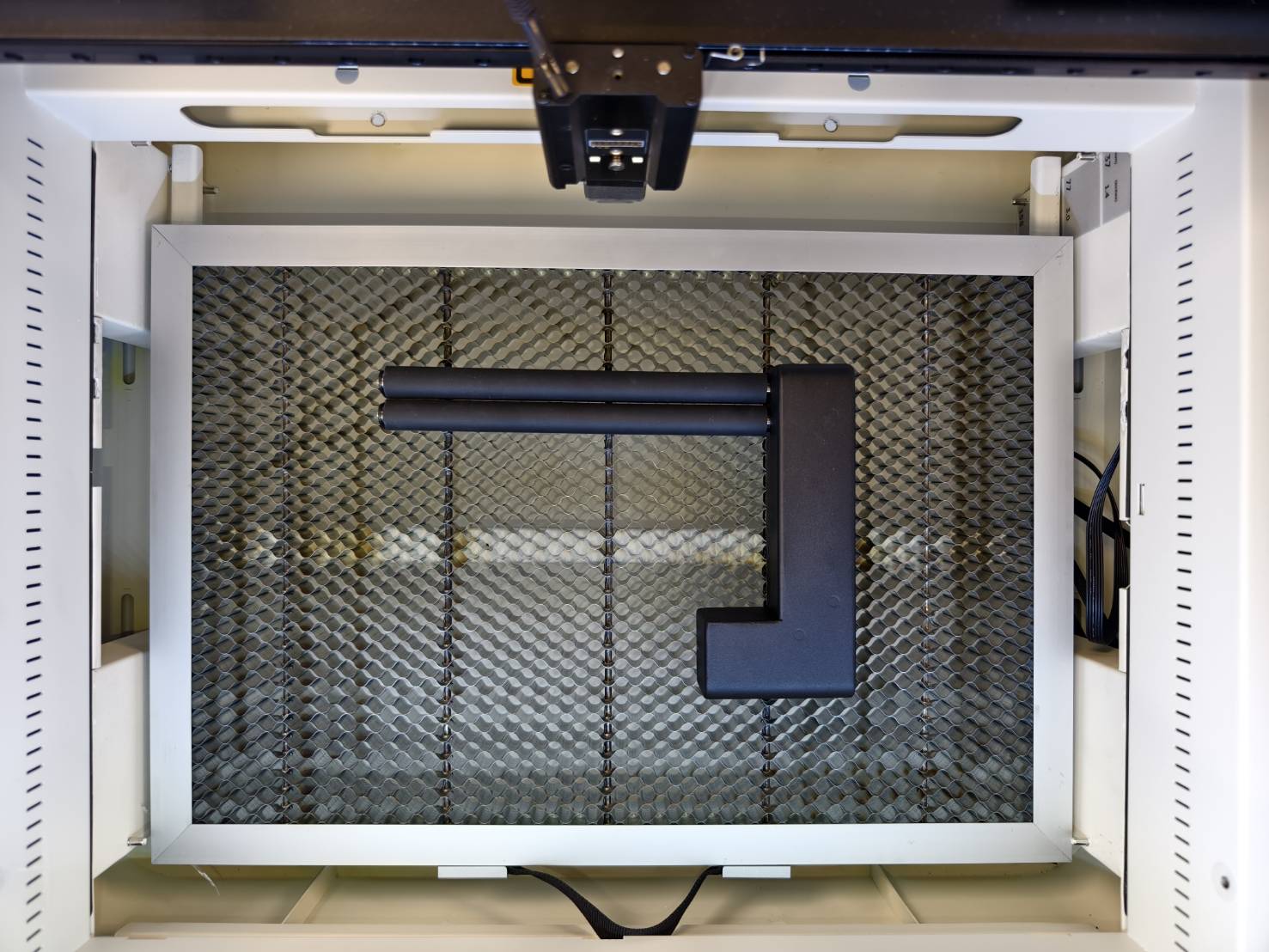

Placer rotoren i maskinen, og indsæt kablet i rotoren.
Trin 6.1
(Spring til Trin 7 hvis du ikke bruger printmodulet.)

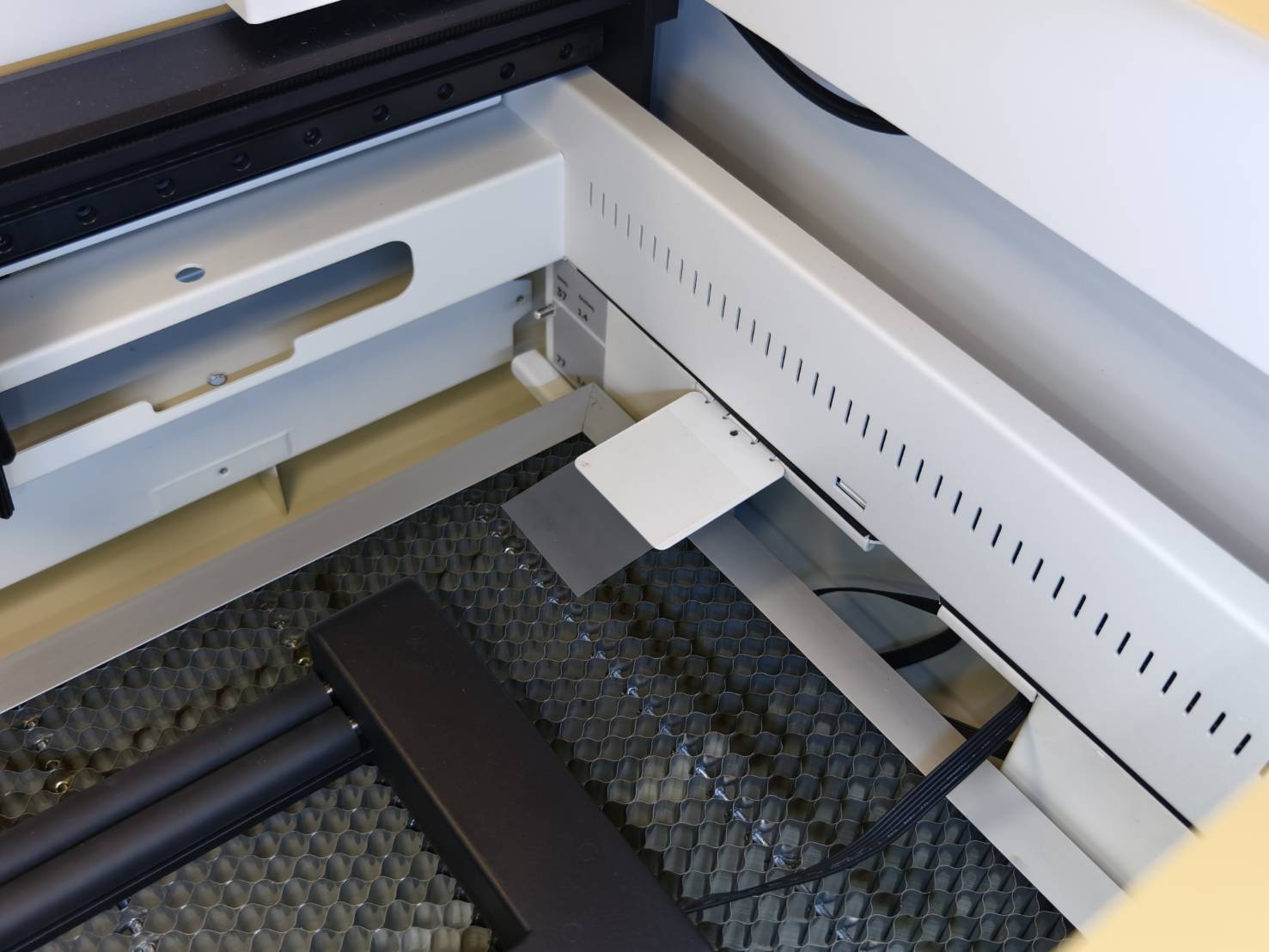

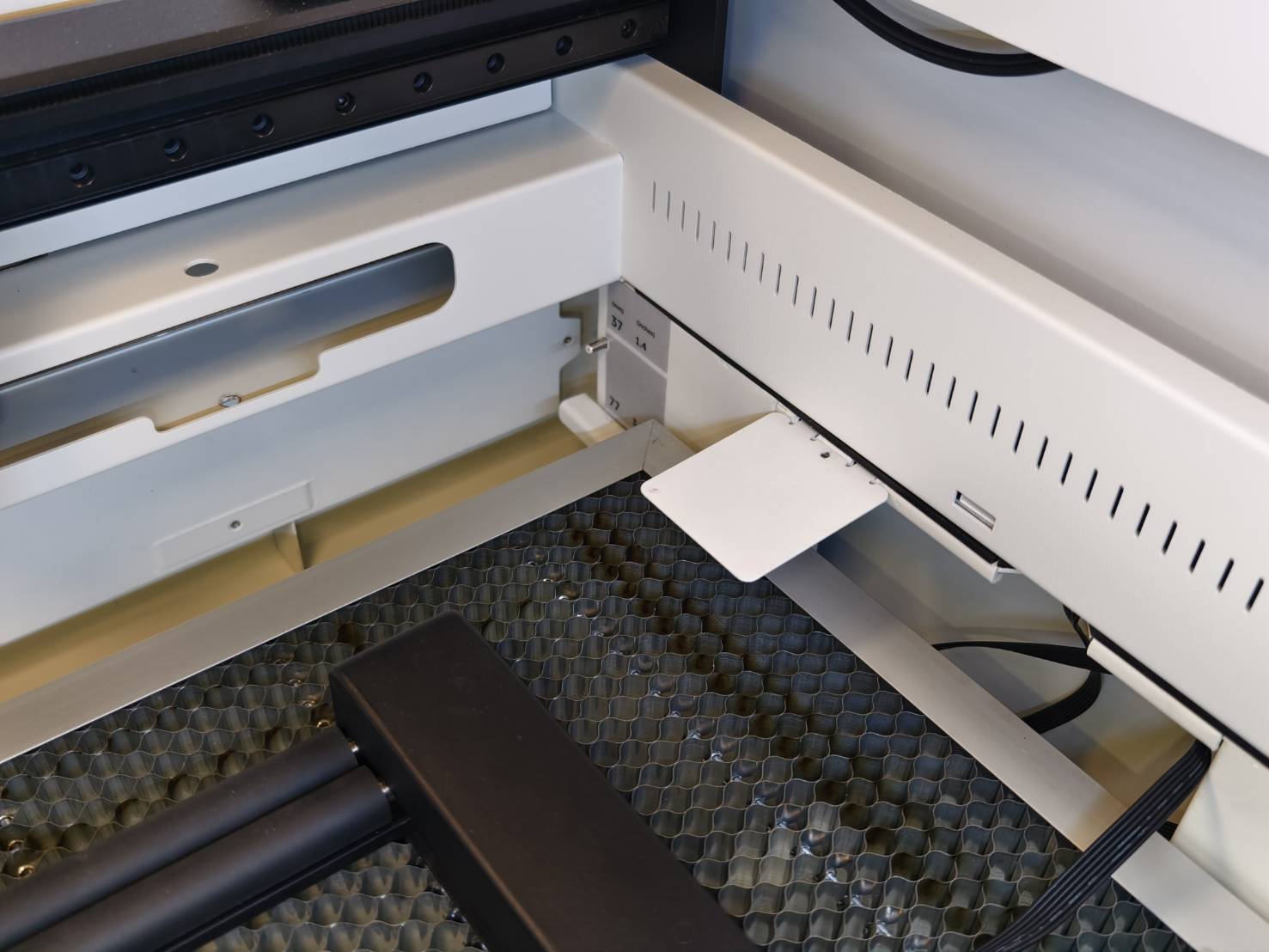

Tag den forbehandlede platform ud af kassen, og indsæt den på siden. Denne plade er kun designet til Adors printmodul. Som navnet antyder, vil det være forbehandlingsområdet, når du bruger printmodulet med rotoren. Placer forbehandlingsmærkaten på pladen for at opfange forbehandlingen.
Trin 6.2

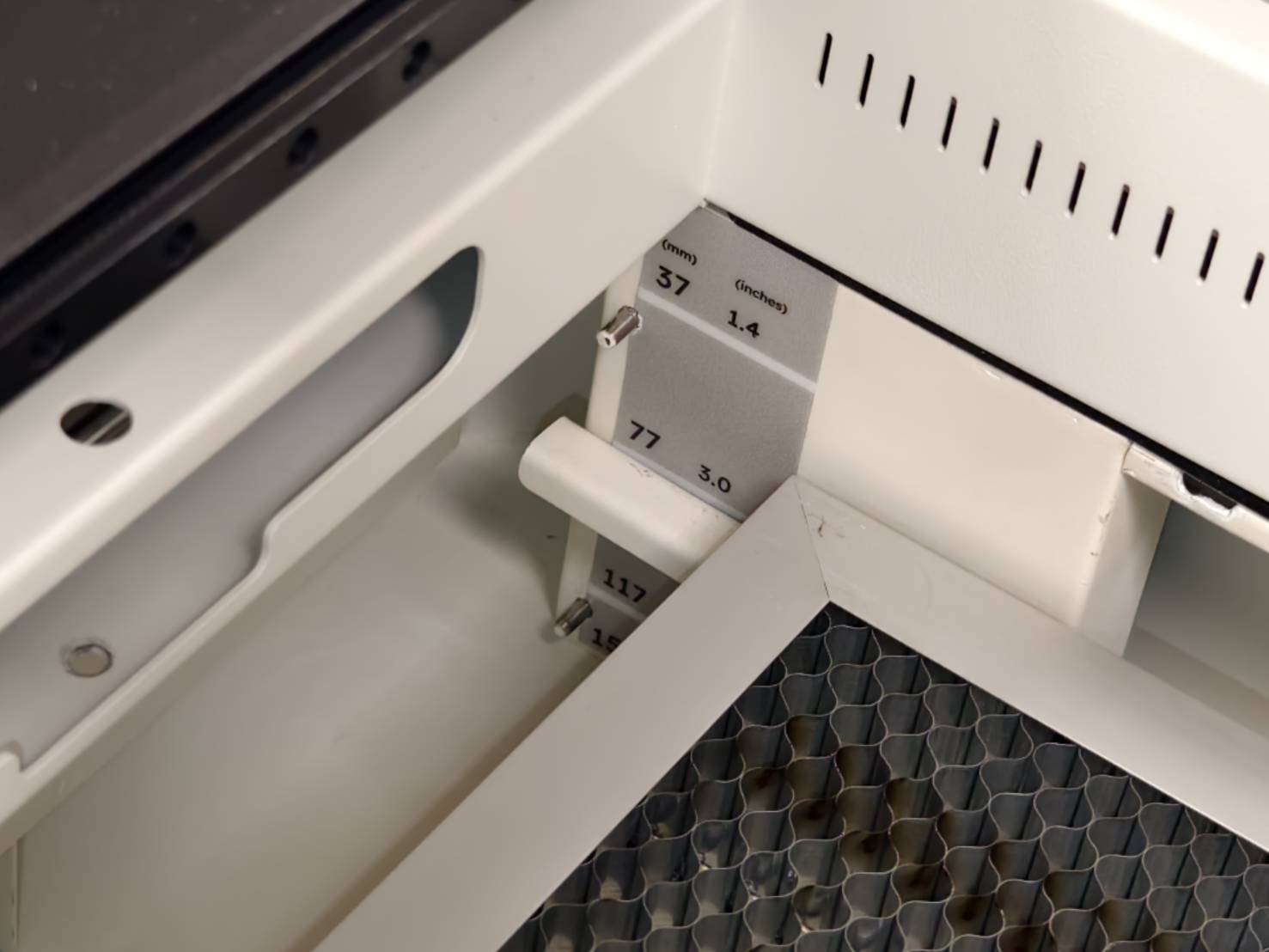

Hvis din bikage er i det øverste lag på 37mm / 1,4 tommer, behøver forbehandlingspladen ikke at blive installeret. Placer forbehandlingsmærkaten direkte omkring de to åbninger.
Trin 7
Hardwareinstallationen for Ador Extension Base og Rotary 2.0 er blevet fuldført.
Afhængigt af det modul, du vil bruge, bedes du se følgende links for at begynde at eksperimentere med rotormodulet.
