Beskrivelse

Denne artikel vil guide dig gennem opsætning af gennemgraveringssfunktionen og starte en test-graveringsopgave efter hardwareinstallationen.
For udskrivning med gennemgravering, se Ador - Guide til gennemgraveringsudskrivning.

Værktøj

1	Stjerneskruetrækker
2	Unbrakonøgle (7mm)
3	Papirtape (Valgfrit)

Trin 1

Adskil maskinen og basen, hvis de er samlet.

Trin 2

Skru disse to skruer på bagsiden ud med en stjerneskruetrækker.

Trin 3

Skru skruerne under rammen ud.

Bemærk, at der kan være to eller tre skruer, der skal fjernes, afhængigt af den maskine, du har.
Skruetypen kan være 7mm møtrikker, stjerneskruer eller fingerskruer.
I denne vejledning er der to 7mm møtrikker.

Trin 4

Den bageste gennemføringsramme kan derefter fjernes.
(Skruerne vil ikke være nødvendige til gennemføring, men det anbefales at beholde dem.)

Trin 5

Placer den bageste gennemføringsramme i den angivne position.

Trin 6

Skru de to skruer ud.

Trin 7

Skru skruerne under den forreste ramme ud.

Bemærk, at der kan være to eller tre skruer, der skal fjernes, afhængigt af den maskine, du har.
Skruetypen kan være 7mm møtrikker, stjerneskruer eller fingerskruer.
I denne vejledning er der to 7mm møtrikker.

Trin 8

Den forreste gennemføringsramme kan derefter fjernes.

Trin 9

Fjern de to clips på de forreste rammer.
(Disse to clips vil ikke være nødvendige til gennemføring, men det anbefales at beholde dem i tilfælde af fremtidige behov. Se venligst installationen af ikke-gennemføring.)

Trin 10

Placer den forreste gennemføringsramme i den angivne position.

Trin 11

Saml maskinen og forlængerbaseenheden.

Trin 12

Placer honningkagen i 37mm/1,4 tommer laget eller 77mm/3,0 tommer laget i henhold til dit materiales tykkelse. Se venligst artiklen om montering af honningkage.

Lag	Foto	Højdeinterval (Objekt)
37mm / 1,4 tommer		0 - 3 mm
77mm / 3,0 tommer		3 - 15 mm
117mm / 4,6 tommer		Ikke tilgængelig til gennemgravering
155 mm / 6,1 tommer		Ikke tilgængelig til gennemgravering

Trin 13

Indsæt materialet i maskinen. Det anbefales kraftigt, at du bruger kasseret eller brugt materiale første gang til øvelsesformål.

Den maksimale tykkelse på materialet til Ador-gennemgraveringsfunktionen er 15 mm.

Når du indfører materialet, skal du undgå, at det sætter sig fast i strømkablet eller ventilationsslangen som vist i de dårlige eksempler nedenfor.

Der er to scenarier for placering af materialerne. Se venligst vejledningen nedenfor.

0 - 3 mm materialer
Placer honningkagen i 37 mm / 1,4 tommers laget. Indsæt materialet direkte i maskinen, og placer det på honningkagen. (Det anbefales, at du skubber materialet til venstre for at justere det med rammen.)

3 - 15 mm materialer
Placer honningkagen i 77 mm / 3,0 tommers laget. Placer nogle materialer på honningkagen for at hæve dit målmateriale. Placer målmaterialet oven på bundmaterialerne. (Det anbefales, at du skubber materialet til venstre for at justere det med rammen.)

Trin 14

Sæt papirtape lige ved siden af materialets kant på honningkagen eller på bundmaterialet.
Tapen påføres for at justere hver gravering, og vi vil gennemgå, hvordan man bruger den senere i artiklen.

0 - 3 mm materialer
Påfør tapen direkte på honningkagen.

3 - 15 mm materialer
Forbered et sidemateriale, der har samme tykkelse som dit målmateriale eller en tykkelse inden for +/- 3 mm. Sørg for, at det er tyndt nok til at lægge på bundmaterialet sammen med dit målmateriale.

Påfør papirbåndet på sidematerialet, og placer det lige ved siden af dit målmateriale.

Vigtig bemærkning
Det er bedst, at målmaterialet og sidematerialet har samme tykkelse.

En forskel på maks. 3 mm mellem disse to materialer vil være acceptabel.

En forskel på mere end 3 mm mellem disse to materialer vil IKKE være acceptabel.

Trin 15

Tænd for maskinen, og udfør autofokus på dit materiale.

Trin 16

Sørg for, at du har følgende software- og firmwareversioner for at bruge Adors rotationsfunktion.

Beam Studio version 2.3.7 eller nyere. (Guide)	Firmwareversion 5.3.2 eller nyere. (Guide)

Trin 17

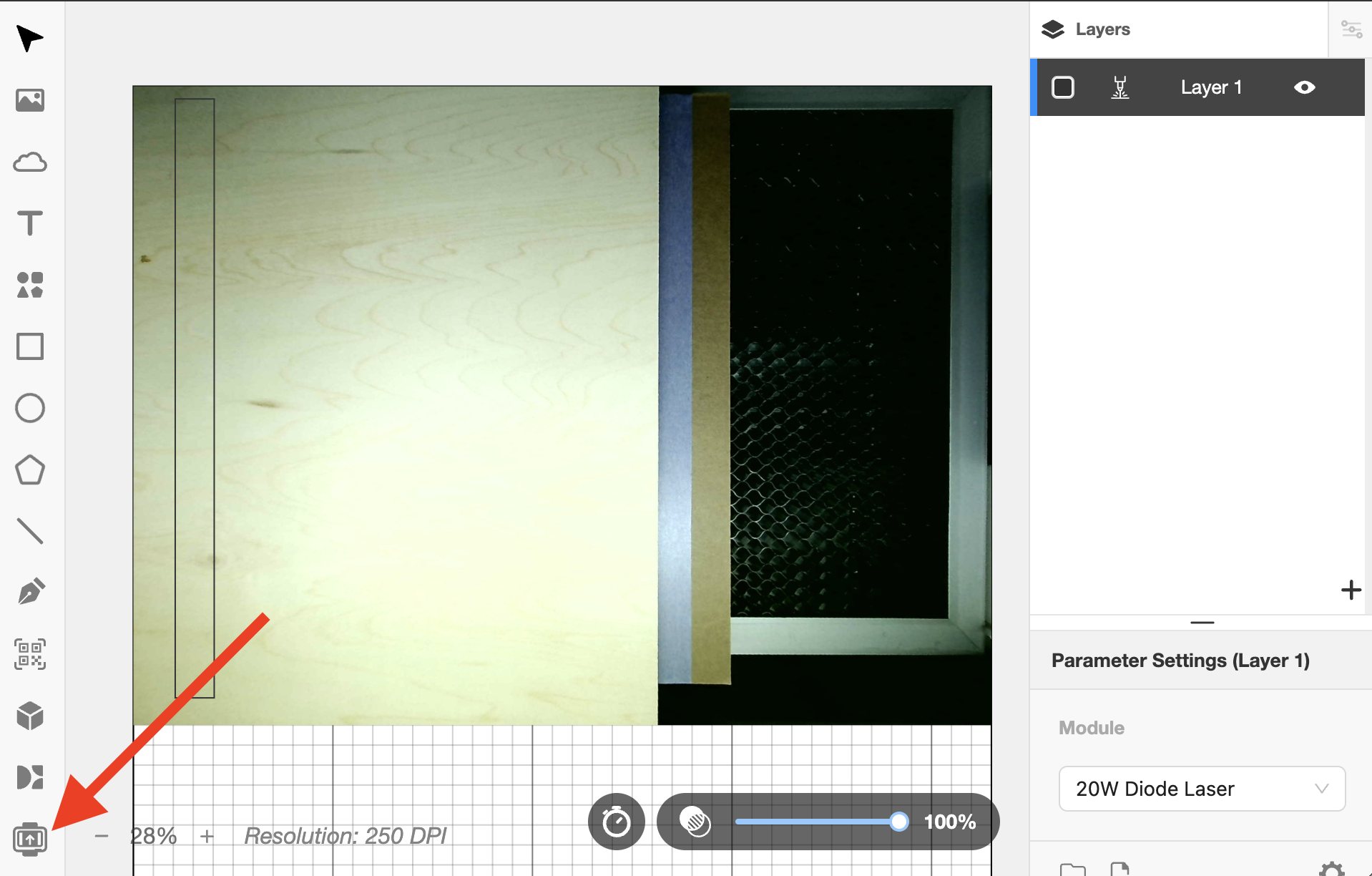

Aktivér Passthrough-funktionen i Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

Indstil længden på dit materiale.

Screenshot 2024-07-09 at 3.36.02 PM.png

Trin 18

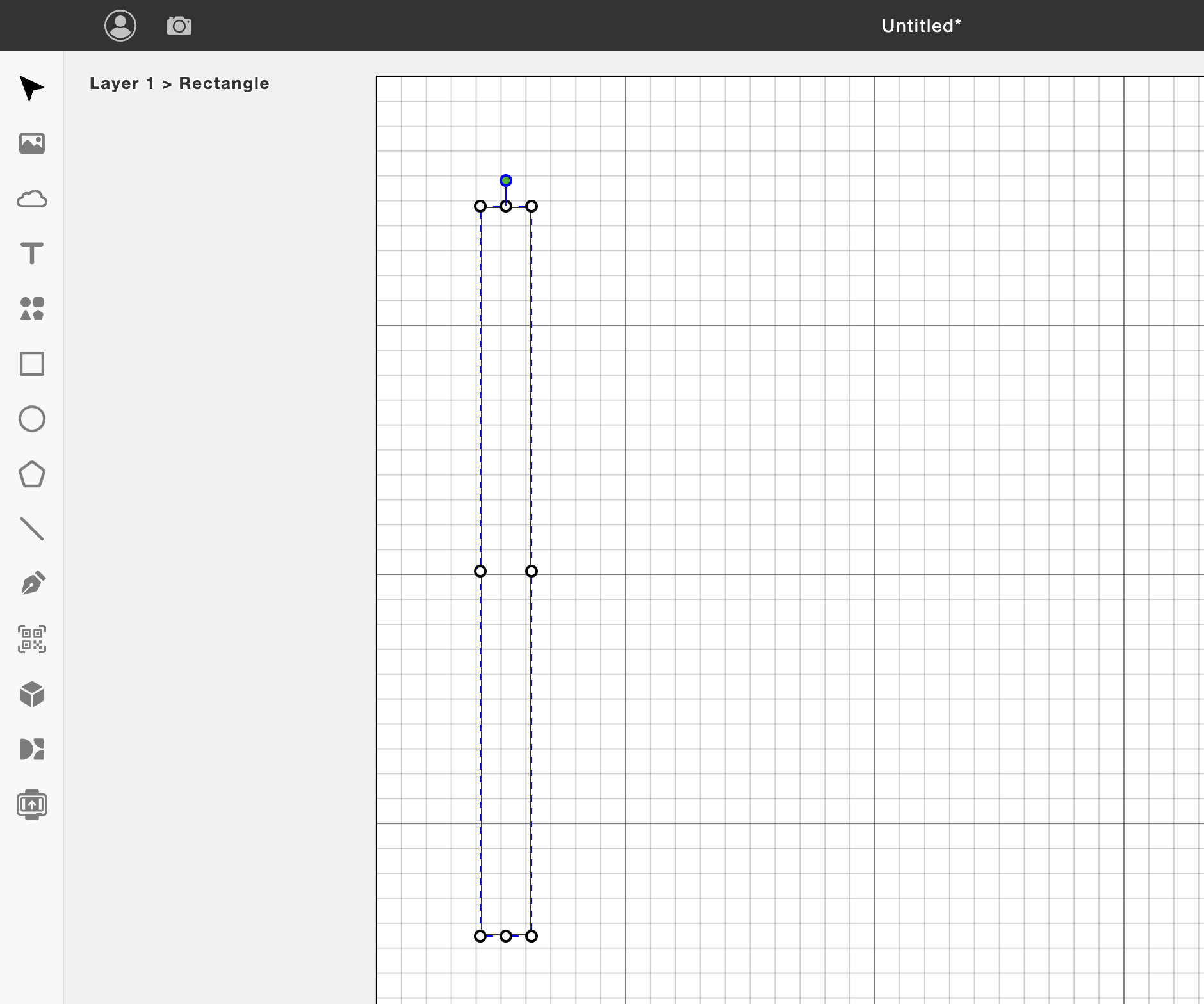

Tegn et langt rektangel, eller importér dit eget design.

Screenshot 2024-07-09 at 3.44.08 PM.png

Trin 19

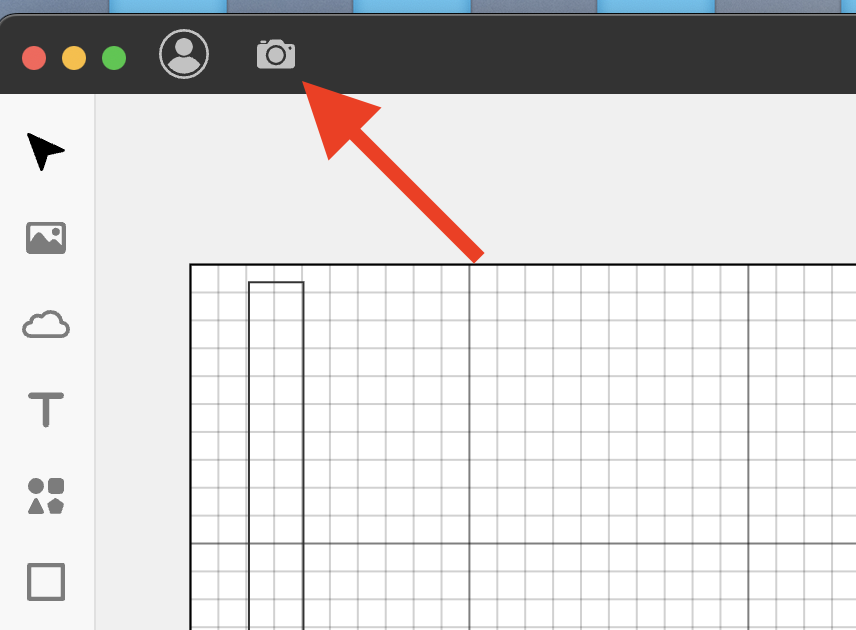

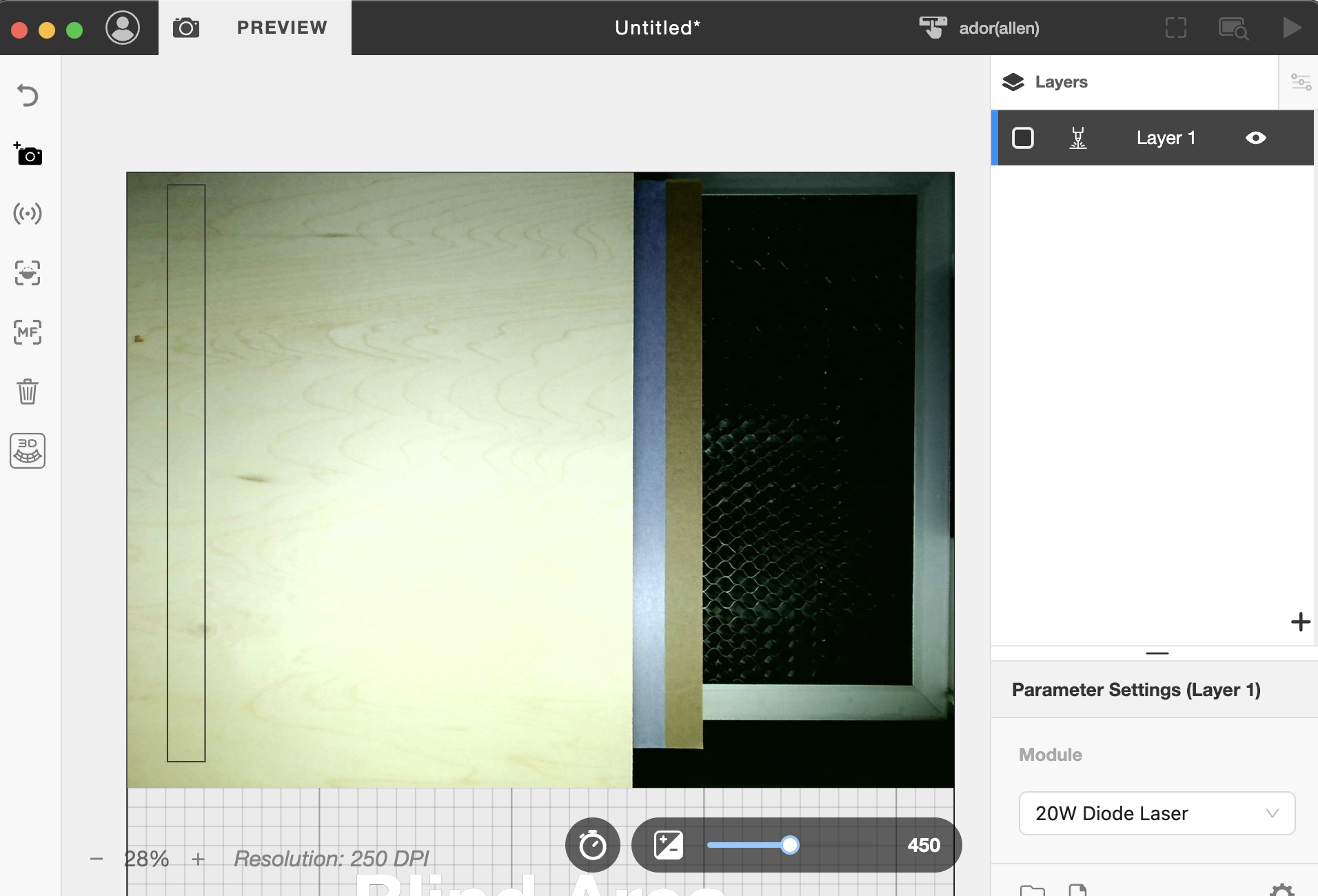

Udfør kameraforhåndsvisning.

Trin 20

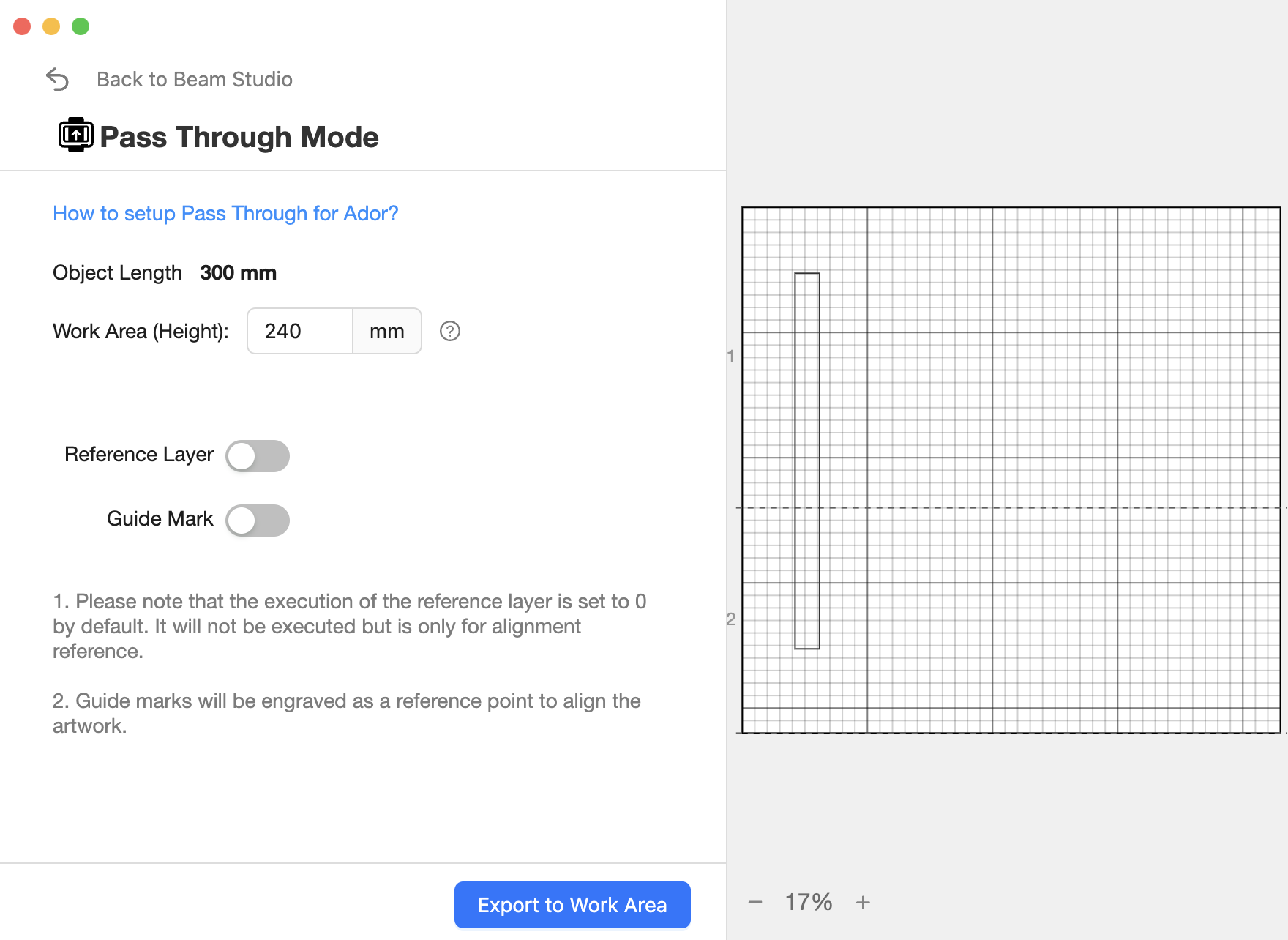

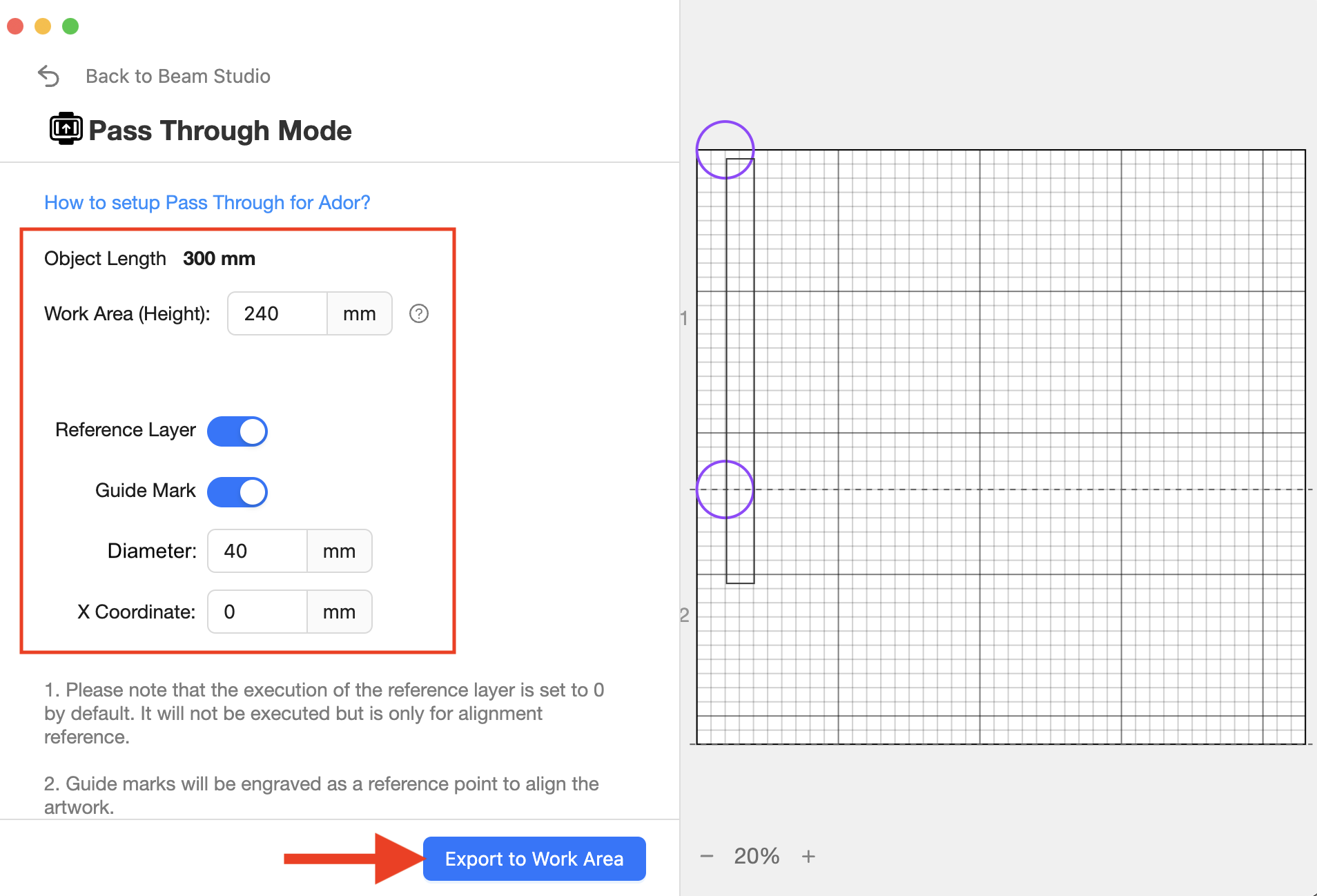

Åbn Passthrough-indstillingerne.

Forklaring af hver indstilling

	1. Objektlængde
	2. Arbejdsområde (højde)
	3. Referencelag
	4. Styremærke

1. Objektlængde

Objektlængde er længden af dit design eller importerede fil målt af softwaren.

2. Arbejdsområde (højde)

Arbejdsområde (højde) er længden af hvert graveringsafsnit.
Indstillingsområdet kan indstilles fra minimum 120 mm til maksimum 240 mm.
Se venligst eksemplerne nedenfor for detaljer.

Eksempel 1

Hvis dit objekt er 300 mm langt, vil indstilling af arbejdsområdet til 240 mm kræve to graveringer, hvorimod én gravering kun kan færdiggøre op til 240 mm arbejde.
Derfor vil resten, f.eks. 60 mm, blive færdiggjort i det andet afsnit/gravering.
(Det er kun et koncept; den faktiske graveringslængde vil afhænge af, hvor objektet er placeret i Beam Studio.)

Eksempel 2

Hvis dit objekt er 300 mm langt, vil indstilling af arbejdsområdet til 120 mm kræve tre graveringer, hvorimod én gravering kun kan færdiggøre op til 120 mm arbejde.

3. Referencelag

Referencelag er et værktøj, der automatisk opretter forskellige lag baseret på antallet af sektioner, du har efter eksport til arbejdsområdet.

Eksempel

Hvis dit objekt er 300 mm langt, vil indstilling af arbejdsområdet til 120 mm kræve tre graveringer, så du vil have tre sektioner, hvilket indikerer tre lag, og du vil finde, at de forskellige lag vil gravere forskellige sektioner af dit objekt.

Gennemføringsindstillinger	Automatisk oprettede lag

4. Styremærke

Styremærke er et værktøj, der bruges til at matche afslutningslinjerne mellem hver sektion af gravering.
Dette værktøj vil faktisk gravere to cirkler, og halvdelen af cirklen skal være uden for dit materiale.
Efter den første gravering kan du bruge den indre halvcirkel på dit emne til at justere den anden ydre halvdel. Hvordan man bruger disse cirkler vil blive gennemgået senere i denne artikel. Læs venligst videre.

Yderligere indstillinger for hjælpemærket

1. Diameter

Diameterindstillingen er størrelsen på cirklerne, og standardværdien er 40 mm.

Diameter indstillet til 40 mm	Diameter indstillet til 20 mm

2. X-koordinat

X-koordinatindstillingen er placeringen af de to cirkler, som vil afhænge af størrelsen på dit materiale, og standardværdien er 390 mm.

X-koordinat indstillet til 0 mm	X-koordinat indstillet til 300 mm

Trin 21

Juster om nødvendigt indstillingerne for gennemgravering baseret på dit design eller fil.
Hvis du følger mit eksempel, kan du bruge indstillingerne nedenfor til at gravere rektanglet.

Trin 22

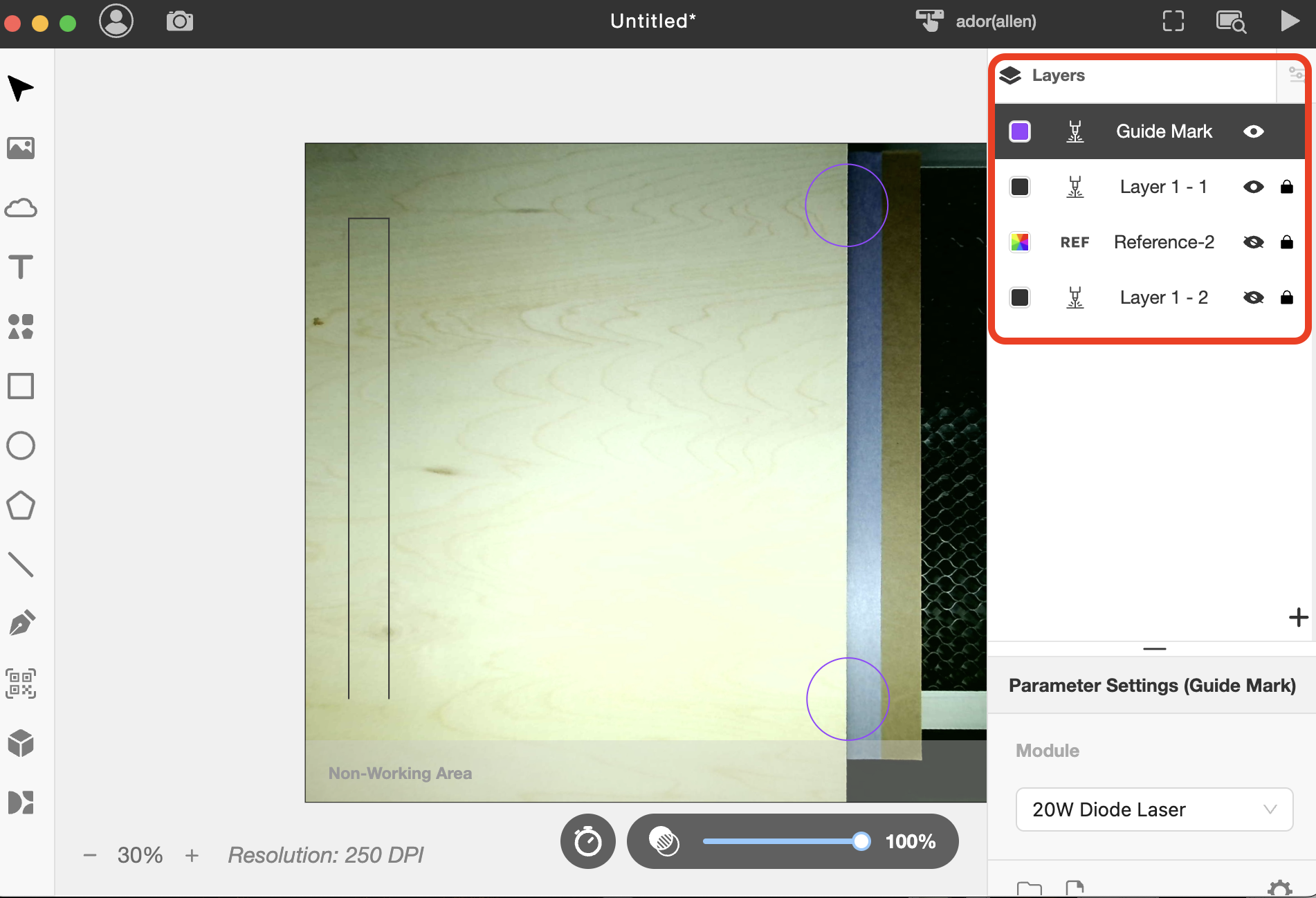

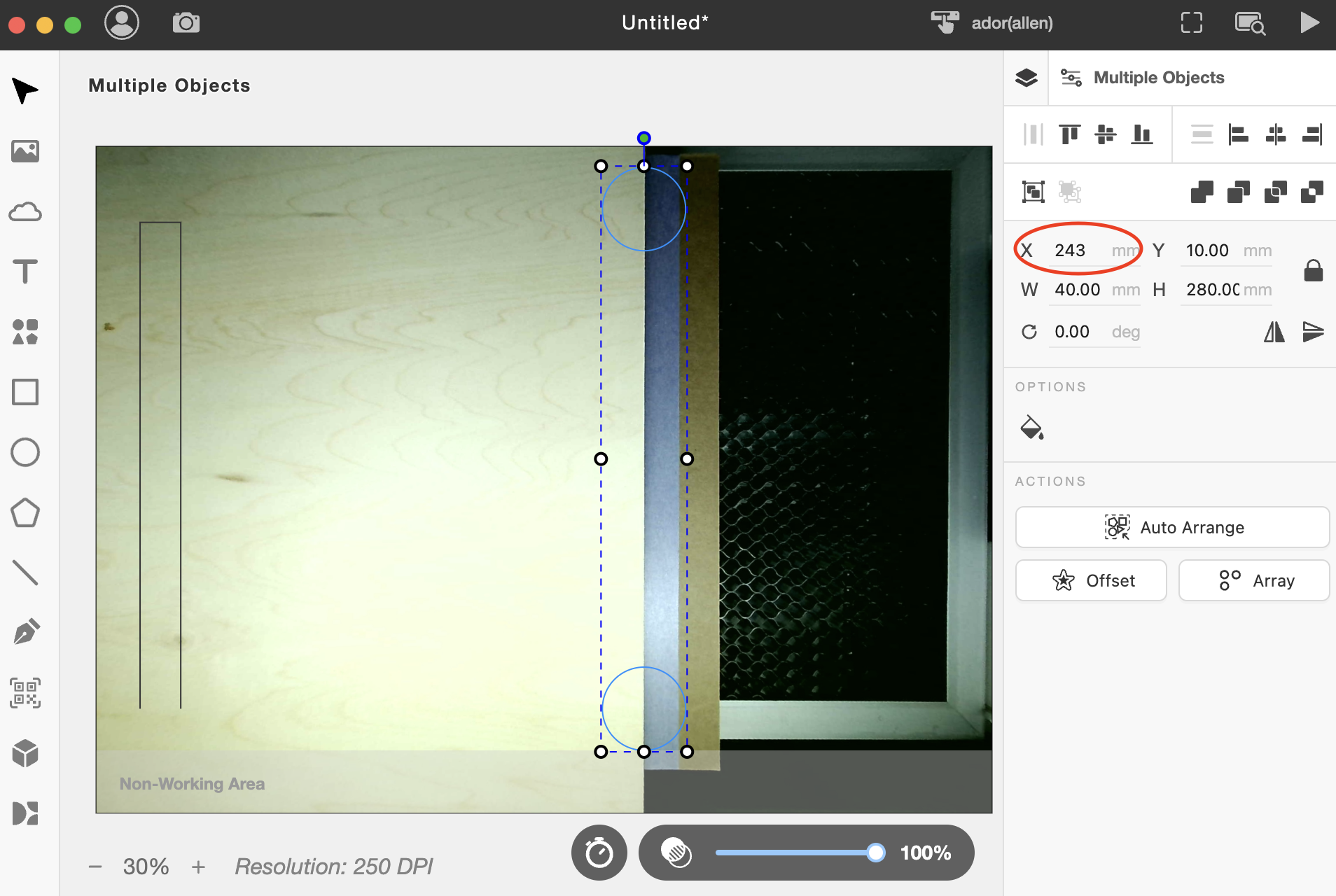

Efter eksport vil du se de automatisk oprettede lag og de to cirkler.

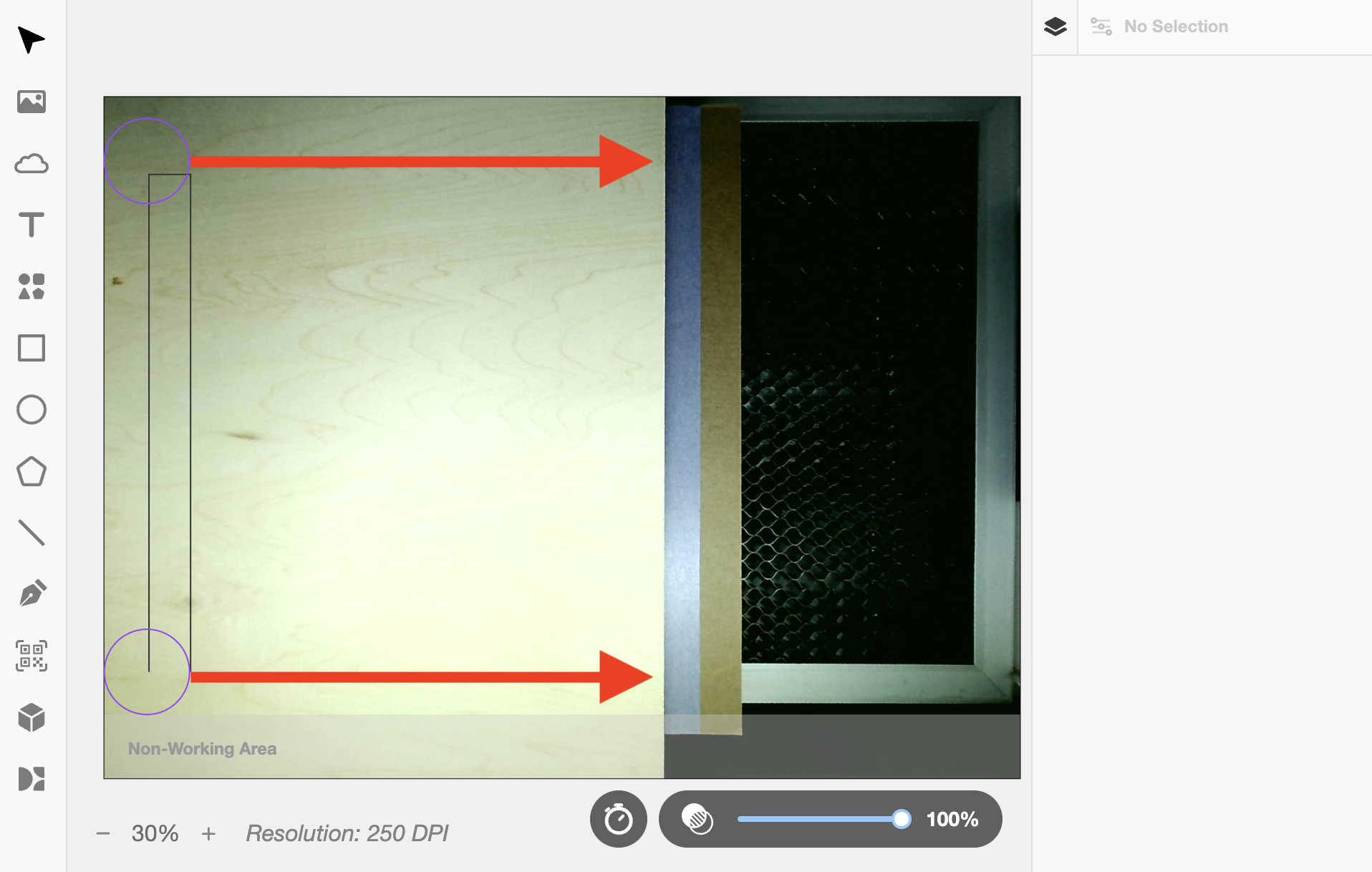

Flyt cirklerne, så halvdelen er på materialet, og den anden halvdel er på tapen.
(Det anbefales at ændre X-akseværdien for at flytte cirklerne.)

Trin 23

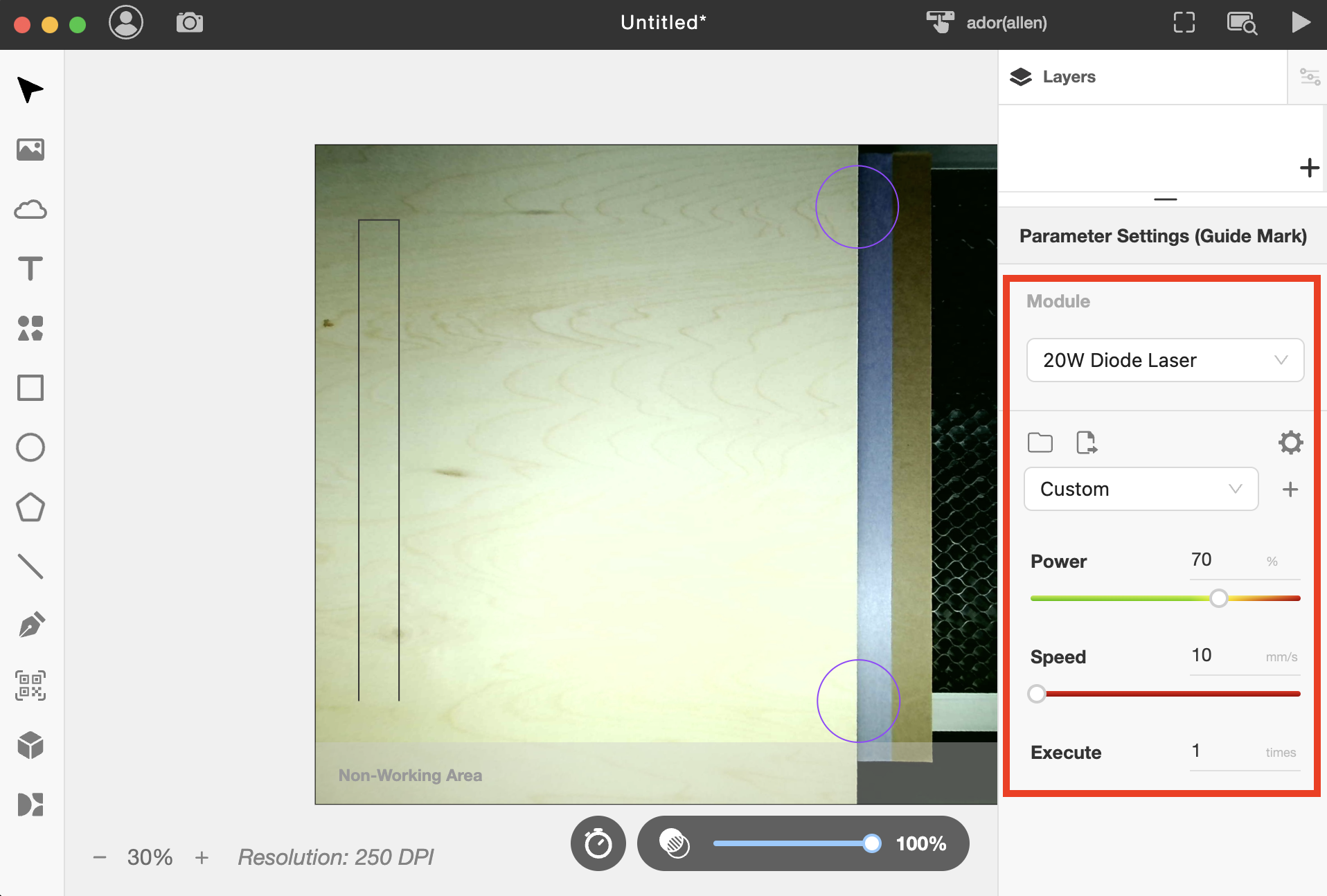

Indstil dine parametre baseret på dit materiale, og sørg for at ændre parametrene i alle lag.

Aktiver kun lag 1 og styremærket. Skjul de andre, da de vil blive graveret efterfølgende.

Trin 24

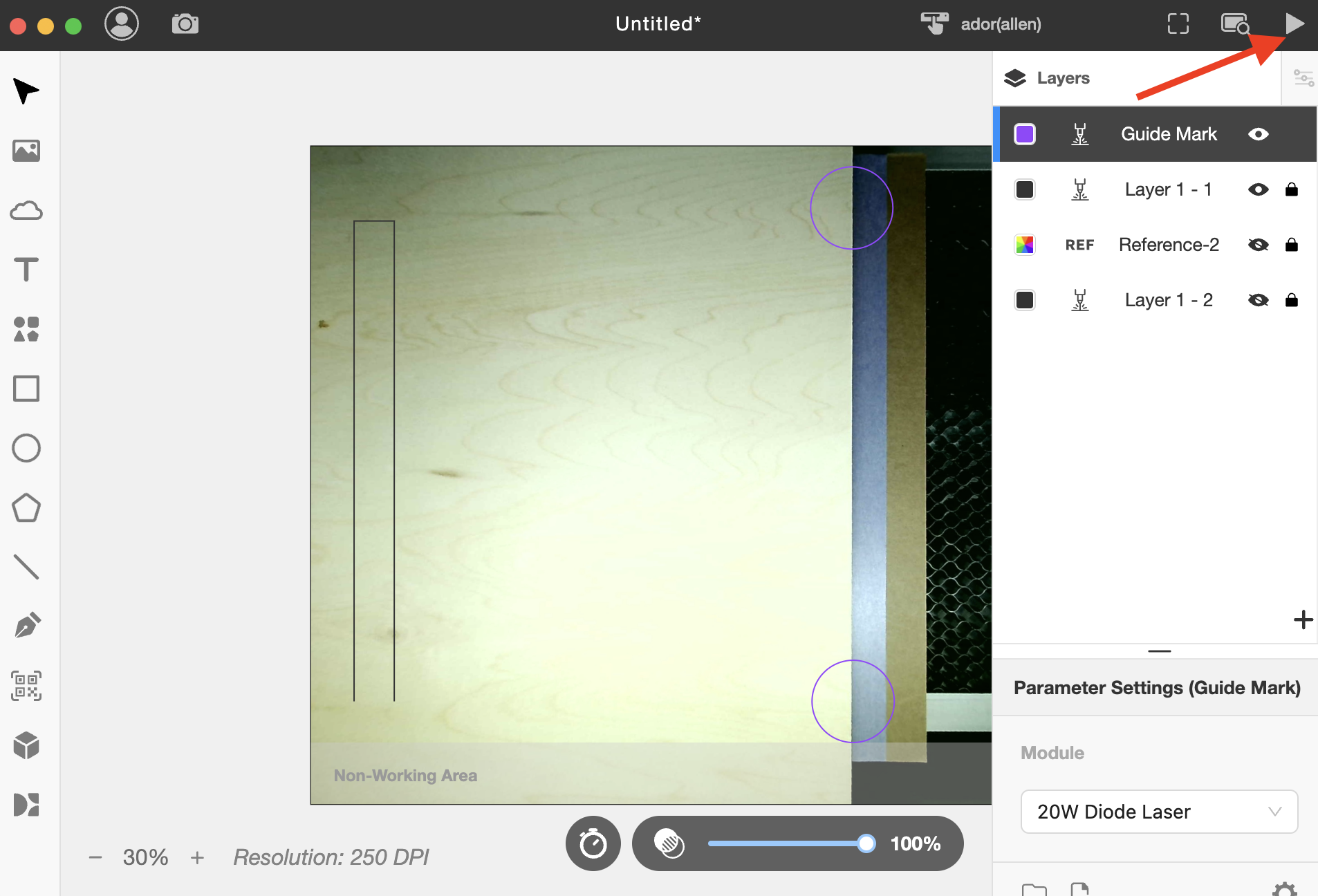

Start opgaven.
(Sørg for, at kun lag 1 og styremærket er aktiveret. De andre skal være skjult.)

Trin 25

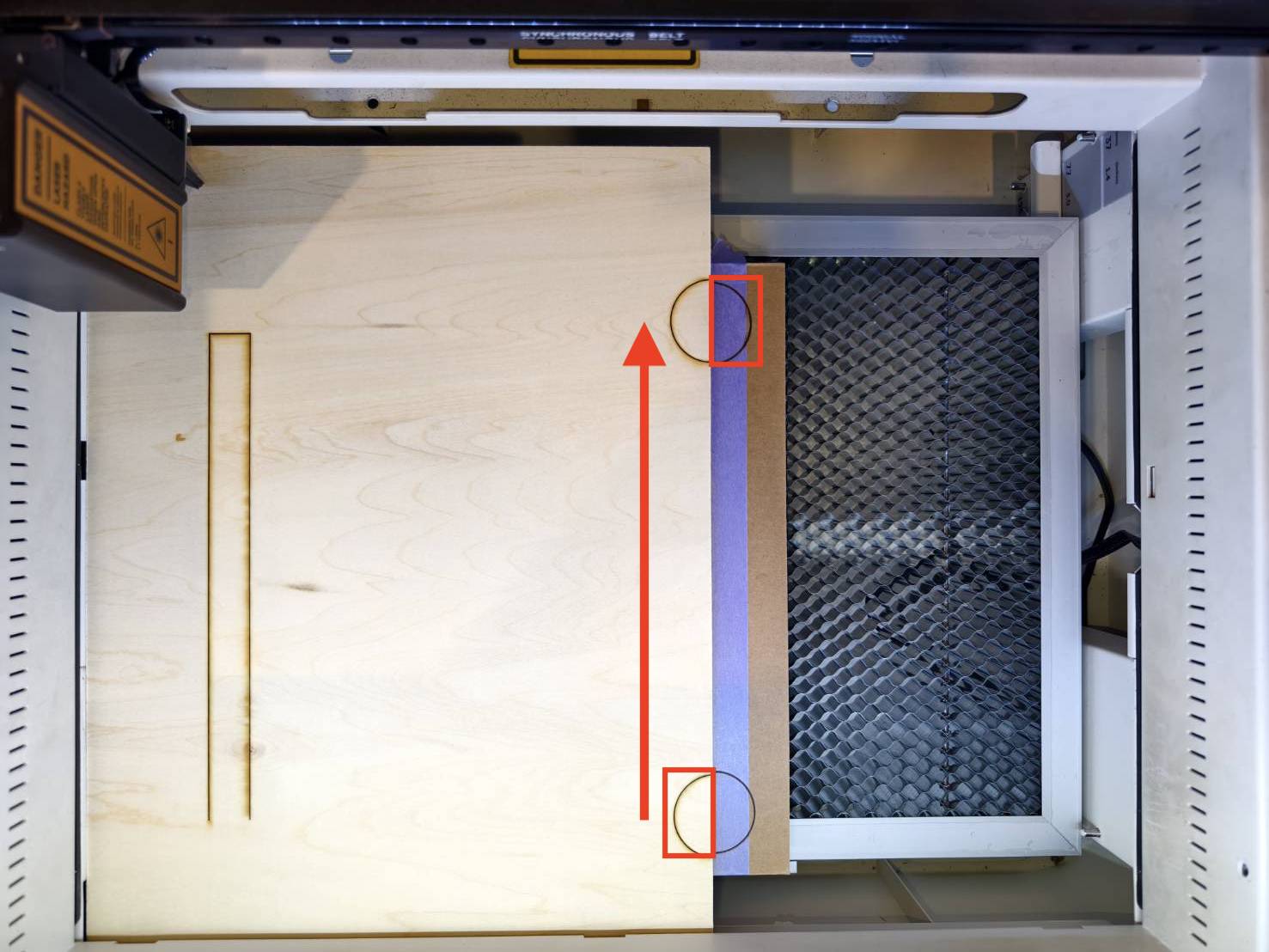

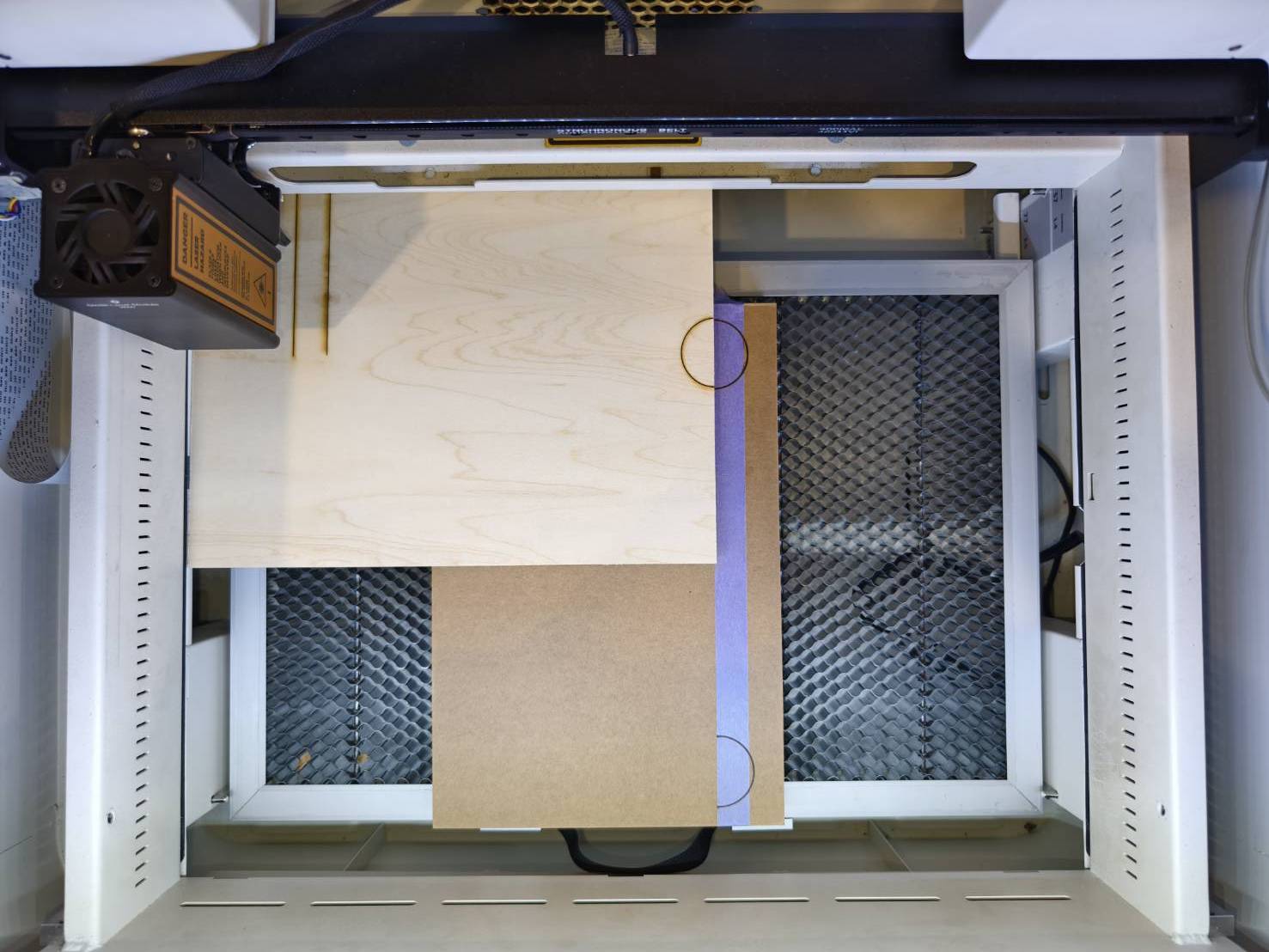

Efter den første gravering skal du flytte dit materiale for at justere den nederste halvcirkel på materialet med den øverste halvcirkel på tapen.
Hold venligst tapen fast, mens du flytter dit materiale for at undgå positionsændring.

Trin 26

Sørg for, at materialet ligger fladt. Hvis det vipper, anbefales det at bruge en tung genstand eller tape til at fastgøre det på plads.
I dette eksempel er tapen påført.

Vær opmærksom på, at brug af en genstand kan blokere laserhovedets bane, så det er bedre at bruge mindre genstande.

Genstand	Tape

Trin 27

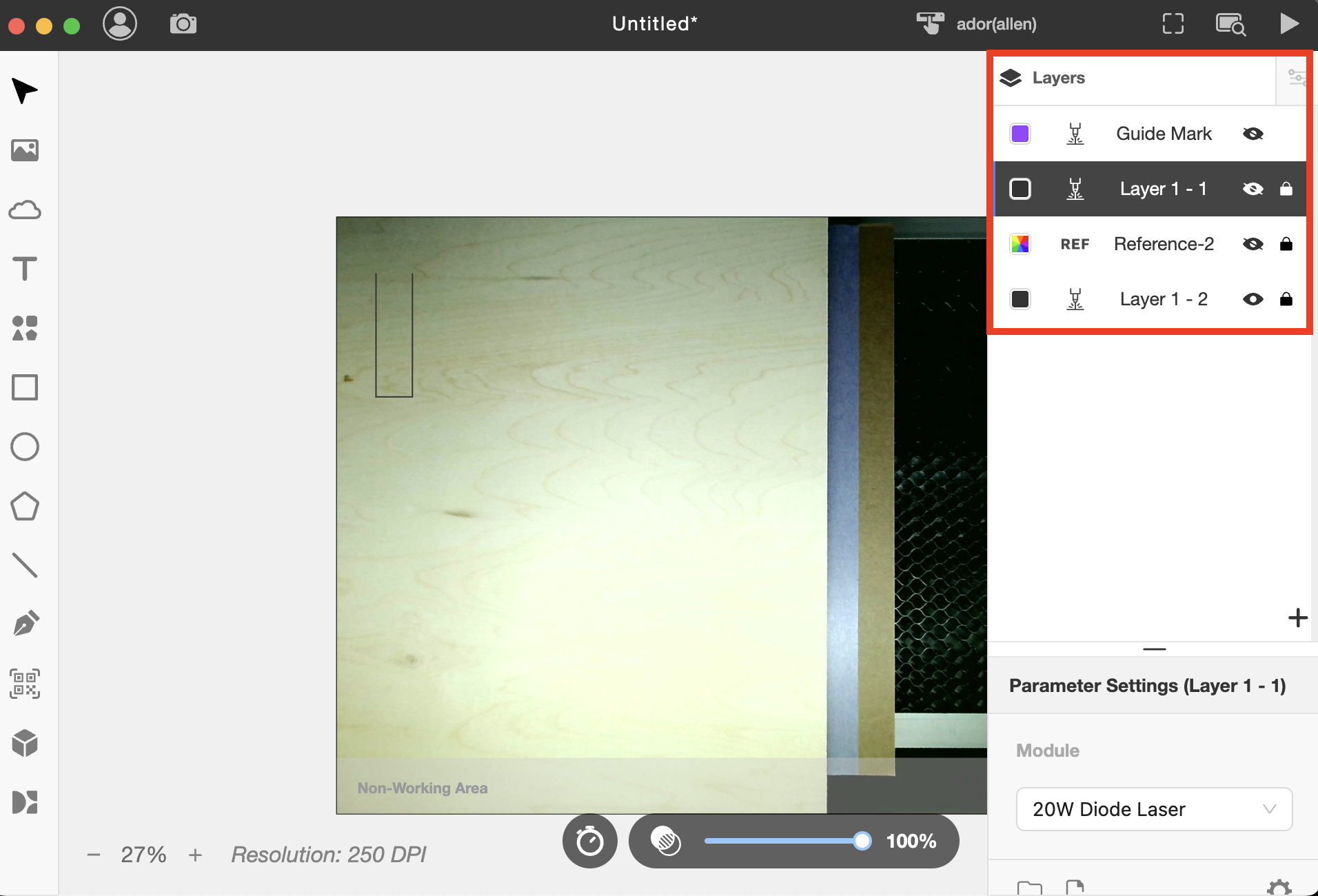

Da det første lag og styremærket er blevet graveret, skal vi fortsætte med at gravere det andet lag. Derfor skal du manuelt deaktivere det færdige lag og aktivere det næste lag. Styremærkelaget vil først blive deaktiveret ved den sidste gravering.

Hvis du følger mit eksempel, bedes du kontrollere:

Skjul det første lag, da dets del er færdig.
Styremærkelaget vil først blive deaktiveret ved din sidste gravering.
I dette eksempel kræves der kun to graveringer, så styremærkelaget vil blive deaktiveret ved den anden gravering.
Aktiver det andet lag, som er det sidste lag i dette eksempel.
Referencelaget har afslutningen af det første lag, så det kan bruges til justering mellem lagene; det har ikke nogen output indstillet i parametrene, så aktivering af det vil ikke påvirke opgaven.

Trin 28

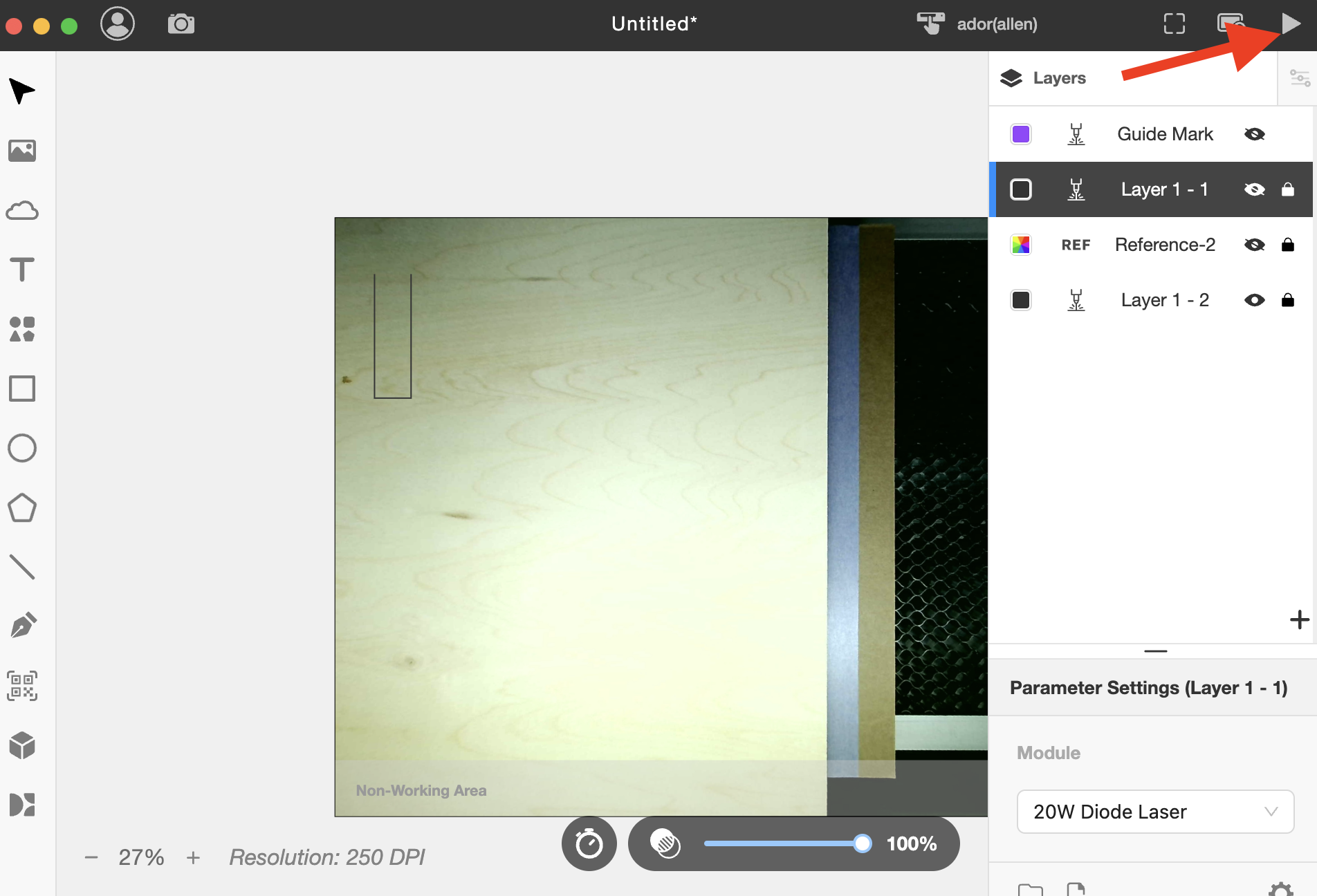

Start opgaven igen.

Trin 29

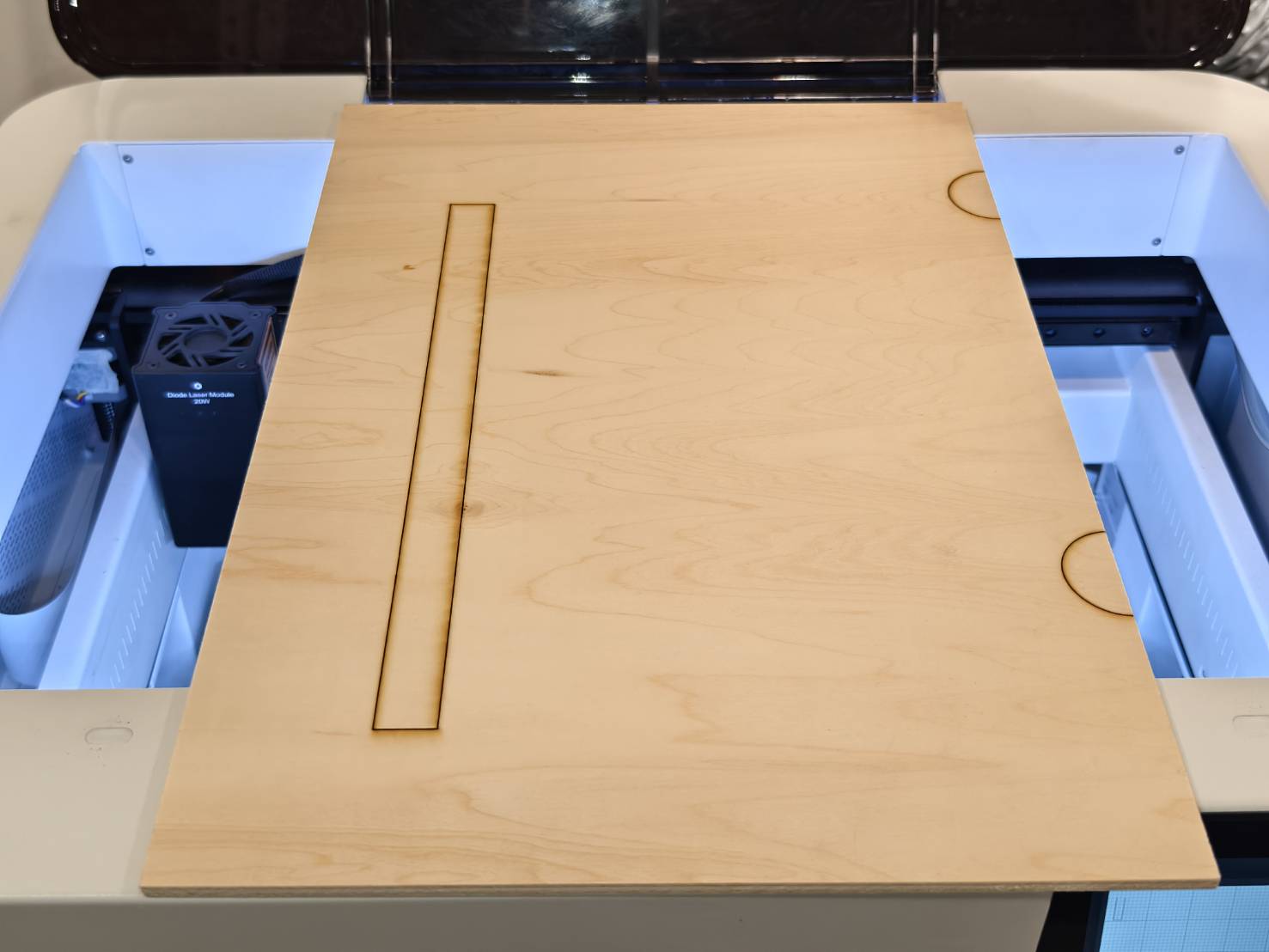

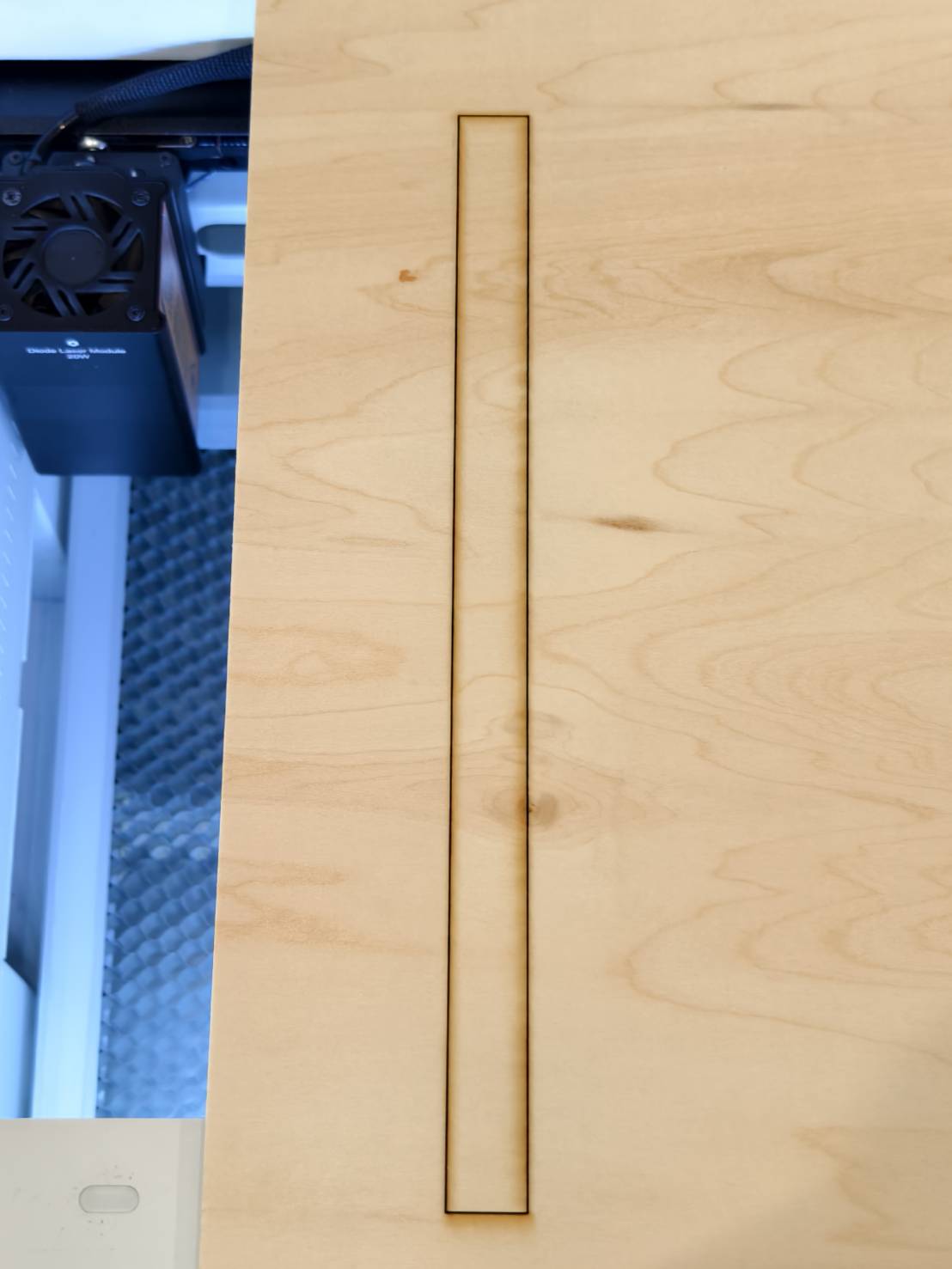

Kontrollér resultatet.
