Ador Rotary - Start gravering

Beskrivelse

Denne artikel vil guide dig igennem, hvordan du starter en graveringsopgave efter hardwareinstallationen.

Hvis du leder efter, hvordan man printer med en roterende enhed, bedes du se linket nedenfor.
Ador Rotary - Start print

Trin 1

Sørg for, at du har følgende software- og firmwareversioner for at bruge Adors roterende funktion.

Beam Studio version 2.3.8 eller nyere (Guide)	Firmware version 5.3.3 eller nyere (Guide)

Trin 2

Tænd for maskinen, og installer modulet.
Se linkene i tabellen nedenfor for installationsvejledninger til moduler.

10W/20W Diode Lasermodul	2W Infrarødt Lasermodul

Trin 3

Placer din graveringsobjekt på rullerne.
Det tilgængelige størrelsesinterval for emnet er 3 mm - 140 mm.
For emner på 3-5 mm er autofokus-funktionen ikke tilgængelig, så manuel fokusering er nødvendig.

Her er en demonstration af, hvordan man justerer rullerne på den roterende enhed.
(Tryk blot på knappen til højre og hold den nede, så kan rullerne flyttes frit)

Afhængigt af objekternes form, bedes du se vejledningerne nedenfor for korrekt placering af dit objekt: Cylindriske objekter, Koniske objekter, Bægre

Cylindriske objekter

Koniske objekter

Før du placerer objektet, skal du bruge støtten. Sørg for, at hjulene på støtten passer til dit objekt.

Bemærk: Vaterpas-apps på smartphones kan også være et alternativt værktøj at bruge.

Bægre

Før du placerer objektet, skal du bruge støtten. Sørg for, at hjulene på støtten passer til dit objekt.

Trin 4

Udfør autofokus.

10W/20W lasermodul & 2W lasermodul

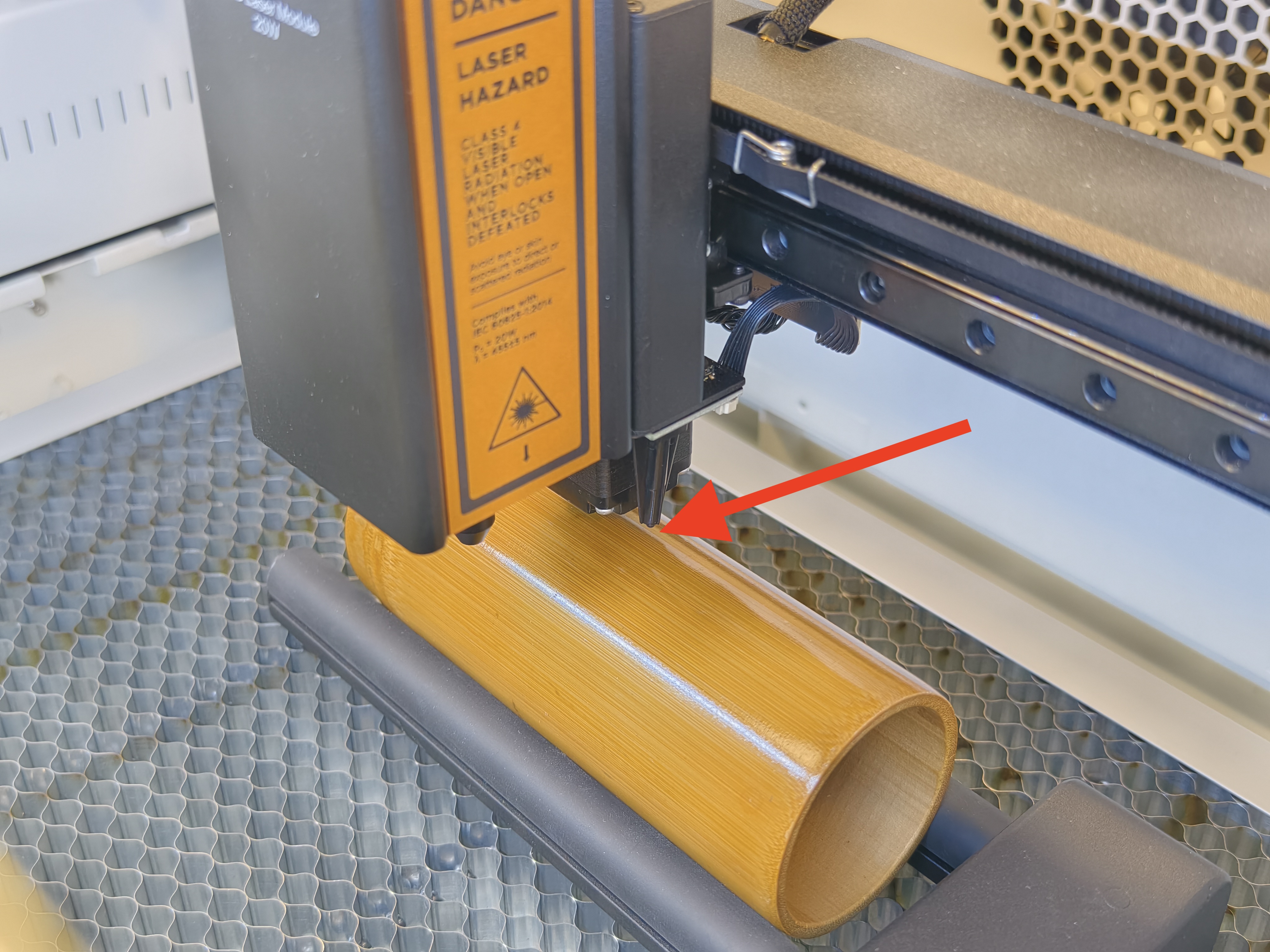

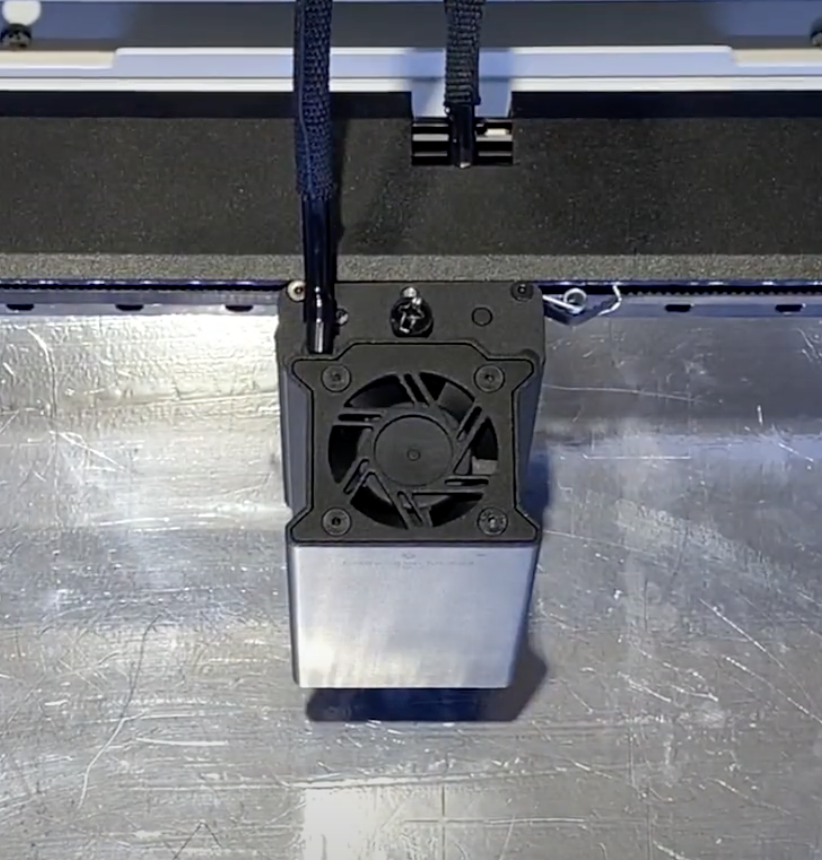

Hæv modulet til toppen eller over dit objekt. Flyt sonden til den højeste overflade på dit objekt, og sænk modulet for at sikre, at sonden kan nå overfladen. Dobbelttryk på knappen, eller brug panelet til at autofokusere.

Trin 5

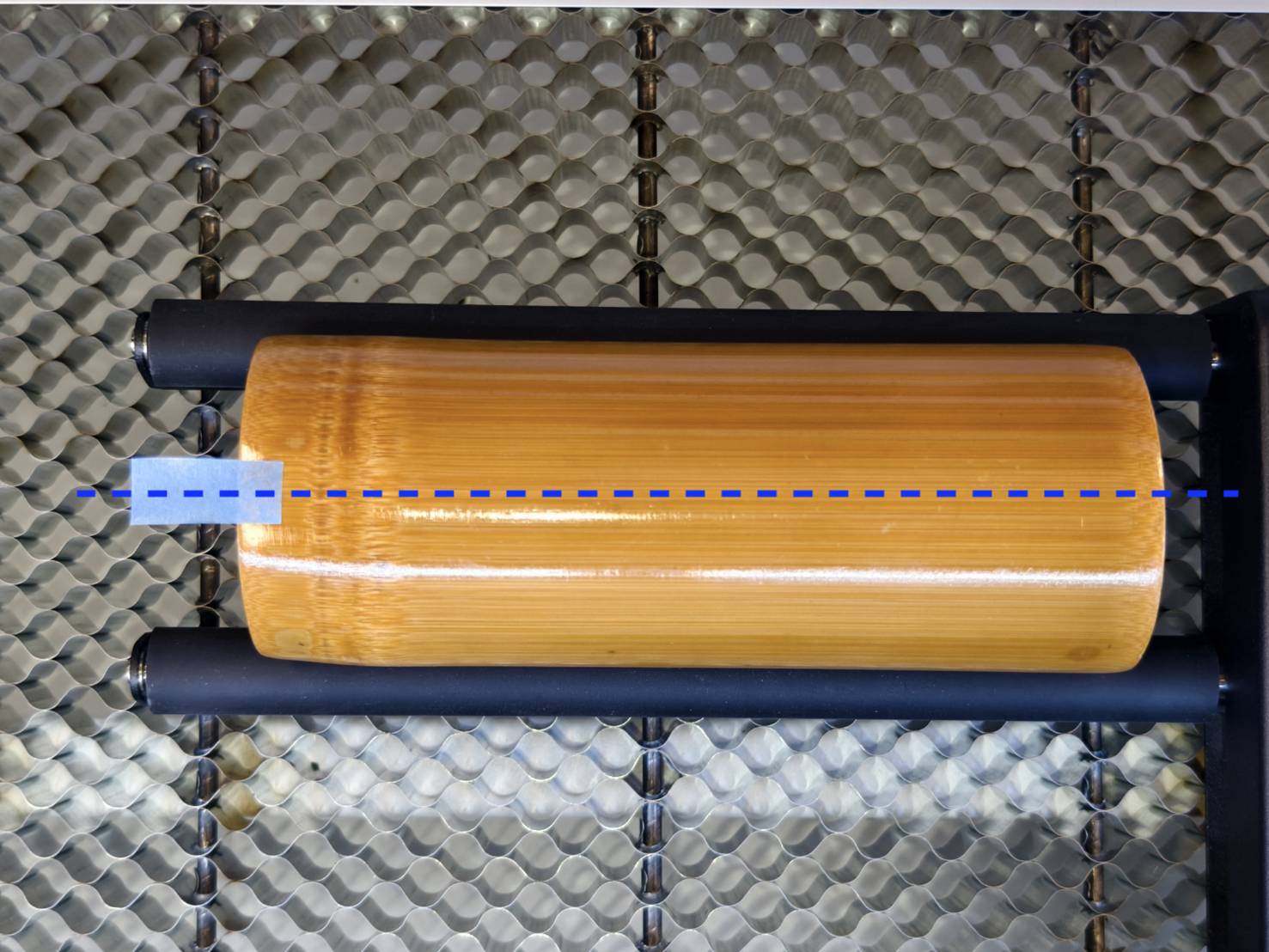

Placer et stykke tape i midten af dit objekt.
Dette vil være nyttigt til at finde midten af objektet, når du bruger kameravisning og softwaren.

Trin 6

Start Beam Studio, og indlæs din fil eller billede. Indstil arbejdsområdet til Ador, og aktiver rotationsfunktionen.

Trin 7

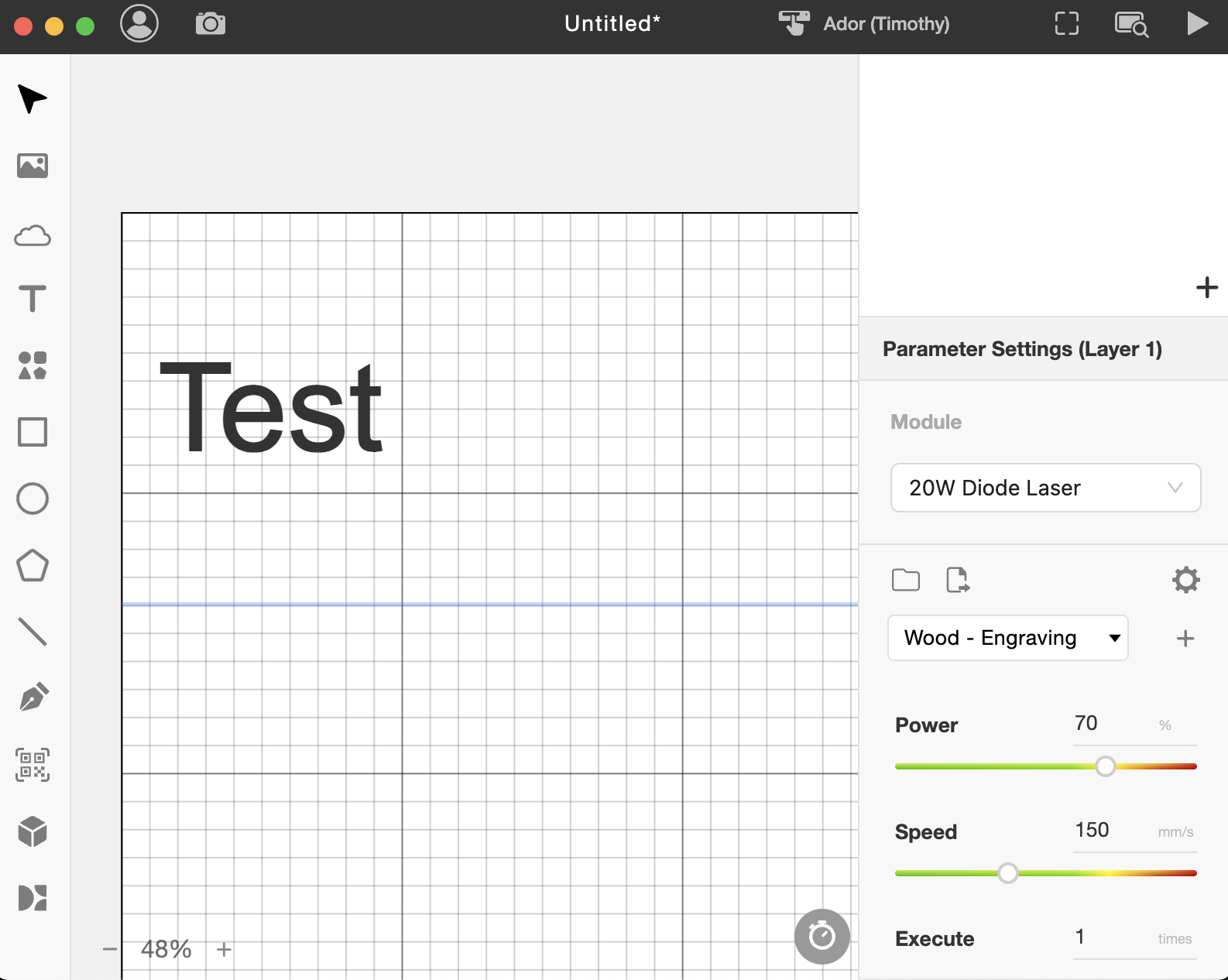

Indstil parametrene for opgaven i henhold til dit materiale og dit modul.

Trin 8

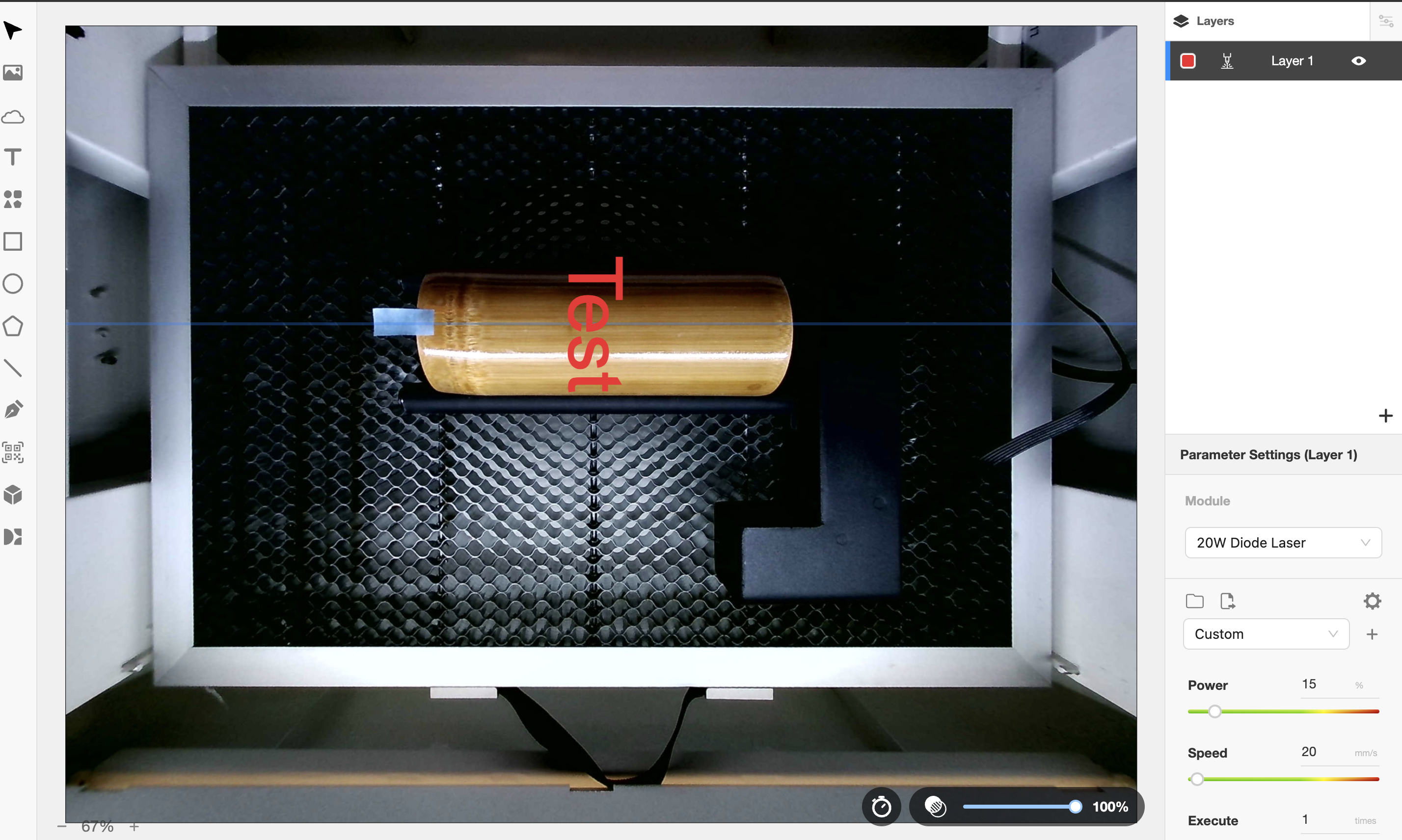

Luk døren, og foretag et kameravisning for at tage et billede. Placer dit billede på objektet, og roter det om nødvendigt. Træk den blå linje i midten af dit objekt for at indstille centerpunktet.

Trin 9

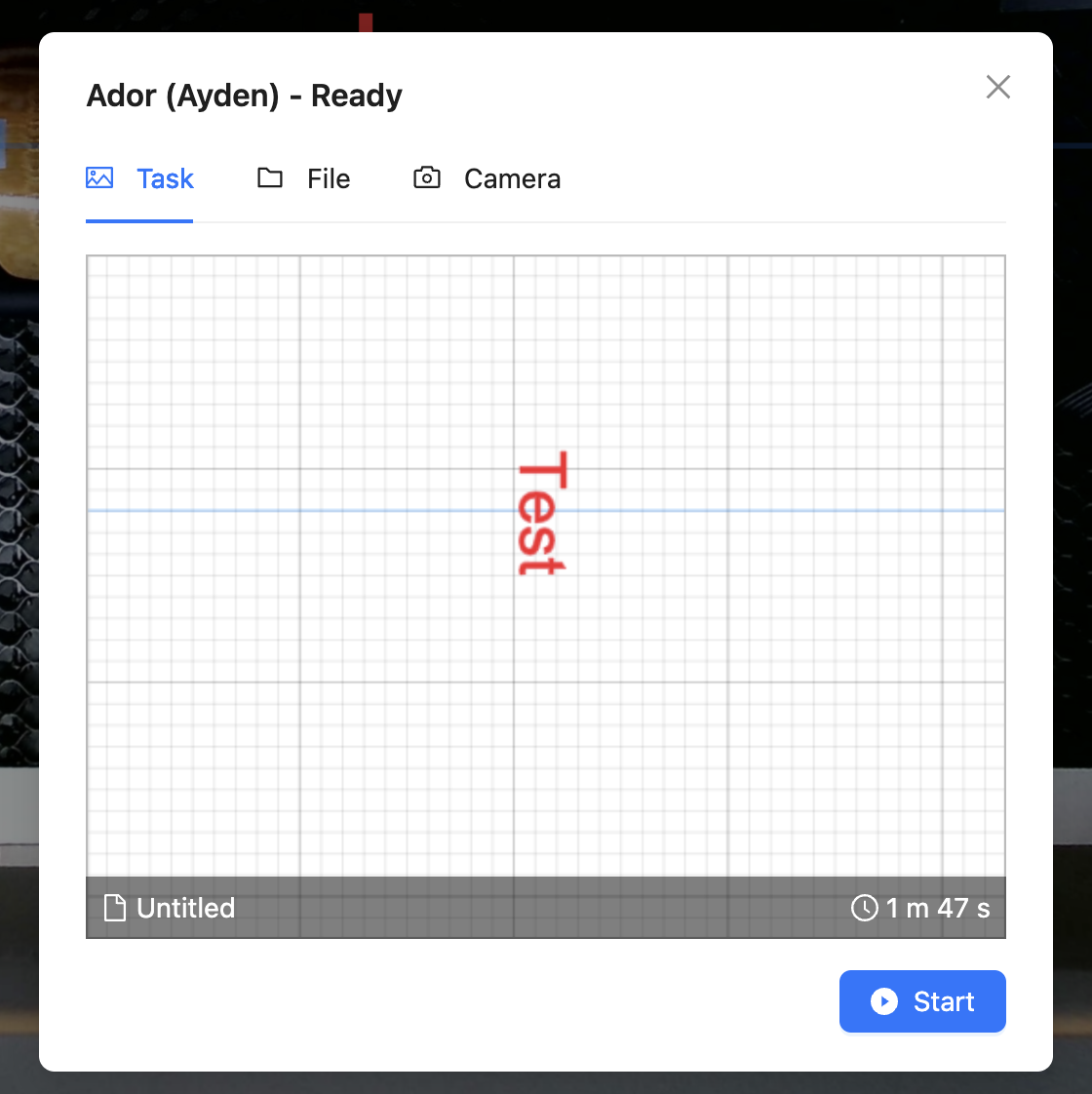

Start graveringen.

Trin 10

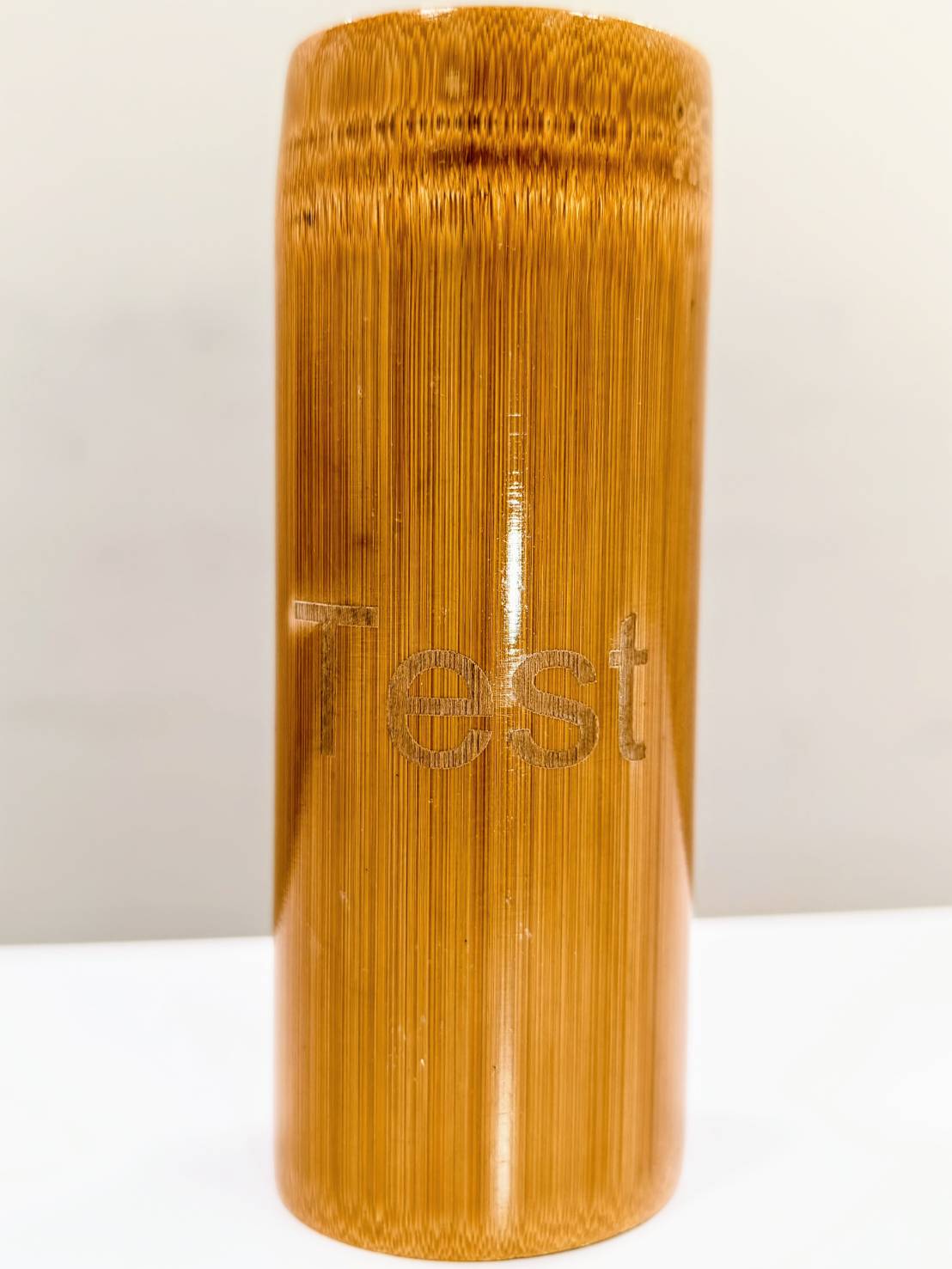

Kontrollér resultatet.

#Slut
