Ador forlængerbase - Udpakning og installation

Beskrivelse

Denne artikel giver en omfattende, trinvis vejledning til installation af Ador forlængerbase.
Følg venligst instruktionerne nedenfor for installationsprocessen.

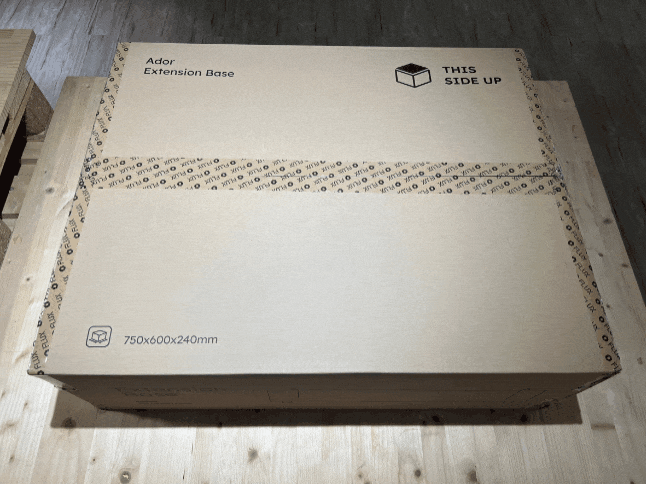

Udpakning:

#	Genstand	Antal	Foto
1	Forlængerbase	1 stk.
2	Honeycomb (Guide)	1 stk.

Trin 1

Fjern laser- eller printermodulet, hvis du har installeret et.

Trin 2

Fjern metalbasen på Ador.
Skru disse to skruer ud for at fjerne metalbasen.

Fjern metalbasen ved at løfte maskinen lidt og tage basen direkte ud.

Trin 3

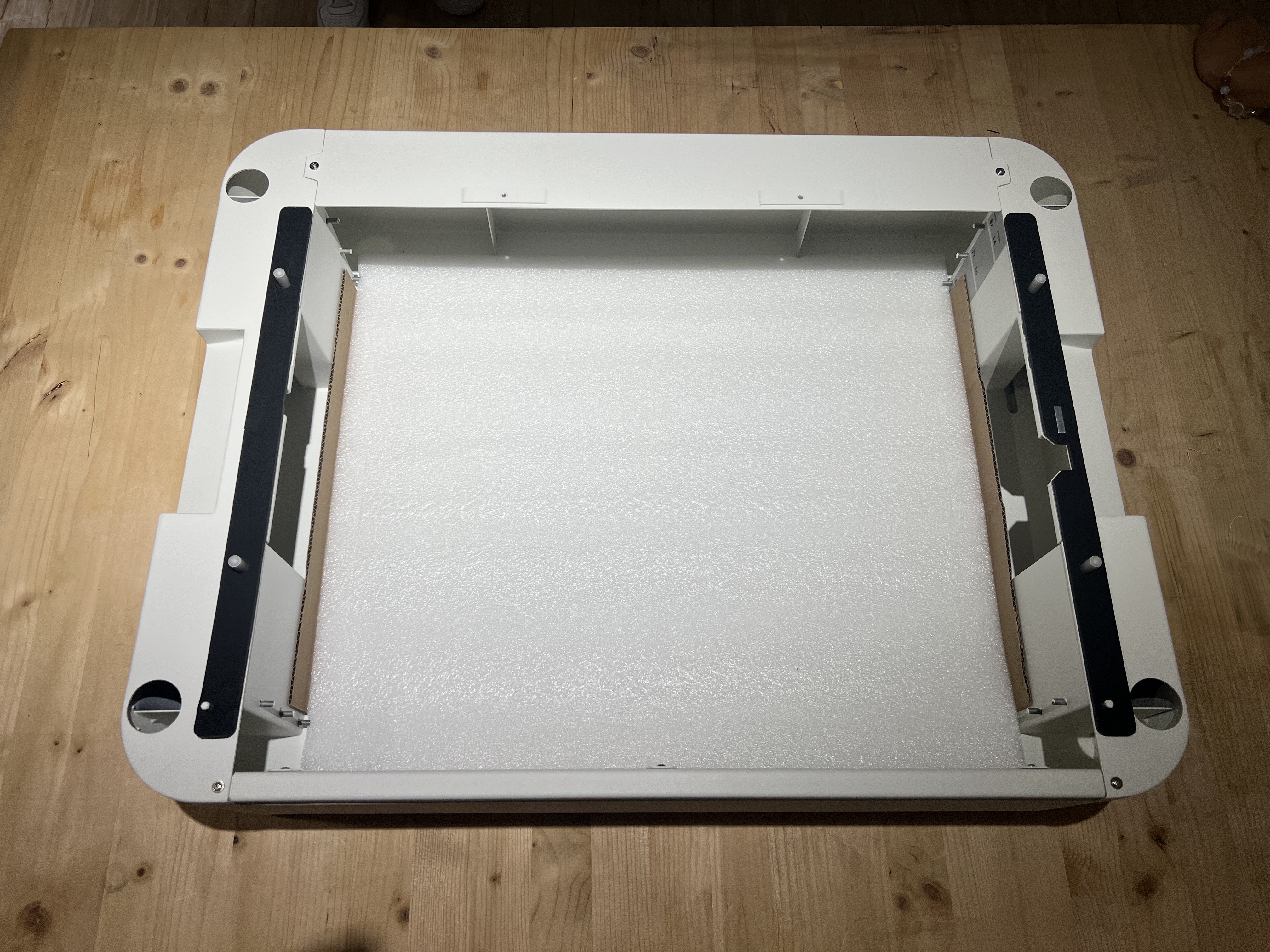

Pak forlængerbasen ud og fjern honeycomben.
Find objekthøjdeindikatoren, som er markeret med en rød cirkel. Placer hele forlængerbasen på en plan overflade, så når du står foran basen, er objekthøjdeindikatoren på højre side.

Trin 4

Løft maskinen, og prøv at sætte Adors gummifødder ind i de fire åbninger for at samle maskinen og forlængerbasen. Højdeindikatoren skal være på samme side som touchskærmen, hvilket vil være på højre side.

Passthrough-version (Ikke tilgængelig i EU)	Ikke-Passthrough-version

Valgfrit trin

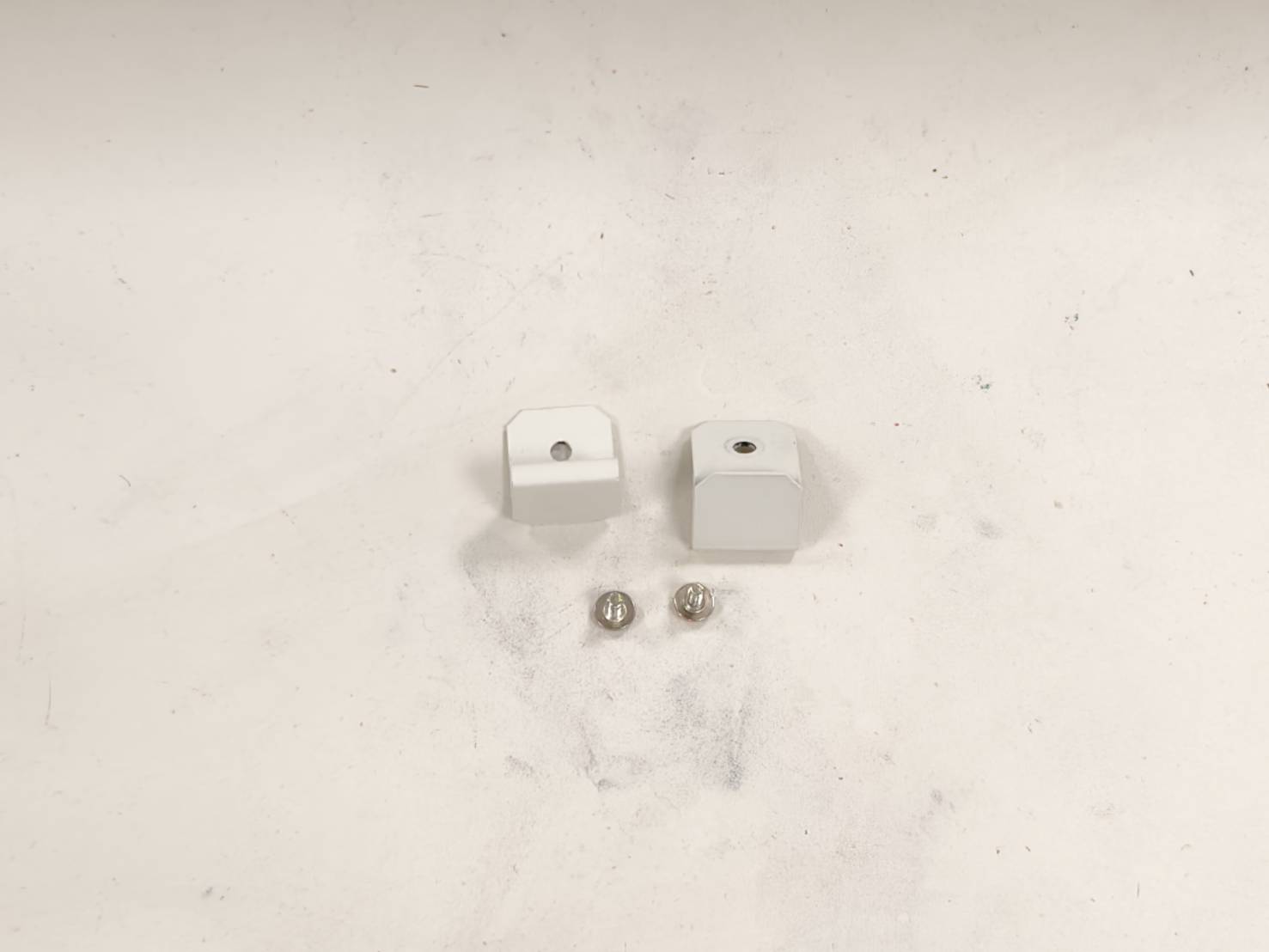

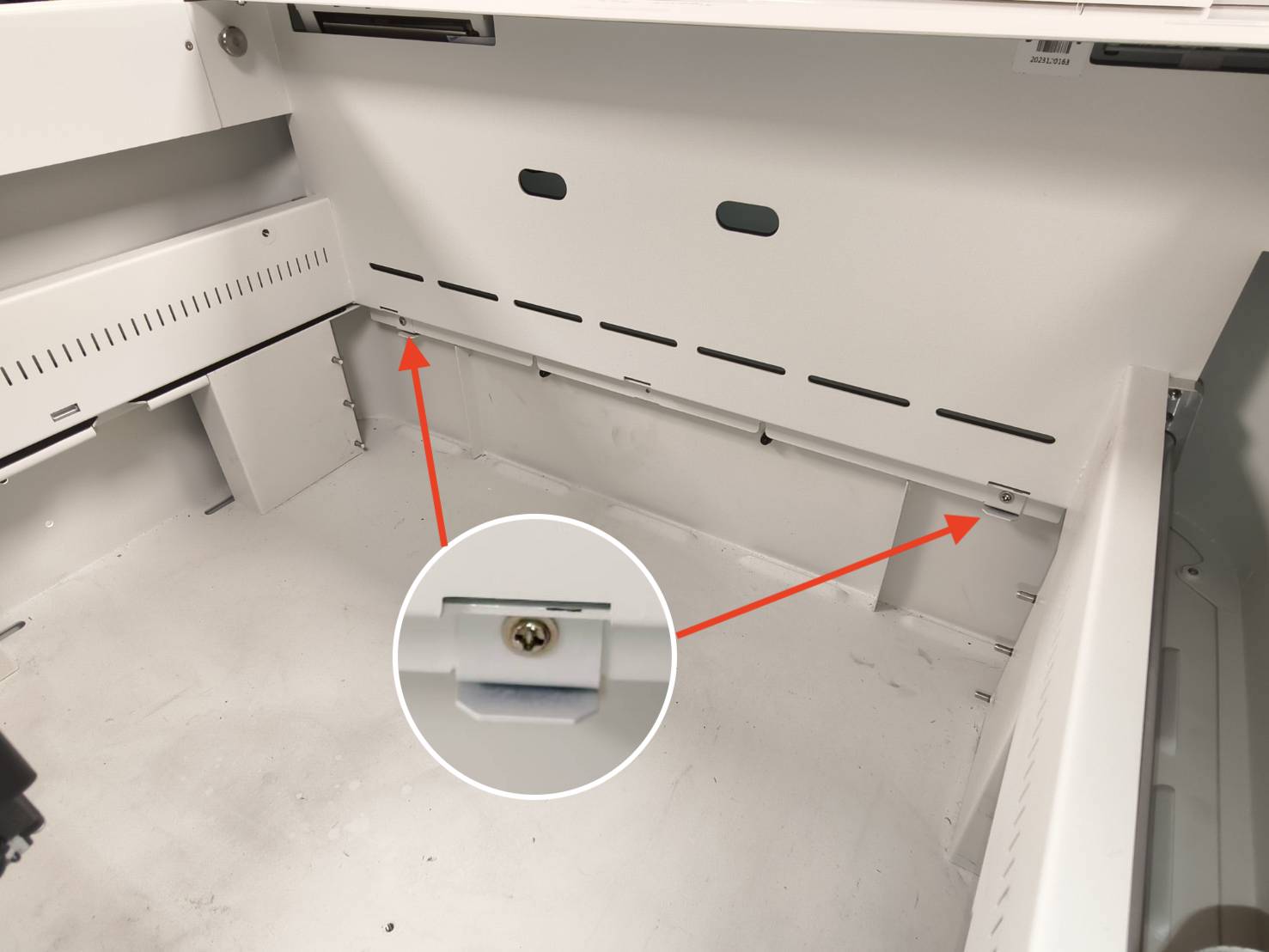

Afhængigt af den base, du har, er der fastgjort to eller tre clips på den forreste ramme. Disse clips holder maskinen og basen på plads. Anvendelse af clipsene eller ej vil ikke påvirke basens funktion.
Derfor er dette trin valgfrit.

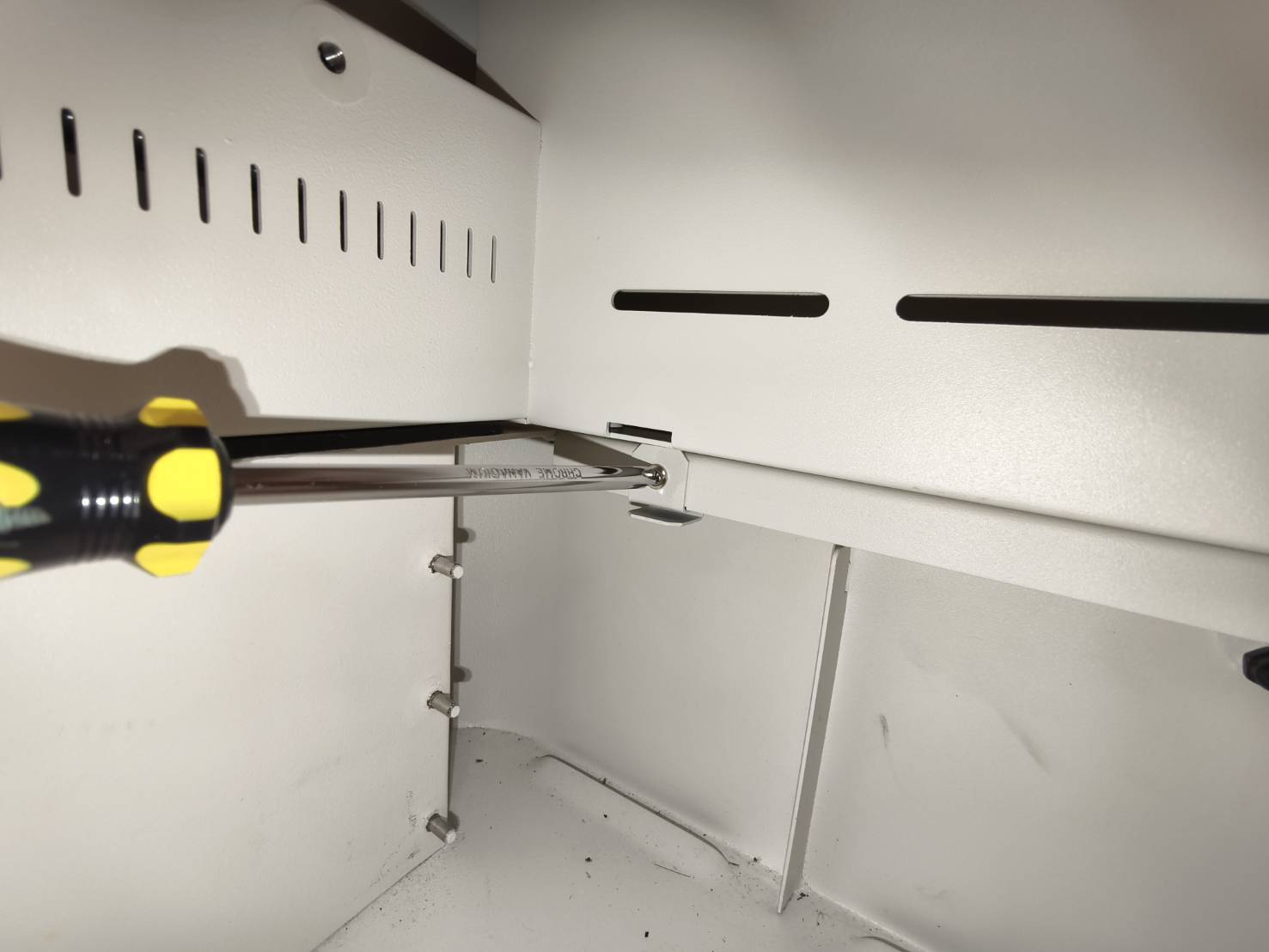

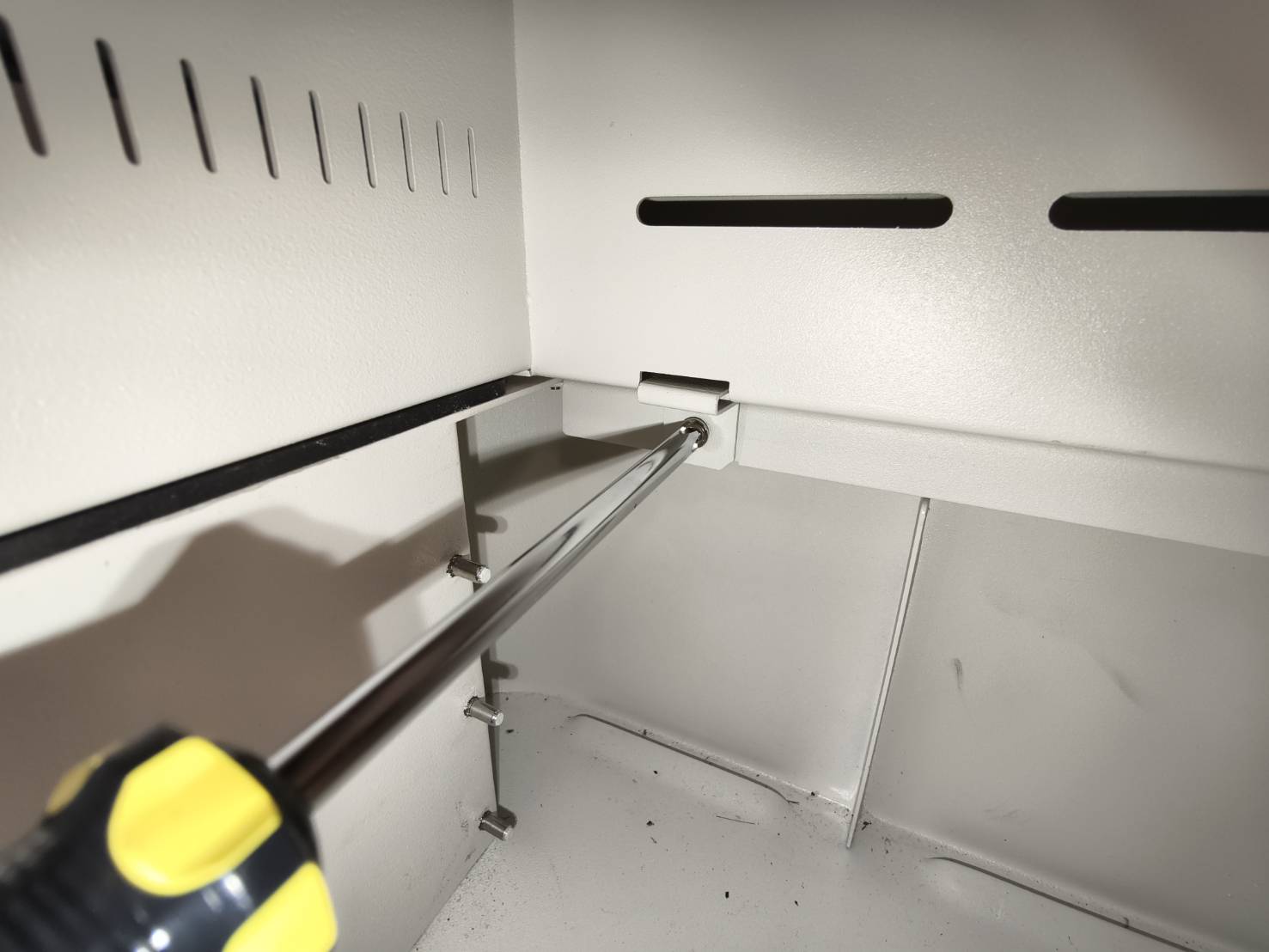

1. Frigør clipsene med en stjerneskruetrækker.

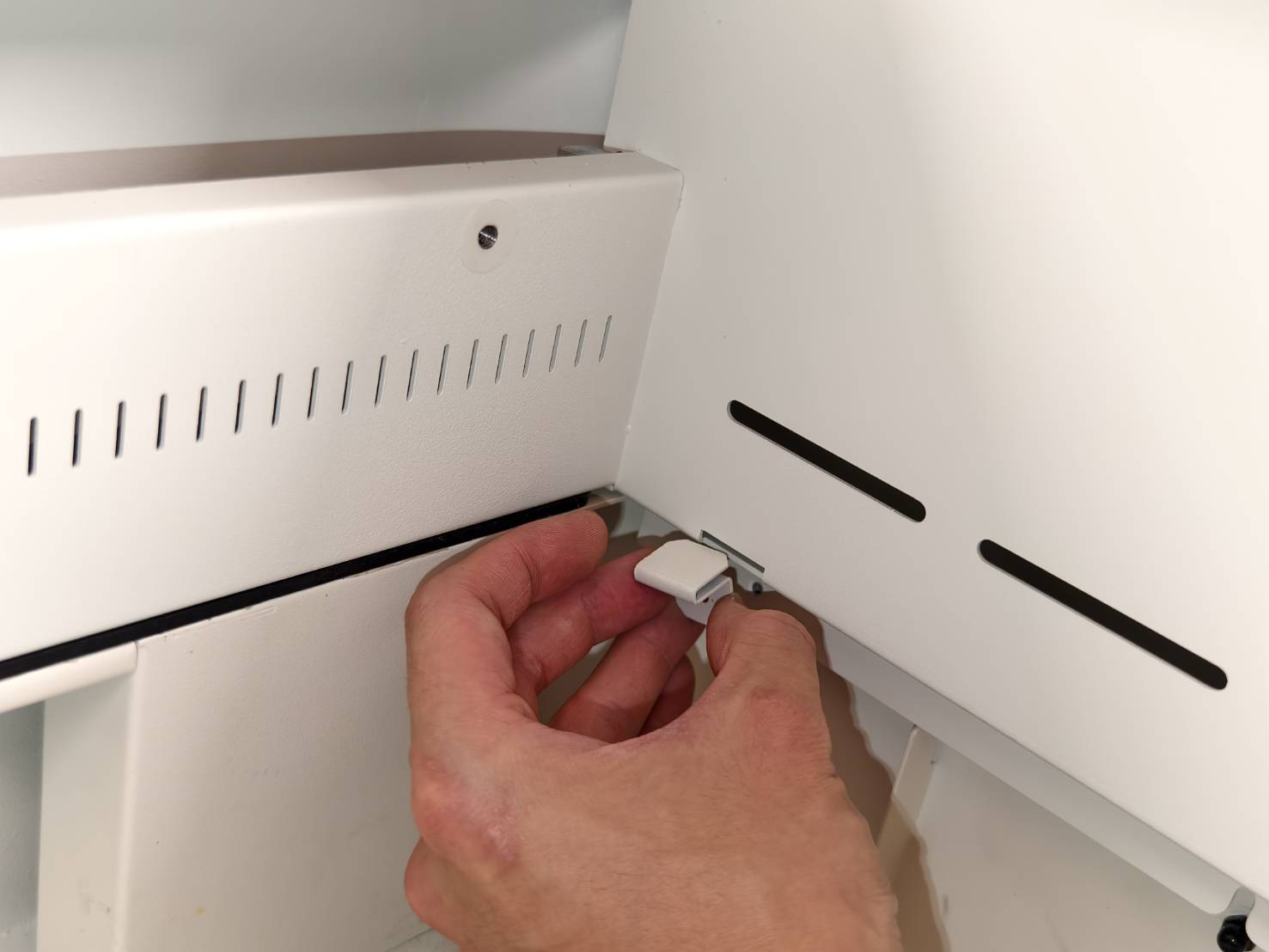

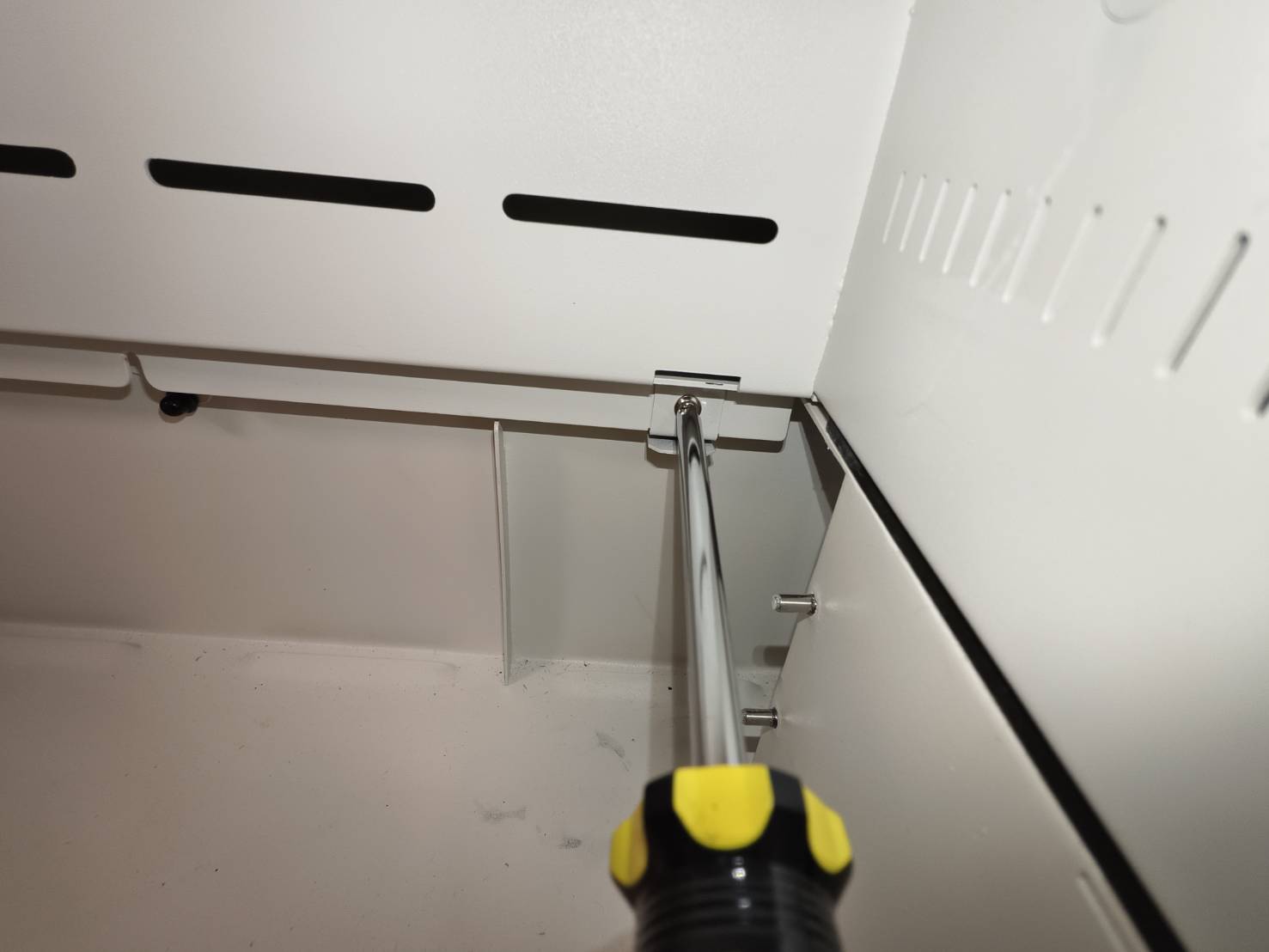

2. Indsæt clipsene i den designede åbning mellem maskinen og basen.

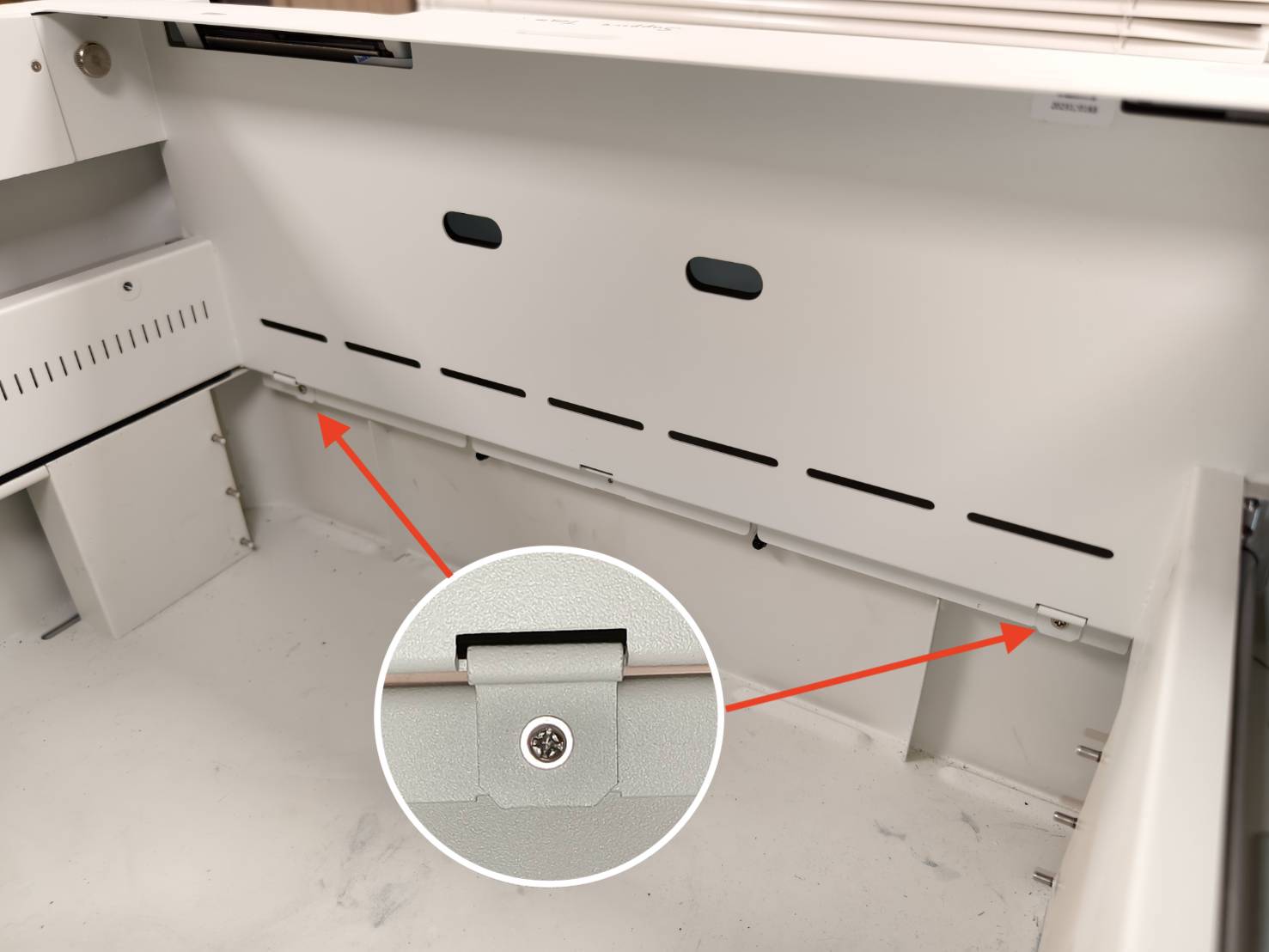

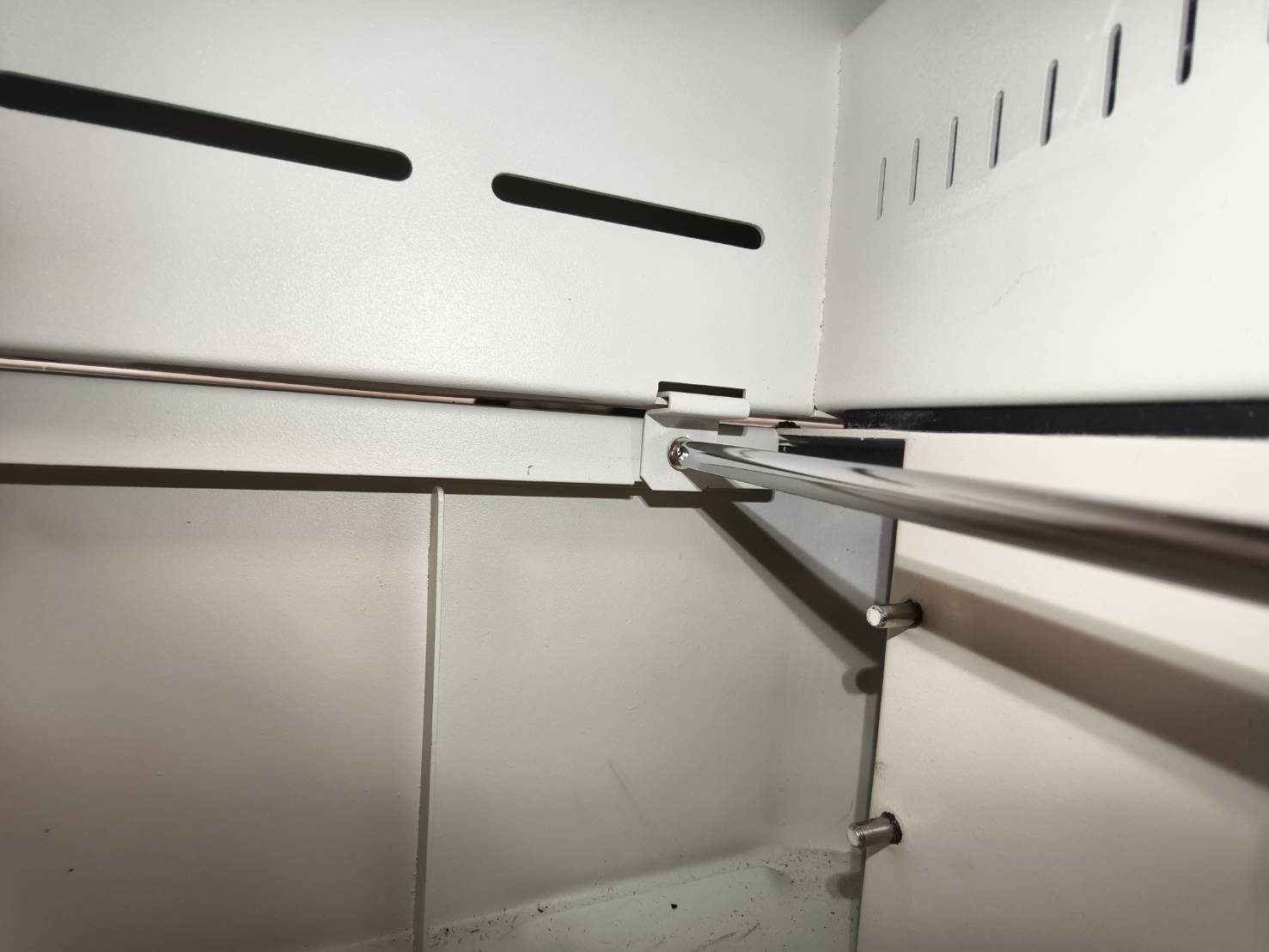

3. Skru clipsene fast.

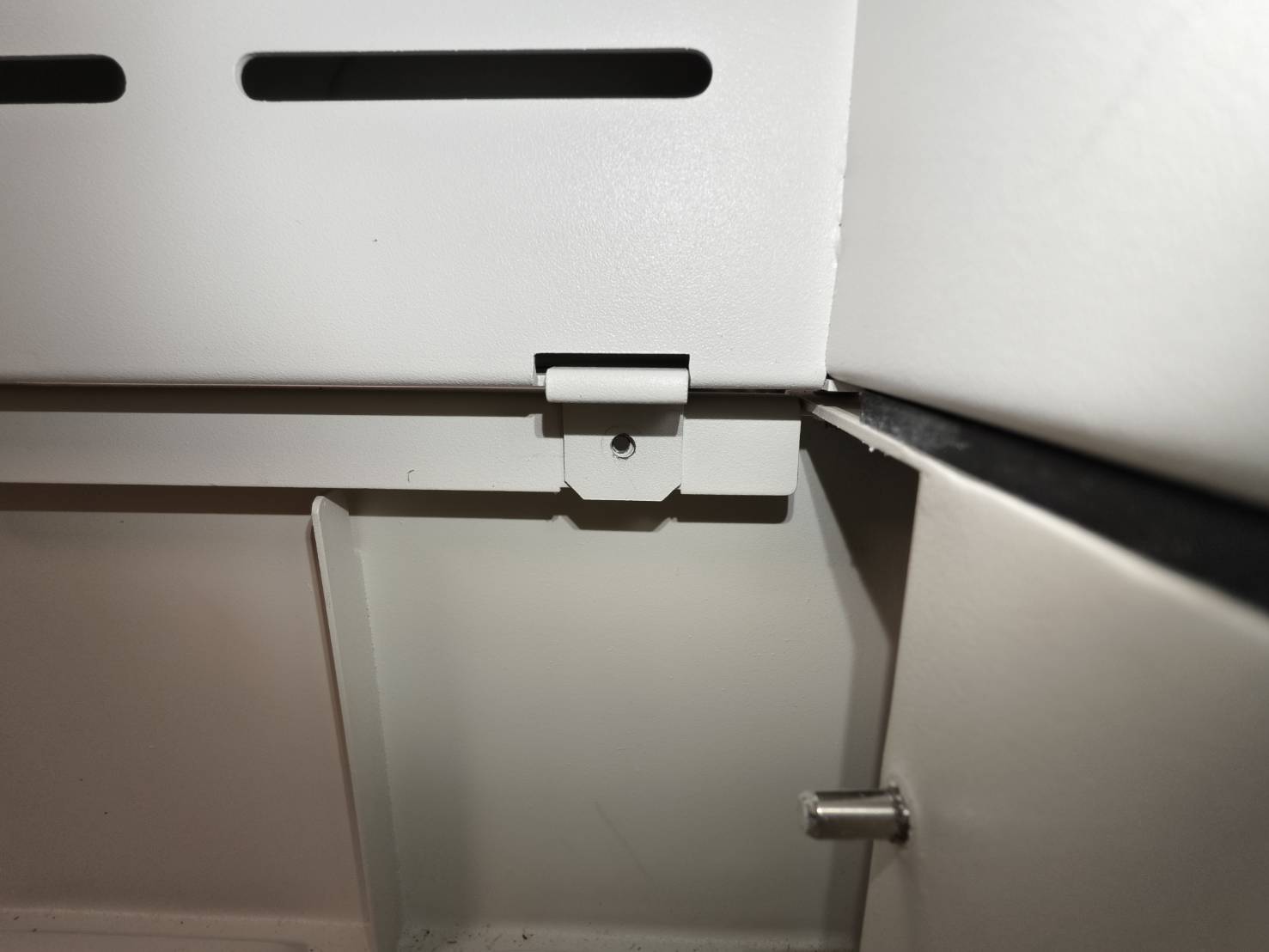

4. Færdig
