Beskrivelse

Denne artikel guider dig gennem, hvordan du starter en graveropgave med FLUX Chuck Rotary.
Det anbefales dog kraftigt, at du læser FLUX Chuck Manual før din første gravering.

Trin 1

Sørg for, at din Ador Extension Base er korrekt installeret, før du går videre til næste trin.
(Guide Link: Ador Extension Base - Udpakning og installation)

Passthrough Version (Ikke tilgængelig i EU)	Ikke-Passthrough Version

Trin 2

Sørg for, at du har følgende software- og firmwareversioner for at bruge Adors rotationsfunktion.

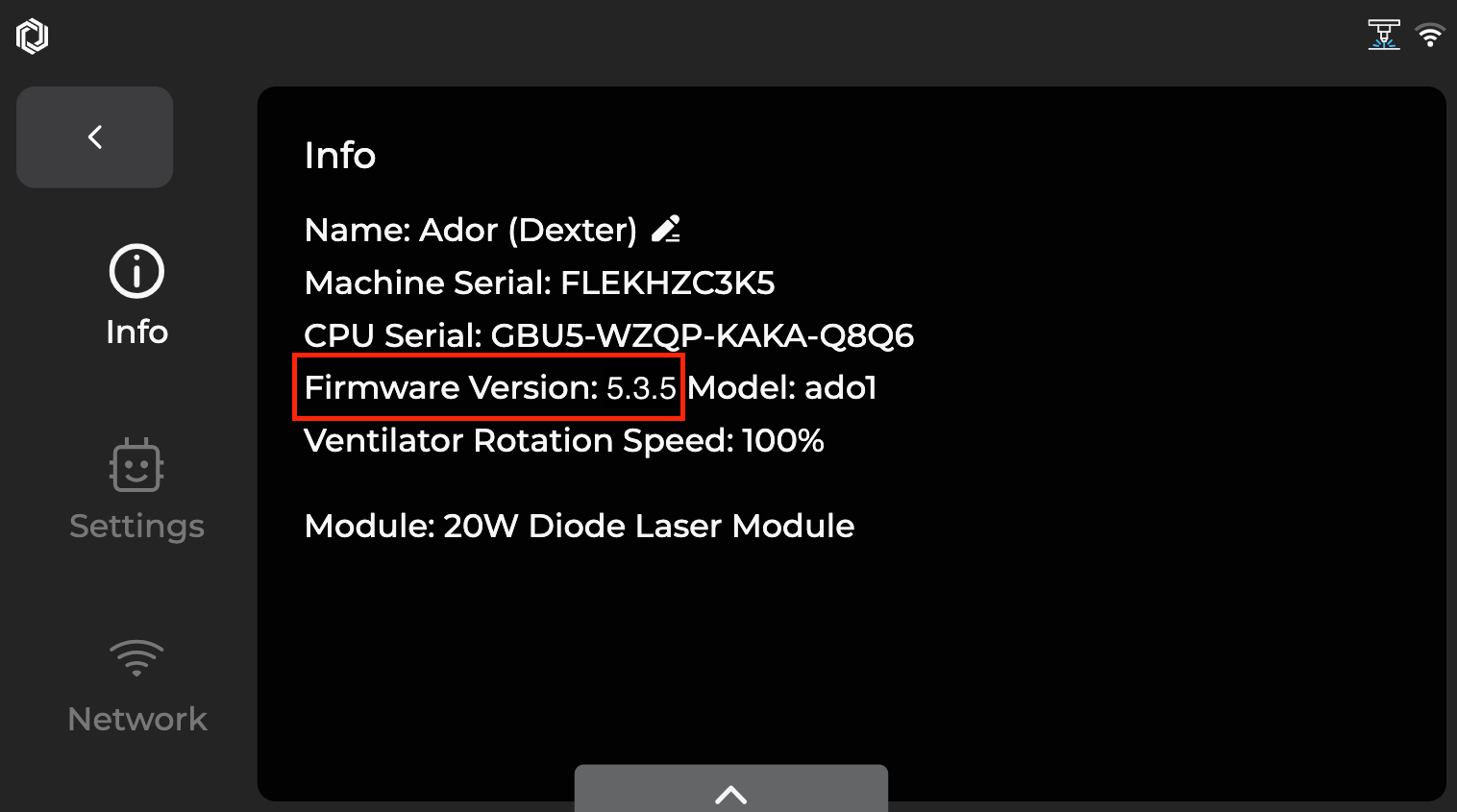

*Beam Studio Version 2.4.2 eller nyere (Guide)*	Firmwareversionen 5.3.5 eller derover. (Guide)

Trin 3

Find kablet i kassen, og indsæt 7-pin-siden af kablet i højre side af maskinen. Kabelstikket på maskinen er placeret mellem toppen af basen og bunden af maskinen.

Find 7-pin-siden af kablet fra kassen. (Det midterste ben vil være tomt.)

Find kabelstikket på højre side af maskinen. Det anbefales kraftigt at bruge et spejl.
Indsæt kablet, og sørg for, at kablets retning er korrekt.

Placer resten af kablet midlertidigt i mellemrummet.

Trin 4

Afhængigt af diameteren på dit materiale kan honeycomb-pladen monteres eller udelades.

Hvis dit materiales diameter er mindre end 50 mm eller dets omkreds er mindre end 157 mm, skal honeycomb-pladen monteres i det nederste lag (117 mm/4,6 tommer).
Se venligst artiklen om montering af honeycomb-pladen.
Honeycomb-pladen er unødvendig, hvis dit materiale er større end de ovennævnte størrelser.

Lag	Billede	Objektstørrelse
37 mm/1,4 tommer		Ikke tilgængelig
77 mm / 3,0 tommer		Ikke tilgængelig
117 mm / 4,6 tommer		Omkreds: 0 - 157 mm or Diameter: 0 - 50 mm
155 mm / 6,1 tommer (Uden bikagemønster)		Omkreds: 157 mm - 392 mm or Diameter: 50 mm - 125 mm

Trin 5

Installér modulet.
Se linkene i tabellen nedenfor for installationsvejledninger til modulerne.

10W/20W Diode Lasermodul	2W Infrarødt Lasermodul

Trin 6

Montér kæberne på rotationsenheden baseret på det materiale, du vil bruge.
Se venligst brugervejledningen for instruktioner om montering af kæberne.
FLUX Chuck Rotary Brugervejledning
(*Det anbefales at bruge overskydende materiale til øvelse og test første gang.)

Trin 7

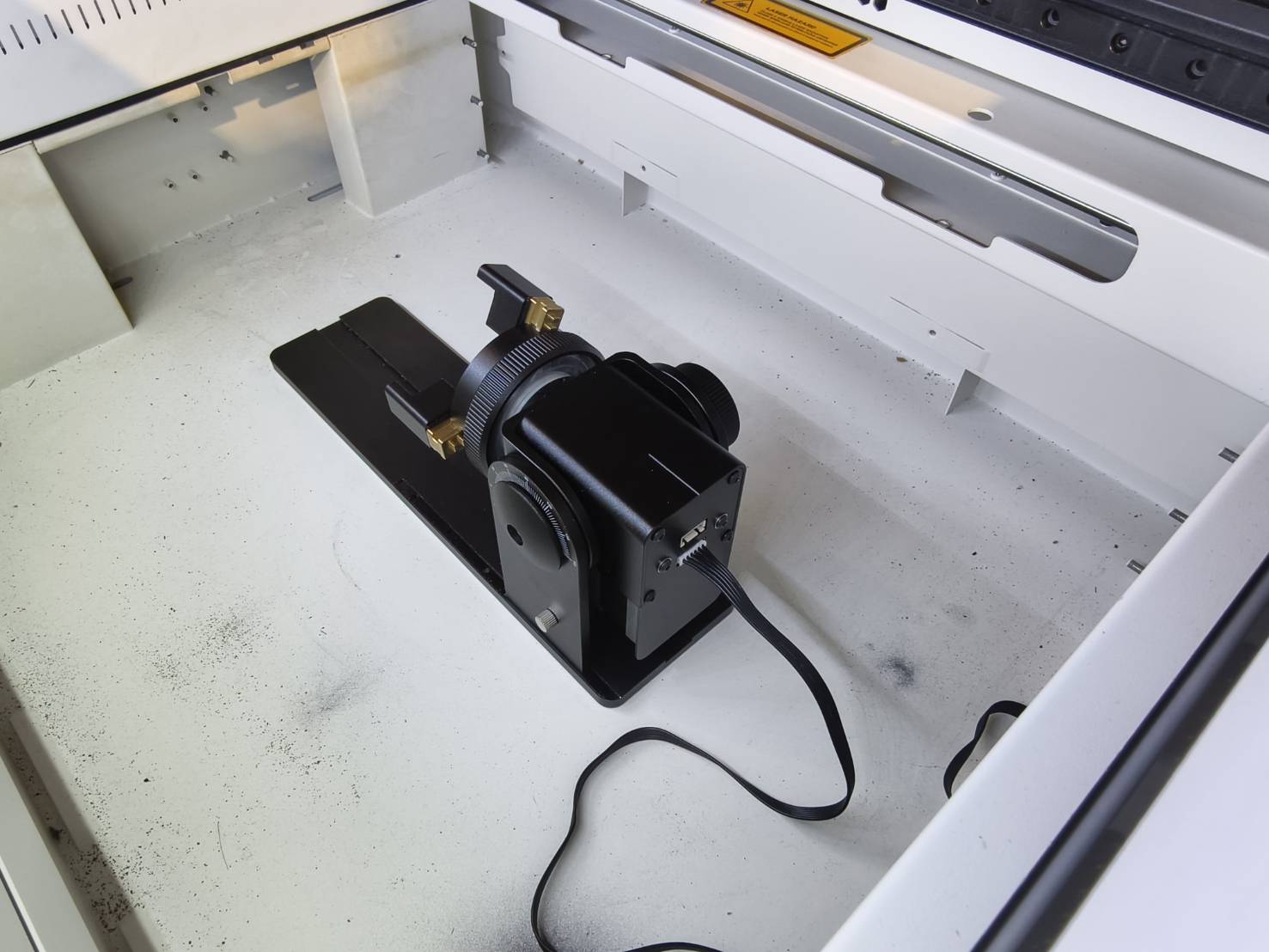

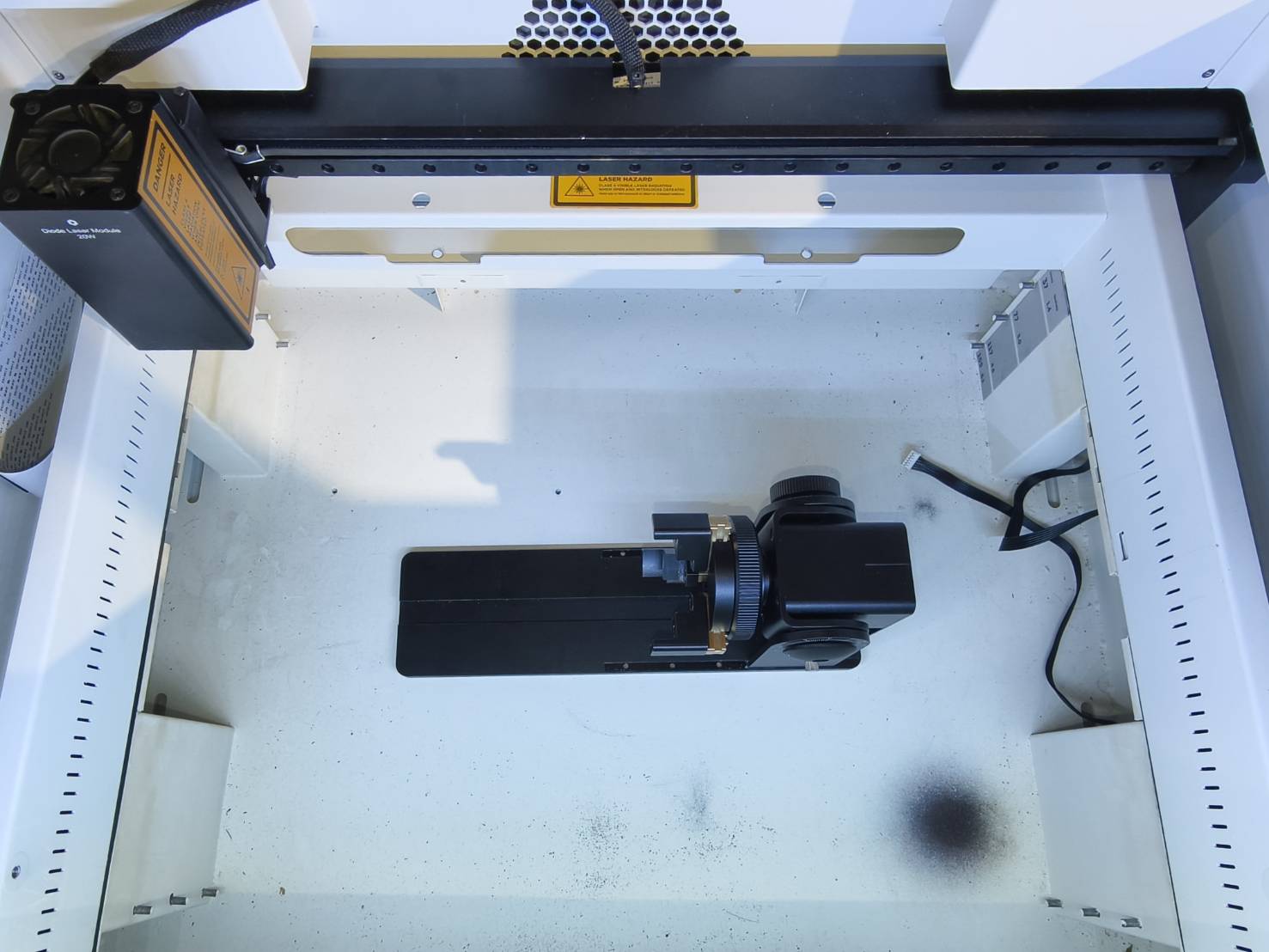

Placer rotationsenheden med monterede kæber i maskinen.

Trin 8

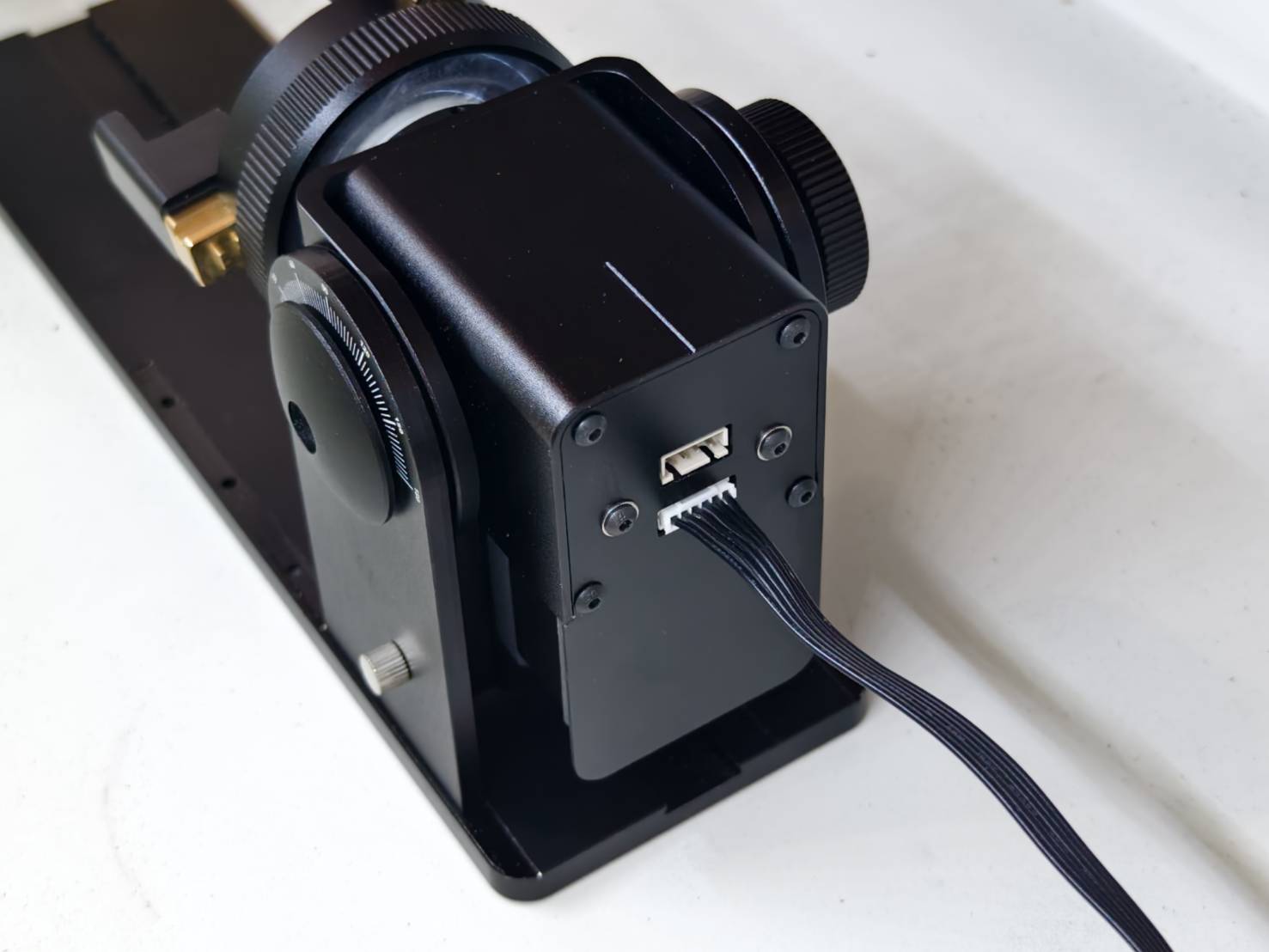

Tilslut kablet til rotationsenheden. (For Ador er kablet 6-polet.)

Trin 9

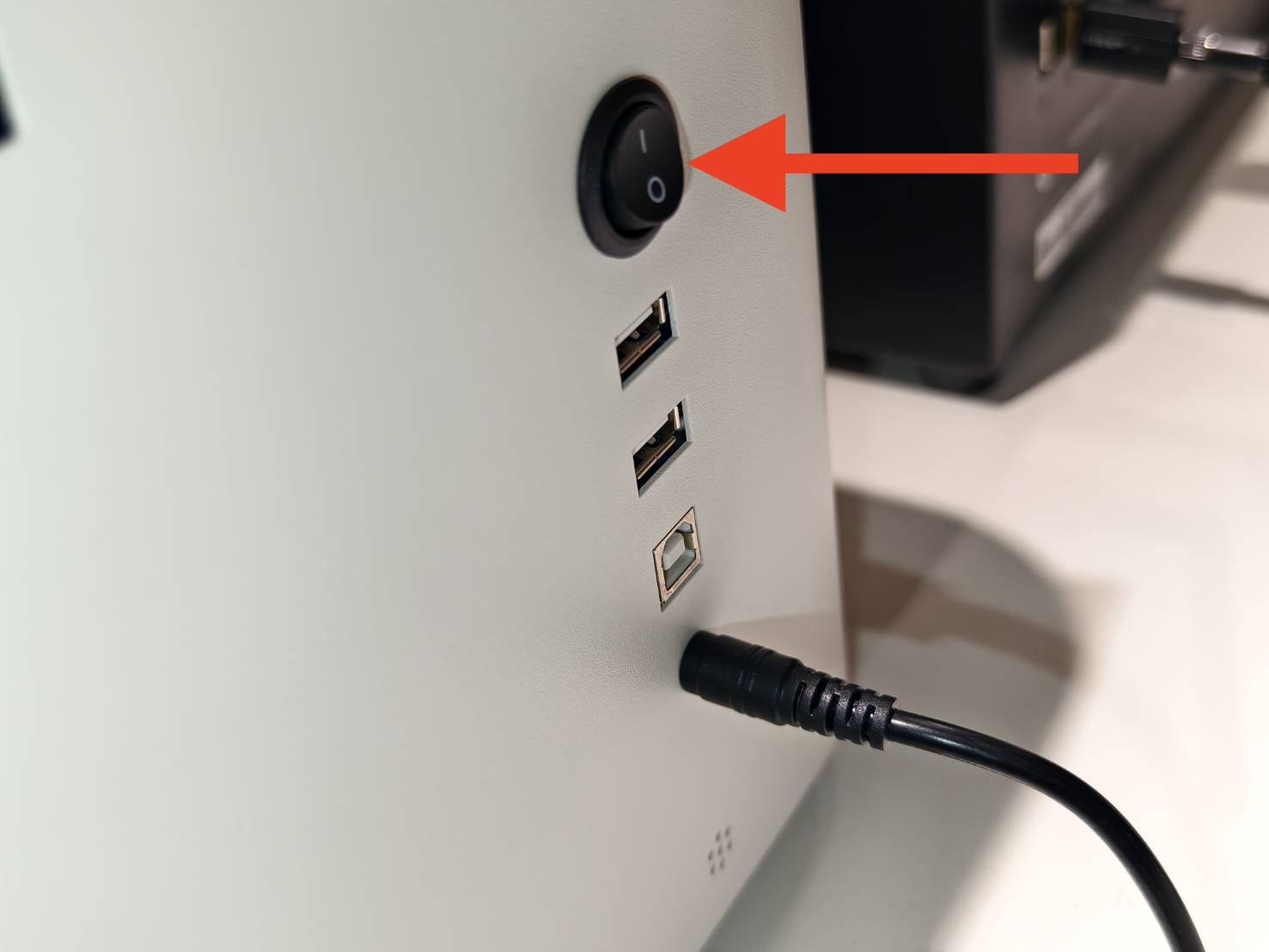

Tænd for maskinen.

Trin 10

Mål dit materiales diameter eller omkreds, og notér det til senere brug.
(*Det anbefales at bruge overskydende materiale til øvelse og test første gang.)

Trin 11

Fastgør materialet i rotationsenheden, og niveller det.
(Se venligst Roterende Chuck-vejledning for fastgørelse af forskellige former.)

Trin 12

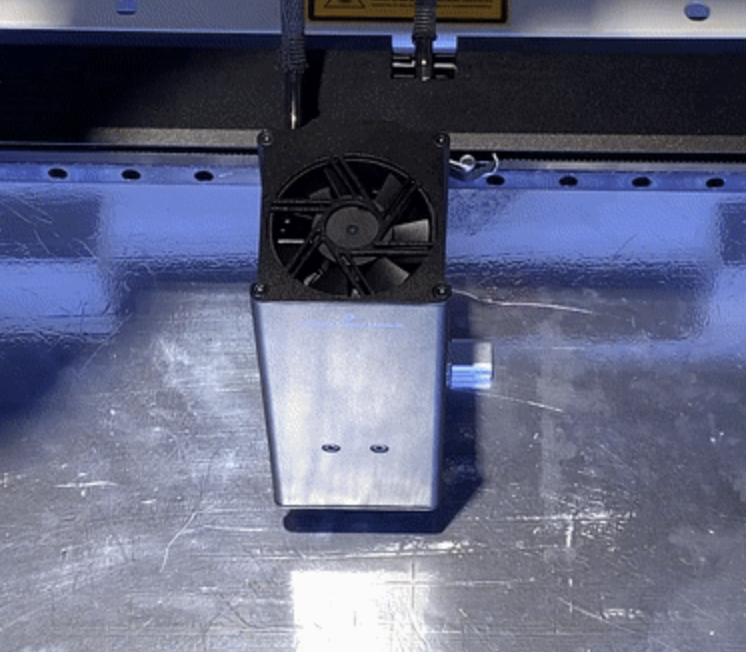

Udfør autofokus.

Trin:

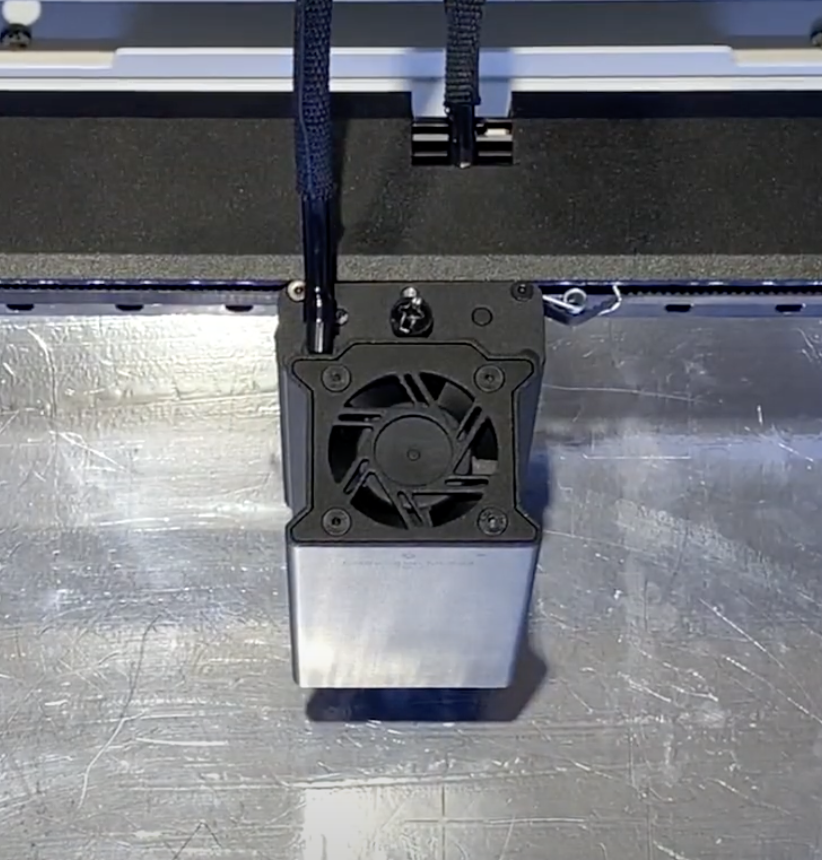

Hæv laserhovedet til den øverste position.
Flyt fokussonden tæt på materialets overflade.
Sænk laserhovedet for at kontrollere, om sonden kan berøre overfladen.
Udfør autofokus ved at bruge kontrolpanelet eller dobbeltklikke på knappen til venstre.

Video:

Trin 13

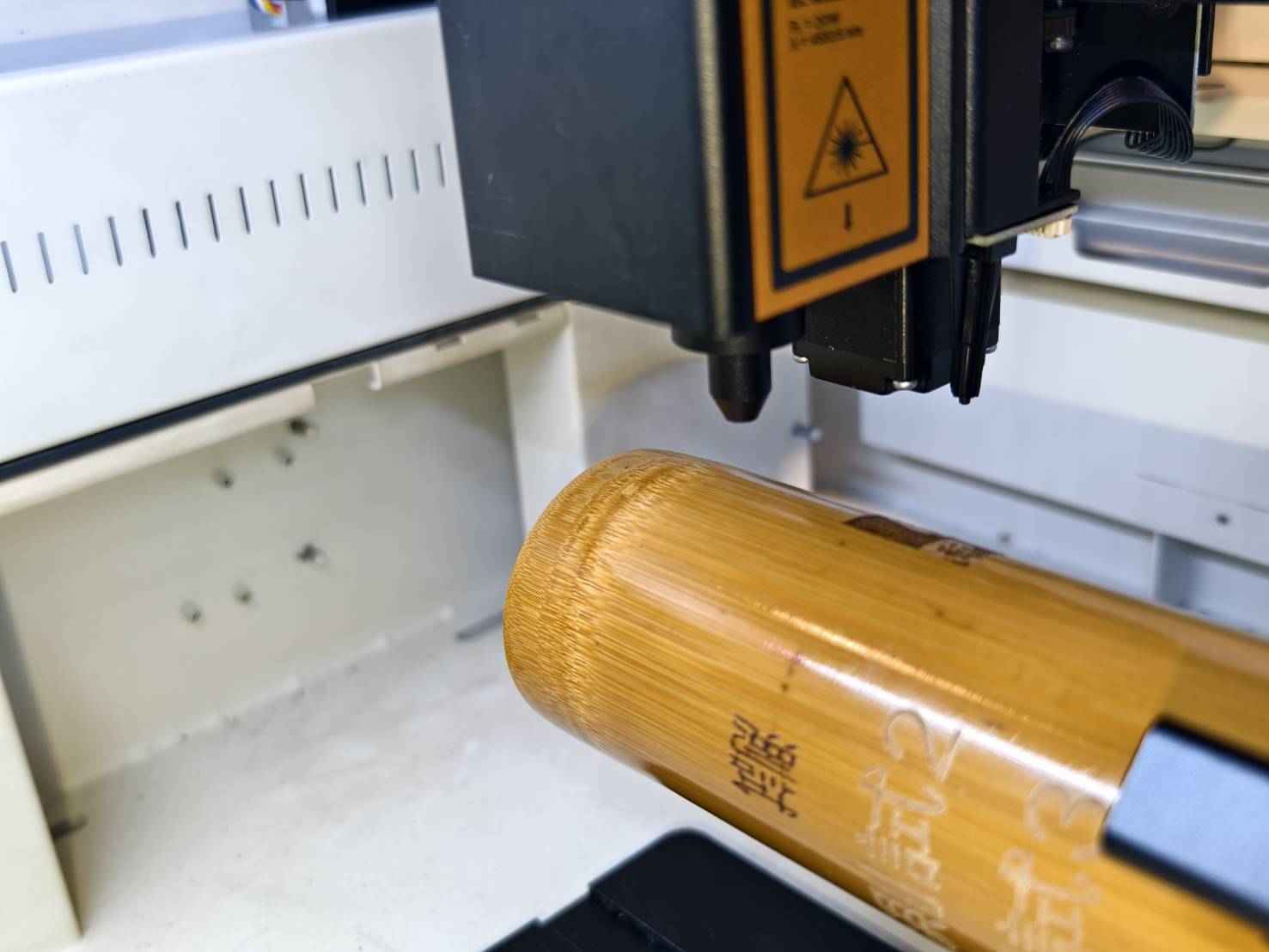

Flyt dysespidsen til midten af det område, du ønsker at gravere.

Trin 14

Start Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Trin 15

Gå til "Dokumentindstillinger" og foretag ændringerne.

1.
Ændr indstillingen for arbejdsområde til 'Ador'.

2.
Ændr indstillingen for 'Start fra' til 'Aktuel position'.

3.
For 'Job-oprindelse' vælg 'Centrum'.

4.
Aktivér rotationsfunktionen.

5.
For spejling skal du aktivere spejlfunktionen, hvis din rotationsenhed er vendt.
Hvis den ikke er vendt, lad funktionen være deaktiveret.
(Kun tilgængelig for Ador.)

Standardposition (Toppen er flad.)	Vendt position (Motoren er opad.)

Trin 16

Gå til "Rotary Setup" og foretag ændringerne.

1.
Sørg for, at rotationsfunktionen er aktiveret.

2.
Vælg Chuck som type.

3.
Indtast størrelsen på dit materiale målt i Trin 10.
(Du kan indtaste en af værdierne, og softwaren vil automatisk beregne den anden.)

4.
For spejling skal du aktivere spejlfunktionen, hvis din rotationsenhed er vendt
Hvis den ikke er vendt, lad funktionen være deaktiveret.
(Kun tilgængelig for Ador.)

Standardposition (Toppen er flad.)	Vendt position (Motoren er opad.)

Trin 17

Opret et graveringsobjekt eller importer dit eget.

Screenshot 2024-09-26 at 12.23.35 PM.png

Afhængigt af dit design vil det normalt blive roteret 90 grader for at matche materialets orientering.

Trin 18

Efter opsætning af dit design skal du flytte designets midte til den blå linje.

Trin 19

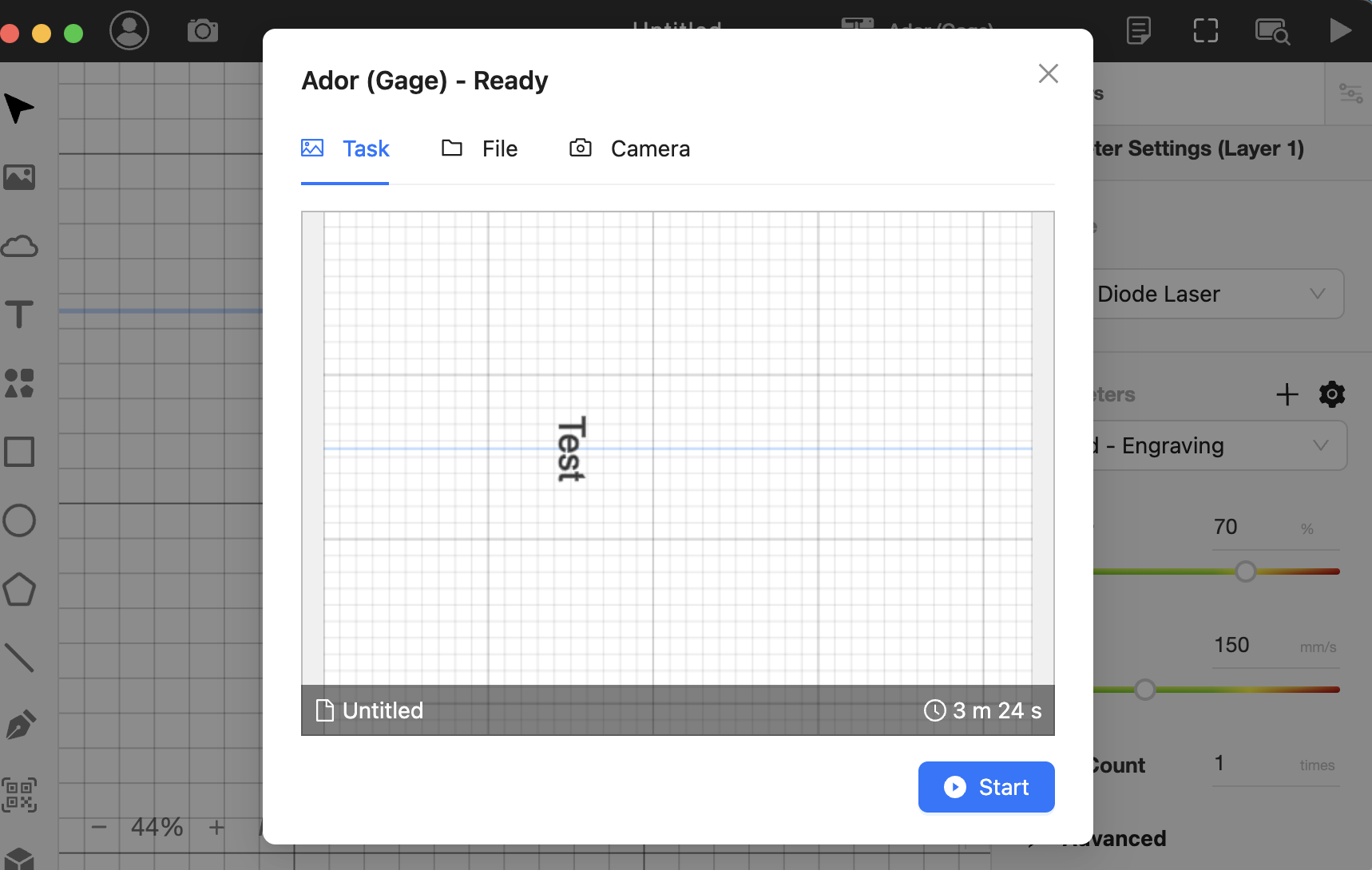

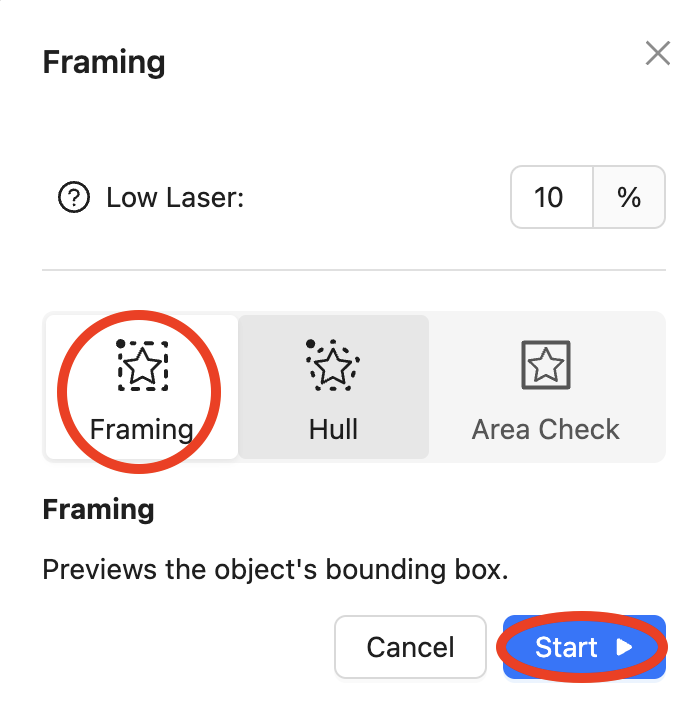

Brug funktionen "Running Frame" for at se graveringens bane.

Vælg "Framing" for at se designets eller filens afgrænsningsramme.
Efter at have klikket på "Start" vil laserhovedet begynde at bevæge sig, og bevægelsesbanen vil angive graveringsområdet for denne opgave.
Startpunktet er laserdysens aktuelle position.
Dens bane afhænger af den valgte 'Jobopprindelse' i Trin 15. Når midten er valgt, indstilles startpunktet i designets centrum. Centrum bruges typisk til roterende opgaver.
Du kan flytte laserhovedet for at ændre graveringområdet, indtil positionen er acceptabel.

Trin 20

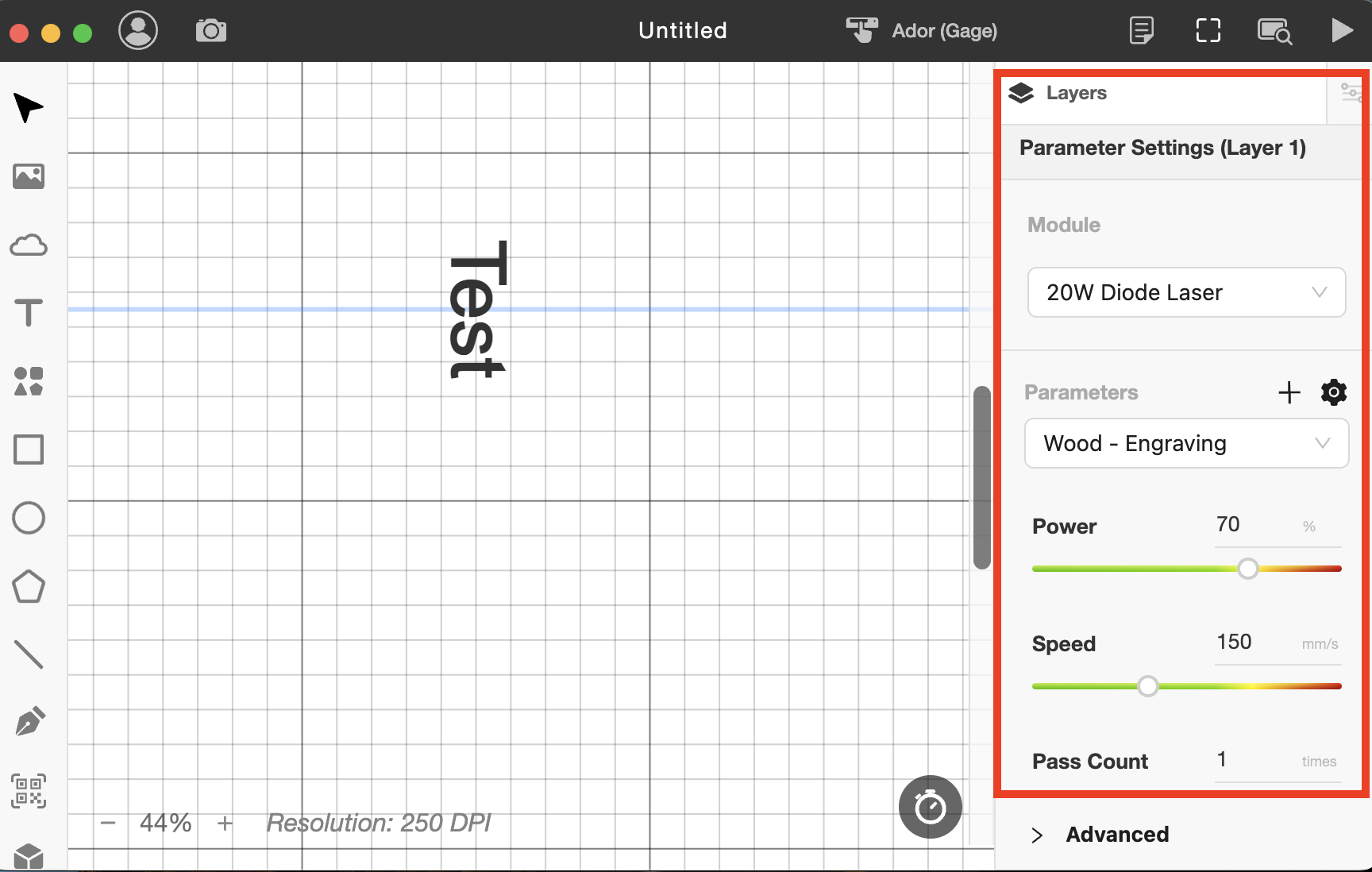

Når du har bekræftet graveringspositionen, skal du indstille de korrekte hastigheds- og effektparametre baseret på dit materiale.

Trin 21

Luk lågen, og start opgaven.

Trin 22

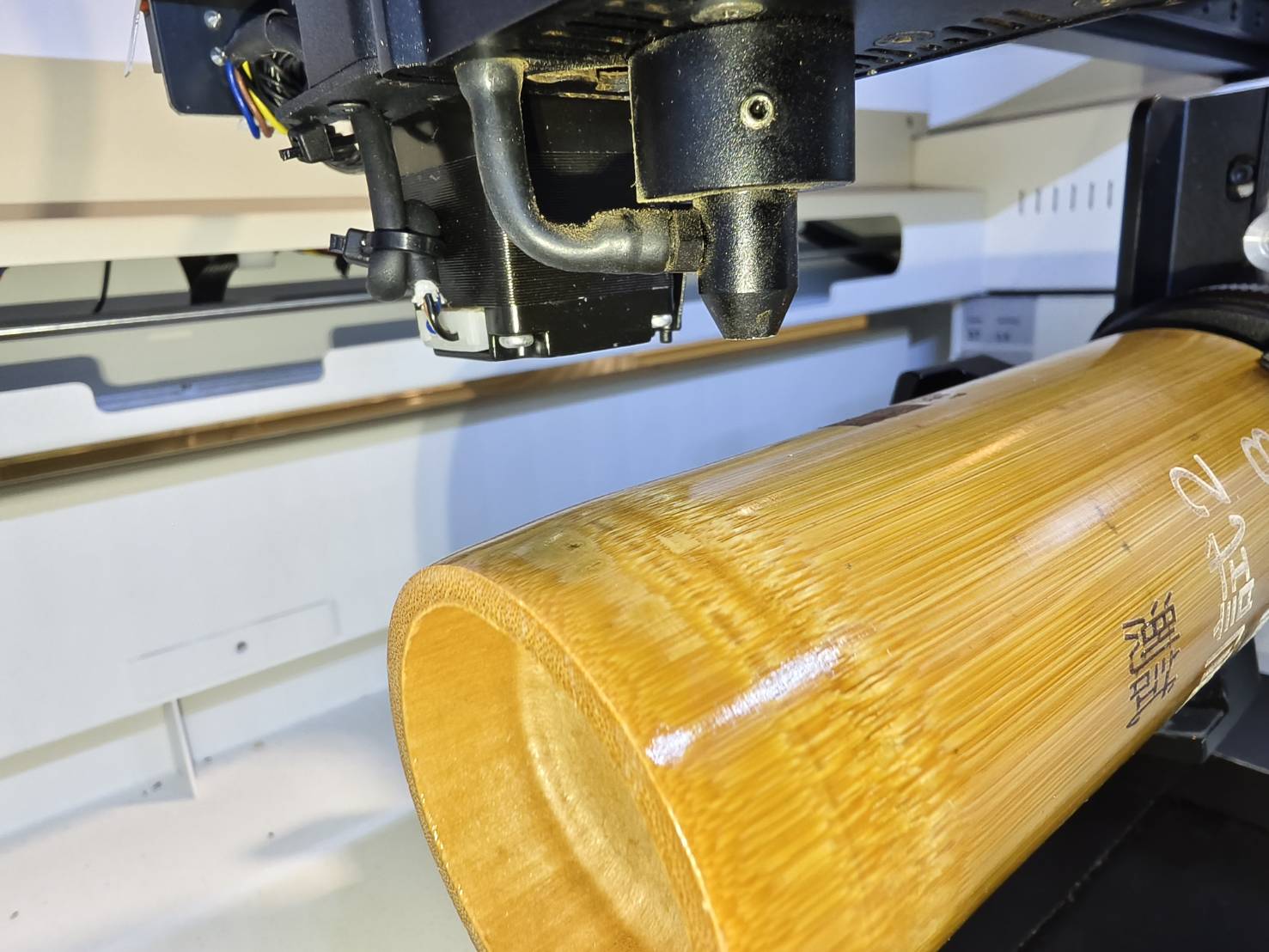

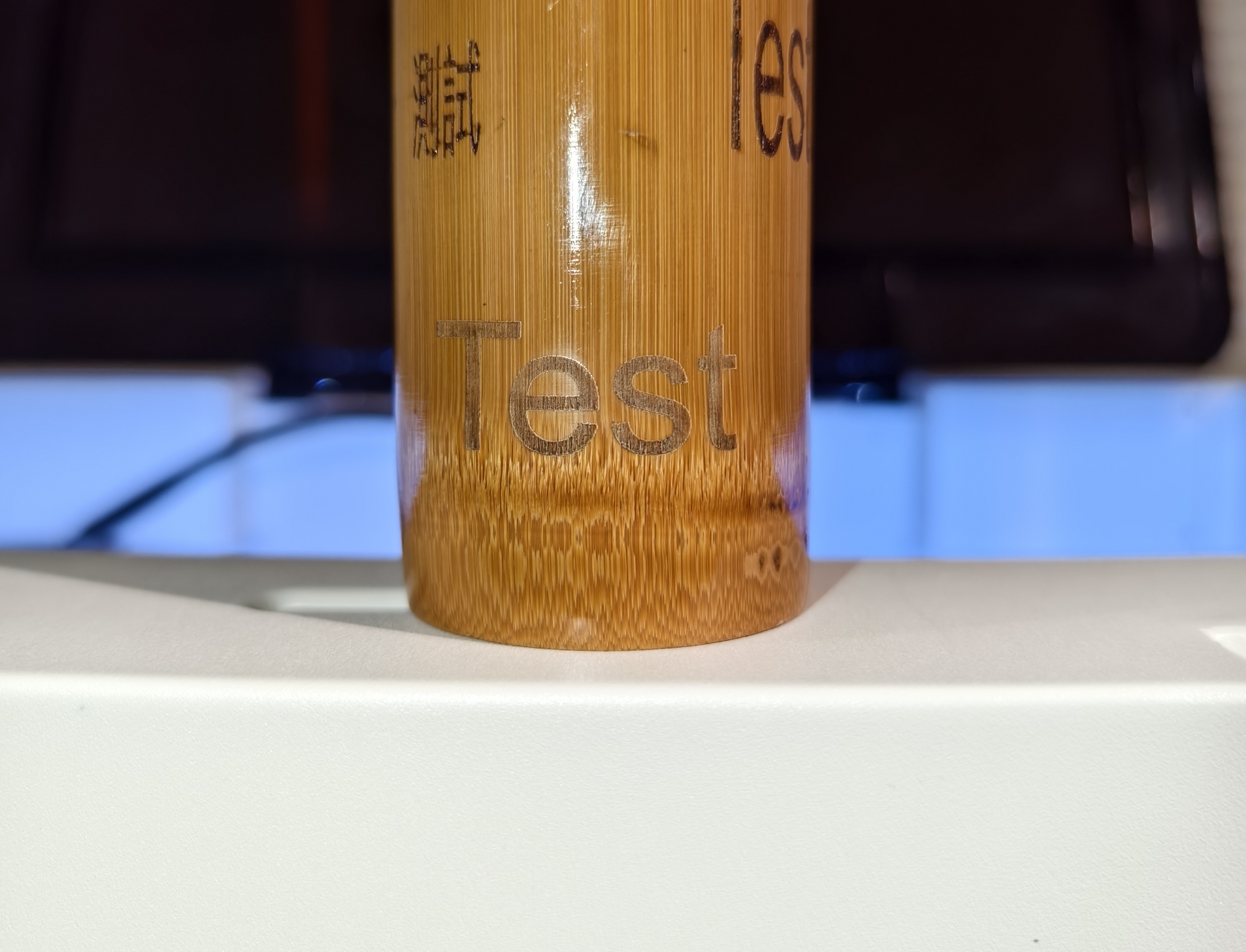

Kontrollér resultatet.
