⚠︎ Advarsel: Gennemkørselsfunktionen er ikke tilgængelig i Europa.

Beskrivelse

Denne artikel vil guide dig gennem opsætning af gennemtræksfunktionen og start af en testgraveringsopgave efter hardwareinstallationen.
For gravering eller skæring med gennemtræk, se Ador - Guide til gennemtræksgravering.

Værktøj

1	Stjerneskruetrækker
2	Unbrakonøgle (7mm)
3	Malertape (Valgfrit)

Trin 1

Adskil maskinen og fundamentet, hvis de er samlet.

Trin 2

Skru disse to skruer på bagsiden ud med en stjerneskruetrækker.

Trin 3

Skru skruerne under rammen ud.

Bemærk, at der kan være to eller tre skruer, der skal fjernes, afhængigt af den maskine, du har.
Skruetypen kan være 7mm møtrikker, stjerneskruer eller fingerskruer.
I denne vejledning er der to 7mm møtrikker.

Trin 4

Baggennemgangsrammen kan derefter fjernes.
(Skruerne vil ikke være nødvendige til gennemføring, men det anbefales at beholde dem.)

Trin 5

Placer baggennemgangsrammen i den tilsigtede position.

Trin 6

Skru de to skruer ud.

Trin 7

Skru skruerne under den forreste ramme ud.

Bemærk, at der kan være to eller tre skruer, der skal fjernes, afhængigt af den maskine, du har.
Skruetypen kan være 7mm møtrikker, stjerneskruer eller fingerskruer.
I denne vejledning er der to 7mm møtrikker.

Trin 8

Den forreste gennemgangsramme kan derefter fjernes.

Trin 9

Fjern de to clips på de forreste rammer.
(Disse to clips vil ikke være nødvendige for gennemføring, men det anbefales at beholde dem i tilfælde af fremtidige behov. Se venligst installationen af ikke-gennemføring.)

Trin 10

Placer den forreste gennemgangsramme i den tilsigtede position.

Trin 11

Saml maskinen og forlængerbaseenheden.

Trin 12

Placer bikagen i 37mm/1,4 tommer laget eller 77mm/3,0 tommer laget i henhold til dit materiales tykkelse. Se venligst artiklen for montering af bikage.

Lag	Foto	Højdeinterval (Objekt)
37mm / 1,4 tommer		0 - 3 mm
77mm / 3,0 tommer		3 - 15 mm
117mm / 4,6 tommer		Ikke tilgængelig til gennemgangstryk
155 mm / 6,1 tommer		Ikke tilgængelig til gennemgangstryk

Trin 13

Indsæt materialet i maskinen. Det anbefales kraftigt, at du bruger kasseret eller brugt materiale første gang til øvelsesformål.

Den maksimale tykkelse af materialet til Ador-gennemgangstrykfunktionen er 15 mm.

Når du indfører materialet, skal du undgå at det sætter sig fast i strømkablet og udsugningsslangen, som vist i de dårlige eksempler nedenfor.

Der er to scenarier for placering af materialerne. Se venligst instruktionerne nedenfor.

0 - 3 mm materialer
Placer honningkagen i laget på 37 mm / 1,4 tommer. Indsæt materialet direkte i maskinen, og placer det på honningkagen. (Det anbefales at skubbe materialet til venstre for at justere rammen.)

3 - 15 mm materialer
Placer honningkagen i laget på 77 mm / 3,0 tommer. Placer nogle materialer på honningkagen for at hæve dit målmateriale. Placer målmaterialet oven på bundmaterialerne. (Det anbefales at skubbe materialet til venstre for at justere rammen.)

Trin 14

Sæt papirtape lige ved siden af kanten af materialet på honningkagen eller på bundmaterialet.
Tapen påføres for at justere hver gravering, og vi vil gennemgå, hvordan man bruger den senere i artiklen.

0 - 3 mm materialer
Påfør tapen direkte på honningkagen.

3 - 15 mm materialer
Forbered et sidemateriale, der har samme tykkelse som dit målmateriale eller en tykkelse inden for +/- 3 mm. Sørg for, at det er tyndt nok til at lægge på bundmaterialet sammen med dit målmateriale.

Påfør papirbåndet på sidematerialet, og placer det lige ved siden af dit målmateriale.

Vigtig bemærkning
Det er bedst, at målmaterialet og sidematerialet har samme tykkelse.

En forskel på maks. 3 mm mellem disse to materialer vil være acceptabel.

En forskel på mere end 3 mm mellem disse to materialer vil IKKE være acceptabel.

Trin 14.1

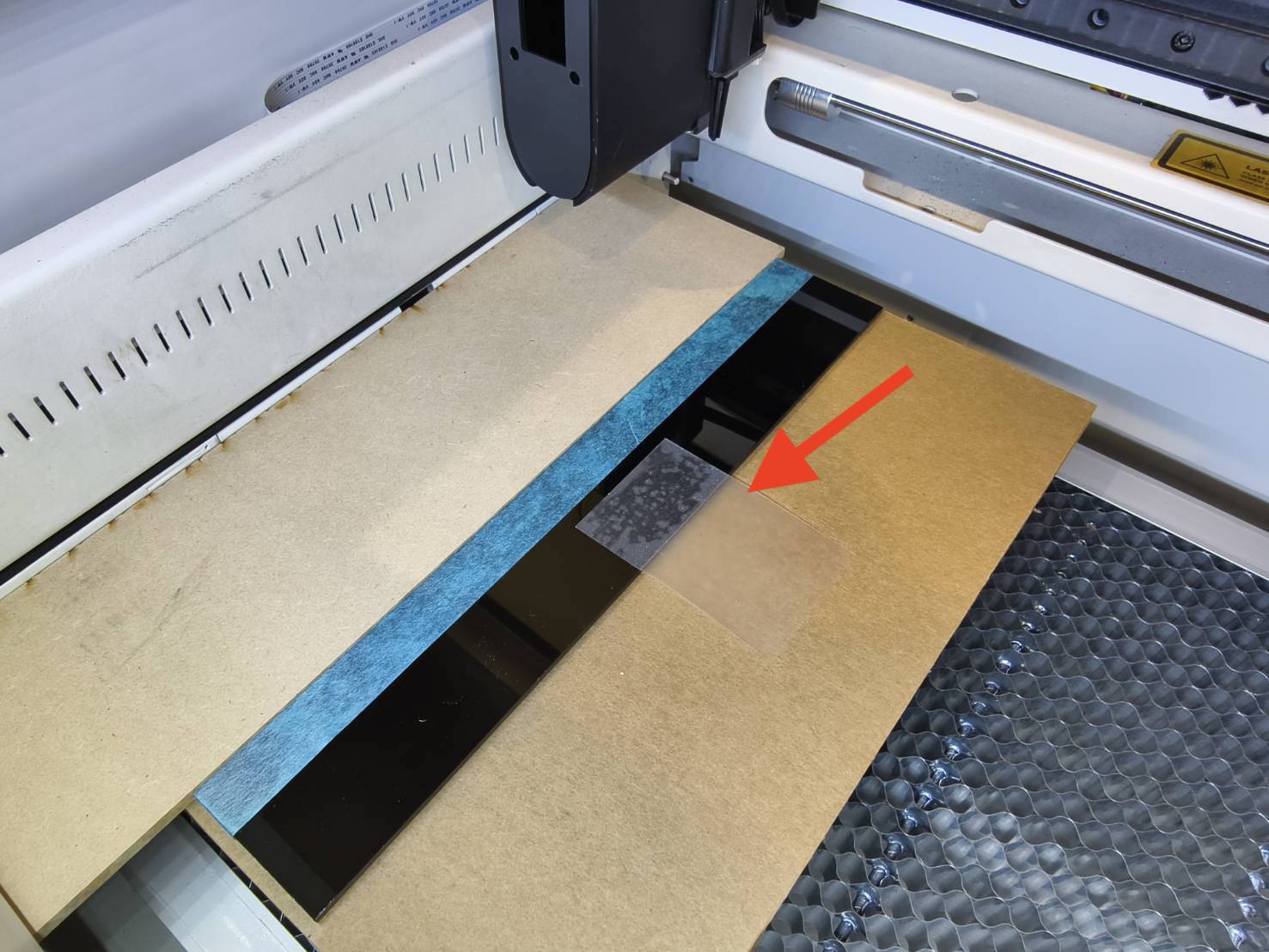

Placer primerklæbemærket på sidematerialet til forsprøjtningsformål.

Trin 15

Tænd for maskinen, og udfør autofokus på dit materiale.

Trin 16

Sørg for, at du har følgende software- og firmwareversioner for at kunne bruge Adors rotationsfunktion.

Beam Studio version 2.3.7 eller nyere. (Guide)	Firmwareversion 5.3.2 eller nyere. (Guide)

Trin 17

Aktiver gennemgangsfunktionen i Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

Indstil længden på dit materiale.

Screenshot 2024-07-09 at 3.36.02 PM.png

Trin 18

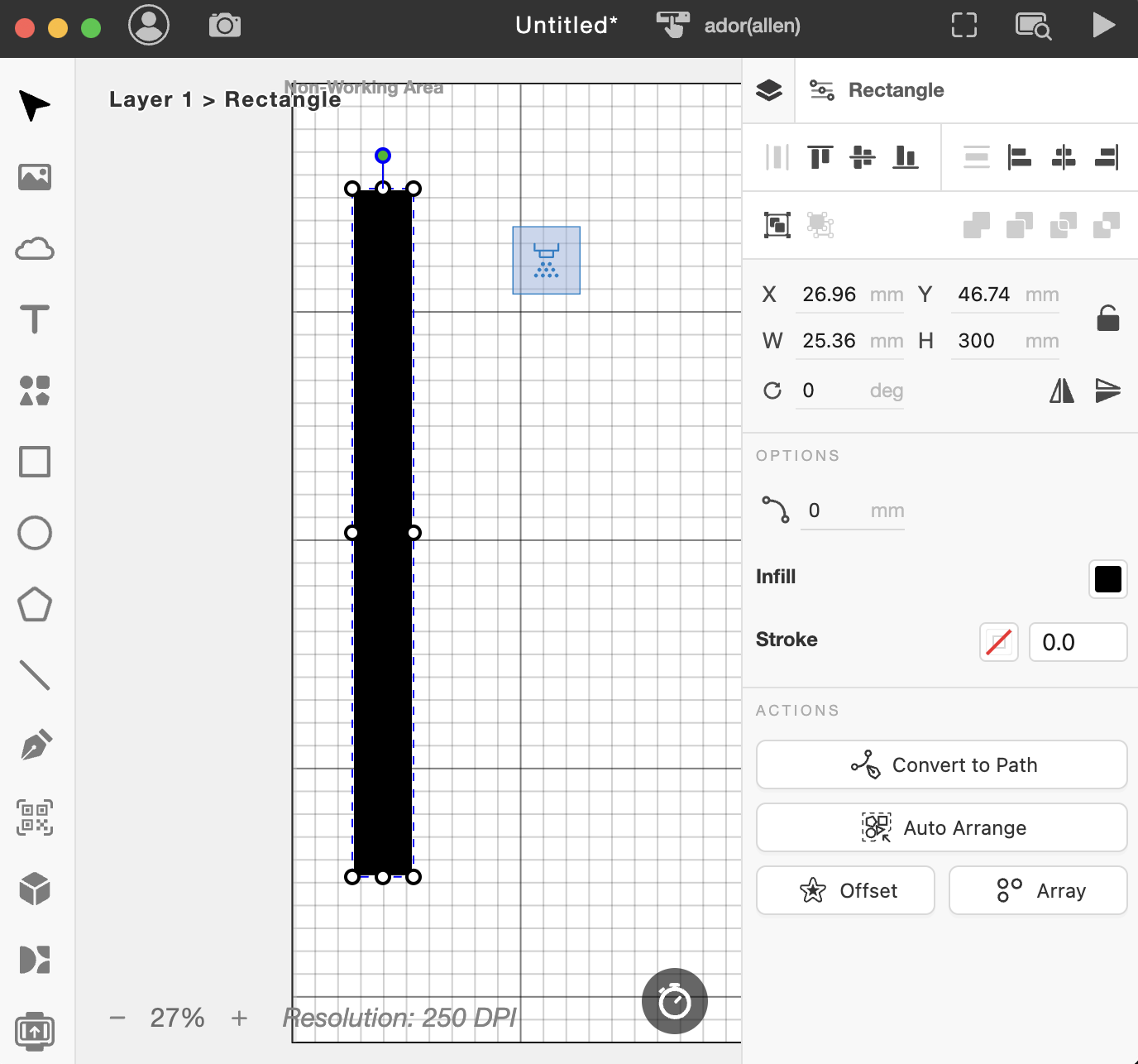

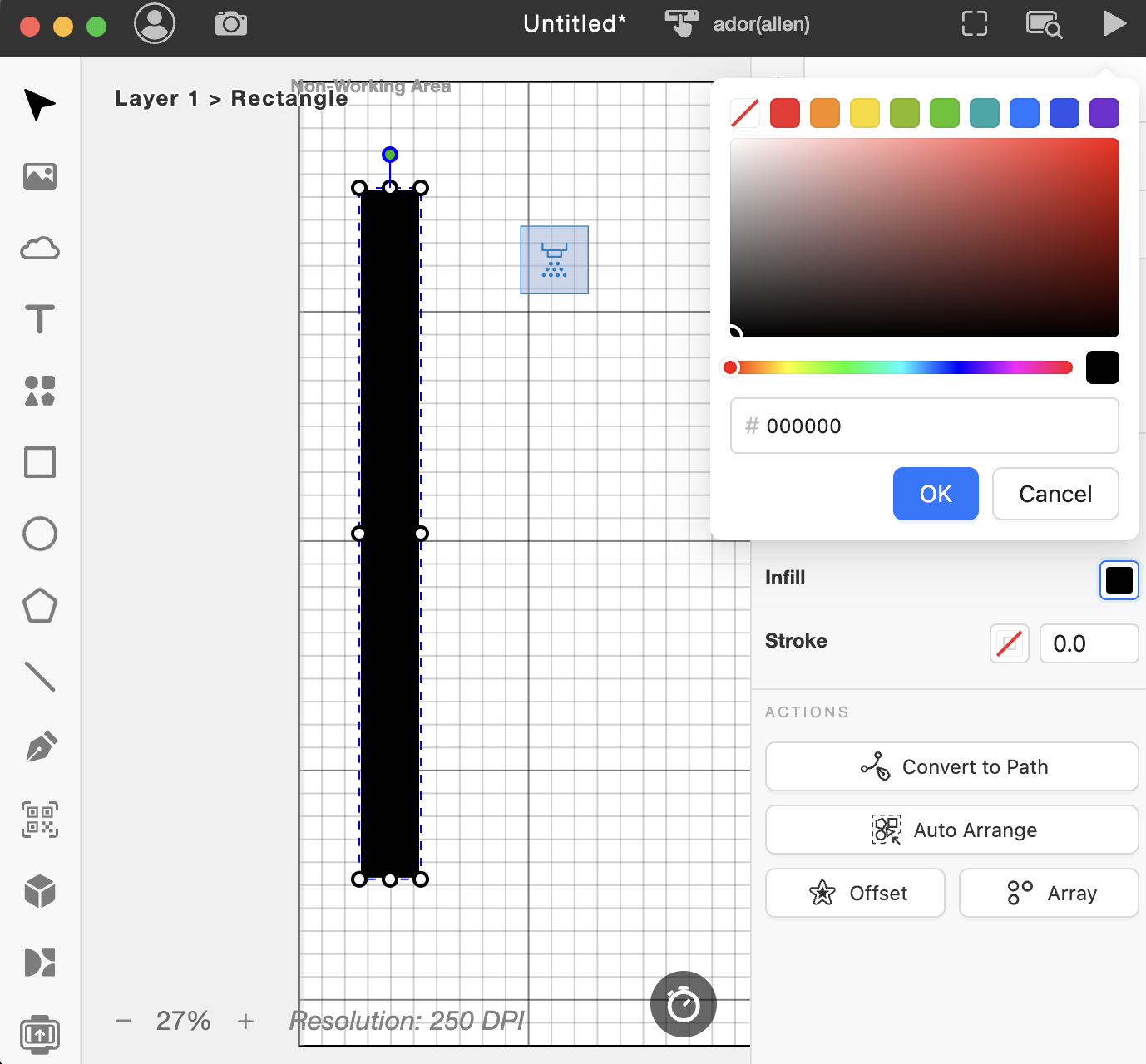

Tegn et langt rektangel, og fyld det med sort, eller importer dit eget design.

Trin 19

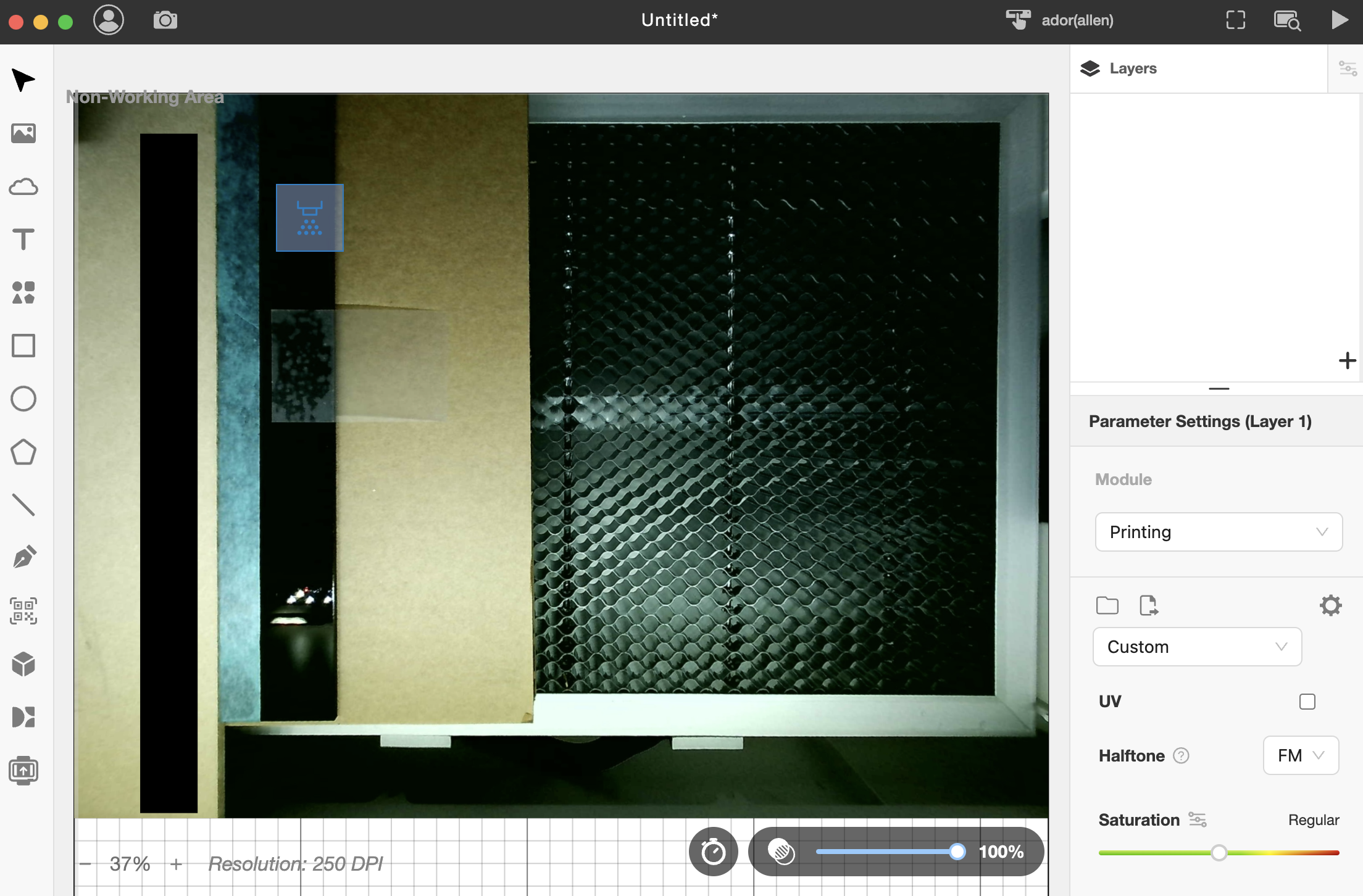

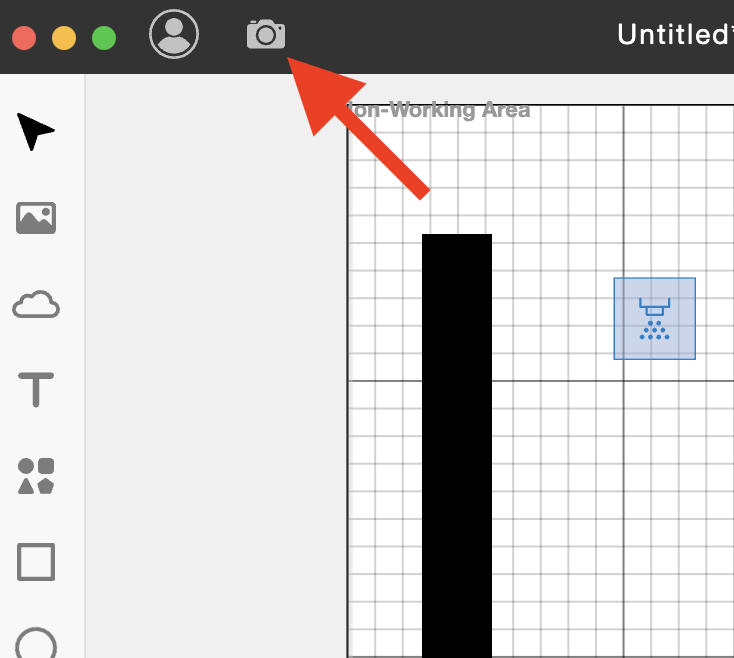

Udfør kameraforhåndsvisning.

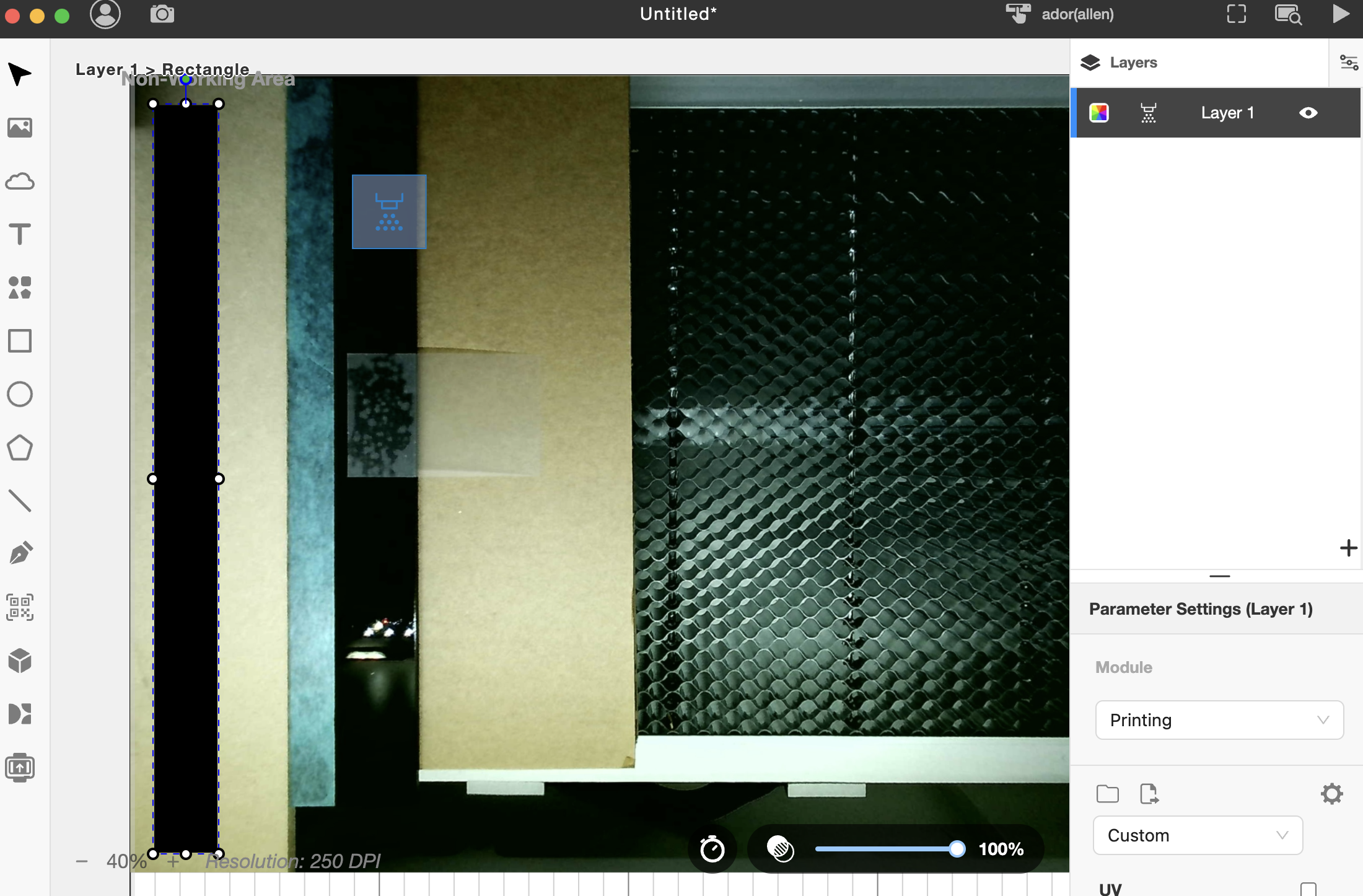

Placer designet i den ønskede position.

Screenshot 2024-07-12 at 3.18.13 PM.png

Trin 20

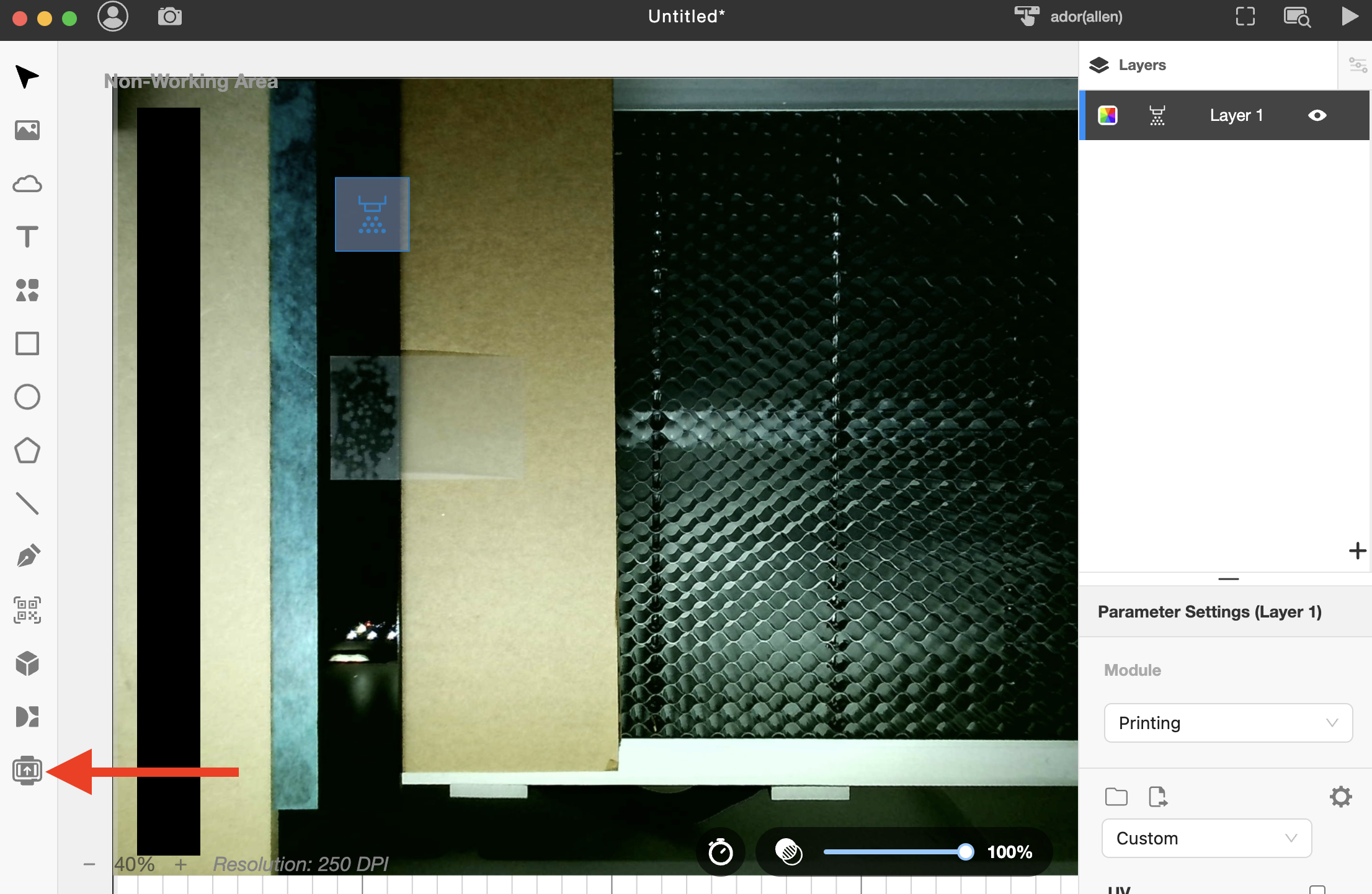

Åbn indstillingerne for gennemgang.

Forklaring af hver indstilling

	1. Objektlængde
	2. Arbejdsområde (højde)
	3. Referencelag
	4. Styremærke

1. Objektlængde

Objektlængde er længden af dit design eller importerede fil målt af softwaren.

2. Arbejdsområde (højde)

Arbejdsområde (højde) er længden af hvert graveringsafsnit.
Indstillingsområdet kan indstilles fra minimum 120 mm til maksimum 240 mm.
Se venligst eksemplerne nedenfor for detaljer.

Eksempel 1

Hvis dit objekt er 300 mm langt, vil indstilling af arbejdsområdet til 240 mm kræve to graveringer, hvorimod én gravering kun kan udføre op til 240 mm arbejde.
Derfor vil resten, f.eks. 60 mm, blive afsluttet i det andet afsnit/gravering.
(Det er kun et koncept; den faktiske graveringslængde afhænger af, hvor objektet er placeret i Beam Studio.)

Eksempel 2

Hvis dit objekt er 300 mm langt, vil indstilling af arbejdsområdet til 120 mm kræve tre graveringer, hvorimod én gravering kun kan udføre op til 120 mm arbejde.

3. Referencelag

Referencelag er et værktøj, der automatisk opretter forskellige lag baseret på antallet af sektioner, du har efter eksport til arbejdsområdet.

Eksempel

Hvis dit objekt er 300 mm langt, vil indstilling af arbejdsområdet til 120 mm kræve tre graveringer, så du vil have tre sektioner, hvilket indikerer tre lag, og du vil opdage, at de forskellige lag vil gravere forskellige sektioner af dit objekt.

Indstillinger for gennemgangstryk	Automatisk oprettede lag

4. Styremærke

Styremærke er et værktøj, der bruges til at matche afslutningslinjerne mellem hver sektion af gravering.
Dette værktøj vil faktisk gravere to cirkler, hvor halvdelen af cirklen skal være uden for dit materiale.
Efter den første gravering kan du bruge den indre halvcirkel på dit emne til at justere den ydre halvdel. Denne artikel vil senere forklare, hvordan du bruger disse cirkler. Fortsæt venligst læsningen.

Yderligere indstillinger for styremærket

1. Diameter

Diameterindstillingen er størrelsen på cirklerne, og dens standardværdi er 40 mm.

Diameter indstillet til 40 mm	Diameter indstillet til 20 mm

2. X-koordinat

X-koordinatindstillingen bestemmer placeringen af de to cirkler, afhængigt af størrelsen på dit materiale. Standardværdien er 390mm.

X-koordinat indstillet til 0 mm	X-koordinat indstillet til 300 mm

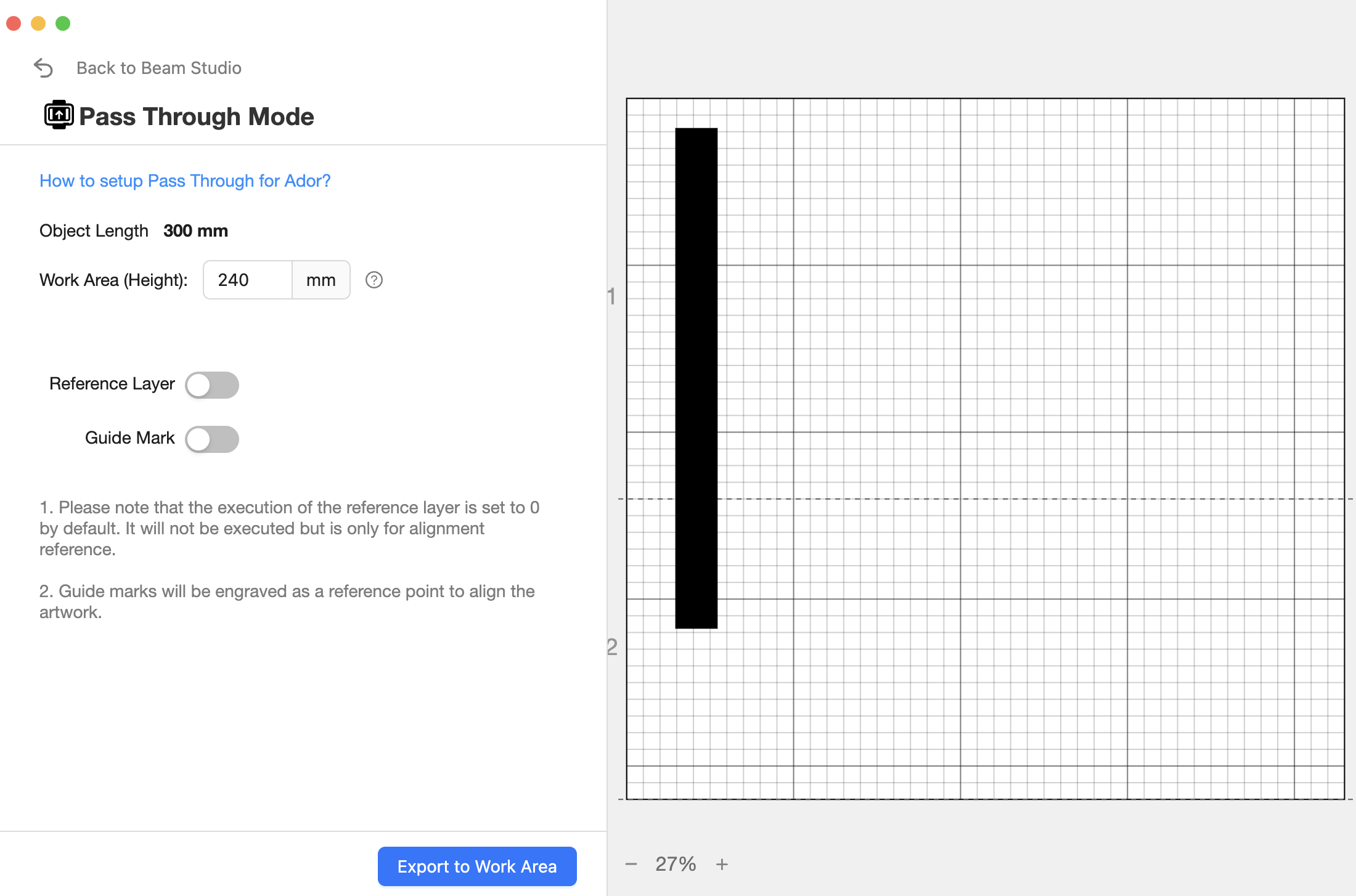

Trin 21

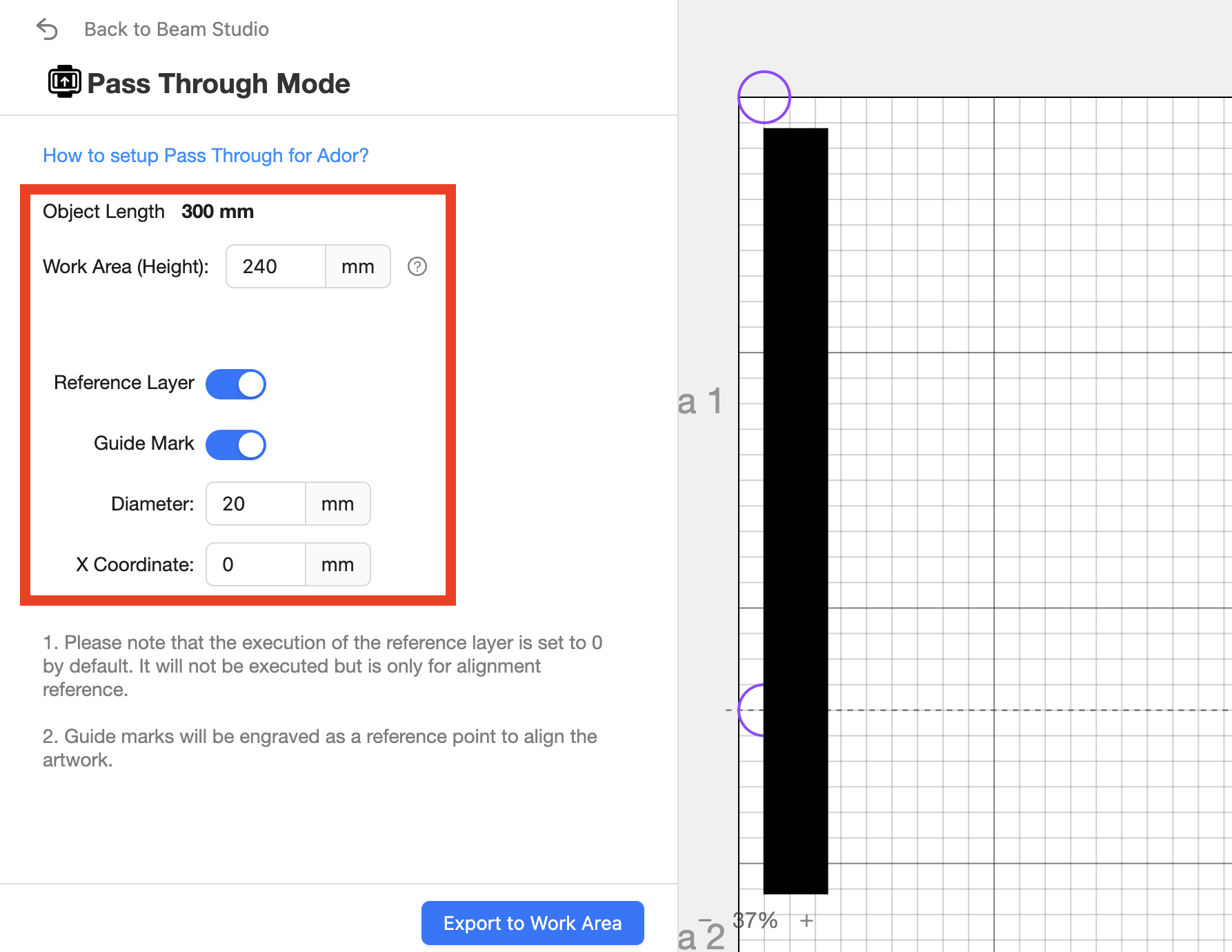

Juster indstillingerne for gennemgangstryk, hvis det er nødvendigt, baseret på dit design eller fil.
Hvis du følger vores eksempel, kan du bruge indstillingerne nedenfor til at gravere rektanglet.

Trin 22

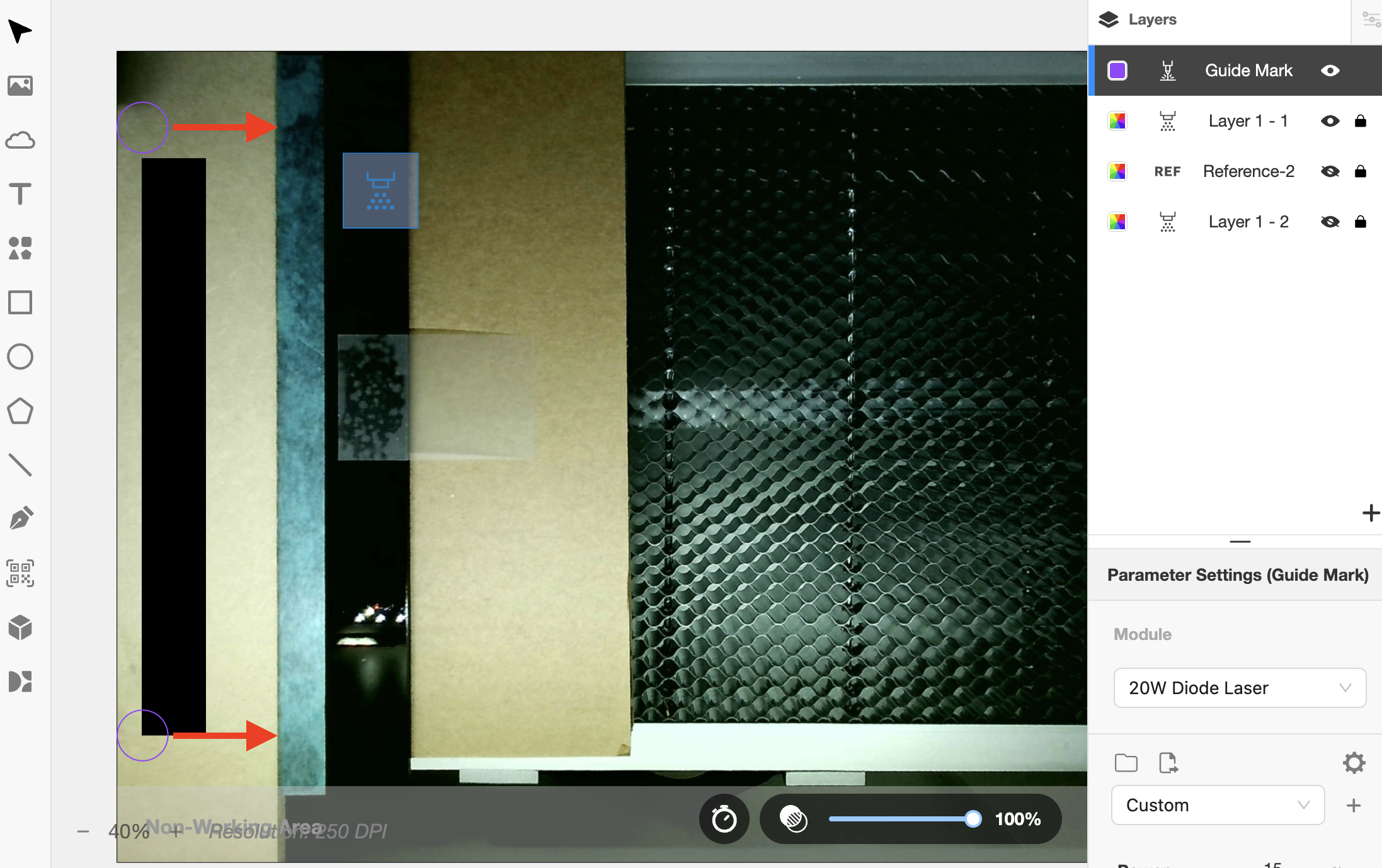

Efter eksport vil du se de automatisk oprettede lag og de to cirkler.

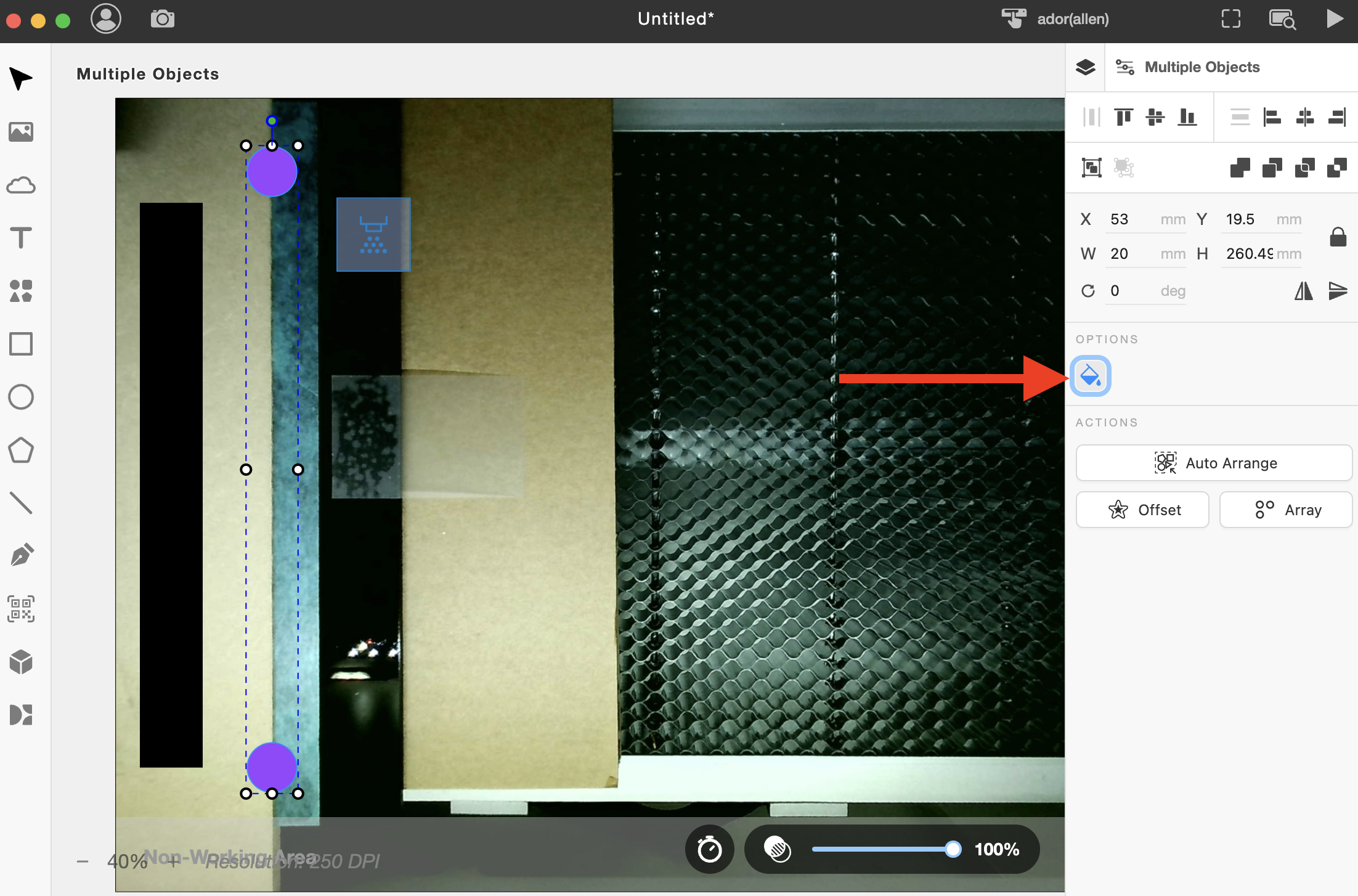

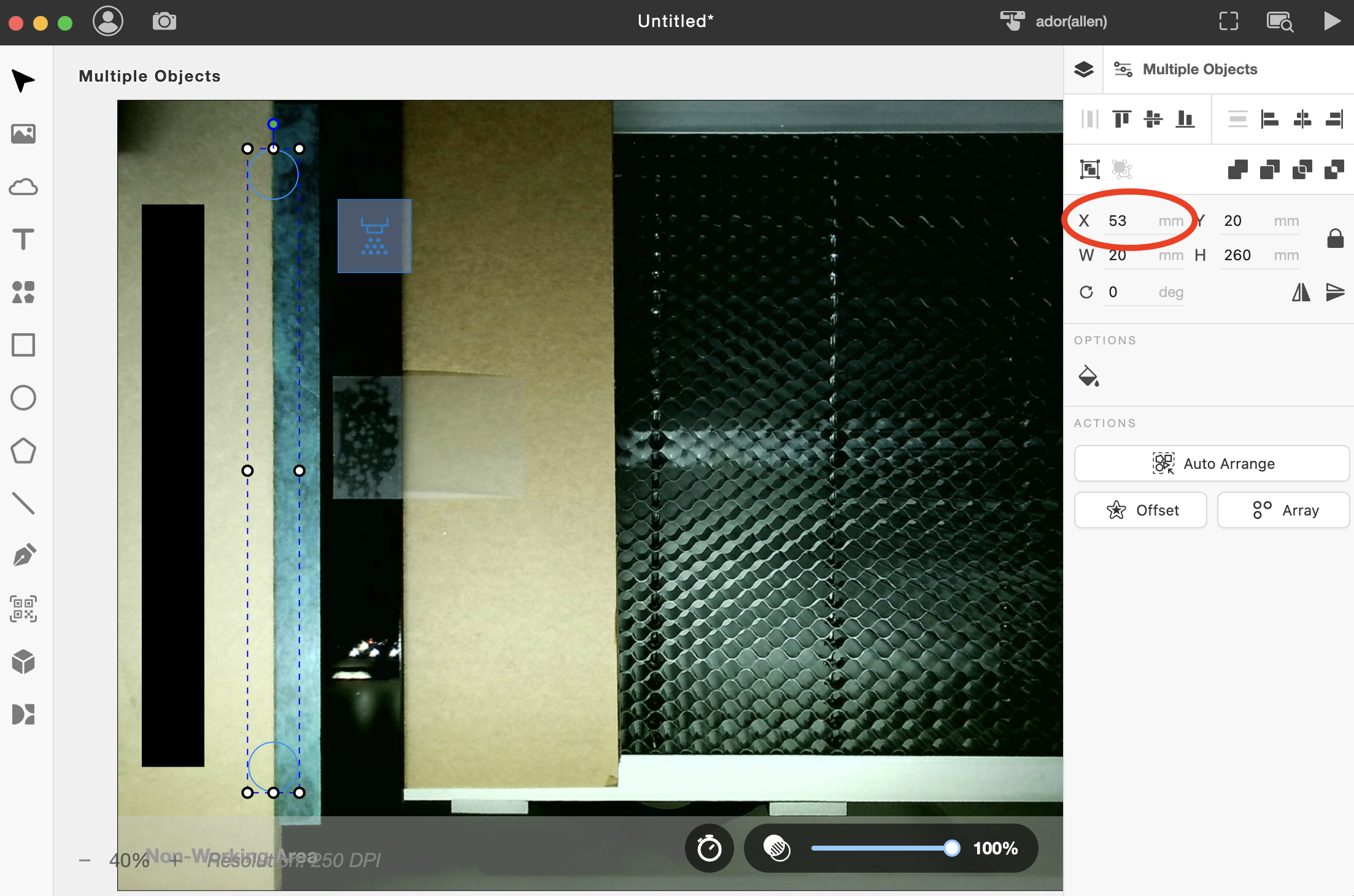

Flyt cirklerne, så halvdelen er på materialet, og den anden halvdel er på tapen.
(Det anbefales at ændre X-akseværdien for at flytte cirklerne.)

Udfyld cirklerne.
(Hvis cirklerne ikke er udfyldt, da linjerne er for tynde, kan de muligvis ikke være synlige efter udskrivning.)

Trin 23

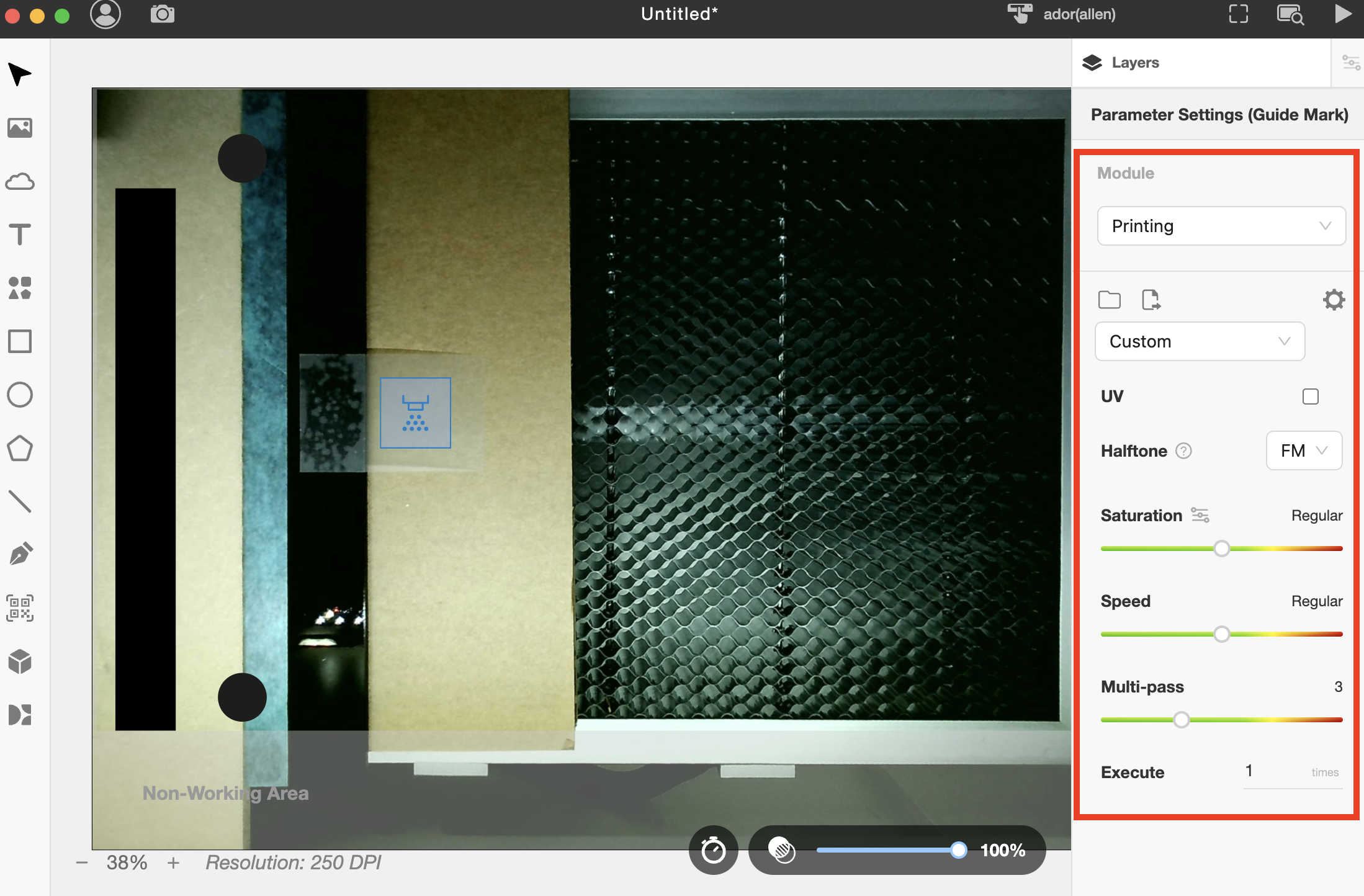

Indstil dine parametre baseret på dit materiale, og sørg for at ændre parametrene i alle lag.
Screenshot 2024-07-12 at 3.54.24 PM.png

Aktiver kun lag 1 og guidemarket. Skjul de andre, da de vil blive udskrevet senere.

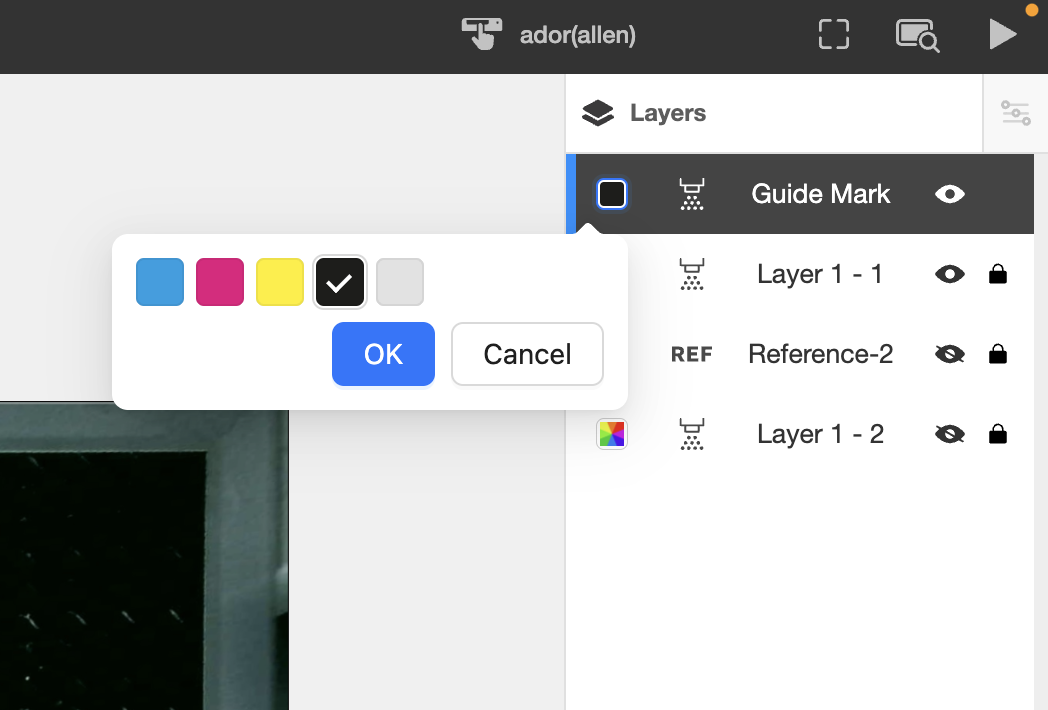

I dette eksempel har jeg ændret alle lag til et enkelt farvelag og sort.

Screenshot 2024-07-12 at 4.06.10 PM.png

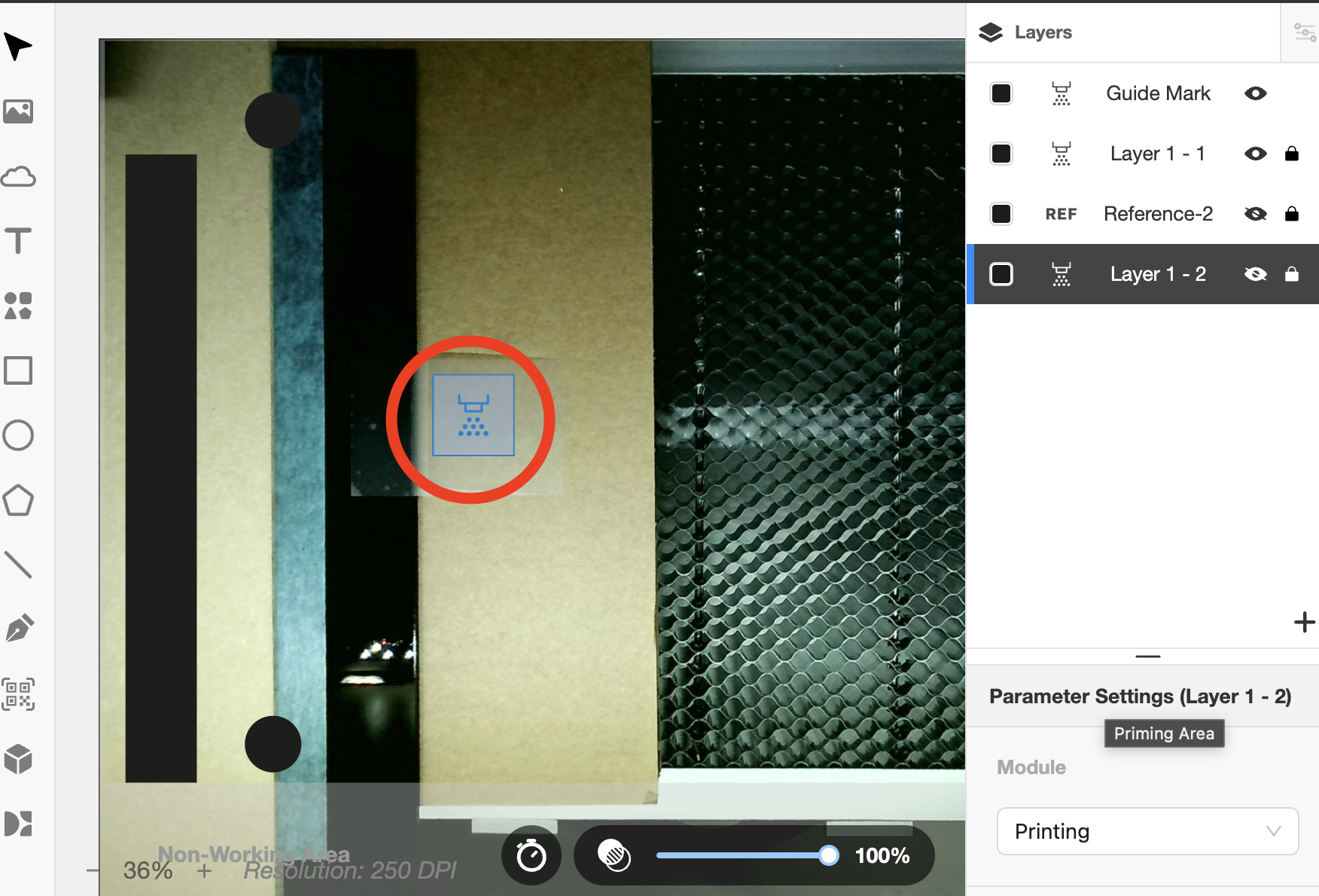

Placer forsprøjtningsområdet på klistermærkets plads.

Screenshot 2024-07-12 at 4.07.01 PM.png

Trin 24

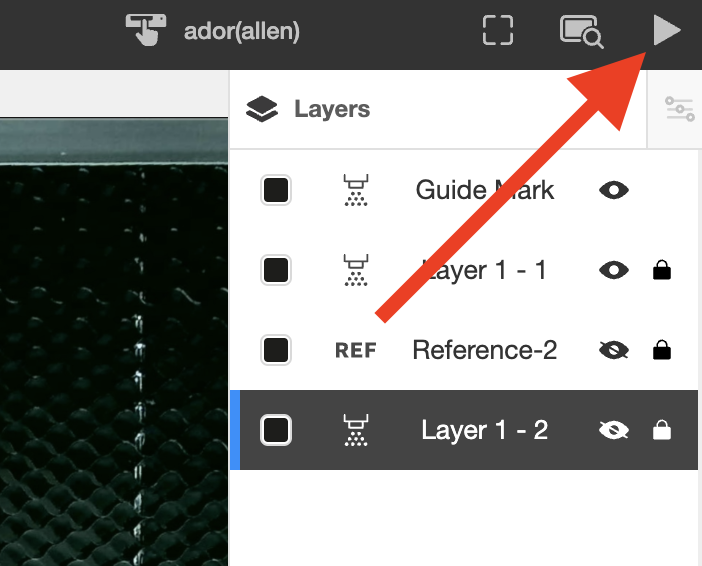

Start opgaven.
(Sørg for, at kun lag 1 og justeringsmærket er aktiveret. De andre skal være skjulte.)

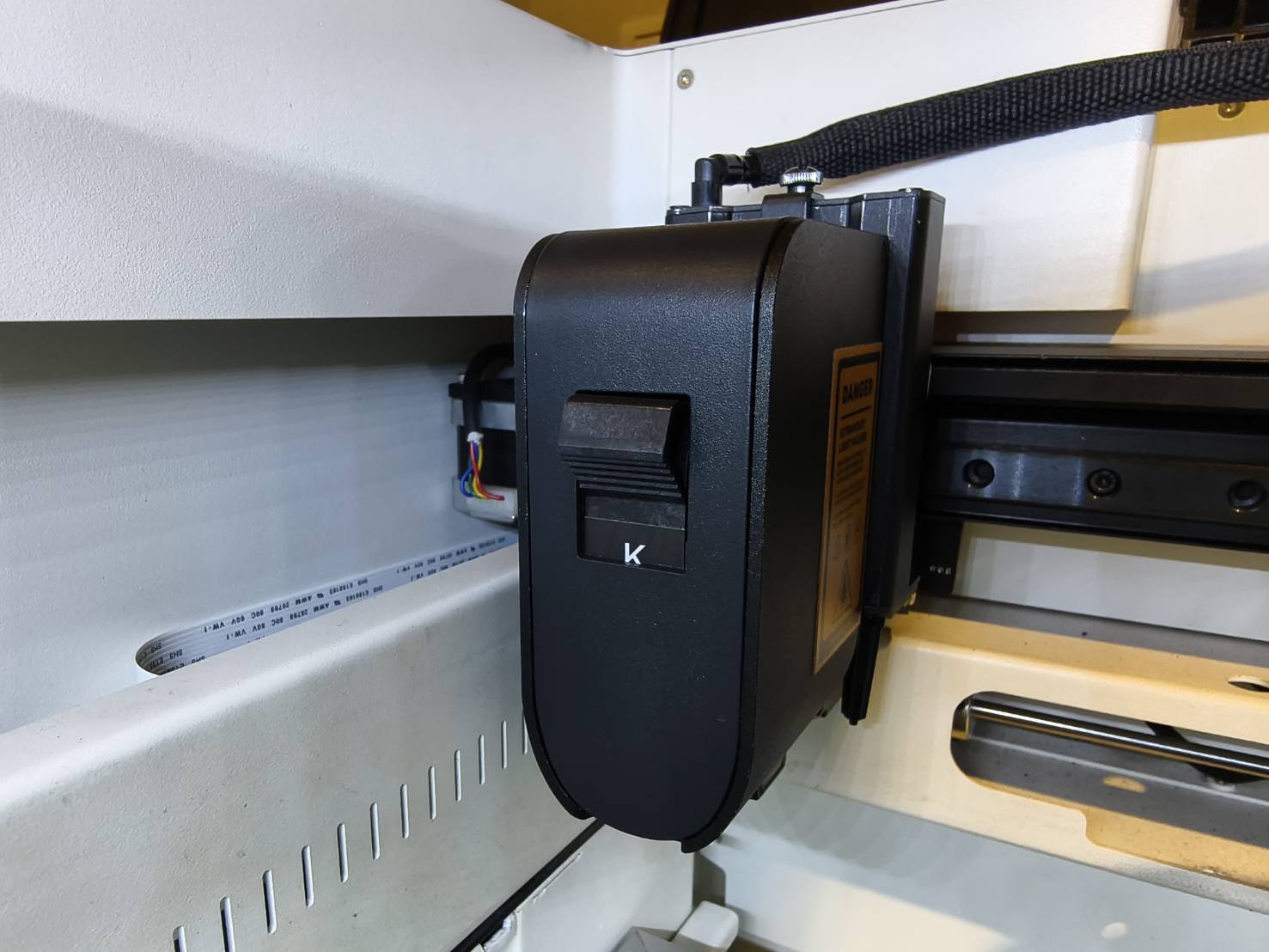

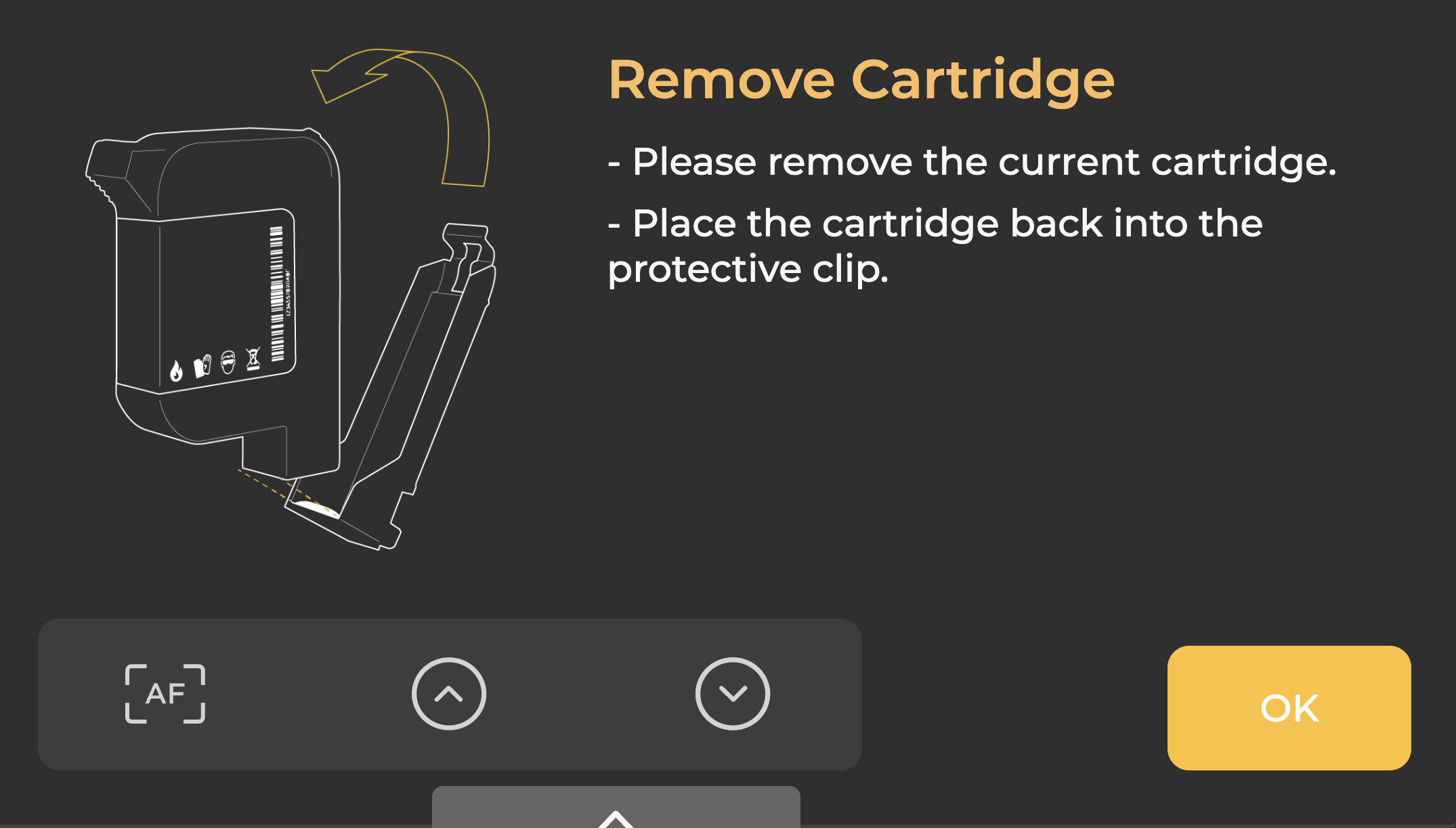

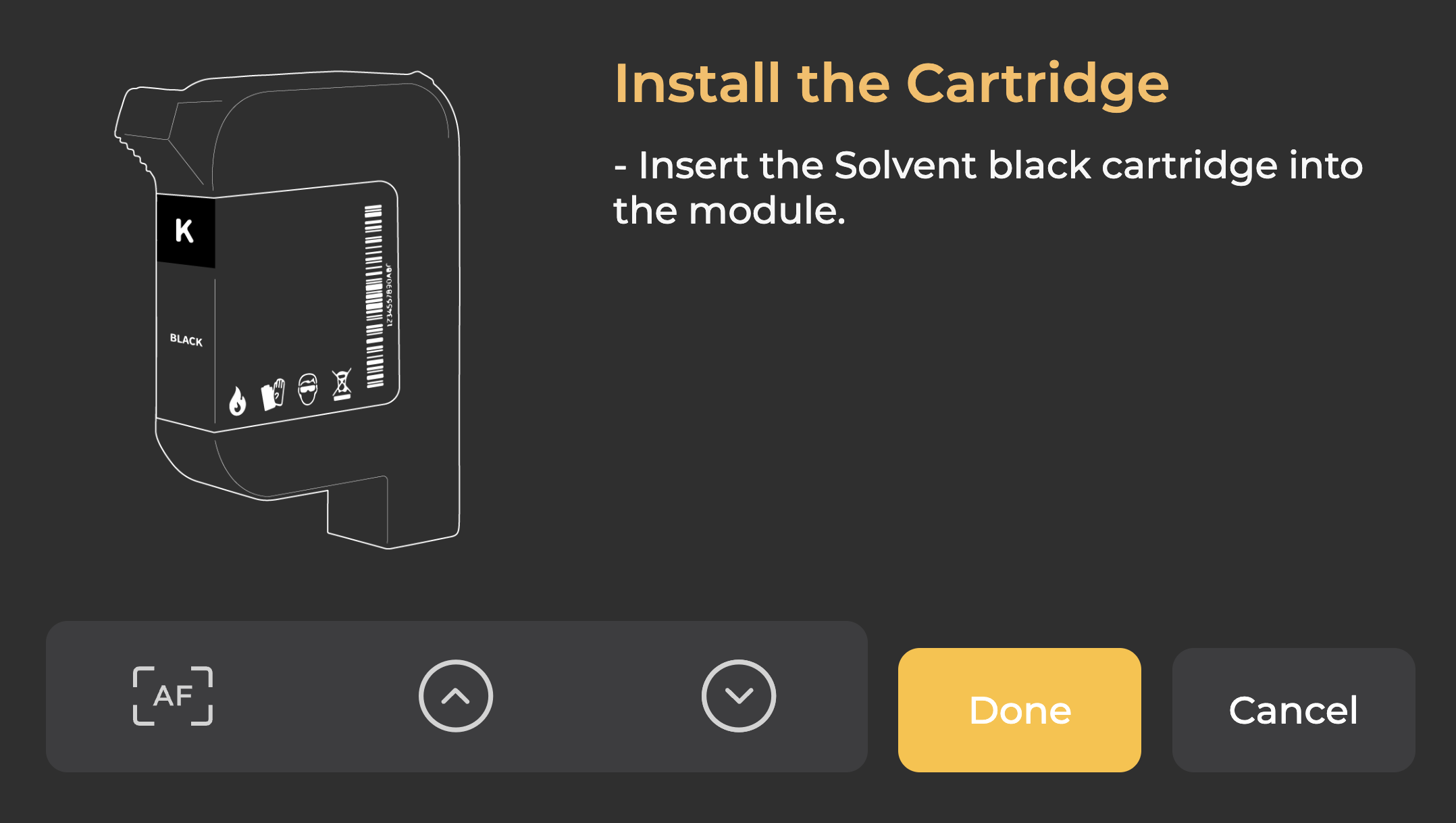

Når du starter opgaven, kan du blive bedt om at skifte farvepatron flere gange, indtil opgaven er færdig. Følg venligst instruktionerne på maskinens touchskærm.

Trin 25

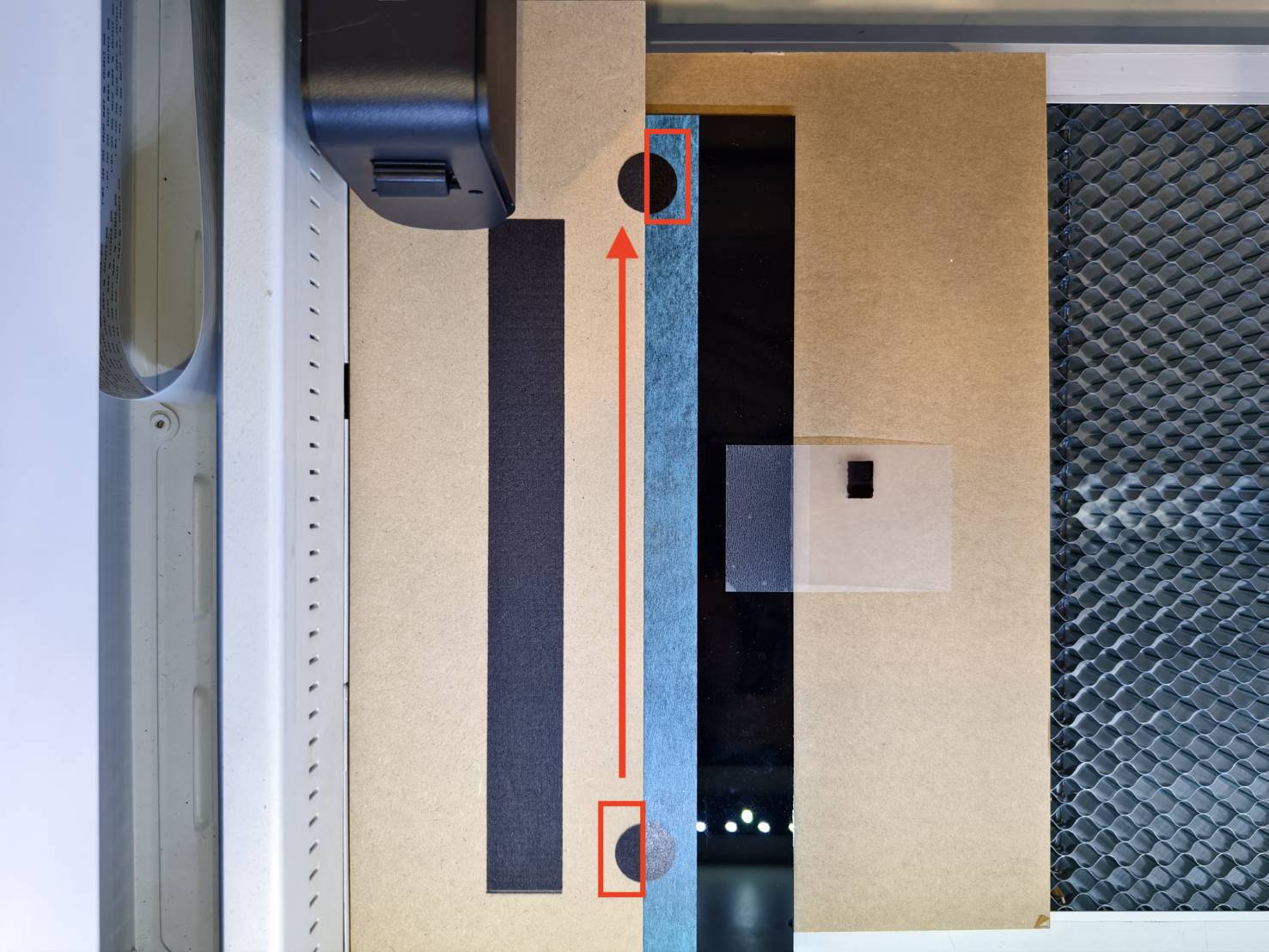

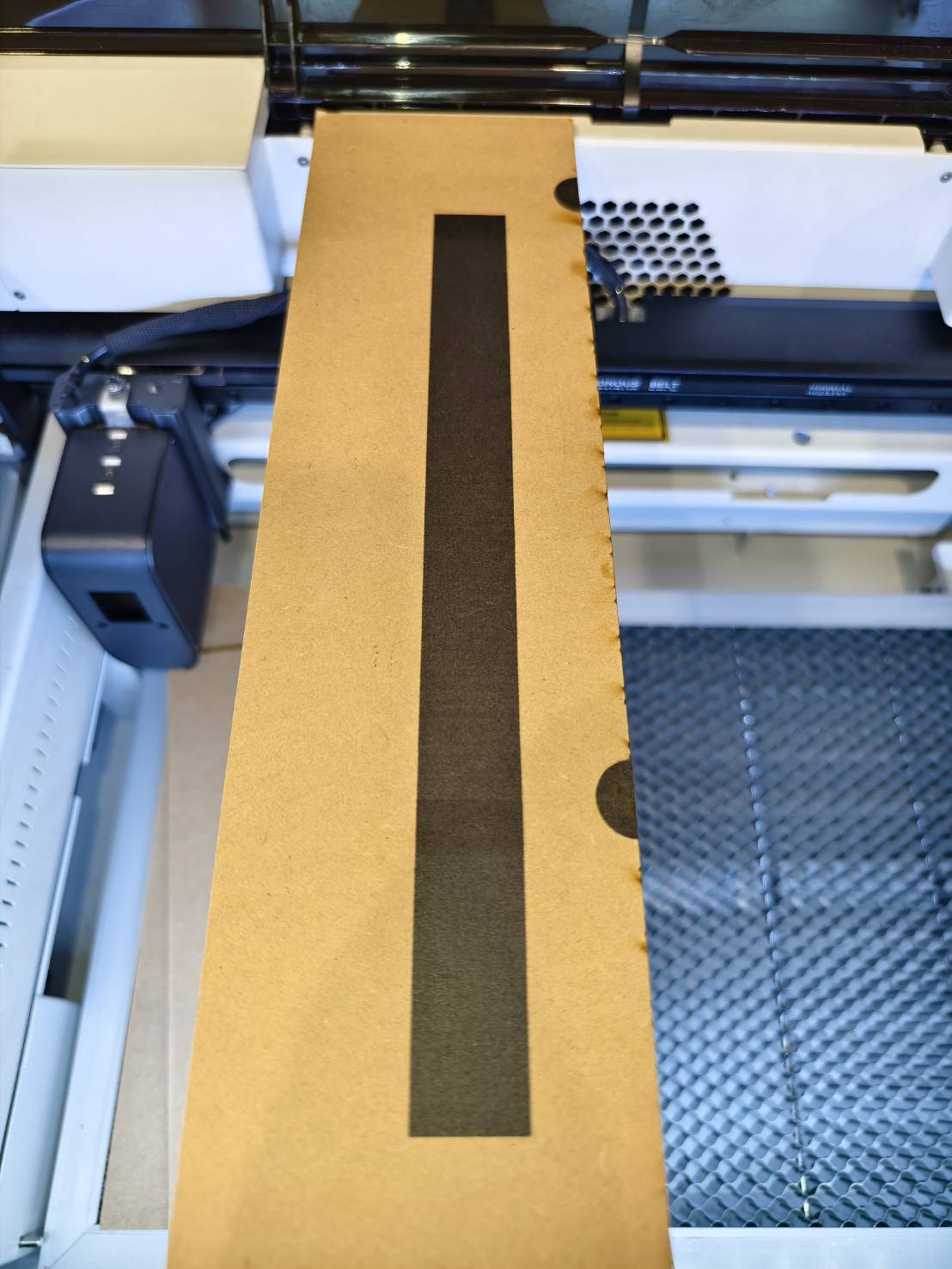

Efter den første gravering skal du flytte dit materiale, så den nederste halvcirkel på materialet og den øverste halvcirkel på tapen er justeret.
Hold venligst tapen, mens du flytter dit materiale for at forhindre positionsændring.

Trin 26

Sørg for, at materialet er fladt. Hvis det vipper, anbefales det at bruge en tung genstand eller tape til at fastgøre det på plads.
I dette eksempel er tapen påført.

Vær forsigtig med at bruge en genstand, da den kan blokere laserhovedets bane, så det er bedre at bruge mindre genstande.

Objekt	Tape

Trin 27

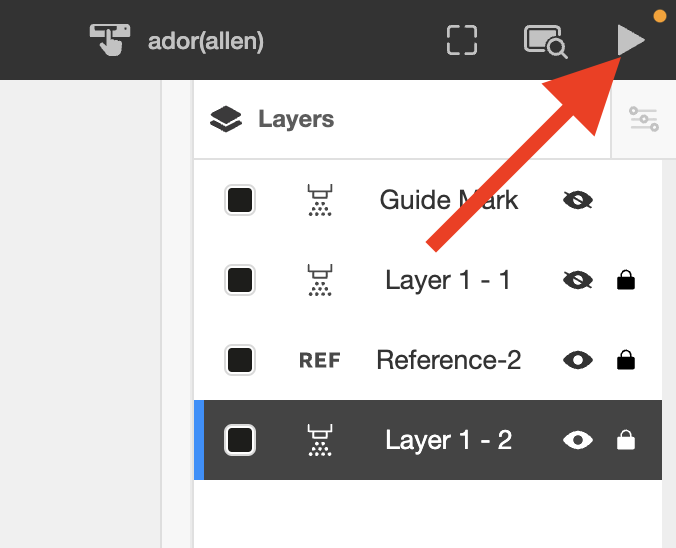

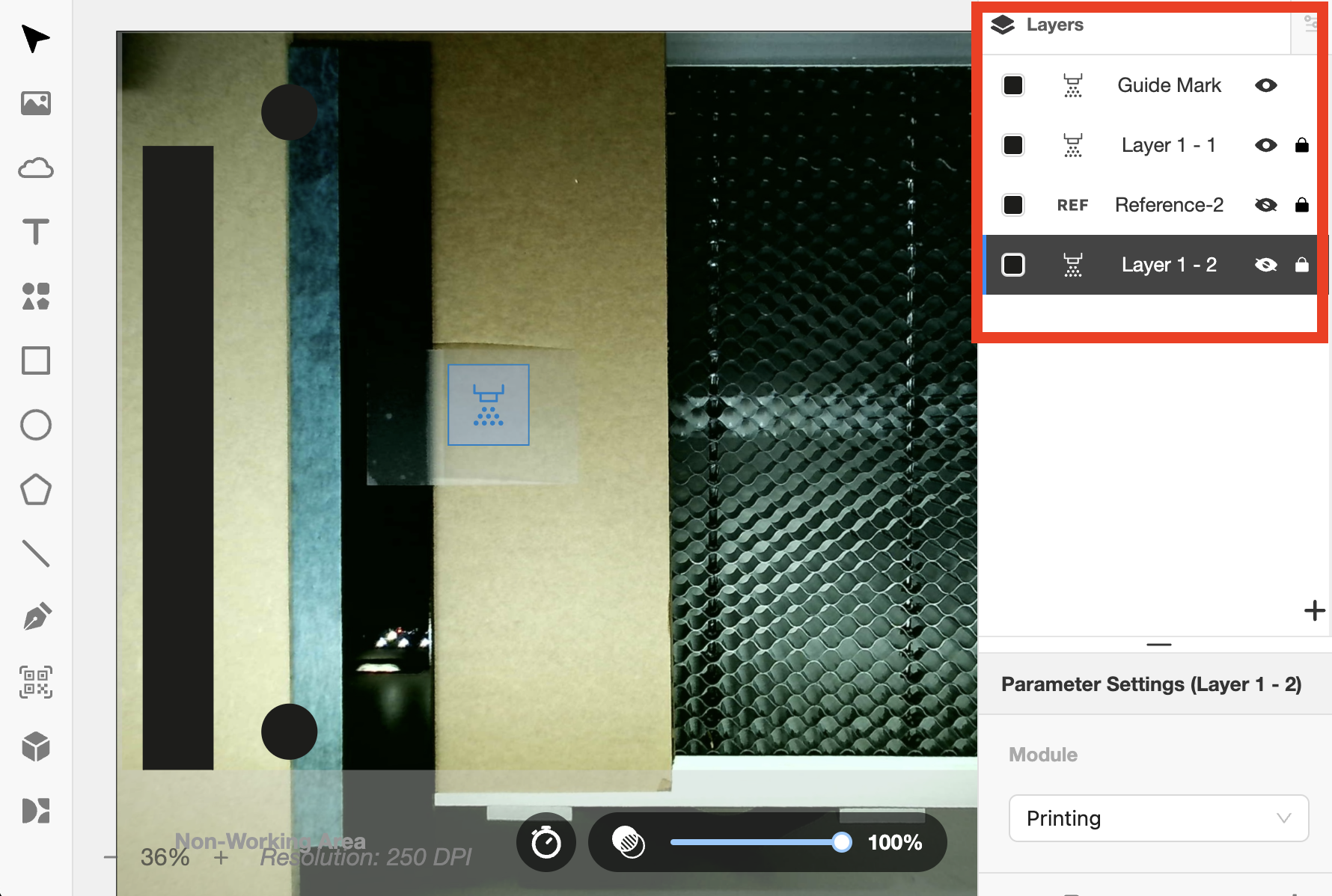

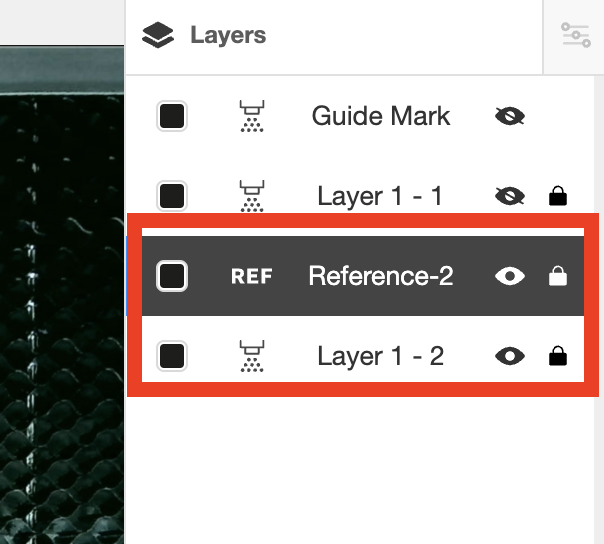

Da det første lag og guidemarket er blevet printet, skal vi fortsætte med at printe det andet lag. Derfor skal du manuelt deaktivere det færdige lag og aktivere det næste lag. Guidemarket vil først blive deaktiveret ved den sidste printning.

Hvis du følger vores eksempel, bedes du kontrollere:

Skjul det første lag, da dets del er færdig.
Guidemarket vil først blive deaktiveret ved din sidste gravering.
I dette eksempel kræves der kun to graveringer, så guidemarket vil blive deaktiveret ved den anden gravering.
Aktiver det andet lag til den anden printning, som er det sidste lag i dette eksempel.
Referencelaget har afslutningen af det første lag, så det kan bruges til justering mellem lagene; det har ikke nogen output indstillet i parametrene, så aktivering af det eller ej vil ikke påvirke opgaven.

Trin 28

Start opgaven igen.

Efter du starter opgaven, kan du blive bedt om at skifte farvepatron flere gange, indtil opgaven er færdig. Følg venligst instruktionerne på maskinens touchskærm.

Trin 29

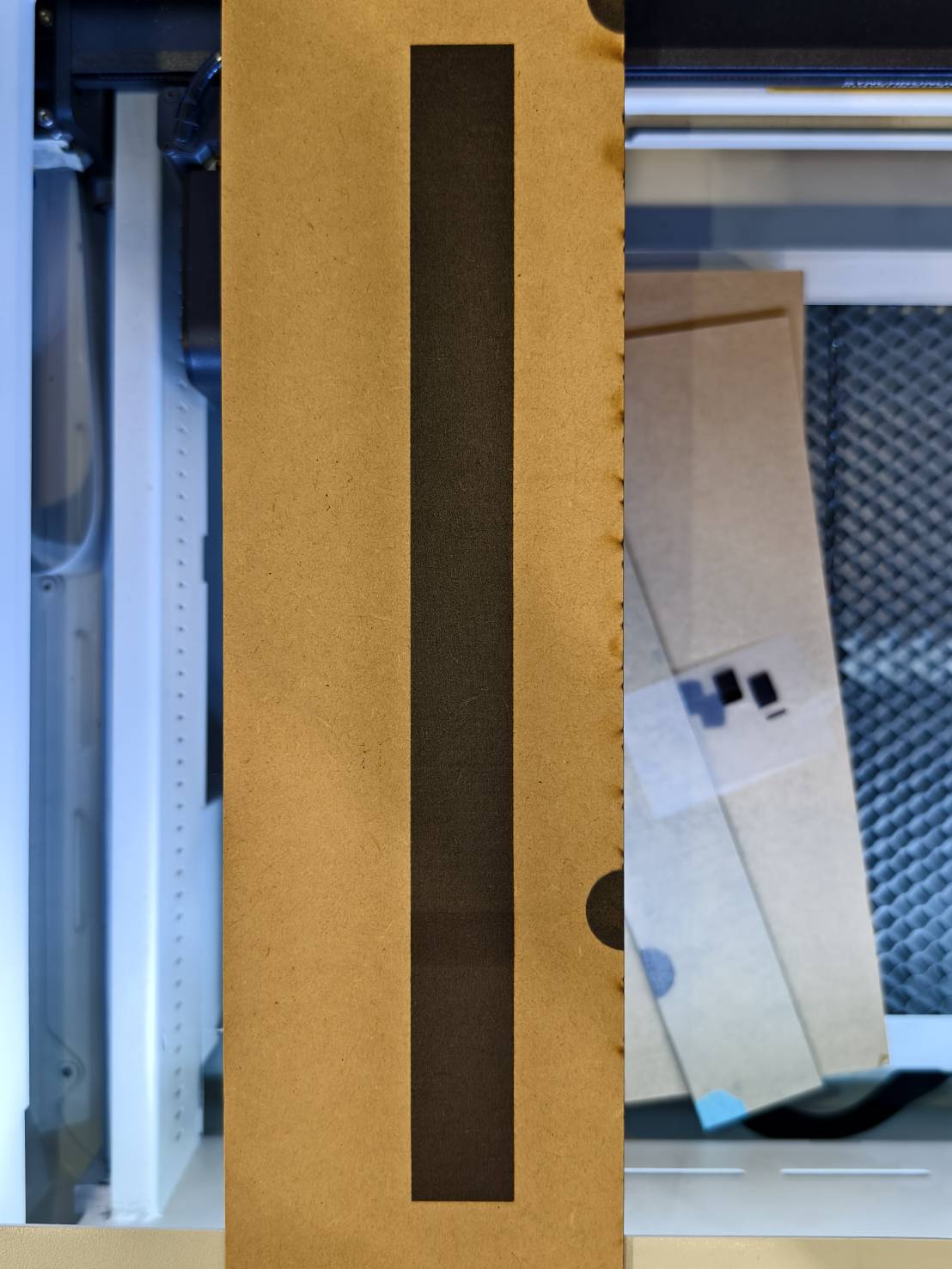

Kontrollér resultatet.
