Ador - 10W / 20W Diode Lasermodul Installation

Lasermodul Installation

1. Løsn fingerskruen 『A』 på moduladapteren 『B』.
2. Sigt prikken 『C』 på lasermodulet mod oplåsningsikonet 『D』 på moduladapteren, og indsæt det ned til låseikonet.
3. Spænd fingerskruerne 『A』 tilbage på moduladapteren.

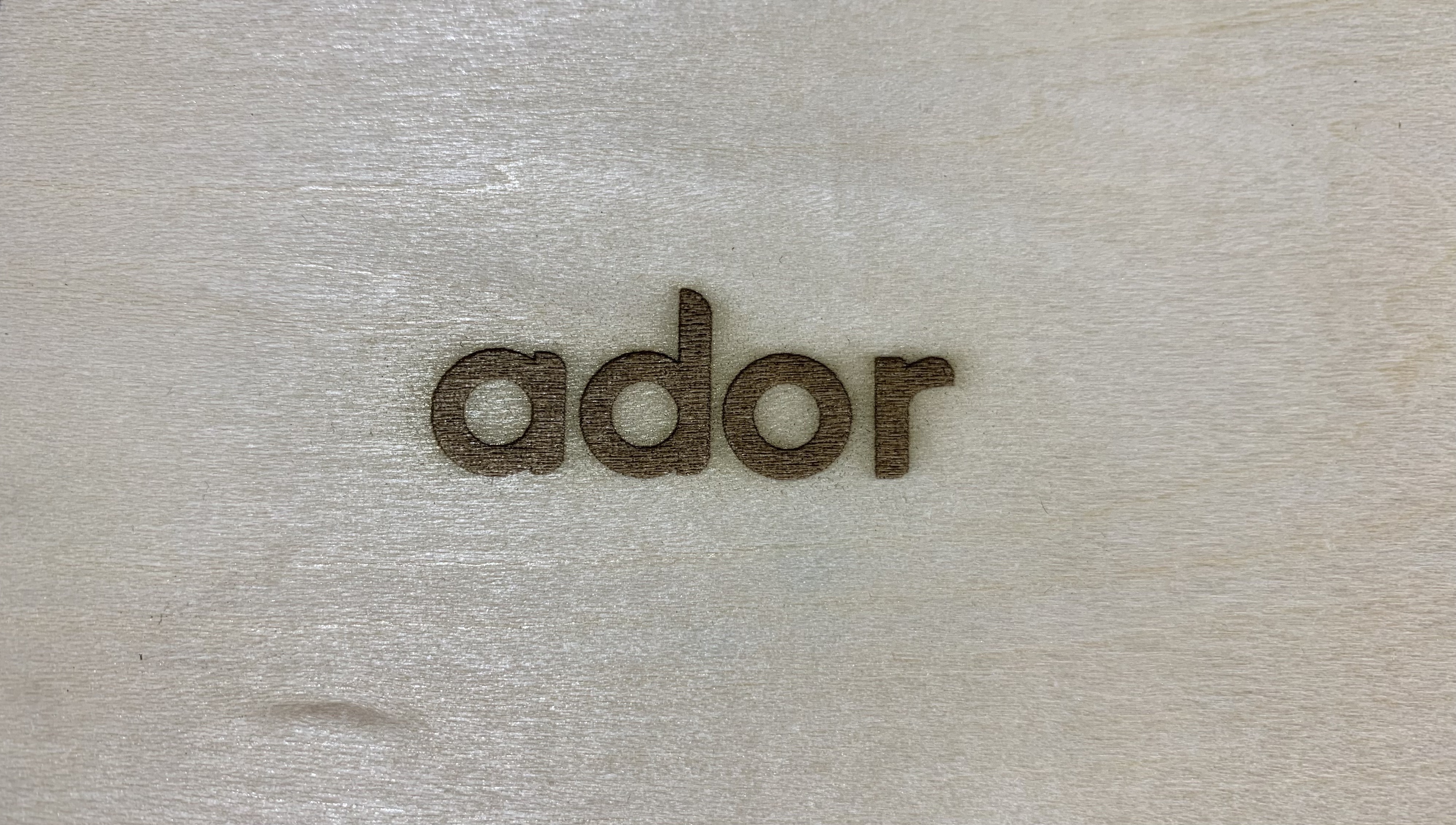

Start Gravering

1. Placer materialet inde i maskinen

2. Fokusering: Flyt laserhovedet over materialet. Klik derefter to gange på fokusknappen på venstre side af maskinen, eller tryk længe på "AF"-knappen på maskinens panel, indtil laserhovedet begynder at bevæge sig. Fokuseringen er færdig, når laserhovedet rører materialet og bevæger sig opad. Sørg for, at fokuseringsafstanden er korrekt før hver gravering.

a. Tryk længe på "AF"-knappen på maskinens panel:

b. Dobbeltklik på fokusknappen på venstre side af maskinen:

3. Luk døren

4. Start den nyeste stabile version af Beam Studio på din computer.

5. Importer filen, vælg modulet for hvert lag, og indstil parameteren.

6. Forhåndsvis graveringsposition: Klik på kameraikonet i øverste venstre hjørne, vælg maskinnavnet, og du vil fuldføre forhåndsvisningen.

7. Indsend filen: Træk og slip billedfilen til den ønskede graveringsplacering, og tryk derefter på pileknappen for at sende filen.

Hvis graveringsresultatet er sløret, uklart eller lyst i farven, skal du kontrollere, om laserhovedet er fokuseret nøjagtigt.
Hvis det er korrekt, skal du kontrollere materialets egnethed/parametre/ rengøring af laserhovedet, og find fejlfindingen her- 5-8 Dårligt Graverings- eller Skæreresultat (10W/20W Diode Lasermodul).
