Ador - 2W infrarødt lasermodul kalibrering – FLUX Help Center

Før start

Trin 1 - Opdateret til den nyeste version af Beam Studio og Ador Firmware

Download den nyeste version af Beam Studio og Ador Firmware fra det officielle FLUX-websted > "Support" > "Downloads."
Opdater firmwaren ved at følge "Firmware Update" vejledningen i Ador Help Center.

Trin 2 - Start den nyeste version af Beam Studio på din computer.

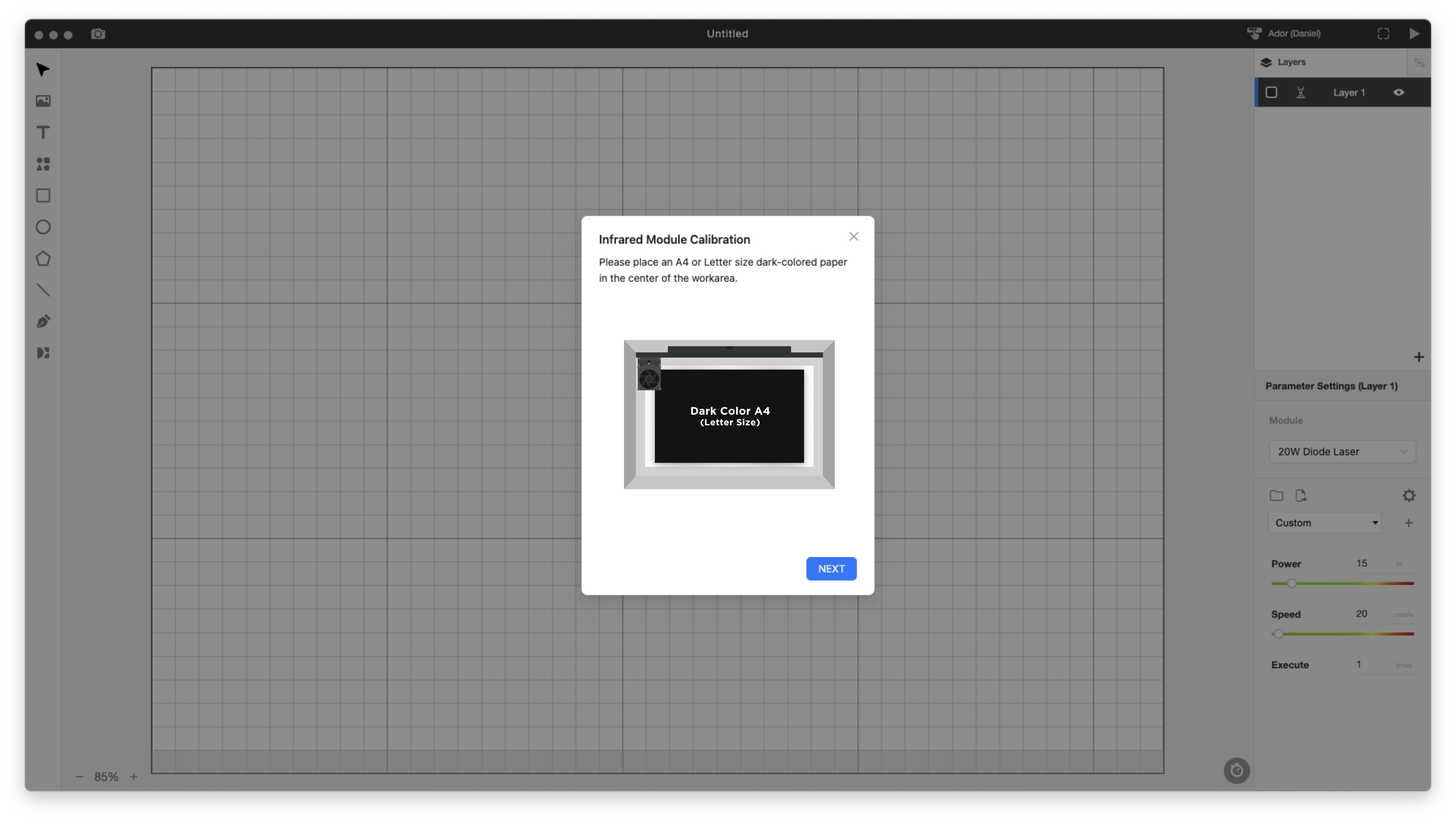

Klik på "Machine" i øverste venstre hjørne, vælg maskinnavnet, og klik på "Calibrate Infrared Module" for at starte.
*Bemærk: Sørg for, at du har udført Camera Calibration før du starter "Calibrate Infrared Module."
截圖 2023-11-29 下午3.54.24.png

Infrarød modul kalibrering

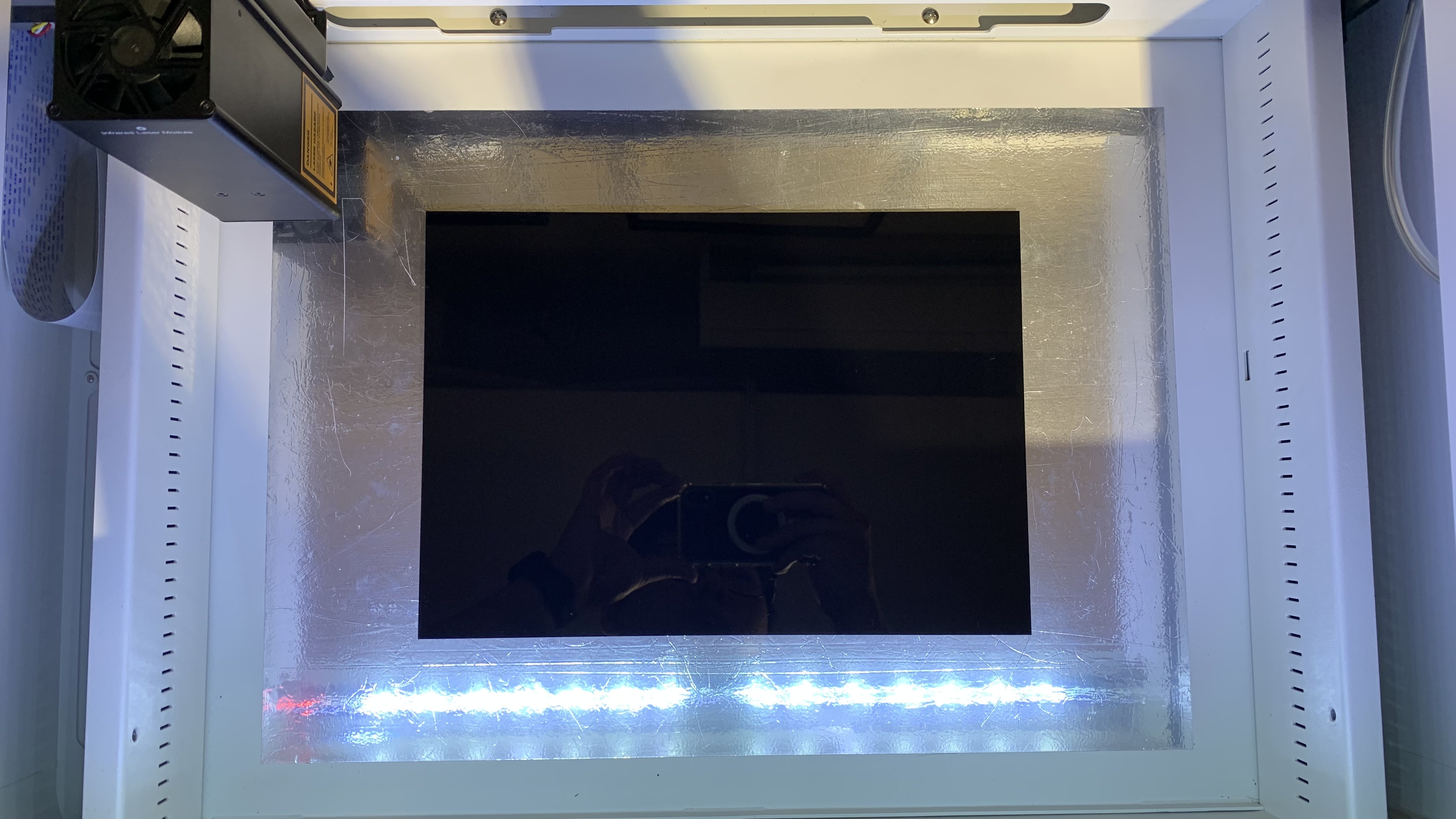

Trin 1 - Placer et A4 sort papir eller sort akryl i midten af arbejdsområdet.

Trin 2 - Start fokusering

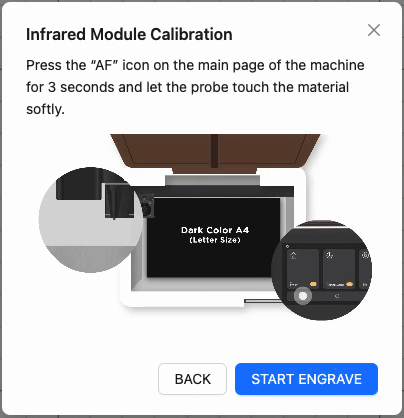

Klik på fokusknappen på venstre side af maskinen to gange eller hold "AF"-knappen på maskinpanelet nede. Fokusering er afsluttet, når det infrarøde modul rører materialet og bevæger sig opad.
ezgif.com-video-to-gif (6).gif

Trin 3 - Luk døren

Trin 4 - Start kalibrering

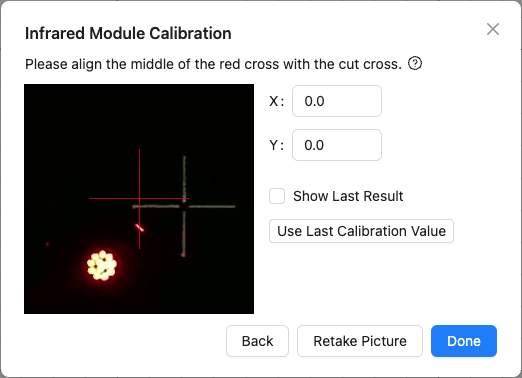

Klik på "START TEGNING" for at begynde. Efter tegningen skal du holde døren lukket og følge instruktionerne i Beam Studio. Juster X/Y-værdien for at centrere det røde kryds med det printede kryds.

截圖 2023-11-29 下午4.08.33.png

⚠️ Hvis du ikke kan se det printede kryds, skal du afslutte kalibreringsprocessen og først øge eksponeringsværdien i kameraets forhåndsvisningstilstand.

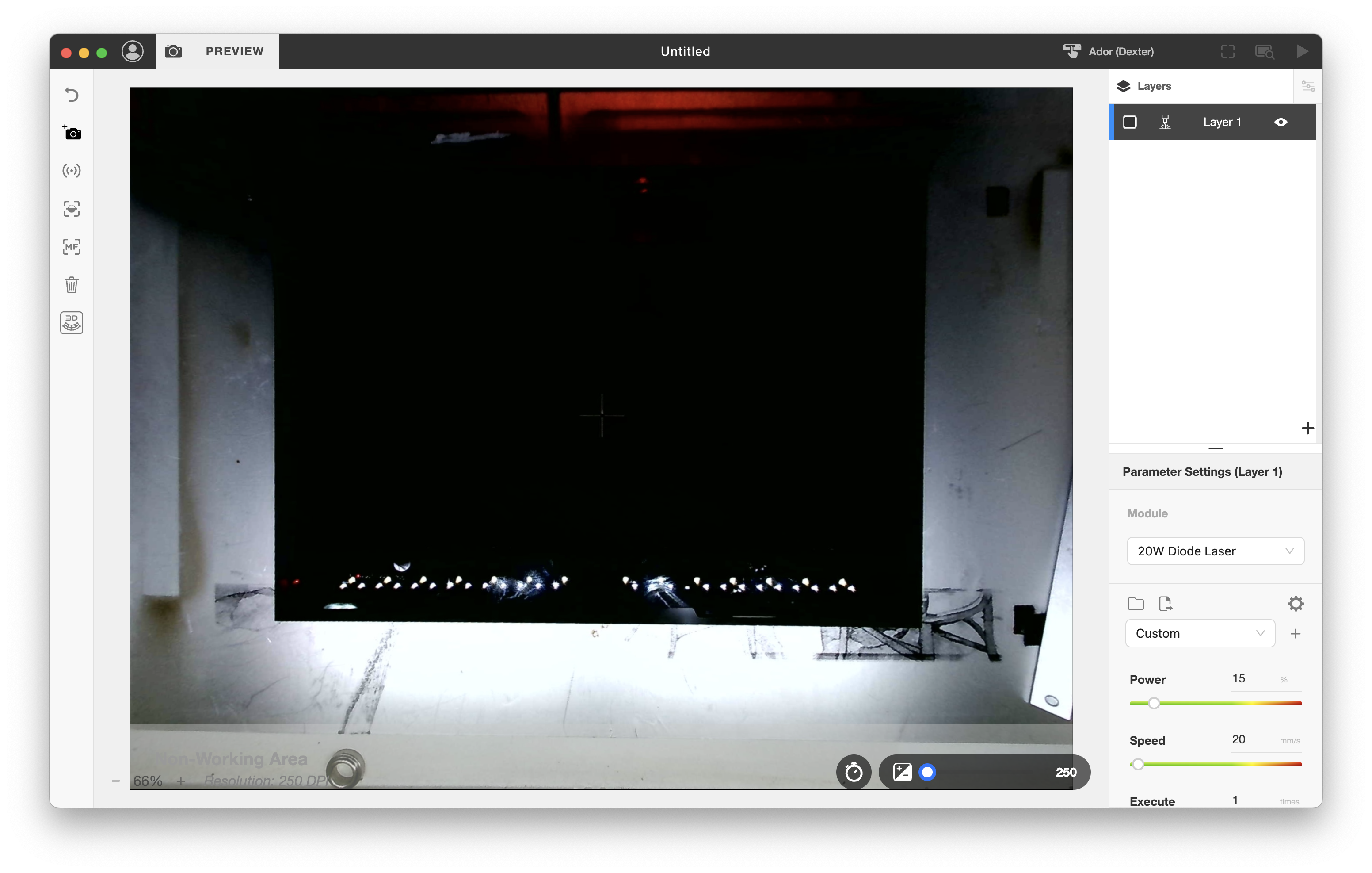

Eksponeringsværdi 250

Screenshot 2024-07-02 at 10.32.42 AM.png

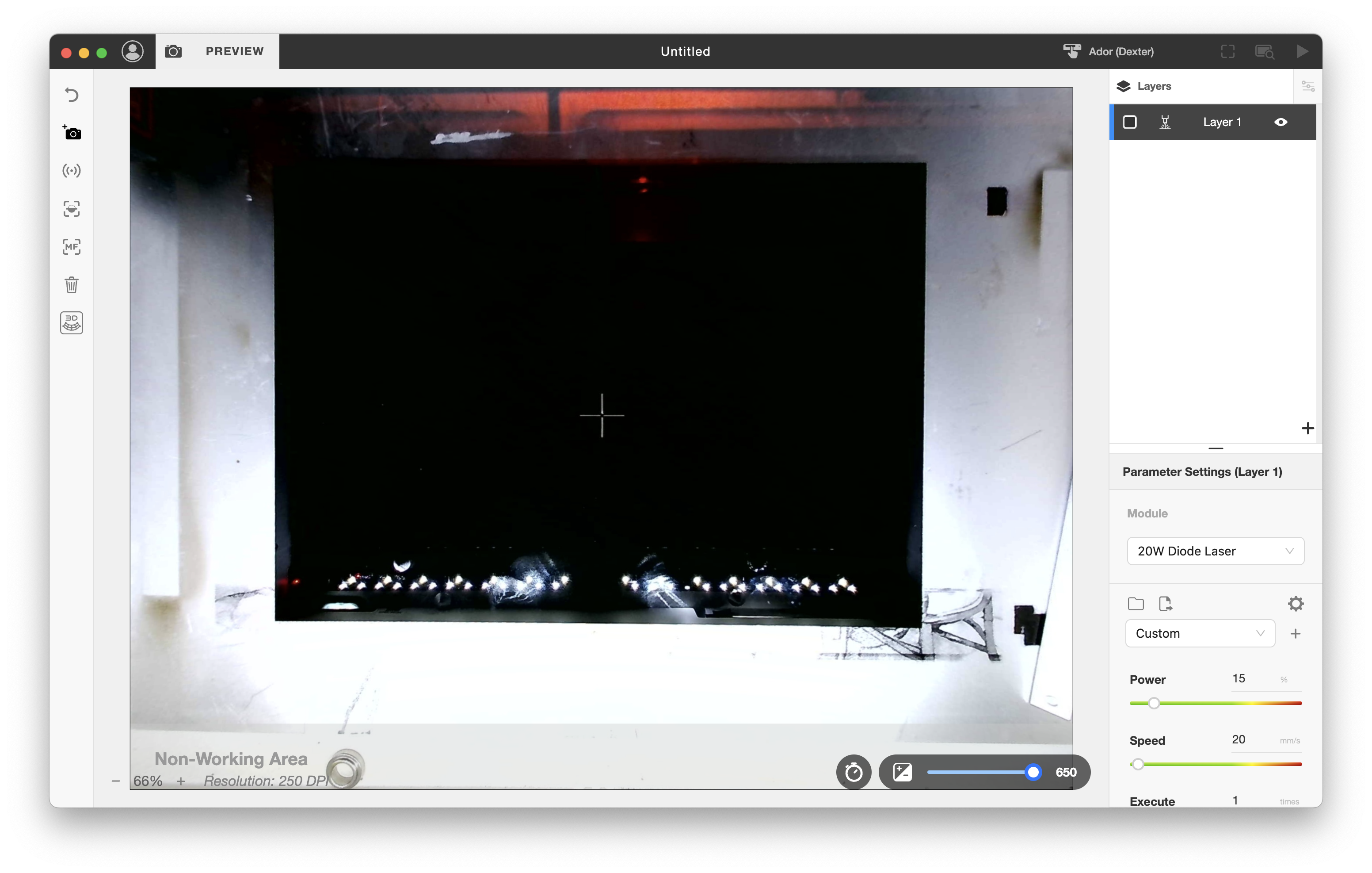

Eksponeringsværdi 650

Screenshot 2024-07-02 at 10.32.51 AM.png

Trin 5 - Afslut kalibrering

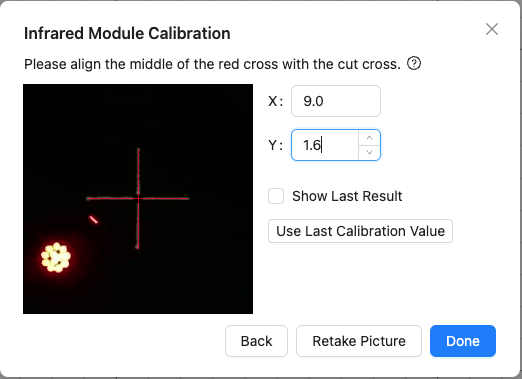

Efter bekræftelse af justeringen skal du klikke på "Udført" i nederste højre hjørne for at fuldføre kalibreringen af infrarødt lasermodul.

截圖 2023-11-29 下午4.07.39.png
