LightBurn Bridge-kabel - Ador

Ansvarsfraskrivelse

For at bruge LightBurn til at styre Ador skal du downloade den officielle version af LightBurn-softwaren. Da LightBurn er tredjepartssoftware, kan FLUX ikke holdes ansvarlig for eventuelle tab forårsaget af dets brug.

Firmwaren til Ador har gennemgået forskellige tests, men det er stadig muligt, at nogle funktioner i LightBurn-softwaren ikke er kompatible med maskinen. Hvis der opstår fejl på grund af inkompatibilitet, bedes du følge instruktionerne i linket nedenfor for at rapportere problemet korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]



Før du begynder

1. Opdater venligst firmwaren til v5.2.0 eller nyere.

- Vælg den 'MASKINE → Opdater til den nyeste firmware' på Adors betjeningspanel.
- Du kan også opdatere firmwaren via Beam Studio
Download firmwaren fra den officielle hjemmeside. Klik derefter på 'Maskine → Opdater firmware'. Derefter skal du opdatere maskinens firmware til den valgte version ved at vælge firmwarefilen på computeren.



2. Download denne konfigurationsfil: Ador_Preset

Bemærk: Den medfølgende konfigurationsfil indeholder GCode og Baud rate-indstillingers. Hvis du ikke bruger konfigurationsfilen, skal du indstille det separat under "Enhedsindstillinger". (Se venligst denne artikel for flere detaljer)



LightBurn-indstillinger

For at downloade LightBurn, klik her.



1. Åbn LightBurn og klik på "Enheder" i Laser fanen.

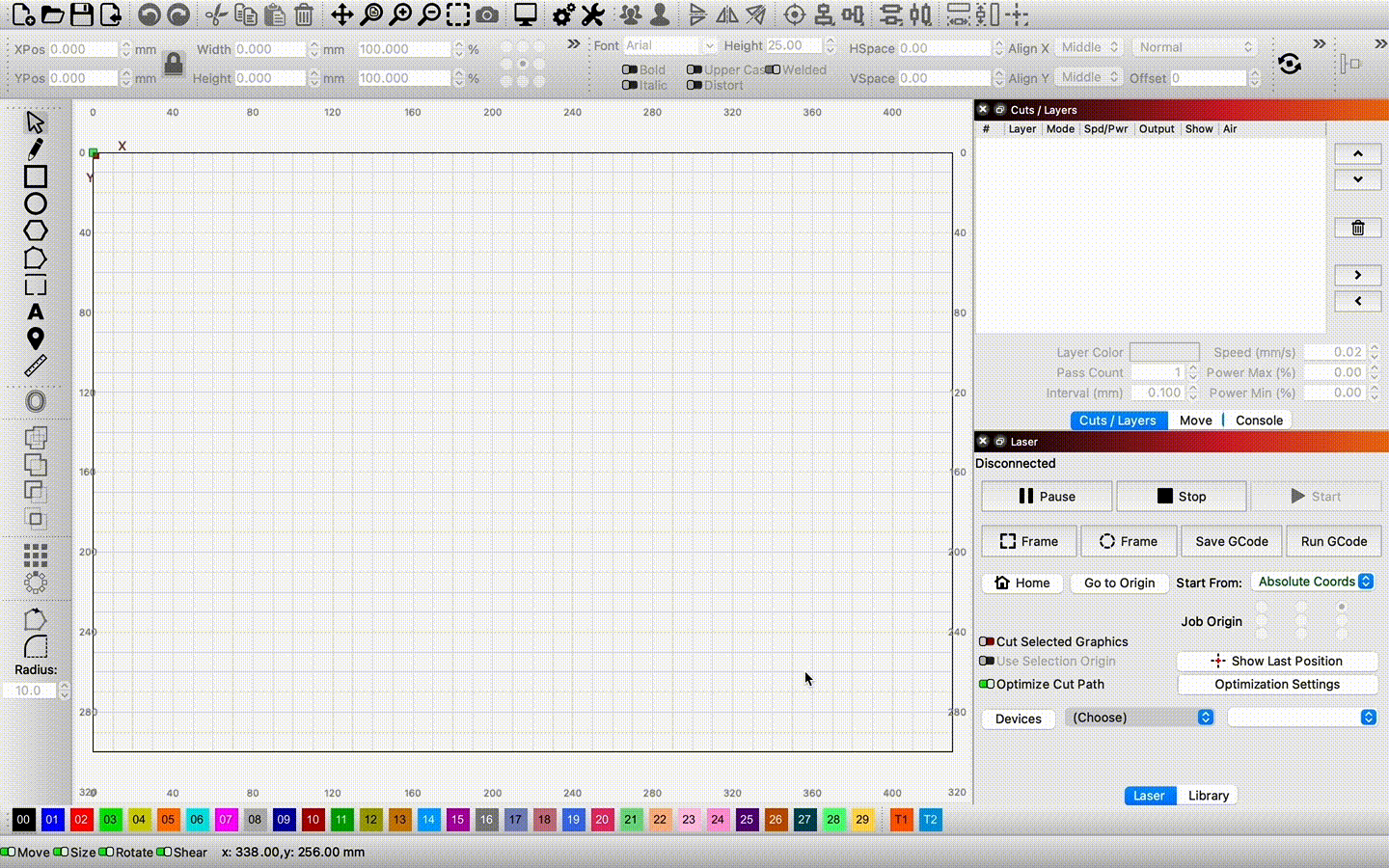

2. Klik på "Importér" for at importere filen Ador_Preset du har downloadet.

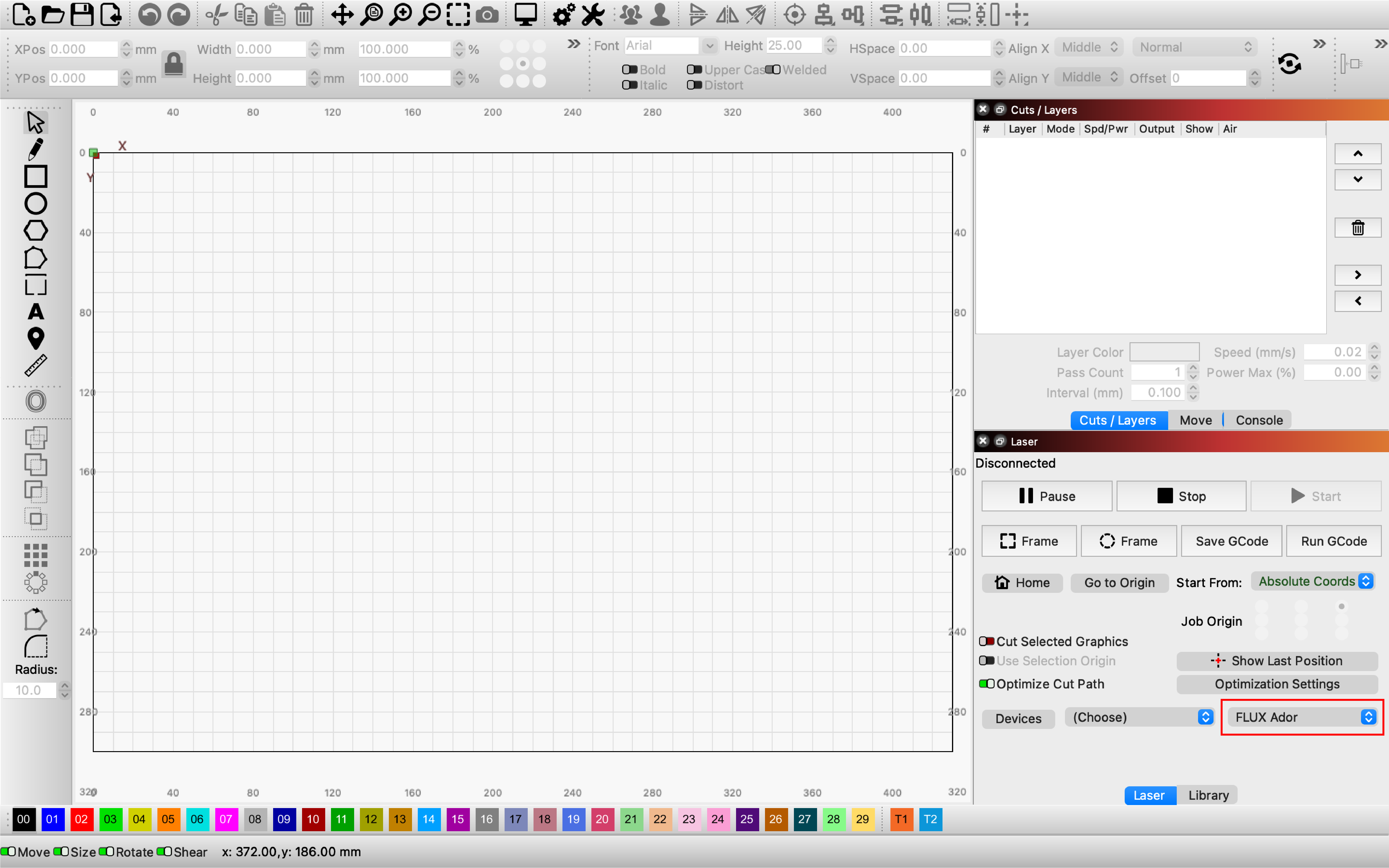

3. Følgende enhedsoplysninger vil blive vist, når filen er blevet importeret med succes.



Forbind din computer til maskinen med LightBurn Bridge-kablet.

1. Sæt LightBurn-kablet i USB-porten på siden af maskinen.

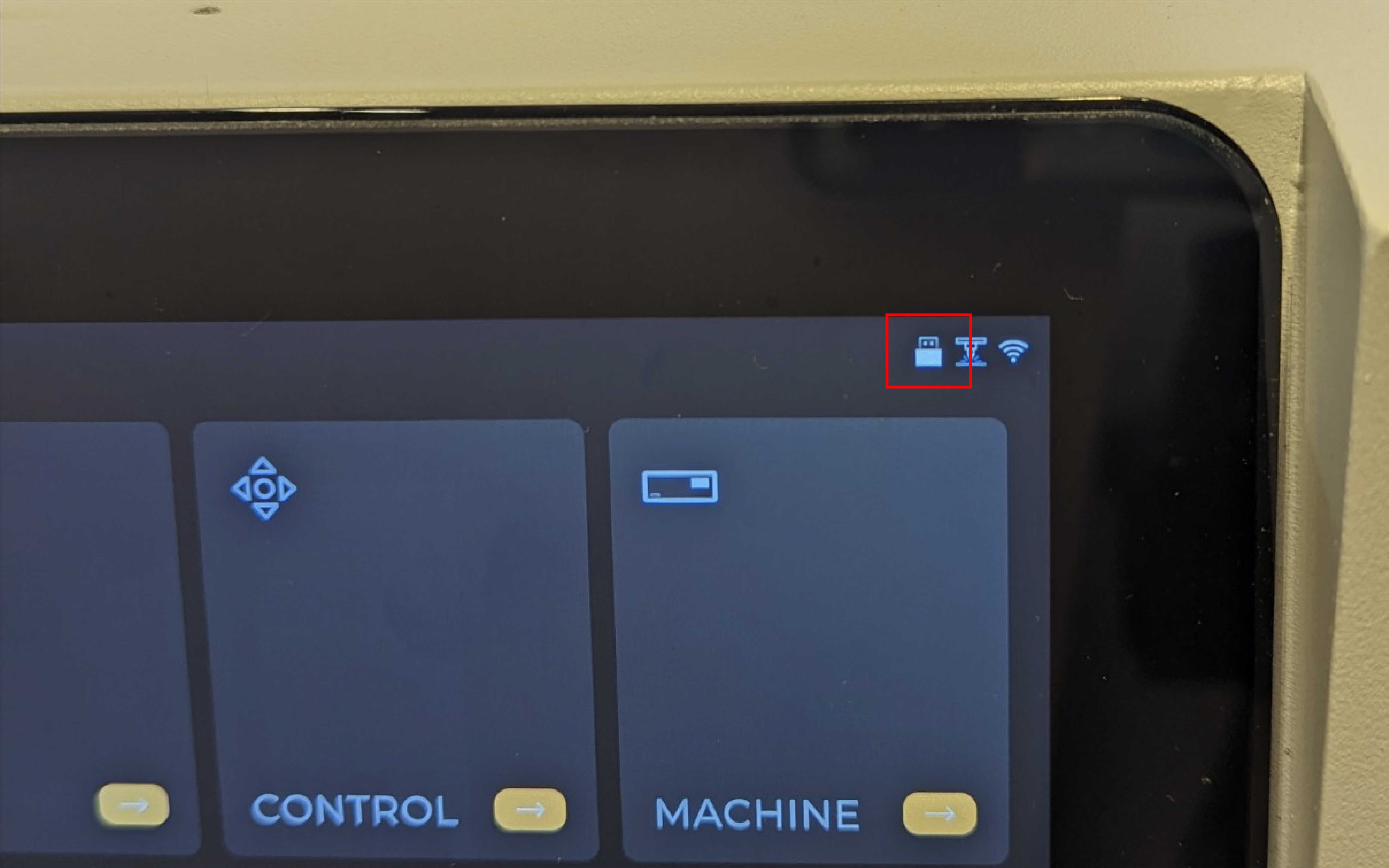

（USB-ikonet vil blive vist i øverste højre hjørne af maskinens panel for at indikere, at der er oprettet en vellykket forbindelse.)



2. Indsæt den anden ende af LightBurn Bridge-kablet i computeren.

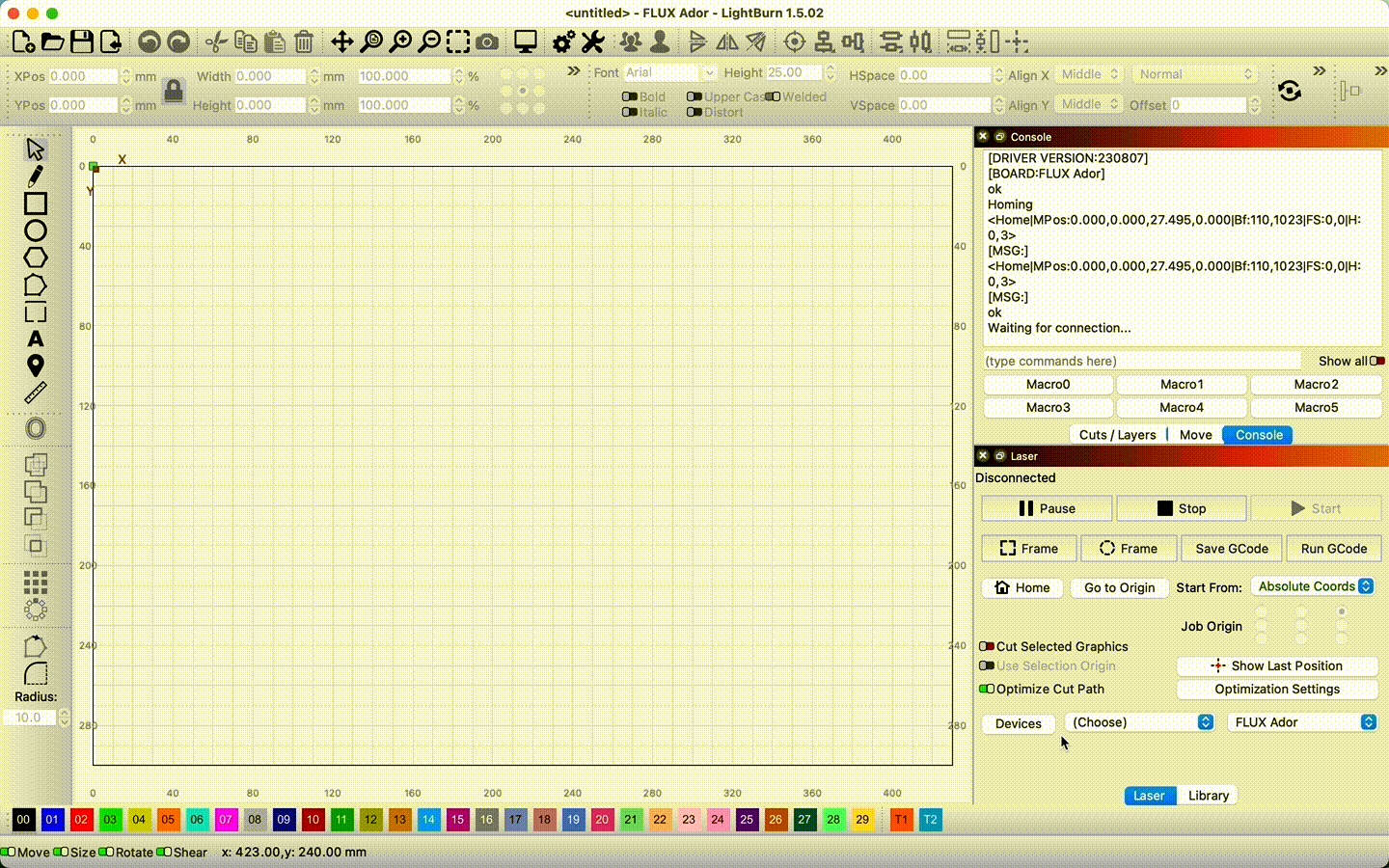

3. Vælg det korrekte USB-portnavn. Valg af den forkerte port vil resultere i en mislykket forbindelse. Du skal muligvis prøve forskellige porte. Hvis forbindelsen lykkes, vil følgende oplysninger blive vist under fanen Konsol.



Nulstillingstest

Hvis computeren er tilsluttet maskinen korrekt, vil maskinen automatisk starte nulstilling. Hvis ikke, klik venligst på nulstillingsknappen for at afgøre, om nulstillingsfunktionen virker.

Start betjening

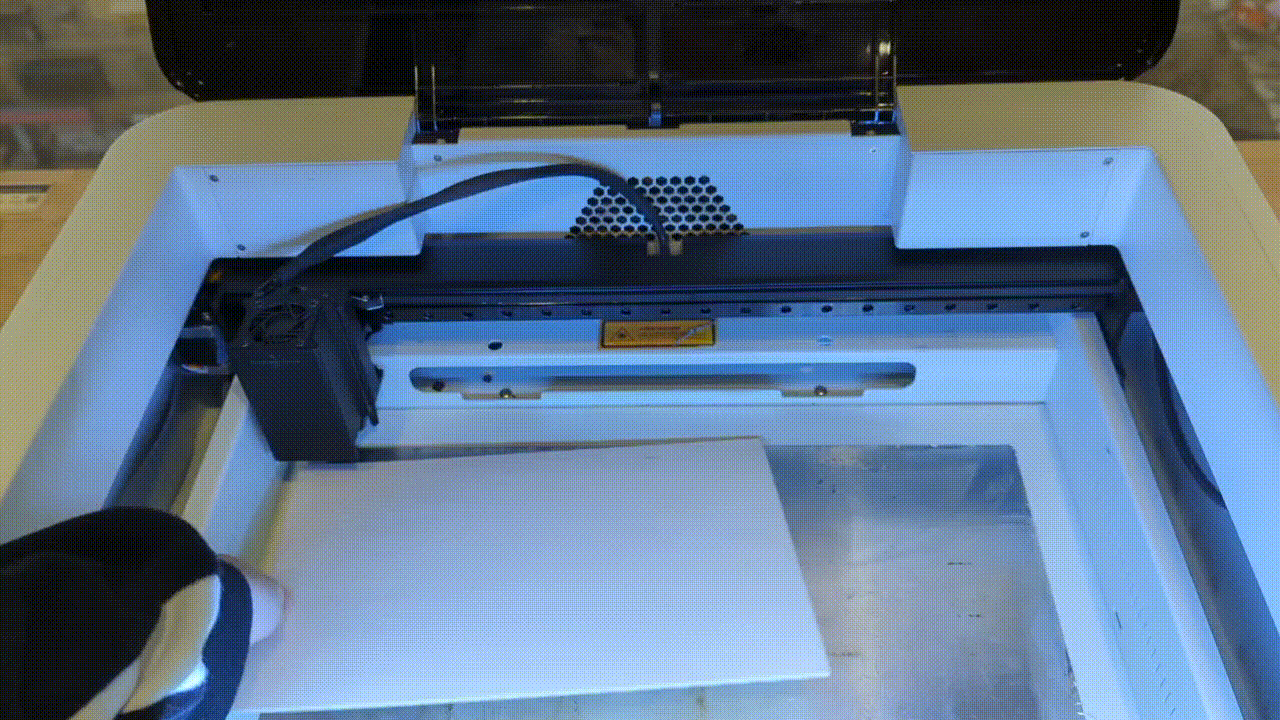

1. Placer materialeet inde i maskinen.



2. Fokusering

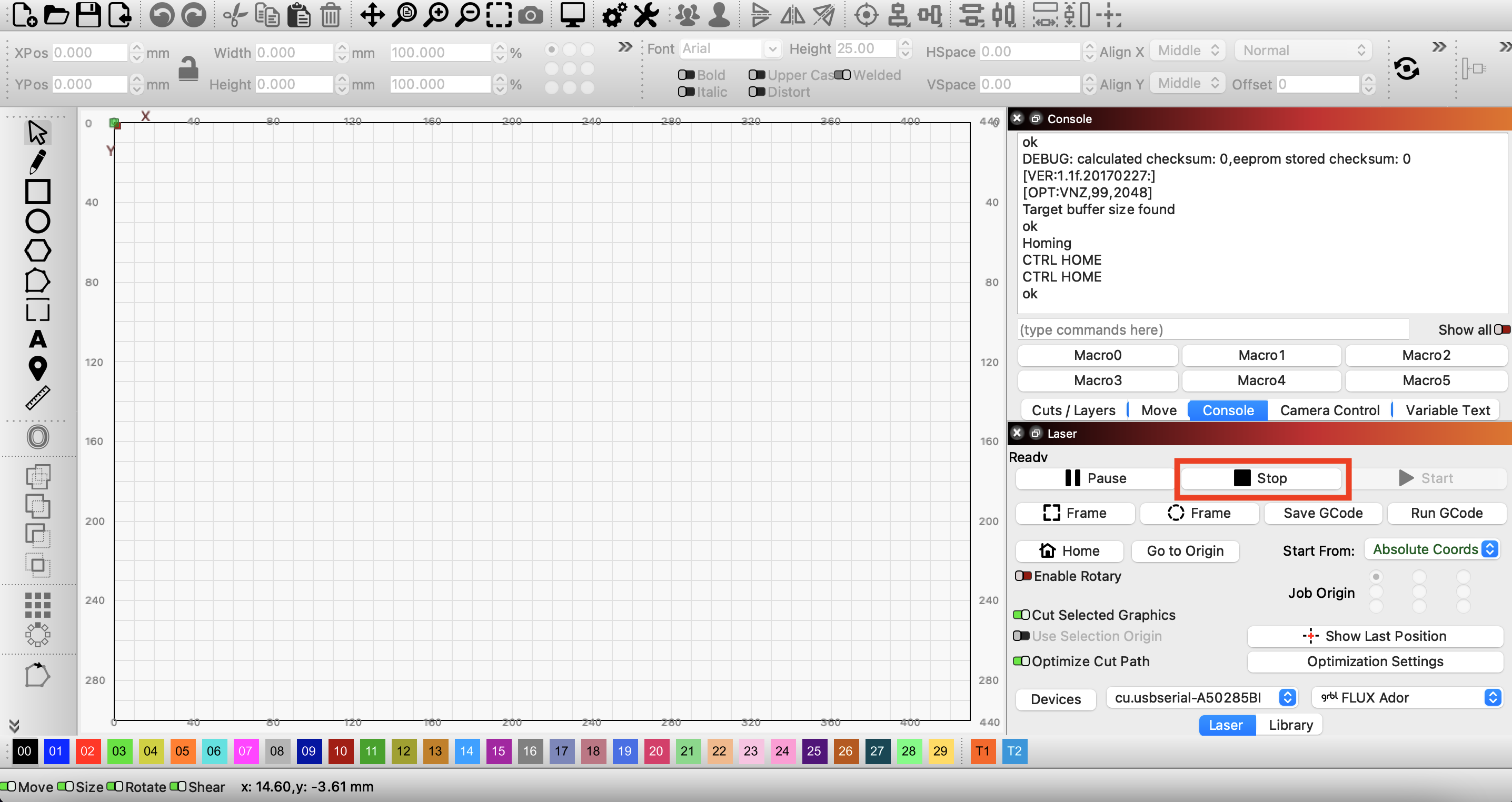

- Klik på "Stop" knappen i "Laser" panelet for at frigøre motoren.

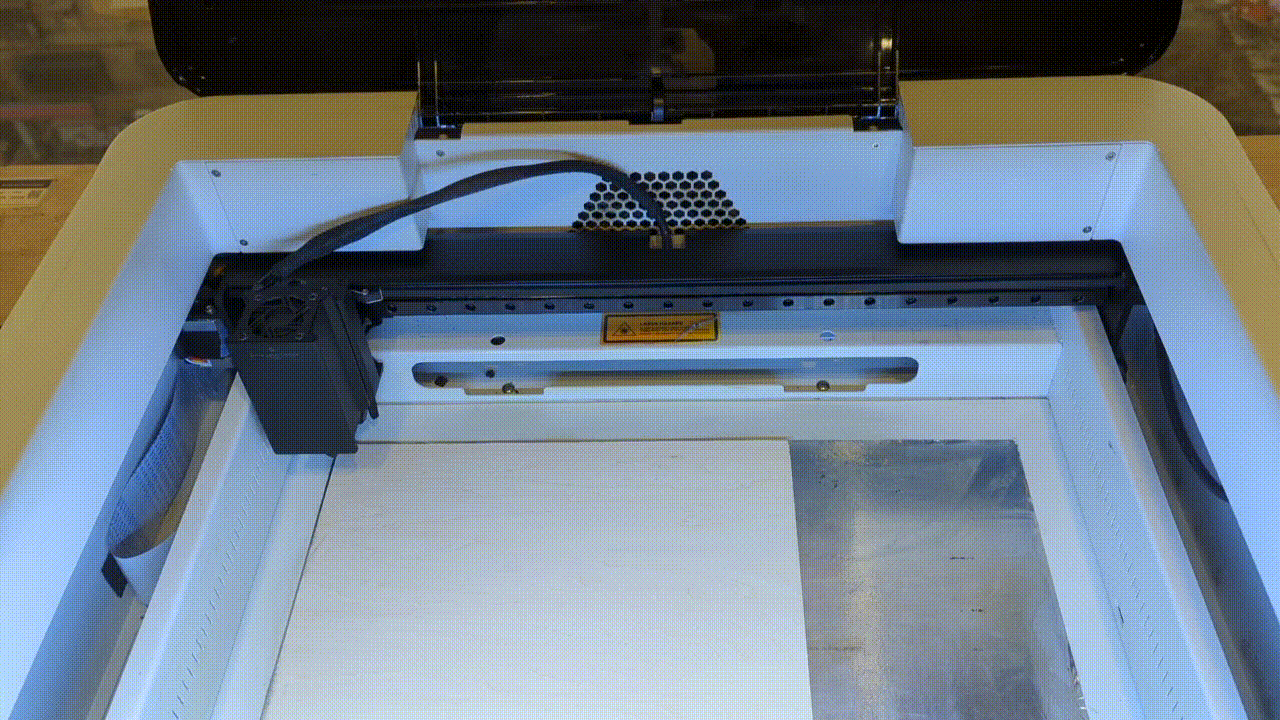

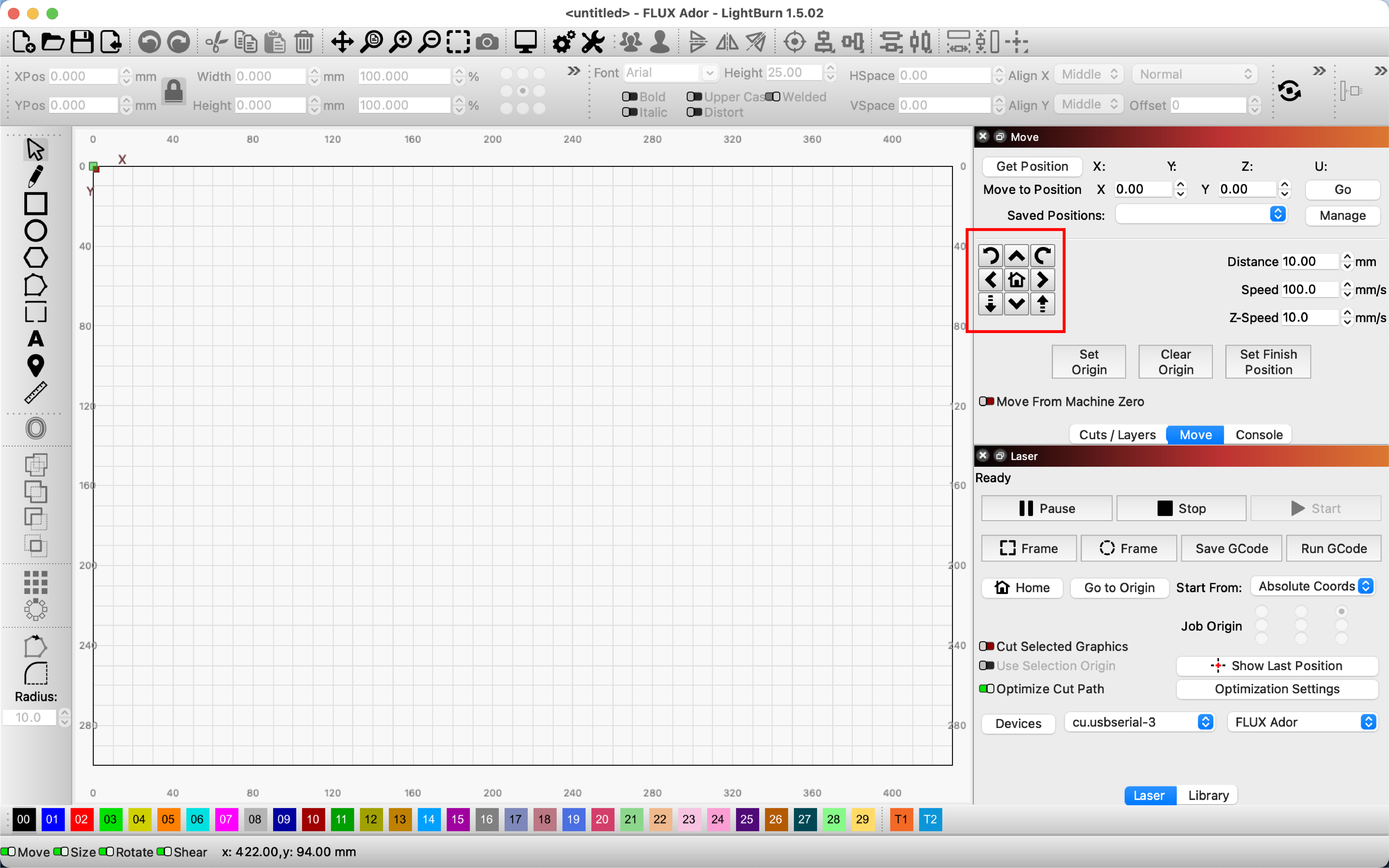

Flyt laserhovedet over materialeet.

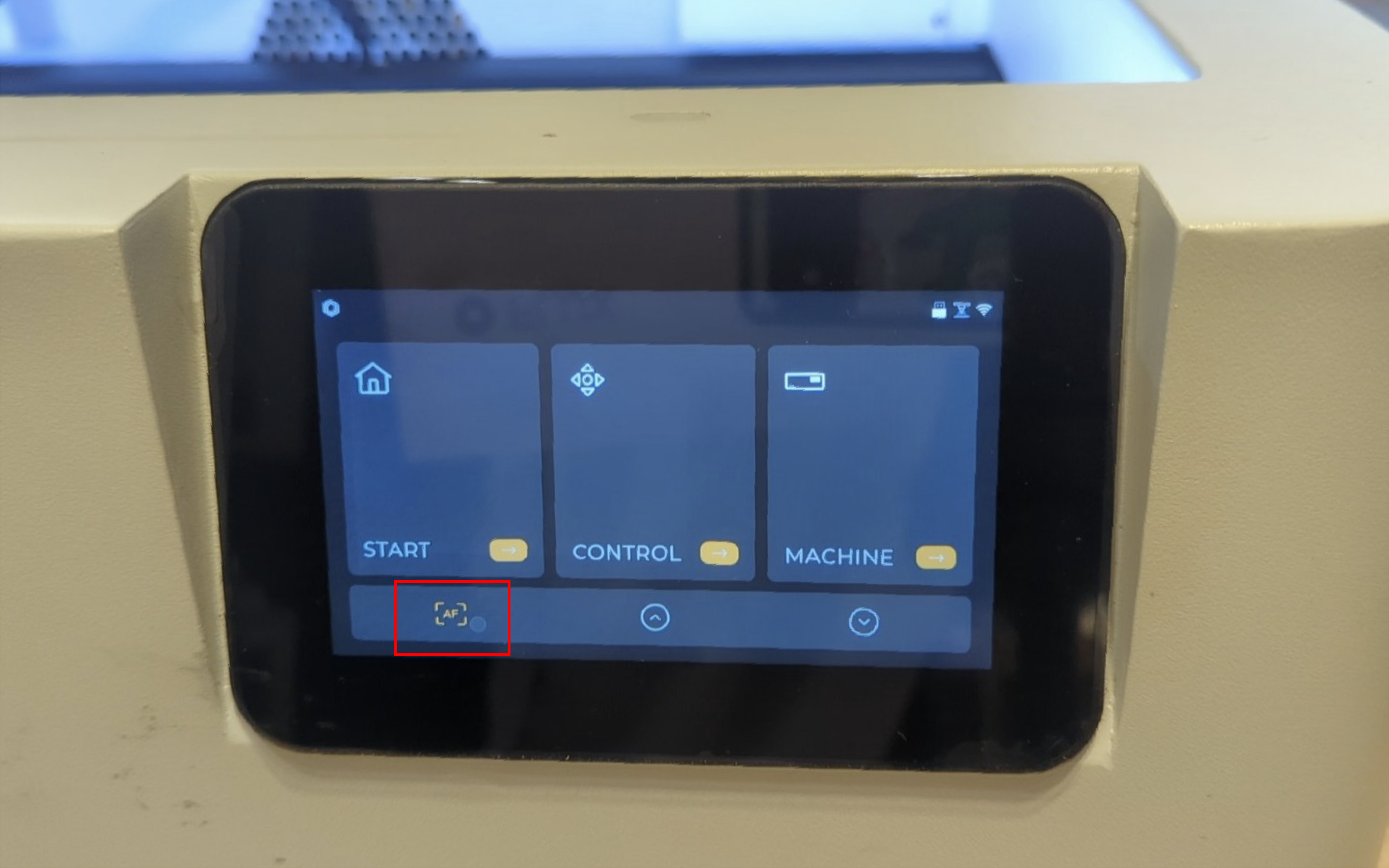

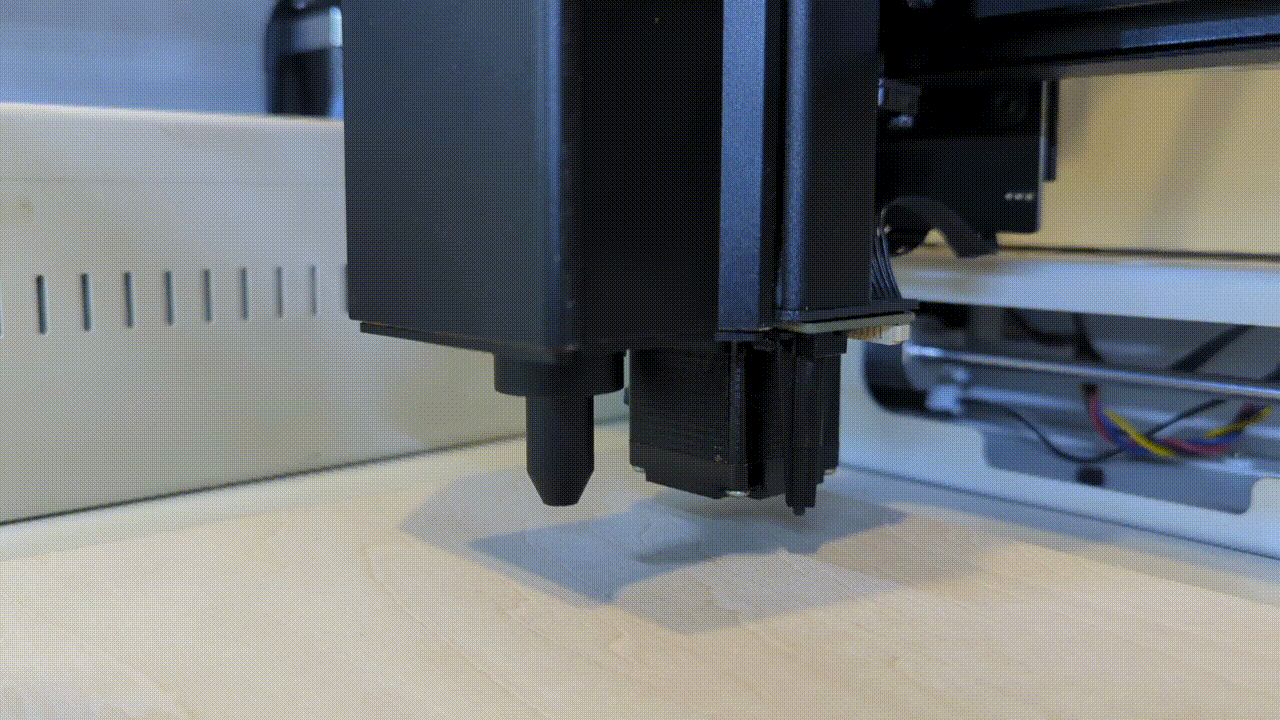

Tryk og hold "AF"-knappen nede for at starte autofokus.

(Sørg for, at fokusafstanden er korrekt indstillet før hver graverings-/skæreoperation.)

Bemærk:

• Sørg for, at maskinen automatisk frigiver motoren inden for 3 minutter efter LightBurn-styring. Hvis motoren er låst i længere tid, kan det beskadige maskinen. (Klik på "Stop" knappen i "Laser" panelet for at frigive motoren)
• Efter frigivelse af motoren, hvis du har flyttet laserhovedet, skal du huske at trykke på "Home" for at nulstille positionen, før du sender jobbet. Ellers er der risiko for kollision.

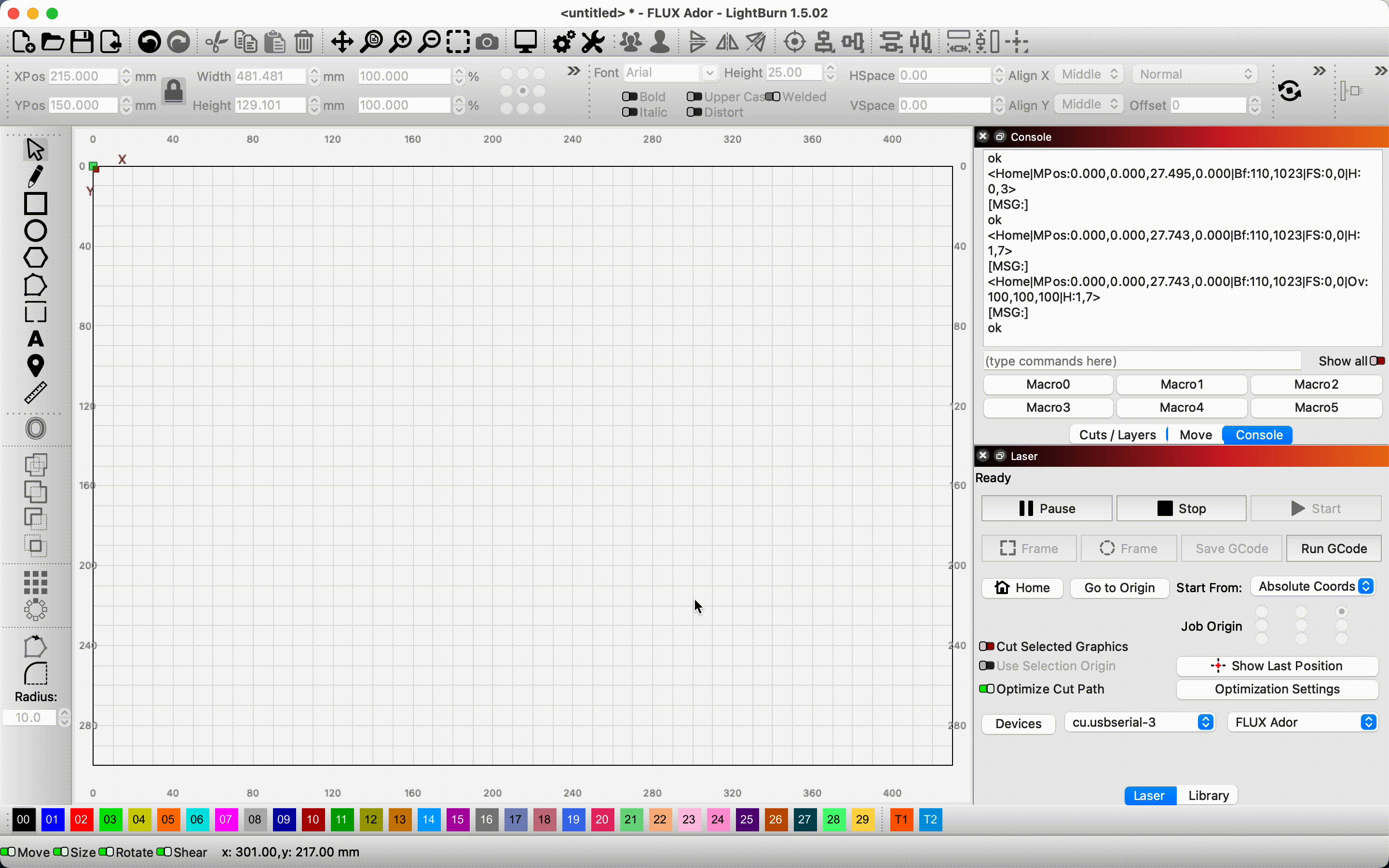

3. Importer en fil til LightBurn

Klik på ikonet ovenfor for at importere filen, eller træk og slip filen direkte ind i arbejdsområdet.

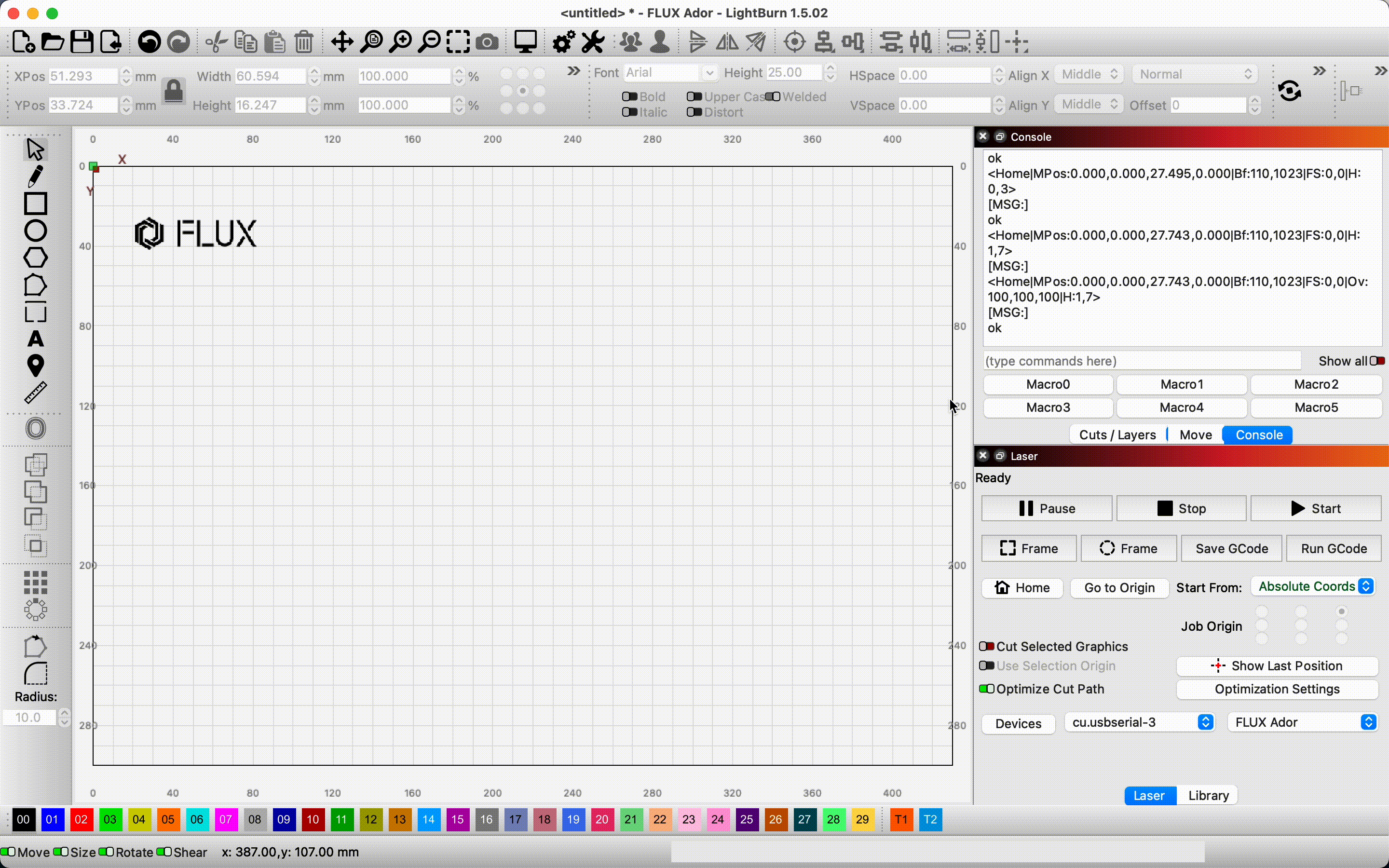

4. Indstil parametrene

Klik på et mønster eller lag, og indstil parametrene i nederste højre hjørne af Cuts/Layers fanen.



5. Aktivér Bemærk: Brugen af "Absolutte koordinater" er meget lig Beam Studio, så vi anbefaler det kraftigt til brugere med erfaring i Beam Studio.-effektenHvis laget er indstillet til "Udfyldning, Udfyldning + kontur, Billede eller Forskudt udfyldning" tilstand, anbefaler vi at aktivere "Overscanning" funktionen.- Dobbeltklik på et lag for at åbne "Skæreindstillingsredigering". Aktivér Overscanning-effekten og indtast procentværdien.

- Bemærk: Parameterindstillinger varierer afhængigt af hastighed og materialee. Se venligst "Anbefalede indstillinger for materialeeparametre" i bunden af denne artikel. 6. Indstil startpositionen "Absolutte koordinater" i rullemenuen "Start fra" Bemærk: Brugen af "Absolutte koordinater" er meget lig Beam Studio, så vi anbefaler det kraftigt til brugere med erfaring i Beam Studio. funktionen.

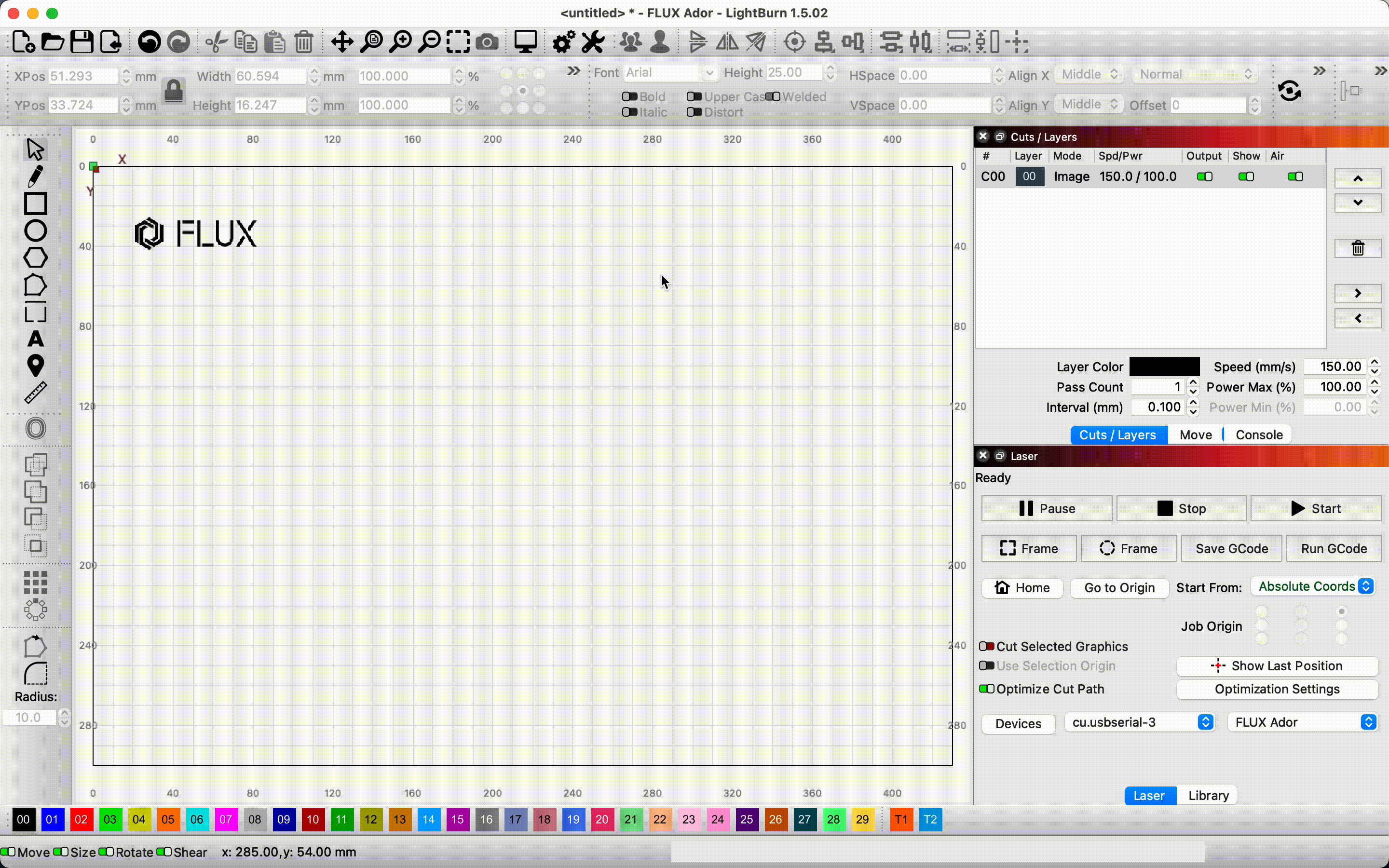

- Dobbeltklik på et lag for at åbne "Skæreindstillinger". Aktivér Hvis laget er indstillet til "Udfyldning, Udfyldning + kontur, Billede eller Forskudt udfyldning" tilstand, anbefaler vi at aktivere "Overscanning" funktionen.-effekten og indtast procentværdien.

Bemærk: Parameterindstillinger varierer afhængigt af hastighed og materialee. Se venligst afsnittet "Anbefalede indstillinger for materialeeparametre" i slutningen af denne artikel.



6. Indstil startpositionen

Vælg "Absolutte koordinater" i rullemenuen "Start fra" i Laser fanen.

Bemærk: Brugen af "Absolutte koordinater" er meget lig funktionen i Beam Studio, så vi anbefaler det kraftigt til brugere med erfaring med Beam Studio.



Absolutte koordinater

Hovedredigeringsvinduet, du ser, repræsendtaster maskinens arbejdsområde. Alt, hvad du placerer i dette område, vil blive skåret på det tilsvarende sted på maskinen.



"Home i Laser-panelet.

Efter frigivelse af motoren, hvis du har flyttet laserhovedet, skal du huske at trykke på "Home" for at nulstille positionen, før du sender jobbet. Ellers er der risiko for kollision.



"8. Forhåndsvis graveringspositionen

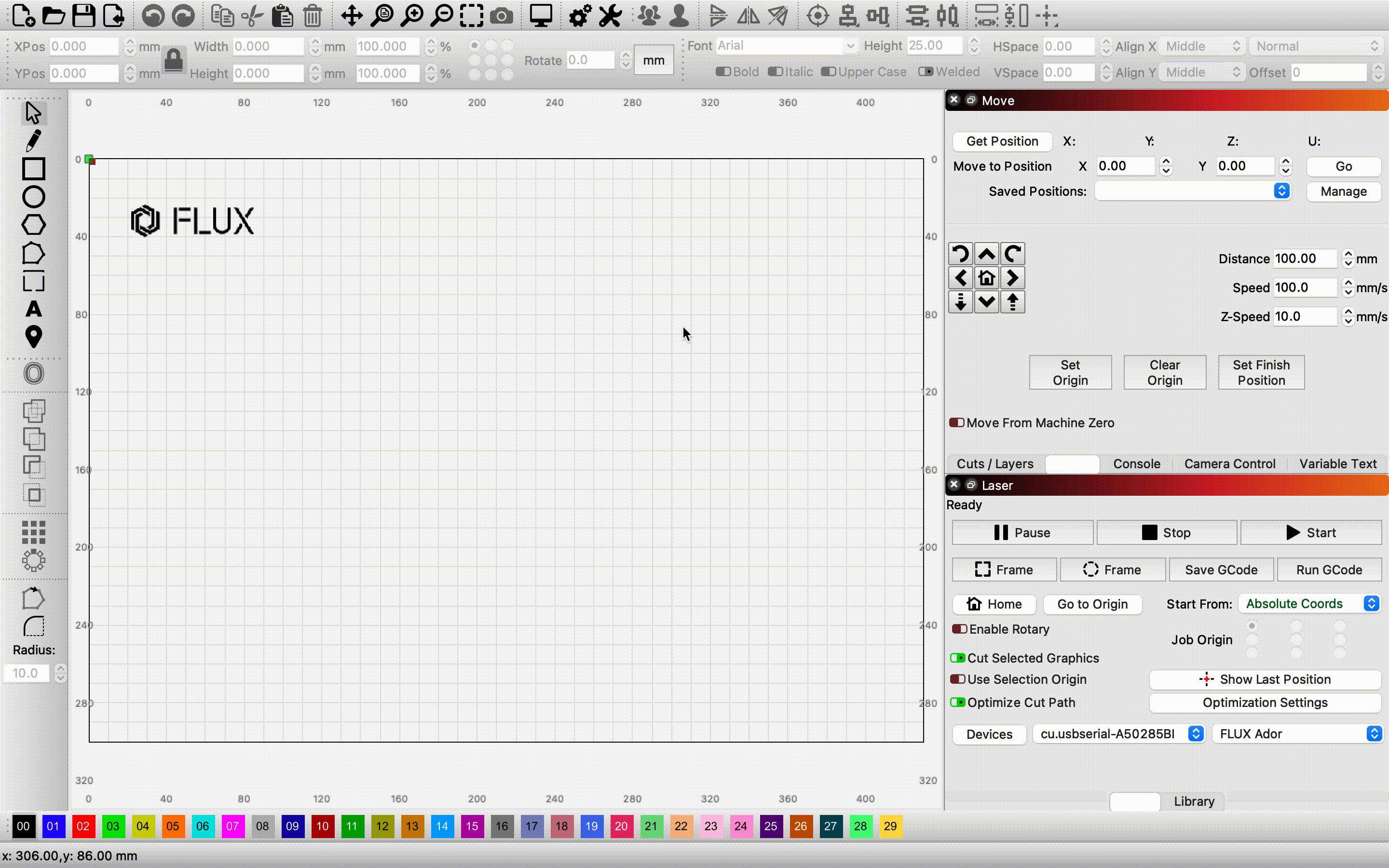

"Åbn" "Aktivér laserfyringsknappen" in "Enhedsindstillinger".

"- Klik på" "OK" og genstart LightBurn (sørg for at gemme den aktuelle fil, før du genstarter).

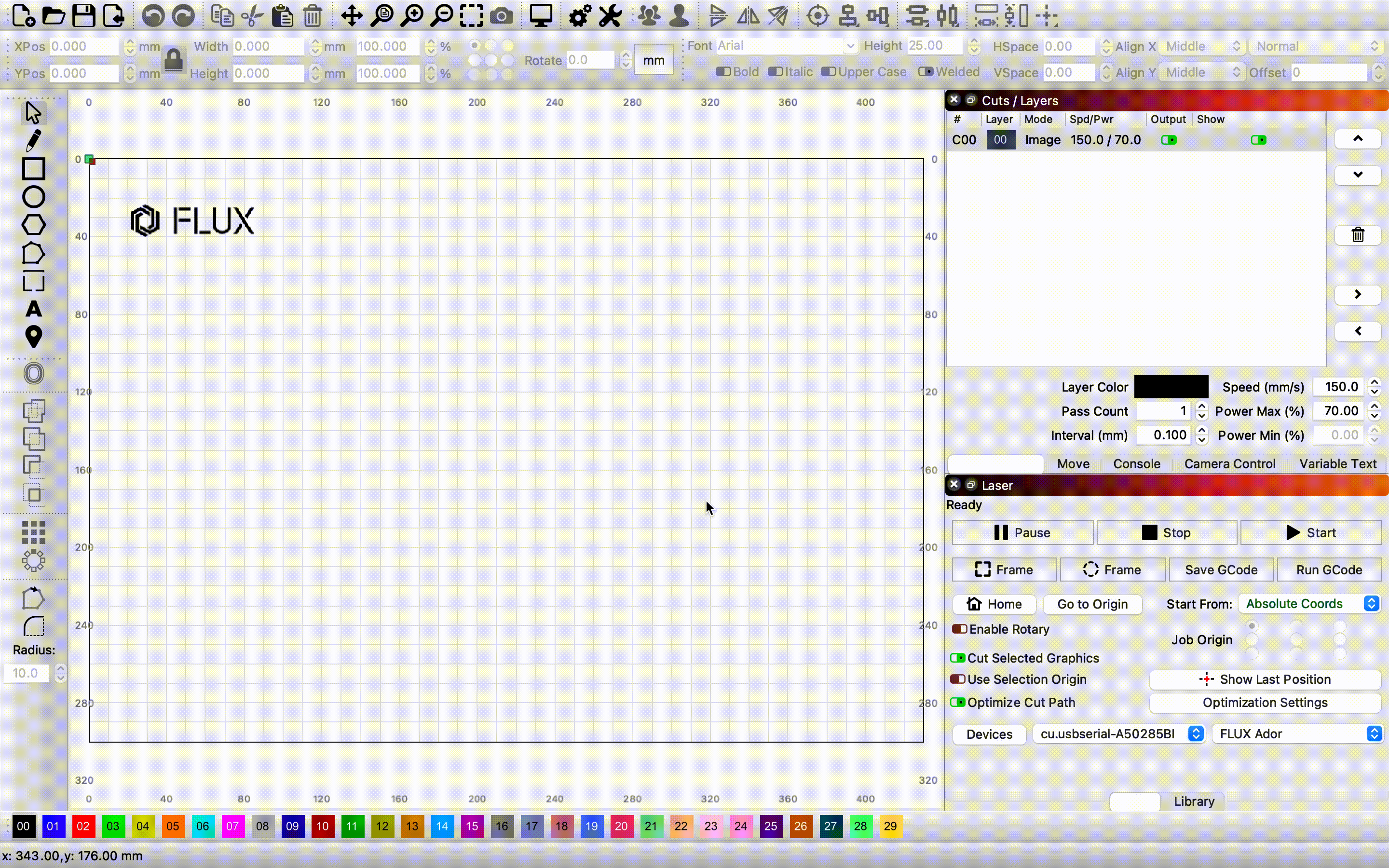

"- I"ndtast "m136p173" "i" "Konsol" -vinduet i højre side for at tænde lasermodulet. (Vil ikke udsende lys.)

"- Indstil parameteren for udgangseffekt i" "Flyt" vindue i højre side.

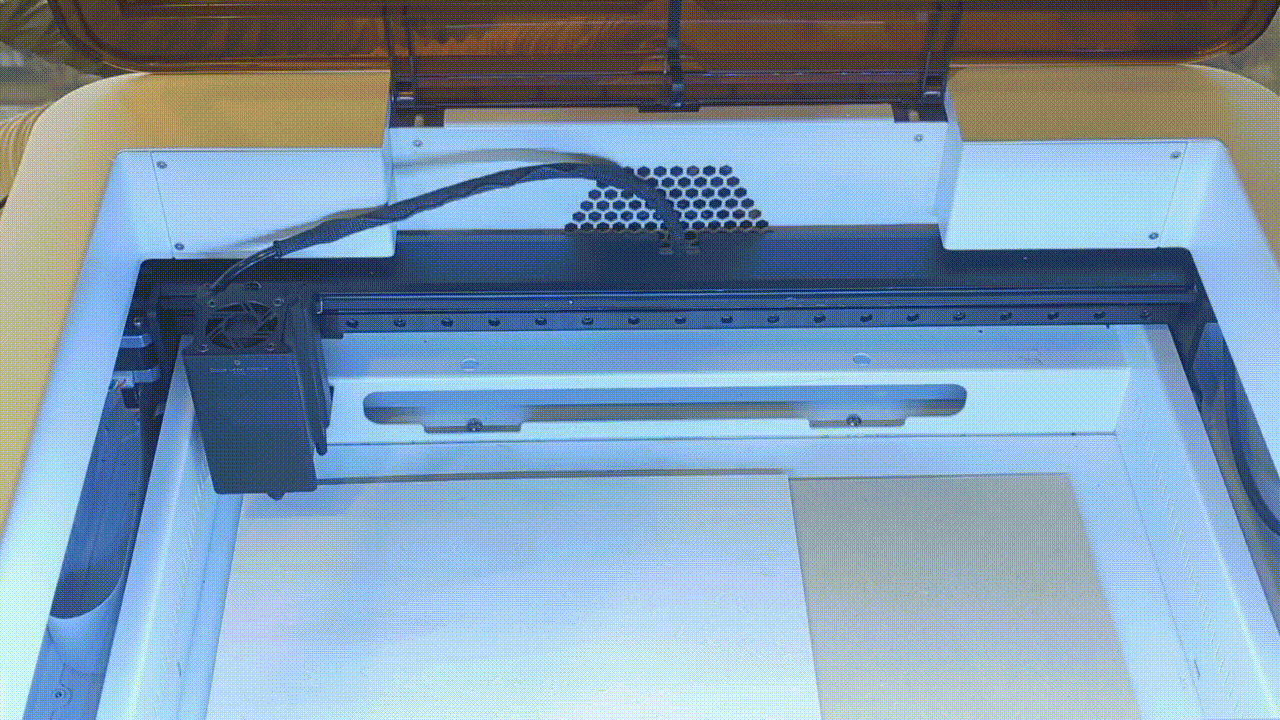

- Luk døren.

"- Klik på" "Ild" "i" "Flyt" vindue og kontrollér, om maskinen udsender laserlys (klik "Ild" igen for at slukke for laserlyset efter kontrollen).

"- I"fter at have bekræftet, at laserlyset er tilgængeligt, skal du vælge mønsteret og klikke på "Ramme", mens du holder "Shift"-tasten nede for at se, om mønsteret vil blive graveret i den forventede position.

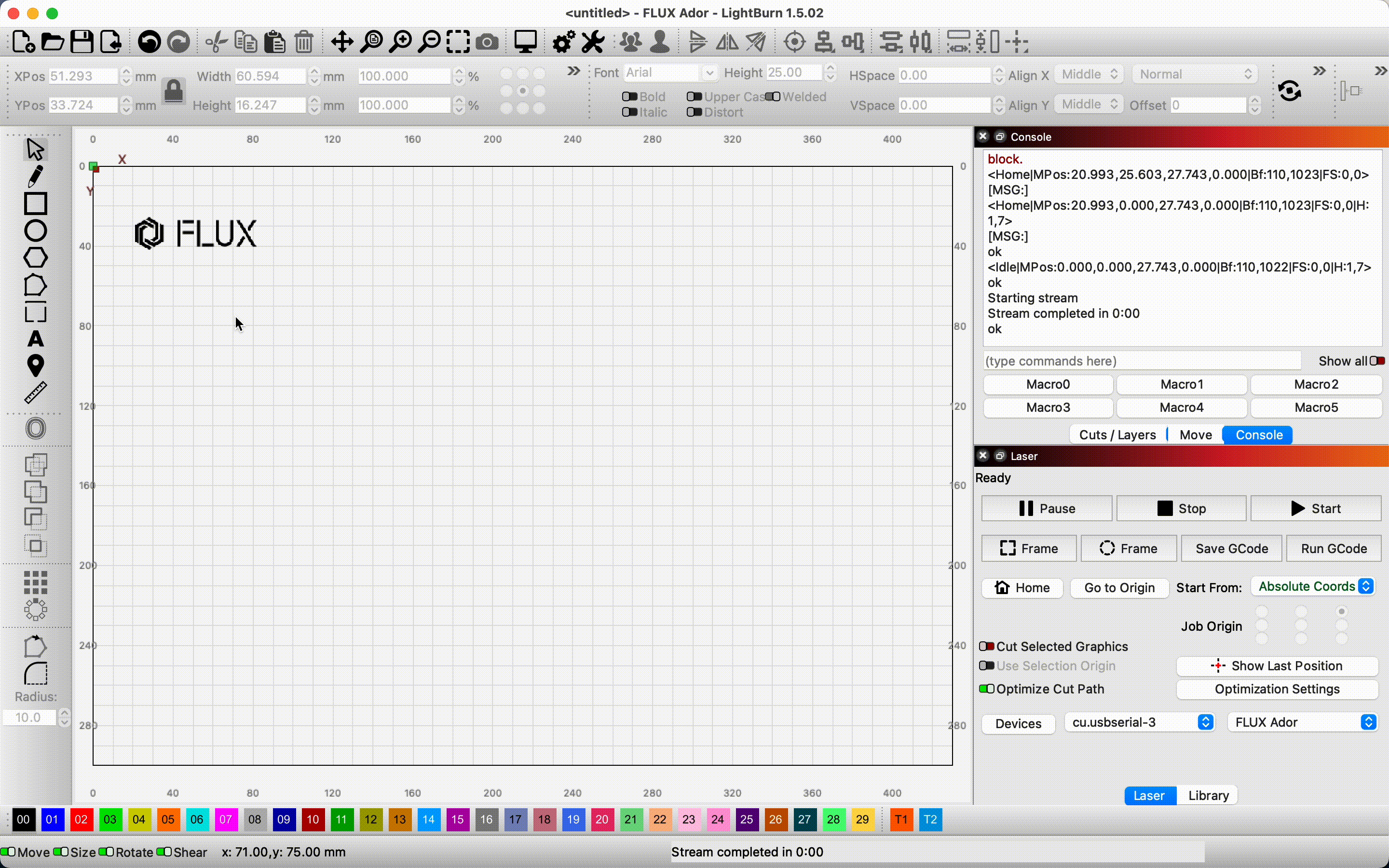

9. Klik på Hjem og send jobbet

Vælg billedet og klik på "Start" i Laser fanen for at sende jobbet.

Bemærk: Hvis kablet fjernes, mens projektet kører, vil det stoppe operationen. Sørg for, at kablet er sikkert tilsluttet under jobudførelsen.

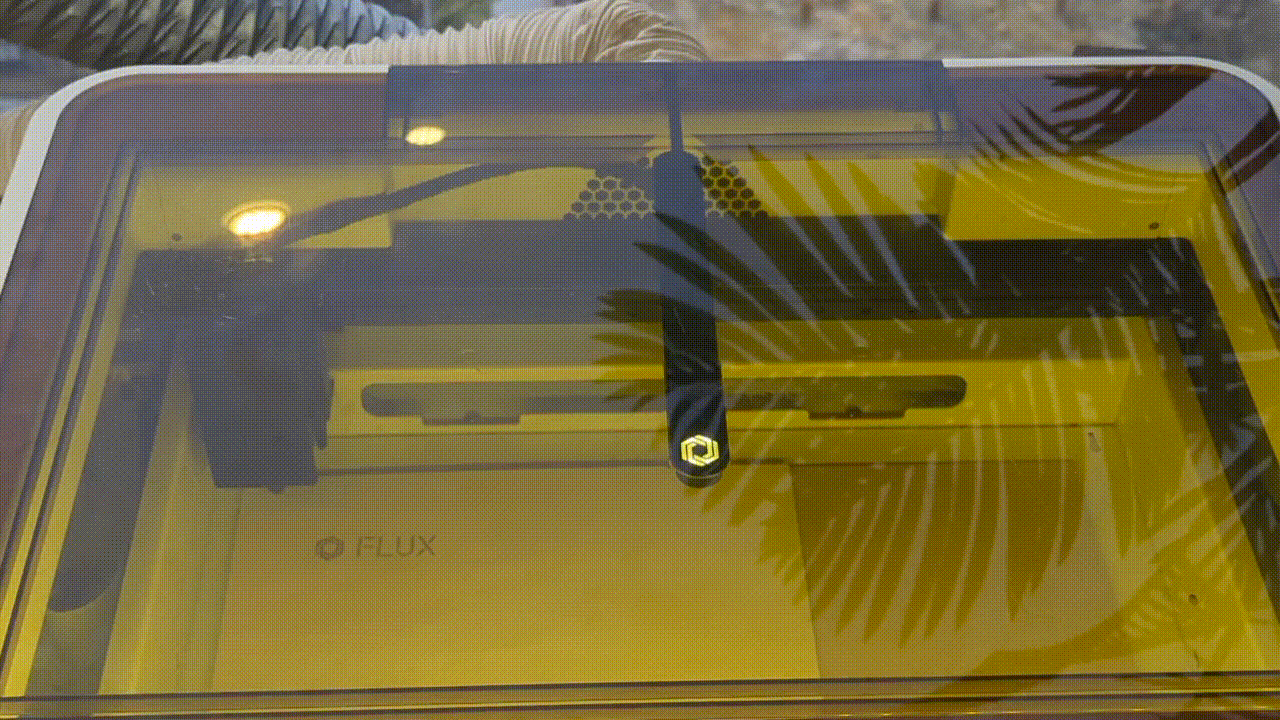

10. Graveringsresultater

Bemærk: Hvis graveringsresultatet er sløret, utydeligt eller lyst i farven, bør du kontrollere, om laserhovedet er fokuseret korrekt.



____________________________________________________________________________________

Ud over Absolutte Koordinater er der andre muligheder for at fortælle LightBurn, hvordan mønsteret skal placeres inden for maskinens arbejdsområde.

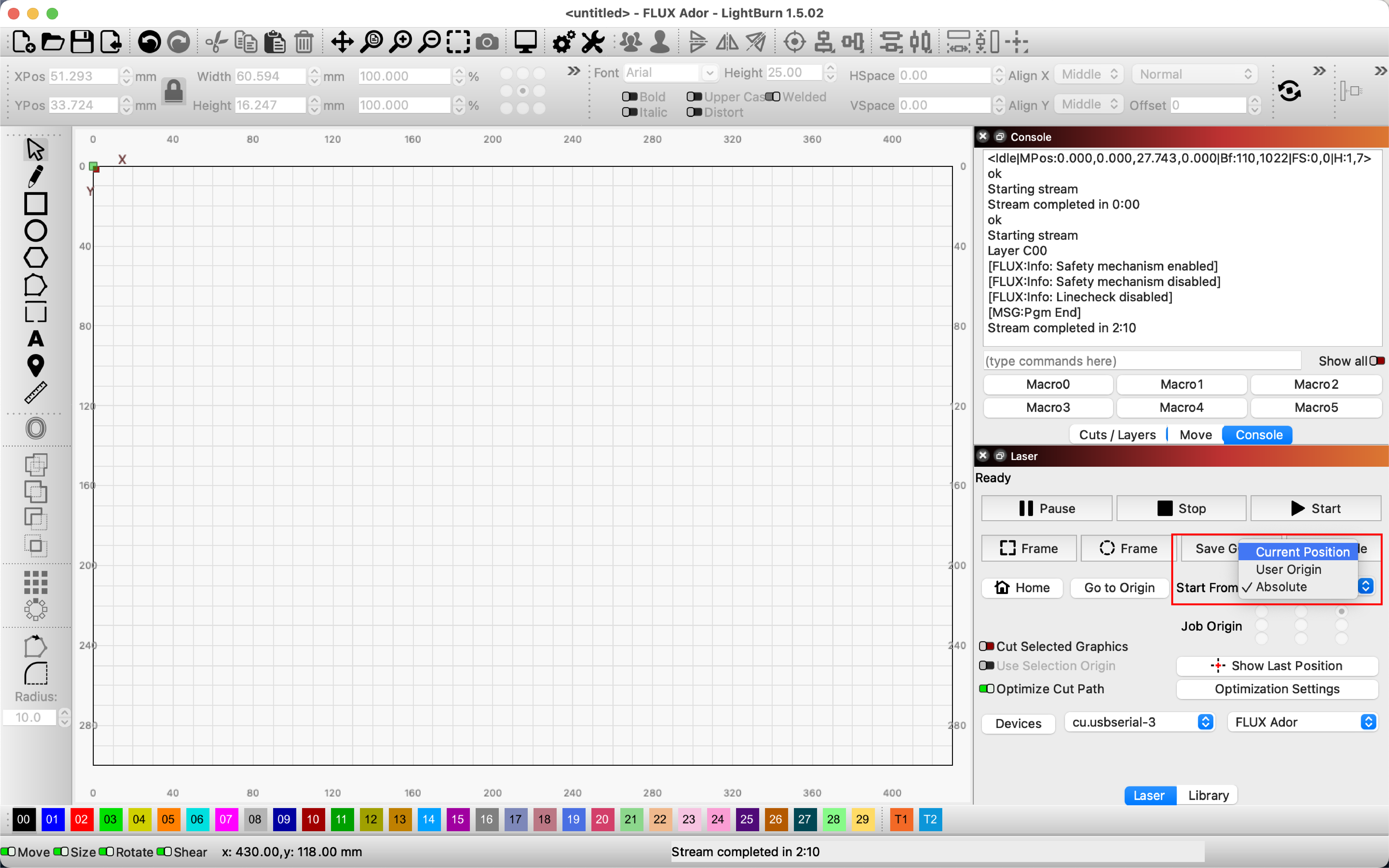

Aktuel Position

Jobbet skærer/graverer ud fra laserhovedets aktuelle position.



Jobopprindelse

Indstilling "Jobopprindelse" vil fortælle LightBurn, hvordan jobbet skal placeres i forhold til laseren.

(Den grønne "Jobopprindelse"-indikator, der vises i hovedredigeringsvinduet, flytter sig, når du ændrer dine indstillinger.)

____________________________________________________________________________________

Anbefalede indstillinger for materialeeparametre

10W Diode Laser

materiale		Effekt	Hastighed	Udfør	Hvis laget er indstillet til "Udfyldning, Udfyldning + kontur, Billede eller Forskudt udfyldning" tilstand, anbefaler vi at aktivere "Overscanning" funktionen.
Træ	3mm skæring	100.0 %	6.0 mm/s	1 gang	-
Træ	5mm skæring	100.0 %	3.0 mm/s	1 gang	-
Træ	Gravering	100.0 %	150.0 mm/s	1 gang	9,4%
Akryl	3mm skæring	100.0 %	2,0 mm/s	1 gang	-
Akryl	5mm skæring	100.0 %	2,0 mm/s	2 gange	-
Akryl	Gravering	75,0 %	150.0 mm/s	1 gang	9,4%



20W Diodelaser

materiale		Effekt	Hastighed	Udfør	Hvis laget er indstillet til "Udfyldning, Udfyldning + kontur, Billede eller Forskudt udfyldning" tilstand, anbefaler vi at aktivere "Overscanning" funktionen.
Træ	3mm skæring	100.0 %	8,0 mm/s	1 gang	-
Træ	5mm skæring	100.0 %	4,0 mm/s	1 gang	-
Træ	Gravering	60,0 %	150.0 mm/s	1 gang	9,4%
Akryl	3mm skæring	100.0 %	4,0 mm/s	1 gang	-
Akryl	5mm skæring	100.0 %	2,0 mm/s	1 gang	-
Akryl	Gravering	50,0 %	150.0 mm/s	1 gang	9,4%
