Beambox II - Austausch der Hauptplatine

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie das Netzkabel.

Schritt 2

Öffnen Sie die Seitenabdeckung, um Zugang zum Geräteinneren zu erhalten.

• Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.



Schritt 3

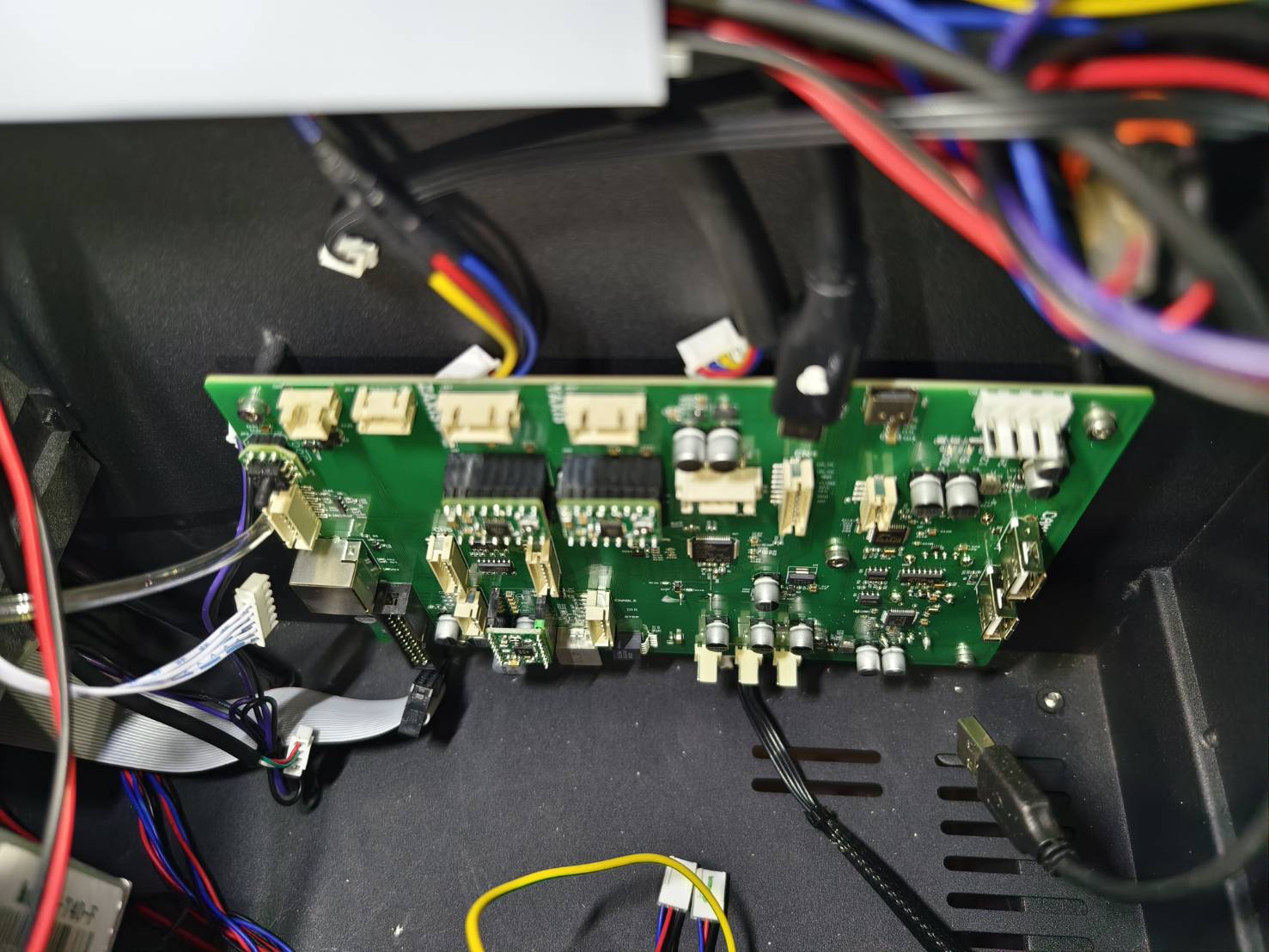

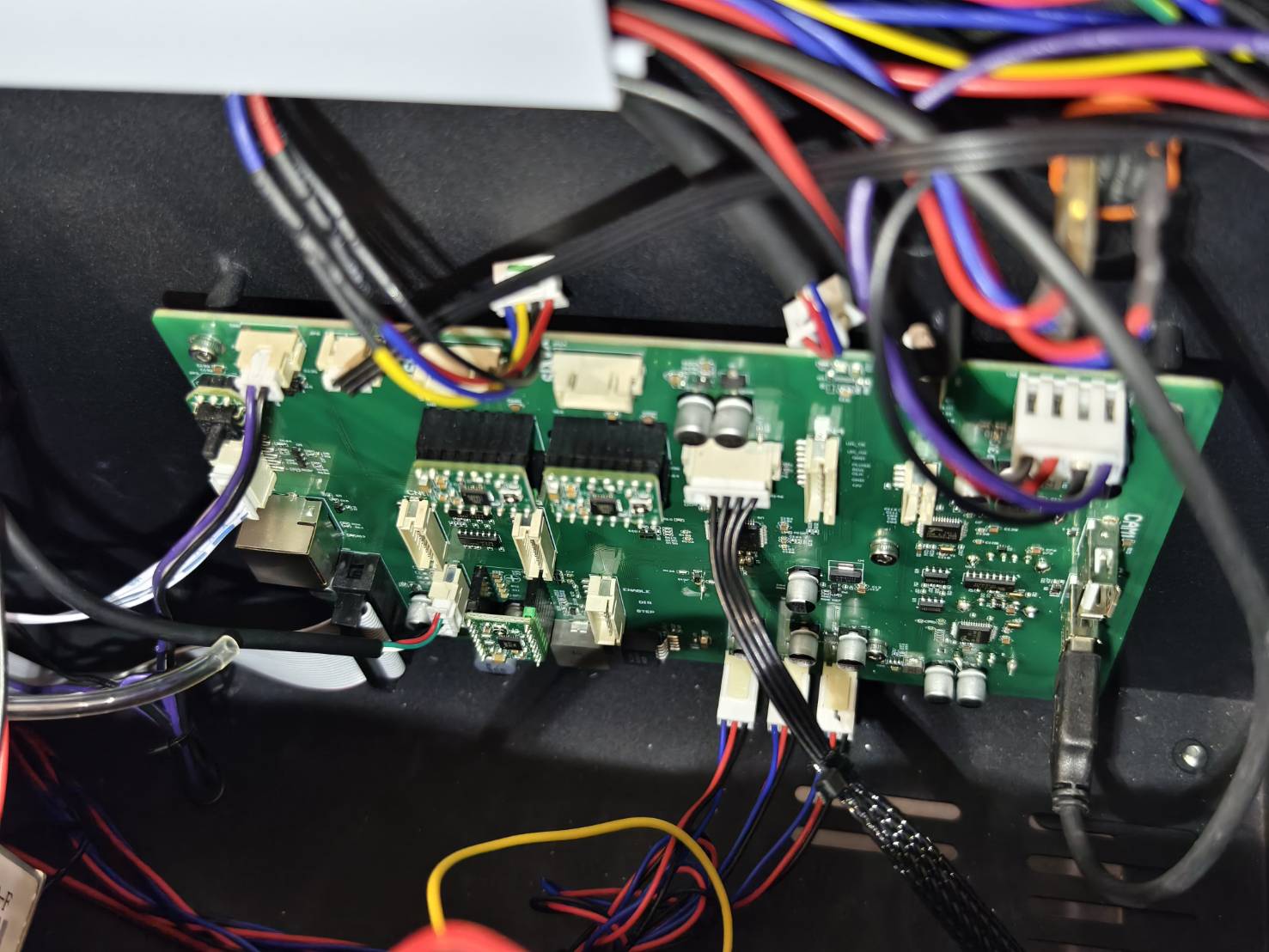

Fotografieren Sie die gesamte Mainboard-Konfiguration.
Dies dient dazu, dass Sie beim Einbau des neuen Mainboards nicht vergessen, wo alle Kabel angeschlossen werden müssen.
(Falls Sie sich nicht sicher sind, wo ein Kabel angeschlossen werden soll, konsultieren Sie bitte das Schaltplan für die aktuelle Konfiguration. Verwenden Sie nicht die unten stehenden Fotos, da die Mainboard-Version abweichen kann.)

Schritt 4

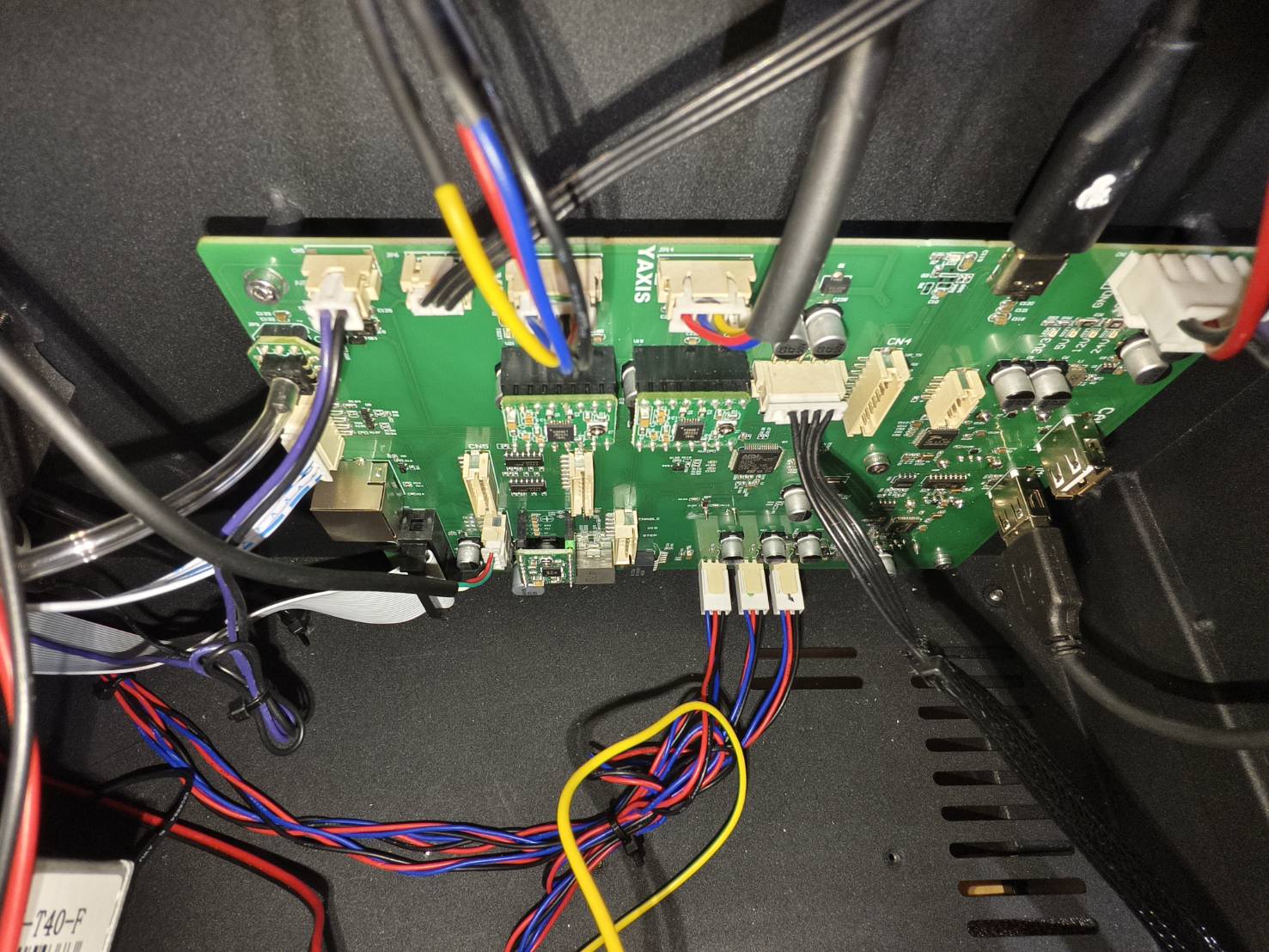

Am oberen Rand des Mainboards befinden sich zwei ähnliche Kabel. Eines ist für den Z-Achsen-Motor und das andere für den Y-Achsen-Motor.
Um zu verhindern, dass diese Kabel versehentlich vertauscht werden, empfehlen wir dringend, die Kabel zu kennzeichnen.

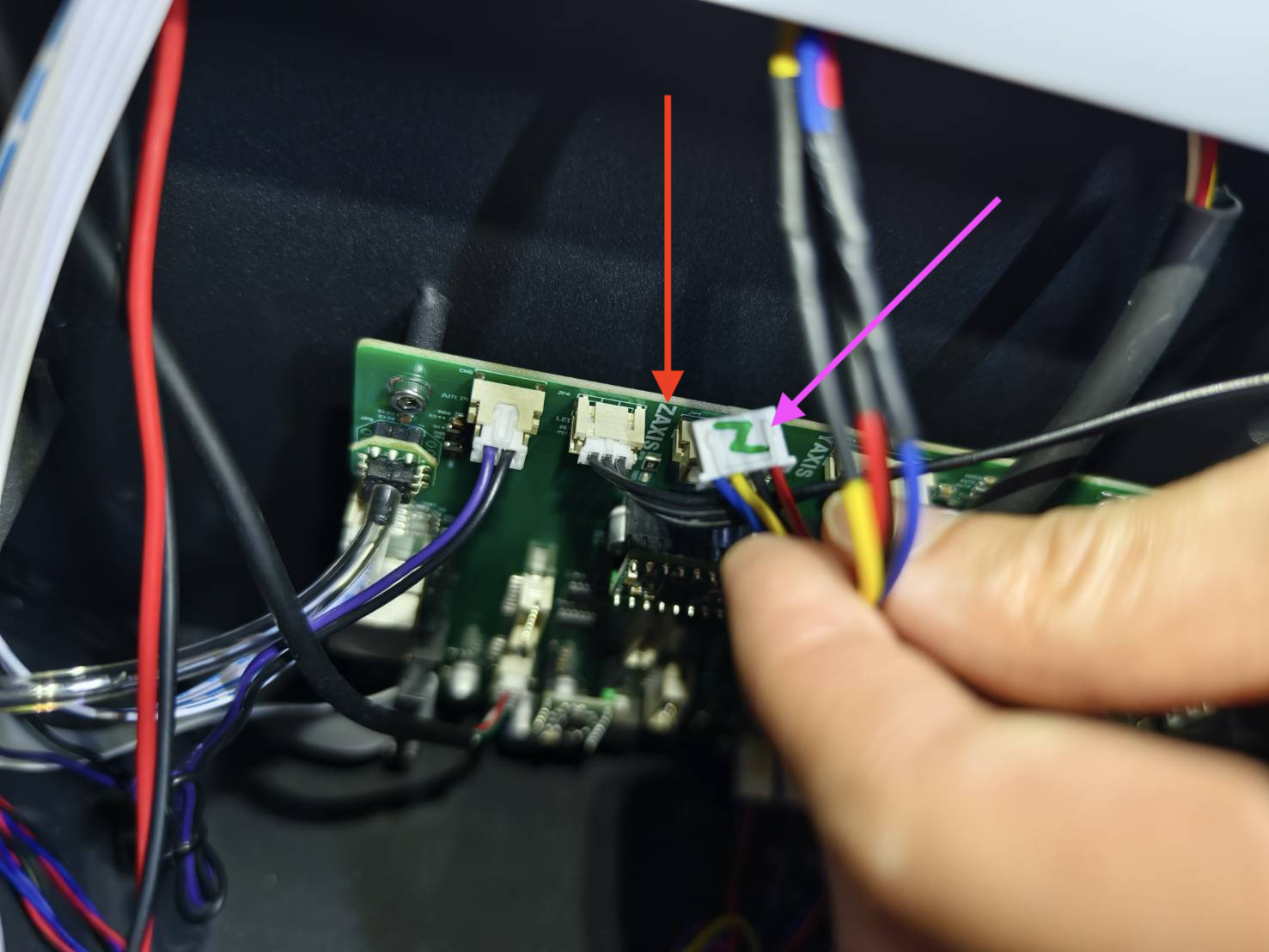

• Trennen Sie das Z-Achsen-Kabel und markieren Sie den Stecker mit "Z".
  Auf dem Mainboard befindet sich eine Kennzeichnung für den Z-Achsen-Motor, anhand derer Sie die Position des Z-Achsen-Kabels auf dem neuen Mainboard bestimmen können.

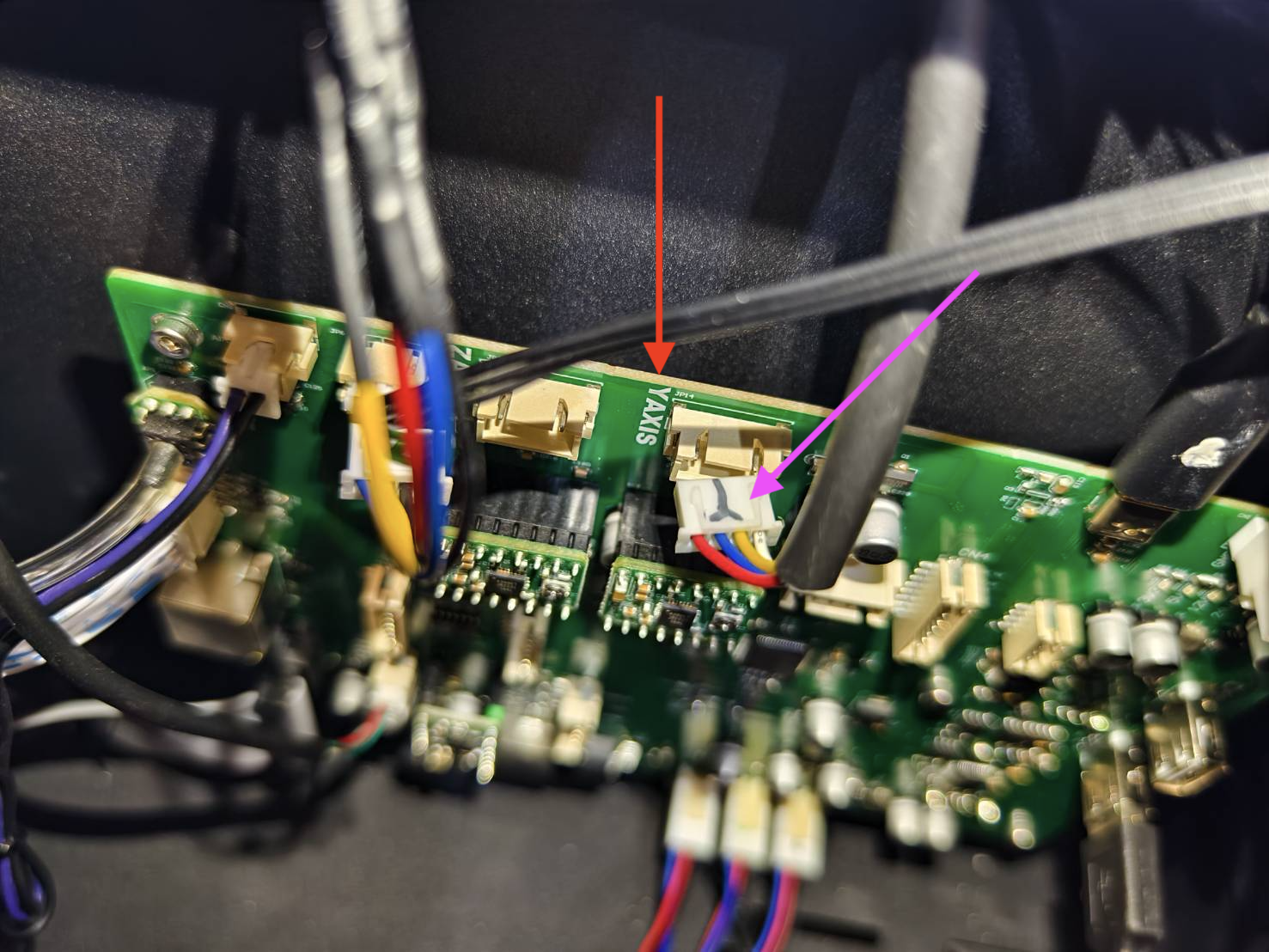

• Trennen Sie das Y-Achsen-Kabel und markieren Sie den Stecker mit "Y".
  Auf dem Mainboard befindet sich eine Kennzeichnung für den Y-Achsen-Motor, anhand derer Sie die Position des Y-Achsen-Kabels auf dem neuen Mainboard bestimmen können.

Schritt 5

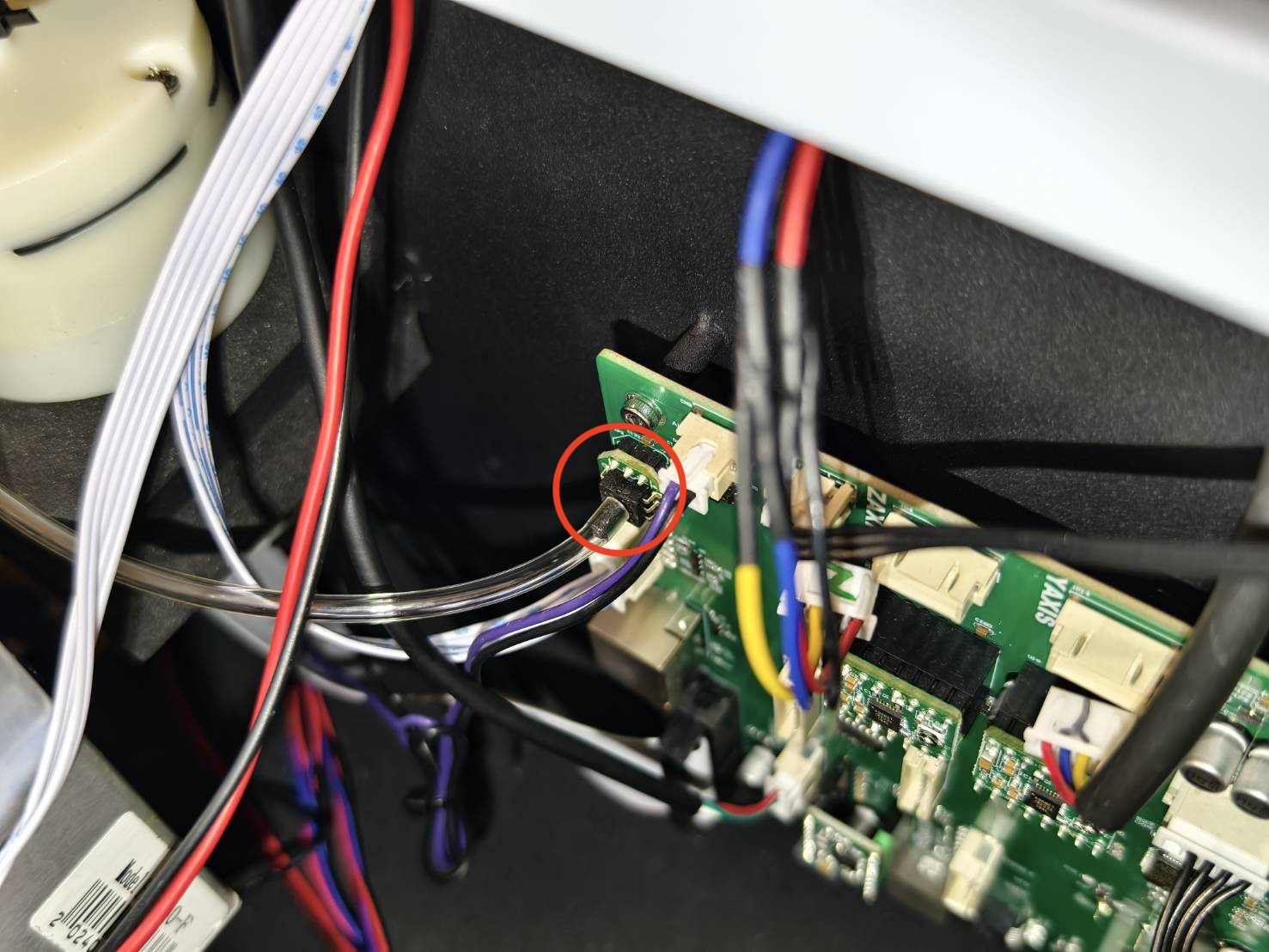

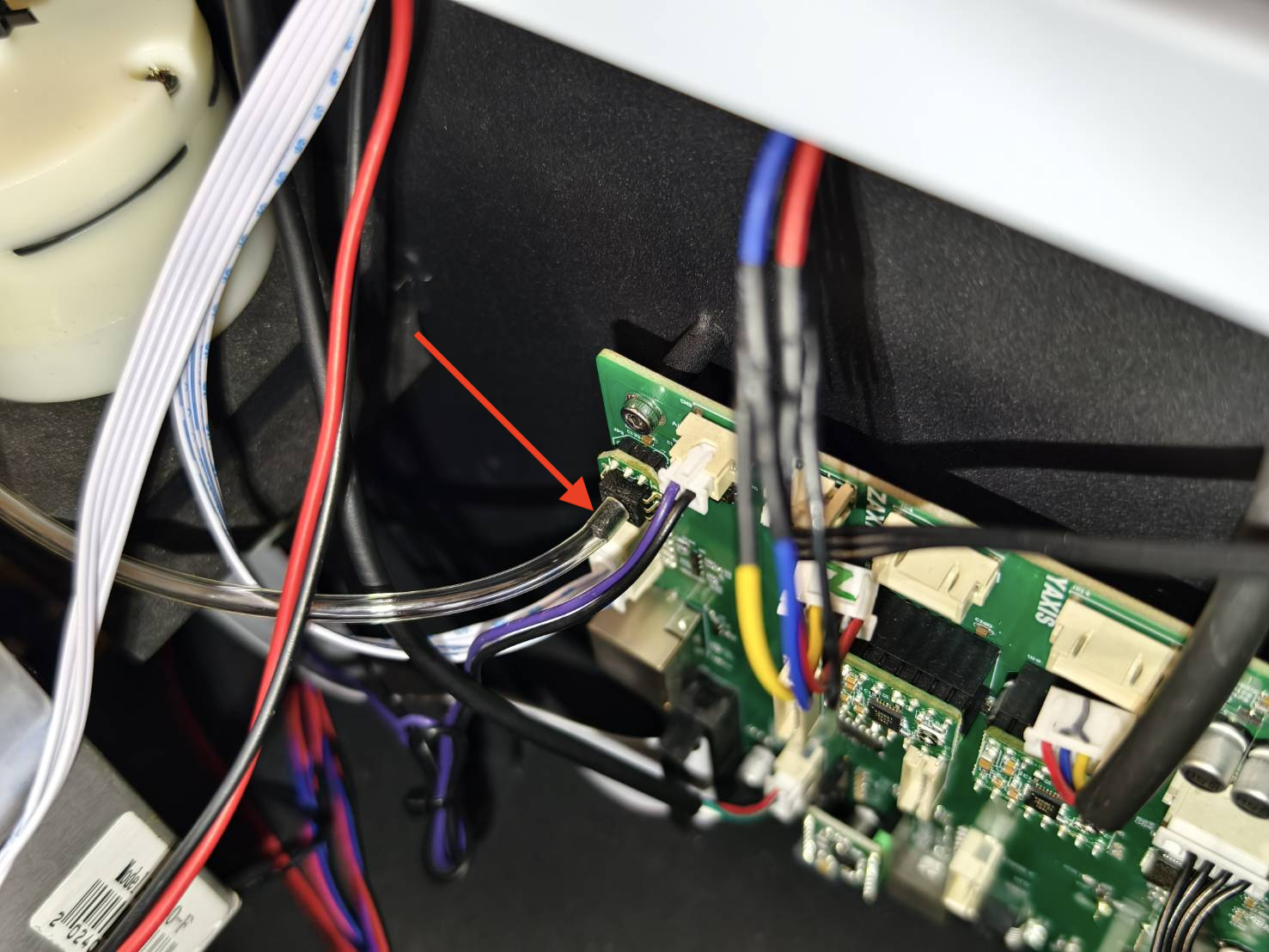

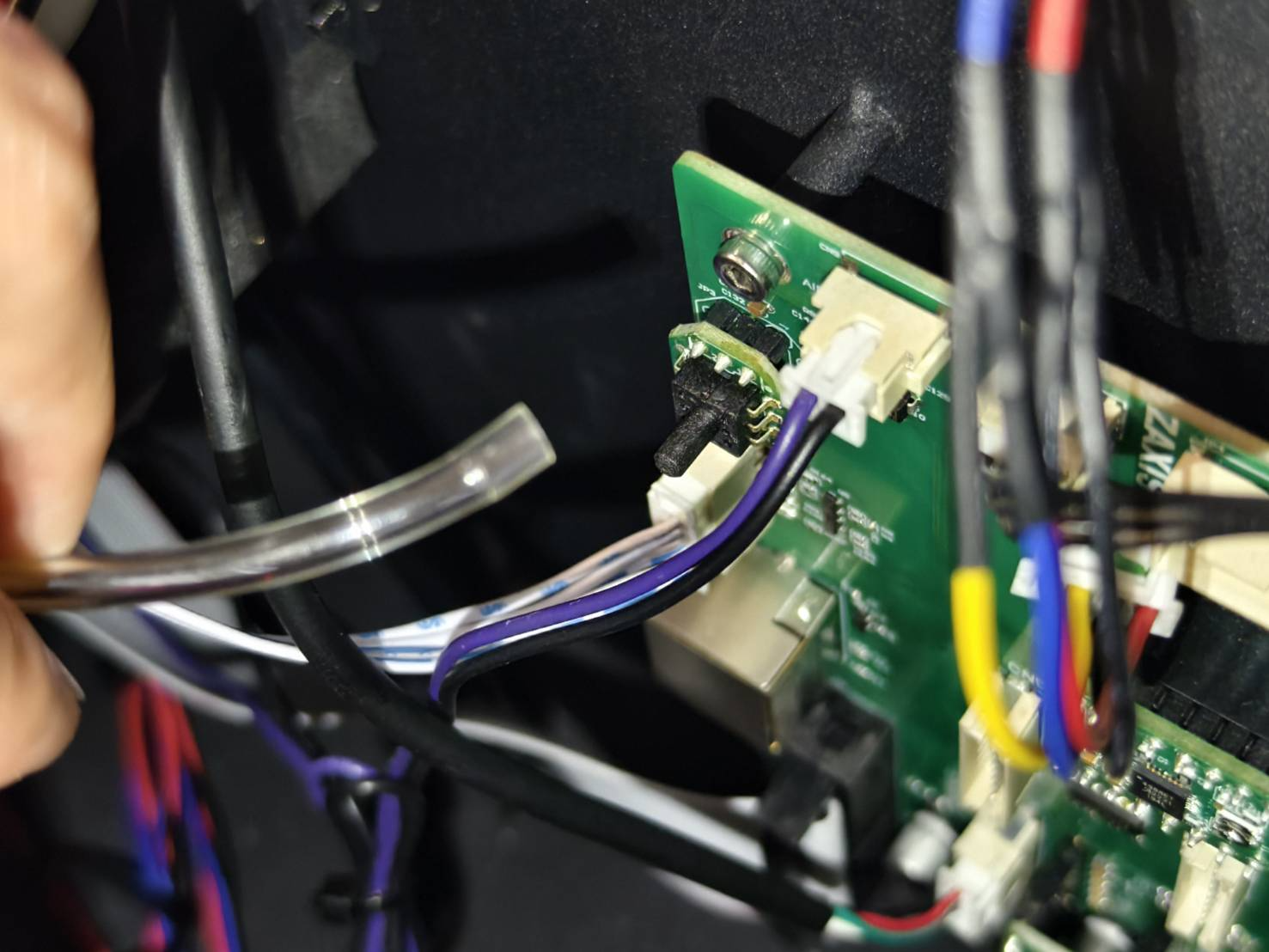

Trennen Sie den Luftschlauch oben links am Mainboard.

Schritt 6

Trennen Sie alle weiteren Kabel vom Mainboard.

Schritt 7

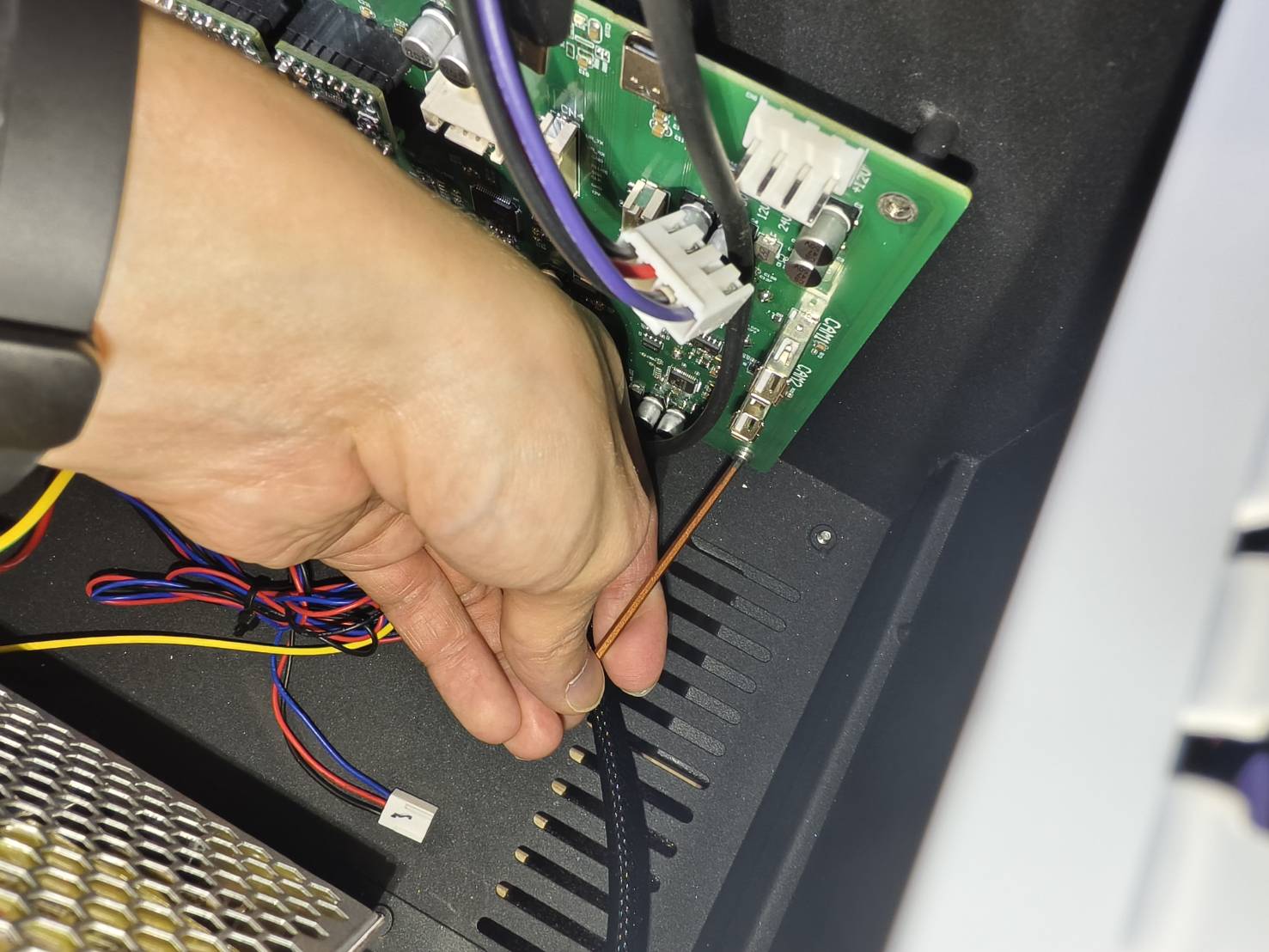

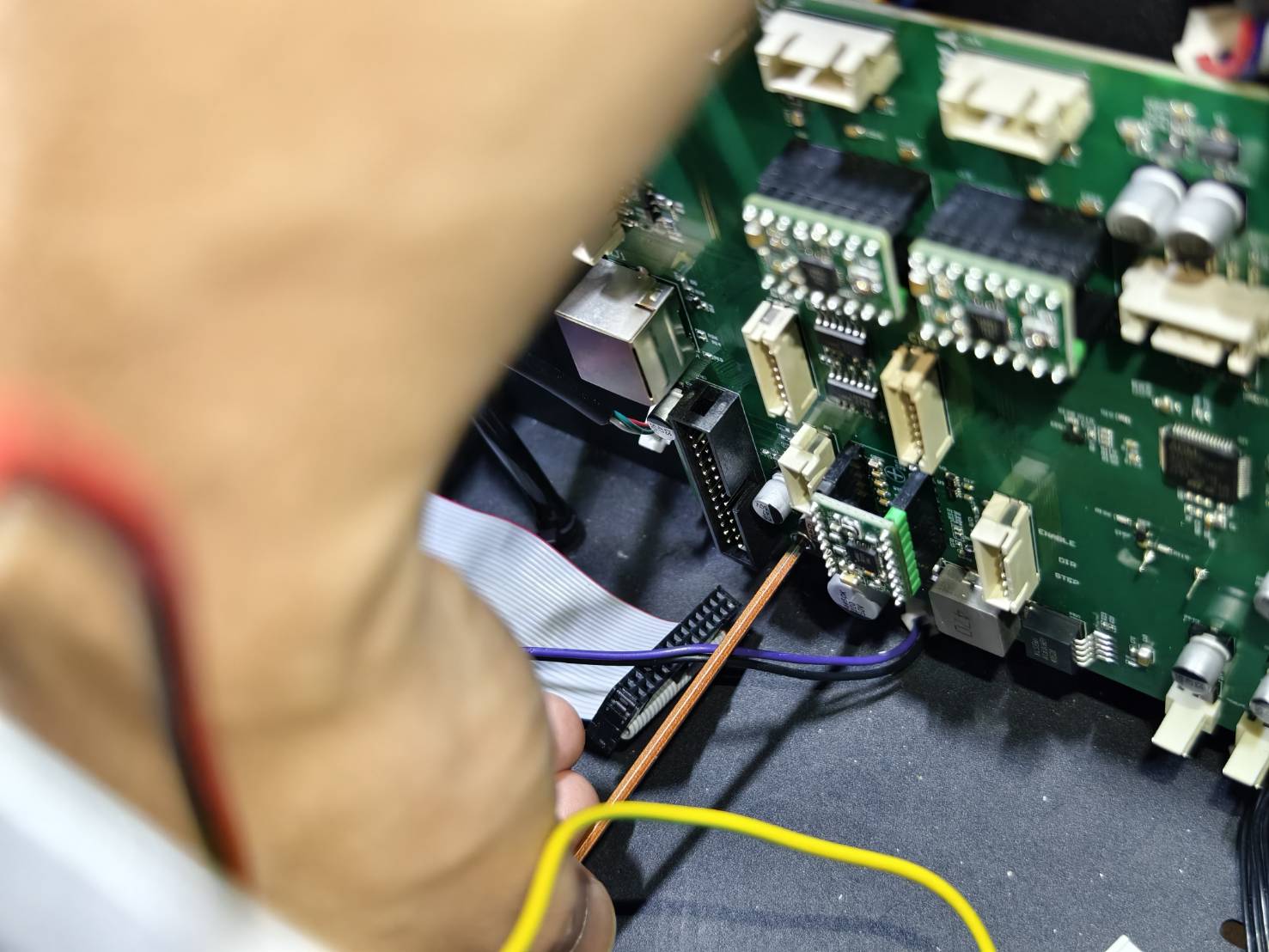

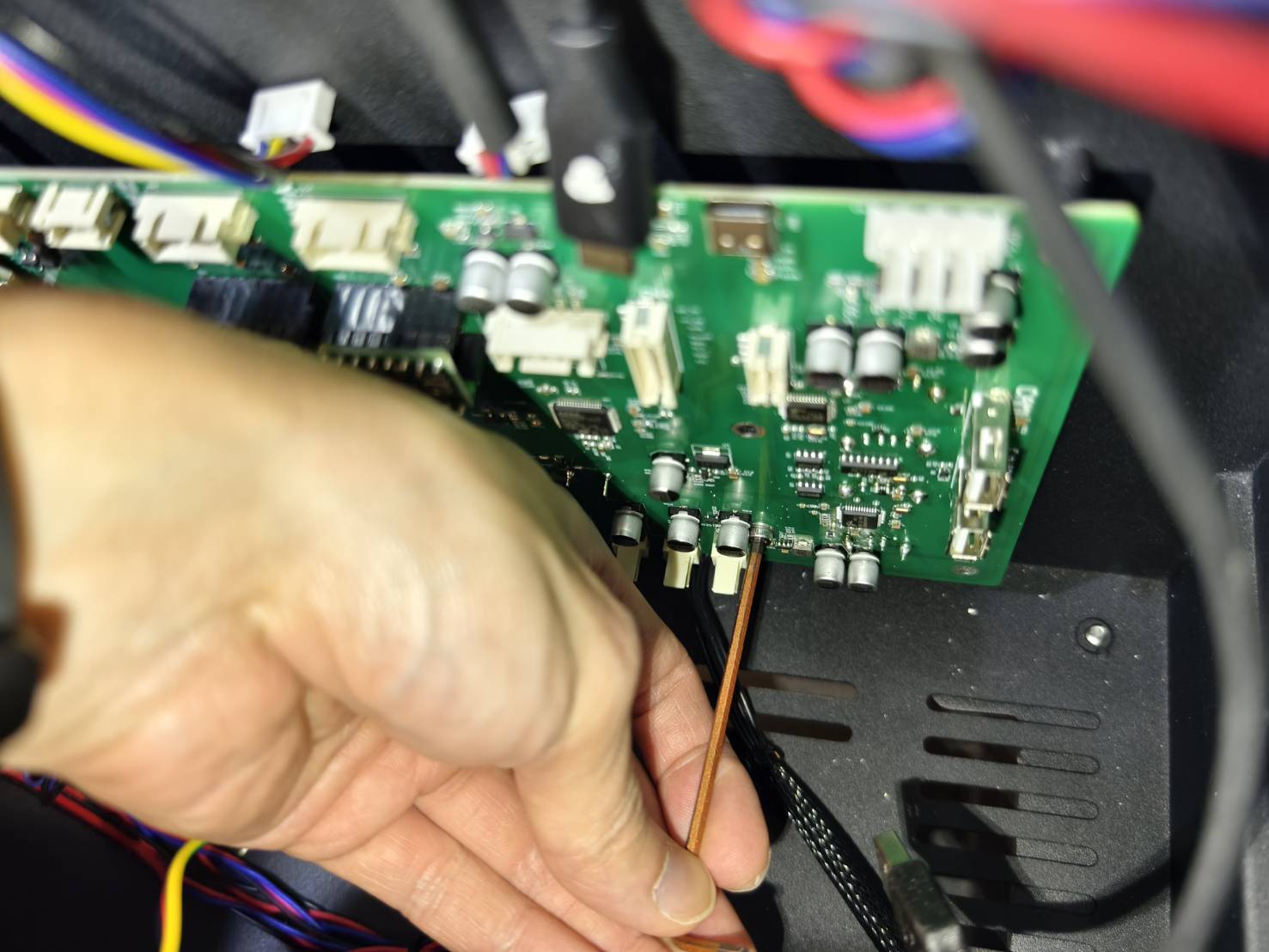

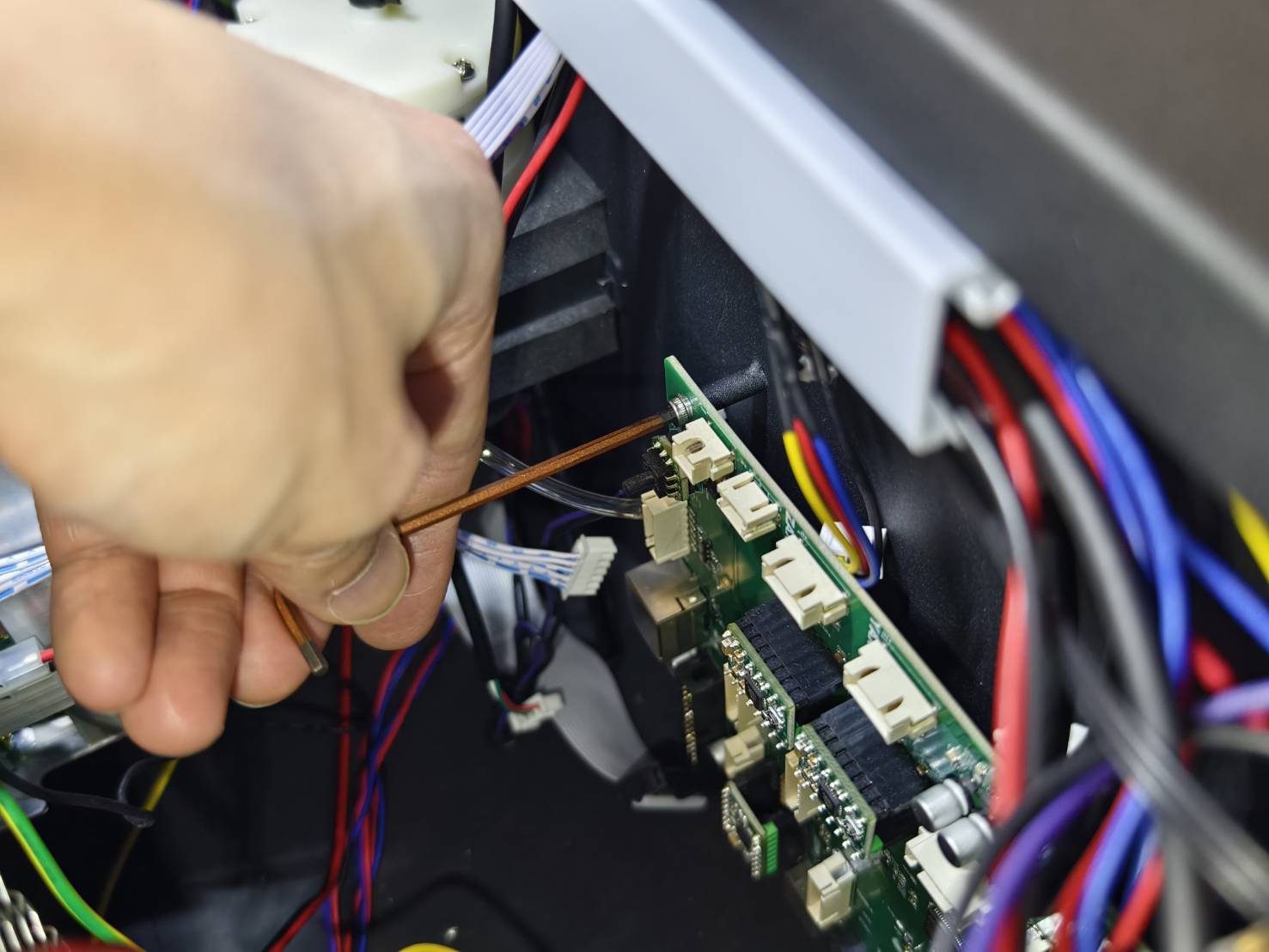

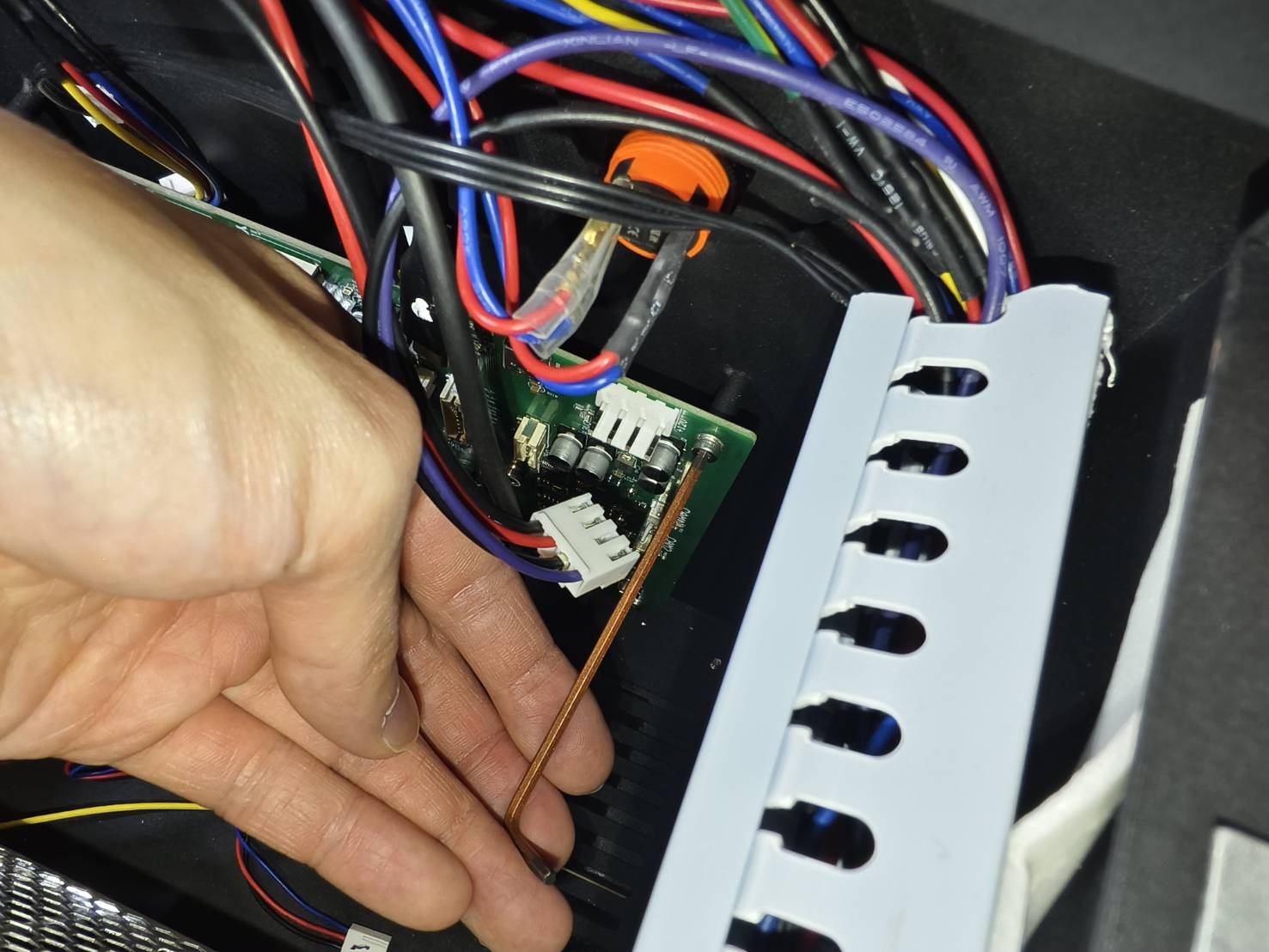

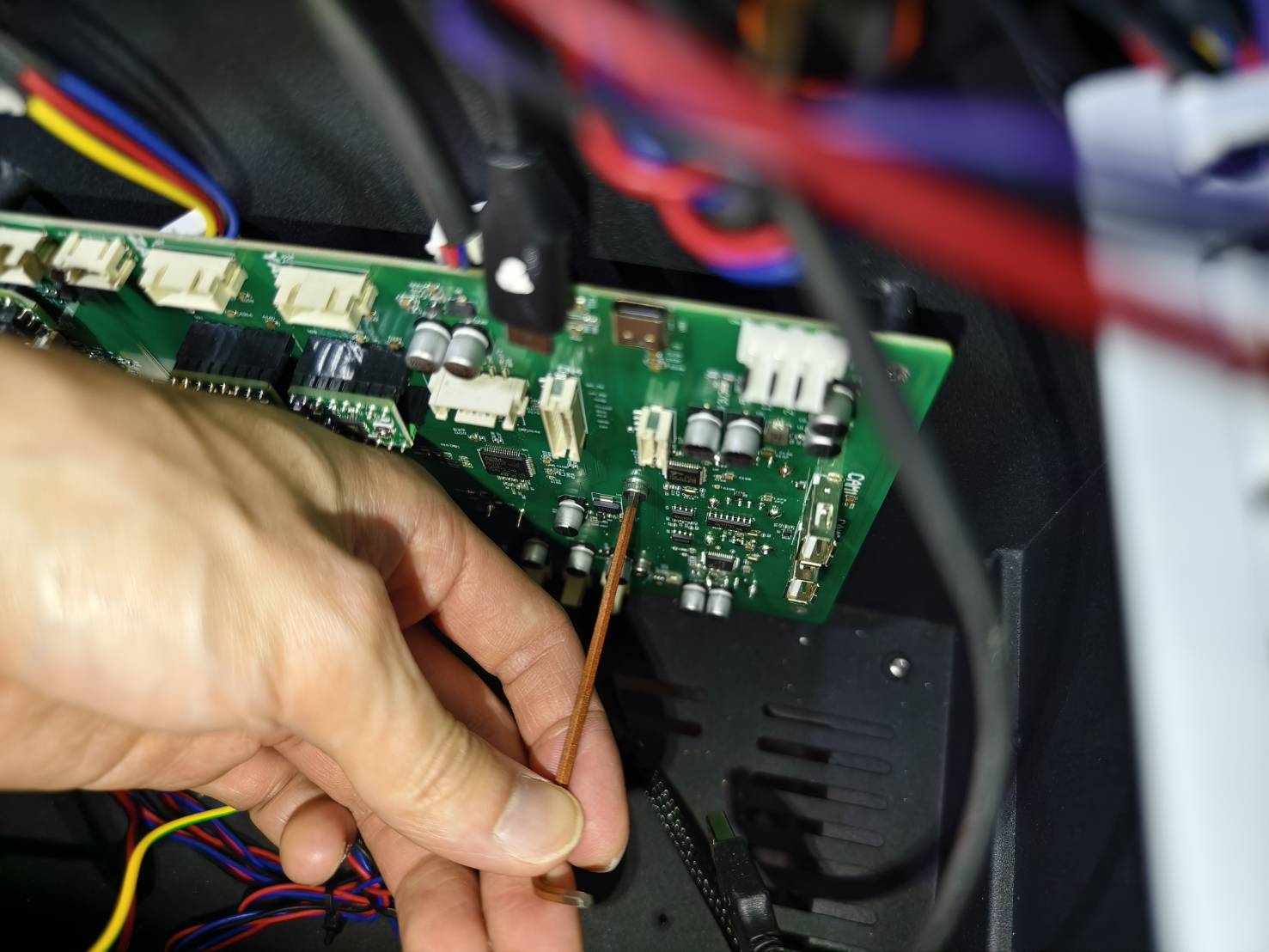

Lösen Sie die Befestigungsschrauben des Mainboards. (6 Stück 2,5 mm Inbusschrauben)
Das Mainboard kann nun vollständig aus der Maschine entfernt werden.

• Oben links



• Unten links



• Oben rechts



• Unten rechts

• Oben Mitte


• Unten Mitte

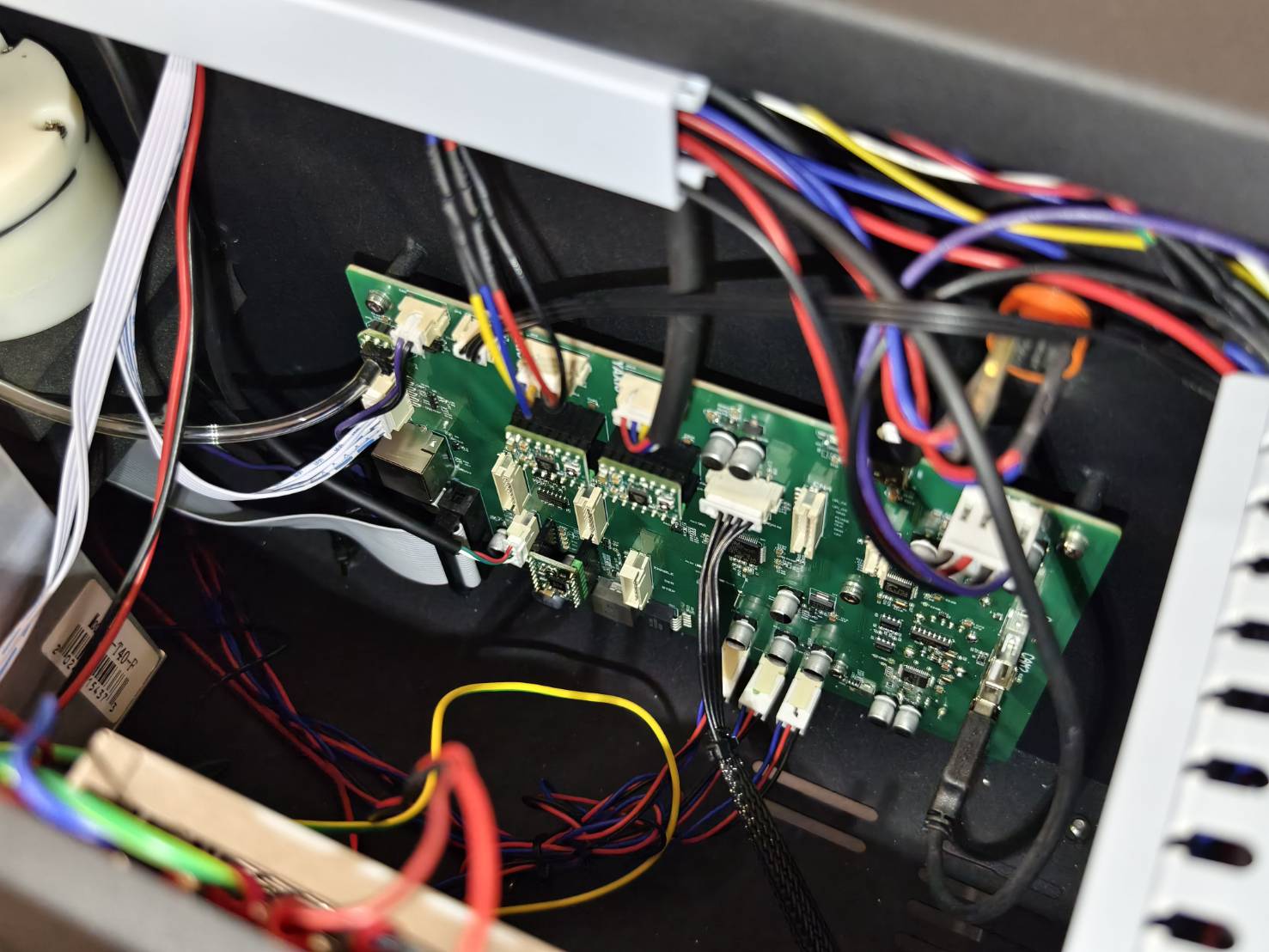

• Das Mainboard kann nun aus der Maschine entfernt werden.


Schritt 8

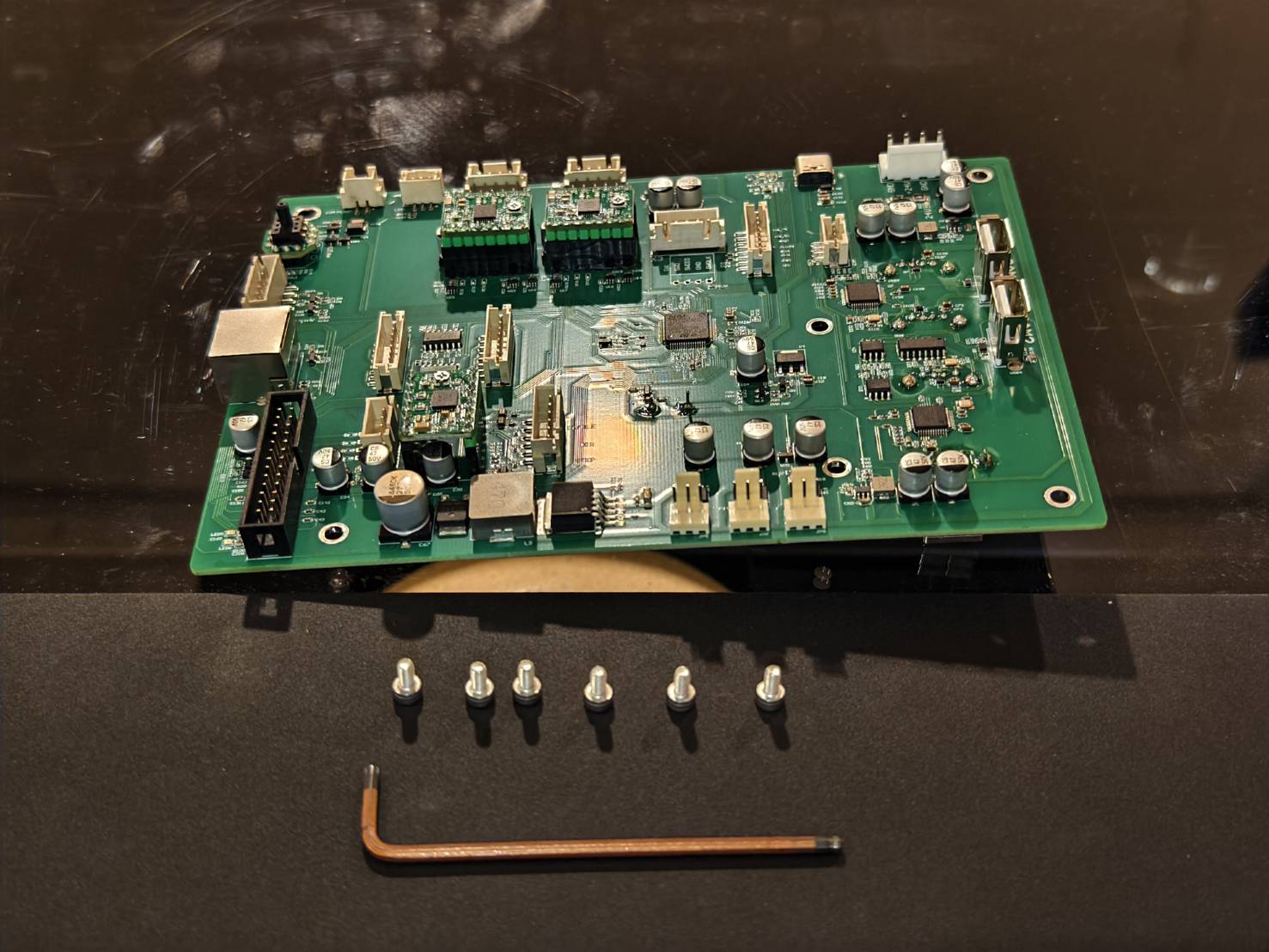

Installieren Sie das neue Mainboard, indem Sie die 2,5 mm Inbusschrauben festziehen.
Achten Sie beim Einbau darauf, dass sich die Anschlüsse für den Z-Achsen- und Y-Achsen-Motor oben befinden.

Schritt 9

Stecken Sie die Kabel des Z-Achsen- und Y-Achsenmotors wieder ein.

• Auf dem Mainboard befindet sich eine Kennzeichnung für den Z-Achsen-Motor, anhand derer Sie die Position des Z-Achsen-Kabels auf dem neuen Mainboard bestimmen können.



• Auf dem Mainboard befindet sich eine Kennzeichnung für den Y-Achsen-Motor, anhand derer Sie die Position des Y-Achsen-Kabels auf dem neuen Mainboard bestimmen können.

Schritt 10

Schließen Sie alle anderen Kabel wieder an.
(Falls Sie sich nicht sicher sind, wo ein Kabel angeschlossen werden soll, konsultieren Sie bitte das Schaltplan für die aktuelle Konfiguration. Verwenden Sie nicht die unten stehenden Fotos, da die Mainboard-Version abweichen kann.)

Schritt 11

Vergewissern Sie sich, dass der Luftschlauch fest und sicher angeschlossen ist.

Schritt 12

Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.
