Beambox II - Austausch der Luftpumpe

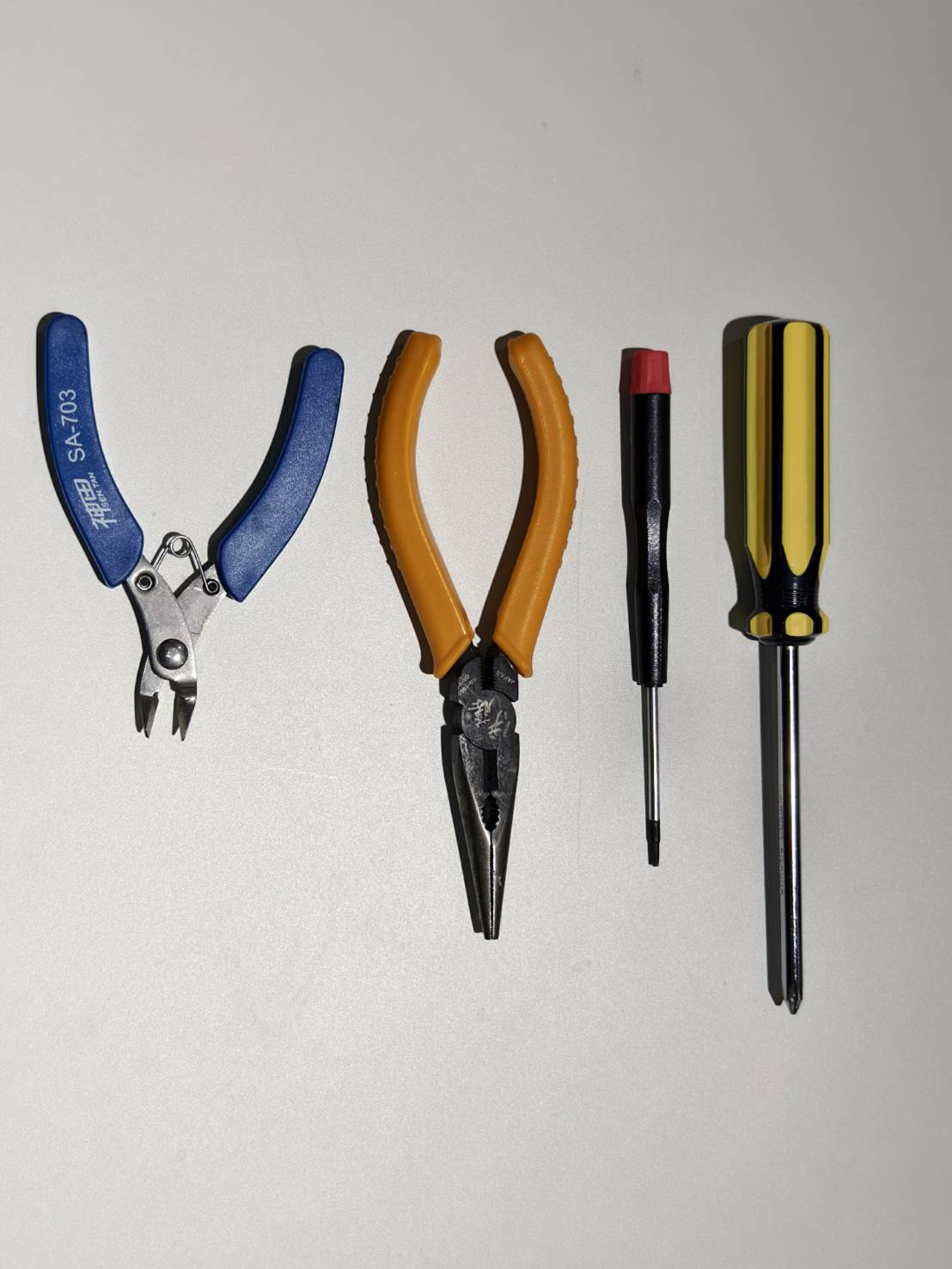

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

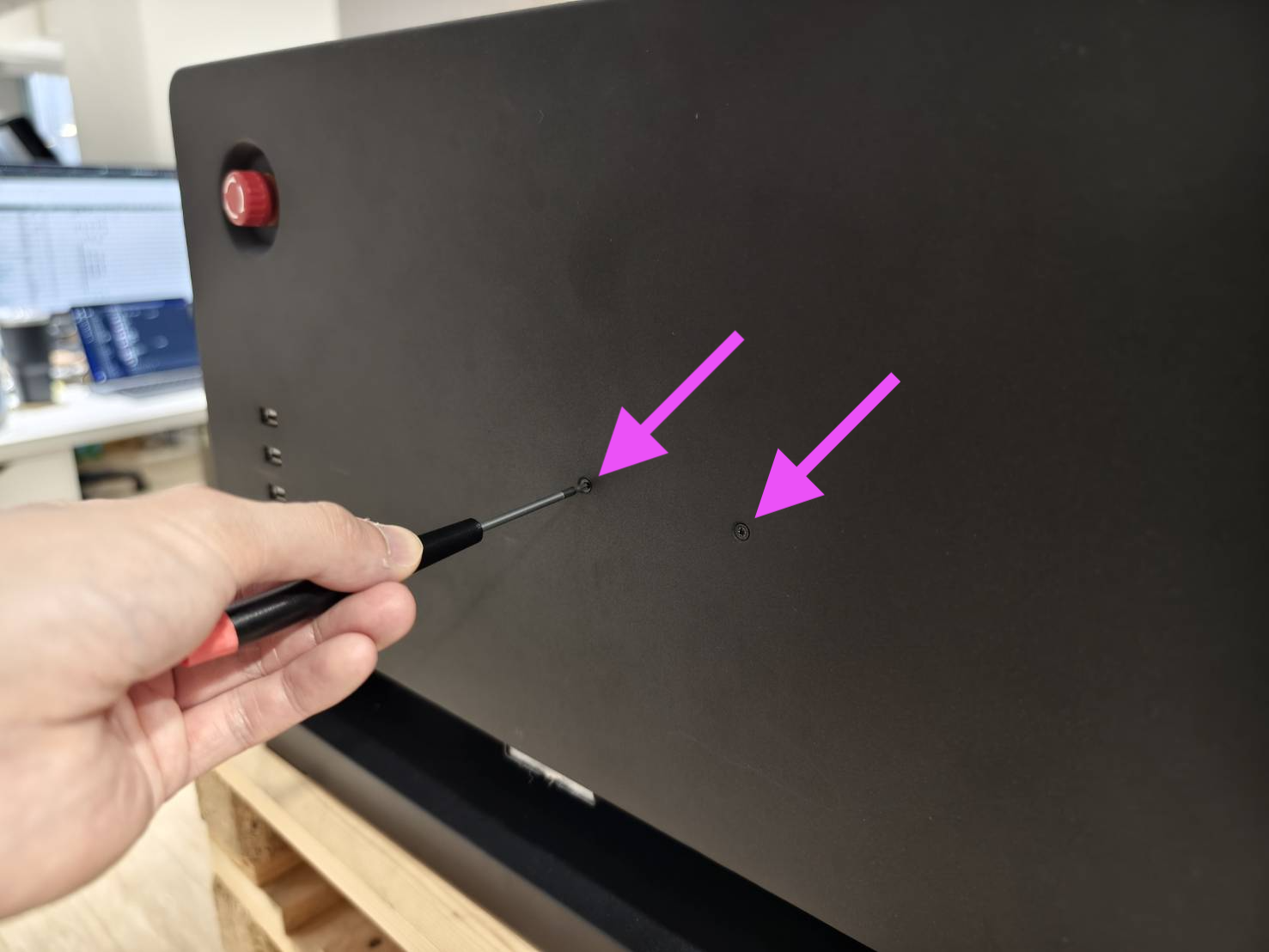

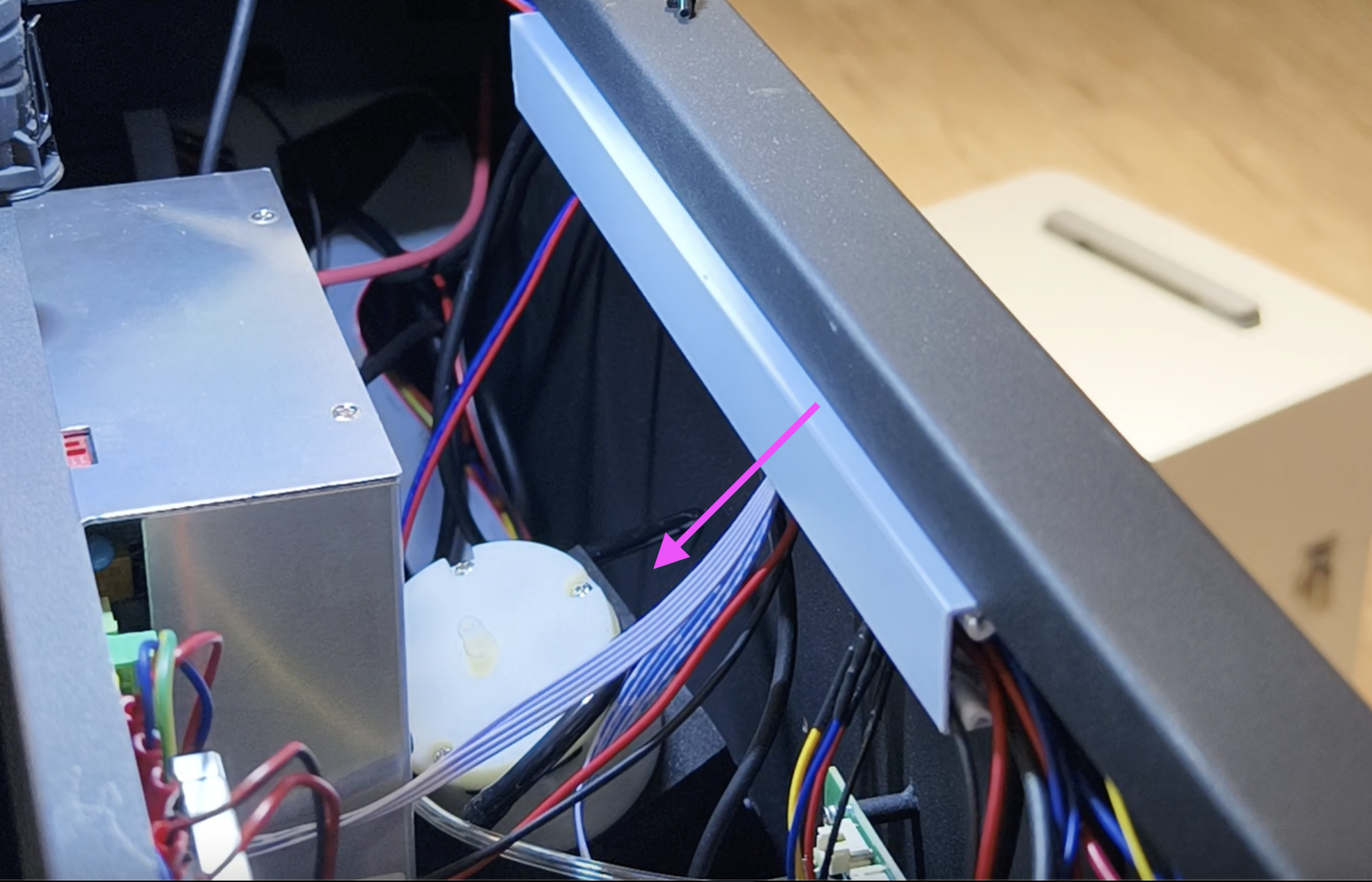

Öffnen Sie die seitliche Abdeckung, um Zugang zum Geräteinneren zu erhalten.

• Verwenden Sie einen Kreuzschlitzschraubendreher, um die Abdeckung zu entfernen.



Schritt 3

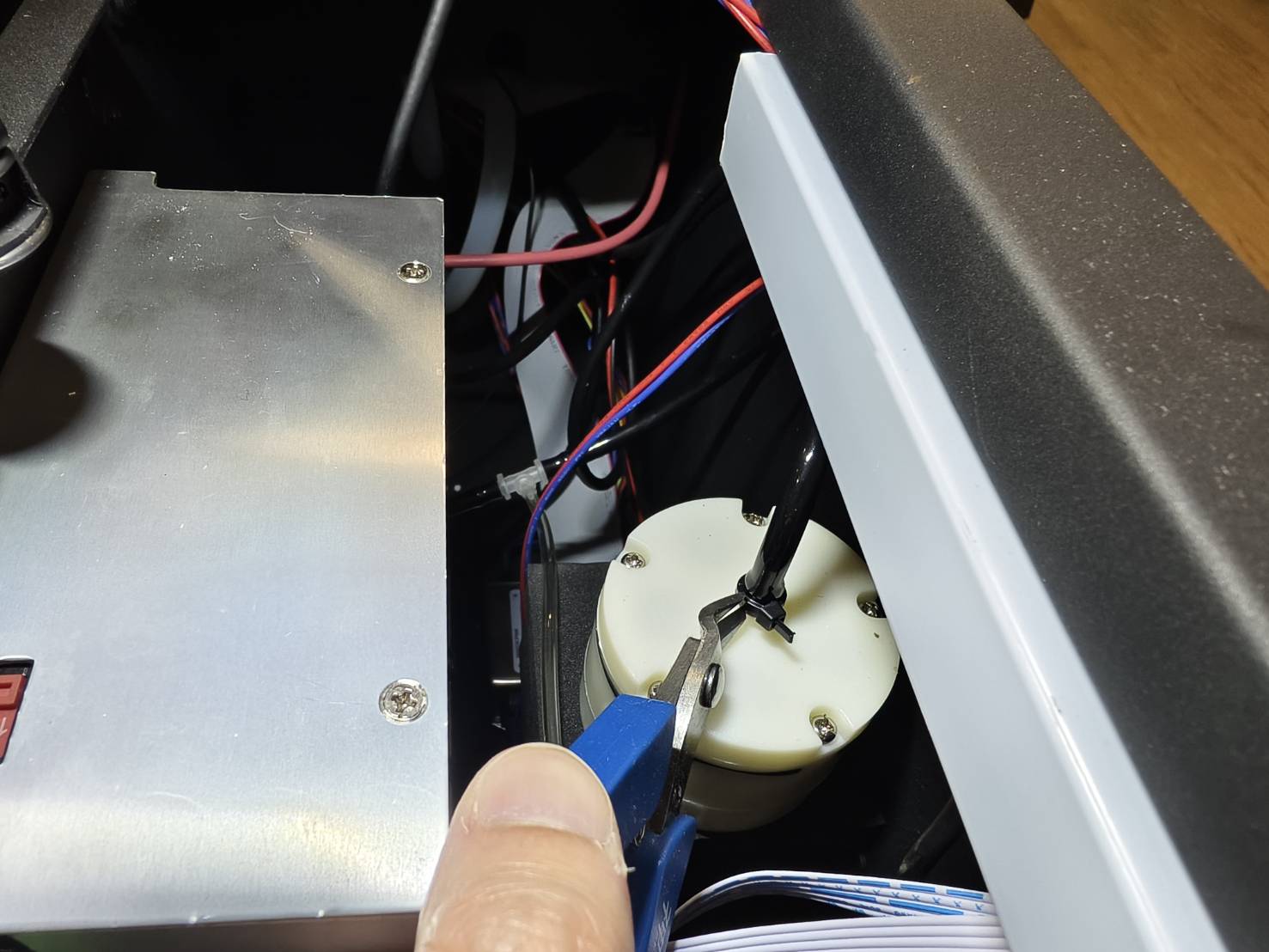

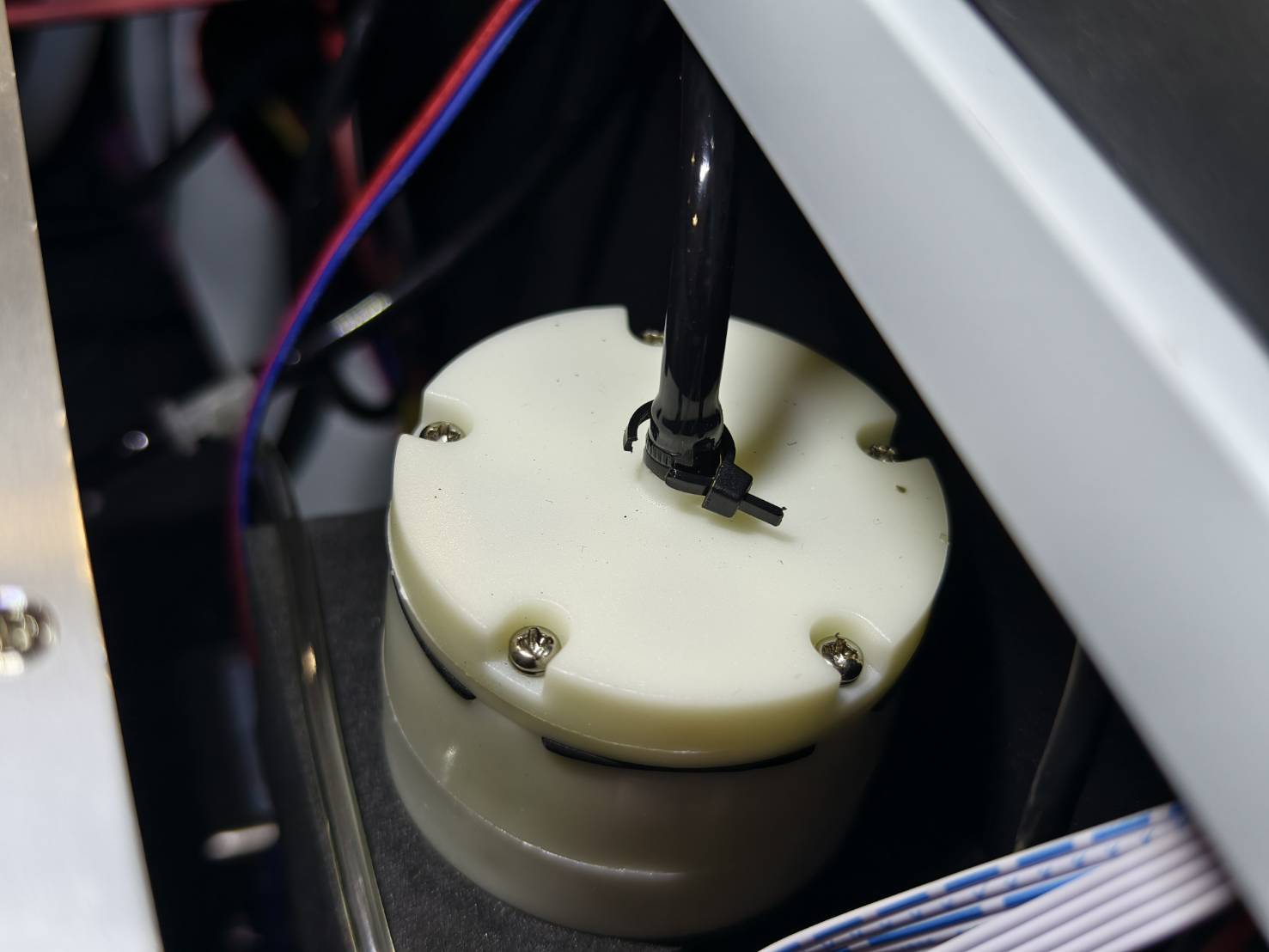

Durchtrennen Sie gegebenenfalls den Kabelbinder an der Luftpumpe.

Schritt 4

Lösen Sie den Luftschlauch an der Luftpumpe mithilfe einer Zange.

Schritt 5

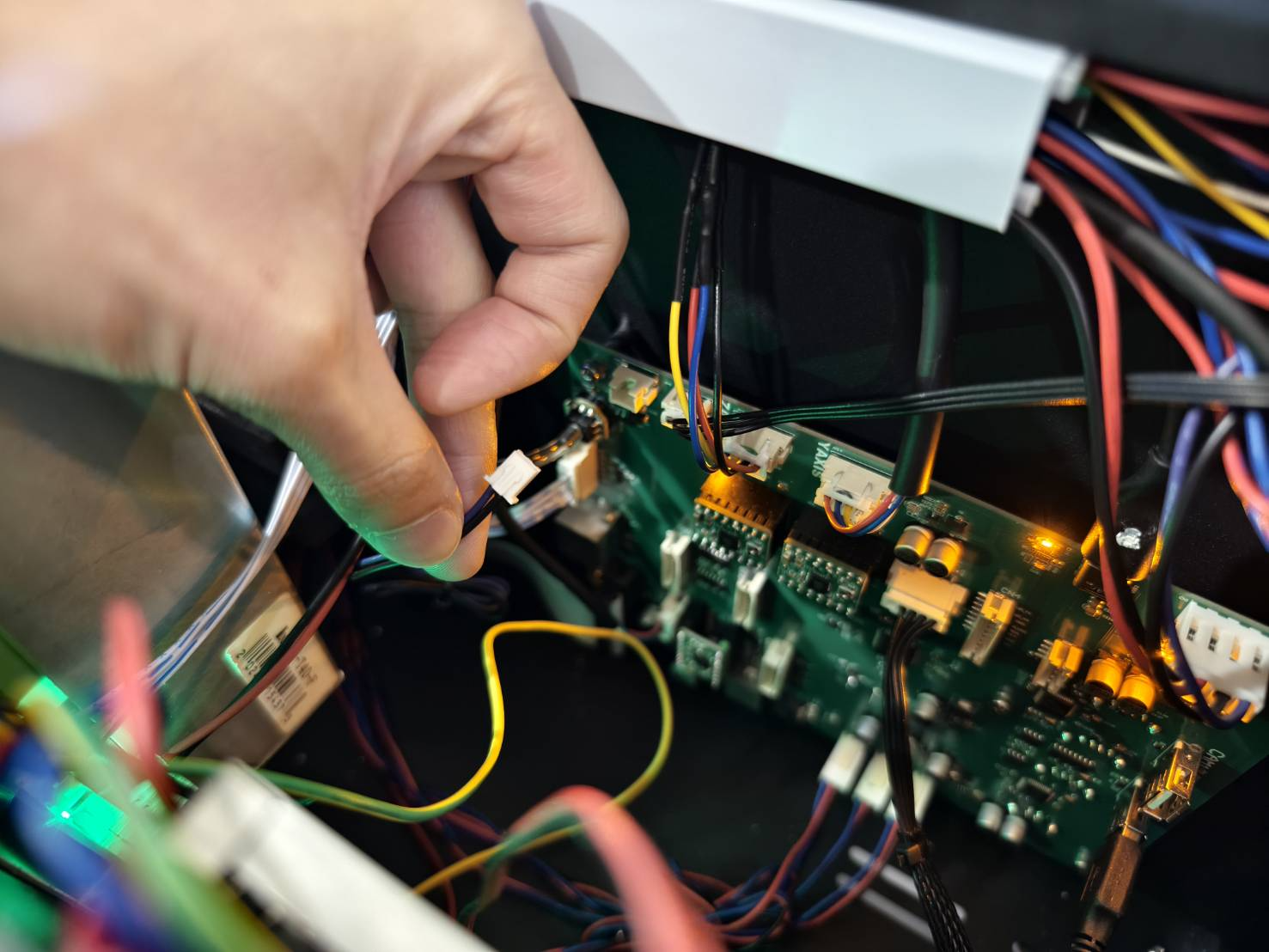

Trennen Sie das Kabel der Luftpumpe von der Hauptplatine.
(Wenn sich Ihre Hauptplatine von den unten gezeigten Fotos unterscheidet, überprüfen Sie bitte den Schaltplan um die korrekte Kabelposition zu ermitteln.)

Schritt 6

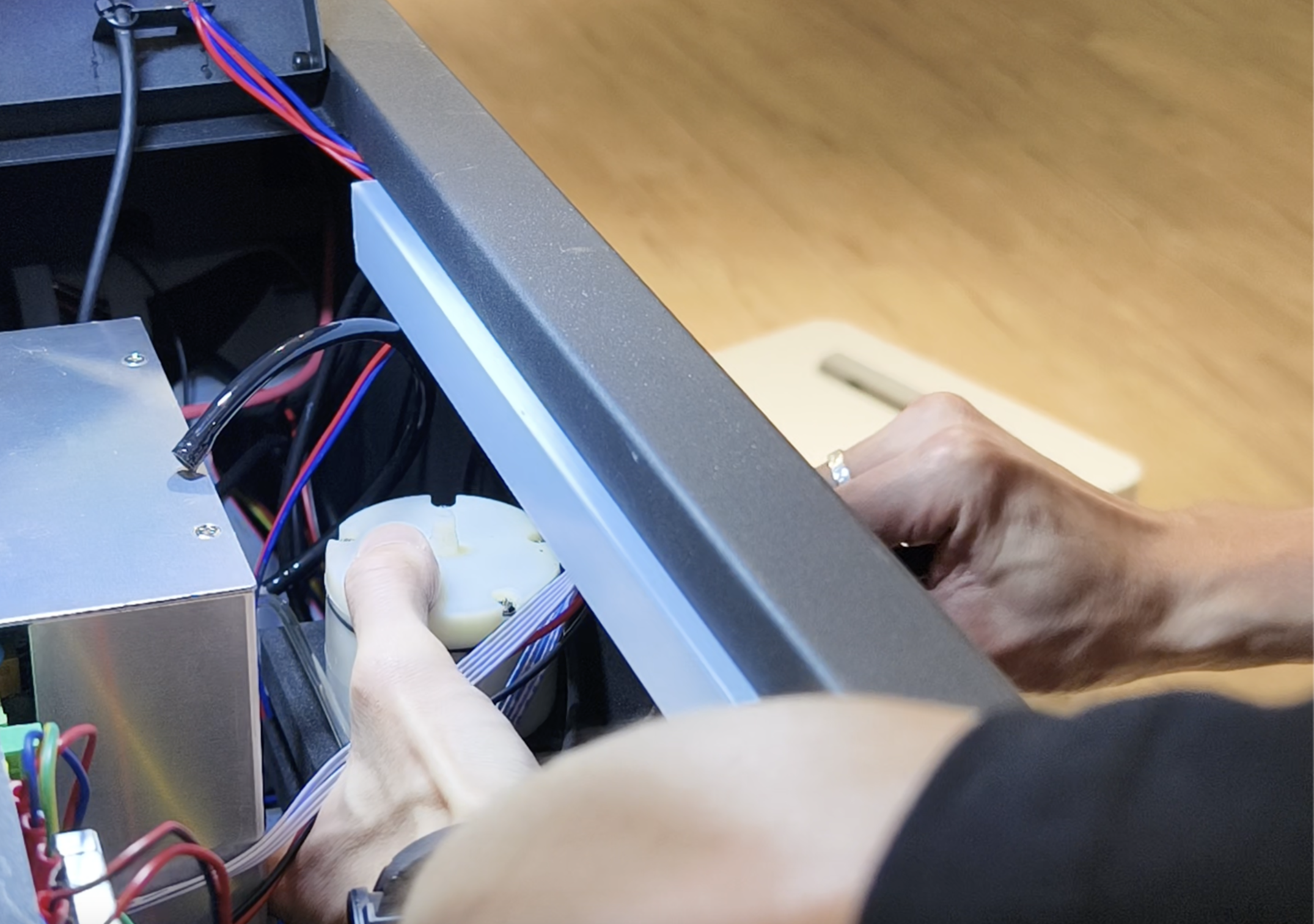

• Lösen Sie diese Sechskantschrauben. Halten Sie dabei die Luftpumpe fest.



• Die Luftpumpe mit Halterung kann nun vom Blech gelöst werden, lässt sich aber noch nicht vollständig entfernen, da unten ein weiterer Luftschlauch abgetrennt werden muss.
  Legen Sie die Luftpumpe vorerst beiseite.


Schritt 7

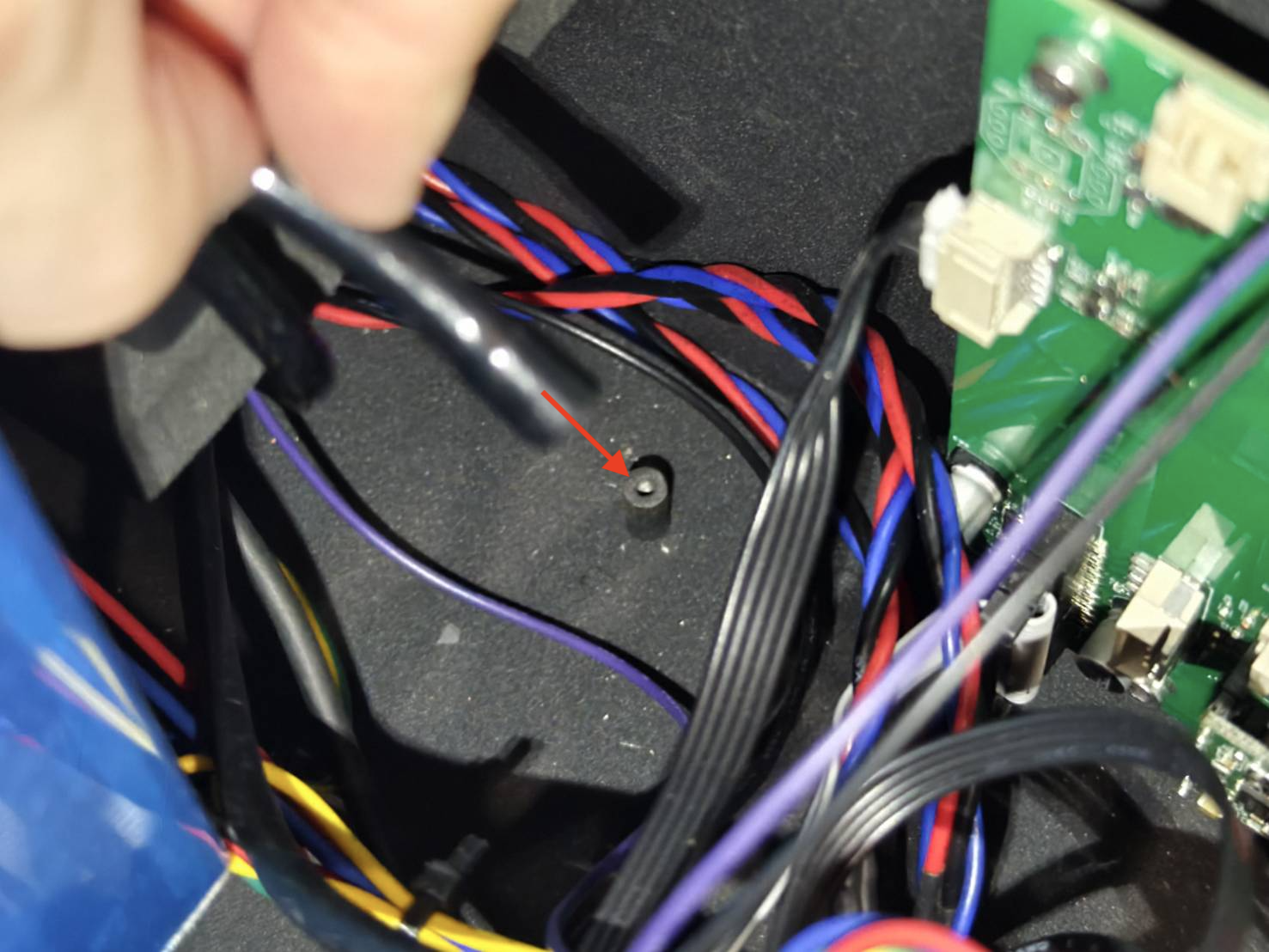

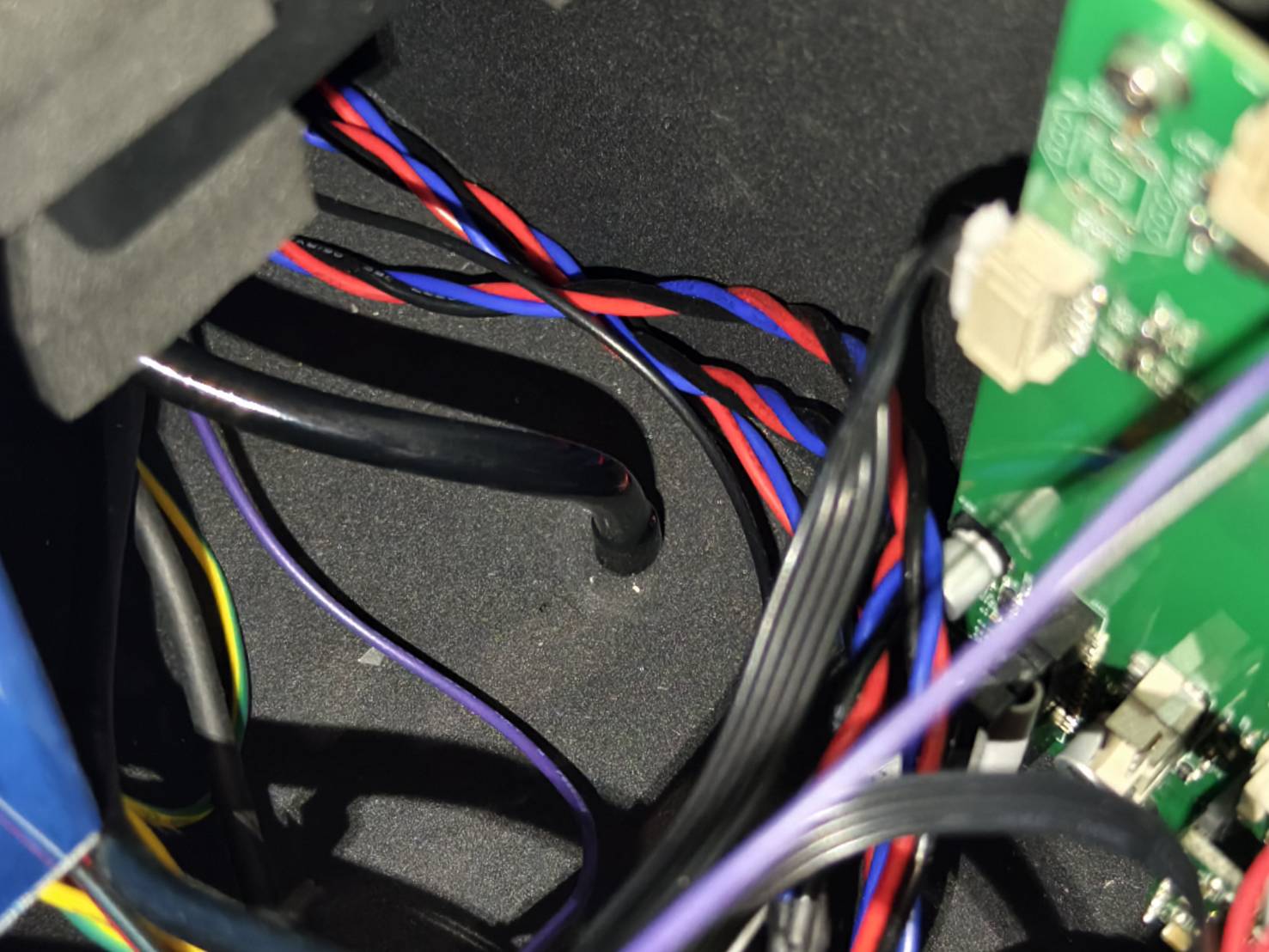

• Am Boden befindet sich ein Anschluss für den Luftschlauch.
  Verwenden Sie eine Zange, um diesen zu lösen.

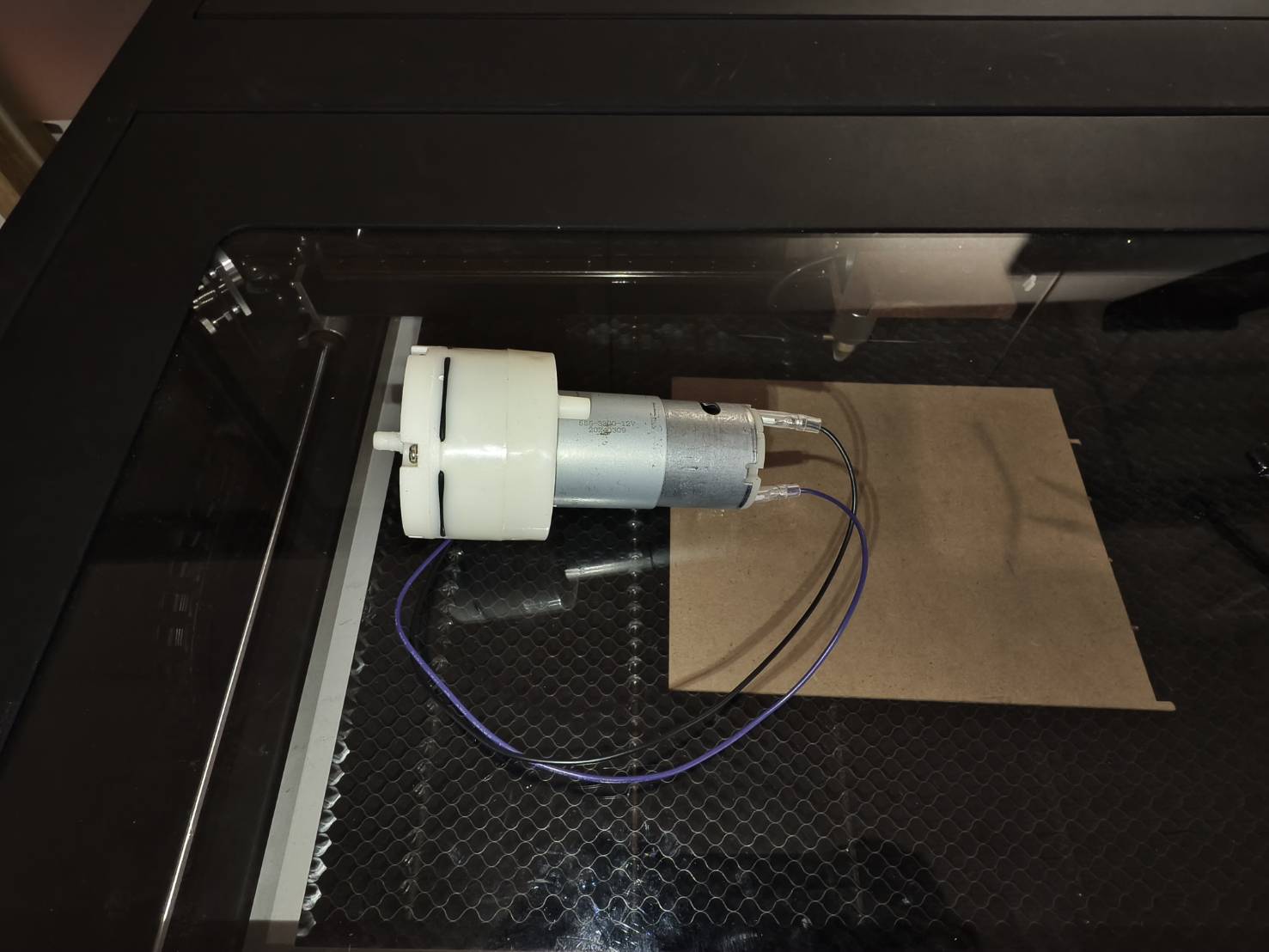

• Anschließend kann die Luftpumpe vollständig aus der Maschine entfernt werden.


Schritt 8

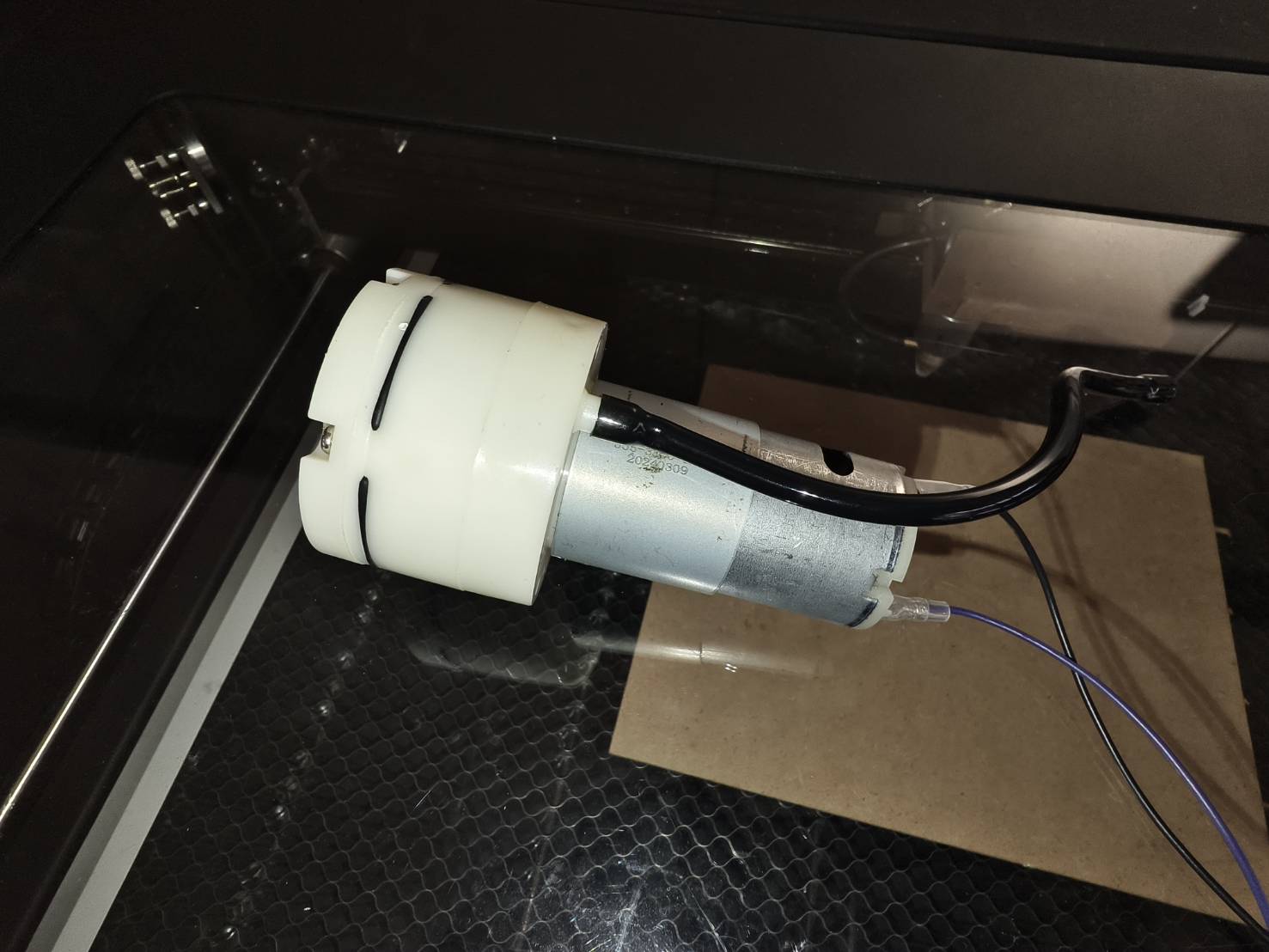

Entfernen Sie den Luftschlauch von der Luftpumpe.

Schritt 9

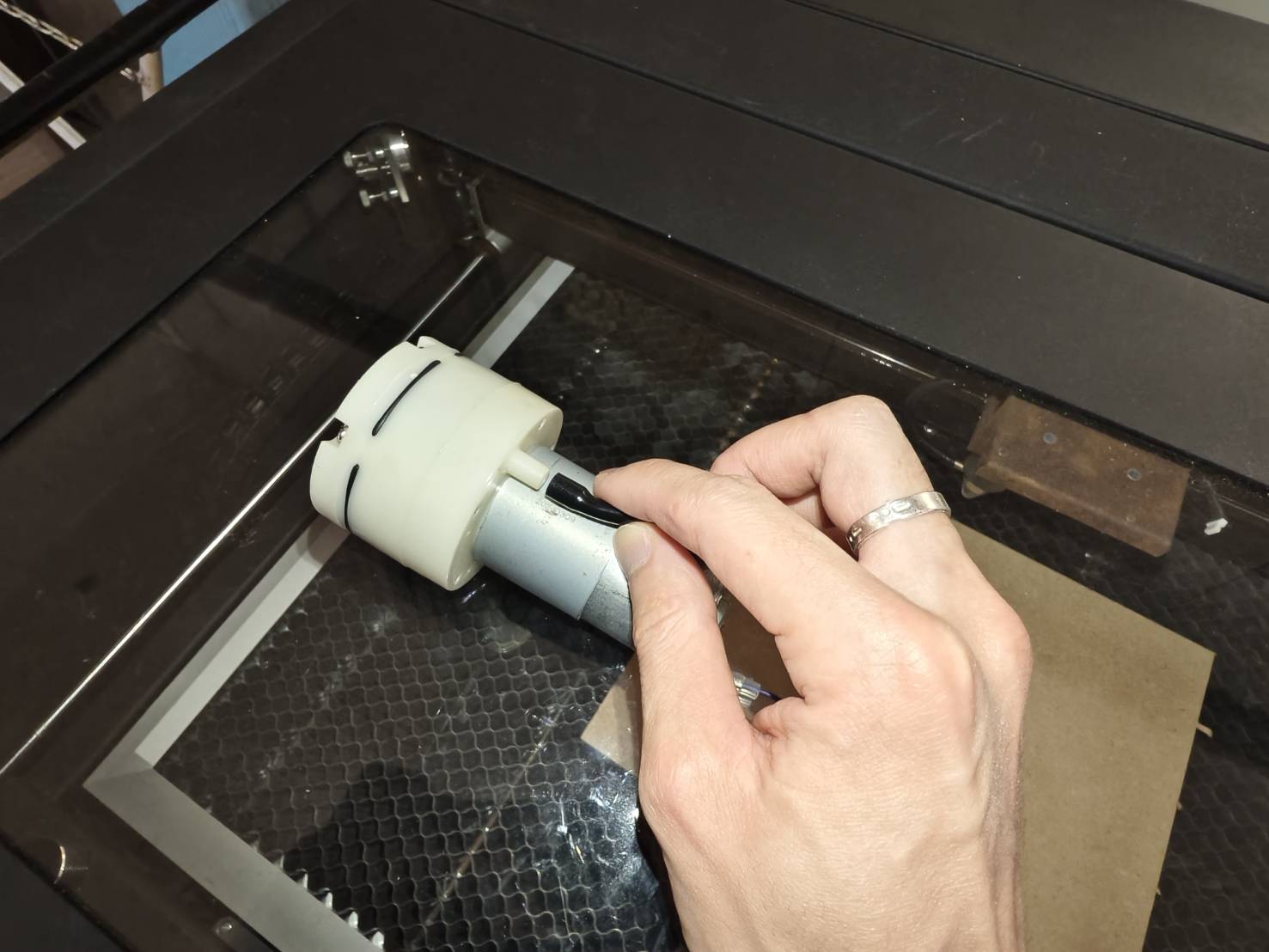

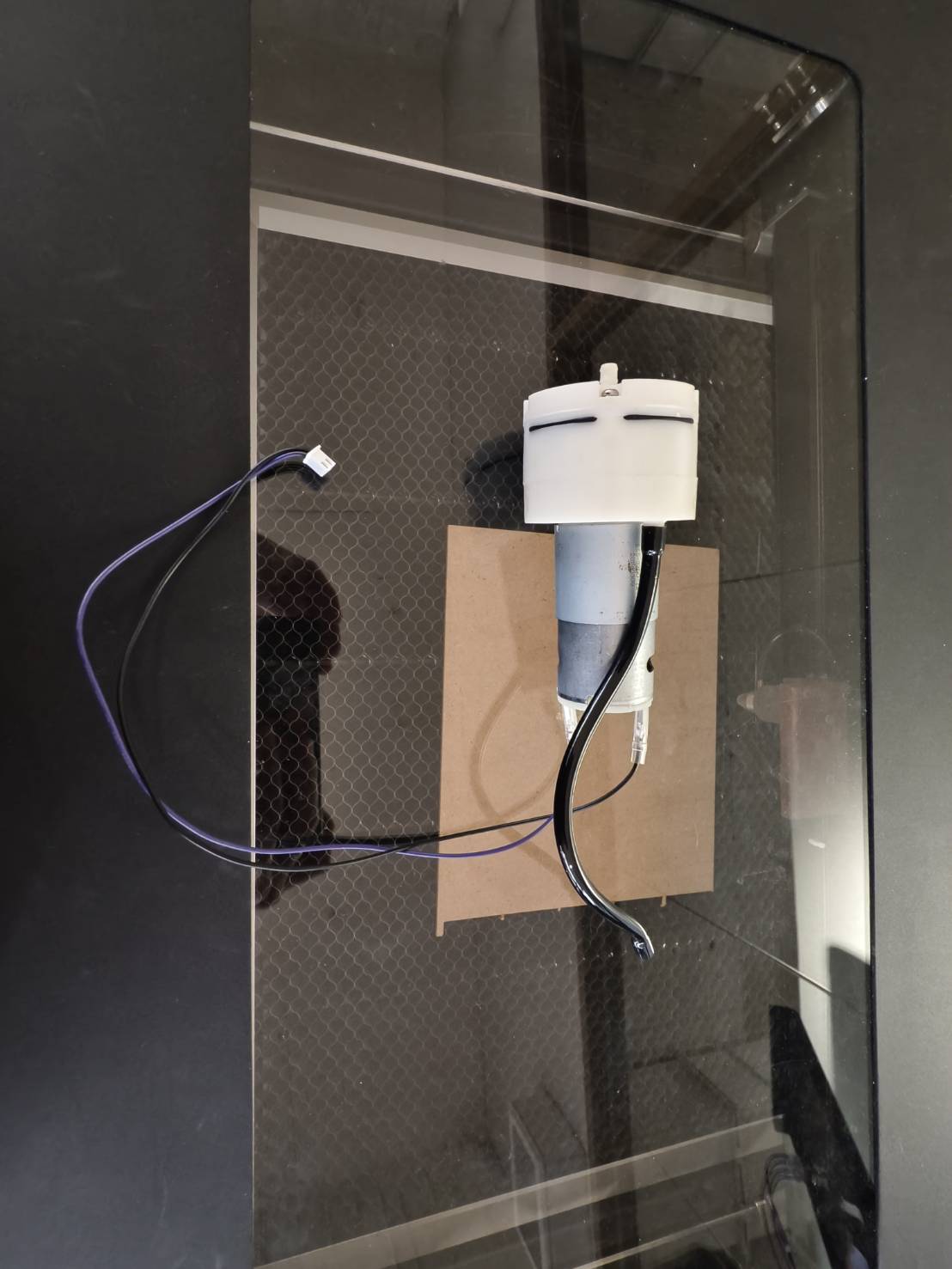

Verbinden Sie den Luftschlauch mit der neuen Luftpumpe.

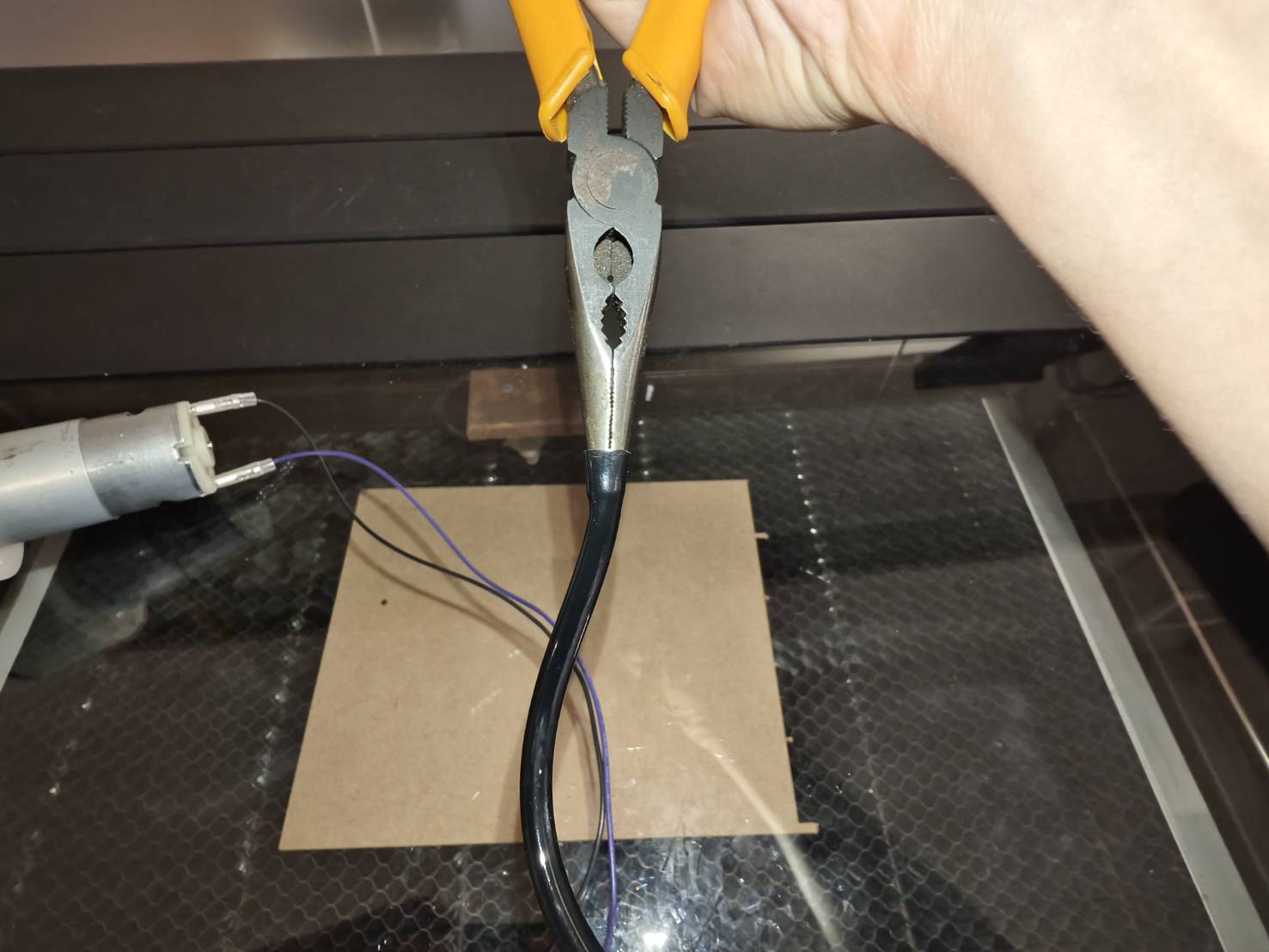

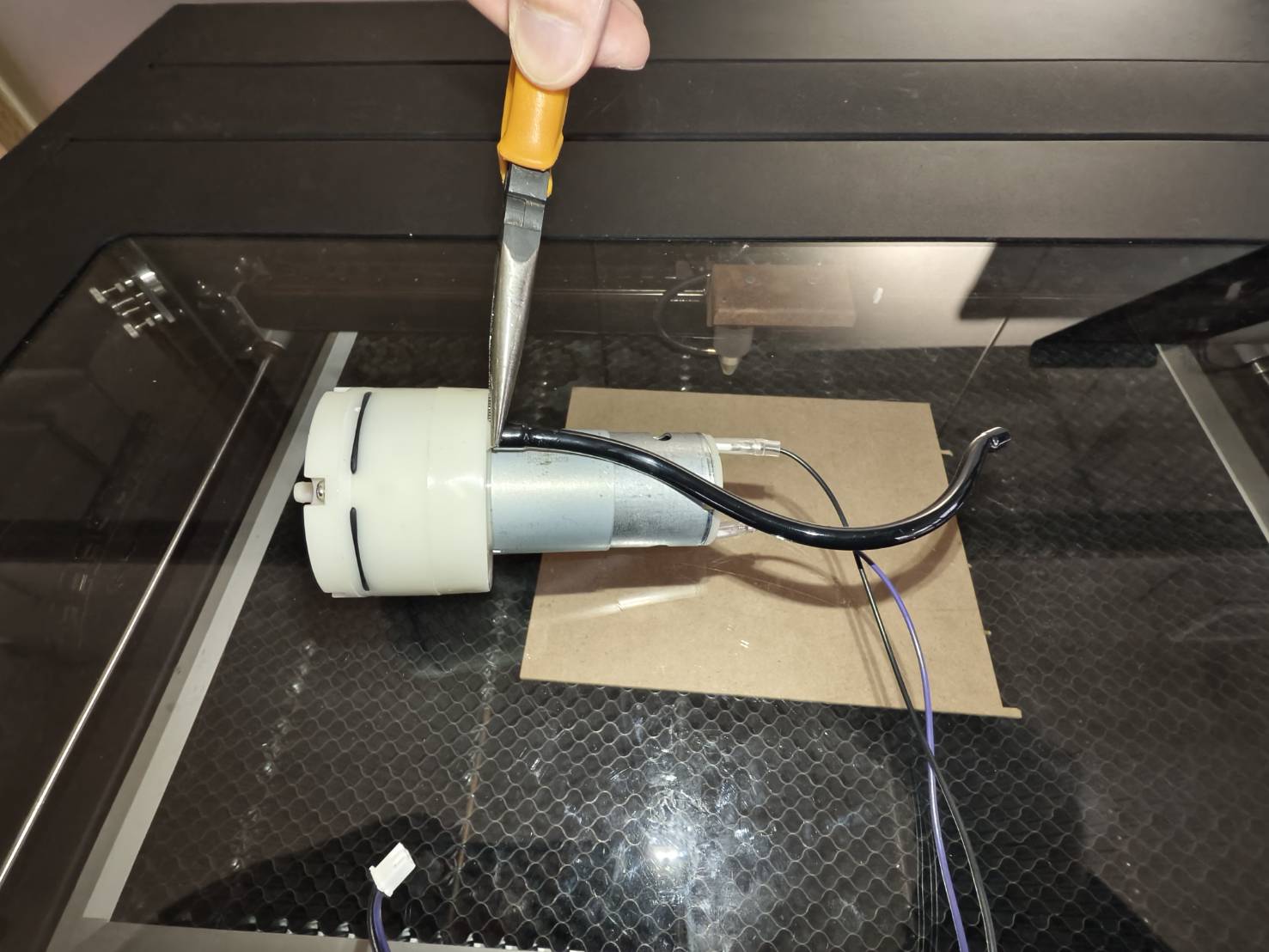

Falls dies schwierig ist, können Sie die Zange verwenden, um den Luftschlauch vorsichtig zu weiten.

Schritt 10

Setzen Sie die Luftpumpe in die Maschine ein und schließen Sie den Luftschlauch am Boden der Maschine an.

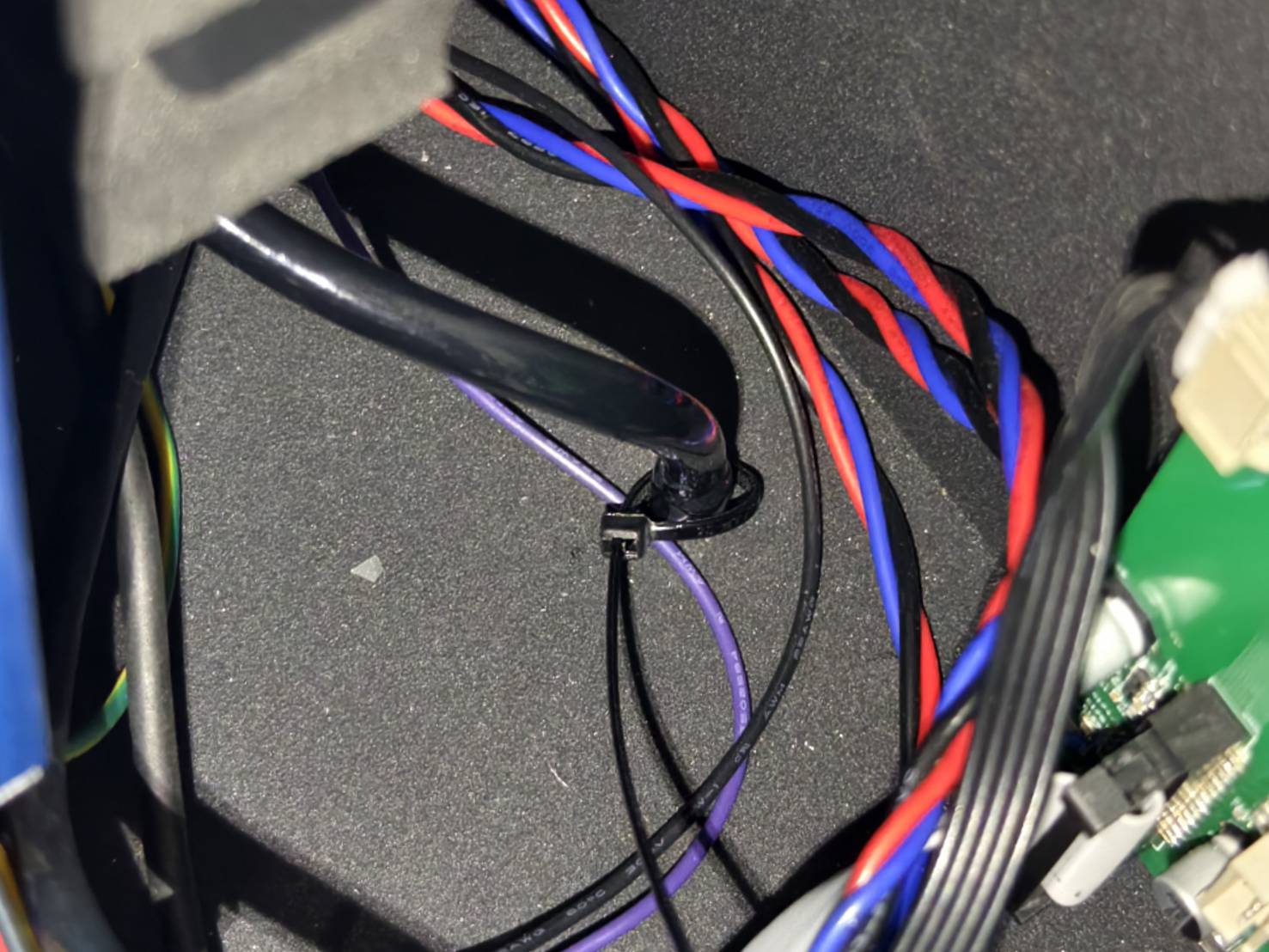

Wenn der Luftschlauch beim Anschließen locker ist, empfiehlt es sich, einen Kabelbinder anzubringen.

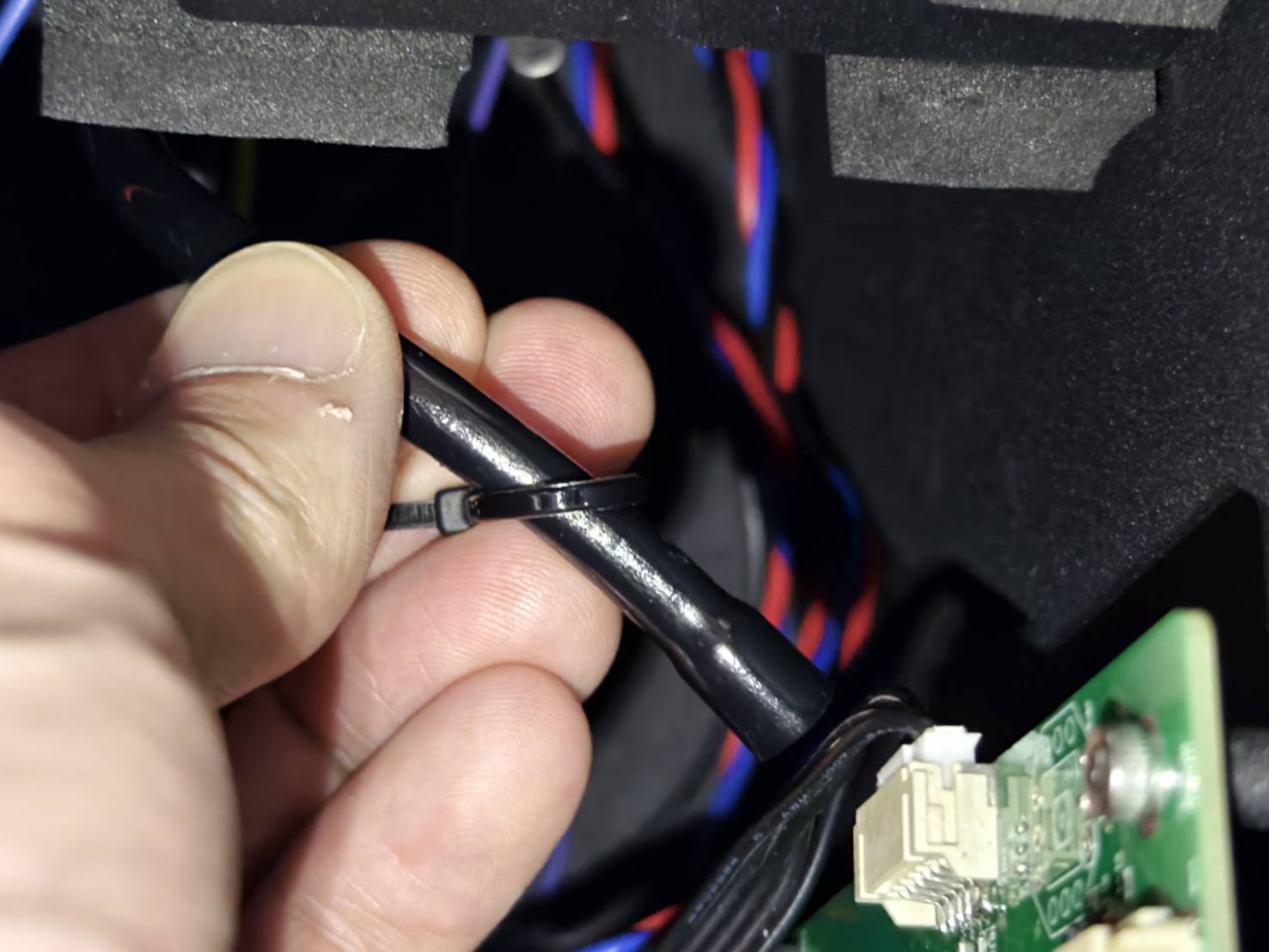

• Setzen Sie den Kabelbinder zunächst locker auf den Schlauch.



• Verbinden Sie den Luftschlauch mit dem Kabelbinder am unteren Ende.



• Ziehen Sie den Kabelbinder fest an.

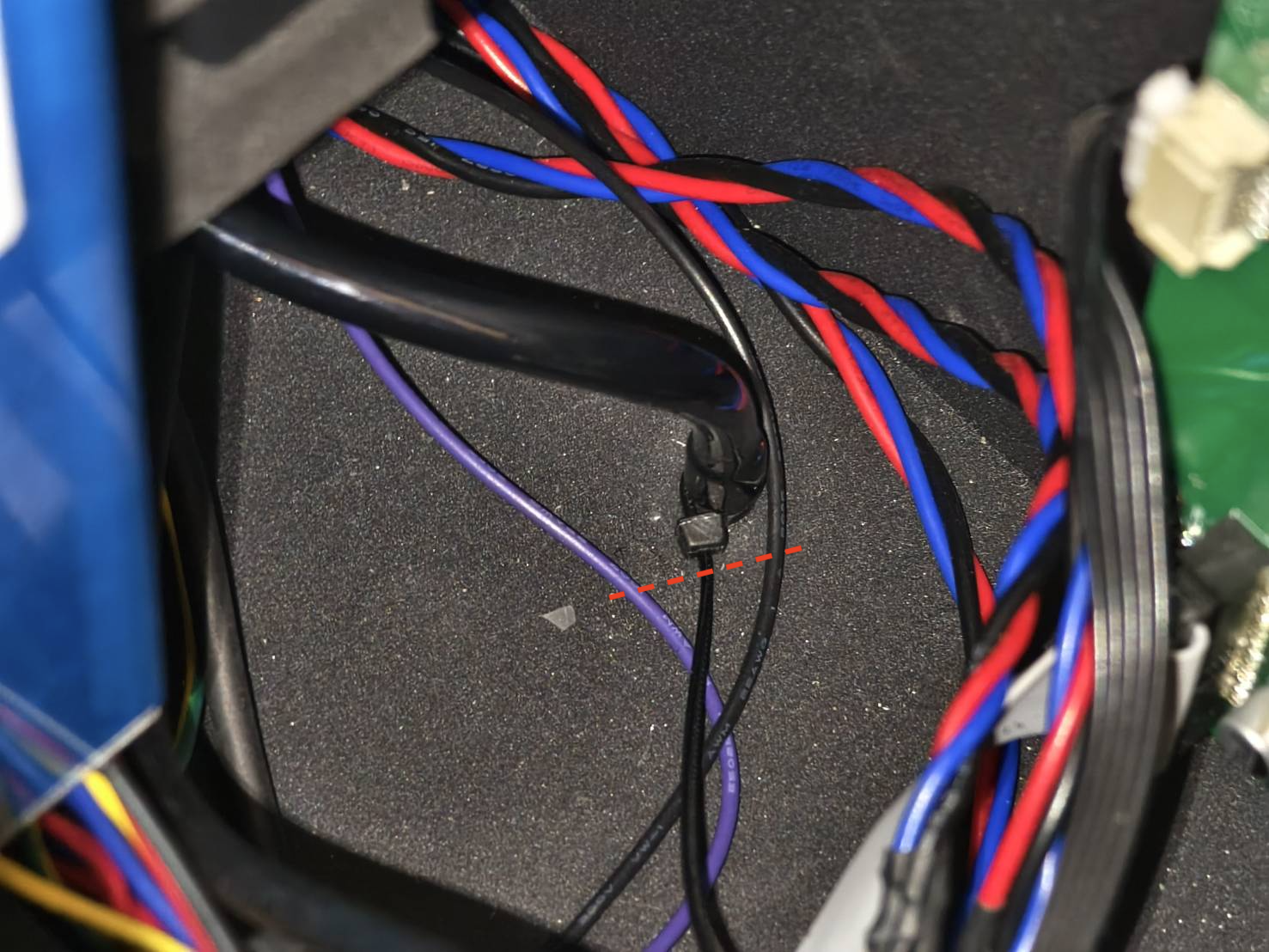

• Schneiden Sie das überstehende Ende ab.


Schritt 11

Befestigen Sie die Luftpumpe an der Maschine, indem Sie die Schrauben eindrehen.

Schritt 12

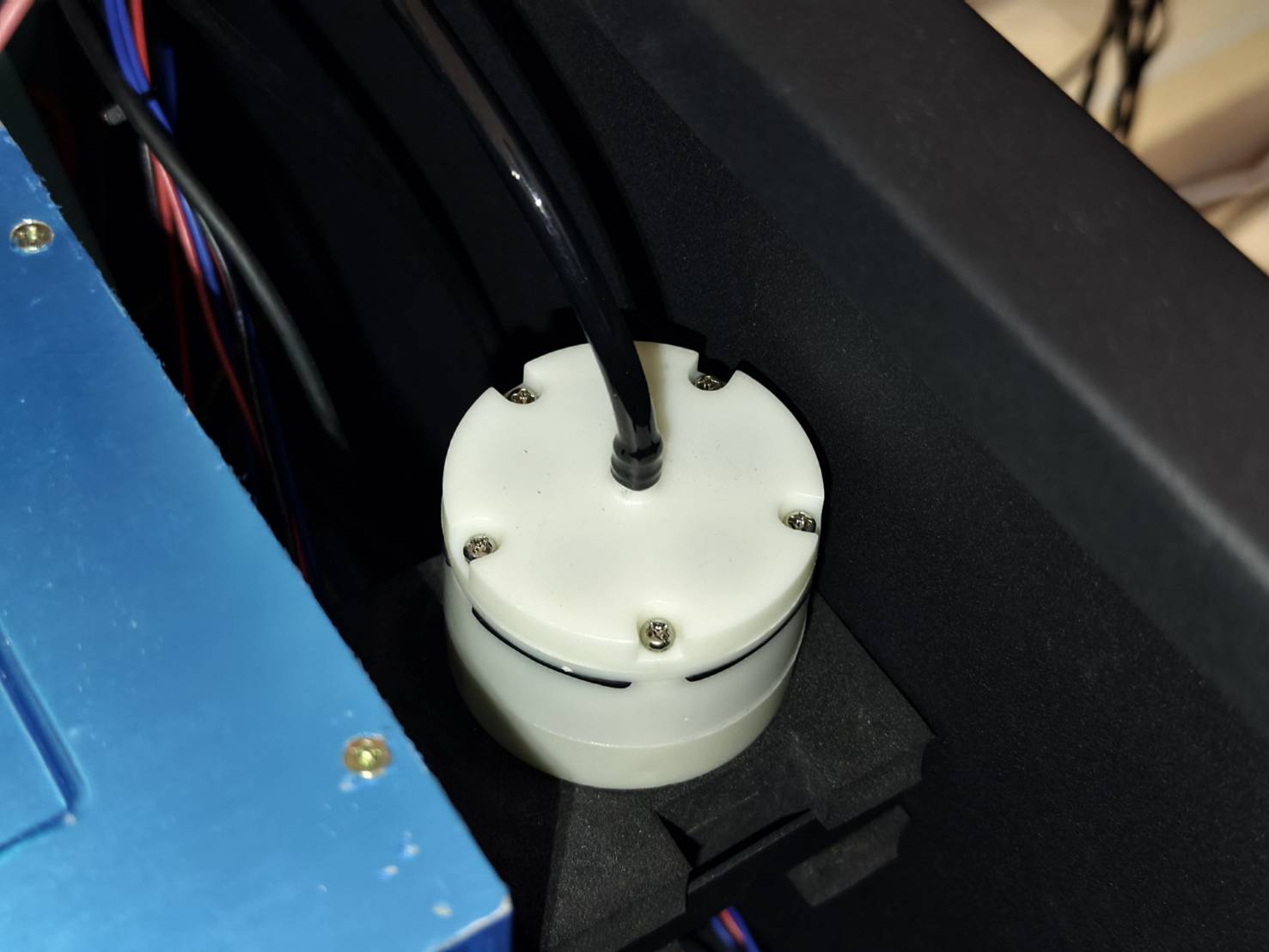

Verbinden Sie den Luftschlauch mit der Oberseite der Luftpumpe.

Schritt 13

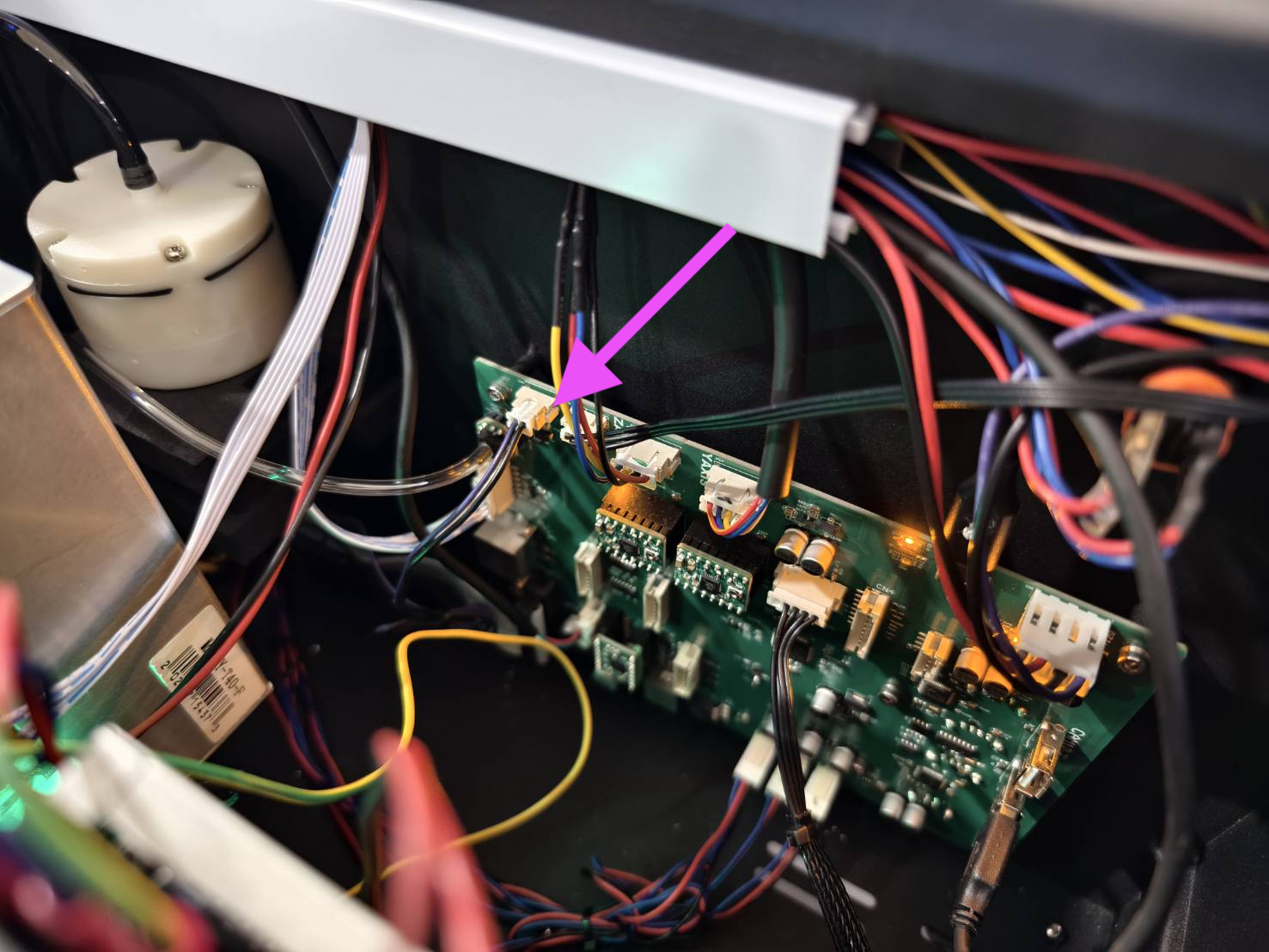

Stecken Sie das Kabel der Luftpumpe auf der Hauptplatine ein.
(Wenn sich Ihre Hauptplatine von den unten gezeigten Fotos unterscheidet, überprüfen Sie bitte den Schaltplan um die korrekte Kabelposition zu ermitteln.)

Schritt 14

Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.

Schritt 15

Schalten Sie die Maschine ein und führen Sie einen Luftstromgeschwindigkeitstest durch.
Liegt Ihr Wert außerhalb des Normalbereichs, lesen Sie bitte den Artikel zur Fehlerbehebung.
#913 Erkennung eines abnormalen Luftstroms

Demonstration:
