Beambox II - Anleitung zum Austausch von Kameramodul, Flammensensor und Kamera-LED-Platine

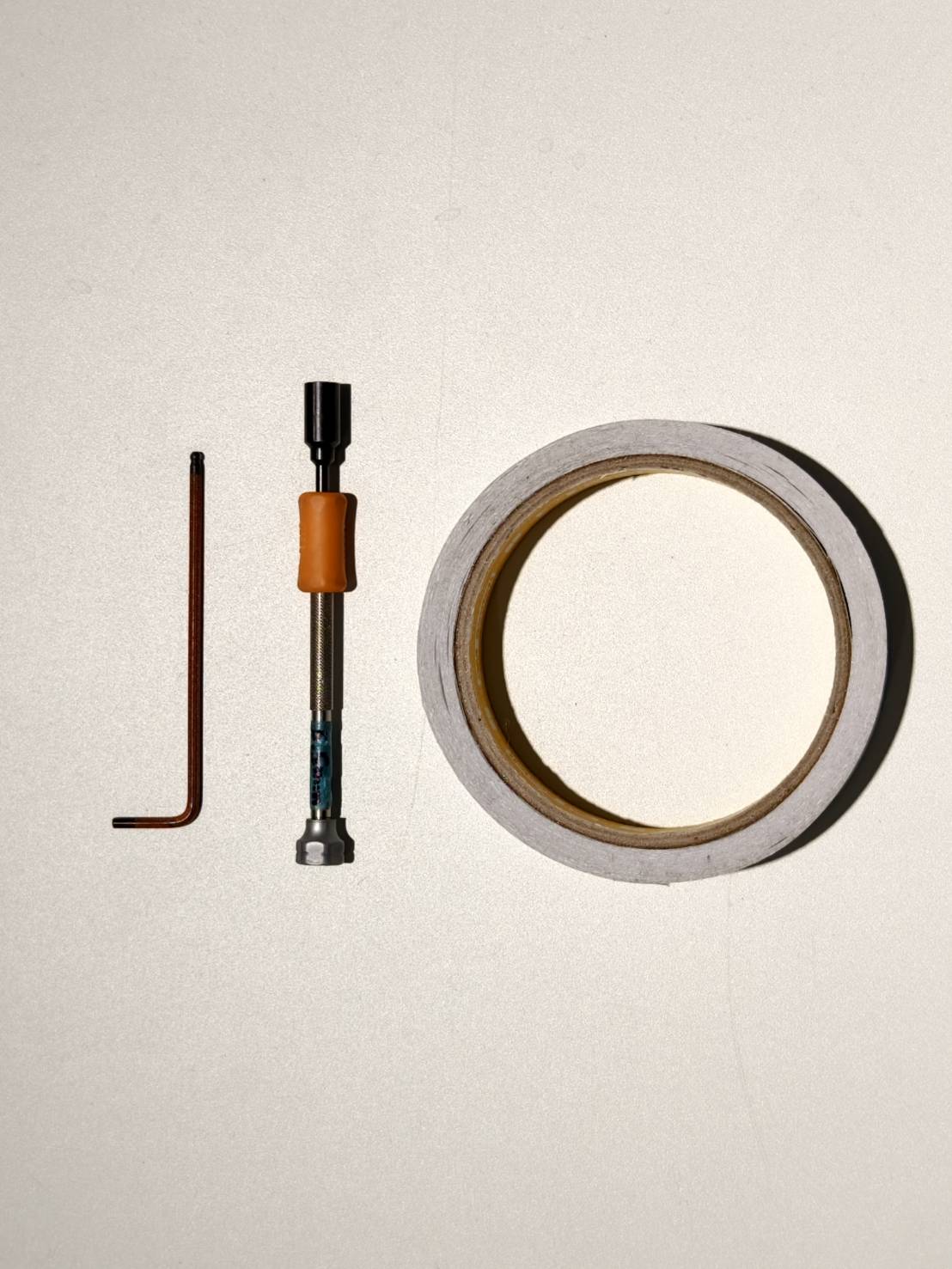

Werkzeuge

Schritt 1

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.

Schritt 2

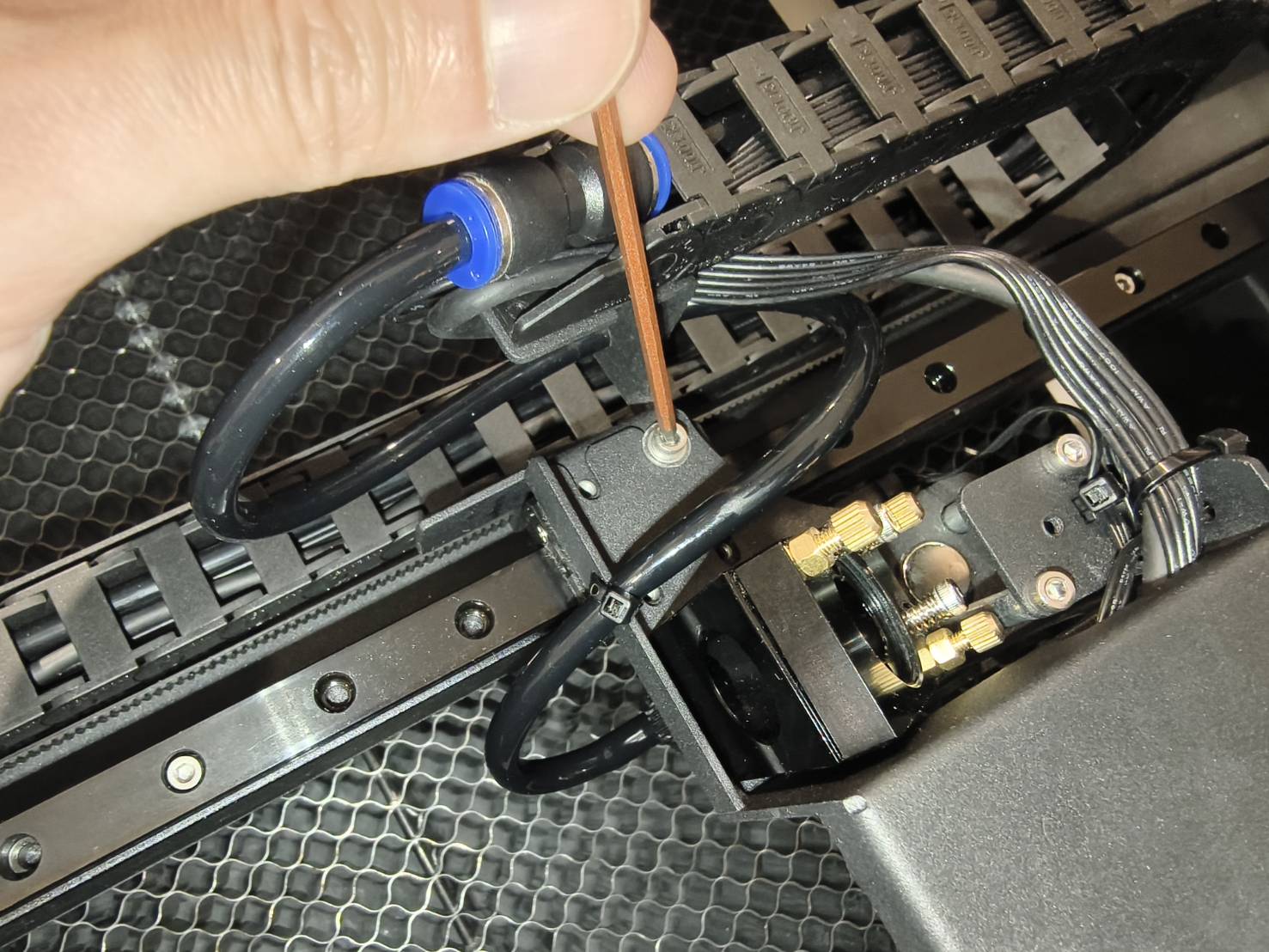

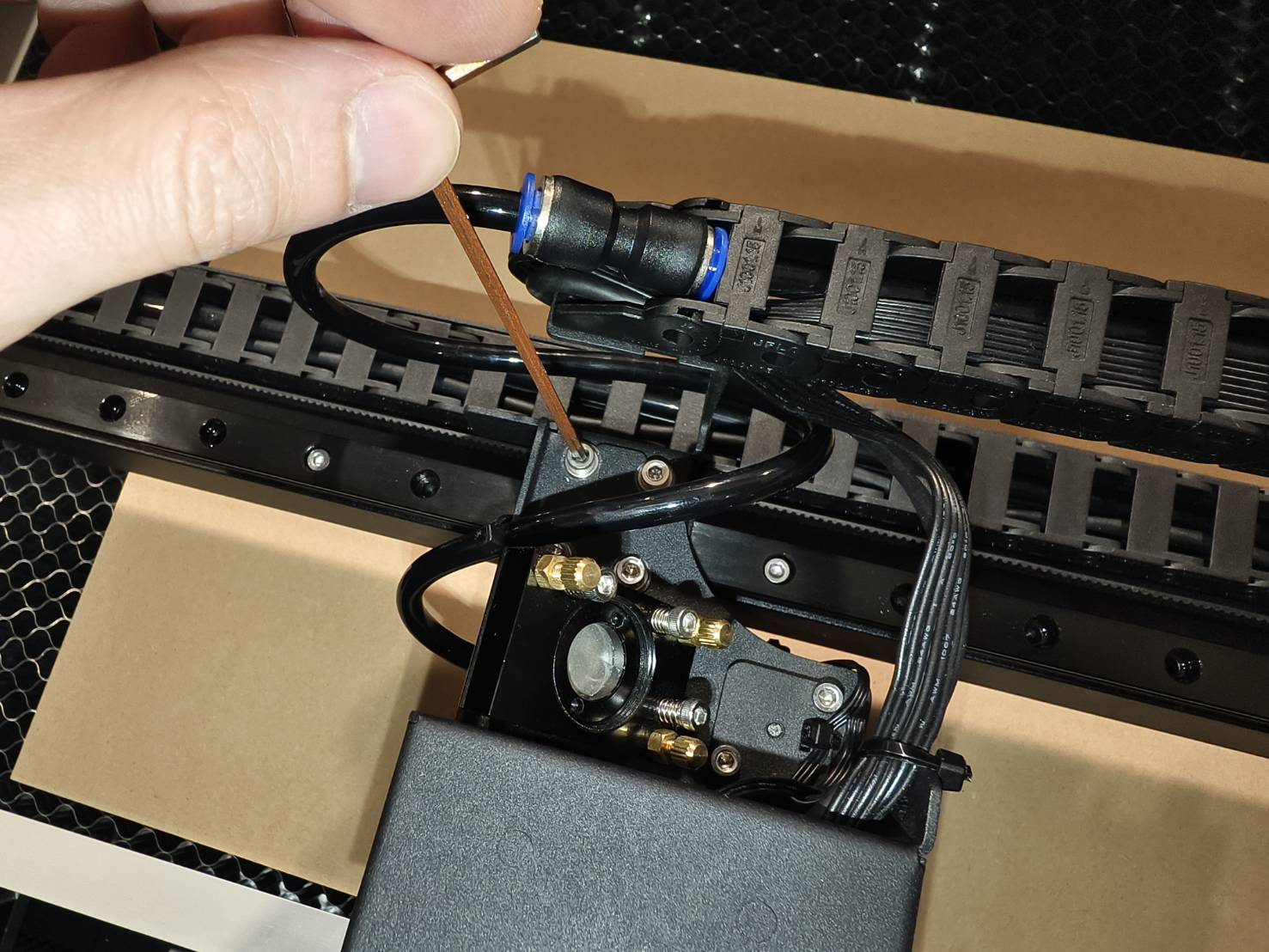

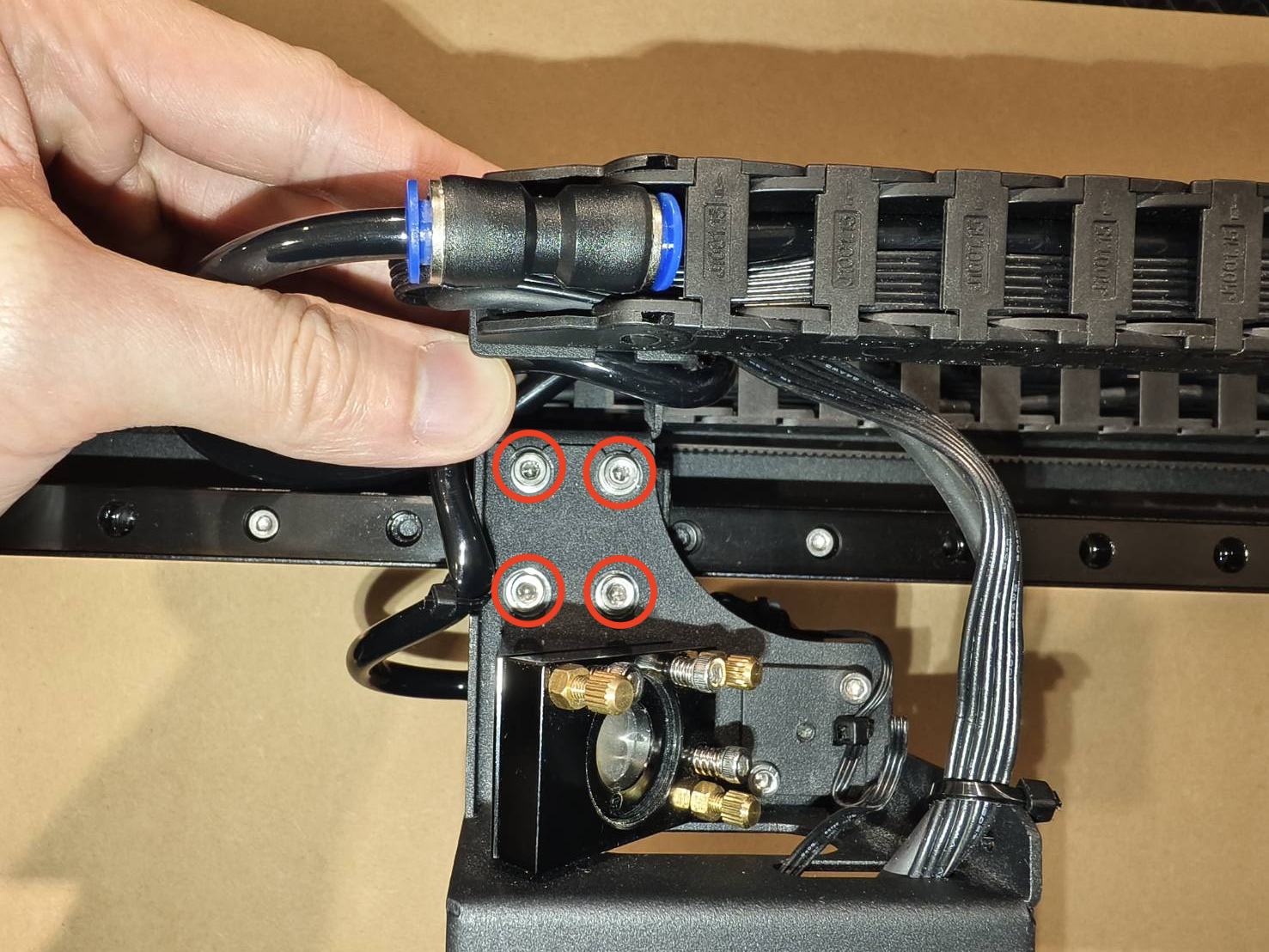

• Öffnen Sie die Abdeckung und lösen Sie diese Schrauben. (2,5 mm Inbus, 4 Stück)

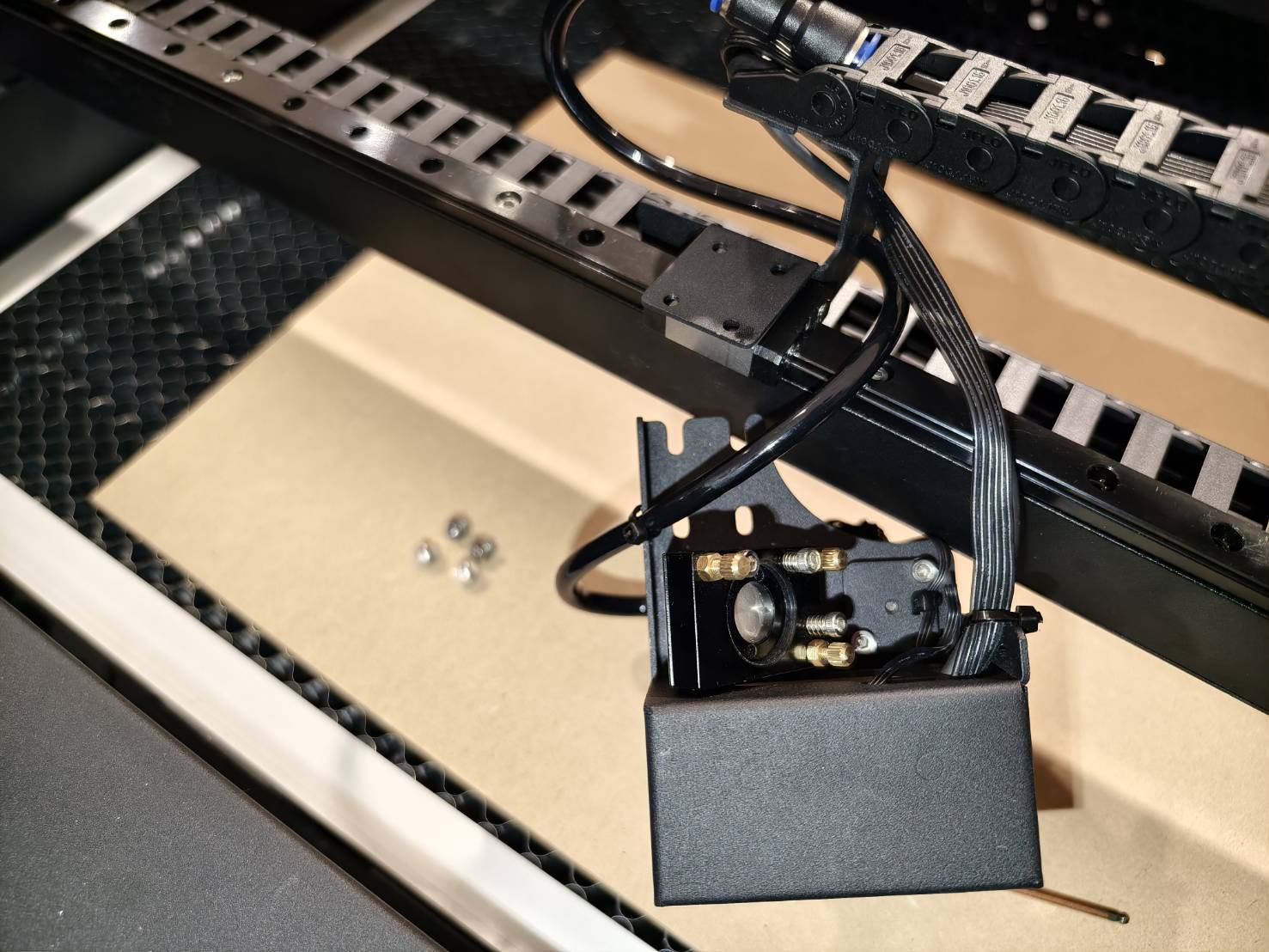

• Anschließend kann die Laserkopfeinheit vom System demontiert werden.

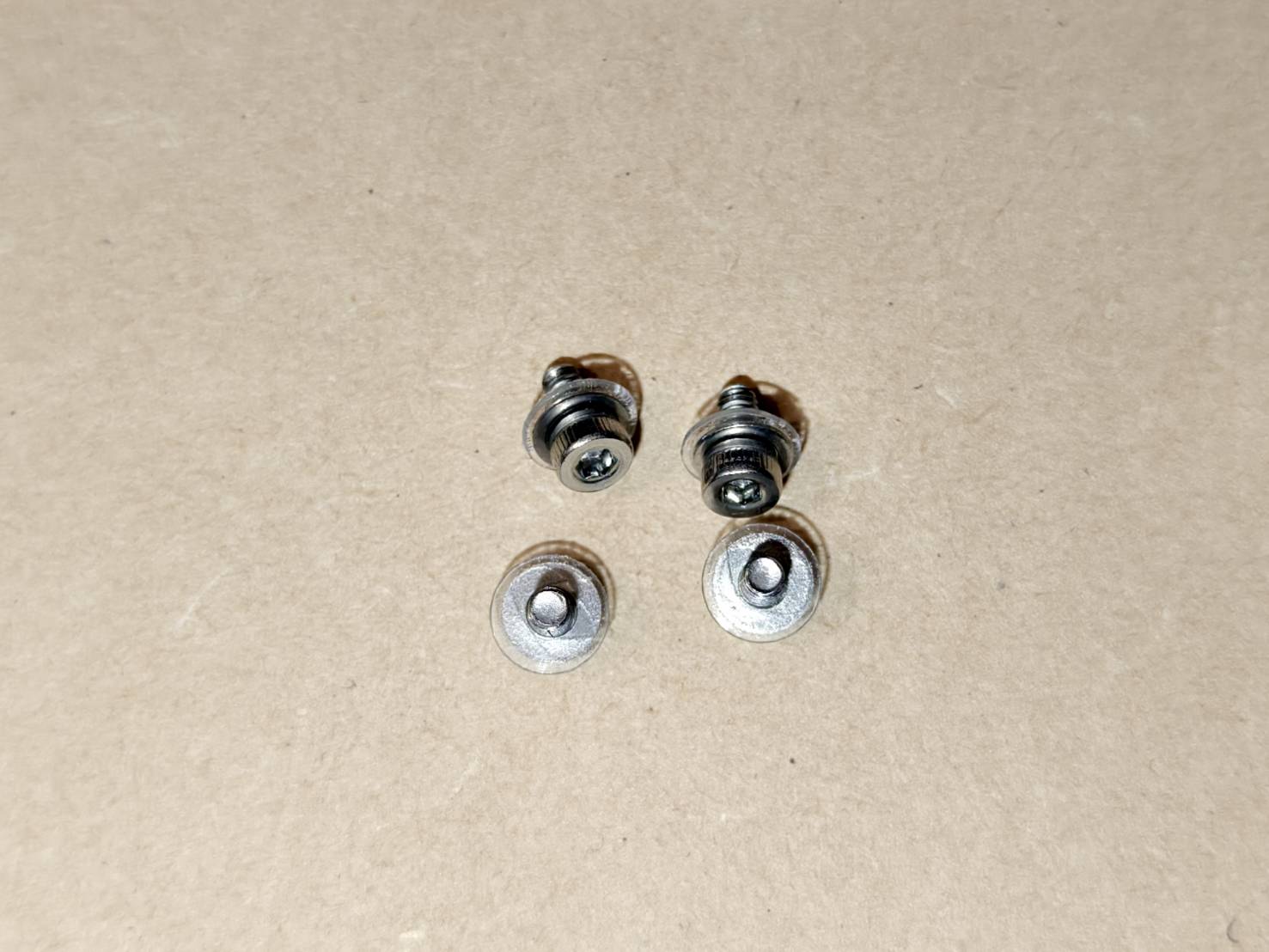

  Bewahren Sie die Schrauben und Unterlegscheiben sorgfältig für die spätere Verwendung auf.



Schritt 3

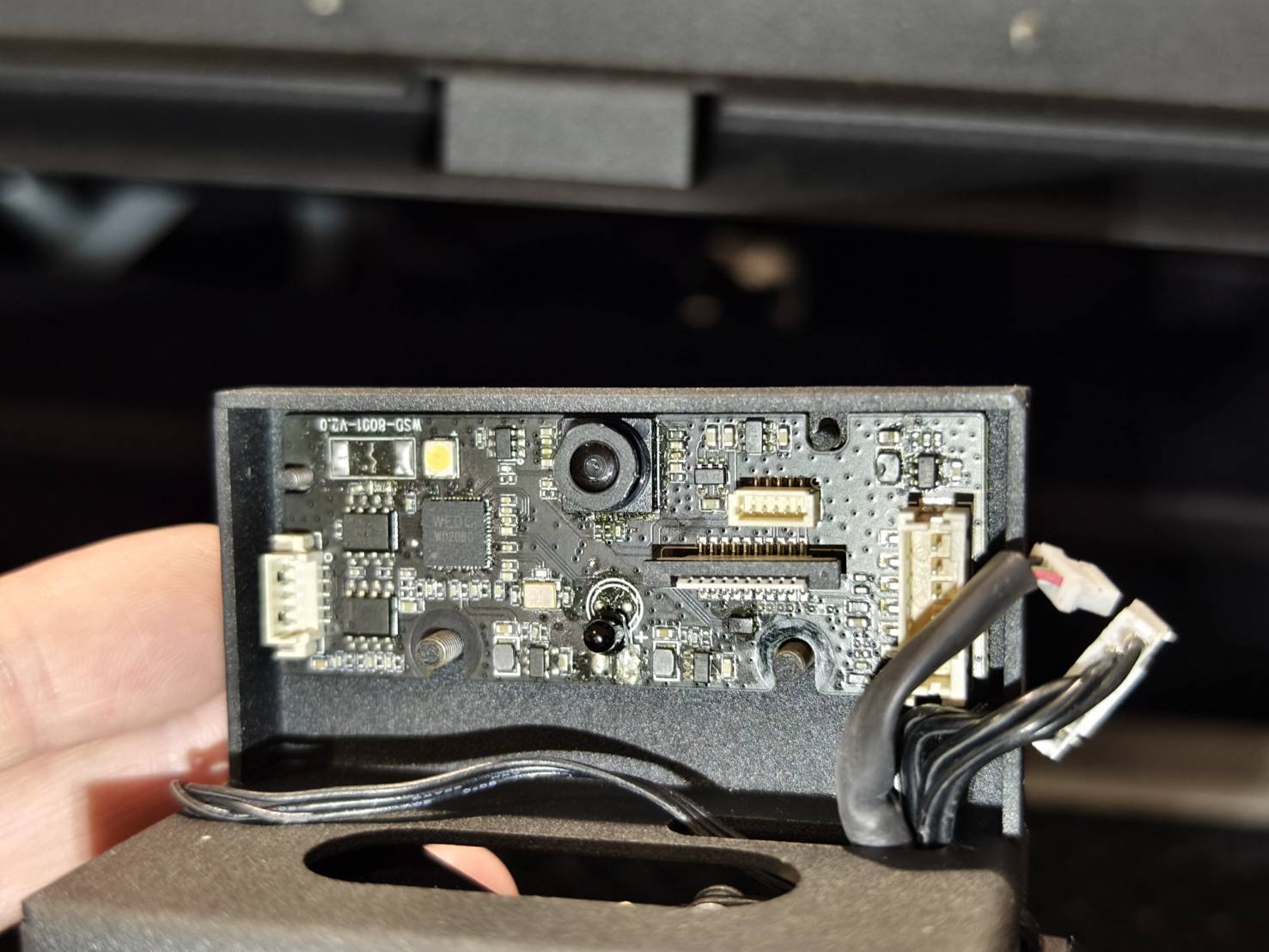

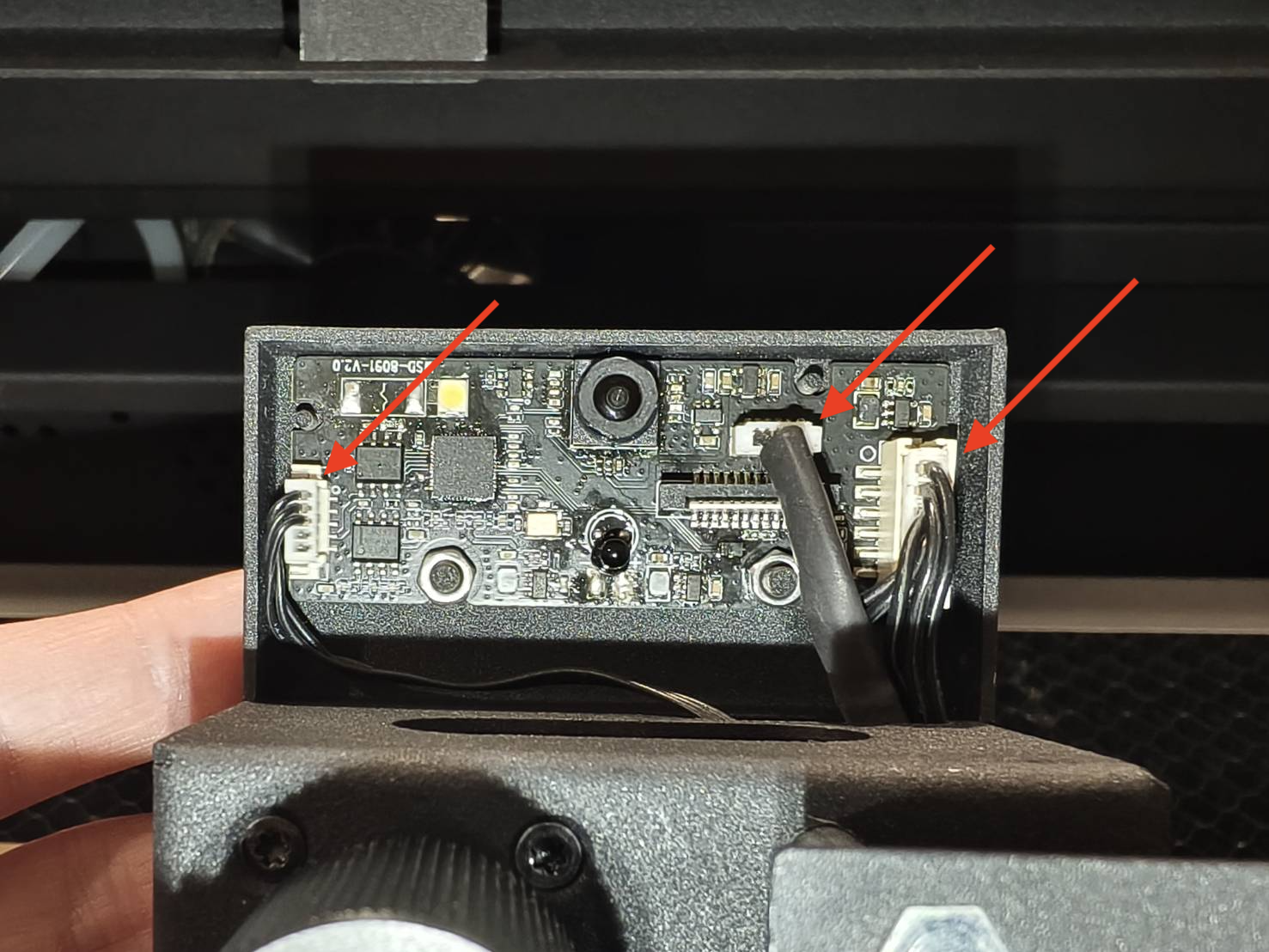

Trennen Sie die Kabelverbindungen auf der Platine.

Schritt 4

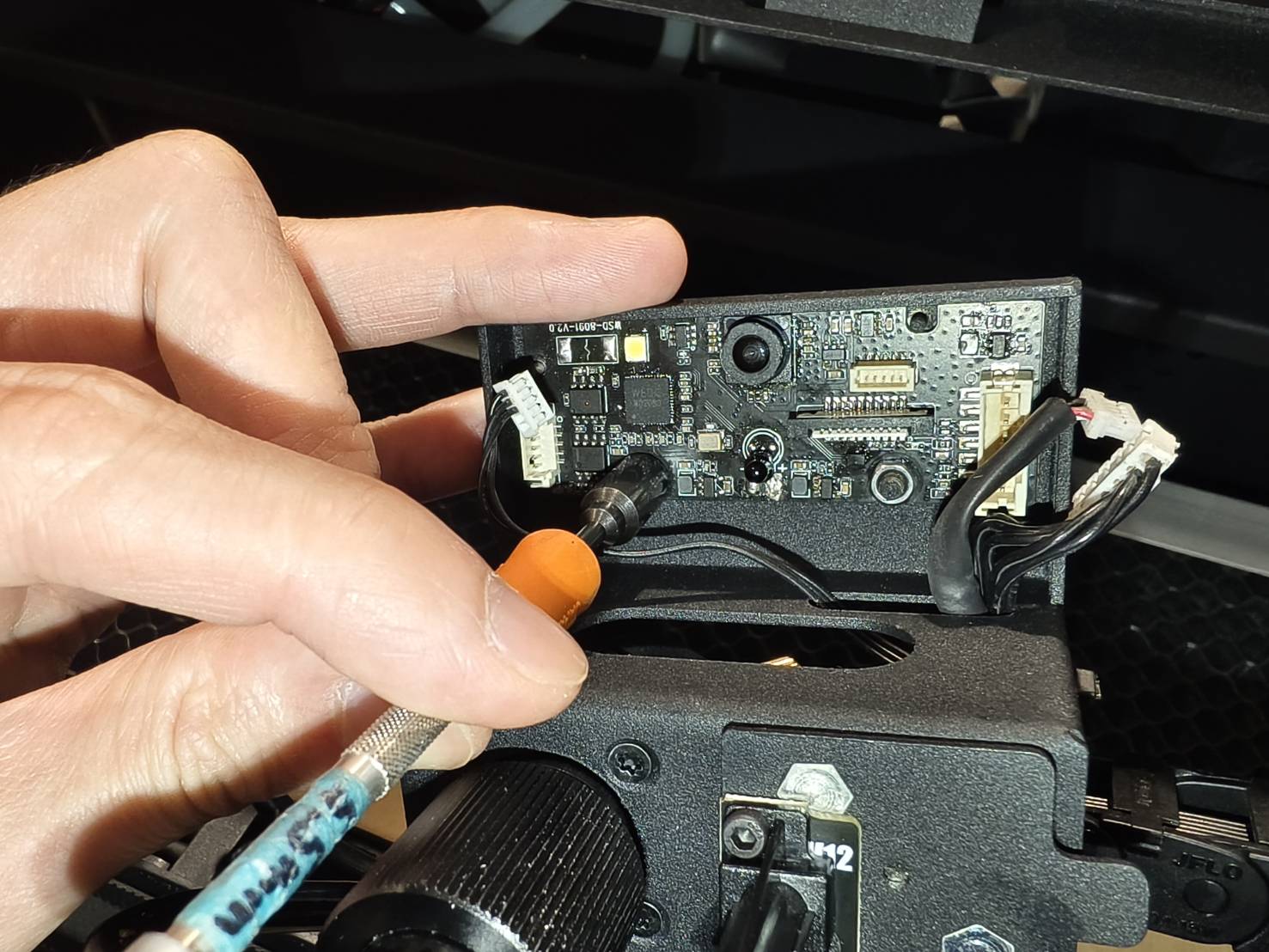

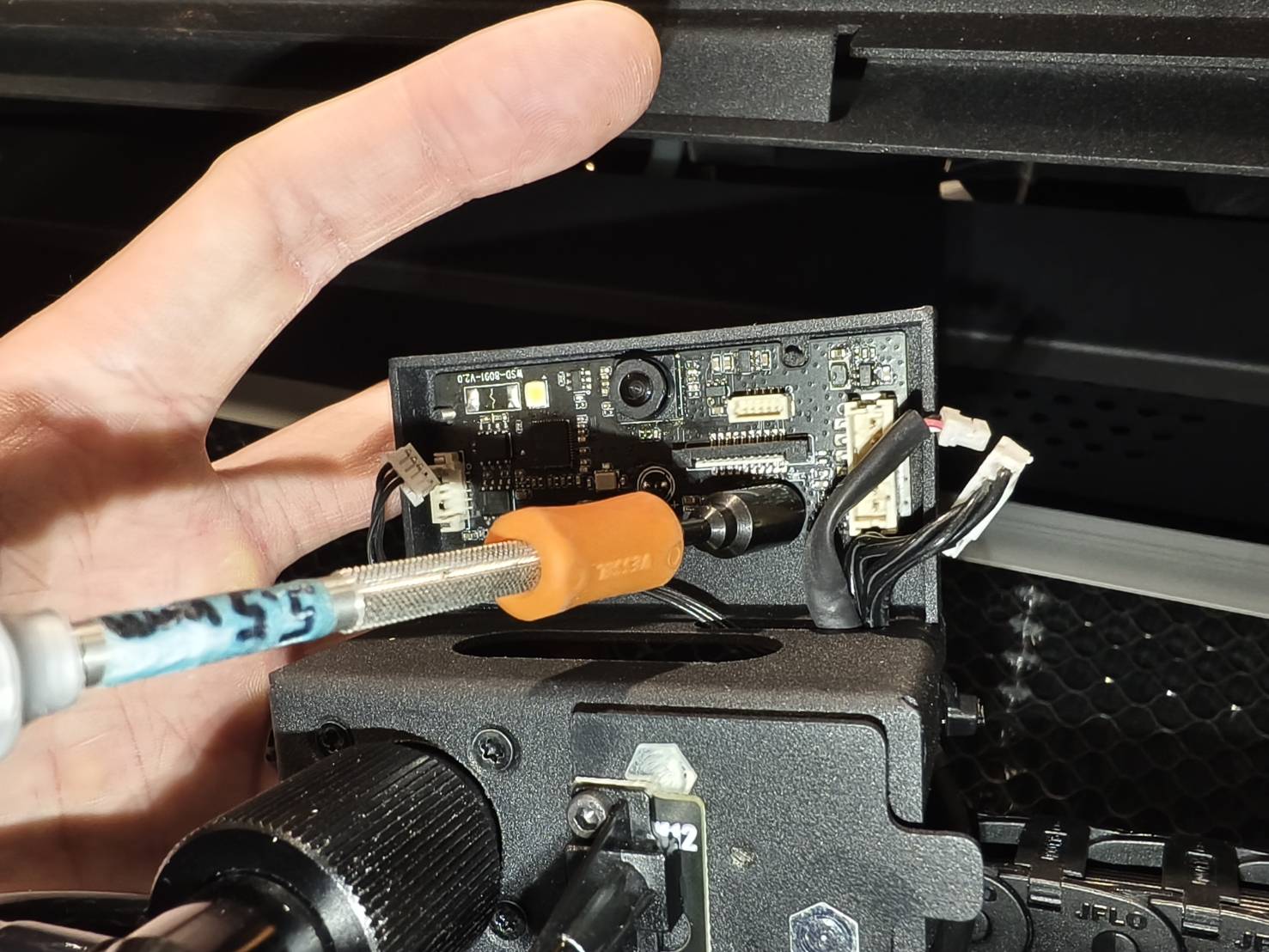

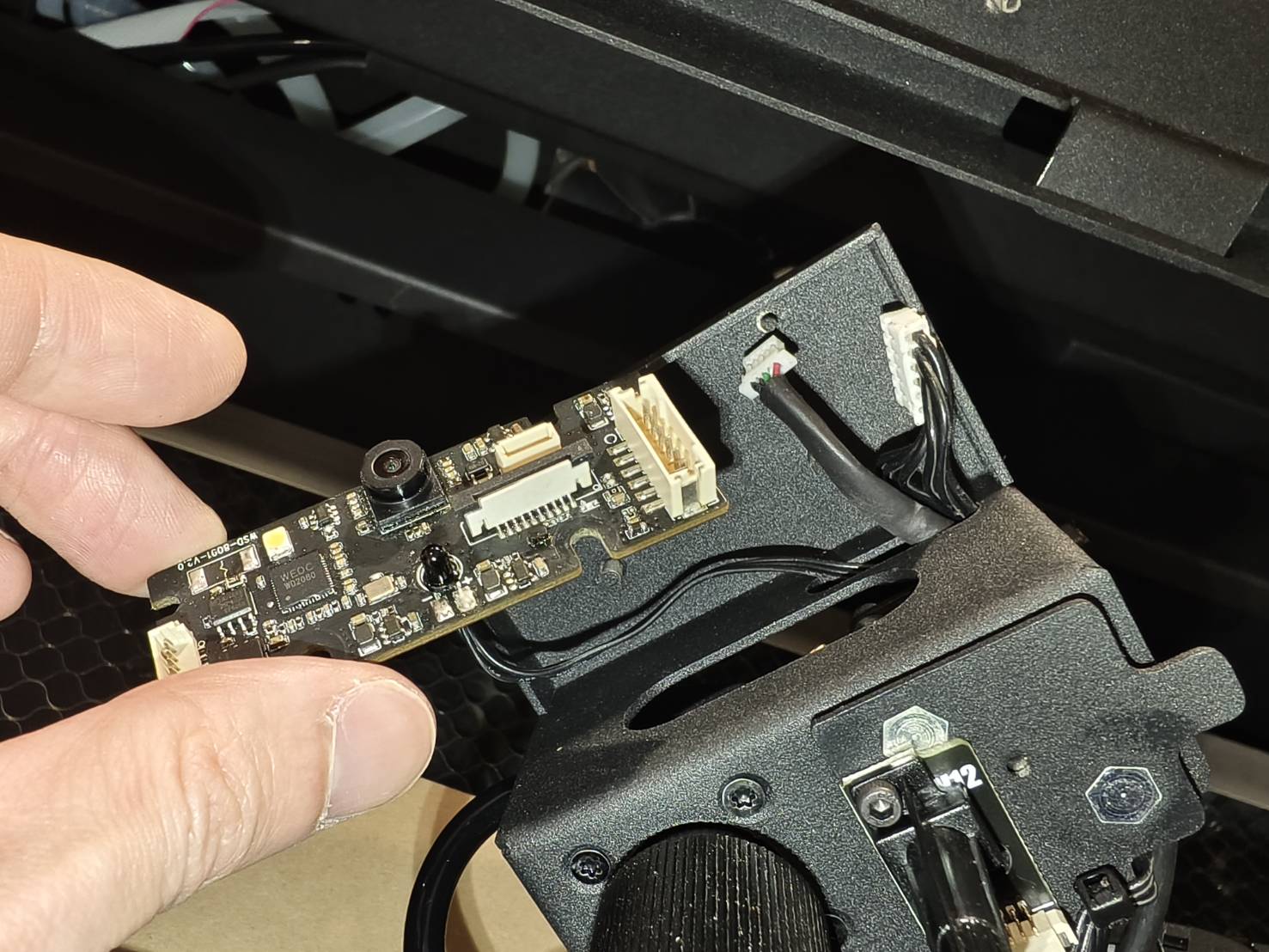

• Entfernen Sie die Muttern der Platine an der Laserkopfeinheit.

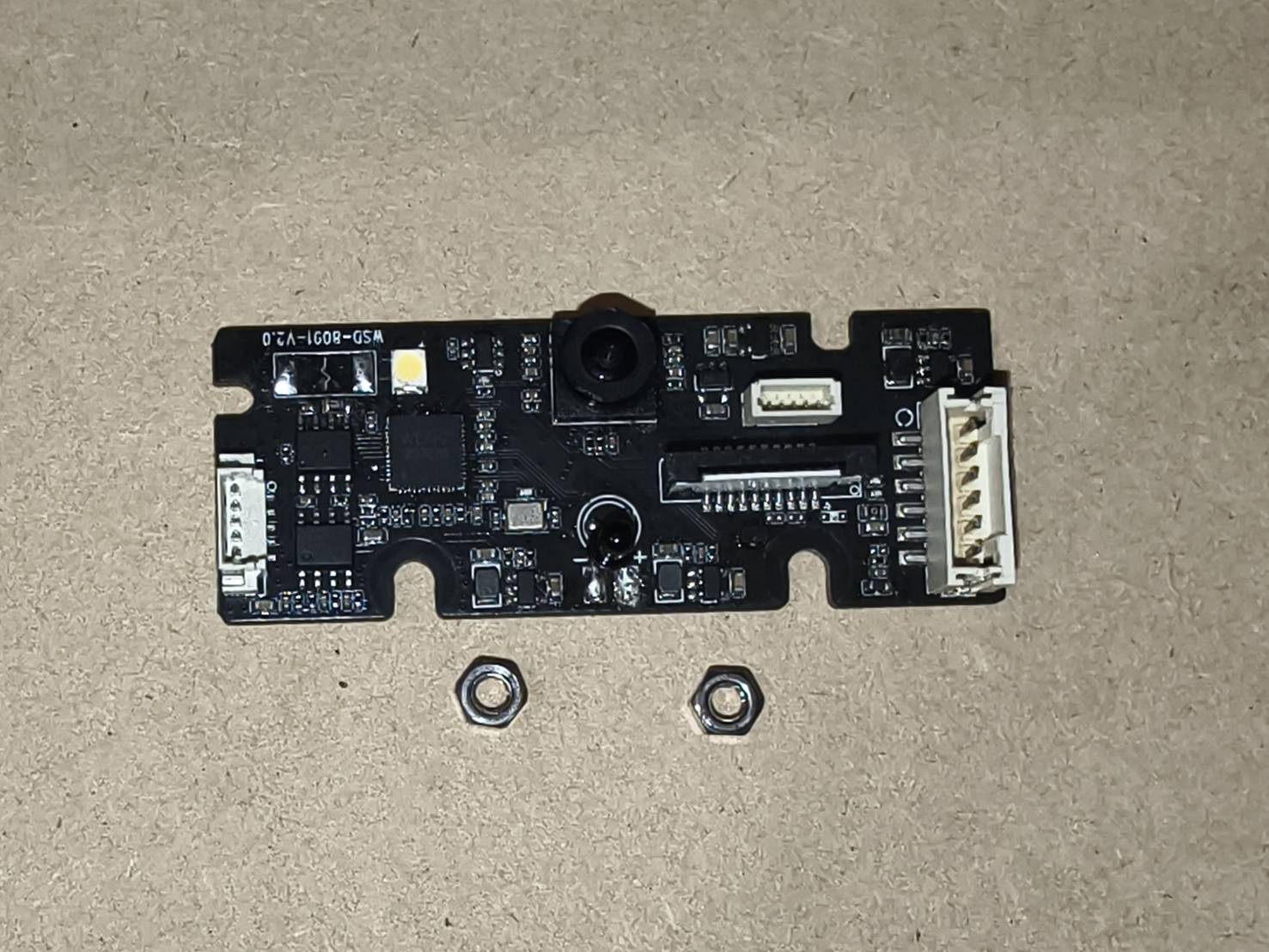

• Die Platine kann nun vollständig aus dem System entfernt werden.


Schritt 5

Installieren Sie die neue Platine.

Schritt 6

Stecken Sie die Kabel wieder ein.

Schritt 7

Bauen Sie die Laserkopfeinheit wieder zusammen.
(Die Laserkopfeinheit befindet sich beim Verschrauben oben)

Schritt 8

Schalten Sie das Gerät ein, um den Strahlengang zu überprüfen und gegebenenfalls auszurichten.
Bitte nutzen Sie den folgenden Link, um eine Überprüfung des Strahlengangs durchzuführen.
Justierung des Strahlengangs

Schritt 9

Bitte folgen Sie diesem Link, um die Erweiterte Kamerakalibrierung.
