Beschreibung
Eine präzise Fokussierung und Kalibrierung kann die Zusammensetzung des Vorschaubildes genauer machen und die Gravurposition mit der Vorschauposition in Übereinstimmung bringen.
Schritt 1
Stellen Sie die korrekte Fokusebene sicher.

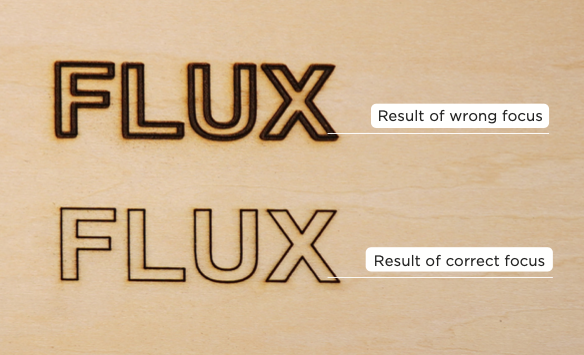

Bei jedem Wechsel des Materials mit unterschiedlicher Dicke müssen Sie den Arbeitstisch absenken und den Autofokus erneut durchführen, um den korrekten Fokus zu gewährleisten. Bei einem falschen Fokus wird der Laserstrahl breiter sein als bei einem korrekten Fokus.
Dickeres Objekt: Bei dickeren Objekten oder bei Verwendung des Drehaufsatzes kann die Kamera die Seite des Objekts erfassen. Nur Objekte in der Fokusebene können präzise zusammengefügt werden. Unscharfe Bilder und ungenaue Überlagerungen aufgrund von Höhenunterschieden sind normal. Achten Sie darauf, bei Verwendung des Drehaufsatzes auf die Oberfläche und den höchsten Punkt des Gravurmaterials zu fokussieren.
Schritt 2
Kalibrieren Sie die Kamera- und Gravurposition, um eine präzise Gravur sicherzustellen.
(Nach Einwirkung von Transporterschütterungen, Justierung des optischen Weges, Zurücksetzen auf Werkseinstellungen usw. ist eine erneute Kalibrierung erforderlich.)

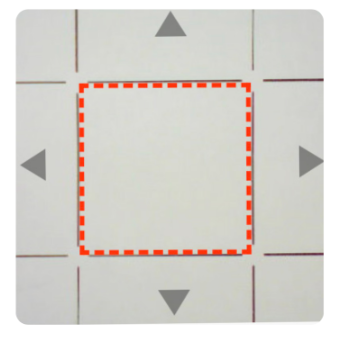

Es gibt zwei Kalibrierungsziele:
a. Das rote Quadrat muss sich in der Mitte des Kalibrierungsfensters befinden.
b. Die Außenkante des roten Quadrats muss mit dem mittleren Quadrat der Rasterlinien ausgerichtet sein.
Überprüfen Sie das Kalibrierungsergebnis: Zeichnen Sie ein Quadrat bei (X,Y) = (77,5mm, 77,5mm) mit einer Breite W und Höhe H von 25mm und stellen Sie sicher, dass das Quadrat mit dem mittleren Quadrat der Rasterlinien übereinstimmt.
Falls es nicht passt, fokussieren Sie das Papier erneut und kalibrieren Sie die Kamera neu kalibrieren
Schritt 3
Wenn nach der Überprüfung der korrekten Fokusebene und der genauen Kamerakalibrierung immer noch eine Abweichung zwischen dem Ergebnis und der Vorschauposition besteht, senden Sie bitte einen Screenshot an Ihren Händler und lassen Sie sich vom technischen Support unterstützen. 5-1 Kundendienst kontaktieren
