Beambox II - Sustitución de la sonda y el cable de enfoque automático

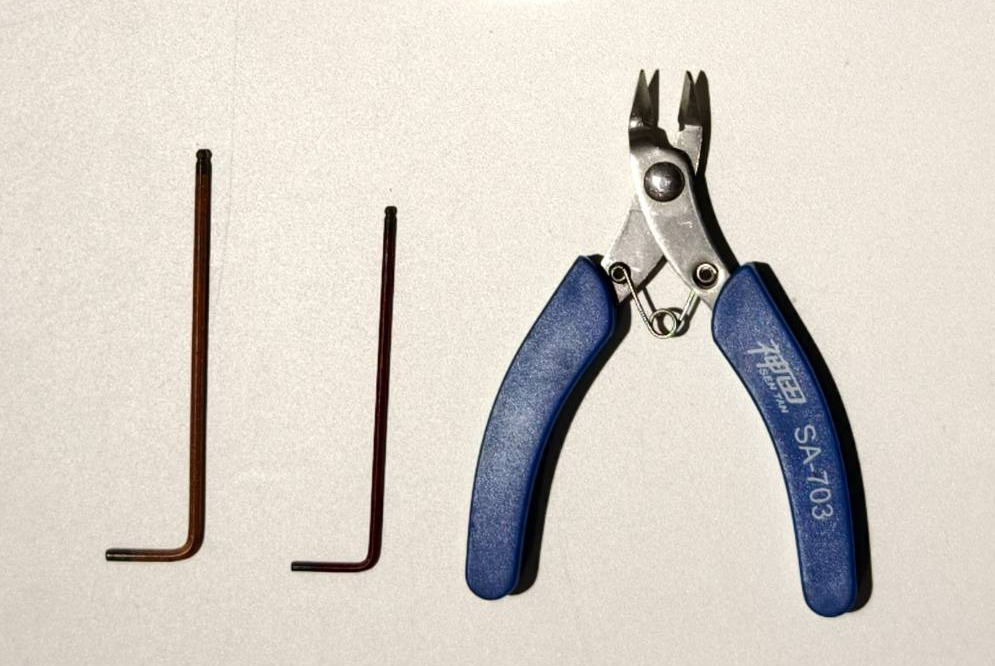

Herramientas

Paso 1

Apague la máquina y desconecte el cable de alimentación.

Paso 2

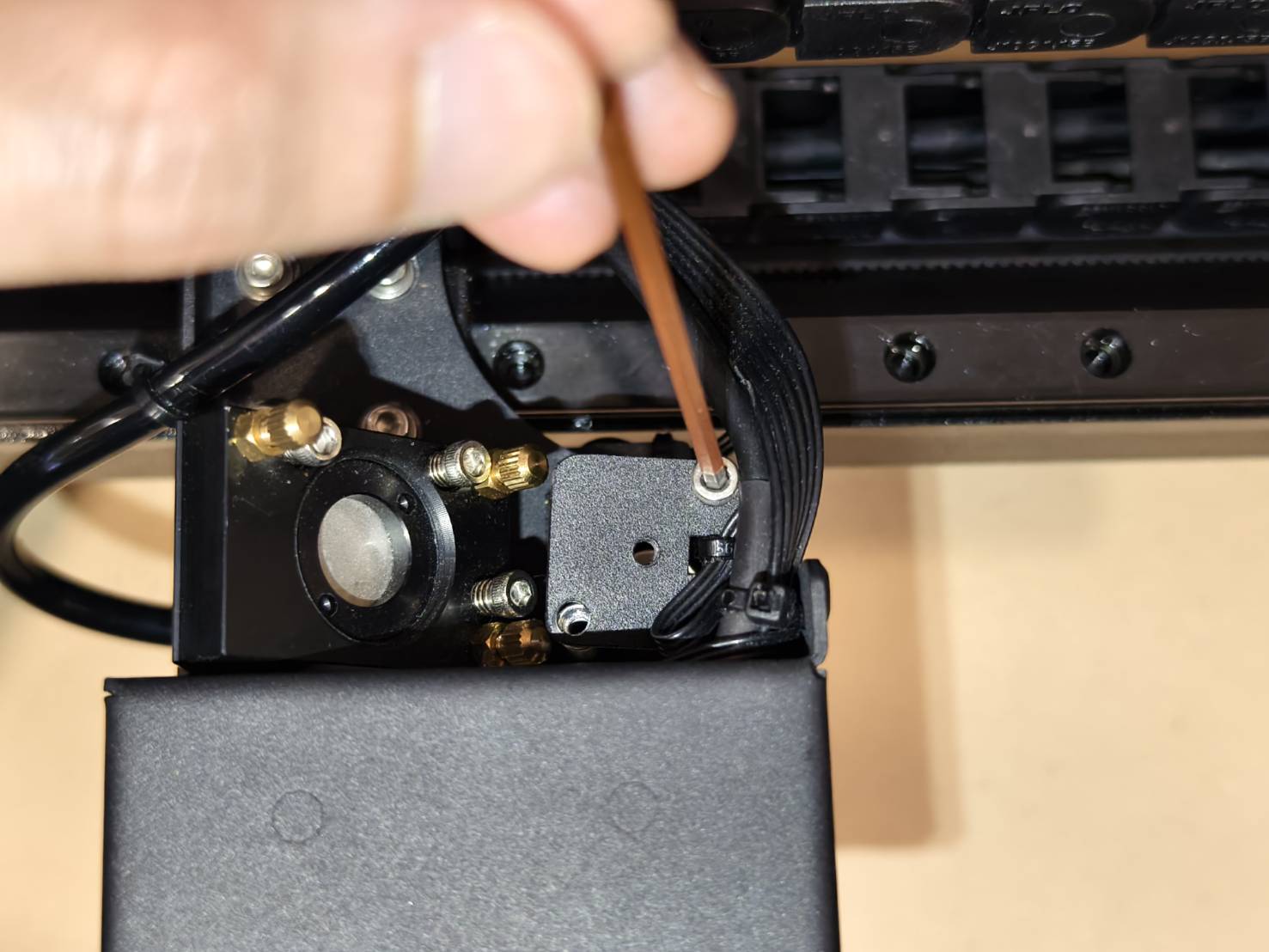

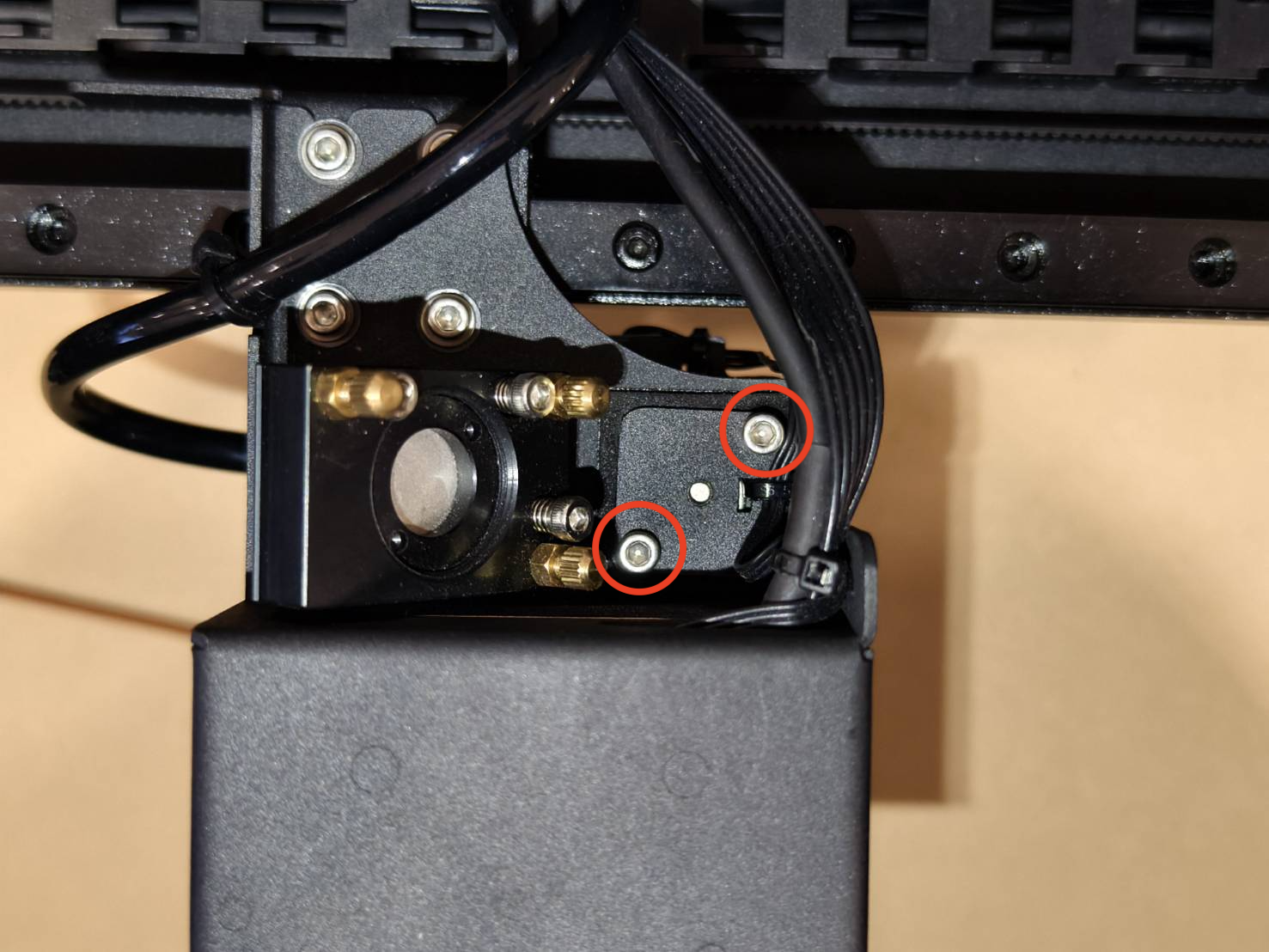

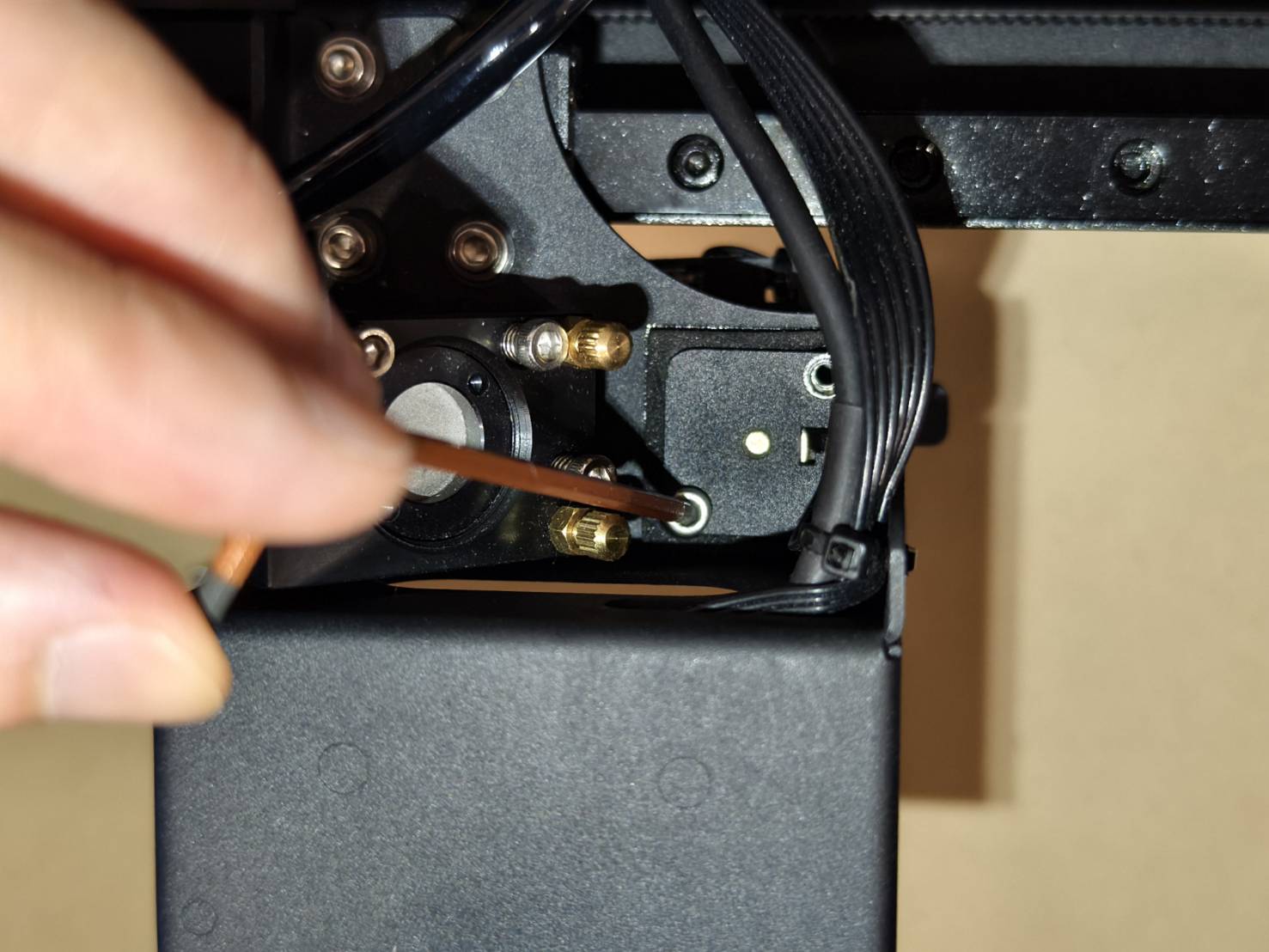

• Abra la cubierta de la puerta para desenroscar estos tornillos. (hexagonal de 2,5 mm x 2 uds.)




• A continuación, el conjunto del sensor de enfoque automático puede desmontarse del sistema.
  Conserve los tornillos de forma segura para su uso posterior.


Paso 3

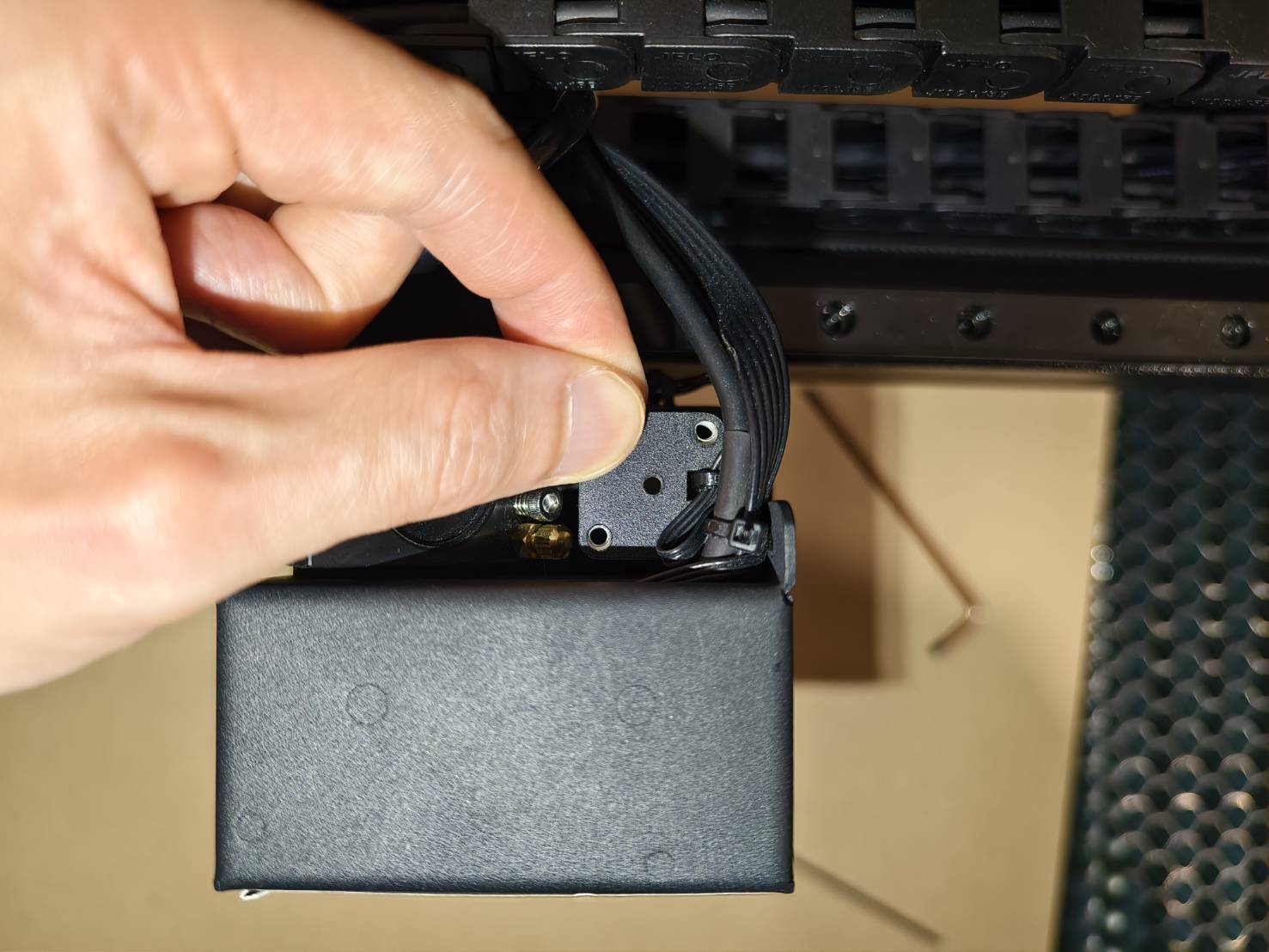

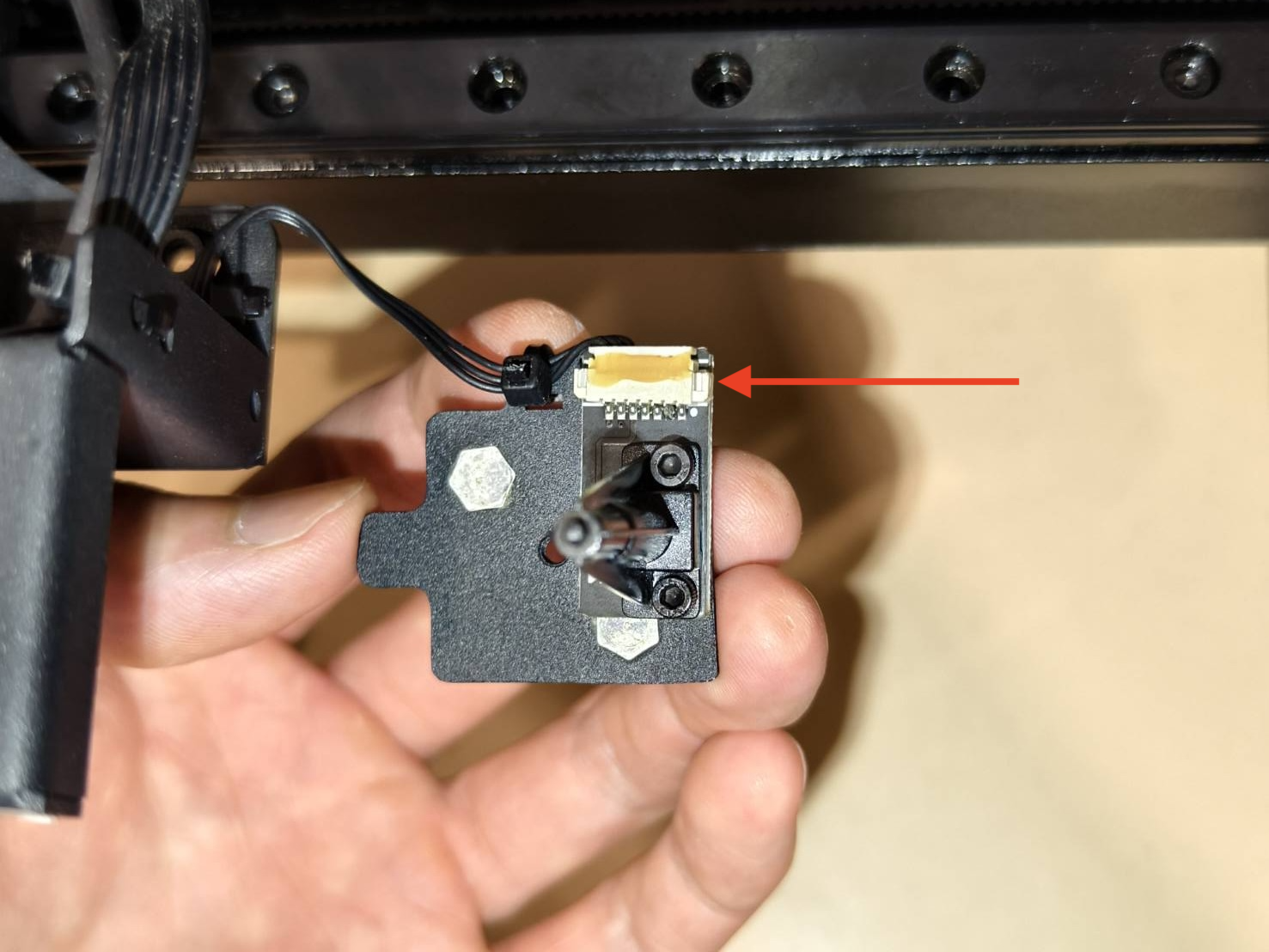

Desconecte los cables de la placa.

Nota: Si solo necesita reemplazar la sonda de enfoque automático, vaya directamente al Paso 5.

Paso 4

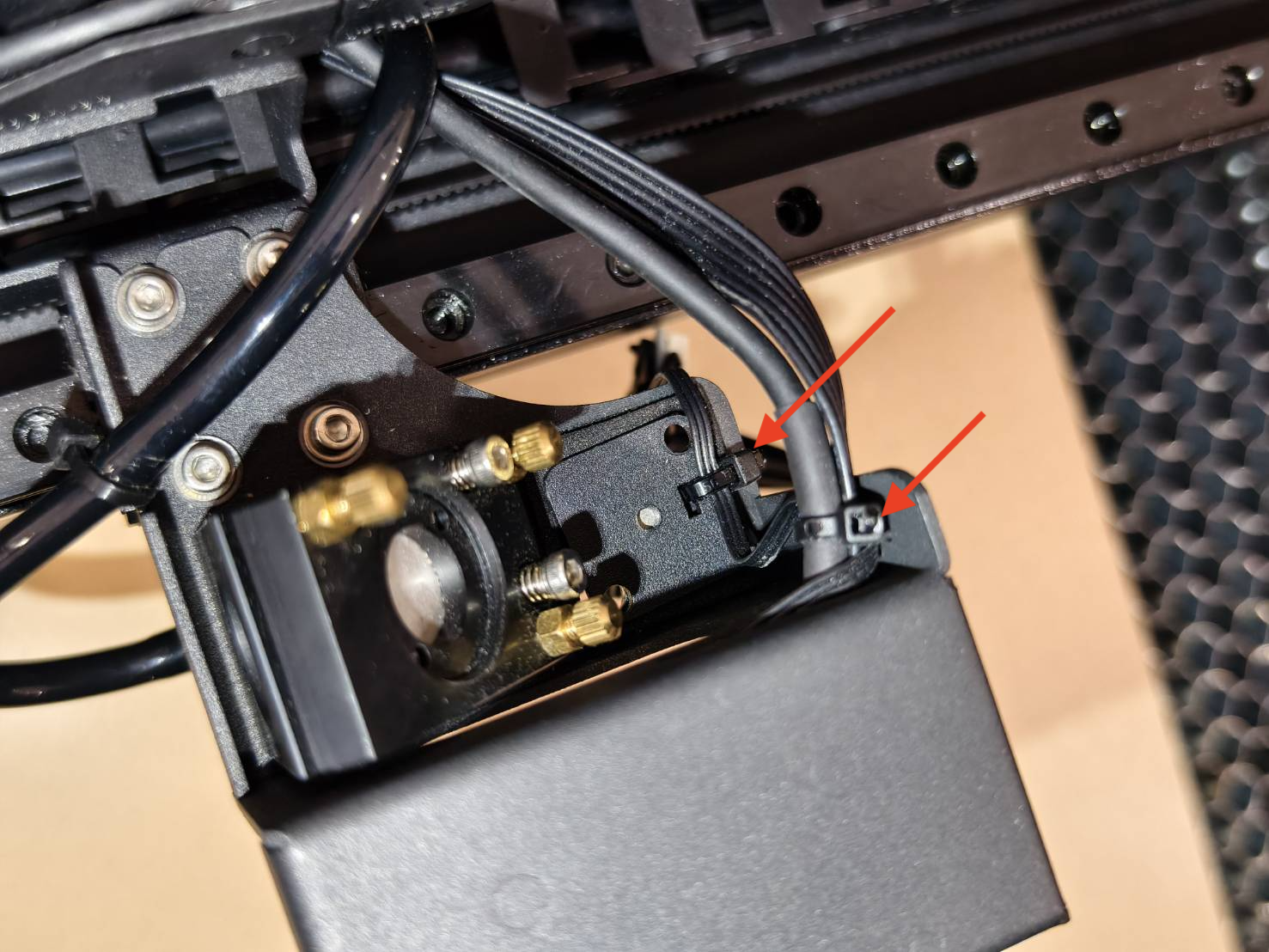

Corte las bridas si las hubiera.

Paso 5

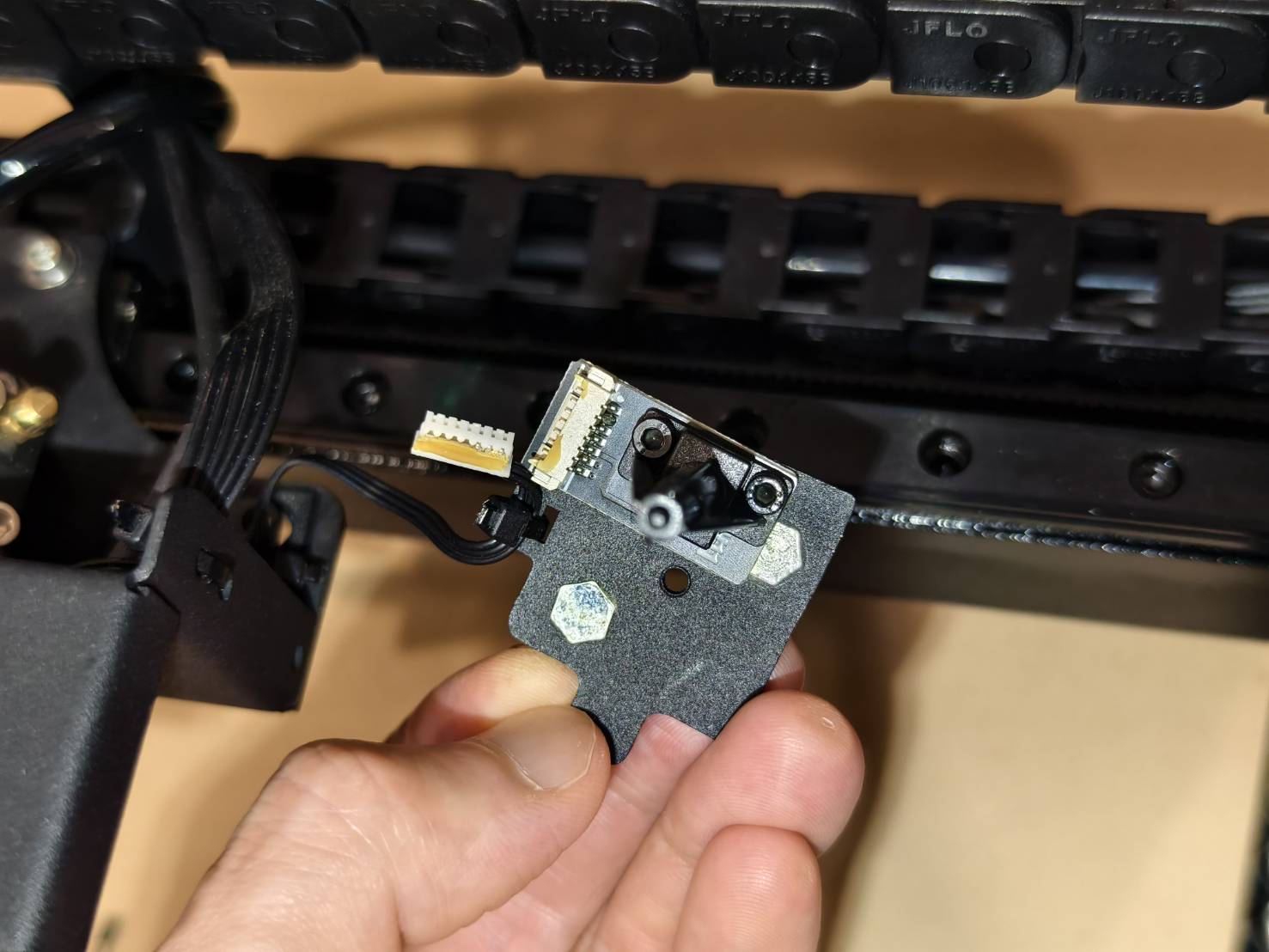

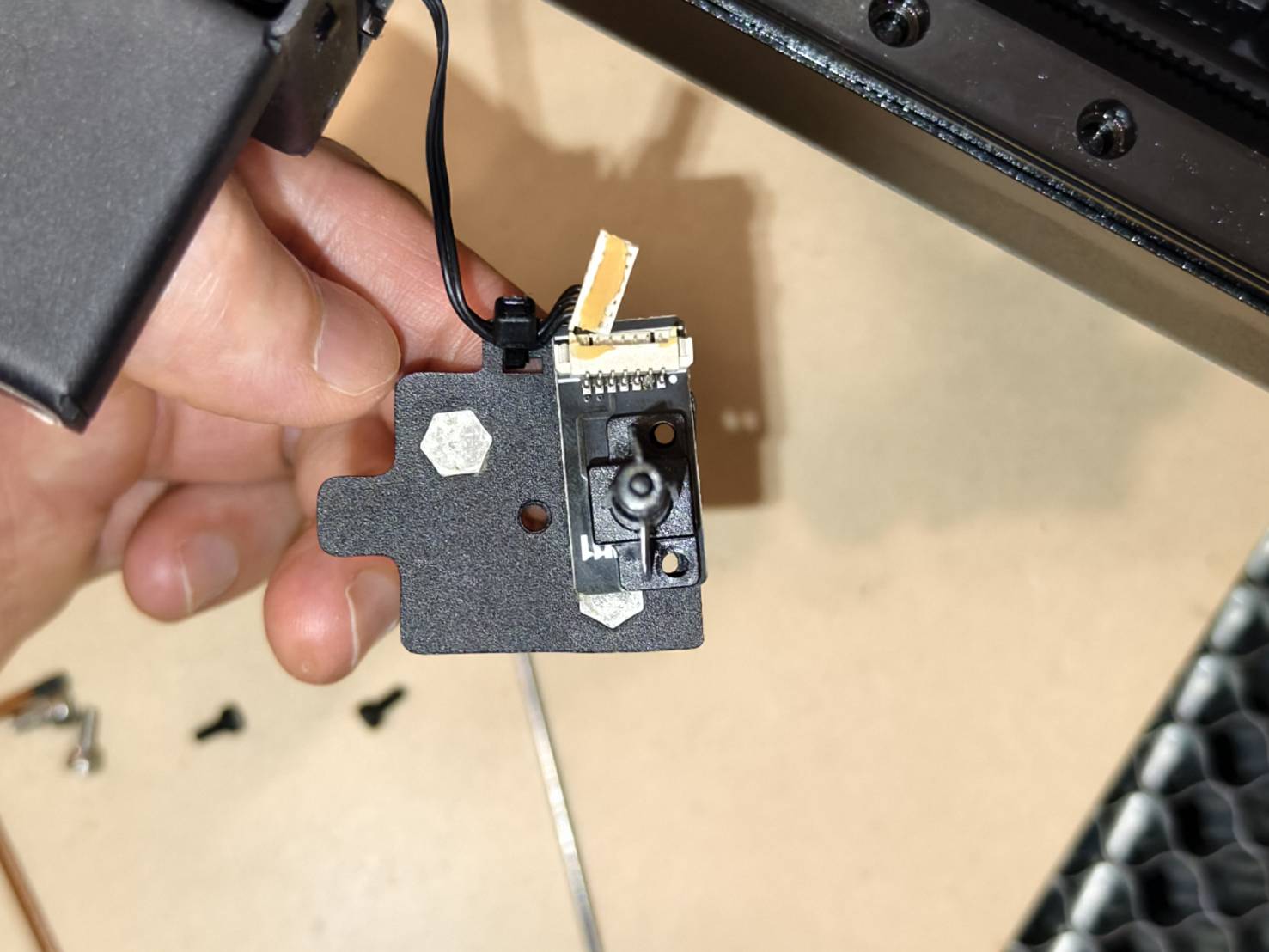

Desconecte el cable de la placa base.

Paso 6

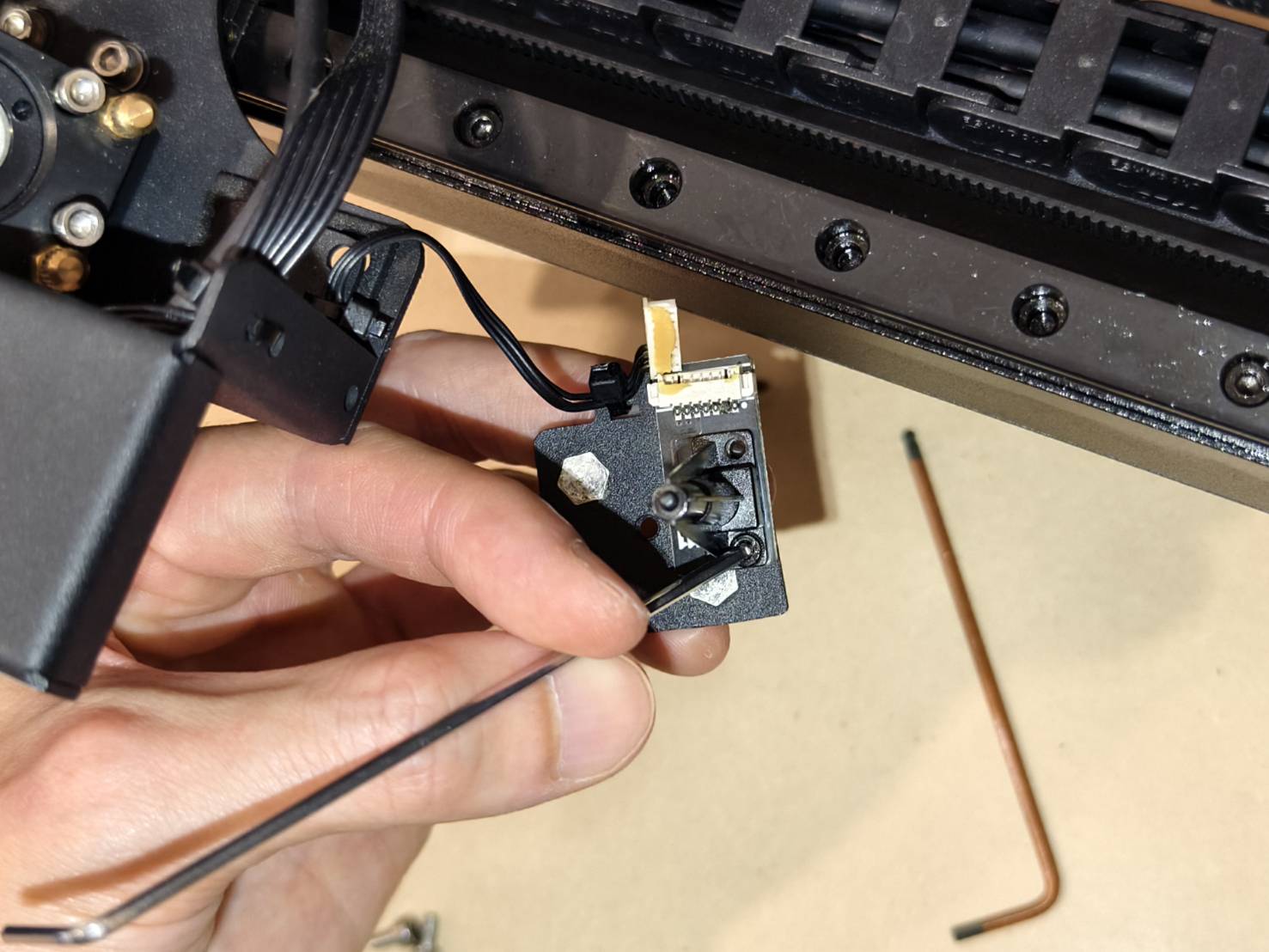

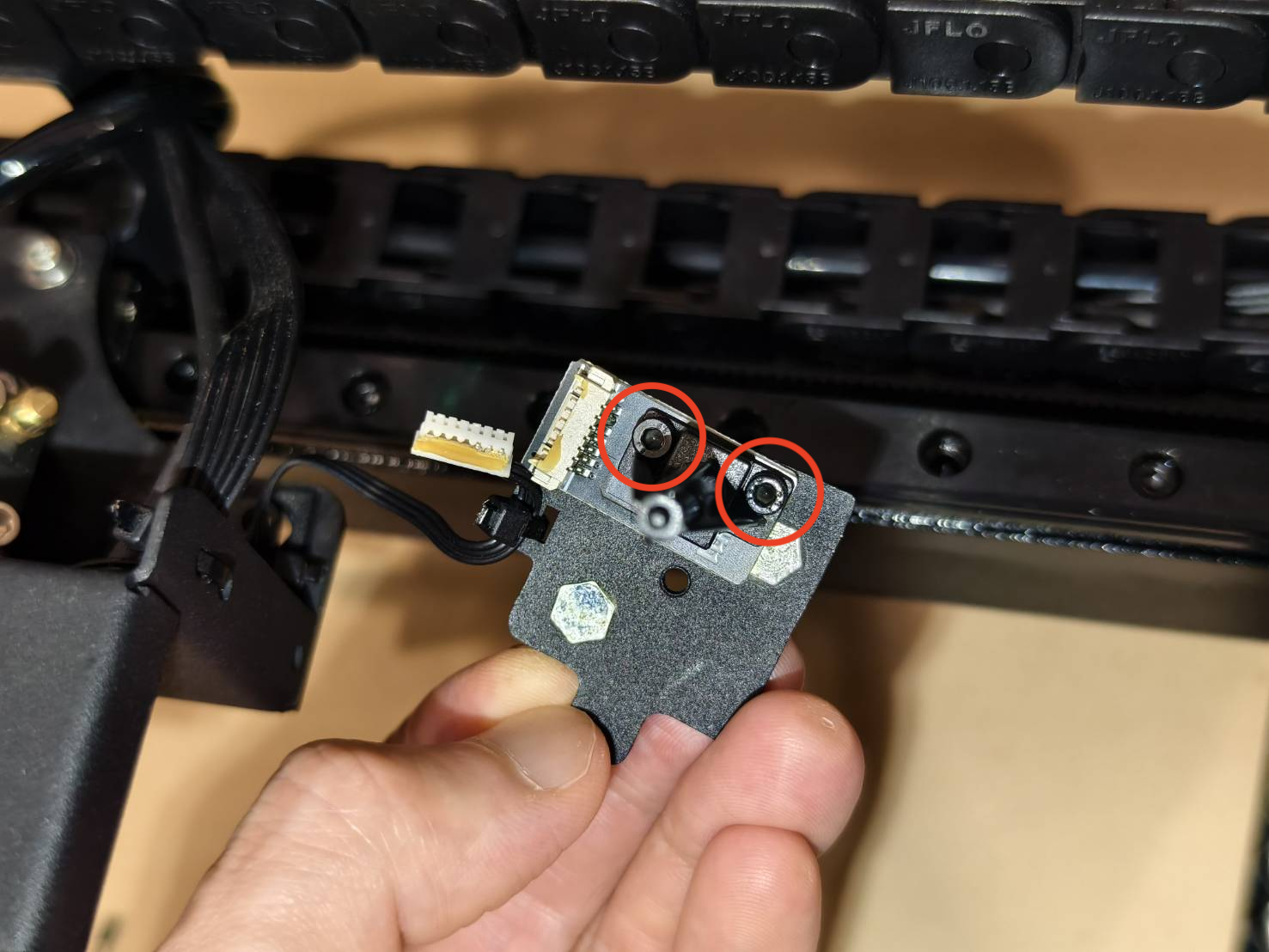

Desenrosque los tornillos para retirar la placa y la sonda.

Nota: Si solo necesita reemplazar el cable, vaya directamente al Paso 9.

Paso 7

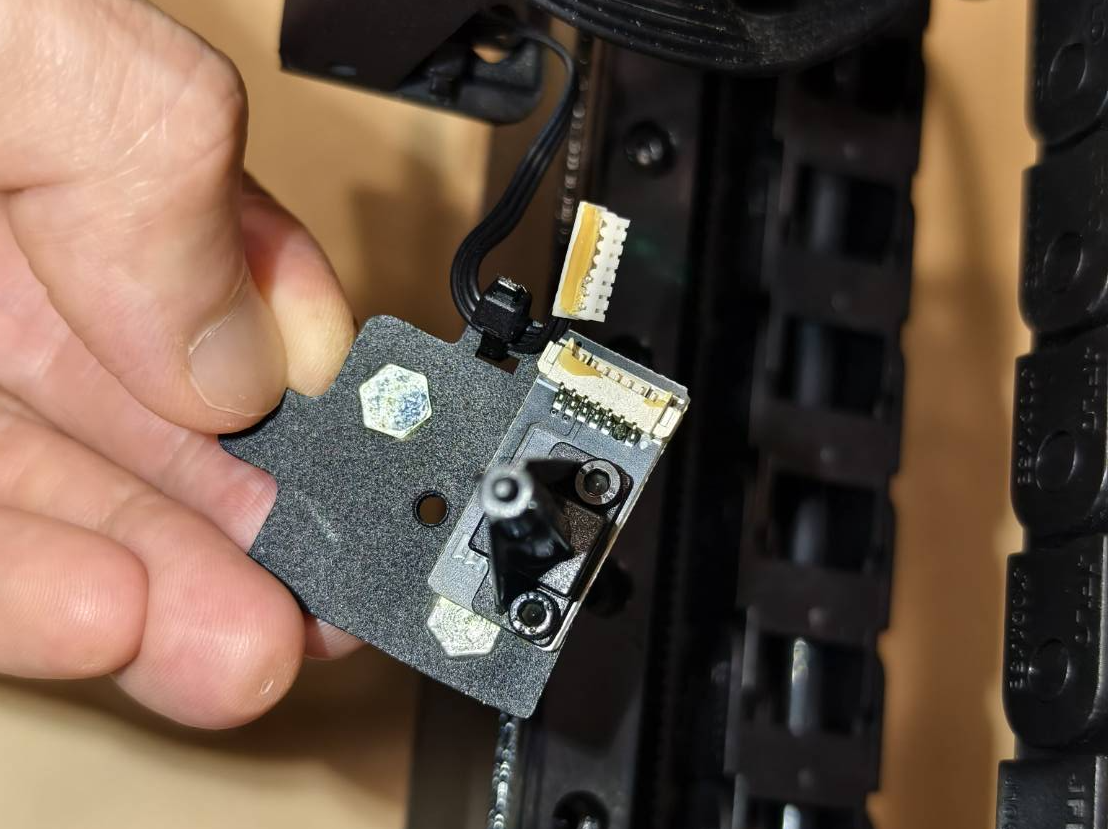

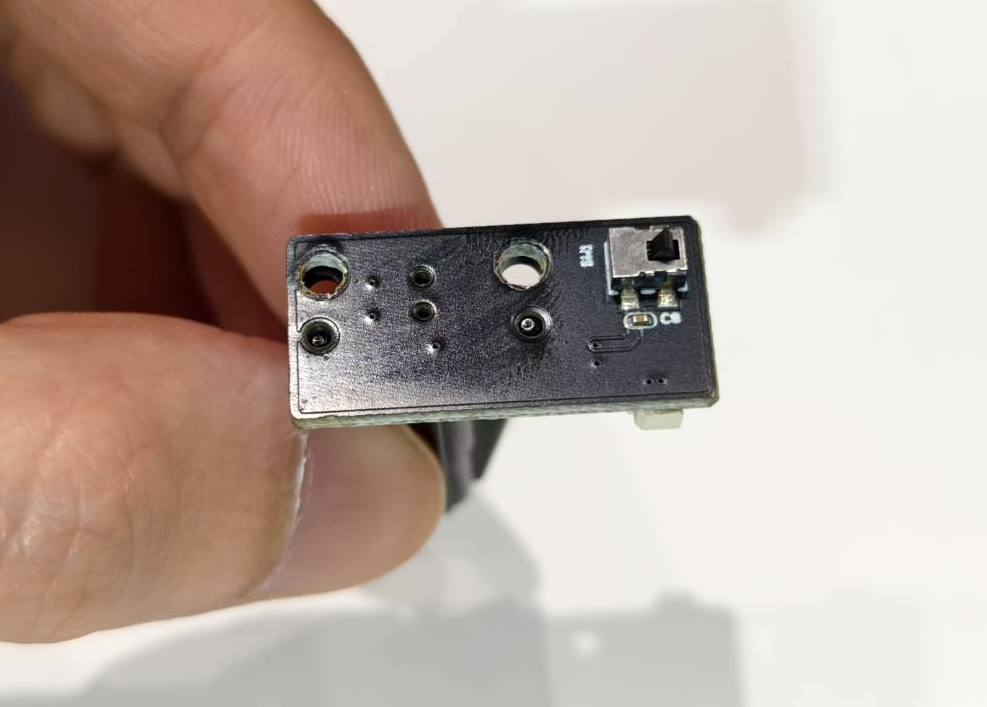

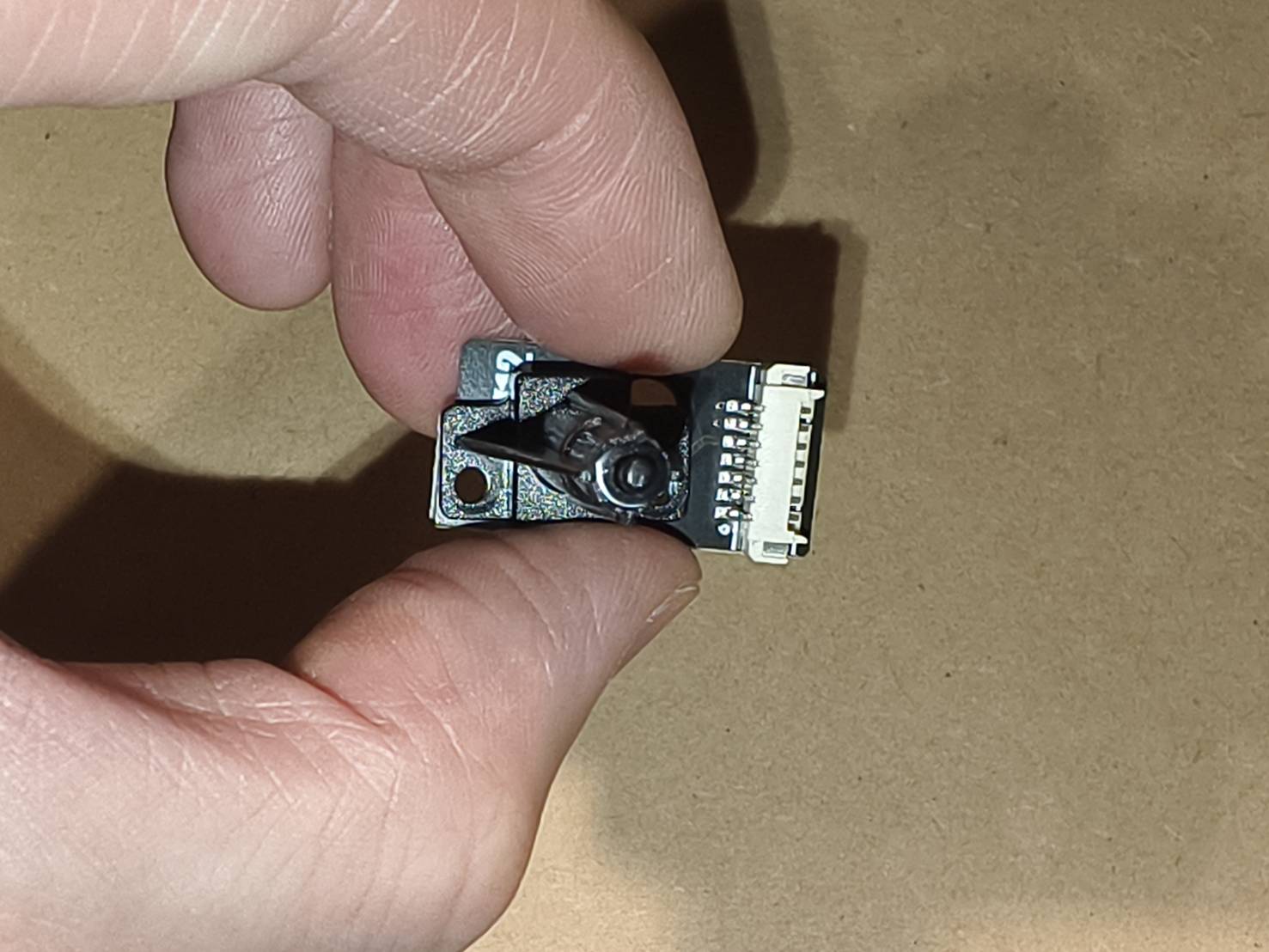

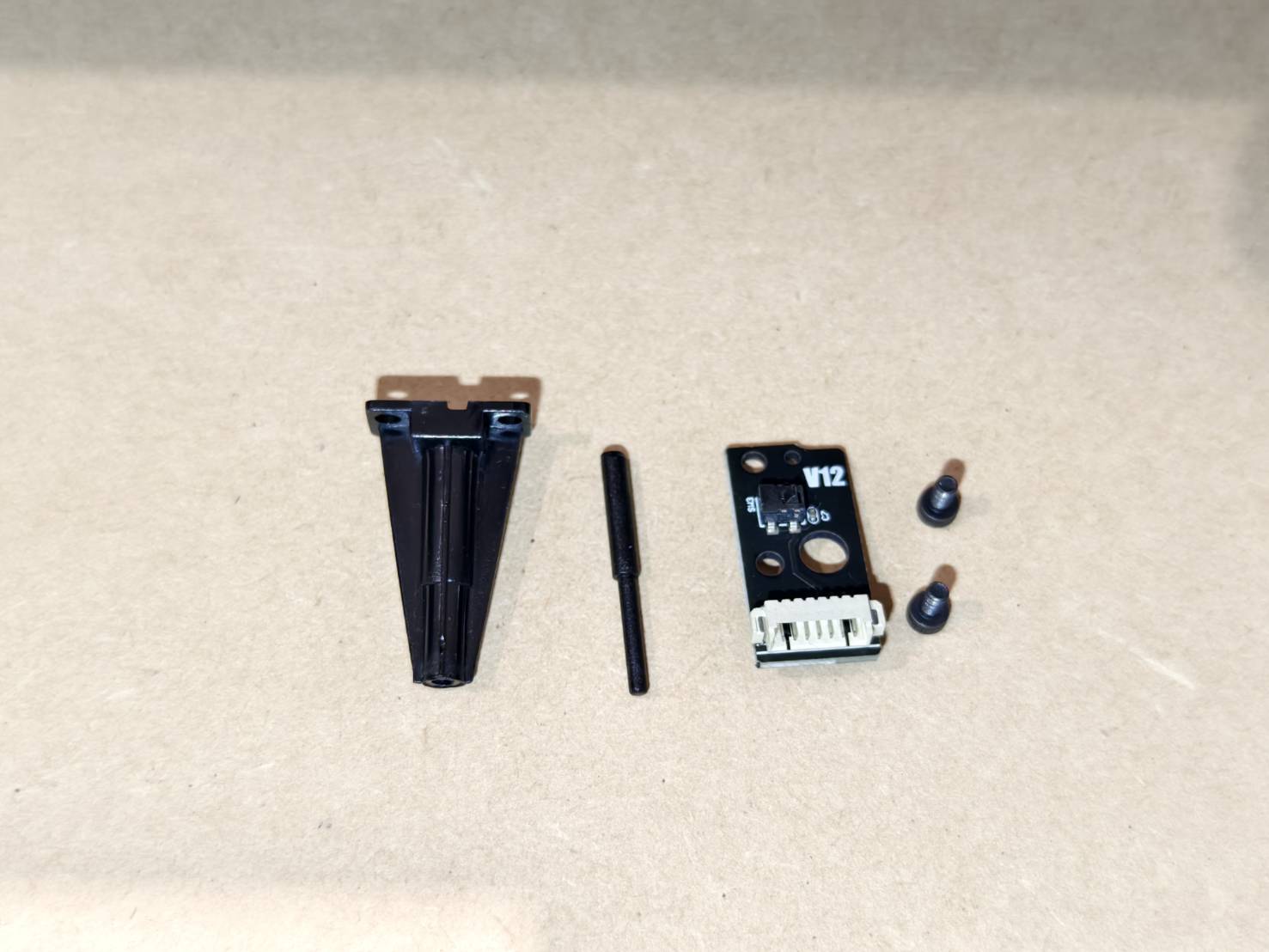

Instale la nueva placa base y sonda.
Asegúrese de que el orden y la orientación sean correctos, como se muestra en las siguientes imágenes.

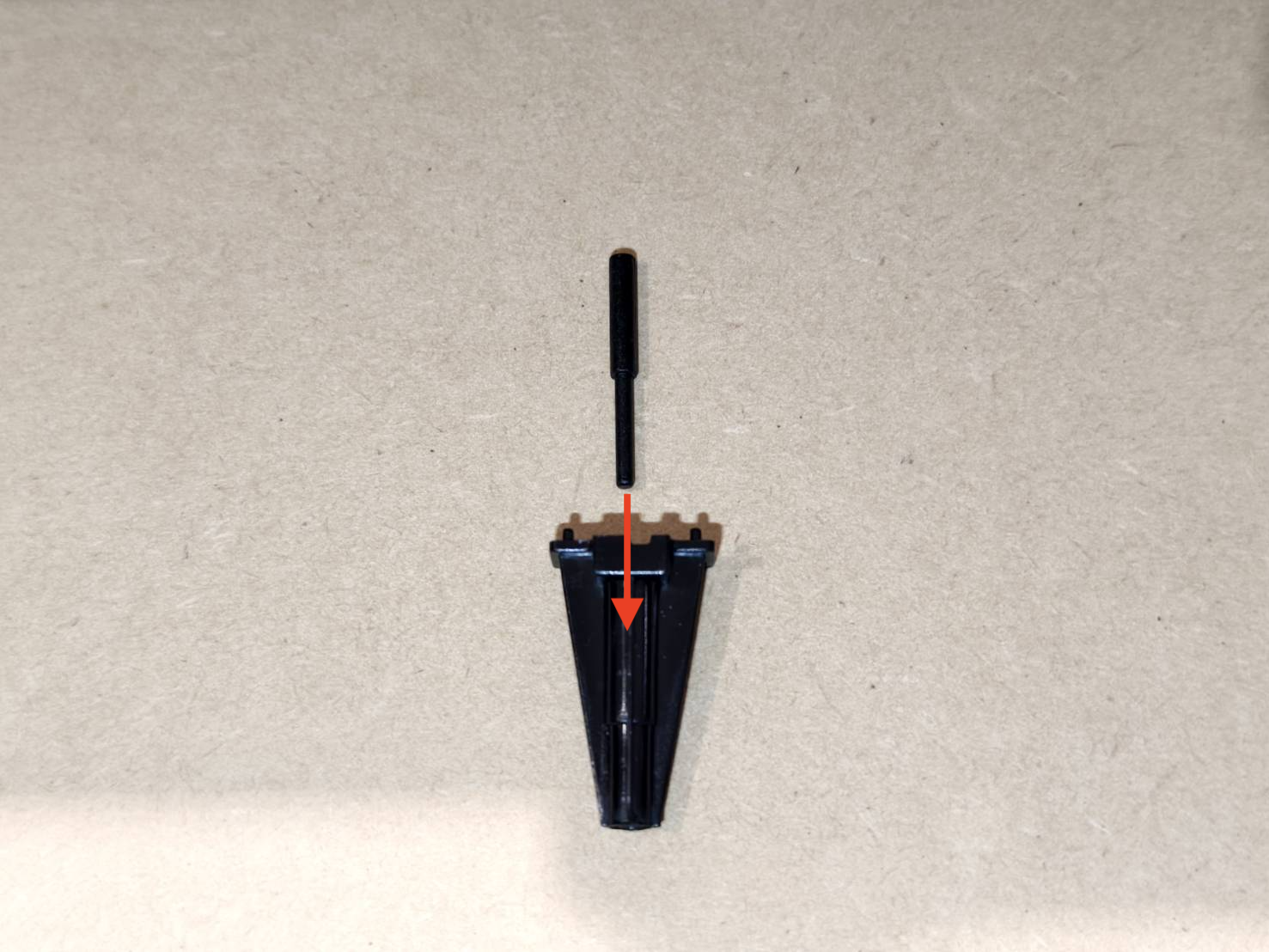

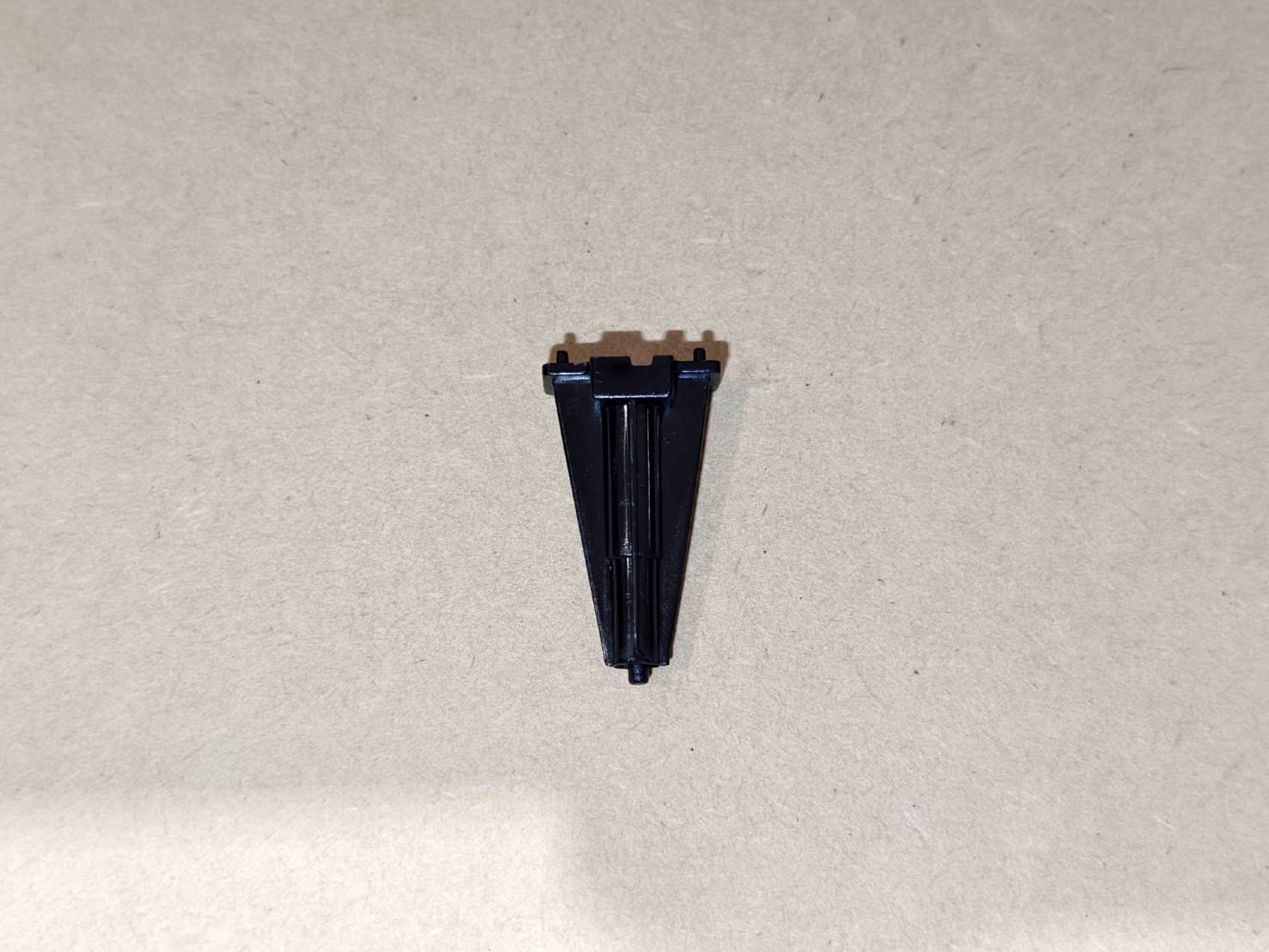

• La varilla se colocará dentro de la cubierta.

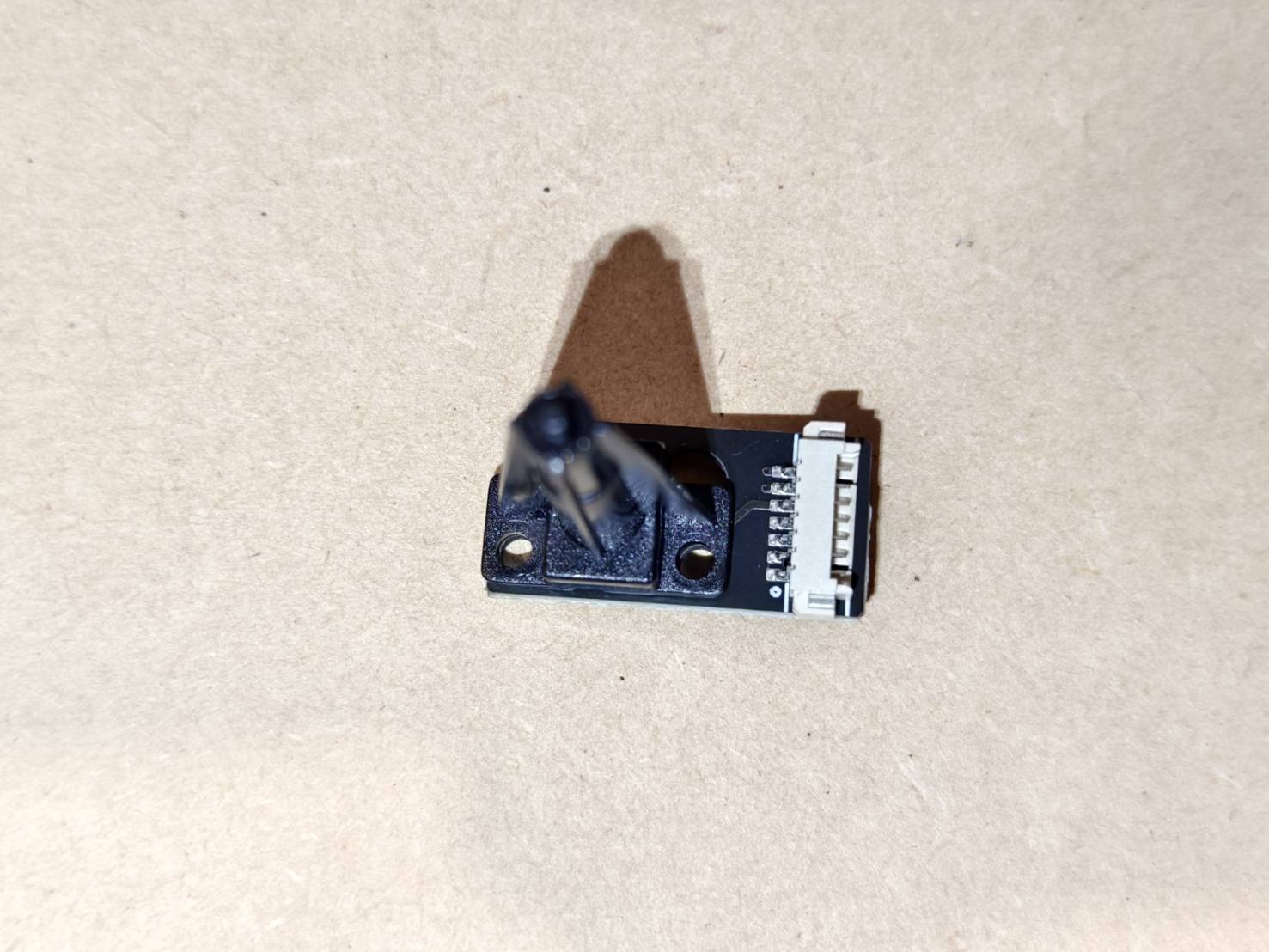

• La sonda y la cubierta se montarán en la placa base de esta manera.





• Fije el conjunto a la placa.



Paso 8

Verifique si la sonda se ha instalado correctamente.
Presione la sonda con el dedo. La sonda debe poder elevarse por sí misma, como se muestra en el vídeo.
(Si la sonda no se eleva, repita Paso 7.)

Paso 9

Vuelva a conectar el cable o conecte el nuevo cable.

Paso 10

Asegúrese de que el cable de la placa esté bien conectado.

Paso 11

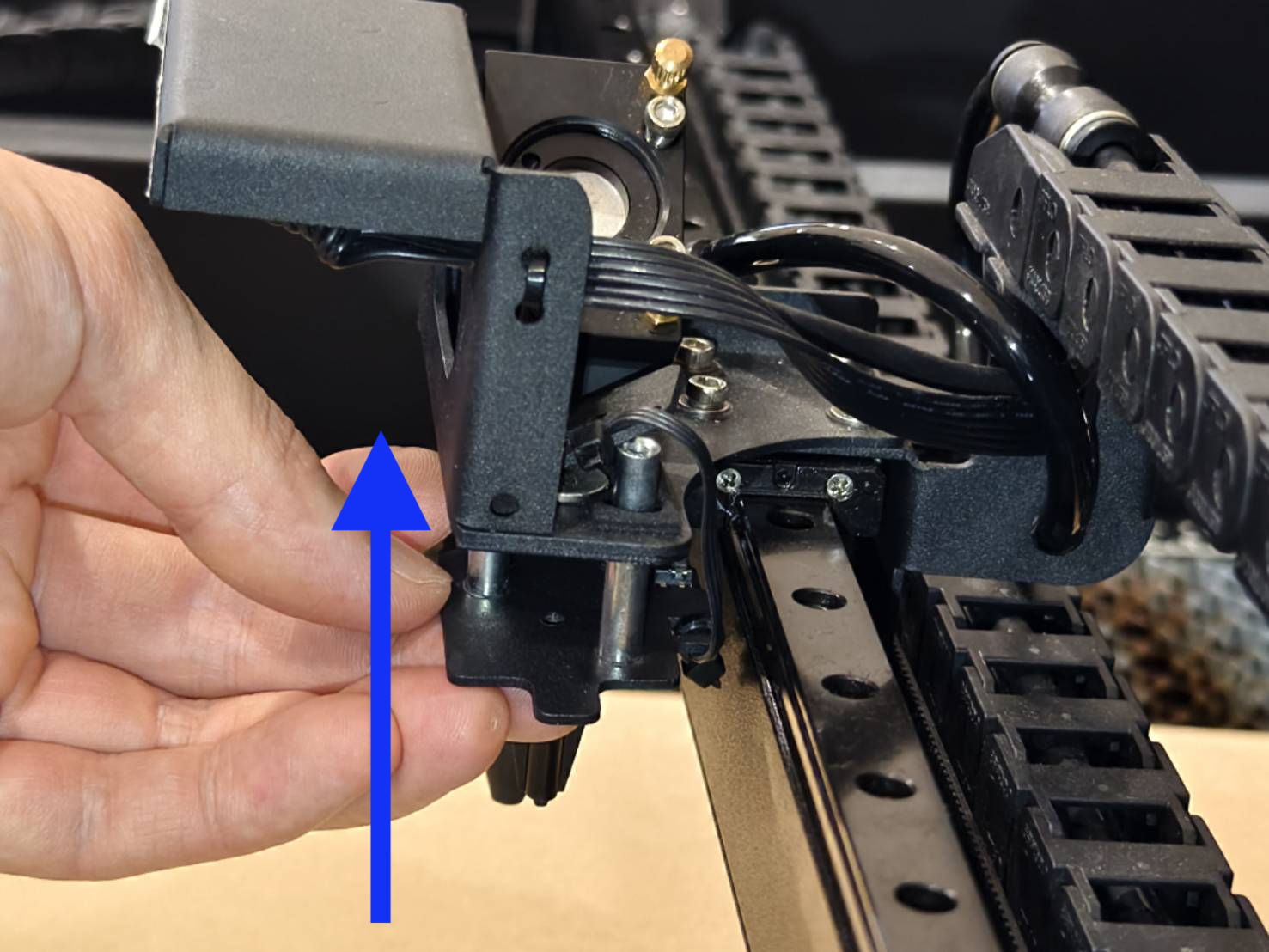

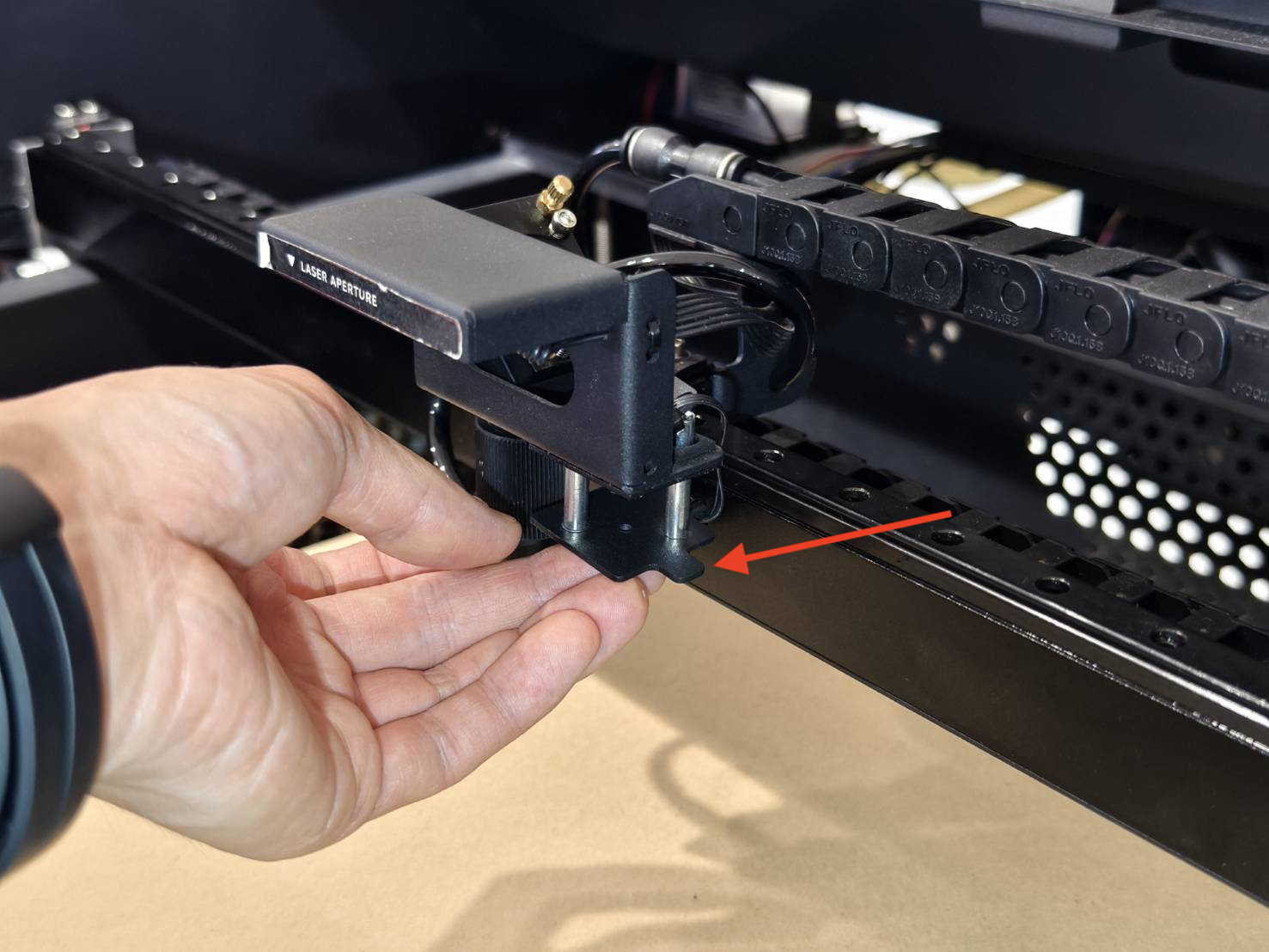

Inserte los dos ejes del conjunto del sensor de enfoque automático en las aberturas situadas debajo del conjunto del cabezal láser. (Asegúrese de que la empuñadura esté en el lado derecho.)

Paso 12

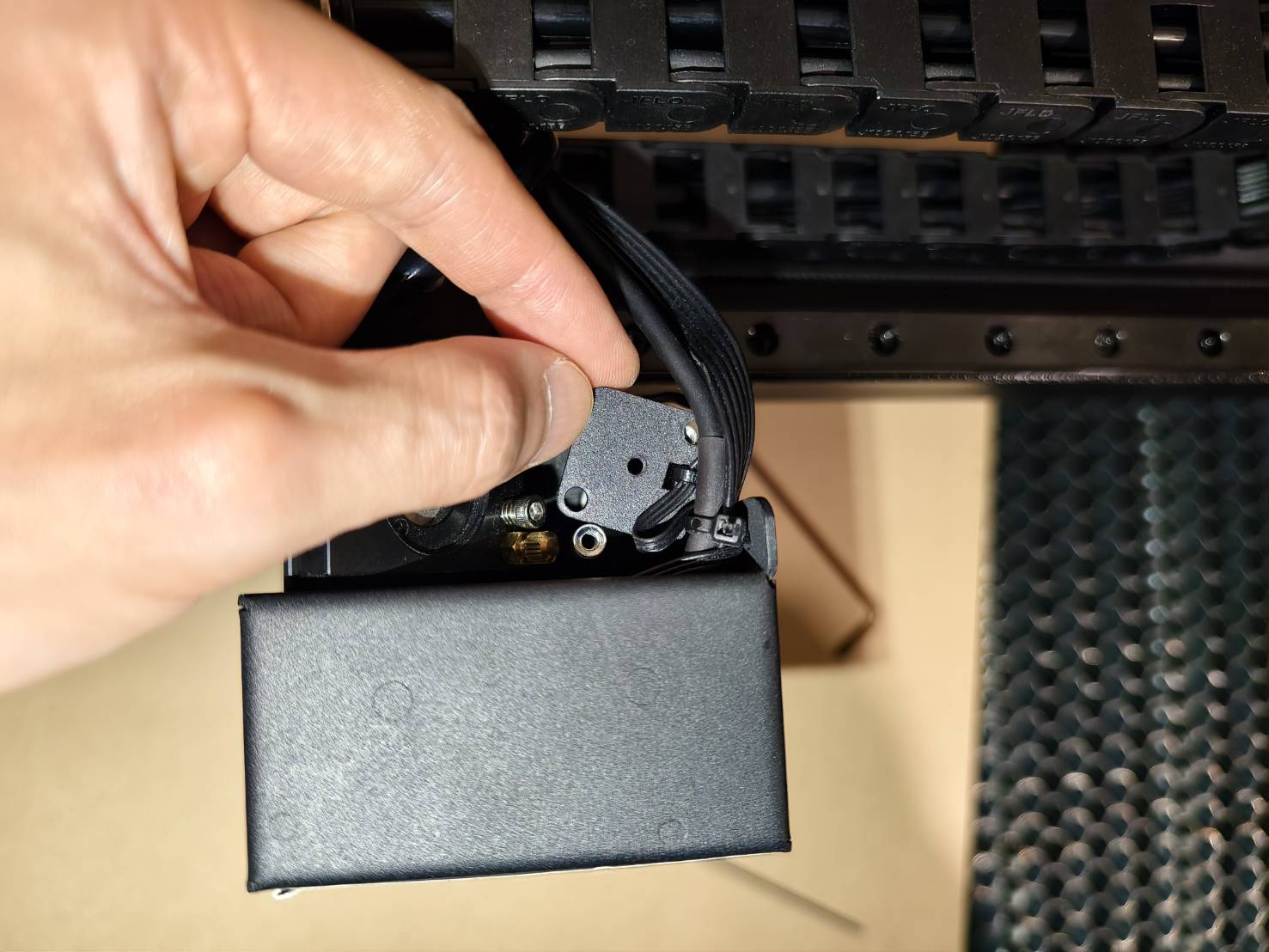

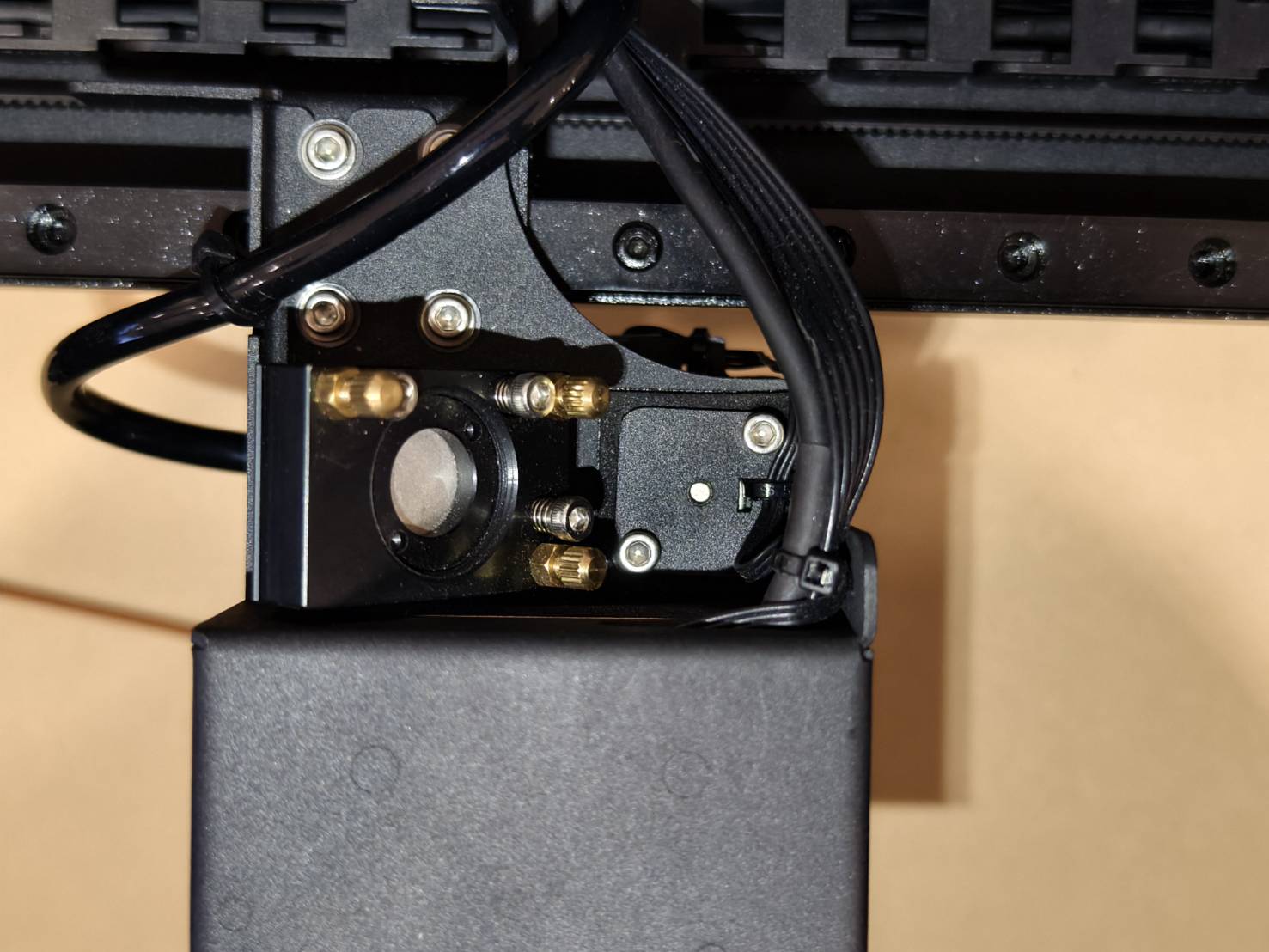

Fije el conjunto del sensor de enfoque automático con su placa superior.
