Descripción

Este artículo proporciona una guía paso a paso sobre cómo iniciar una tarea de grabado utilizando el Alimentador Automático con Beambox II configurado con el Complemento de Bolsillo de Extensión (Pies) y el Complemento de Paso (Base Abierta). Esta configuración permite un manejo fluido de materiales más largos, admite objetos más gruesos y maximiza la eficiencia mediante la alimentación automatizada.
Por favor, siga las instrucciones correspondientes a esta configuración específica.

Página de explicación de la configuración del Alimentador Automático

Desembalaje:

Paquete del Alimentador Automático
#	Nombre del artículo	Descripción	Cant.
1	Alimentador	La parte principal que controla el movimiento del material y la trayectoria de grabado.	1 ud.
2	Carril	La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente.	5 uds.
3	Viga de fijación del carril	Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura.	1 ud.
4	Correa	Es la correa de distribución que se montará en el alimentador, responsable de su movimiento.	1 ud.
5	Abrazadera de la correa	Es el dispositivo de retención utilizado para fijar la posición de la correa.	2pcs
6	Conector de carril	Se utiliza para unir los carriles y obtener una longitud mayor.	6pcs
7	Rodillos guía laterales	Se utilizan para restringir la posición del material y evitar que se desvíe en la dirección incorrecta.	1 juego
8	Plataforma para rodillos guía laterales	Es la plataforma donde se colocarán los rodillos. La posición de las plataformas se puede ajustar según el tamaño del material.	2pcs
9	Elevador de carril	Se puede considerar como un soporte utilizado para elevar el conjunto.	5 uds.
10	Adaptador	Es el adaptador del cable que tiene una conexión para el cable de la máquina y otra para el cable del alimentador.	1 ud.
11	Imán de carril	El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar el conjunto a la máquina.	4 piezas
12	Soporte de posicionamiento en L	El imán se instalará en el soporte para fijarlo a la máquina.	2pcs
13	Tuerca en T M5	Será la tuerca para el imán.	4 piezas
14	Abrazadera de carril	Se utilizará para fijar el montaje en la máquina. Algunos montajes no necesitarán esta pieza.	1 ud.
15	Cable	El cable para conectar la máquina y el adaptador.	1 ud.
16	Tornillo M5*6	Tornillo corto	6pcs
17	Tornillo M5*12	Tornillo mediano	6pcs
18	Tornillo M5*22	Tornillo largo	6pcs
19	Destornillador hexagonal M4	Esta herramienta se utiliza para realizar el montaje.	1 ud.
20	Llave Allen de 2,5 mm	Esta herramienta se utiliza para realizar el montaje.	1 ud.
21	Llave Allen de 2 mm	Esta herramienta se utiliza para realizar el montaje.	1 ud.
22	Llave fija de 10 mm	Esta herramienta se utiliza para ajustar o reemplazar la rueda del alimentador.	1 ud.
23	Rueda de bola blanca	Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los raíles.	3 unidades

Paso B1

Instale el complemento de paso continuo siguiendo la guía que se muestra a continuación.
(Asegúrese de que la lente de enfoque esté configurada por defecto para proporcionar una distancia focal de 4 mm.)
Beambox II - Complemento de paso continuo y base abierta

Paso B2

Instale el complemento de bolsillo de extensión BB2 (pies) siguiendo la guía que se muestra a continuación.
Guía de instalación del bolsillo de extensión
(Solo es necesario instalar los pies. Omita la cubierta inferior y la parte del bolsillo. )

Paso A2.1

Después de instalar el complemento de bolsillo de extensión (pies), apague la máquina y desconecte el cable de alimentación.

Paso B3

Localice la extrusión principal (la que tiene una correa) y retire los bloques de conexión plateados.

Paso B4

Suelte la correa y localice su lado más largo.
Afloje el retenedor de la correa utilizando la llave Allen pequeña.

Lado corto de la correa	Lado largo de la correa

Mientras tanto, por favor apriete el retenedor de la correa en el lado corto.

Paso B5

Inserte la extrusión principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es esencial insertarla en esta dirección, asegurándose de que el lado largo de la correa permanezca en el mismo lado que la superficie plana del alimentador.

Paso B6

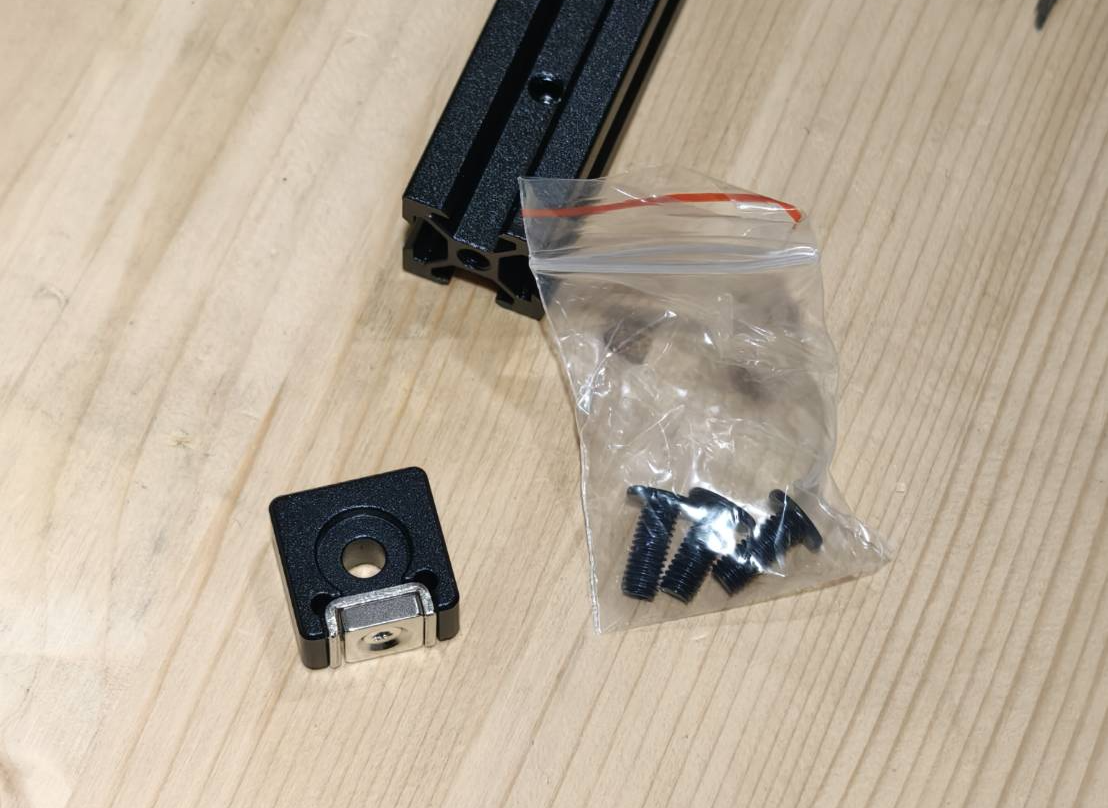

Utilice los dos bloques de conexión plateados que se retiraron previamente. Cada bloque tiene cuatro tornillos. Fije dos tornillos en la extrusión principal y dos en la extrusión de extensión para lograr una sujeción firme.

(Nota: Asegúrese de que la extrusión de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los bloques de conexión deben estar en el mismo lado que las ruedas blancas y en la parte inferior de estas.)

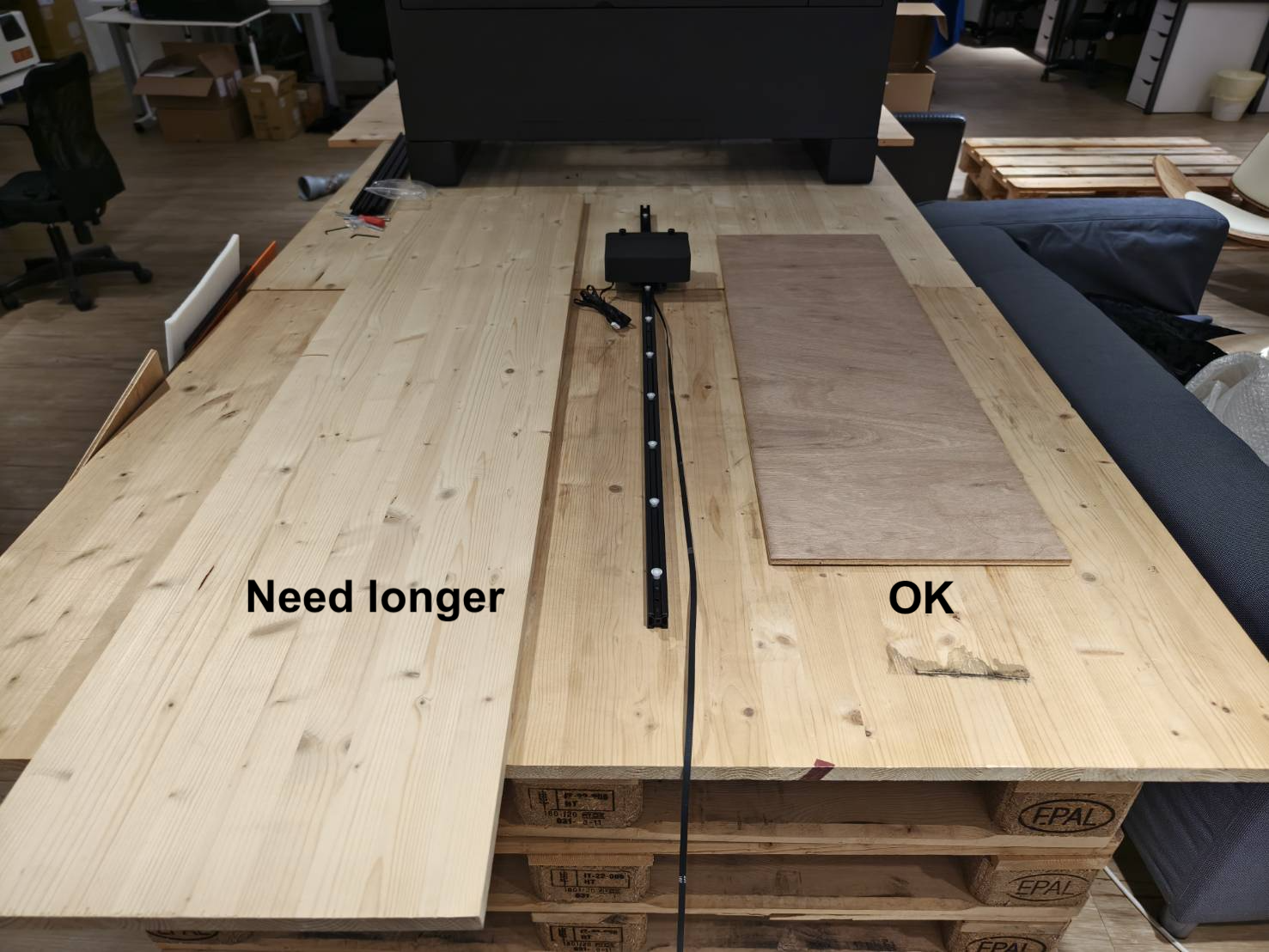

Dependiendo de la longitud de su material, decida si instalar más extrusiones de aluminio de extensión.

Paso B7

Instale la abrazadera en el lado corto de la correa. Los imanes plateados deben estar orientados hacia arriba, al igual que el lado de las ruedas blancas.

Paso B8

Instale las patas del alimentador.

Puede instalar una, dos o más, dependiendo de la longitud del alimentador. Cuanto más largo sea, más patas serán necesarias. El objetivo es que el alimentador se mantenga lo más estable posible.

Paso B9

Instale el alimentador en la máquina utilizando la abrazadera.
La abrazadera sujetará una pieza de chapa metálica. Apriete los tornillos para asegurar una sujeción firme.

La altura de las patas es ajustable si las encuentra demasiado cortas o largas.

Asegúrese de que la correa esté correctamente enganchada en la polea. Si no lo está, retire el retenedor de la correa y vuelva a insertar el alimentador.

Paso B10

Fije la correa en el lado largo con el retenedor que retiró anteriormente.
(Asegúrese de que la correa esté tensa antes de fijarla).

Asegúrese de que la correa esté correctamente enganchada en la polea. Si no lo está, retire el retenedor de la correa y vuelva a insertar el alimentador.

Paso B11 (Opcional)

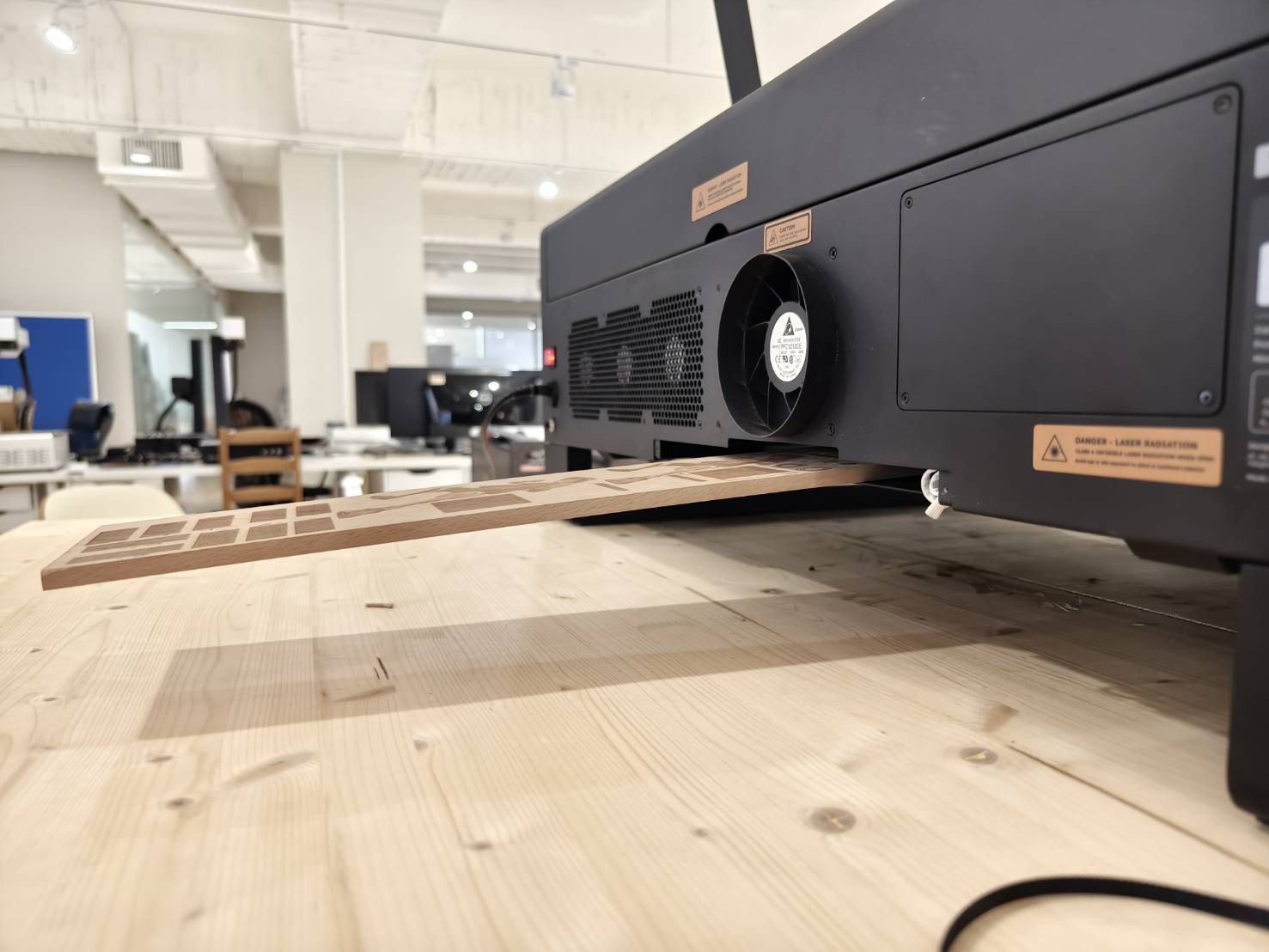

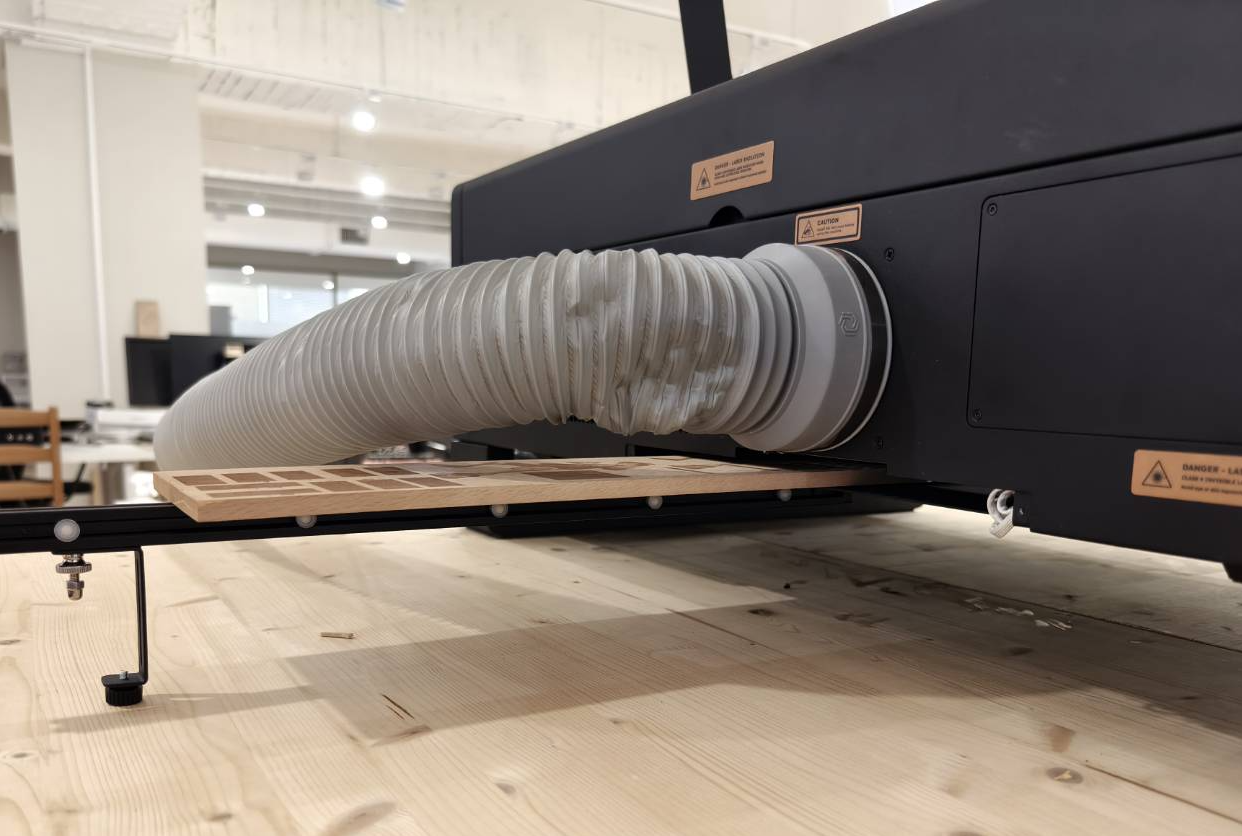

Si su material es muy largo y podría caerse después de pasar por la parte posterior de la máquina, añada otra extrusión de extensión. Si su material es relativamente corto, omita este paso.

Fije el imán a una de las extrusiones e instale las patas de extensión.

Utilice el imán para fijar la extrusión a la máquina. La altura de las patas es ajustable.

Paso B12

Localice el cable.

Páselo a través del orificio cercano al interruptor de límite Y.

Conecte el cable en el enchufe de la parte posterior.

Localice la caja de transferencia y conecte el otro extremo del cable a la caja.

Coloque la caja en la esquina inferior izquierda de la máquina.

Paso B13

Corte la brida del cable del alimentador, si la hubiera.

El cable pasará por un orificio en la esquina inferior izquierda de la máquina.

Conecte el cable del alimentador a la caja.

Vuelva a colocar la caja en su sitio.

Paso B14

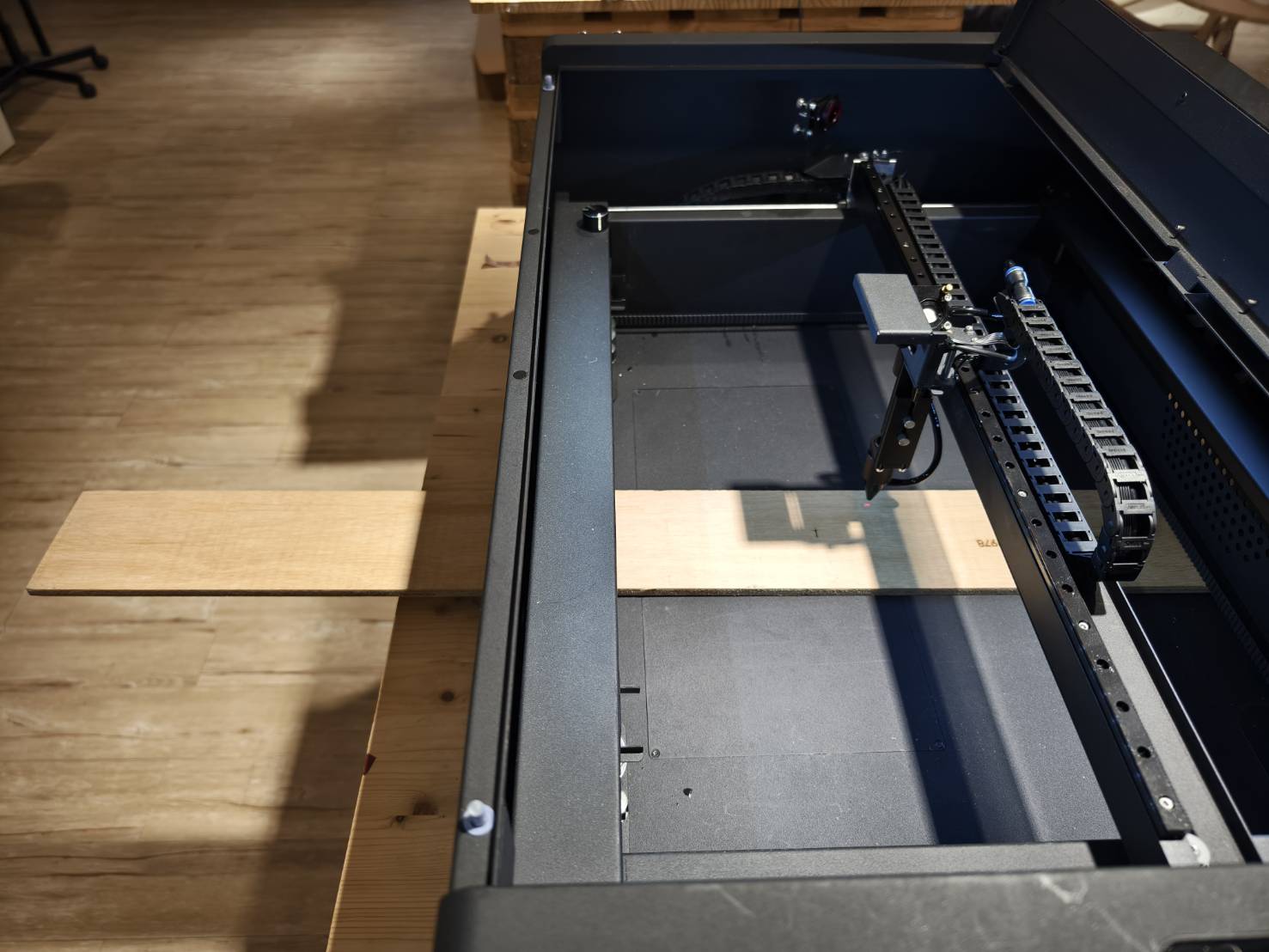

Coloque el material en el alimentador, apriete los tornillos de mariposa para fijar firmemente el material y empújelo hacia el interior de la máquina.

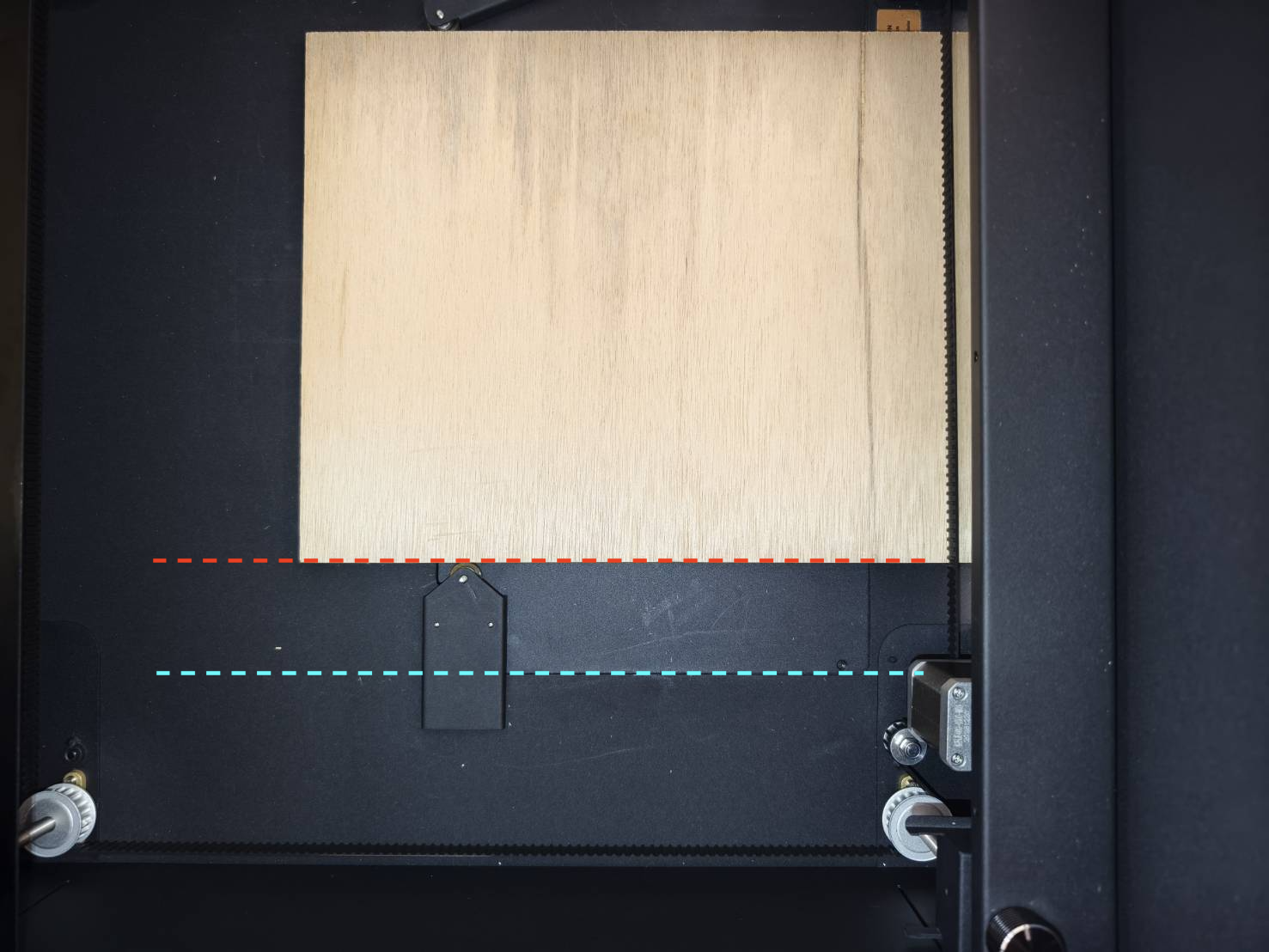

Empuje el material hasta que cubra la placa inferior para evitar golpear el borde si hay un espacio o desnivel entre la placa y la abertura.

Paso B15

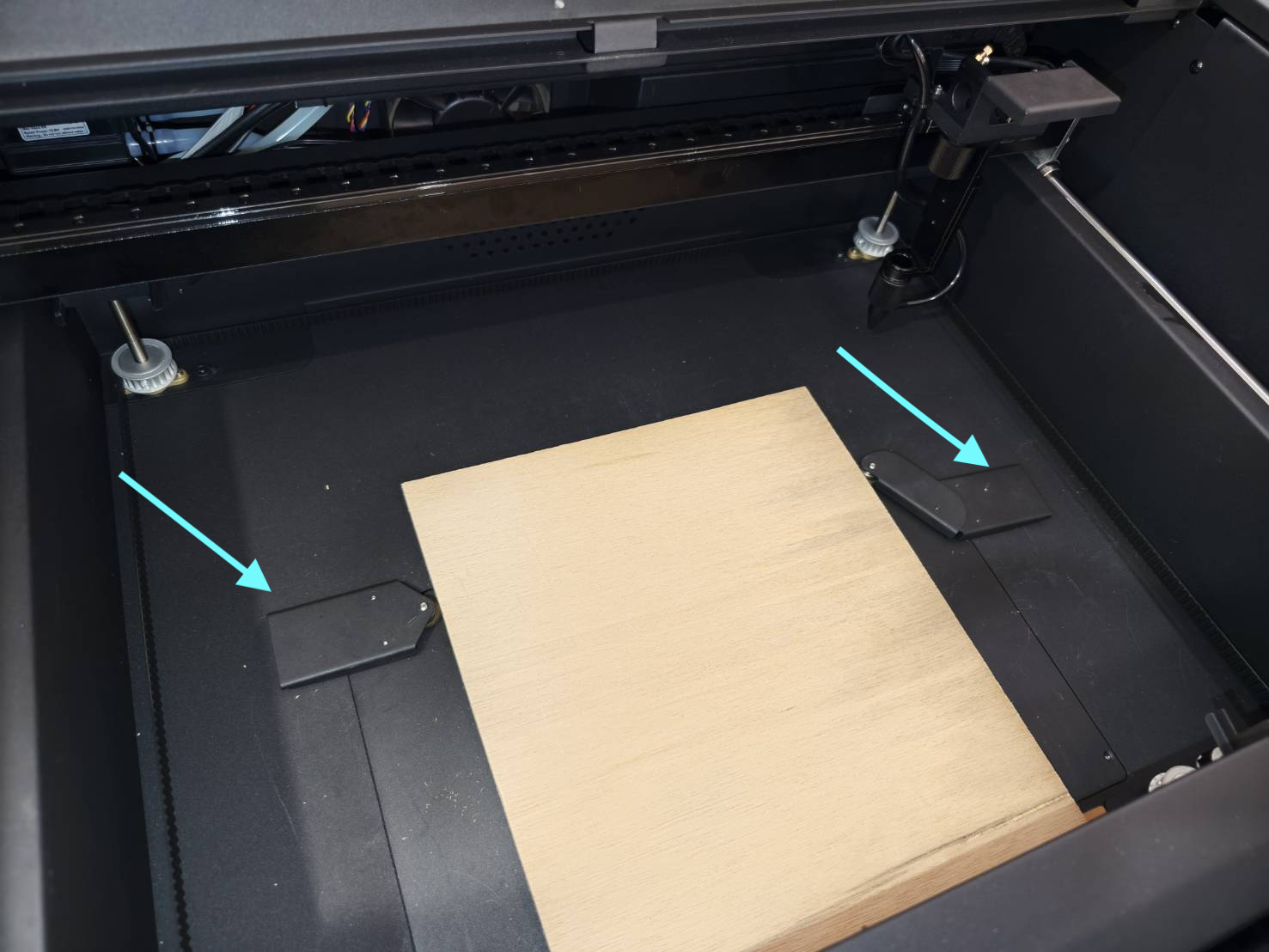

Localice el fijador. Esta herramienta se utiliza para asegurar el material y evitar que se desvíe de su trayectoria.

Coloque el fijador a ambos lados del material.

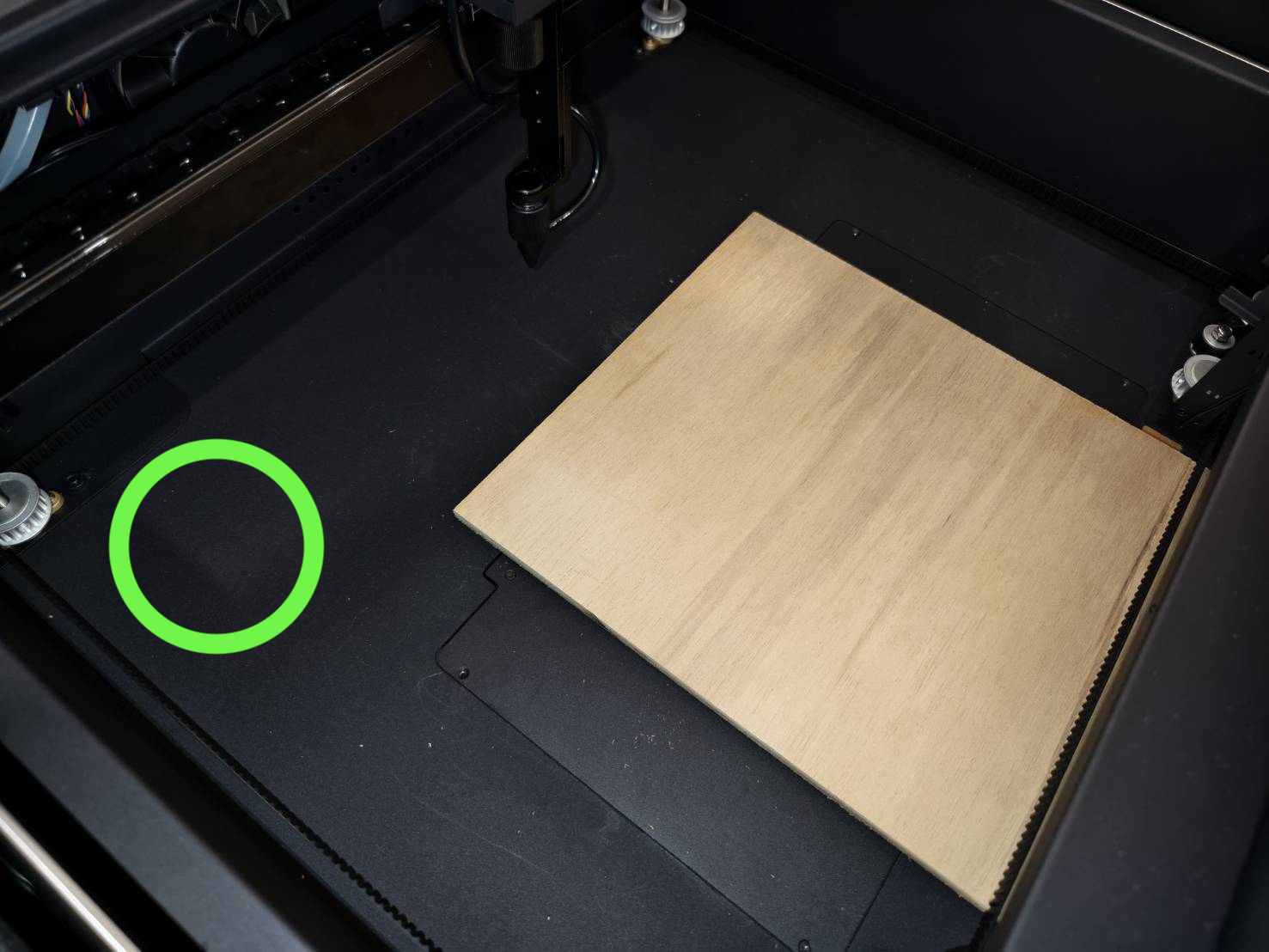

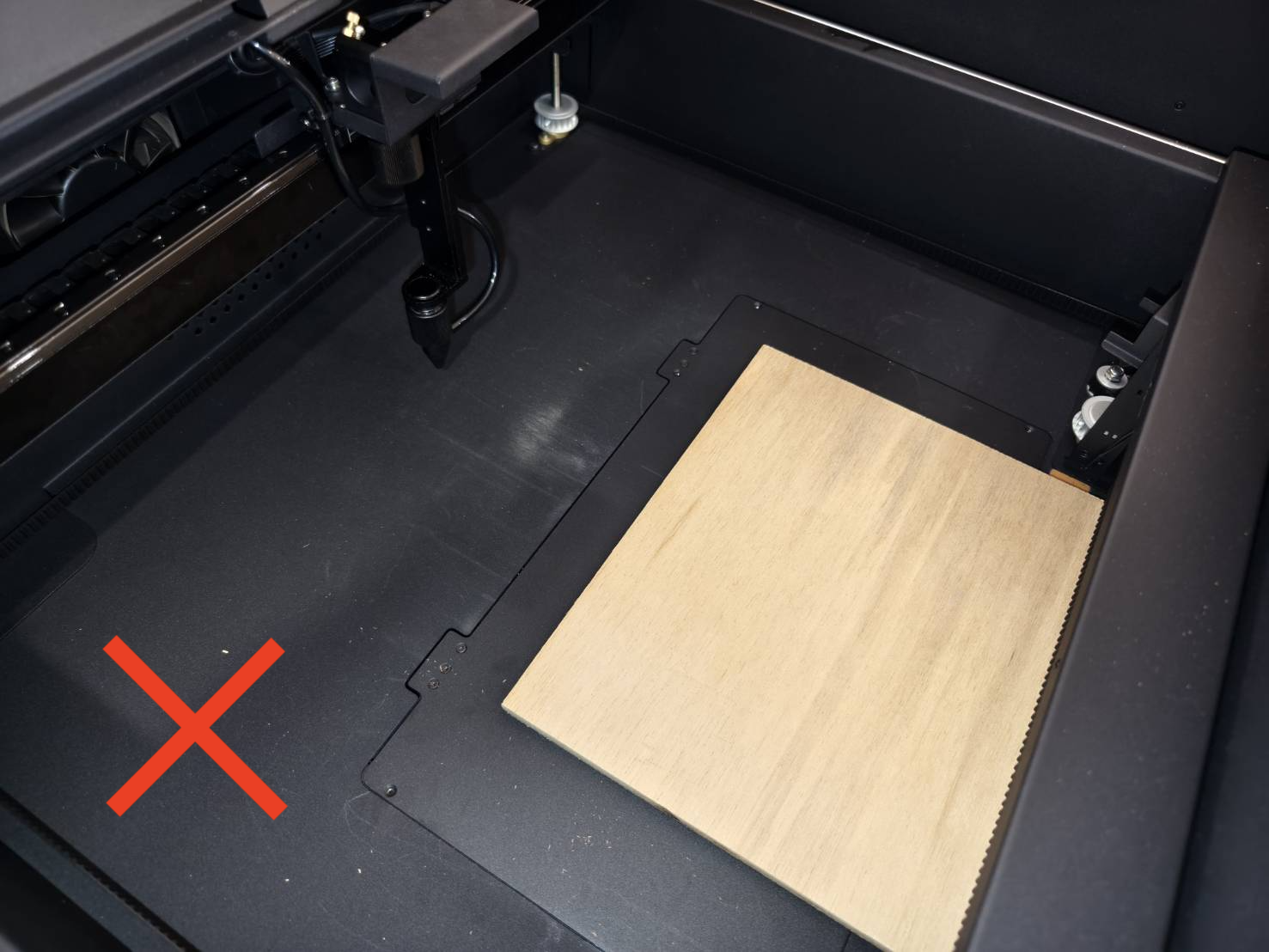

Puede utilizar la ranura de la cubierta inferior como guía para alinear el material en línea recta.

Paso B16

Encienda la máquina.

Paso B17

Asegúrese de que la lente de enfoque esté configurada por defecto para proporcionar una distancia focal de 4 mm.
Si no sabe cómo comprobarlo, consulte este article.

Por defecto, la lente de enfoque estará en la posición superior y tendrá una distancia focal de 4 mm, lo que significa que habrá una distancia de 4 mm entre la punta de la boquilla y la superficie del material.

Paso B18

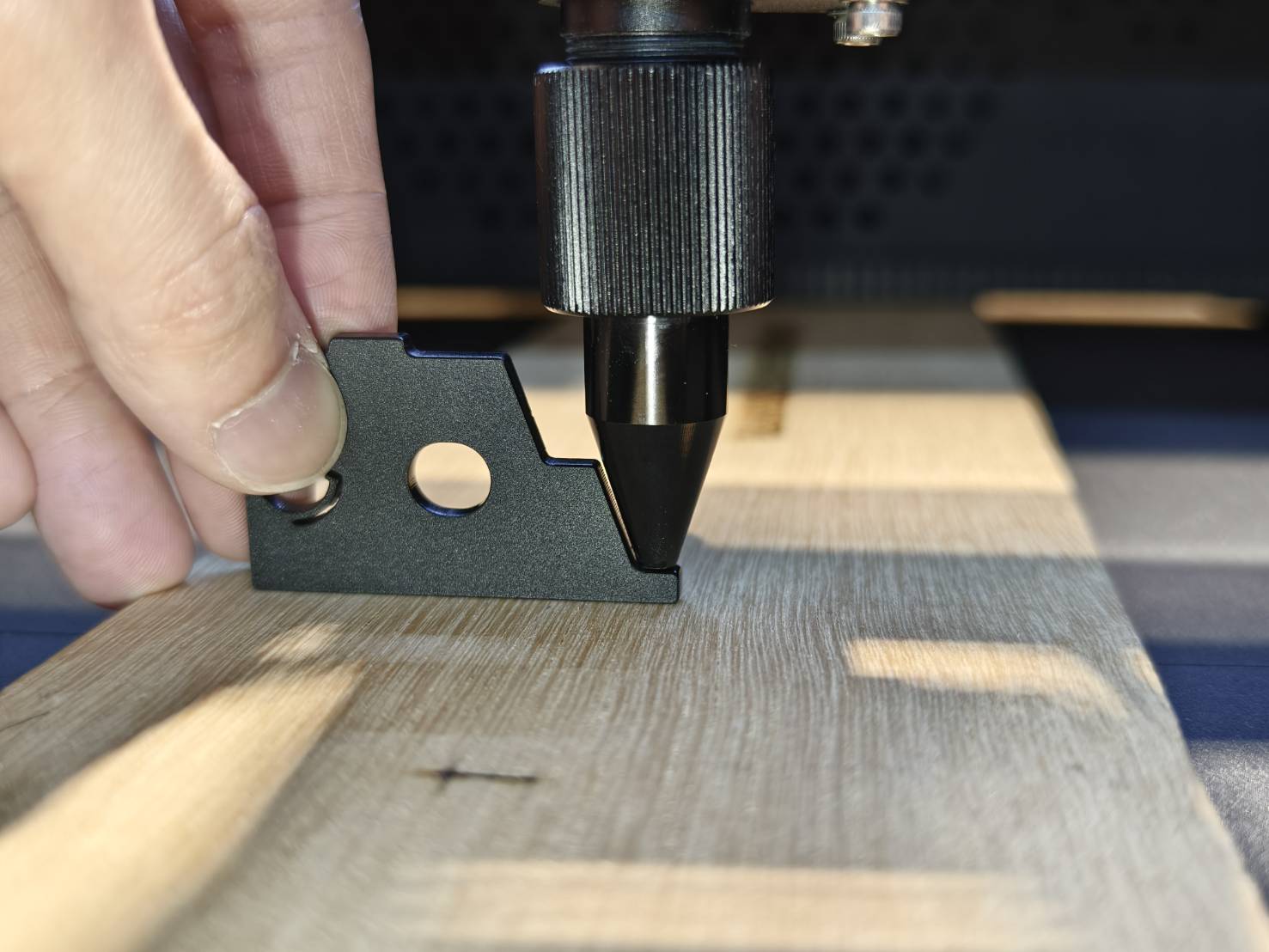

Realice el enfoque manual utilizando la herramienta. La punta de la herramienta tiene un grosor de 4 mm y la utilizaremos para enfocar. (Si ha perdido la herramienta, puede usar las instrucciones para cortar una nueva usted mismo).

Paso B19

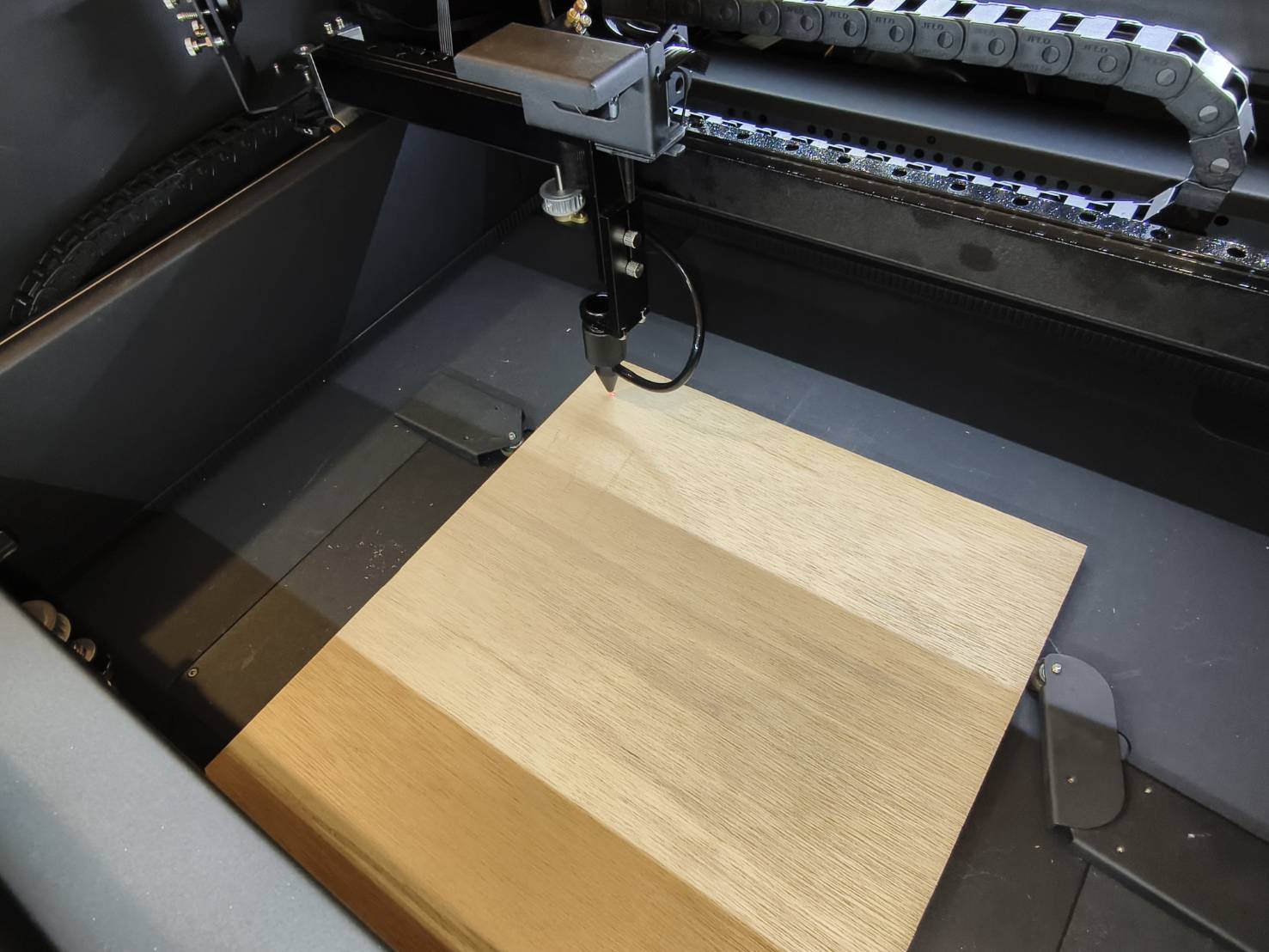

Mueva el cabezal láser al área que desea grabar o cortar y cierre la puerta.

Paso B20

Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función de rotación.

*Versión de Beam Studio 2.5.0 o superior (Guía)*	La versión de firmware 6.0.9 o superior. (Guía)

Paso B21

Inicie Beam Studio y abra la Configuración del documento.
Establezca la Posición inicial en la Posición actual y seleccione la esquina superior izquierda.
Active la función de Alimentador automático e introduzca la longitud aproximada de su material.
