Descripción
Este artículo proporciona una guía paso a paso sobre cómo iniciar una tarea de grabado utilizando el Alimentador Automático con Beambox II configurado con el Complemento de Paso Continuo (Base Abierta). Esta configuración permite manejar sin esfuerzo materiales más largos, facilitando una producción continua y maximizando la eficiencia.
Por favor, siga las instrucciones correspondientes a esta configuración específica.
Página de explicación de la configuración del Alimentador Automático
Desembalaje:
| Contenido del paquete del Alimentador Automático | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Alimentador | La parte principal que controla el movimiento del material y la trayectoria de grabado. | 1 ud. |
| 2 | Riel | Pieza con ruedas blancas incorporadas que permiten un movimiento suave del material. | 5 uds. |
| 3 | Viga de fijación del riel | Barras o vigas que se instalan horizontalmente para estabilizar la estructura. | 1 ud. |
| 4 | Correa | Es la correa dentada que se montará en el alimentador, responsable de su movimiento. | 1 ud. |
| 5 | Abrazadera de la correa | Es el dispositivo de retención utilizado para fijar la posición de la correa. | 2pcs |
| 6 | Conector de riel | Se utiliza para unir los rieles y obtener una longitud mayor. | 6pcs |
| 7 | Rodillos guía de borde | Se utilizan para restringir la posición del material y evitar que se desvíe en la dirección incorrecta. | 1 juego |
| 8 | Plataforma para rodillos guía de borde | Es la plataforma donde se colocarán los rodillos. La posición de las plataformas puede ajustarse según el tamaño del material. | 2pcs |
| 9 | Elevador de riel | Se puede considerar como un soporte utilizado para elevar la configuración. | 5 uds. |
| 10 | Adaptador | Es el adaptador del cable que cuenta con una conexión para el cable de la máquina y otra para el cable del alimentador. | 1 ud. |
| 11 | Imán de riel | El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar la configuración a la máquina. | 4 piezas |
| 12 | Soporte de posicionamiento en L | El imán se instalará en el soporte para fijarlo a la máquina. | 2pcs |
| 13 | Tuerca en T M5 | Servirá como tuerca para el imán. | 4 piezas |
| 14 | Abrazadera de carril | Se utilizará para fijar el montaje en la máquina. Algunos montajes no requerirán esta pieza. | 1 ud. |
| 15 | Cable | Cable para conectar la máquina y el adaptador. | 1 ud. |
| 16 | Tornillo M5*6 | Tornillo corto | 6pcs |
| 17 | Tornillo M5*12 | Tornillo mediano | 6pcs |
| 18 | Tornillo M5*22 | Tornillo largo | 6pcs |
| 19 | Destornillador hexagonal M4 | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 20 | Llave Allen de 2,5mm | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 21 | Llave Allen de 2mm | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 22 | Llave fija de 10mm | Esta herramienta se utiliza para ajustar o sustituir la rueda del alimentador. | 1 ud. |
| 23 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los raíles. | 3 uds. |
| Paquete de extensión | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Riel | Pieza con ruedas blancas incorporadas que permiten un movimiento suave del material. | 6pcs |
| 2 | Conector de riel | Se utiliza para unir los rieles y obtener una longitud mayor. | 6pcs |
| 3 | Viga de fijación del riel | Barras o vigas que se instalan horizontalmente para estabilizar la estructura. | 2pcs |
| 4 | Elevador de riel | Se puede considerar como un soporte utilizado para elevar la configuración. | 5 uds. |
| 5 | Tornillo M5*6 | Tornillo corto | 8 uds. |
| 6 | Tornillo M5*22 | Tornillo largo | 6pcs |
| 7 | Tornillo M5*25 | Tornillo extralargo | 4 piezas |
| 8 | Correa de 3 m (300 mm) | Esta correa se utilizará para reemplazar la original cuando se use la configuración más larga. | 1 ud. |
| 9 | Cable de extensión | Este cable se utilizará para extender el cable del alimentador cuando se use la configuración más larga. | 1 ud. |
| 10 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los raíles. | 3 uds. |
Paso E1
Instale el Accesorio de paso y base abierta para Beambox II.
Paso E2
Instale el complemento de extensión de base de Beambox II (patas) y abra la cubierta inferior, siguiendo la guía a continuación.
Guía de instalación de la extensión de base
(Por favor, omita la instalación de la pieza de la base.)
Paso E3
Después de instalar el accesorio de extensión (patas) y abrir la cubierta inferior, apague la máquina y desconecte el cable de alimentación.
Paso E4
Localice el carril principal (el que tiene una correa) y retire los conectores del carril.
(Es posible que haya otros conectores de carril en otros carriles.)
Paso E5
Libere la correa y localice su lado largo.
Afloje el retenedor de la correa utilizando la llave Allen pequeña.
| Lado corto de la correa | Lado largo de la correa |
Mientras tanto, por favor apriete el retenedor de la correa en el lado corto.
Paso E6
Prepare el alimentador y el carril principal.
Inserte el carril principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es fundamental insertarlo en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.
Paso E7
Prepare dos conectores de carril y un carril de extensión (con ruedas blancas).

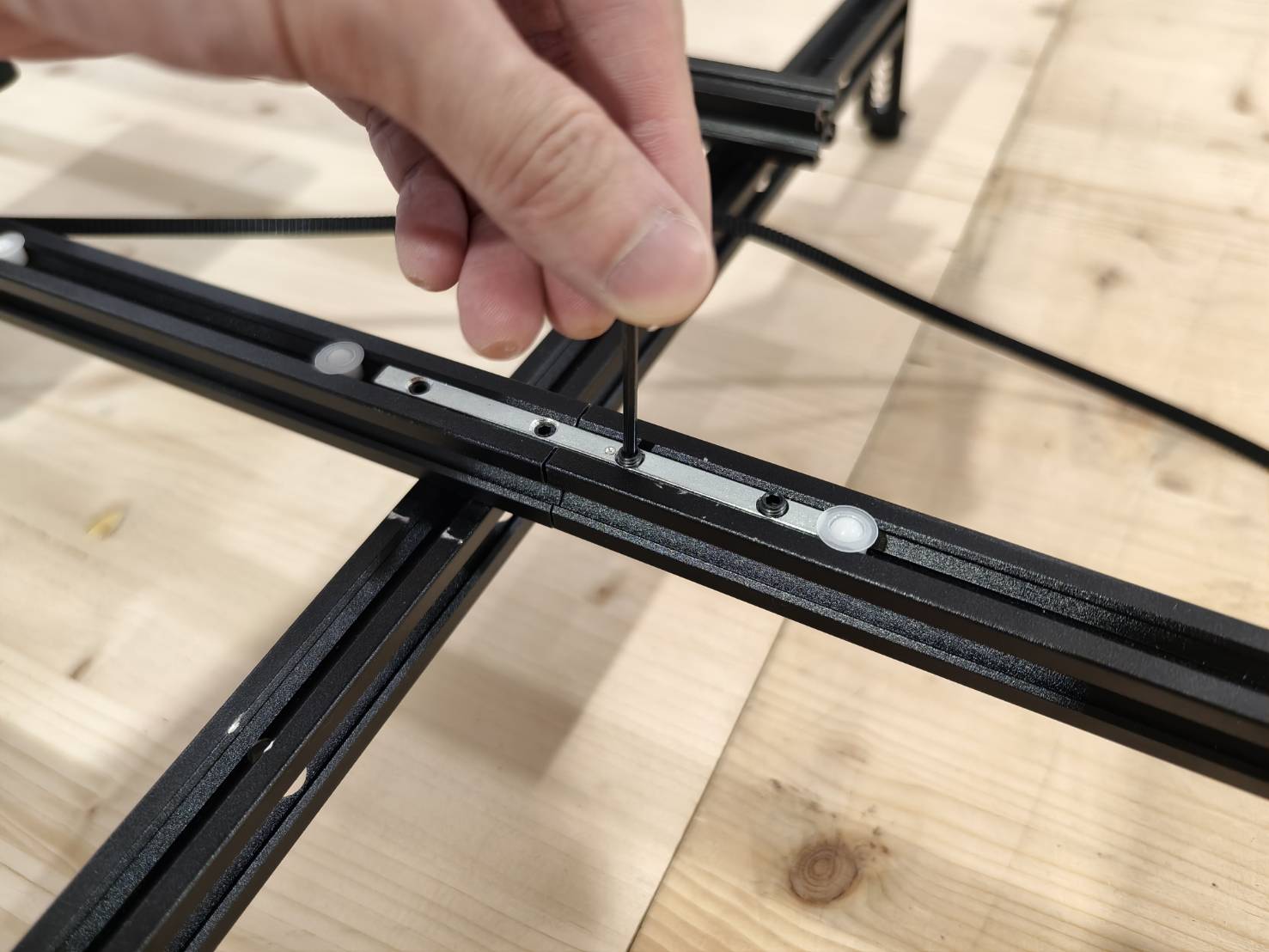

Cada bloque tiene cuatro tornillos. Fije dos tornillos en el carril principal y dos en el carril de extensión para lograr una sujeción firme.
(Nota: Asegúrese de que el carril de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los conectores deben estar en el mismo lado que las ruedas blancas y en la parte inferior de estas.)
Paso E8
Fije la correa en el lado largo con el retenedor que se retiró anteriormente.
(Asegúrese de que la correa esté tensa antes de fijarla).
Asegúrese de que la correa esté bien enganchada en la polea. Si no es así, retire el retenedor de la correa y vuelva a insertar el alimentador.
Paso E9

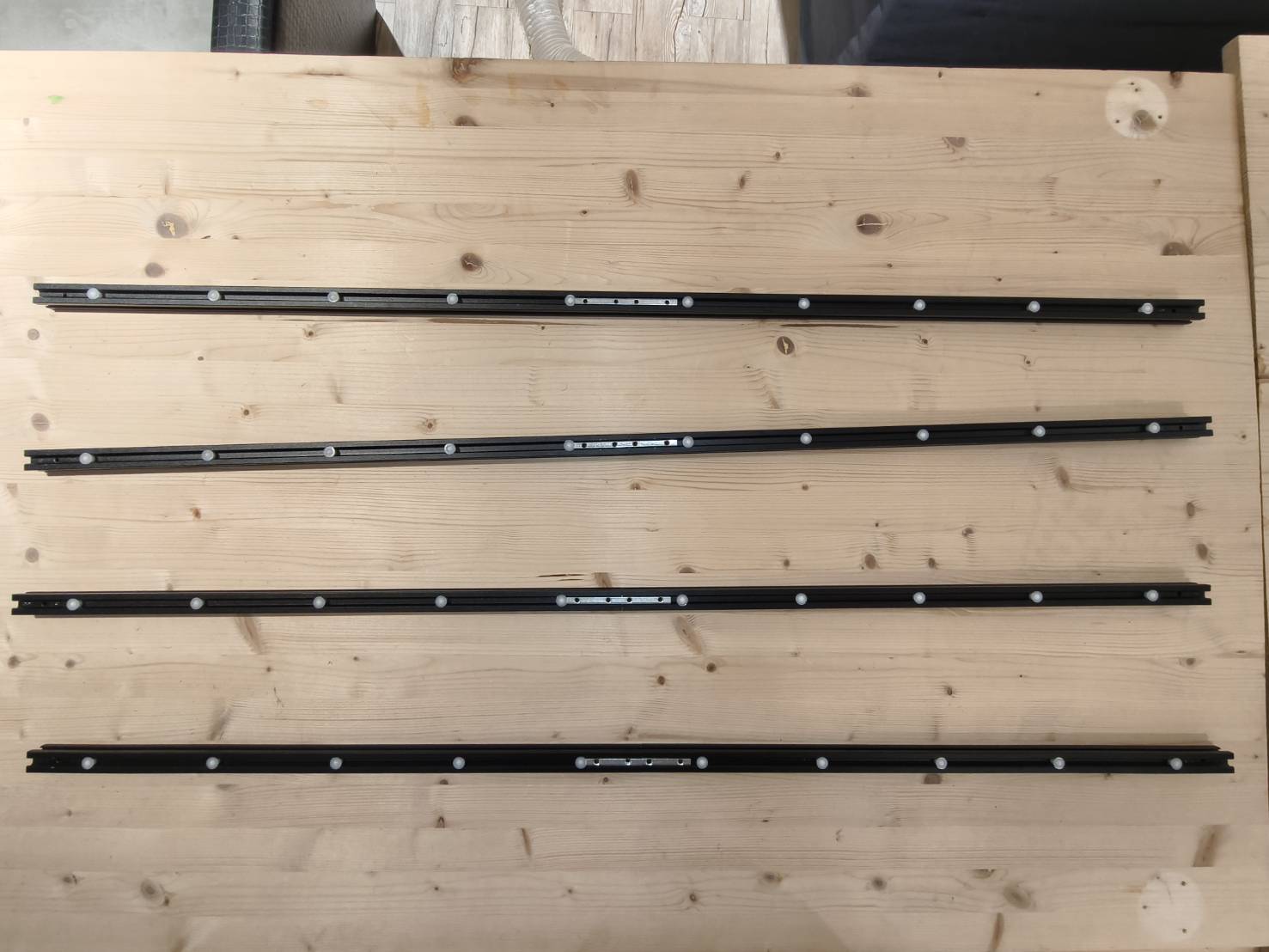

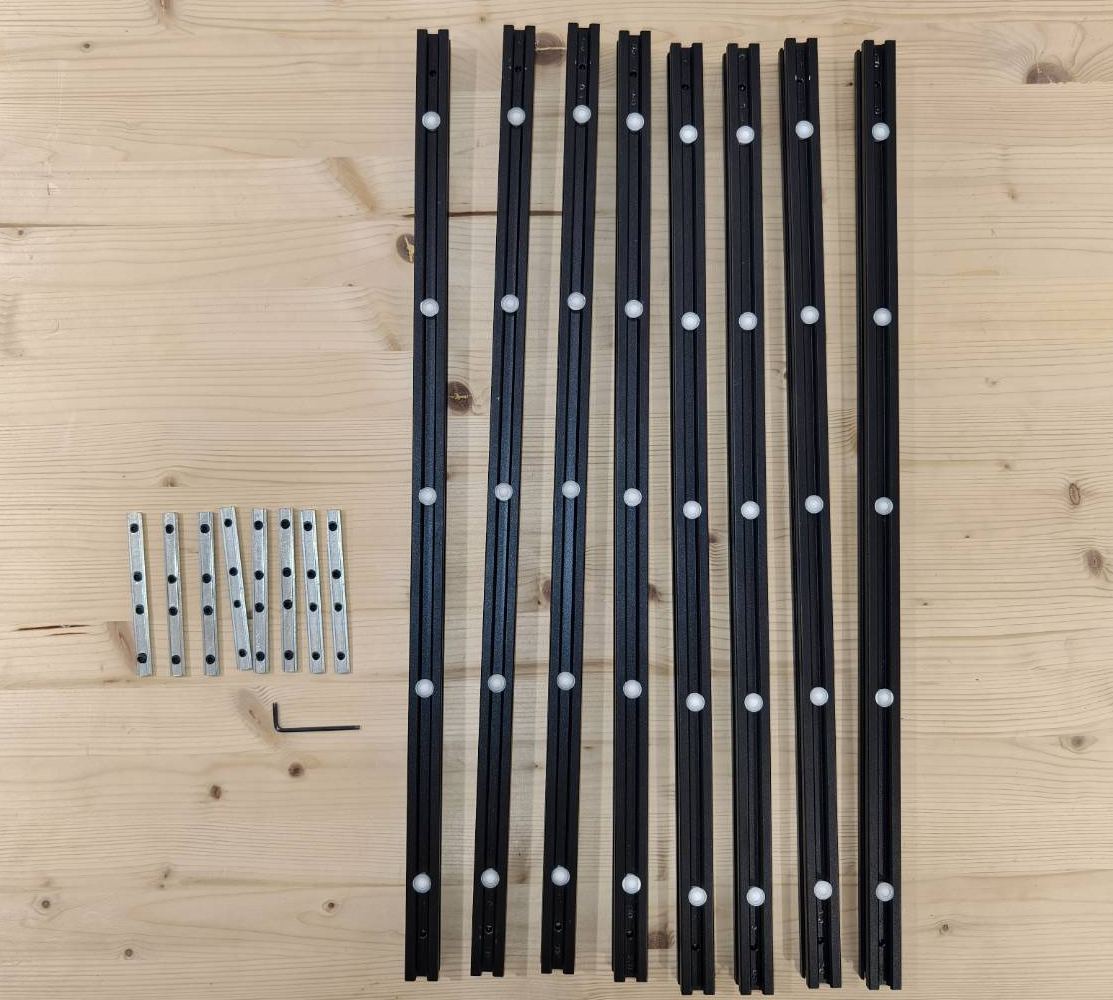

Localice 8 carriles y 8 conectores de carriles, luego una cada par para extenderlos. Al final, tendrá cuatro juegos de carriles extendidos en total.
Puede consultar este paso o los siguientes para el método de instalación.
Paso E10

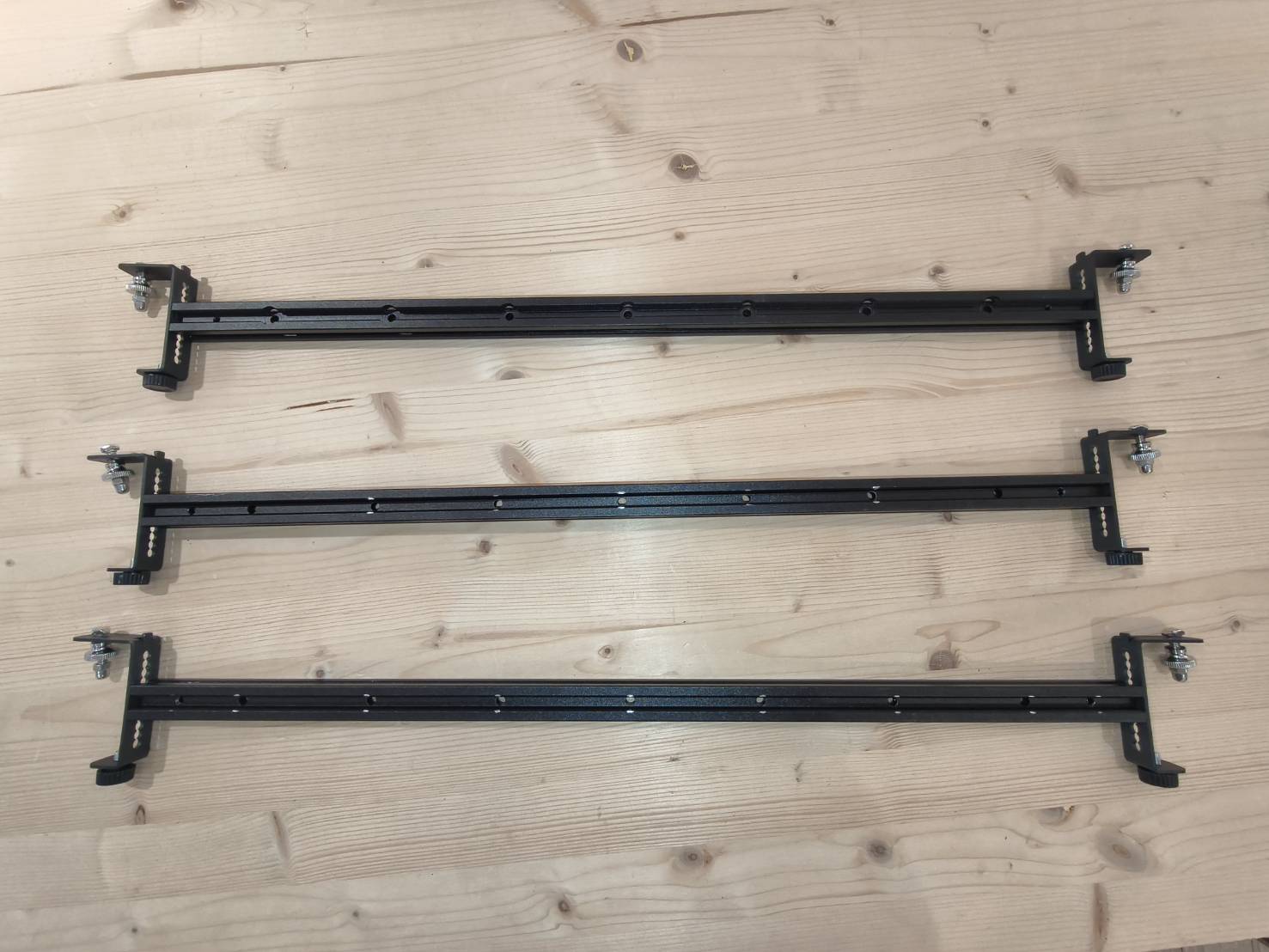

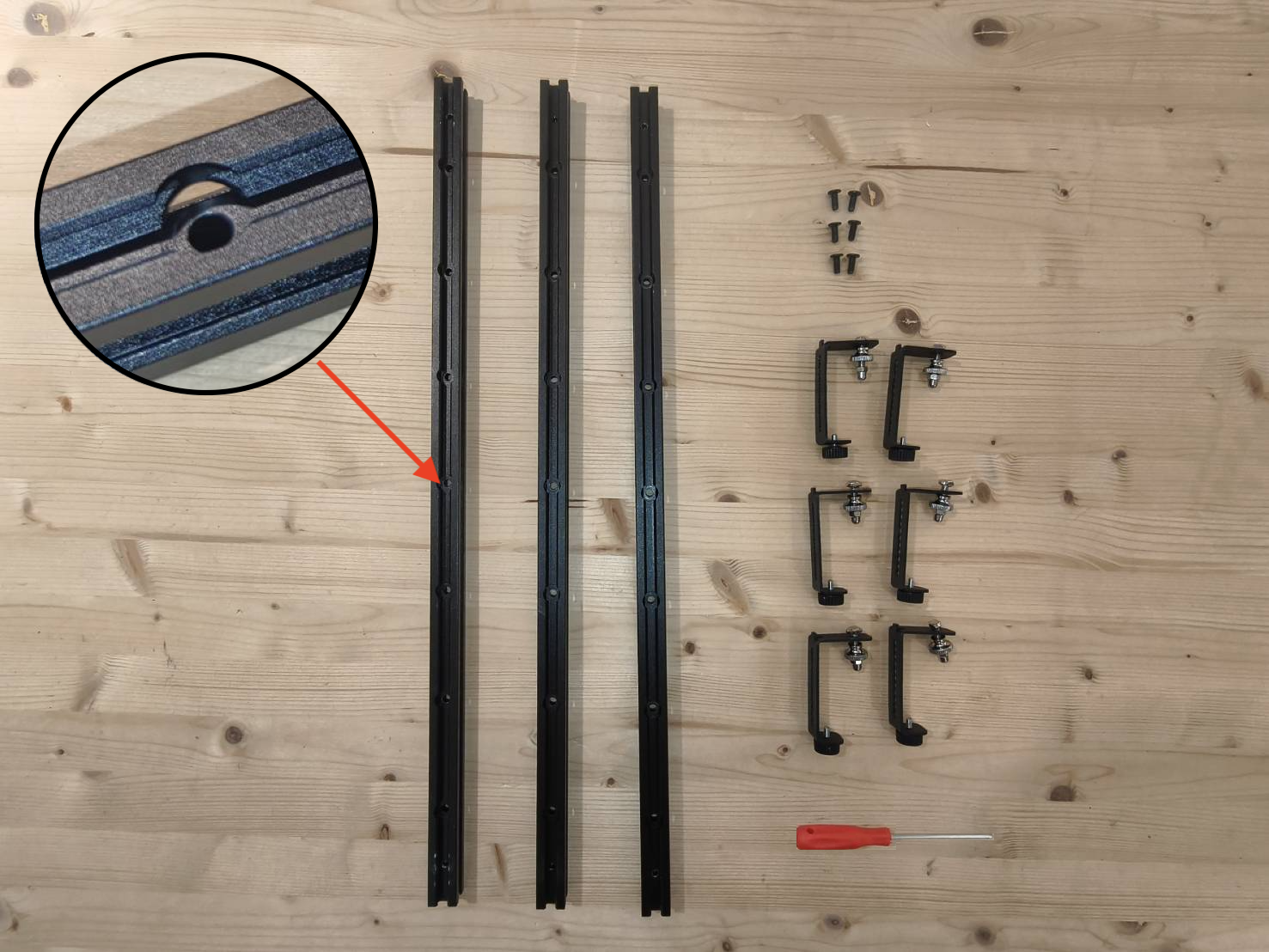

Localice 3 vigas de fijación de carriles (sin rodillos blancos), 6 elevadores de carriles y 6 tornillos cortos (tornillos M5*6).
Tenga en cuenta que las vigas de fijación de carriles no tienen rodillos blancos y los orificios de los tornillos tienen un borde superior ensanchado.
Utilice los tornillos cortos para instalar los elevadores de carriles en ambos lados de cada viga de fijación. Debería terminar con 3 conjuntos de ensamblajes de viga de fijación + elevador de carriles.
Recomendamos fijar todos los elevadores de carriles al orificio marcado con "5", que es el orificio central.
El método de instalación es el siguiente:
Asegúrese de que cuando la viga de fijación del carril esté en posición vertical, los orificios de los tornillos estén en los laterales, no en la parte superior o inferior.
Si los orificios no están en los laterales, afloje los tornillos, gire el elevador del carril y luego apriételos de nuevo.
Paso E11

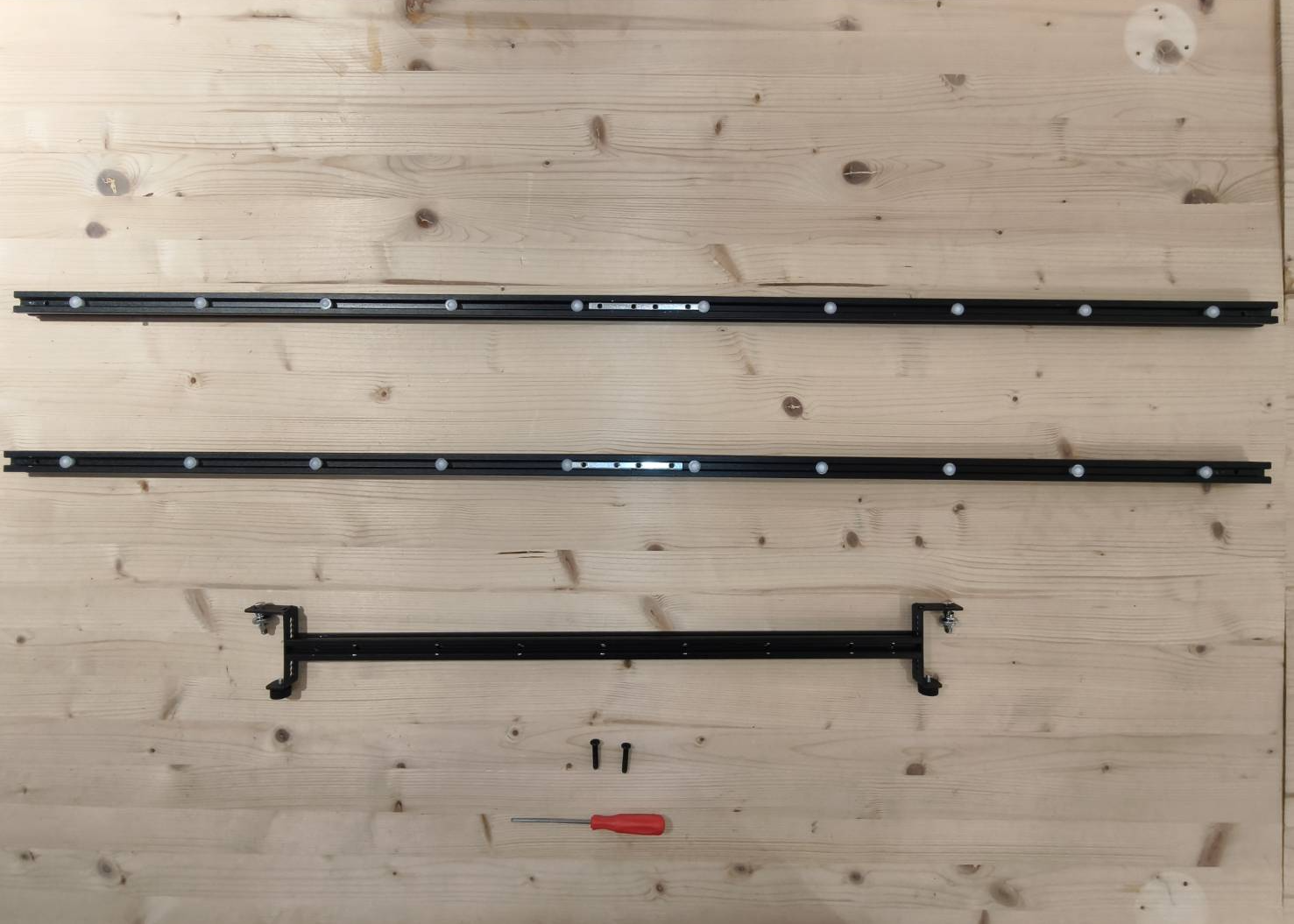

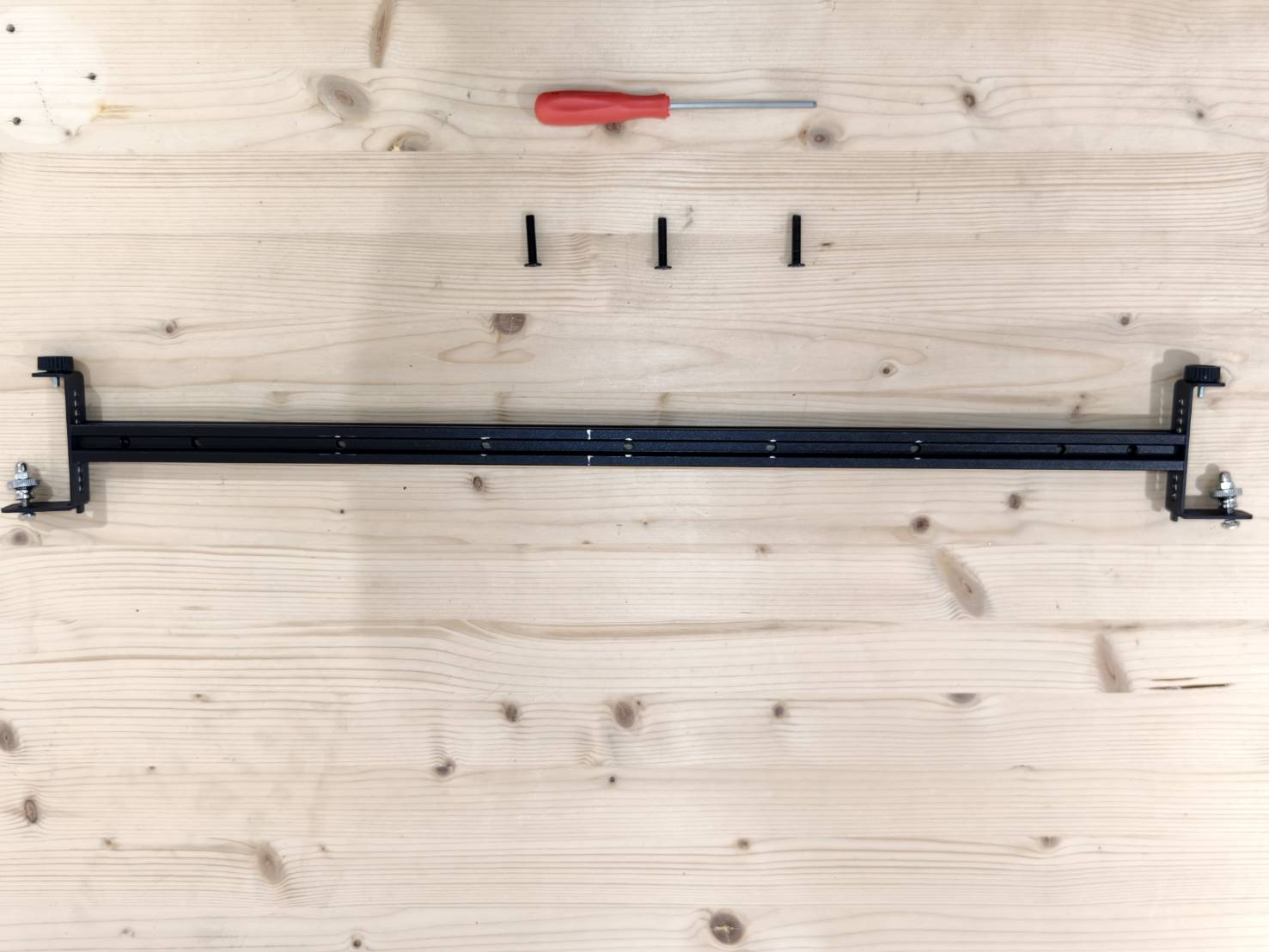

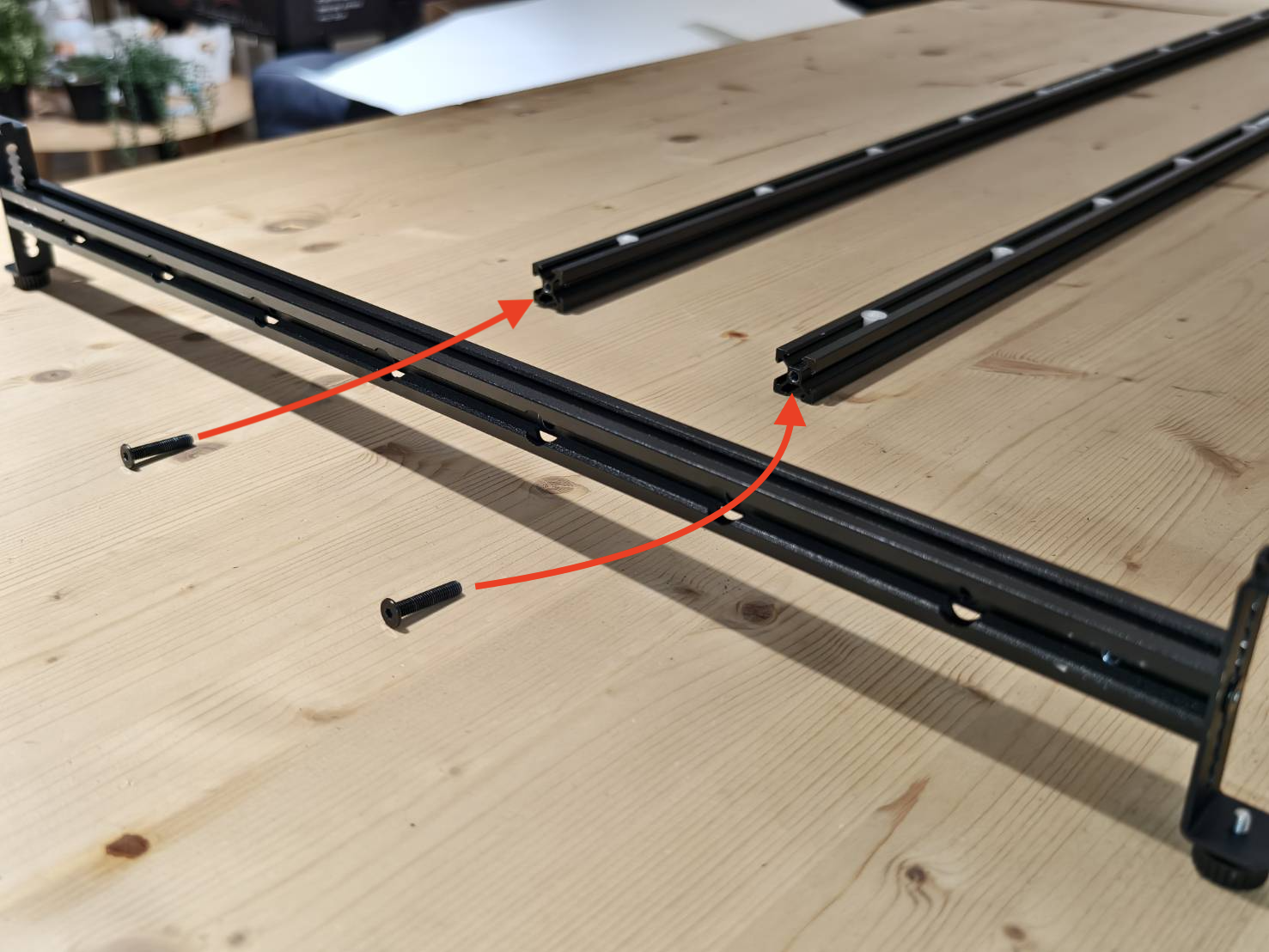

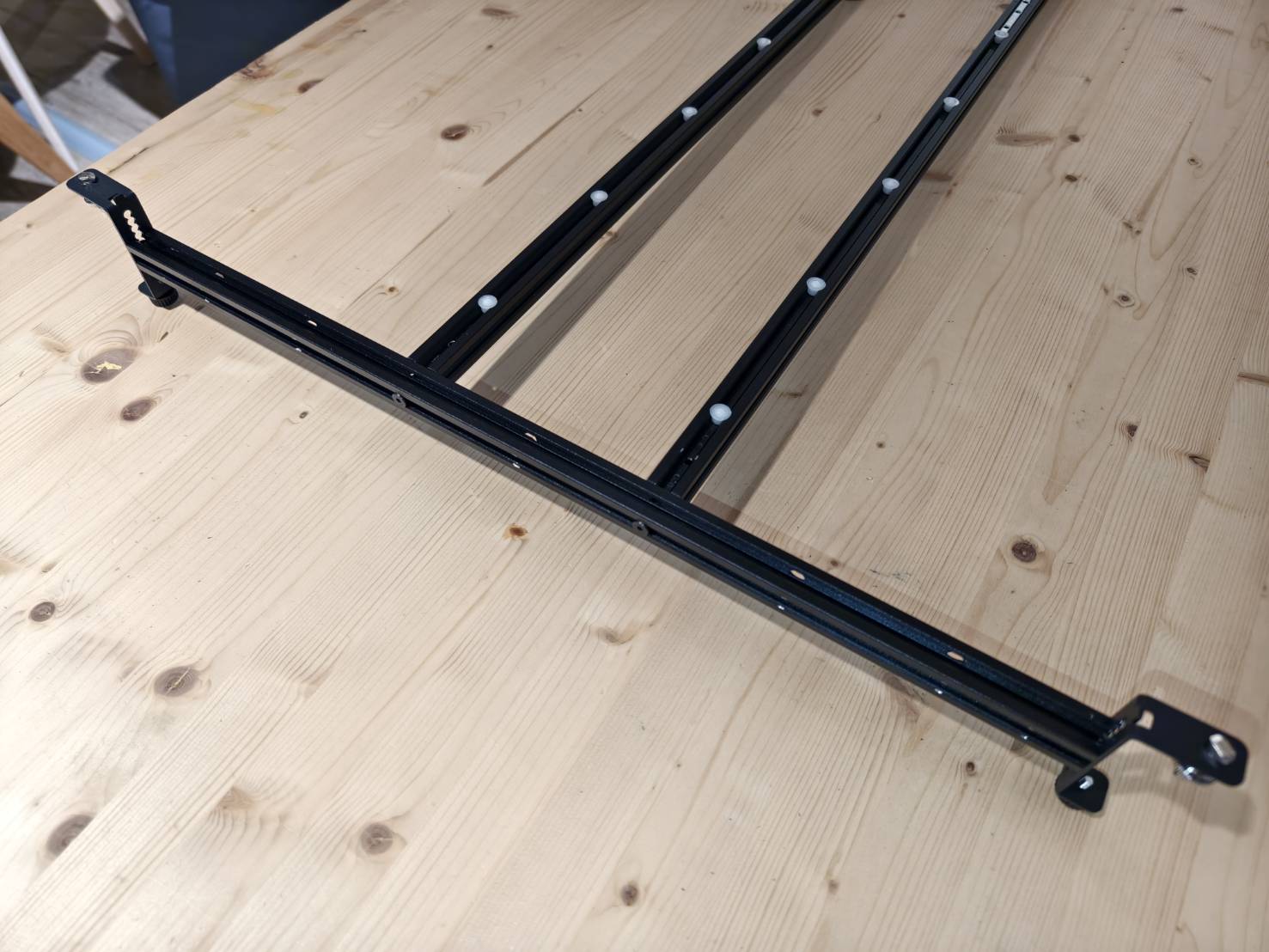

Prepare 2 raíles extendidos, 1 conjunto de viga de fijación de raíles + elevador y 2 tornillos largos (M5x22).

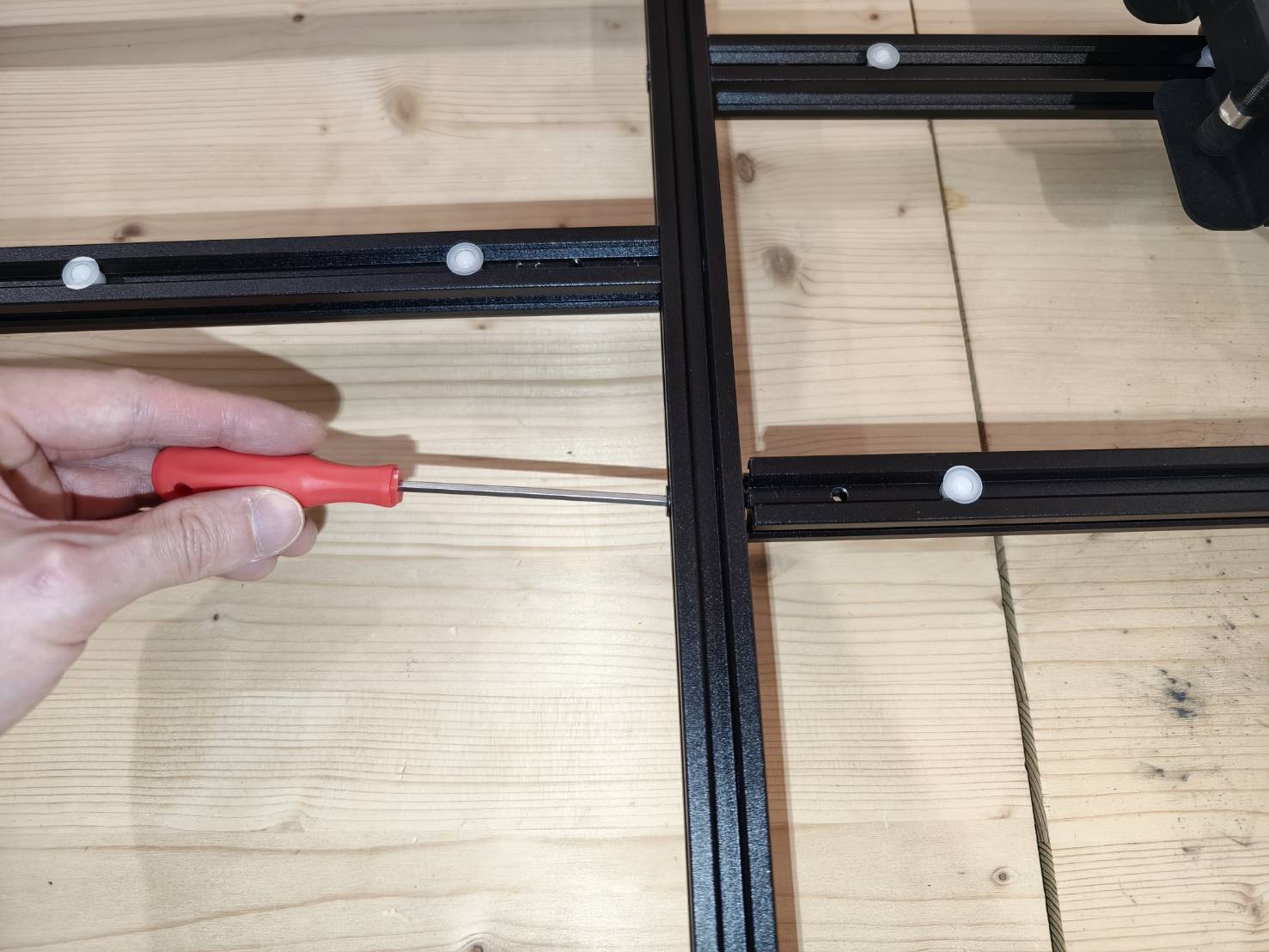

Monte los raíles en la viga de fijación a ambos lados del orificio central del tornillo, como se muestra en la imagen.
(Durante la instalación, asegúrese de que las patas de goma negras de la viga estén orientadas hacia abajo y las ruedas de bolas blancas de los raíles hacia arriba).
Paso E12

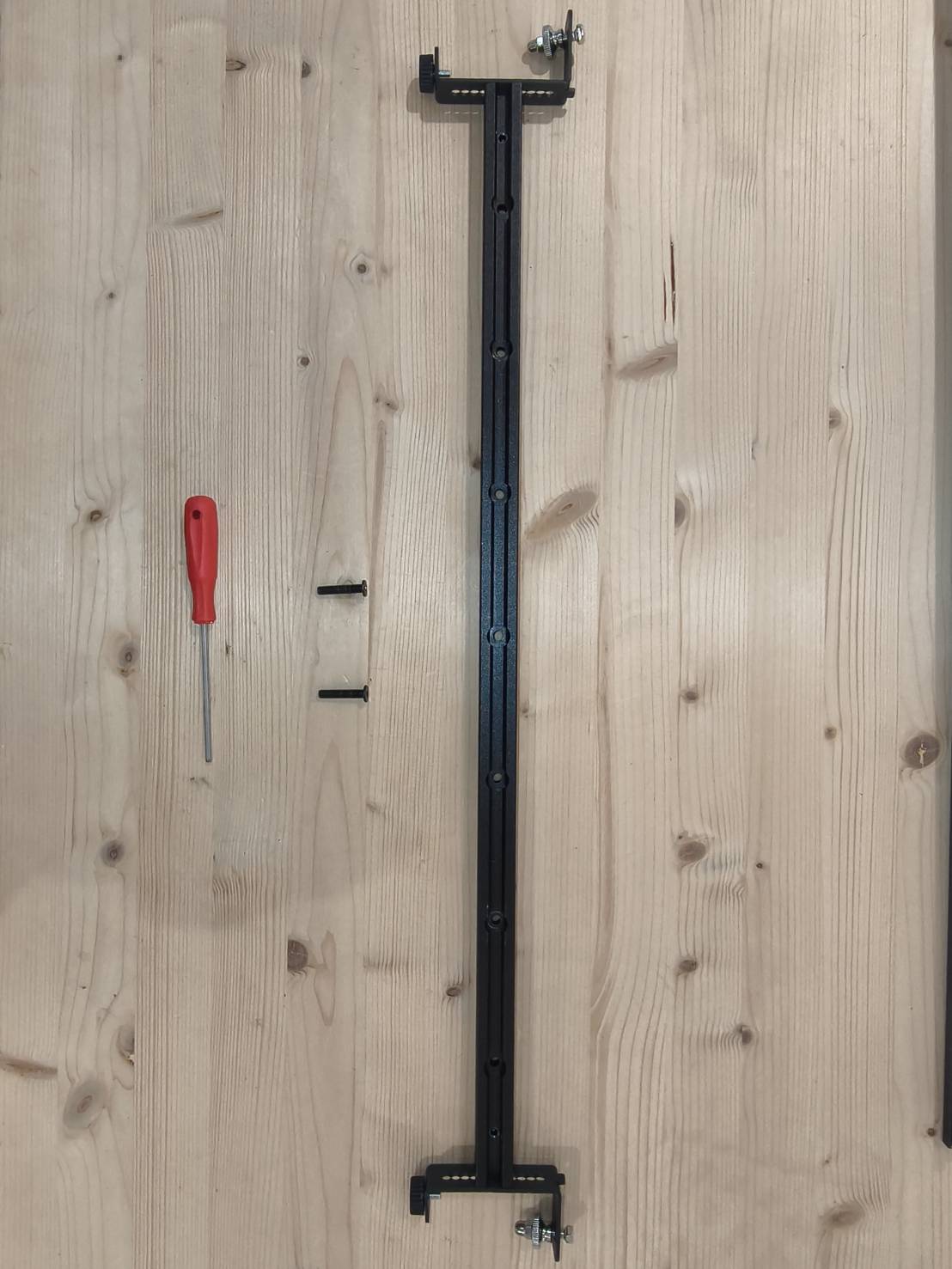

Prepare 1 juego de almohadillas para los pies de la viga del raíl y 2 tornillos largos (M5x22).
Instale en el lado opuesto para fijarlo, con las almohadillas negras de los pies de la viga del raíl hacia abajo.

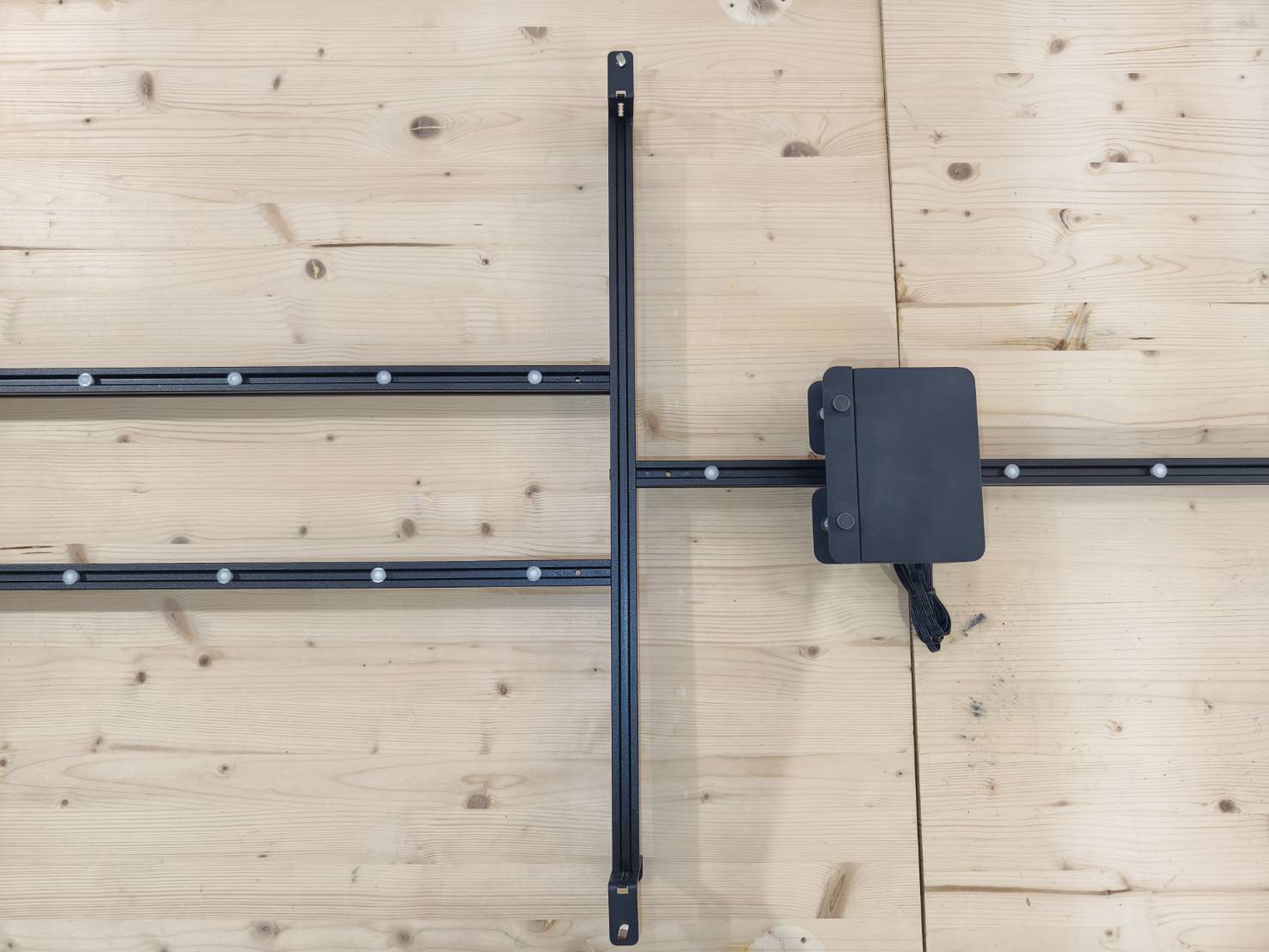

Paso E13

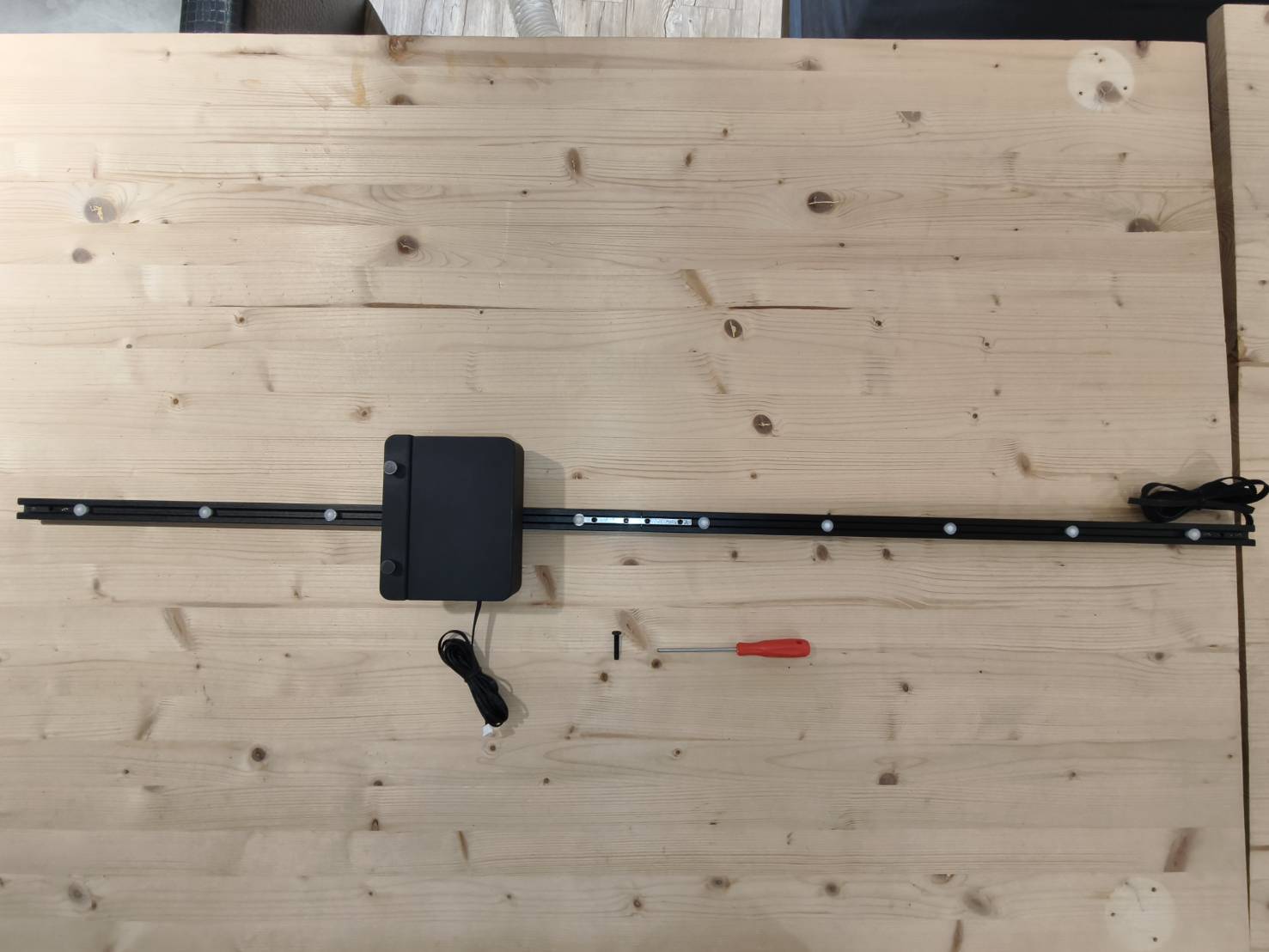

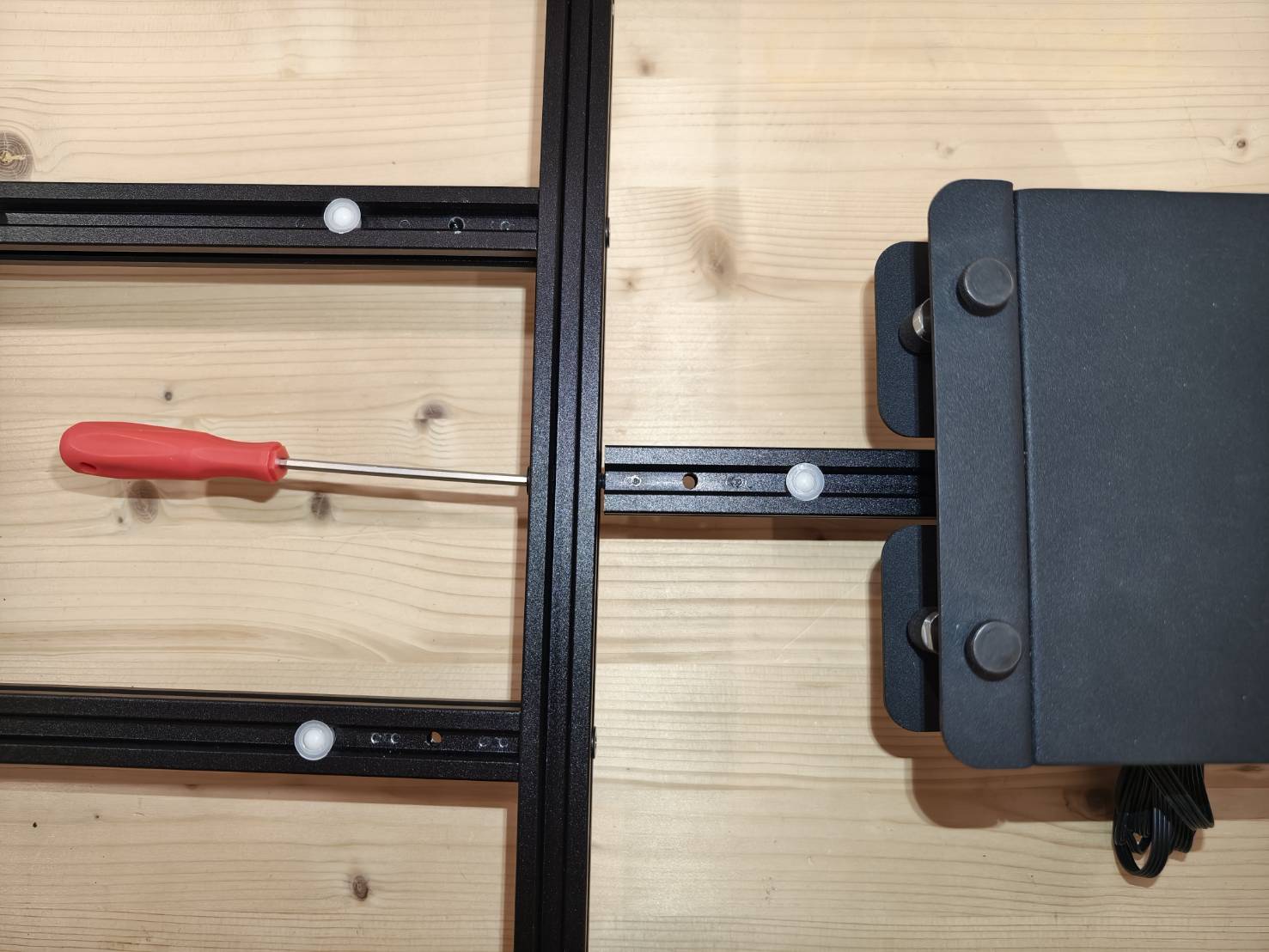

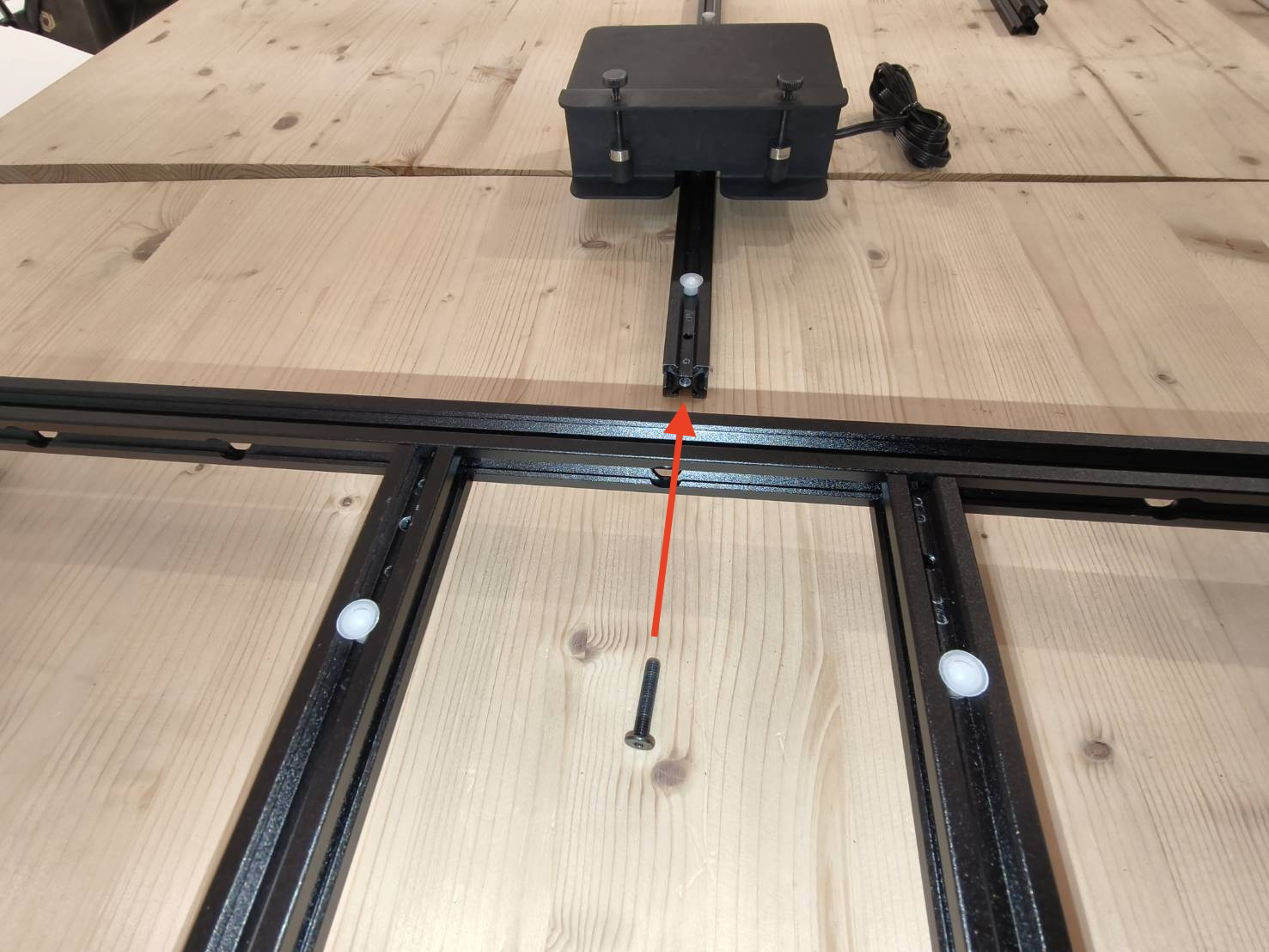

Prepare el conjunto del alimentador del raíl y un tornillo largo (M5x22).
Instale el alimentador en un lado de la viga del raíl, asegurándose de que las ruedas de bolas blancas del raíl estén orientadas hacia arriba.
Paso E14

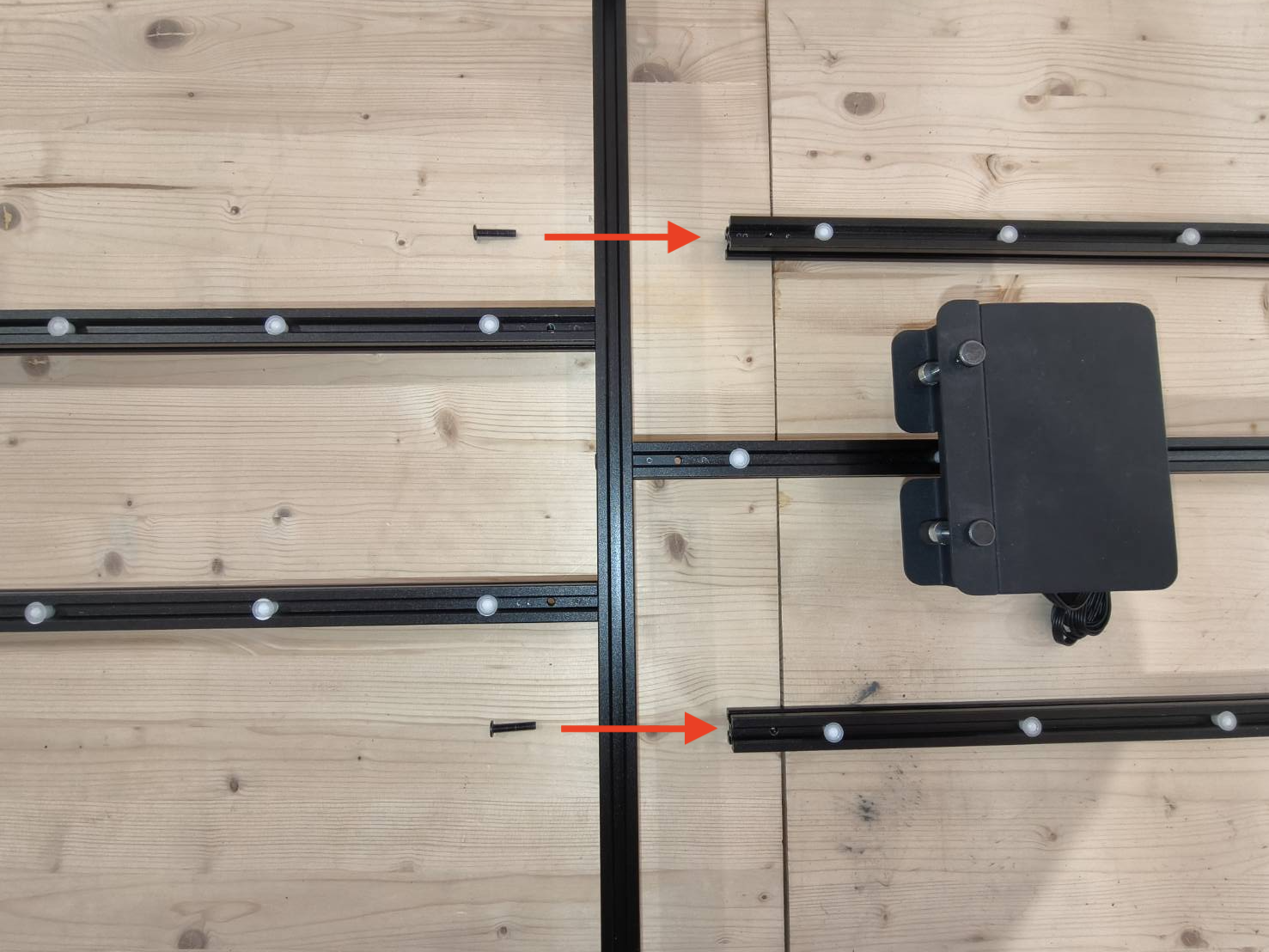

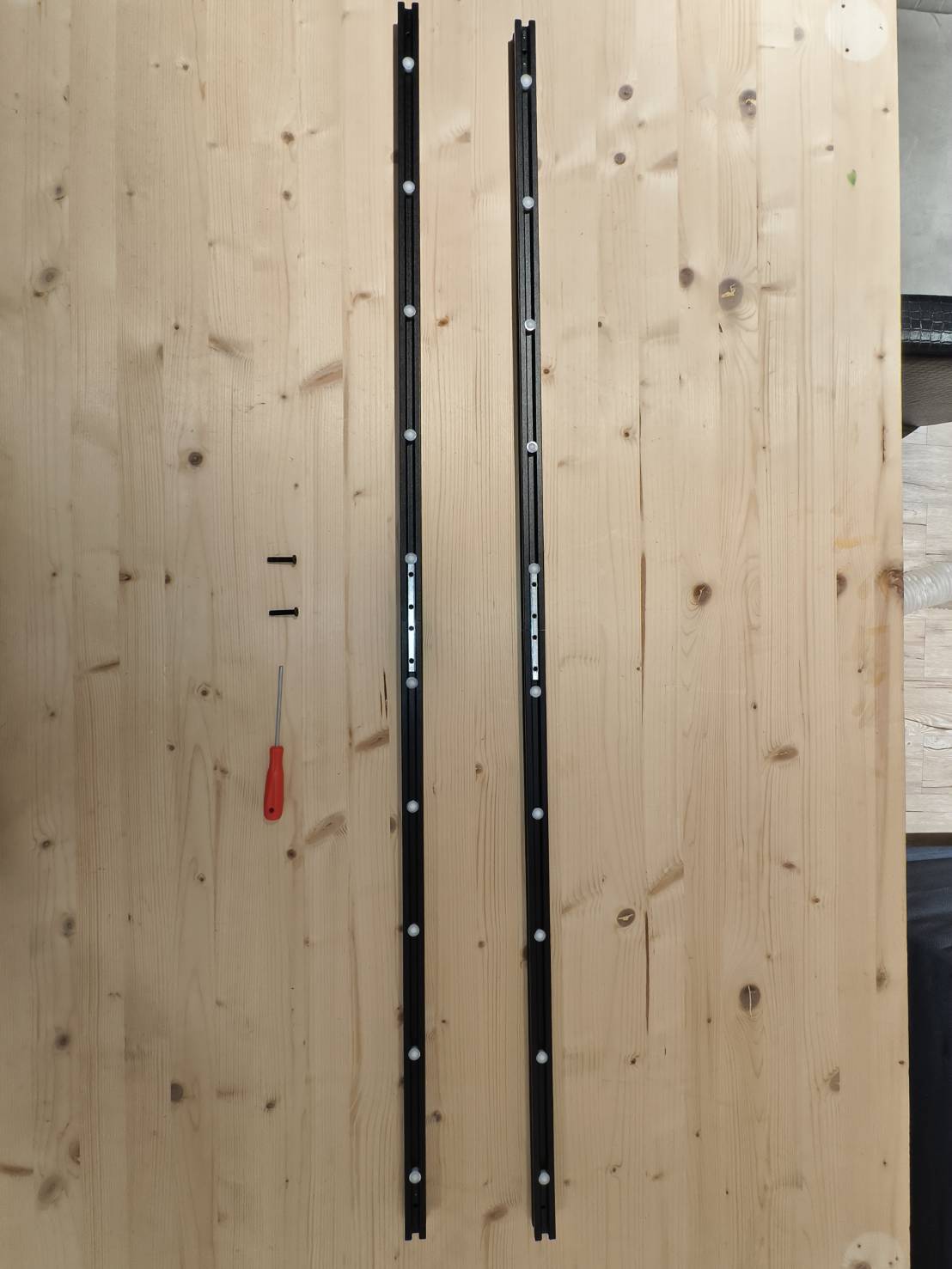

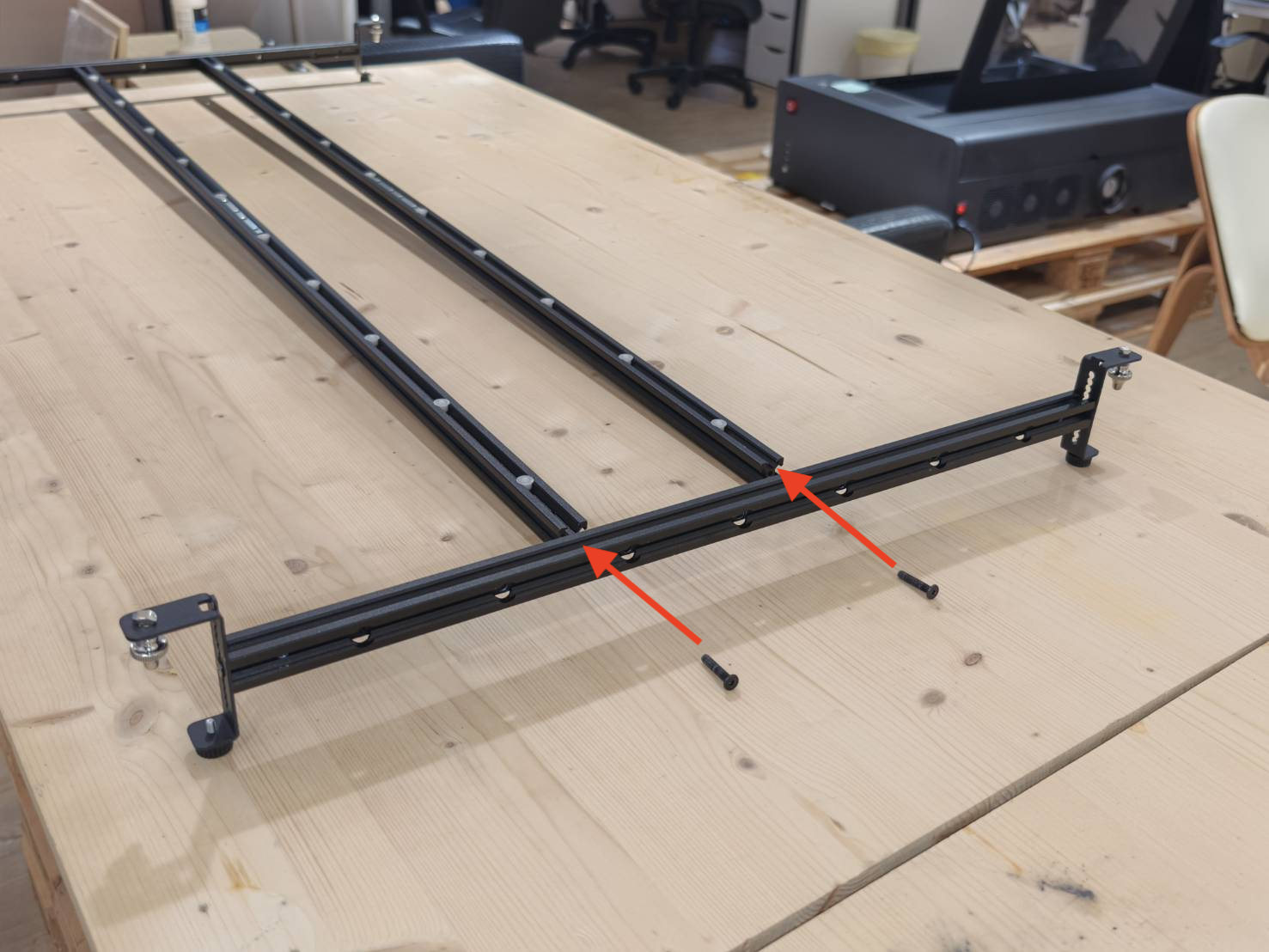

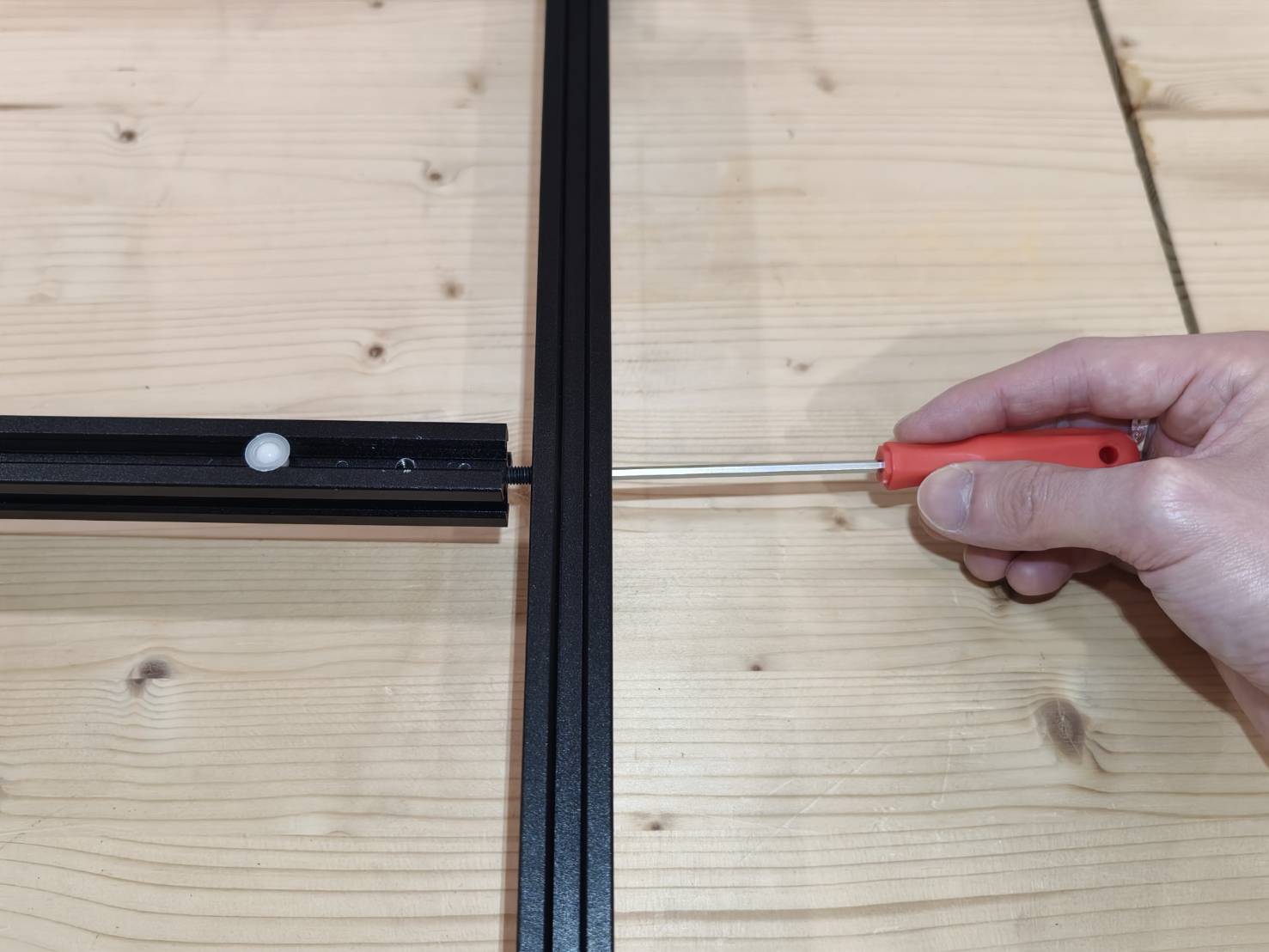

Prepare dos raíles extendidos (x2) y dos tornillos largos (M5x22) (x2).
Instale los raíles en el travesaño, a ambos lados del alimentador, asegurándose de que las ruedas de bolas blancas estén orientadas hacia arriba.

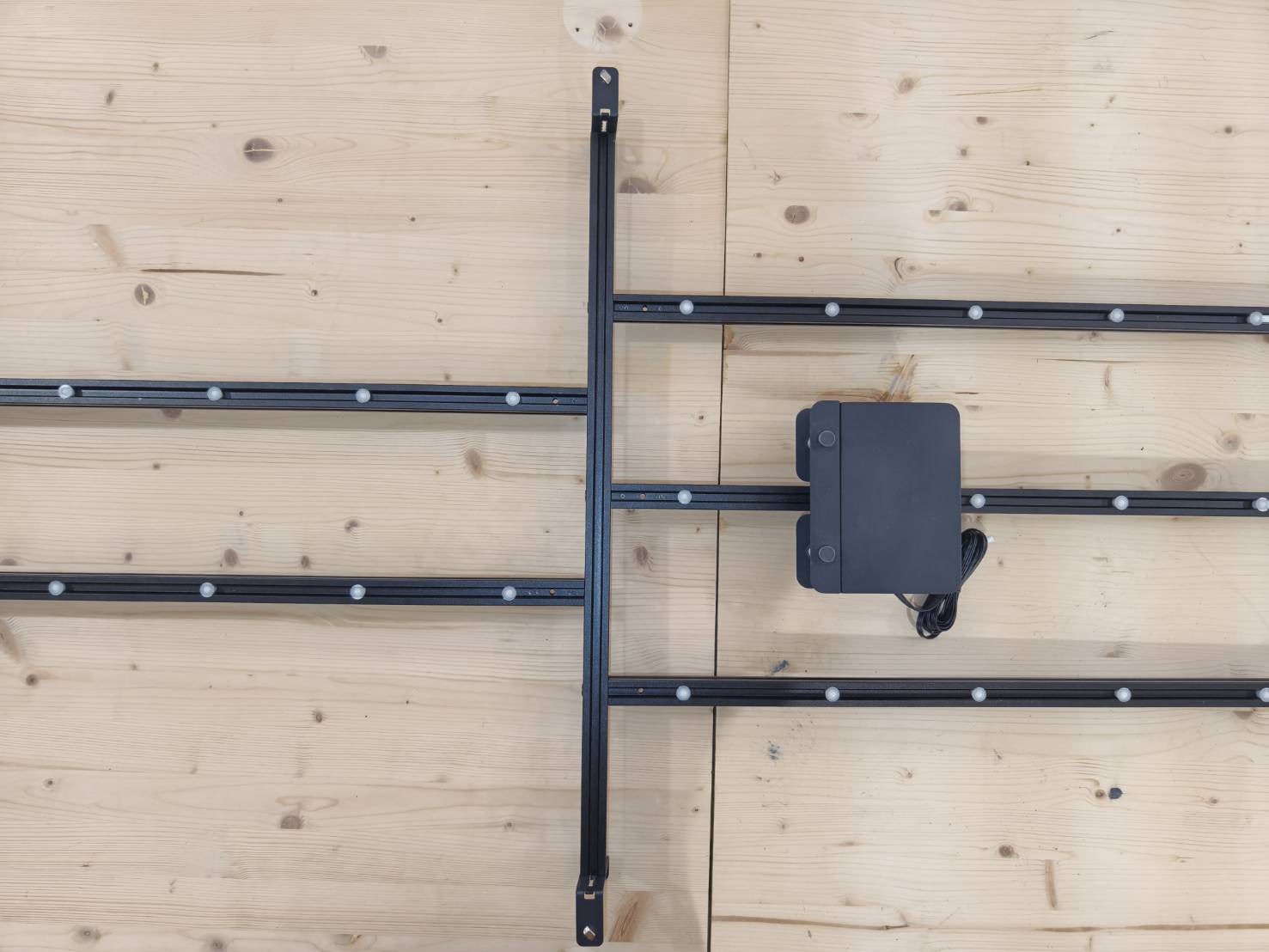

Paso E15

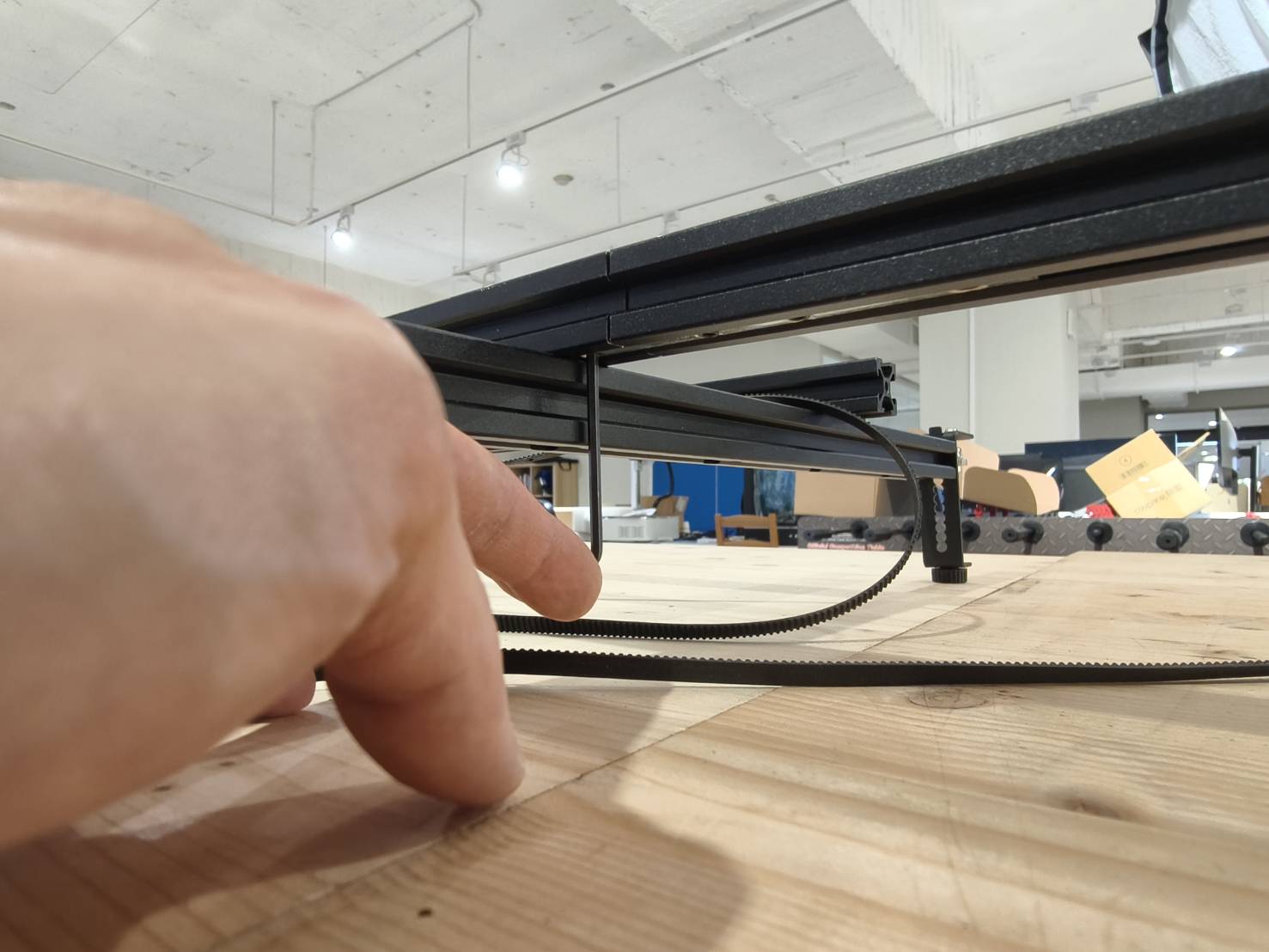

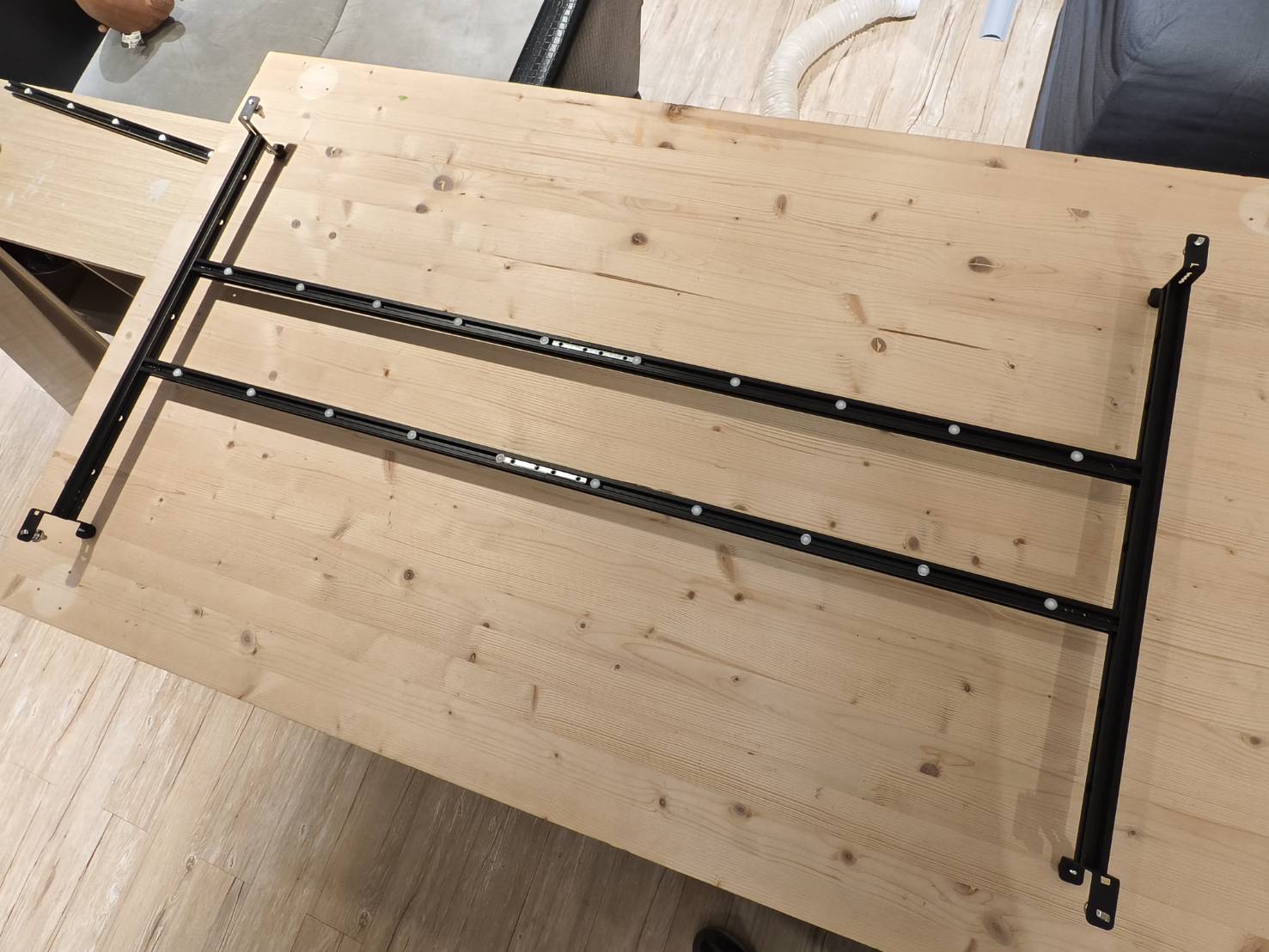

Prepare el conjunto de la almohadilla para los pies del travesaño y 3 tornillos largos (M5x22).
Primero, gire la viga para que, al colocarla en posición vertical, la dirección de los orificios de los tornillos quede hacia arriba.

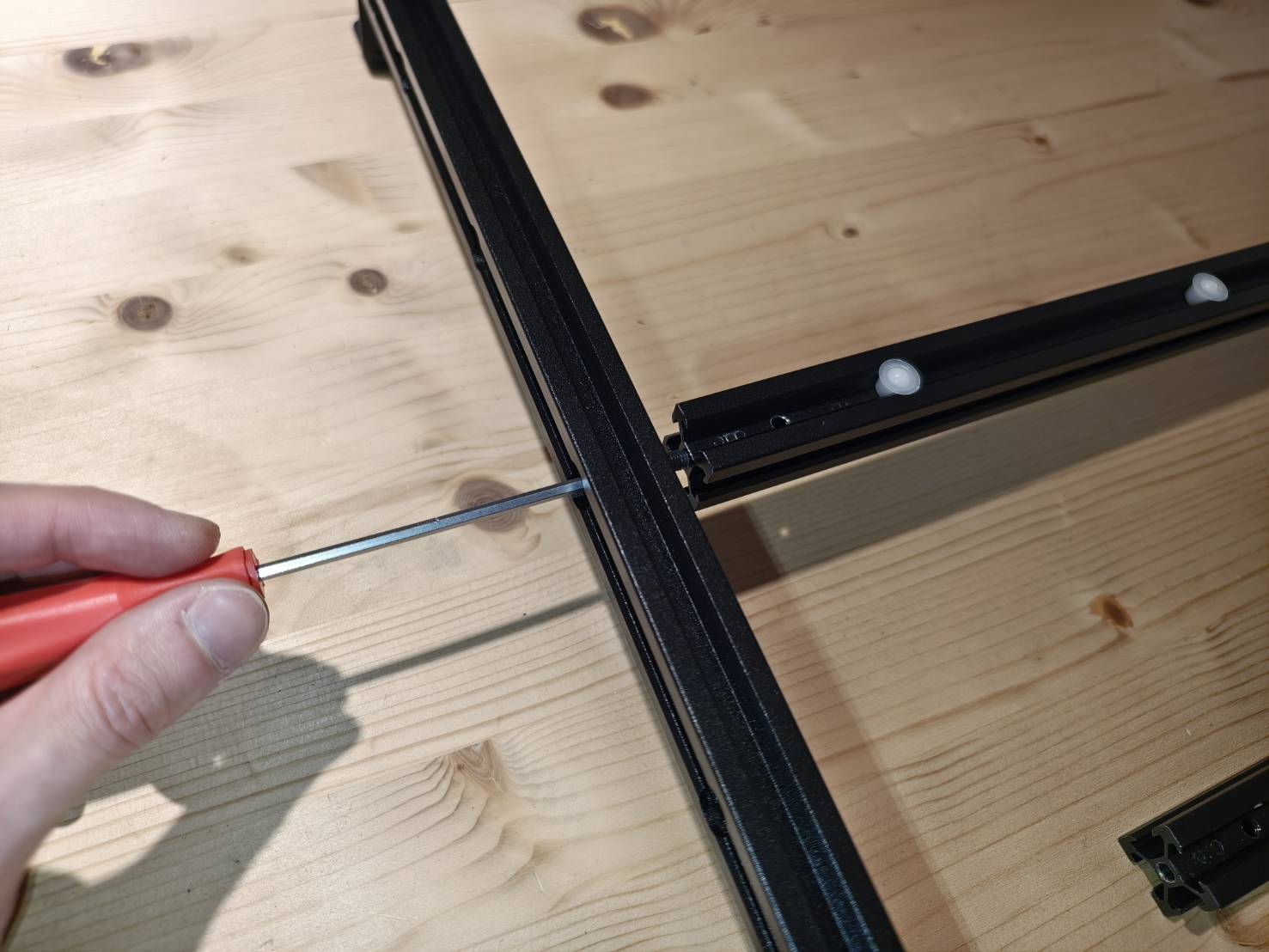

Instale la viga debajo del raíl y apriete los tornillos desde abajo hacia arriba.
Paso E16
Retire la abrazadera de la correa.
Paso E17

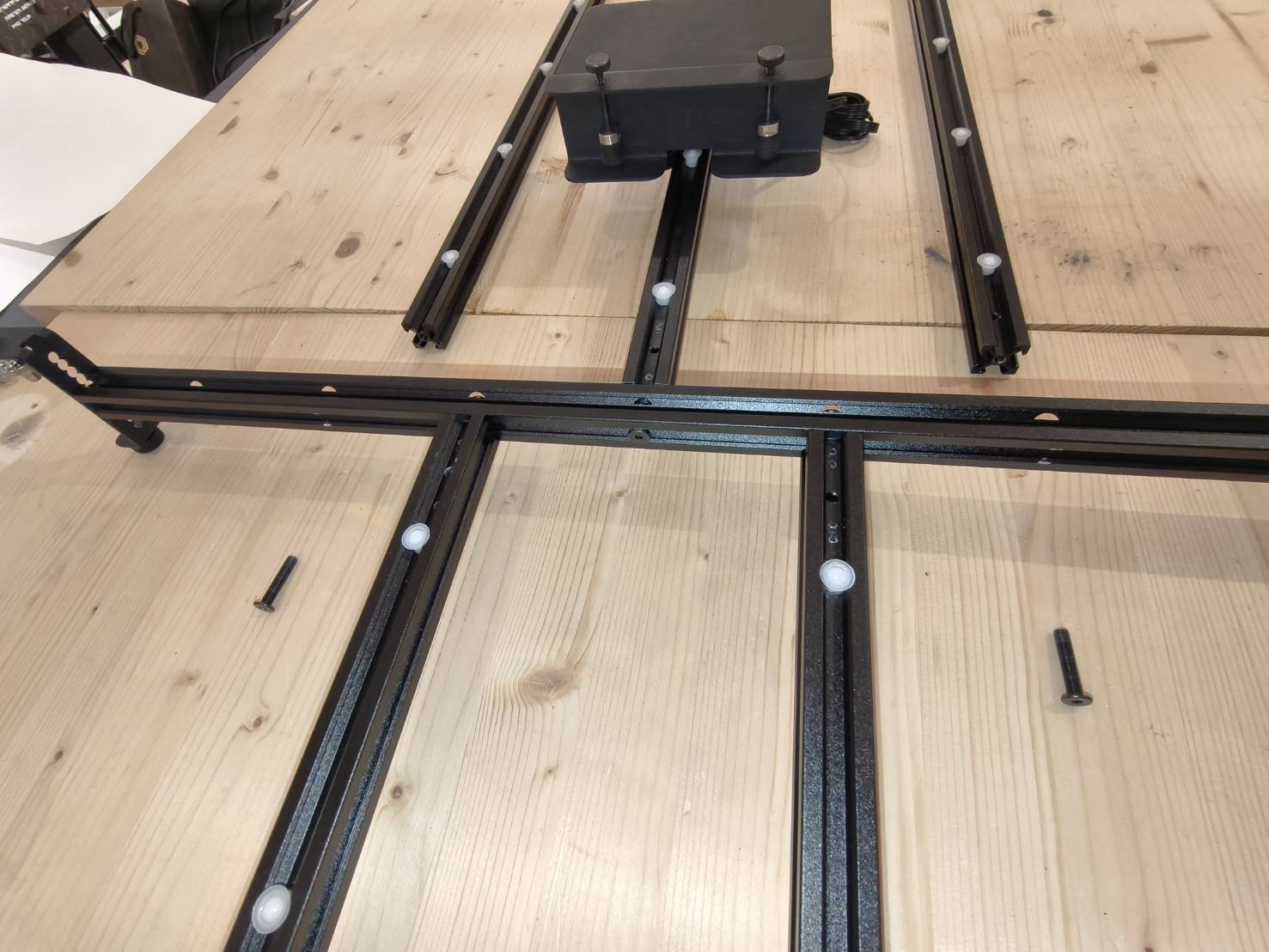

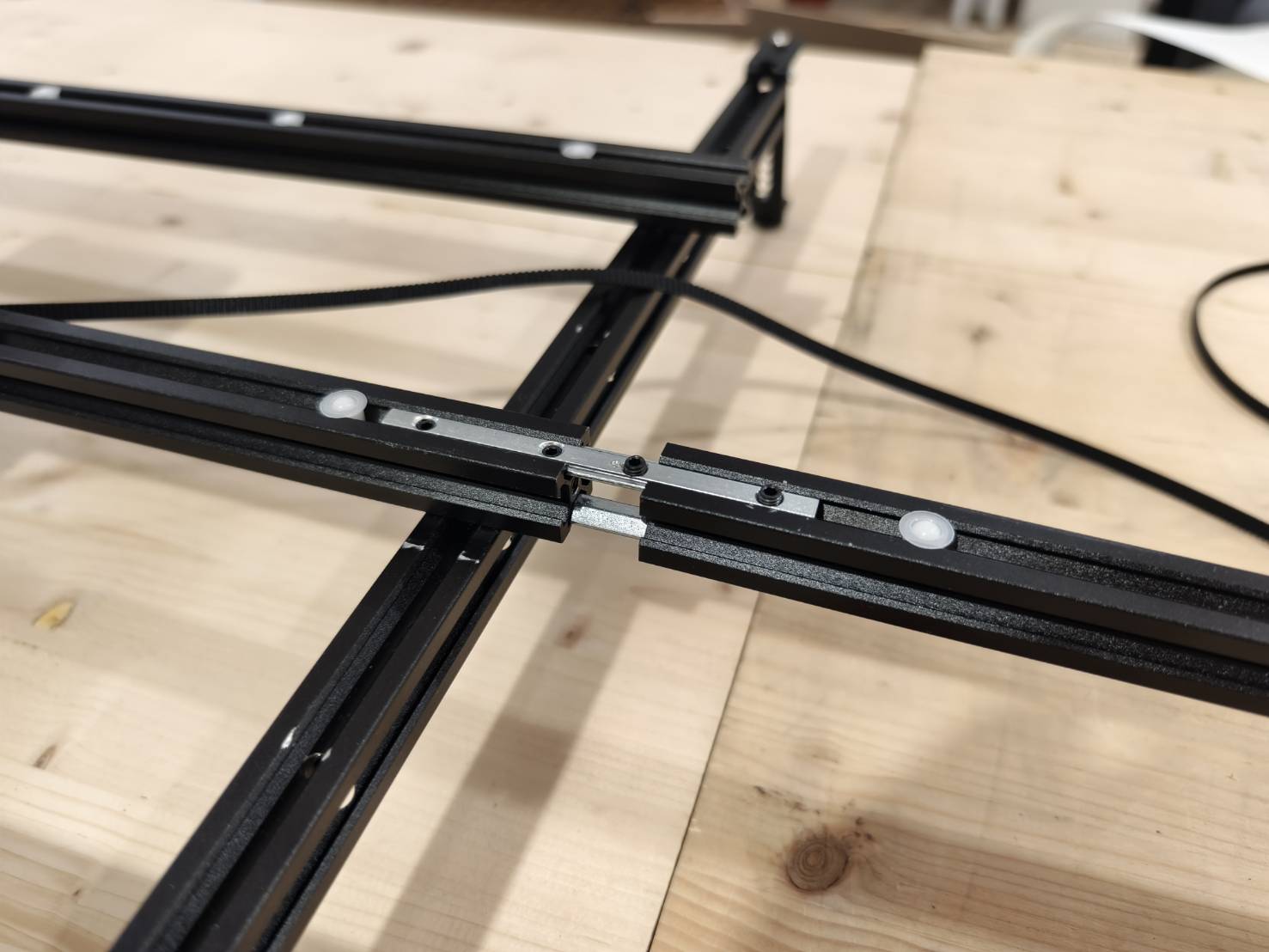

Prepare 1 raíl y 2 conectores de raíl.

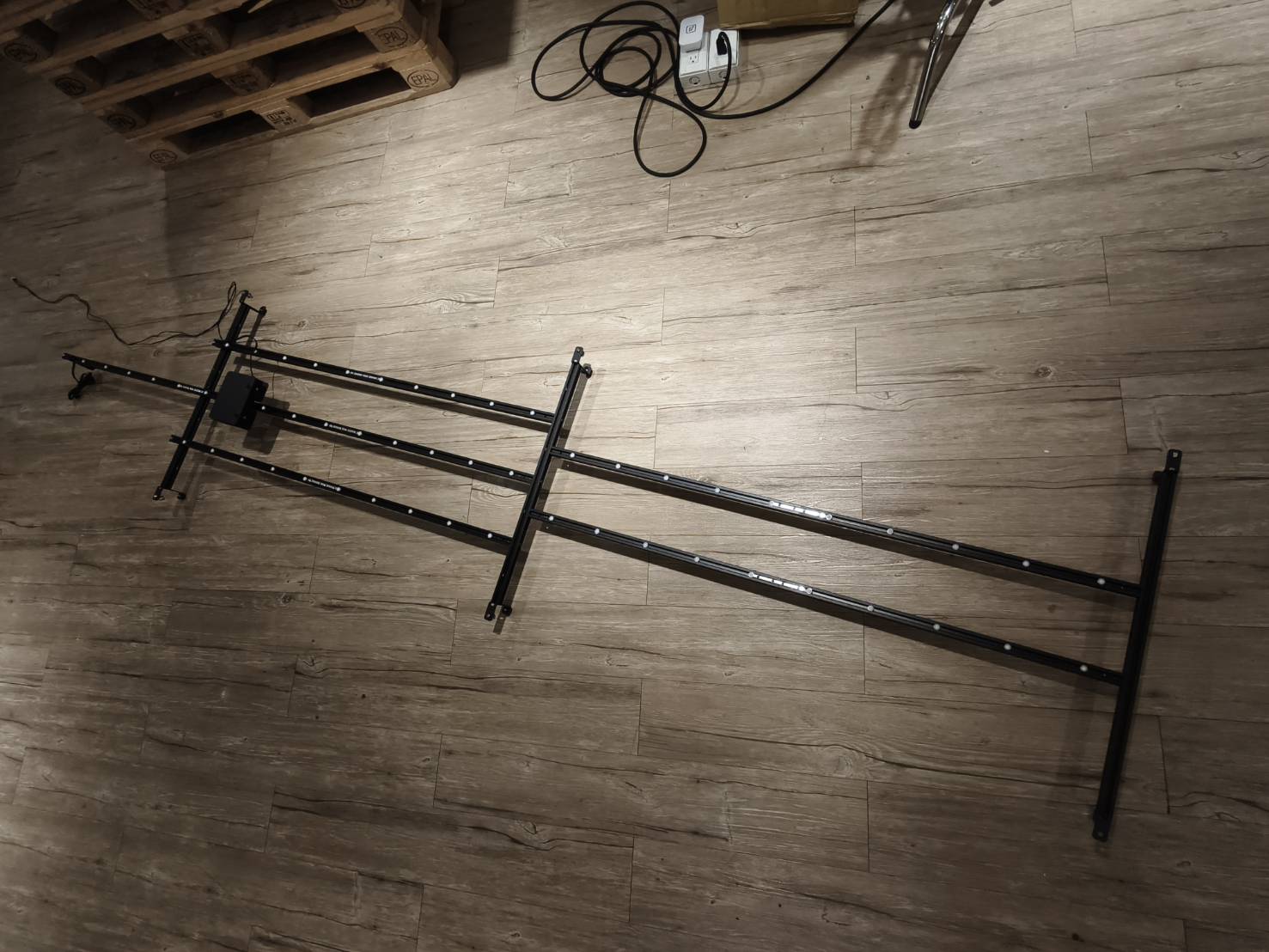

Conecte el carril al carril principal y extiéndalo hacia atrás.

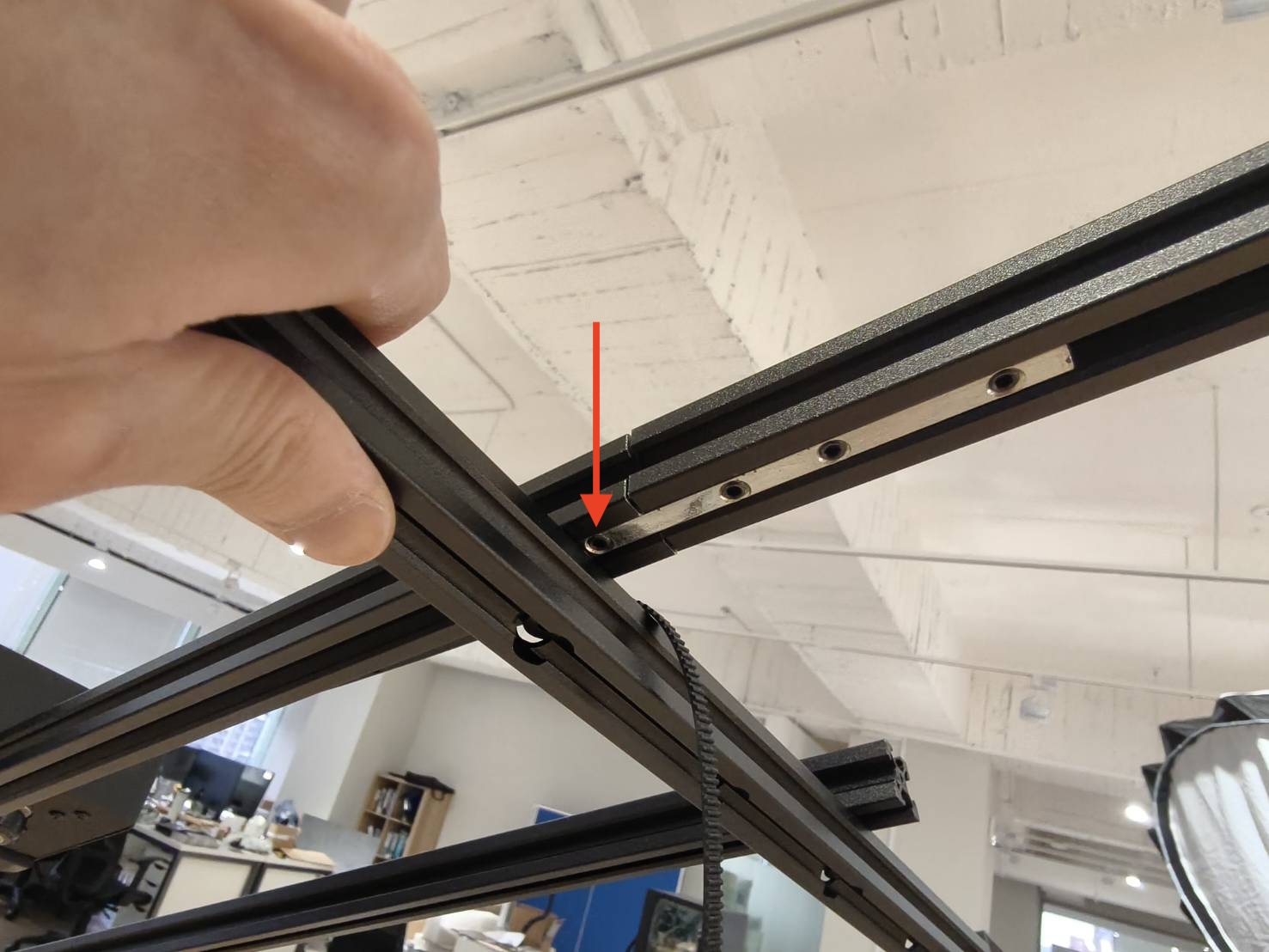

Los tornillos del conector en la parte inferior no se pueden atornillar demasiado porque quedarán bloqueados por los tornillos de la viga. Por lo tanto, solo es necesario apretar un tornillo.
Paso E18
Localice la abrazadera de la correa que se retiró anteriormente.
Utilice la abrazadera para asegurar la correa.
Paso E19
Prepare 1 elevador de carril y 1 tornillo mediano (M5*12).
Instale el elevador de carril en la parte trasera del carril.
Paso E20
Localice 2 imanes de carril, 2 soportes de posicionamiento en forma de L y 2 tornillos medianos (M5*12).
Instale los imanes de carril en los soportes de posicionamiento en forma de L, con el lado plateado del imán orientado hacia la izquierda. Coloque un imán en cada soporte.
El lado plateado de los imanes de carril debe quedar orientado hacia el exterior en ambos lados.

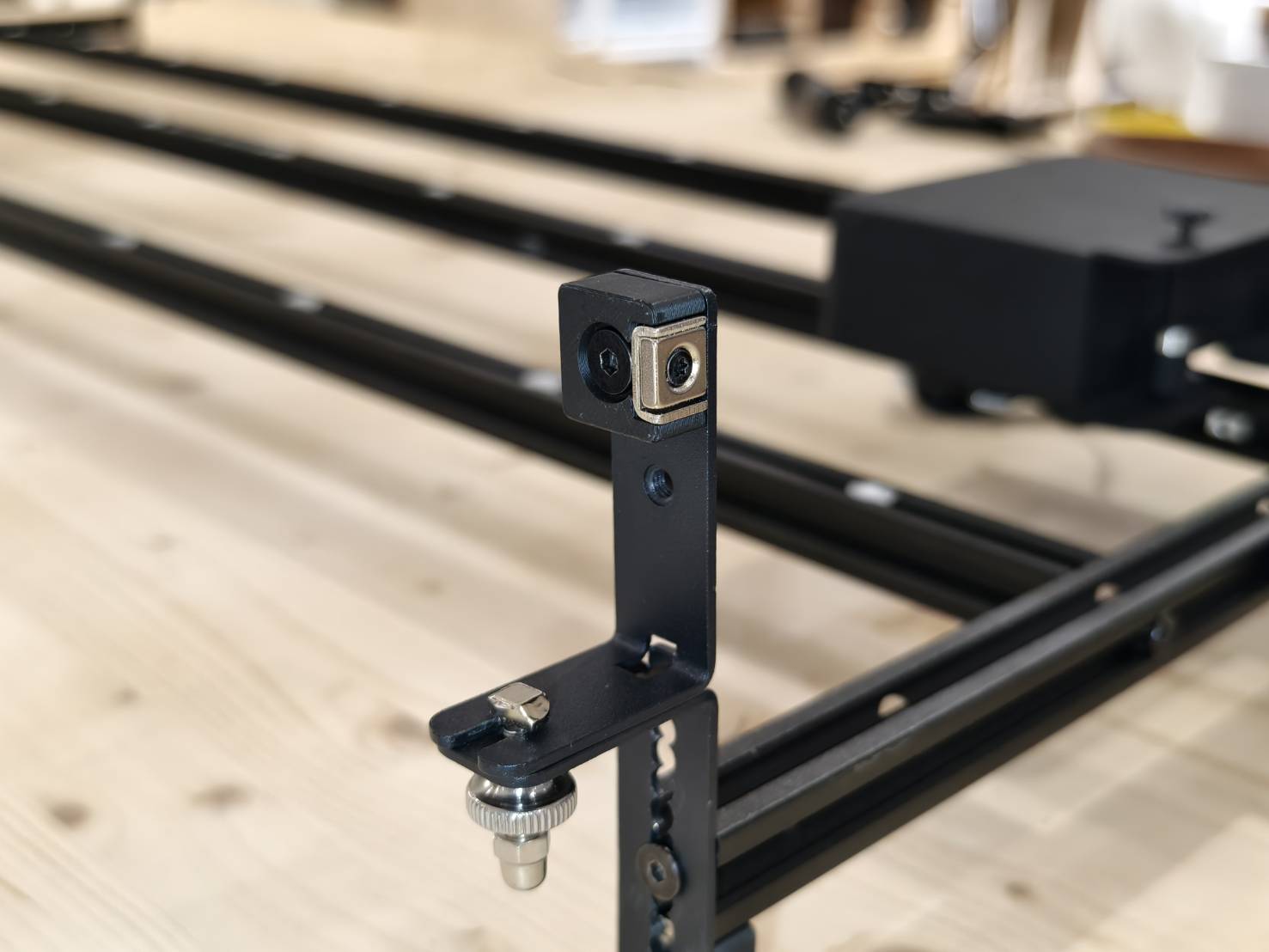

Paso E21

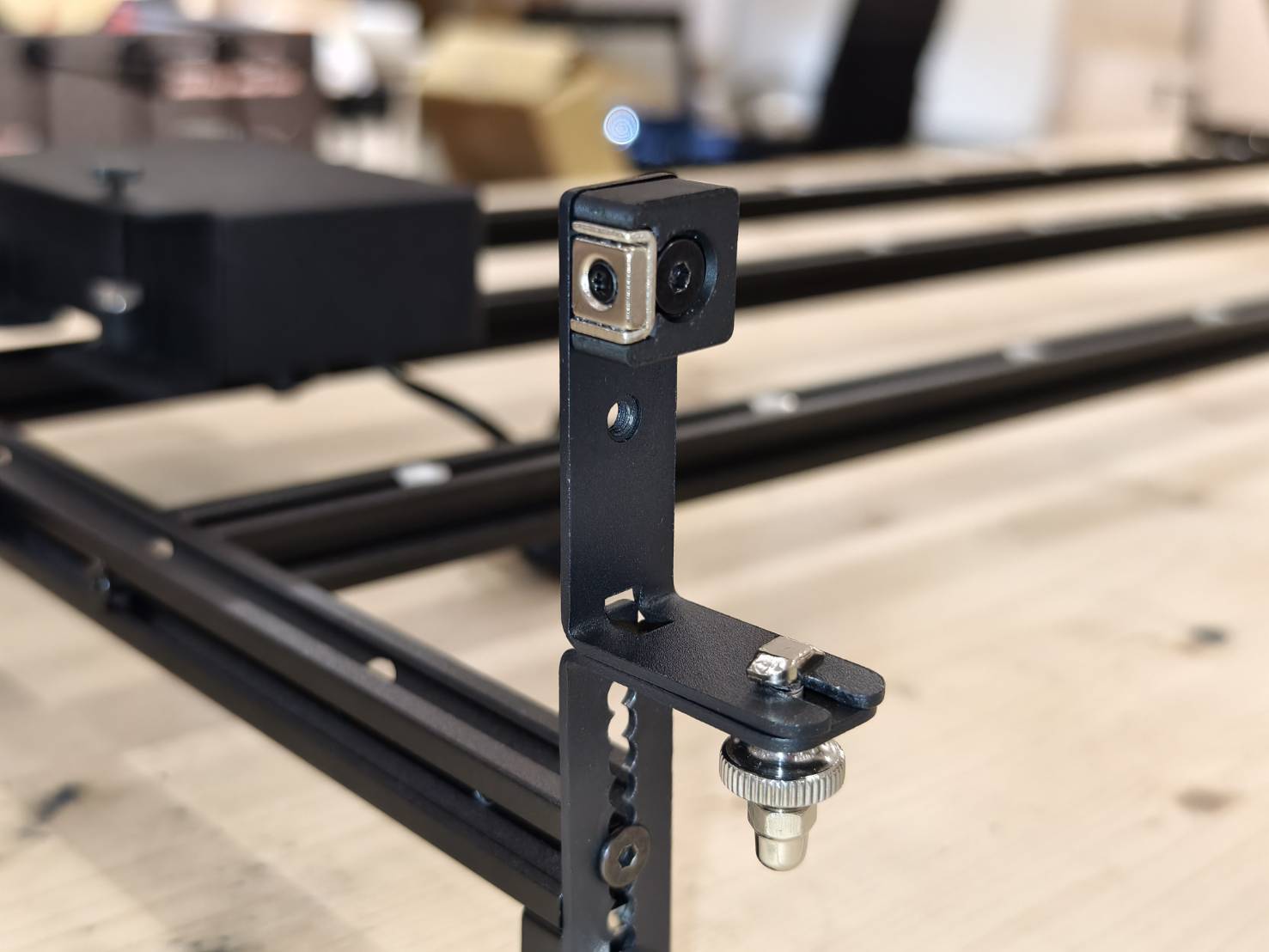

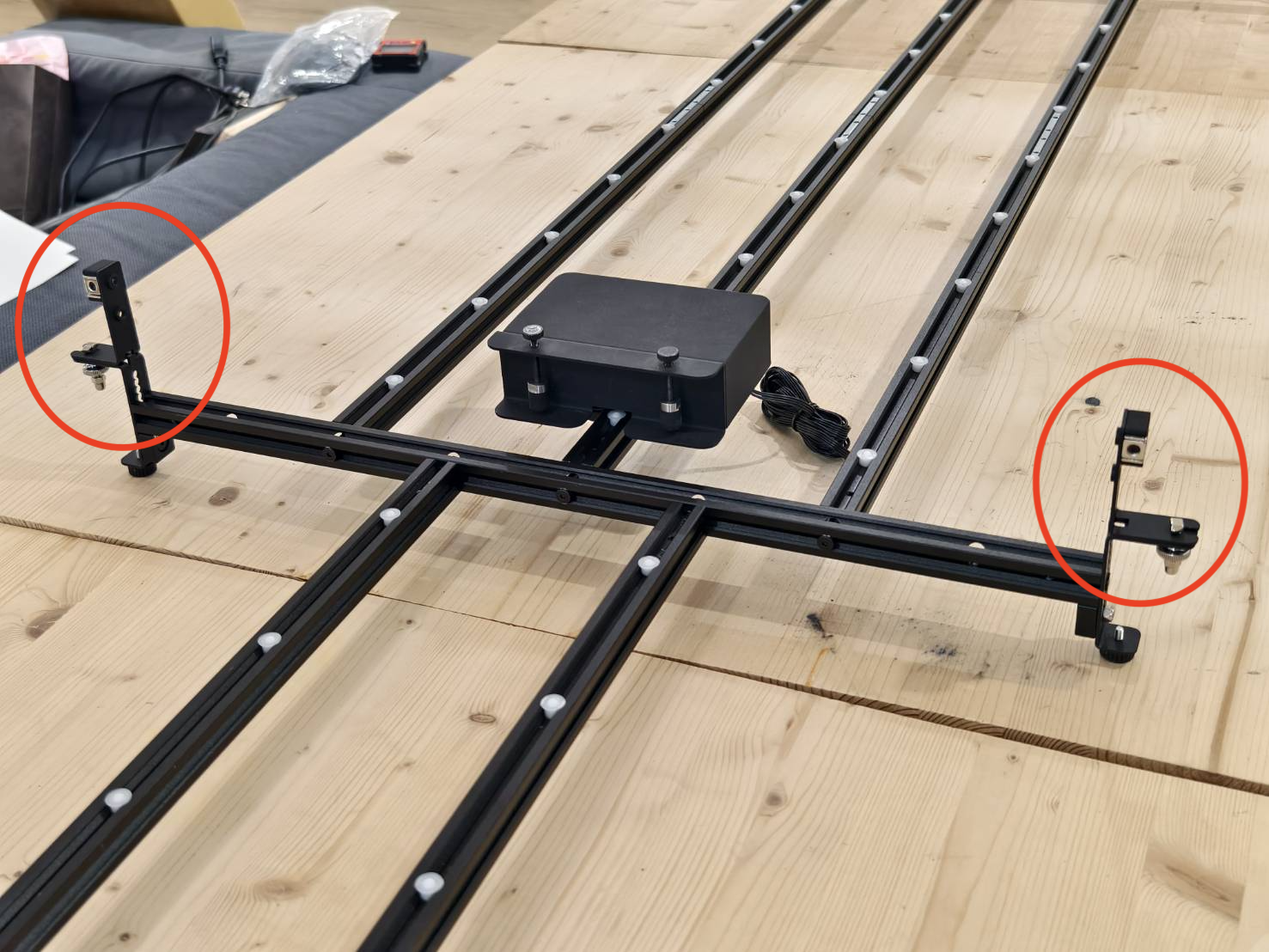

Instale el conjunto de soporte de posicionamiento en forma de L e imán de carril (x2) en ambos lados de la viga central, y asegúrelos con los tornillos plateados apretados a mano.
(El lado plateado del imán debe estar orientado hacia el lado izquierdo, es decir, el lado con los dos carriles).
Paso E22
Localice 2 imanes de carril, 2 tornillos medianos (M5*12) y 2 tuercas en T.
Ensamble las tuercas y los tornillos, pero no los apriete completamente. Asegúrese de que los tornillos estén enganchados.
A continuación, instale los imanes de carril en la parte superior de la viga. Solo se requiere una fijación temporal, ya que su posición se ajustará en los pasos siguientes.
|
|
Si toda la estructura no está nivelada o la superficie de la mesa no es plana, puede ajustar la altura de los elevadores de soporte.
Paso E23
Prepare dos plataformas de rodillos guía lateral.
A continuación, instálelas en la viga de fijación del carril central, orientadas hacia atrás, en dirección al alimentador.
|
|
|
|
Las plataformas son móviles y pueden ajustarse según el ancho del material, lo cual se explicará más adelante en este artículo.
Paso E24

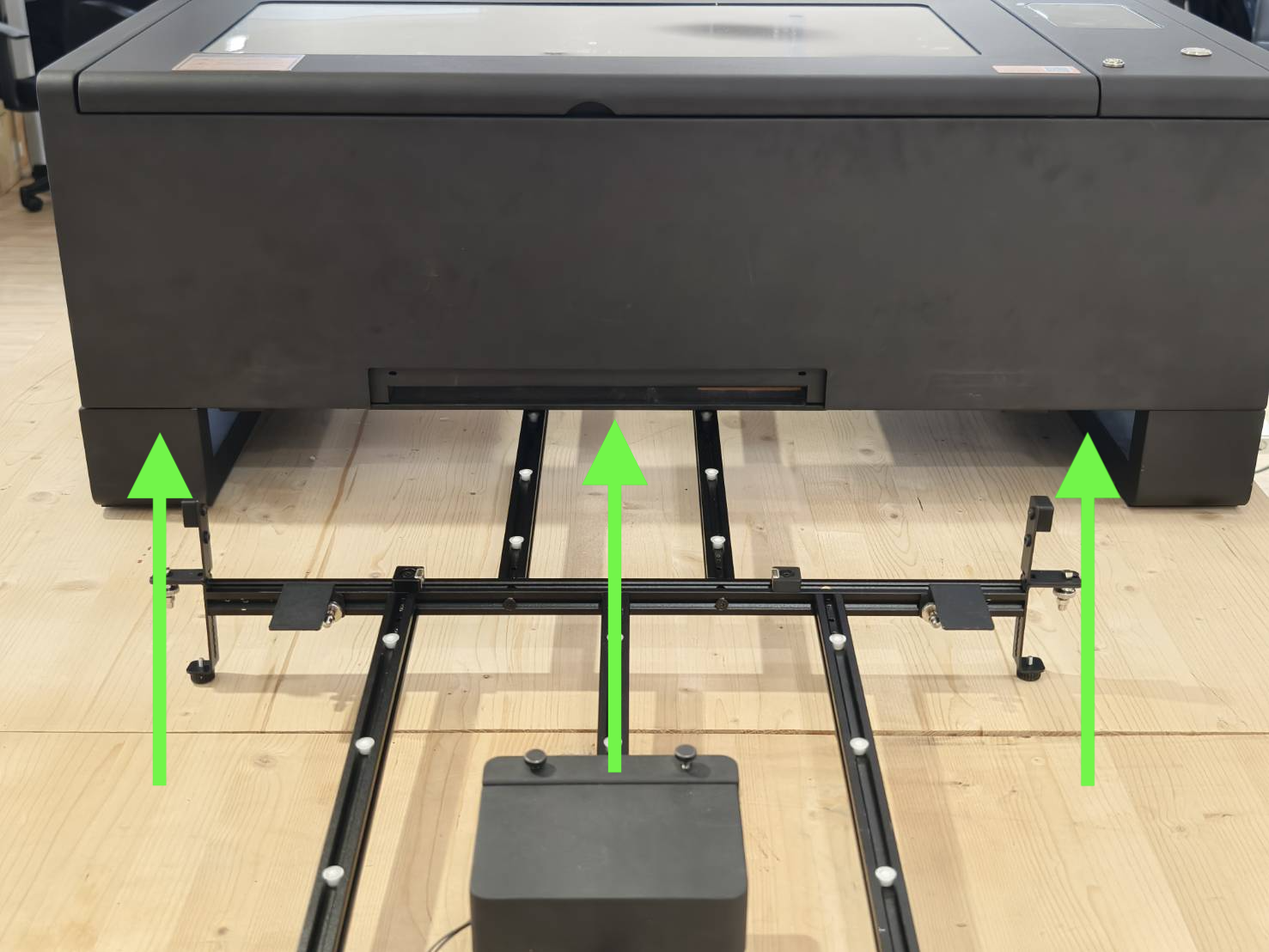

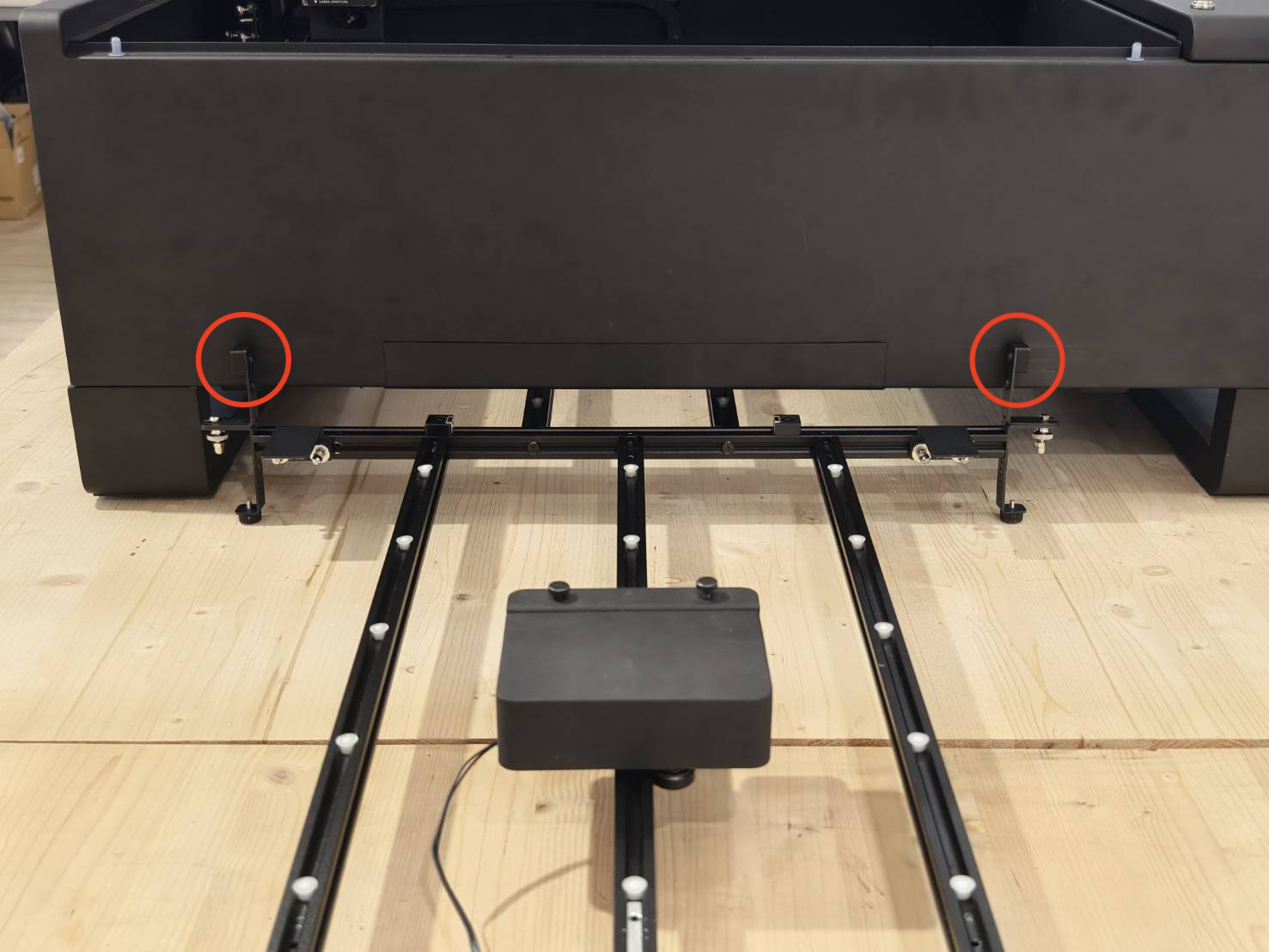

Desplace todo el conjunto debajo de la máquina.

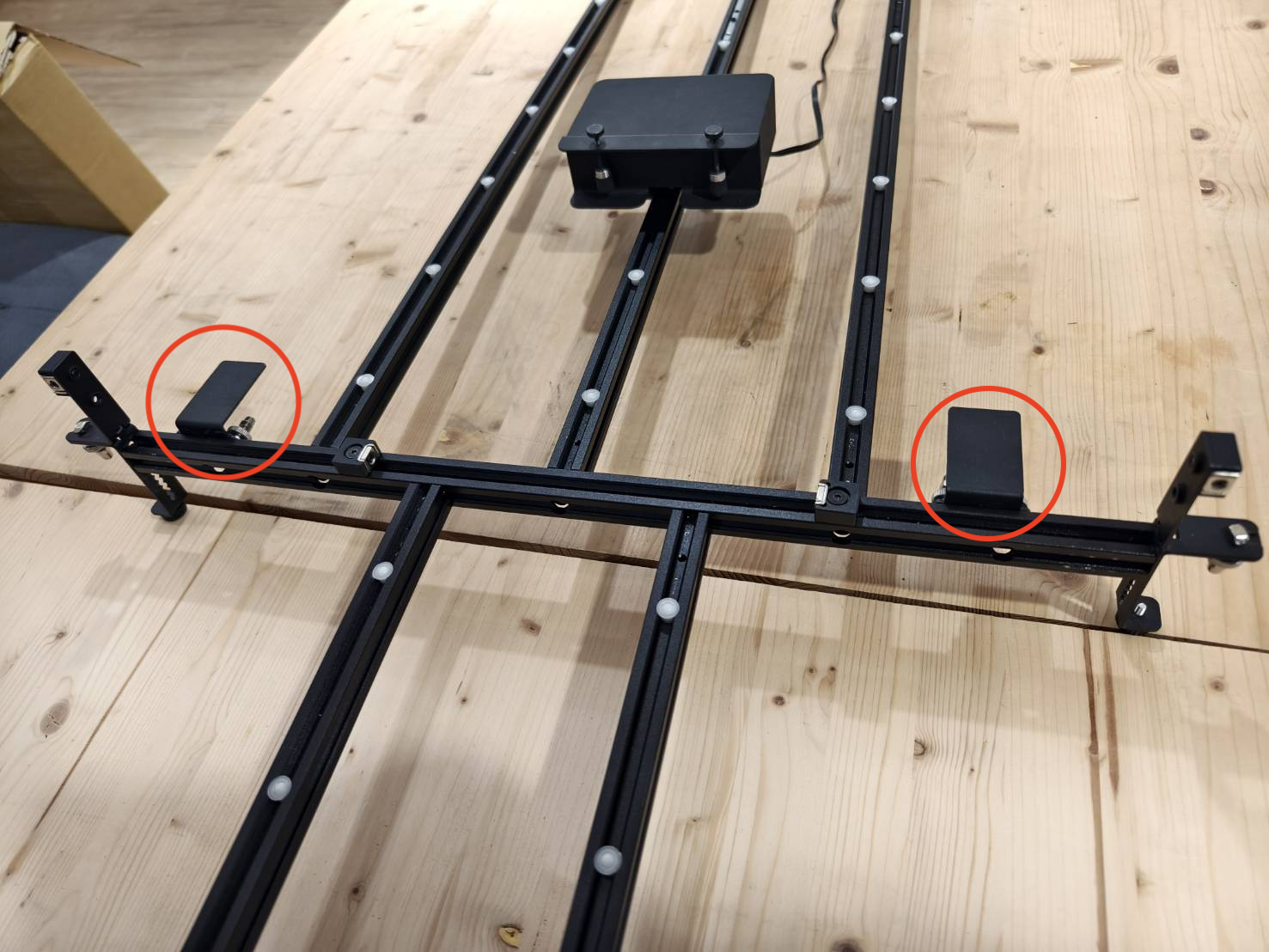

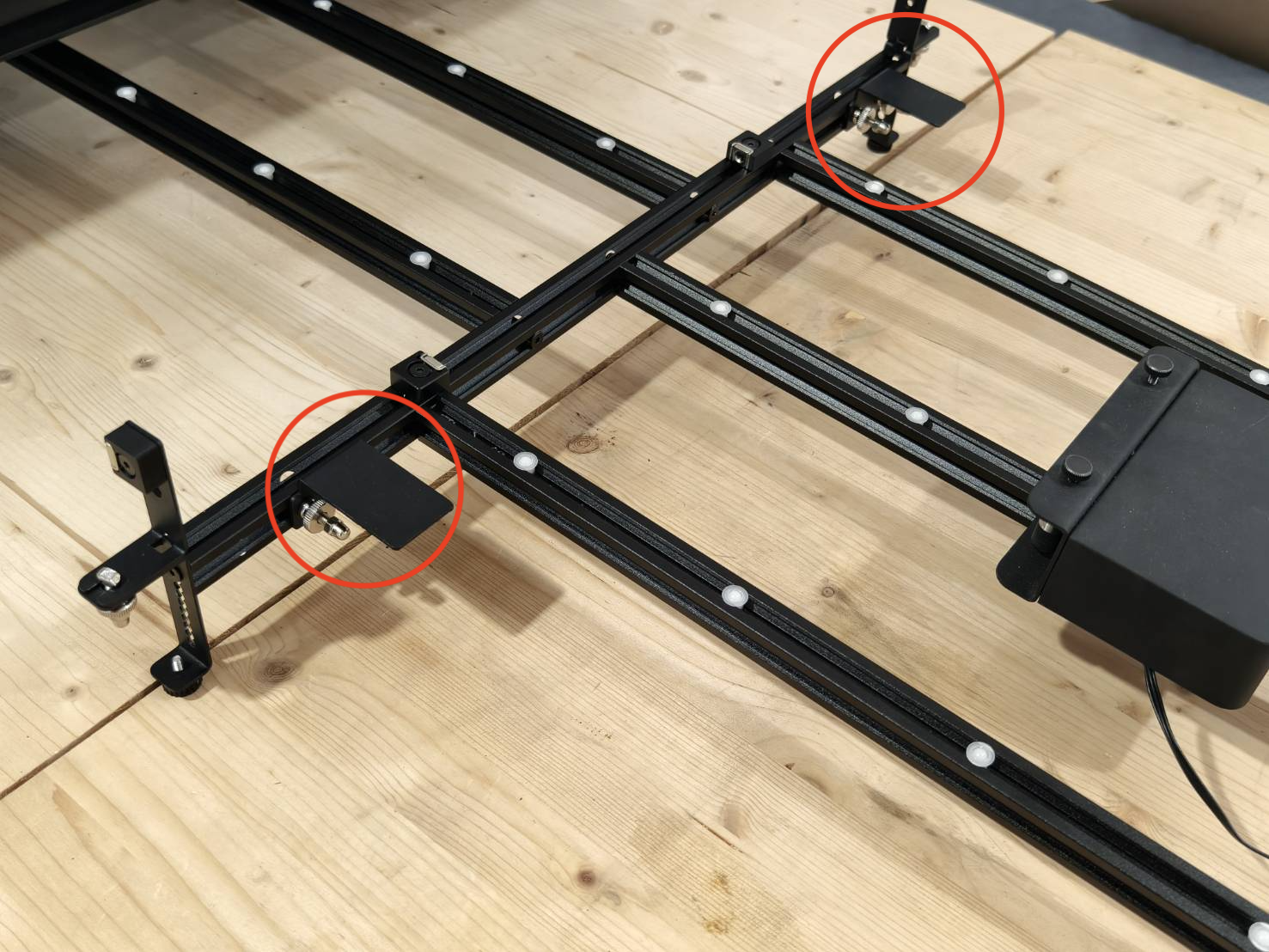

Asegúrese de que los imanes señalados con círculos rojos estén firmemente adheridos al chasis de la máquina.
Alinee el carril principal lo más centrado posible en la chapa metálica rectangular de la máquina.
Paso E25
Extraiga el cable de conexión.
Pase el cable de conexión a través del orificio cercano al interruptor de fin de carrera del eje Y.
Conecte el cable de conexión en el enchufe posterior.
Localice el adaptador e inserte el otro extremo del cable de conexión en él.
Coloque el adaptador en la esquina inferior izquierda de la máquina.
Paso E26
Si hay una brida sujetacables en el cable de conexión del alimentador, córtela.

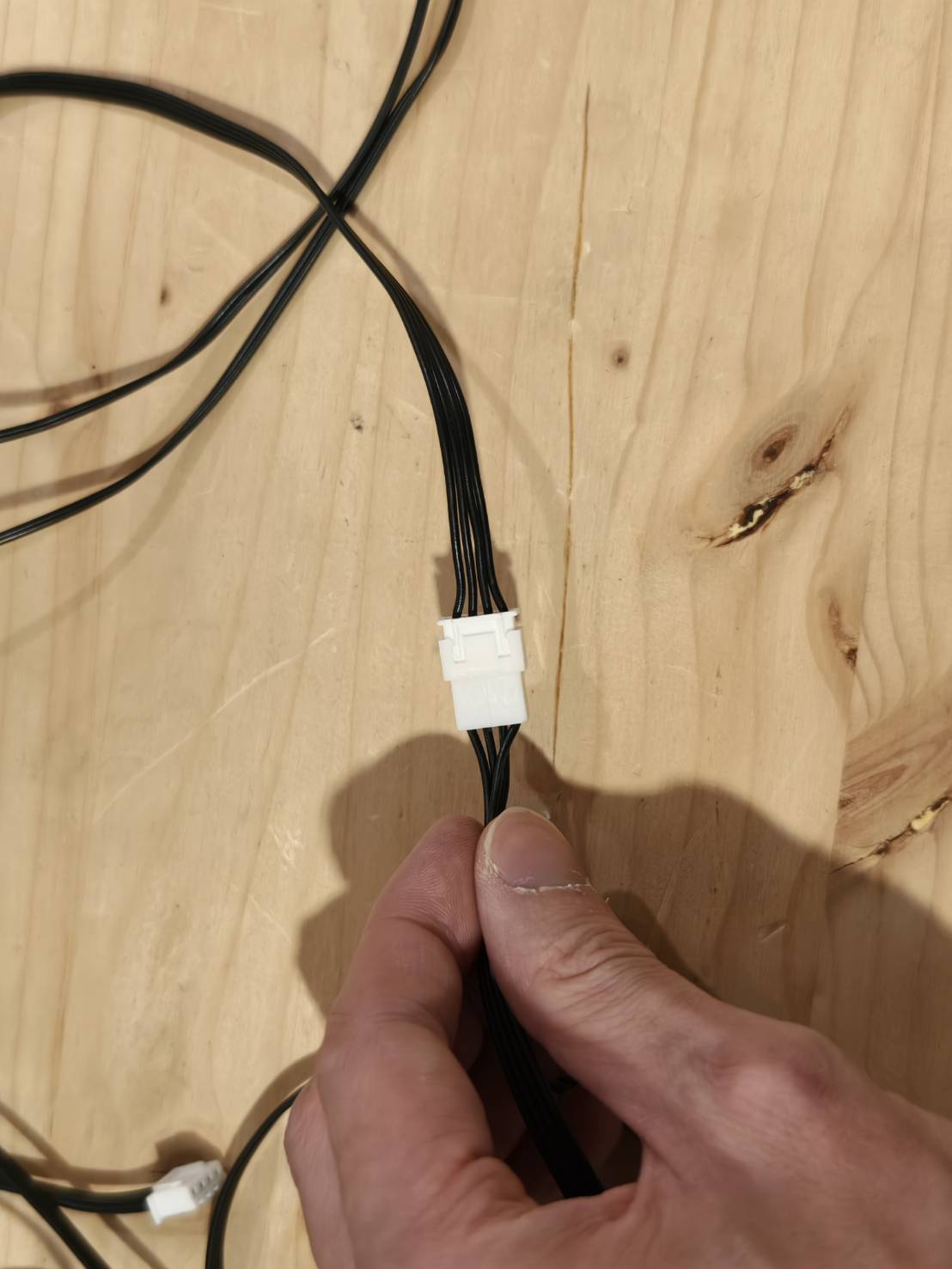

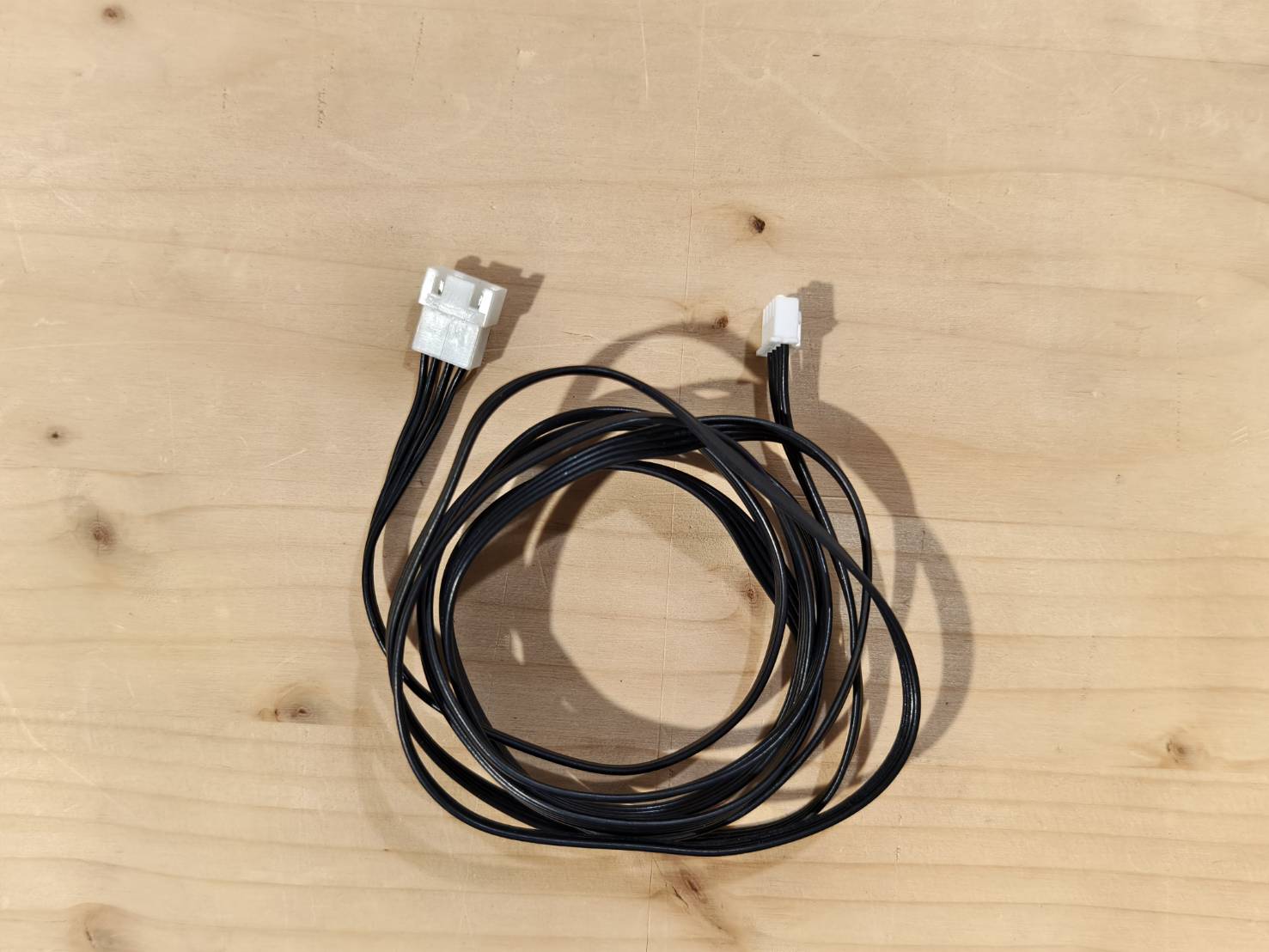

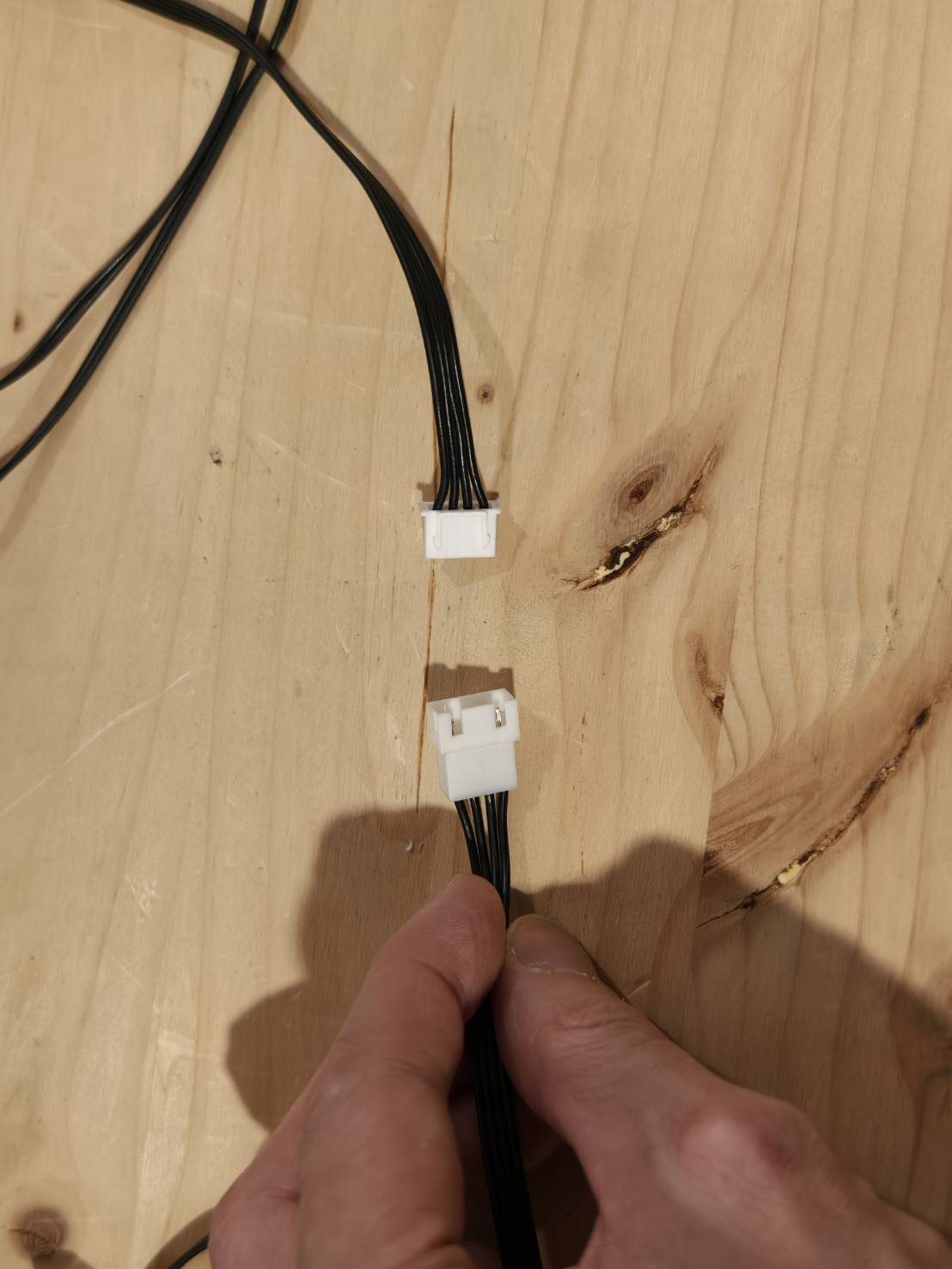

Localice el cable de extensión y conecte el extremo hembra al cable del alimentador.
El cable de conexión pasará por el orificio situado en la esquina inferior izquierda de la máquina.
Conecte el cable de conexión del alimentador al adaptador.
Vuelva a colocar el adaptador en su posición original.
Paso E27
Coloque el material, asegúrese de que esté nivelado contra el alimentador y, a continuación, apriete los tornillos de mariposa para fijarlo.
Empuje y tire del material hacia adelante y hacia atrás para probarlo, mientras observa su apariencia debajo de la cubierta inferior de la máquina para confirmar si está nivelado.
Paso E28
Ajuste la posición de los imanes del carril limitador instalados en el paso 20.
Ajuste la posición de la plataforma del rodillo guía de borde según el vídeo a continuación, alineándola al ras con el borde exterior del imán del carril limitador.
Instale los rodillos. Los rodillos con resorte se pueden instalar tanto en el lado izquierdo como en el derecho sin restricción. Su función principal es evitar la desviación del material.
| Instalación invertida（para grosores de material inferiores a 5 mm） | |
| Instalación hacia adelante（para grosores de material superiores a 5 mm） | |
Paso E29
Encienda la máquina e inserte la unidad USB del kit de apertura de la tapa.
Paso E30
Asegúrese de que la lente de enfoque esté configurada en el modo de enfoque de campo lejano, proporcionando una distancia focal de 16 mm. Si no sabe cómo comprobarlo, consulte este artículo. La lente de enfoque se situará en la capa inferior, con una distancia focal de 16 mm, lo que significa que la distancia entre la punta de la boquilla y la superficie del material es de 16 mm.
| Orden de identificación del modo de enfoque. | |||
| Modo de enfoque predeterminado: 4mm | Modo de enfoque: 16mm | ||
| Lente | Bloque | ||
| Bloque | Lente | ||
| Anillo | Anillo | ||
| Boquilla | Boquilla | ||
Paso E31
Utilice la herramienta para realizar el enfoque manual. La sección central de la herramienta tiene un grosor de 16 mm, y la usaremos para enfocar. (Si ha extraviado la herramienta, puede cortar una nueva usted mismo utilizando este enlace.)
Paso E32
Desplace el cabezal láser al área que desea grabar o cortar, y luego cierre la tapa. Puede utilizar el puntero láser rojo para determinar la posición de grabado.
(Si el puntero láser rojo no se enciende, vaya a Panel >> Máquina >> Ajustes de hardware >> Página siguiente >> Luz roja siempre encendida >> Activar)
Paso E33
Asegúrese de estar utilizando las siguientes versiones de software y firmware para usar la función de alimentación automática.
|
Versión de Beam Studio 2.5.0 o superior (Tutorial) |
Versión del firmware 6.0.9 o superior. (Tutorial) |
|
|
Paso E34
- Inicie Beam Studio y abra la Configuración del documento.
- Establezca la posición de inicio en la posición actual y sitúela en la esquina superior izquierda.
- Active la función de alimentador automático e introduzca la longitud aproximada de su material.
Paso E35
Importe o cree un archivo.
Configure los parámetros correctos según su material.
Paso E36
Utilice la función "Encuadre" para previsualizar la trayectoria de grabado.
Paso E37
Inicie la tarea.
Paso E38
Compruebe el resultado.
