Descripción

Este artículo proporciona una guía paso a paso sobre cómo iniciar una tarea de grabado utilizando el Alimentador Automático con Beambox II configurado con el Complemento de Paso Continuo (Base Abierta). Esta configuración permite un manejo sin esfuerzo de materiales más largos, facilitando una producción continua y maximizando la eficiencia.
Por favor, siga las instrucciones correspondientes a esta configuración específica.

Página de explicación de la configuración del Alimentador Automático

Desembalaje:

Paquete del Alimentador Automático
#	Nombre del artículo	Descripción	Cant.
1	Alimentador	La parte principal que controla el movimiento del material y la trayectoria de grabado.	1 ud.
2	Carril	La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente.	5 uds.
3	Viga de fijación del carril	Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura.	1 ud.
4	Correa	Es la correa de distribución que se montará en el alimentador, responsable de su movimiento.	1 ud.
5	Abrazadera de la correa	Es el retenedor de la correa utilizado para fijar la posición de la misma.	2pcs
6	Conector del carril	Se utiliza para unir los carriles y obtener una longitud mayor.	6pcs
7	Rodillos guía laterales	Se utilizan para limitar la posición del material y evitar que se desvíe en la dirección incorrecta.	1 juego
8	Plataforma de rodillos guía laterales	Es la plataforma donde se colocarán los rodillos. La posición de las plataformas se puede ajustar según el tamaño del material.	2pcs
9	Elevador de carril	Se puede considerar como un soporte utilizado para elevar el conjunto.	5 uds.
10	Adaptador	Es el adaptador del cable que tiene una conexión para el cable de la máquina y otra para el cable del alimentador.	1 ud.
11	Imán de carril	El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar el conjunto a la máquina.	4 piezas
12	Soporte de posicionamiento en L	El imán se instalará en el soporte para fijarlo a la máquina.	2pcs
13	Tuerca en T M5	Servirá como tuerca para el imán.	4 piezas
14	Abrazadera de carril	Se utilizará para fijar el montaje a la máquina. Algunas configuraciones no requerirán esta pieza.	1 ud.
15	Cable	Cable para conectar la máquina y el adaptador.	1 ud.
16	Tornillo M5*6	Tornillo corto	6pcs
17	Tornillo M5*12	Tornillo mediano	6pcs
18	Tornillo M5*22	Tornillo largo	6pcs
19	Destornillador hexagonal M4	Esta herramienta se utiliza para realizar el montaje.	1 ud.
20	Llave Allen de 2.5mm	Esta herramienta se utiliza para realizar el montaje.	1 ud.
21	Llave Allen de 2mm	Esta herramienta se utiliza para realizar el montaje.	1 ud.
22	Llave fija de 10mm	Esta herramienta se utiliza para ajustar o sustituir la rueda del alimentador.	1 ud.
23	Rueda de bola blanca	Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los raíles.	3 unidades

Paquete de extensión
#	Nombre del artículo	Descripción	Cant.
1	Carril	La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente.	6pcs
2	Conector del carril	Se utiliza para unir los carriles y obtener una longitud mayor.	6pcs
3	Viga de fijación del carril	Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura.	2pcs
4	Elevador de carril	Se puede considerar como un soporte utilizado para elevar el conjunto.	5 uds.
5	Tornillo M5*6	Tornillo corto	8 unidades
6	Tornillo M5*22	Tornillo largo	6pcs
7	Tornillo M5*25	Tornillo extralargo	4 piezas
8	Correa de 3m (300mm)	Esta correa se utilizará para sustituir la original cuando se use la configuración más larga.	1 ud.
9	Cable de extensión	Este cable se utilizará para alargar el cable del alimentador cuando se use la configuración más larga.	1 ud.
10	Rueda de bola blanca	Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los raíles.	3 unidades

Paso D1

Instale el Accesorio de paso y base abierta para Beambox II

Paso D2

Instale el complemento de extensión de base para Beambox II (patas) y abra la cubierta inferior, siguiendo la guía a continuación.
Guía de instalación de la extensión de base
(Omita la instalación de la pieza de la base.)

Paso D3

Después de instalar el accesorio de extensión (patas) y abrir la cubierta inferior, apague la máquina y desconecte el cable de alimentación.

Paso D4

Localice el carril principal (el que tiene una correa) y retire los conectores del carril.
(Es posible que haya otros conectores de carril en otros carriles.)

Paso D5

Suelte la correa y localice su lado largo.
Afloje el retenedor de la correa utilizando la llave Allen pequeña.

Lado corto de la correa	Lado largo de la correa

Mientras tanto, por favor apriete el retenedor de la correa en el lado corto.

Paso D6

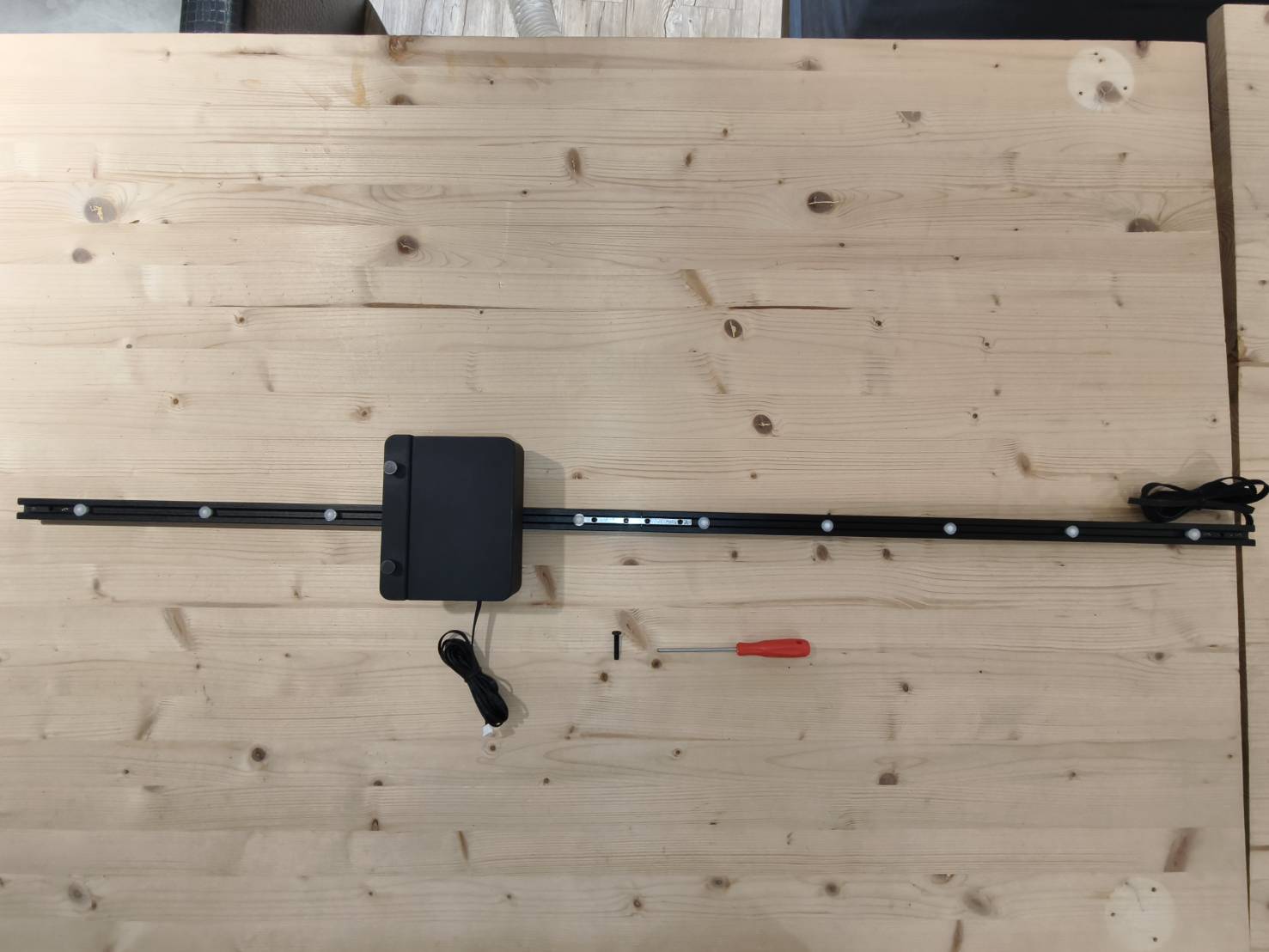

Prepare el alimentador y el carril principal.

Inserte el carril principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es fundamental insertarlo en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.

Paso D7

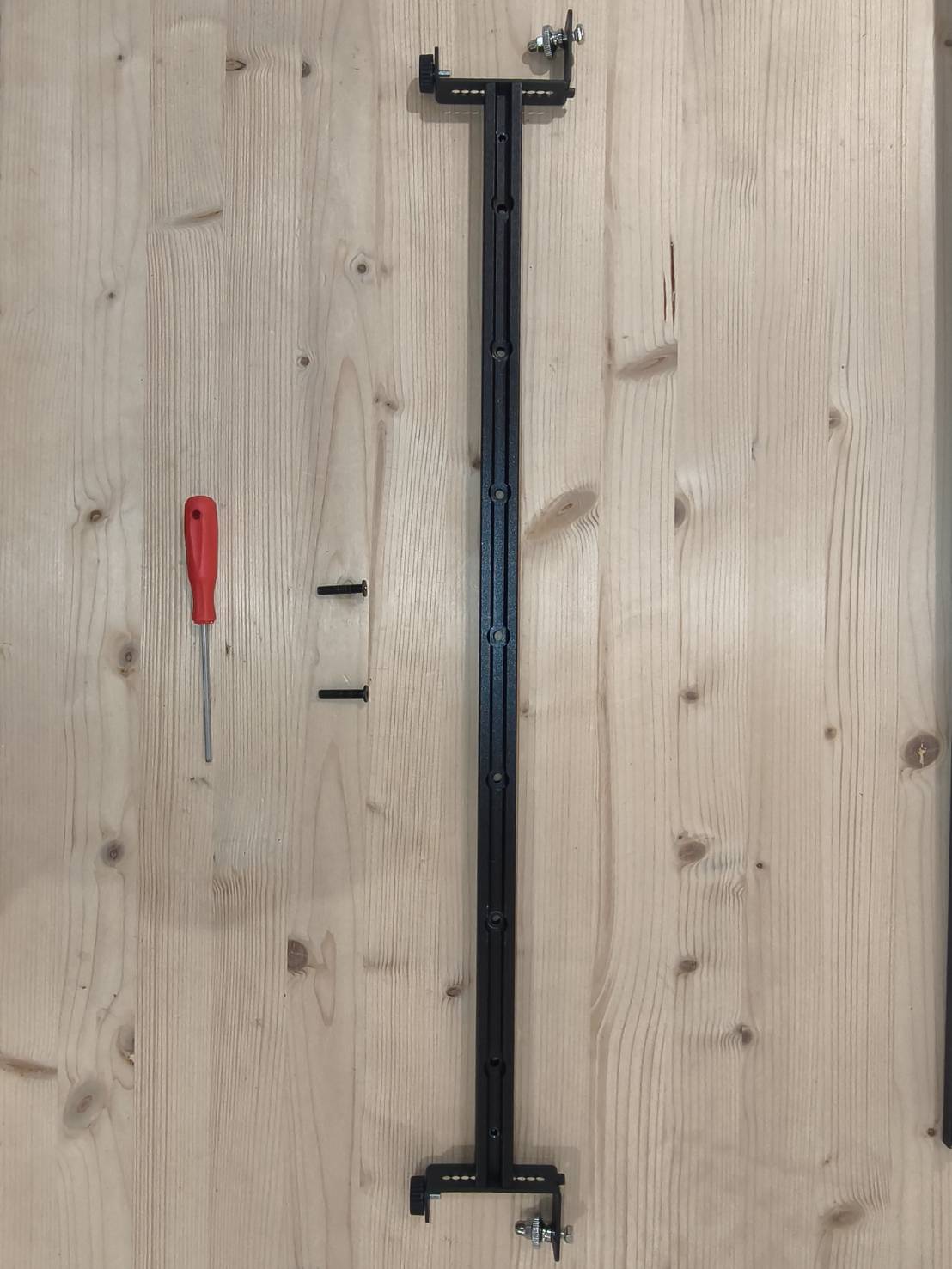

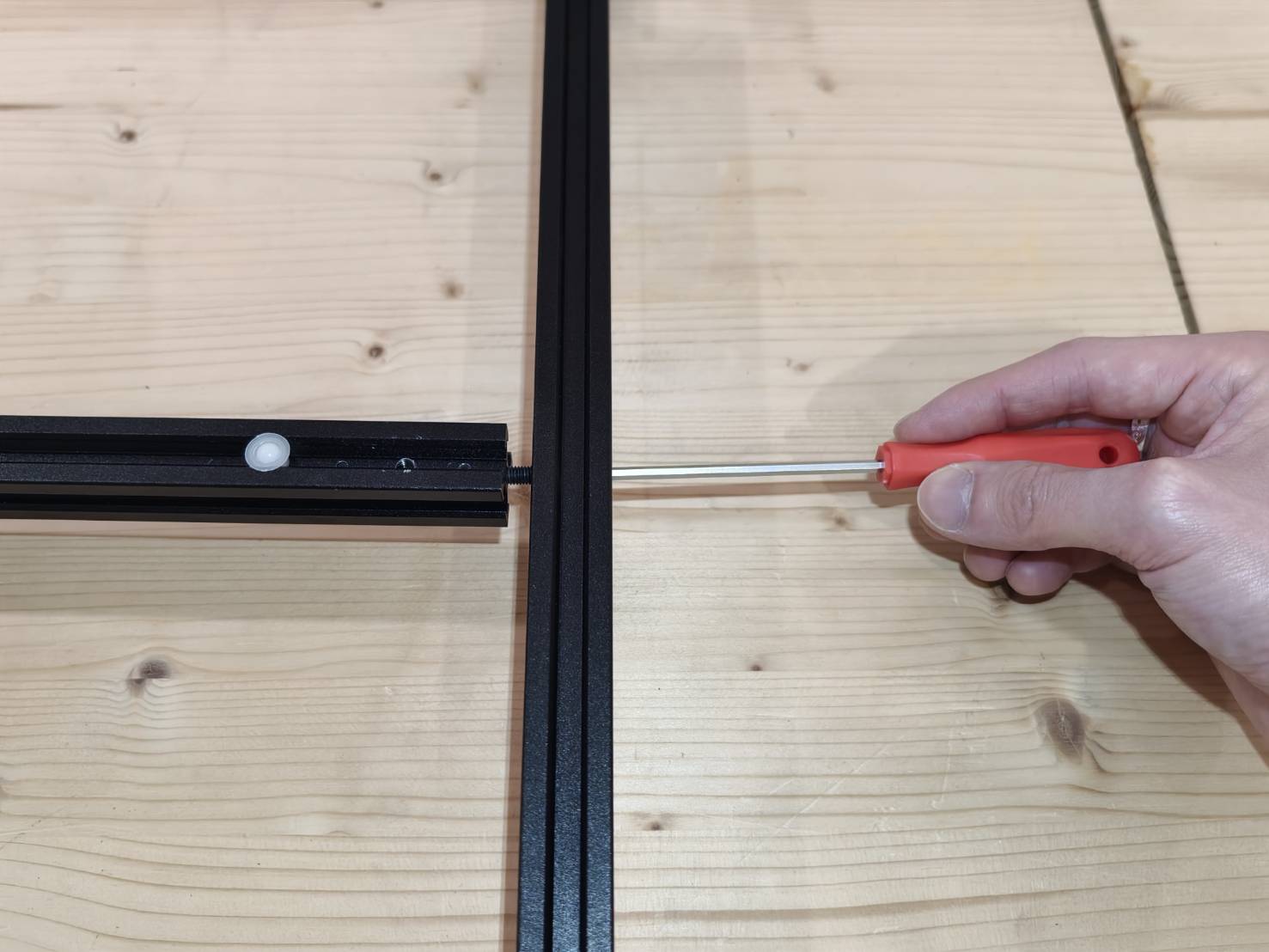

Prepare dos conectores de carril y un carril de extensión (con ruedas de bolas blancas).

Cada bloque tiene cuatro tornillos. Fije dos tornillos en el carril principal y dos en el carril de extensión para lograr una sujeción firme.

(Nota: Asegúrese de que el carril de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los conectores deben estar en el mismo lado que las ruedas blancas y en la parte inferior de estas.)

Paso D8

Fije la correa en el lado largo con el retenedor que se retiró anteriormente.
(Asegúrese de que la correa esté tensa antes de fijarla).

Compruebe que la correa esté bien enganchada en la polea. Si no es así, retire el retenedor de la correa y vuelva a insertar el alimentador.

Paso D9

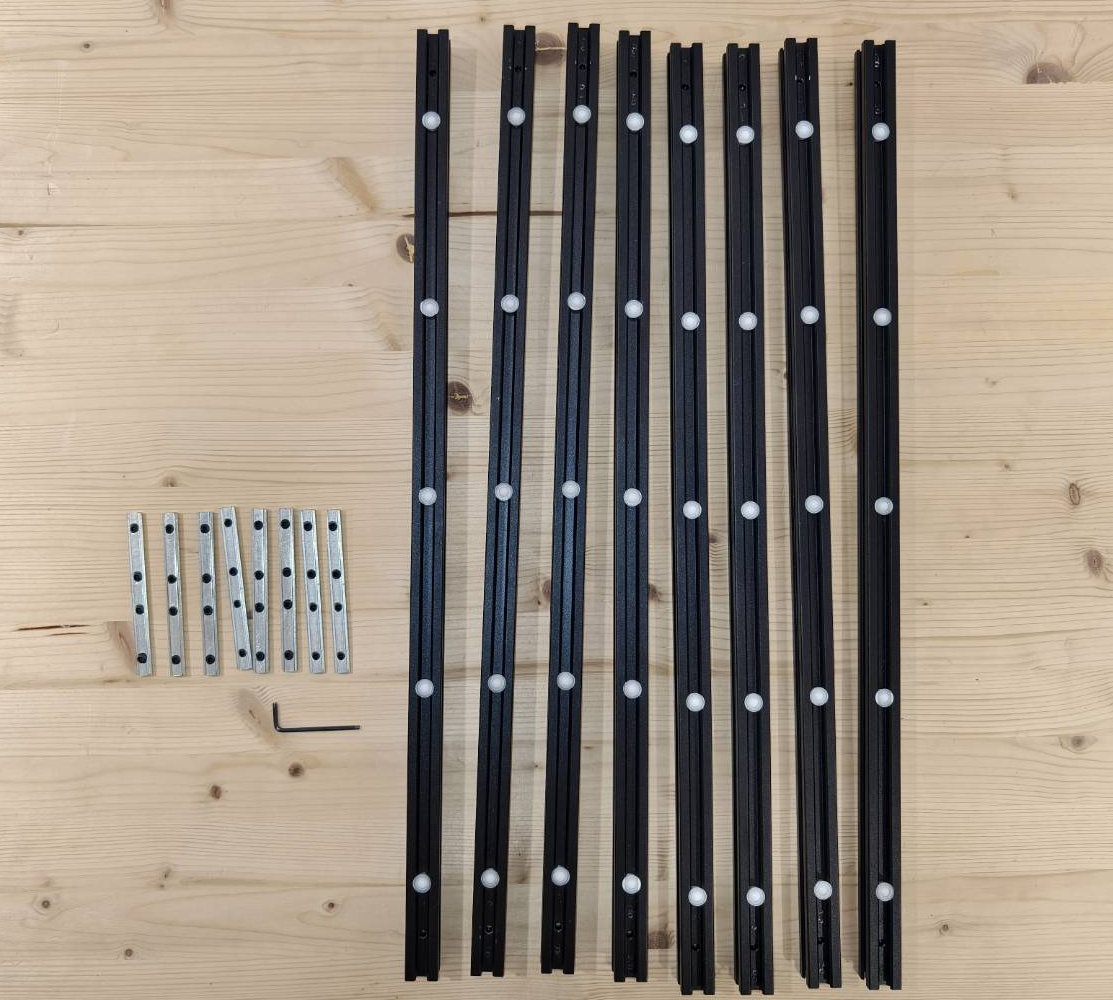

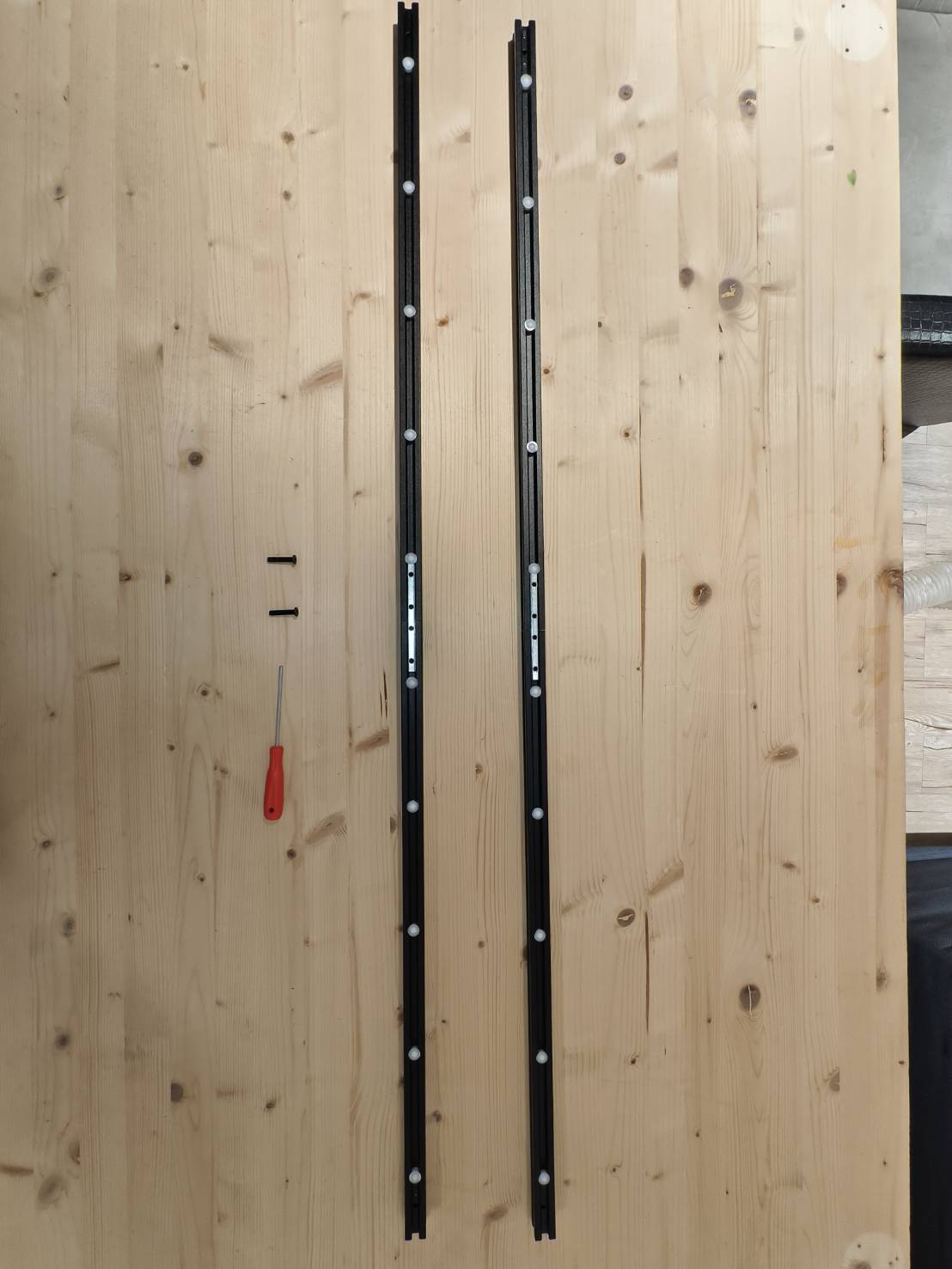

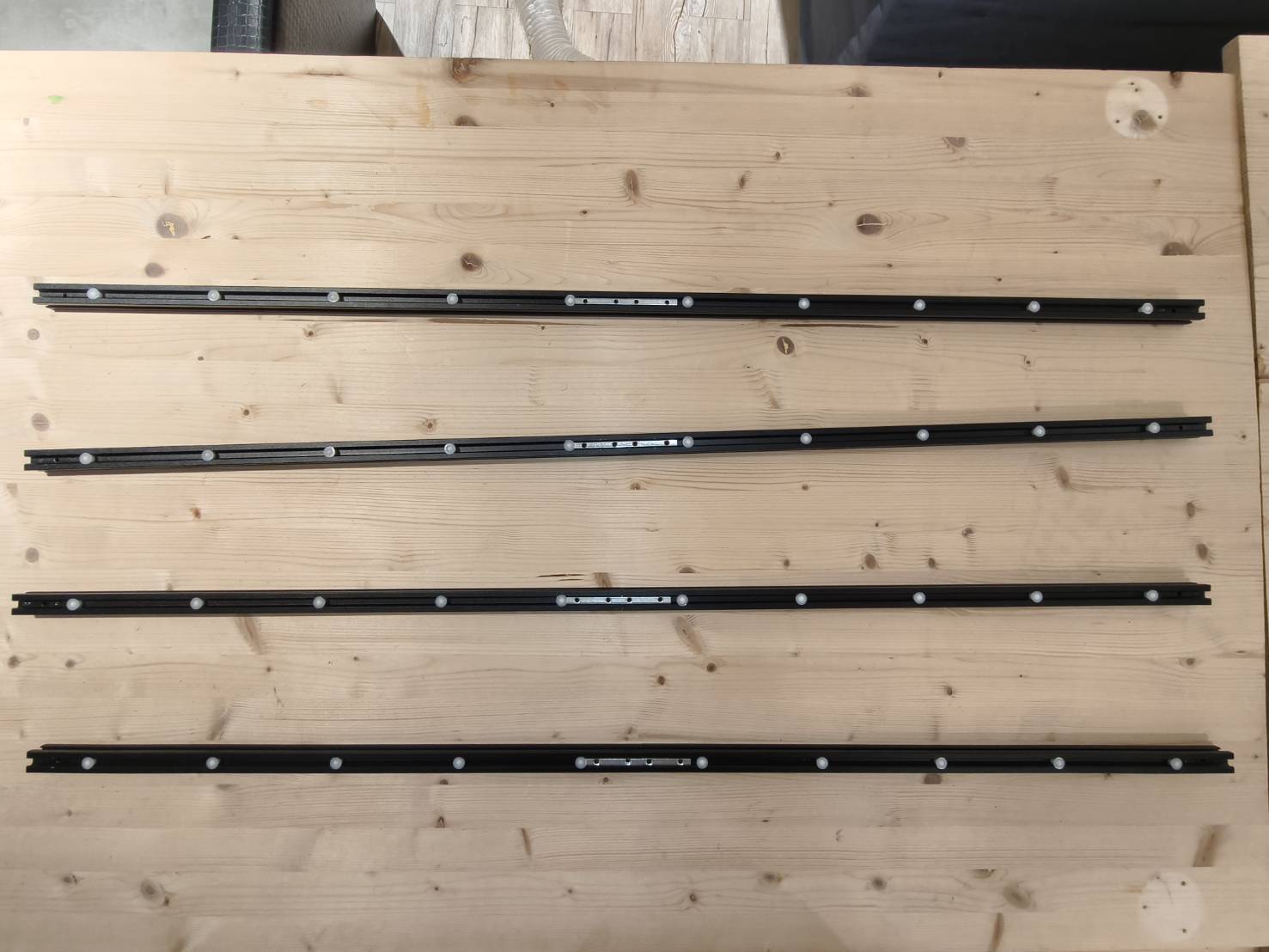

Localice 8 carriles y 8 conectores de carriles, luego una cada par para extenderlos. Al final, tendrá cuatro juegos de carriles extendidos en total.
Puede consultar este paso o los siguientes para el método de instalación.

Paso D10

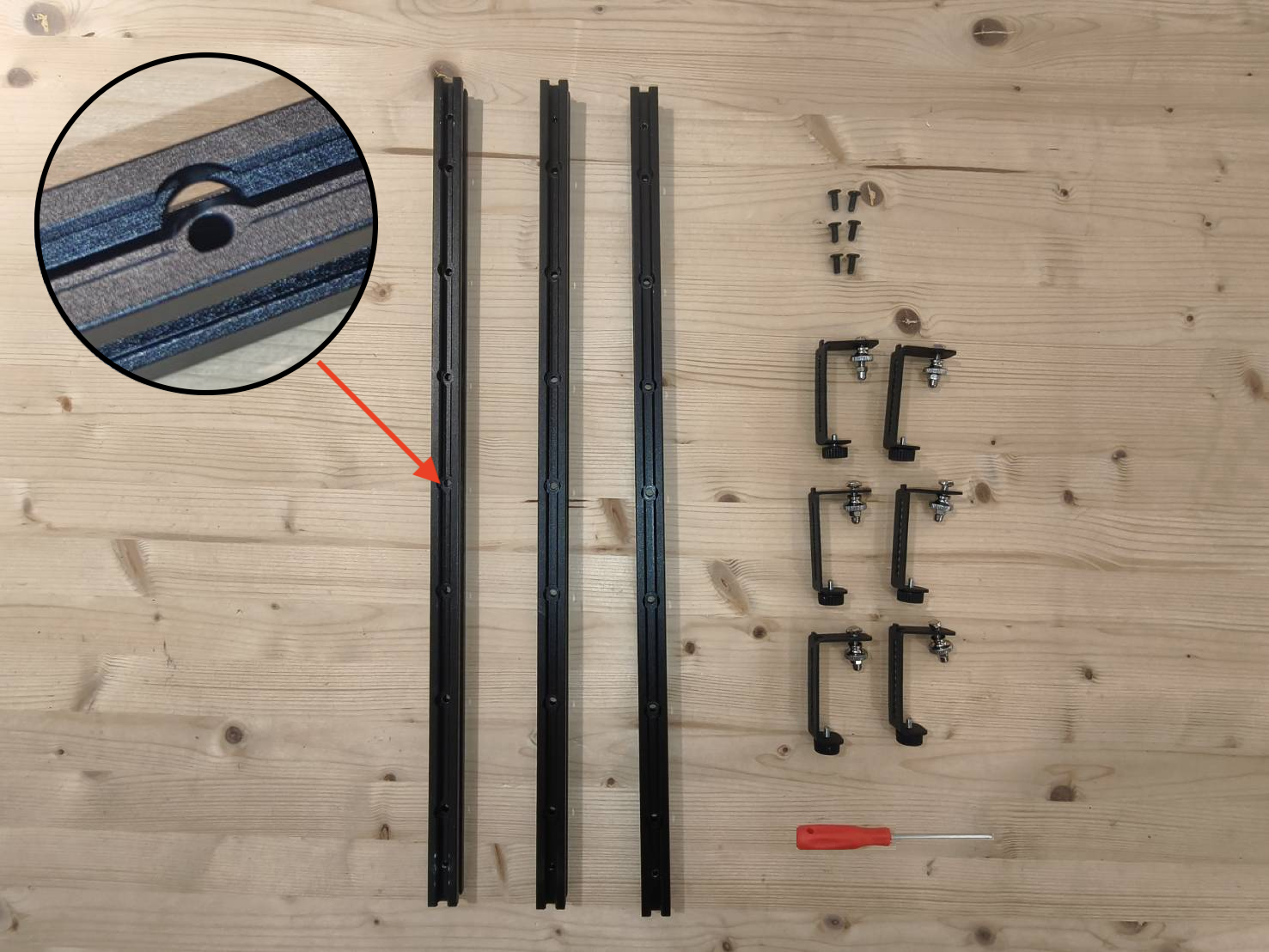

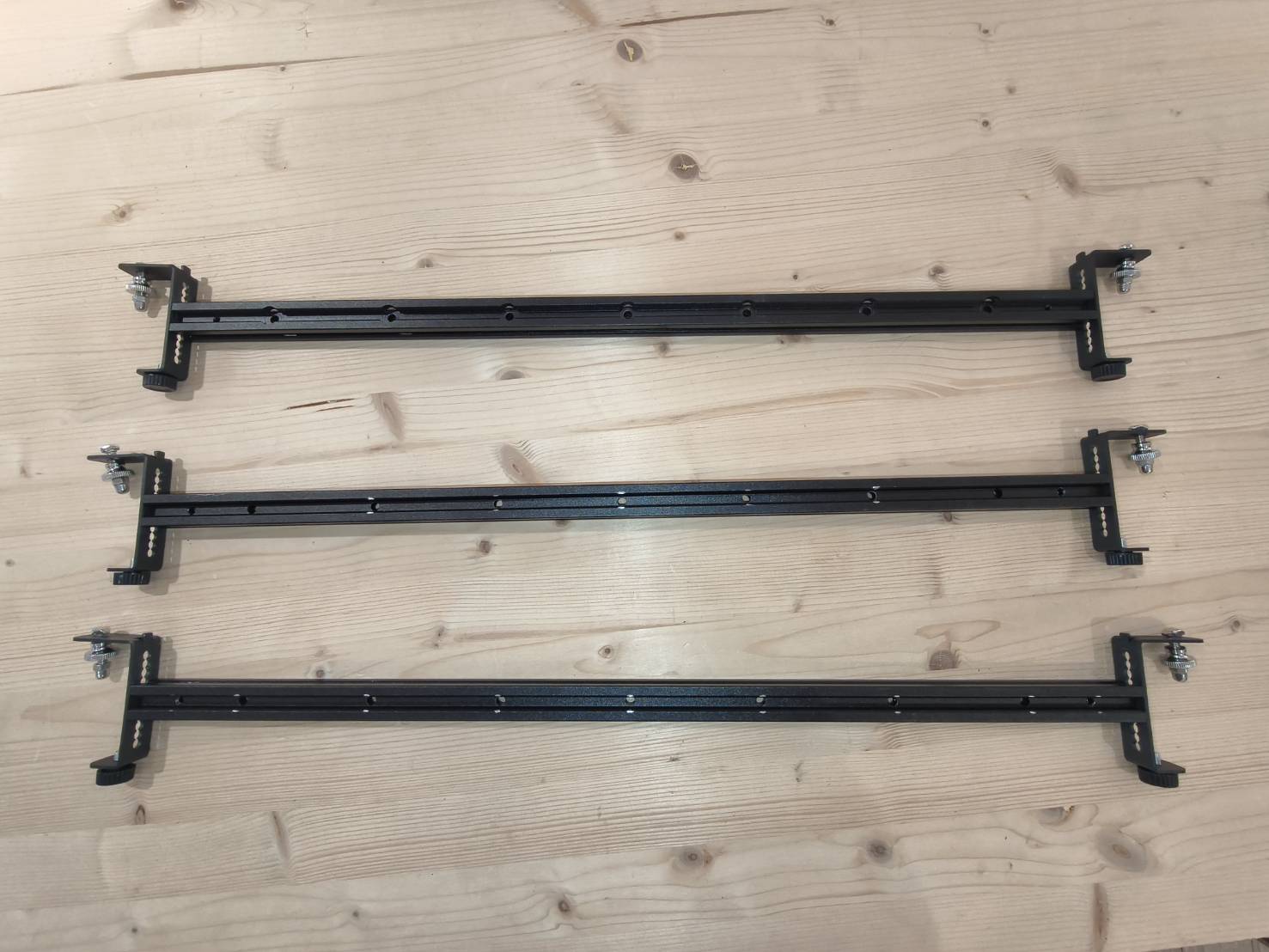

Localice 3 vigas de fijación de carriles (sin rodillos blancos), 6 elevadores de carriles y 6 tornillos cortos (tornillos M5*6).
Tenga en cuenta que las vigas de fijación de carriles no tienen rodillos blancos y los orificios de los tornillos tienen un borde superior ensanchado.

Utilice los tornillos cortos para instalar los elevadores de carriles en ambos lados de cada viga de fijación. Debería terminar con 3 conjuntos de ensamblajes de viga de fijación + elevador de carriles.
Recomendamos fijar todos los elevadores de carriles al orificio marcado con "5", que es el orificio central.

El método de instalación es el siguiente:

Asegúrese de que cuando la viga de fijación del carril esté en posición vertical, los orificios de los tornillos estén en los laterales, no en la parte superior o inferior.
Si los orificios no están en los laterales, afloje los tornillos, gire el elevador del carril y luego apriételos de nuevo.

Paso D11

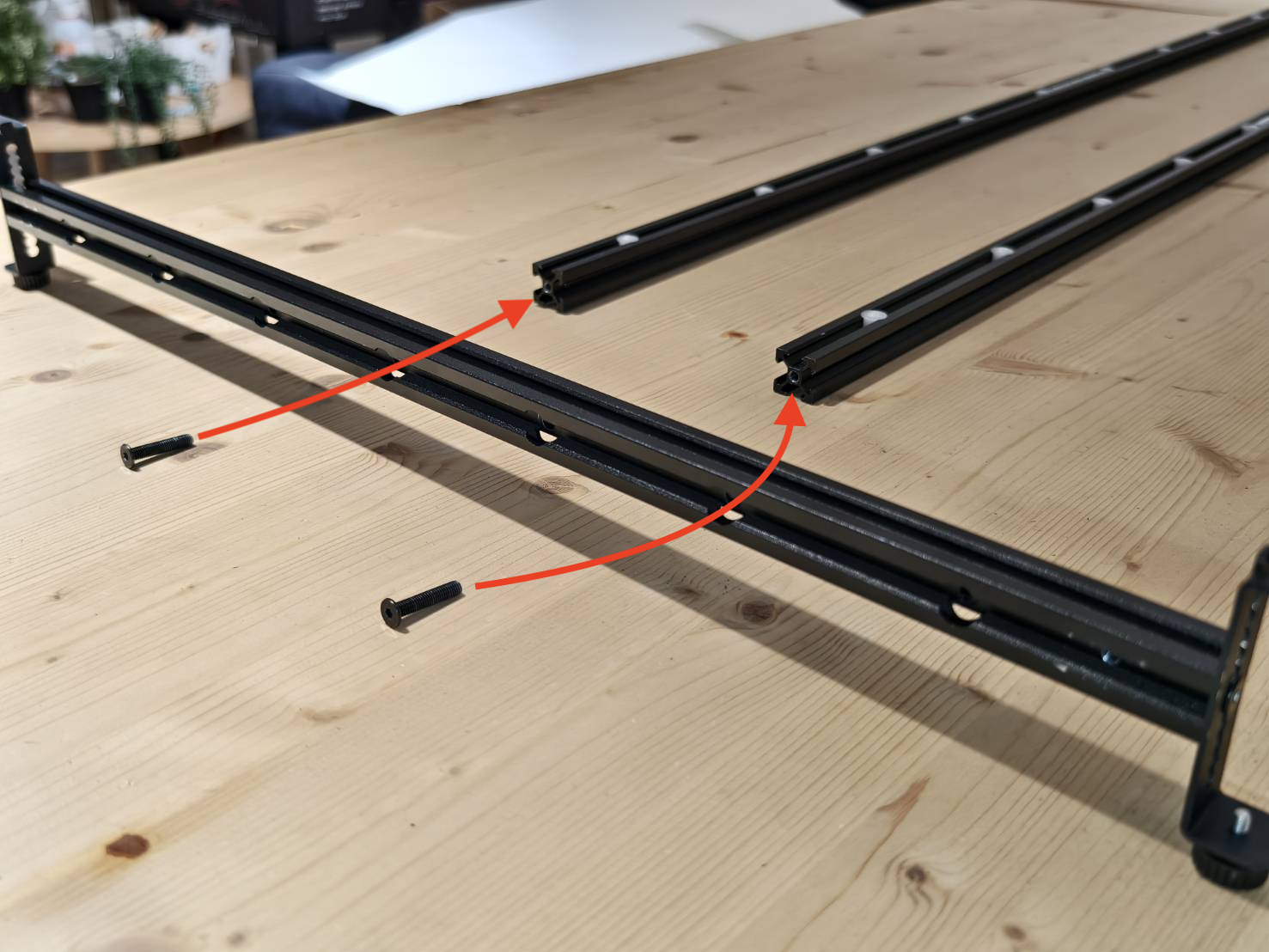

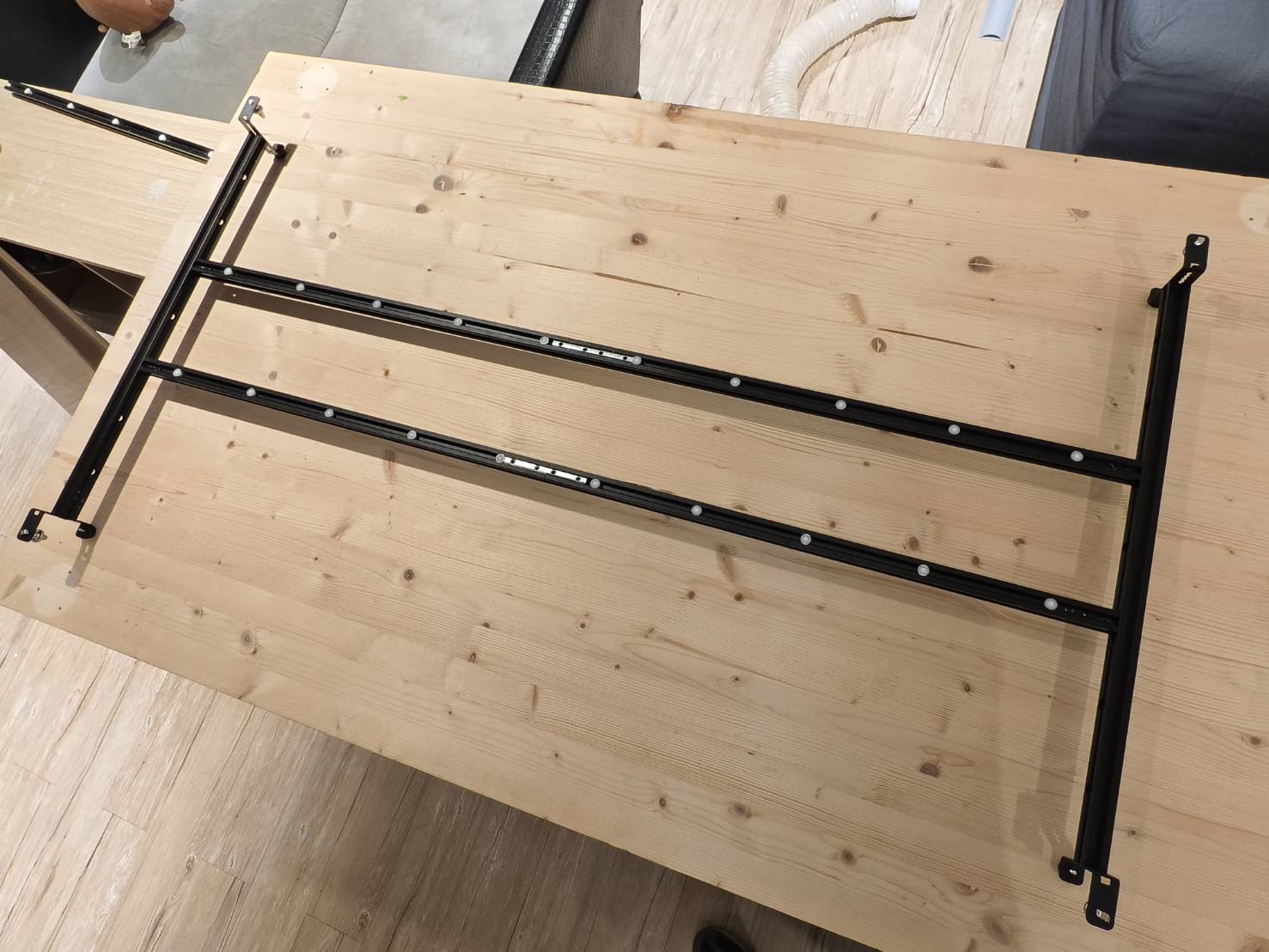

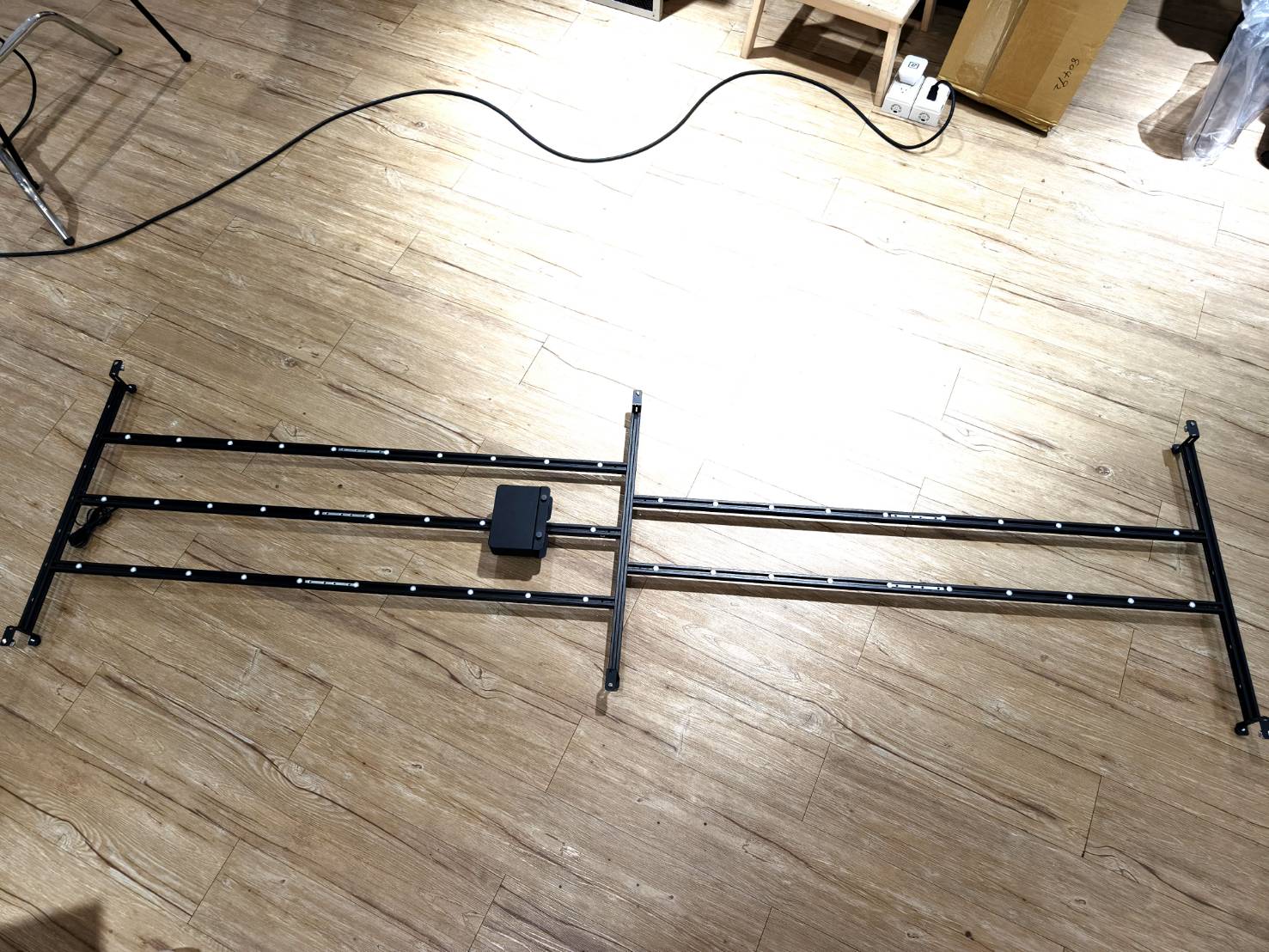

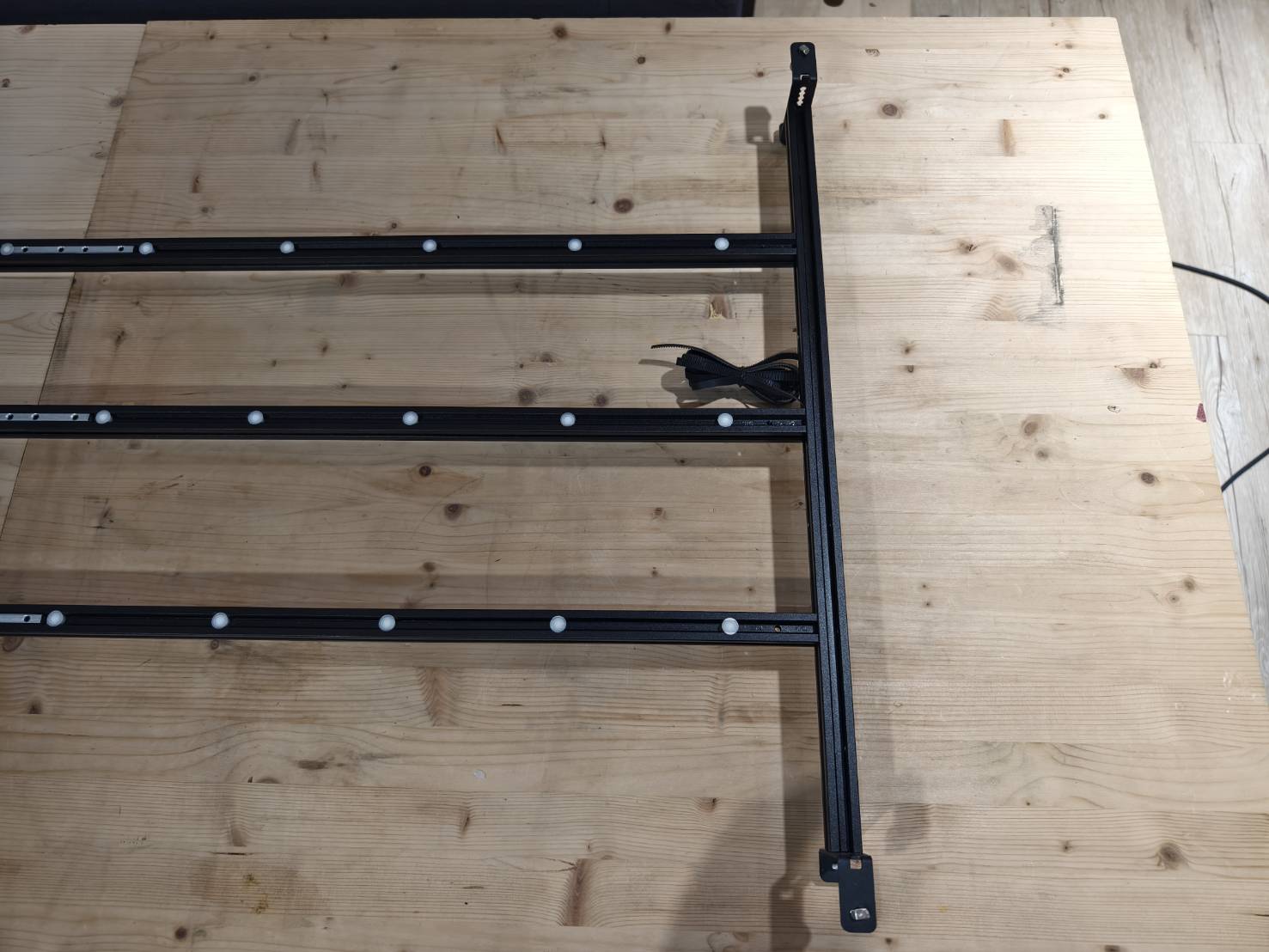

Prepare 2 raíles extendidos, 1 conjunto de viga de fijación de raíles + elevador y 2 tornillos largos (M5x22).

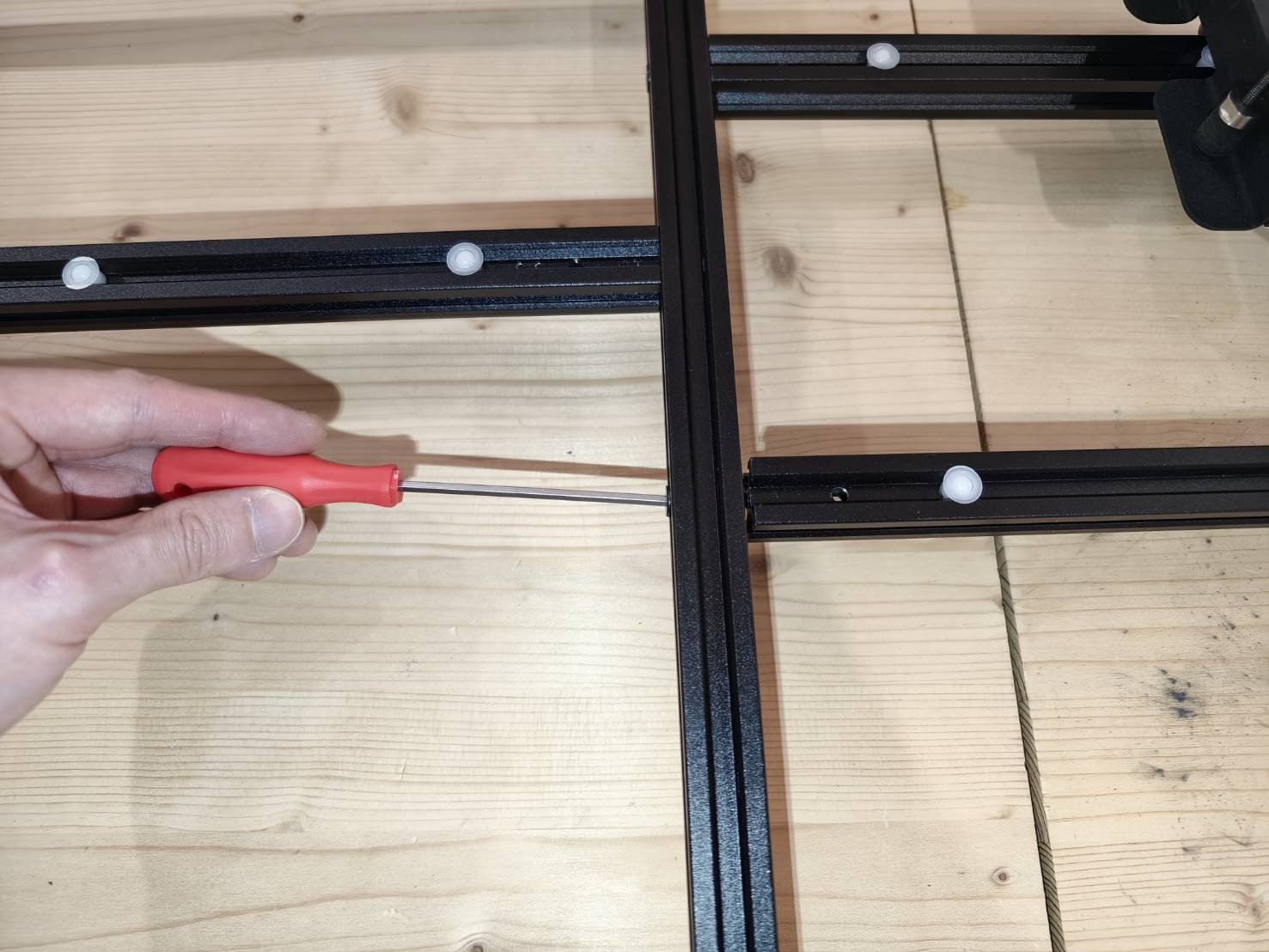

Monte los raíles en la viga de fijación a ambos lados del orificio central del tornillo, como se muestra en la imagen.
(Durante la instalación, asegúrese de que las patas de goma negras de la viga estén orientadas hacia abajo y las ruedas de bolas blancas de los raíles hacia arriba).

Paso D12

Prepare 1 juego de almohadillas para los pies de la viga del raíl y 2 tornillos largos (M5x22).

Instale en el lado opuesto para fijarlo, con las almohadillas negras de los pies de la viga del raíl hacia abajo.

Paso D13

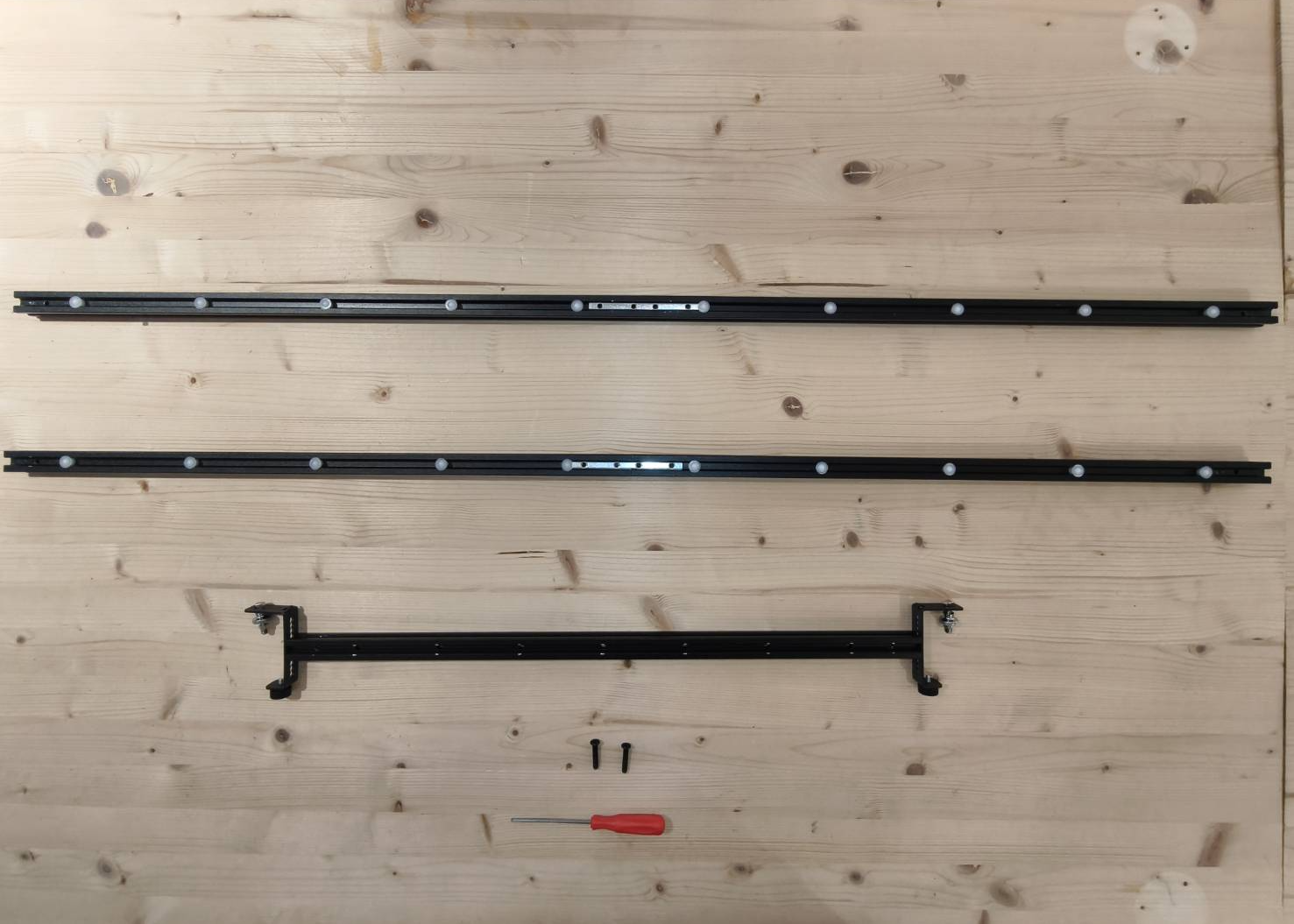

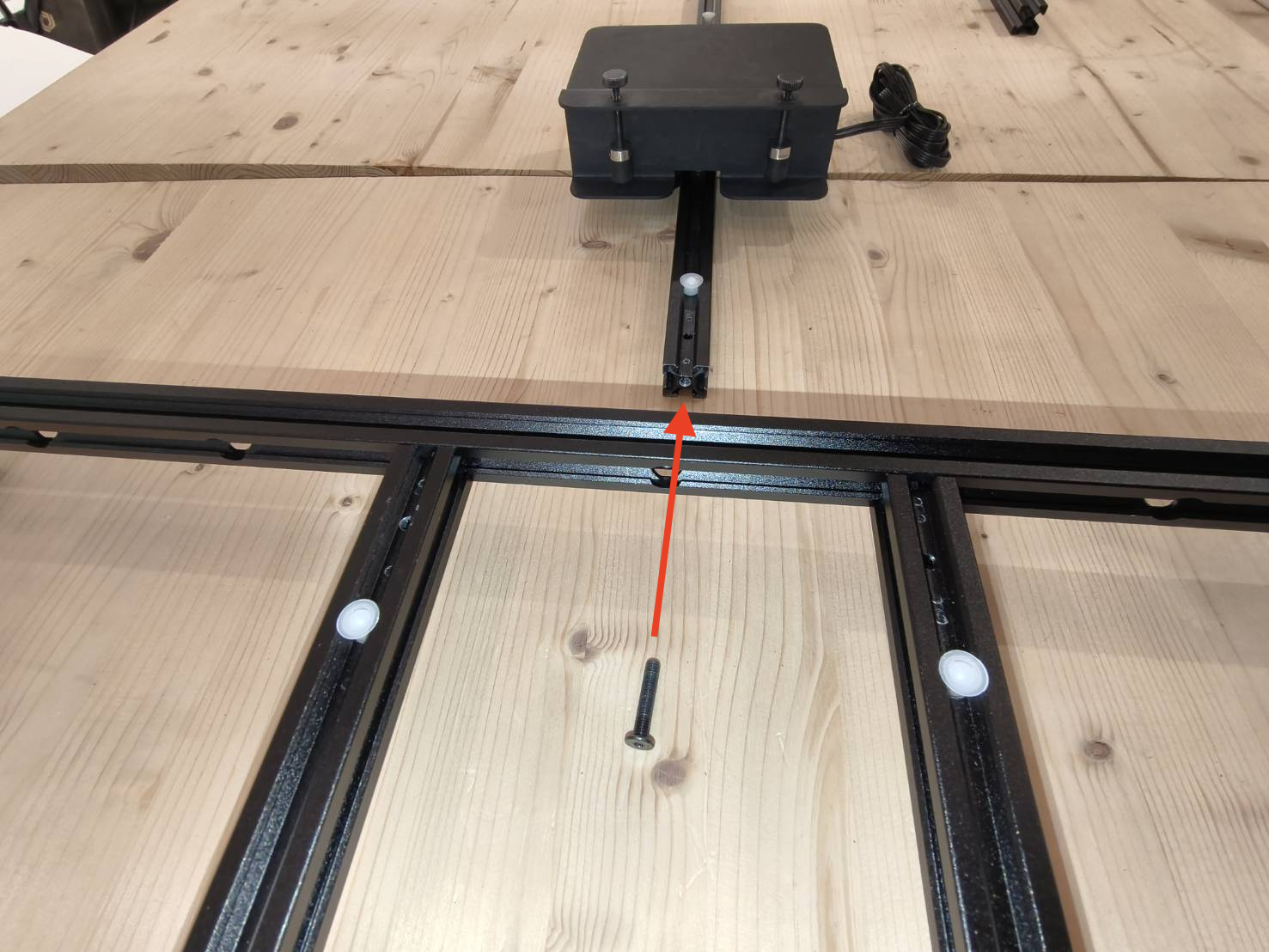

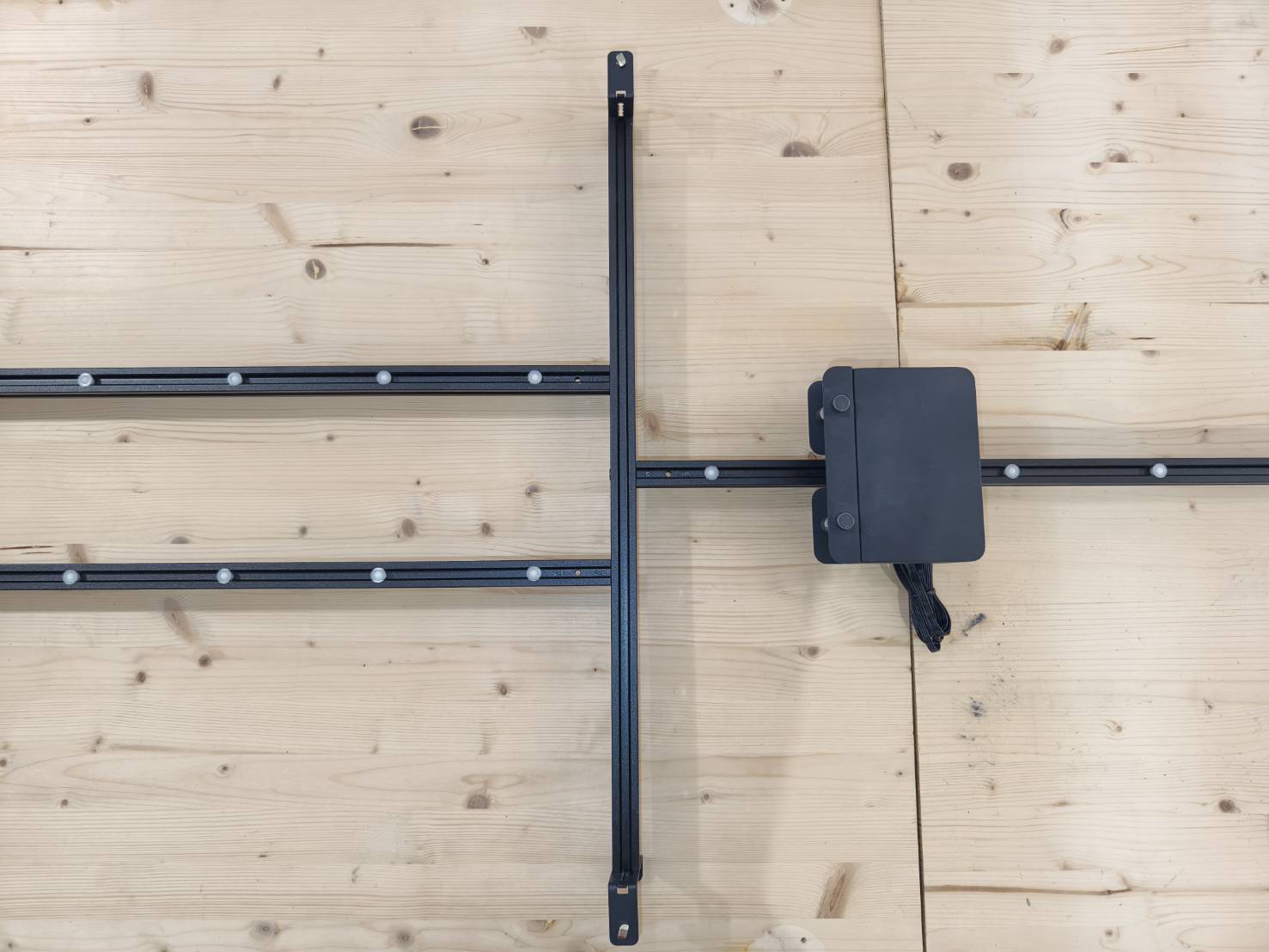

Prepare el conjunto del alimentador del raíl y un tornillo largo (M5x22).

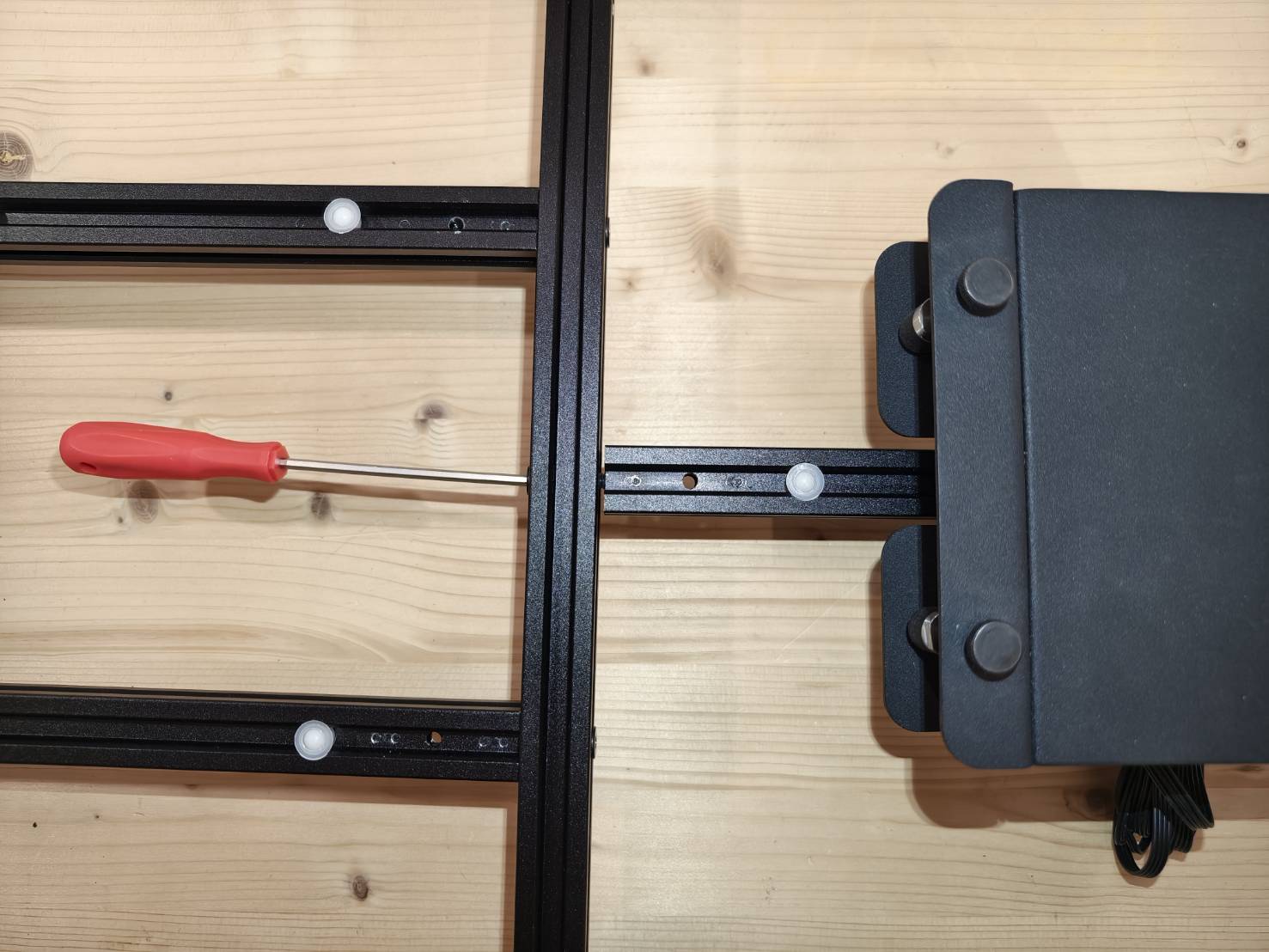

Instale el alimentador en un lado de la viga del raíl, asegurándose de que las ruedas de bolas blancas del raíl estén orientadas hacia arriba.

Paso D14

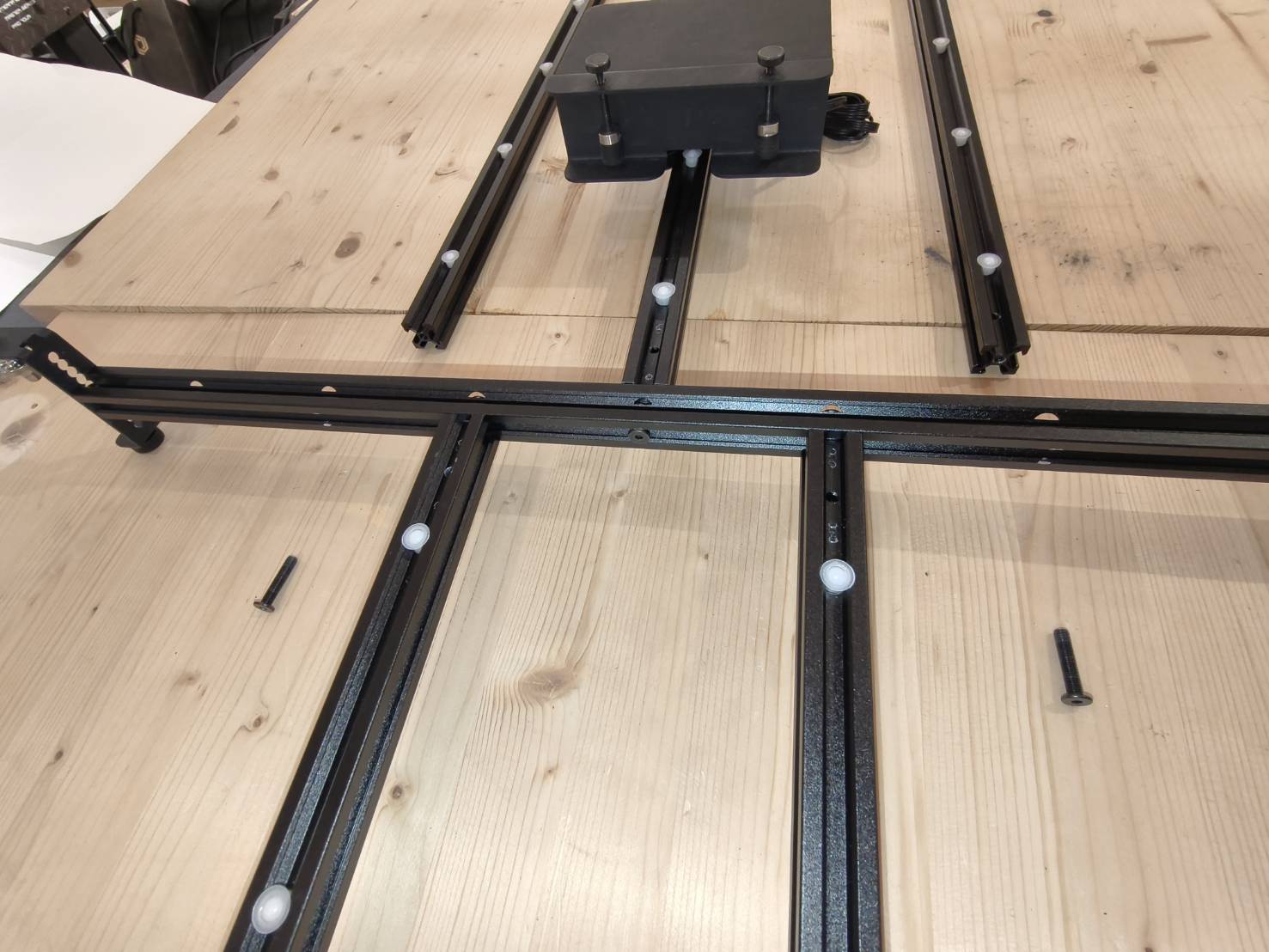

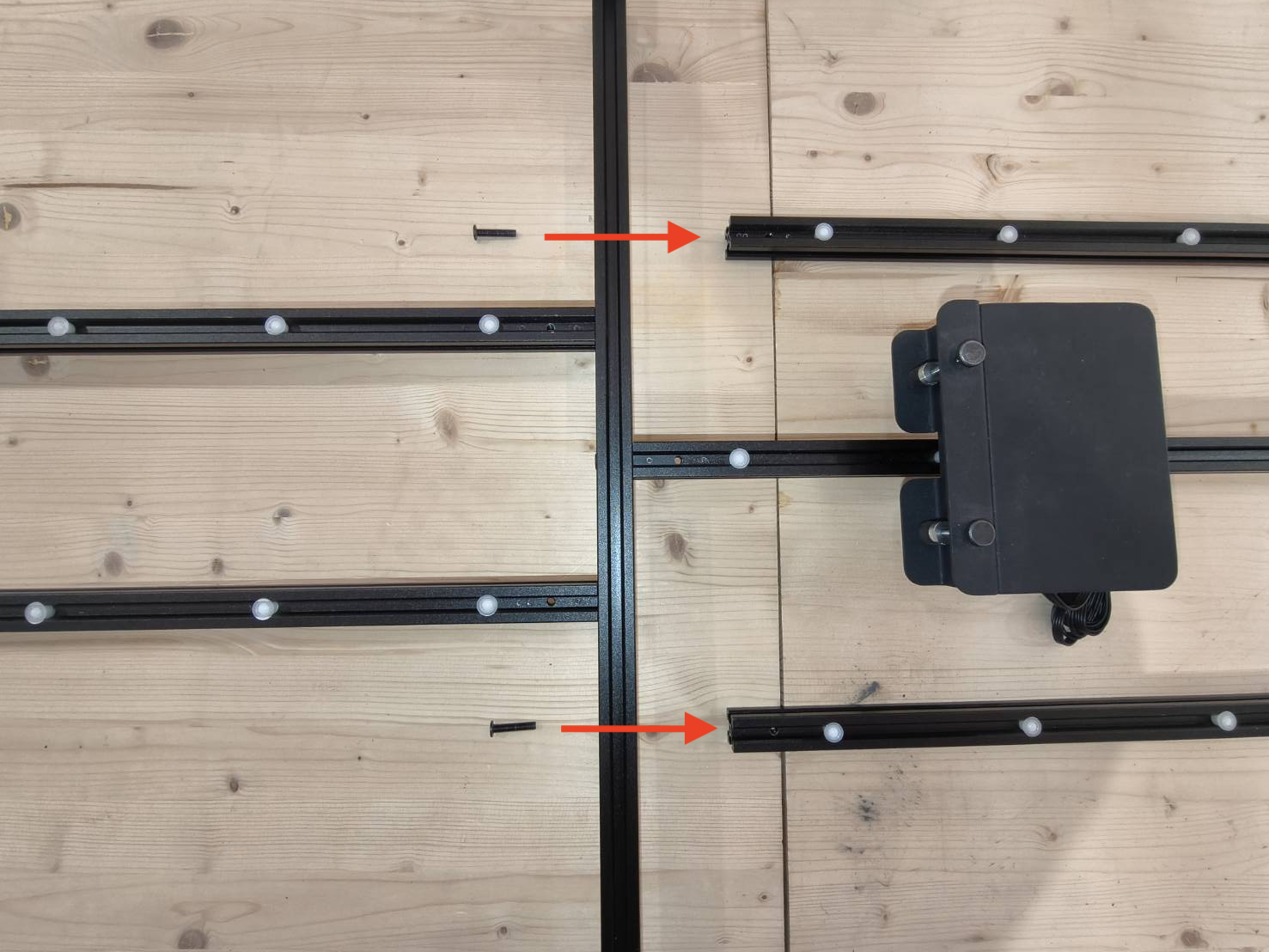

Prepare dos raíles extendidos (x2) y dos tornillos largos (M5x22) (x2).

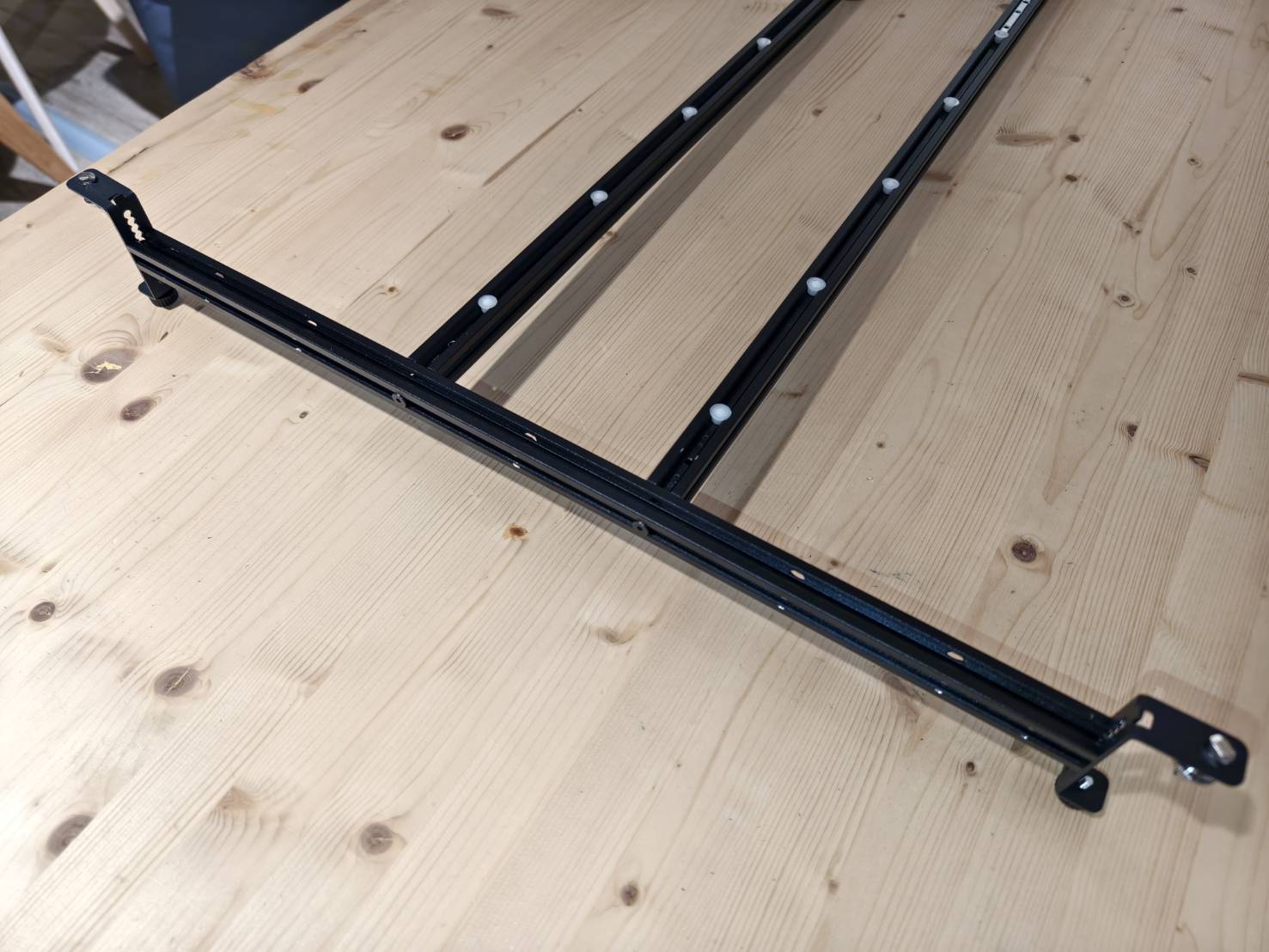

Instale los raíles en el travesaño, a ambos lados del alimentador, asegurándose de que las ruedas de bolas blancas estén orientadas hacia arriba.

Paso D15

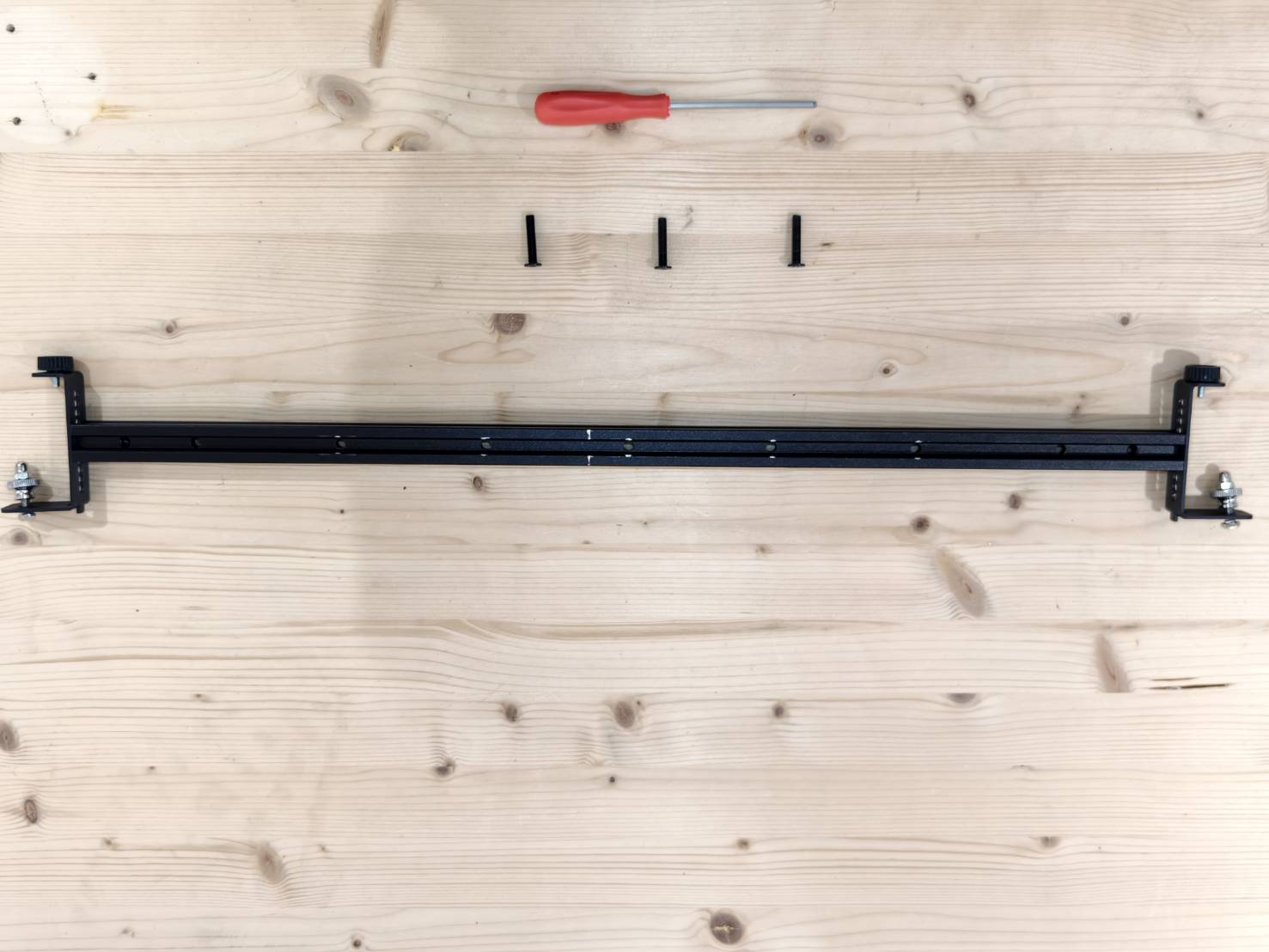

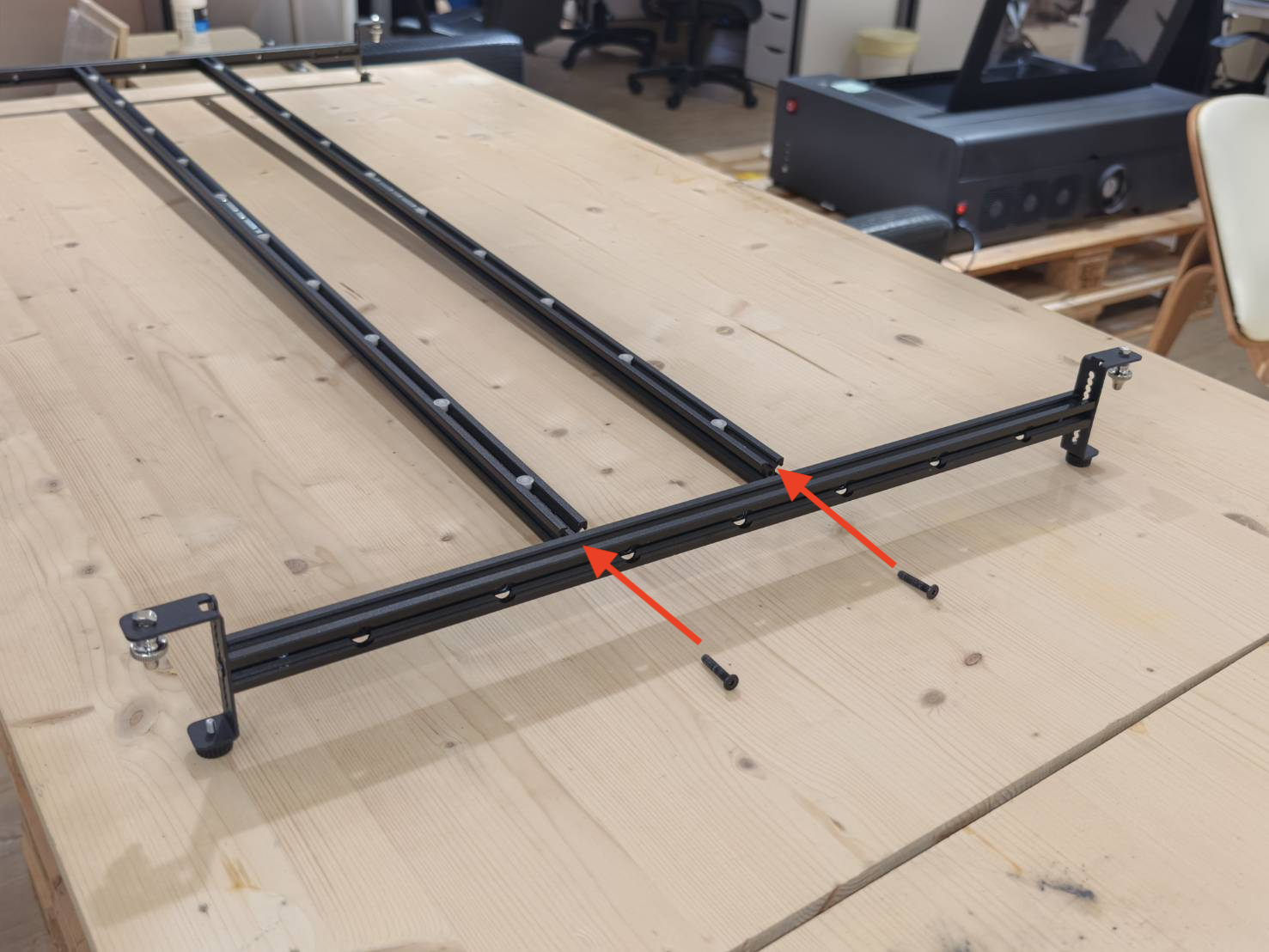

Prepare el conjunto de la almohadilla para los pies del travesaño y 3 tornillos largos (M5x22).

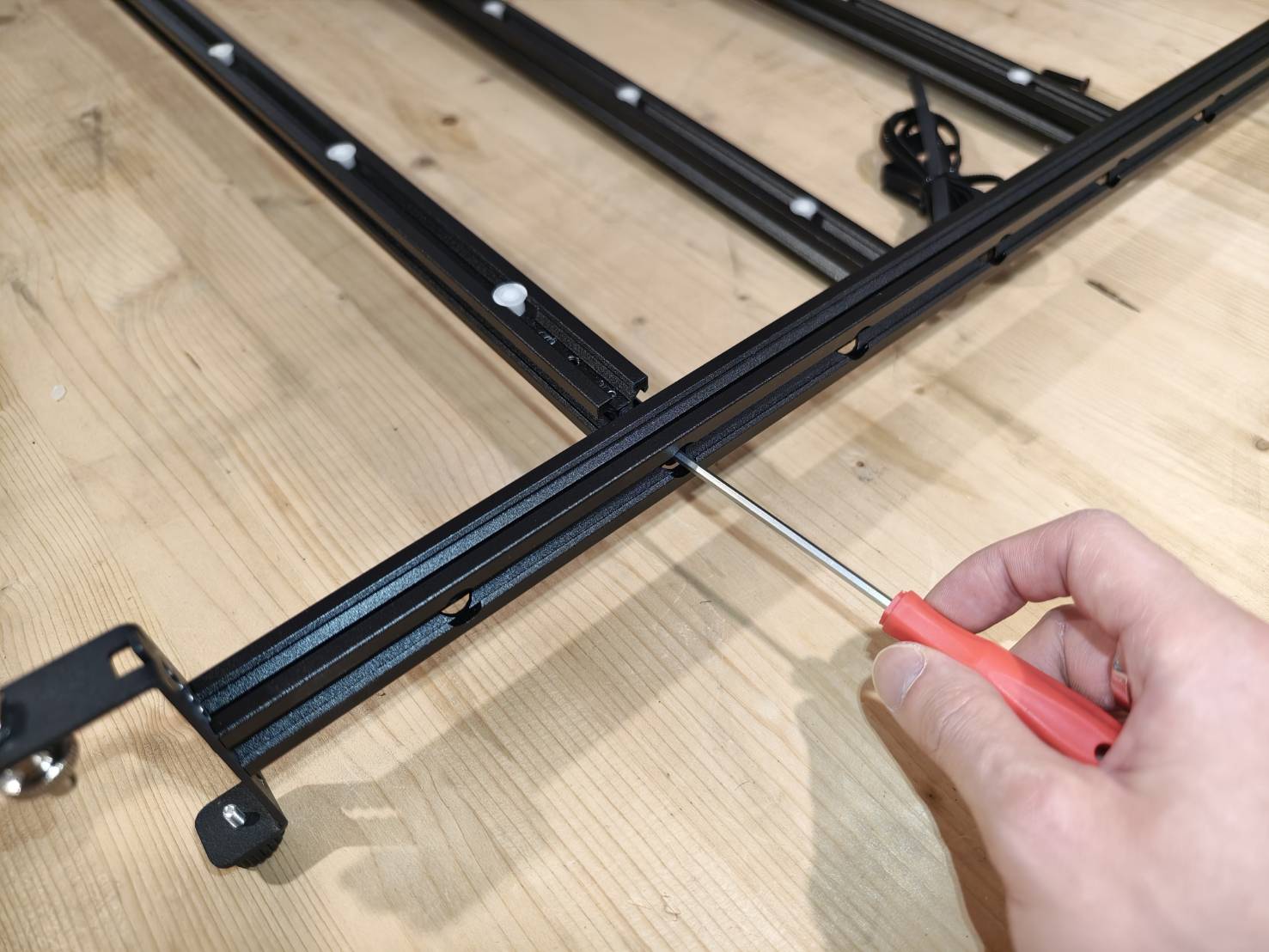

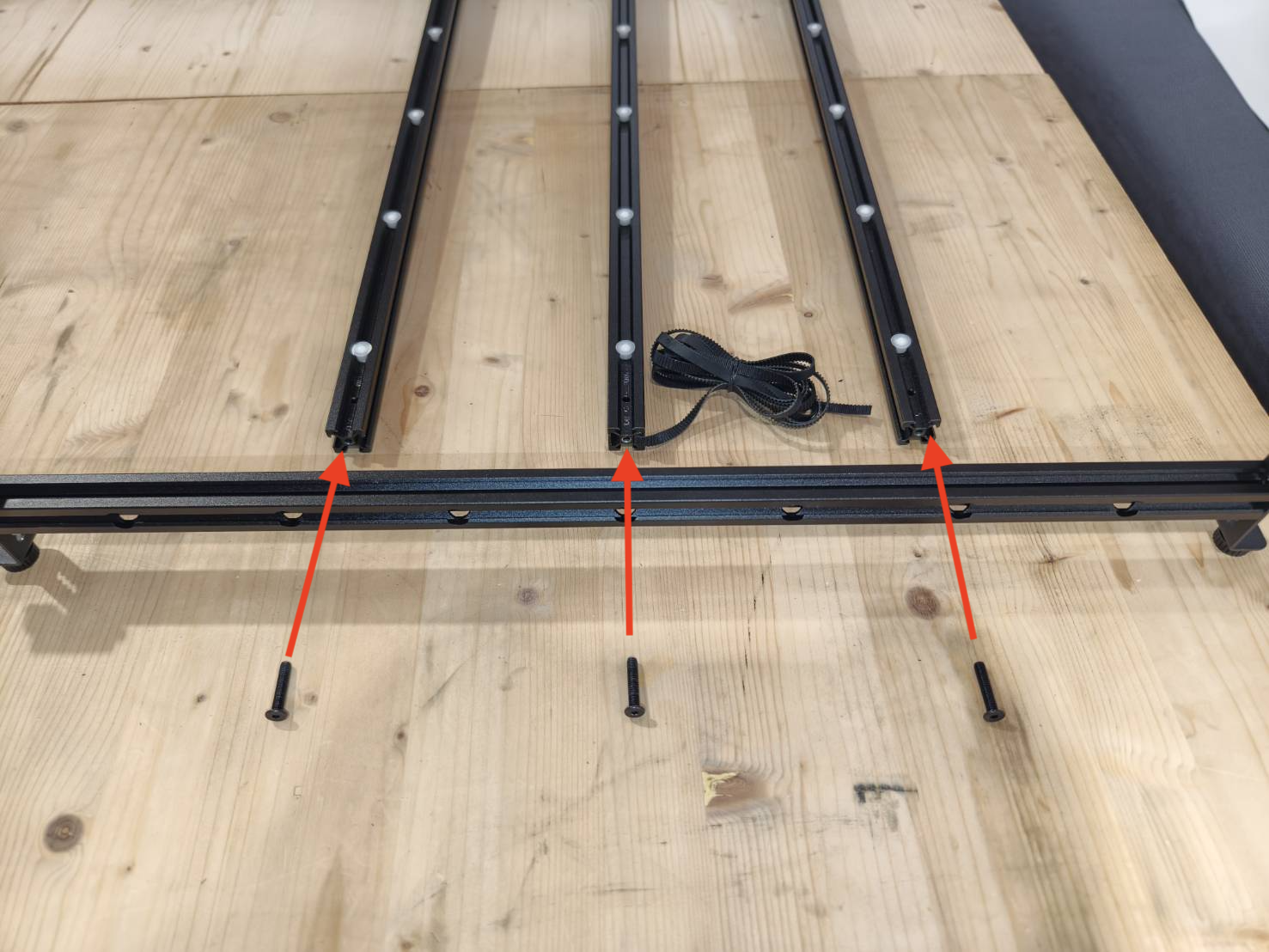

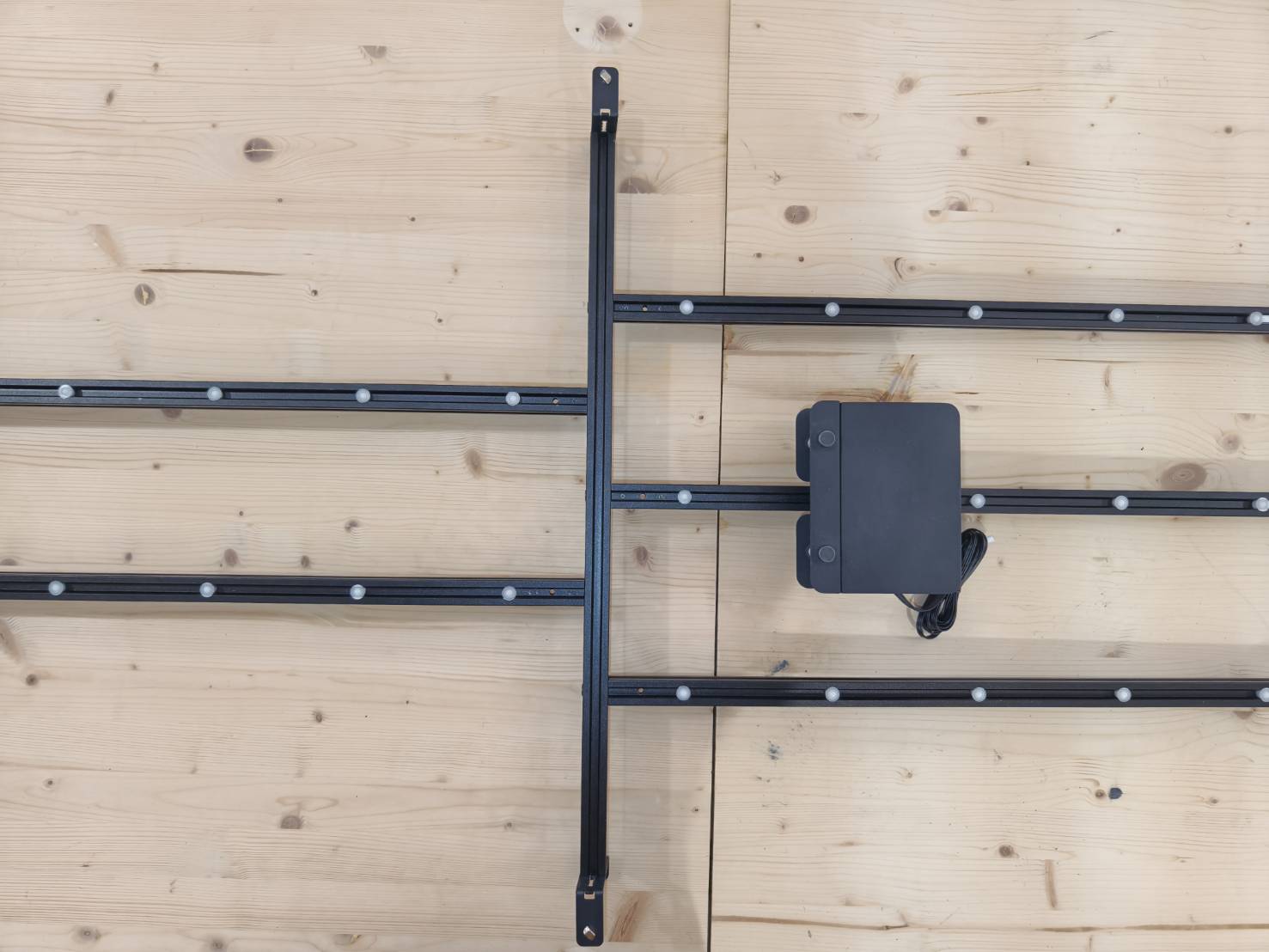

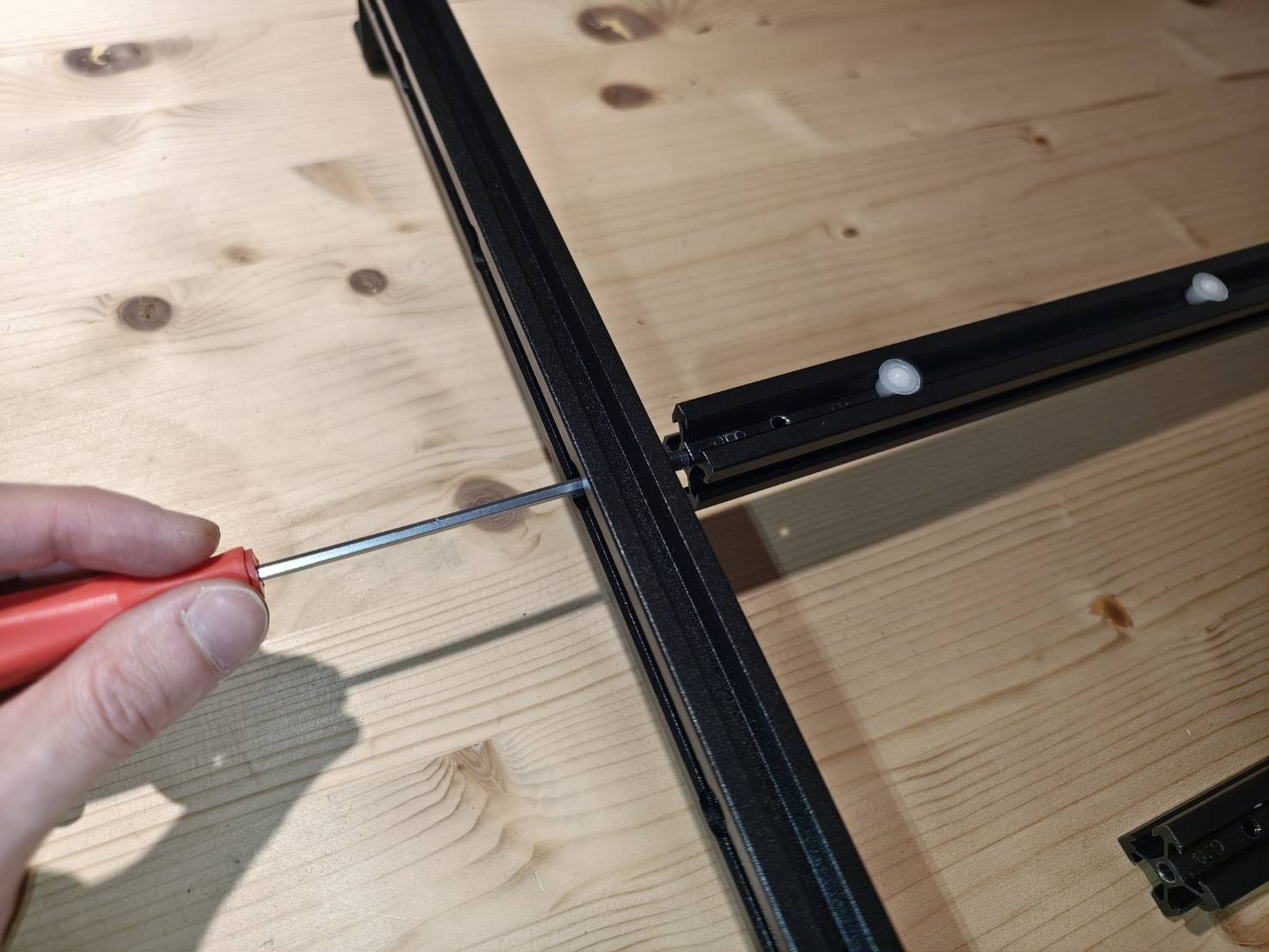

Fije los tres raíles al travesaño, completando la instalación. Asegúrese de que las almohadillas negras de los pies del travesaño estén orientadas hacia abajo.

Paso D16

Localice 2 imanes de raíl, 2 soportes de posicionamiento en forma de L y 2 tornillos medianos (M5x12).

Instale los imanes del raíl en los soportes de posicionamiento en forma de L, con el lado plateado del imán hacia la izquierda. Cada soporte debe tener un imán instalado.

El lado plateado de cada imán debe quedar hacia el exterior.

Paso D17

Busque 2 bloques magnéticos, 2 tornillos medianos (M5x12) y 2 tuercas en T.

Combine las tuercas y los tornillos, pero no los apriete completamente. Asegúrese de que los tornillos estén enganchados.

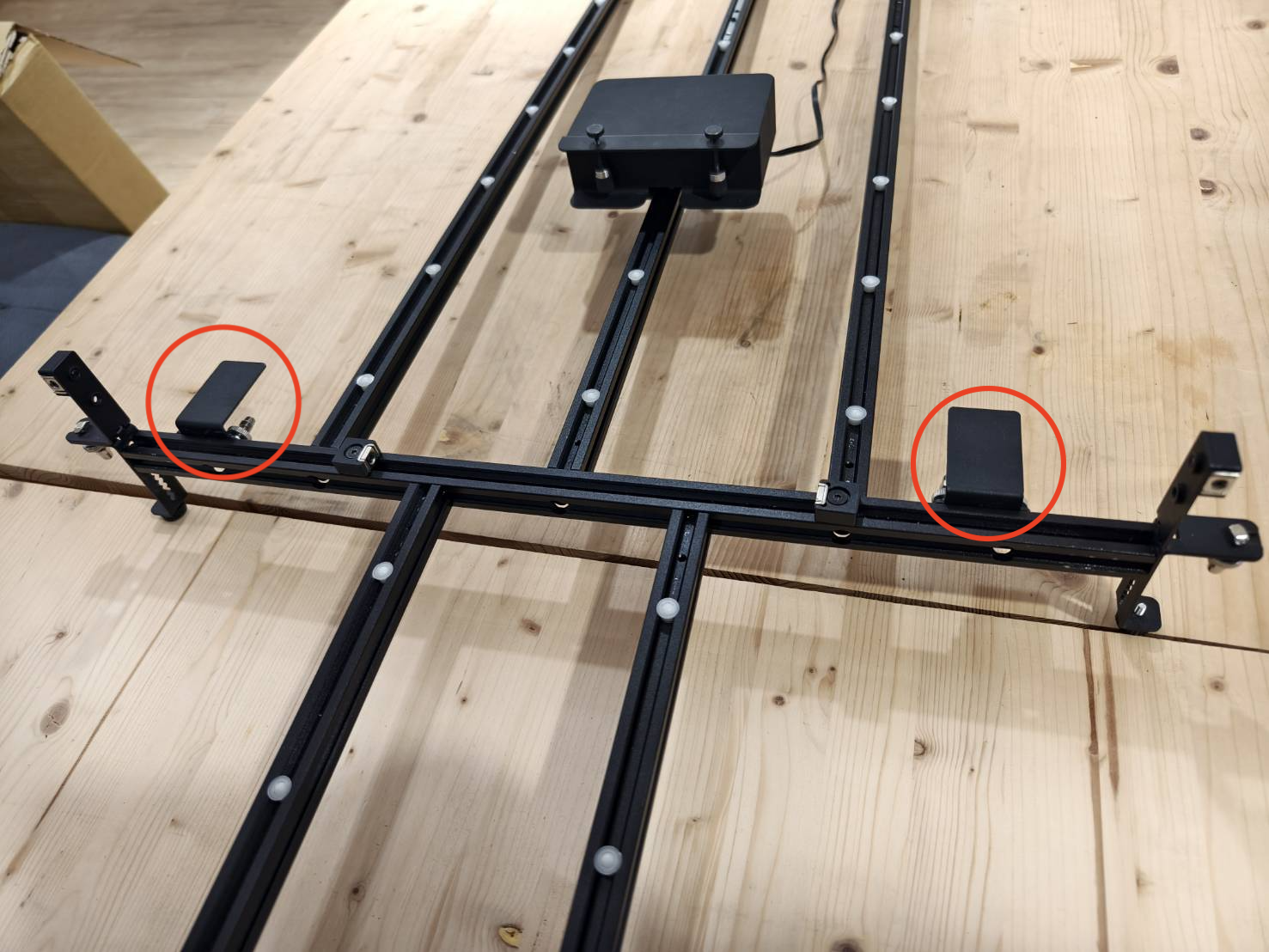

A continuación, instale los imanes del carril en la parte superior de la viga de fijación del carril. Una fijación temporal es suficiente, ya que su posición se ajustará en pasos posteriores.

C17 裝在橫梁.gif

Si toda la estructura no está nivelada o la superficie de la mesa no es plana, puede ajustar la altura de los elevadores de soporte.

Paso D18

Prepare dos plataformas de rodillos guía de borde.

Luego, instálelas en la viga de fijación del carril central, orientadas hacia atrás, hacia el lado del alimentador.

Las plataformas se pueden mover y es posible que se deban ajustar según el ancho de su material, lo cual se explicará más adelante en este artículo.

Paso D19

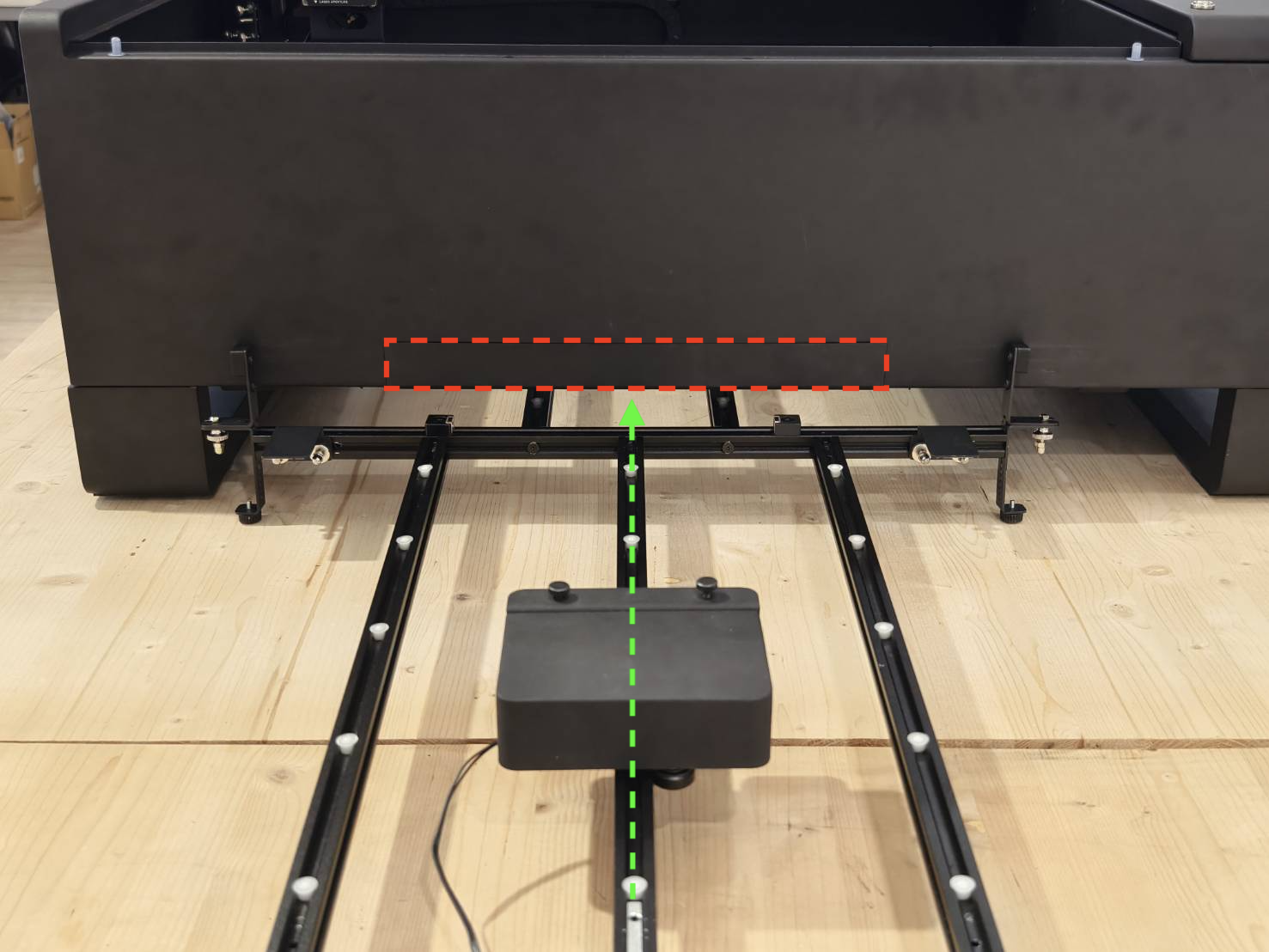

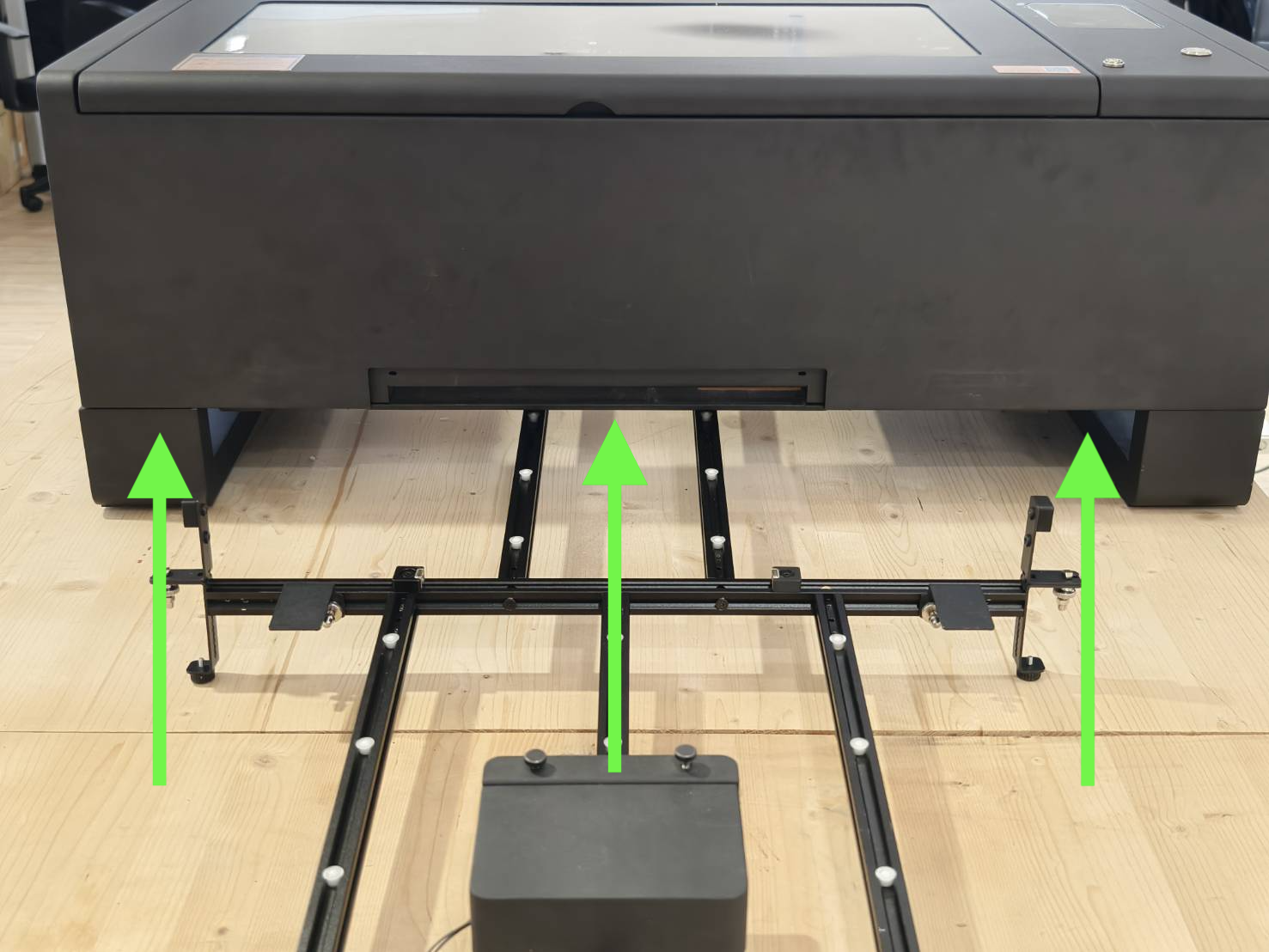

Mueva todo el conjunto debajo de la máquina

Asegúrese de que los imanes en los círculos rojos estén firmemente adheridos al chasis de la máquina.

Alinee el carril principal en el centro de la chapa metálica rectangular de la máquina tanto como sea posible.

Paso D20

Extraiga el cable de conexión.

Pase el cable de conexión a través del orificio cerca del interruptor de límite del eje Y.

Inserte el cable de conexión en el conector trasero.

Localice el adaptador e inserte el otro extremo del cable de conexión en él.

Coloque el adaptador en la esquina inferior izquierda de la máquina.

Paso D21

Si hay una brida en el cable de conexión del alimentador, córtela.

El cable de conexión pasará por el orificio situado en la esquina inferior izquierda de la máquina.

Conecte el cable del Alimentador al Adaptador.

Vuelva a colocar el Adaptador en su posición original.

Paso D22

Coloque el material, asegúrese de que esté nivelado contra el Alimentador y, a continuación, apriete los tornillos de mariposa para fijarlo.

Empuje y tire del material hacia delante y hacia atrás para probarlo, mientras observa su apariencia bajo la cubierta inferior de la máquina para confirmar si está nivelado.

Paso D23

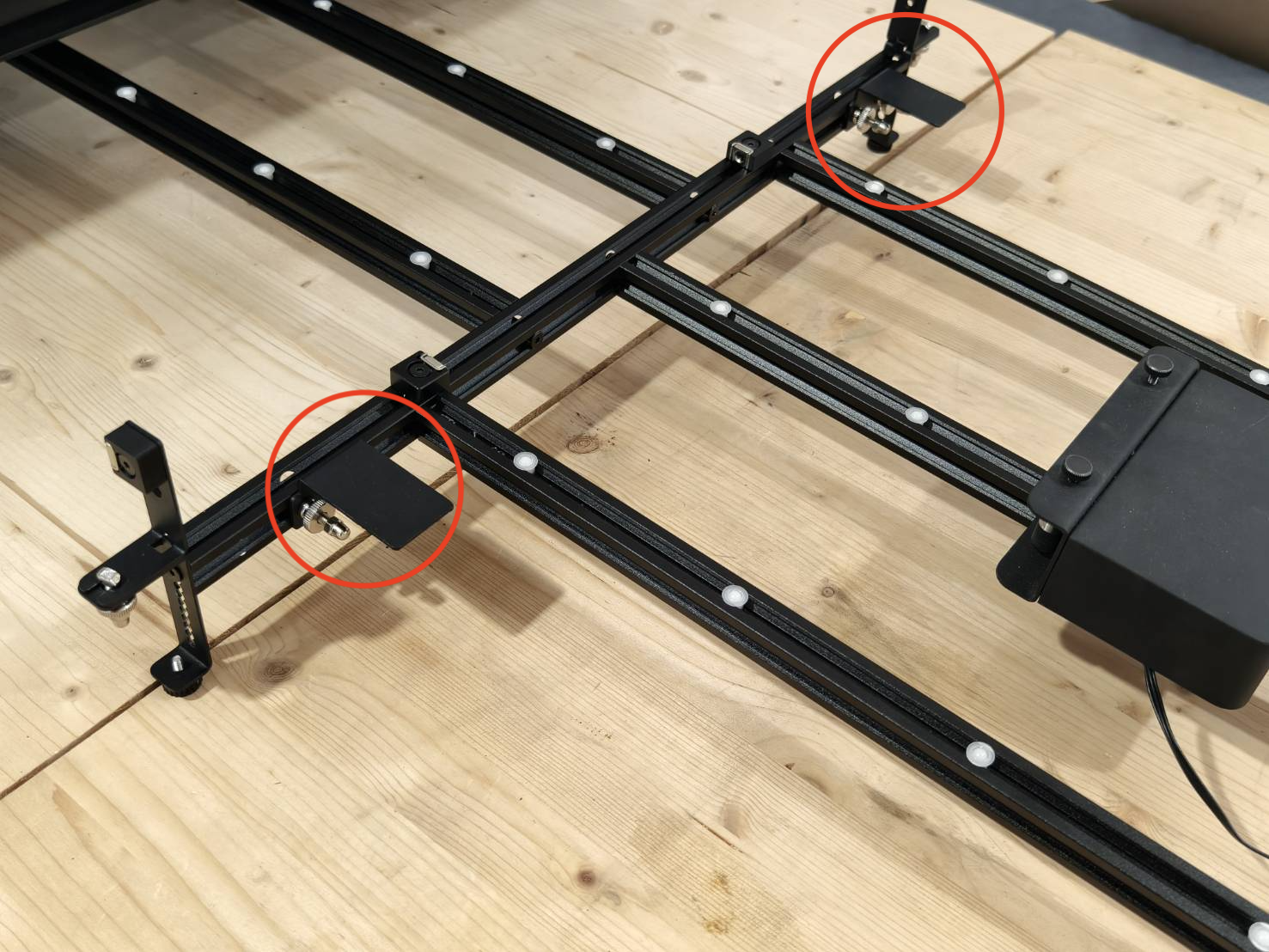

Ajuste la posición de los imanes del Riel límite instalados en el paso 17. C23調整限位磁鐵塊.gif C23限位磁鐵.jpeg

Ajuste la posición de la plataforma del rodillo guía según se muestra en el vídeo a continuación, alineándola al ras con el borde exterior del imán del Riel límite.
C23 確認滑輪平台位置.001.jpeg

Instale los rodillos. Los rodillos con resorte pueden instalarse tanto en el lado izquierdo como en el derecho sin restricción. Su función principal es evitar la desviación del material.

Instalación inversa (para materiales con grosor inferior a 5 mm)


Instalación hacia delante (para materiales con grosor superior a 5 mm)

Paso C24

Encienda la máquina e inserte la unidad USB del kit de apertura de la tapa. C24插入開蓋USB.jpeg

Paso C25

Asegúrese de que la lente de enfoque esté configurada en el modo de enfoque de campo lejano, proporcionando una distancia focal de 16 mm. Si no sabe cómo comprobarlo, consulte este artículo. La lente de enfoque estará en la capa inferior, con una distancia focal de 16 mm, lo que significa que la distancia entre la punta de la boquilla y la superficie del material es de 16 mm.

Orden de identificación del modo de enfoque.
Modo de enfoque predeterminado: 4 mm		Modo de enfoque: 16 mm
Lente		Bloque
Bloque		Lente
Anillo		Anillo
Boquilla		Boquilla

C25 16mm.jpeg

Paso C26

Utilice la herramienta para realizar el enfoque manual. La sección central de la herramienta tiene un grosor de 16 mm y la utilizaremos para enfocar. (Si ha extraviado la herramienta, puede cortar una nueva usted mismo utilizando este enlace.) C25 16mm.jpeg

Paso C27

Desplace el cabezal láser al área que desea grabar o cortar y, a continuación, cierre la tapa. Puede utilizar el puntero láser rojo para determinar la posición de grabado.

(Si el puntero láser rojo no se enciende, vaya a Panel >> Máquina >> Ajustes de hardware >> Página siguiente >> Luz roja siempre encendida >> Activar)

Paso C28

Asegúrese de que está utilizando las siguientes versiones de software y firmware para utilizar la función de alimentación automática.

Versión de Beam Studio 2.5.0 o superior (Tutorial)	Versión de Firmware 6.0.9 o superior. (Tutorial)

Paso C29

Inicie Beam Studio y abra la Configuración del documento.
Establezca la posición de inicio en la posición actual y sitúela en la esquina superior izquierda.
Active la función de alimentador automático e introduzca la longitud aproximada de su material.

Paso C30

Importe o cree un archivo.

Configure los parámetros correctos según su material.

Paso C31

Utilice la función "Encuadre" para previsualizar la trayectoria de grabado. 走邊匡.gif

Paso C32

Inicie la tarea. 開始雕刻.gif

Paso C33

Compruebe el resultado.
