Descripción
Este artículo proporciona una guía paso a paso sobre cómo iniciar una tarea de grabado utilizando el Alimentador Automático con Beambox II configurado con el Complemento de Paso Continuo (Base Abierta). Esta configuración permite un manejo sin esfuerzo de materiales más largos, facilitando una producción continua y maximizando la eficiencia.
Por favor, siga las instrucciones correspondientes a esta configuración específica.
Página de explicación de la configuración del Alimentador Automático
Desembalaje:
| Paquete del Alimentador Automático | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Alimentador | La parte principal que controla el movimiento del material y la trayectoria de grabado. | 1 ud. |
| 2 | Carril | La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente. | 5 uds. |
| 3 | Viga de fijación del carril | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 1 ud. |
| 4 | Correa | Es la correa dentada que se montará en el alimentador, responsable de su movimiento. | 1 ud. |
| 5 | Abrazadera de la correa | Es el dispositivo de retención utilizado para fijar la posición de la correa. | 2pcs |
| 6 | Conector de riel | Se utiliza para unir los rieles y obtener una longitud mayor. | 6pcs |
| 7 | Rodillos guía de borde | Se utilizan para restringir la posición del material y evitar que se desvíe en la dirección incorrecta. | 1 juego |
| 8 | Plataforma para rodillos guía de borde | Es la plataforma donde se colocarán los rodillos. La posición de las plataformas puede ajustarse según el tamaño del material. | 2pcs |
| 9 | Elevador de riel | Se puede considerar como un soporte utilizado para elevar el conjunto. | 5 uds. |
| 10 | Adaptador | Es el adaptador del cable que cuenta con una conexión para el cable de la máquina y otra para el cable del alimentador. | 1 ud. |
| 11 | Imán de riel | La función de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar el conjunto a la máquina. | 4 piezas |
| 12 | Soporte de posicionamiento en L | El imán se instalará en el soporte para fijarlo a la máquina. | 2pcs |
| 13 | Tuerca en T M5 | Servirá como tuerca para el imán. | 4 piezas |
| 14 | Abrazadera de carril | Se utilizará para fijar el montaje a la máquina. Algunos montajes no requerirán esta pieza. | 1 ud. |
| 15 | Cable | Cable para conectar la máquina y el adaptador. | 1 ud. |
| 16 | Tornillo M5*6 | Tornillo corto | 6pcs |
| 17 | Tornillo M5*12 | Tornillo mediano | 6pcs |
| 18 | Tornillo M5*22 | Tornillo largo | 6pcs |
| 19 | Destornillador hexagonal M4 | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 20 | Llave Allen de 2,5 mm | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 21 | Llave Allen de 2 mm | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 22 | Llave fija de 10 mm | Esta herramienta se utiliza para ajustar o sustituir la rueda del alimentador. | 1 ud. |
| 23 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los raíles. | 3 unidades |
Paso C1
Instale el Beambox II - Accesorio de paso continuo y base abierta.
Paso C2
Instale el accesorio de extensión BB2 (patas), siguiendo la guía que se muestra a continuación.
Guía de instalación de la extensión
(Solo es necesario instalar las patas. Omita la parte de la cubierta inferior y el bolsillo. )
Paso C3
Tras instalar el accesorio de extensión (patas), apague la máquina y desconecte el cable de alimentación.
Paso C4
Localice la extrusión principal (la que tiene una correa) y retire los bloques de conexión plateados.
Paso C5
Libere la correa y localice su lado más largo.
Afloje el retenedor de la correa utilizando la llave Allen pequeña.
| Lado corto de la correa | Lado largo de la correa |
Mientras tanto, por favor apriete el retenedor de la correa en el lado corto.
Paso C6
Prepare el alimentador y el carril principal.
Inserte la extrusión principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es esencial insertarla en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.
Paso C7
Prepare dos conectores de carril y un carril extendido (tipo de rueda de bola blanca).
Cada bloque de conexión tiene cuatro tornillos. Fije dos tornillos en el carril principal y los otros dos en el carril de extensión para lograr una sujeción firme.
(Nota: Asegúrese de que el carril de extensión tenga ruedas de bola blancas, ya que estas se utilizan para el movimiento del alimentador. Los conectores deben estar en el mismo lado que las ruedas de bola blancas y en la parte inferior de estas.)
Paso C8
Asegure la correa más larga utilizando la abrazadera de correa previamente retirada.
(Asegúrese de que la correa esté tensa antes de fijarla.)
Verifique que la correa esté correctamente colocada en las poleas. Si no es así, retire la abrazadera de la correa y vuelva a insertar el alimentador.
Paso C9

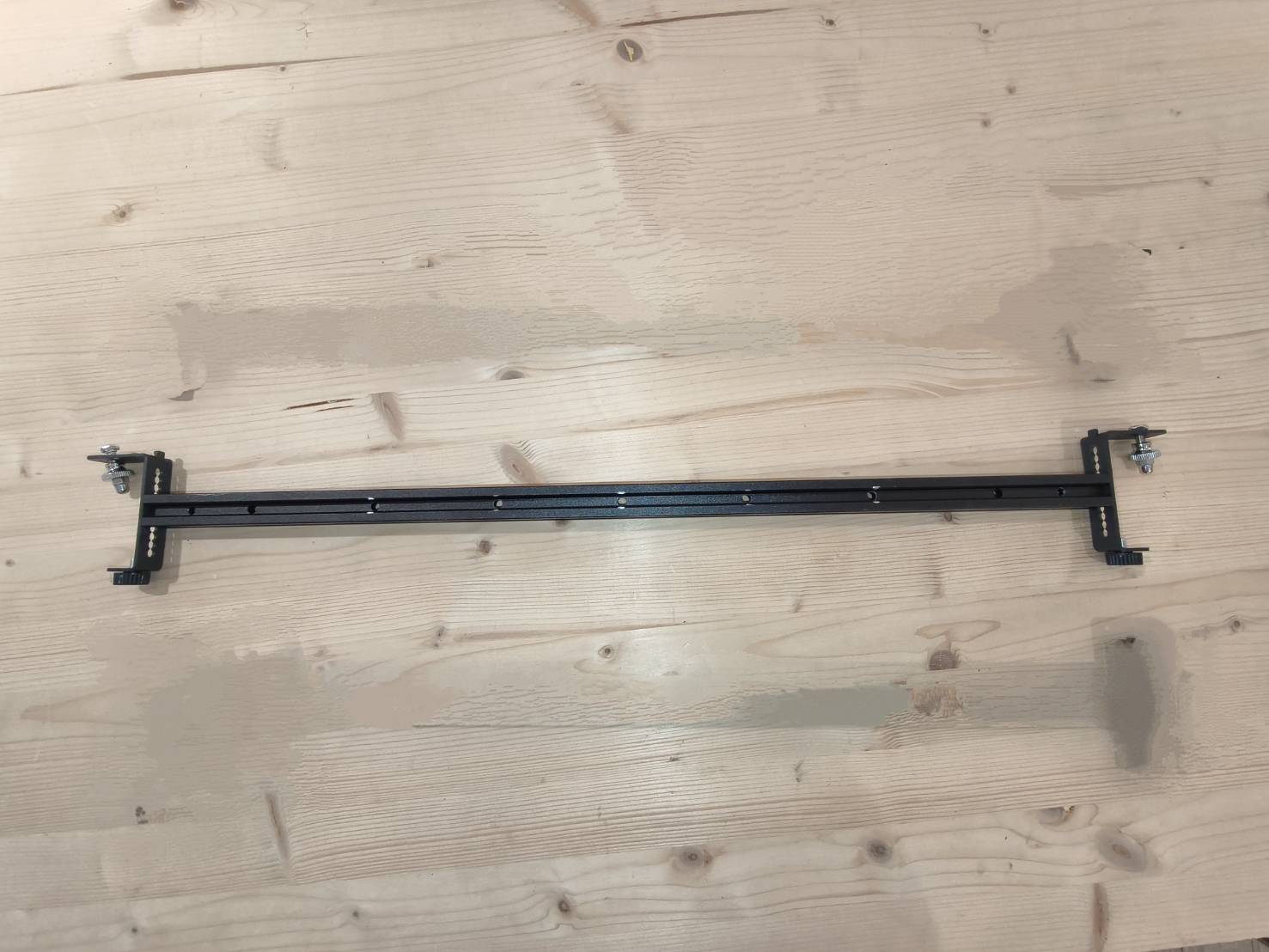

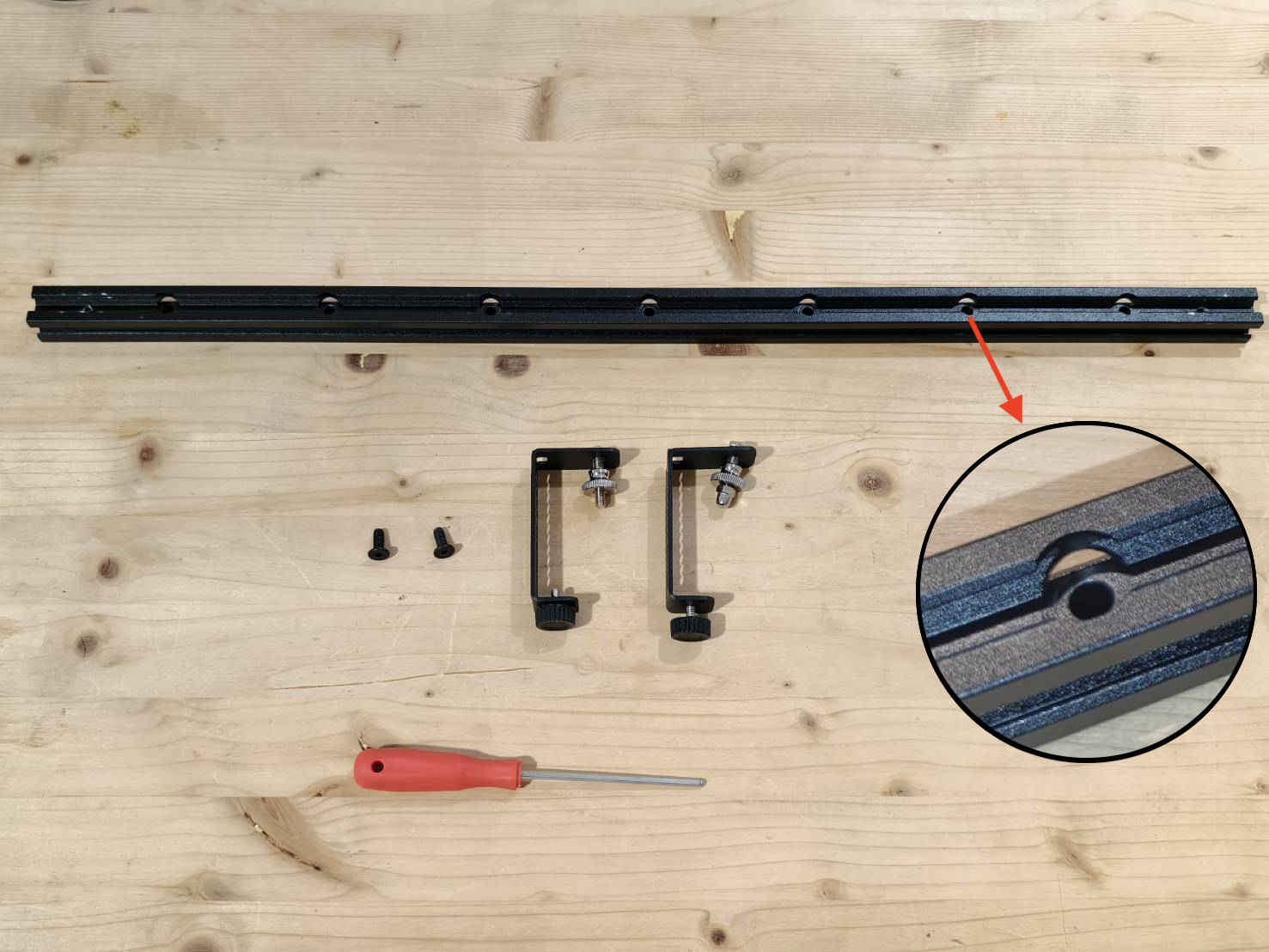

Localice una viga de fijación de carril (sin bola blanca), dos elevadores de carril y dos tornillos cortos (tornillos M5*6).
Tenga en cuenta que la viga de fijación del carril no tiene bola blanca y tiene bordes superiores ensanchados en los orificios de los tornillos.
Utilizando los tornillos cortos, instale los elevadores del carril en ambos lados de la viga de fijación del carril, obteniendo un total de 3 conjuntos de ensamblajes de viga de fijación del carril + elevador del carril.
Se recomienda fijar todos los elevadores del carril a los orificios marcados con "5", que son los orificios más centrales.
El método de instalación es el siguiente:
Asegúrese de que cuando la viga de fijación del carril esté en posición vertical, los orificios de los tornillos estén en los laterales, no en la parte superior e inferior.
Si no están en los laterales, afloje los tornillos, gire los elevadores del carril según corresponda y luego apriételos.
Paso C10

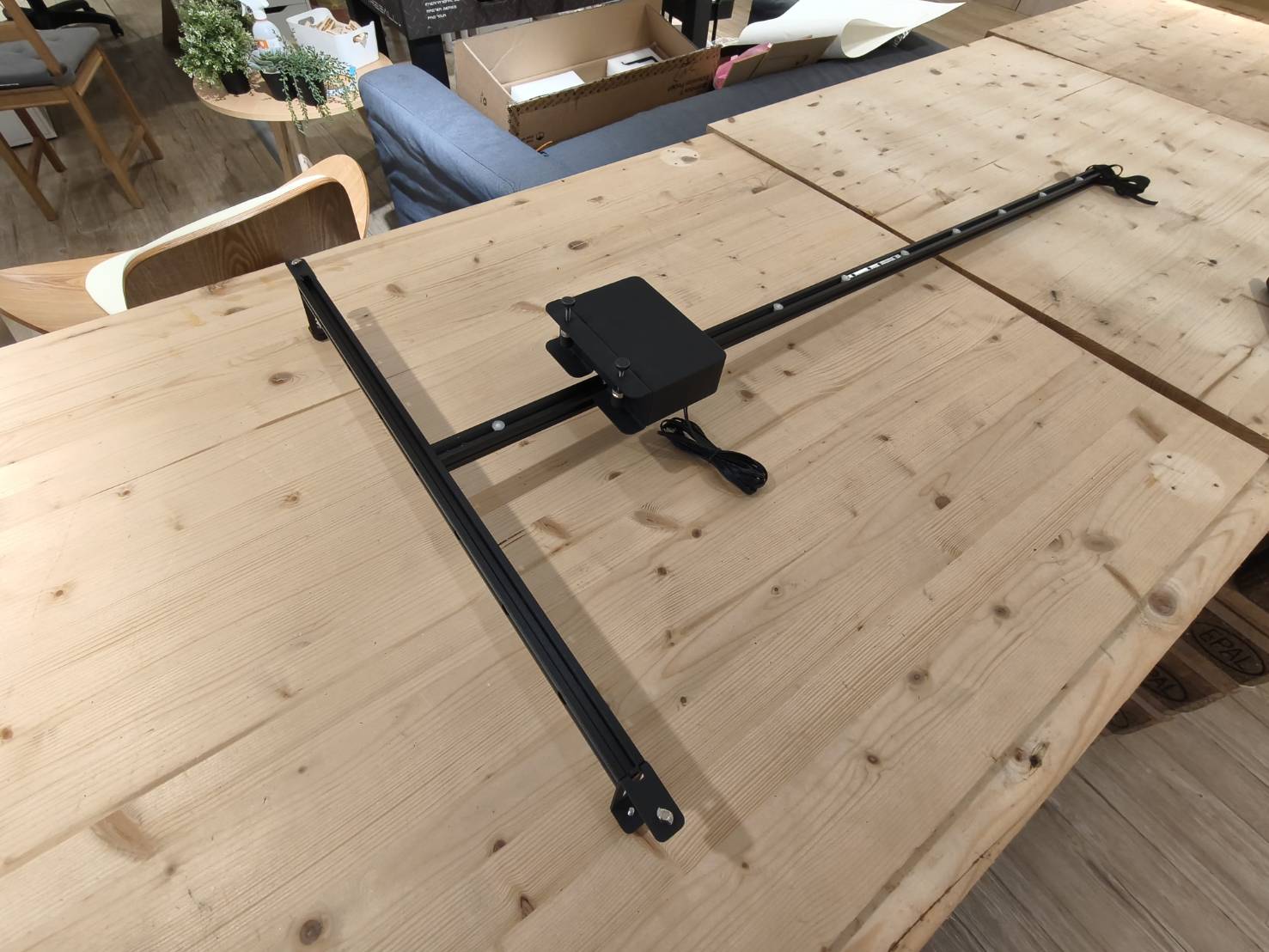

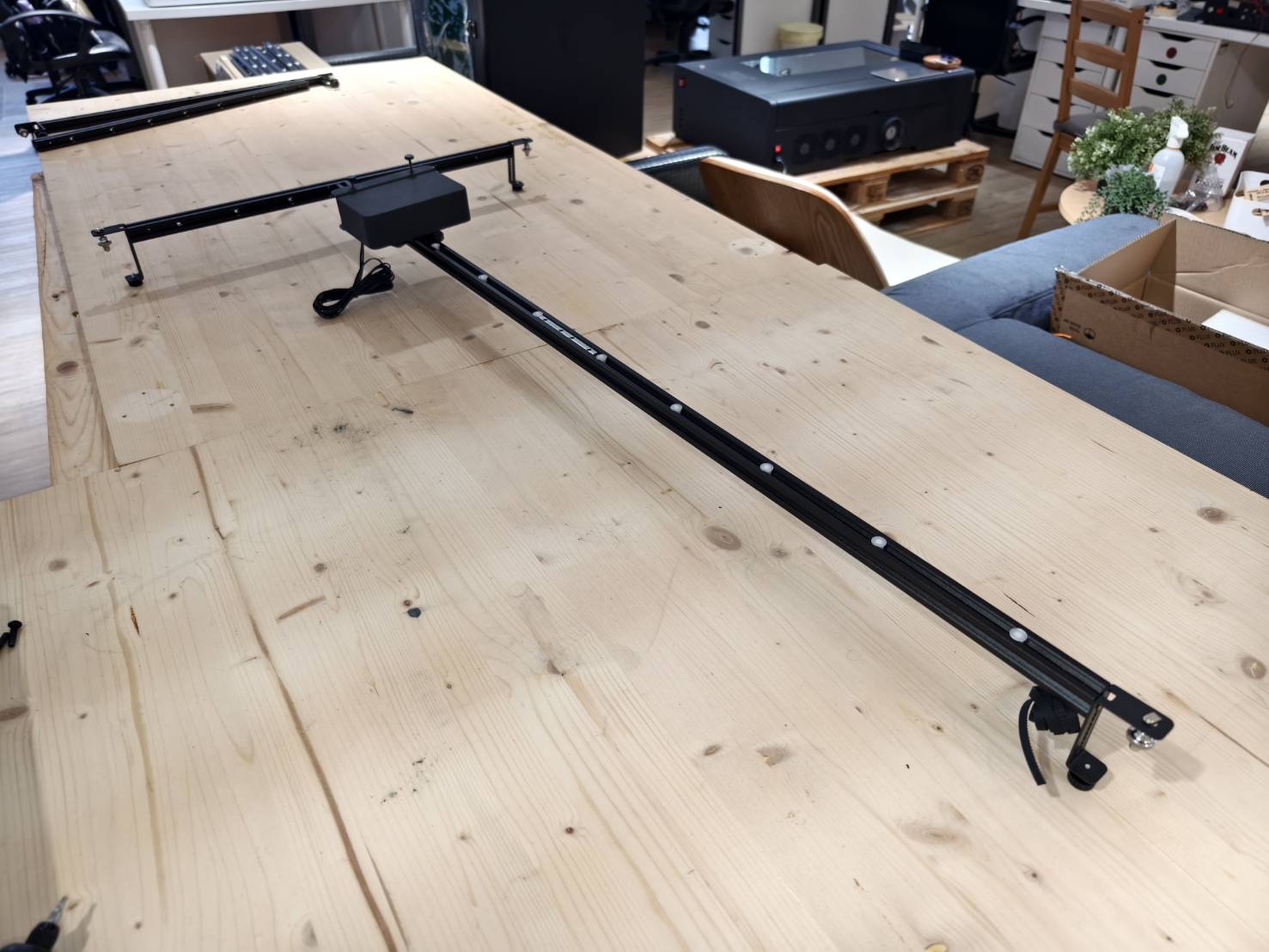

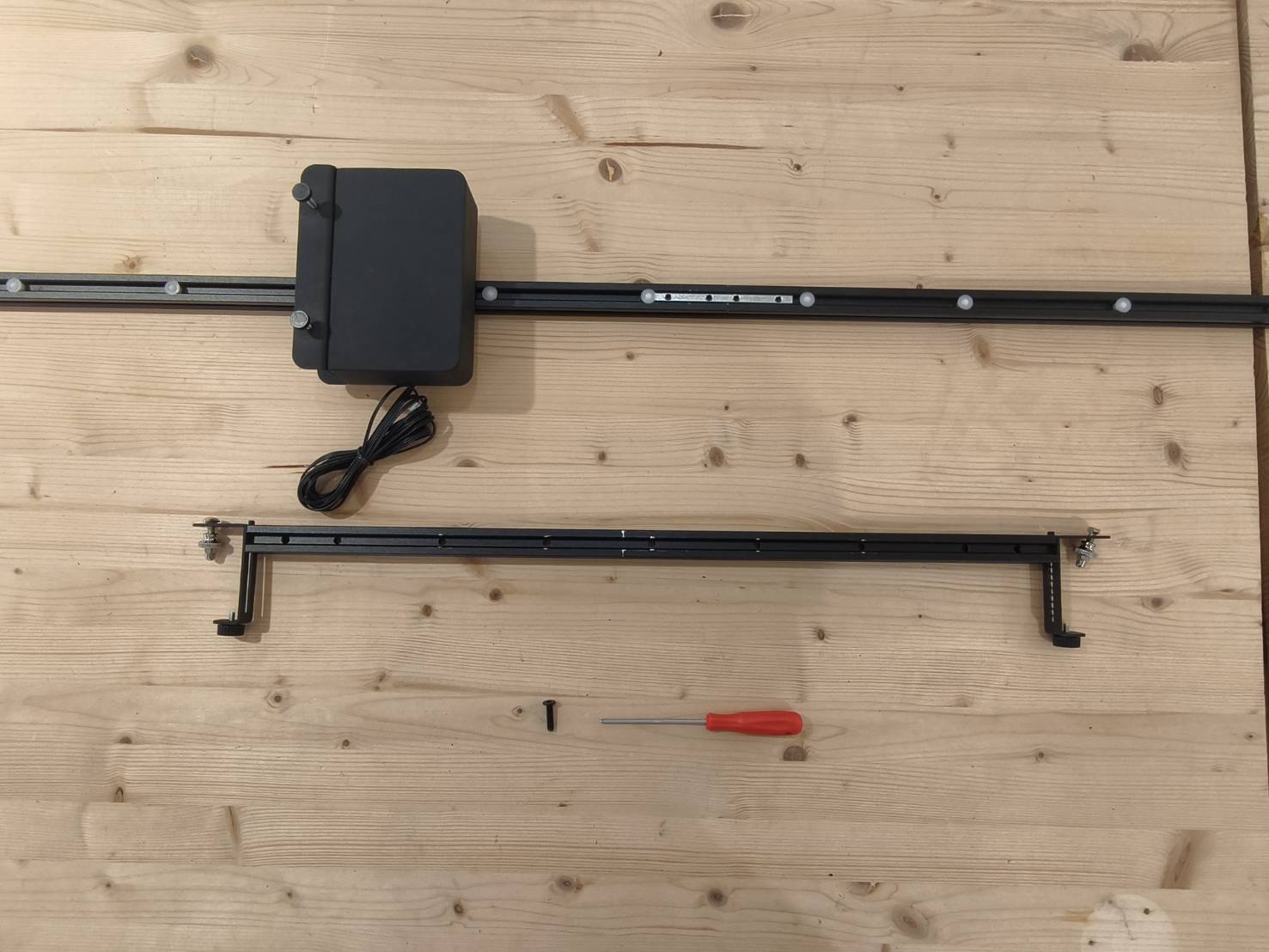

Prepare el carril del alimentador y las vigas de fijación del carril que acaba de ensamblar.
Utilice los tornillos largos para montar el carril en las vigas de fijación del carril, usando los orificios de los tornillos centrales.
Paso C11

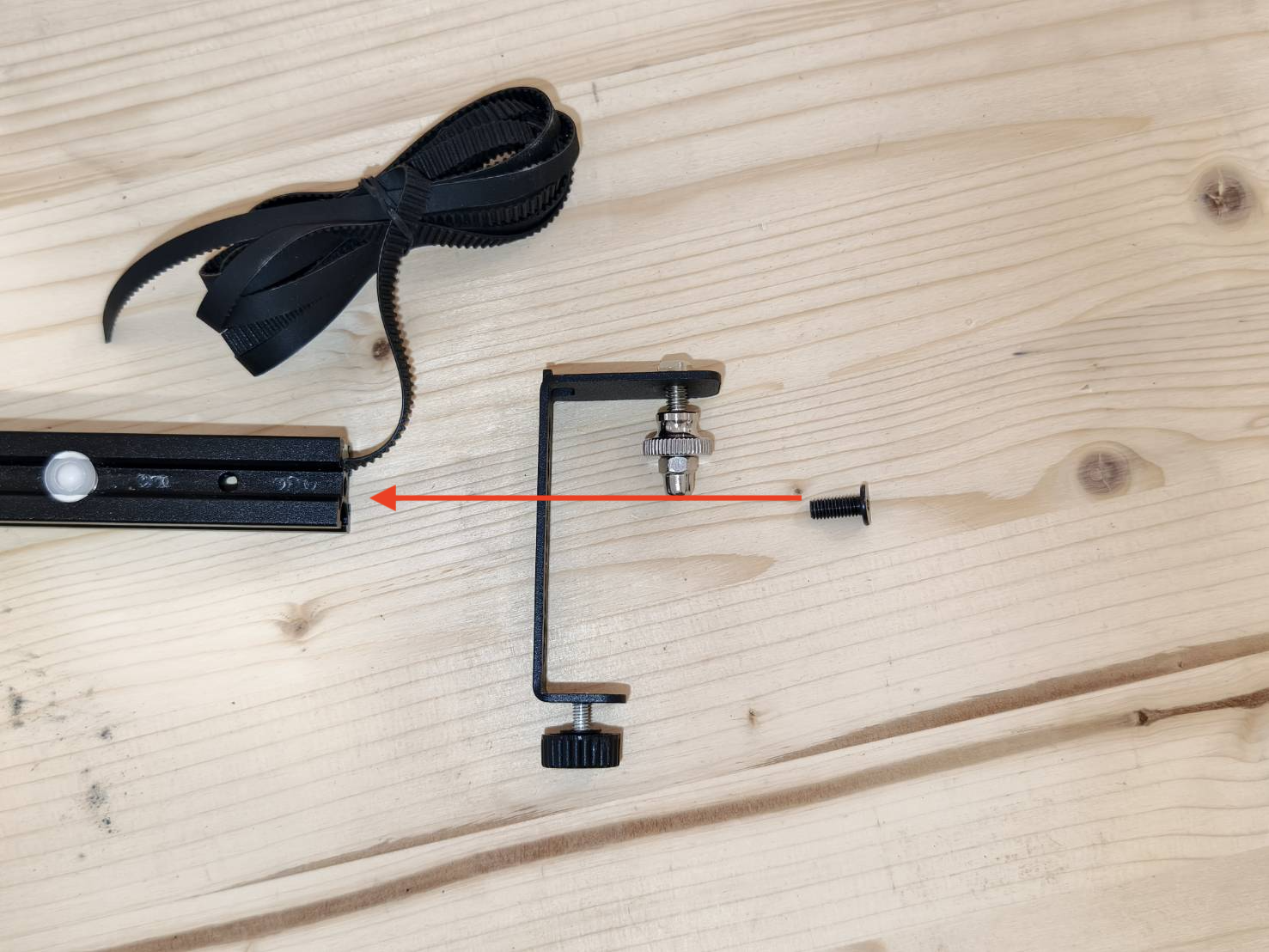

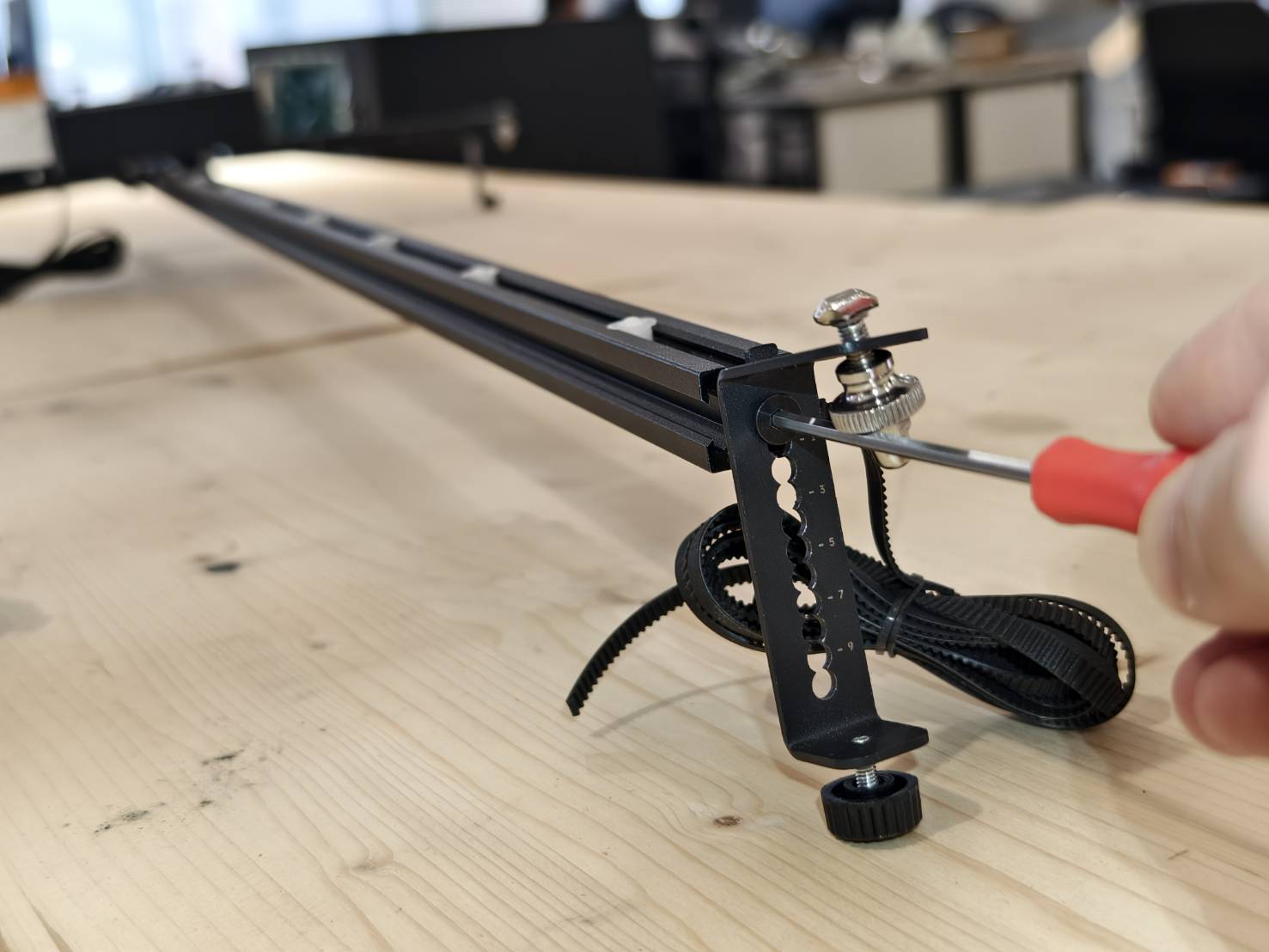

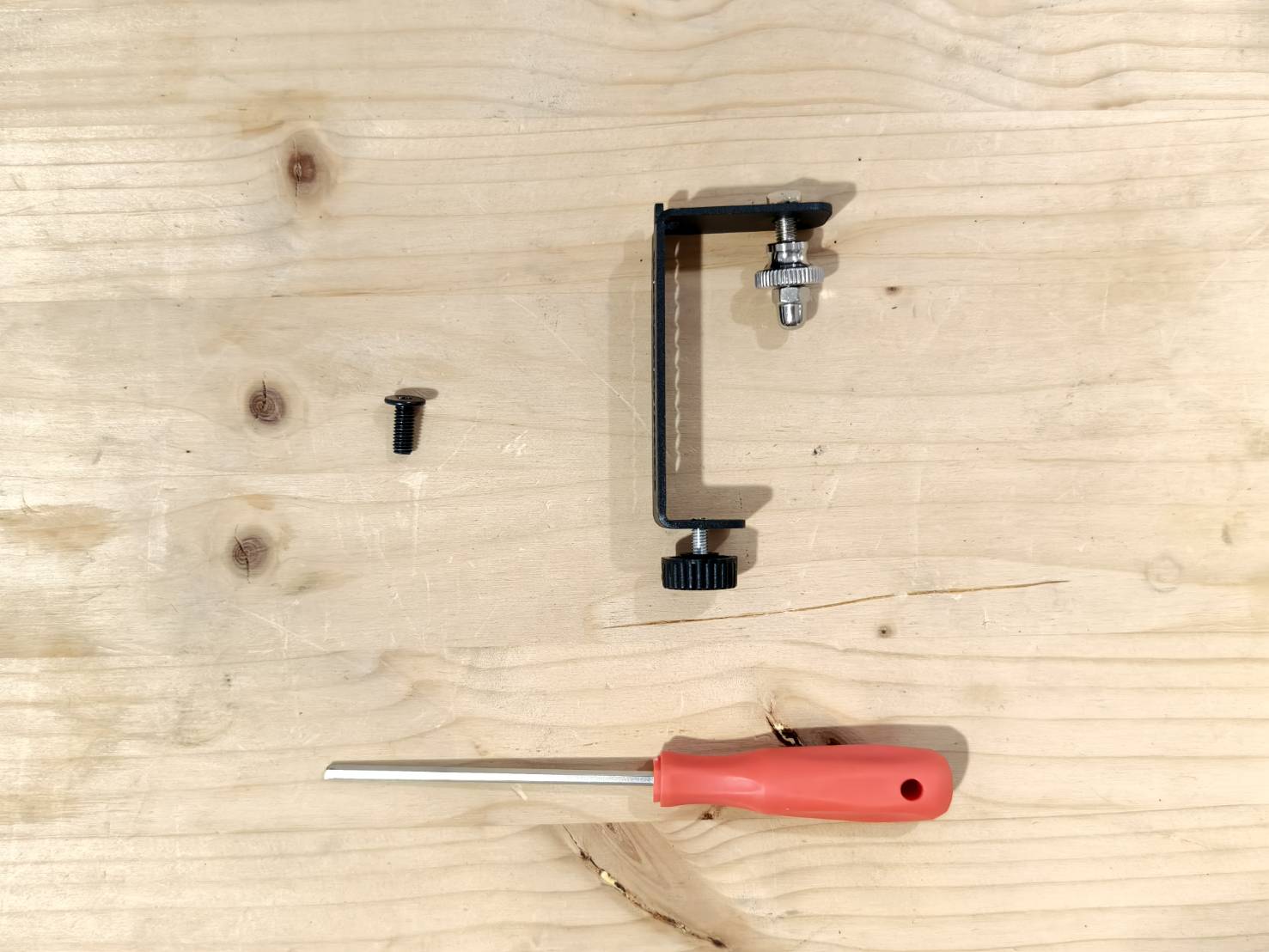

Prepare un elevador del carril y un tornillo corto (tornillo M5*6).
Instale el elevador del carril en el orificio del tornillo situado cerca del lado largo de la correa.
Si toda la estructura no está nivelada o la superficie de la mesa es irregular, se puede ajustar la altura de los elevadores del carril.
Paso C12

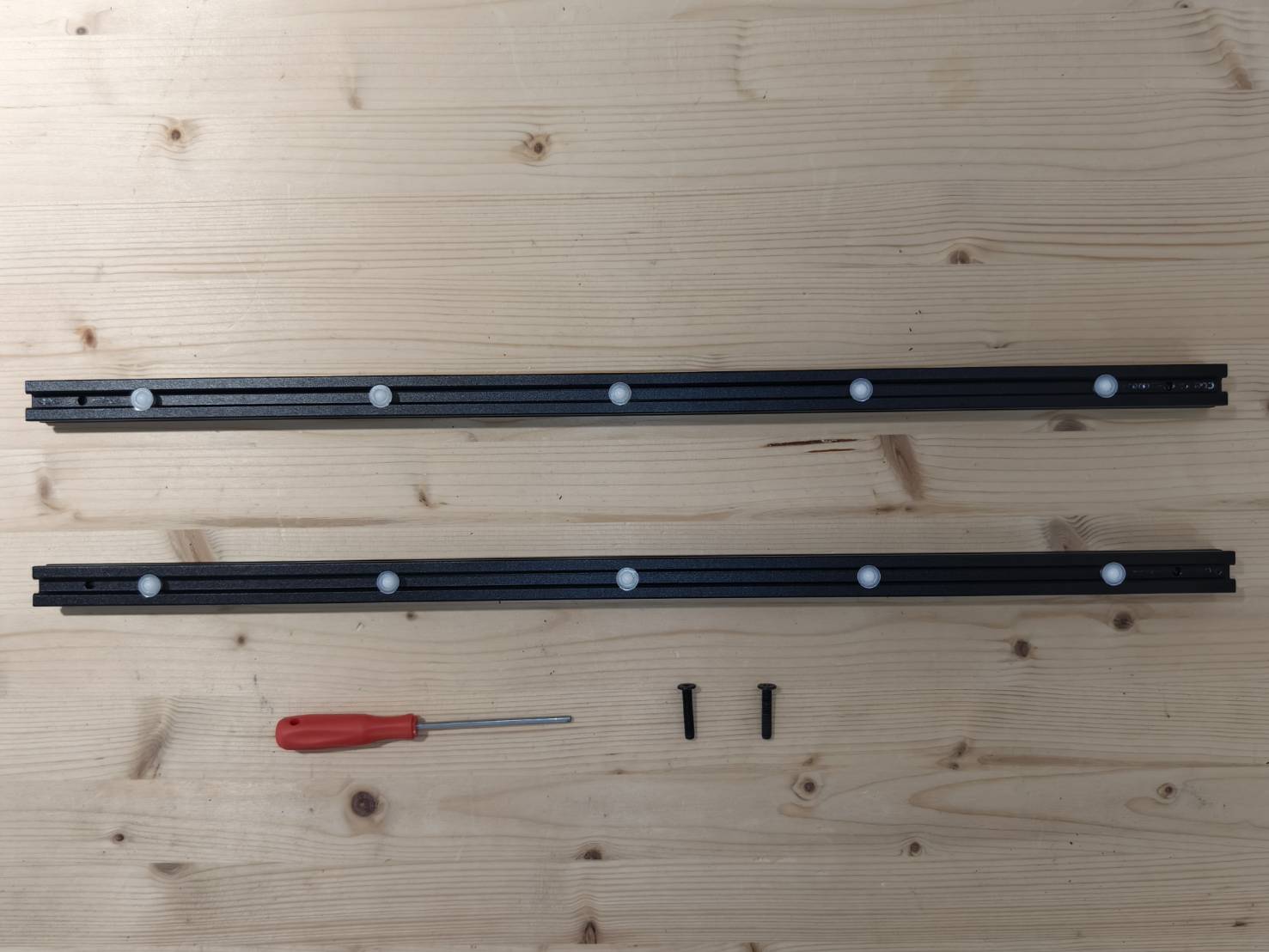

Prepare dos carriles (con ruedas de bola blanca) y dos tornillos largos (tornillo M5*22).
Primero, enrosque los tornillos en los dos orificios más externos de la viga de fijación del carril. Luego, use los carriles para atornillarlos a la viga de fijación del carril con un movimiento giratorio.
(Estos dos carriles no necesitan apretarse; lo importante es que las ruedas de bola blanca miren hacia afuera. No importa si están sueltos y se mueven).

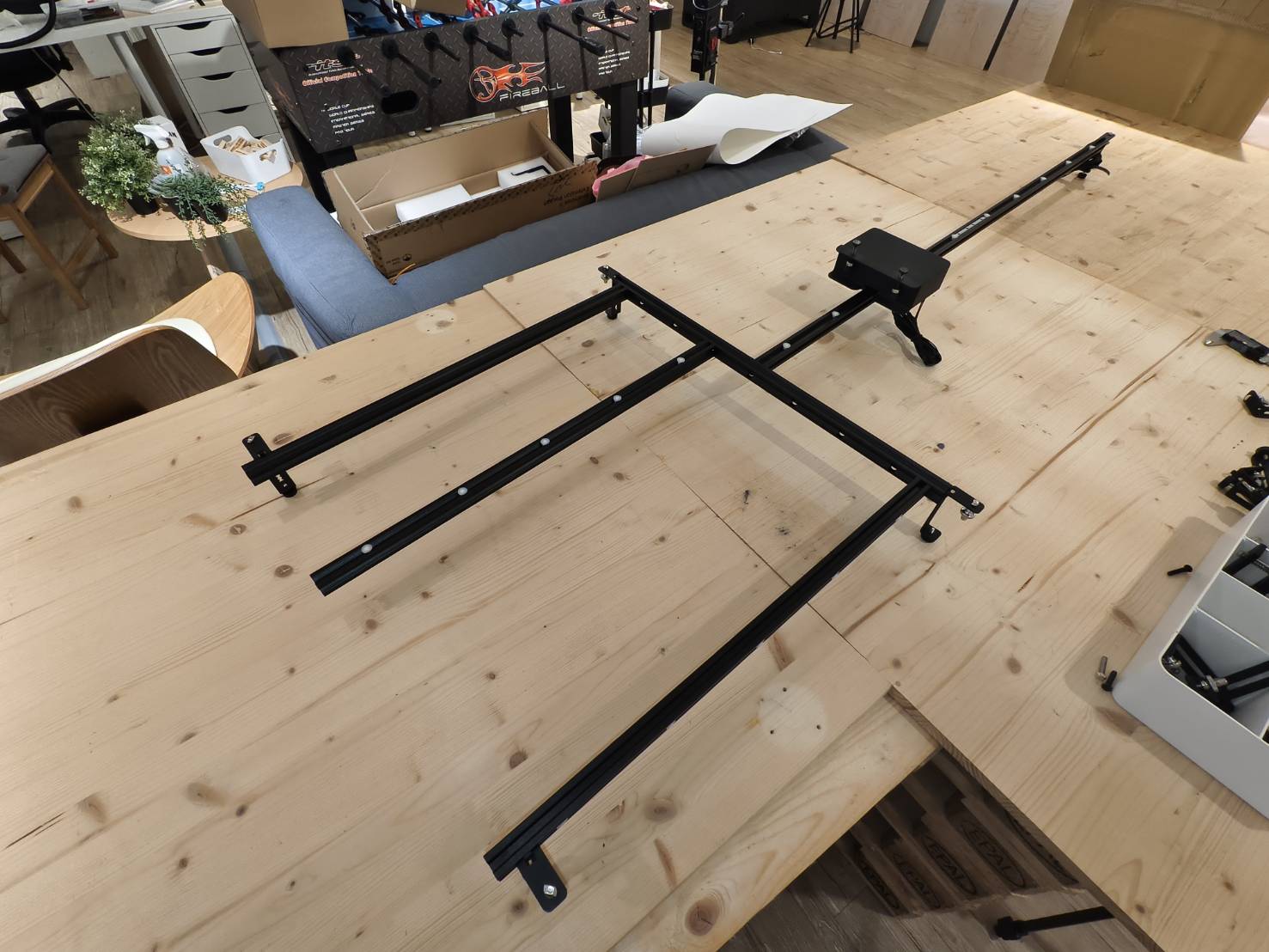

Paso C13

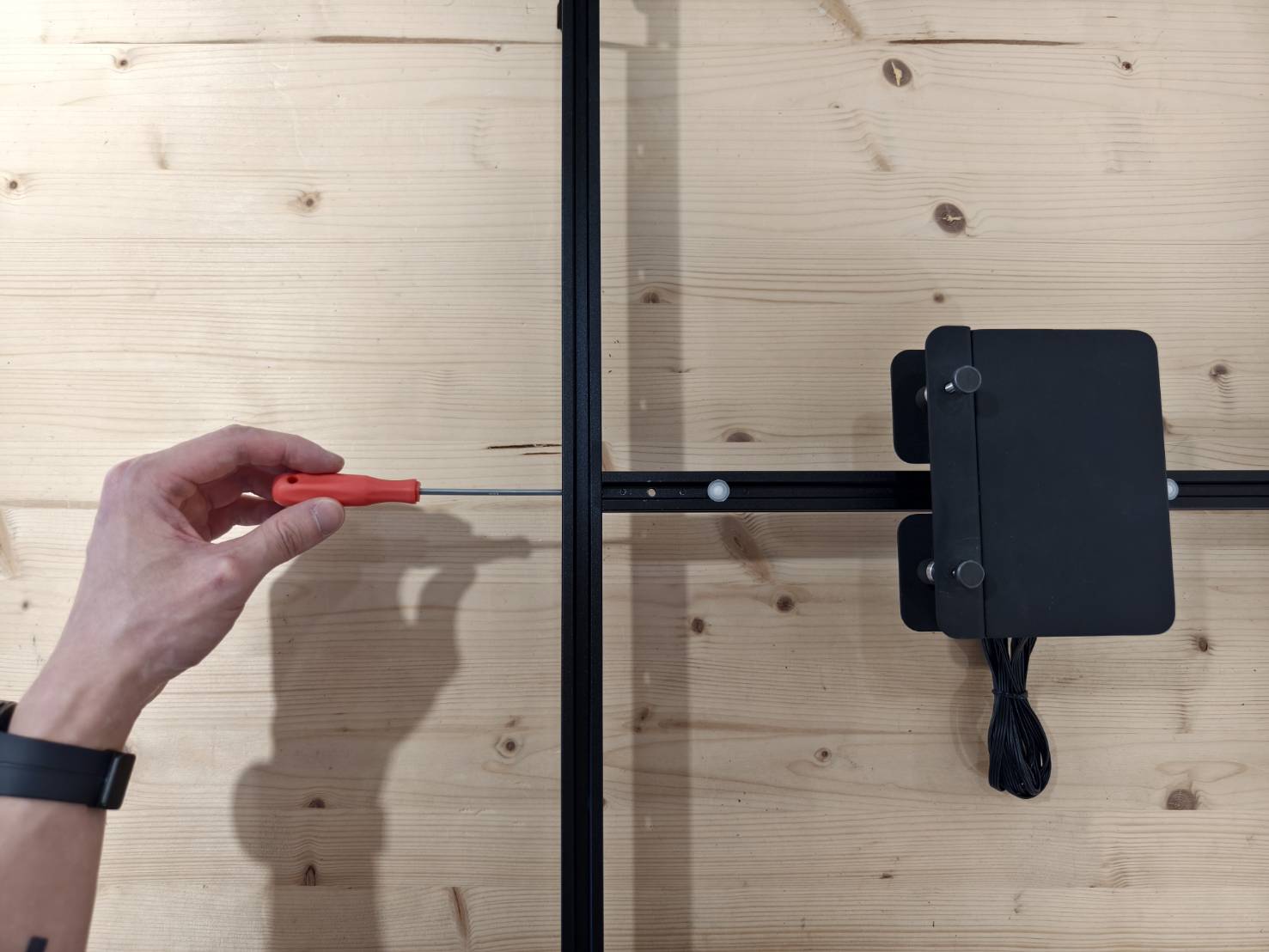

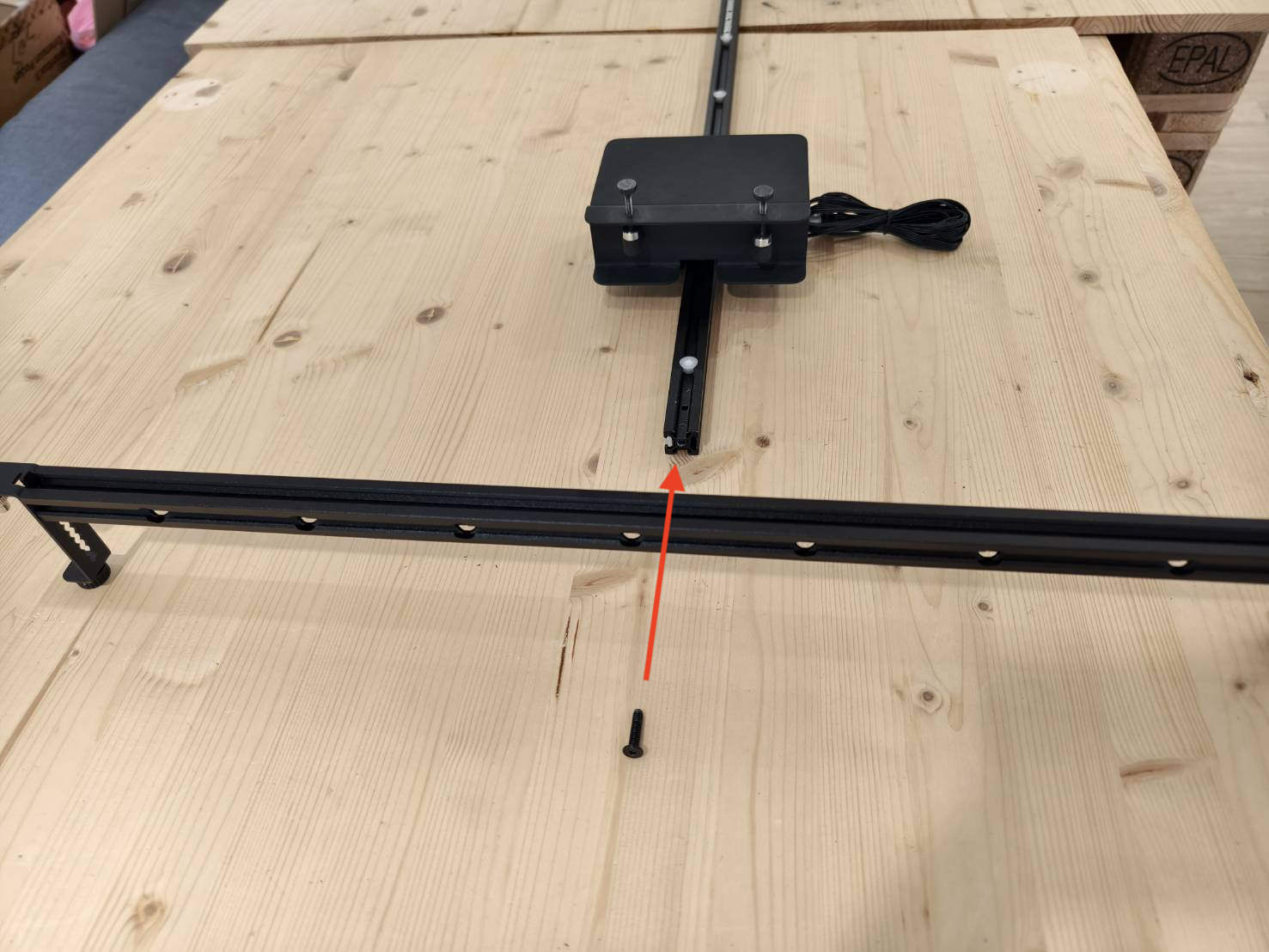

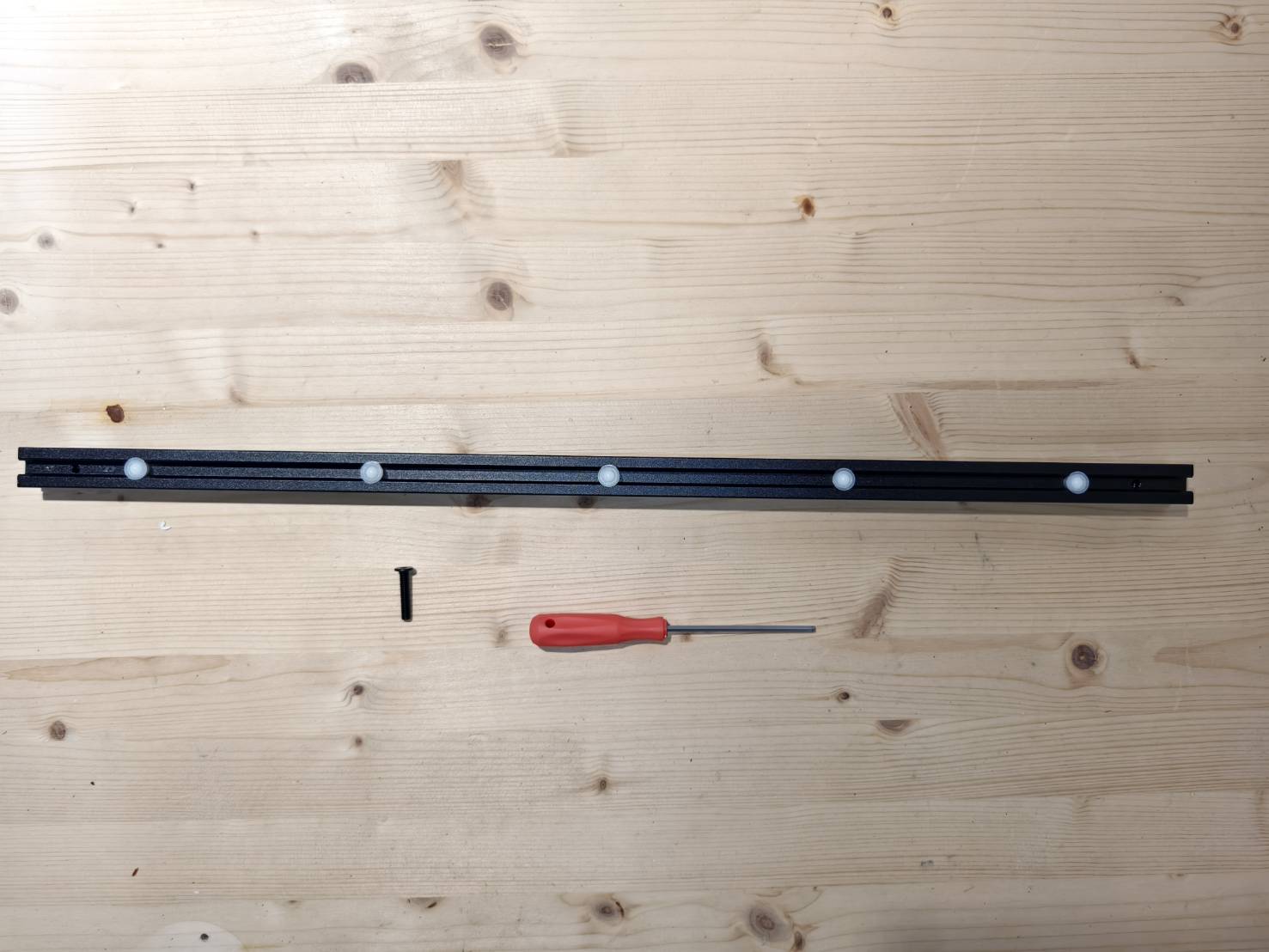

Prepare un carril (con ruedas de bola blanca) y un tornillo largo (tornillo M5*22).
Instale el carril en la viga de fijación del carril utilizando el orificio del tornillo cerca del centro.
Paso C14

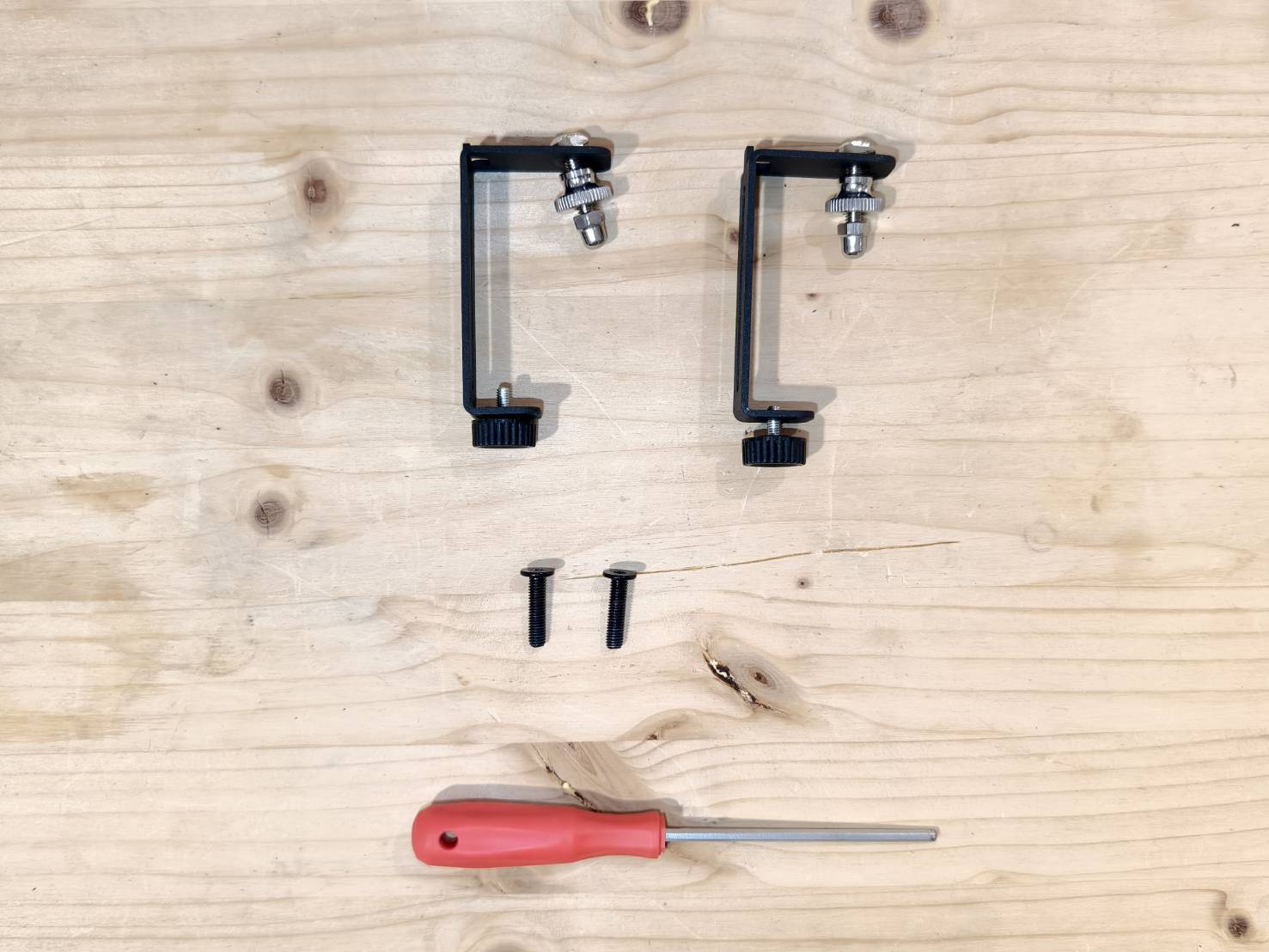

Prepare dos elevadores de riel y dos tornillos largos (tornillo M5*22).
Instale los elevadores de riel en ambos lados de los rieles. Por favor, colóquelos en los laterales.
Paso C15
Localice dos imanes de riel, dos soportes de posicionamiento en forma de L y dos tornillos medianos (tornillo M5*12).
Instale los imanes de riel en los soportes de posicionamiento en forma de L, con el lado plateado del imán orientado hacia la izquierda. Coloque un imán en cada soporte.
El lado plateado de cada imán debe quedar orientado hacia el exterior.
Paso C16

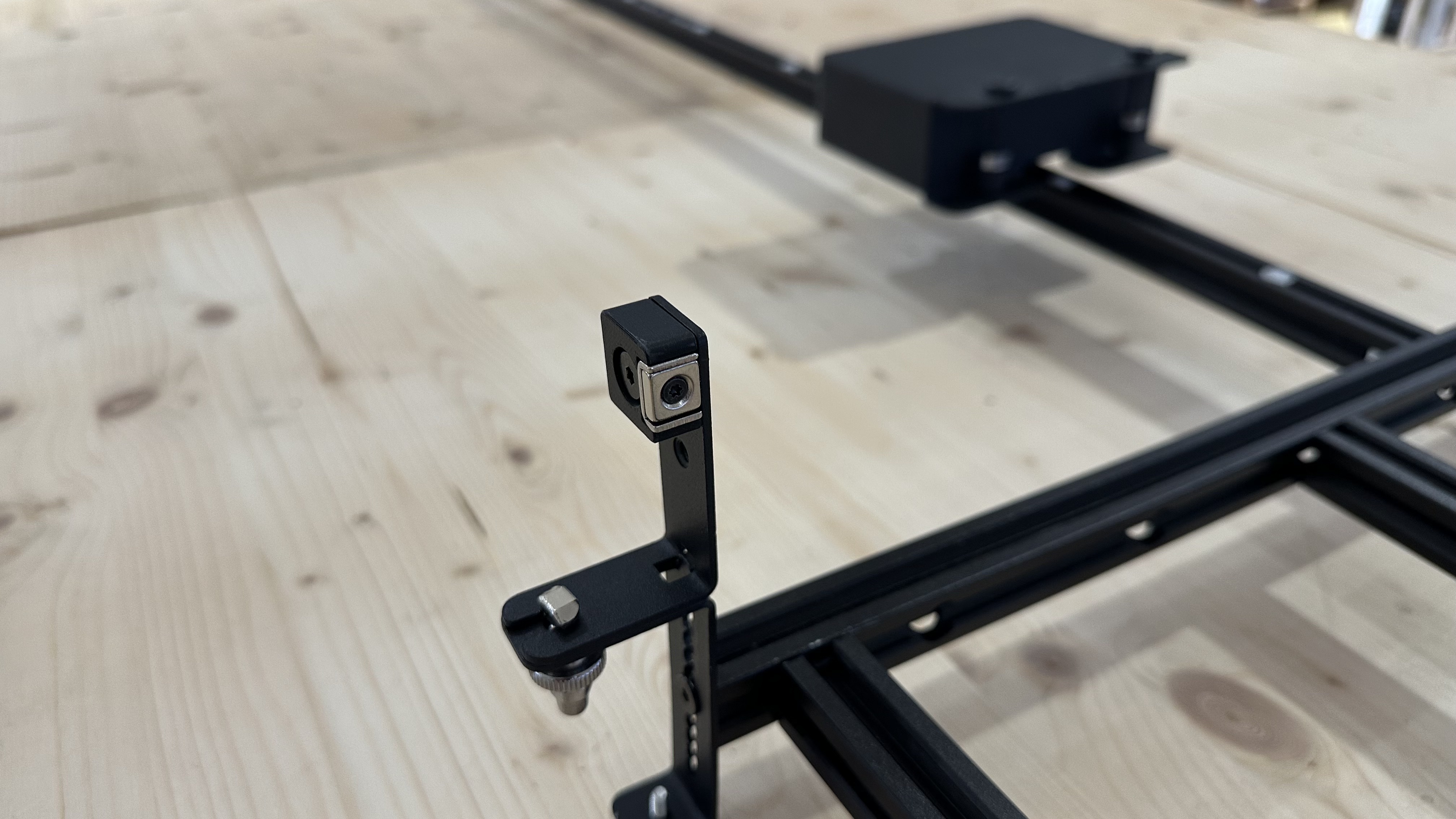

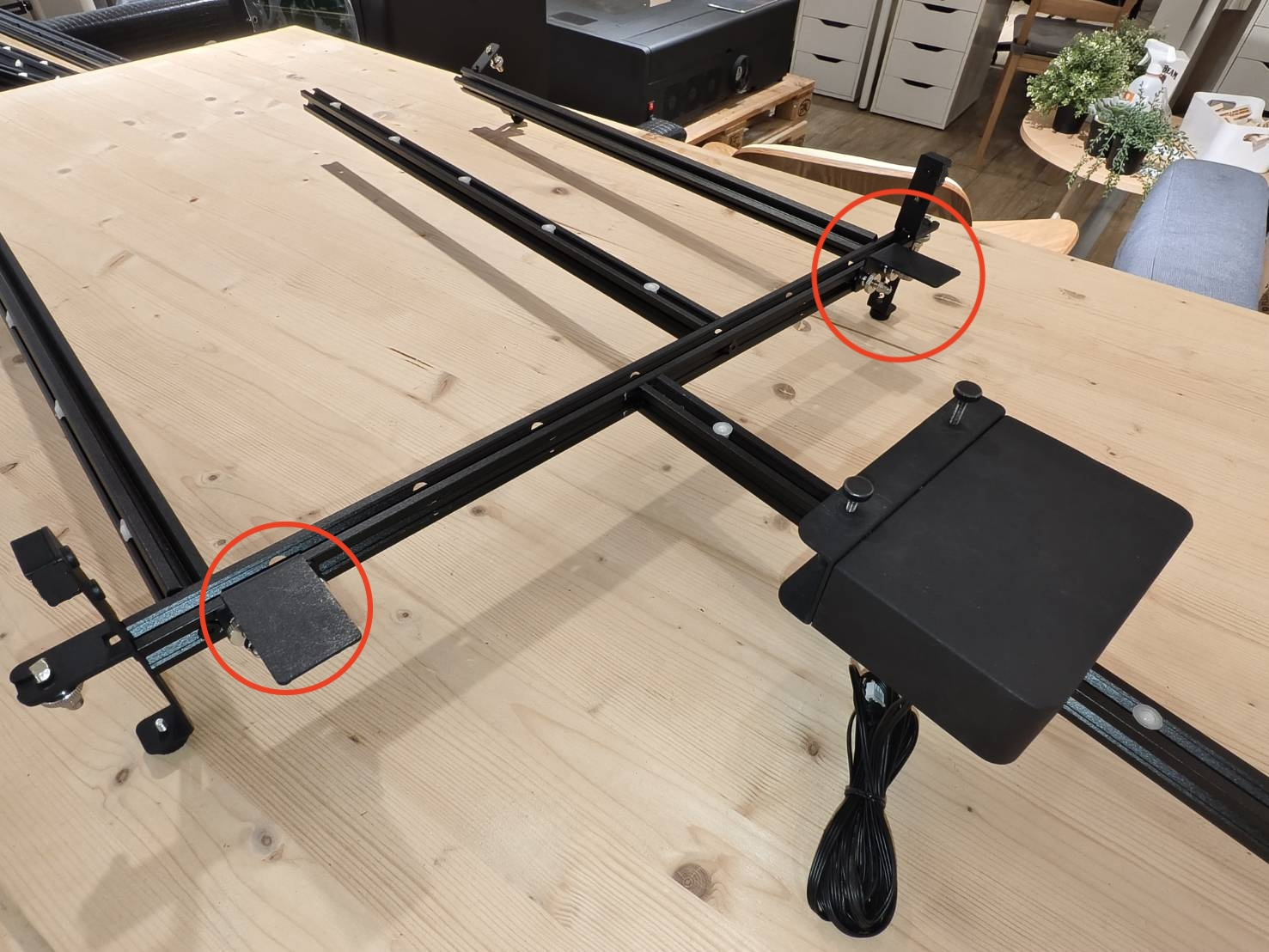

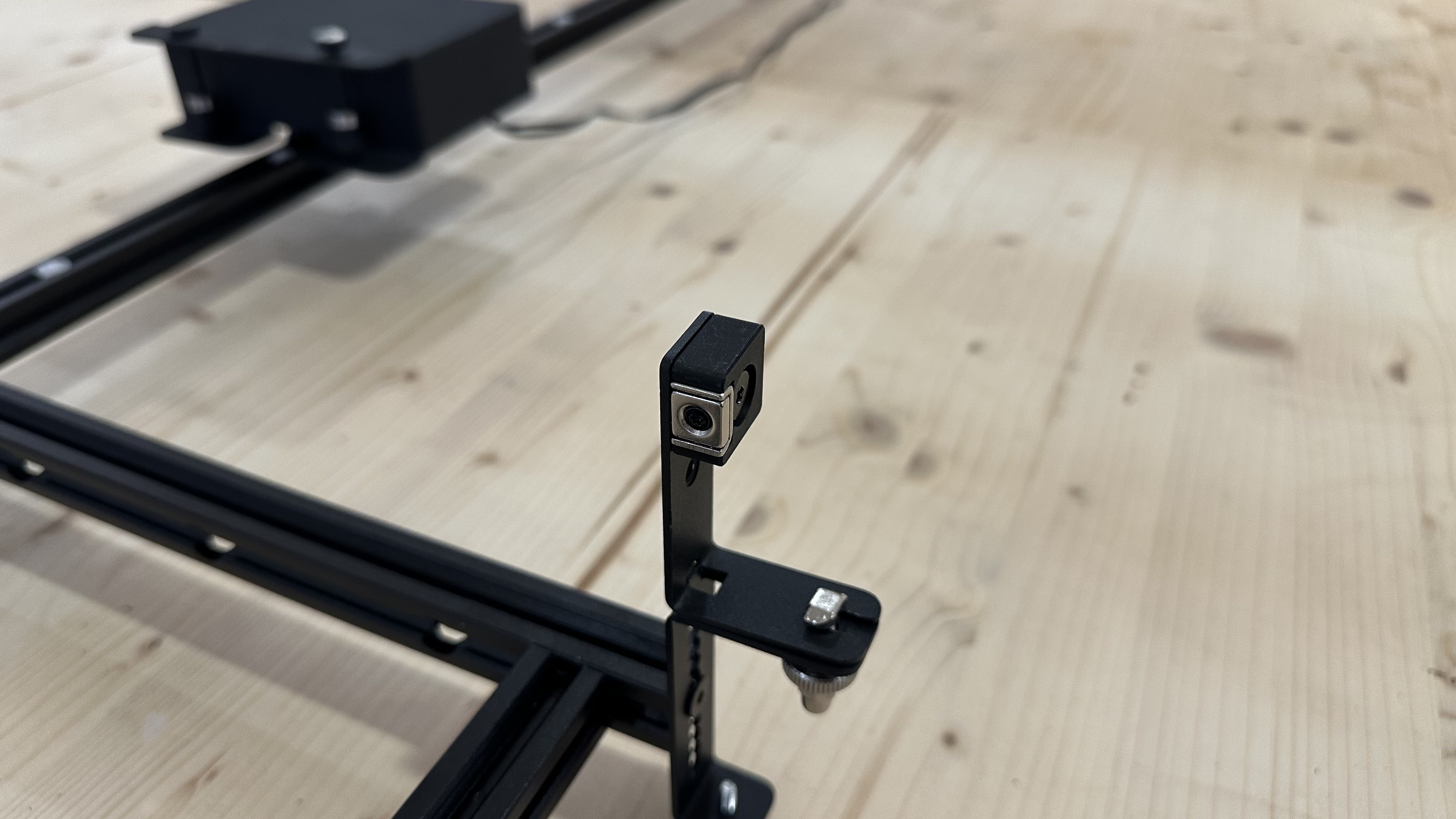

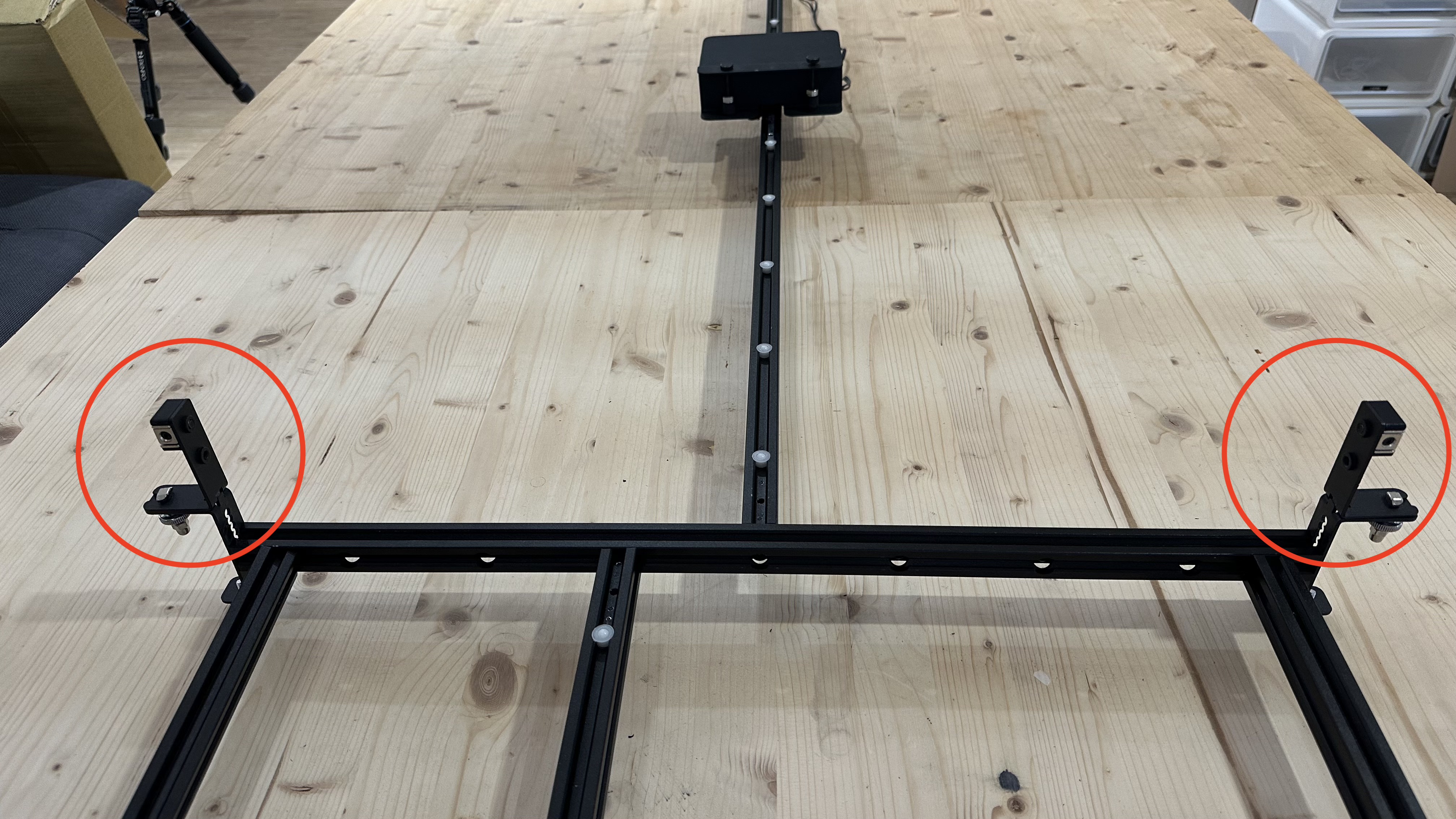

Instale los dos conjuntos de soporte de posicionamiento en forma de L con imán en ambos lados de la viga de fijación del riel central, utilizando los tornillos de mariposa plateados para asegurarlos.
(El lado plateado de los imanes debe estar orientado hacia el lado izquierdo, que es el lado con los tres rieles).
|
|
|
|
|
|
Paso C17
Localice dos imanes de riel, dos tornillos medianos (tornillo M5*12) y dos tuercas en T M5.
Ensamble las tuercas y los tornillos, pero no los apriete completamente; asegúrese solo de que los tornillos estén enganchados.
A continuación, instale los imanes de riel en la parte superior de la viga de fijación del riel. Una fijación temporal es suficiente, ya que su posición se ajustará en pasos posteriores.
|
|
Si toda la estructura no está nivelada o la superficie de la mesa es irregular, se puede ajustar la altura de los elevadores del carril.
Paso C18
Prepare dos plataformas de rodillos guía de borde.
Luego, instálelas en la viga de fijación del riel central, orientadas hacia atrás, hacia el lado del alimentador.
Las plataformas son móviles. Dependiendo del ancho de su material, es posible que sea necesario ajustar las plataformas. Esto se explicará más adelante en este documento.
Paso C19

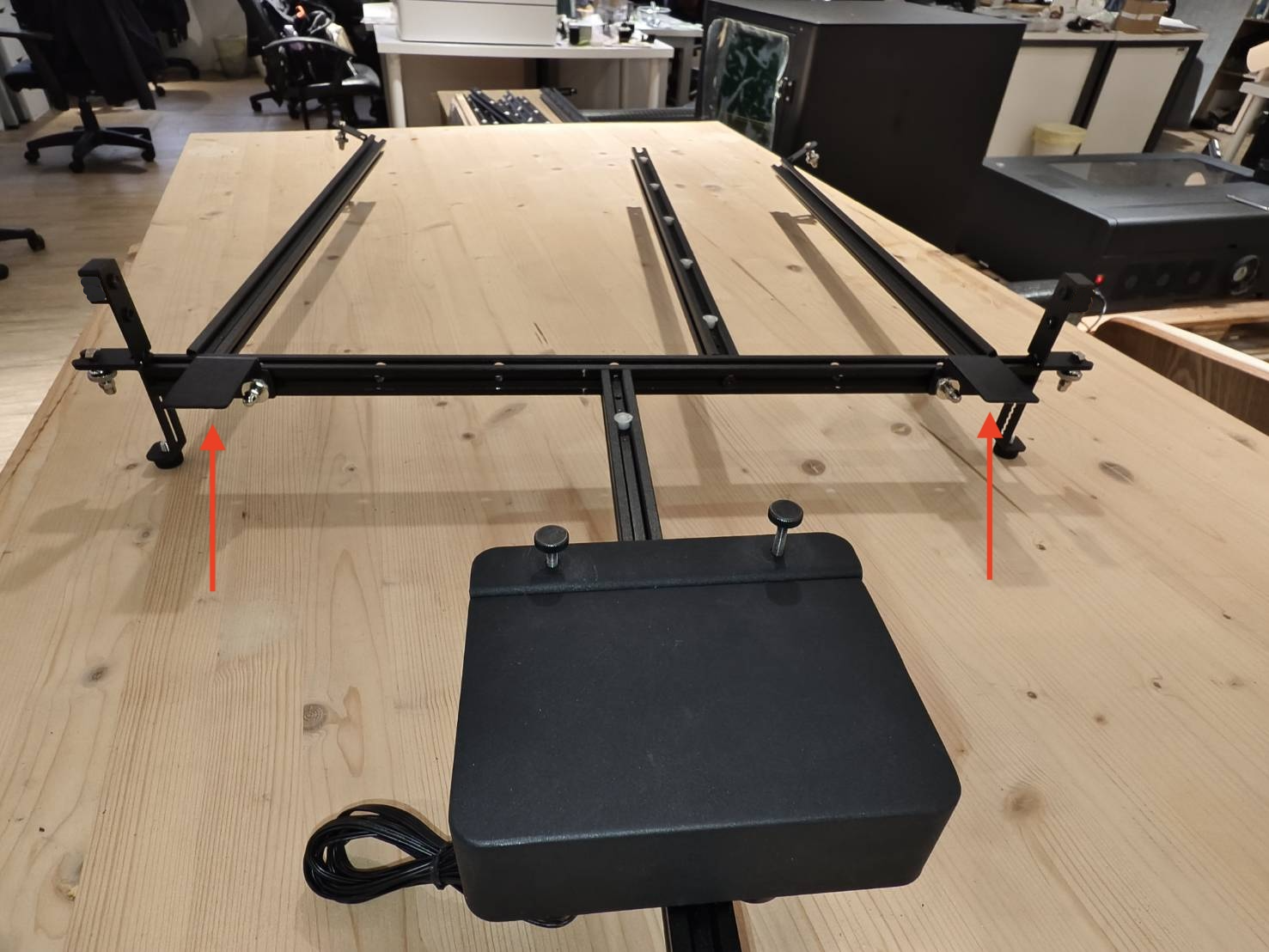

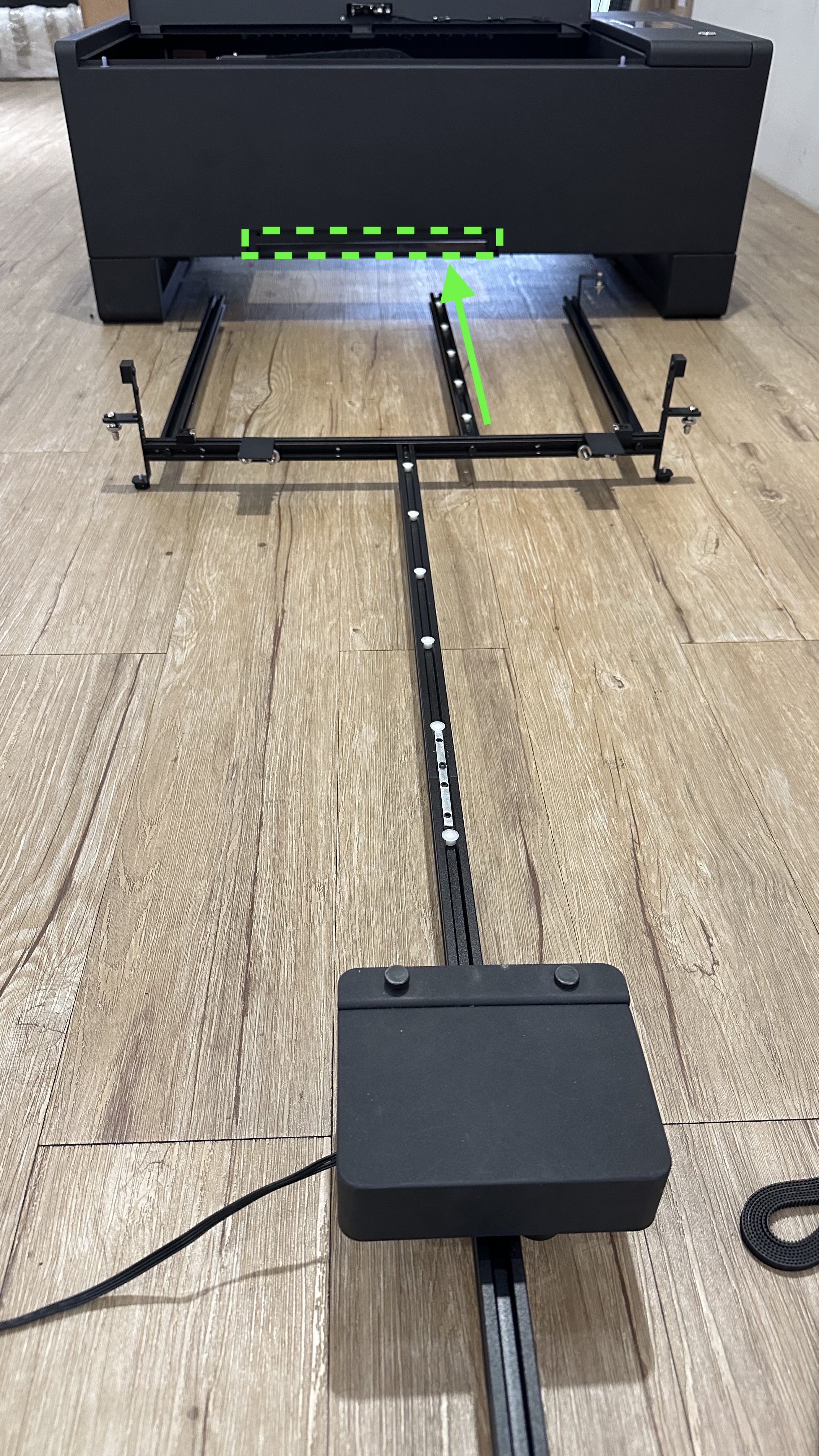

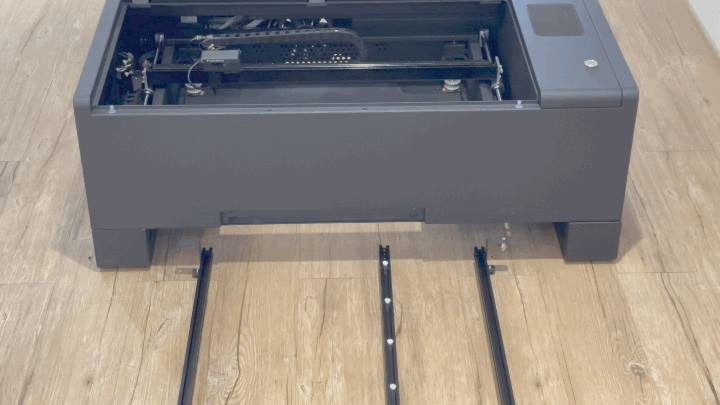

Desplace todo el conjunto debajo de la máquina.

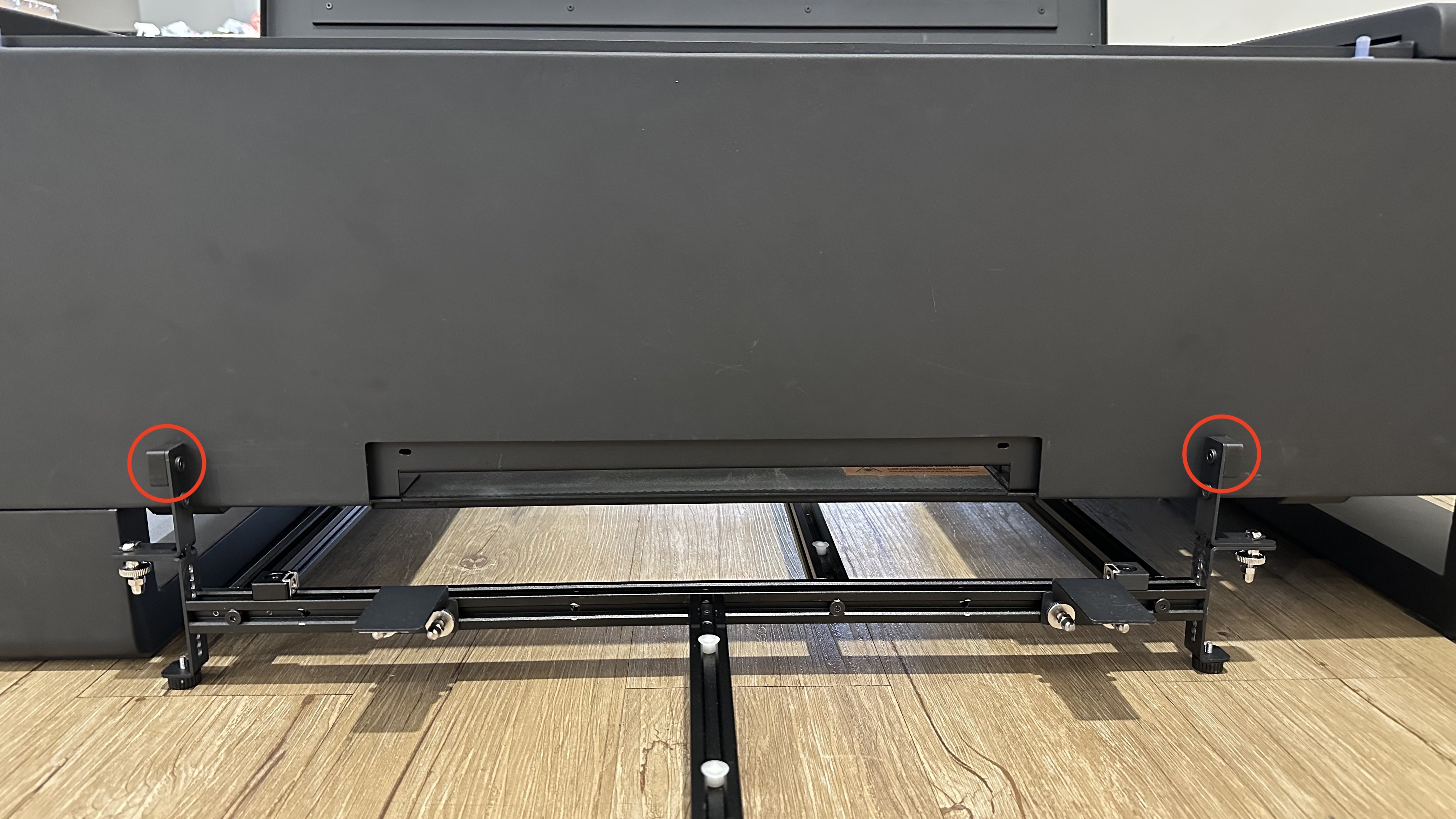

Asegúrese de que los imanes en los círculos rojos estén firmemente adheridos al chasis de la máquina.
Paso C20
Extraiga el cable de conexión.
Pase el cable de conexión a través del orificio cercano al interruptor de fin de carrera del eje Y.
Inserte el cable de conexión en el conector trasero.
Localice el adaptador e inserte el otro extremo del cable de conexión en él.
Coloque el adaptador en la esquina inferior izquierda de la máquina.
Paso C21
Si hay una brida en el cable de conexión del alimentador, córtela.
El cable de conexión pasará por el orificio en la esquina inferior izquierda de la máquina.
Conecte el cable de conexión del alimentador al adaptador.
Vuelva a colocar el adaptador en su posición original.
Paso C22
Coloque el material, asegúrese de que esté nivelado contra el alimentador y, a continuación, apriete los tornillos de mariposa para fijarlo.
Empuje y tire del material hacia adelante y hacia atrás para probarlo, mientras observa su apariencia debajo de la cubierta inferior de la máquina para confirmar si está nivelado.
Paso C23
Ajuste la posición de los imanes del carril de límite instalados en el paso 17.
Ajuste la posición de la plataforma del rodillo guía de borde según el vídeo a continuación, alineándola al ras con el borde exterior del imán del carril de límite.
Instale los rodillos. Los rodillos con resorte se pueden instalar en el lado izquierdo o derecho indistintamente. Su función principal es evitar la desviación del material.
| Instalación invertida (para materiales con grosor inferior a 5 mm) | |
| Instalación normal (para materiales con grosor superior a 5 mm) | |
Paso C24
Encienda la máquina e inserte la unidad USB del kit de apertura de la tapa.
Paso C25
Asegúrese de que la lente de enfoque esté configurada en el modo de enfoque de campo lejano, proporcionando una distancia focal de 16 mm. Si no sabe cómo comprobarlo, consulte este artículo. La lente de enfoque estará en la capa inferior, con una distancia focal de 16 mm, lo que significa que la distancia entre la punta de la boquilla y la superficie del material es de 16 mm.
| Orden de identificación del modo de enfoque. | |||
| Modo de enfoque predeterminado: 4 mm | Modo de enfoque: 16 mm | ||
| Lente | Bloque | ||
| Bloque | Lente | ||
| Anillo | Anillo | ||
| Boquilla | Boquilla | ||
Paso C26
Utilice la herramienta para realizar el enfoque manual. La sección central de la herramienta tiene un grosor de 16 mm, y la usaremos para enfocar. (Si ha perdido su herramienta, puede cortar una nueva usted mismo usando este enlace.)
Paso C27
Mueva el cabezal láser al área que desea grabar o cortar y cierre la tapa. Puede usar el puntero láser rojo para determinar la posición de grabado.
(Si el puntero láser rojo no se enciende, vaya a Panel >> Máquina >> Ajustes de hardware >> Página siguiente >> Luz roja siempre encendida >> Activar)
Paso C28
Asegúrese de utilizar las siguientes versiones de software y firmware para usar la función de alimentación automática.
|
Versión de Beam Studio 2.5.0 o superior (Tutorial) |
Versión de Firmware 6.0.9 o superior. (Tutorial) |
|
|
Paso C29
- Inicie Beam Studio y abra la Configuración del documento.
- Establezca la Posición inicial en la Posición actual y seleccione la esquina superior izquierda.
-
Active la función de Alimentador automático e introduzca la longitud aproximada de su material.
Paso C30
Importe o cree un archivo.
Configure los parámetros correctos según su material.
Paso C31
Utilice la función "Enmarcar" para previsualizar la trayectoria de grabado.
Paso C32
Inicie la tarea.
Paso C33
Compruebe el resultado.
#END
