Descripción
Este artículo proporciona una guía paso a paso sobre cómo iniciar una tarea de grabado utilizando el Alimentador Automático con Beambox II configurado con el Complemento de Pasada (Base Abierta). Esta configuración permite un manejo sin esfuerzo de materiales más largos, facilitando una producción continua y maximizando la eficiencia.
Por favor, siga las instrucciones correspondientes a esta configuración específica.
Página de explicación de la configuración del Alimentador Automático
Desembalaje:
| Paquete del Alimentador Automático | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Alimentador | La parte principal que controla el movimiento del material y la trayectoria de grabado. | 1pc |
| 2 | Carril | La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente. | 5pcs |
| 3 | Viga de fijación del carril | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 1pc |
| 4 | Correa | Es la correa dentada que se montará en el alimentador, responsable de su movimiento. | 1pc |
| 5 | Abrazadera de la correa | Es el dispositivo de retención utilizado para fijar la posición de la correa. | 2pcs |
| 6 | Conector de riel | Se utiliza para unir los rieles y obtener una longitud mayor. | 6pcs |
| 7 | Rodillos guía laterales | Se utilizan para restringir la posición del material y evitar que se desvíe en la dirección incorrecta. | 1 juego |
| 8 | Plataforma para rodillos guía laterales | Es la plataforma donde se colocarán los rodillos. La posición de las plataformas puede ajustarse según el tamaño del material. | 2pcs |
| 9 | Elevador de riel | Se puede considerar como un soporte utilizado para elevar el conjunto. | 5pcs |
| 10 | Adaptador | Es el adaptador del cable que tiene una conexión para el cable de la máquina y otra para el cable del alimentador. | 1pc |
| 11 | Imán de riel | El propósito de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar el conjunto a la máquina. | 4 piezas |
| 12 | Soporte de posicionamiento en L | El imán se instalará en el soporte para fijarlo a la máquina. | 2pcs |
| 13 | Tuerca en T M5 | Servirá como tuerca para el imán. | 4 piezas |
| 14 | Abrazadera de carril | Se utilizará para fijar el montaje a la máquina. Algunos montajes no requerirán esta pieza. | 1pc |
| 15 | Cable | Cable para conectar la máquina y el adaptador. | 1pc |
| 16 | Tornillo M5*6 | Tornillo corto | 6pcs |
| 17 | Tornillo M5*12 | Tornillo mediano | 6pcs |
| 18 | Tornillo M5*22 | Tornillo largo | 6pcs |
| 19 | Destornillador hexagonal M4 | Esta herramienta se utiliza para realizar el montaje. | 1pc |
| 20 | Llave Allen de 2,5 mm | Esta herramienta se utiliza para realizar el montaje. | 1pc |
| 21 | Llave Allen de 2 mm | Esta herramienta se utiliza para realizar el montaje. | 1pc |
| 22 | Llave fija de 10 mm | Esta herramienta se utiliza para ajustar o sustituir la rueda del alimentador. | 1pc |
| 23 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los raíles. | 3 unidades |
Paso A1
Instale el complemento de pasada y base abierta, siguiendo la guía que se muestra a continuación.
(Asegúrese de que su lente de enfoque esté configurada con la distancia focal predeterminada de 4 mm.)
Beambox II - Complemento de pasada y base abierta
Paso A2
Apague la máquina y desconecte el cable de alimentación.
Paso A3
Localice la extrusión principal (la que tiene una correa) y retire los bloques de conexión plateados.
Paso A4
Libere la correa y localice su lado largo.
Afloje el retenedor de la correa utilizando la llave Allen pequeña.
| Lado corto de la correa | Lado largo de la correa |
Mientras tanto, por favor apriete el retenedor de la correa en el lado corto.
Paso A5
Inserte la extrusión principal en la polea introduciendo primero el lado largo de la correa.
Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es fundamental insertarla en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.
Paso A6
Utilice los dos bloques de conexión plateados que se retiraron anteriormente. Cada bloque tiene cuatro tornillos. Fije dos tornillos en la extrusión principal y dos en la extrusión de extensión para lograr una sujeción firme.
(Nota: Asegúrese de que la extrusión de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los bloques de conexión deben estar en el mismo lado que las ruedas blancas y en la parte inferior de estas.)

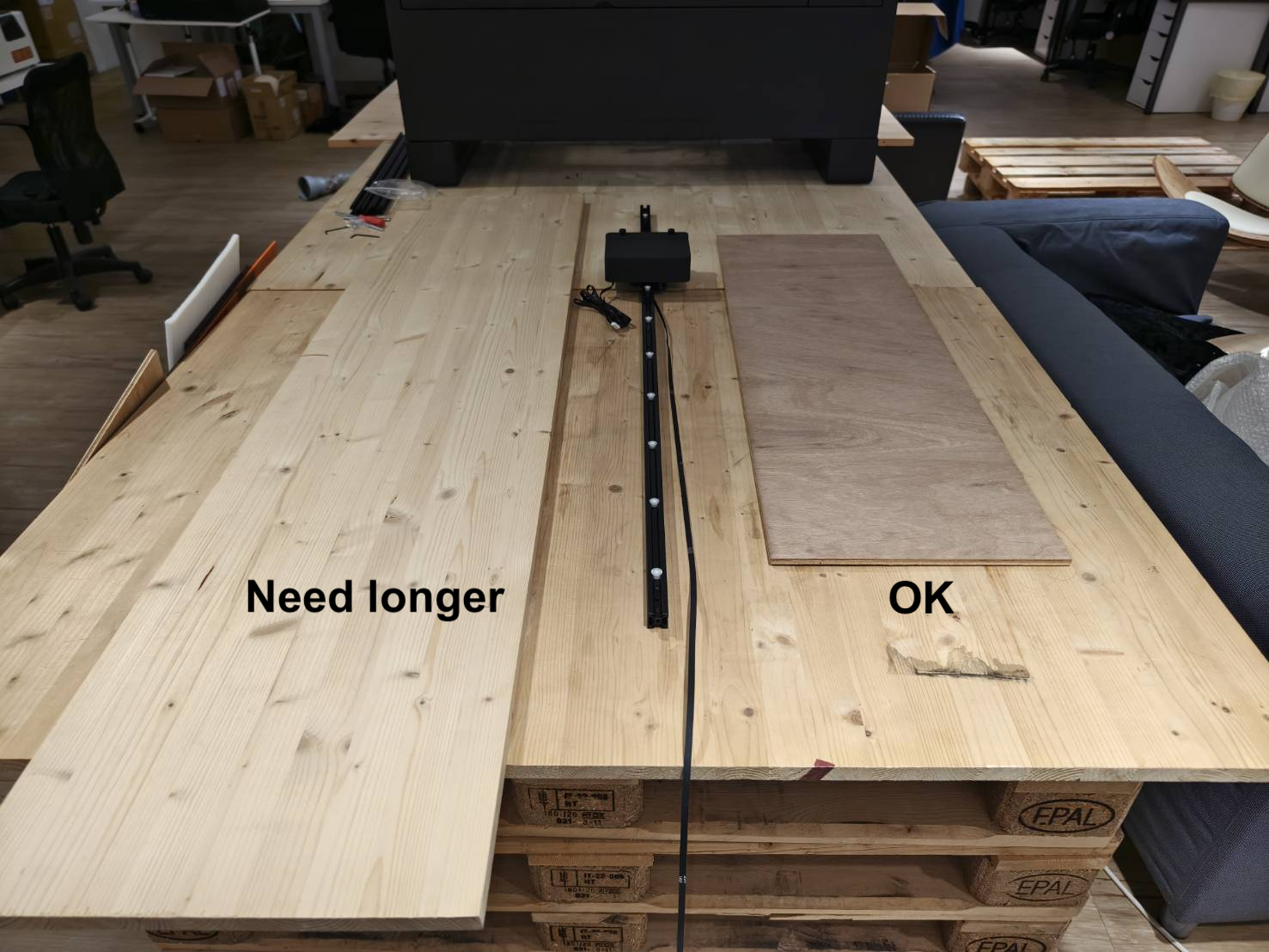

Dependiendo de la longitud de su material, decida si es necesario instalar más extrusiones de aluminio de extensión.
Paso A7
Instale la abrazadera en el lado corto de la correa. Los imanes plateados deben estar orientados hacia arriba, al igual que la cara visible de las ruedas blancas.
Paso A8

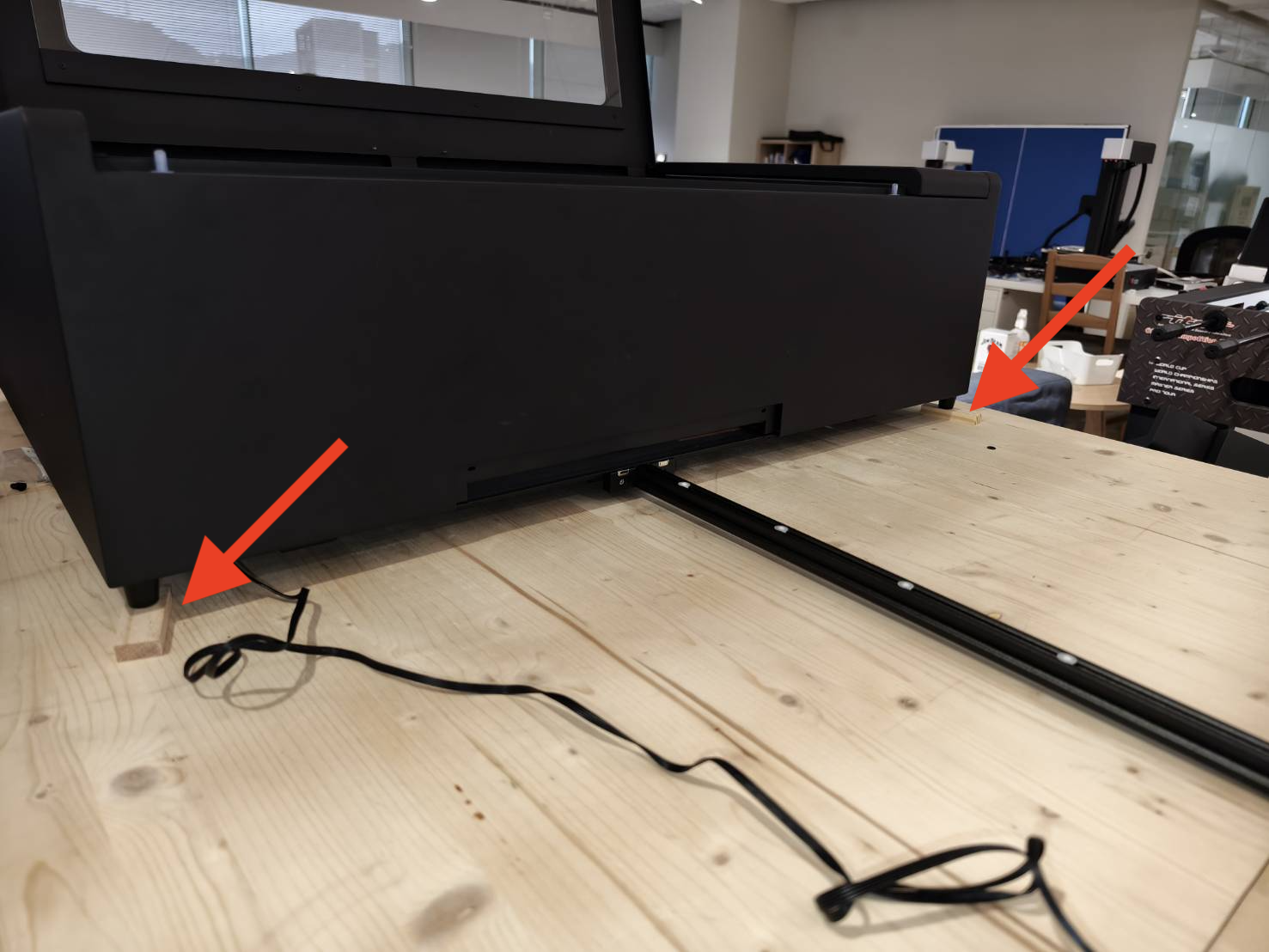

Eleve la máquina con materiales o cualquier objeto que tenga un grosor de 12mm - 15mm.
Paso A9

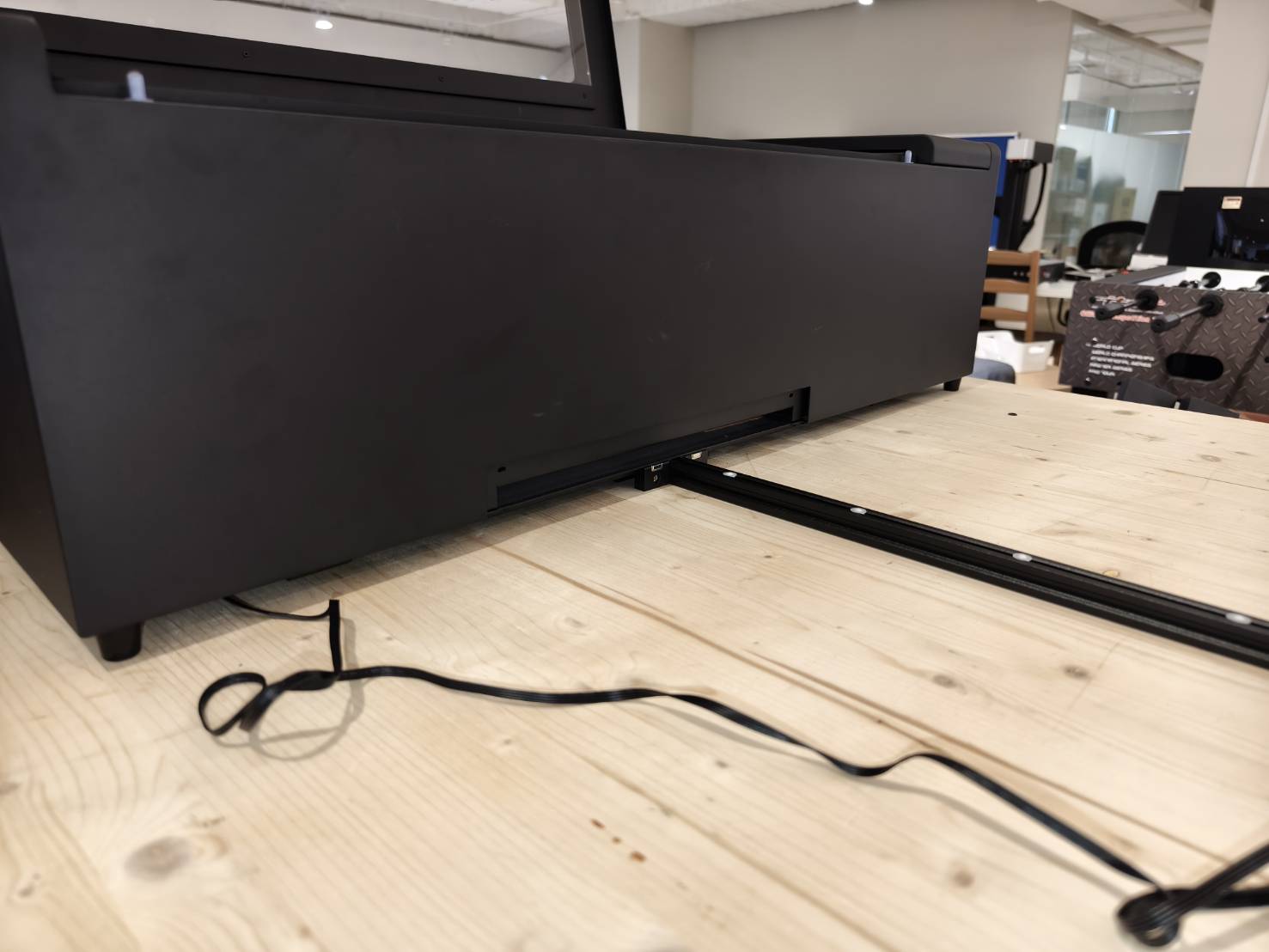

Instale el alimentador en la máquina con la abrazadera.
La abrazadera se fijará a una pieza de chapa metálica. Apriete los tornillos para asegurarla firmemente.
Asegúrese de que la correa esté bien enganchada en la polea. Si no es así, retire el retenedor de la correa y vuelva a insertar el alimentador.
Paso A10
Fije la correa en el lado largo con el retenedor que se retiró anteriormente.
(Asegúrese de que la correa esté tensa antes de fijarla.)
Asegúrese de que la correa esté bien enganchada en la polea. Si no lo está, retire el retenedor de la correa y vuelva a insertar el alimentador.
Paso A11 (Opcional)

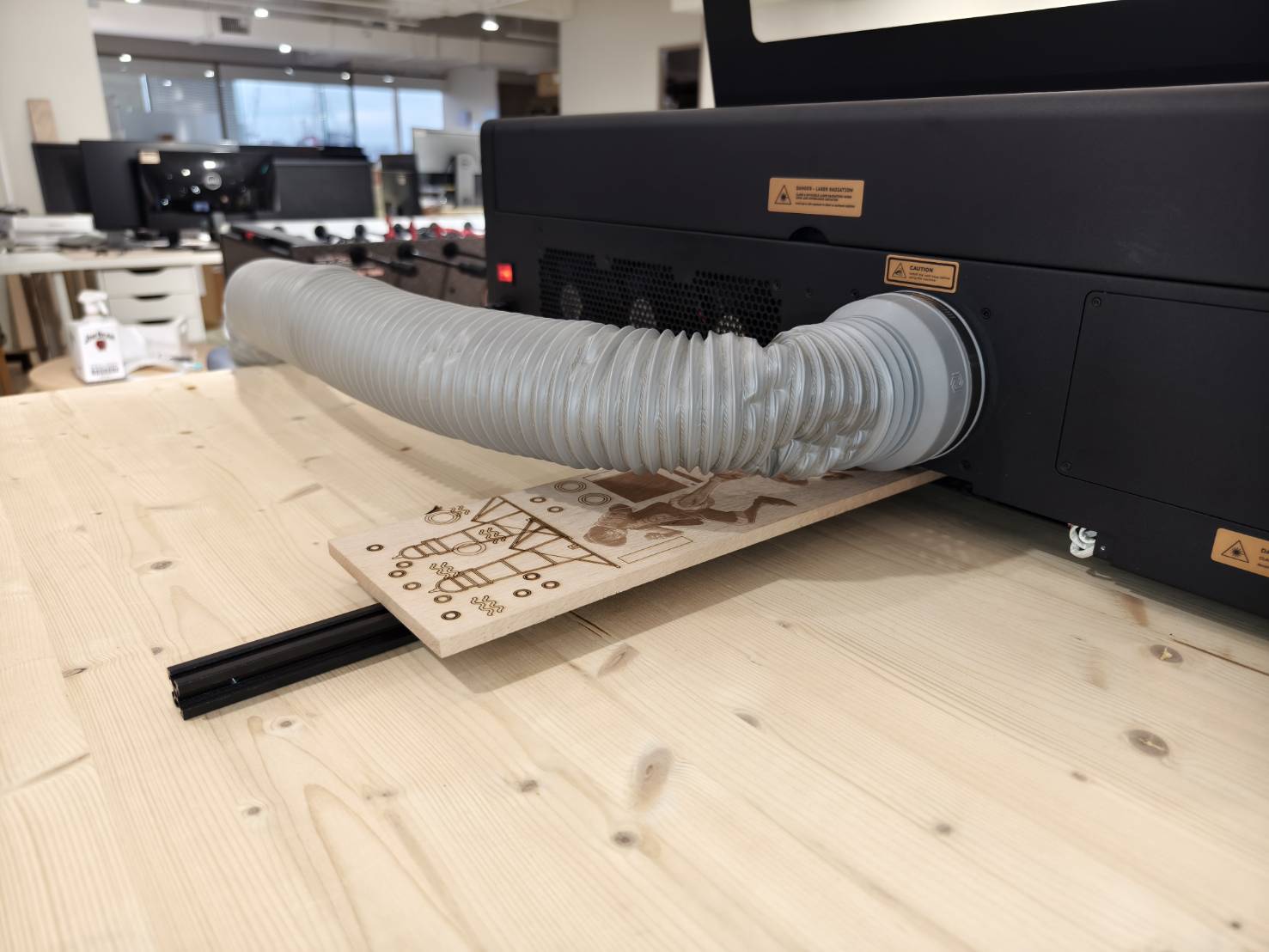

Si su material es muy largo y se caerá después de pasar por la parte trasera de la máquina, añada otra extrusión de extensión. Si su material es bastante corto, omita este paso.

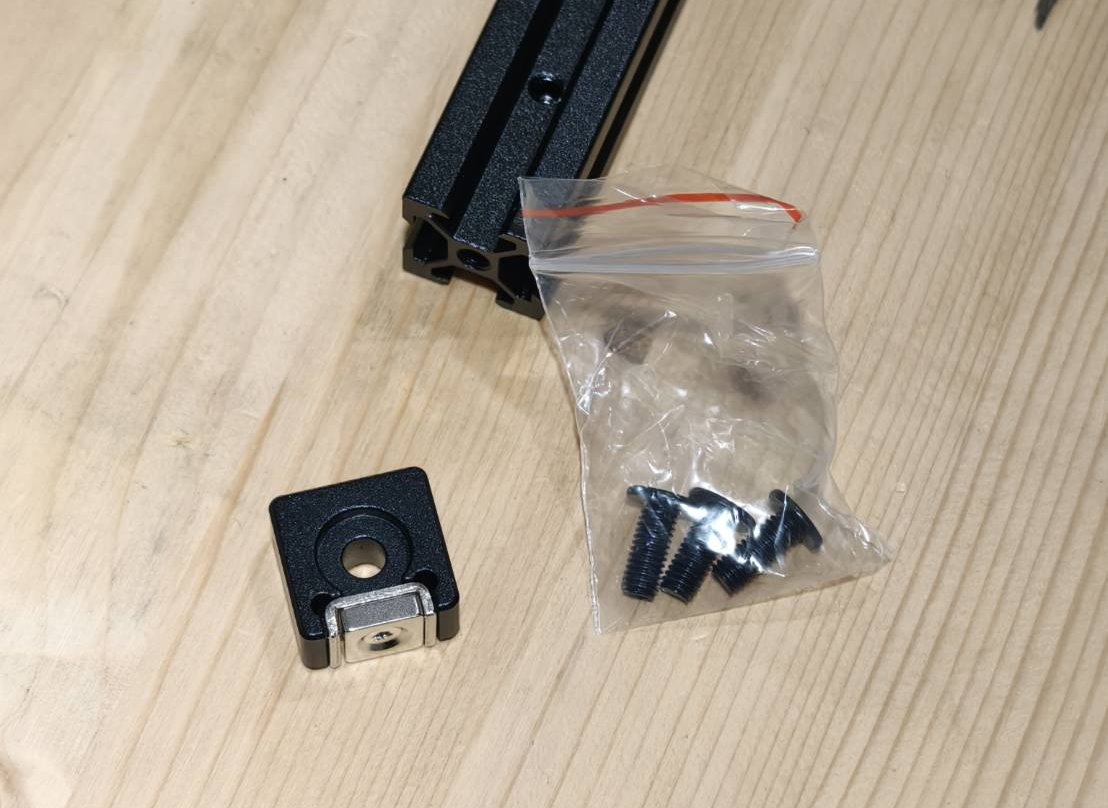

Fije el imán a una de las extrusiones e instale las patas de extensión.
Utilice el imán para fijar la extrusión a la máquina.
Paso A12

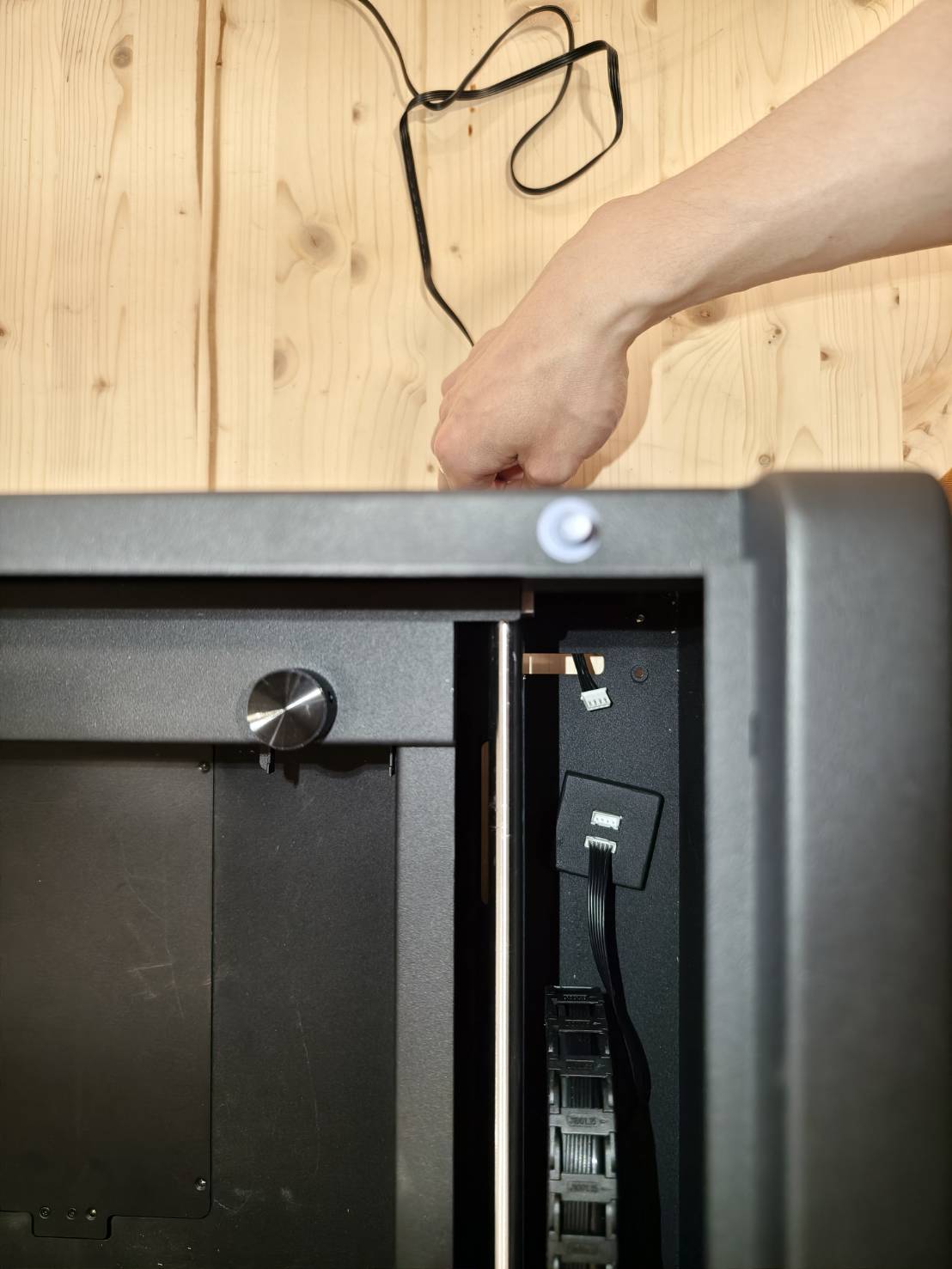

Localice el cable.
Páselo por el orificio cercano al interruptor de límite Y.
Conecte el cable en la toma de la parte trasera.
Localice la caja de transferencia y conecte el otro extremo del cable a la caja.

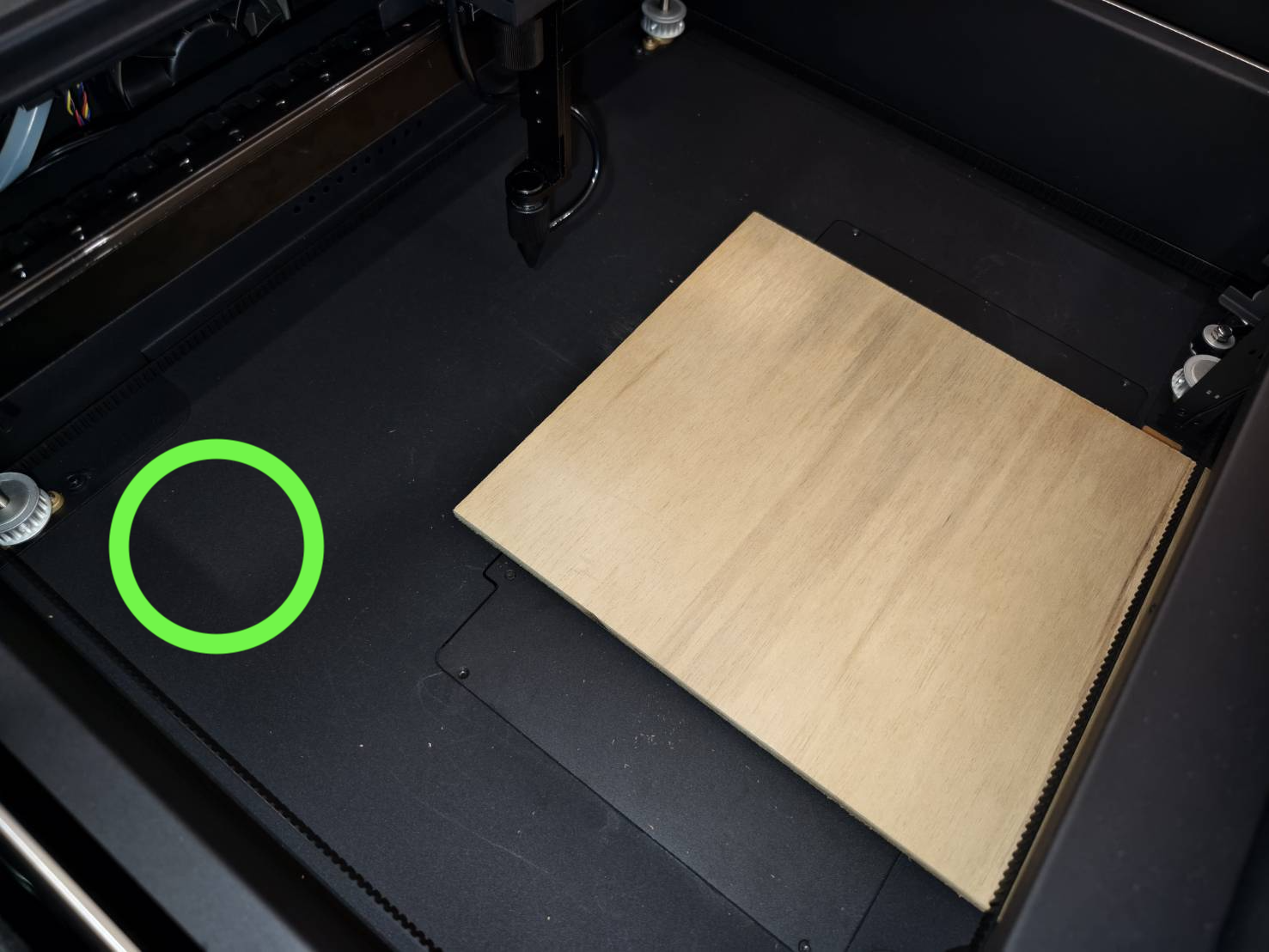

Coloque la caja en la esquina inferior izquierda de la máquina.
Paso A13
Corte la brida si hay alguna en el cable del alimentador.

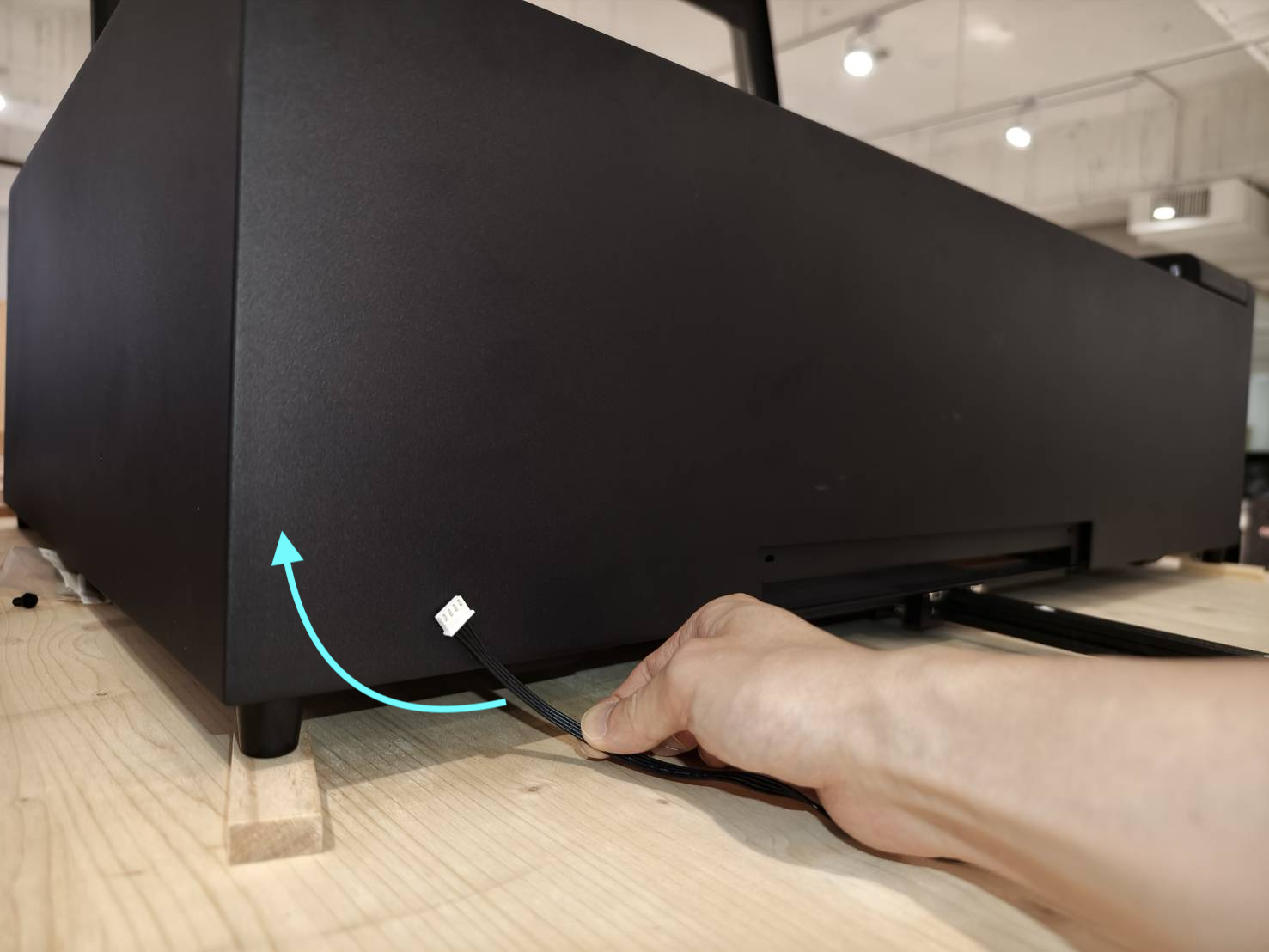

El cable pasará por un orificio en la esquina inferior izquierda de la máquina.
Conecte el cable del alimentador a la caja.
Vuelva a colocar la caja en su sitio.
Paso A14
Retire los materiales que se utilizaron para elevar la máquina.
Paso A15
Coloque el material en el alimentador, apriete los tornillos de mariposa para fijar firmemente el material y empújelo hacia la máquina.

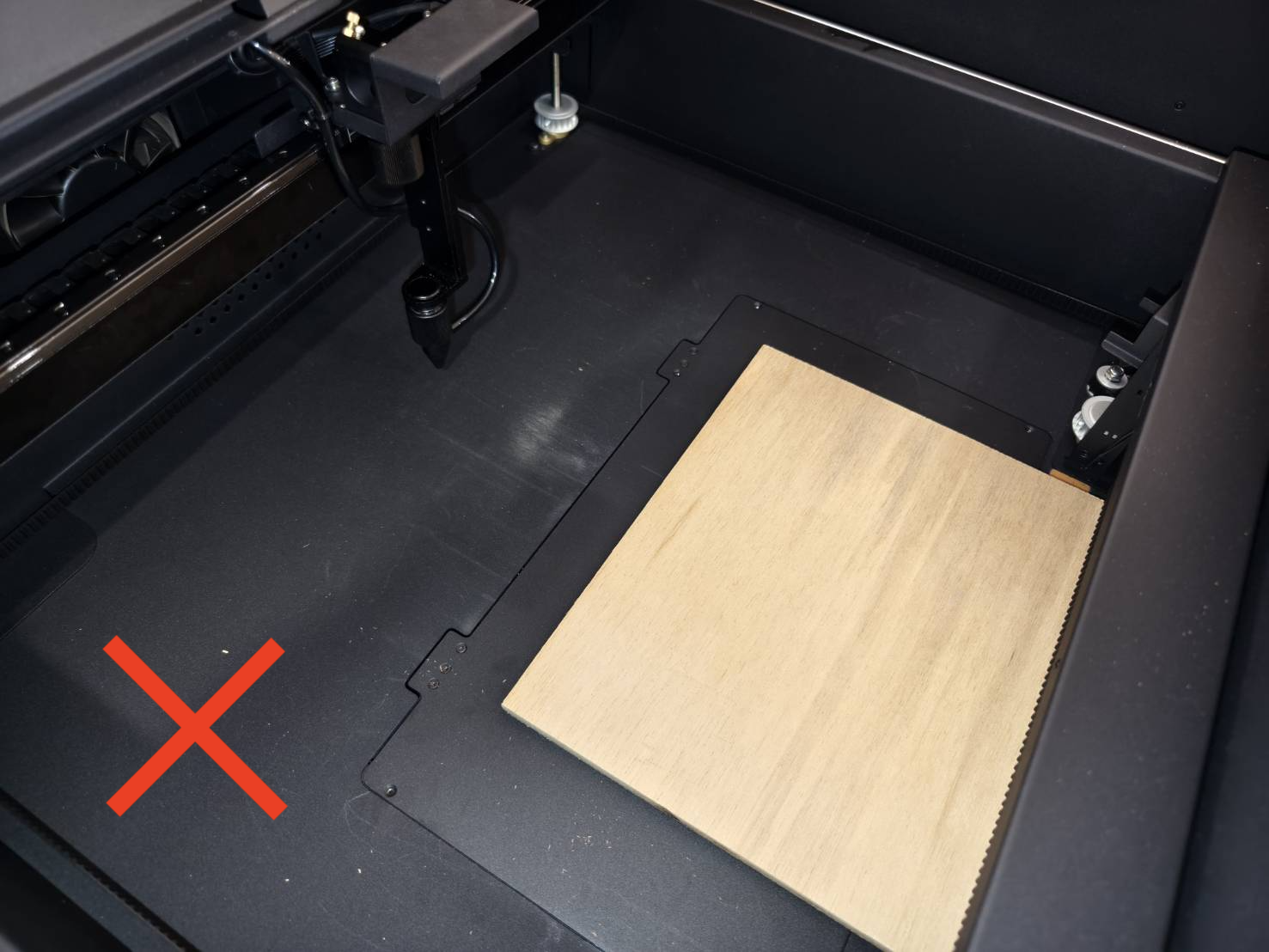

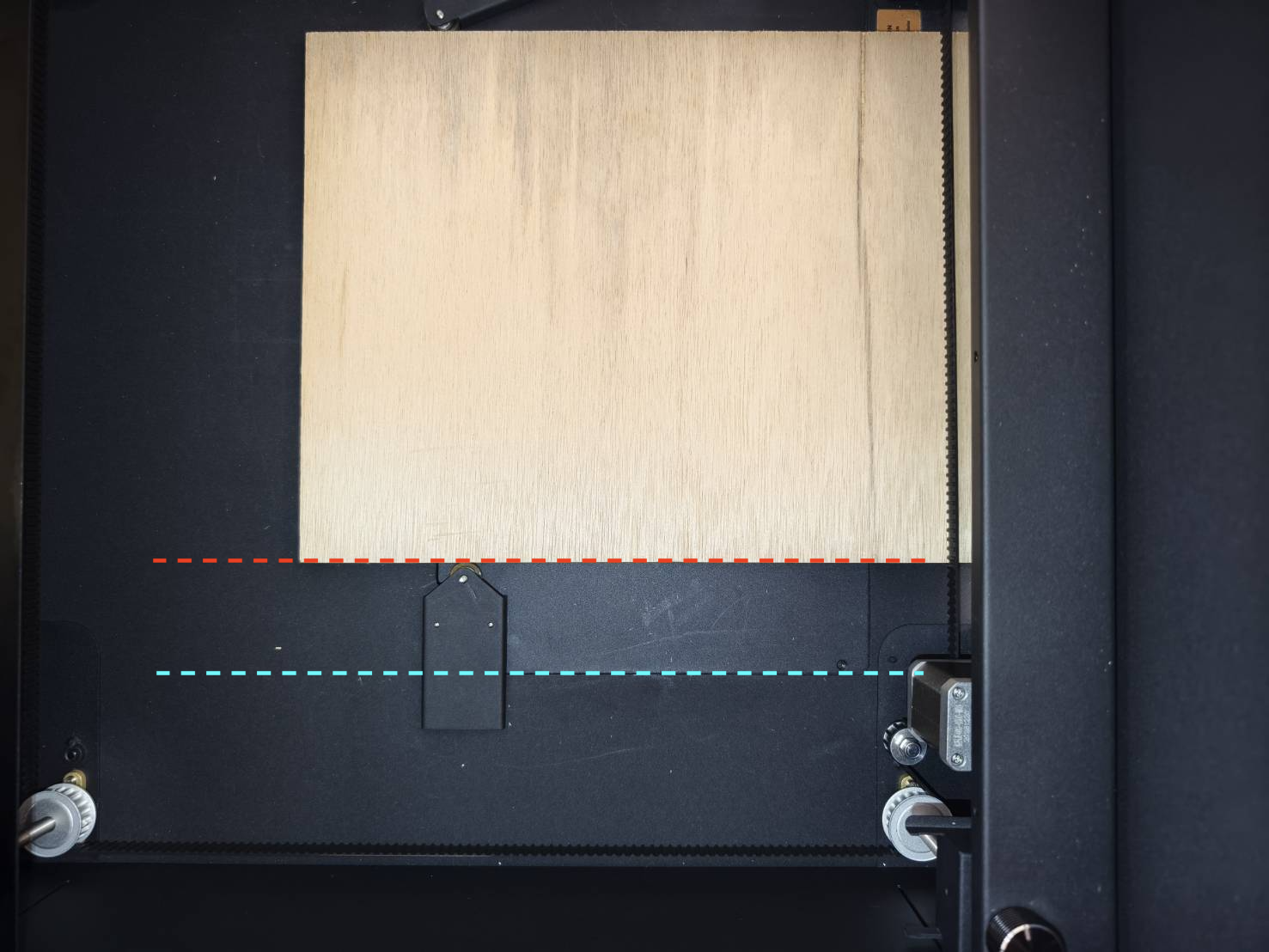

Empuje el material hasta que cubra la placa inferior para evitar golpear el borde si hay un espacio o desnivel entre la placa y la abertura.
Paso A16

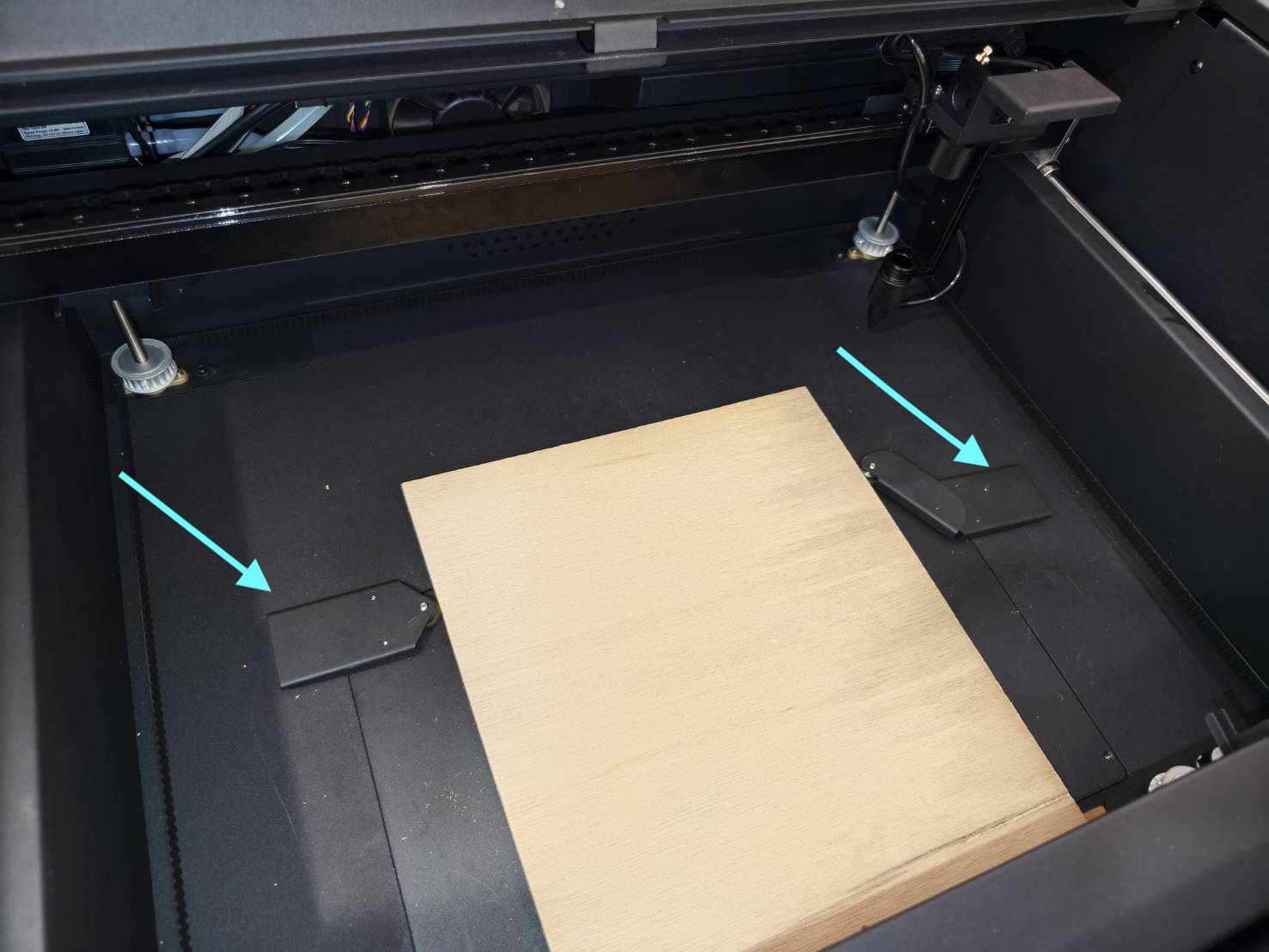

Localice el fijador. Esta herramienta se utiliza para asegurar el material y evitar que se desvíe de su trayectoria.
Coloque el fijador a ambos lados del material.
Puede utilizar la ranura de la cubierta inferior para alinear el material y que quede recto.
Paso A17
Encienda la máquina.
Paso A18
Asegúrese de que la lente de enfoque esté configurada por defecto para proporcionar una distancia focal de 4 mm.
Si no sabe cómo comprobarlo, consulte este article.
Por defecto, la lente de enfoque estará en la posición superior y tendrá 4 mm de focal, lo que significa que la distancia entre la punta de la boquilla y la superficie del material será de 4 mm.
Paso A19

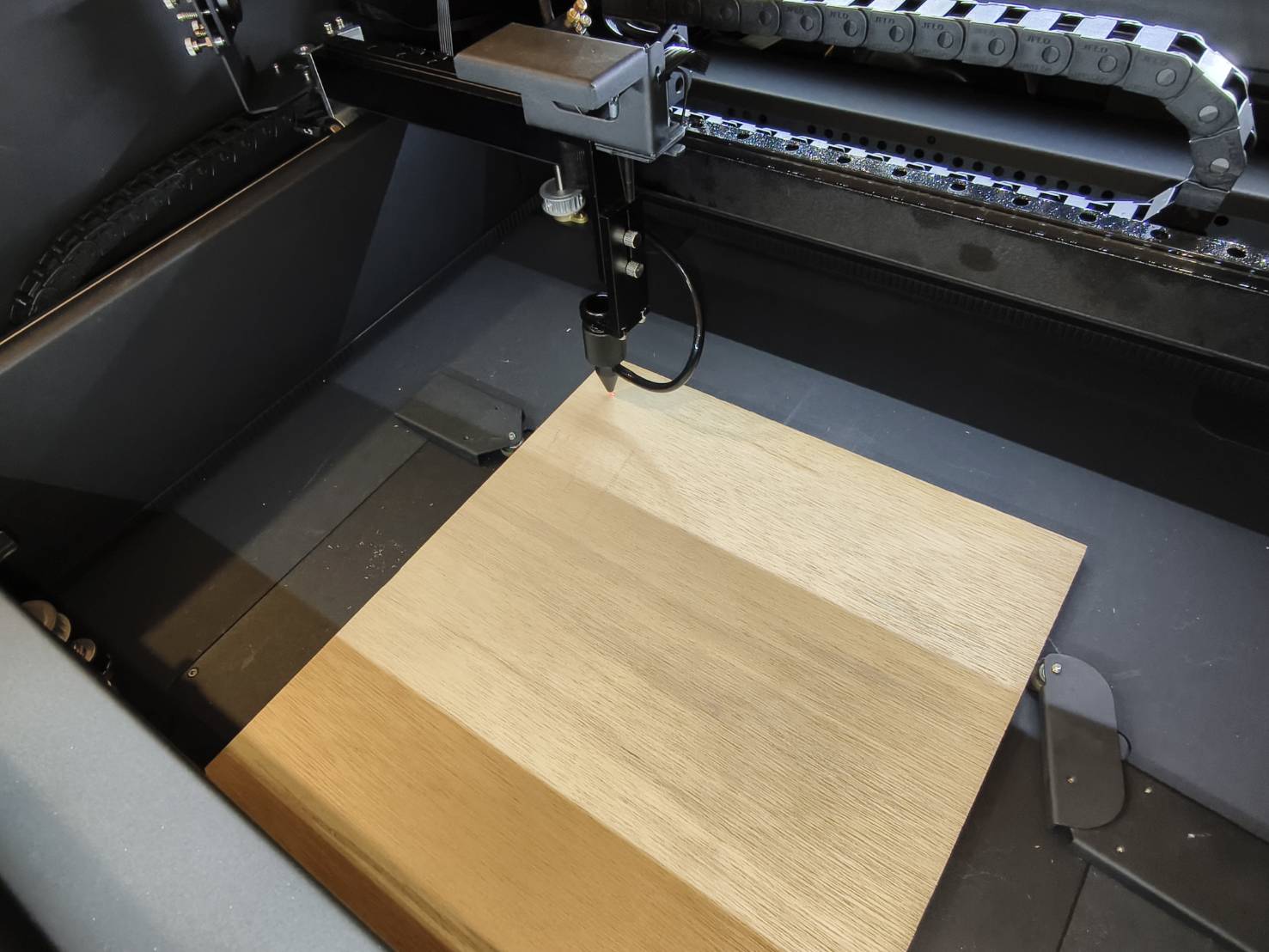

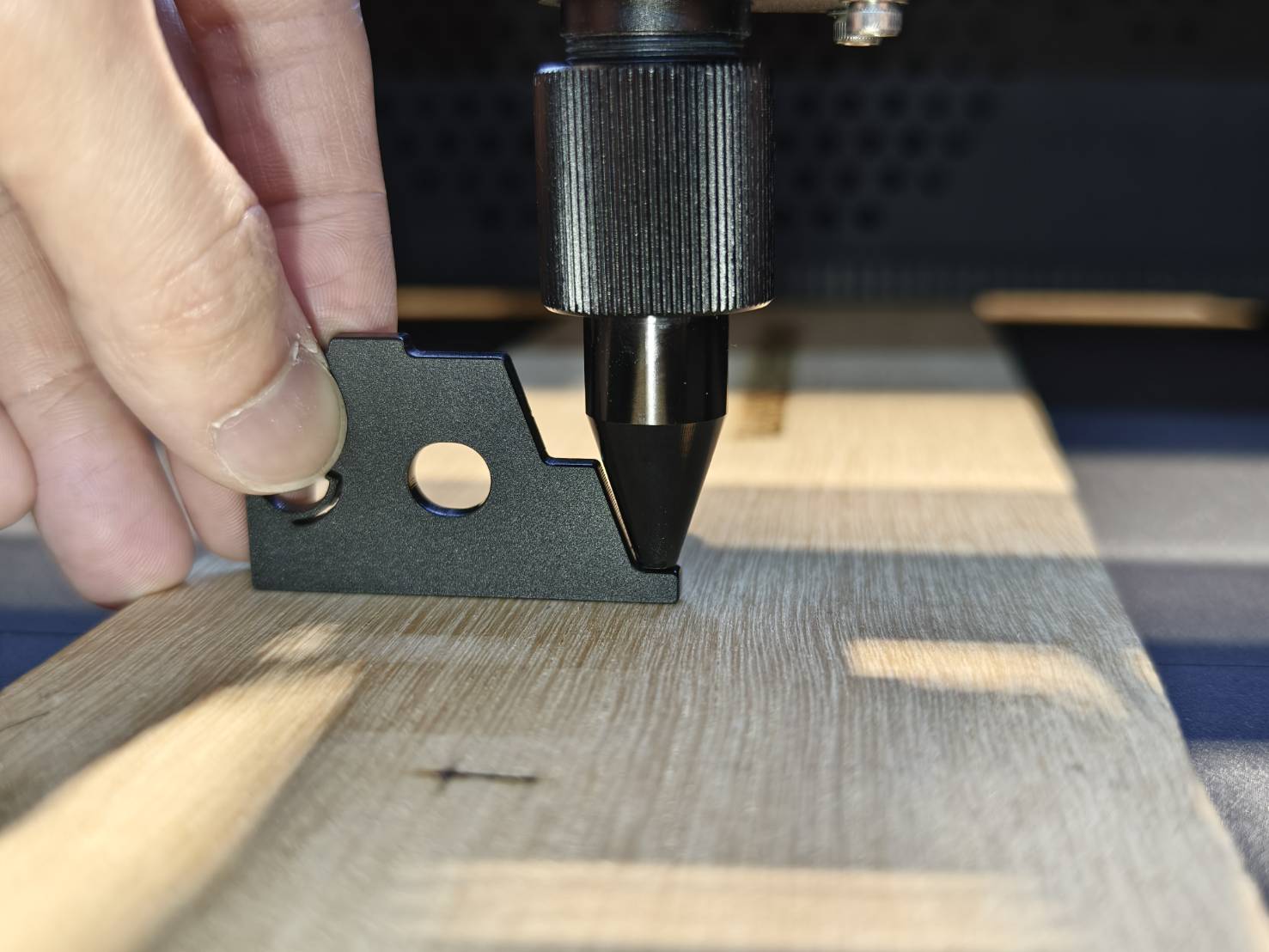

Realice el enfoque manual utilizando la herramienta. La punta de la herramienta tiene un grosor de 4 mm y la usaremos para enfocar. (Si ha perdido la herramienta, puede usar las instrucciones para cortar una nueva usted mismo).
Paso A20

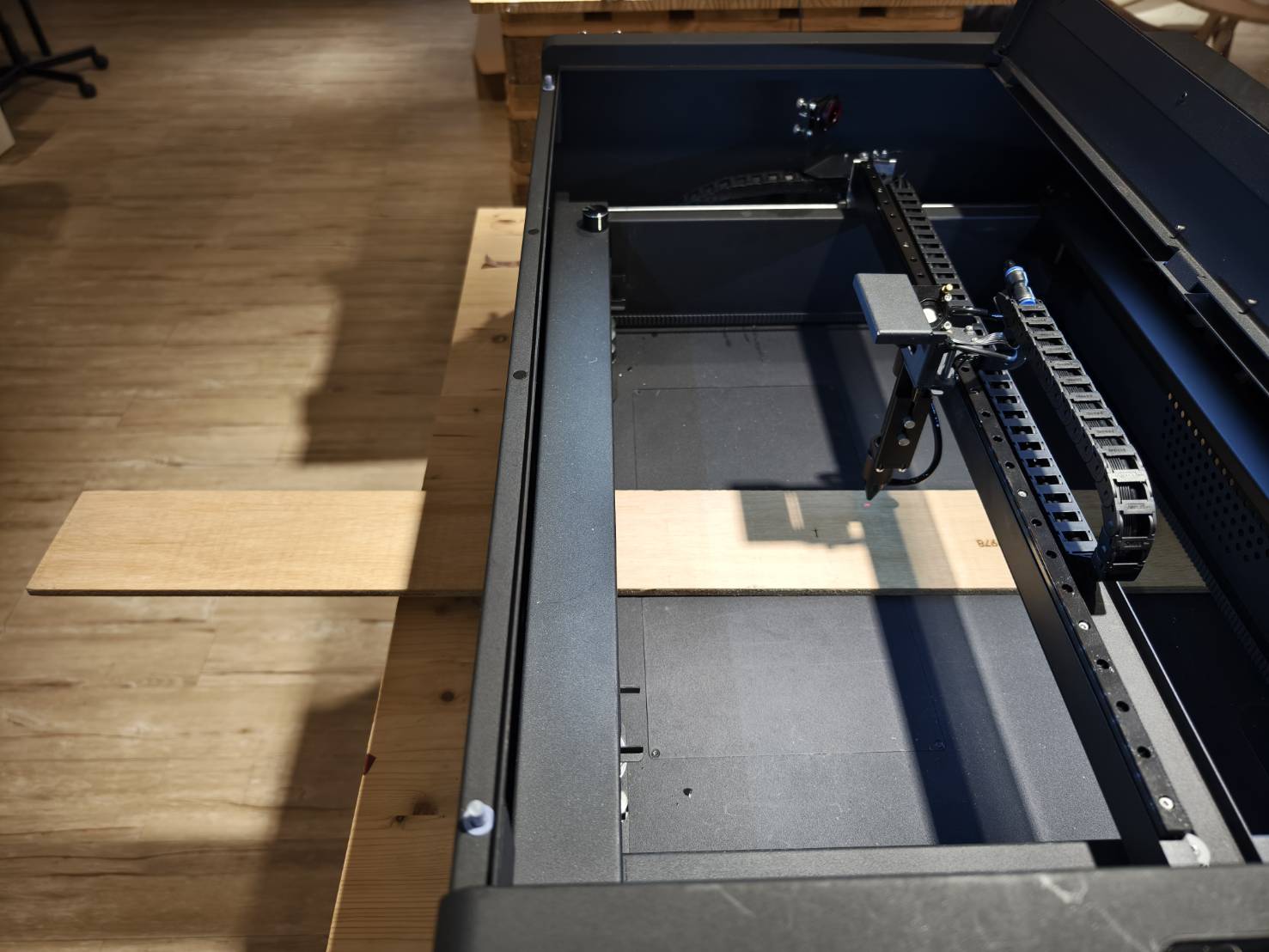

Mueva el cabezal láser al área que desea grabar o cortar y cierre la puerta.
Paso A21
Asegúrese de tener las siguientes versiones de software y firmware para utilizar la función de alimentación automática.
|
Versión de Beam Studio 2.5.0 o superior (Guía) |
Versión de firmware 6.0.9 o superior. (Guía) |
|
|
Paso A22
- Inicie Beam Studio y abra la Configuración del documento.
- Establezca la Posición inicial en Posición actual y seleccione la esquina superior izquierda.
-
Active la función de Alimentador automático e introduzca la longitud aproximada de su material.
Paso A23
Importe o cree un archivo.
Configure los parámetros correctos según su material.
Paso A24
Utilice "Enmarcar" para previsualizar la trayectoria de grabado.
Paso A25
Inicie el trabajo.
Paso A26

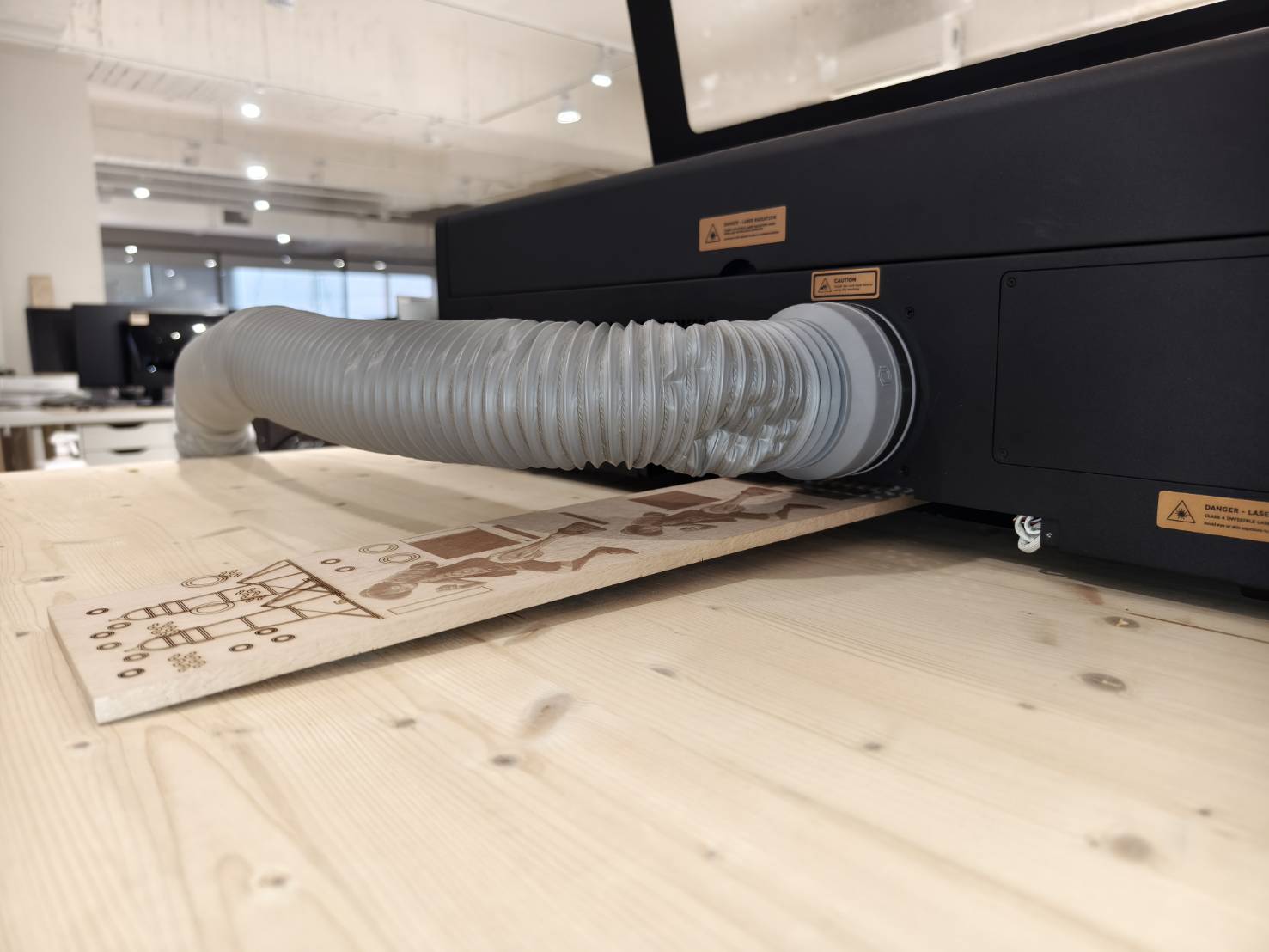

Compruebe el resultado.
#END
