Descripción
Este artículo proporciona una guía paso a paso sobre cómo iniciar una tarea de grabado utilizando el Alimentador Automático con Beambox II configurado con el Complemento de Paso Continuo (Base Abierta). Esta configuración permite un manejo sin esfuerzo de materiales más largos, facilitando una producción continua y maximizando la eficiencia.
Por favor, siga las instrucciones correspondientes a esta configuración específica.
Página de explicación de la configuración del Alimentador Automático
Desembalaje:
| Paquete del Alimentador Automático | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Alimentador | La parte principal que controla el movimiento del material y la trayectoria de grabado. | 1 ud. |
| 2 | Carril | La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente. | 5 uds. |
| 3 | Viga de fijación del carril | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 1 ud. |
| 4 | Correa | Es la correa dentada que se montará en el alimentador, responsable de su movimiento. | 1 ud. |
| 5 | Abrazadera de la correa | Es el dispositivo de retención utilizado para fijar la posición de la correa. | 2pcs |
| 6 | Conector de riel | Se utiliza para unir los rieles y obtener una longitud mayor. | 6pcs |
| 7 | Rodillos guía de borde | Se utilizan para restringir la posición del material y evitar que se desvíe en la dirección incorrecta. | 1 juego |
| 8 | Plataforma de rodillos guía de borde | Es la plataforma donde se colocarán los rodillos. La posición de las plataformas se puede ajustar según el tamaño del material. | 2pcs |
| 9 | Elevador de riel | Se puede considerar como un soporte utilizado para elevar la configuración. | 5 uds. |
| 10 | Adaptador | Es el adaptador del cable que cuenta con una conexión para el cable de la máquina y otra para el cable del alimentador. | 1 ud. |
| 11 | Imán de riel | La función de esta pieza es limitar la posición del material de manera similar a los rodillos. También se utiliza para fijar la configuración a la máquina. | 4 piezas |
| 12 | Soporte de posicionamiento en L | El imán se instalará en el soporte para fijarlo a la máquina. | 2pcs |
| 13 | Tuerca en T M5 | Será la tuerca para el imán. | 4 piezas |
| 14 | Abrazadera de carril | Se utilizará para fijar el montaje en la máquina. Algunos montajes no necesitarán esta pieza. | 1 ud. |
| 15 | Cable | Cable para conectar la máquina y el adaptador. | 1 ud. |
| 16 | Tornillo M5*6 | Tornillo corto | 6pcs |
| 17 | Tornillo M5*12 | Tornillo mediano | 6pcs |
| 18 | Tornillo M5*22 | Tornillo largo | 6pcs |
| 19 | Destornillador hexagonal M4 | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 20 | Llave Allen de 2,5mm | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 21 | Llave Allen de 2mm | Esta herramienta se utiliza para realizar el montaje. | 1 ud. |
| 22 | Llave fija de 10mm | Esta herramienta se utiliza para ajustar o sustituir la rueda del alimentador. | 1 ud. |
| 23 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los raíles. | 3 unidades |
| Paquete de extensión | |||
| # | Nombre del artículo | Descripción | Cant. |
| 1 | Carril | La pieza tiene ruedas de bolas blancas incorporadas, permitiendo que el material se desplace suavemente. | 6pcs |
| 2 | Conector de riel | Se utiliza para unir los rieles y obtener una longitud mayor. | 6pcs |
| 3 | Viga de fijación del carril | Son las barras o vigas que se instalarán horizontalmente para estabilizar la estructura. | 2pcs |
| 4 | Elevador de riel | Se puede considerar como un soporte utilizado para elevar la configuración. | 5 uds. |
| 5 | Tornillo M5*6 | Tornillo corto | 8 unidades |
| 6 | Tornillo M5*22 | Tornillo largo | 6pcs |
| 7 | Tornillo M5*25 | Tornillo extralargo | 4 piezas |
| 8 | Correa de 3m (300mm) | Esta correa se utilizará para sustituir la original cuando se use la configuración más larga. | 1 ud. |
| 9 | Cable de extensión | Este cable se utilizará para alargar el cable del alimentador cuando se use la configuración más larga. | 1 ud. |
| 10 | Rueda de bola blanca | Esta es la pieza de repuesto para las ruedas de bola blancas integradas en los raíles. | 3 unidades |
Paso F1
Instale el Accesorio de paso y base abierta para Beambox II.
Paso F2
Instale el complemento de bolsillo de extensión de Beambox II (patas) y abra la cubierta inferior, siguiendo la guía que se muestra a continuación.
Guía de instalación del bolsillo de extensión
(Omita la instalación de la pieza del bolsillo.)
Paso F3
Después de instalar el accesorio de extensión (pies) y abrir la cubierta inferior, apague la máquina y desconecte el cable de alimentación.
Paso F4
Localice el riel principal (el que tiene una correa) y retire los conectores del riel.
(Es posible que haya otros conectores de riel en otros rieles.)
Paso F5

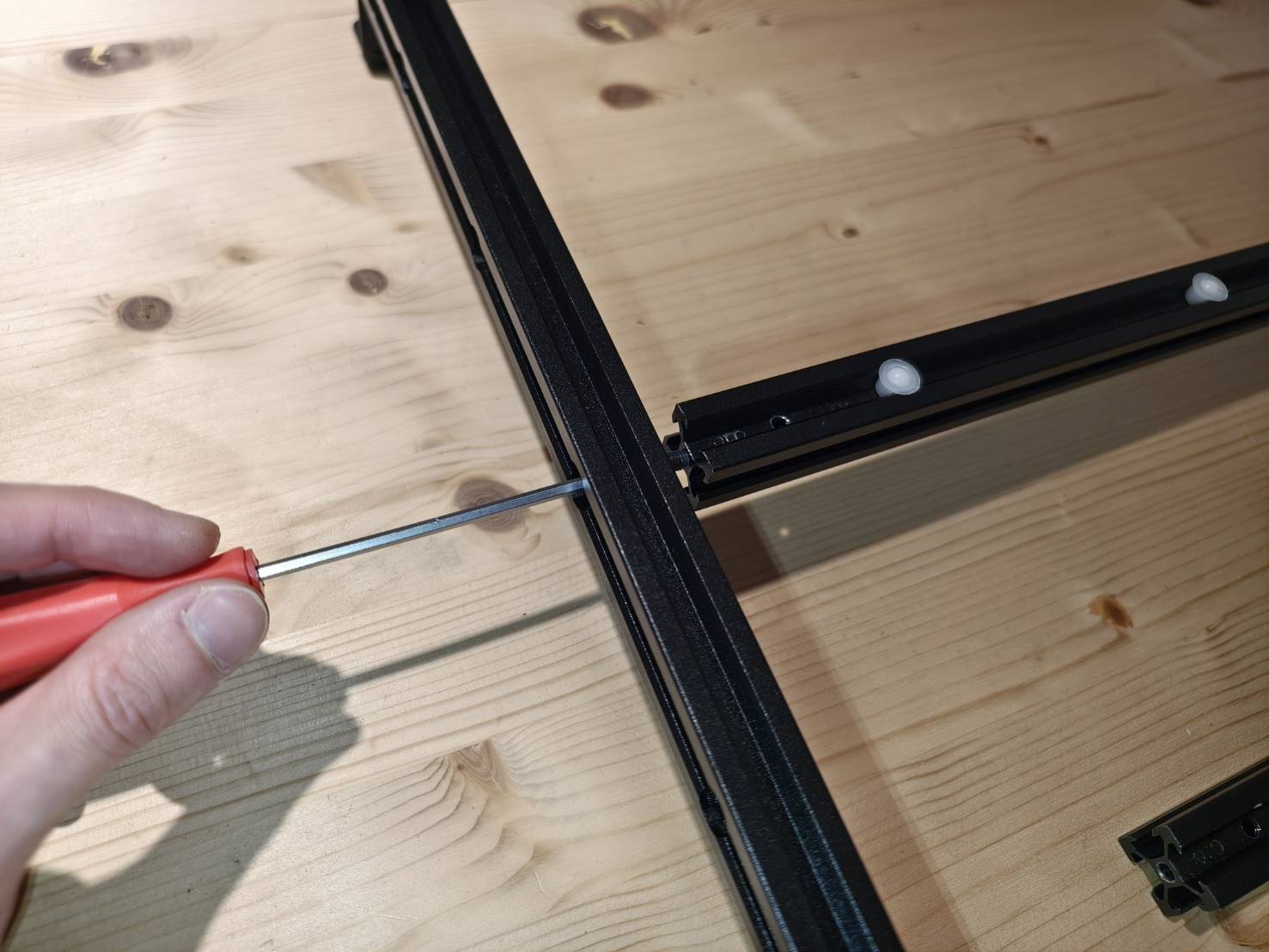

Afloje los retenes de la correa en ambos lados utilizando la llave Allen pequeña.
A continuación, retire la correa.
| Lado corto de la correa | Lado largo de la correa |
Paso E5.1

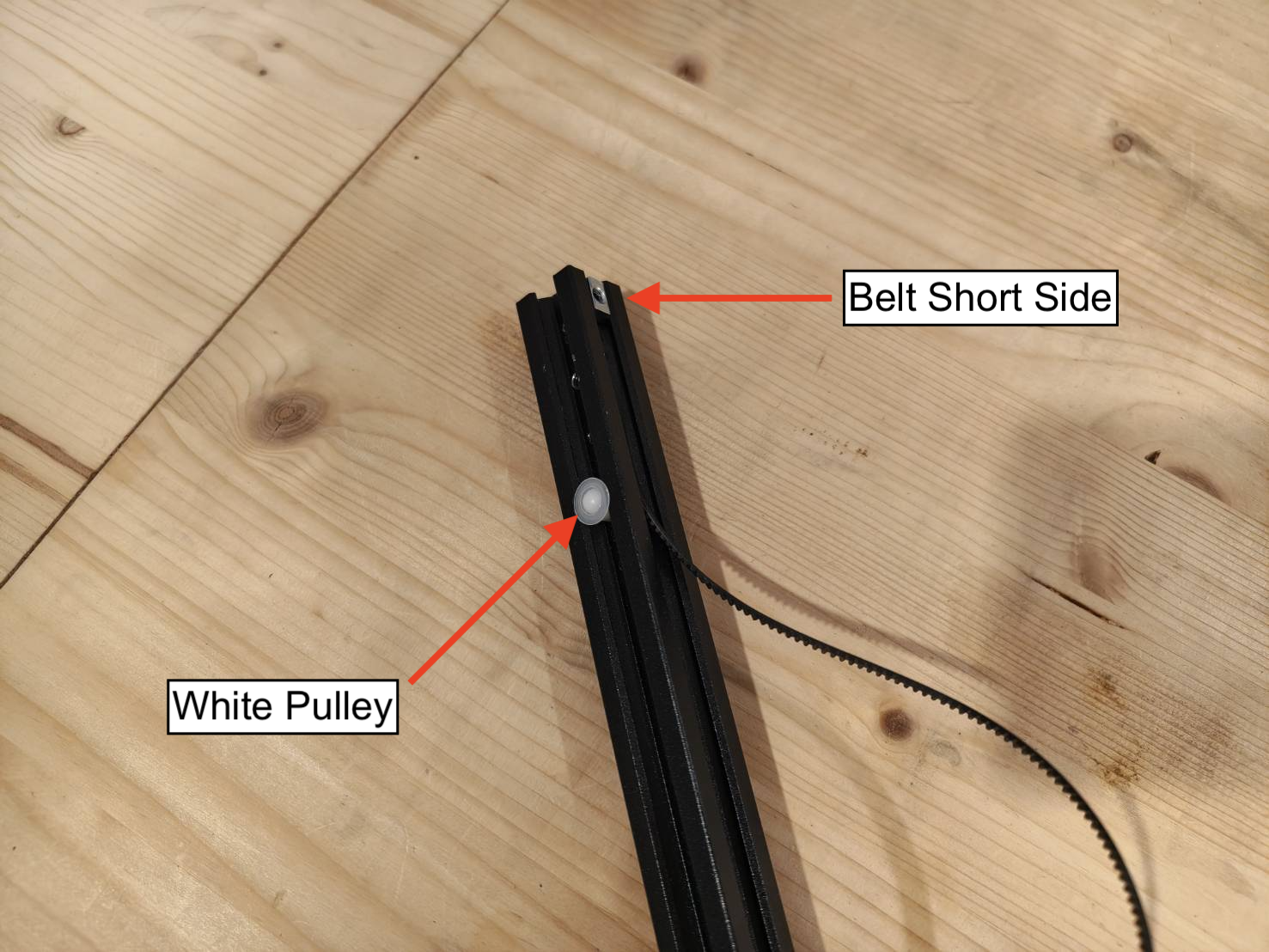

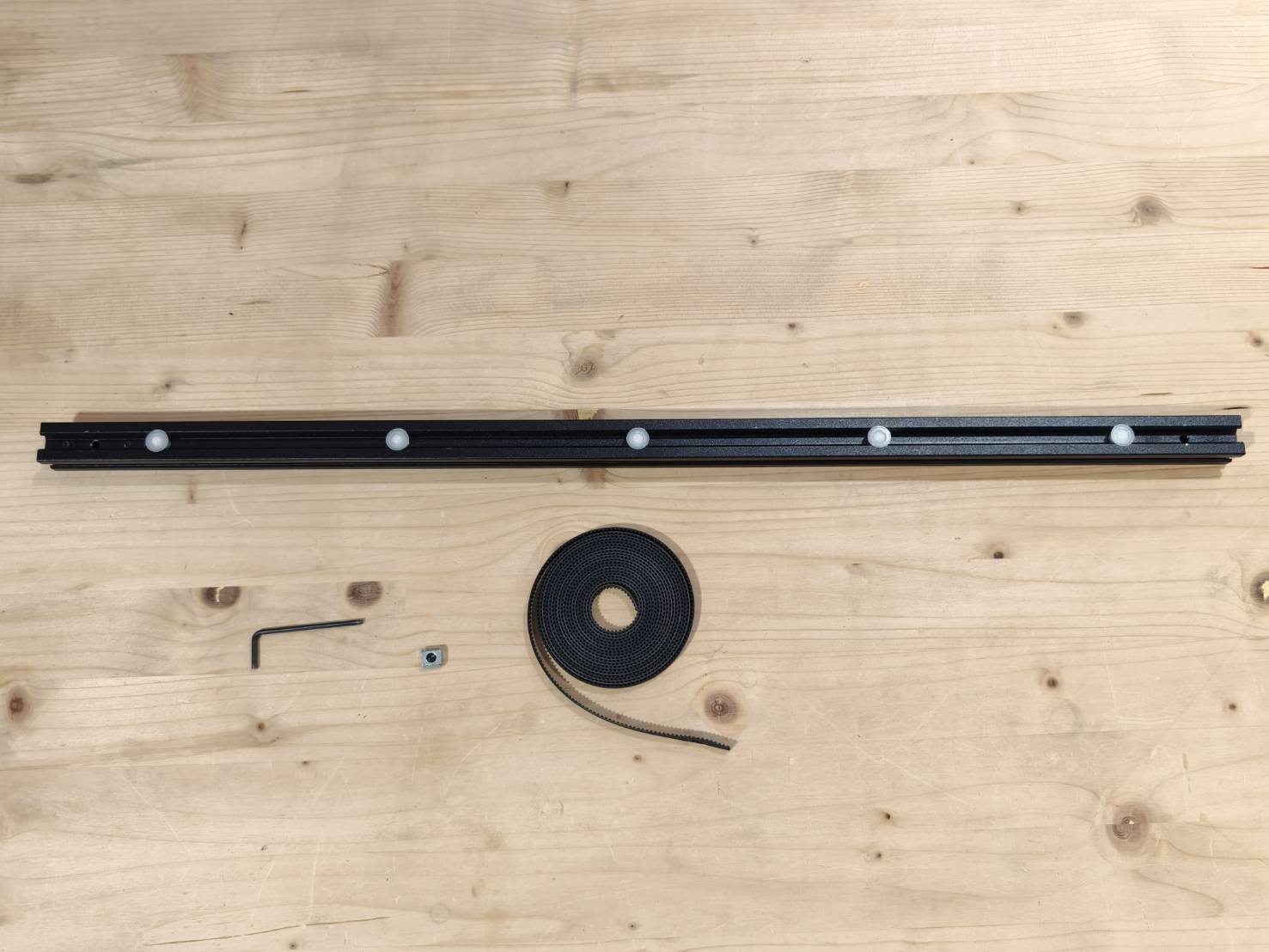

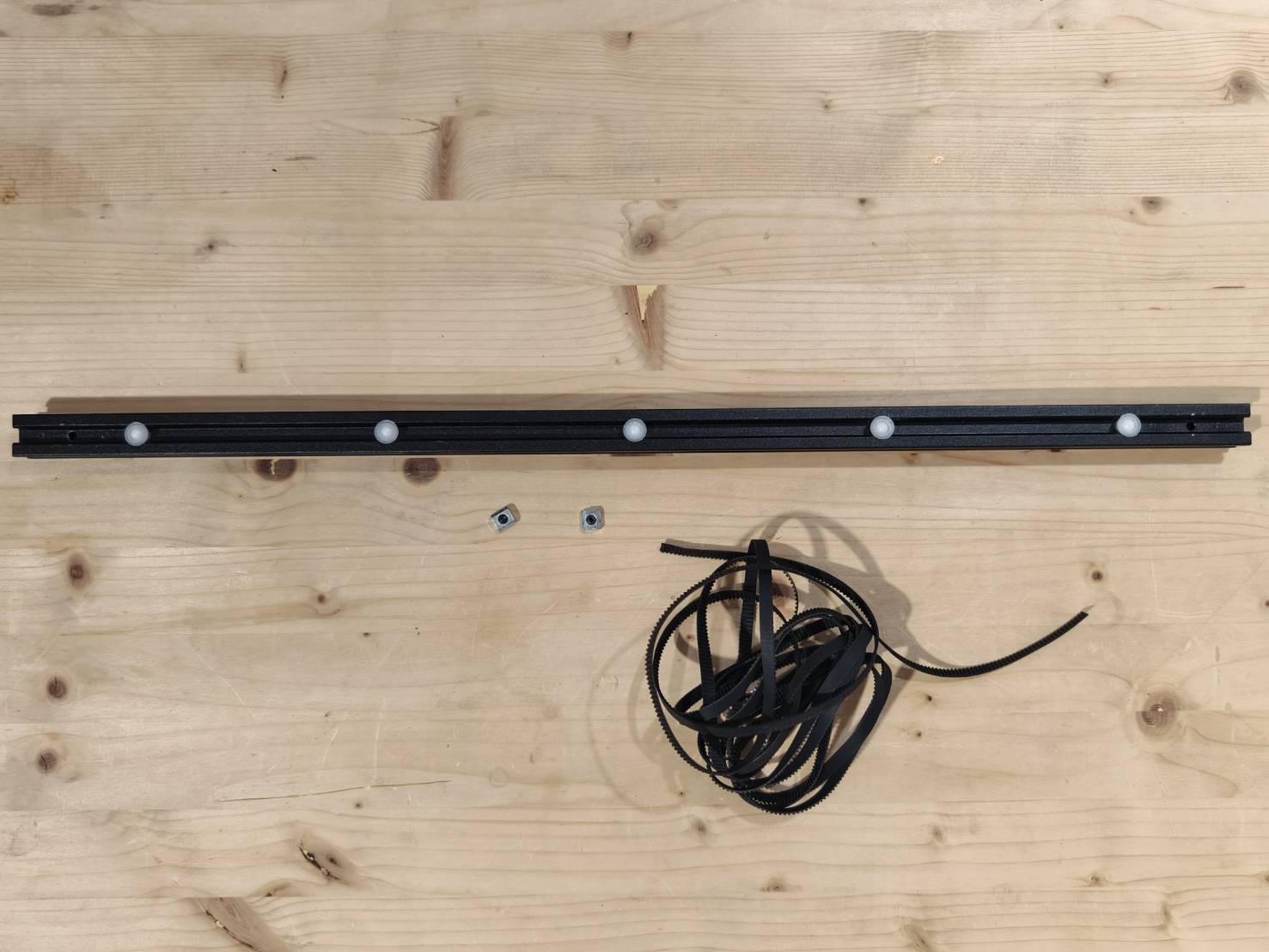

Prepare la correa larga (300 cm) de la caja, 1 abrazadera de correa (la que retiró anteriormente) y 1 riel (el que retiró anteriormente).
Fije la correa larga al riel con la abrazadera de correa, alineando los bordes de la correa con los bordes del riel. Este lado será el lado corto de la correa.
La posición de la correa debe ser: con los rodillos blancos hacia arriba, el lado corto de la correa debe estar a la derecha. Además, asegúrese de que la correa esté orientada correctamente, con el lado dentado hacia el interior.
Deje el lado largo de la correa sin atornillar por ahora.
Paso F6

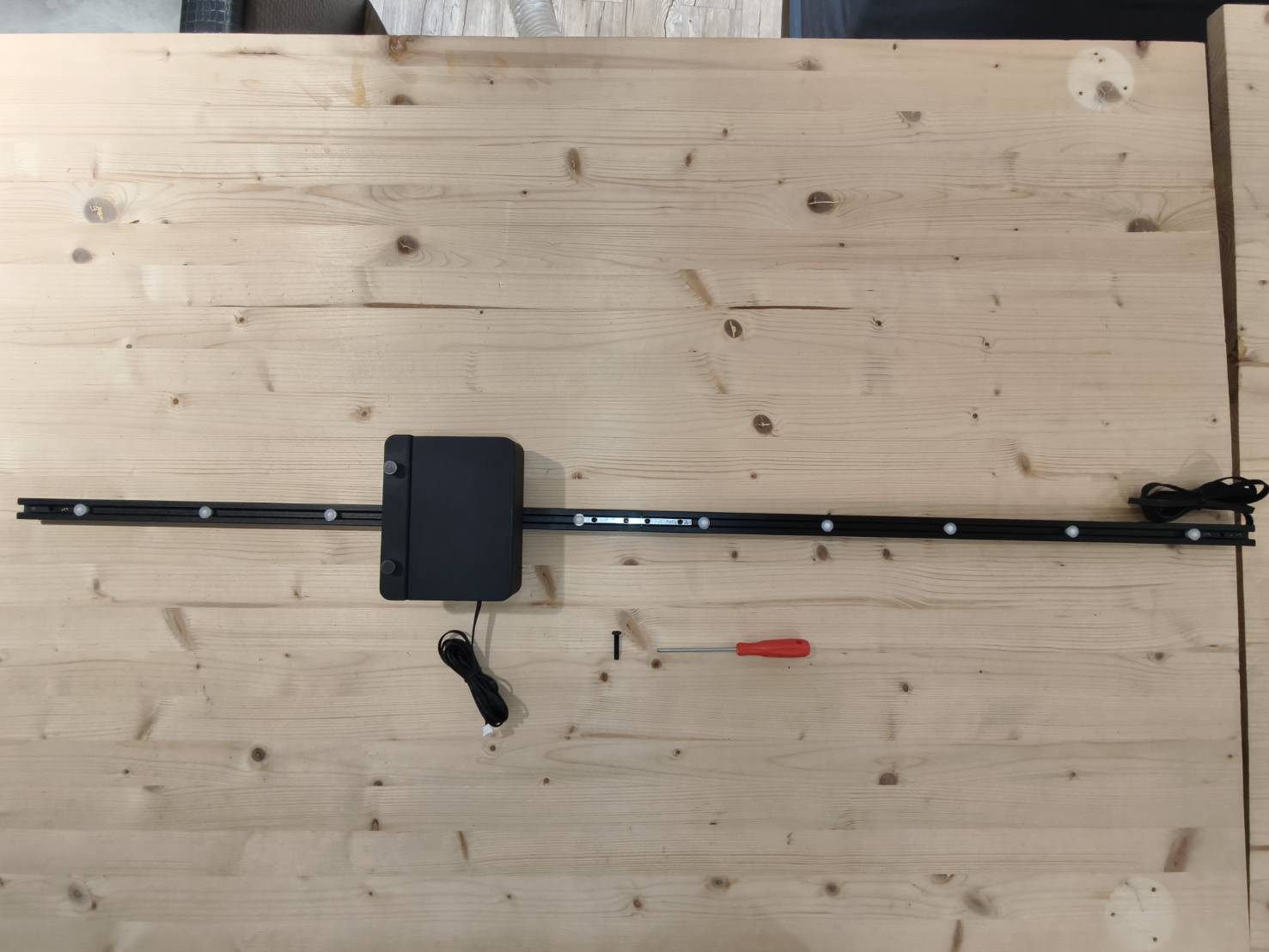

Prepare el alimentador y el riel principal (con la correa).
Inserte el riel principal en la polea introduciendo primero el lado largo de la correa.

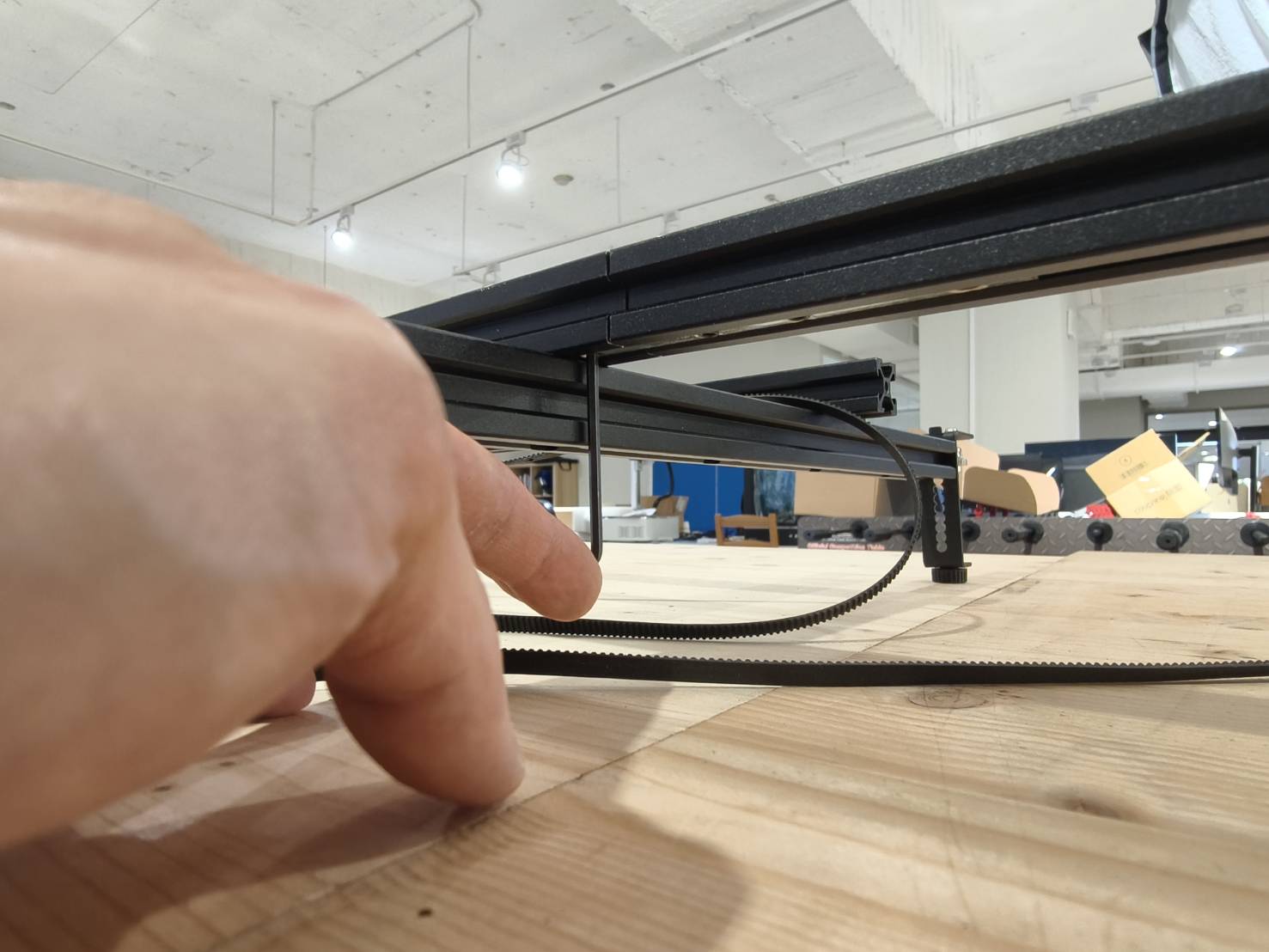

Enganche la correa hacia arriba en el engranaje y guíela hacia abajo, formando una forma de pico.
Es fundamental insertarlo en esta dirección, asegurándose de que el lado largo de la correa quede en el mismo lado que la superficie plana del alimentador.
Paso F7

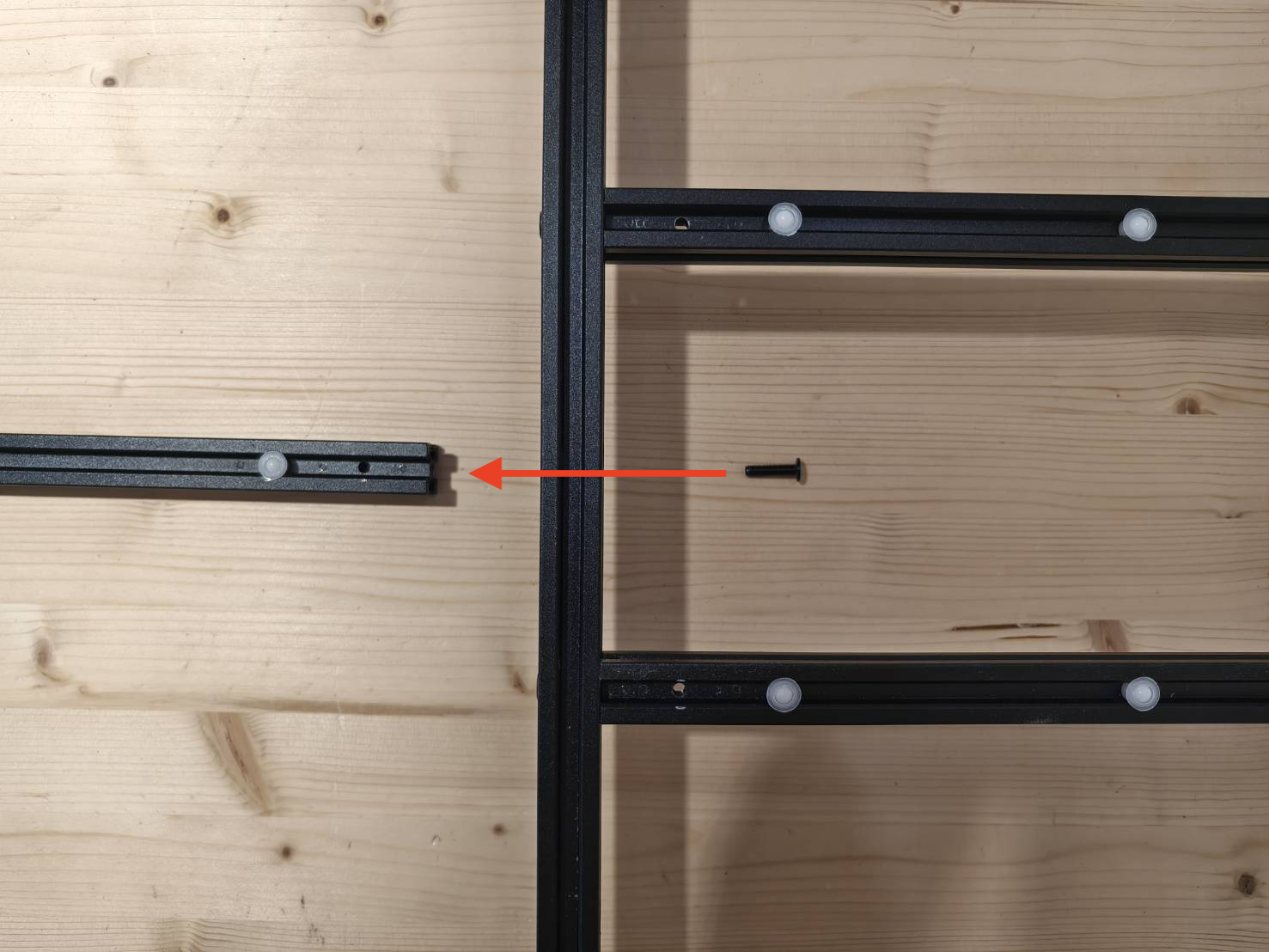

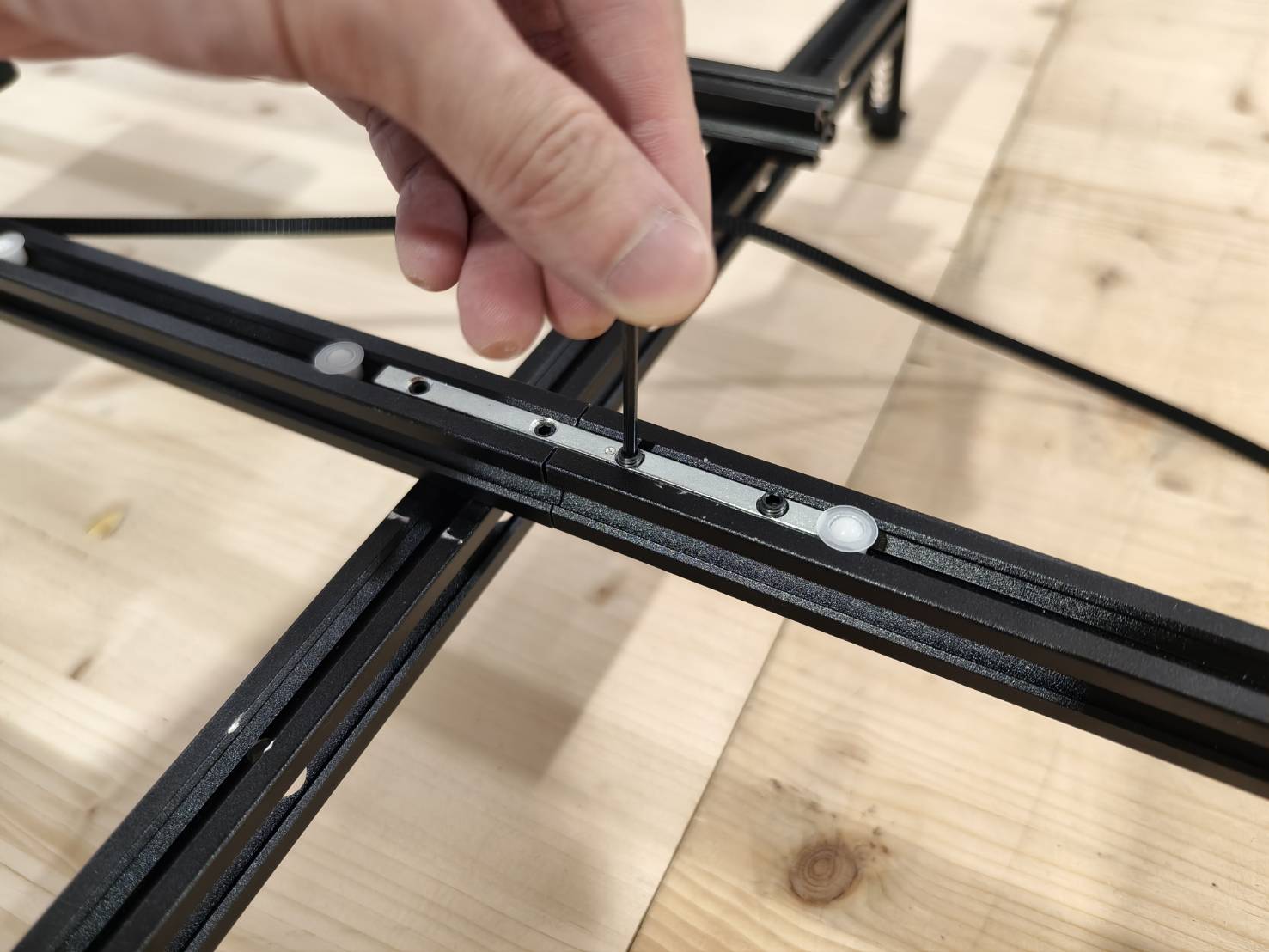

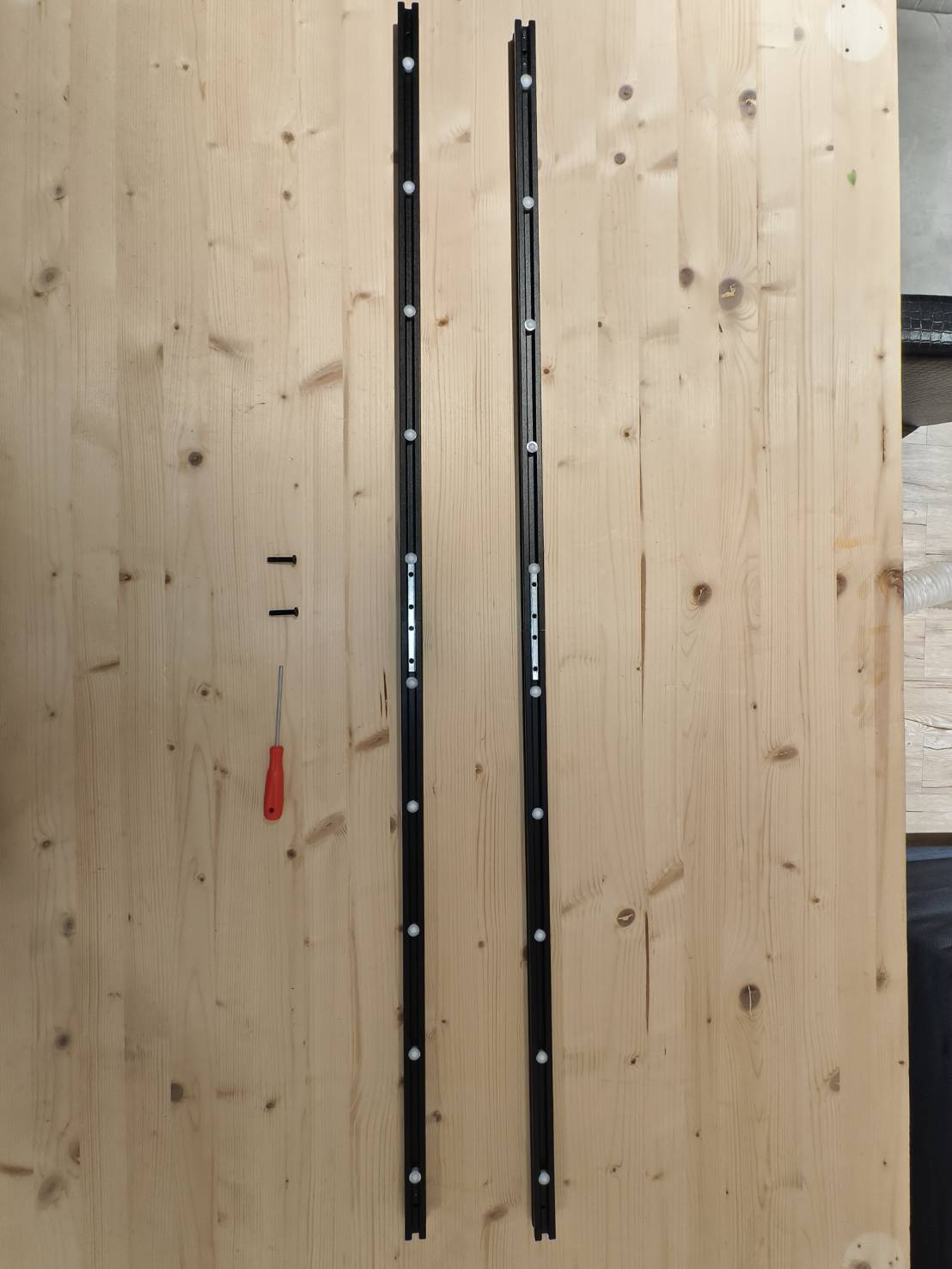

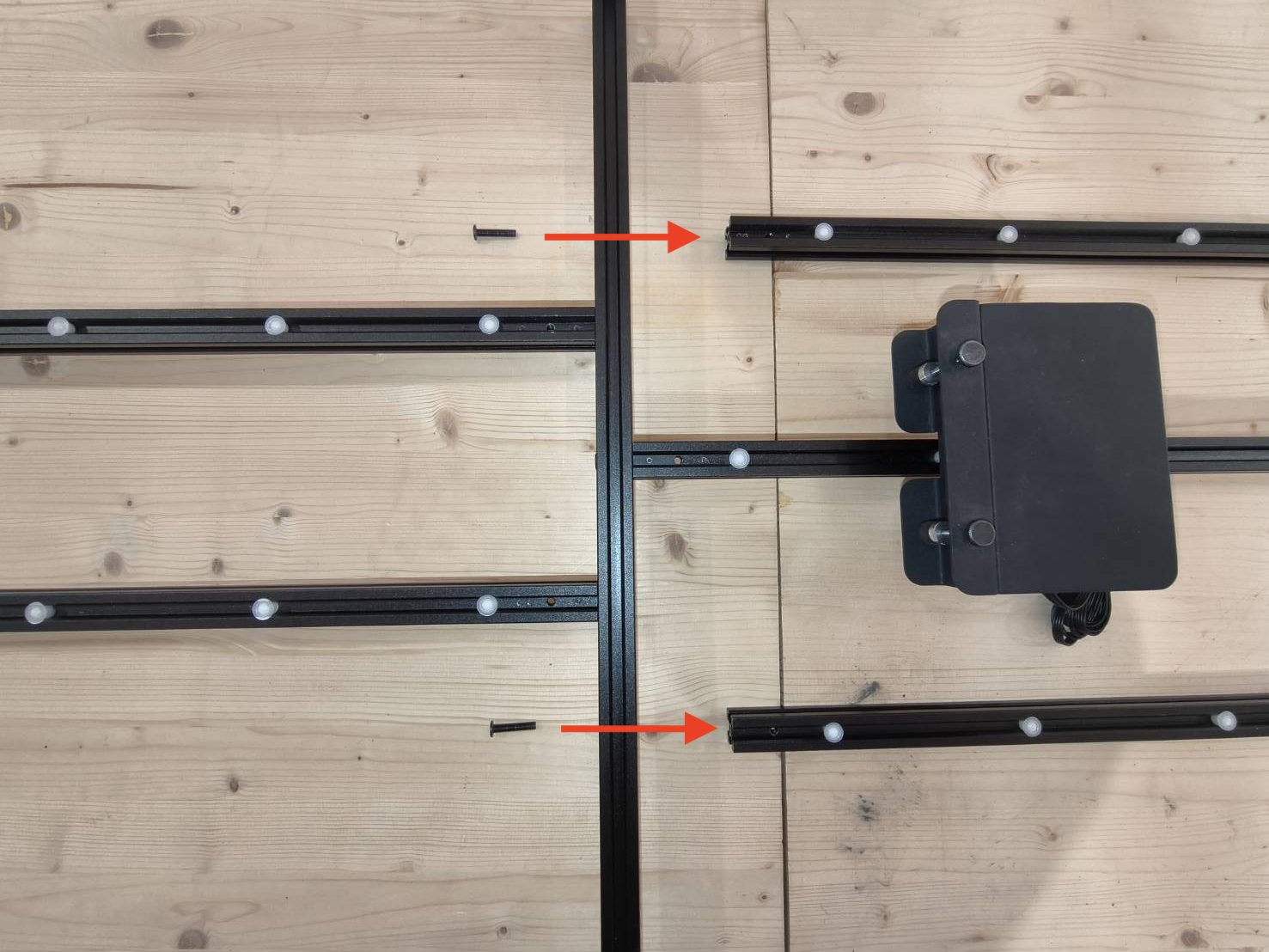

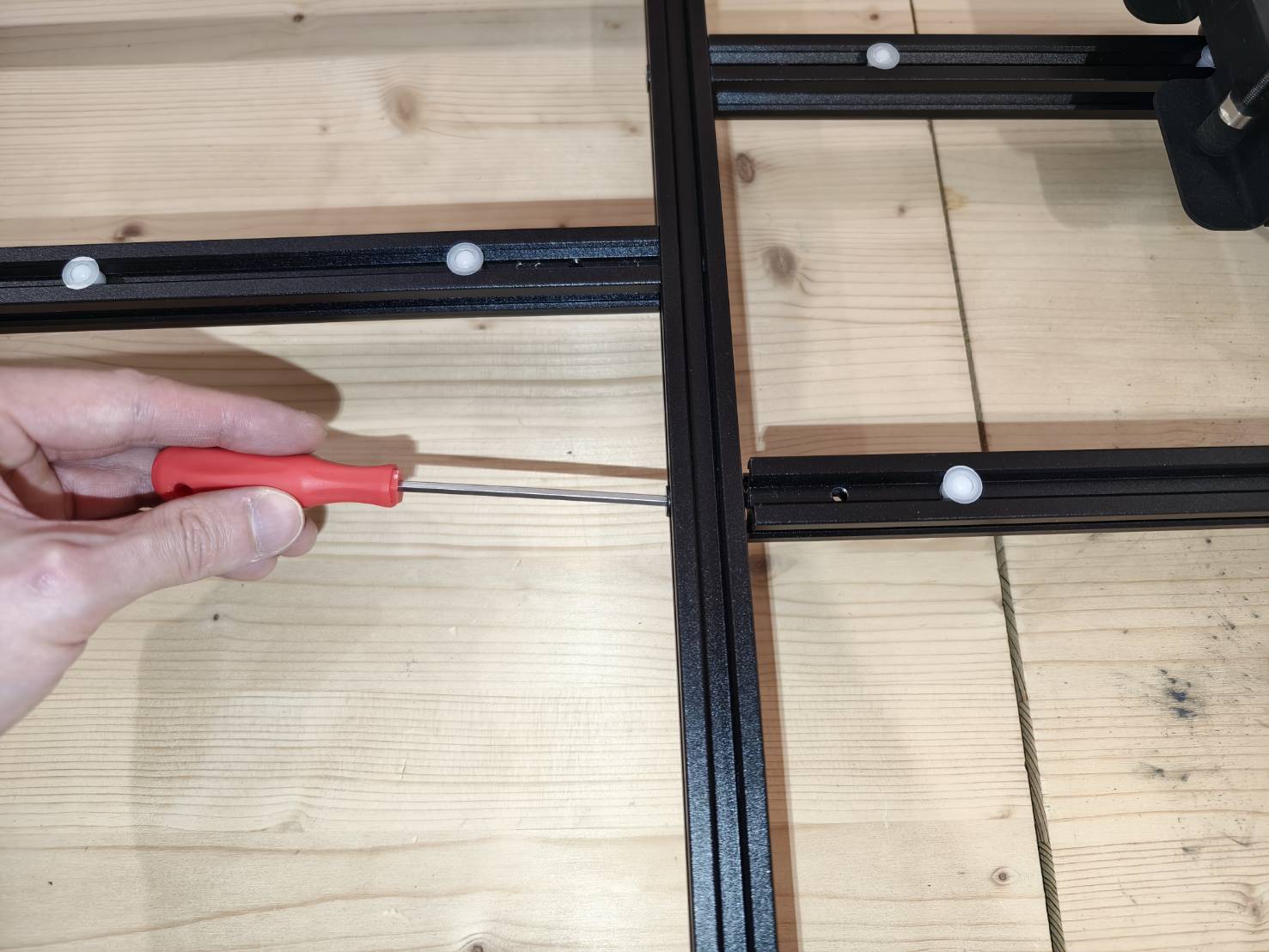

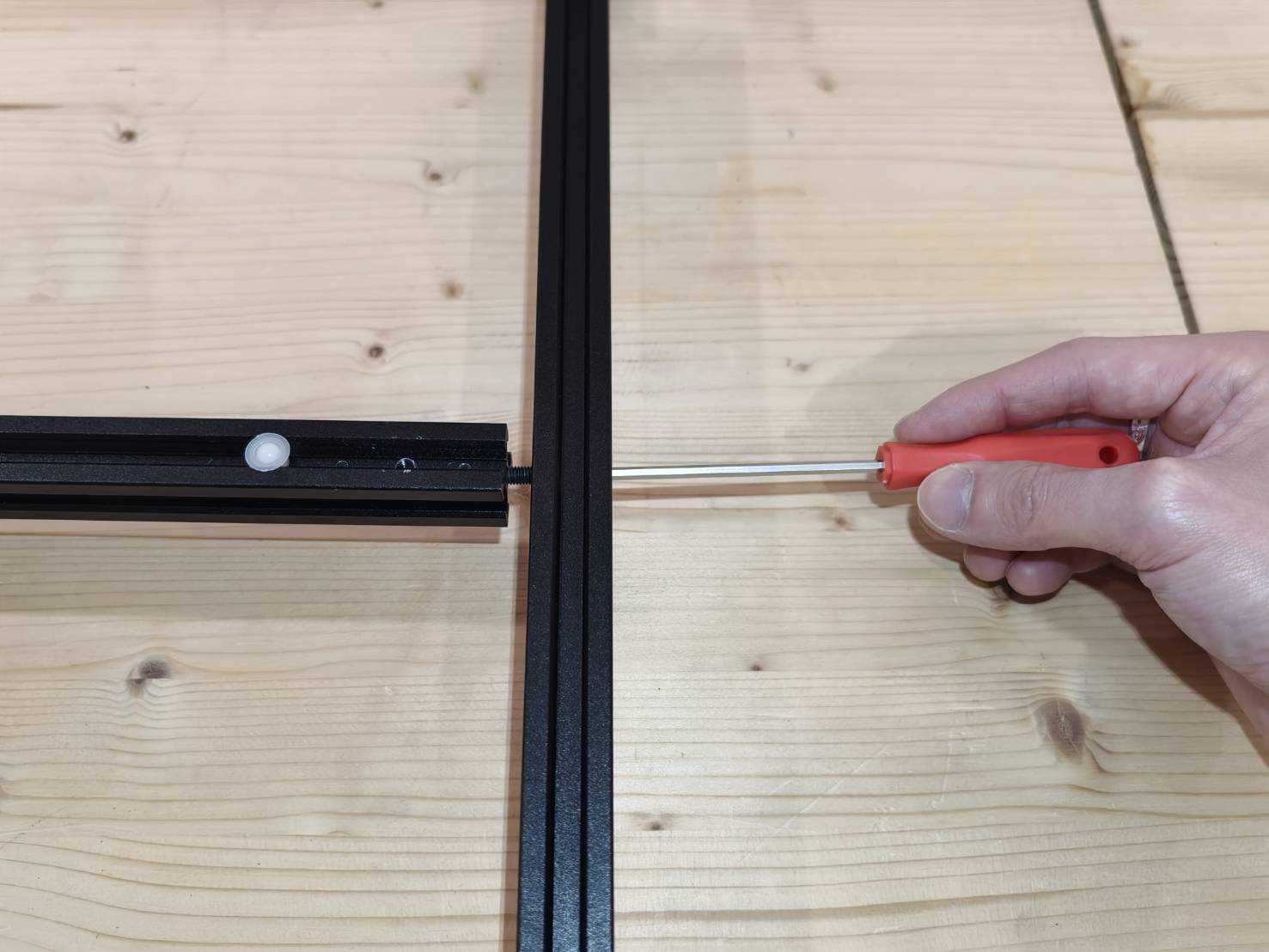

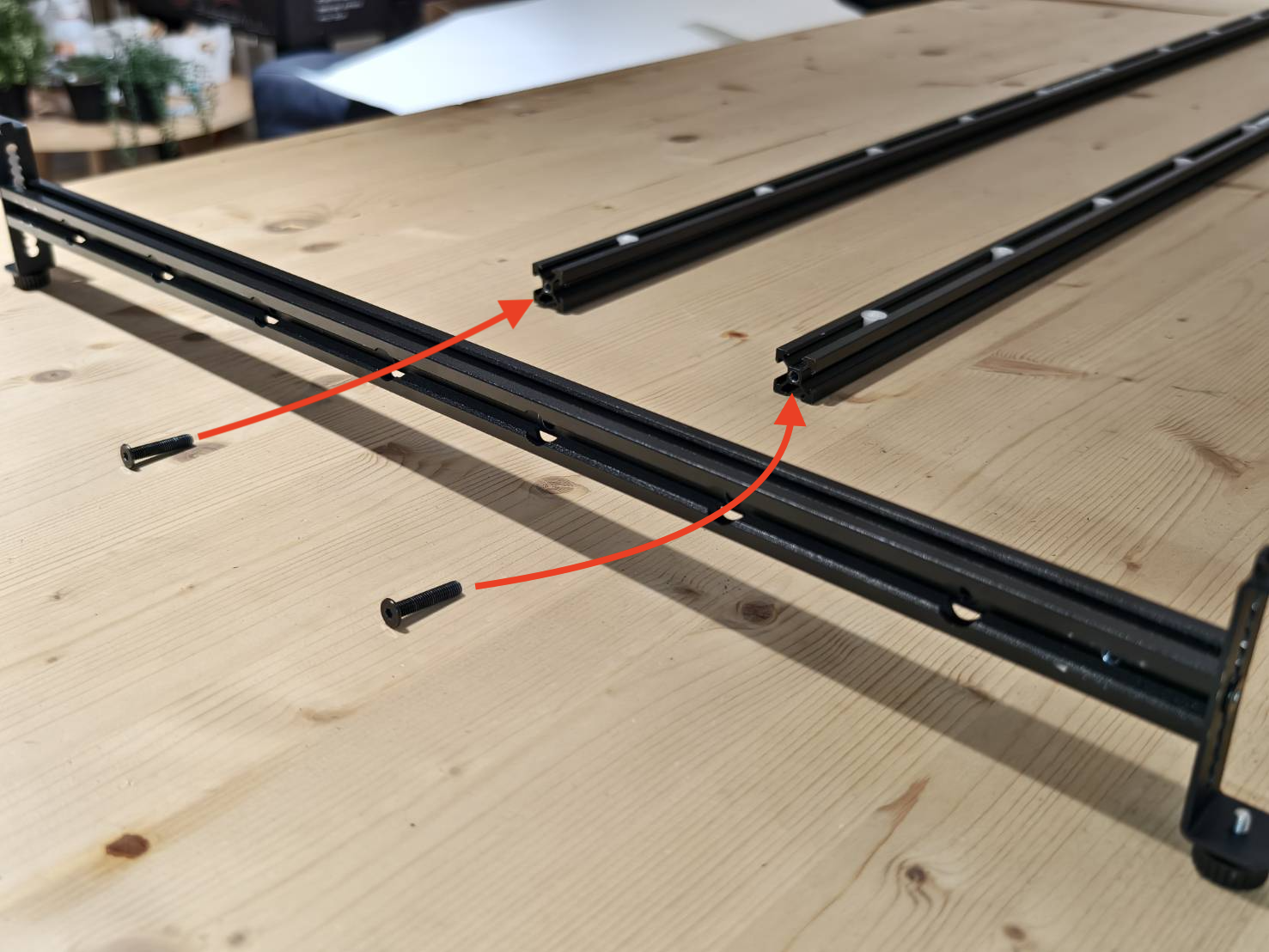

Prepare dos conectores de riel y un riel de extensión (con ruedas blancas).
Cada bloque tiene cuatro tornillos. Fije dos tornillos en el riel principal y dos en el riel de extensión para lograr una sujeción firme.
(Nota: Asegúrese de que el riel de extensión tenga ruedas blancas, ya que estas son para el movimiento de los alimentadores. Los conectores deben estar en el mismo lado de las ruedas blancas y en la parte inferior de estas.)
Paso F8
Fije la correa en el lado largo con el retenedor de correa que se retiró anteriormente.
(Asegúrese de que la correa esté tensa antes de fijarla).
Asegúrese de que la correa esté bien enganchada en la polea. Si no es así, retire el retenedor de la correa y vuelva a insertar el alimentador.
Paso F9

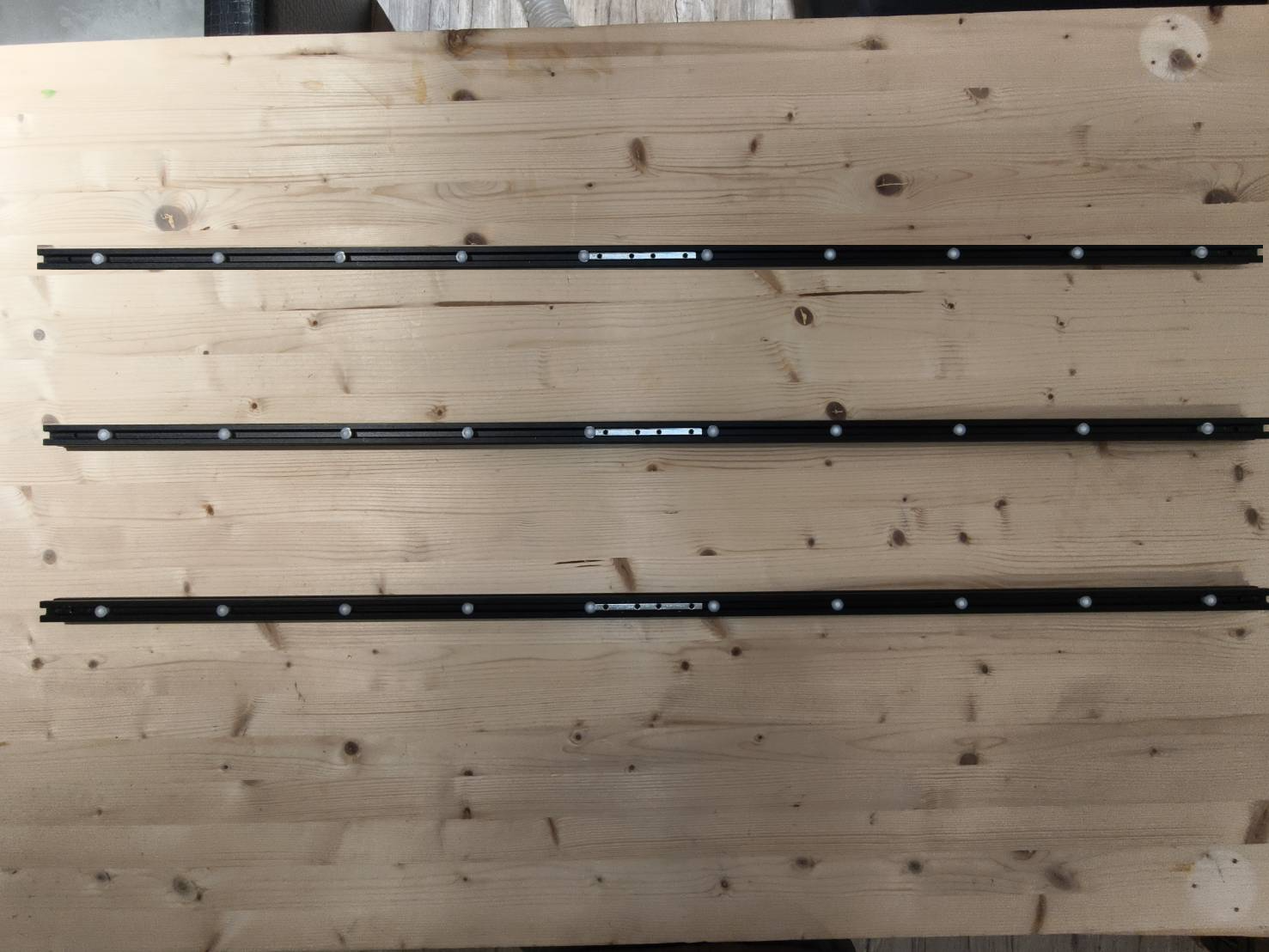

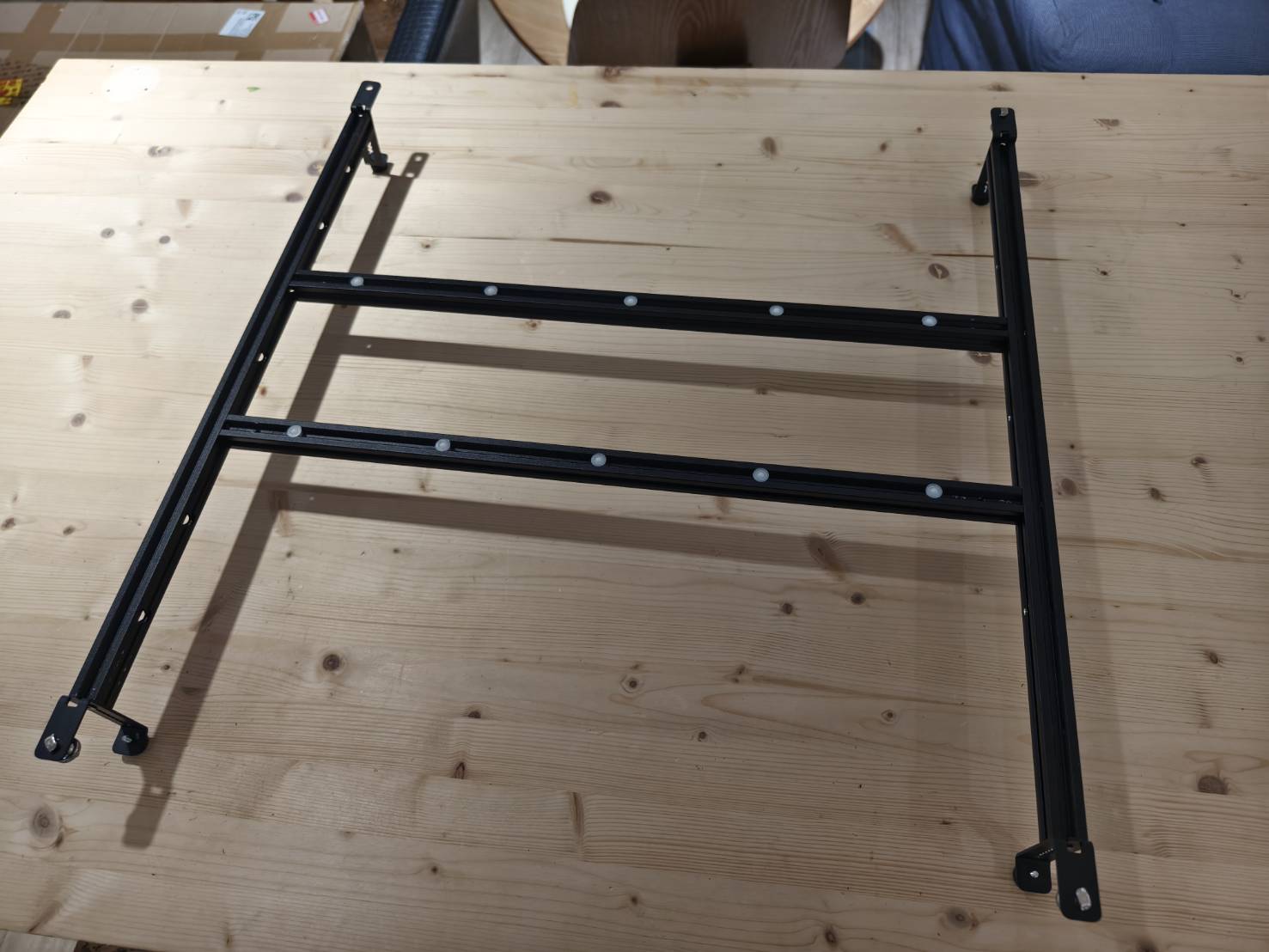

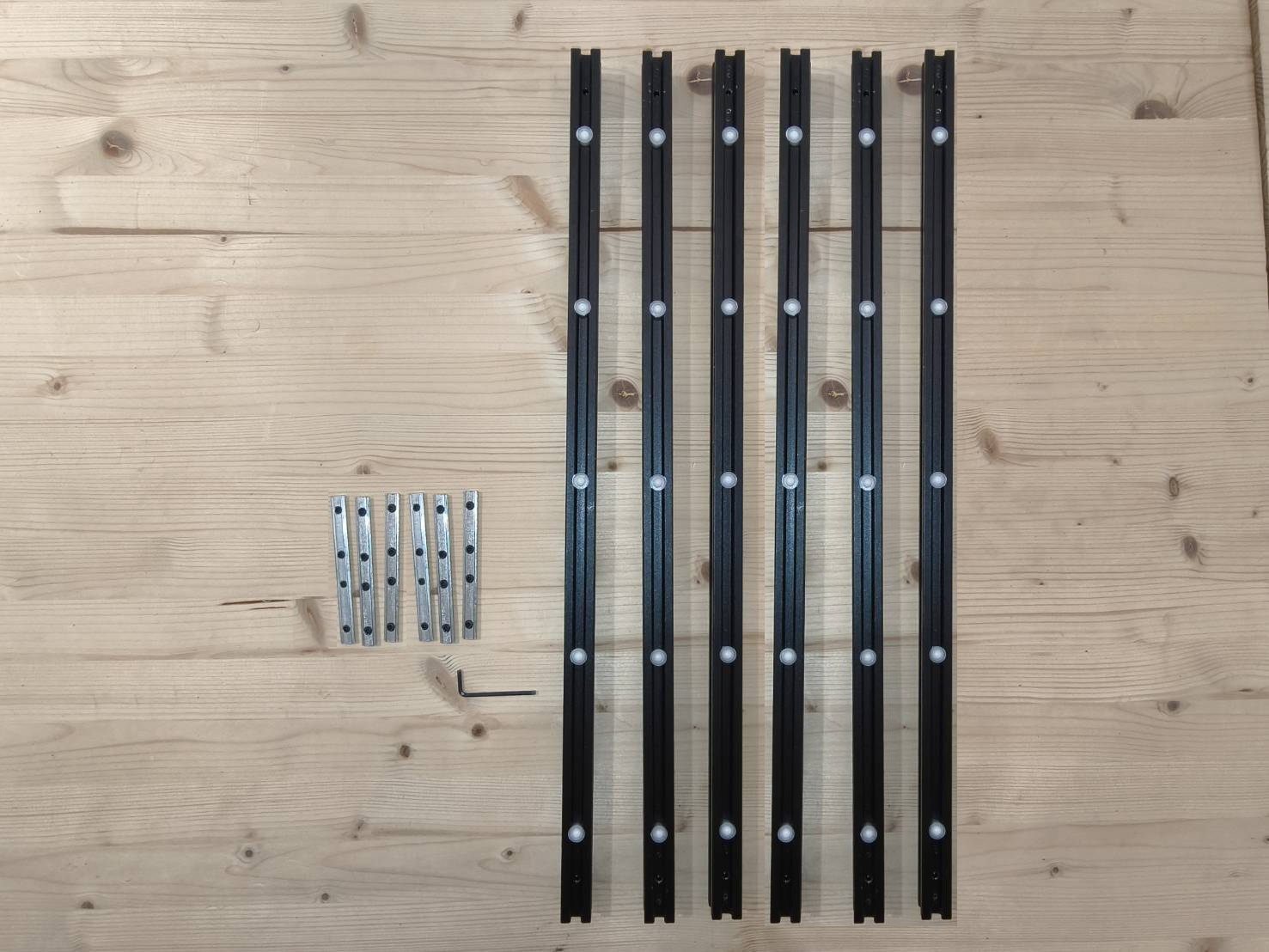

Localice 8 rieles y 8 conectores de riel, luego conecte cada par para extenderlos. Al final, tendrá cuatro juegos de rieles extendidos en total.
Puede consultar este paso o los siguientes pasos para el método de instalación.
Paso F10

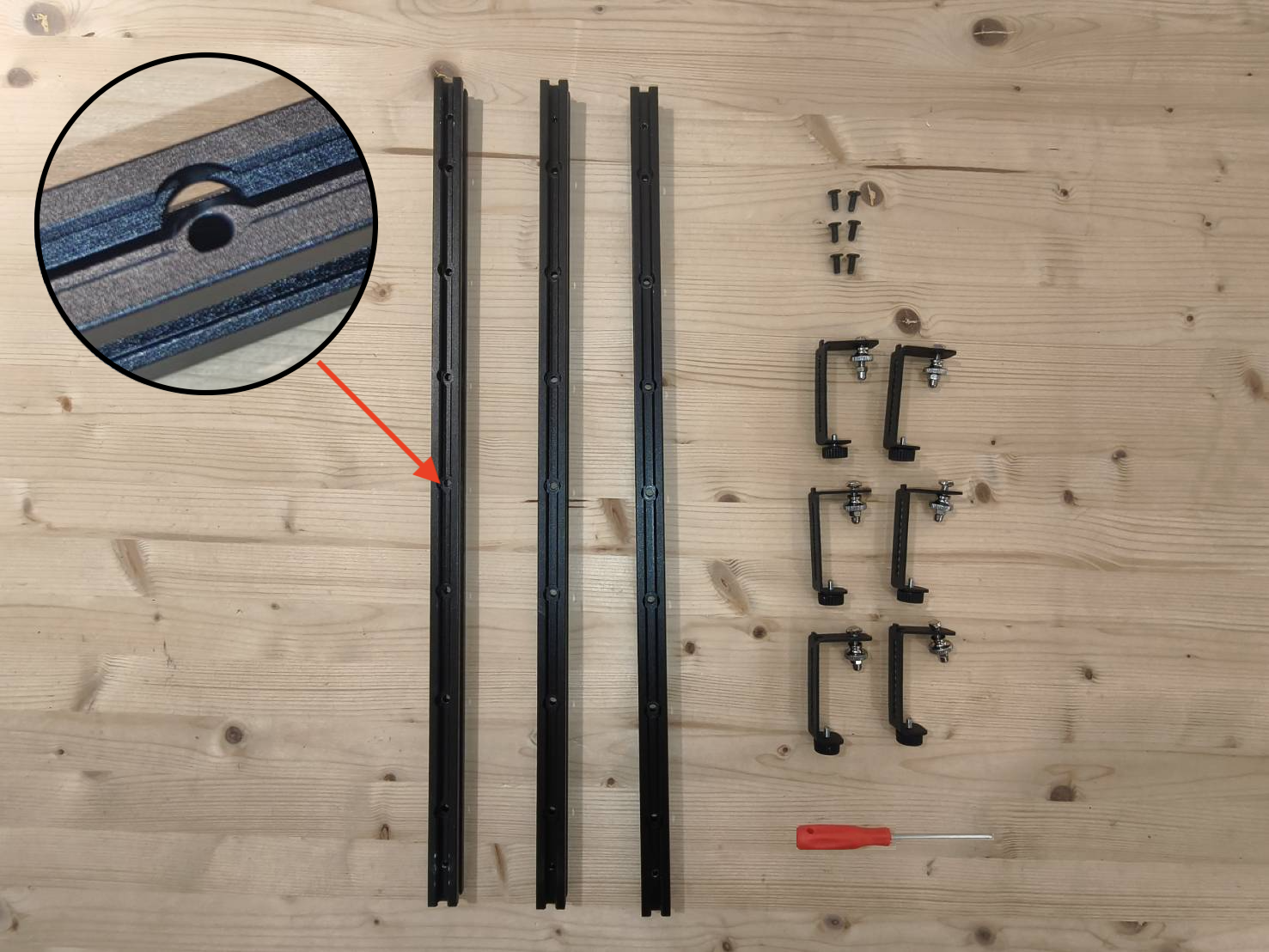

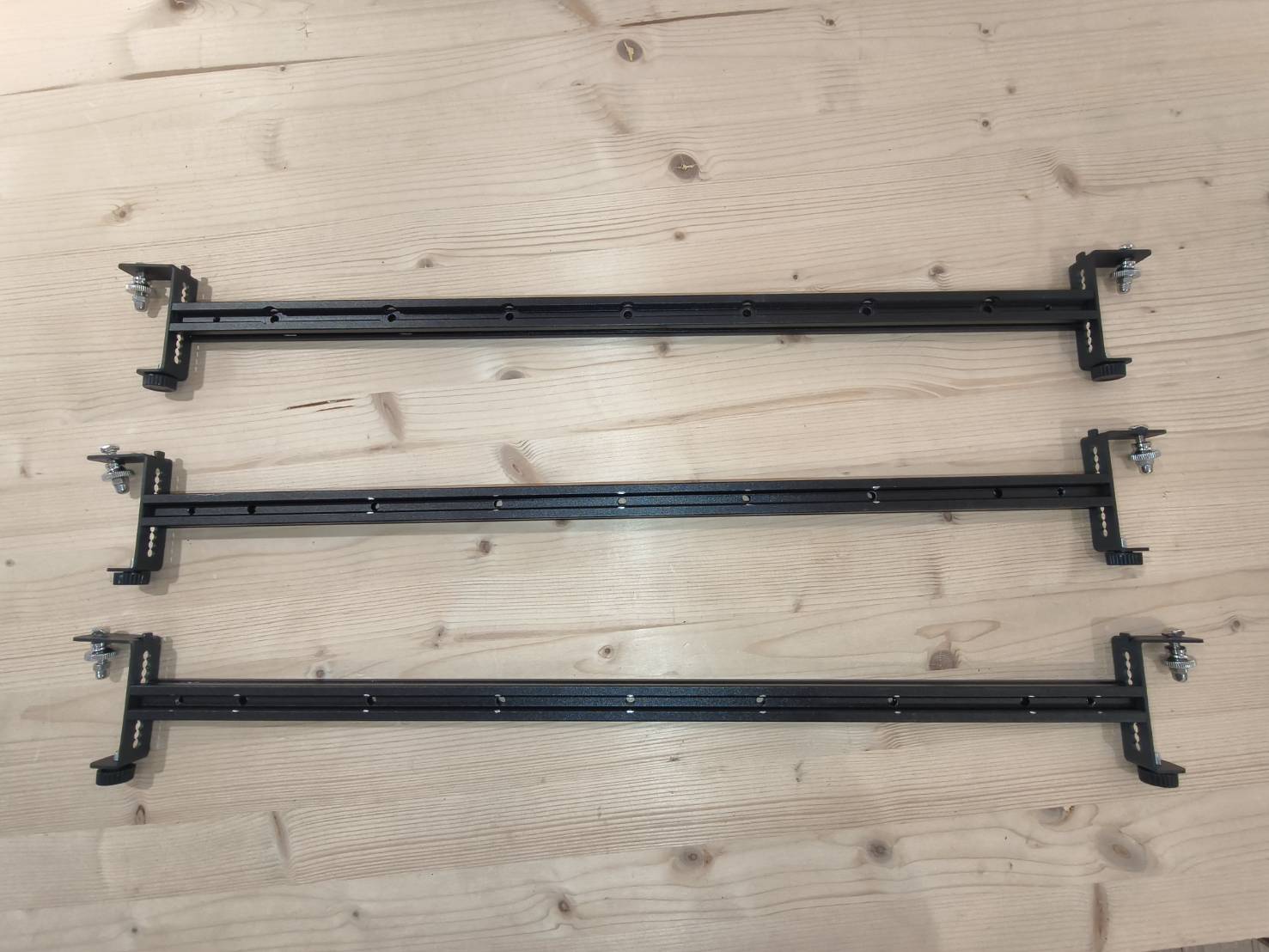

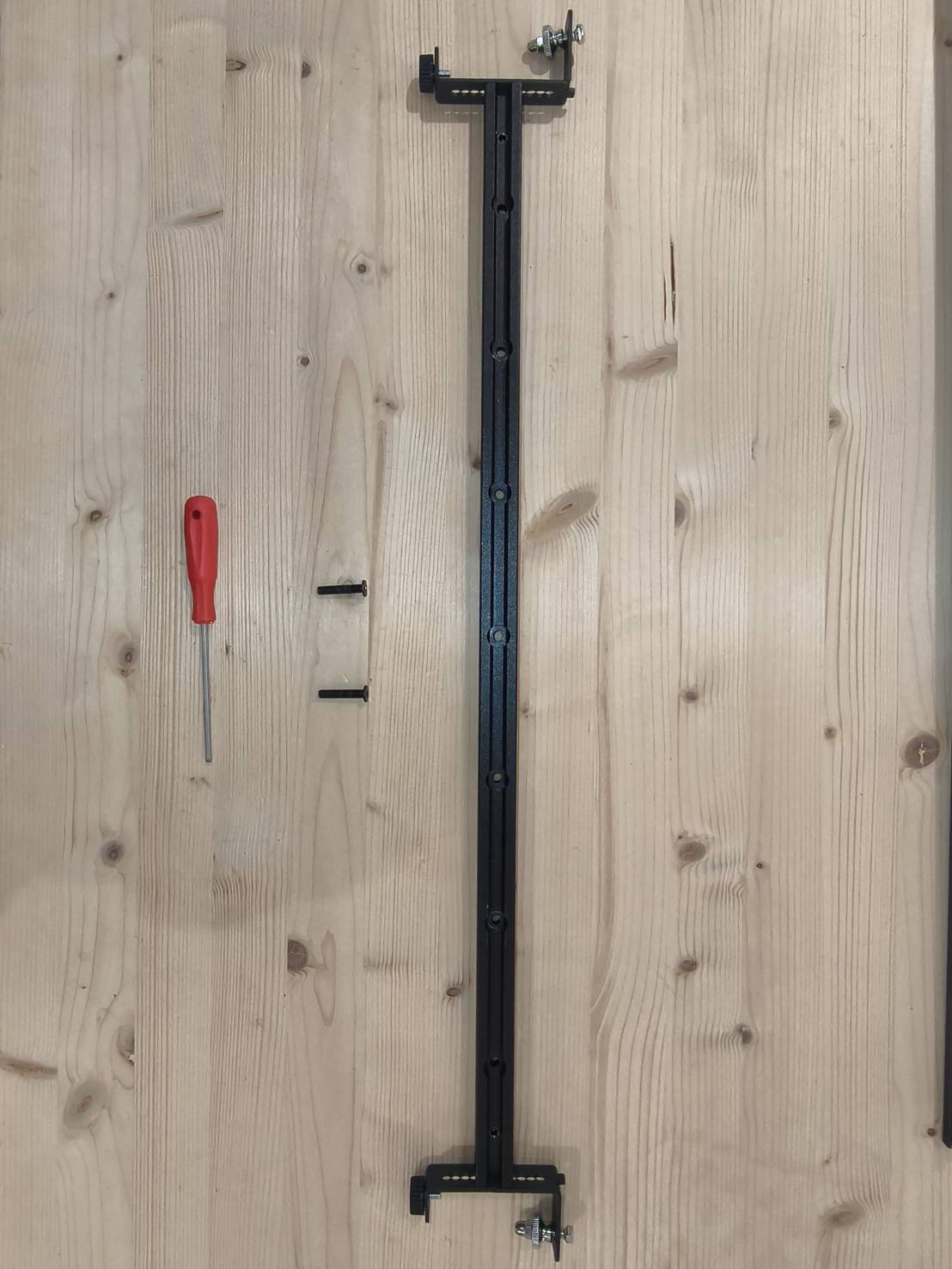

Localice 3 vigas de fijación de riel (sin rodillos blancos), 6 elevadores de riel y 6 tornillos cortos (tornillos M5*6).
Tenga en cuenta que las vigas de fijación de riel no tienen rodillos blancos y los orificios de los tornillos tienen un borde superior ensanchado.
Utilice los tornillos cortos para instalar los elevadores de riel en ambos lados de cada viga de fijación de riel. Debería terminar con 3 conjuntos de ensamblajes de viga de fijación de riel + elevador de riel.
Recomendamos fijar todos los elevadores de riel al orificio marcado con "5", que es el orificio central.
El método de instalación es el siguiente:
Asegúrese de que cuando la viga de fijación del riel esté en posición vertical, los orificios de los tornillos estén en los laterales, no en la parte superior o inferior.
Si los agujeros no están en los laterales, afloje los tornillos, gire el elevador del carril y vuelva a apretarlos.
Paso F11

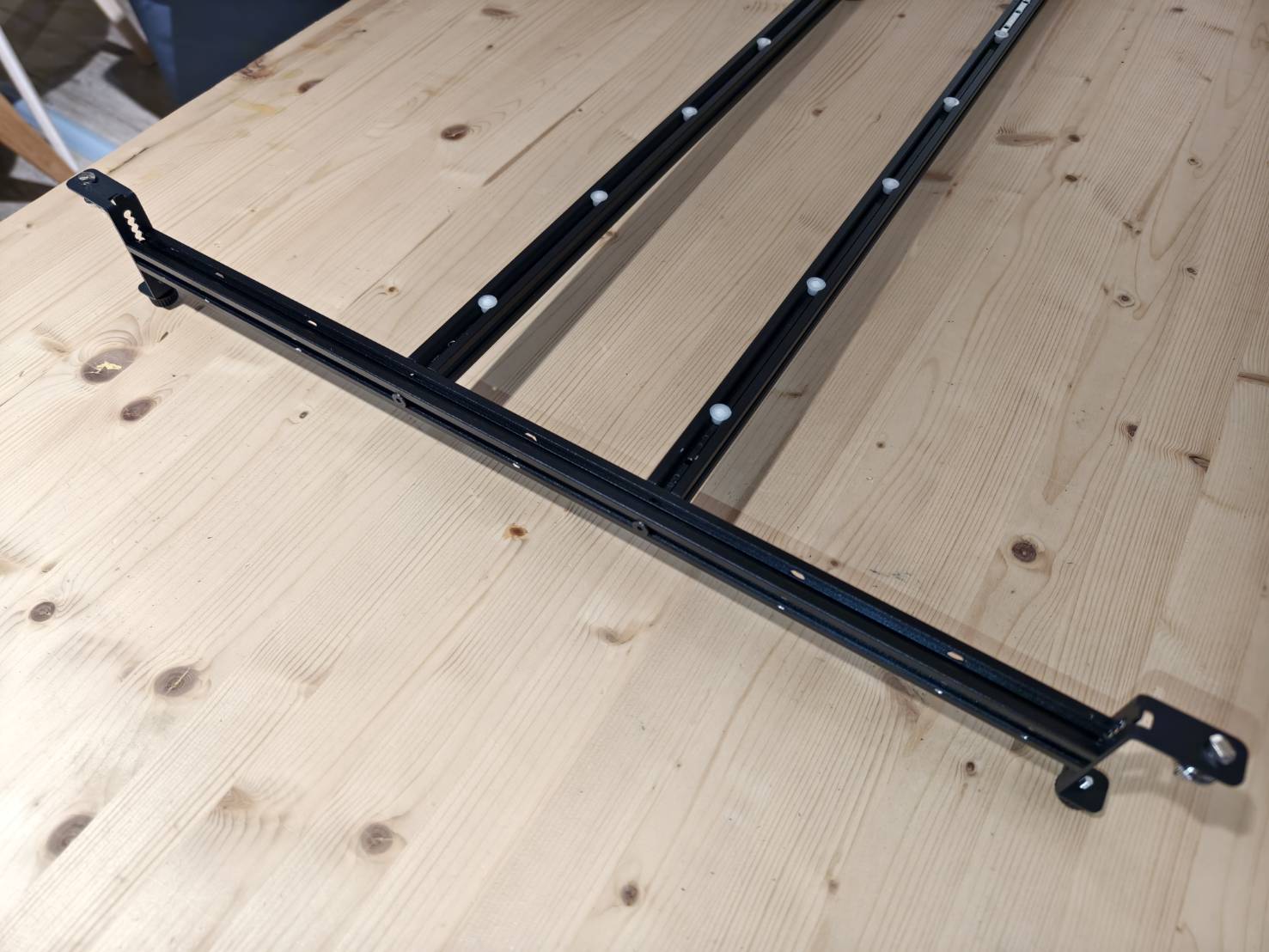

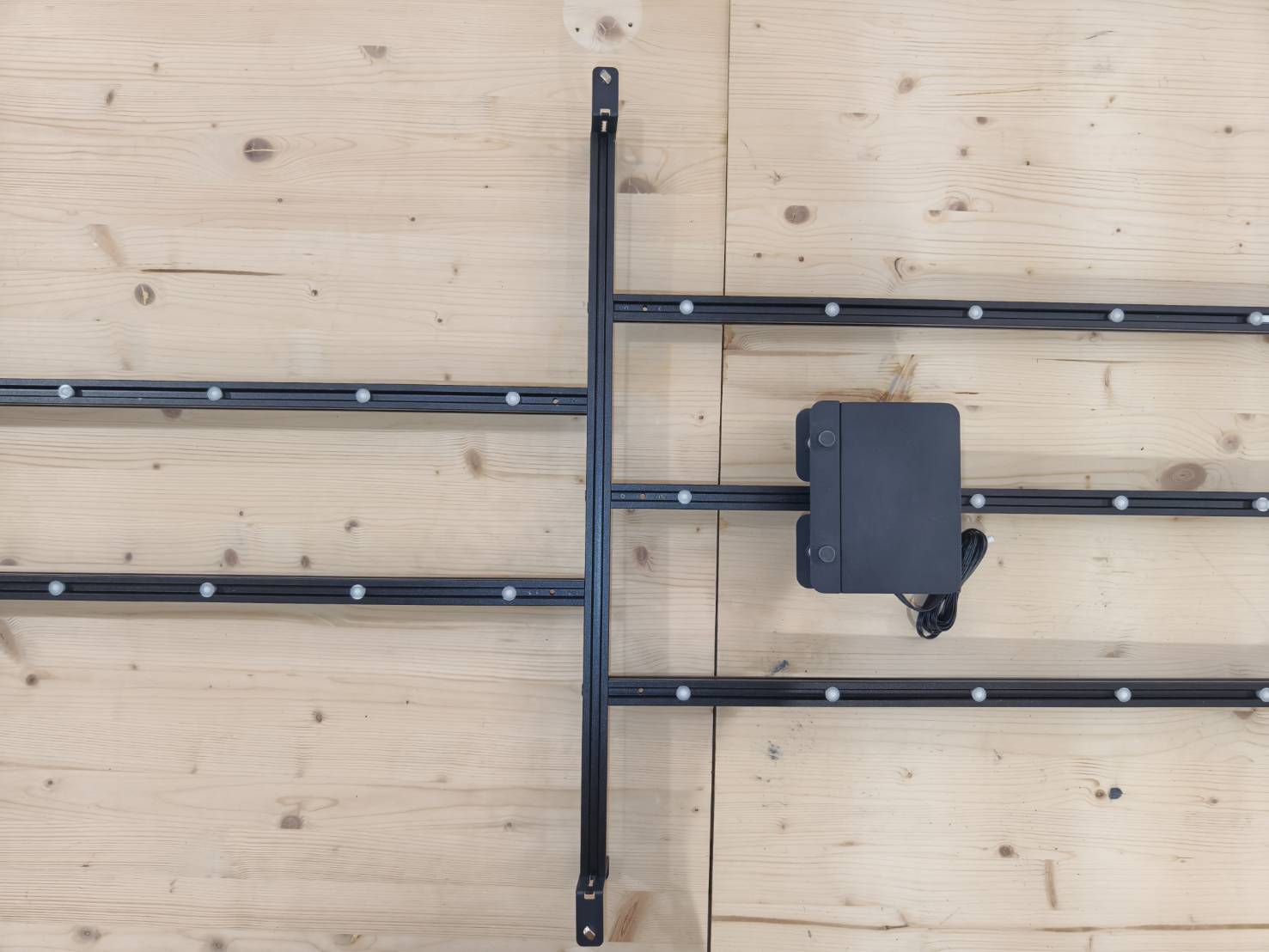

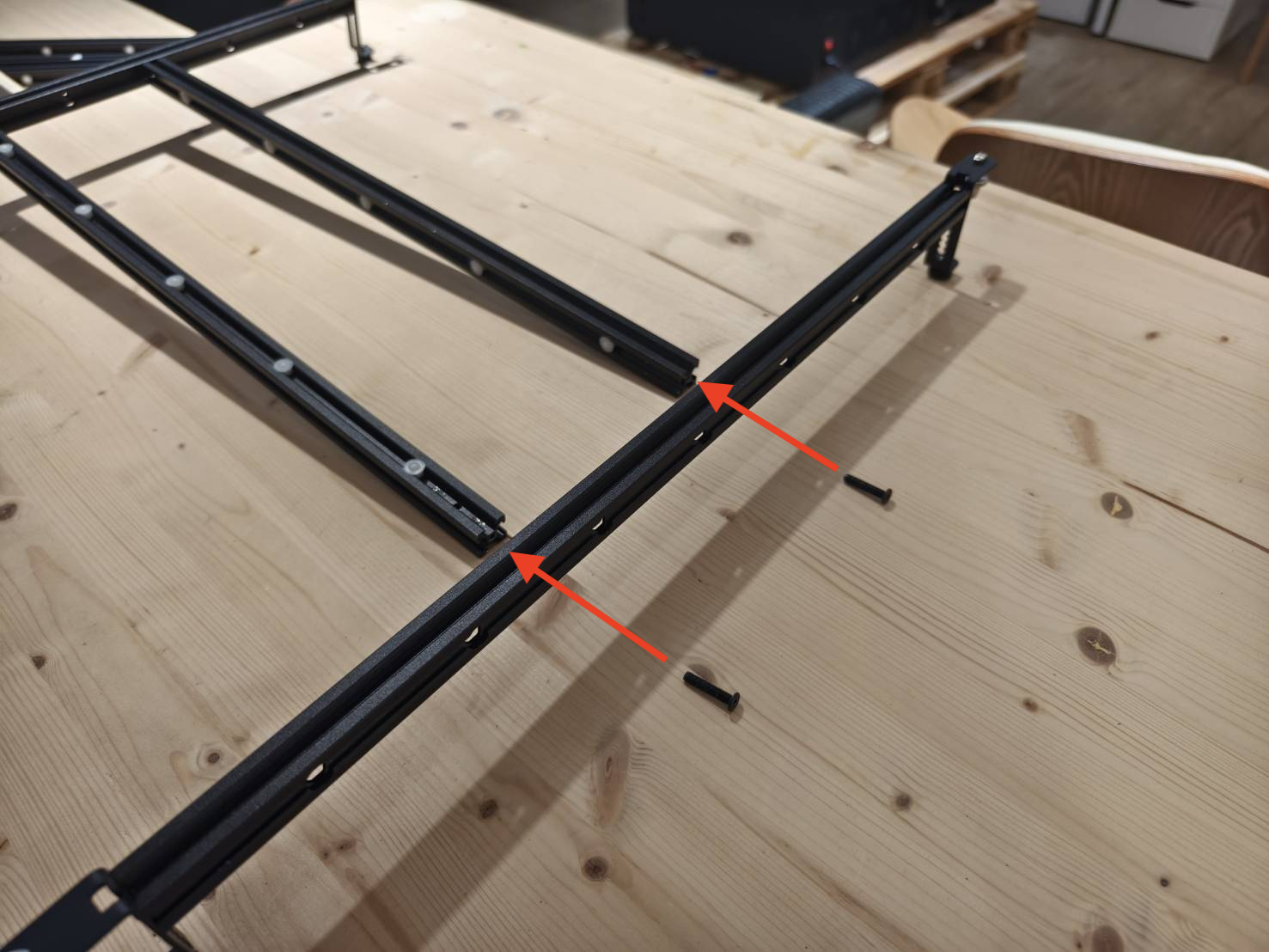

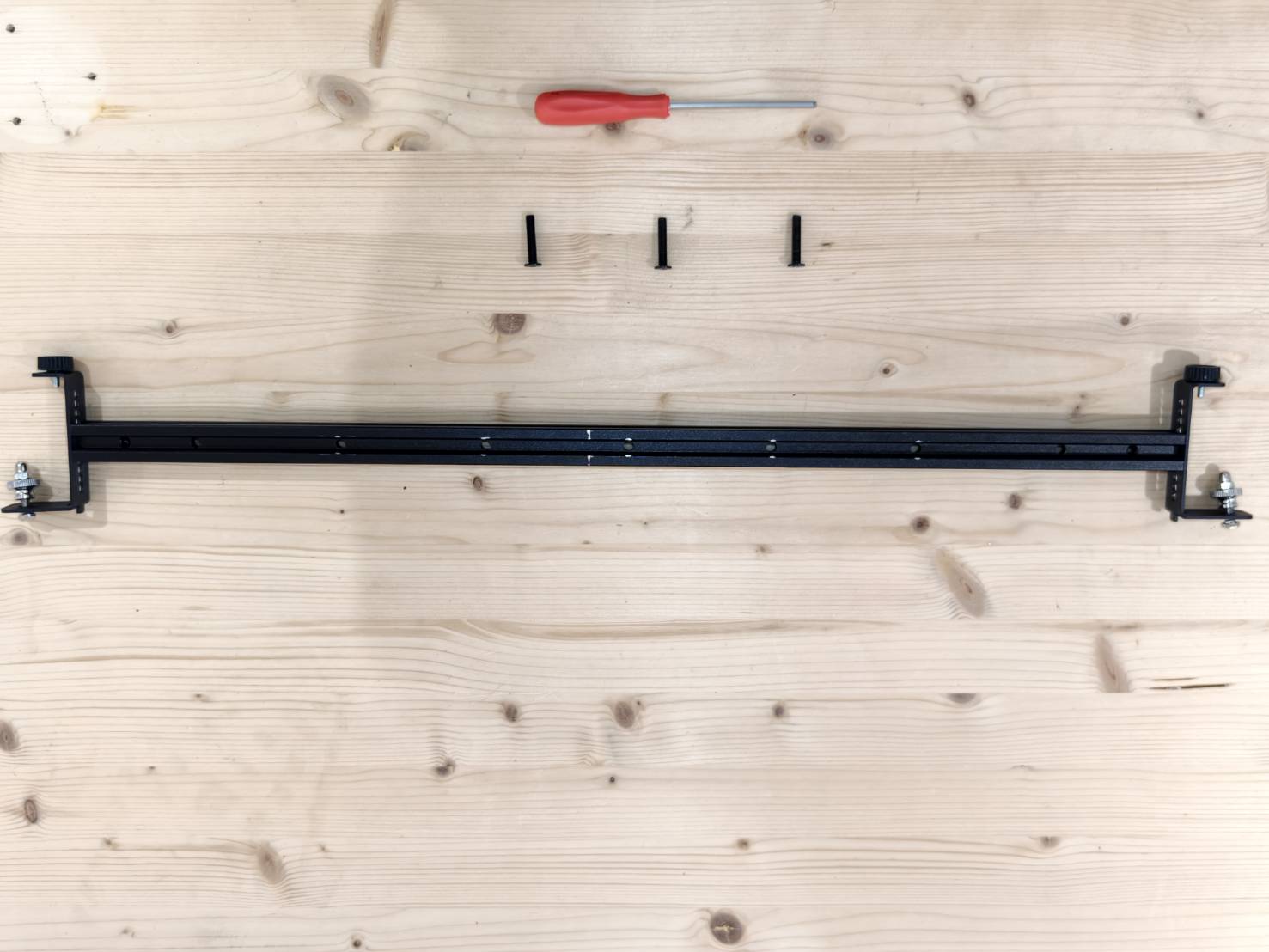

Prepare 2 carriles extendidos, 1 conjunto de viga de fijación de carril + elevador y 2 tornillos largos (M5x22).
Monte los carriles en la viga de fijación a ambos lados del orificio central del tornillo, como se muestra en la imagen.
(Durante la instalación, asegúrese de que las patas de goma negras de la viga estén orientadas hacia abajo y las ruedas de bolas blancas de los carriles estén orientadas hacia arriba).
Paso F12
Prepare 1 juego de almohadillas para patas de viga de carril y 2 tornillos largos (M5x22).
Instale en el lado opuesto para fijarlo, con las almohadillas negras de la viga del carril orientadas hacia abajo.
Paso F13

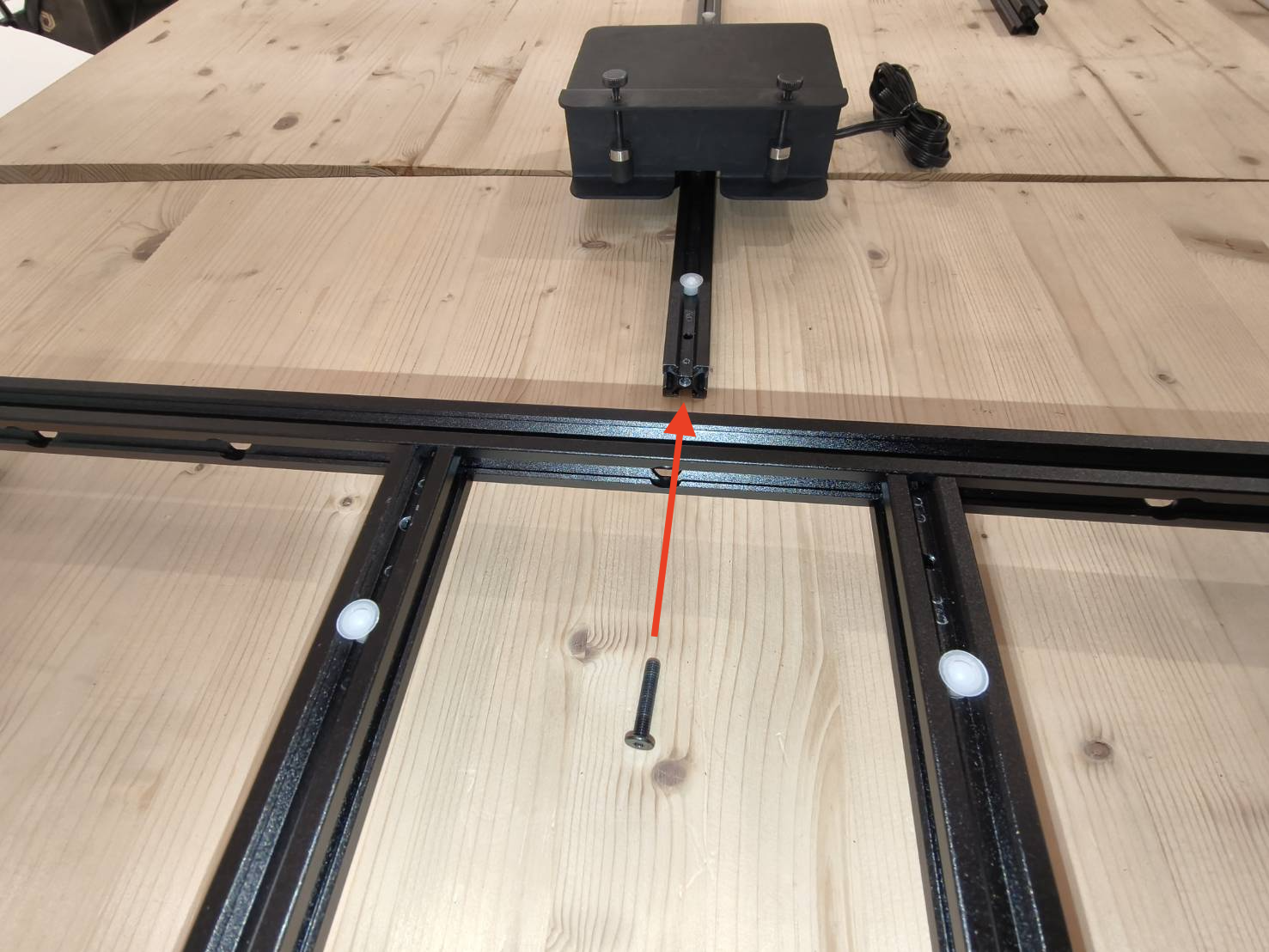

Prepare el conjunto del alimentador de carril y un tornillo largo (M5x22).
Instale el alimentador en un lado de la viga del carril, asegurándose de que las ruedas de bolas blancas del carril estén orientadas hacia arriba.
Paso F14

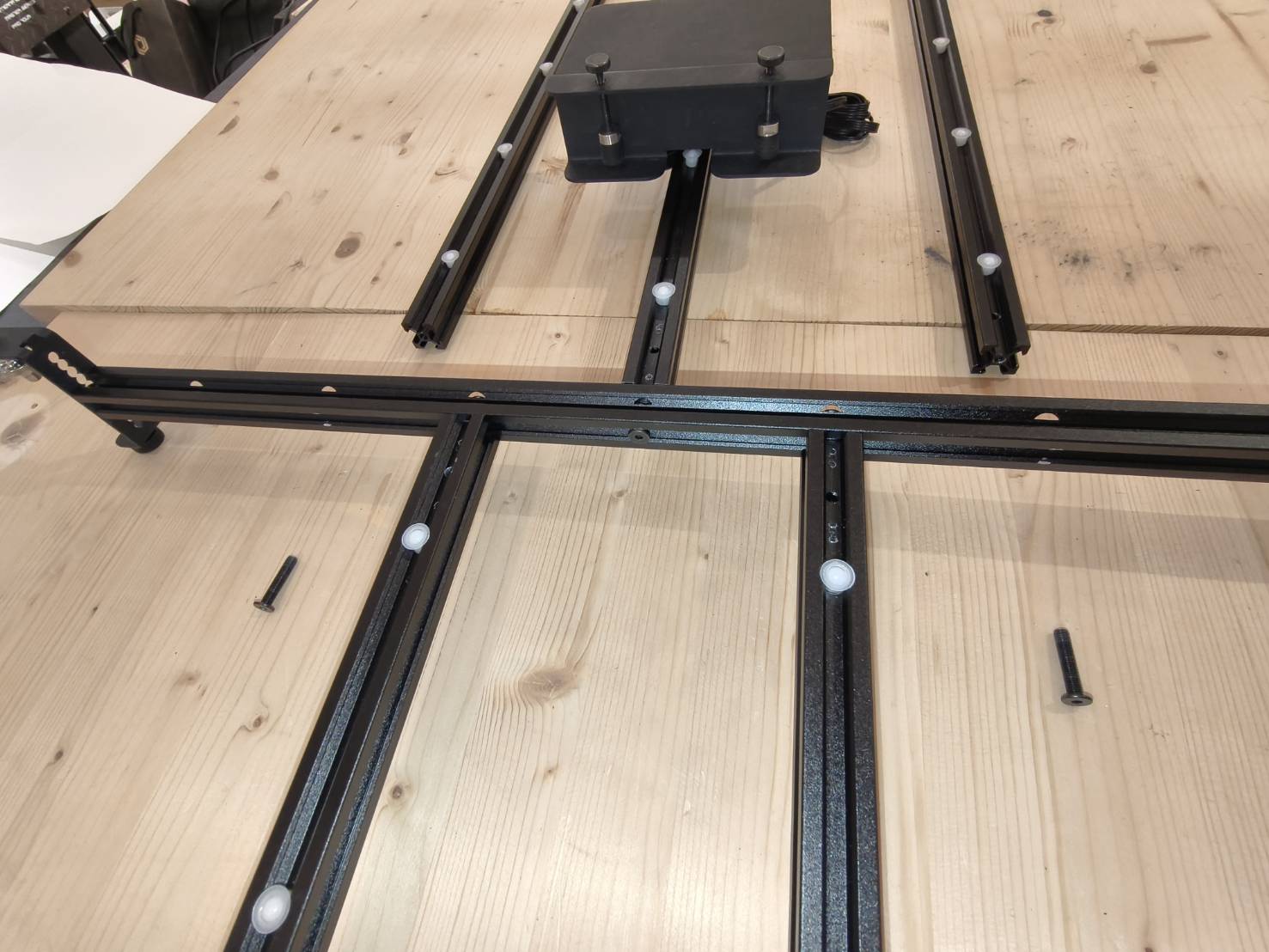

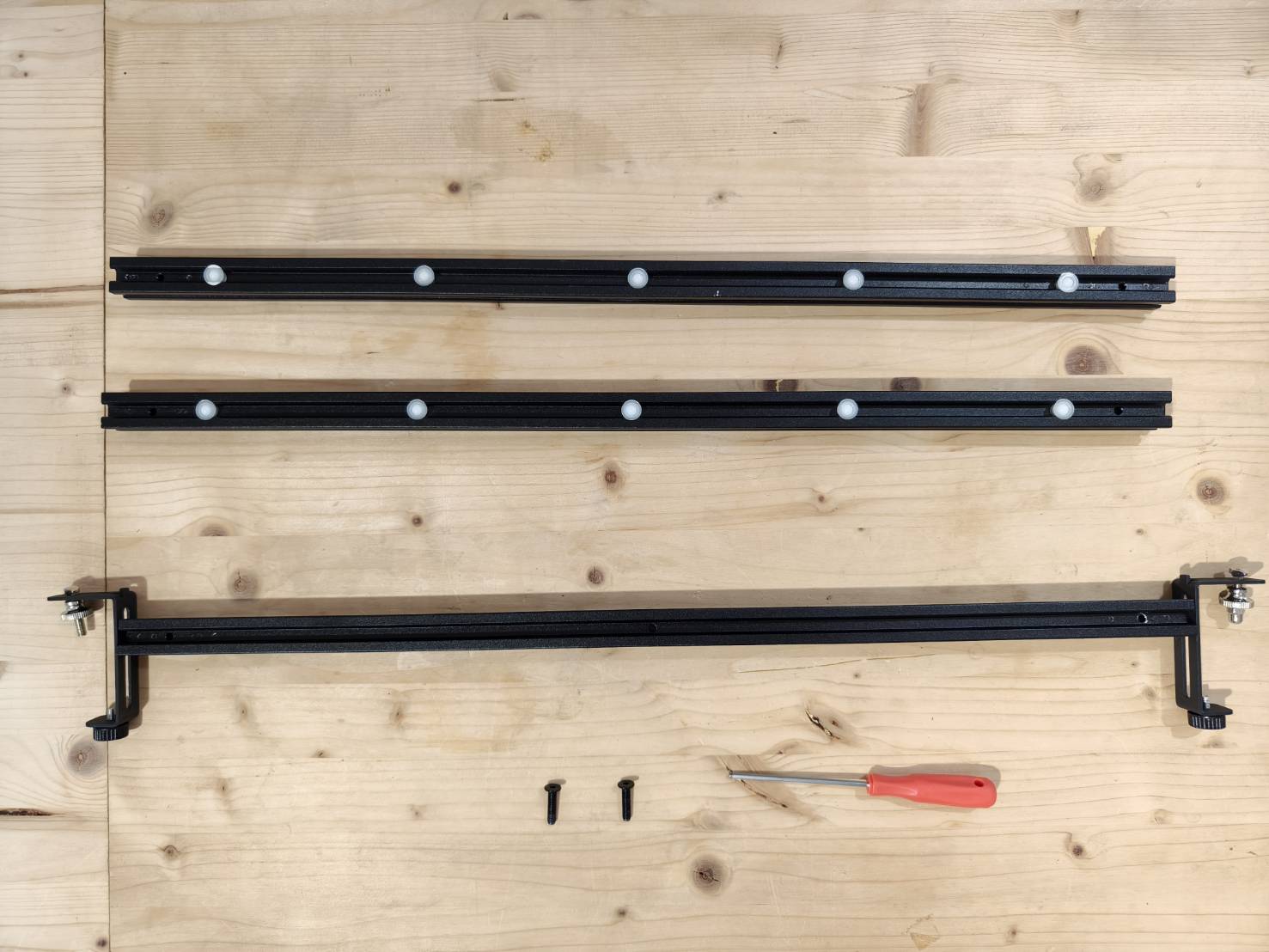

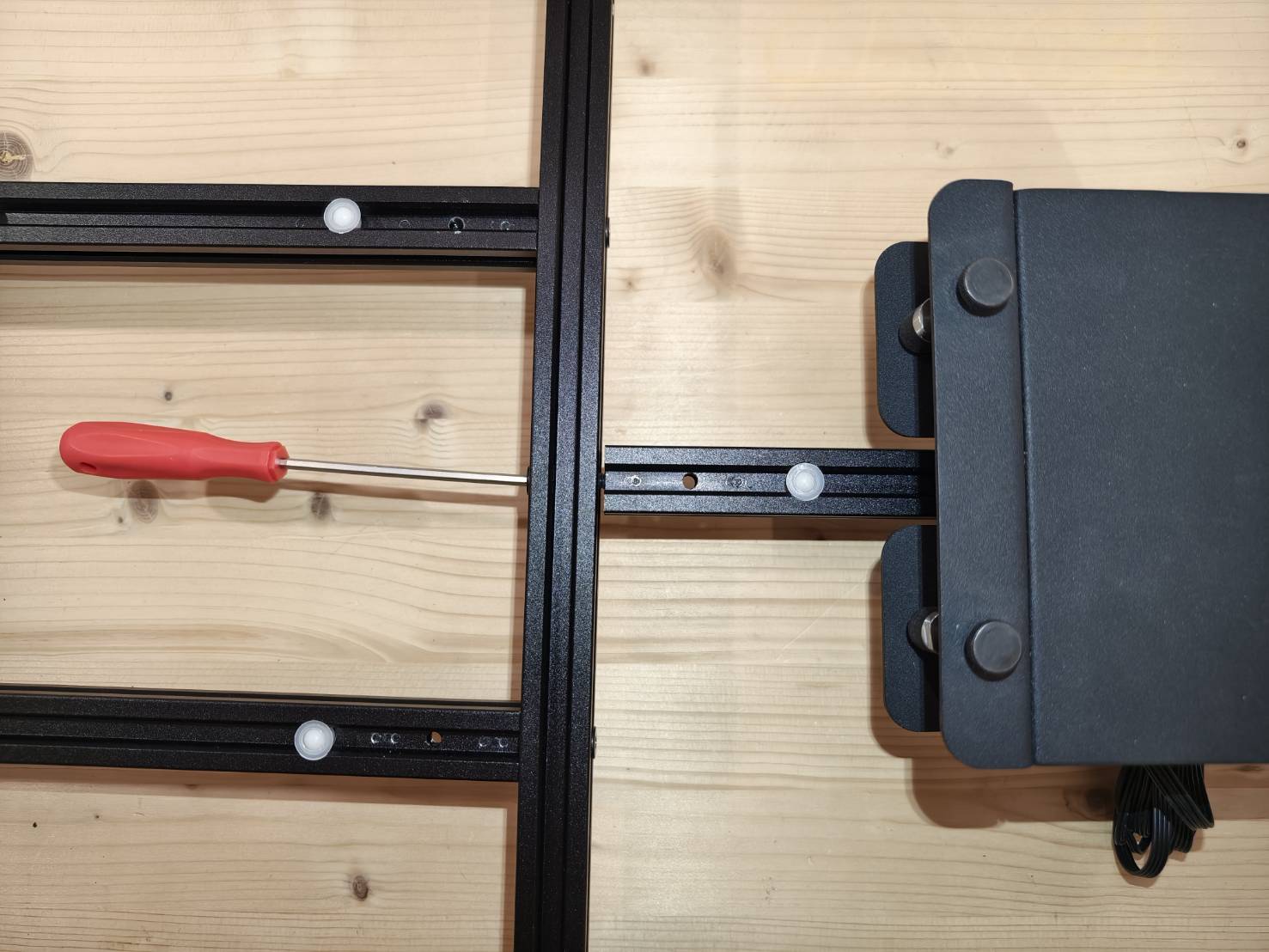

Prepare dos carriles extendidos (x2) y dos tornillos largos (M5x22) (x2).
Instale los carriles en el travesaño, a ambos lados del alimentador, asegurándose de que las ruedas de bolas blancas estén orientadas hacia arriba.
Paso F15
Prepare el conjunto de la almohadilla para patas del travesaño y 3 tornillos largos (M5x22).
Primero, gire la viga de modo que, al colocarla en posición vertical, la dirección de los orificios de los tornillos quede hacia arriba.

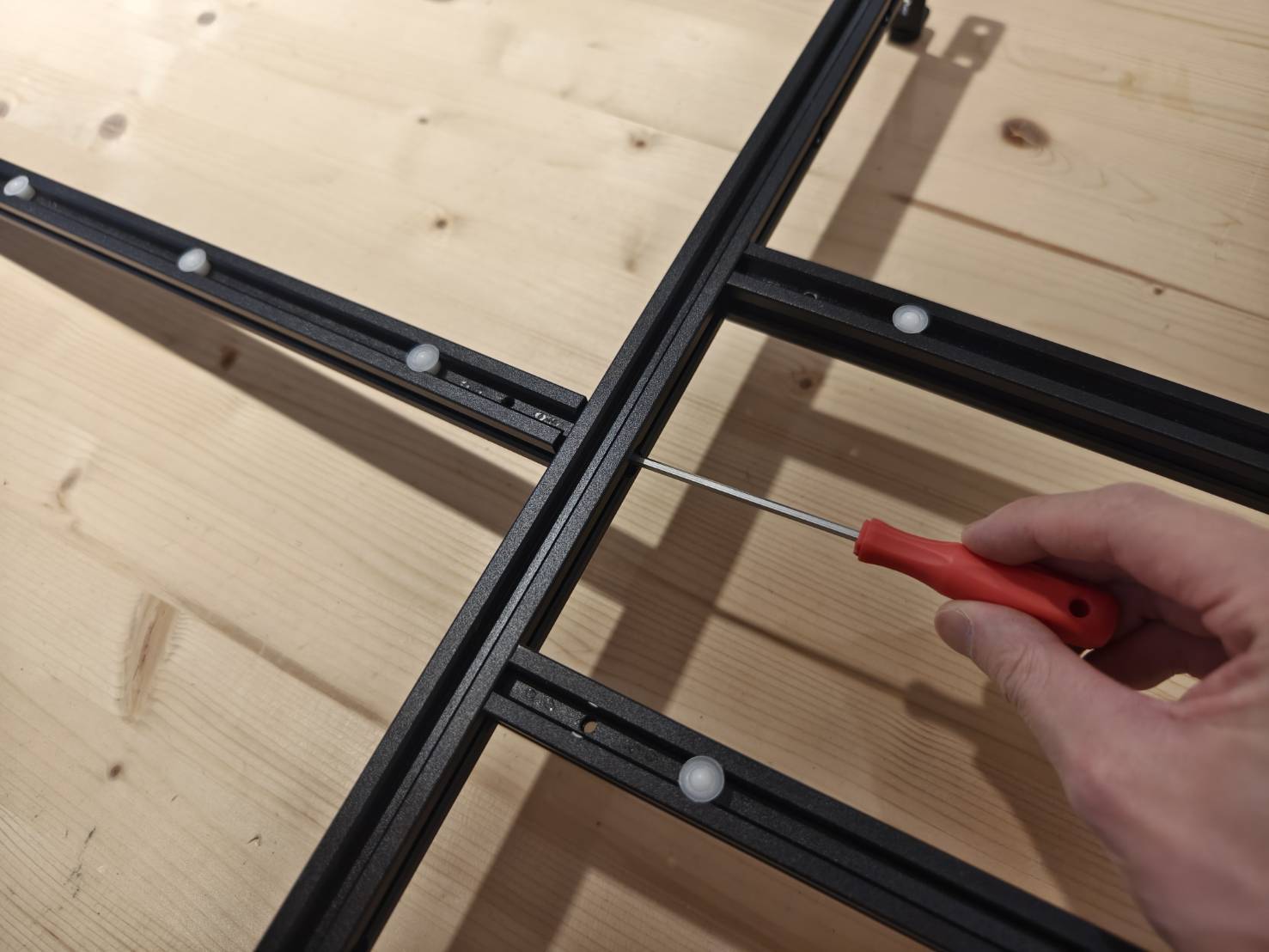

Instale la viga debajo del carril, y apriete los tornillos desde abajo hacia arriba.
Paso F16
Retire la abrazadera de la correa.
Paso F17

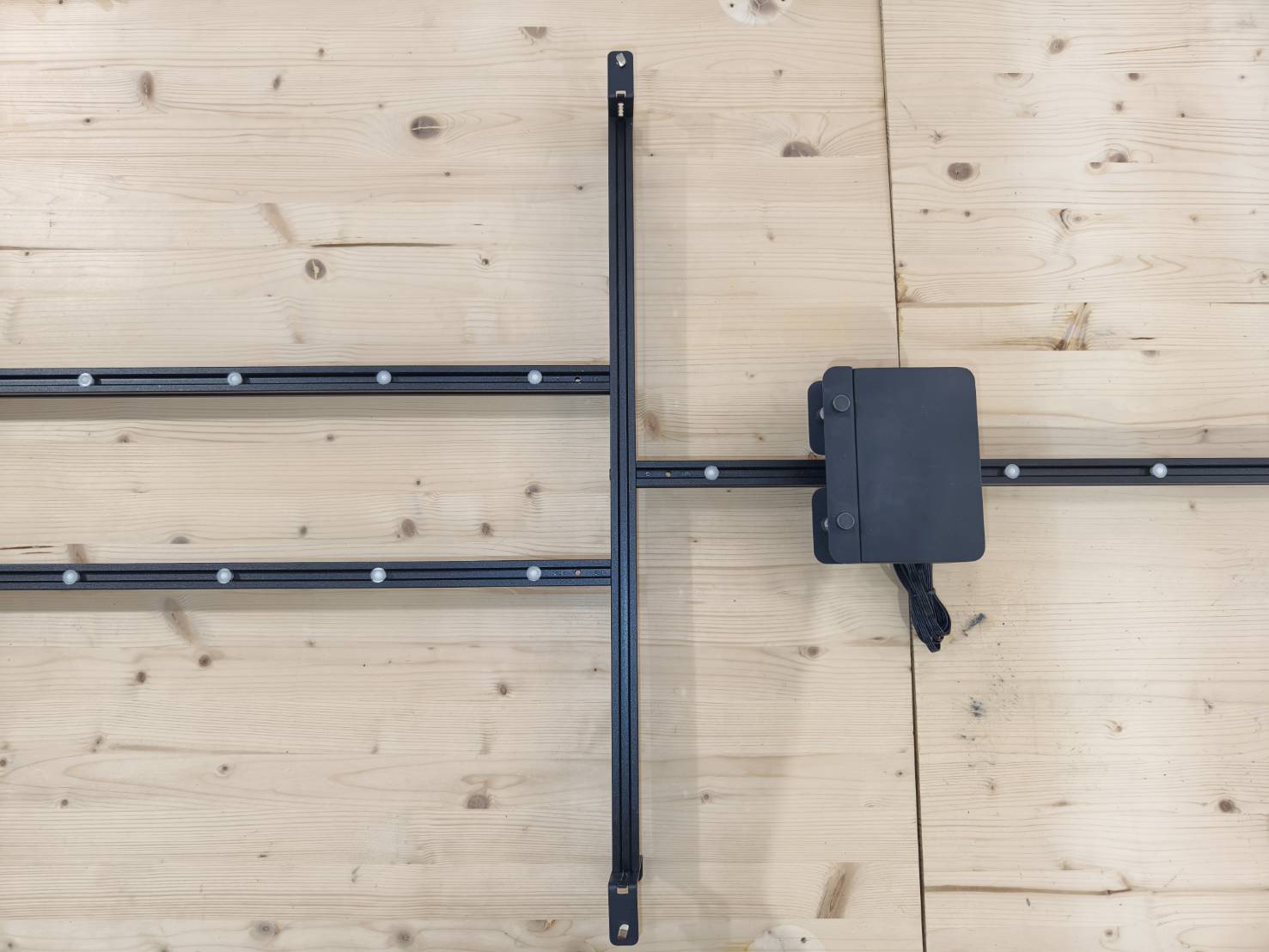

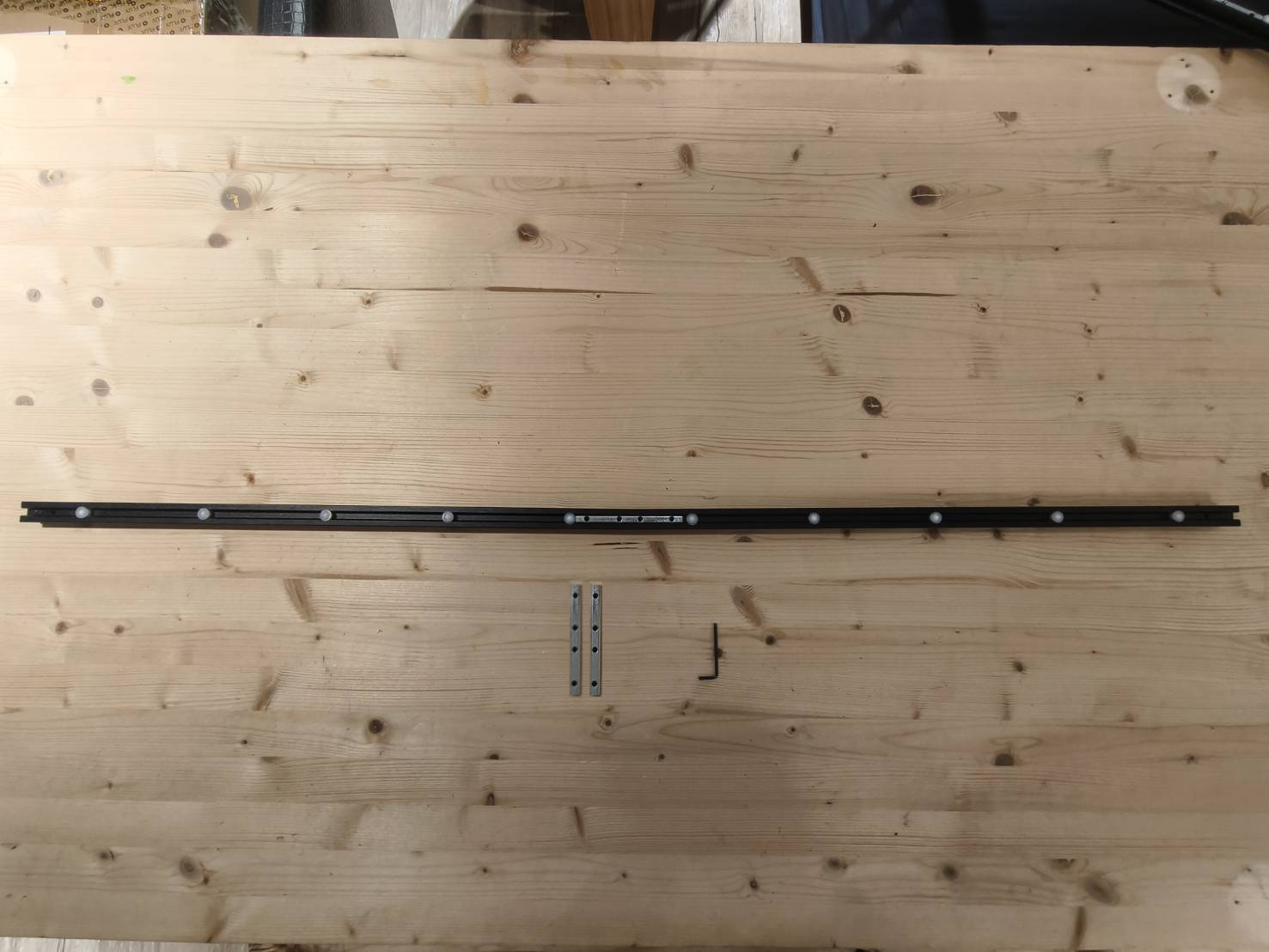

Prepare 1 carril de extensión y 2 conectores de carril.
Conecte el carril al carril principal y extiéndalo hacia atrás.

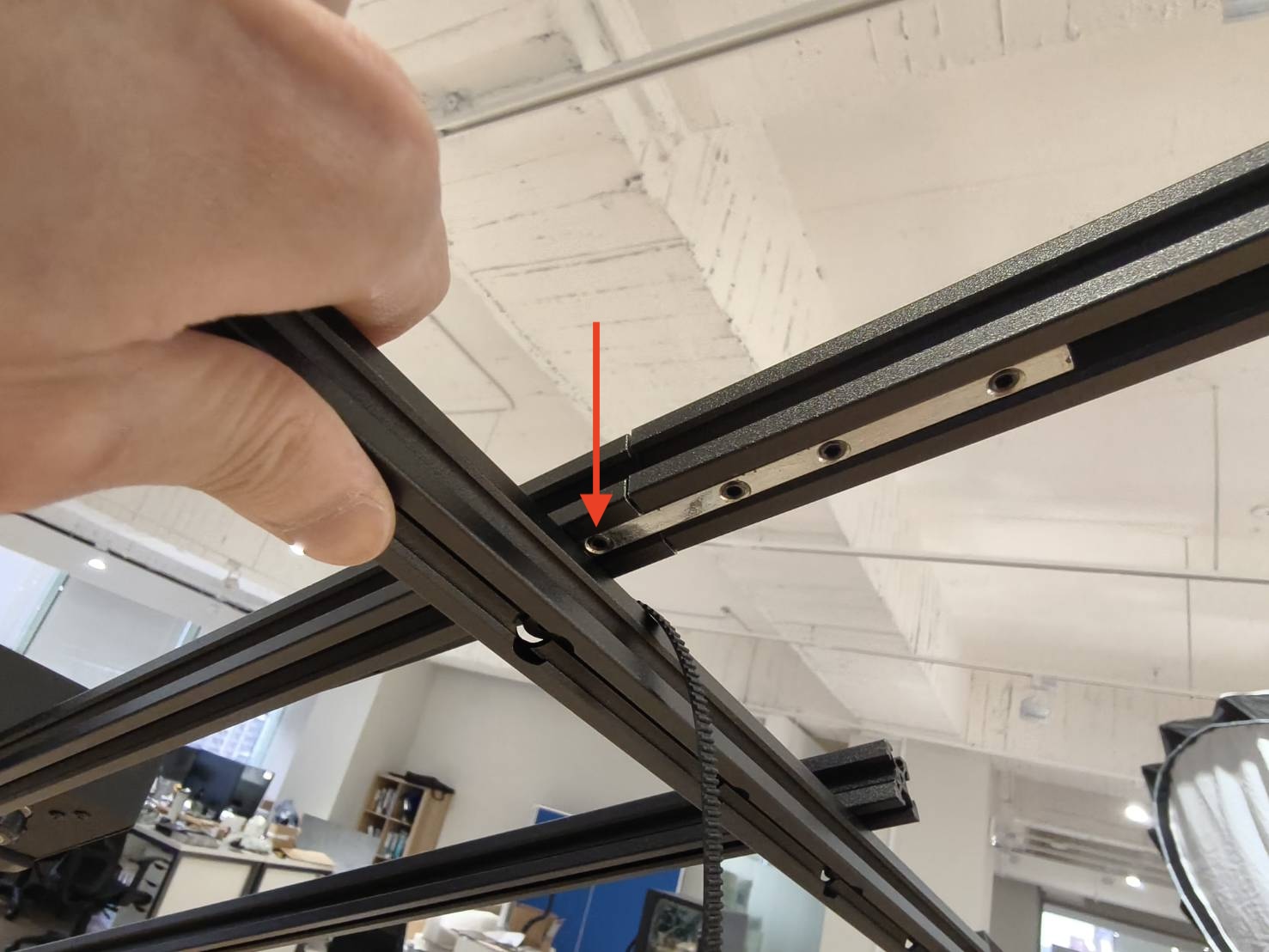

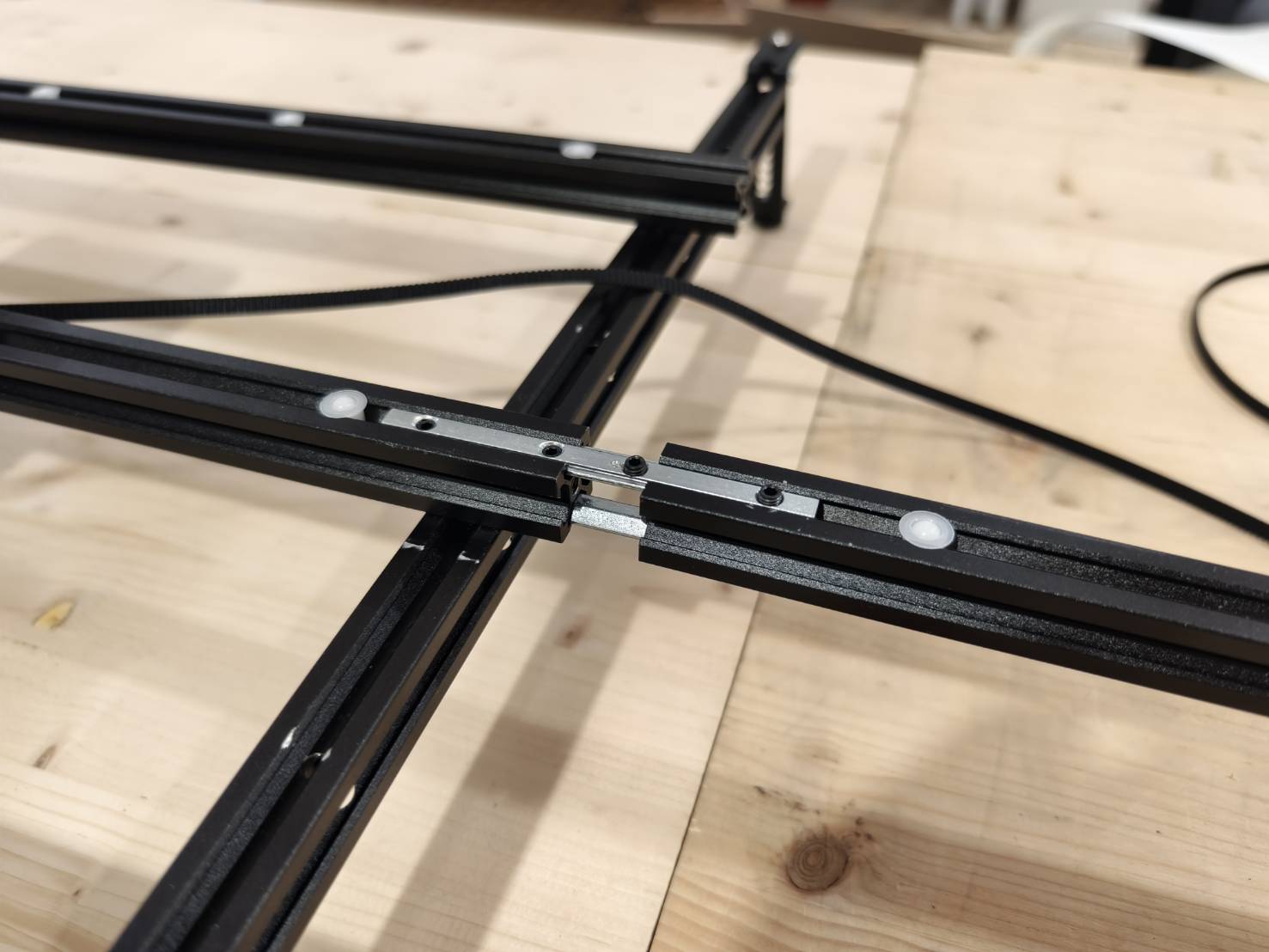

Los tornillos del conector en la parte inferior están bloqueados por los tornillos de la viga, por lo que no se pueden atornillar completamente. Por tanto, solo es necesario apretar tres tornillos.
Paso F18
Localice la abrazadera de la correa que se retiró anteriormente.
Utilice la abrazadera para asegurar la correa, asegurándose de que la dirección sea correcta, con el lado dentado hacia el interior.
Paso F19
Prepare 1 elevador de carril y 1 tornillo mediano (M5*12).
A continuación, instale el elevador de carril en la parte trasera del carril.
Paso F20

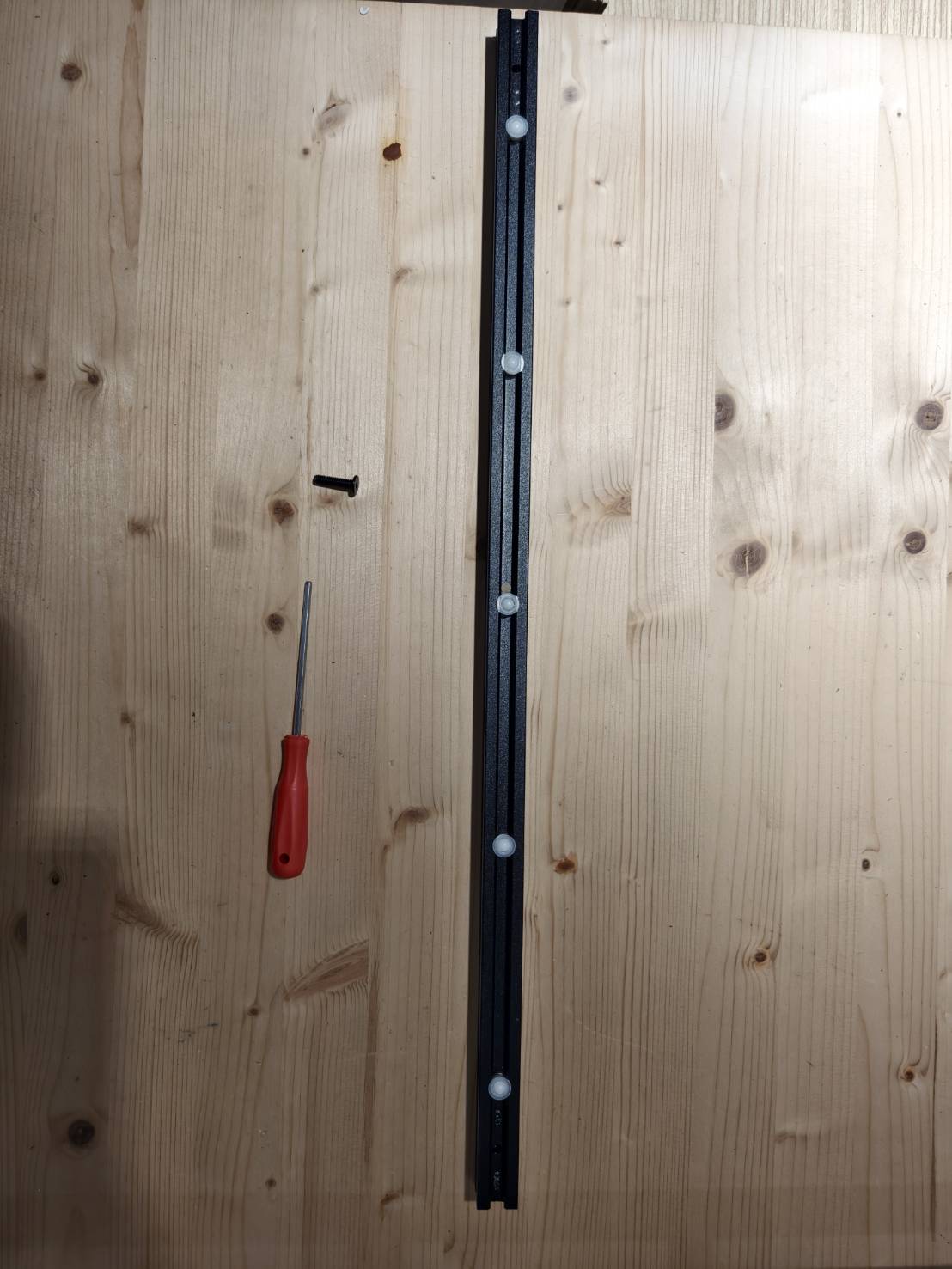

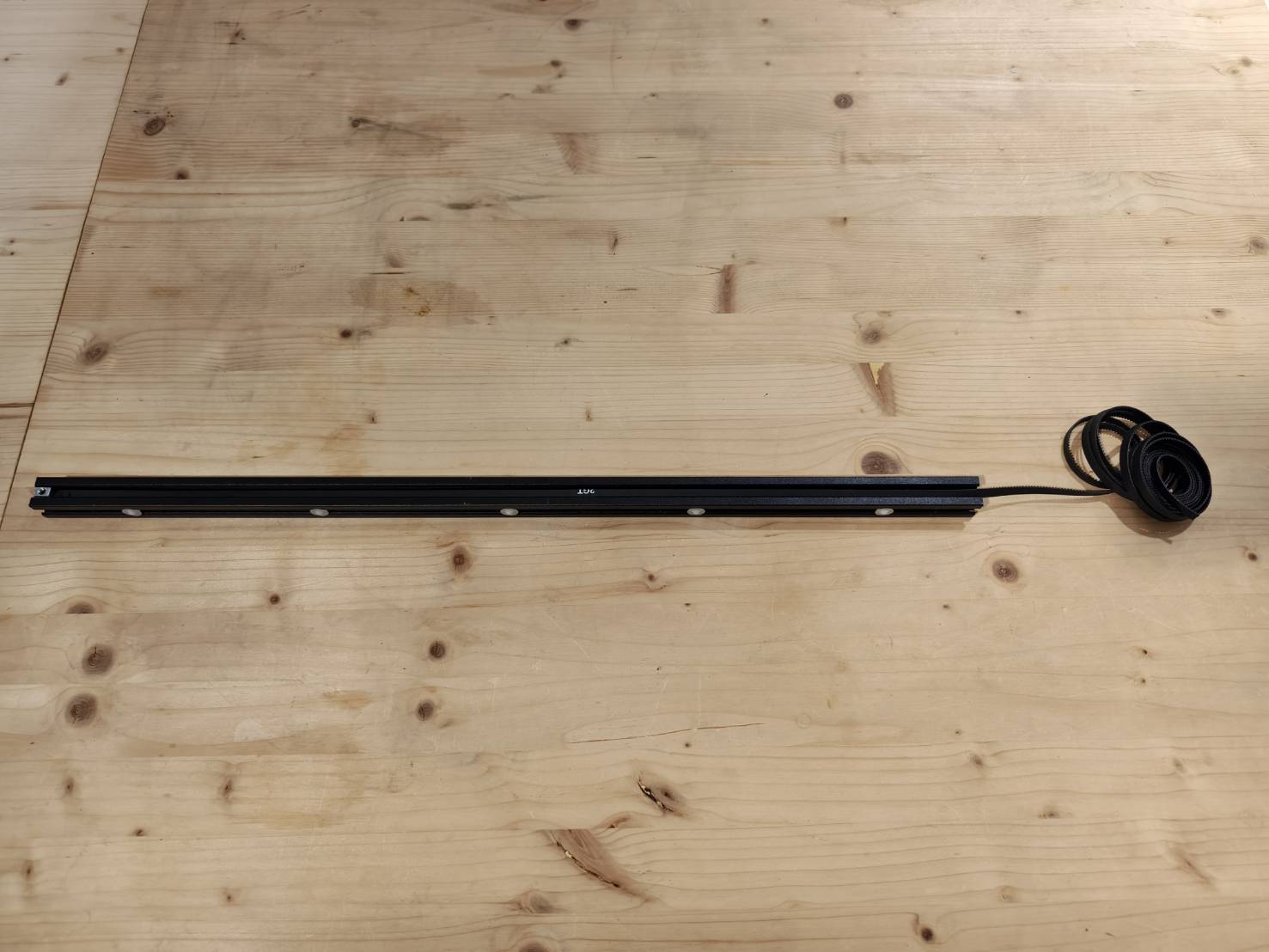

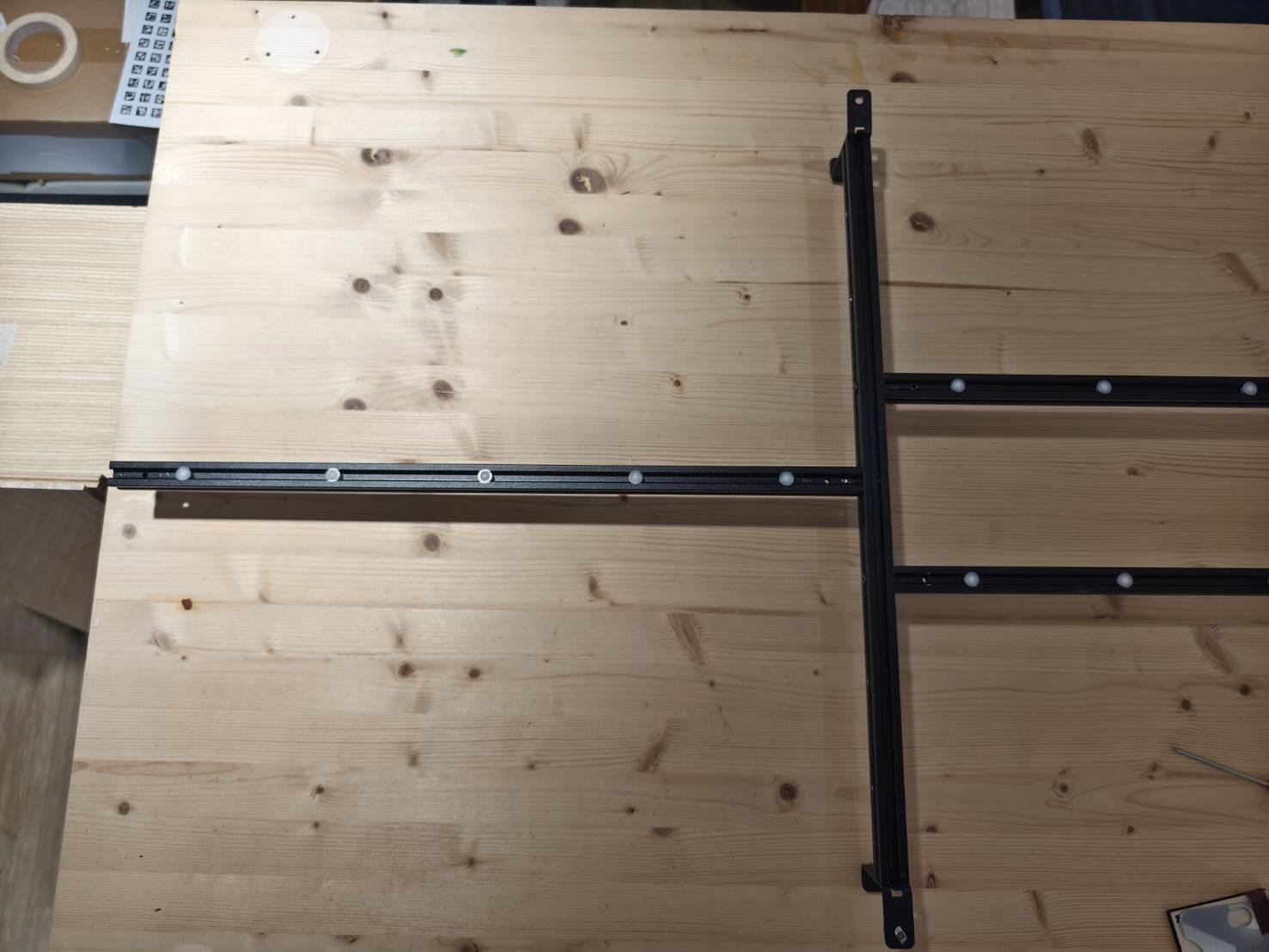

Prepare 1 carril y 1 tornillo largo (M5*22).
A continuación, instale el carril en la parte trasera (el extremo con los dos carriles).
Paso F21

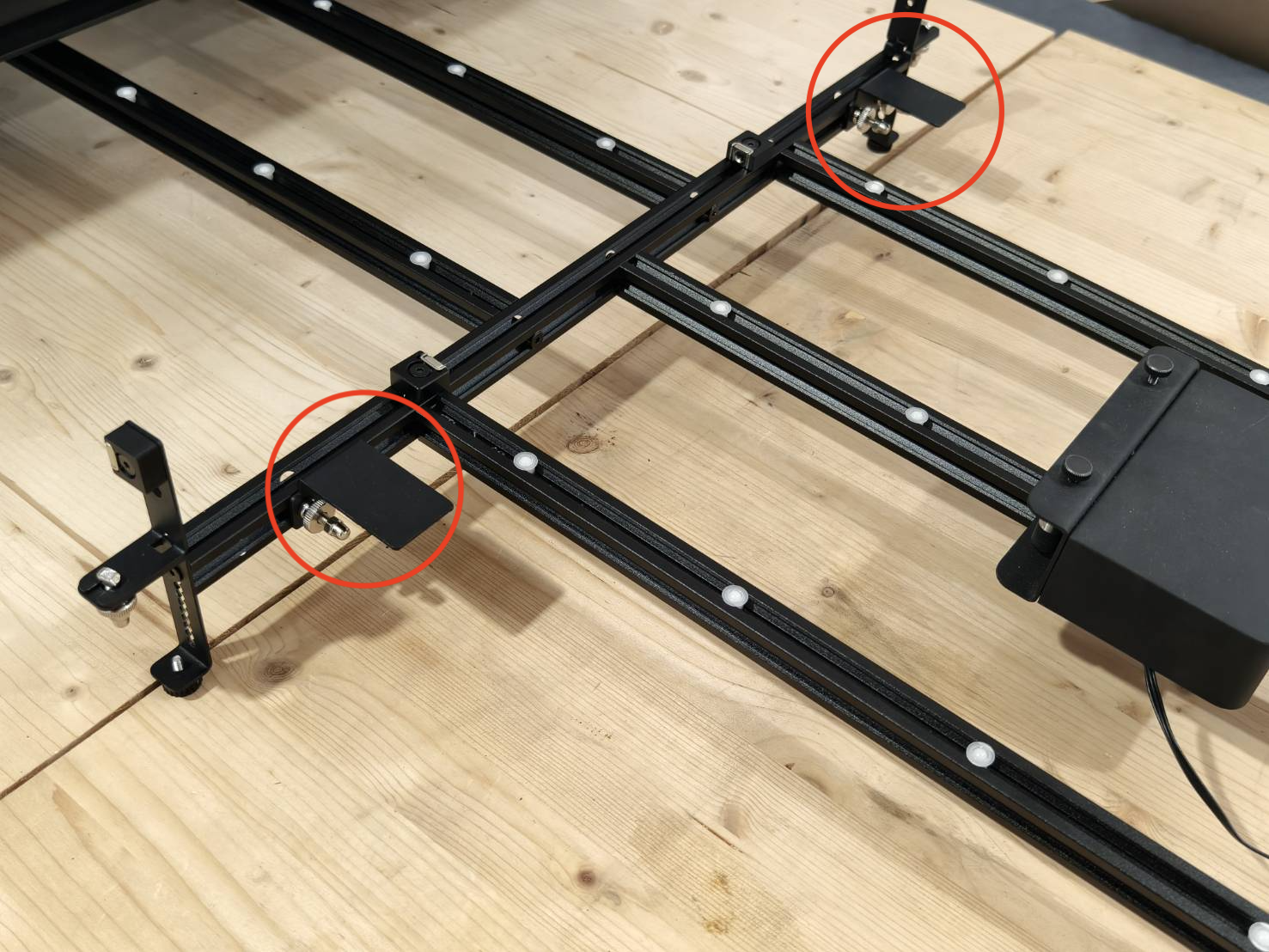

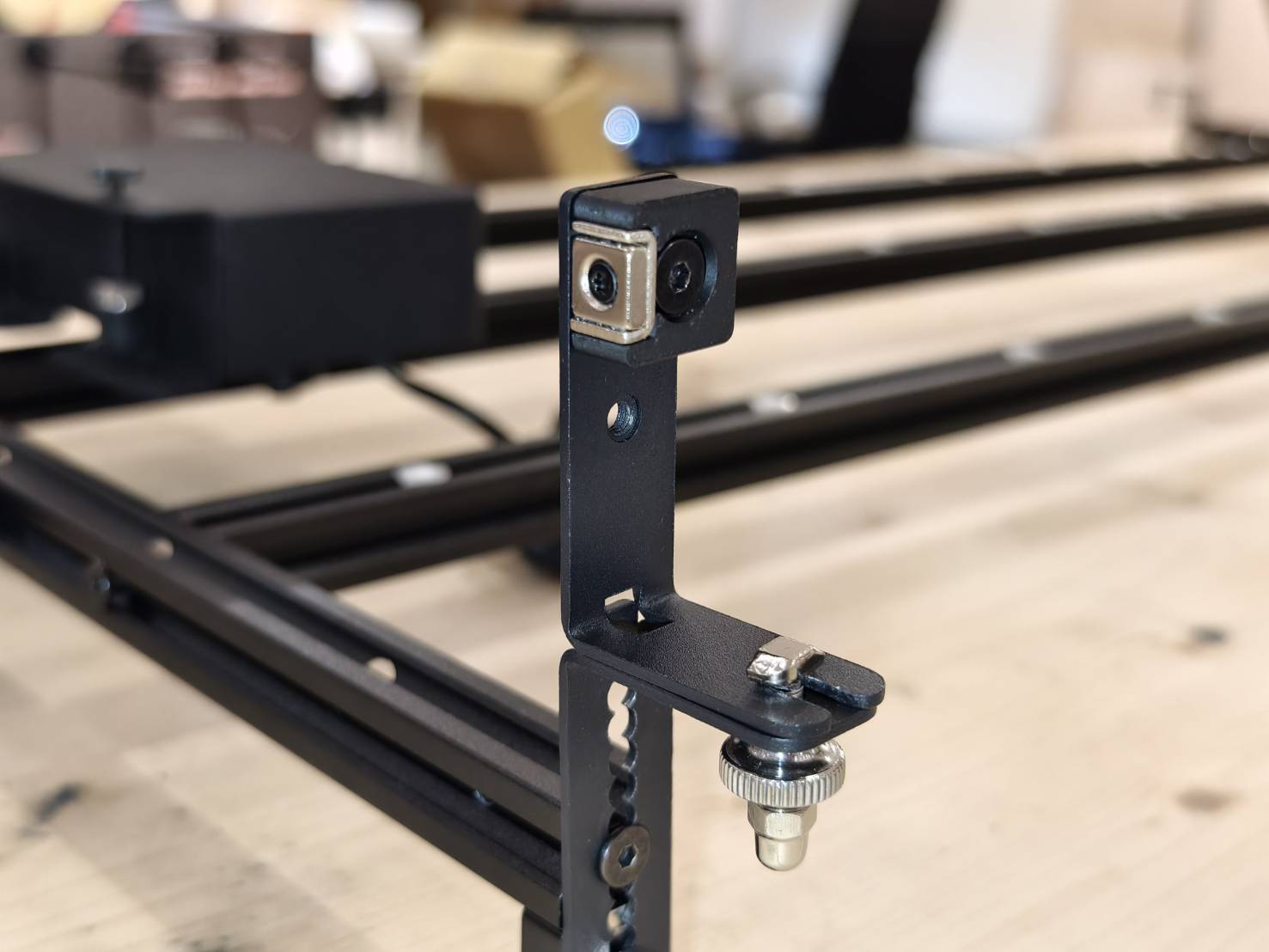

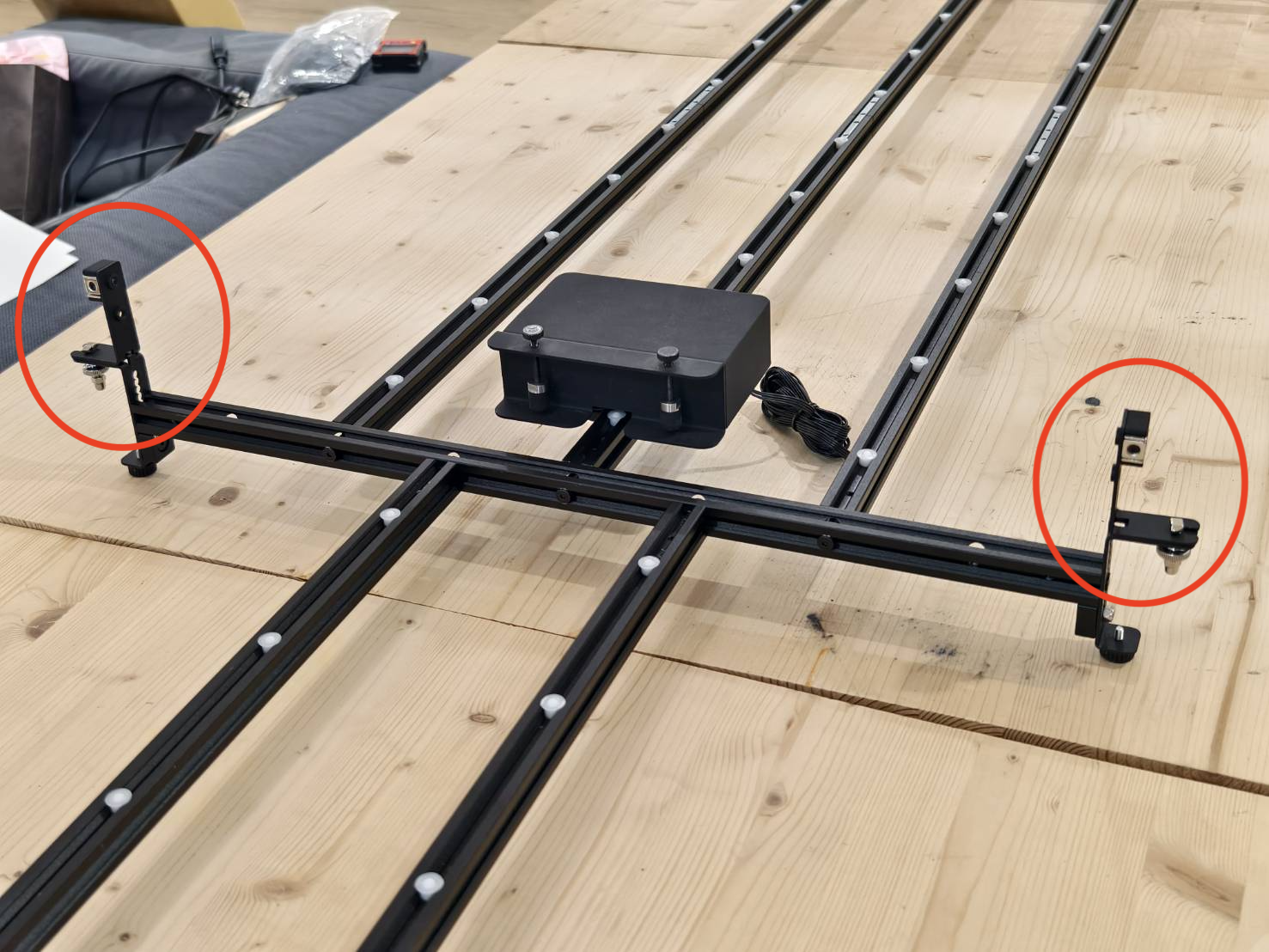

Localice 2 imanes de carril, 2 soportes de posicionamiento en forma de L y 2 tornillos medianos (M5*12).

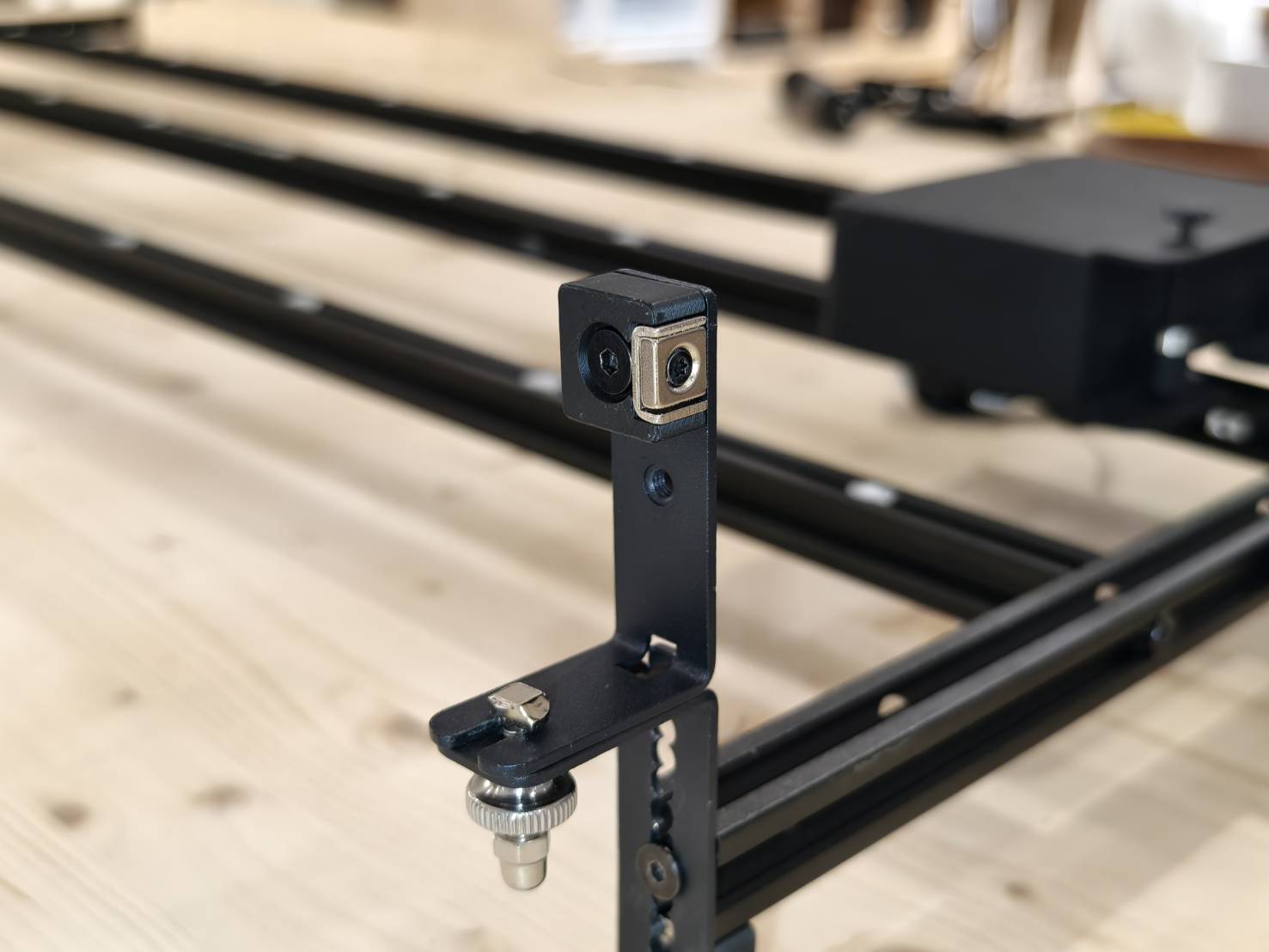

Instale los imanes de carril en los soportes de posicionamiento en forma de L, con el lado plateado del imán orientado hacia la izquierda. Coloque un imán en cada soporte.
El lado plateado de los imanes de carril debe estar orientado hacia el exterior en cada lado.
Paso F22
Instale el conjunto de soporte de posicionamiento en forma de L e imán de carril (x2) en ambos lados de la viga central, y asegúrelos con los tornillos plateados apretados a mano.
(El lado plateado del imán debe estar orientado hacia el lado izquierdo, es decir, el lado con los dos carriles).
Paso F23

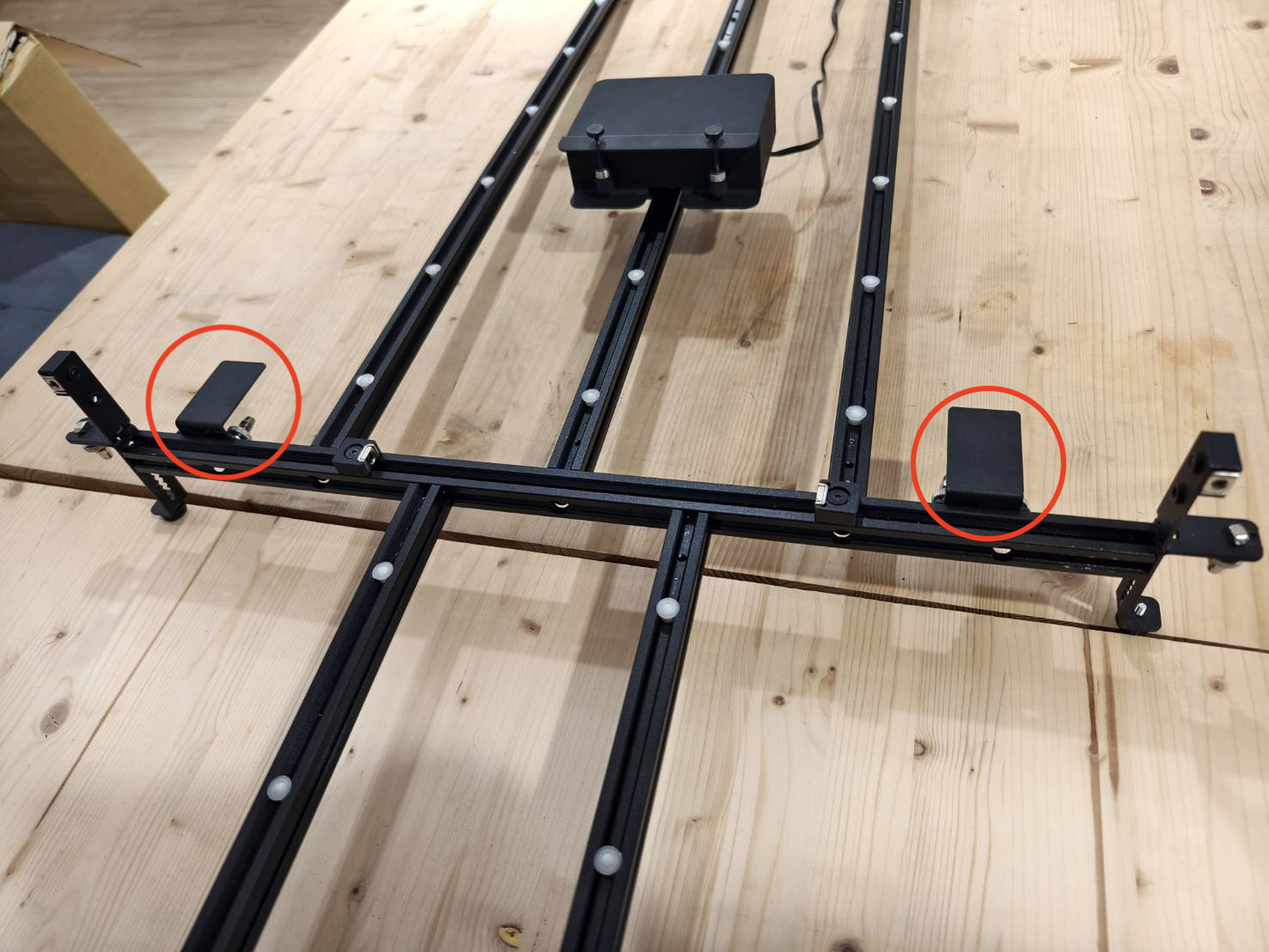

Localice 2 imanes de carril, 2 tornillos medianos (M5*12) y 2 tuercas en T.
Monte las tuercas y los tornillos, pero no los apriete completamente. Asegúrese de que los tornillos estén enroscados.
A continuación, instale los imanes de carril en la parte superior de la viga. Solo se requiere una fijación temporal, ya que su posición se ajustará en los pasos siguientes.
|
|
Si toda la estructura no está nivelada o la superficie de la mesa no es plana, puede ajustar la altura de los soportes elevadores.
Paso F24
Prepare dos plataformas de rodillos guía de borde.
Luego, instálelas en la viga de fijación del carril central, orientadas hacia atrás, hacia el lado del alimentador.
|
|
Las plataformas se pueden mover y es posible que sea necesario ajustarlas según el ancho de su material, lo cual se tratará más adelante en este artículo.
Paso F25

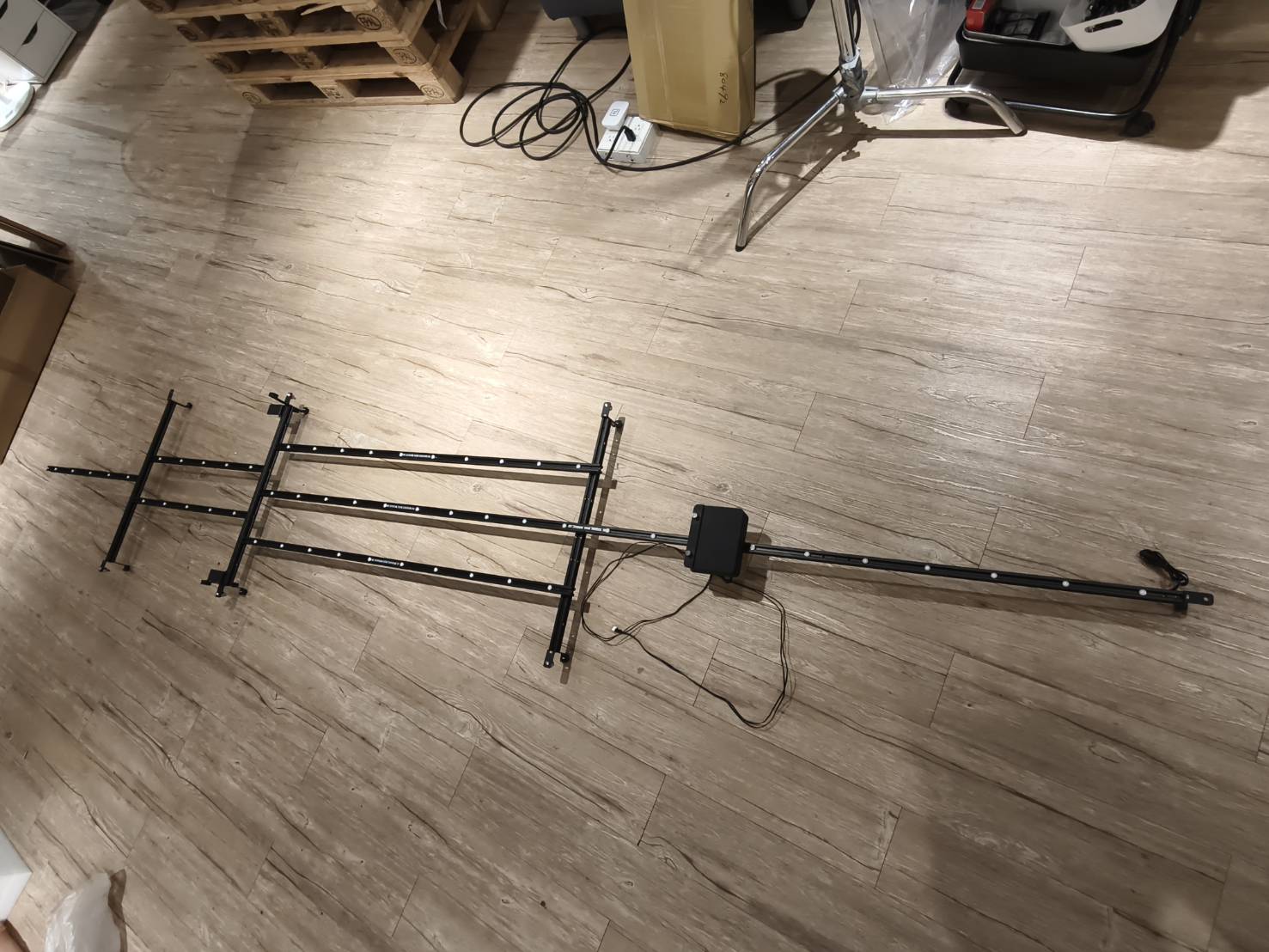

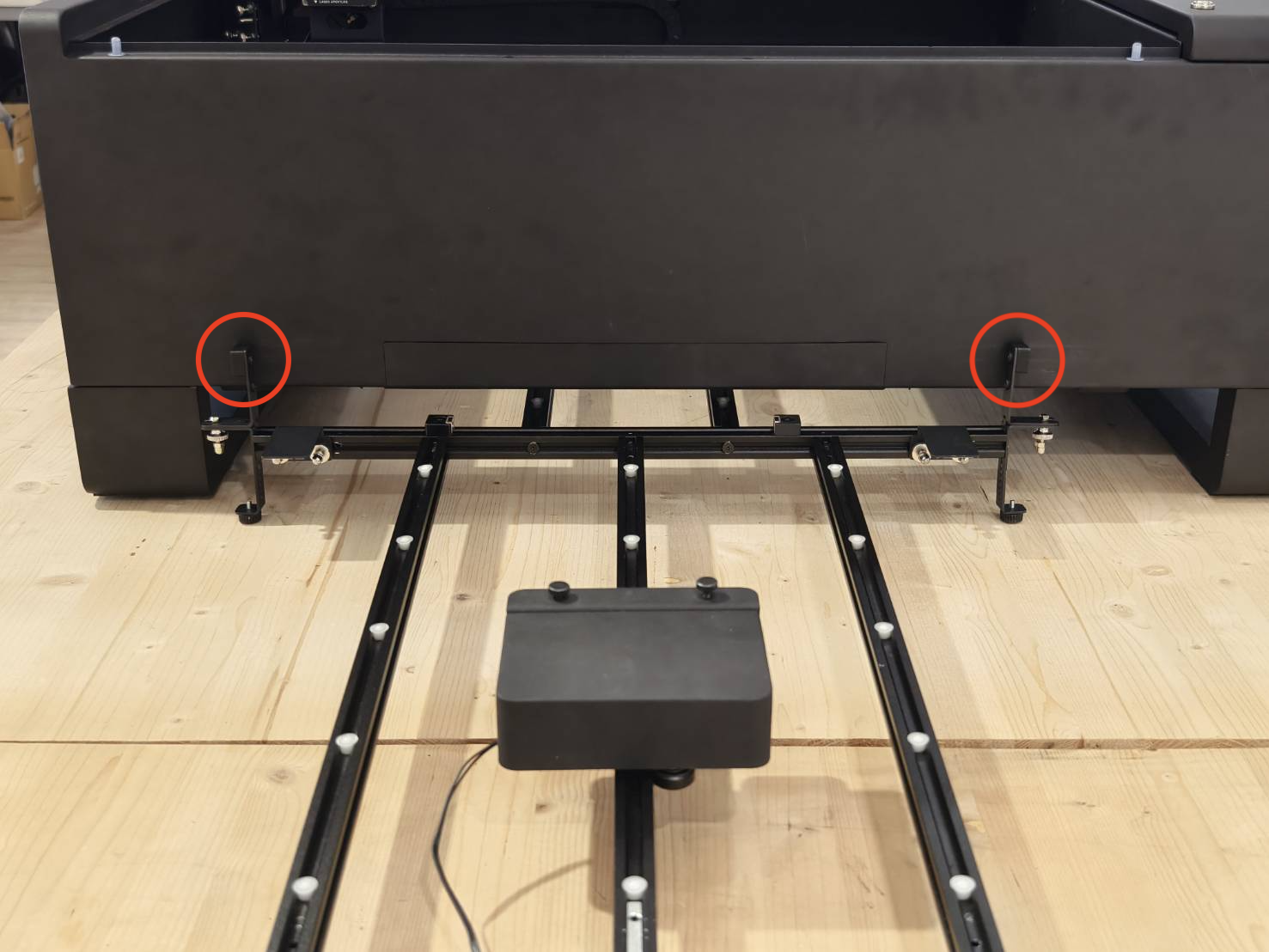

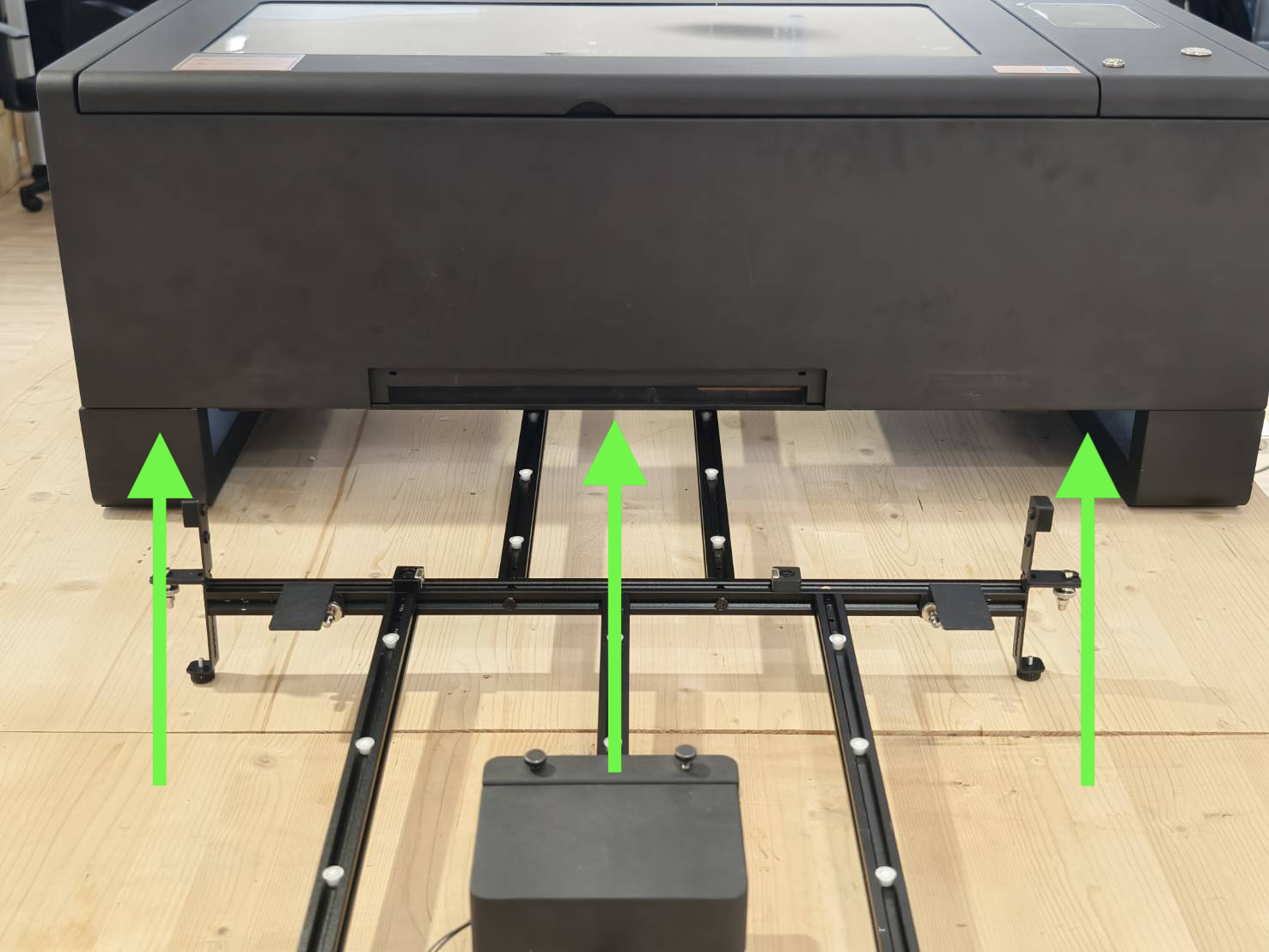

Desplace todo el conjunto debajo de la máquina.
Asegúrese de que los imanes en los círculos rojos estén firmemente adheridos al chasis de la máquina.
Alinee el carril principal en el centro de la chapa metálica rectangular de la máquina tanto como sea posible.
Paso F26

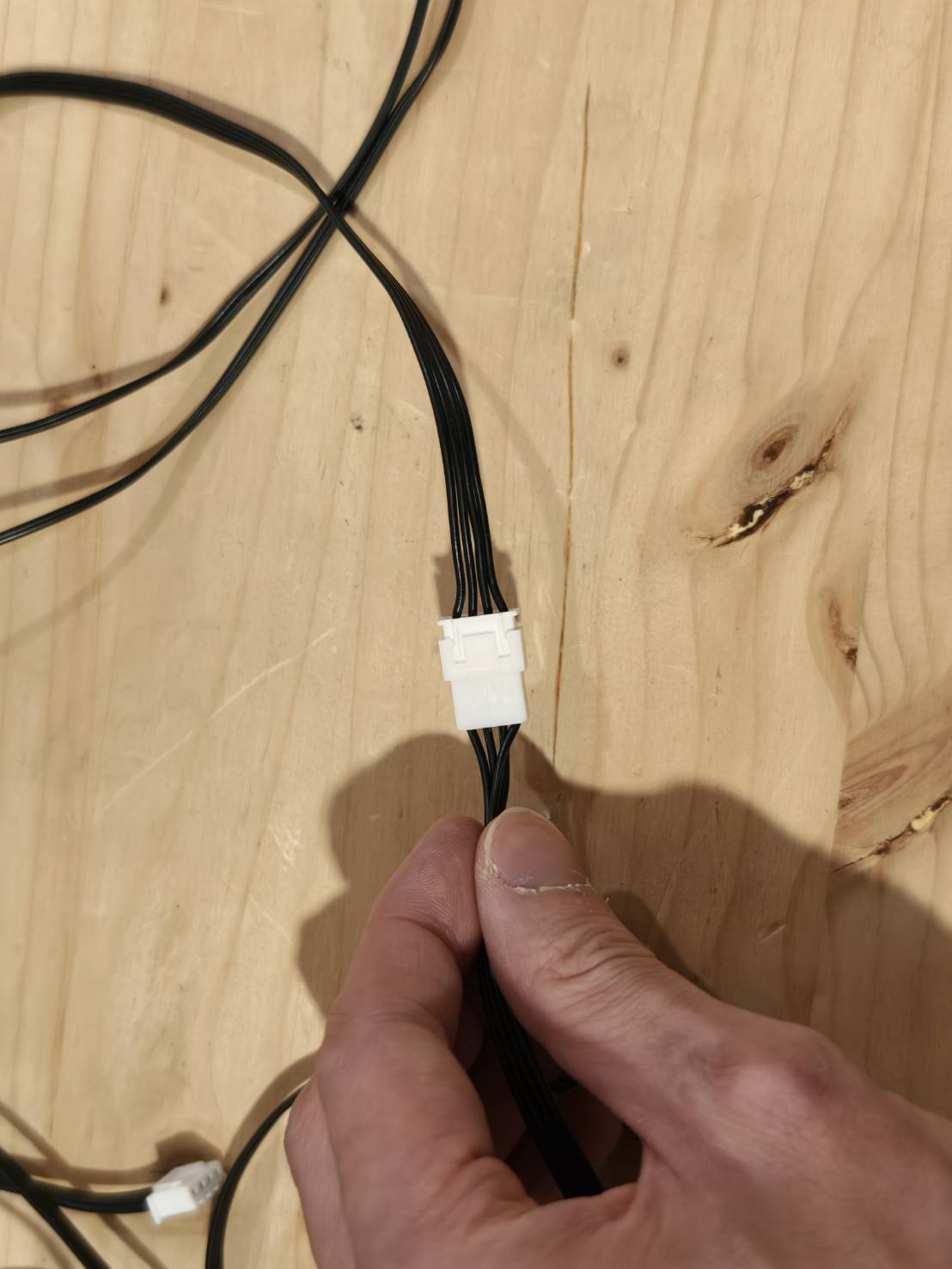

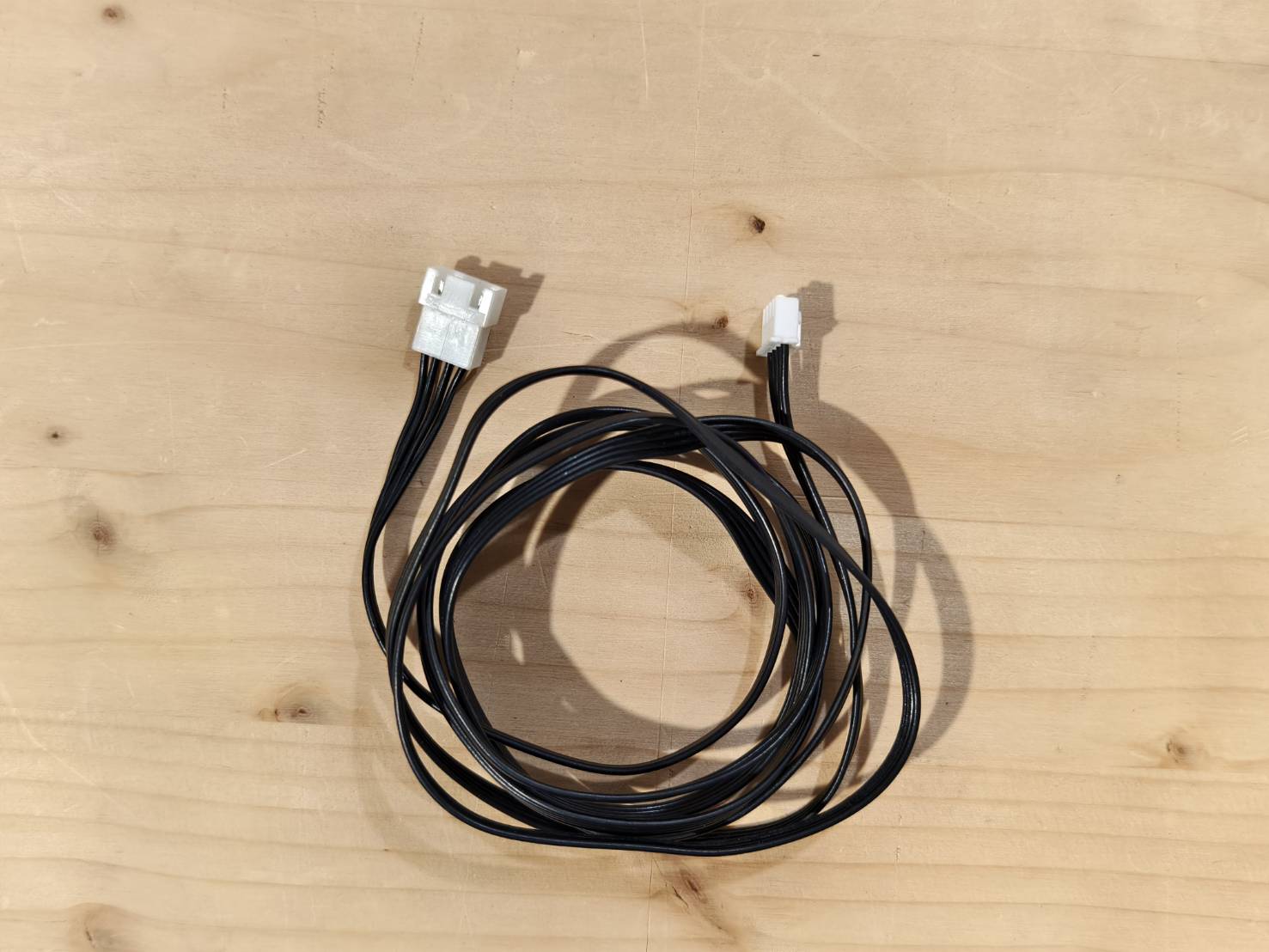

Extraiga el cable de conexión.
Pase el cable de conexión a través del orificio cerca del interruptor de fin de carrera del eje Y.
Inserte el cable de conexión en el conector trasero.
Localice el adaptador e inserte el otro extremo del cable de conexión en él.
Coloque el adaptador en la esquina inferior izquierda de la máquina.
Paso F27
Si hay una brida en el cable de conexión del Alimentador, córtela.

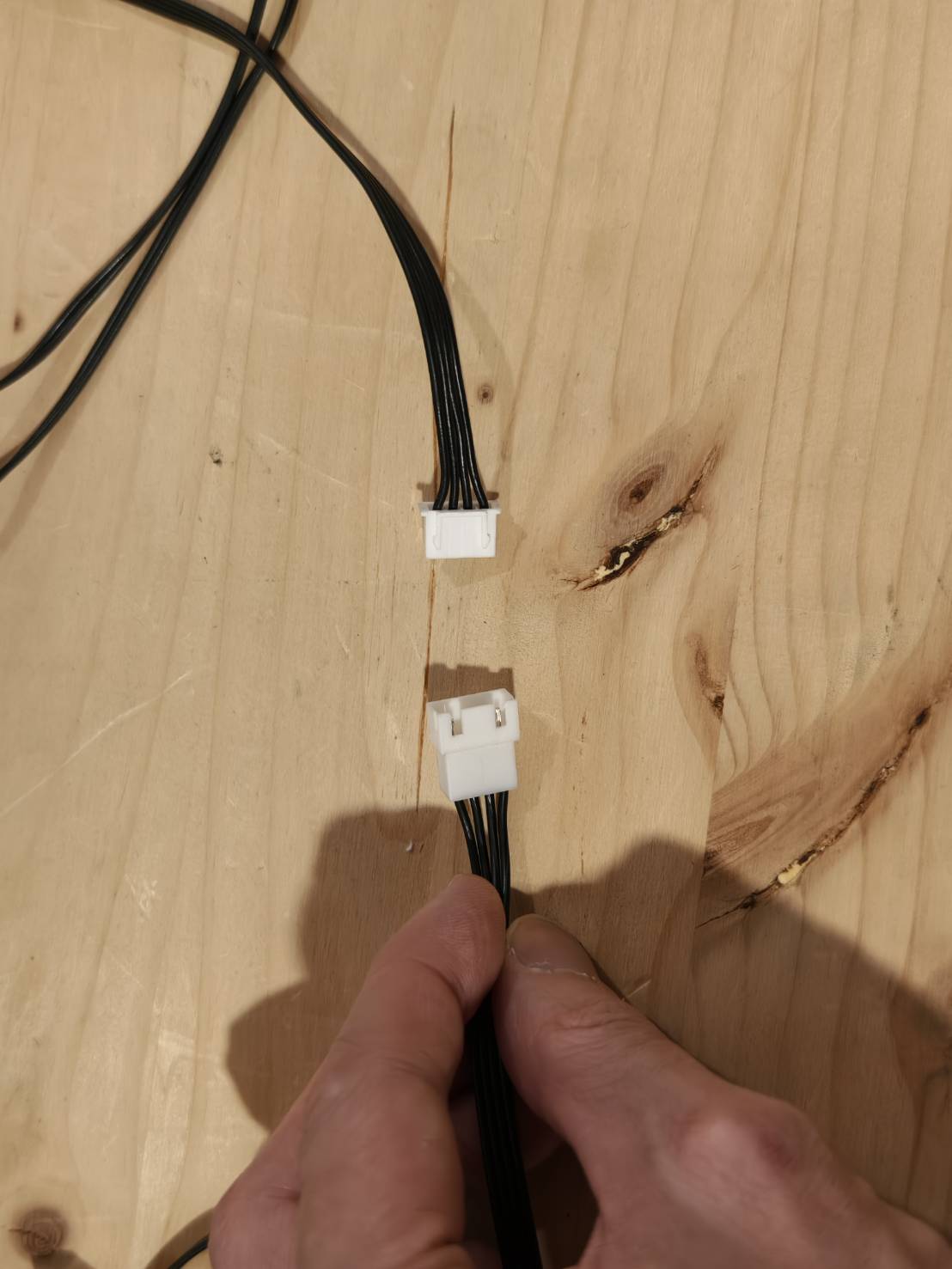

Localice el cable de extensión y conecte el extremo hembra al cable del alimentador.
El cable de conexión pasará por el orificio situado en la esquina inferior izquierda de la máquina.
Inserte el cable de conexión del Alimentador en el Adaptador.
Vuelva a colocar el Adaptador en su posición original.
Paso F28
Coloque el material, asegúrese de que esté nivelado contra el Alimentador y, a continuación, apriete los tornillos de mariposa para fijar el material.
Empuje y tire del material hacia adelante y hacia atrás para probarlo mientras observa su apariencia debajo de la cubierta inferior de la máquina para confirmar si está nivelado.
Paso F29
Ajuste la posición de los imanes del Riel límite instalados en el paso 23.
Ajuste la posición de la plataforma del rodillo de la guía de borde según el vídeo a continuación, alineándola al ras con el borde exterior del imán del Riel límite.
Instale los rodillos. Los rodillos con resorte se pueden instalar tanto en el lado izquierdo como en el derecho sin restricción. Su función principal es evitar la desviación del material.
| Instalación inversa（para grosores de material inferiores a 5 mm） | |
| Instalación hacia adelante（para grosores de material superiores a 5 mm） | |
Paso F30
Encienda la máquina e inserte la unidad USB del kit de apertura de la tapa.
Paso F31
Asegúrese de que la lente de enfoque esté configurada en el modo de enfoque de campo lejano, proporcionando una distancia focal de 16 mm. Si no sabe cómo comprobarlo, consulte este artículo. La lente de enfoque estará en la capa inferior, con una distancia focal de 16 mm, lo que significa que la distancia entre la punta de la boquilla y la superficie del material es de 16 mm.
| Orden de identificación del modo de enfoque. | |||
| Modo de enfoque predeterminado: 4 mm | Modo de enfoque: 16 mm | ||
| Lente | Bloque | ||
| Bloque | Lente | ||
| Anillo | Anillo | ||
| Boquilla | Boquilla | ||
Paso F32
Utilice la herramienta para realizar el enfoque manual. La sección central de la herramienta tiene un espesor de 16 mm y la utilizaremos para enfocar. (Si ha perdido la herramienta, puede cortar una nueva usted mismo utilizando este enlace.)
Paso F33
Mueva el cabezal láser a la zona que desea grabar o cortar y, a continuación, cierre la tapa. Puede utilizar el puntero láser rojo para determinar la posición de grabado.
(Si el puntero láser rojo no se enciende, vaya a Panel >> Máquina >> Ajustes de hardware >> Página siguiente >> Luz roja siempre encendida >> Activar)
Paso F34
Asegúrese de utilizar las siguientes versiones de software y firmware para usar la función de alimentación automática.
|
Versión de Beam Studio 2.5.0 o superior (Tutorial) |
Versión de Firmware 6.0.9 o superior. (Tutorial) |
|
|
Paso F35
- Inicie Beam Studio y abra la Configuración del documento.
- Establezca la Posición inicial en la Posición actual y sitúela en la esquina superior izquierda.
- Active la función de Alimentador automático e introduzca la longitud aproximada de su material.
Paso F36
Importe o cree un archivo.
Configure los parámetros correctos según su material.
Paso F37
Utilice la función "Encuadre" para previsualizar la ruta de grabado.
Paso F38
Inicie la tarea.
Paso F39
Compruebe el resultado.
