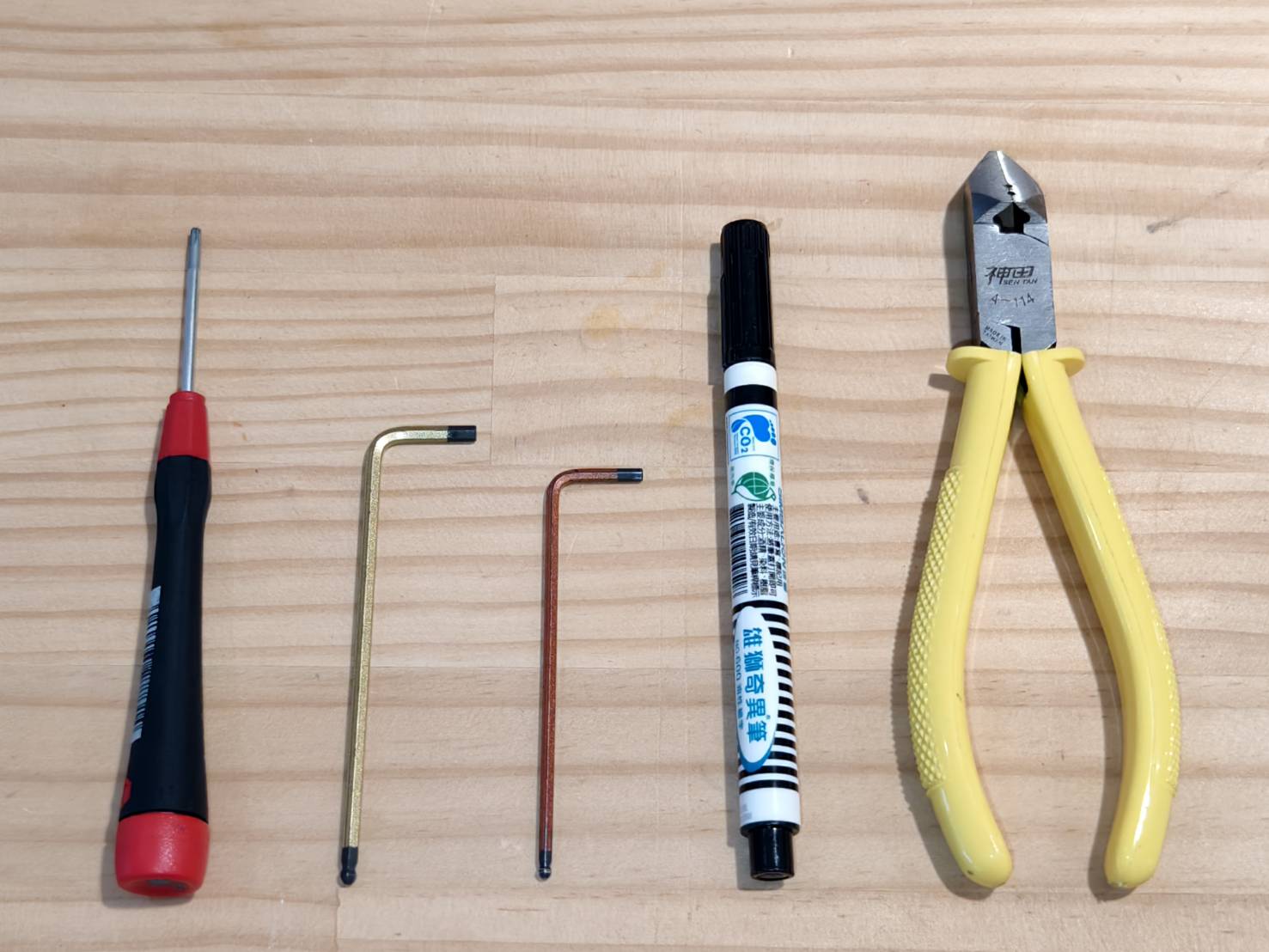

Työkalut
| 1 |
Torx T8 ruuvimeisseli |
| 2 |
3 mm:n kuusiokoloavain |
| 3 |
2,5 mm:n kuusiokoloavain |
| 4 |
Merkintäkynä |
| 5 |
Sivuleikkurit |
Vaihe 1
Poista laser- tai tulostusmoduuli, jos sellainen on asennettu.
Vaihe 2
Irrota X-akselin hihnan jousi kuusiokoloavaimella.
Vaihe 3

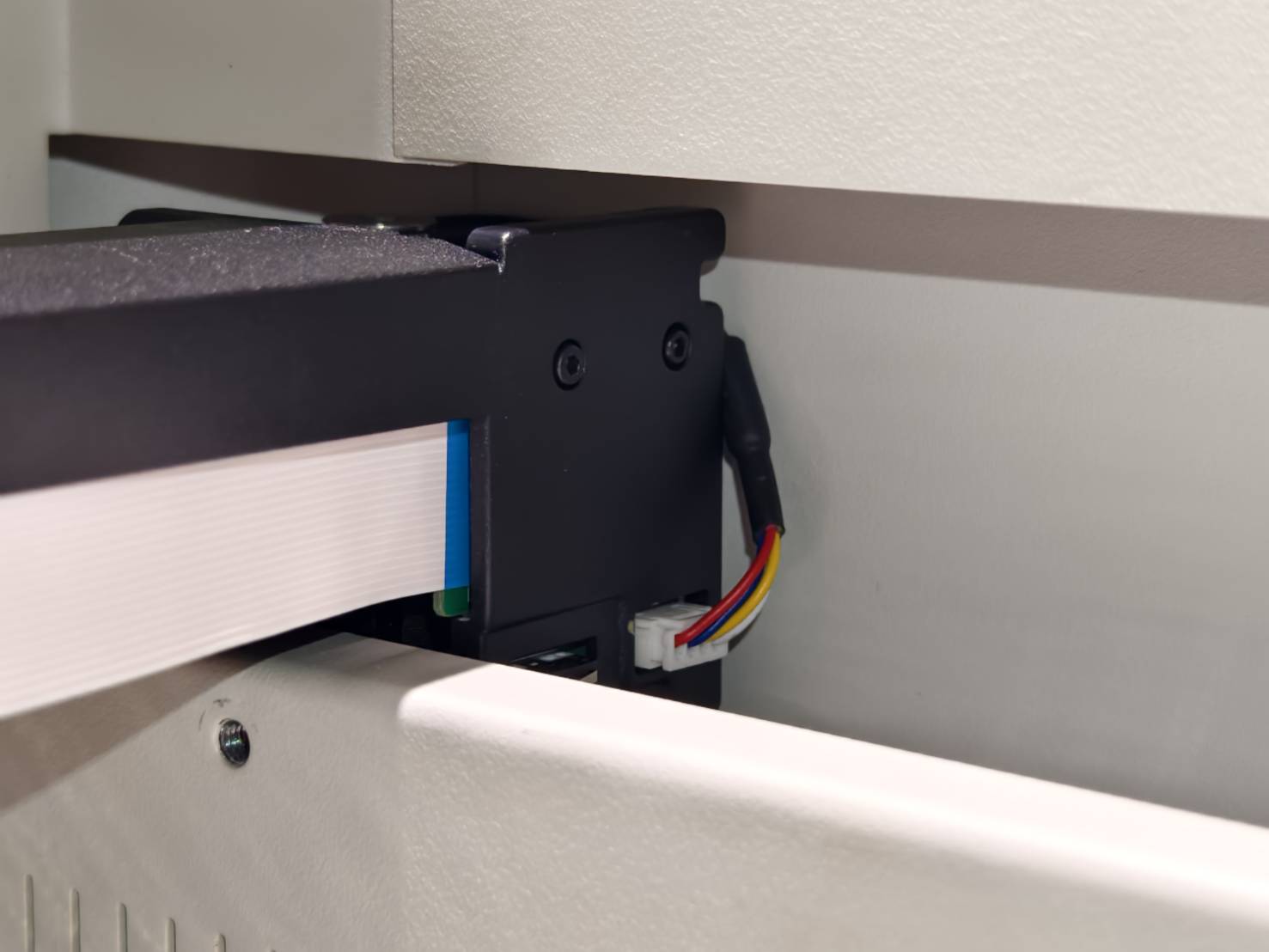

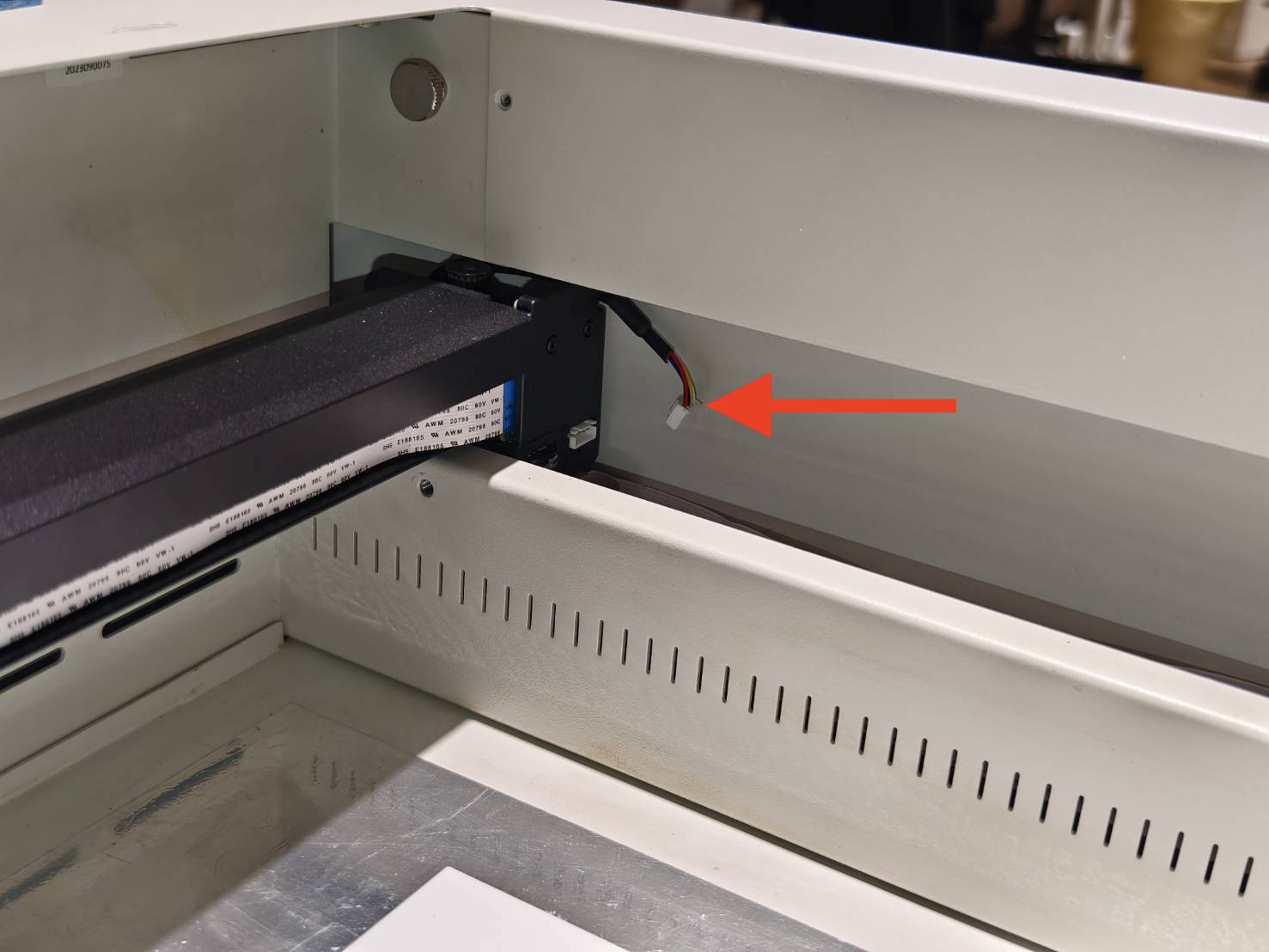

Kun olet koneen etupaneelin edessä, irrota X-akselin moottorin kaapeli vasemmalta puolelta.
Vaihe 4
Sammuta kone, irrota virtajohto ja käännä kone ylösalaisin.
Vaihe 5
Merkitse USB-portin lähellä oleva kumijalka ja ruuvi.
Merkitsemisen tarkoituksena on muistaa, että tämän jalan ruuvi on lyhyempi kuin muut, ja sen on oltava samassa kohdassa.
Vaihe 6
Irrota nämä pohjan ruuvit.
(T8-ruuvi x 6 kpl & 3 mm:n kuusiokoloruuvi x 4 kpl)
Vaihe 7
Käännä laite ympäri ja irrota sivuruuvit (T8-ruuvi x 2 kpl)
Vaihe 8
Merkitse ruuvinreiät molemmille puolille kynällä.
Tarkoituksena on muistaa, että merkityt puolet tulevat olemaan työaluetta kohti kokoamisvaiheessa.
Vaihe 9

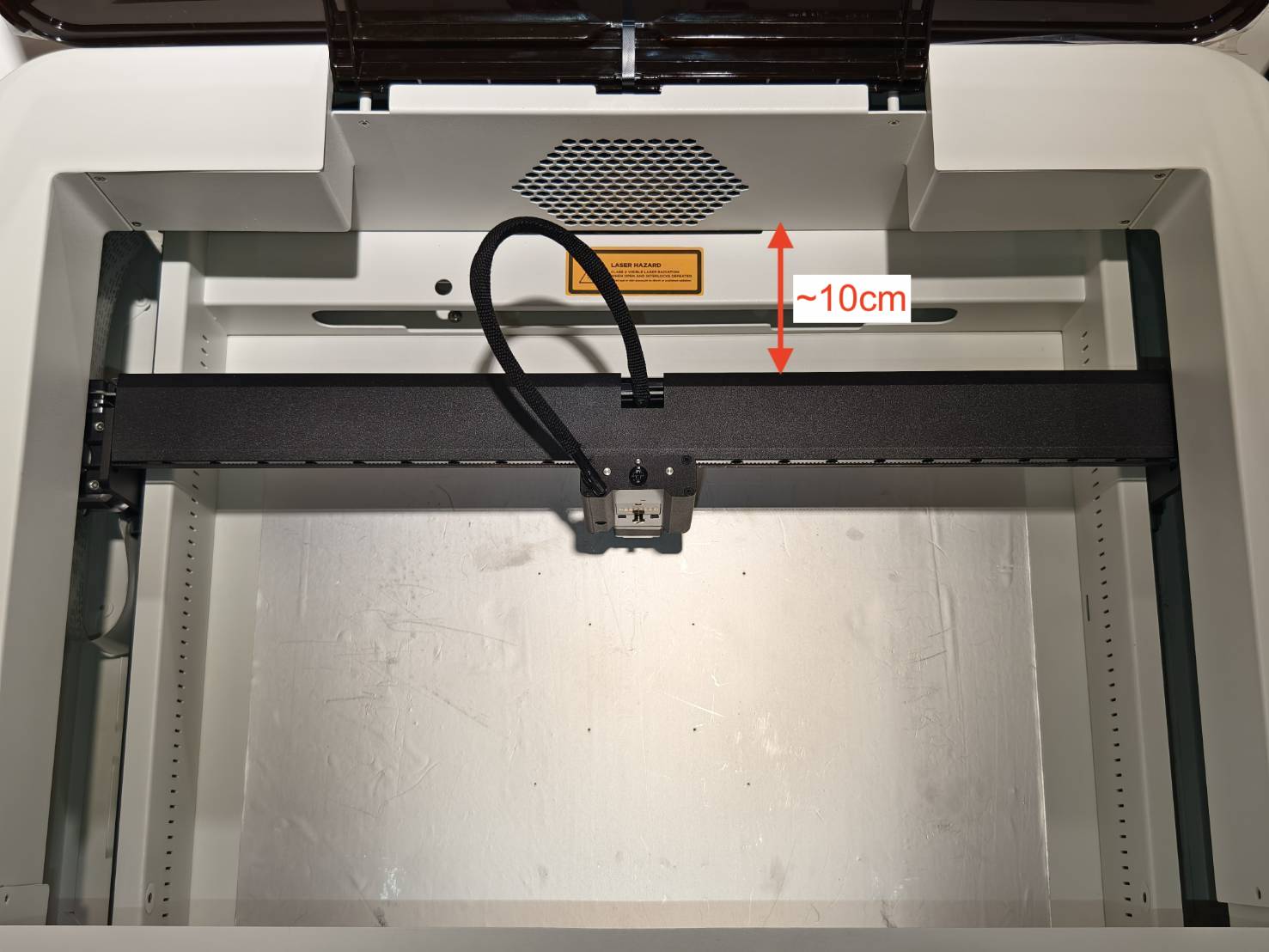

Siirrä moduulin alusta noin 10 cm:n etäisyydelle rungosta.
(Tarkoituksena on, ettei X-akselin kelkka jää jumiin. Jos se on aivan takana, se lukkiutuu nostettaessa, eikä X-akselin moottoriin pääse käsiksi. Jos se on keskellä, Y-akselin 38-napainen kaapeli saattaa vahingoittua)
Vaihe 10
Nosta ylärunko molemmilla käsillä ja aseta se tukitappien päälle.
(Varo, etteivät johdot jää puristuksiin runkojen väliin.)
Esimerkki rungon asettamisesta tukitappien päälle:
Nostamisen esimerkkivideo (Video on kuvattu laitteen sisältä):
Vaihe 11

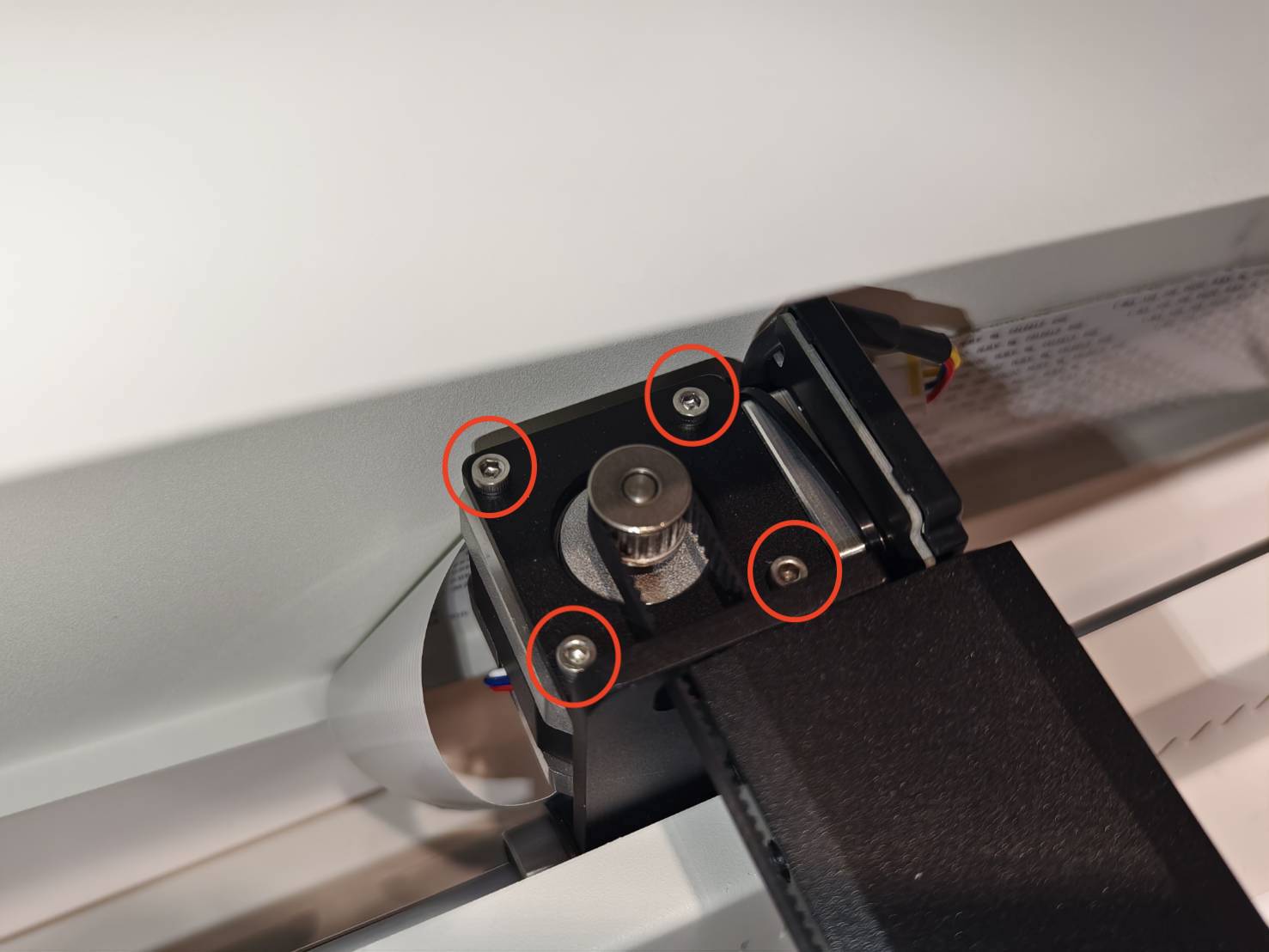

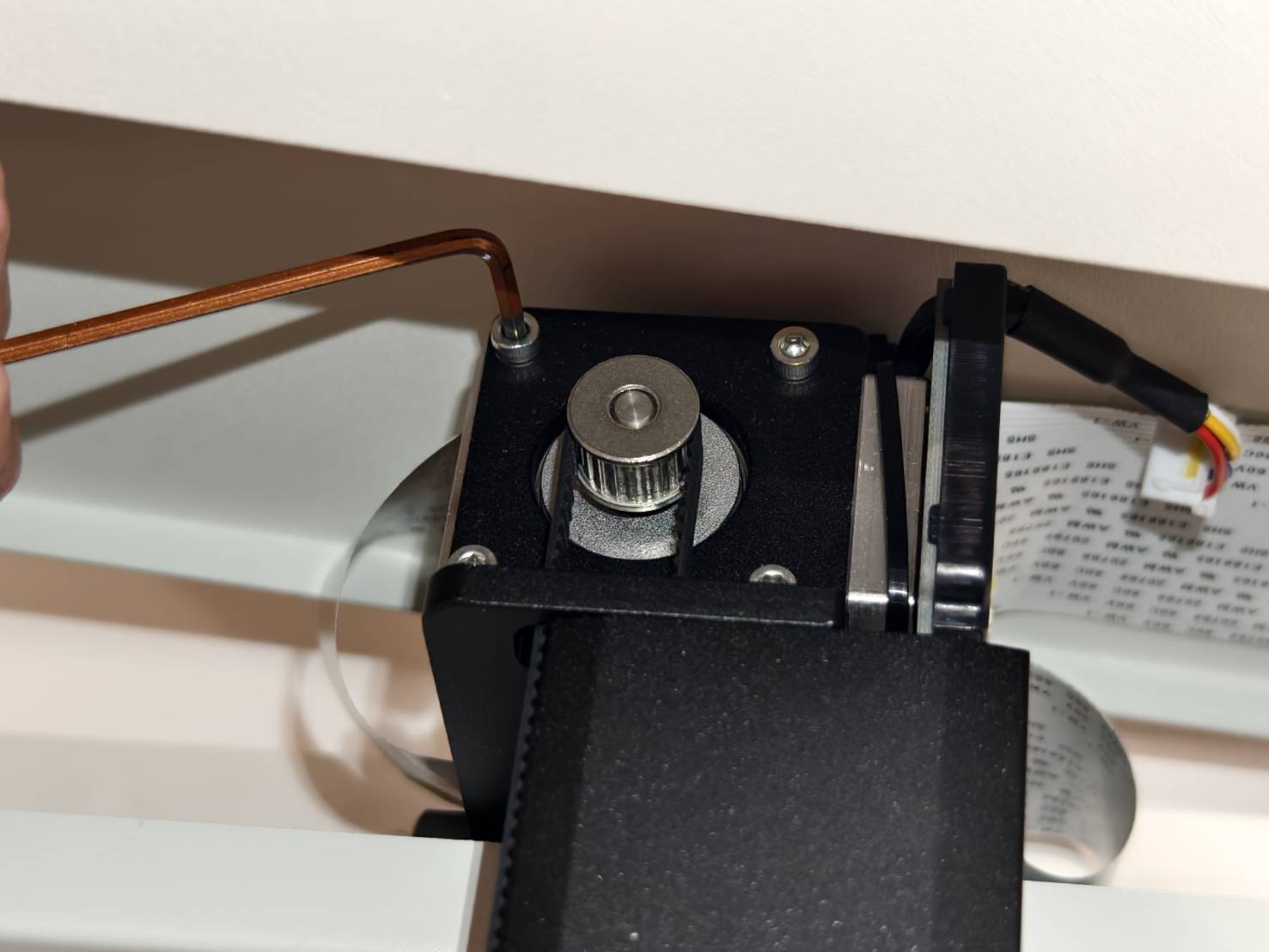

Löysää X-akselin moottori irrottamalla nämä neljä ruuvia 2,5 mm:n kuusiokoloavaimella.
Vaihe 12

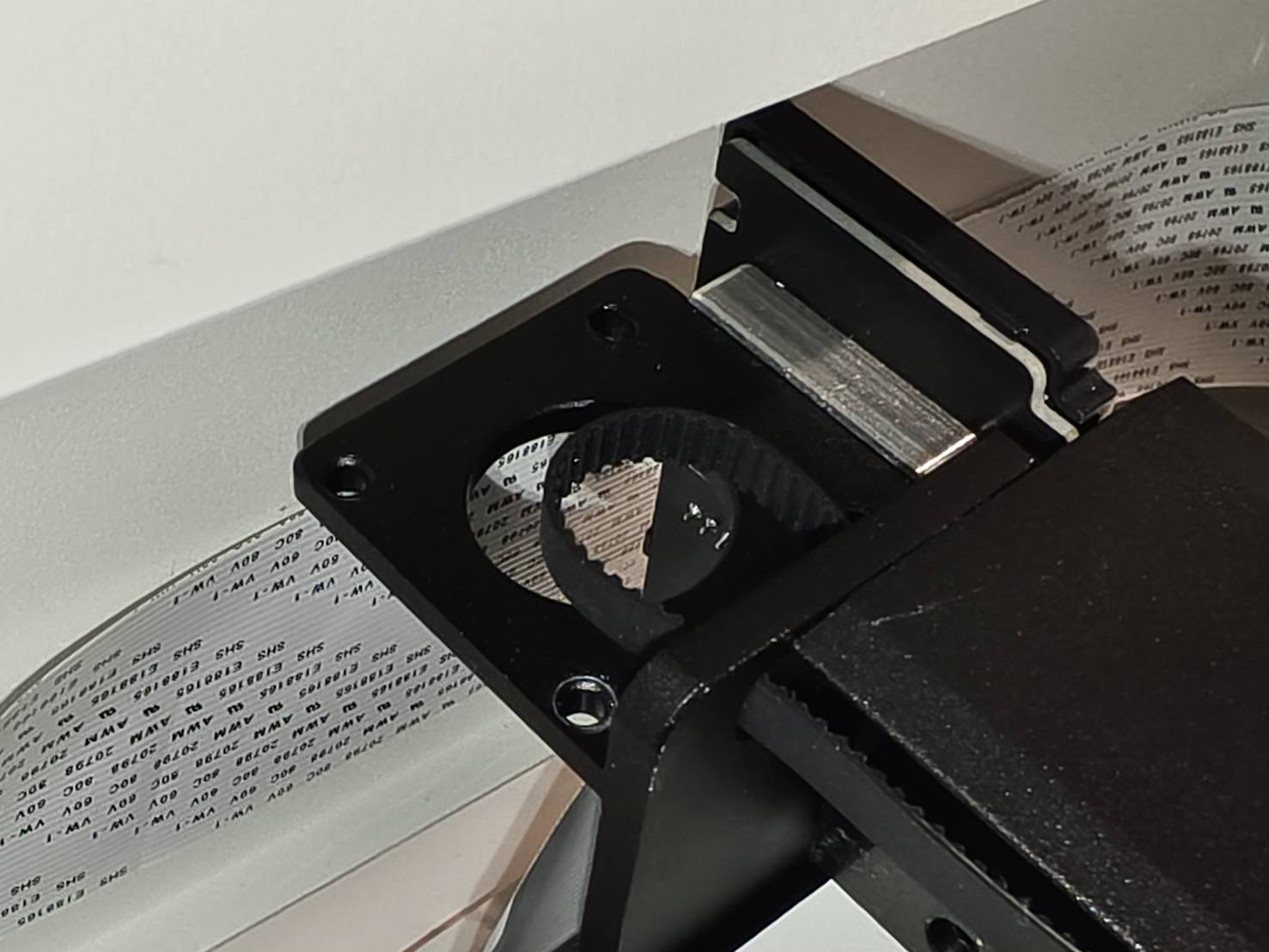

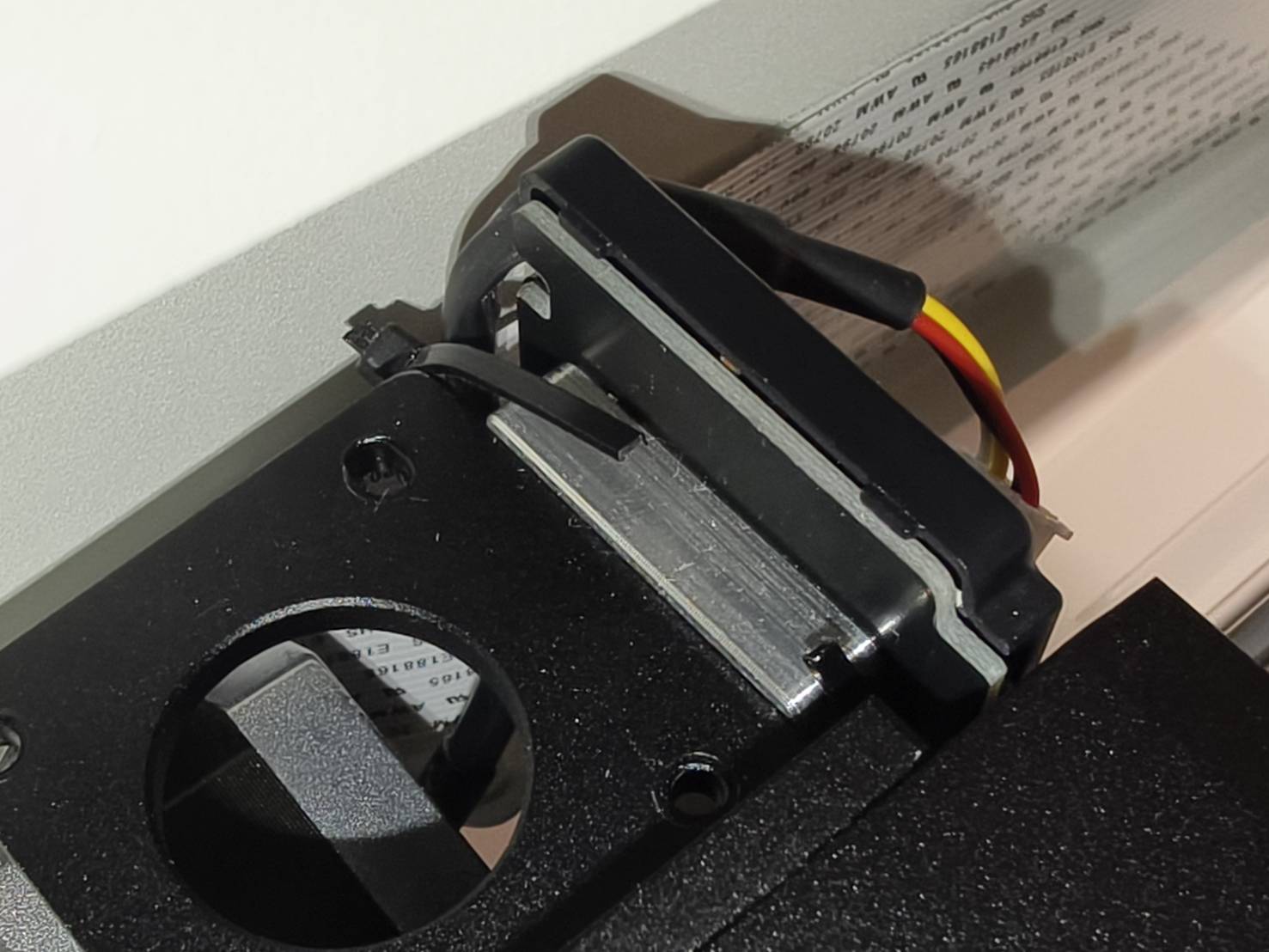

Katkaise nippuside, jotta moottori voidaan irrottaa.
Vaihe 13

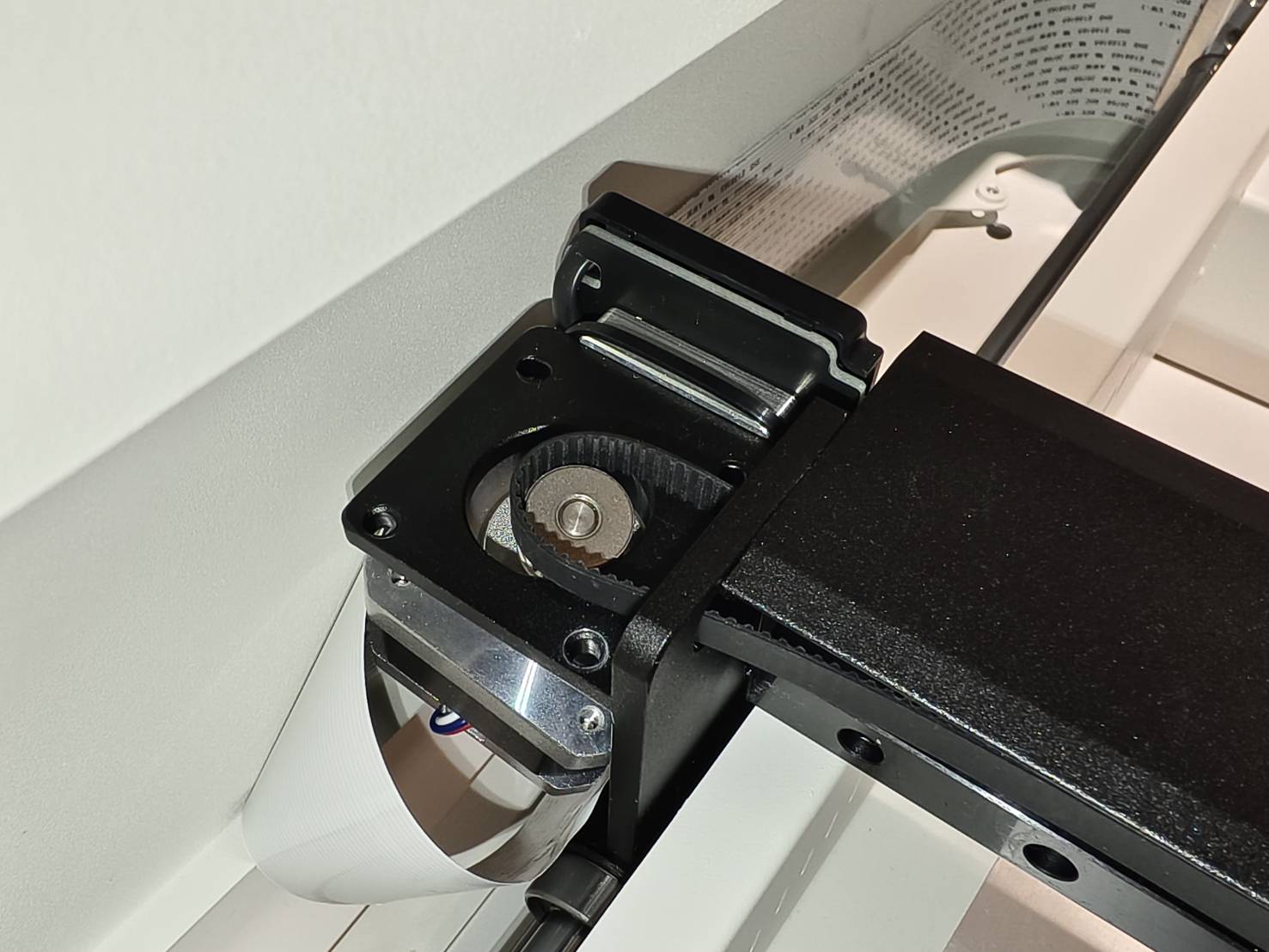

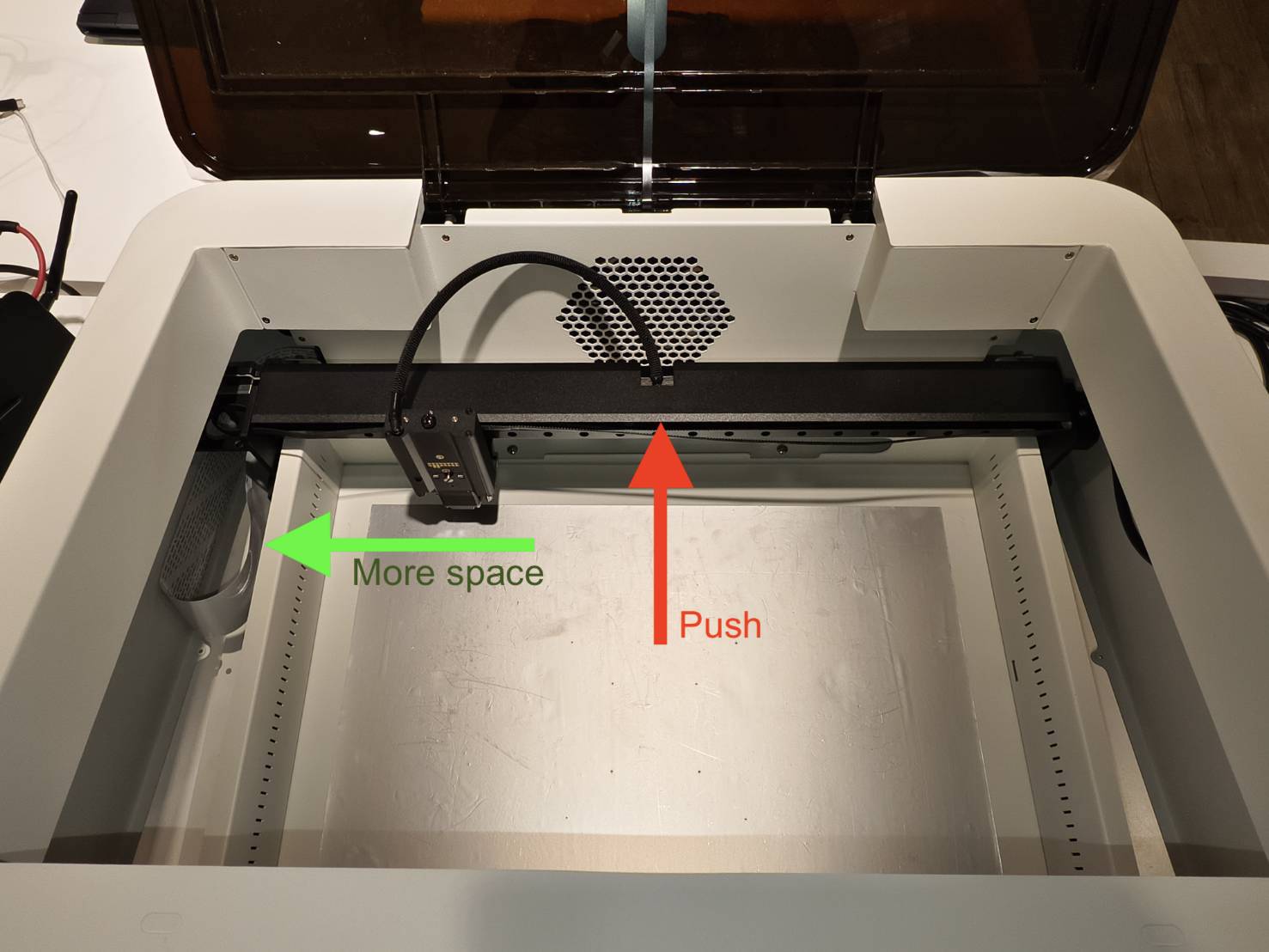

Työnnä X-akselia varovasti taaksepäin. Tämä luo lisää tilaa vasemmalle puolelle.
Vaihe 14

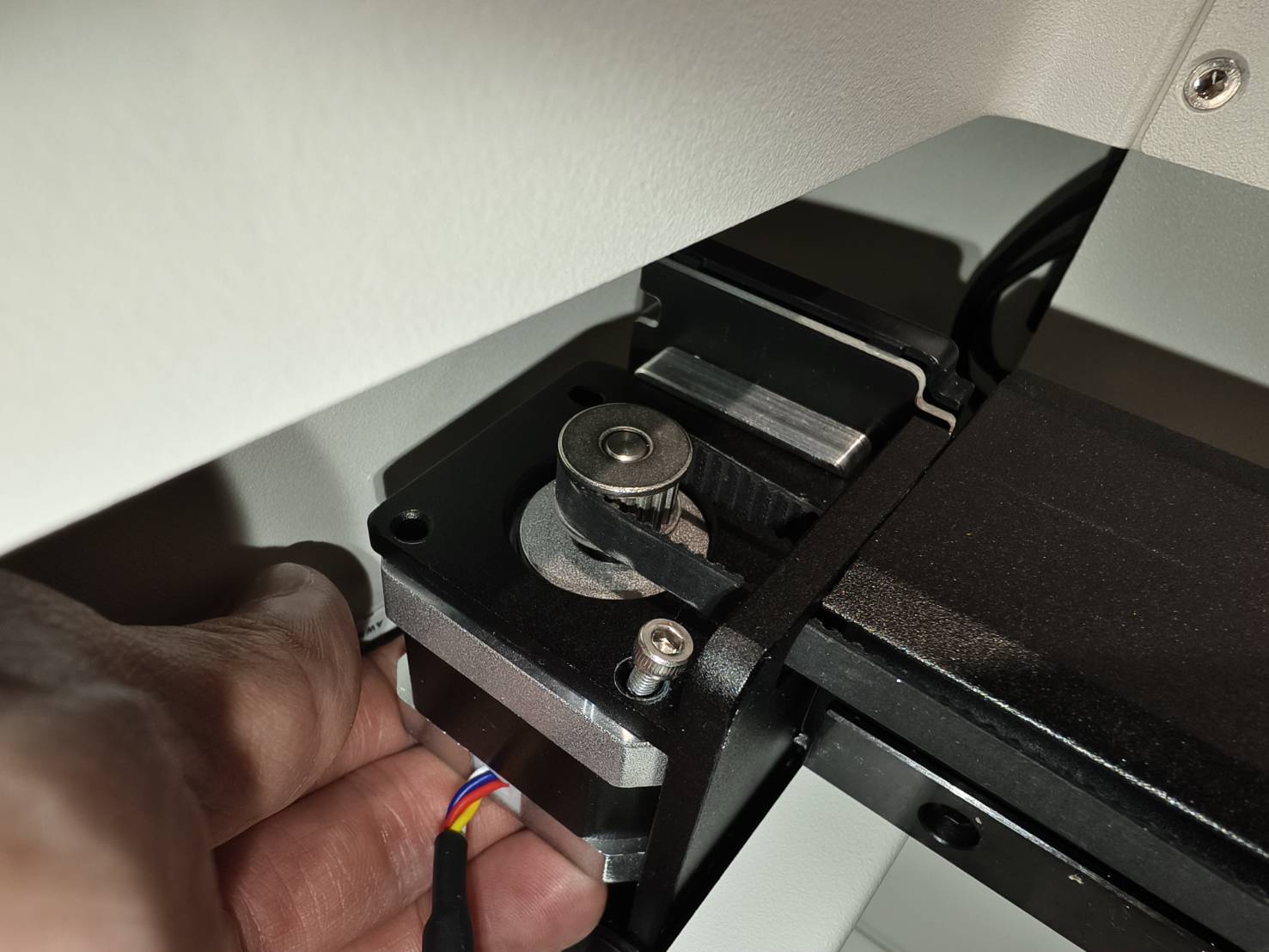

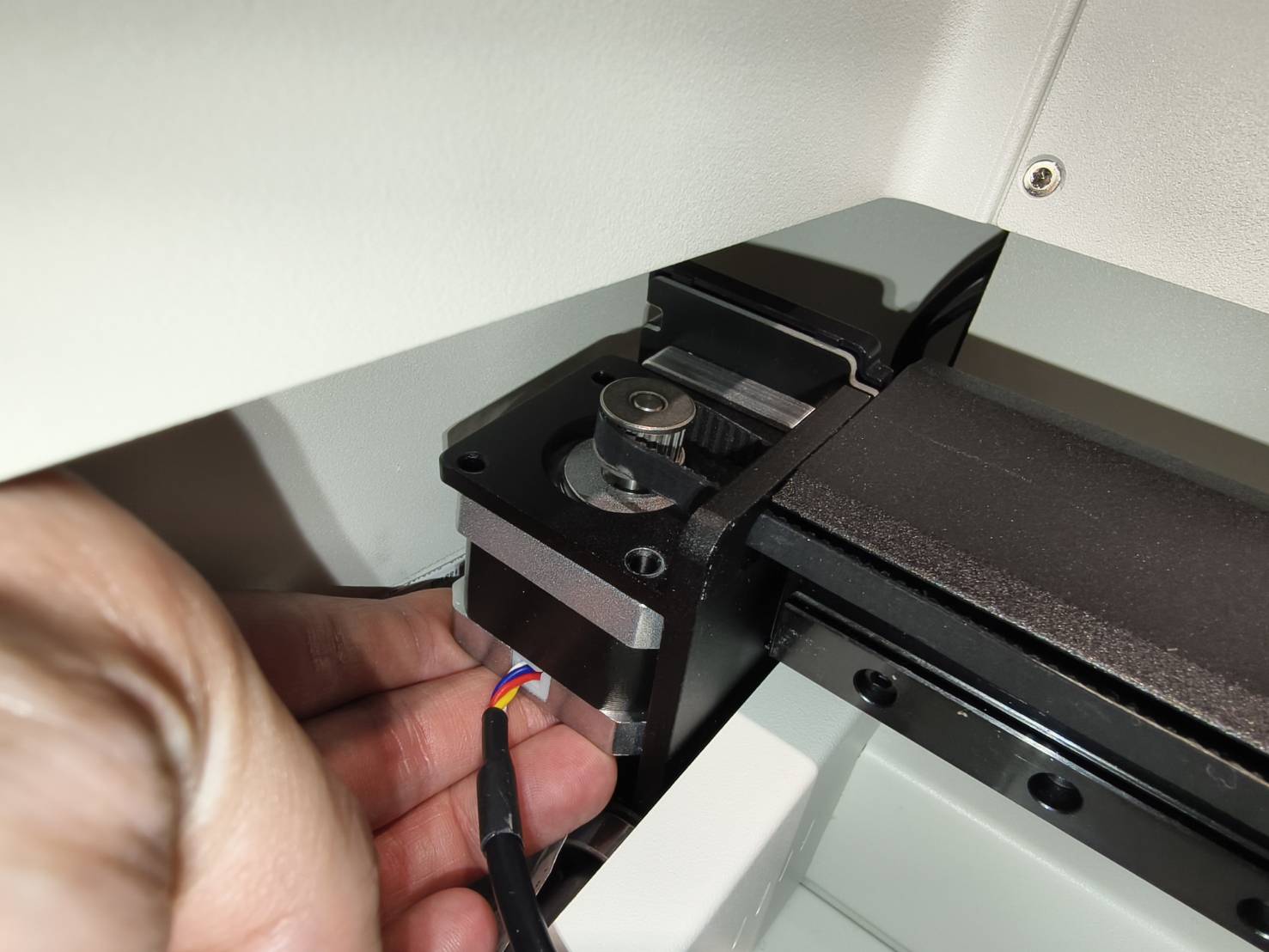

Asenna uusi X-akselin moottori kiinnittämällä ensin hihna hammaspyörään.
Varmista, että hihna on oikeassa asennossa ennen moottorin kiinnittämistä.

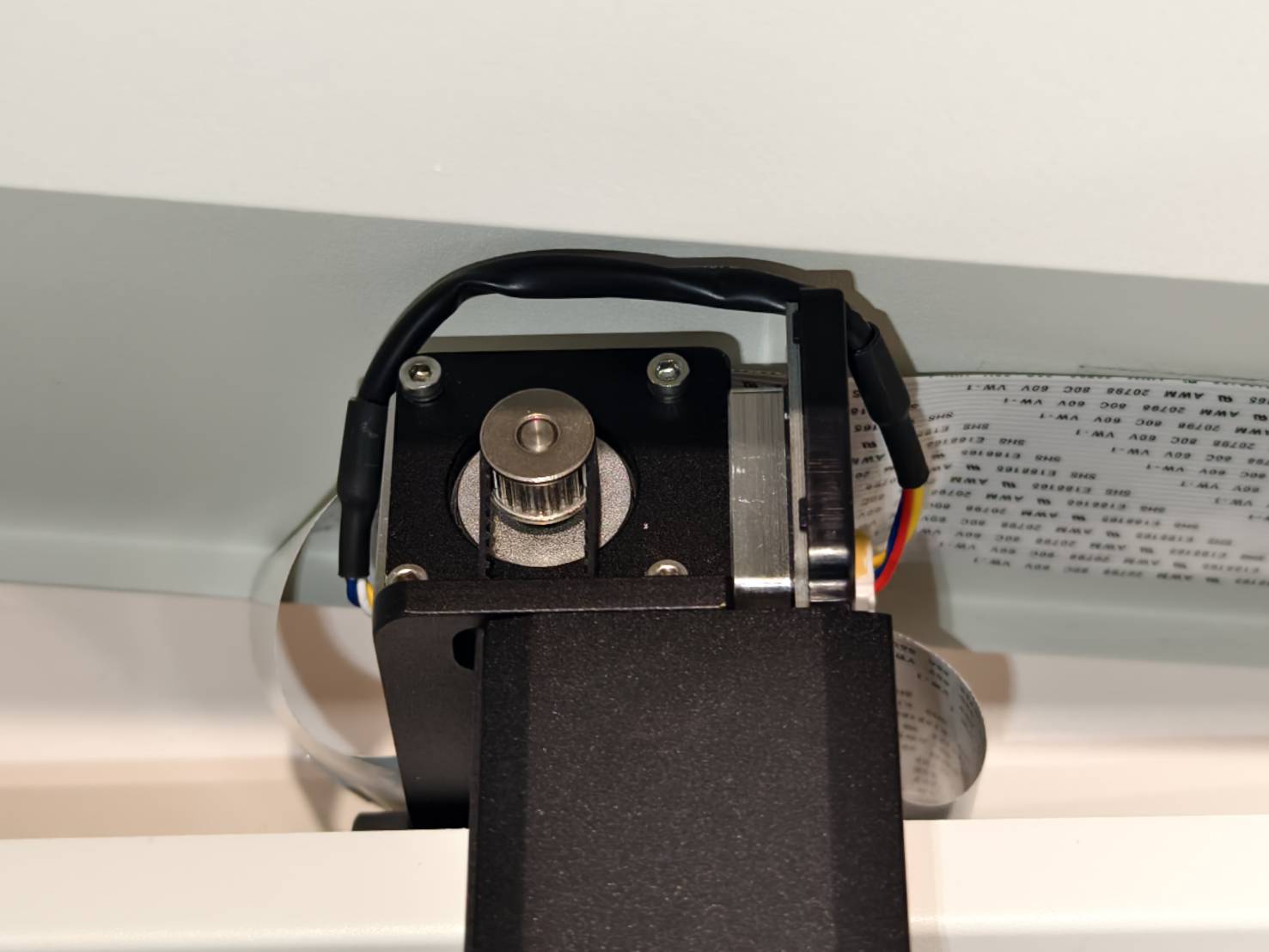

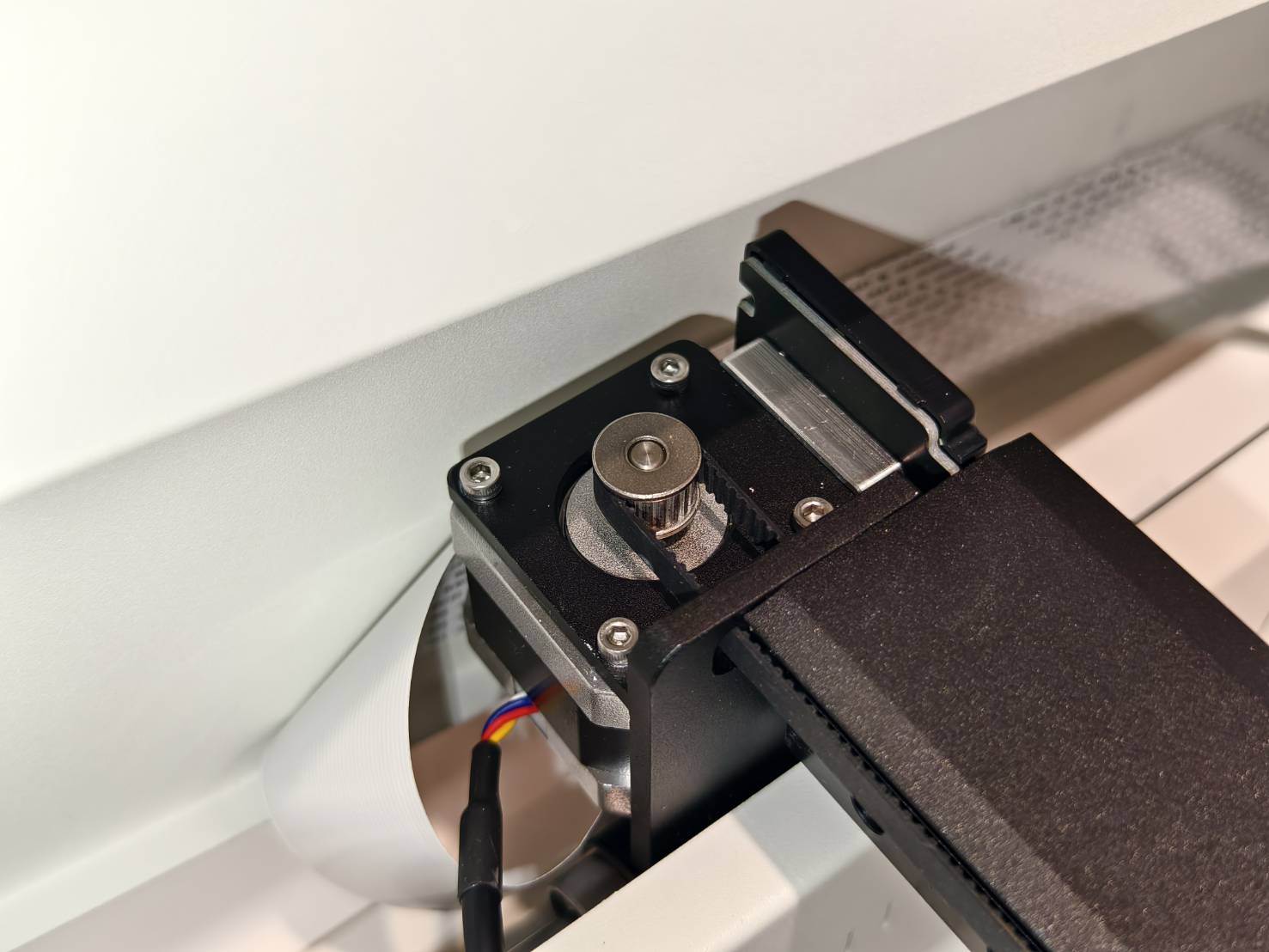

Moottorin johtojen tulee osoittaa ulospäin, kuten alla olevassa kuvassa.
Vaihe 15
Kiinnitä moottori ruuvaamalla neljä ruuvia takaisin 2,5 mm:n kuusiokoloavaimella.
Vaihe 16

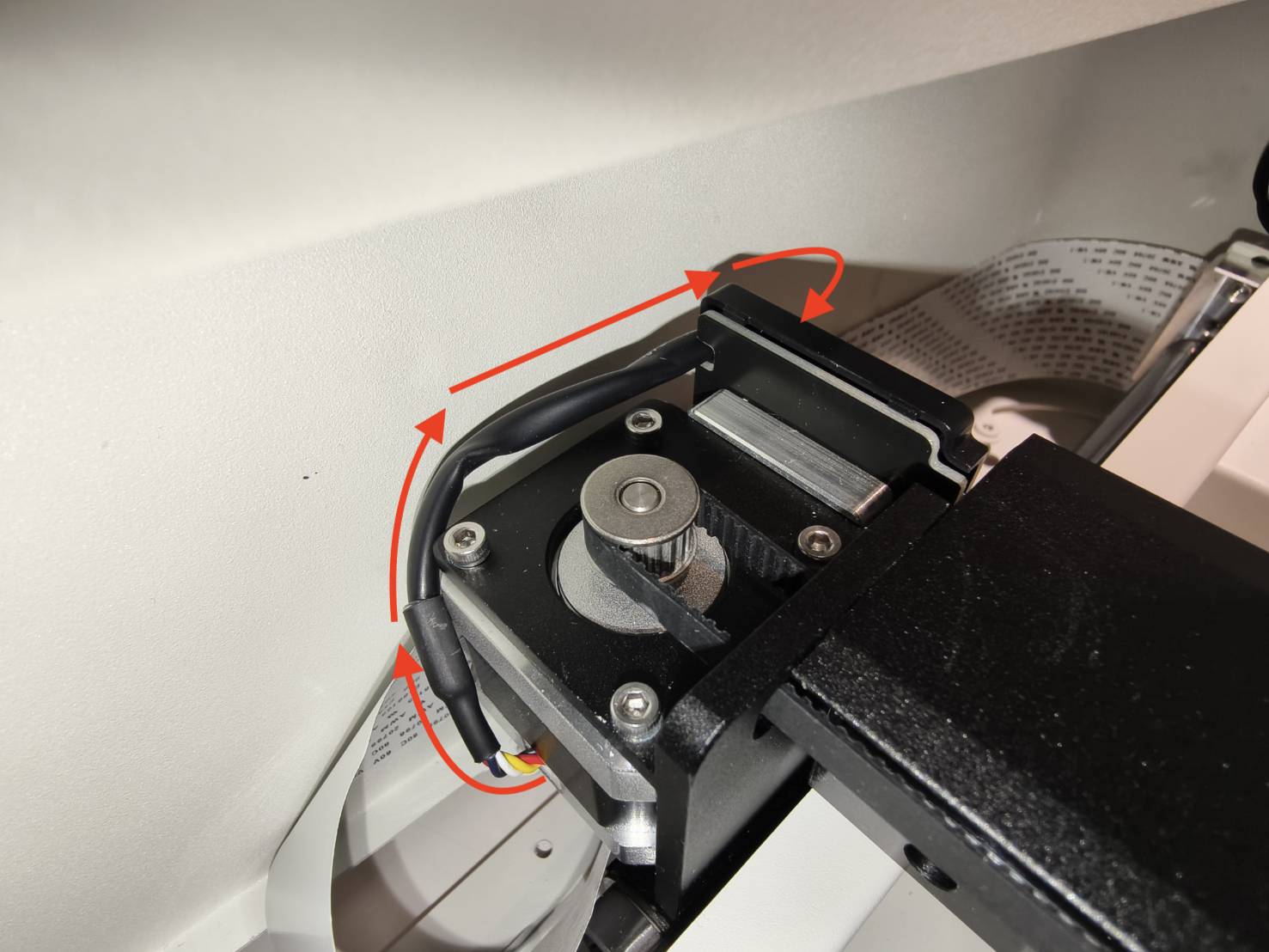

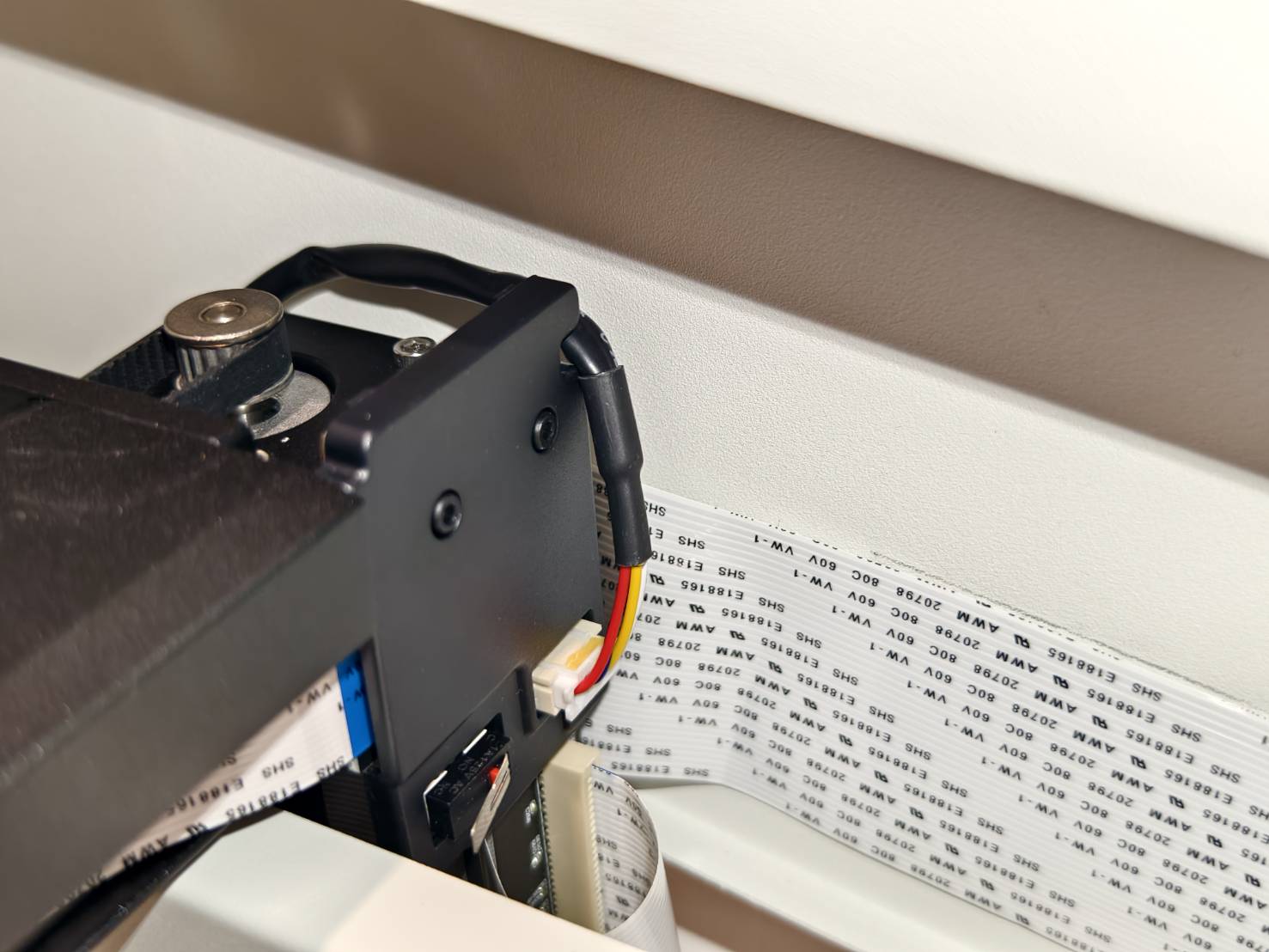

Kytke moottorin kaapeli X-akselin ohjauskorttiin alla olevien kuvien mukaisesti.
Vaihe 17
Palauta yläkehyksen asento.
Huomaa, että merkittyjen ruuvinreikien on oltava työaluetta kohti.
Kehyksen palauttaminen:
Vaihe 18
Kiristä sivuruuvit.
Vaihe 19
Käännä kone ympäri. Kiinnitä kaikki ruuvit pohjaan.
Huomaa, että merkityn jalan ja ruuvin tulee olla lähellä USB-portteja.
Ehdotus:
On suositeltavaa olla kiristämättä ruuveja aluksi täysin, sillä jotkin ruuvit saattavat olla kohdistuneet väärin eikä niitä voi asettaa paikalleen. Siksi on parempi kiristää kaikki ruuvit vasta, kun ne kaikki on asennettu.
Vaihe 20
Käännä kone. Liikuta moduulin alustaa eri suuntiin nähdäksesi, liikkuuko se vapaasti.
|
|
Vaihe 21
Yritä löysätä USB-porttien lähellä olevaa kumijalan ruuvia ja kokeile liikuttaa moduulin alustaa uudelleen.
Vaihe 22
Asenna jousi takaisin X-akselin hihnaan.
