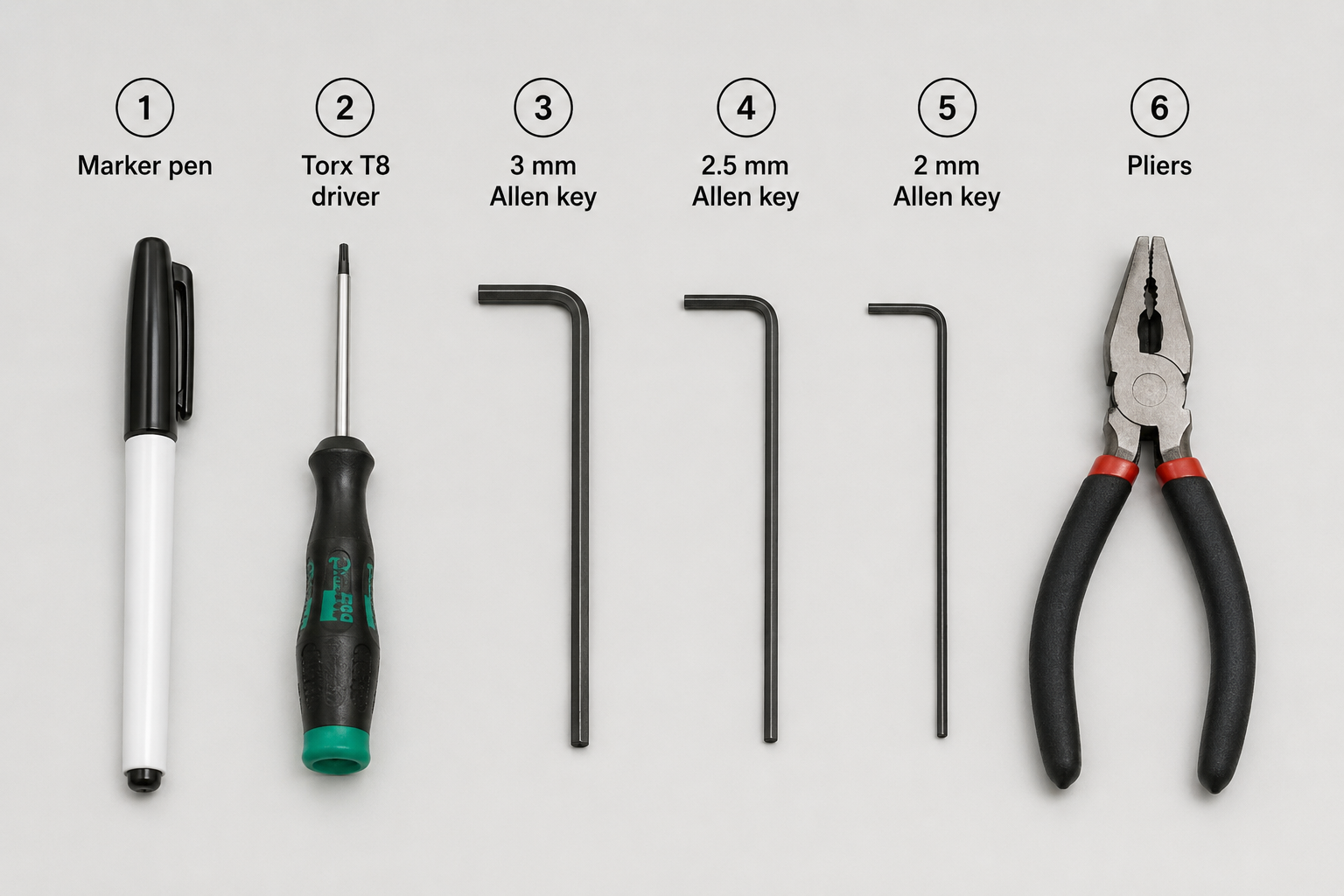

Työkalut
| 1 | Merkkauskynä |
| 2 | Torx T8 -ruuviavain |
| 3 | 3 mm kuusiokoloavain |
| 4 | 2,5 mm kuusiokoloavain |
| 5 | 2 mm kuusiokoloavain |
| 6 | Pihdit |
Vaihe 1
Sammuta laite ja irrota virtajohto.
Käännä laite ylösalaisin nähdäksesi laitteen pohjan.
Vaihe 2
Merkitse USB-portin lähellä oleva kumijalka ja ruuvi.
Merkinnän tarkoituksena on, että tämän jalan ruuvi on muita lyhyempi ja sen on oltava samassa paikassa.
Vaihe 3
Irrota nämä pohjaruuvit.
(T8-ruuvi x 6 kpl & 3 mm kuusiokoloruuvi x 4 kpl)
Vaihe 4
Käännä laite ympäri ja irrota sivuruuvit. (T8-ruuvi x 2 kpl)
Vaihe 5

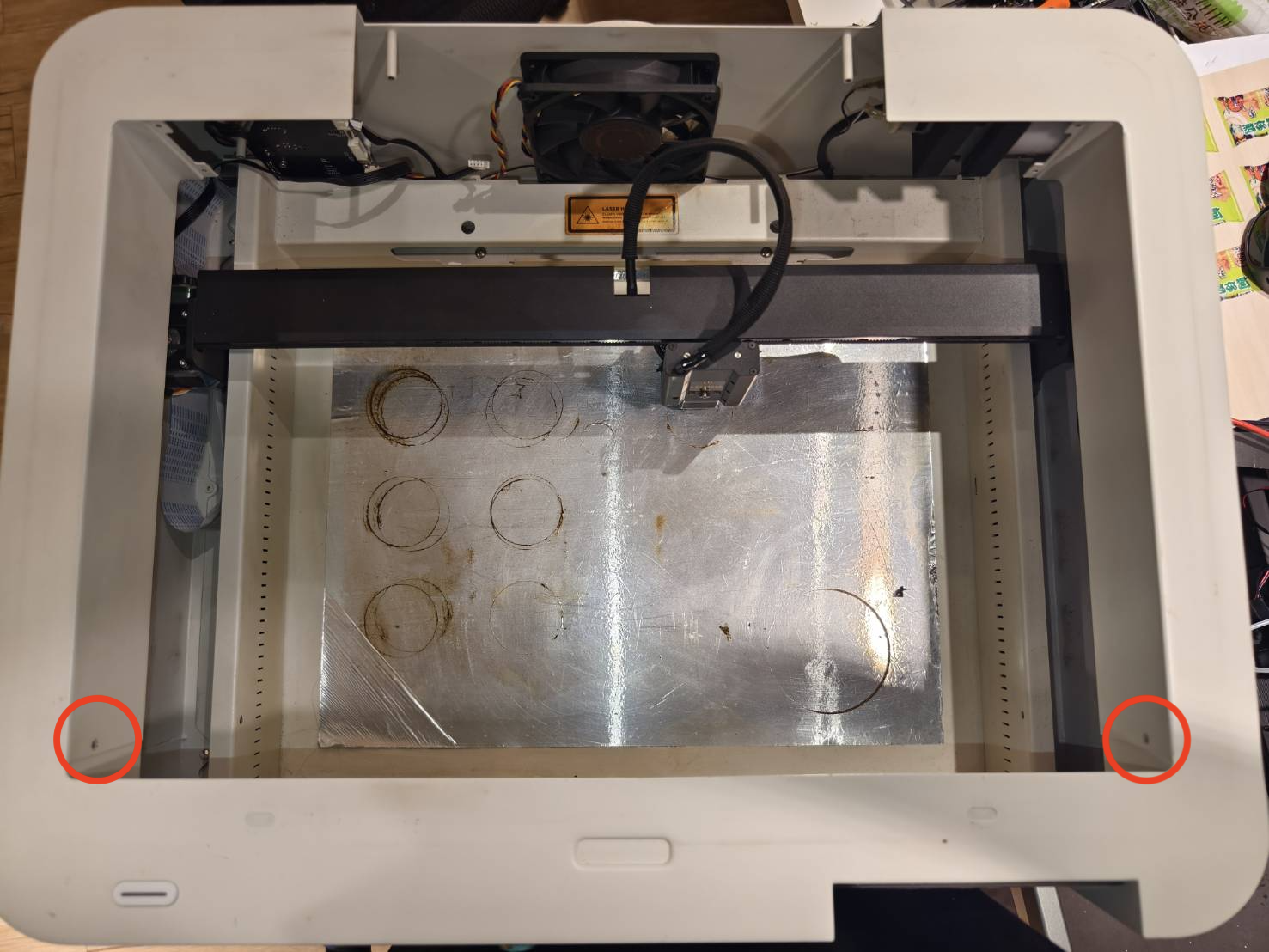

Merkitse ruuvinreiät molemmilta puolilta kynällä.
Tämä merkintä varmistaa oikean suunnan kokoamisen aikana. Merkittyjen puolien tulee osoittaa työskentelyaluetta kohti.
Vaihe 6
Irrota ruuvit. T8-ruuvi x 8 kpl (Levy ja oven kansi ovat yhdistetty.)
Vaihe 7
Siirrä levyä ja oven kantta hieman eteenpäin.
Vaihe 8

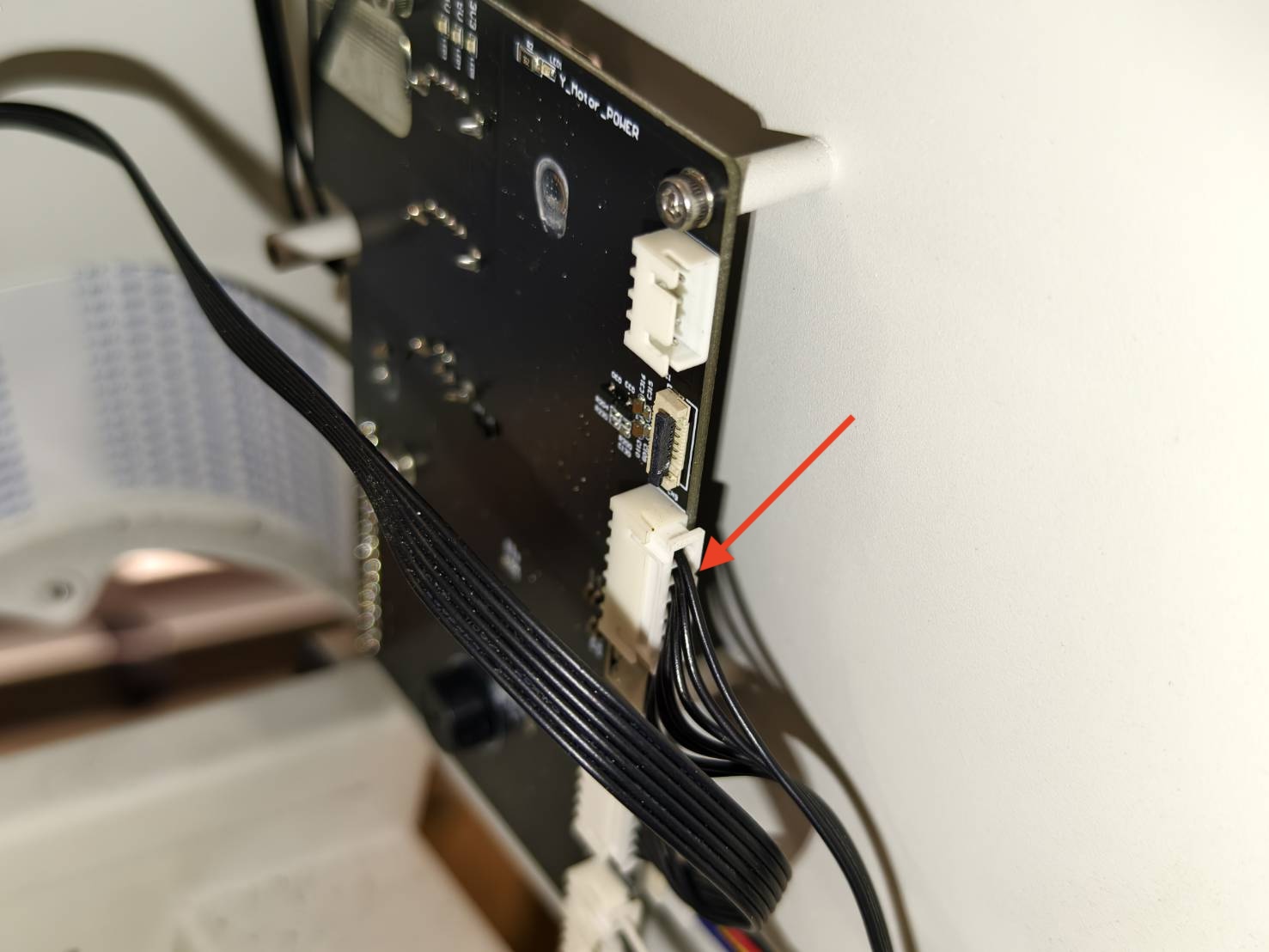

Irrota Y-akselin moottorin kaapeli. (Kamerakaapeli on helpompi irrottaa tämän kaapelin poistamisen jälkeen.)
Vaihe 9
Irrota kamerakaapeli.
Huomaa, että kaapelissa on lukitusklipsi. Avaa klipsi irrottaaksesi kamerakaapelin.
Klipsi lukittu:
Klipsi avattu:
Vedä kaapeli ulos:
Vaihe 10
Poista levy ja oven kansi.
Vaihe 11

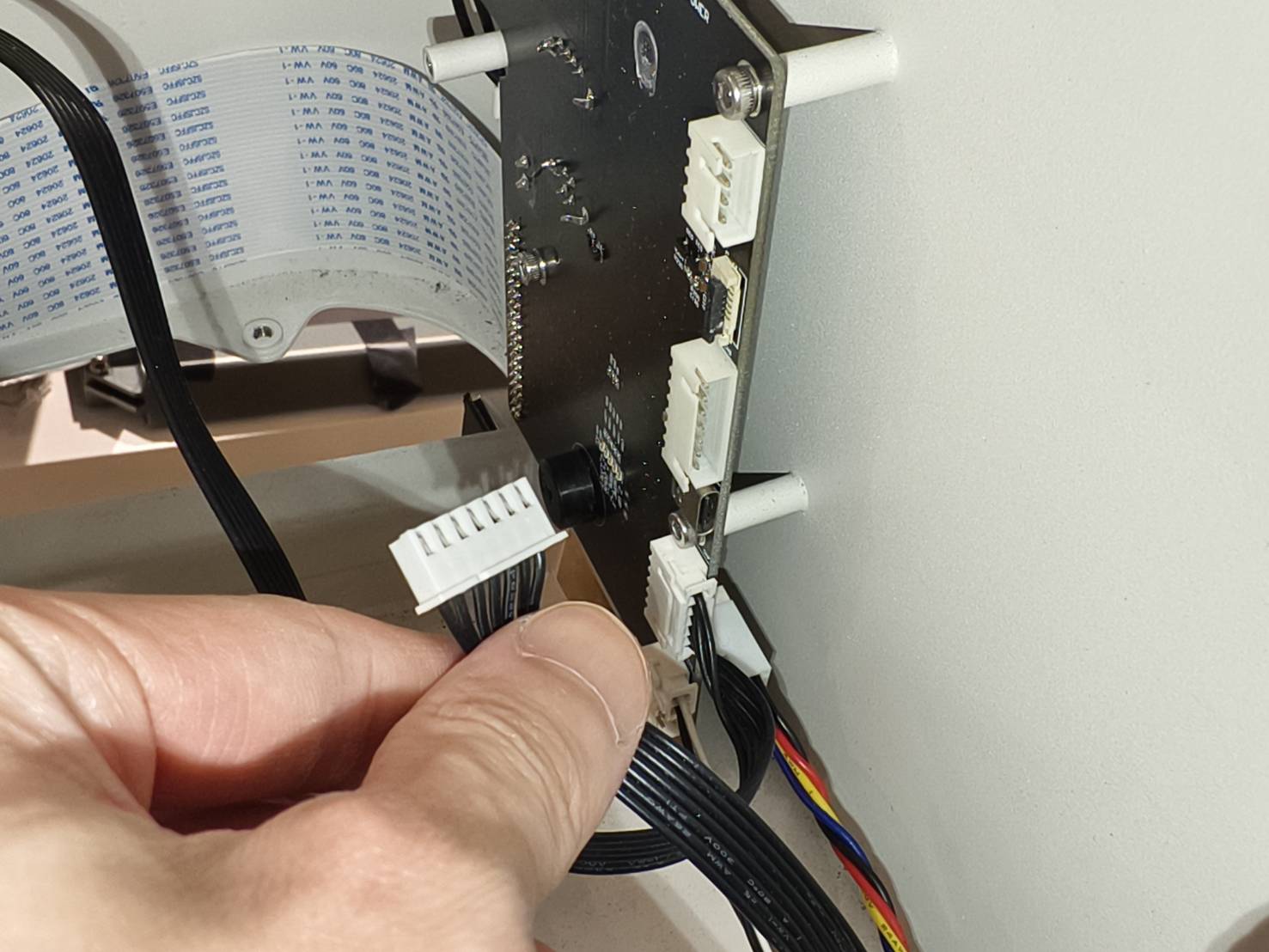

Irrota 7-napainen kaapeli.
Vaihe 12
Nosta ylärungon takaosaa ja aseta se alarungon päälle.
Vaihe 13
Etsi Y-akseli ja irrota kytkin ja akseli. (2 mm kuusiokoloruuvi *4 kpl)
Vaihe 14
Löysää kiskon tukikiinnike ja siirrä se sivuun. (3 mm kuusiokoloruuvi x 3 kpl)
(Tämä tuki estää pääsyn Y-akselin moottorin yhteen ruuviin.)
Vaihe 15
Irrota Y-akselin moottori järjestelmästä. (2,5 mm kuusiokoloruuvit x 4 kpl)
Vaihe 16
Irrota kytkin Y-akselin moottorista.
(Käytä pihtejä, jos kytkin on juuttunut Y-akselin moottorin akseliin.)
Vaihe 17
Kiinnitä kytkin uuden Y-akselin moottorin akseliin. (2,0 mm kuusiokoloruuvit x 2 kpl)
Vaihe 18
Asenna uusi Y-akselin moottori. (2,5 mm kuusiokoloruuvit x 4 kpl)
Vaihe 19
Kiinnitä kytkin pitkään akseliin. (2,0 mm kuusiokoloruuvit x 2 kpl)
Vaihe 20
Ruuvaa kiskon tuki kiinni. (3 mm kuusiokoloruuvi x 3 kpl)
Vaihe 21
Asenna hihna hihnapyörälle.
(Voit käyttää ruuvimeisselin vartta tai sormeasi ohjaamaan hihnaa hihnapyörälle samalla kun liikutat laserpäätä hitaasti. Hihnan tulisi vähitellen kiertää moottorin hihnapyörälle.)
Vaihe 22
Aseta ylärunko takaisin alkuperäiseen asentoon. Varmista, että molemmat kaapelit, 7-napainen kaapeli ja uuden Y-akselin moottorin kaapeli, on ohjattu ylöspäin.
Liikuta laserpäätä varovasti ympäriinsä ja tarkista, että se liikkuu tasaisesti, erityisesti Y-akselin suunnassa.
Jos ei, nosta takaosaa (Vaihe 12) uudelleen ja tarkista Y-akselin hihna tai kytkin kohdasta Vaihe 18 to Vaihe 21.
Vaihe 23
Asenna sivuruuvit takaisin (T8-ruuvi x 2 kpl). Varmista, että merkitty puoli on työalueen sisäpuolella.
Vaihe 24
Käännä laite ympäri. Kiristä kaikki pohjassa olevat ruuvit.
Huomaa, että merkitty kumijalka ja lyhyempi ruuvi on asennettava takaisin USB-porttien lähelle.
Suositus:
On parempi olla kiristämättä ruuveja täysin aluksi, koska jotkin ruuvit voivat olla väärin kohdistettuja eivätkä kiristy tai mene ruuvinreikiin kunnolla. Siksi on suositeltavaa kiristää kaikki ruuvit vasta, kun kaikki ruuvit on asennettu.
Vaihe 25
Käännä laite ympäri ja kytke 7-napainen kaapeli takaisin emolevyyn.
Vaihe 26
Aseta levy ja oven kansi takaisin laitteen päälle. Jätä tilaa, jotta kätesi yltävät sisään.
Vaihe 27
Kytke kamerakaapeli emolevyyn.
Huomaa, että kamerakaapelin metallipinnan tulee olla emolevyä kohti.
Kamerakaapelin metallipinta:
Metallipinnan tulee olla emolevyä kohti:
Aseta kaapeli:
Lukitse kiinnike:
Vaihe 28
Kytke moottorikaapeli.
Vaihe 29 - Työnnä levy takaisin ja kiristä ruuvit
Työnnä levy takaisin ja kiristä ruuvit. (T8-ruuvi x 8 kpl)
Vaihe 30
Kun olet suorittanut yllä olevat vaiheet, Y-akselin moottori on vaihdettu onnistuneesti. Koska vaiheisiin sisältyi oven kannen ja kameran siirtämistä, suorita kameran kalibrointi viimeisenä vaiheena ennen laitteen käytön jatkamista.
Voit tutustua tähän sivuun: Kameran kalibrointi
