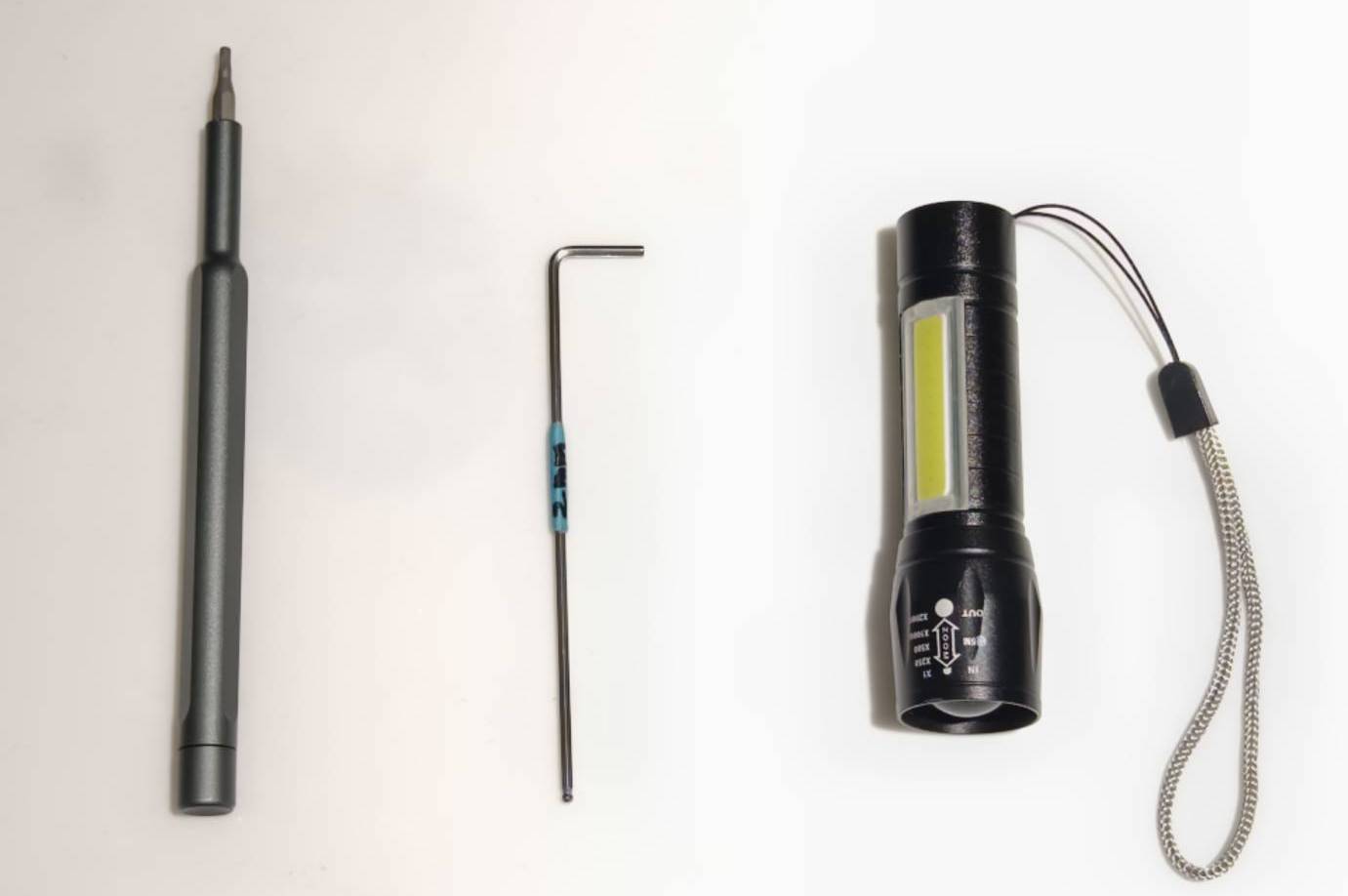

Työkalut
1｜2 mm:n kuusiokoloavain
2｜2 mm:n kuusiokoloavain (valinnainen)
3｜Pieni taskulamppu (valinnainen)
Vaihe 1
Sammuta laite ja irrota virtajohto.
Vaihe 2

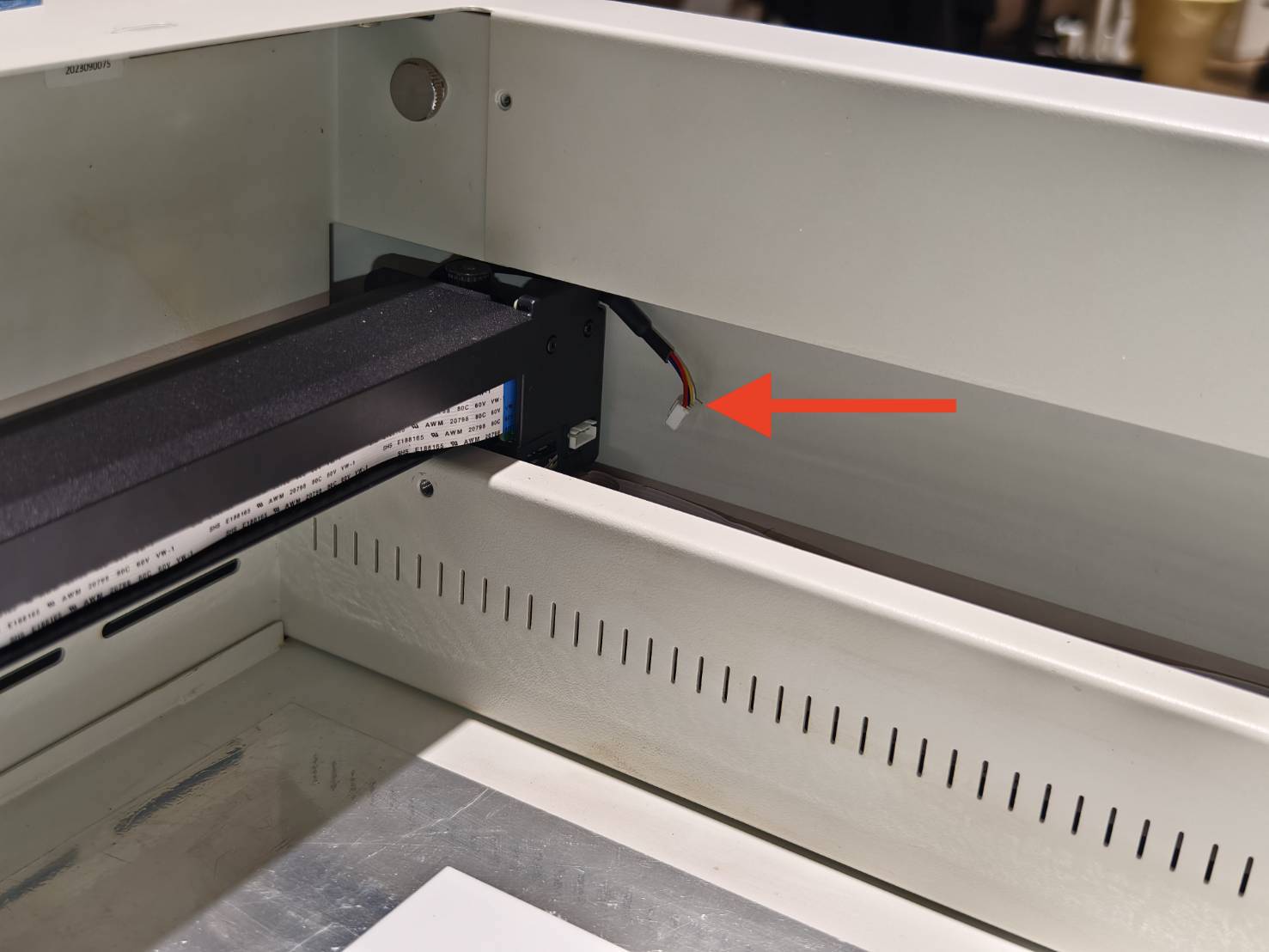

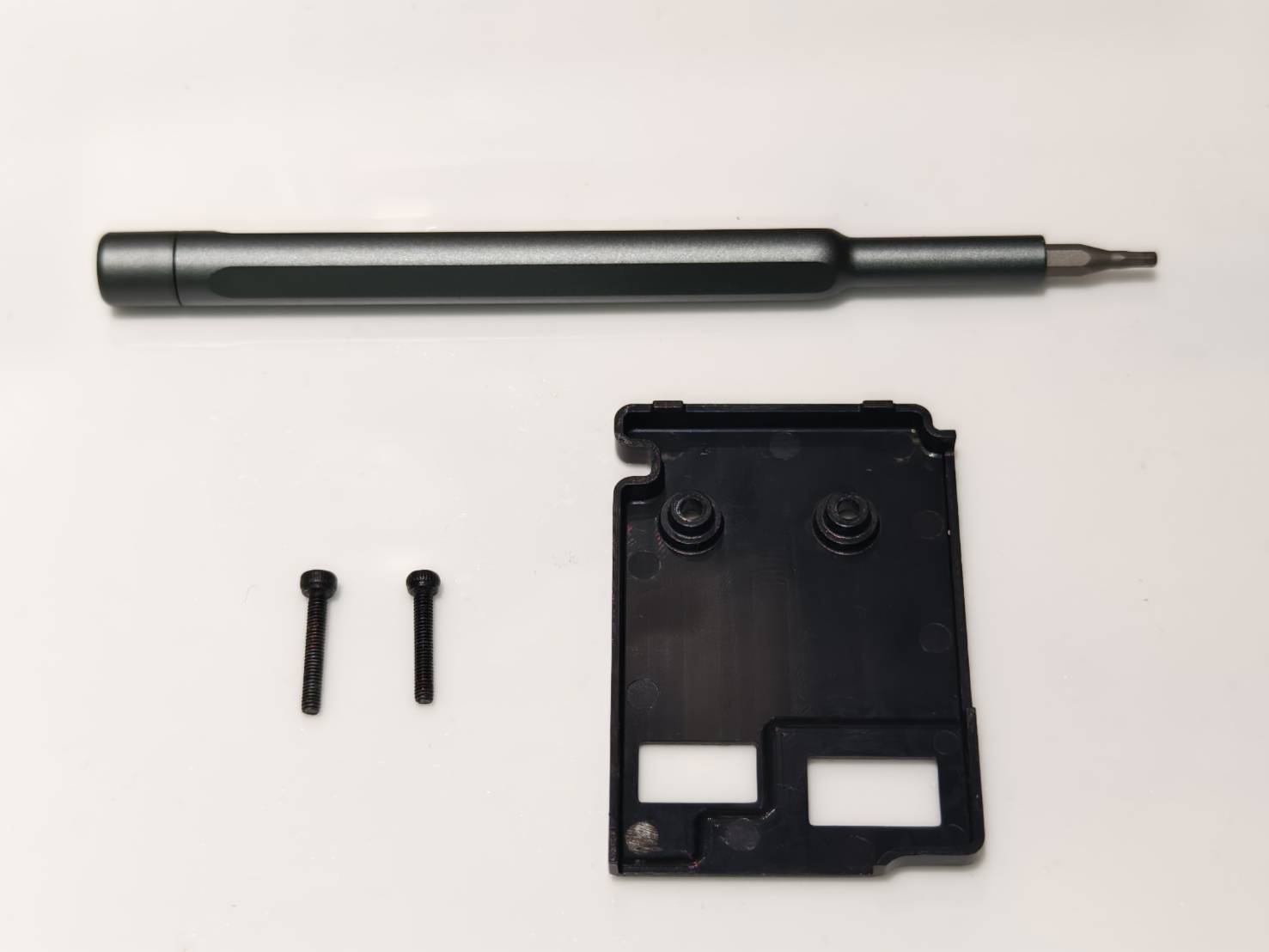

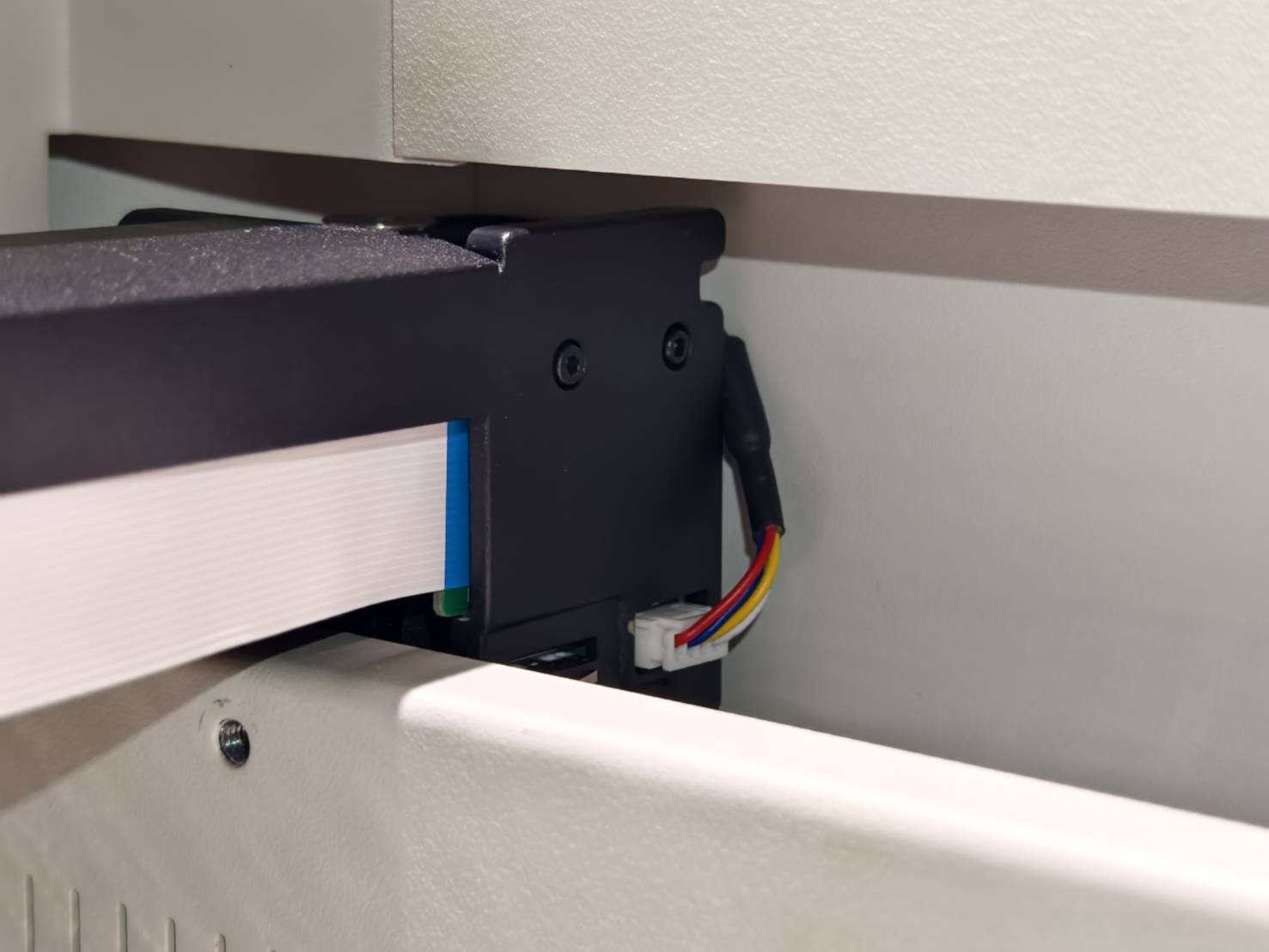

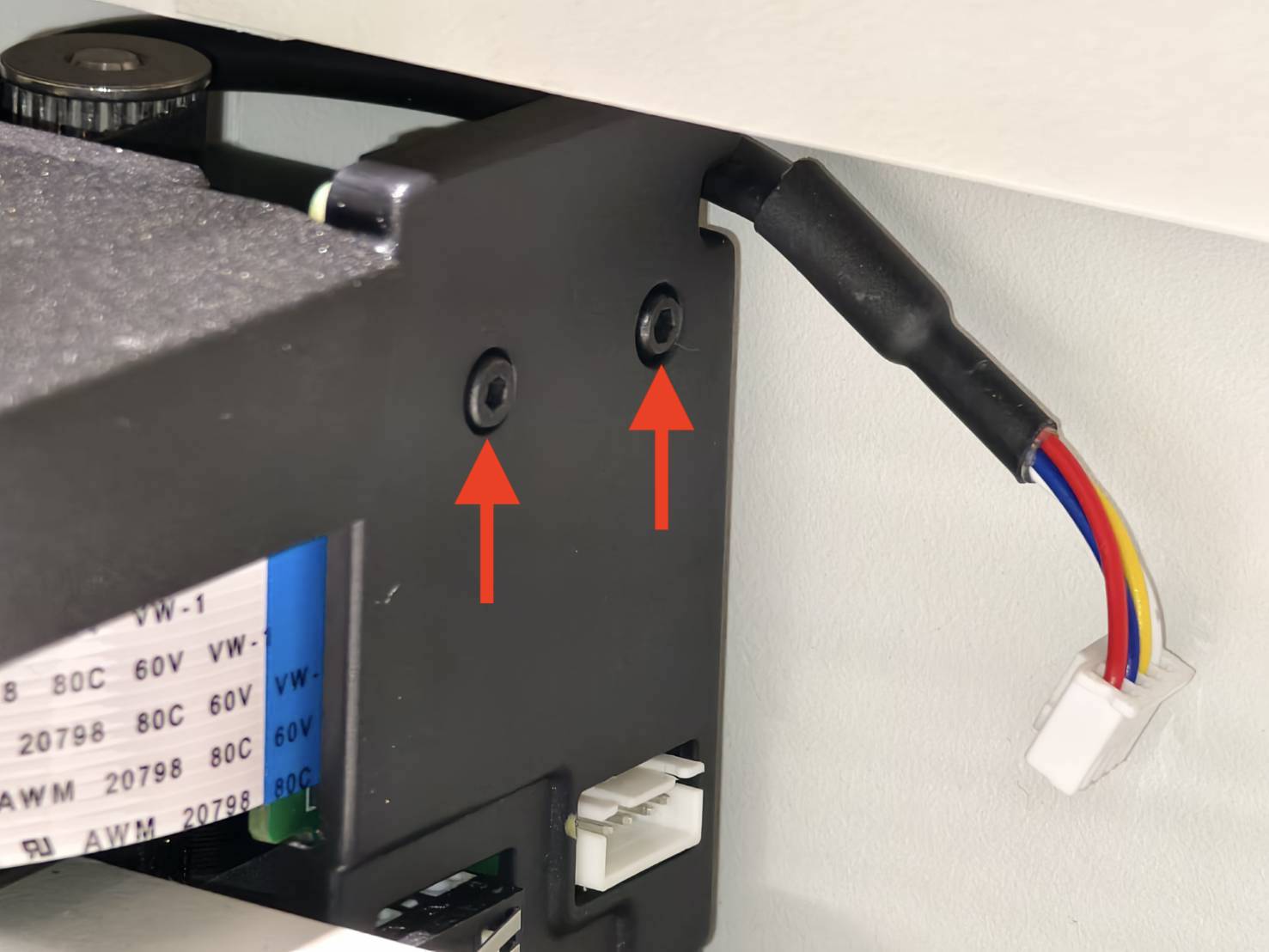

Kun olet laitteen etupaneelin edessä, irrota vasemmalla puolella oleva X-akselin moottorin kaapeli, poista kaksi 2 mm:n kuusiokoloruuvia ja irrota X-akselin piirilevyn suojus.
(Suositellaan pitkää, ohutta kuusiokoloavainta, joka antaa enemmän tilaa käsille.)
Video:
Vaihe 3

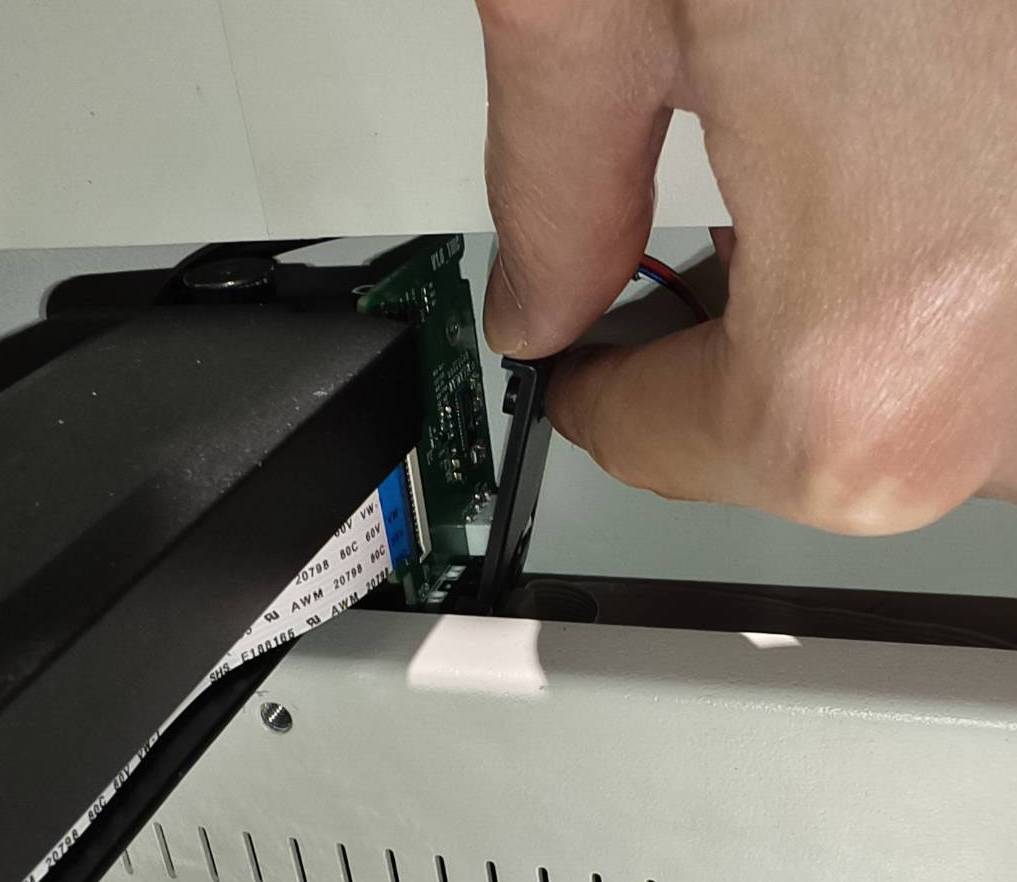

Avaa kaapelin kiinnike ja irrota kaapeli X-akselin piirilevystä.
Vaihe 4

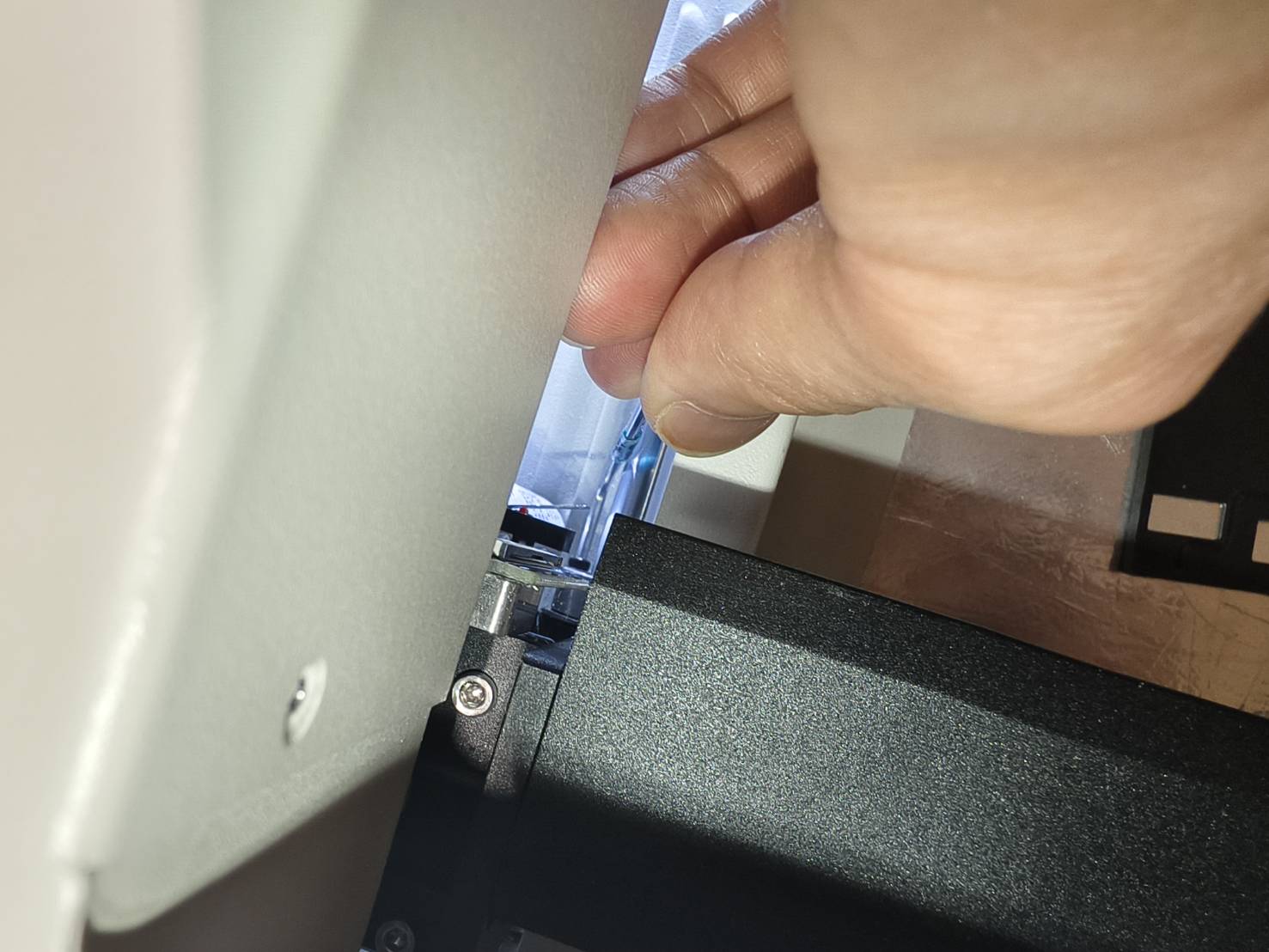

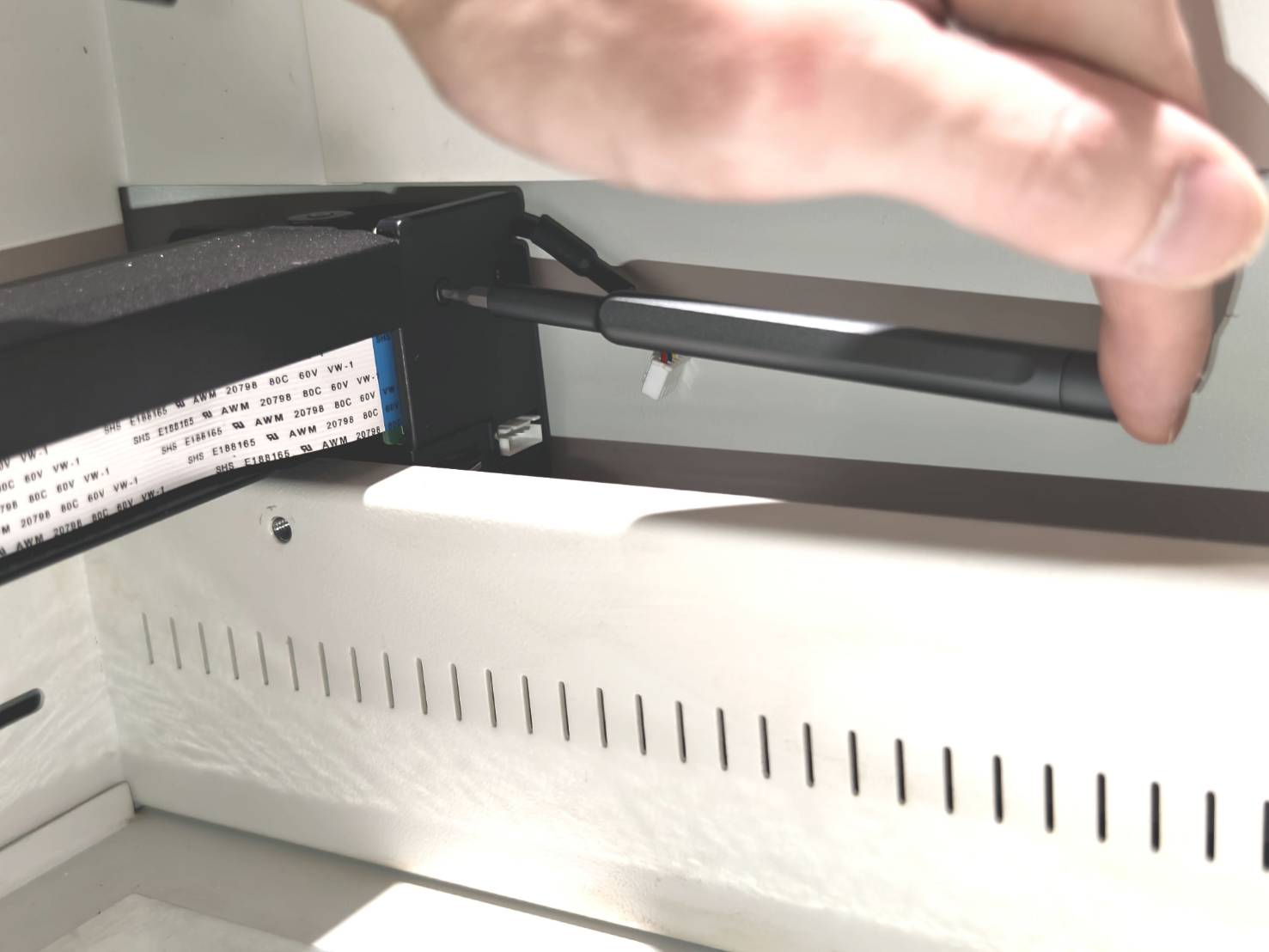

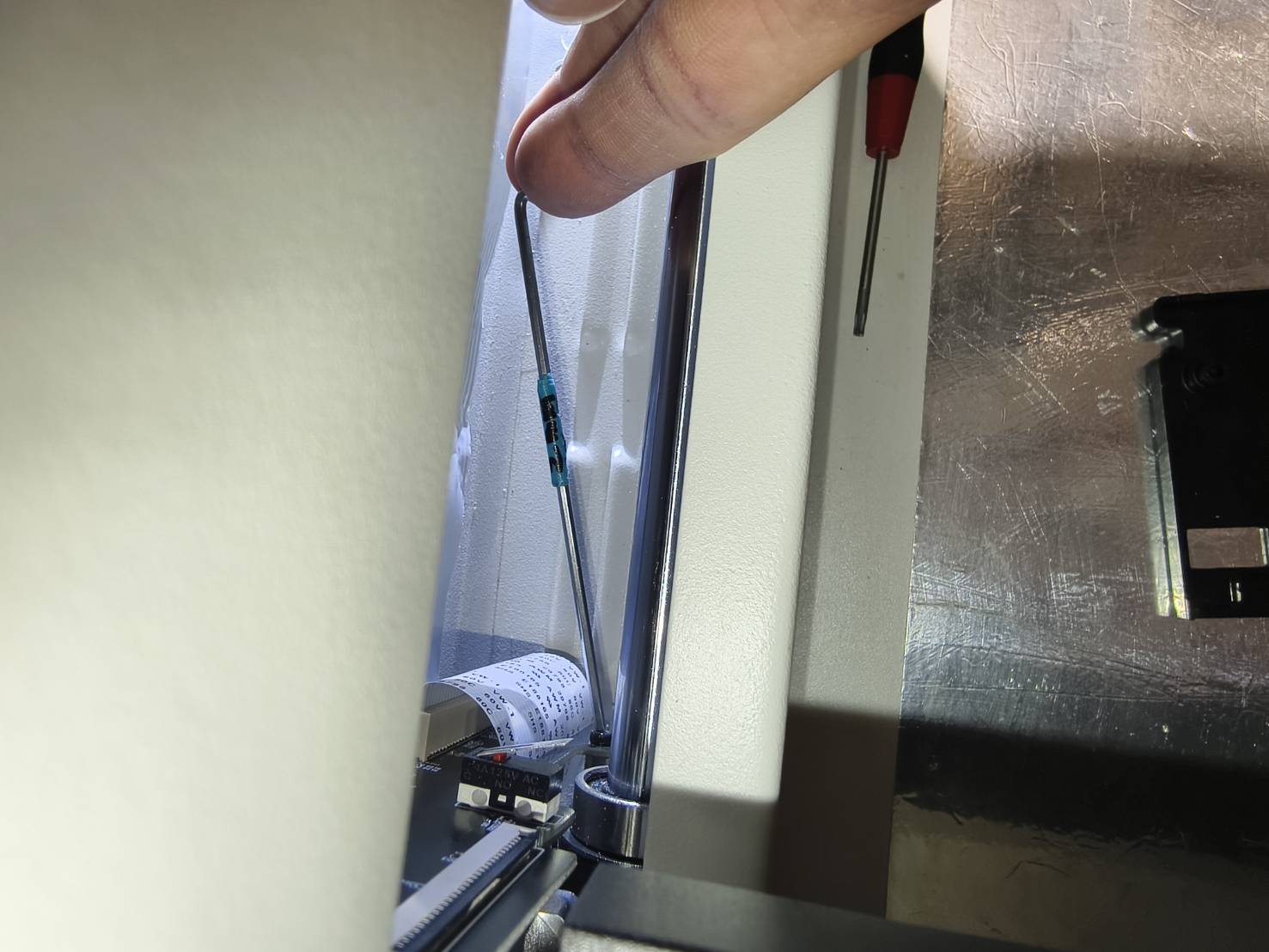

Irrota X-akselin piirilevy ruuvaamalla auki alapuolella oleva ruuvi, kuten videossa näytetään.
On suositeltavaa asettaa ruuvitaltta ensin ruuvin kantaan ja käyttää sitten molempia käsiä yhdessä.
Kun piirilevy on irrotettu, irrota varovasti Y-akselin 38-nastainen nauhakaapeli.
Ruuvin sijainti:
Video:

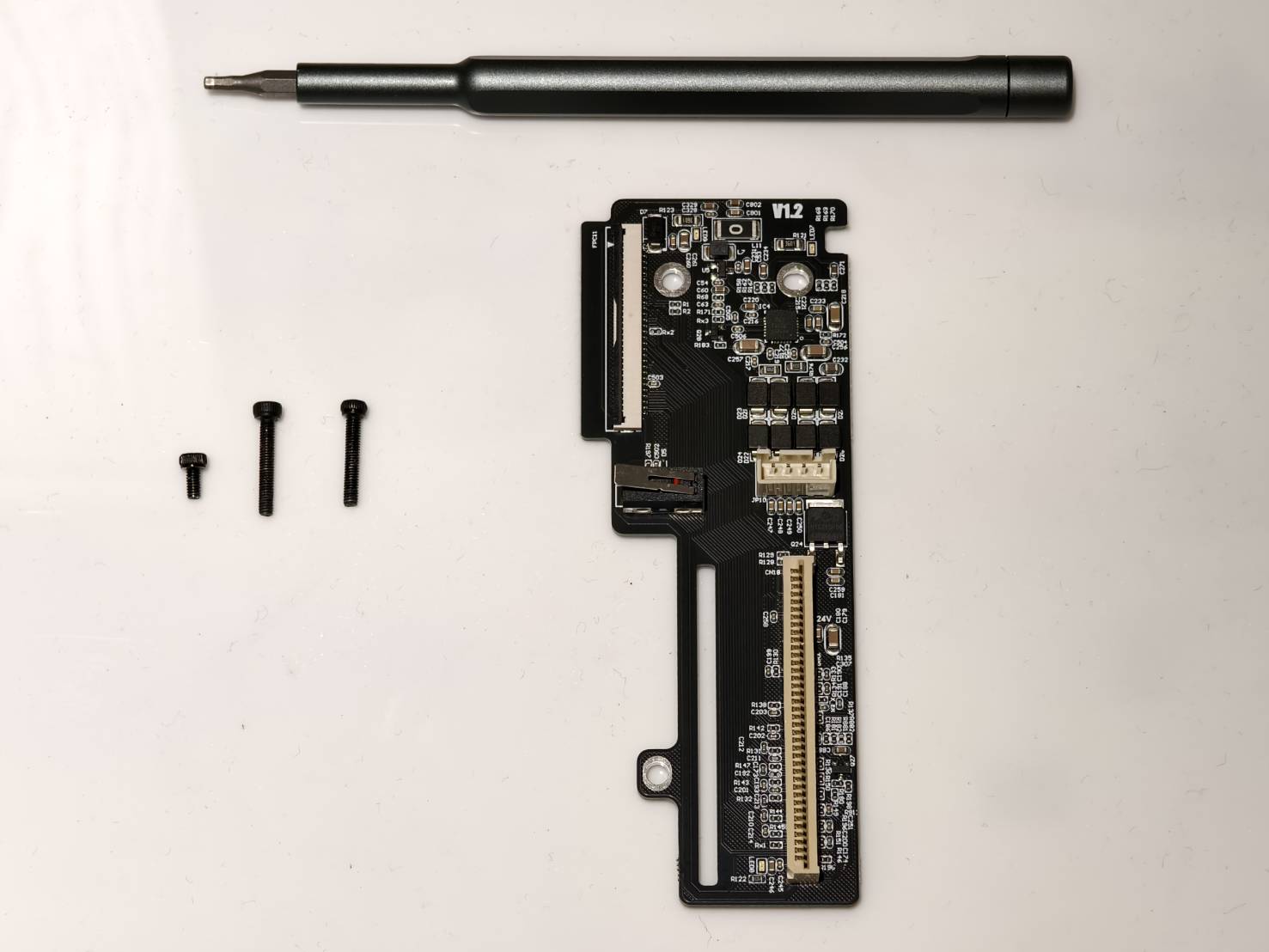

Osien irrottamisen jälkeen:
Huomaa
Jos ruuvi on liian tiukalla irrotettavaksi, voit yrittää ensin löysätä sitä L-muotoisella kuusiokoloavaimella ja sitten irrottaa ruuvin kuusiokoloruuvitaltalla.
Vaihe 5

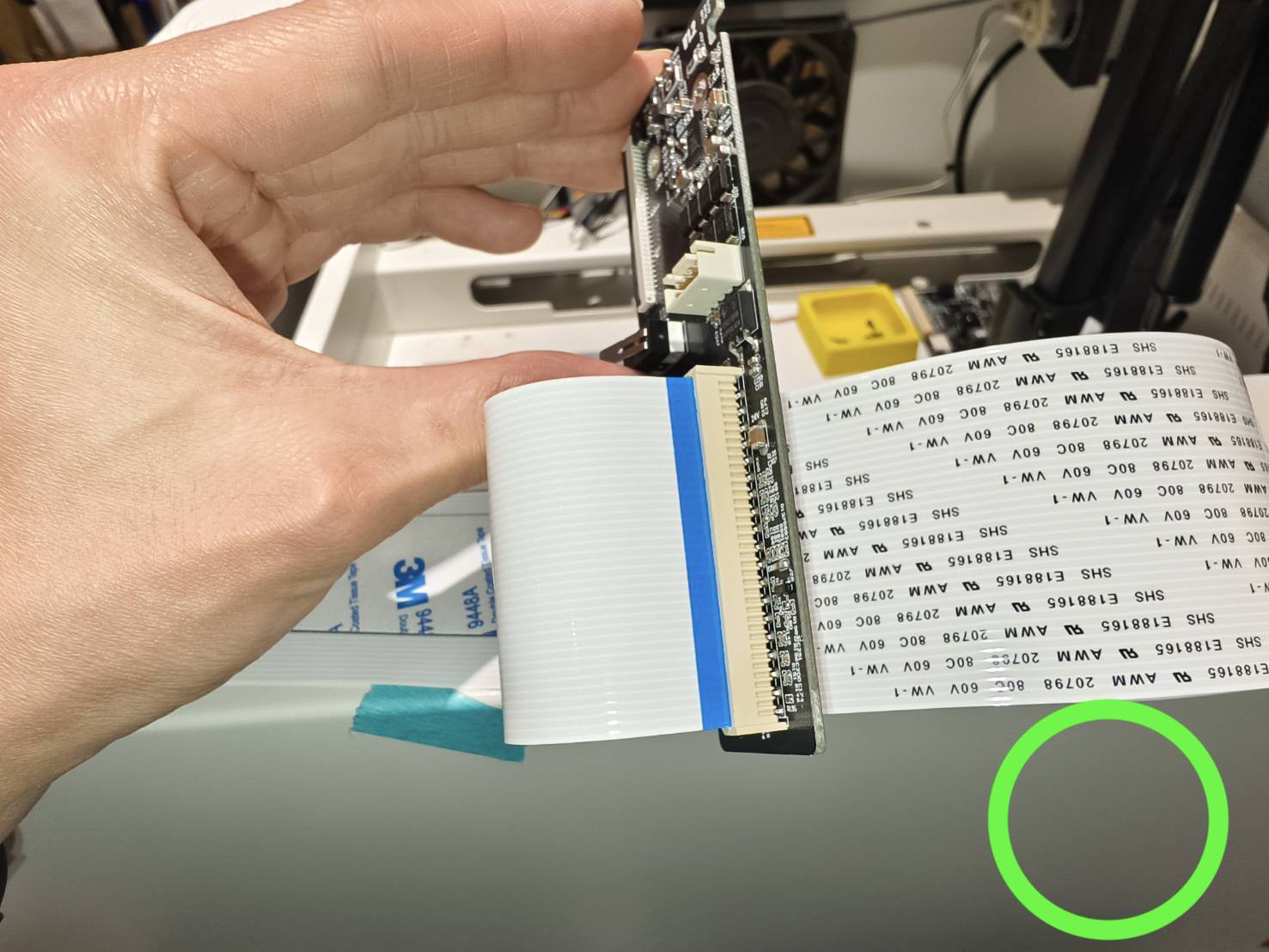

Ohjaa olemassa oleva 38-nastainen nauhakaapeli X-akselin ohjauskortin esiporatun reiän läpi ja liitä se korttiin.

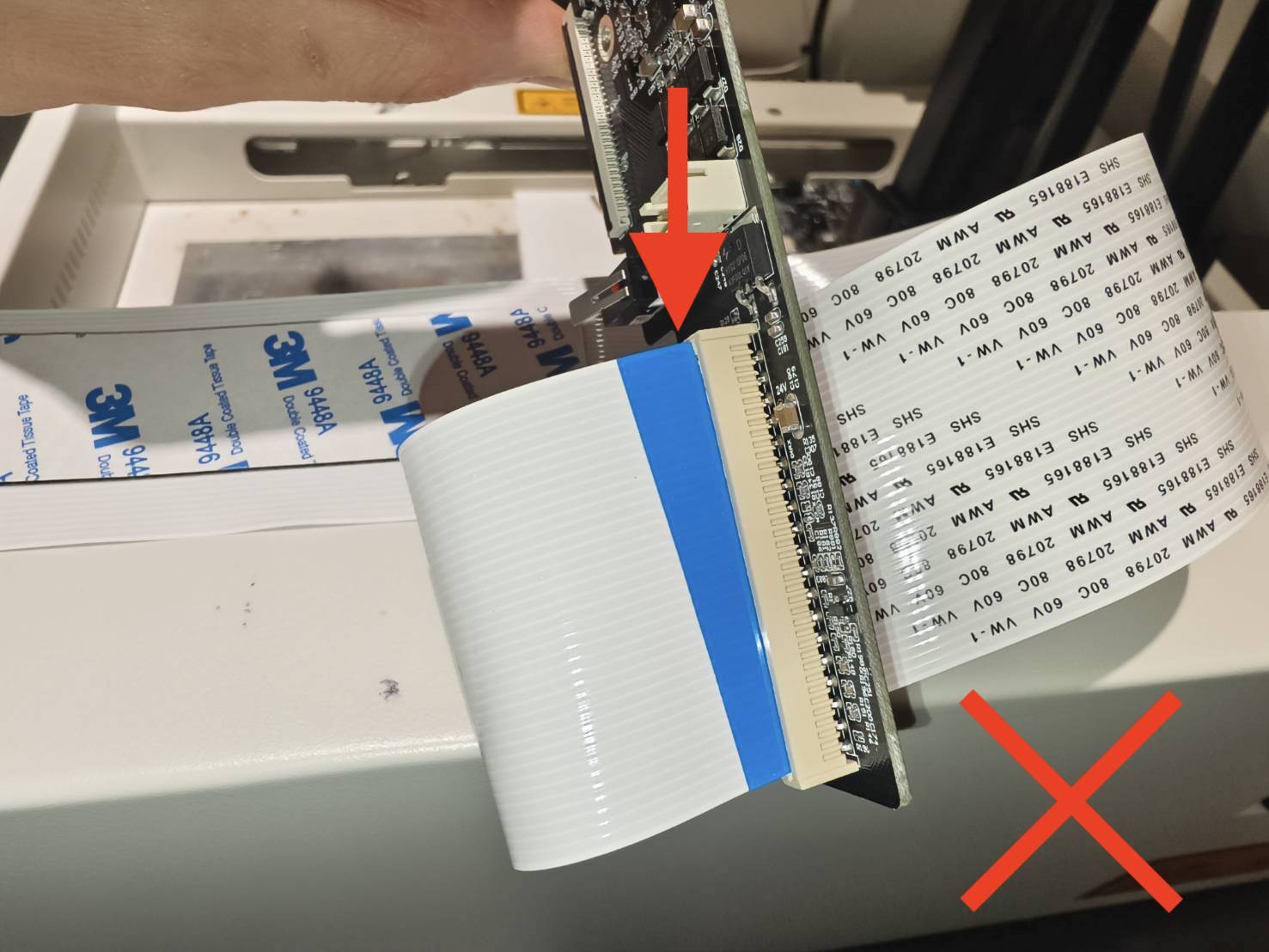

Varmista, että kaapelin sininen puoli on liittimiä/komponentteja kohti ja että se on kunnolla kiinni X-akselin ohjauskorttiin.
Vaihe 6

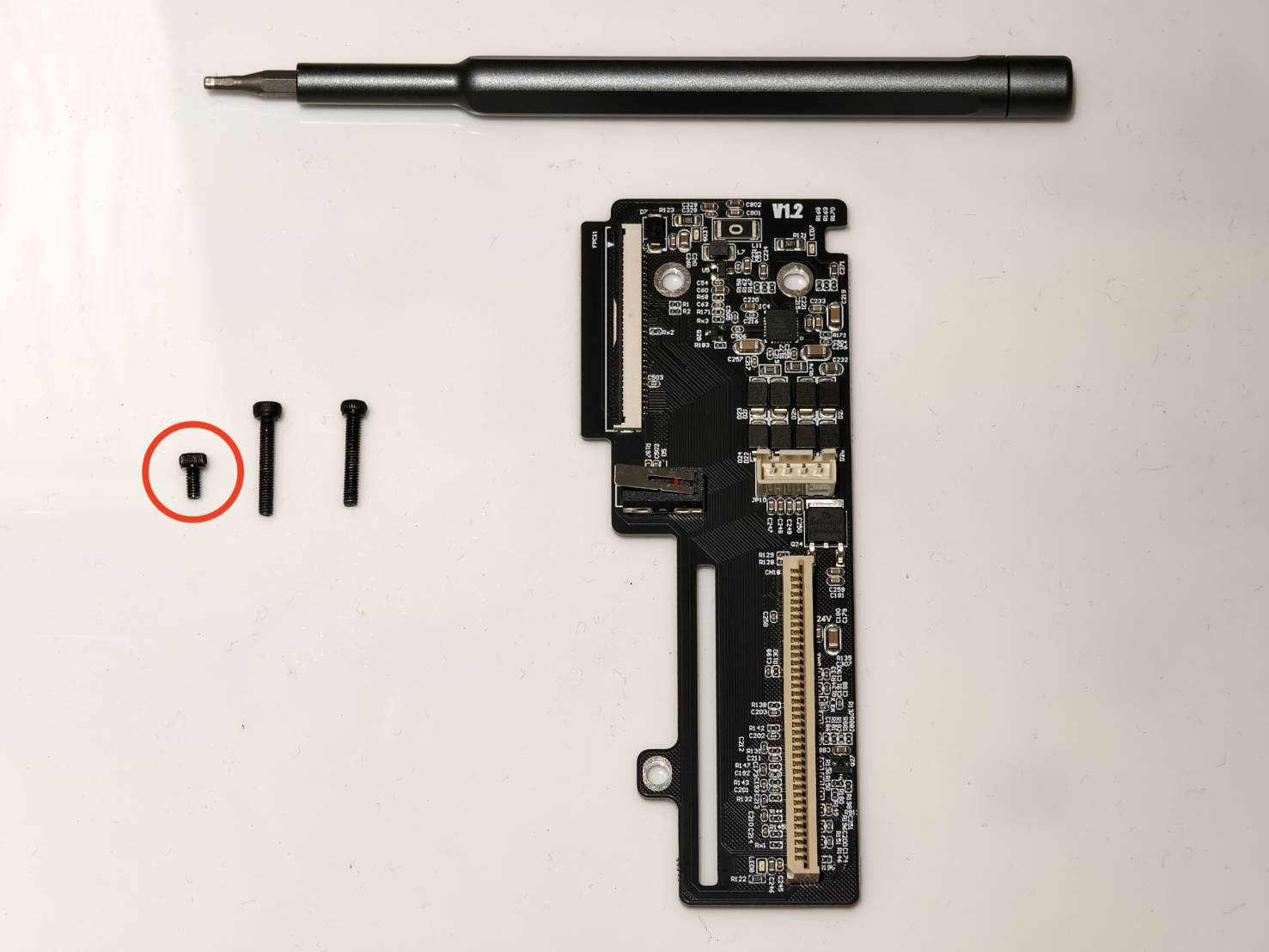

Asenna X-akselin ohjauskortti kiinnittämällä 'lyhyet' ruuvit alapuolelle. (Ruuvien sijainti)
Varmista, että liimapintainen puoli on peltiä vasten, kuten videossa näytetään.
Vaihe 7

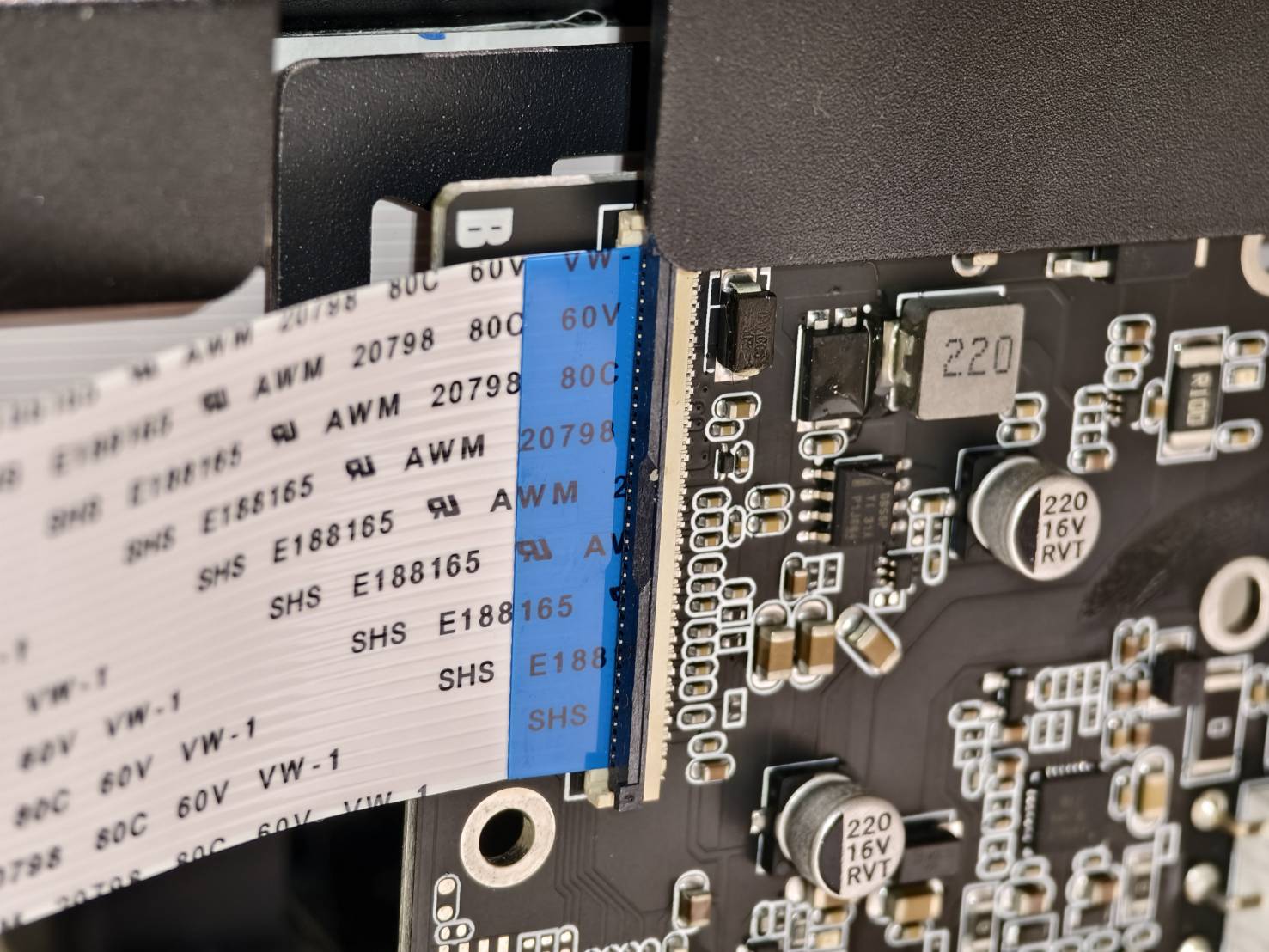

Asenna 30-nastainen kaapeli Z-akselin kortille. Kaapelin tulee olla liittimen keskellä. Jos asennus on tehty oikein, lukitusklipsi pitäisi olla helppo sulkea.
Katso seuraava kuvaus varmistaaksesi kaapelin oikean asennuskohdan ja varmistaaksesi, että kaapeli on asennettu oikein.
-

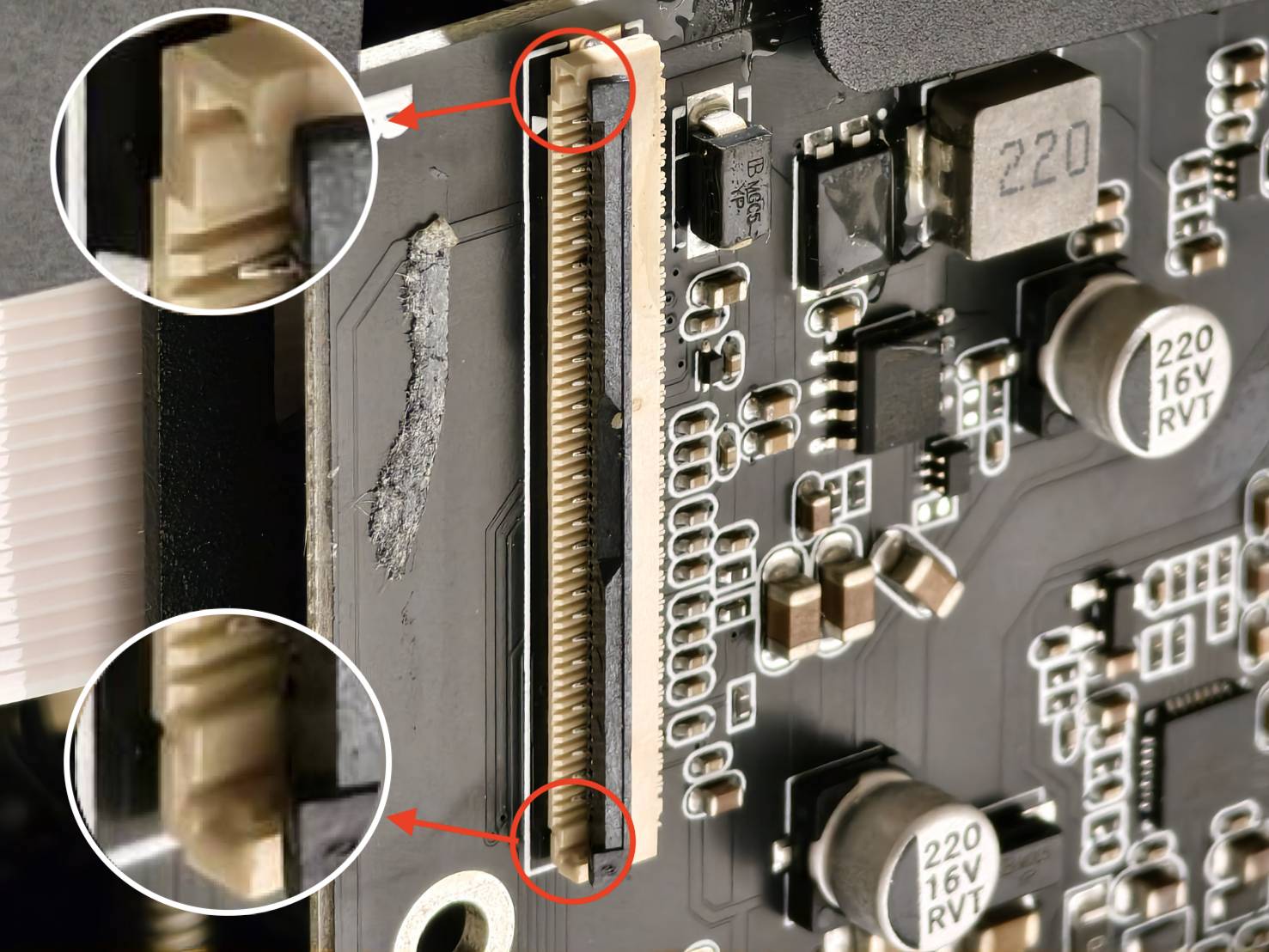

Kaapeliliittimen kaksi reunaa ovat hieman korkeammat, kuten kuvassa näkyy.
-

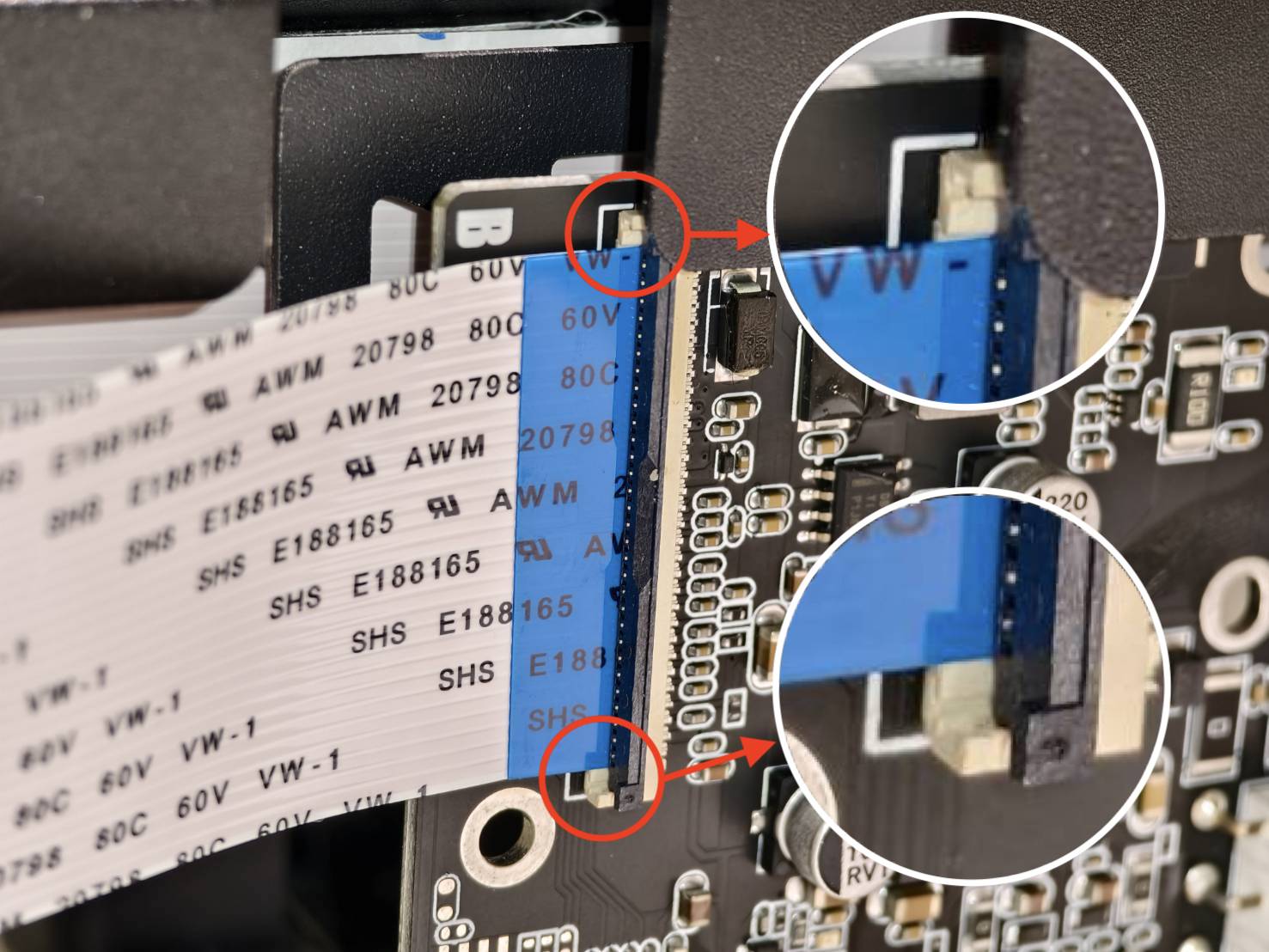

Kaapeli tulee asettaa keskelle. Oikein asennettuna sen pitäisi olla samalla korkeudella kuin reunat, kuten kuvassa näkyy.
(Lukitusklipsiä ei ole suljettu kuvassa.)
-

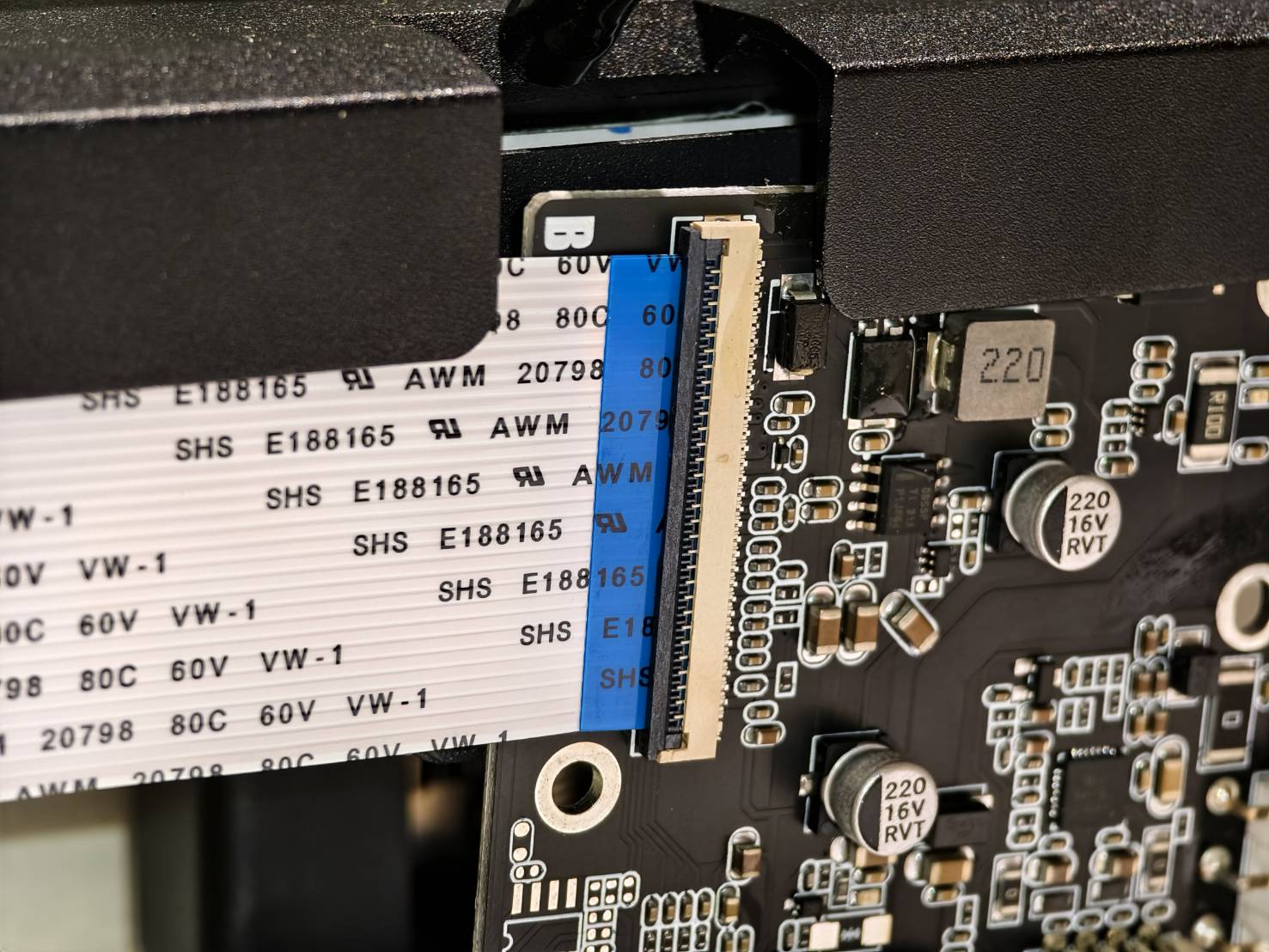

Vain asettamalla kaapelin oikein lukitusklipsi voidaan sulkea helposti, ja kaapelin tulee olla samansuuntainen liittimen kanssa, kuten kuvassa näkyy. (Lukitusklipsi on suljettu kuvassa.)
-
Video:
Vaihe 8
Käynnistä laite ja kokeile automaattitarkennusta nähdäksesi, toimiiko se.
- Se toimii normaalisti > Jatka vaiheeseen Vaihe 9
- Moduuli ei liiku lainkaan > Kytke 38-nastainen kaapeli uudelleen > Palaa vaiheeseen Vaihe 3
- Moduuli liikkuu, mutta tarkennus epäonnistuu > Kytke 30-nastainen kaapeli uudelleen > Palaa vaiheeseen Vaihe 3 ja siirry vaiheeseen Vaihe 7
Vaihe 9
Asenna X-akselin ohjauskortin suojus, kiristä kaksi pitkää 2 mm:n kuusiokoloruuvia ja kytke X-akselin moottorin kaapeli takaisin.
Video:
#LOPPU
