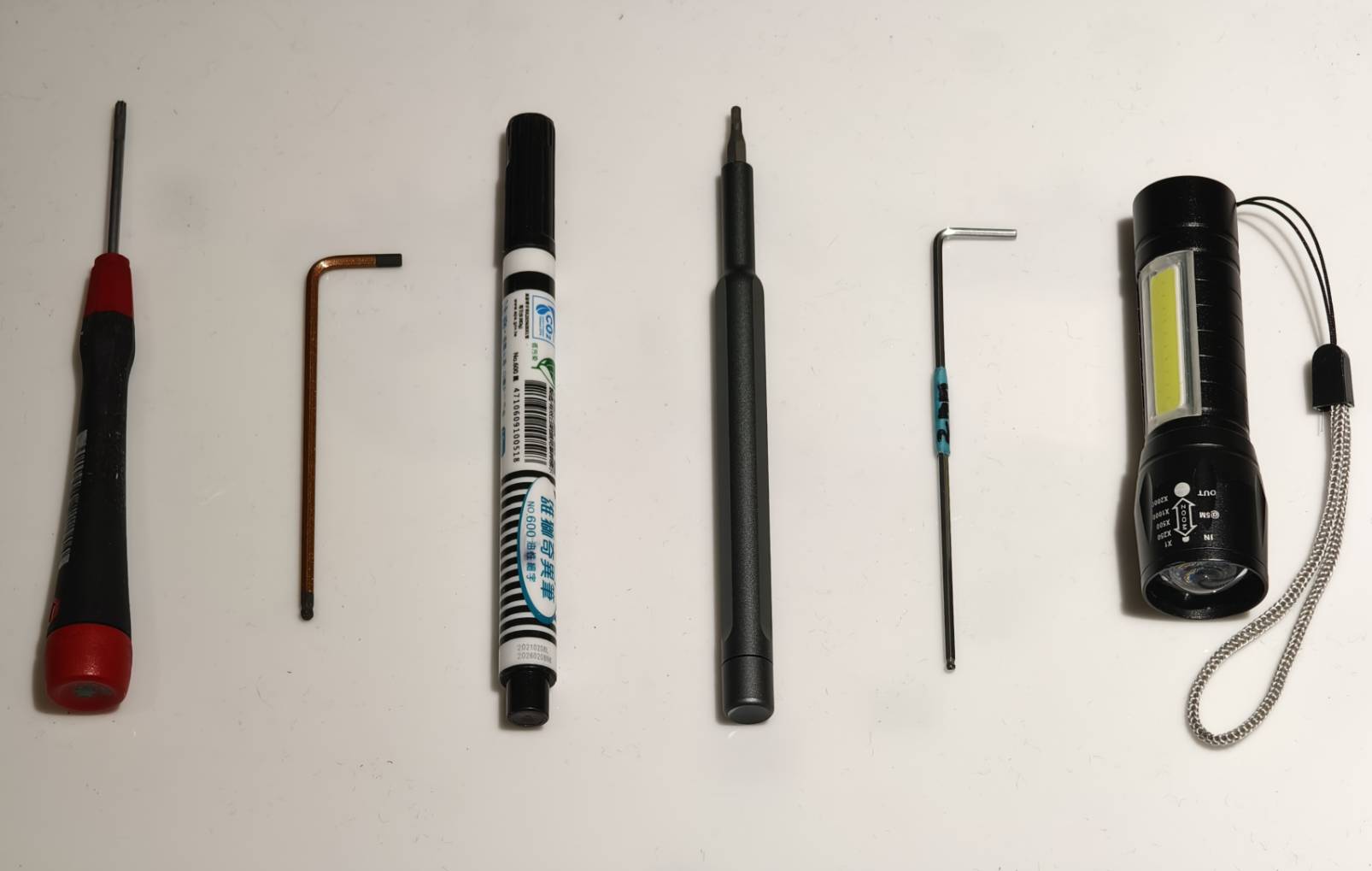

Työkalut
1｜Torx T8 ruuvimeisseli
2｜2.5mm kuusiokoloavain
3｜Merkintäkynä tai väriteippi
4｜2mm kuusiokoloavain
5｜2mm kuusiokoloavain (valinnainen)
6｜Pieni taskulamppu (valinnainen)
Vaihe 1
Sammuta laite ja irrota virtajohto.
Vaihe 2
Irrota nämä ruuvit levystä.
T8 ruuvi x 8 kpl (Levy ja luukun suojus ovat kiinni toisissaan.)
Vaihe 3
Siirrä levyä ja luukun suojusta hieman eteenpäin.
Vaihe 4
Irrota moottorin kaapeli.
Tämän kaapelin irrottamisen jälkeen kameran kaapelin irrottaminen on helpompaa.
Vaihe 5
Irrota kamerakaapeli.
Huomaa, että kaapelia pitää paikallaan kiinnike. Avaa kiinnike irrottaaksesi kamerakaapelin.
Kiinnikkeen lukitus:
Kiinnike avattu:
Vedä kaapeli irti:
Vaihe 6
Irrota levy ja luukun suojus.
Vaihe 7
Merkitse 38-nastaisen lattakaapelin sijainti kynällä tai teipillä
Vaihe 8
Irrota kaapelit emolevyn oikealta puolelta.
Voit ottaa valokuvan muistin tueksi, jos unohdat kaapeleiden sijainnin.
Vaihe 9
Irrota emolevyn ruuvit.
3 mm:n kuusiokoloruuvi x 4 kpl
Vaihe 10
Irrota 38-nastainen lattakaapeli levystä.
Huomaa, että kaapelin takapuolella on teippi.
Vedä emolevy ulos 45 asteen kulmassa.
Tämä kaapeli irrotetaan painamalla lukitusta.
Irrota kaikki kaapelit.
Vaihe 11
Koneen etupuolelta katsottuna, irrota vasemmalla puolella oleva X-akselin moottorin kaapeli, poista kaksi 2 mm:n kuusiokoloruuvia ja irrota X-akselin piirilevyn suojus.
(Suositellaan pitkää, ohutta kuusiokoloavainta, joka antaa enemmän työskentelytilaa.)
Vaihe 12
Avaa kaapelin kiinnike ja irrota kaapeli X-akselin piirilevystä.
Vaihe 13
Irrota X-akselin piirilevy poistamalla pohjassa oleva ruuvi videolla näytetyllä tavalla.
On suositeltavaa asettaa ruuvimeisseli ensin ruuvin kantaan ja käyttää sitten molempia käsiä yhdessä.
Kun piirilevy on irrotettu, irrota varovasti Y-akselin 38-nastainen nauhakaapeli.
Ruuvin sijainti:
Video:
Osien irrottamisen jälkeen:
Huomio
Jos ruuvi on liian kireällä irrotettavaksi, voit yrittää ensin löysätä sitä L-muotoisella kuusiokoloavaimella ja sitten poistaa ruuvin kuusiokoloruuvimeisselillä.
Vaihe 14
Irrota 38-nastainen nauhakaapeli kokonaan.
Joissakin kaapelin osissa saattaa olla liimapintaa, erityisesti emolevyn läheisyydessä.
Vaihe 15

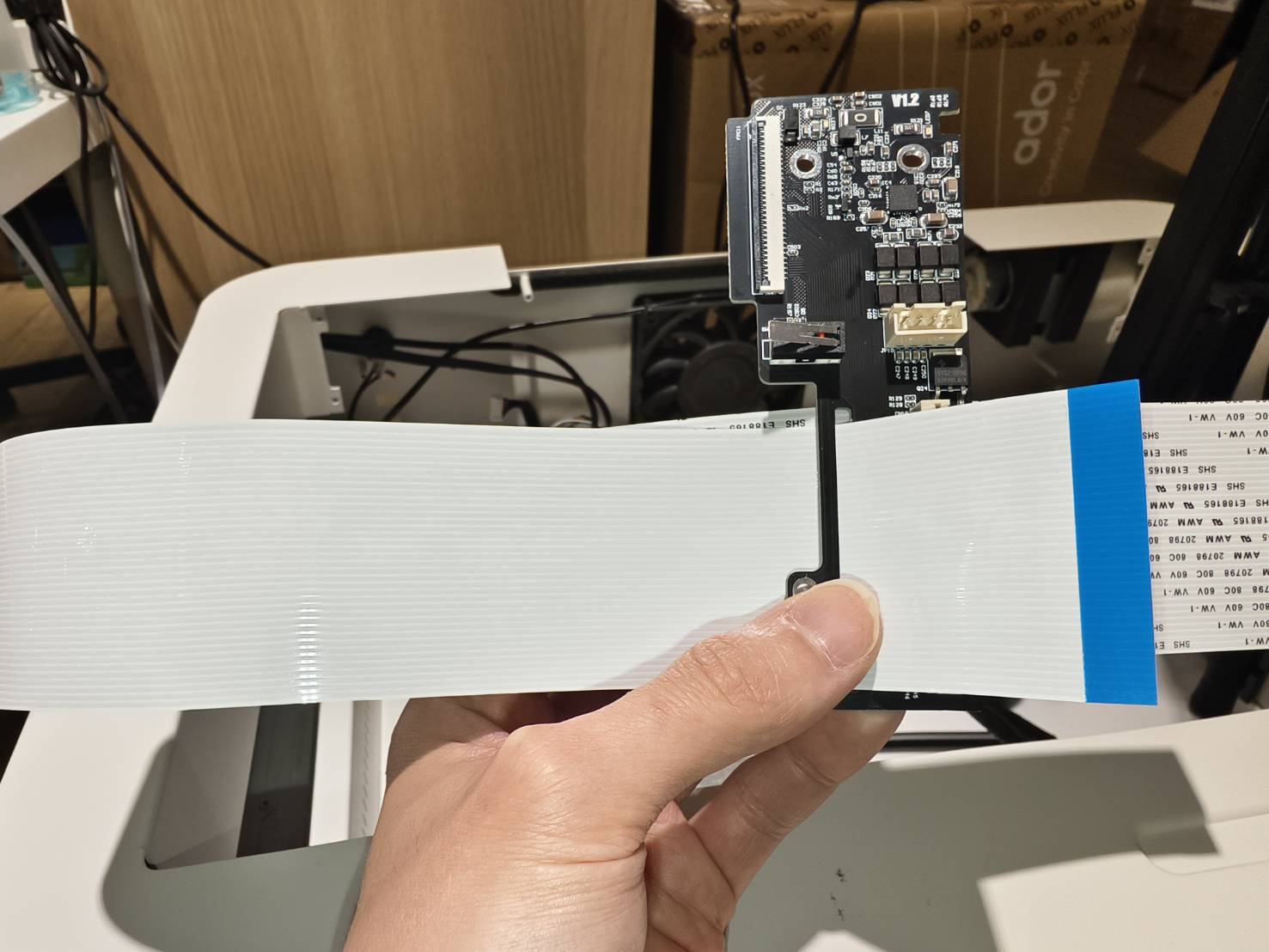

Ohjaa uusi 38-nastainen nauhakaapeli X-akselin ohjauskortin esiporatun reiän läpi (puoli, jossa ei ole liimapintaa) ja liitä se korttiin.
Huomioi suunta: varmista, että nauhan sininen puoli on liittimiä kohti ja että nauhakaapeli on kunnolla kiinni X-akselin ohjauslevyssä.
Video:
Vaihe 16
Asenna X-akselin ohjauskortti kiinnittämällä "lyhyet" ruuvit alapuolelle. (Ruuvin sijainti)
Varmista, että liimapinnallinen puoli on metallilevyä vasten, kuten videossa näytetään.
Vaihe 17
Asenna 30-nastainen kaapeli Z-akselin piirilevyyn. Kaapelin tulee olla liittimen keskellä. Jos asennus on tehty oikein, lukitusklipsi pitäisi pystyä sulkemaan helposti.
Katso seuraavasta ohjeesta, mihin kohtaan kaapeli tulee asettaa, ja varmista, että kaapeli on asennettu oikein.
-
Kaapeliliittimen reunat ovat hieman korkeammat, kuten kuvassa näkyy.
-
Kaapeli tulee asettaa keskelle. Oikein asetettuna sen pitäisi olla samalla korkeudella reunojen kanssa, kuten kuvassa näkyy.
(Lukitusklipsiä ei ole suljettu kuvassa.)
-
Vain asettamalla kaapeli oikein lukitusklipsi voidaan sulkea helposti, ja kaapelin tulee olla yhdensuuntainen liittimen kanssa, kuten kuvassa näkyy. (Lukitusklipsi on suljettu kuvassa.)
-
Video:
Vaihe 18
Asenna X-akselin ohjauskortin suojus, kiristä kaksi pitkää 2 mm:n kuusiokoloruuvia ja kytke X-akselin moottorikaapeli takaisin.
Video:
Vaihe 19

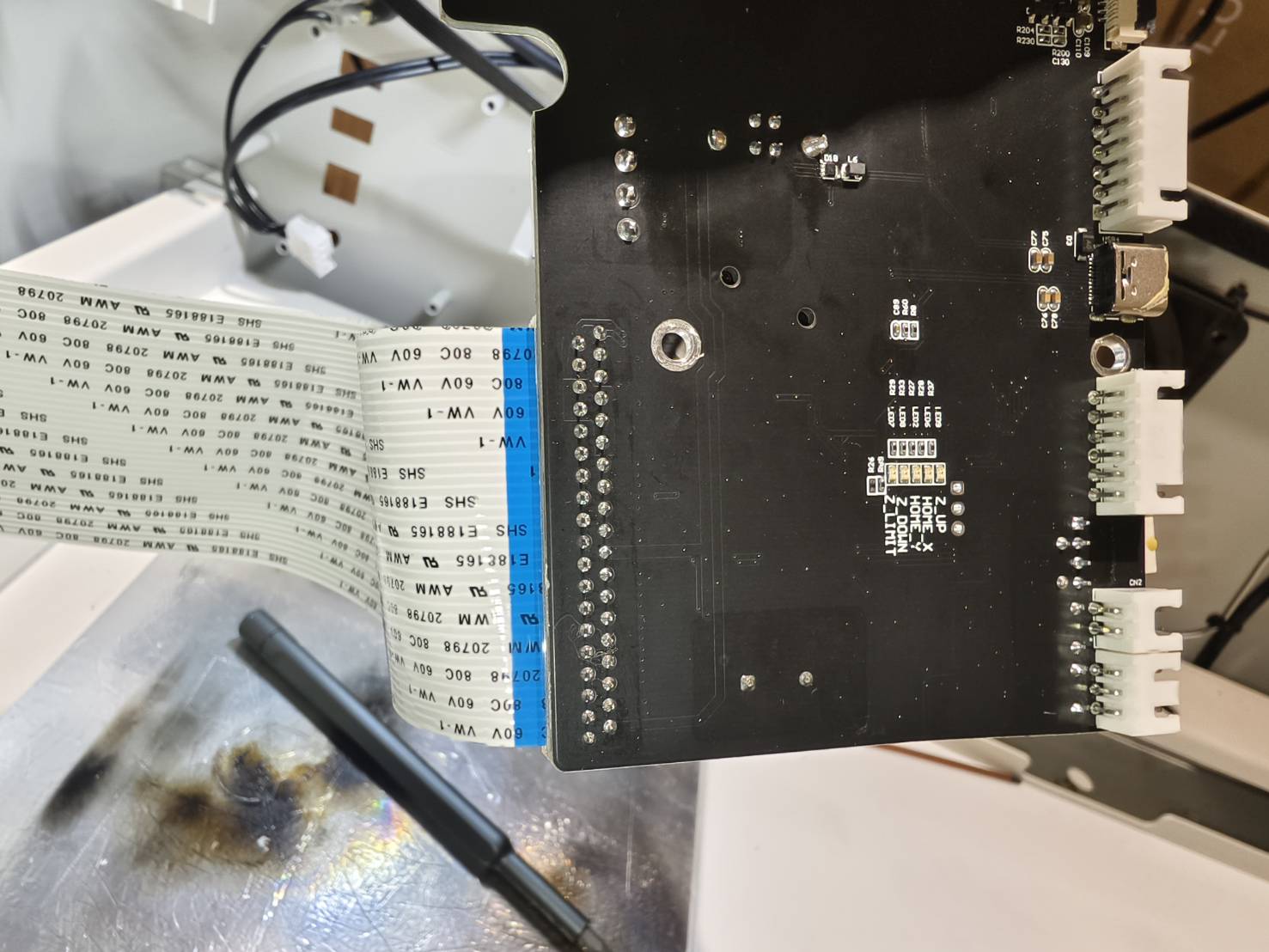

Liitä 38-nastainen kaapeli emolevyyn.

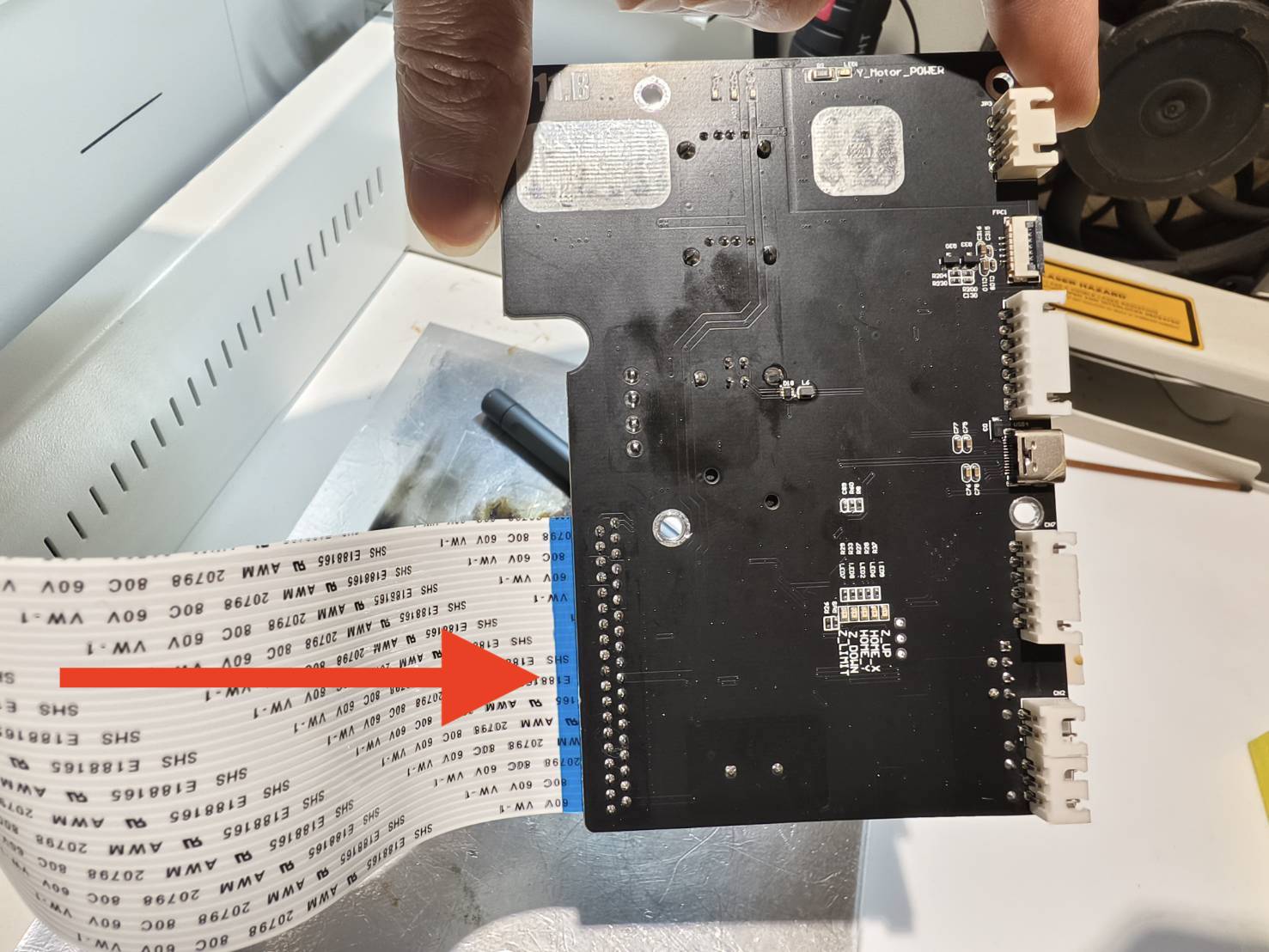

Varmista, että kaapelin suunta on oikea, kuten kuvassa näytetään.
Vaihe 20
Kytke kaapelit emolevyyn.
Vaihe 21
Aseta emolevy takaisin paikalleen.
Aseta ensin 38-nastainen nauhakaapeli rakoon varmistaen, että emolevyn alareuna koskettaa pohjaa. Siirrä sitä sitten vasemmalle kohdistaaksesi emolevyn ruuvinreiät.
Vaihe 22
Kiinnitä emolevy ruuvaamalla ruuvit paikoilleen.
Vaihe 23
Kytke kaikki kaapelit paitsi kamera- ja moottorikaapeli.
Vaihe 24
Irrota pieni osa nauhakaapelin liimapinnasta läheltä X-akselin ohjauskorttia. Työnnä sitten nauhakaapeli emolevyn kulmassa kokonaan alas, kohdista se merkityn viivan kanssa ja kiinnitä aluksi osittain. Kun asento on varmistettu, poista loput suojapaperista ja kiinnitä kaapeli tukevasti paikalleen.
Vaihe 25
Liikuta moduulia Y-suunnassa ja tarkista, että 38-nastainen kaapeli liikkuu esteettömästi.
Vaihe 26
Käynnistä laite ja testaa automaattitarkennusta nähdäksesi, toimiiko se.
- Se toimii normaalisti > Jatka Vaihe 27
- Moduuli ei liiku lainkaan > Kytke 38-nastainen kaapeli uudelleen > Palaa kohtaan Vaihe 8
- Moduuli liikkuu, mutta tarkennus epäonnistuu > Kytke 30-nastainen kaapeli uudelleen > Palaa kohtaan Vaihe 11 - 12 ja siirry kohtaan Vaiheet 17 - 18
Vaihe 27
Aseta levy ja oven suojus päälle. Jätä tilaa käsien työskentelylle.
Vaihe 28
Liitä kamerakaapeli emolevyyn.
Huomaa, että kamerakaapelin metallipinnan on oltava emolevyä vasten.
Kamerakaapelin metallipinta:
Metallipinnan on oltava emolevyä vasten:
Liitä kaapeli:
Lukitse kiinnitin:
Vaihe 29
Liitä moottorikaapeli.
Vaihe 30
Työnnä levy takaisin paikalleen ja kiristä ruuvit.
T8 ruuvi x 8 kpl
Vaihe 31
Kun olet suorittanut yllä olevat vaiheet, oven suojus on vaihdettu onnistuneesti. Koska toimenpiteisiin sisältyi oven suojuksen ja kameran siirtämistä, suorita kameran kalibrointi viimeisenä vaiheena ennen laitteen käytön jatkamista.
Voit tutustua tähän sivuun: Kameran kalibrointi
#LOPPU
