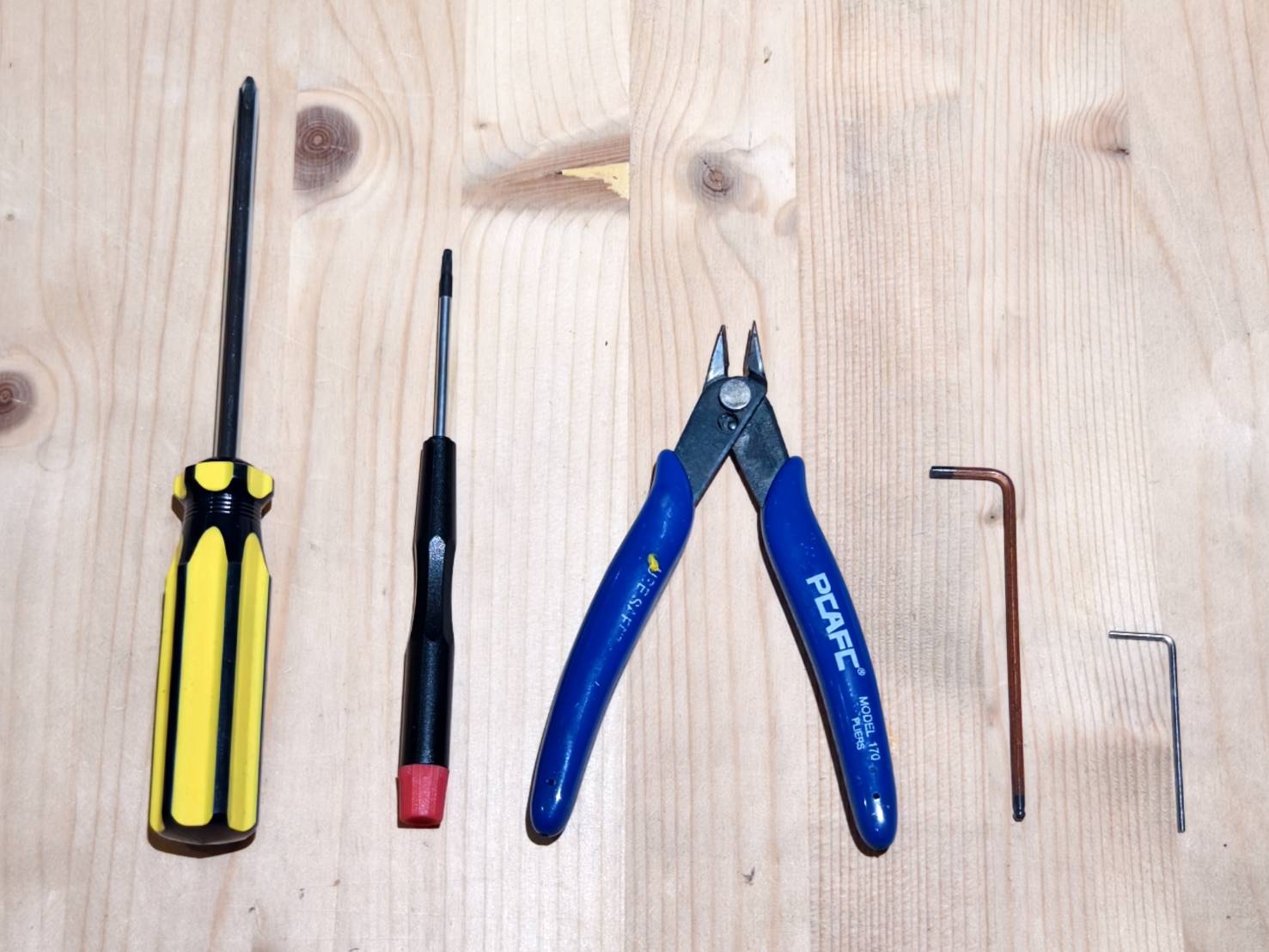

Työkalut
| 1 |
Ristipääruuvitaltta |
| 2 |
Torx T8 ruuvitaltta |
| 3 |
Sivuleikkurit |
| 4 |
2,5 mm:n kuusiokoloavain |
| 5 |
1,5 mm:n kuusiokoloavain |
Vaihe 1

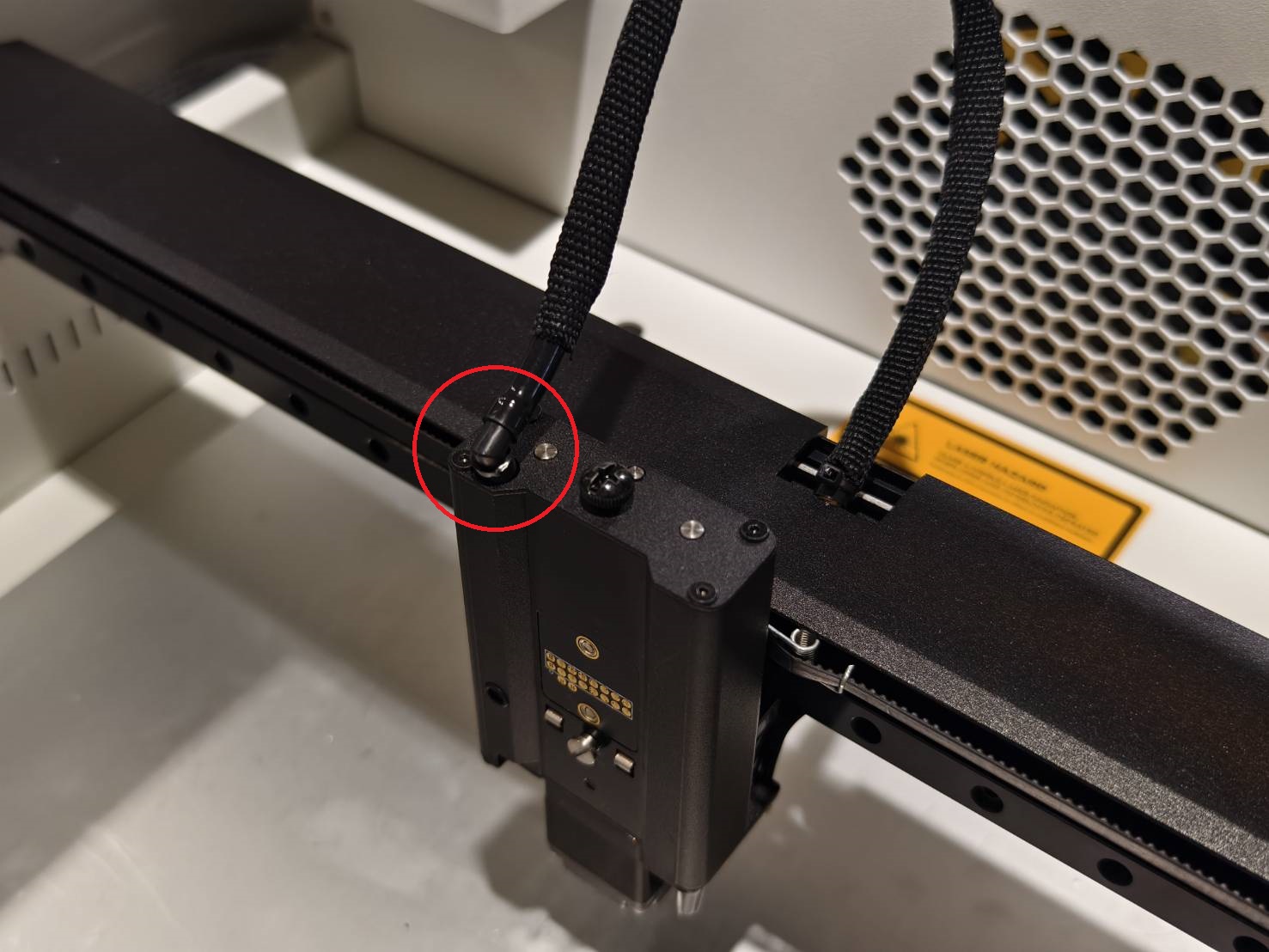

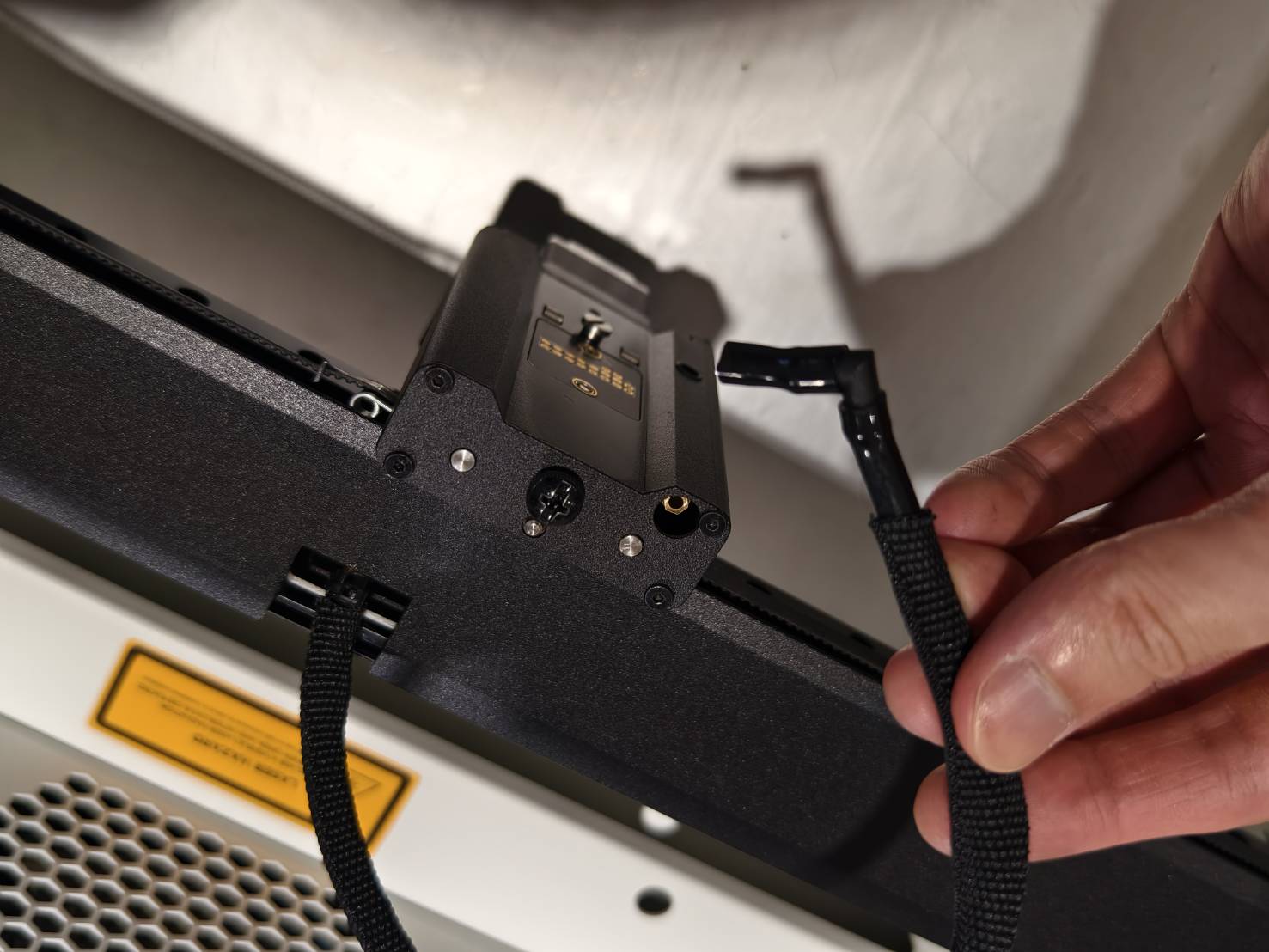

Irrota kolme alla olevassa kuvassa osoitettua kaapelia.
Vaihe 2

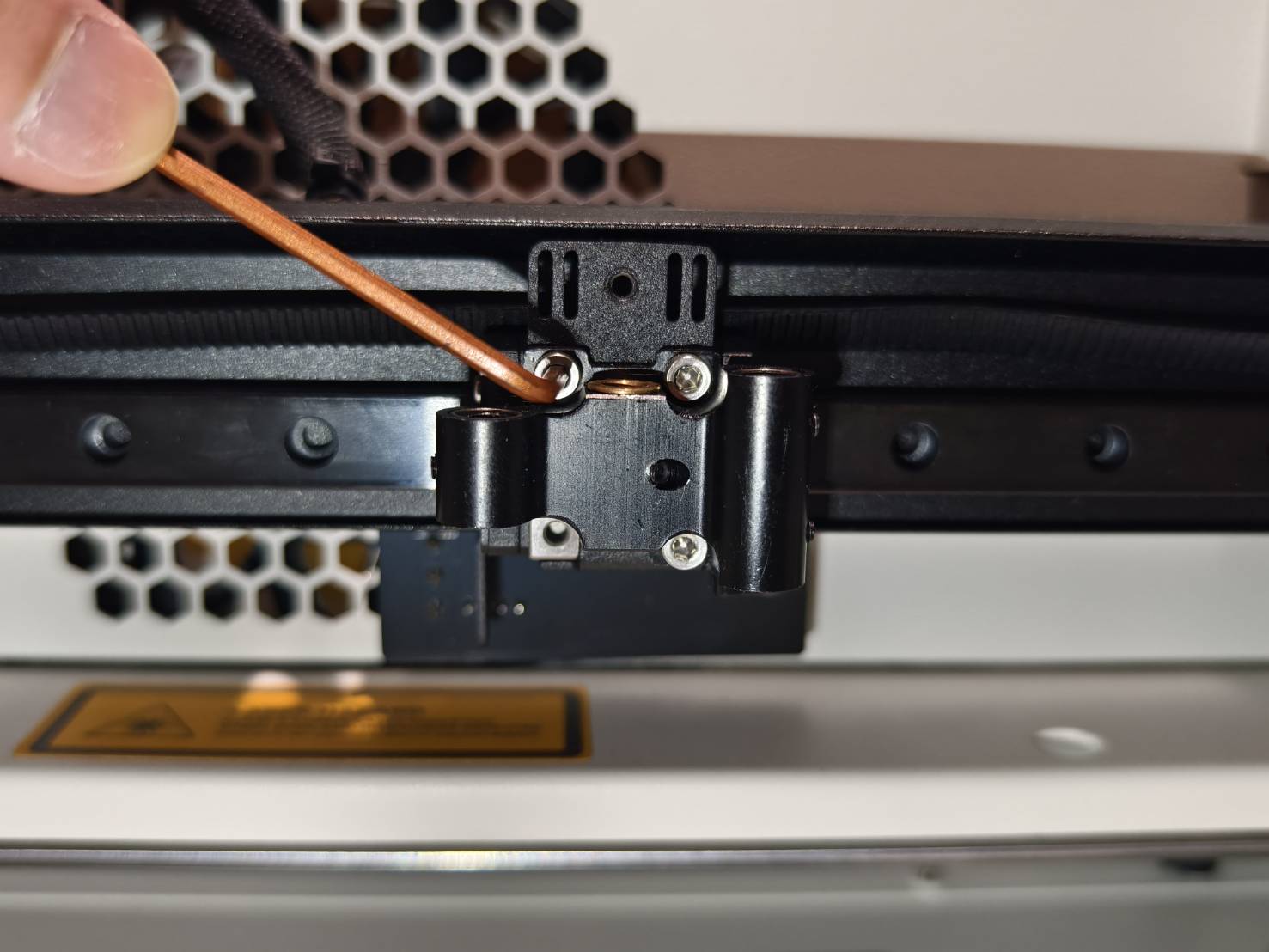

Irrota X-akselin hihnan jousi kuusiokoloavaimella.
Vaihe 3
Irrota L-muotoinen ilmaletku moduulin istuimesta.

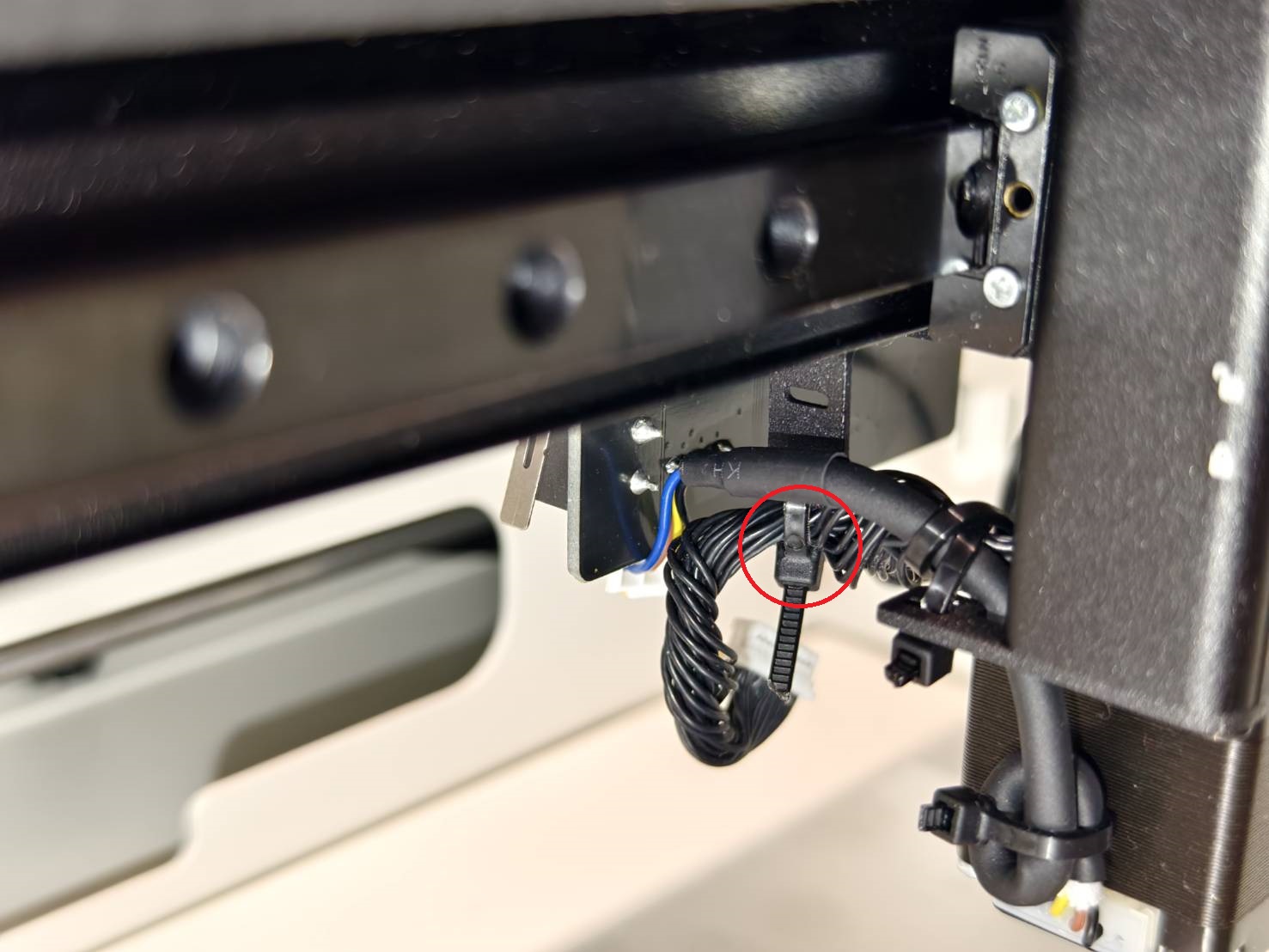

Vaihe 4

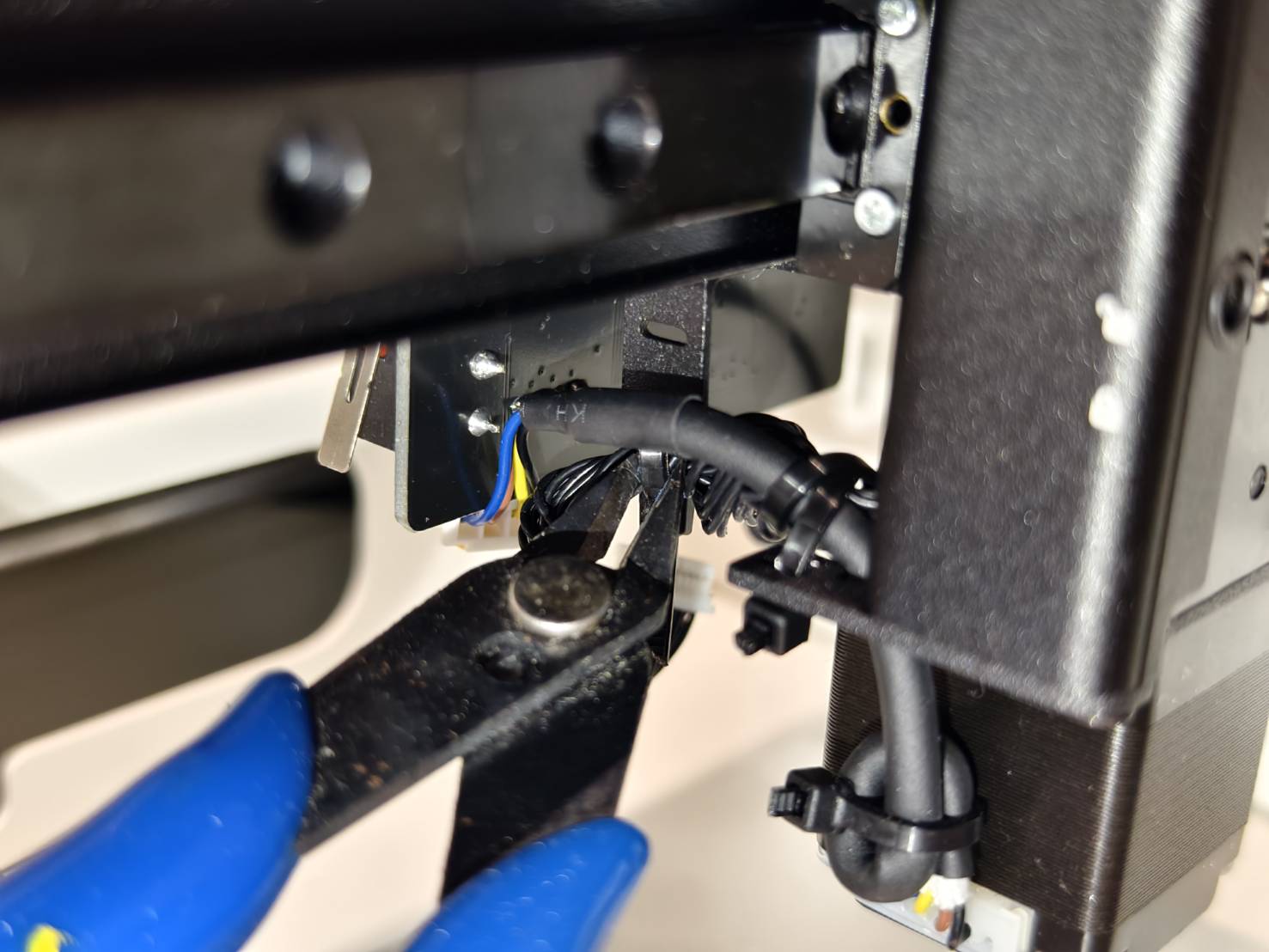

Leikkaa nippuside, joka kiinnittää 20-napaisen kaapelin moduulin istuimen takaosaan.
Vaihe 5
Irrota metallijalusta avaamalla nämä kaksi ruuvia.
Vaihe 5.1
Irrota metallijalusta nostamalla laitetta hieman ja vetämällä jalusta suoraan ulos.
Vaihe 6

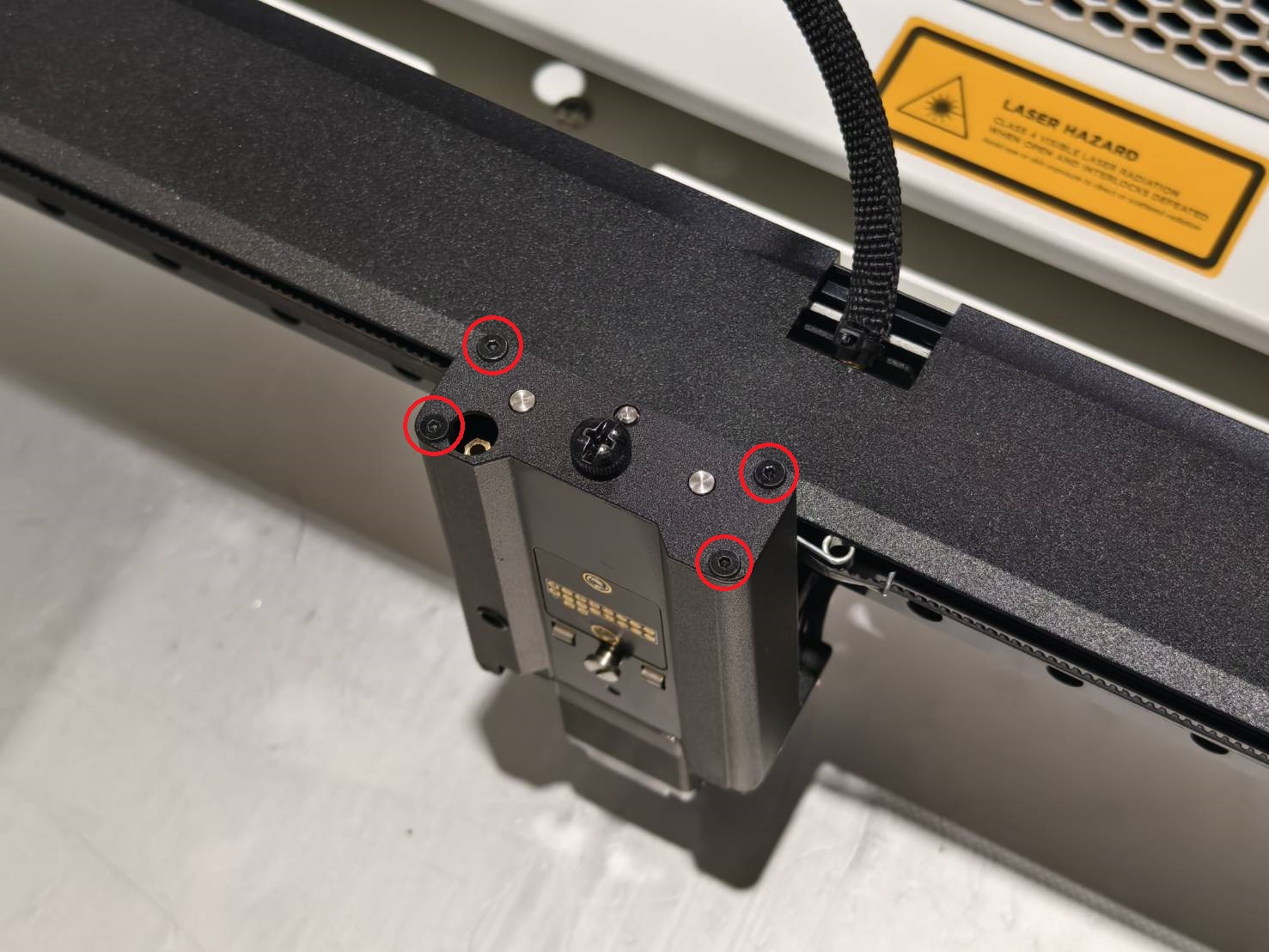

Irrota moduulin istuimen yläkehys. (1,5 mm kuusiokoloruuvi, 4 kpl)
Vaihe 7

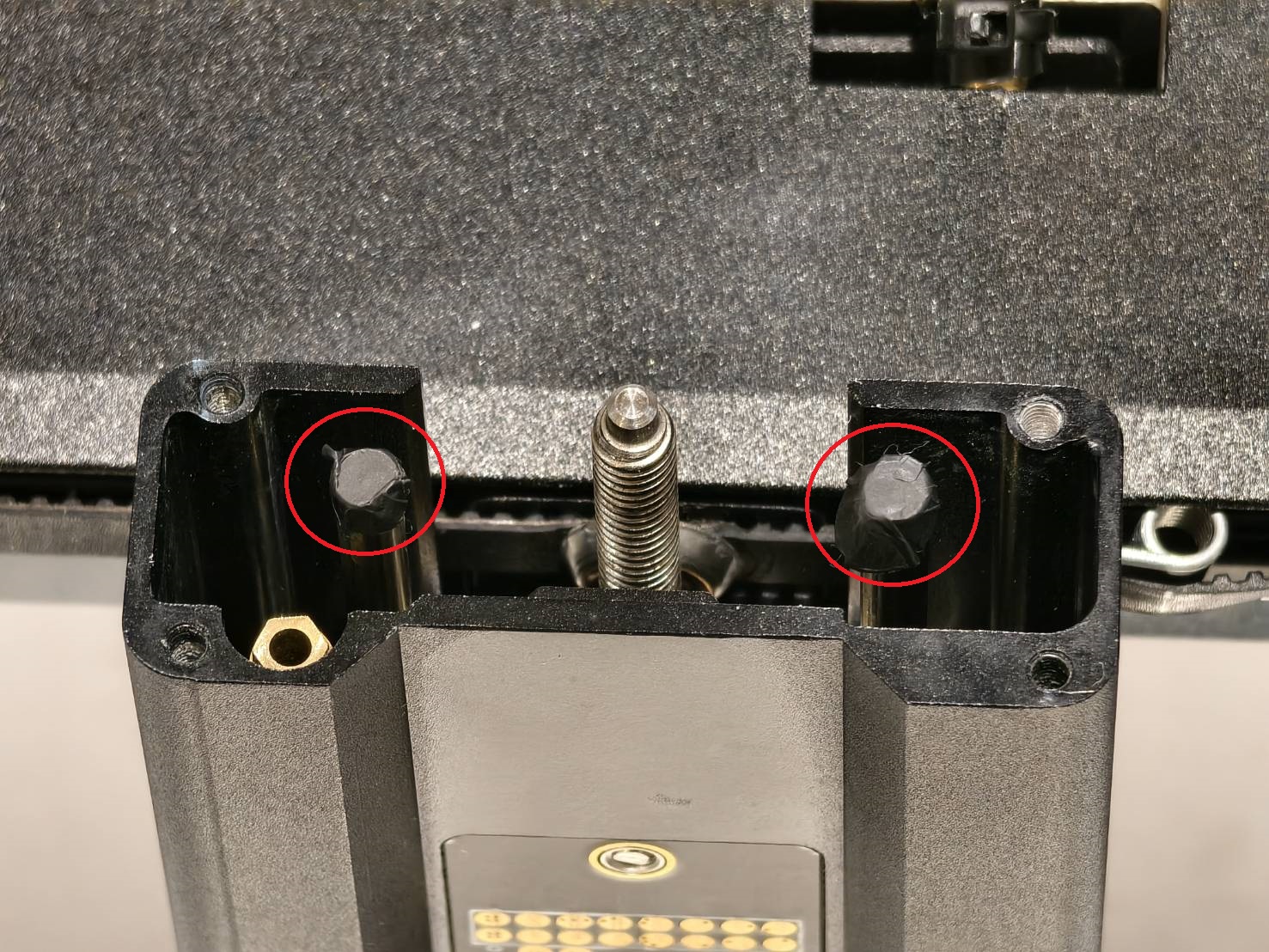

Poista kaksi mustaa tarraa akseleiden päältä.
Jos laitteessasi ei ole tarroja kuten alla olevassa kuvassa, siirry suoraan vaiheeseen 8.
Vaihe 8
Käännä keskellä olevaa tappia myötäpäivään irrottaaksesi koko kannattimen Z-akselin moottoreineen.

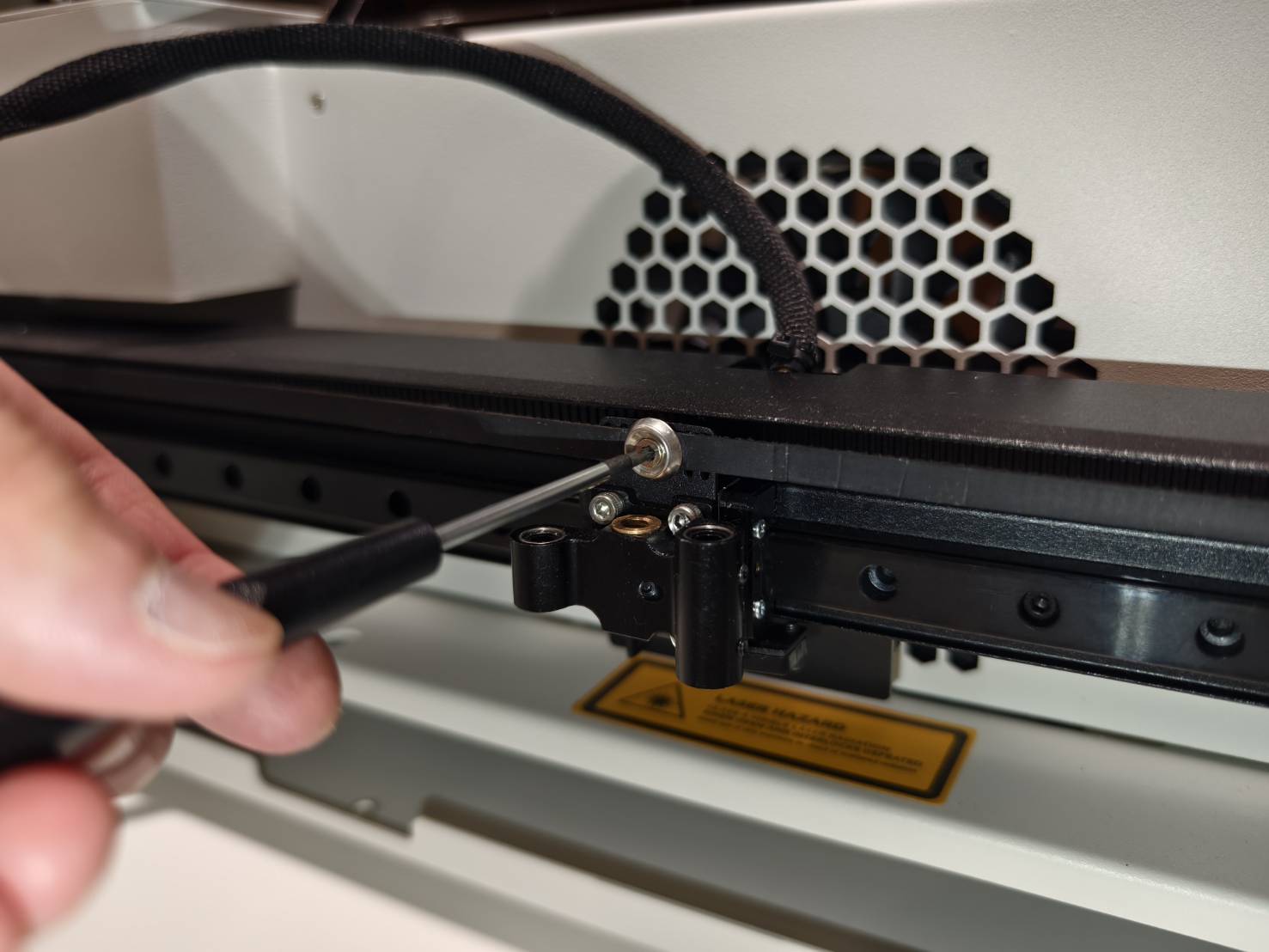

Vaihe 9

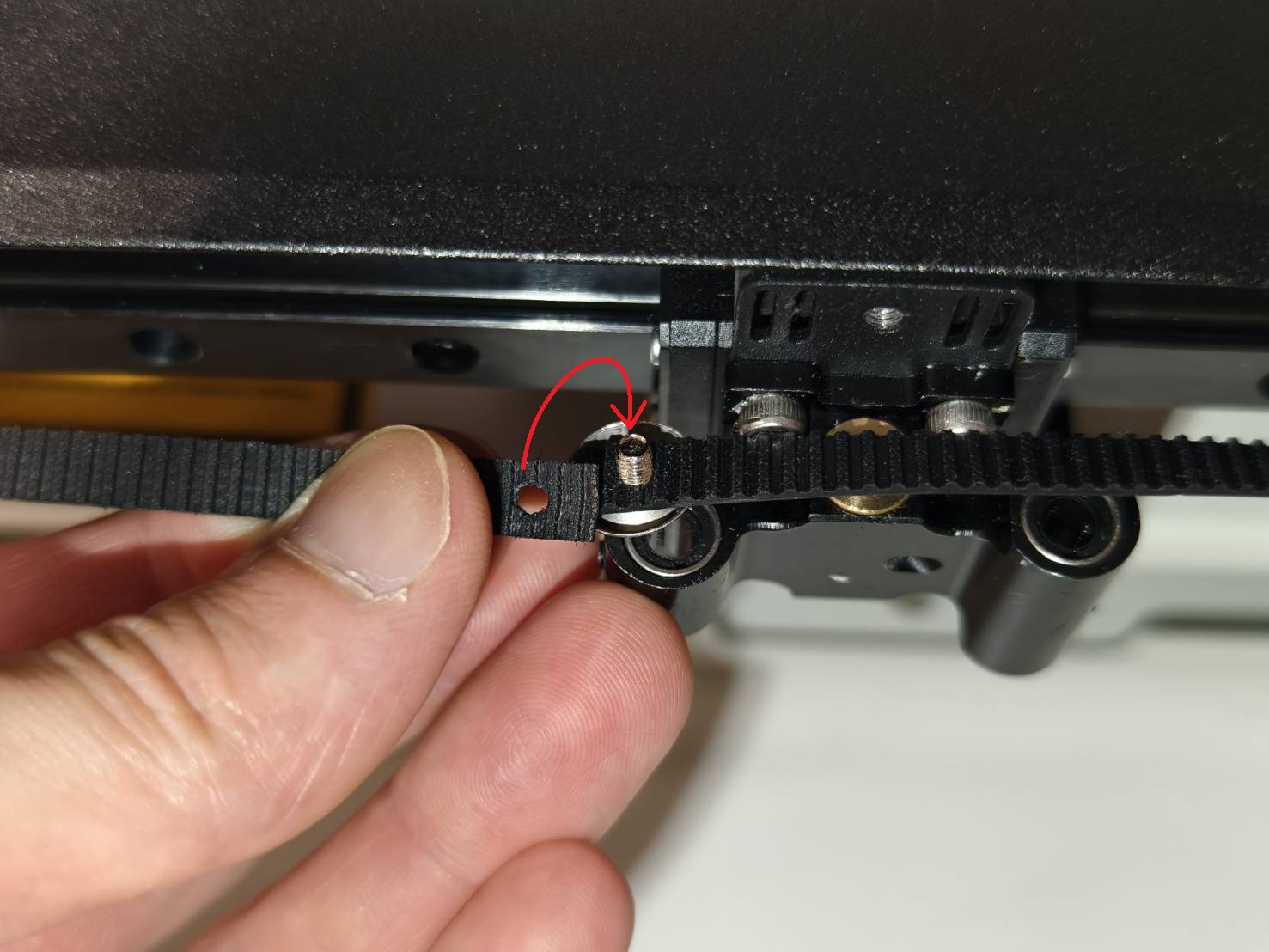

Avaa hihnan ruuvi. Pidä hihnasta kiinni ruuvia avatessasi, jotta hihna ei irtoa.
Vaihe 9.1

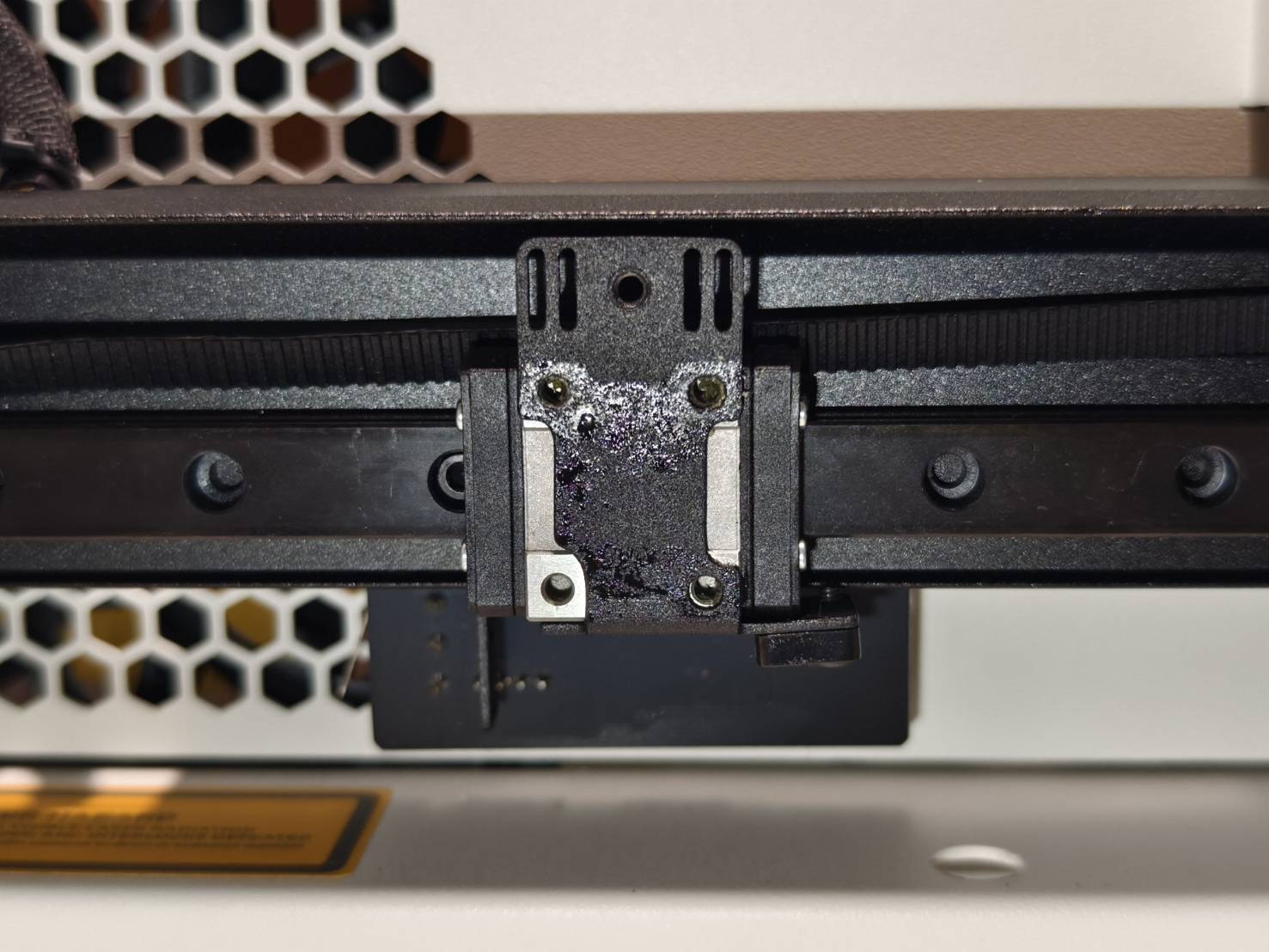

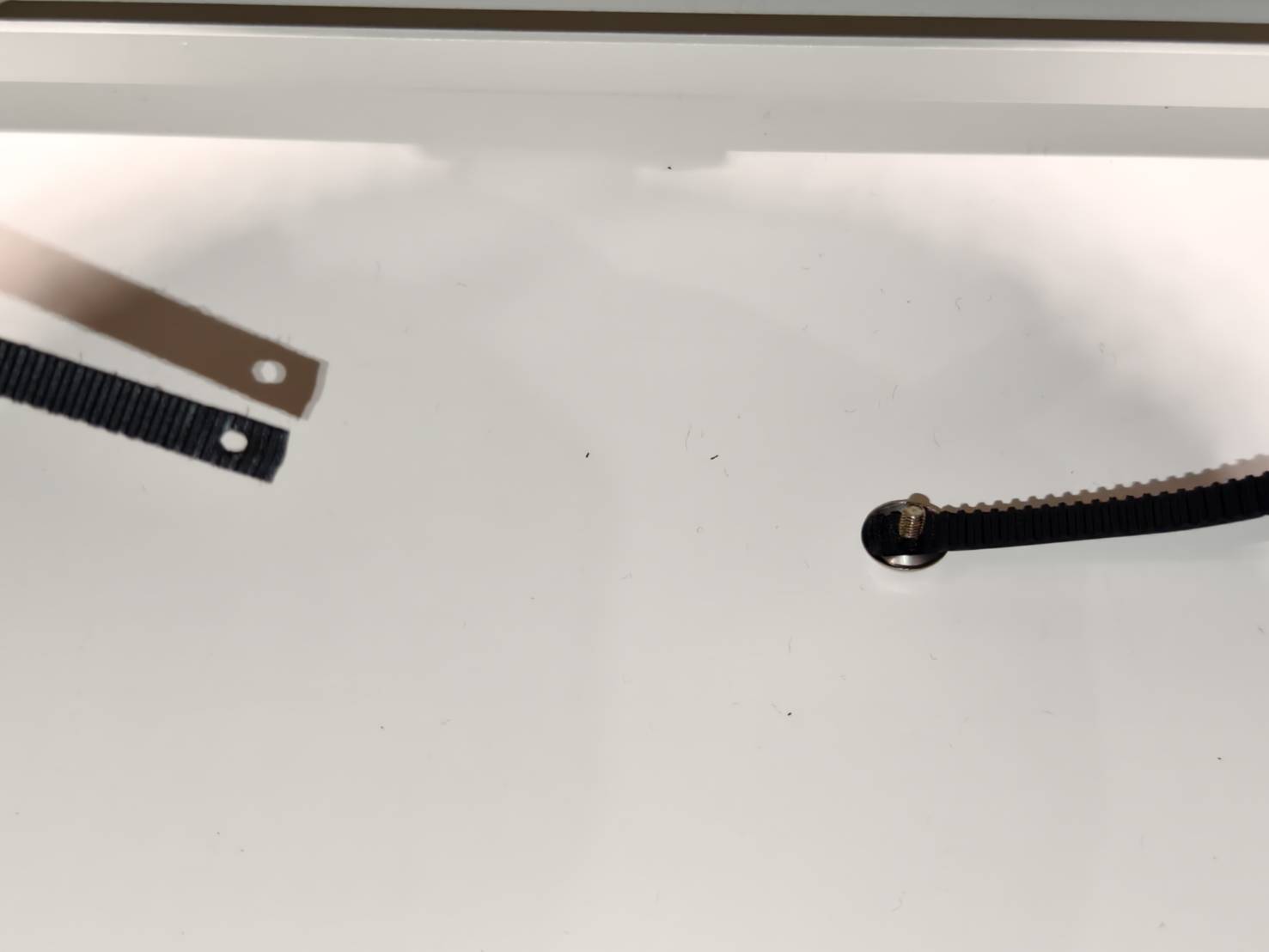

Jos hihna on irronnut tällä tavalla, ainoa korjaustapa on vetää voimakkaasti kahta puolta lähemmäs toisiaan, jotta ruuvi voidaan asettaa takaisin reikiin.
Varmista, että hihnan hammastettu puoli on kehyksen sisäpuolella.
Tämä toimenpide on suositeltavaa tehdä kahden henkilön voimin, sillä hihna voi olla erittäin kireä.

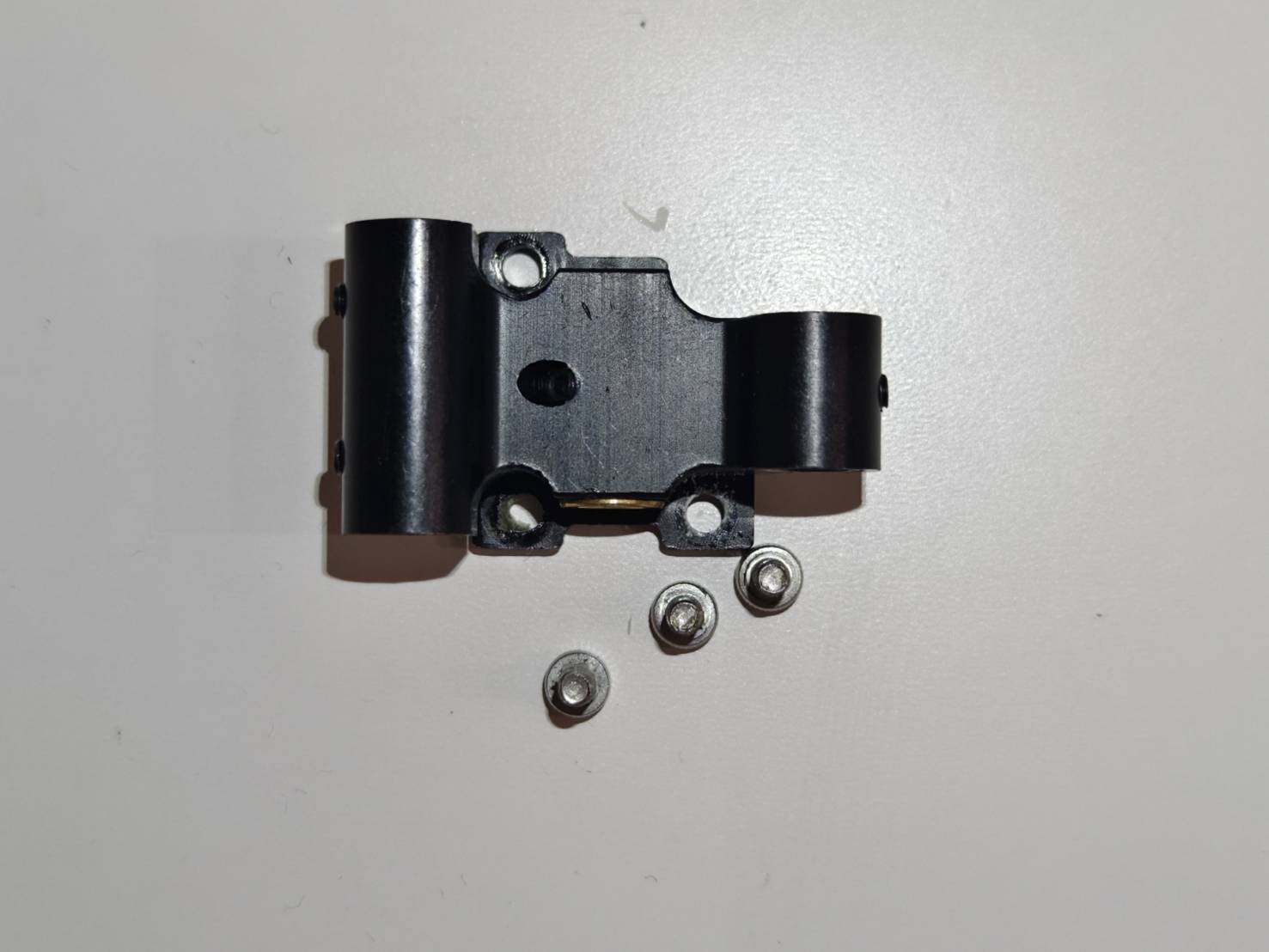

Vaihe 10

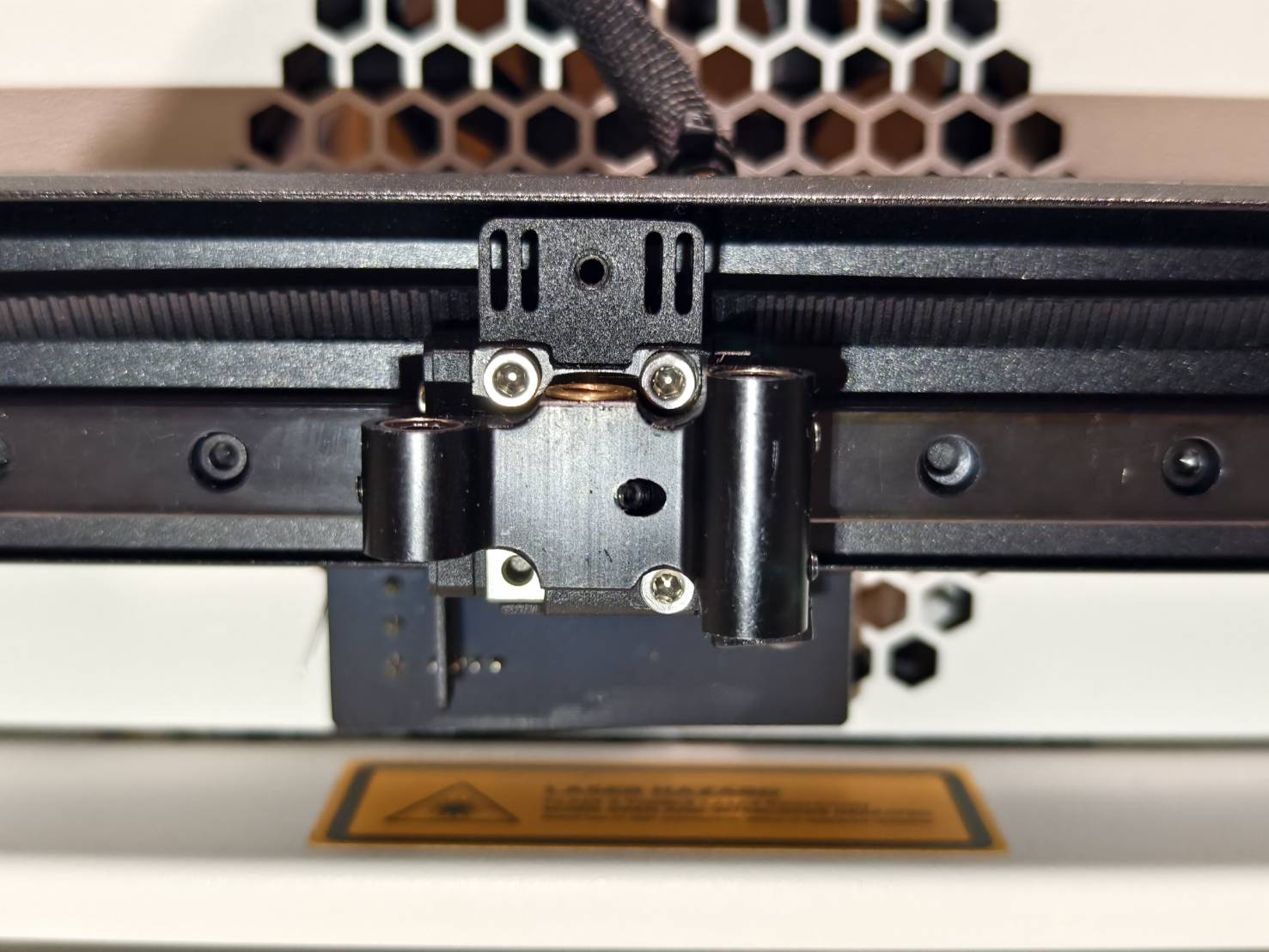

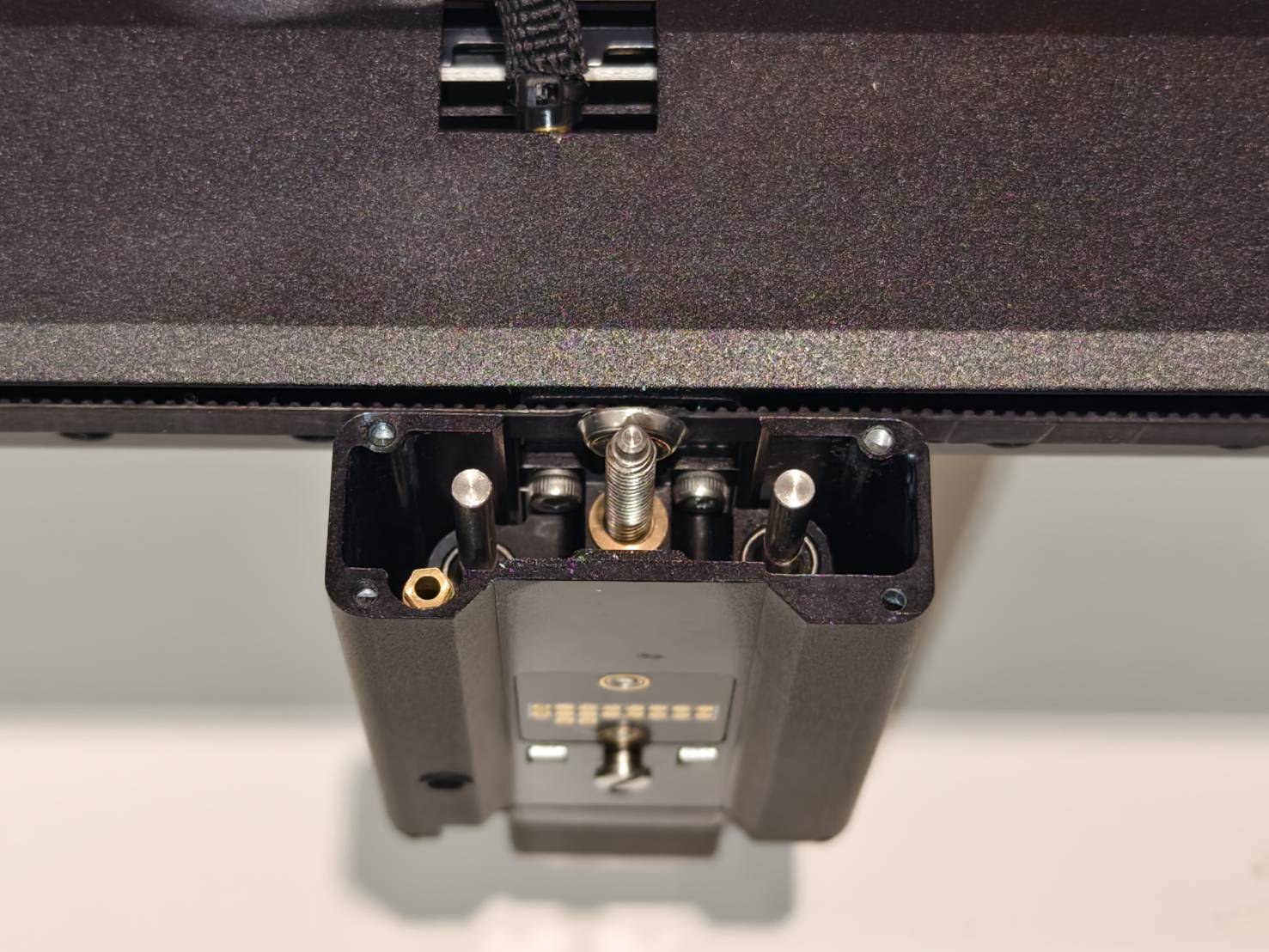

Irrota pidike avaamalla ruuvit. (2,5 mm, 3 kpl)
Vaihe 11

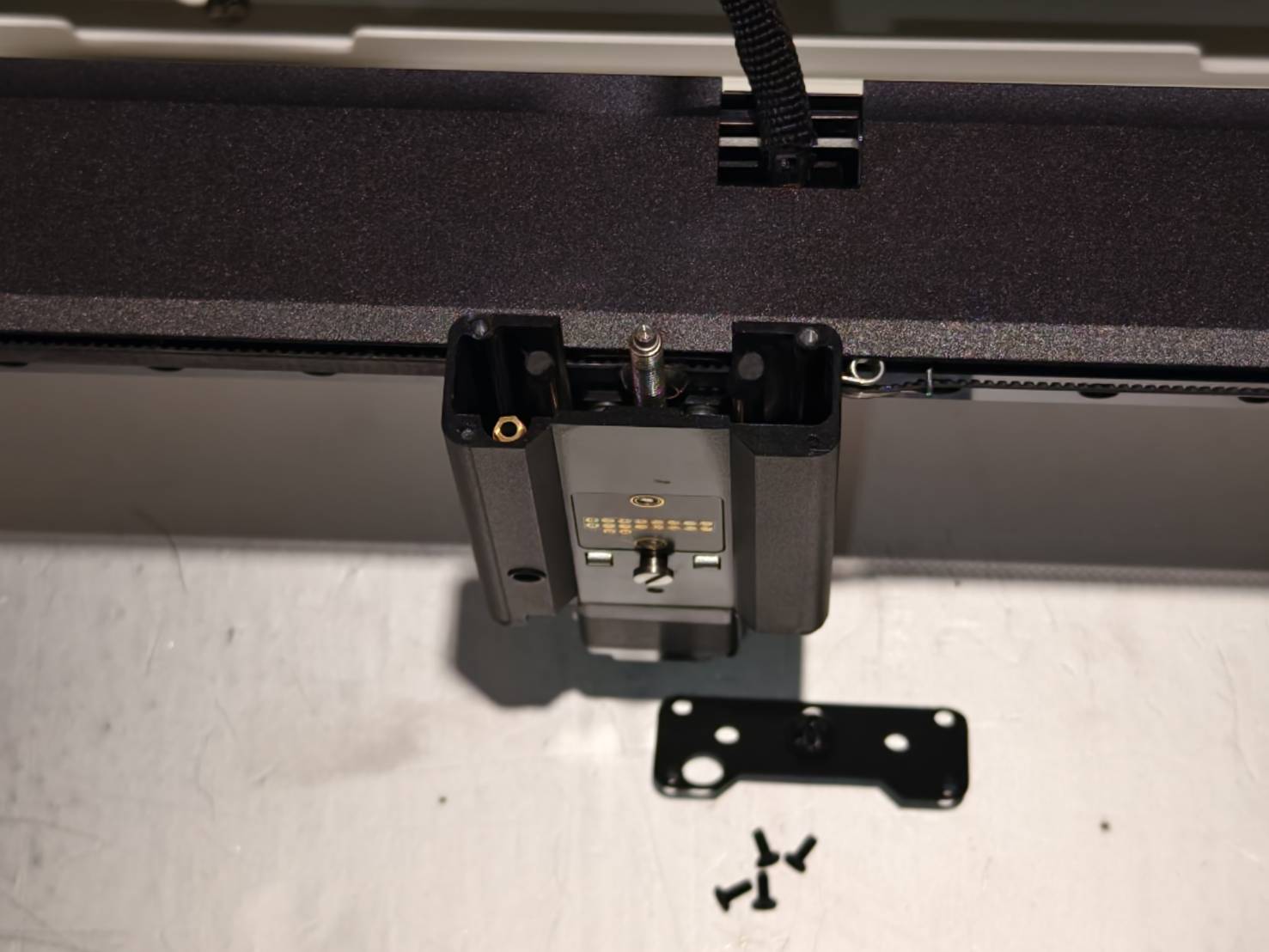

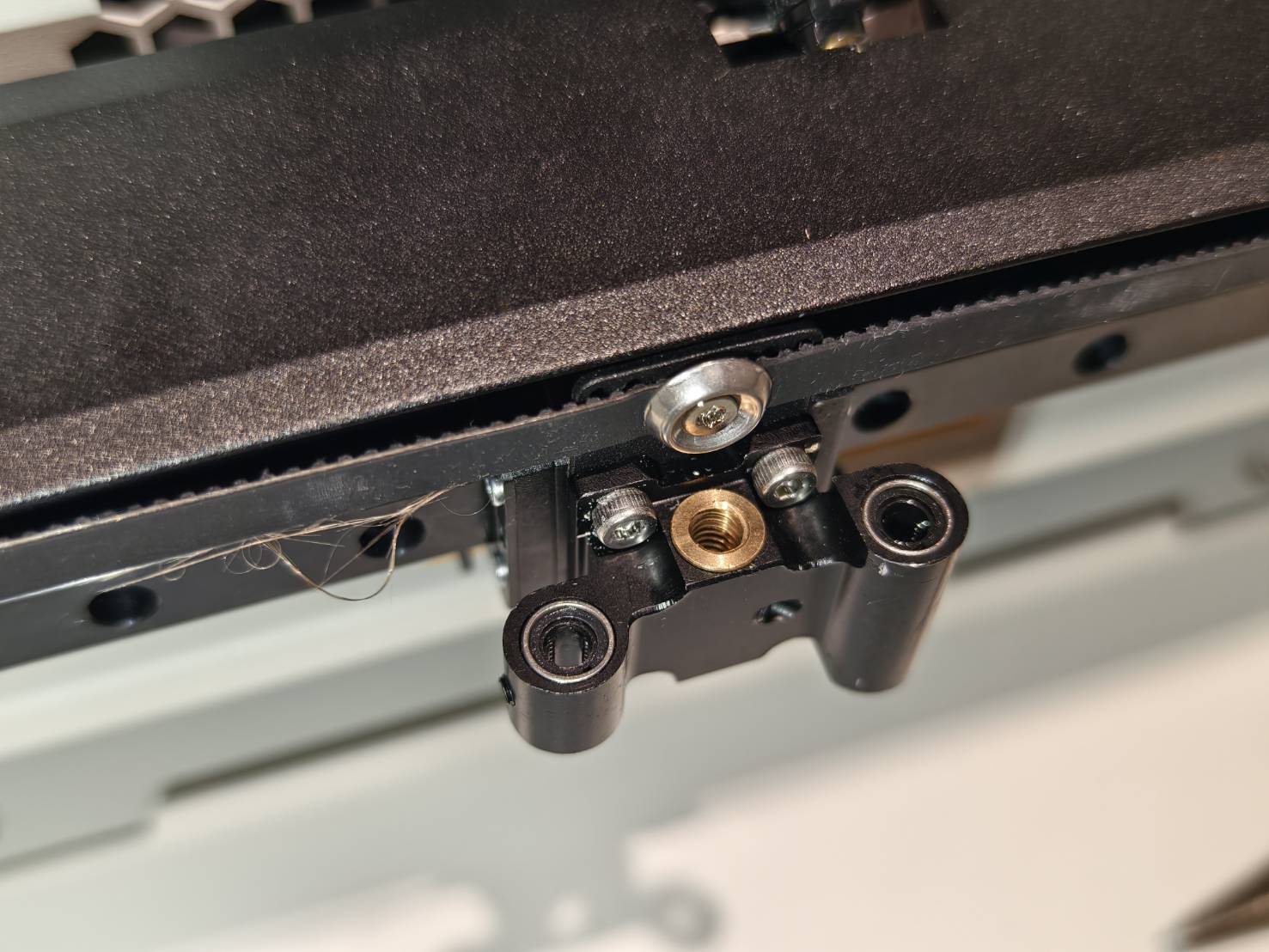

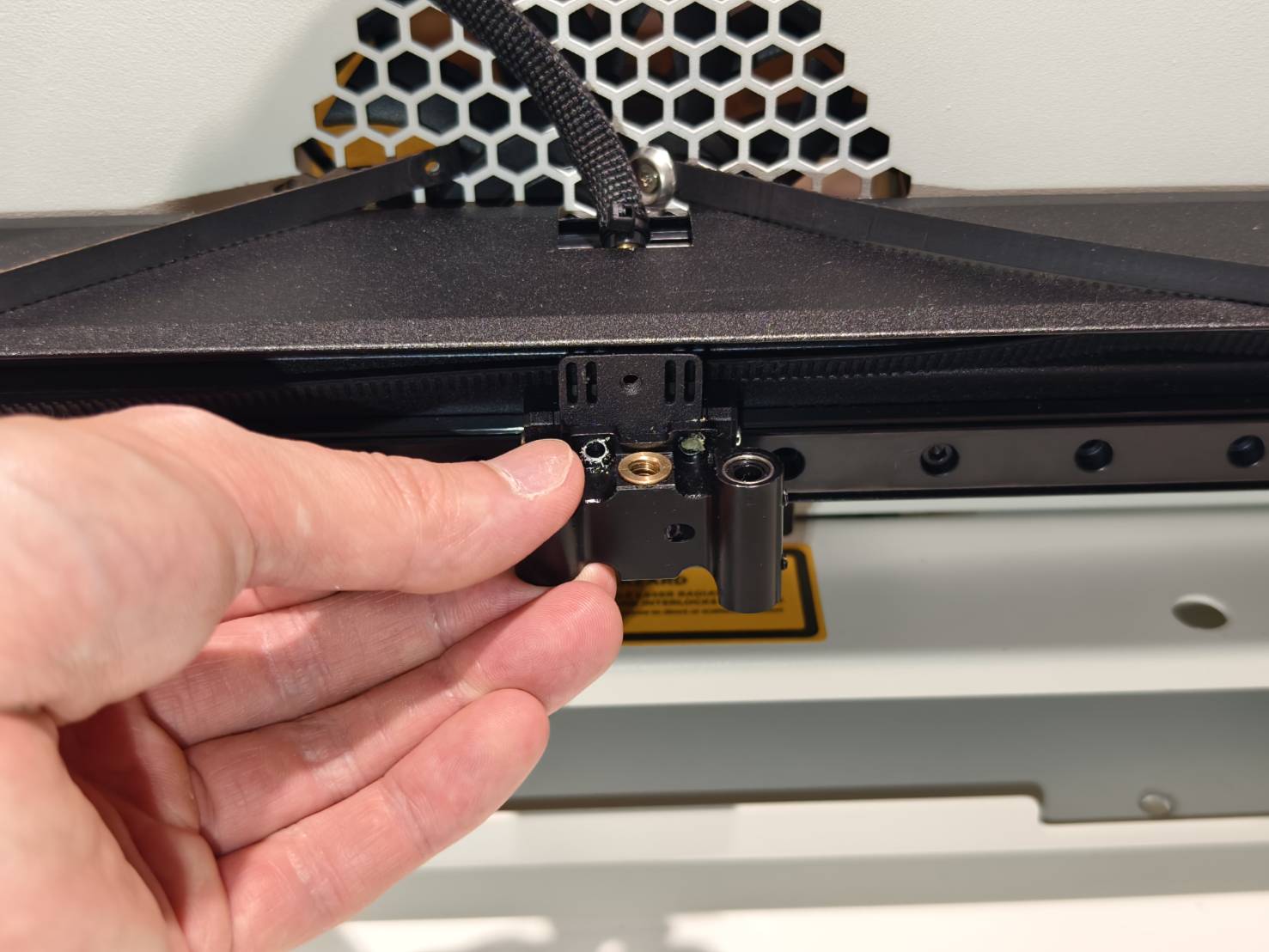

Asenna uusi pidike käyttäen samoja ruuveja kuin edellisessä vaiheessa.
Vaihe 12

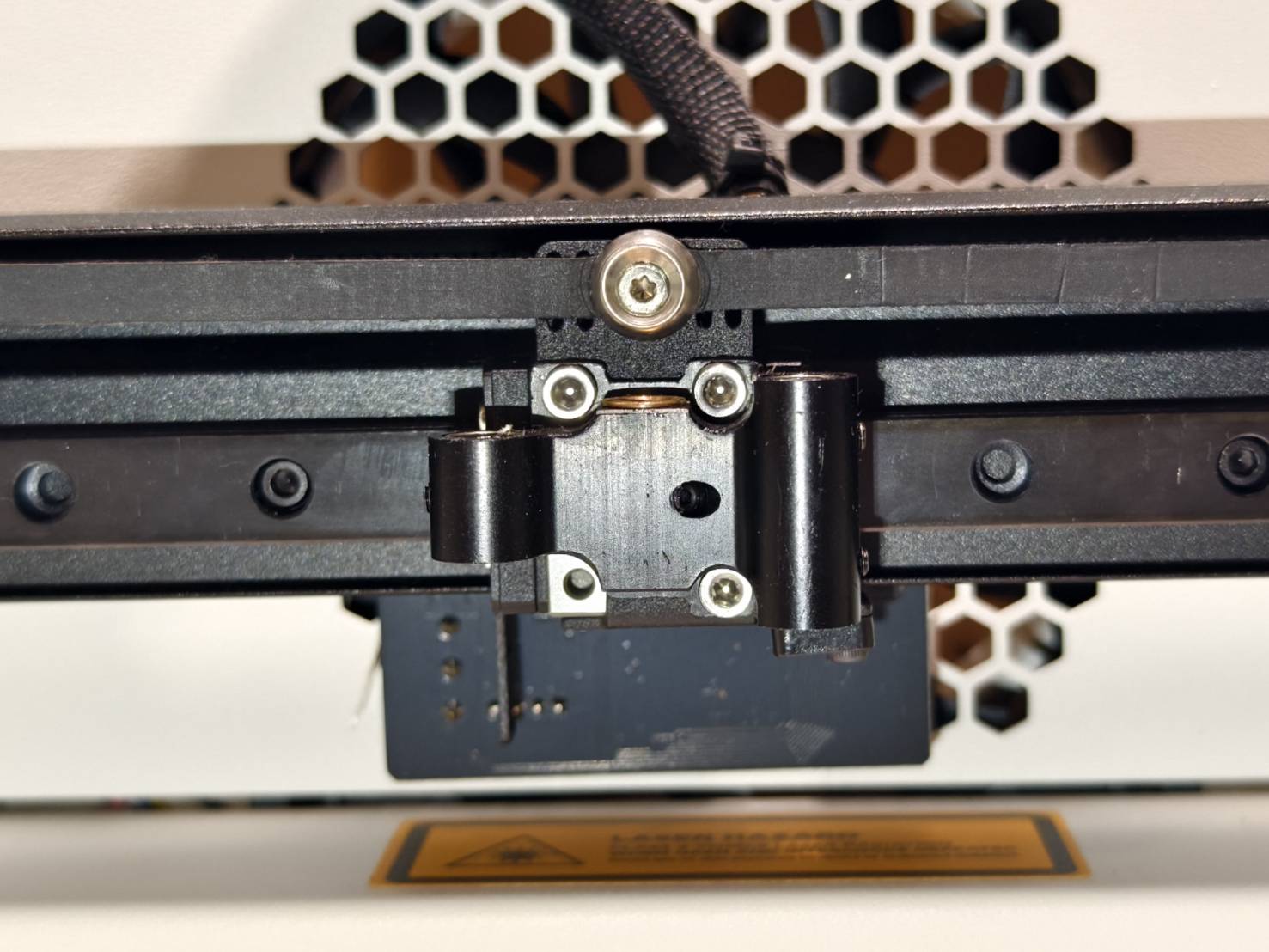

Kiinnitä hihnan ruuvi takaisin paikalleen.
Vaihe 13
Pidä kannatinta paikallaan ja kierrä keskellä olevaa tappia vastapäivään asentaaksesi kannattimen Z-akselin moottorin kanssa.
Vaihe 14
Kiinnitä mustat tarrat akseleiden päälle. Jos tarroja ei ole saatavilla, ohita tämä vaihe, sillä ne ovat valinnaisia.
Vaihe 15
Asenna moduulin istuimen yläkehys takaisin paikalleen. (1,5 mm kuusiokoloruuvi * 4 kpl)
Vaihe 16
Aseta alusta pöydälle varmistaen, että tapit ulkonevat hieman pöydän pinnasta.
Vaihe 16.1
Nosta konetta hieman kulmassa kohdistamalla koneen etuosan liitoskolot alustan tappeihin. Aseta tapit koloihin ja laske kone pöydän pinnalle.
Vaihe 16.2
Kiinnitä alusta ruuvaamalla nämä ruuvit takaisin paikoilleen.
Vaihe 17
Asenna ilmaletku takaisin paikalleen.
Vaihe 18
Asenna jousi takaisin X-akselin hihnaan.
Vaihe 19

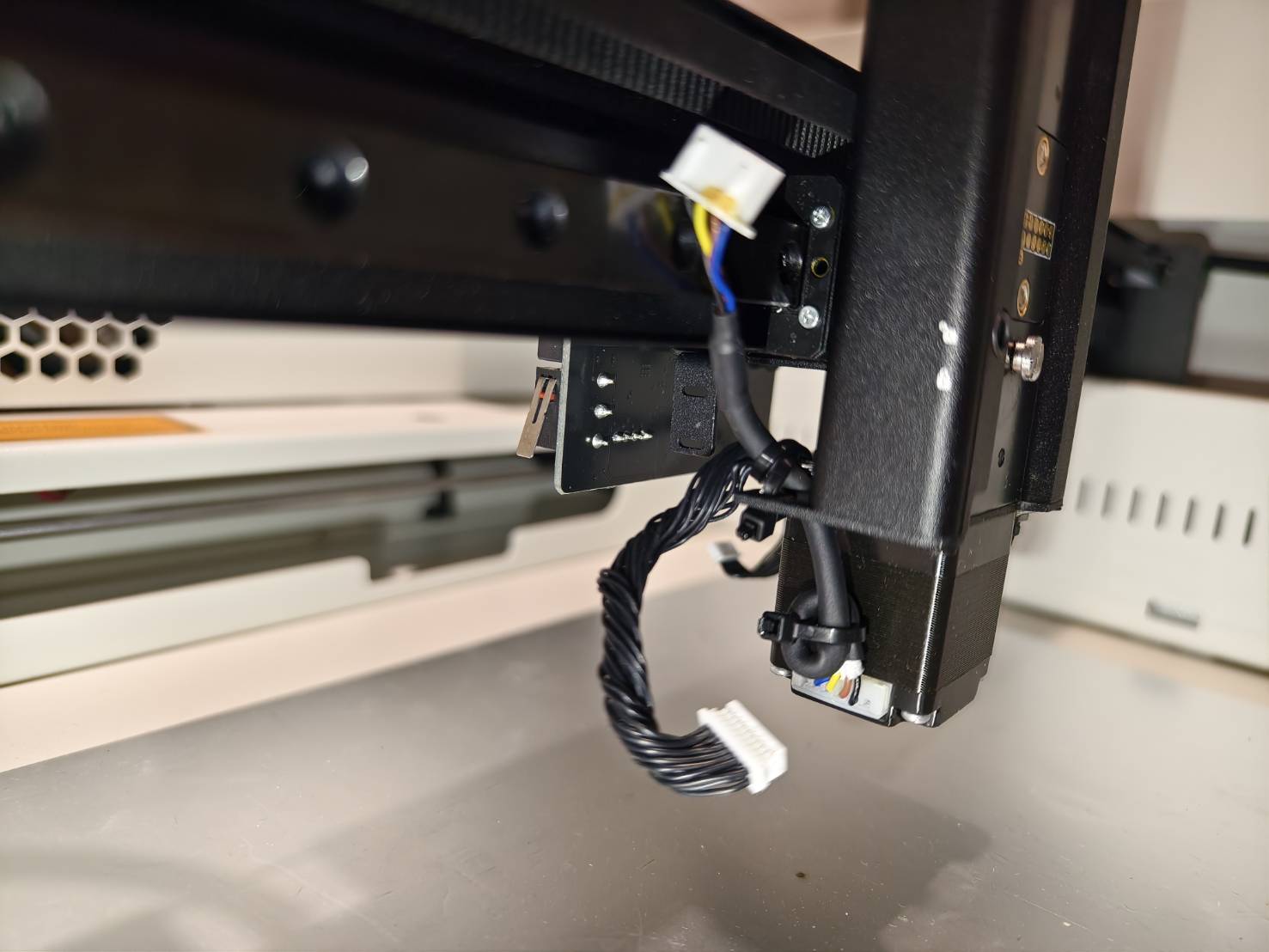

Kytke nämä kaapelit uudelleen.
