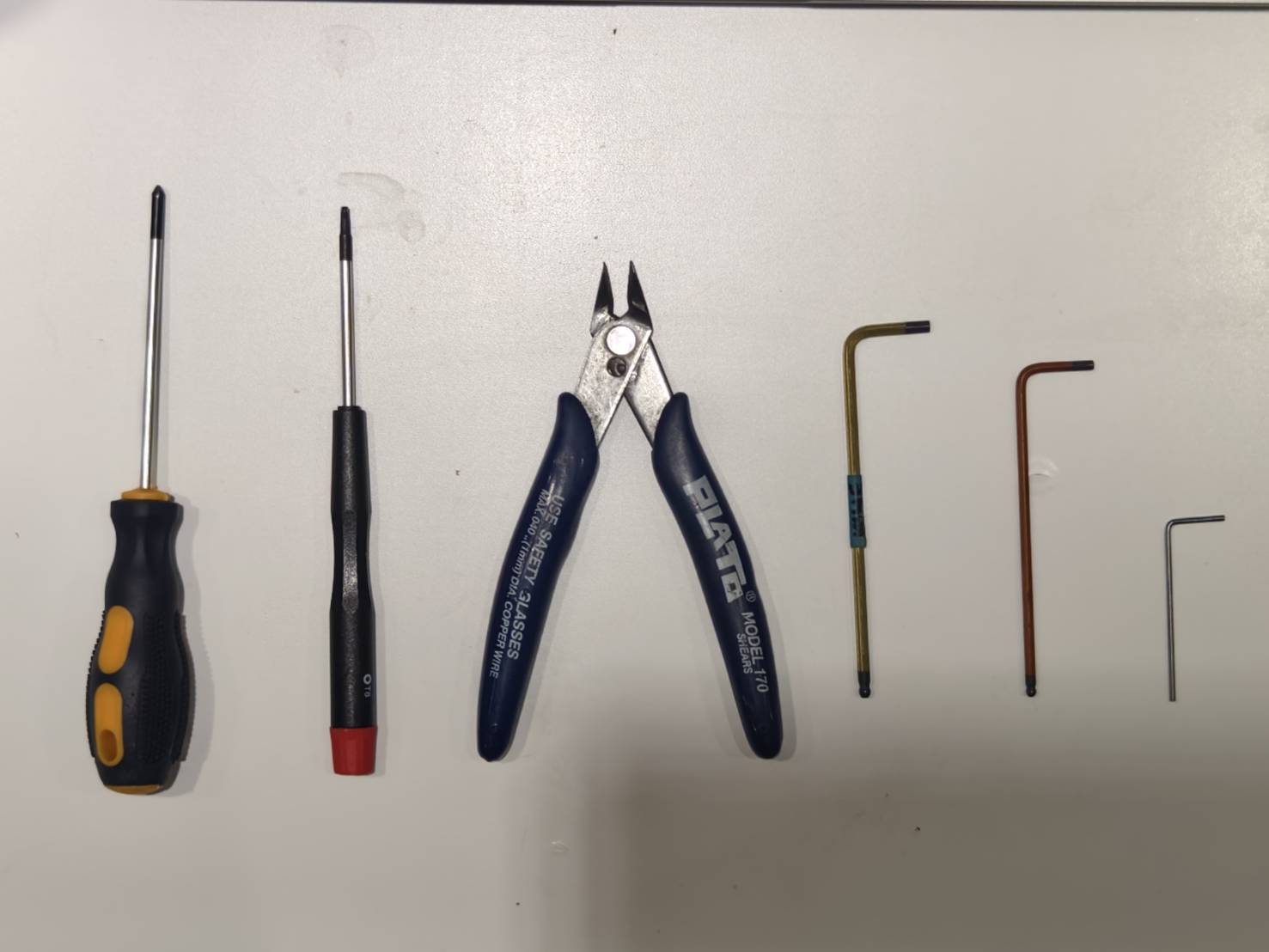

Työkalut
| 1 | Ristipääruuvimeisseli |
| 2 | Torx T8 -ruuvitaltta |
| 3 | Sivuleikkurit |
| 4 | 3 mm kuusiokoloavain |
| 5 | 2,5 mm kuusiokoloavain |
| 6 | 1,5 mm kuusiokoloavain |
Vaihe 1
Irrota alla olevassa kuvassa merkityt kolme kaapelia.
Vaihe 2
Poista X-akselin hihnan jousikiristin kuusiokoloavaimella.
Vaihe 3
Irrota L-muotoinen ilmaletkuliitin moduulialustasta.
Vaihe 4

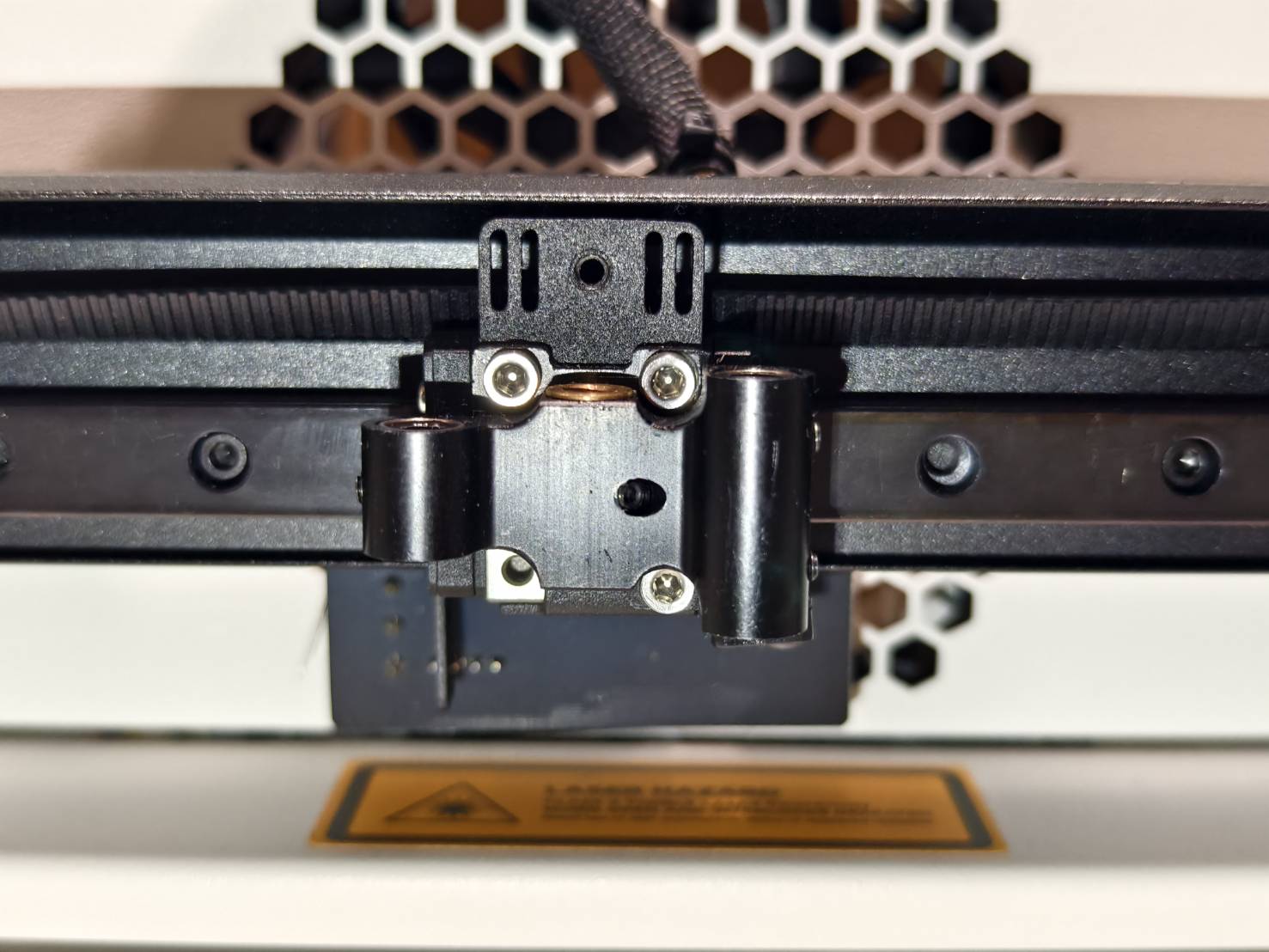

Leikkaa moduulin istuimen takana 20-napaista kaapelia pitävä nippuside poikki.
Vaihe 5
Irrota metallialusta ruuvaamalla nämä kaksi ruuvia auki.
Vaihe 5.1
Irrota metallialusta nostamalla konetta hieman ja vetämällä alusta suoraan ulos.
Vaihe 6
Irrota moduuliistuimen yläkehys. (1,5 mm kuusiokoloruuvi * 4 kpl)
Vaihe 7
Irrota tapin päällä oleva laakeri ja säilytä se turvallisesti myöhempää käyttöä varten.
(Jos koneessasi ei ole tätä laakeria, siirry vaiheeseen 7.1.)
Vaihe 7.1
Irrota kaksi mustaa tarraa akselien päältä.
Jos koneessasi ei ole alla olevan kuvan kaltaisia tarroja, siirry vaiheeseen 8.
Vaihe 8
Kierrä keskellä olevaa tappia myötäpäivään irrottaaksesi koko kiinnikkeen Z-akselin moottorin kanssa.
Vaihe 9
Ruuvaa hihnan ruuvi auki. Pidä hihnasta kiinni ruuvia avatessasi estääksesi hihnan irtoamisen.
Vaihe 10
Irrota hihna vetämällä se ulos tai voit leikata sen poikki.
Vaihe 11
Sammuta kone, irrota virtajohto ja käännä kone ympäri.
Vaihe 12

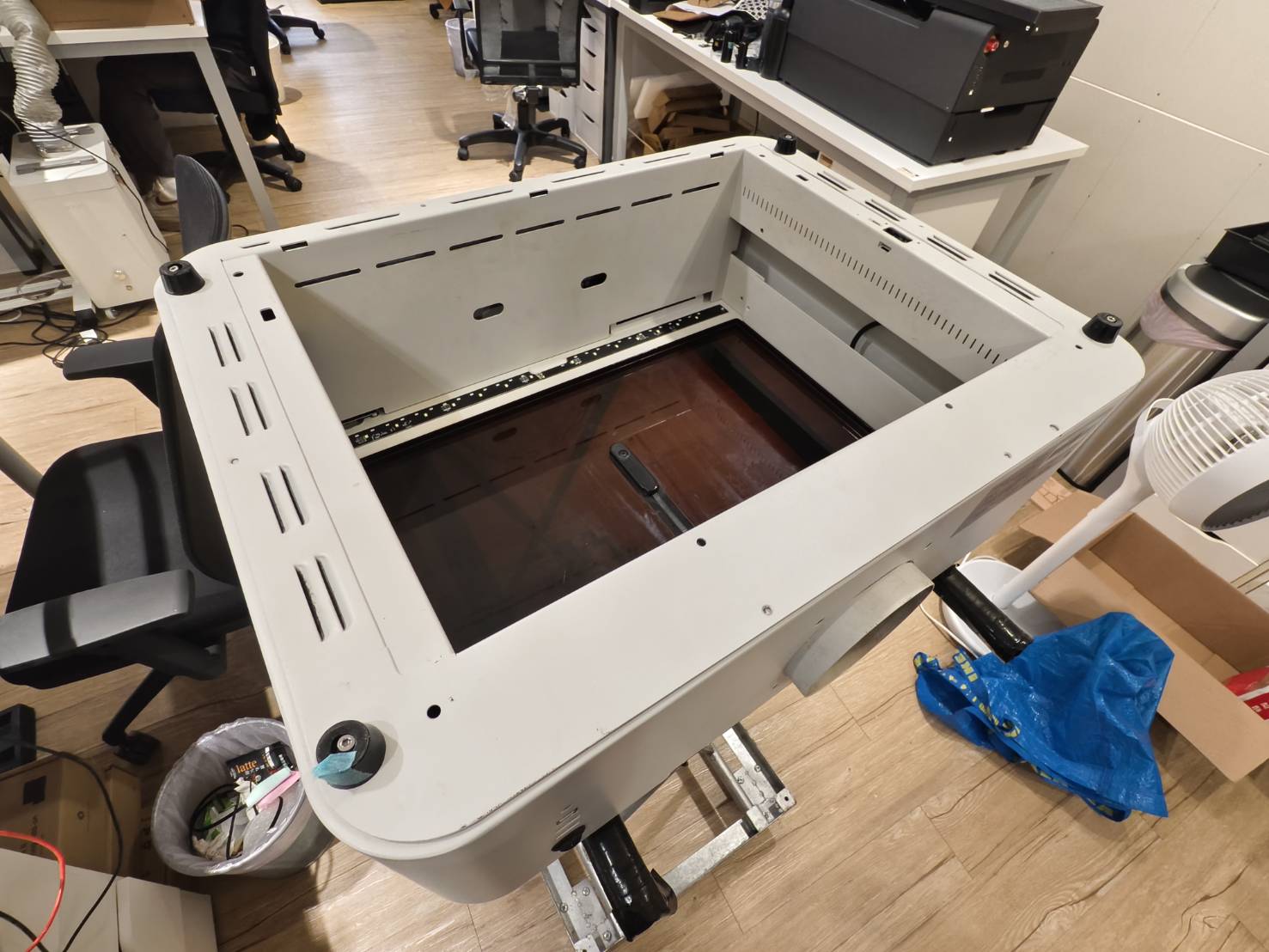

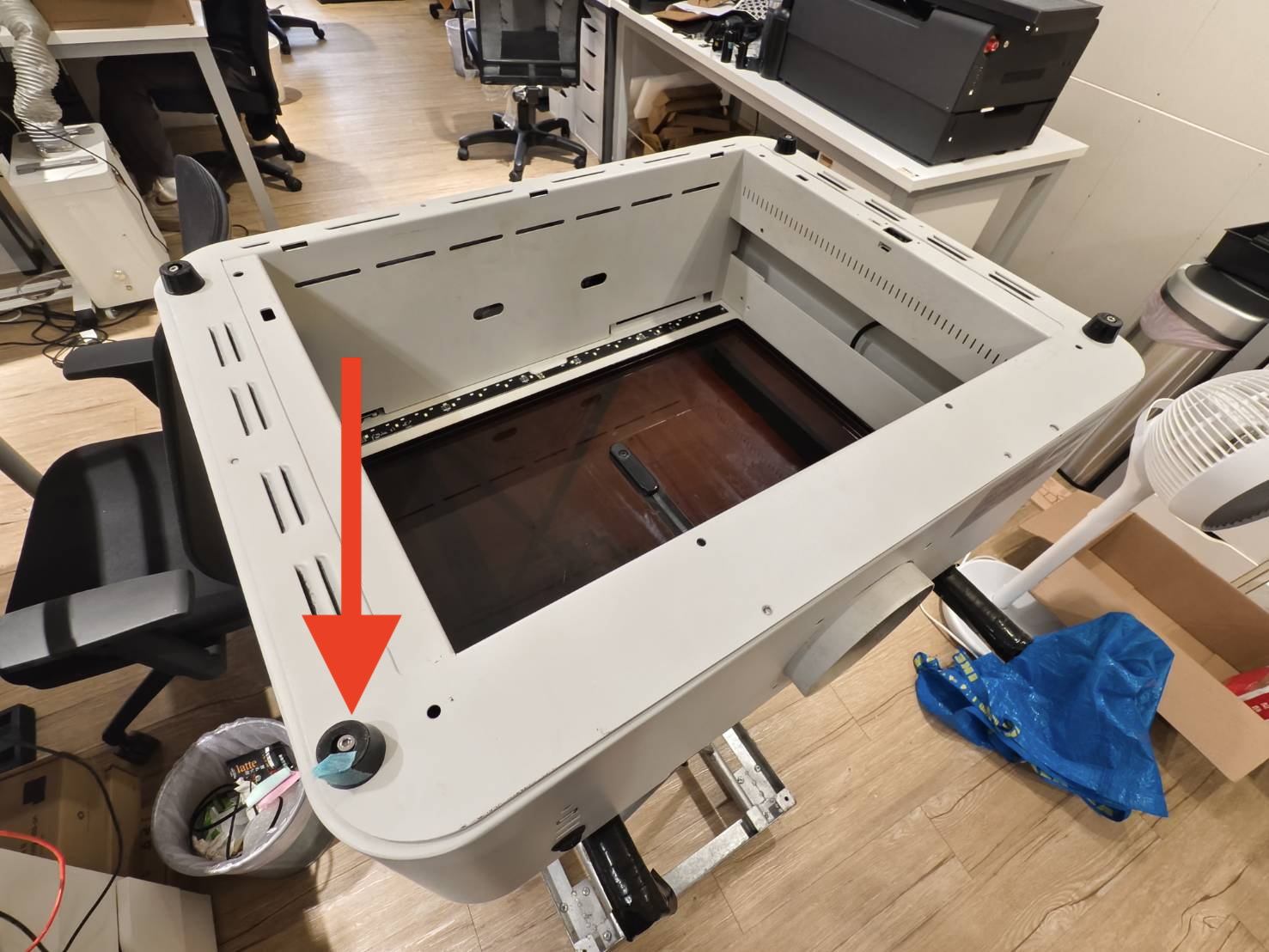

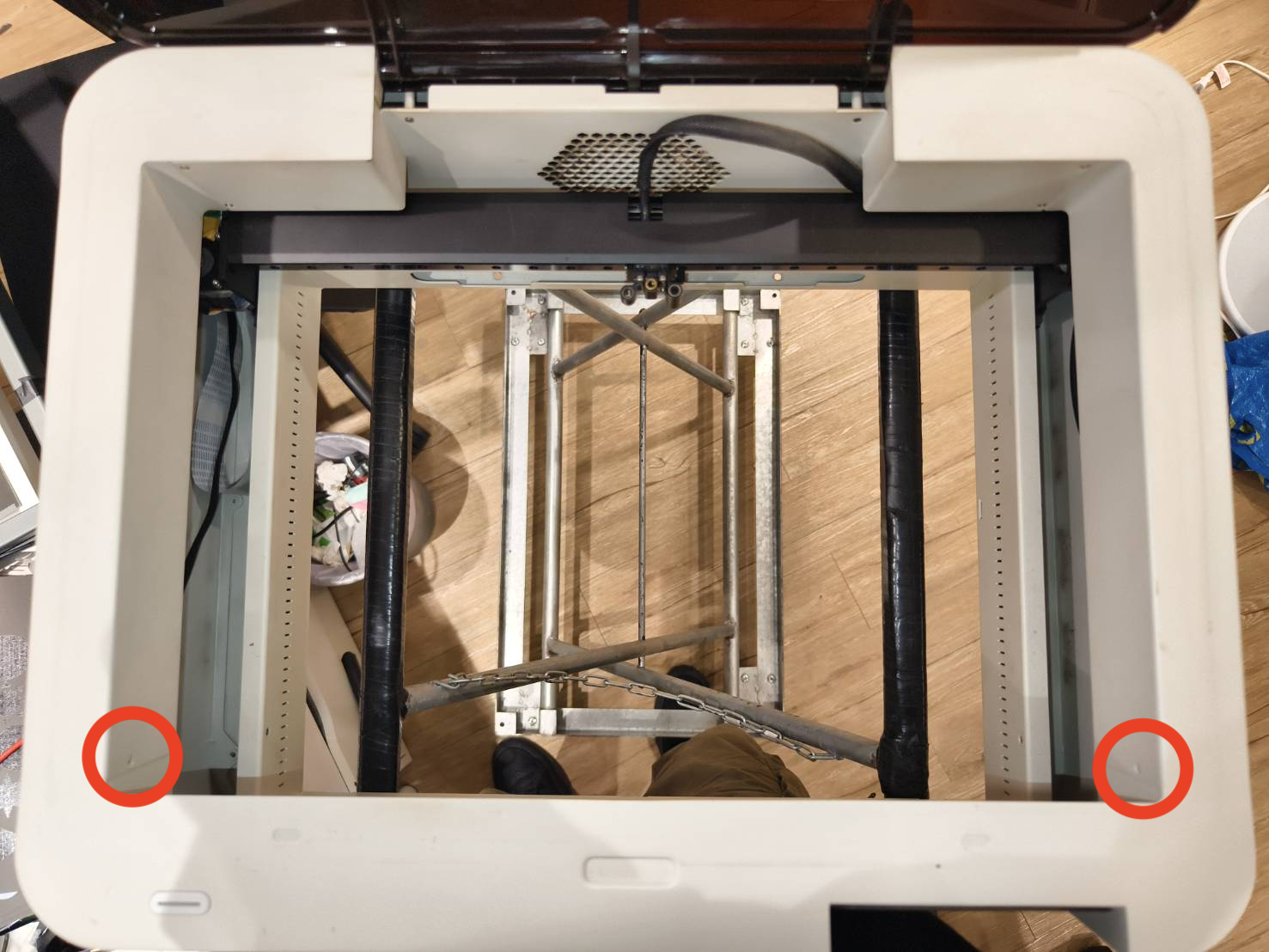

Merkitse USB-portin lähellä oleva kumijalka ja ruuvi.
Merkinnän tarkoitus on, että tämän jalan ruuvi on muita lyhyempi ja sen on oltava samassa paikassa.
Vaihe 13

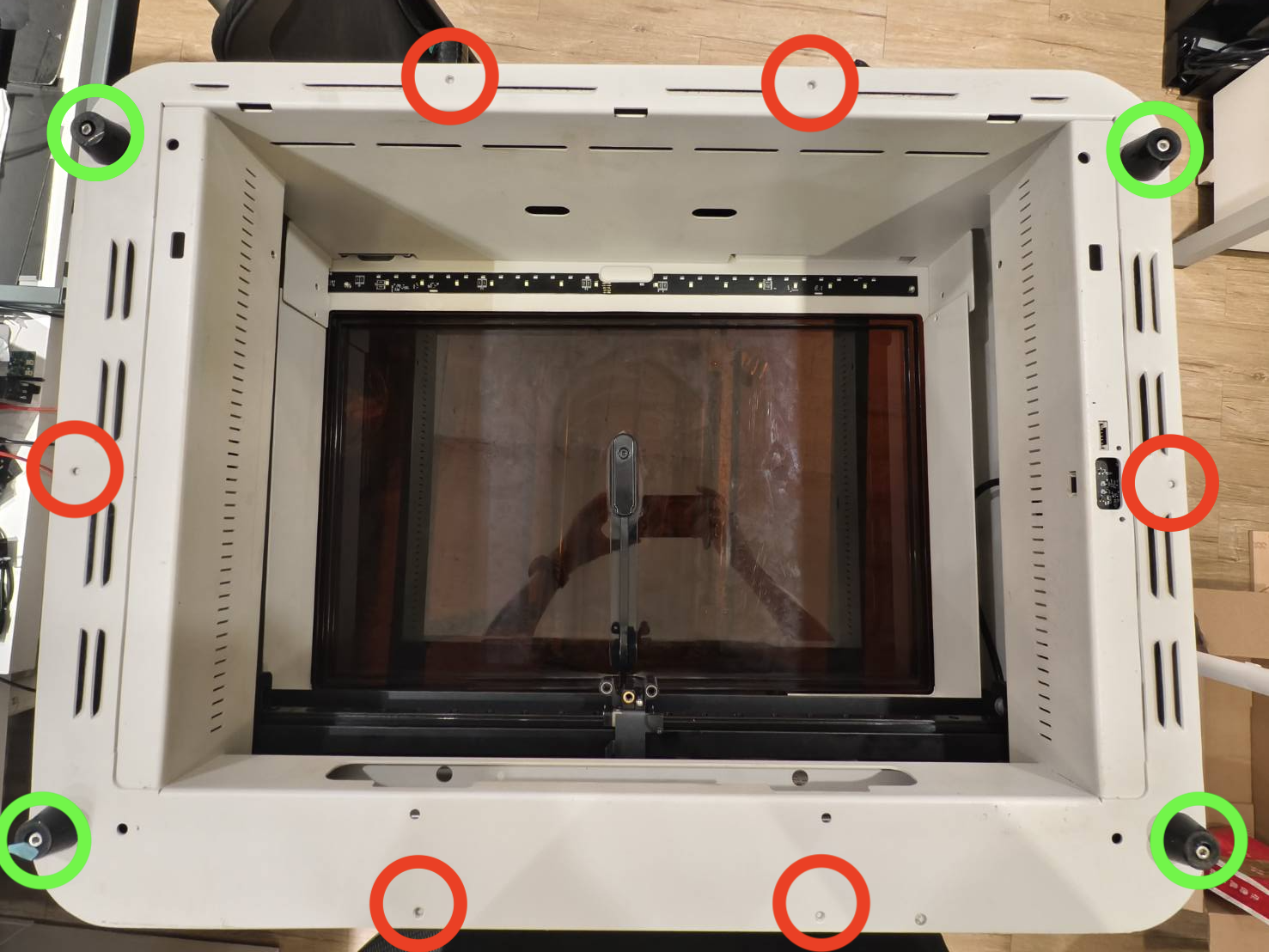

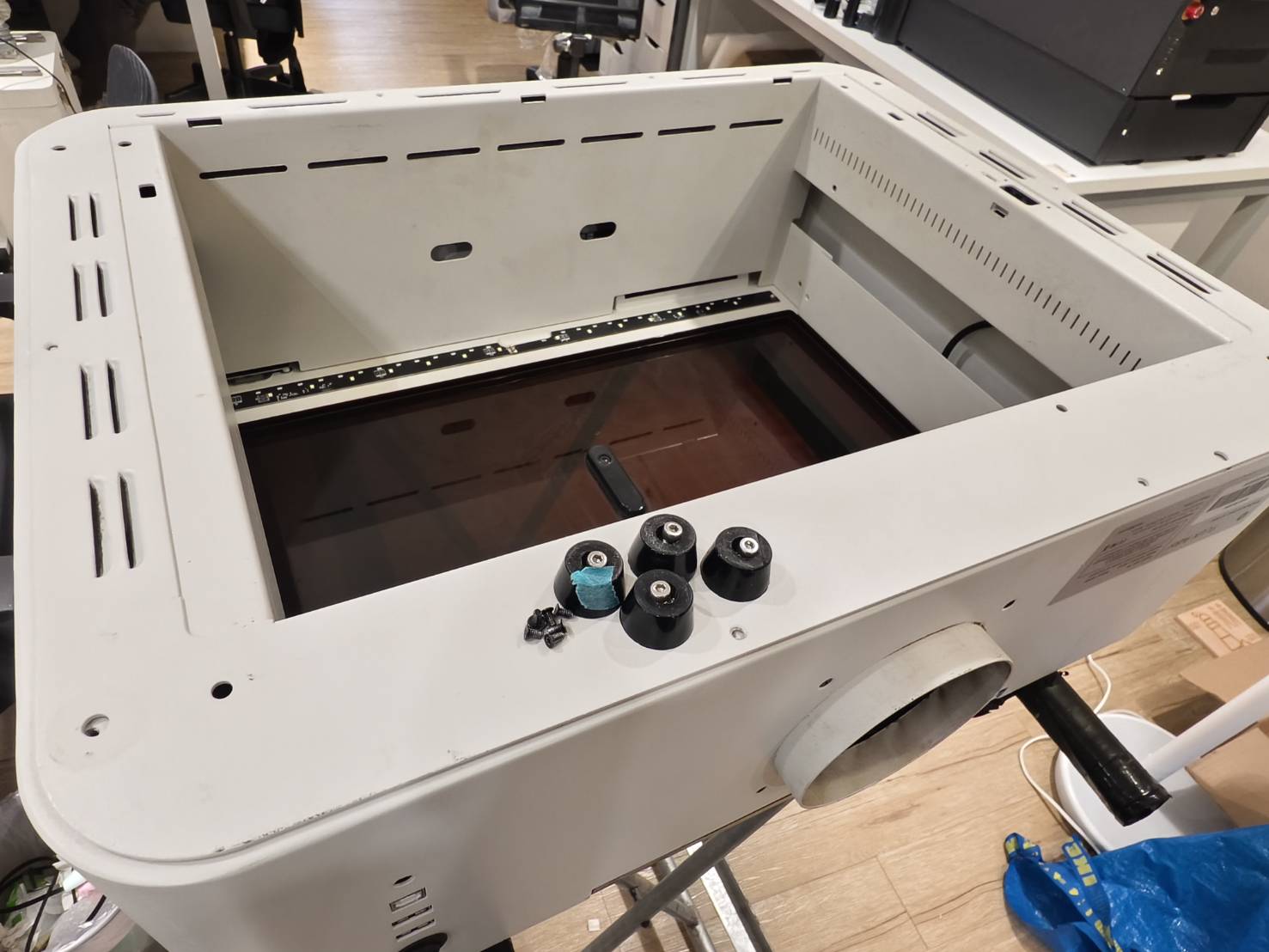

Irrota nämä pohjaruuvit ja poista kumijalat.
(T8-ruuvi x 6 kpl & 3 mm kuusiokoloruuvi x 4 kpl)
Vaihe 14
Käännä kone ympäri ja irrota sivuruuvit (T8-ruuvi x 2 kpl)
Vaihe 15
Merkitse ruuvireikä molemmilta puolilta kynällä.
Tarkoituksena on muistuttaa, että merkityt puolet tulevat työskentelyaluetta kohti kokoonpanossa.
Vaihe 16

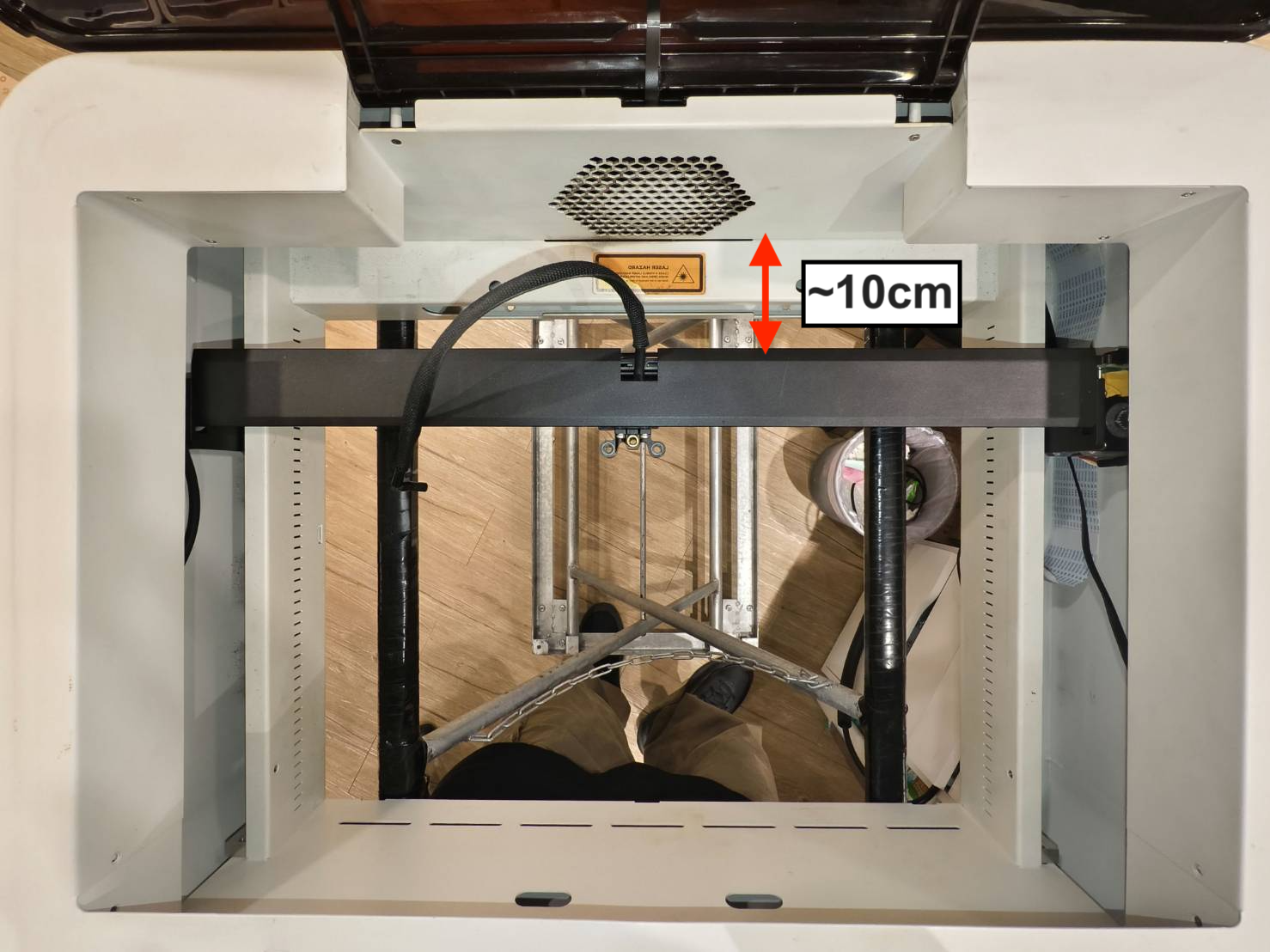

Siirrä moduuliteline paikkaan, joka on noin 10 cm:n päässä rungosta.
(Tarkoituksena on välttää X-akselin sillan tukkiminen. Jos se on aivan takana, se lukittuu nostettaessa eikä X-akselin moottoriin pääse käsiksi. Jos se on keskellä, Y-akselin 38-napainen kaapeli saattaa vaurioitua)
Vaihe 17

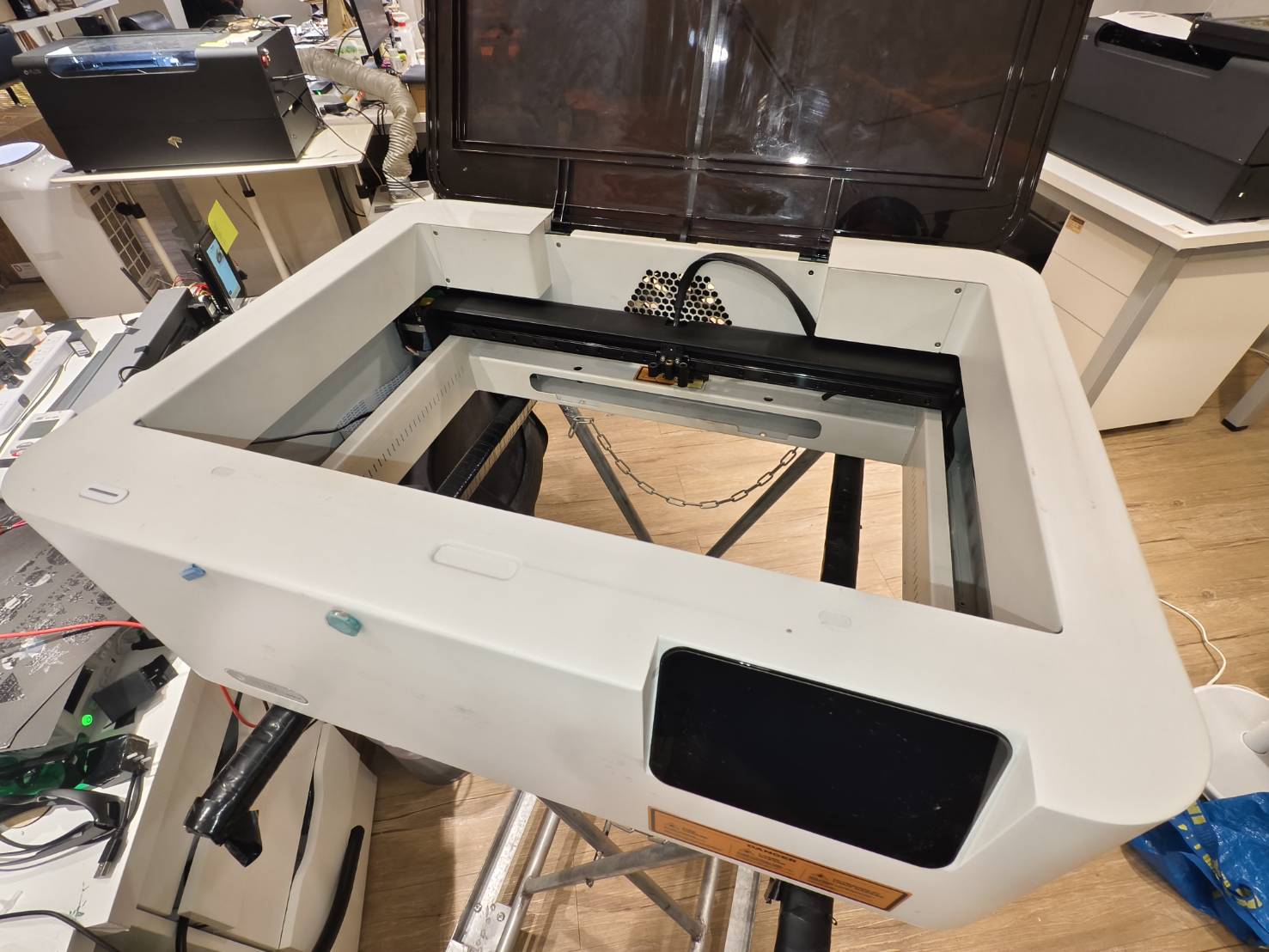

Nosta ylärunko molemmilla käsillä ja aseta se tukitappien päälle.
(Varo, etteivät johdot jää puristuksiin runkojen väliin.)
Esimerkki rungosta tukitappien päällä:
Nostamisen esimerkkivideo (Video on kuvattu koneen sisältä):
Vaihe 18

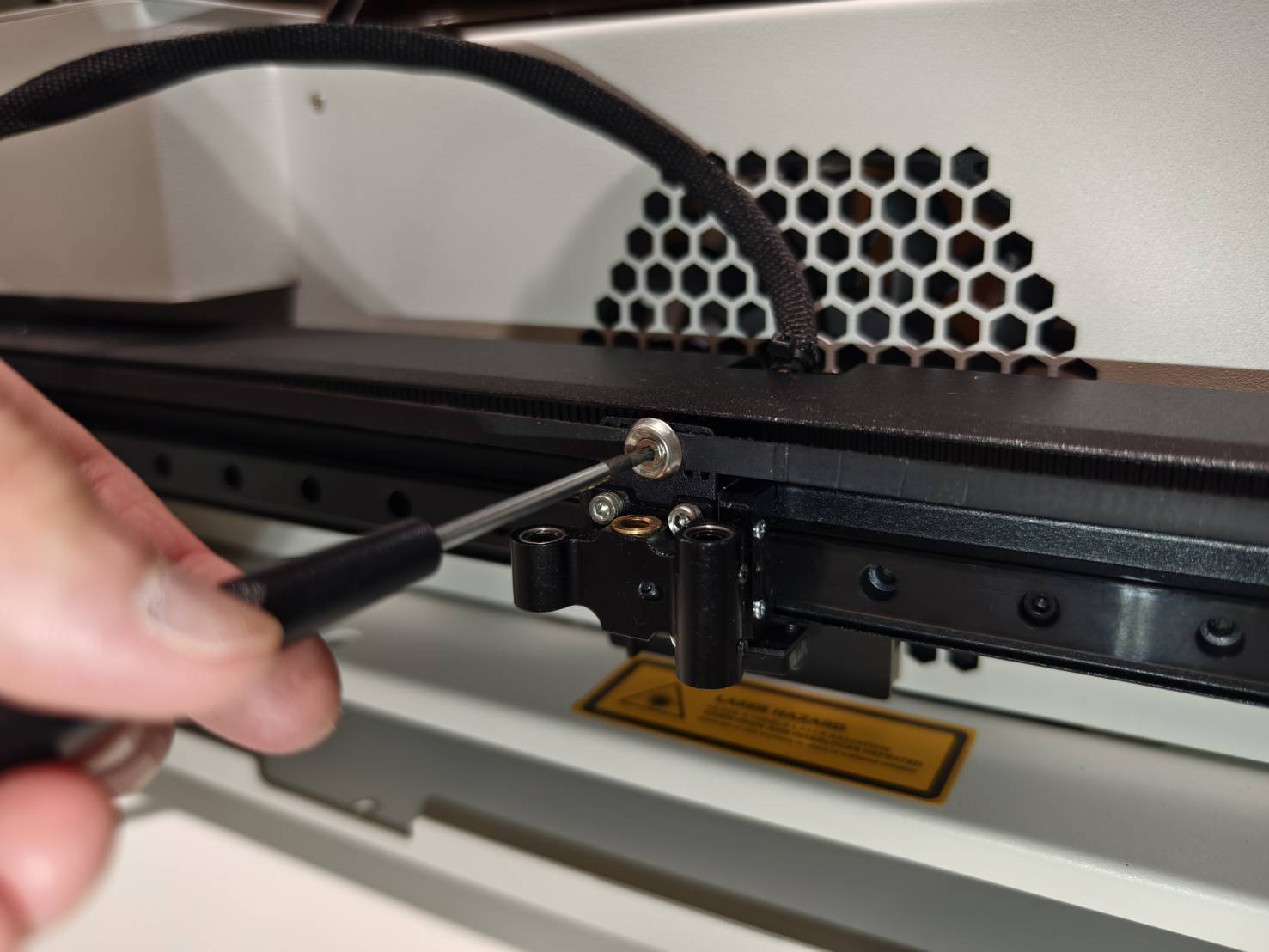

Poista oikeanpuoleinen valkoinen pyörä. (2,5 mm kuusiokoloavain)
Vaihe 19
Työnnä uusi hammashihna (silmukkatyyppi) oikeanpuoleisesta aukosta X-akselin metallirunkoon, aseta se sitten valkoisen ohjainpyörän ympärille (hampaat sisäänpäin). Työnnä pyörä ja hihna takaisin metallirunkoon ja kiinnitä ruuvilla.
Vaihe 20
Ruuvaa hihnan ruuvi takaisin ja varmista, että hihna on asennettu videon mukaisesti.
Hihnan toisen pään tulee olla X-akselin sisällä.
Vaihe 21
Aseta hihnan toinen pää X-akselin moottorin ympärille.
(Käytä ruuvimeisselin takaosaa hihnan työntämiseen ja liikuta moduulin istuimen pidikettä hihnan siirtämiseksi. Hihnan tulisi vähitellen asettua moottorin hihnapyörän ympärille.)
Vaihe 22
Testaa manuaalisesti, että liike on synkronoitu ja varmista, että hammastettu puoli on sisäänpäin. Jos liike ei ole synkronoitu, palaa Vaihe 18 varmistaaksesi, että asennus on tehty oikein.
Vaihe 23
Palauta ylärungon asento.
Huomaa, että merkittyjen ruuvinreikien tulee olla työaluetta kohti.
Rungon palauttaminen:
Vaihe 24
Ruuvaa sivuruuvit kiinni.
Vaihe 25

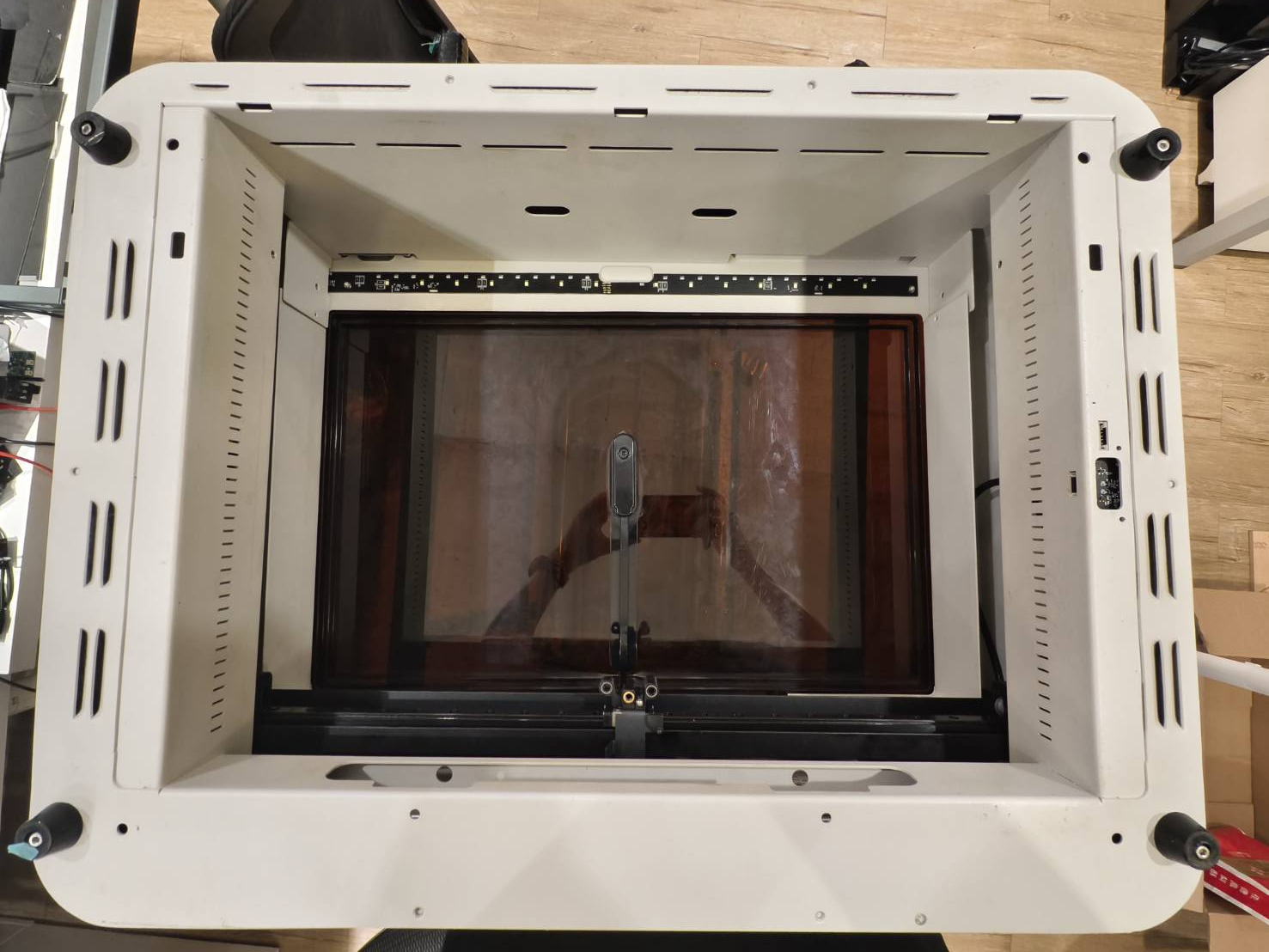

Käännä laite ympäri. Ruuvaa kaikki pohjassa olevat ruuvit kiinni.
Huomaa, että merkityn jalan ja ruuvin tulee sijaita lähellä USB-portteja.
Suositus:
On parempi olla kiristämättä ruuveja täysin aluksi, koska jotkin ruuvit saattavat olla väärin kohdistettuja eikä niitä voi asentaa. Siksi suositellaan kaikkien ruuvien kiristämistä vasta sen jälkeen, kun kaikki ruuvit on asennettu.
Vaihe 26
Käännä laite ympäri. Liikuta moduulin istuinta eri suuntiin tarkistaaksesi, liikkuuko se vapaasti.
|
|
vaiheeseen 27
Yritä löysätä USB-porttien lähellä olevaa kumijalkaruuvia ja kokeile moduulin istuimen liikuttamista uudelleen.
vaiheeseen 28
Pidä pidike paikallaan ja kierrä keskellä olevaa tappea vastapäivään asentaaksesi pidikkeen Z-akselin moottorin kanssa.
Vaihe 29
Kiinnitä mustat tarrat akselien päähän. Jos tarroja ei ole saatavilla, ohita tämä vaihe, sillä ne ovat valinnaisia.
Vaihe 29.1
Asenna laakeri tapin päähän. Jos sinulla ei ole tätä laakeria, ohita tämä vaihe.
Vaihe 30
Asenna moduulin istuimen yläkehys takaisin paikoilleen. (1,5 mm kuusiokoloruuvi * 4 kpl)
Vaihe 31
Aseta alusta pöydälle siten, että tapit ulkonevat hieman pöydän pinnasta.
Vaihe 31.1
Nosta laitetta hieman kulmaan kohdistaaksesi laitteen etupäässä olevat urat alustan tappeihin. Aseta tapit paikoilleen ja laske sitten laite pöydälle.
Vaihe 31.2
Kiristä nämä ruuvit takaisin kiinnittääksesi alustan.
Vaihe 32
Asenna ilmaletku takaisin paikoilleen.
Vaihe 33
Asenna jousi takaisin X-akselin hihnaan.
Vaihe 34
Kytke nämä kaapelit takaisin paikoilleen.
