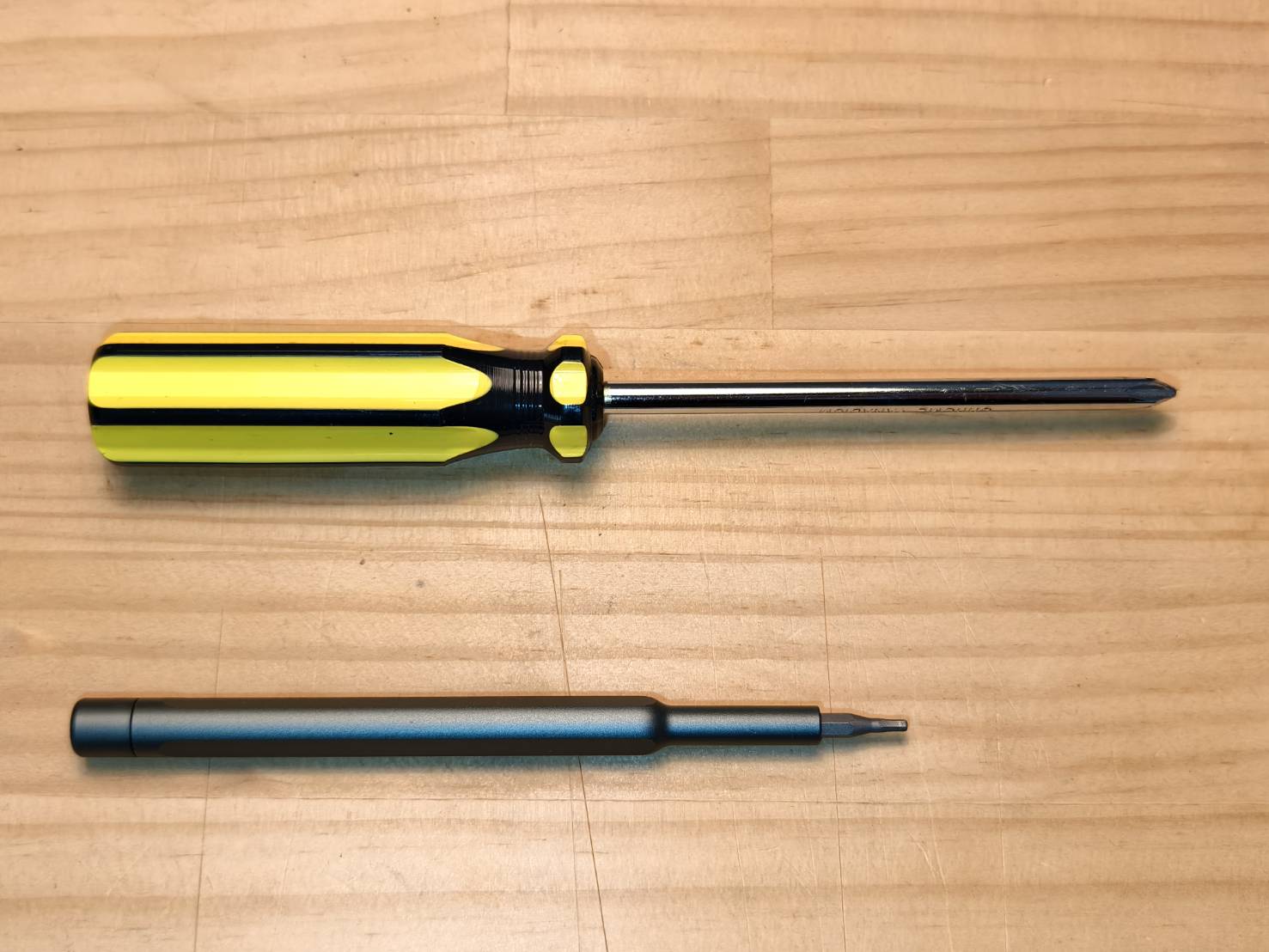

Tarvittavat työkalut:

Ristipääruuvitaltta
2 mm:n kuusiokoloavain (tavallista kuusiokoloavainta EI suositella)

Vaihe 1

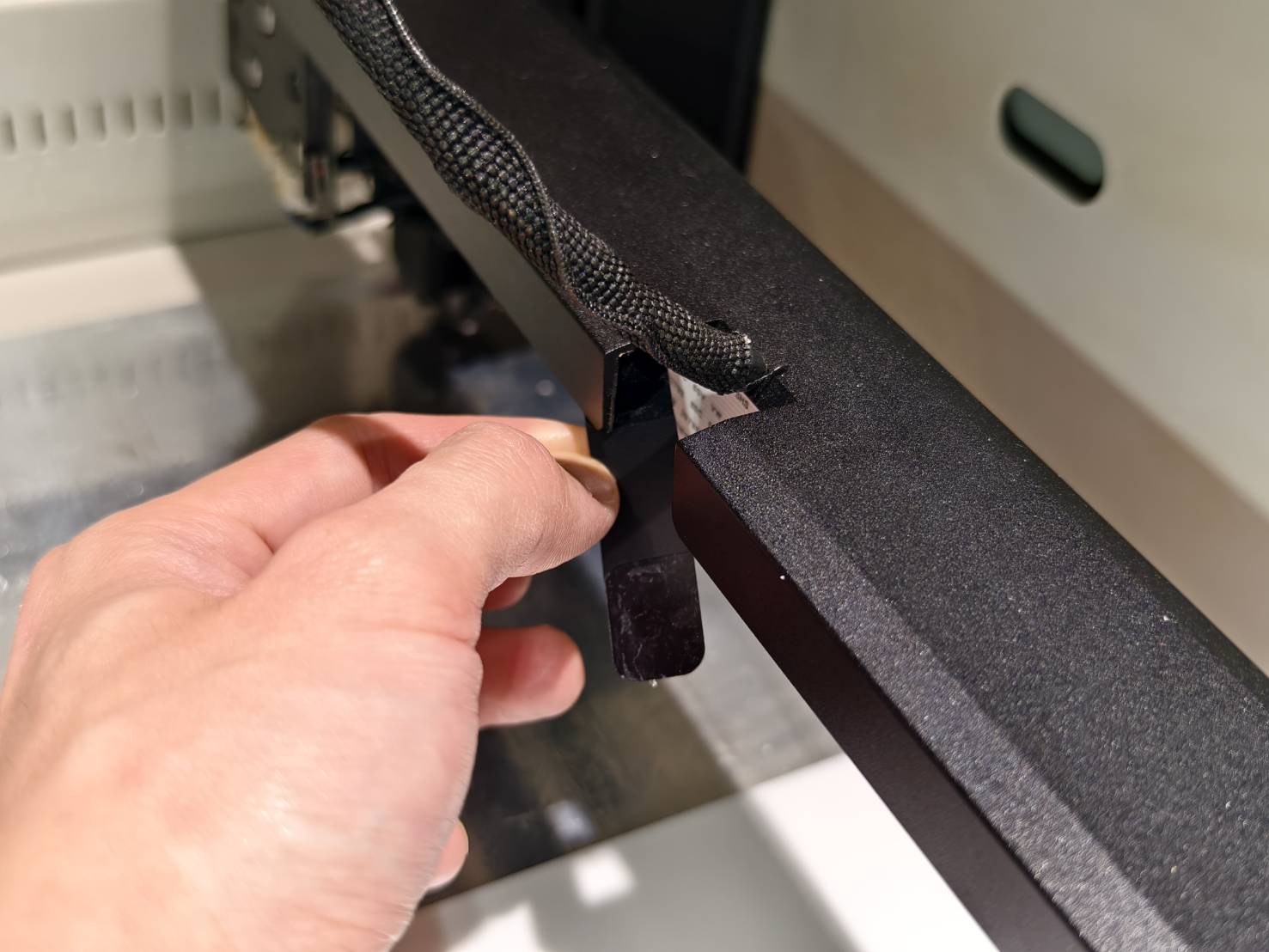

Sammuta laite ja poista musta mylar-suojakalvo.

Vaihe 2

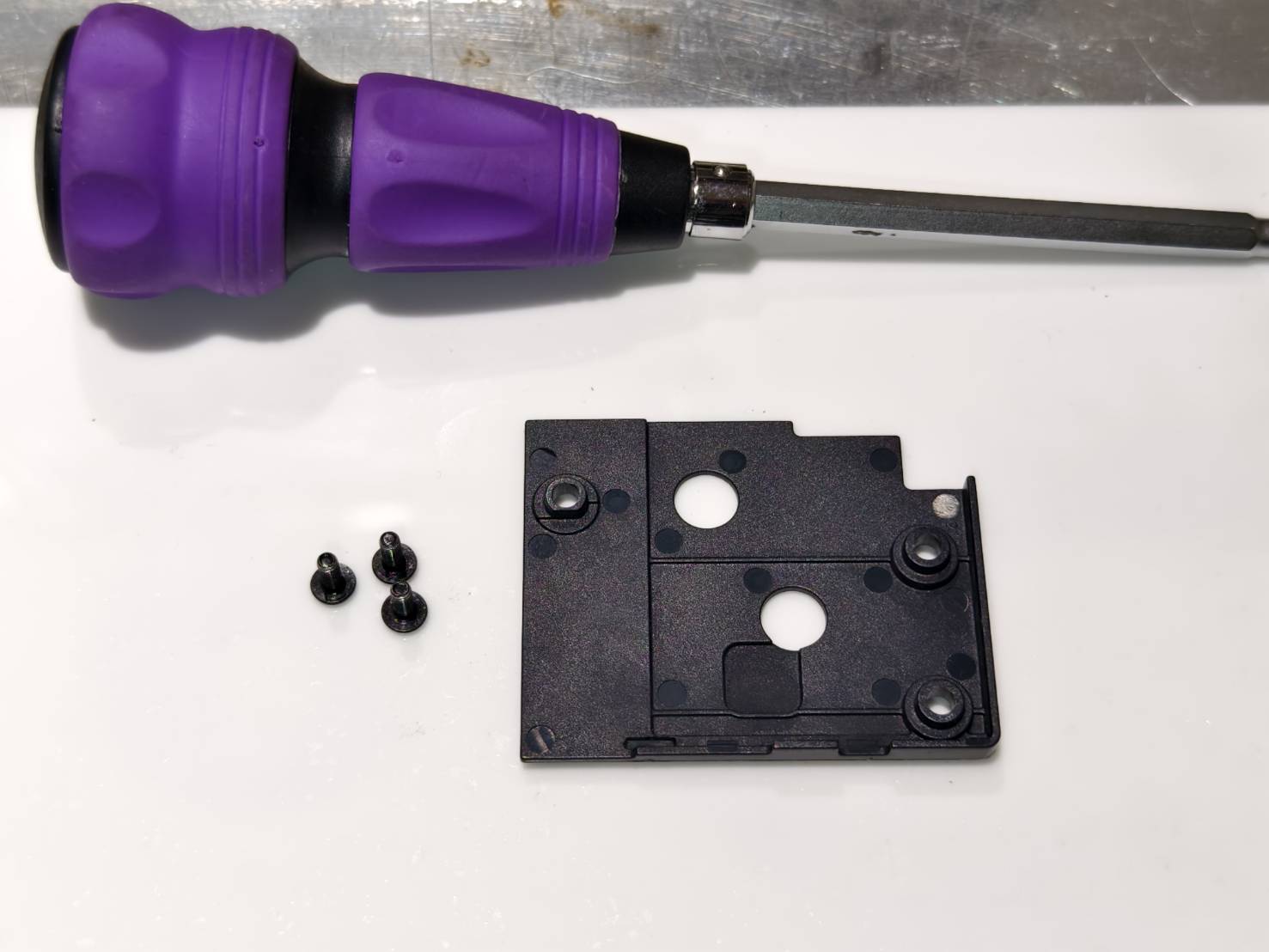

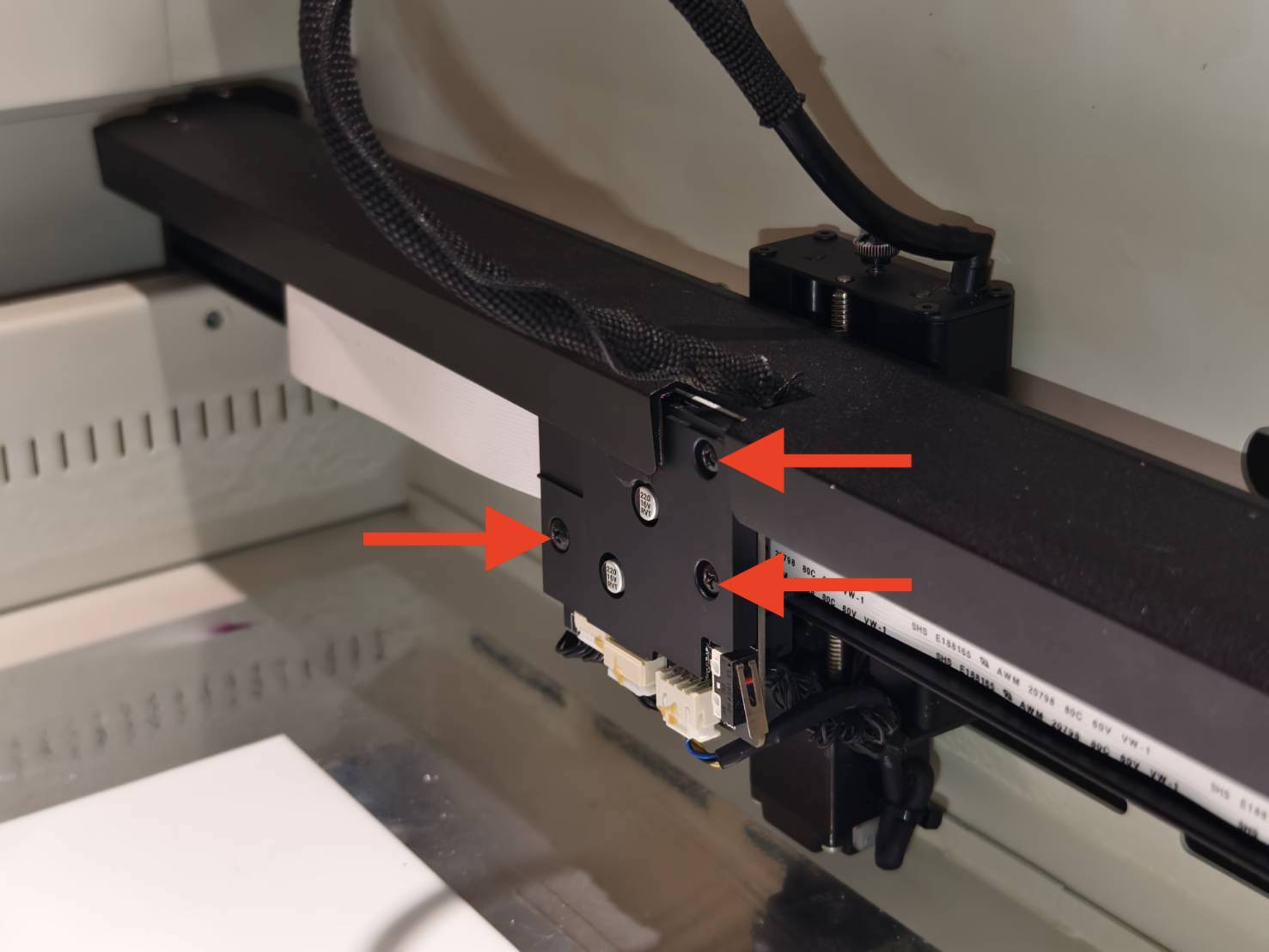

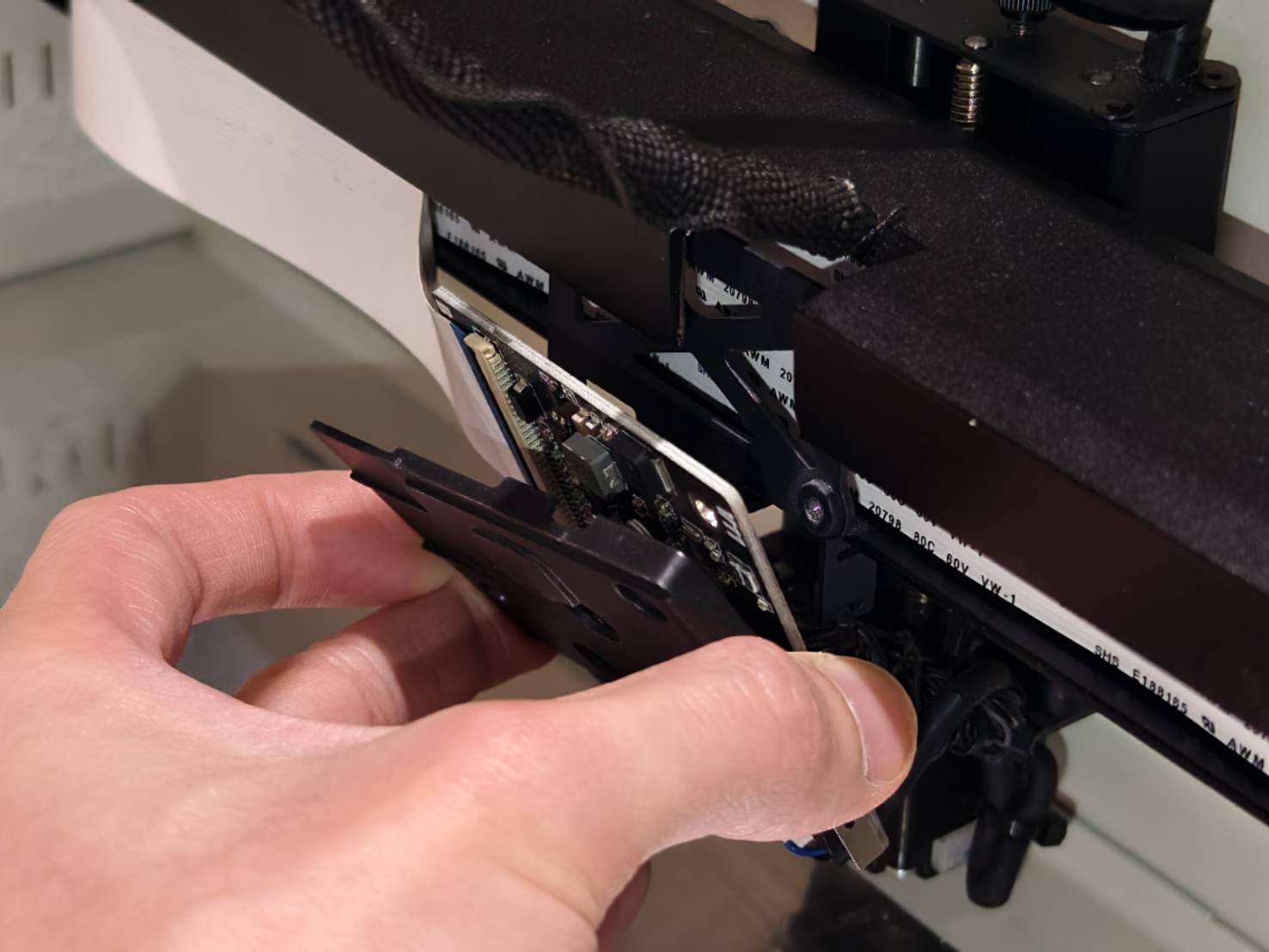

Irrota moduulin takaosasta kolme ruuvia ja Z-akselin piirilevyn suojus.
Nähdäksesi ylimmän ruuvin, siirrä tulostuspää peltilevyn aukkoon.

Vaihe 3

Avaa kaapelin kiinnike ja irrota kaapeli Z-akselin piirilevystä.
Jäljelle jäävää teippiä ei tarvitse poistaa.

Vaihe 4

Kun olet laitteen etupaneelin edessä, irrota vasemmalla puolella oleva X-akselin moottorin kaapeli, poista kaksi 2 mm:n kuusiokoloruuvia ja irrota X-akselin piirilevyn suojus.
(Suosittelemme käyttämään pitkää, ohutta kuusiokoloavainta, joka antaa enemmän tilaa käsille.)

Vaihe 5

Avaa kaapelin kiinnike ja irrota kaapeli X-akselin piirilevystä.

Vaihe 6

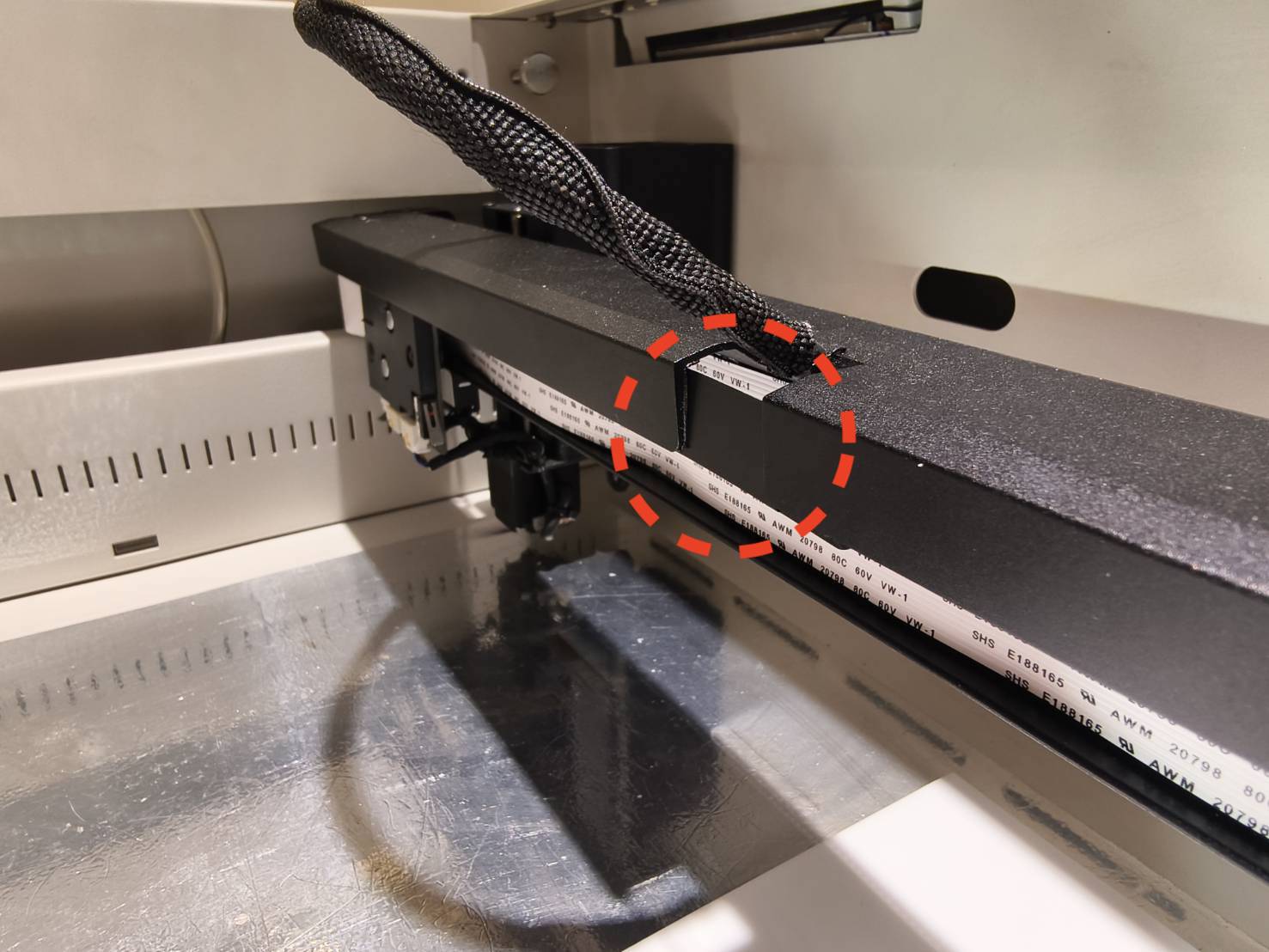

Poista 30-nastainen lattakaapeli.
Kaapelin takana on kaksipuolista vaahtomuoviteippiä, joten suora irrottaminen voi jättää teippijäämiä. On suositeltavaa irrottaa kaapeli vetämällä sitä ylöspäin alareunasta.

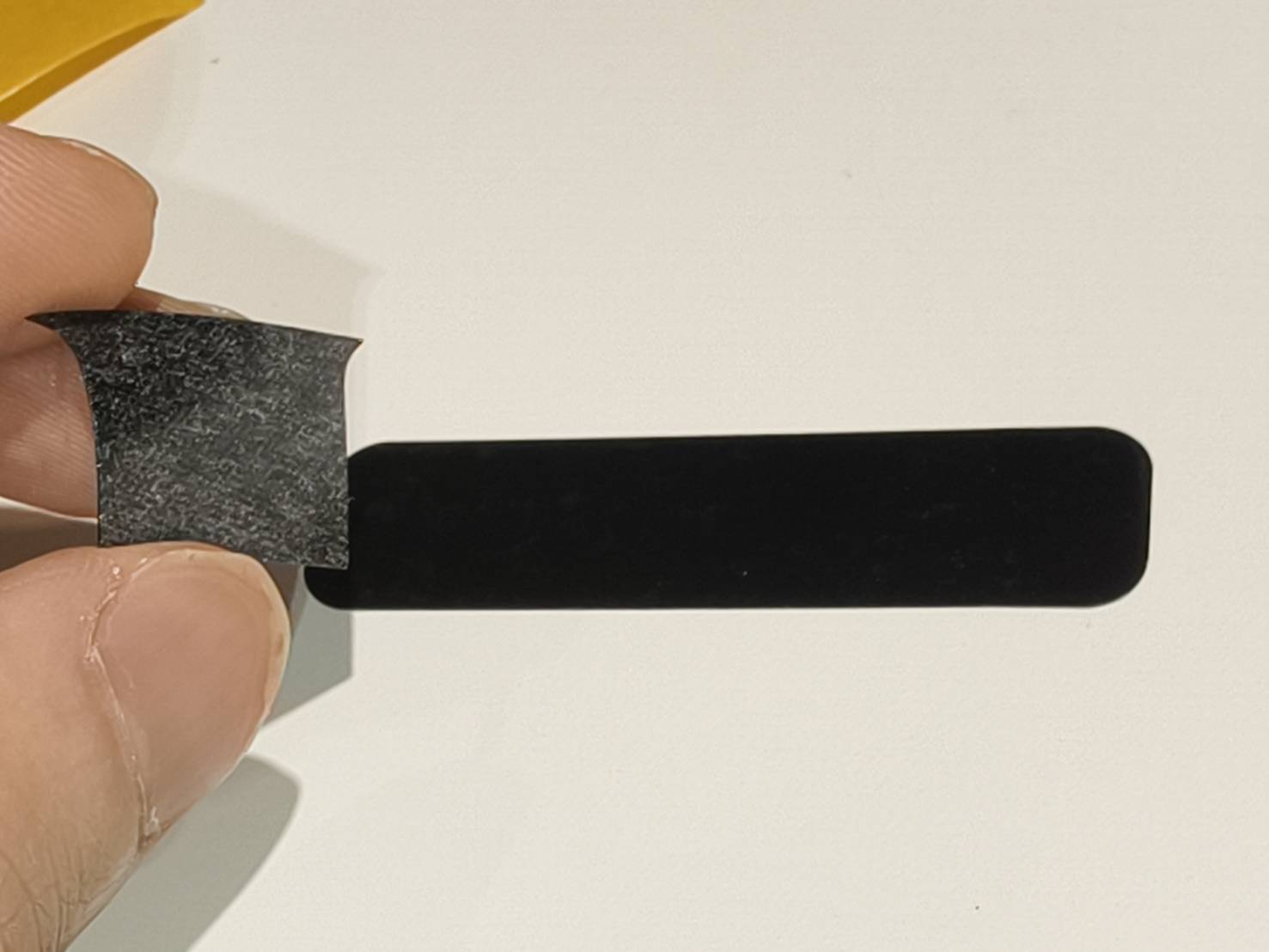

Jos irrottamisen jälkeen jää jäämiä, musta vaahtomuoviosa on poistettava. Valkoista liimapintaa ei tarvitse puhdistaa. Suosittelemme katsomaan ohjevideon ennen poistamista.

Vaihe 7

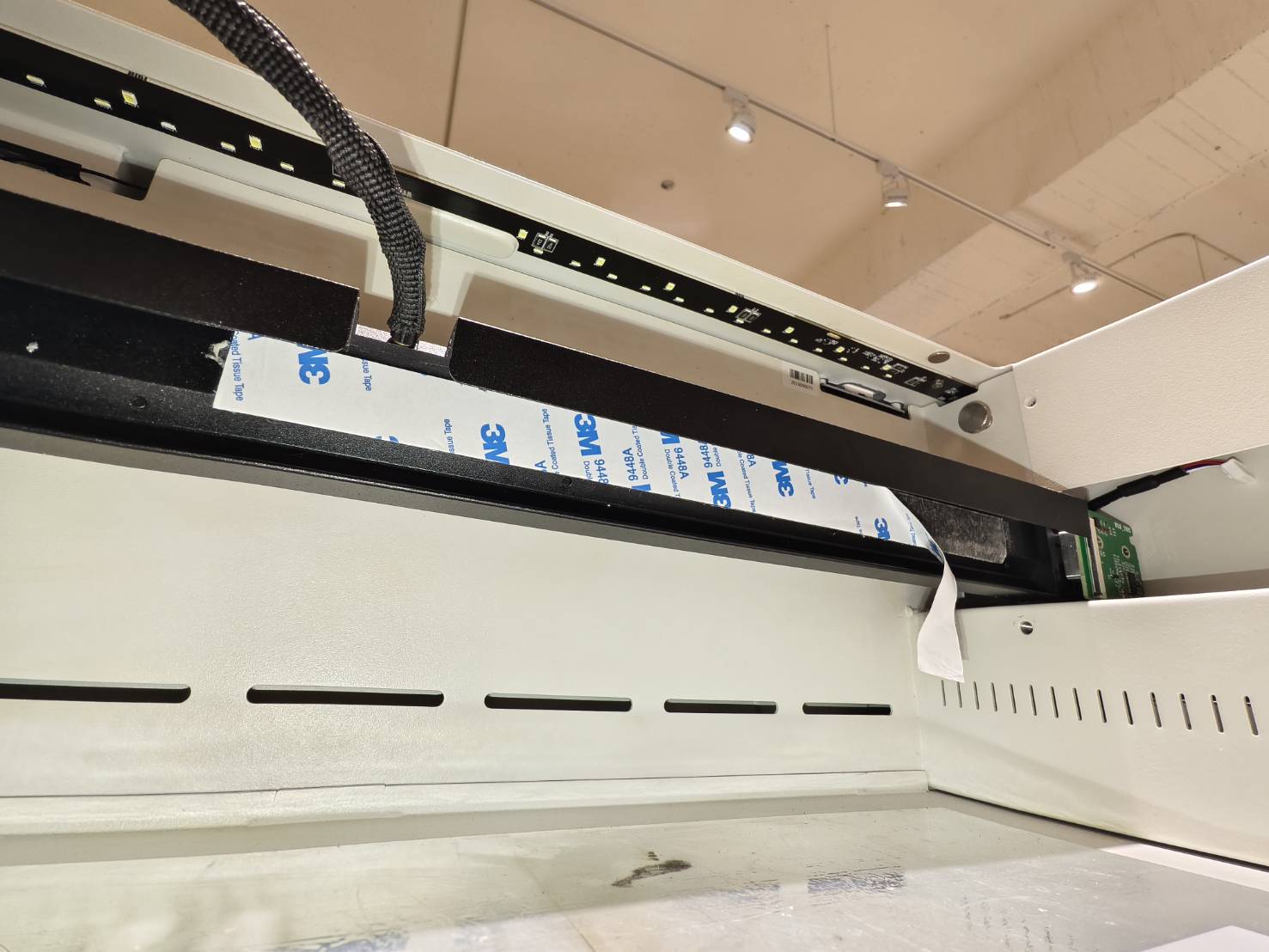

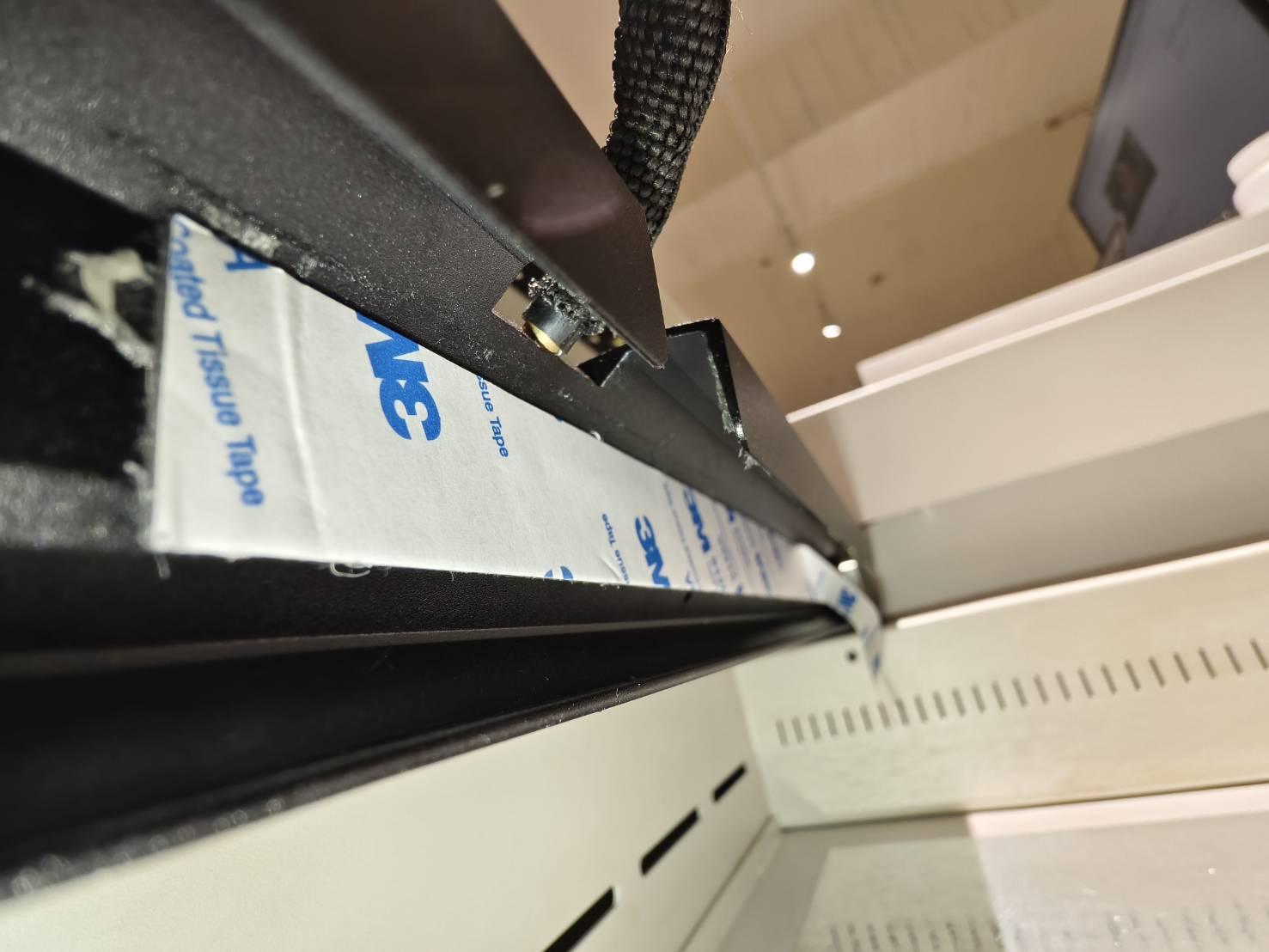

Kun jäämät on poistettu, kiinnitä uusi kaksipuolinen vaahtomuoviteippi metallilevyn sisäpuolelle. Irrota osa teipistä valmiiksi helpottaaksesi seuraavia vaiheita.

Ennen teipin kiinnittämistä suosittelemme lukemaan vaiheen 7 sisällön ymmärtääksesi aloitusasennon ja metallilevyn viisteen sijainnin. Katso lopuksi video varmistaaksesi teipin oikean kiinnityksen.

Aloitusasento:

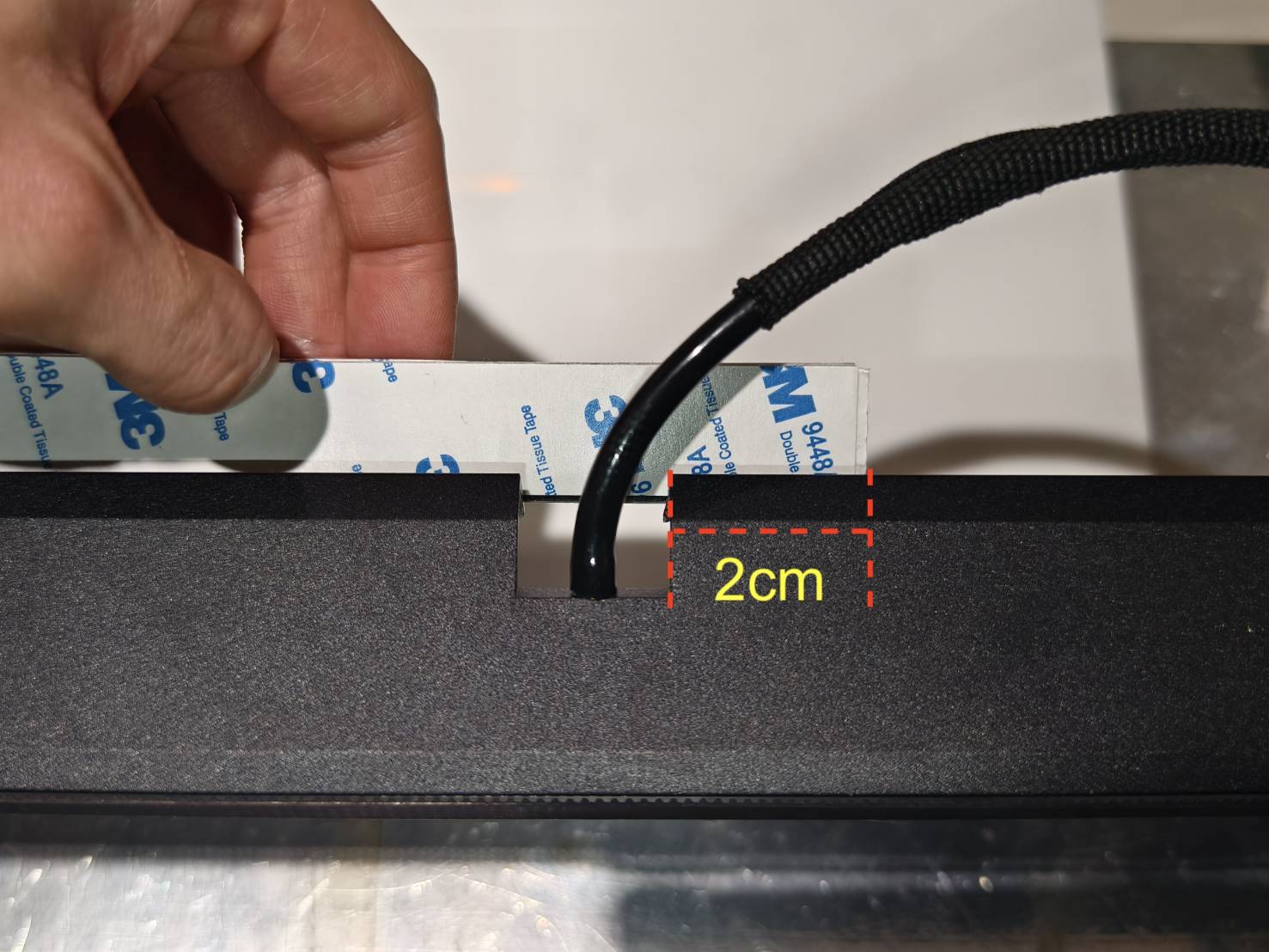

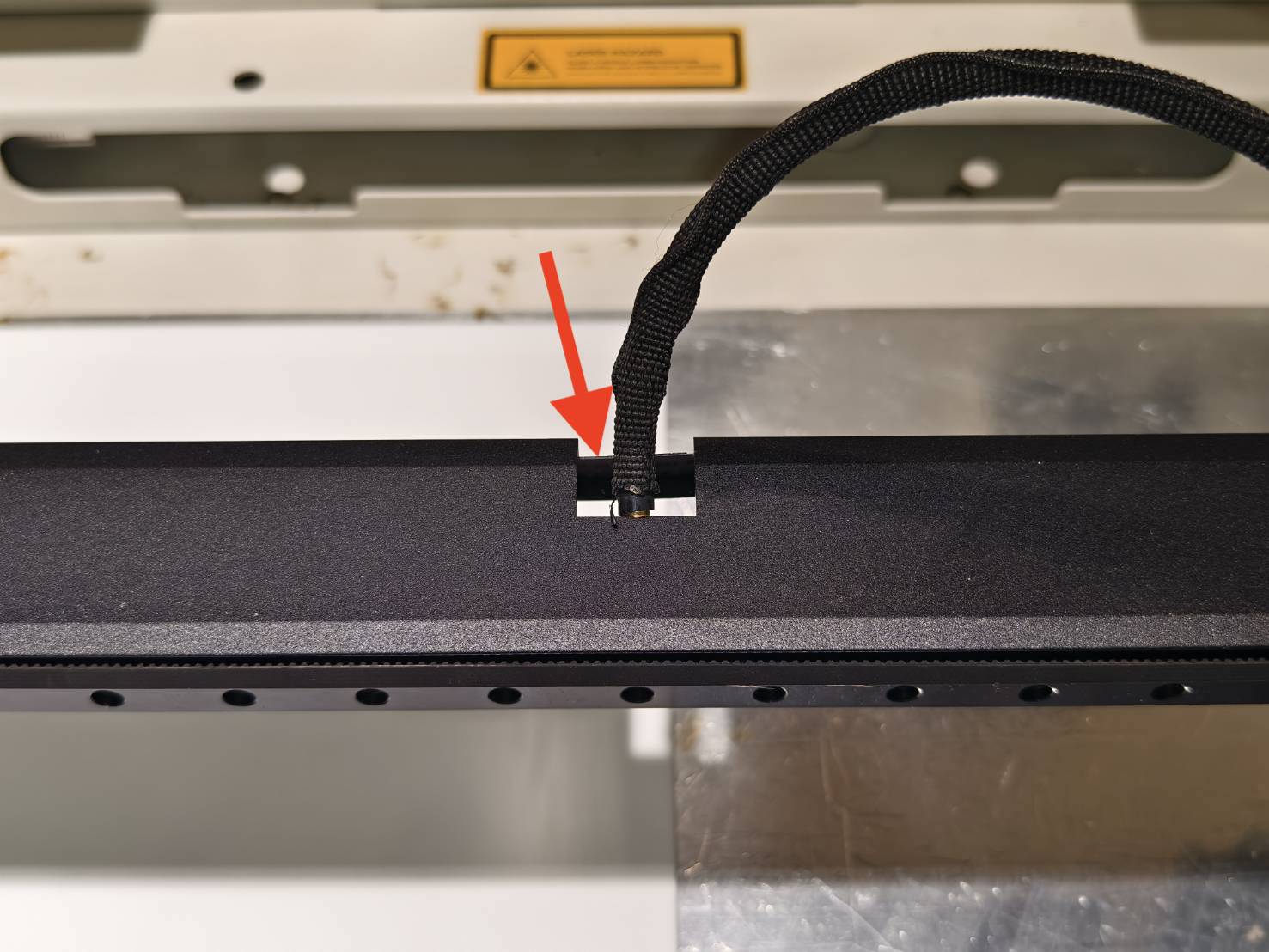

Kaksipuolinen teippi on kiinnitettävä X-akselin moottorin puolelle (koneen vasemmalle puolelle kosketusnäytöstä katsottuna). Aloituskohta on noin 2 cm aukon oikealla puolella.

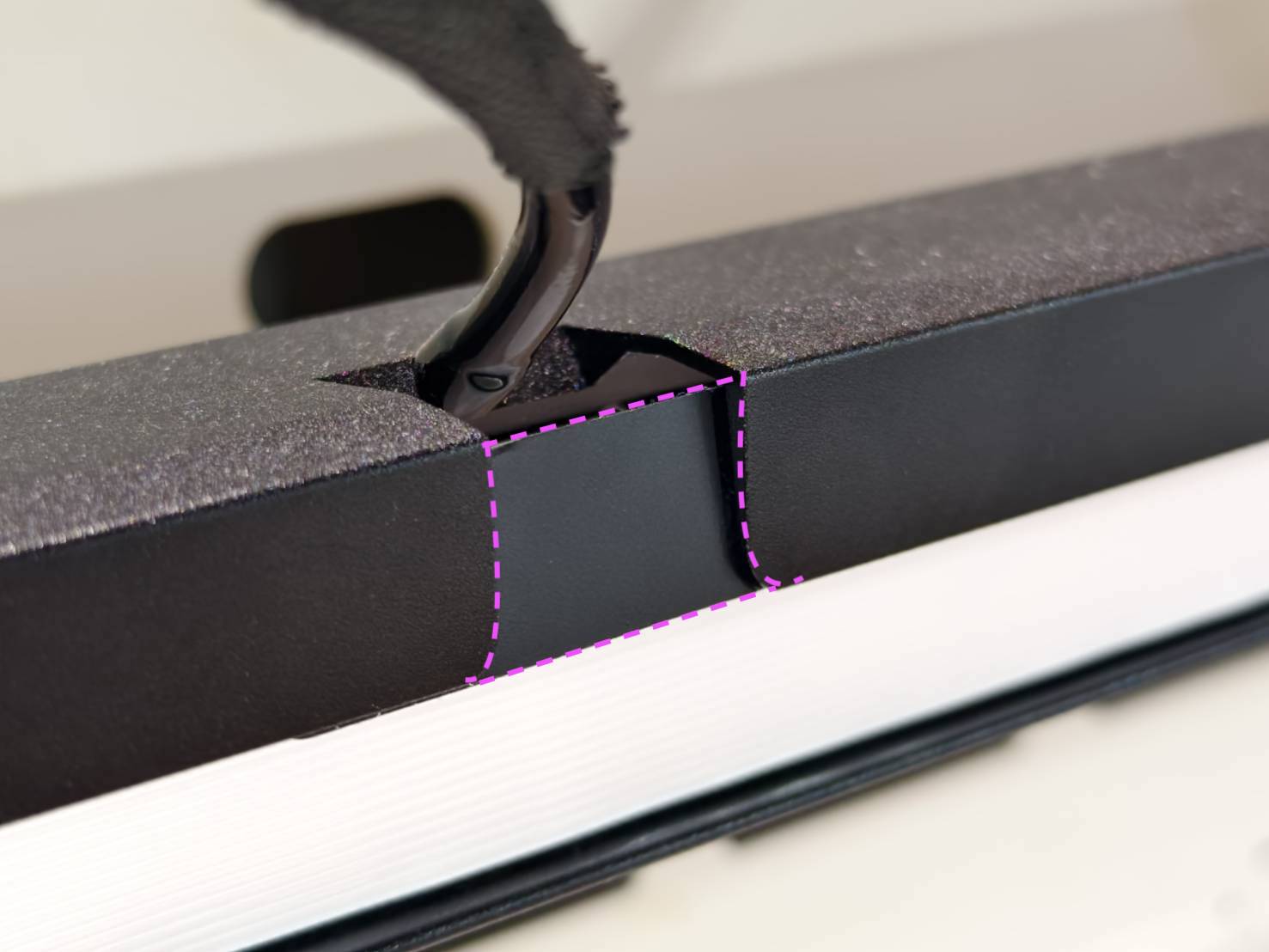

Metallilevyn viiste:

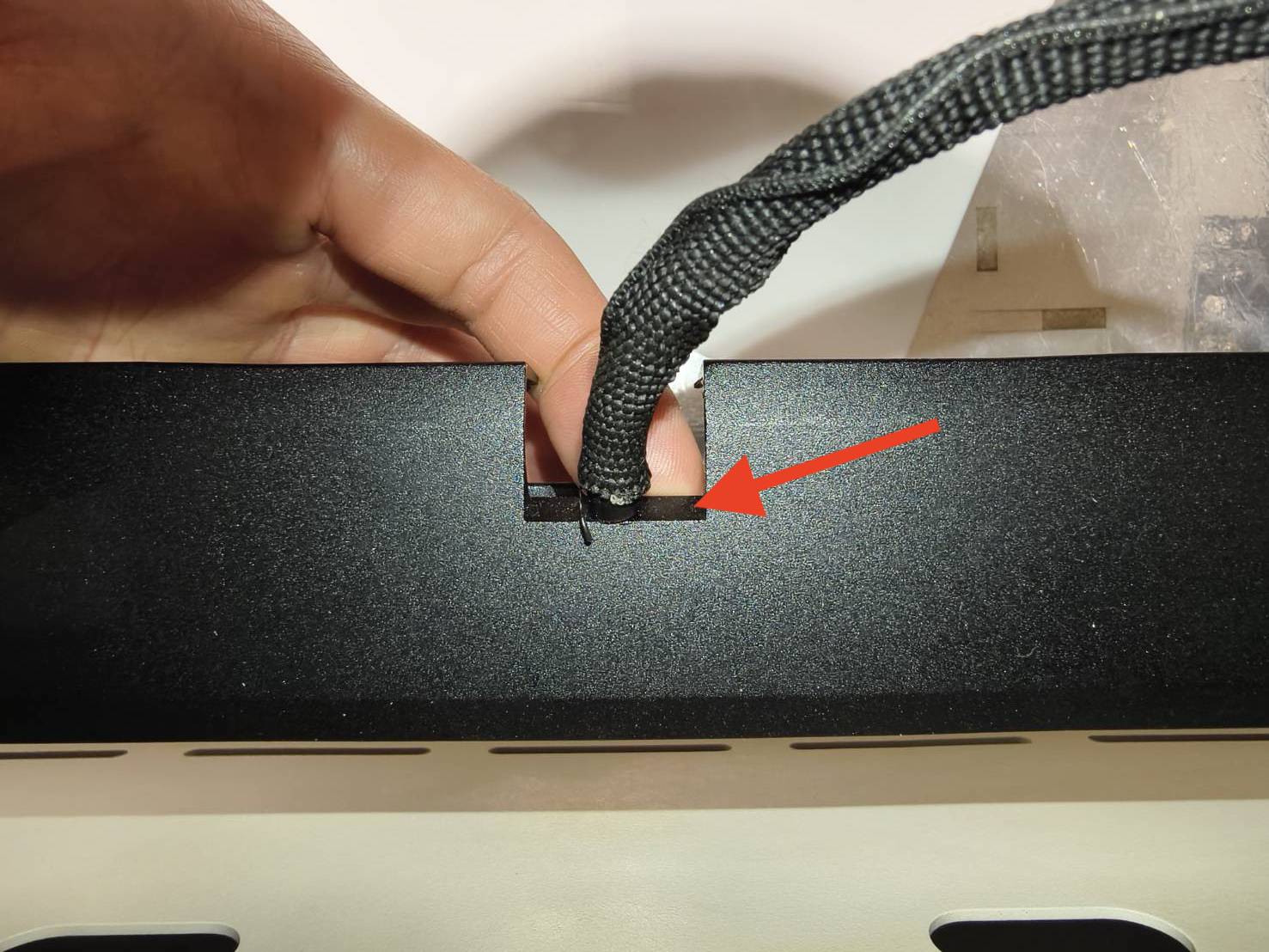

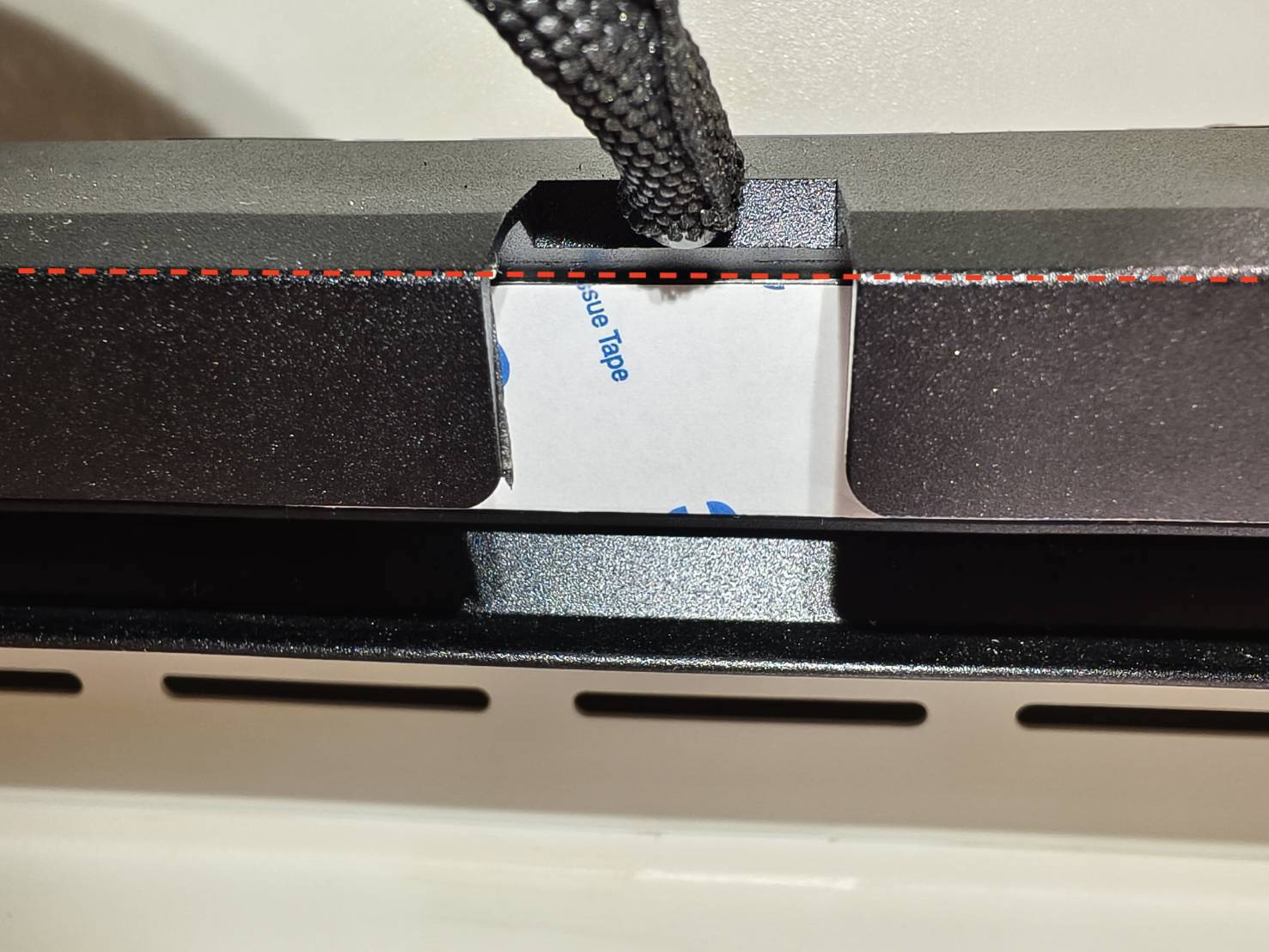

Viistepinnan sijainti on alla olevan kuvan mukaisesti sormen koskettama kohta.
Teippiä EI SAA kiinnittää viistepintaan.

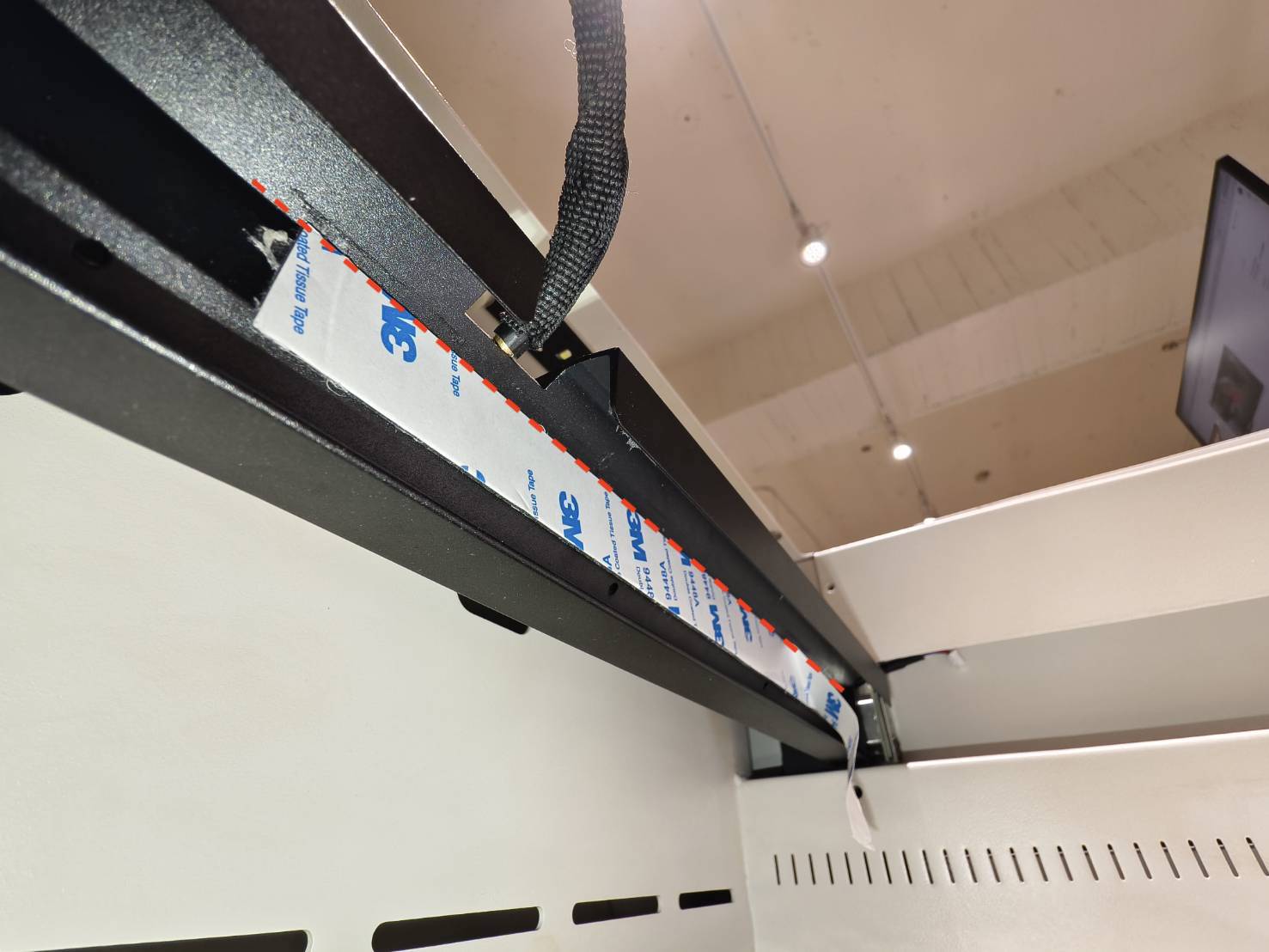

Teippi tulee kiinnittää merkintäviivan alareunaan eli viistepinnan alareunaan.
Video:

Vaihe 8

Asenna uusi kaapeli Z-akselin piirilevylle. Kaapelin tulee olla uran keskellä. Oikein asennettuna kiinnikkeen pitäisi lukittua helposti.
Varmista seuraavasta kuvauksesta kaapelin oikea asennuskohta ja asennuksen oikeellisuus.

Kaapeliuran reunat ovat hieman korkeammat, kuten kuvassa näkyy.
Kaapeli on asetettava keskelle. Oikein asetettuna sen pitäisi olla samalla korkeudella kuin reunat, kuten kuvassa näkyy.
(Kiinnikettä ei ole lukittu kuvassa.)
Vain oikein asetettuna kiinnike voidaan lukita helposti. Kaapelin tulee olla yhdensuuntainen uran kanssa, kuten kuvassa näkyy. (Kiinnike on lukittu kuvassa.)

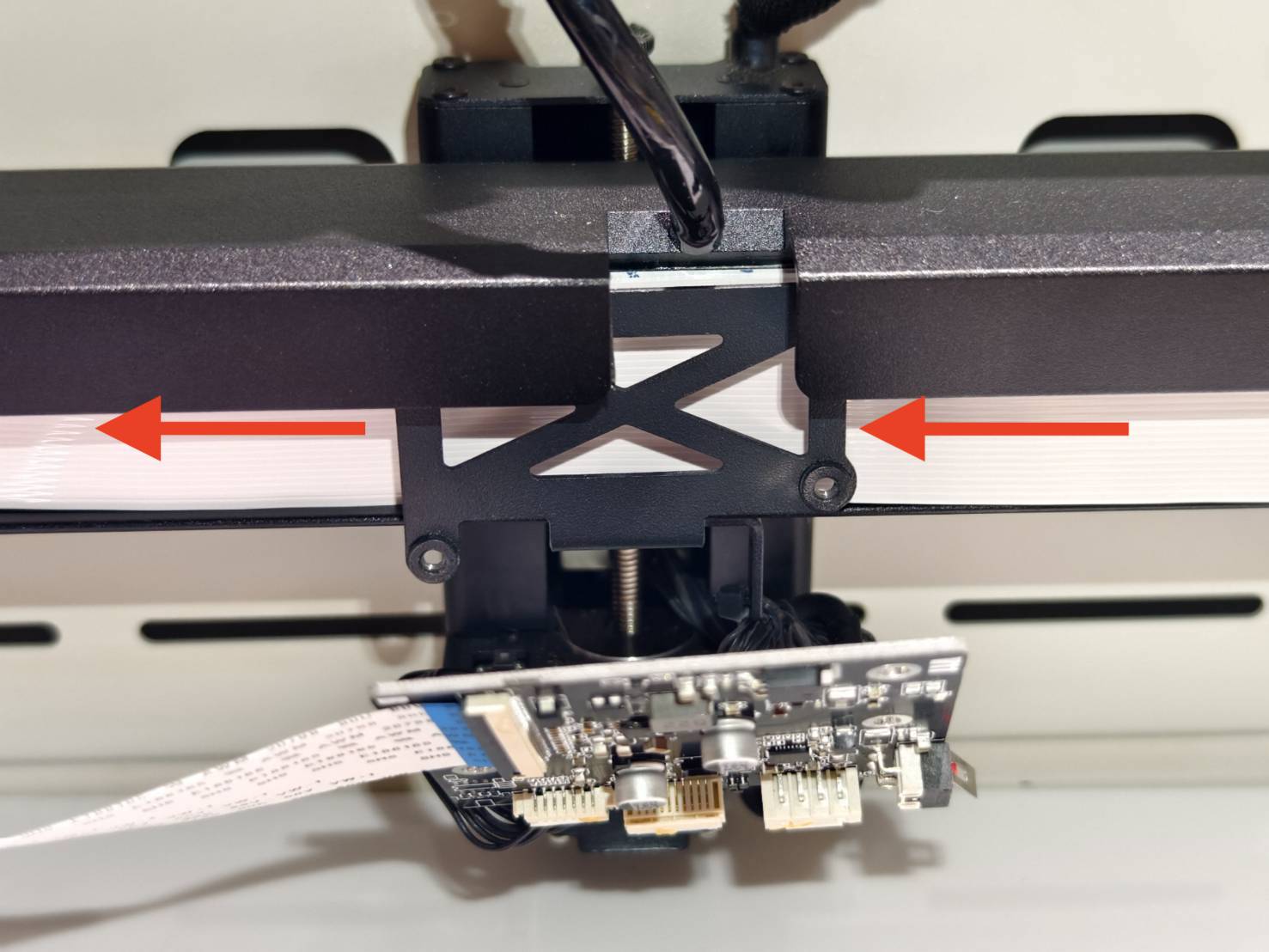

Kaapelin on kuljettava Z-akselin ohjauslevyn kannattimen takaa.
Video:

Vaihe 9

Asenna uusi kaapeli X-akselin piirilevylle. Kaapelin tulee olla uran keskellä. Jos asennus on tehty oikein, kiinnikkeen pitäisi lukittua helposti.
Kuten selitettiin kohdassa Vaihe 8, käytä samaa menetelmää kaapelin kytkemiseen.

Video:

(Piirilevyn väri ei vaikuta asennustapaan.)

Vaihe 10

Kytke X-akselin moottorin kaapeli uudelleen, siirrä laserpäätä ja tarkista, syttyykö Z-akselin ohjauslevyn LED-valo.

Jos LED palaa, kaapeli on asennettu oikein. Jatka kohtaan Vaihe 11

Jos LED-valo ei syty, palaa takaisin Vaihe 8 ja kytke kaapelit uudelleen molemmista päistä, kunnes Z-akselin ohjauslevyn LED-valo syttyy liikutettaessa.

Vaihe 11

Kiinnitä ensin Z-akselin ohjauslevy paikalleen ruuvilla. Kytke sitten virta koneeseen ja tarkenna vasemmalla painikkeella. Tarkista, onko laserpää tarkentunut oikein.

Video:

Jos tarkennus onnistuu, kaapeli on asennettu oikein.
Jatka vaiheeseen 12.

Jos tarkennus ei onnistu tai konetta ei voi käynnistää, johdotusasennus on virheellinen. Katkaise virta välittömästi, palaa Vaihe 8, kytke kaapelit uudelleen ja testaa uudelleen.

vaiheeseen 12

Katkaise virta, irrota moottorin kaapeli, asenna X-akselin ohjauslevyn suojus, kiristä kaksi 2 mm:n kuusiokoloruuvia ja kytke X-akselin moottorin kaapeli uudelleen.

Vaihe 13

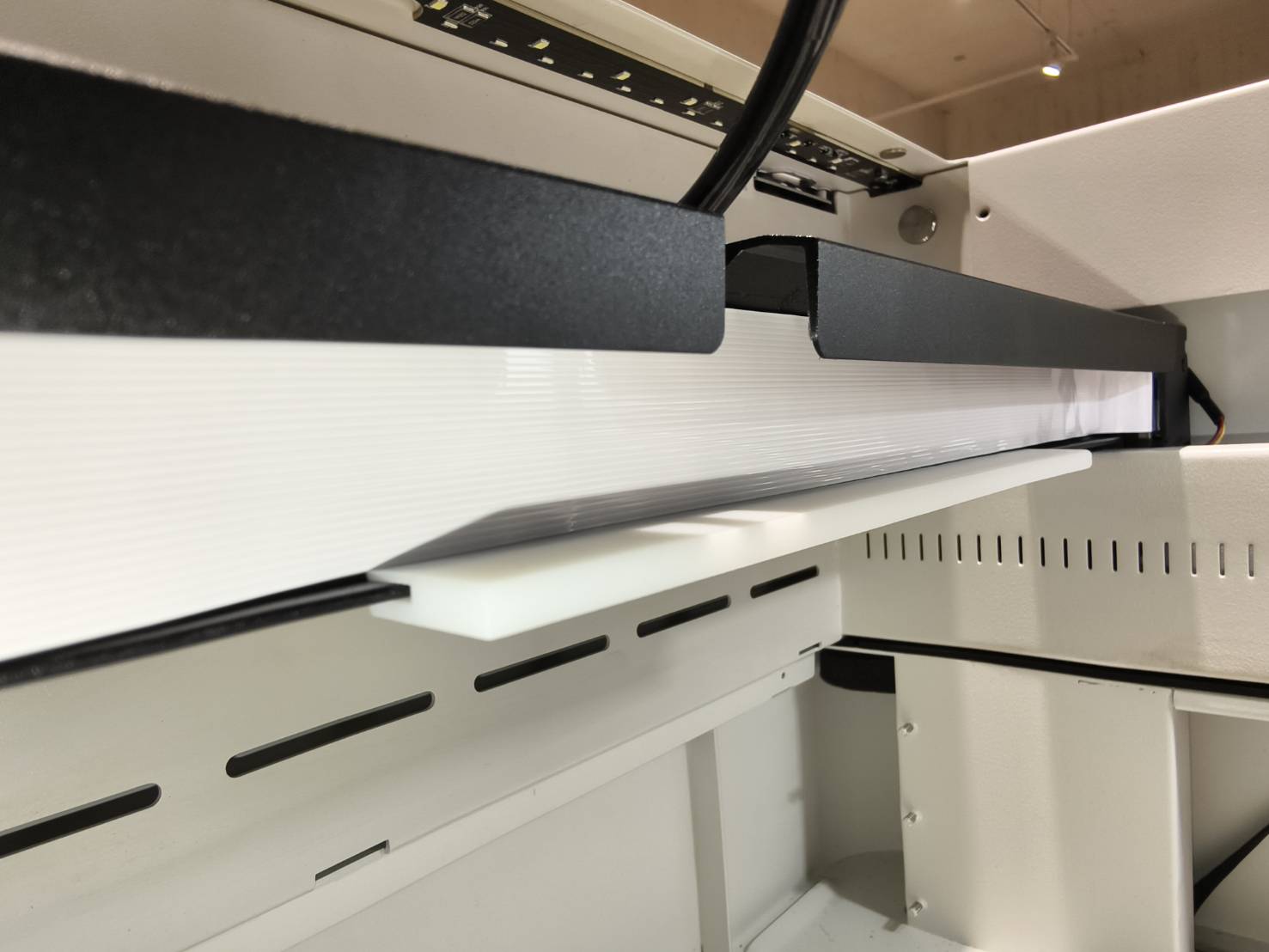

Siirrä moduulin istukka oikealle ja aseta kaapelityökalu/jigi X-akselin alarunkoon.
Työkalun paksumpi puoli tulee olla alaspäin.

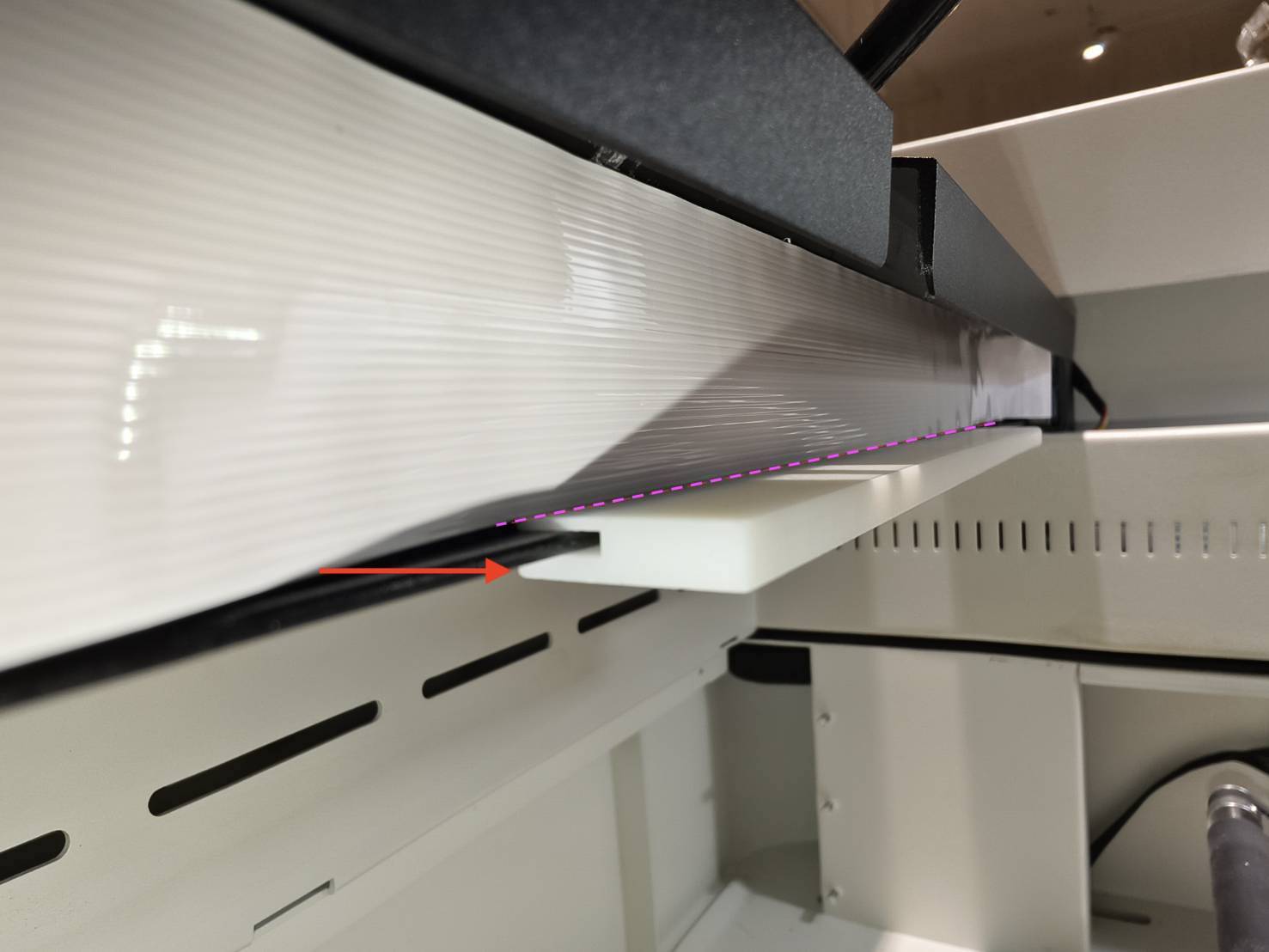

Tämän jälkeen poista suojakalvo kokonaan teipistä. Kohdista kaapelin alareuna työkaluun ja paina kaapelia taaksepäin kiinnittääksesi sen metallilevyyn.

Työkalun paksumman reunan tulee olla alaspäin. Kohdista kaapelin alareuna työkalun yläreunaan ja paina sitä sitten taaksepäin, jotta se kiinnittyy paikalleen.

Video:

Vaihe 14

Poista kaapelityökalu ja kiinnitä Z-levyn suojus kolmella ruuvilla.

Video:

Vaihe 15

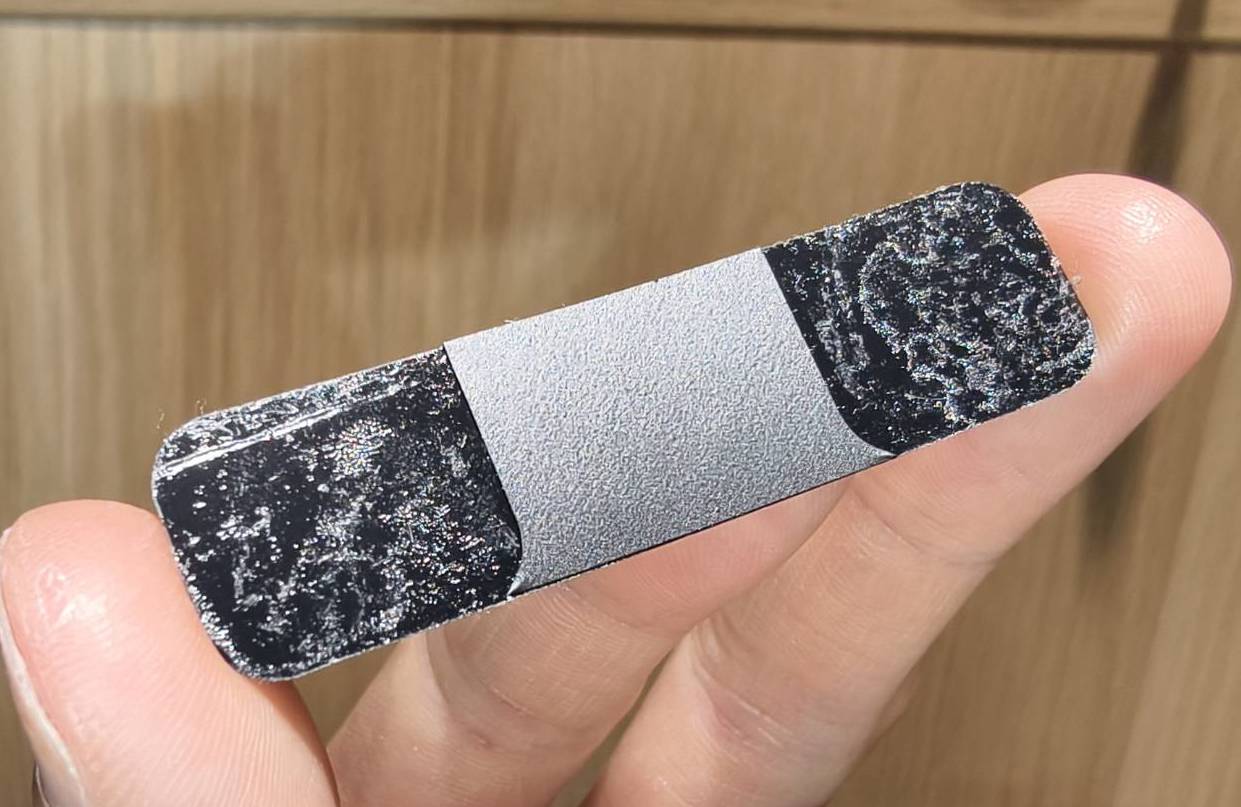

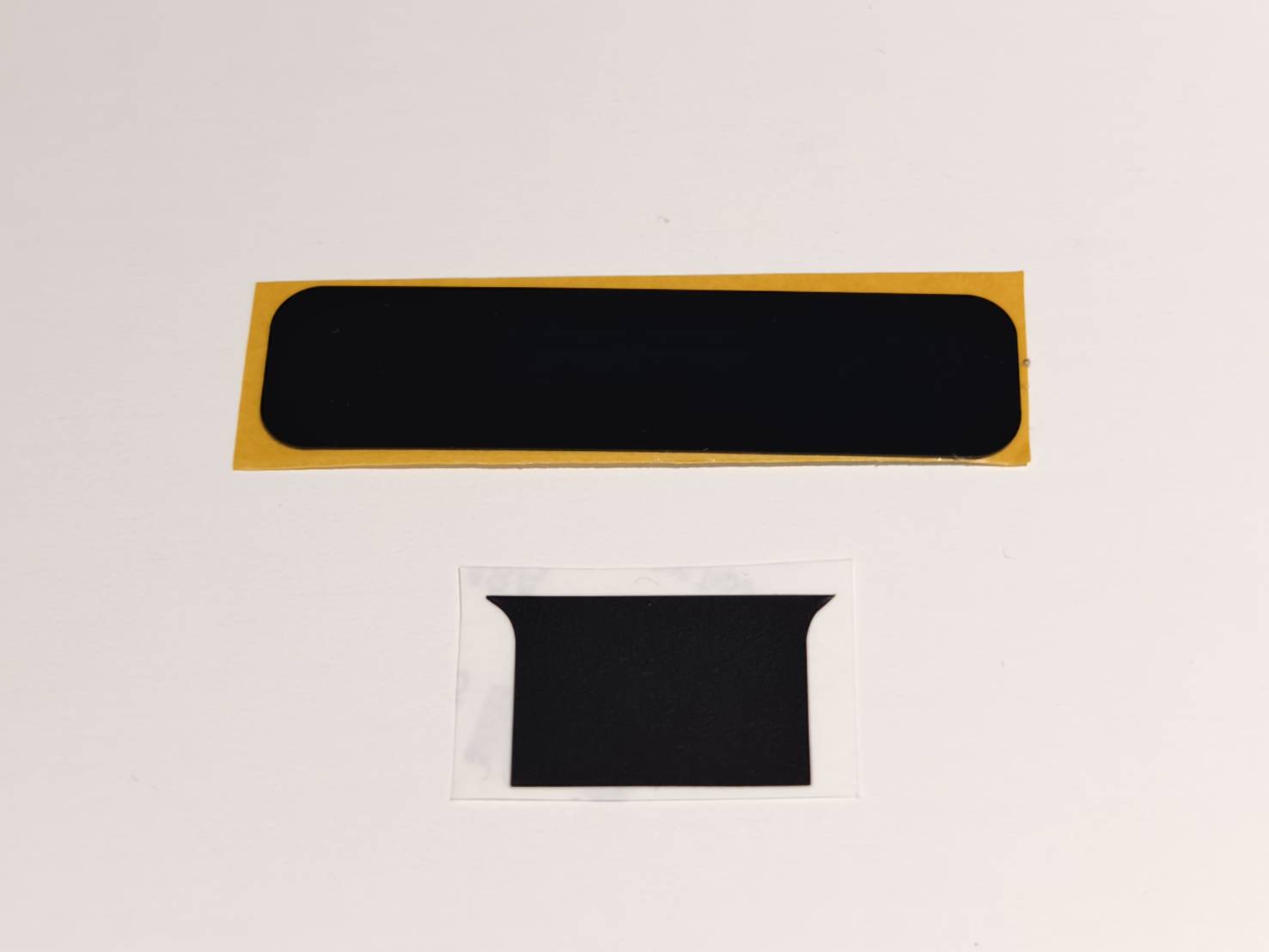

Kiinnitä neliönmuotoinen tarra pitkään Mylar-kalvoon.
Huomaa, että kahden Mylar-kalvon liimapintojen tulee olla vastakkain.

Kahden Mylar-kalvon liimapintojen tulee olla vastakkain.

Lopputulos
