Beambox II - Emolevyn vaihto

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

Avaa sivukansi nähdäksesi laitteen sisäosat.

• Käytä ristipääruuvimeisseliä kannen avaamiseen.



Vaihe 3

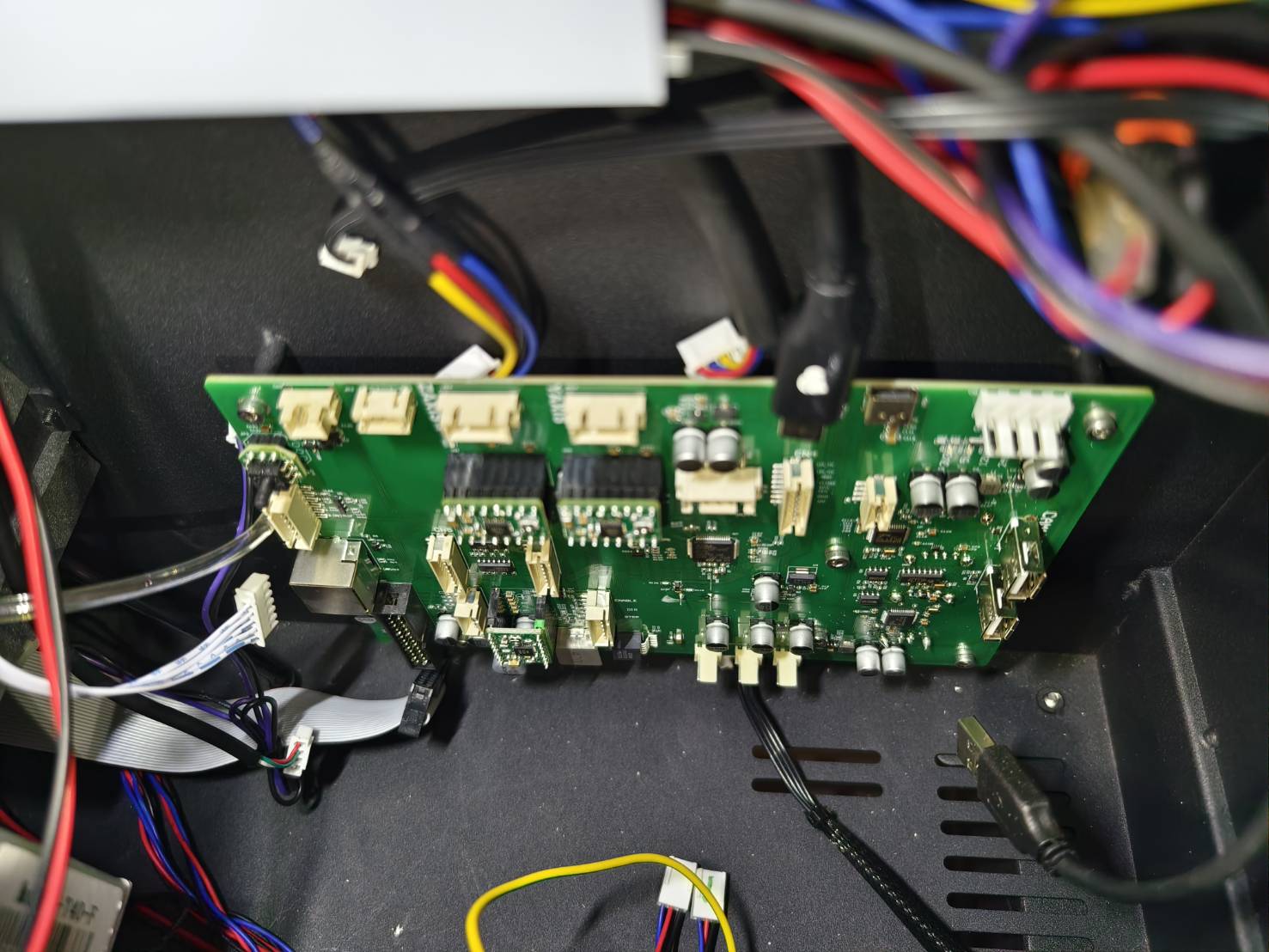

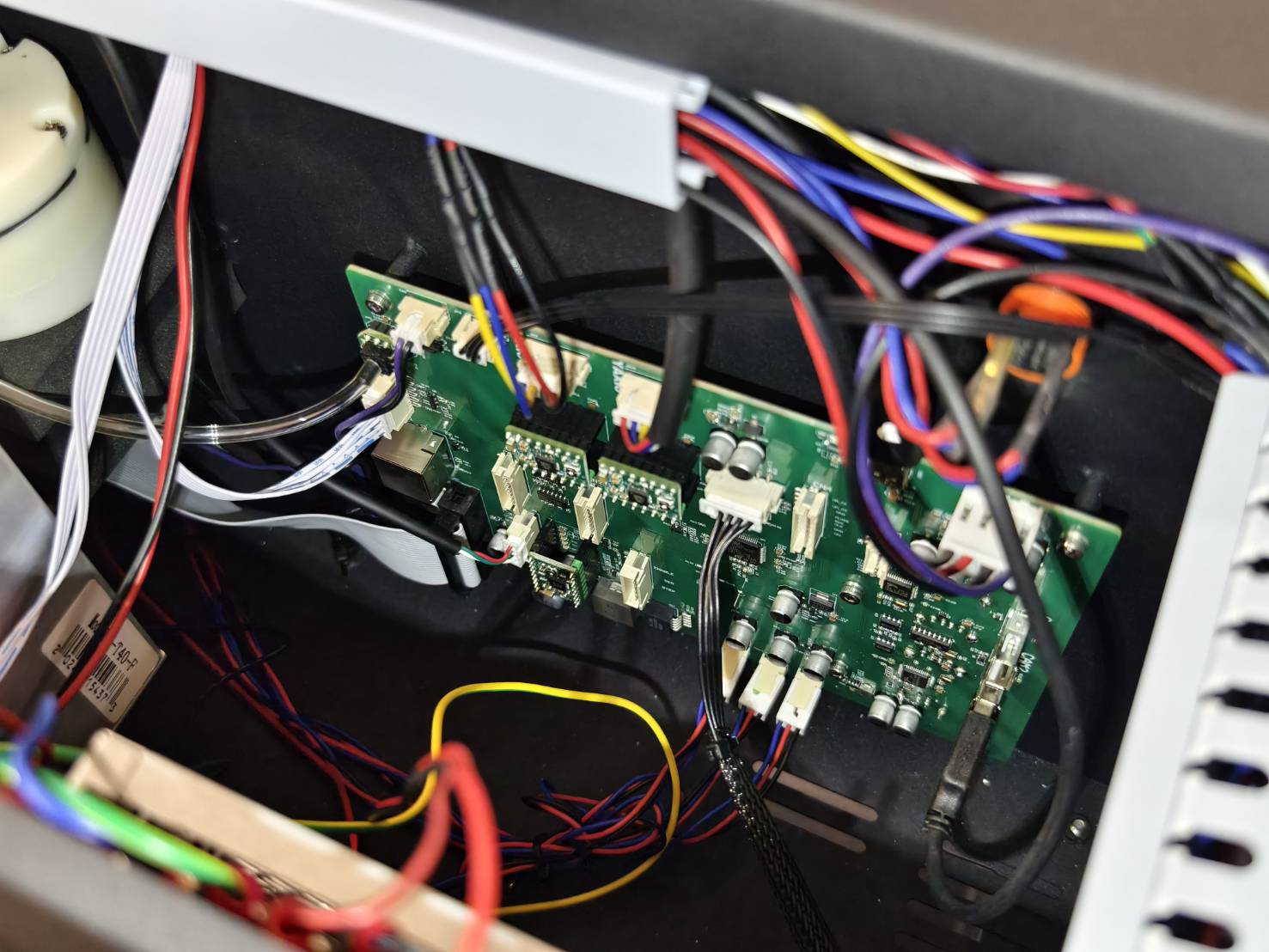

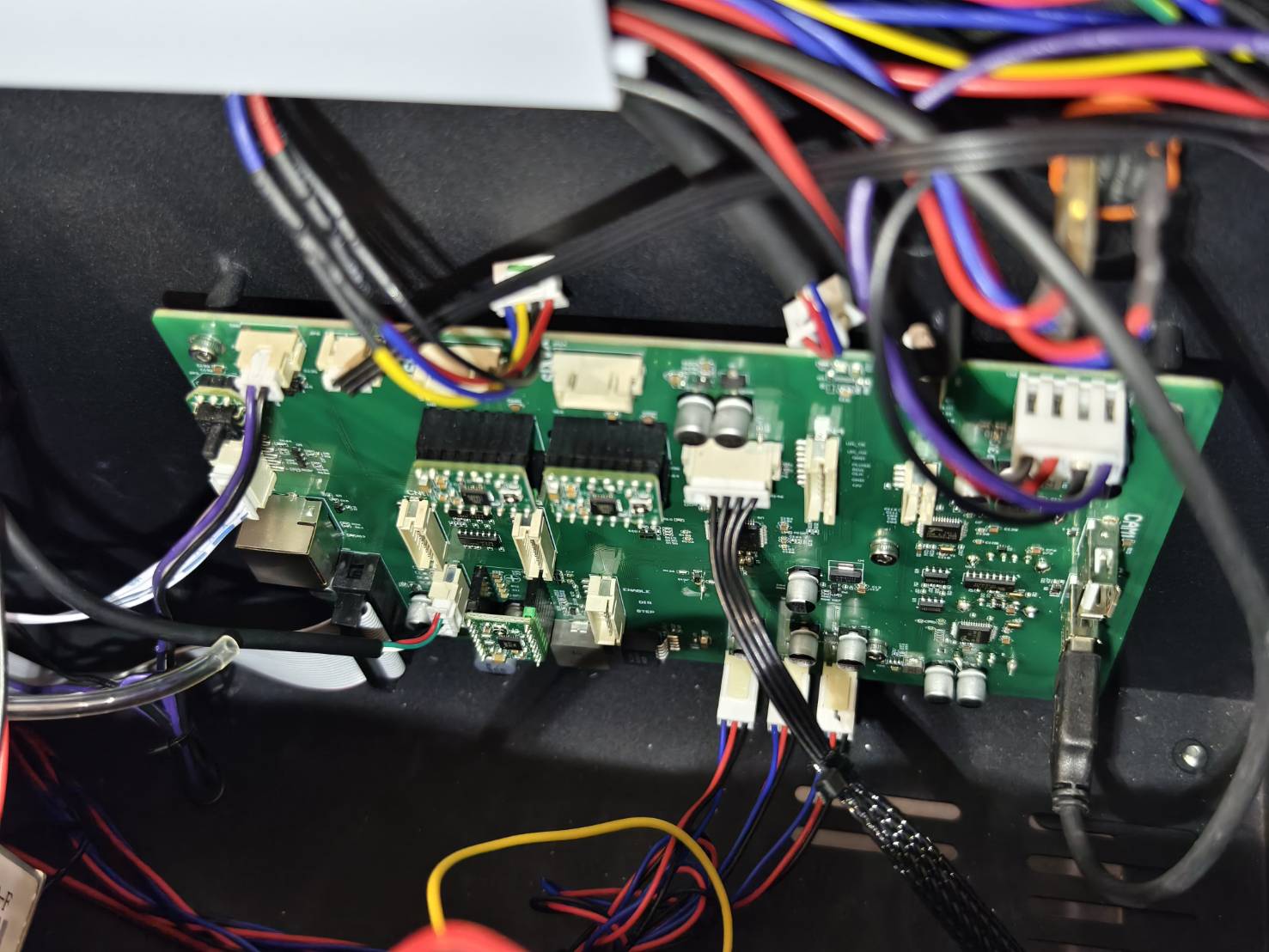

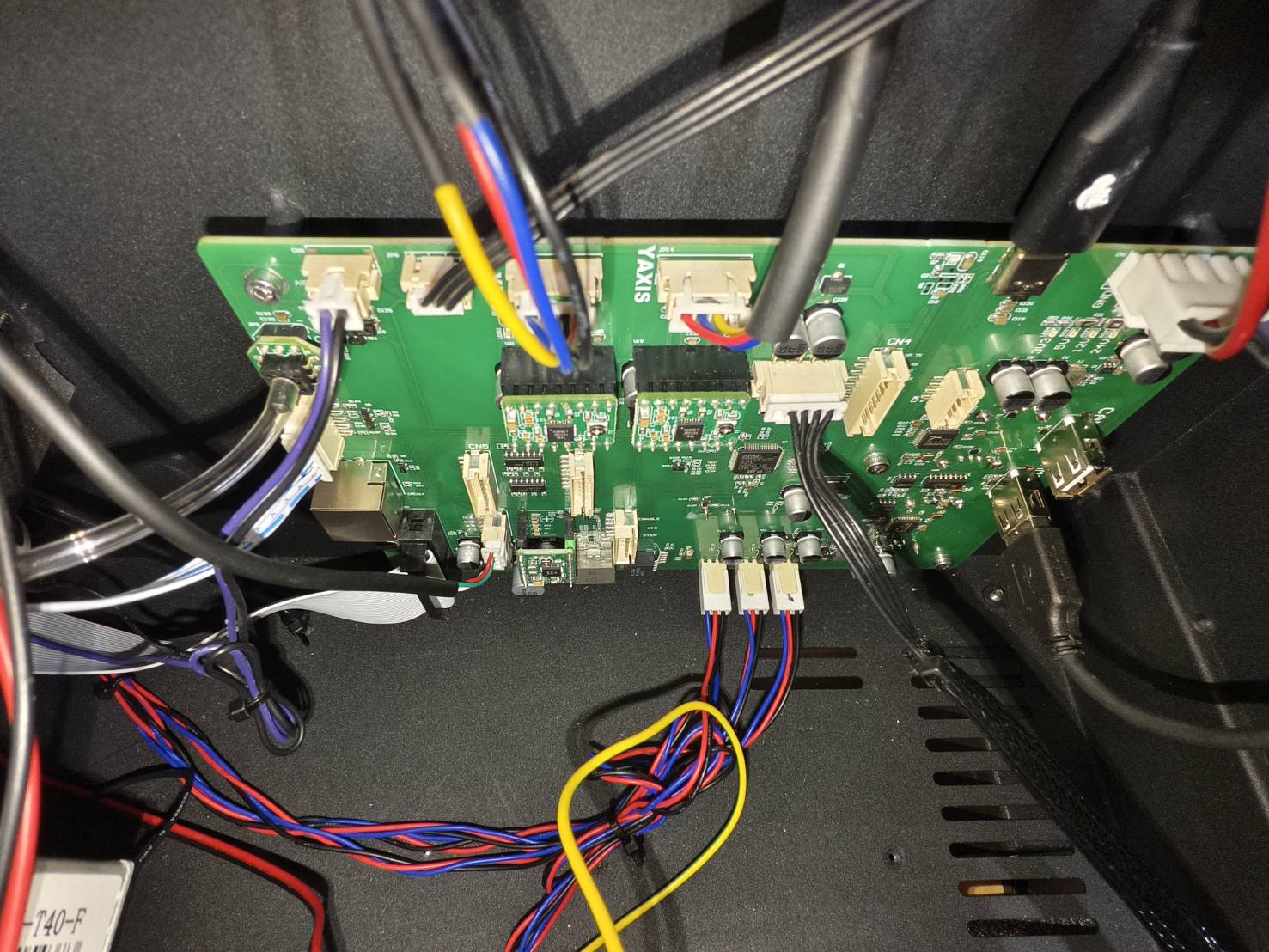

Ota valokuvia koko emolevyn kokoonpanosta.
Tämän tarkoituksena on auttaa sinua muistamaan kaapeleiden oikeat paikat uutta emolevyä asennettaessa.
(Jos et muista mihin kaapeli kuuluu, katso kaaviosta uusimmat kytkentäohjeet. Älä käytä alla olevia kuvia, sillä emolevyn versio saattaa vaihdella.)

Vaihe 4

Emolevyn yläosassa on kaksi samankaltaista kaapelia. Toinen on Z-akselin moottorille ja toinen Y-akselin moottorille.
Jotta nämä kaapelit eivät menisi vääriin liitäntöihin, suosittelemme vahvasti merkitsemään kaapelit.

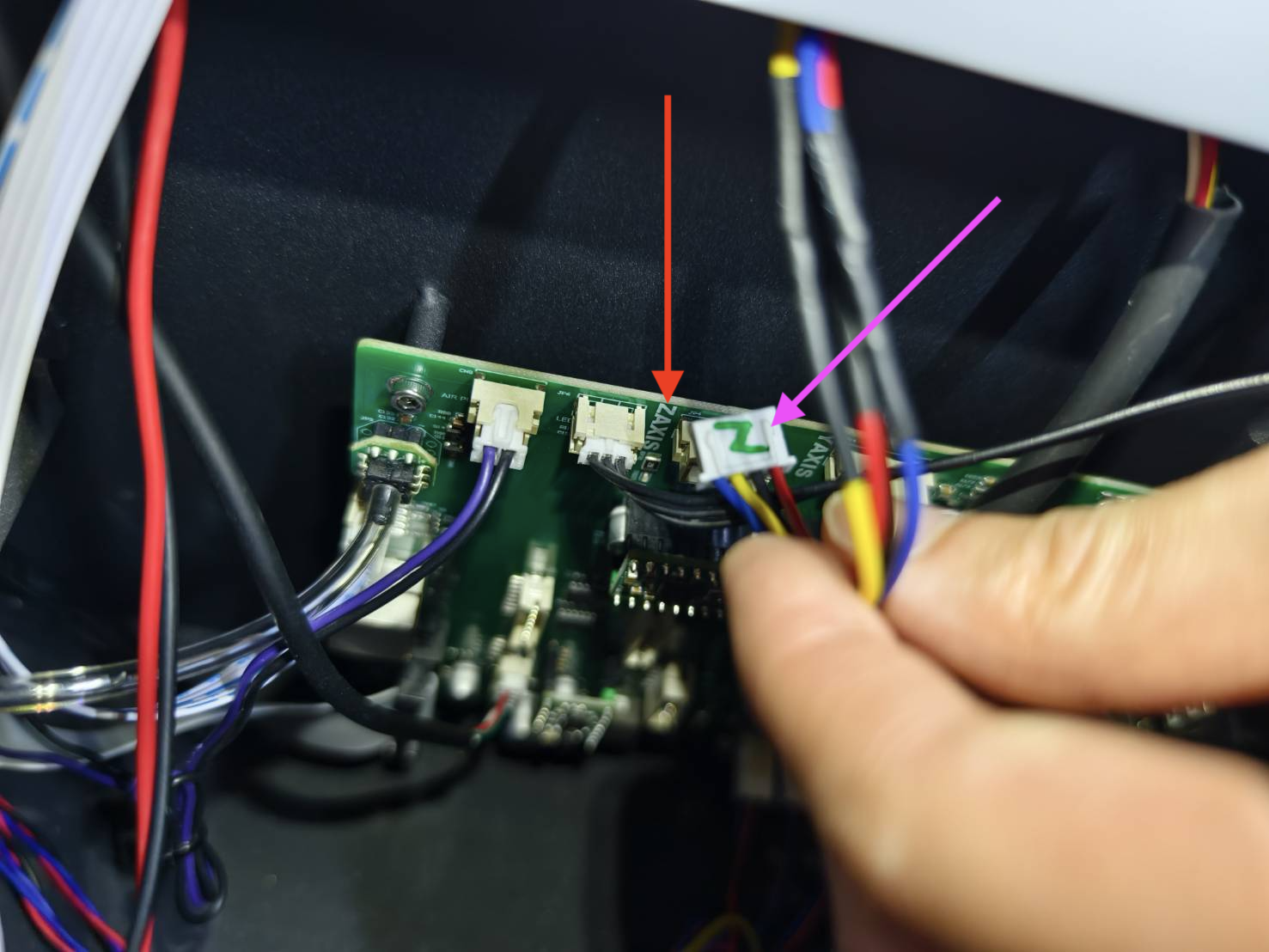

• Irrota Z-akselin kaapeli ja merkitse liittimeen "Z".
  Emolevyssä on merkintä Z-akselin moottorille, jonka avulla voit määrittää Z-akselin kaapelin oikean paikan uudessa emolevyssä.

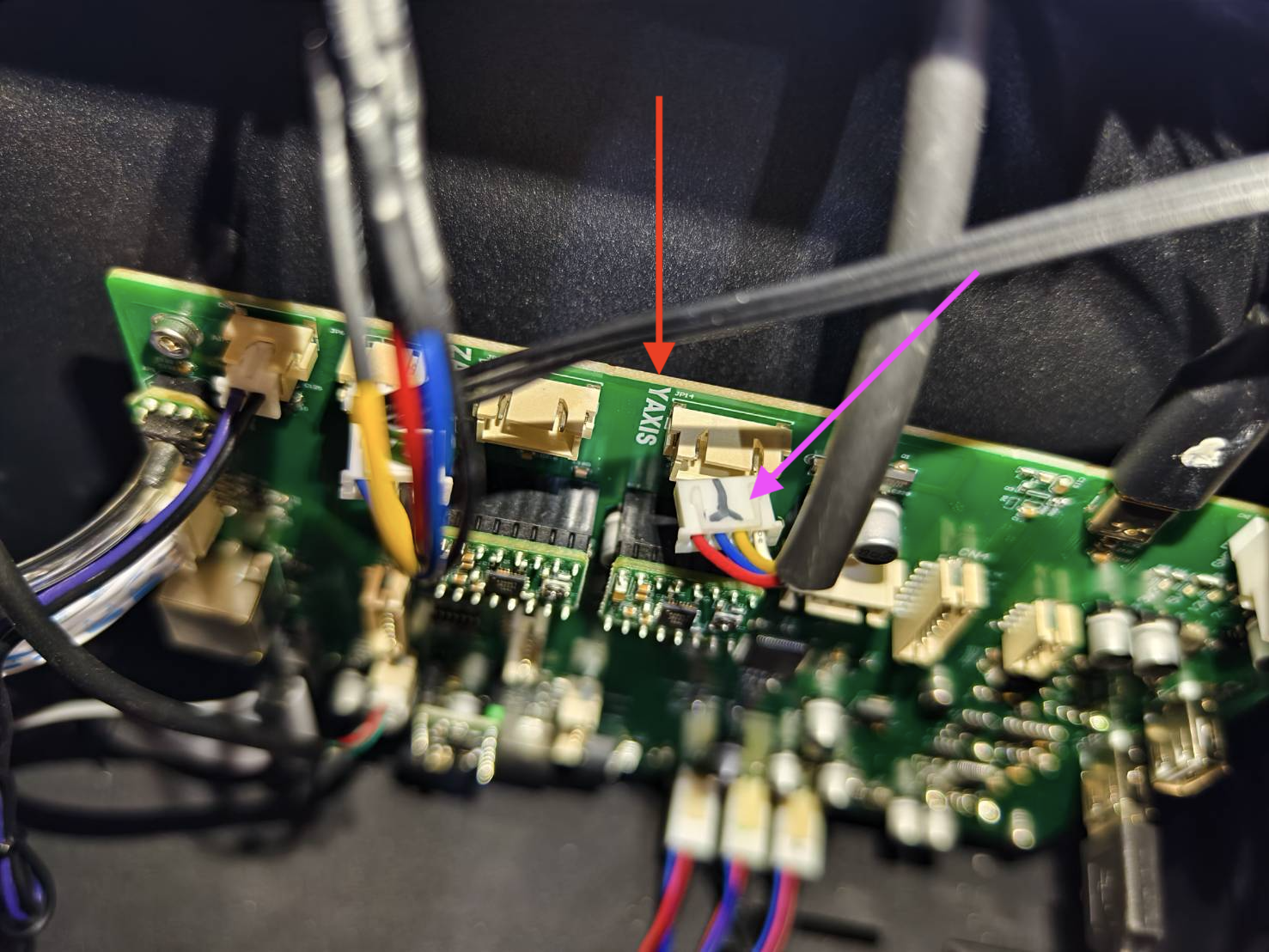

• Irrota Y-akselin kaapeli ja merkitse liittimeen "Y".
  Emolevyssä on merkintä Y-akselin moottorille, jonka avulla voit määrittää Y-akselin kaapelin oikean paikan uudessa emolevyssä.

Vaihe 5

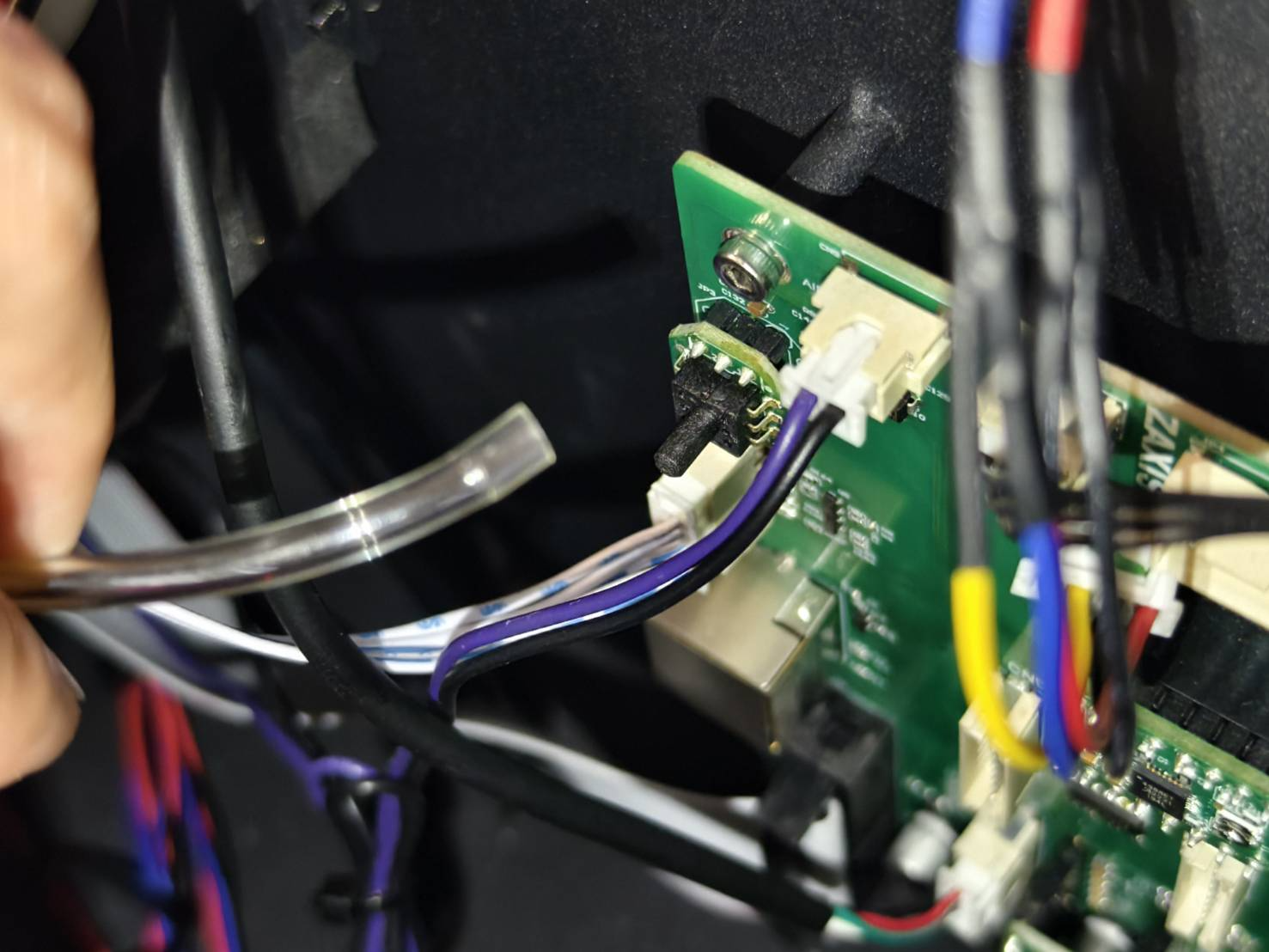

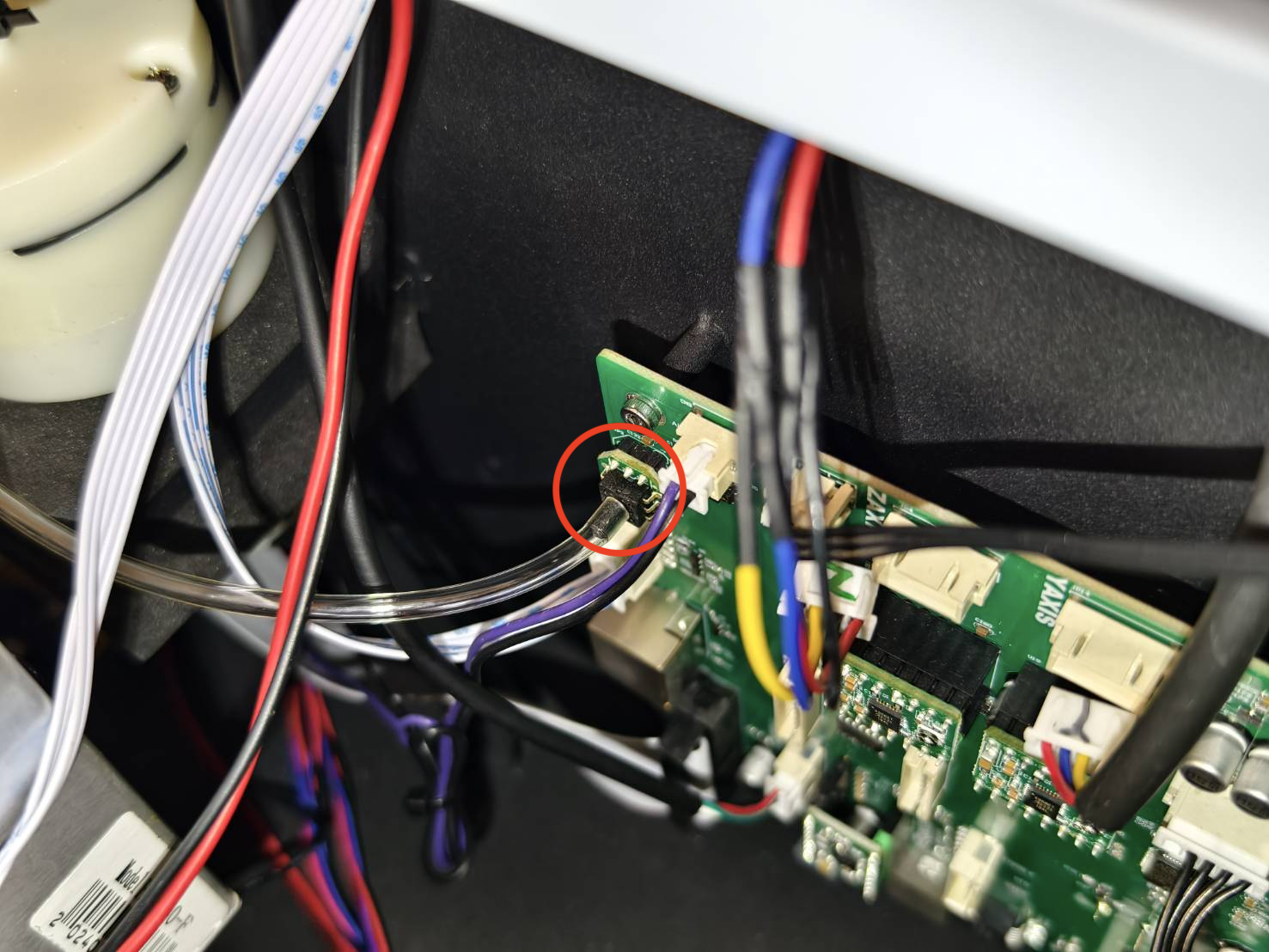

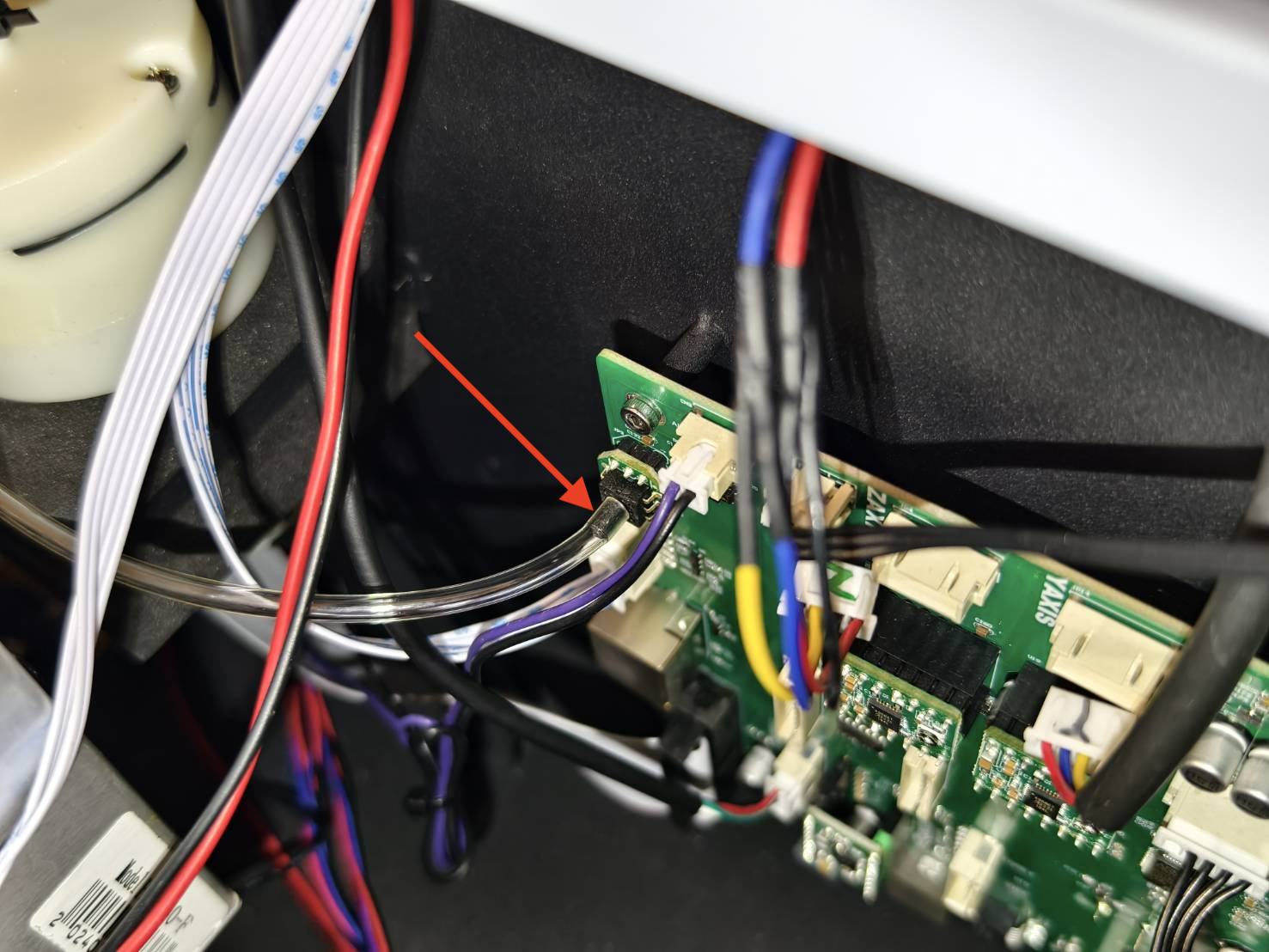

Irrota ilmaletku emolevyn vasemmasta yläkulmasta.

Vaihe 6

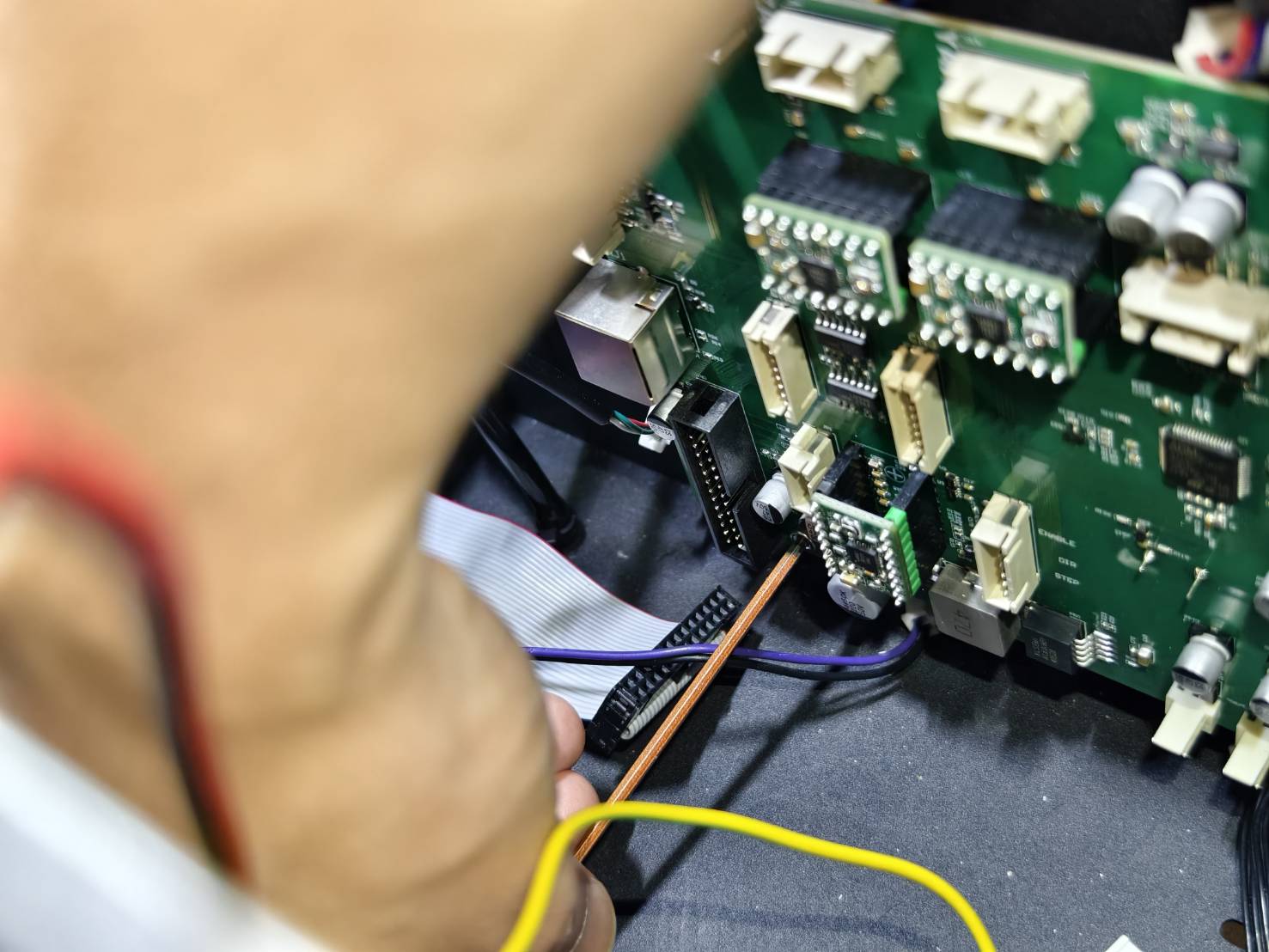

Irrota kaikki muut kaapelit emolevystä.

Vaihe 7

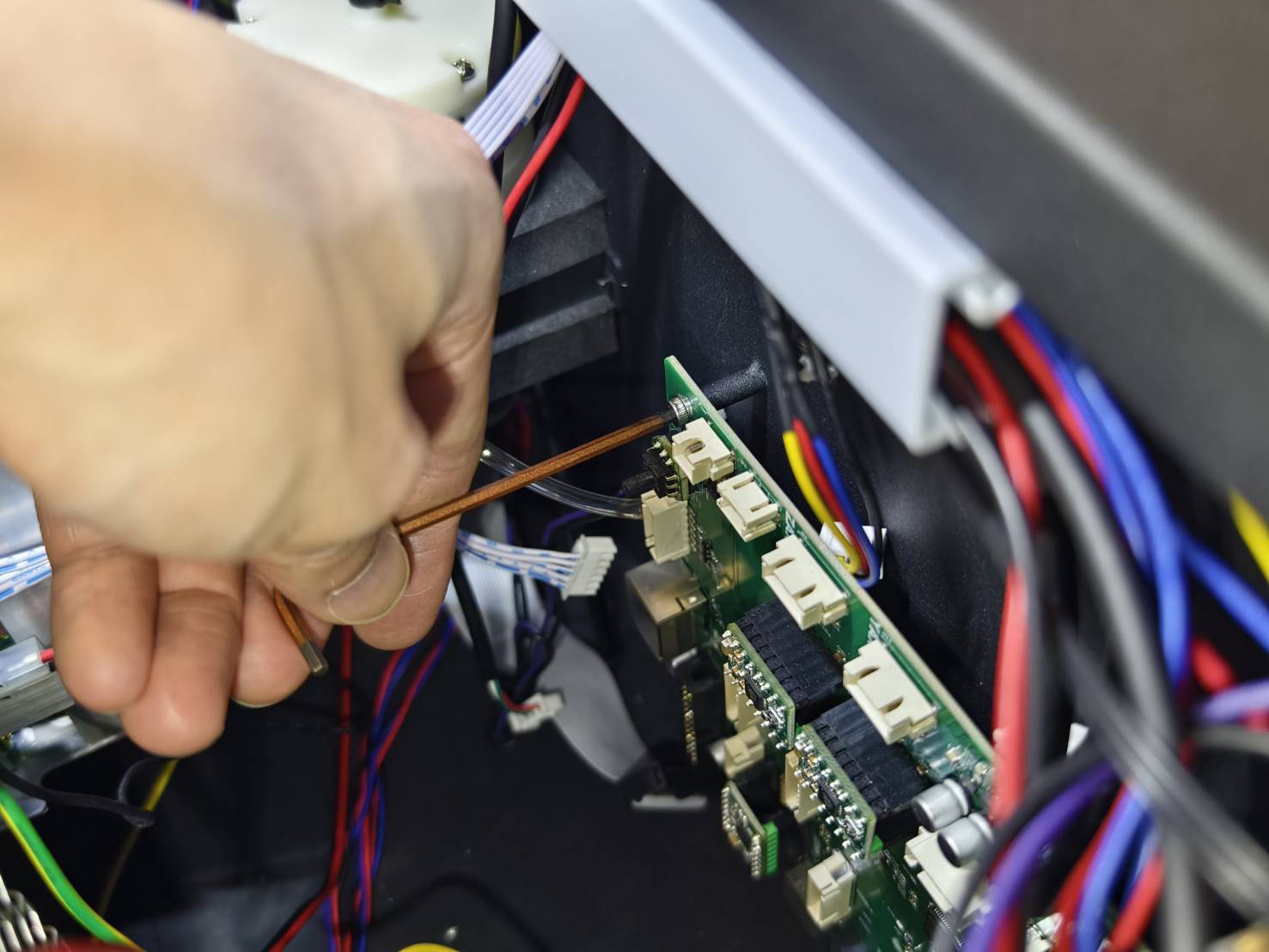

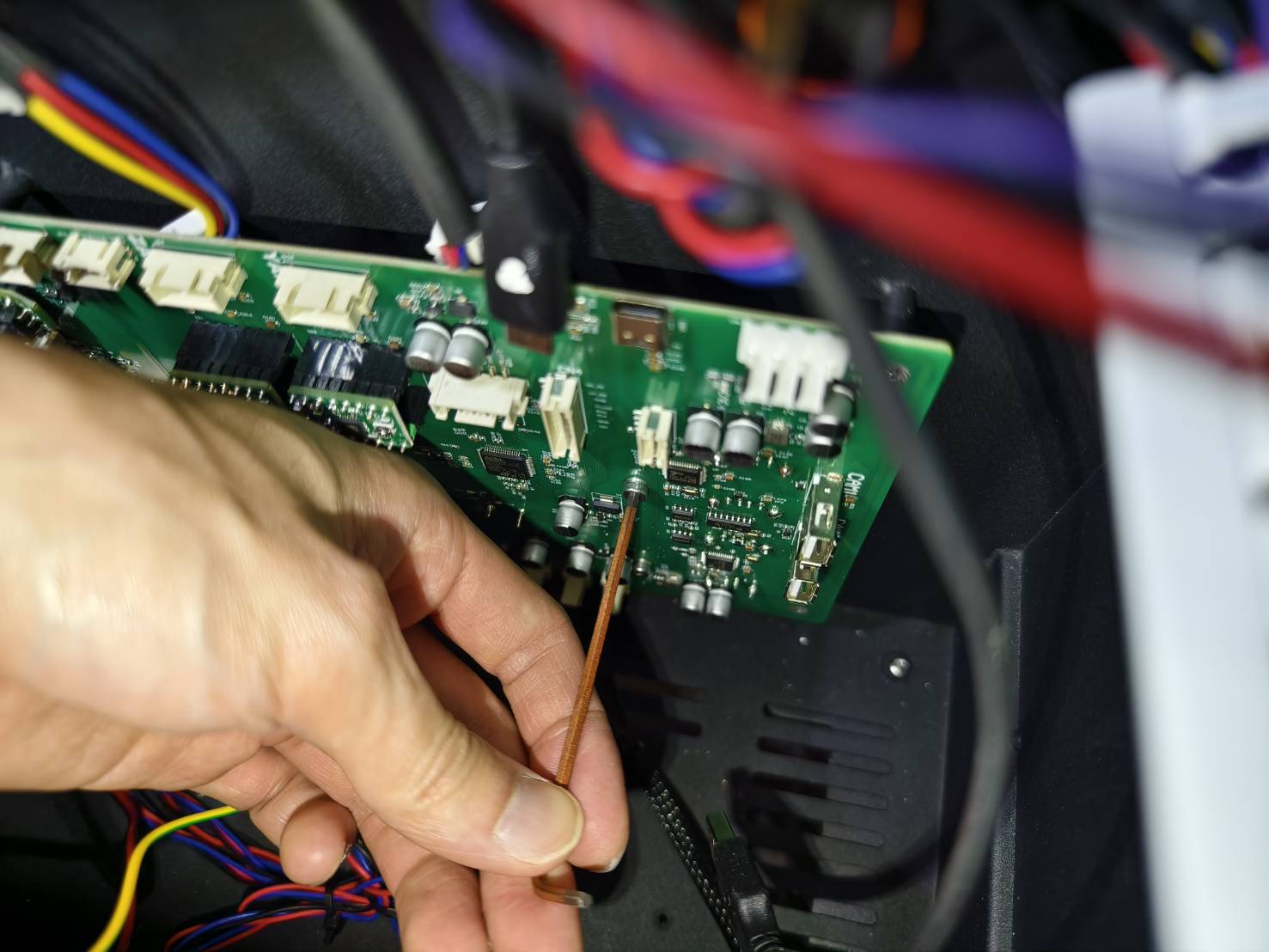

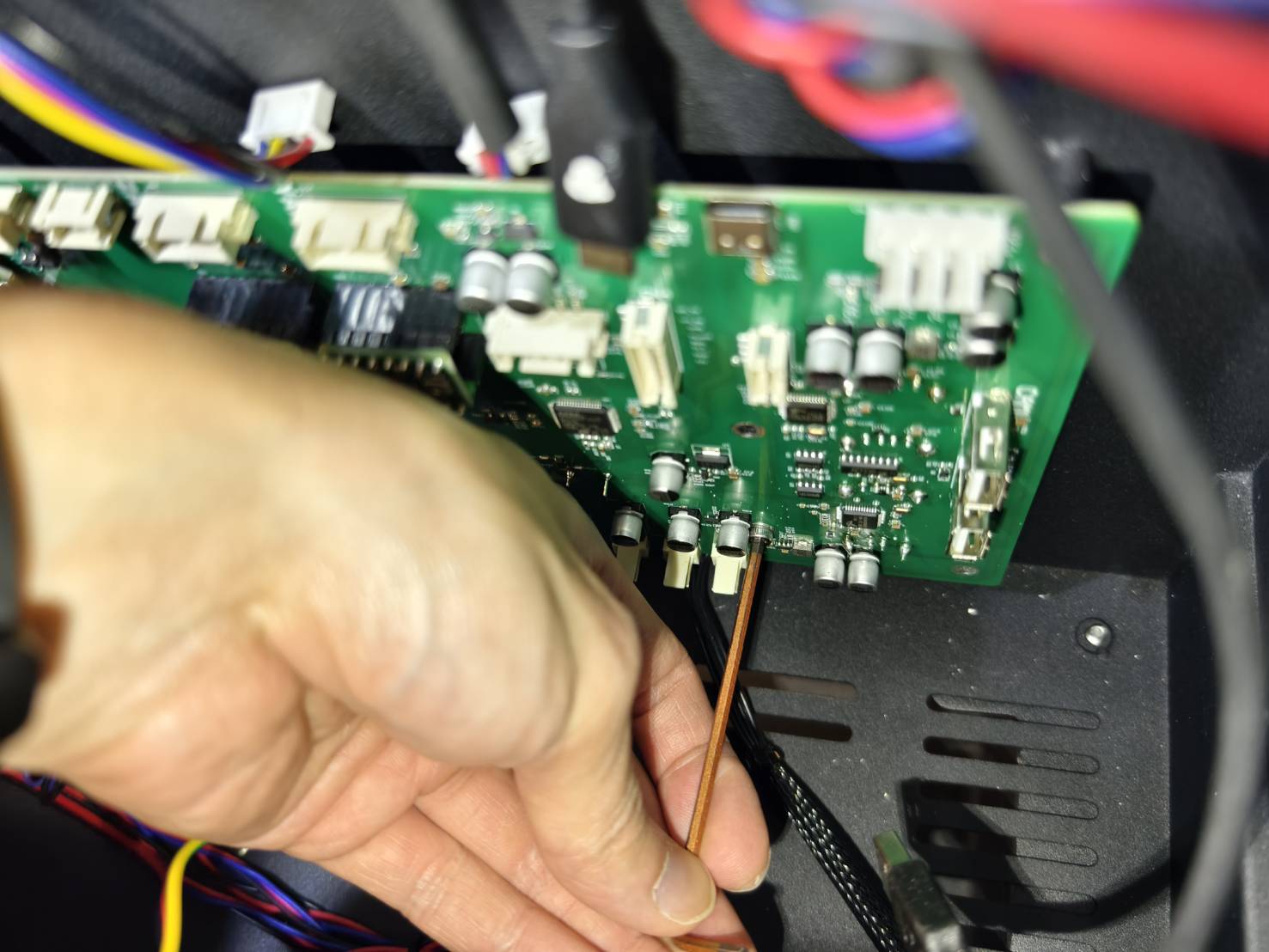

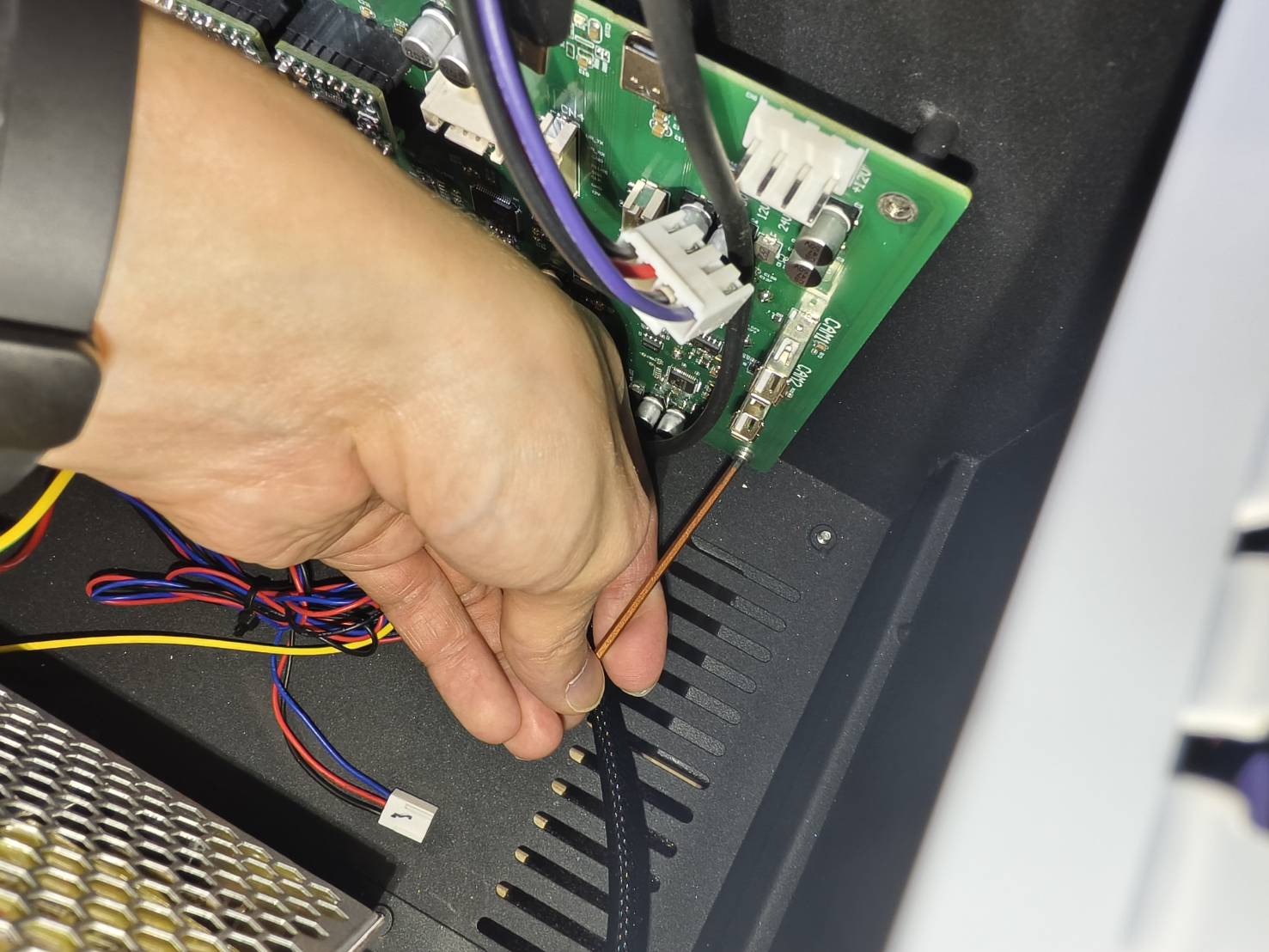

Irrota emolevyn kiinnitysruuvit. (6 kpl 2,5 mm:n kuusiokoloruuvia)
Tämän jälkeen emolevy voidaan poistaa kokonaan laitteesta.

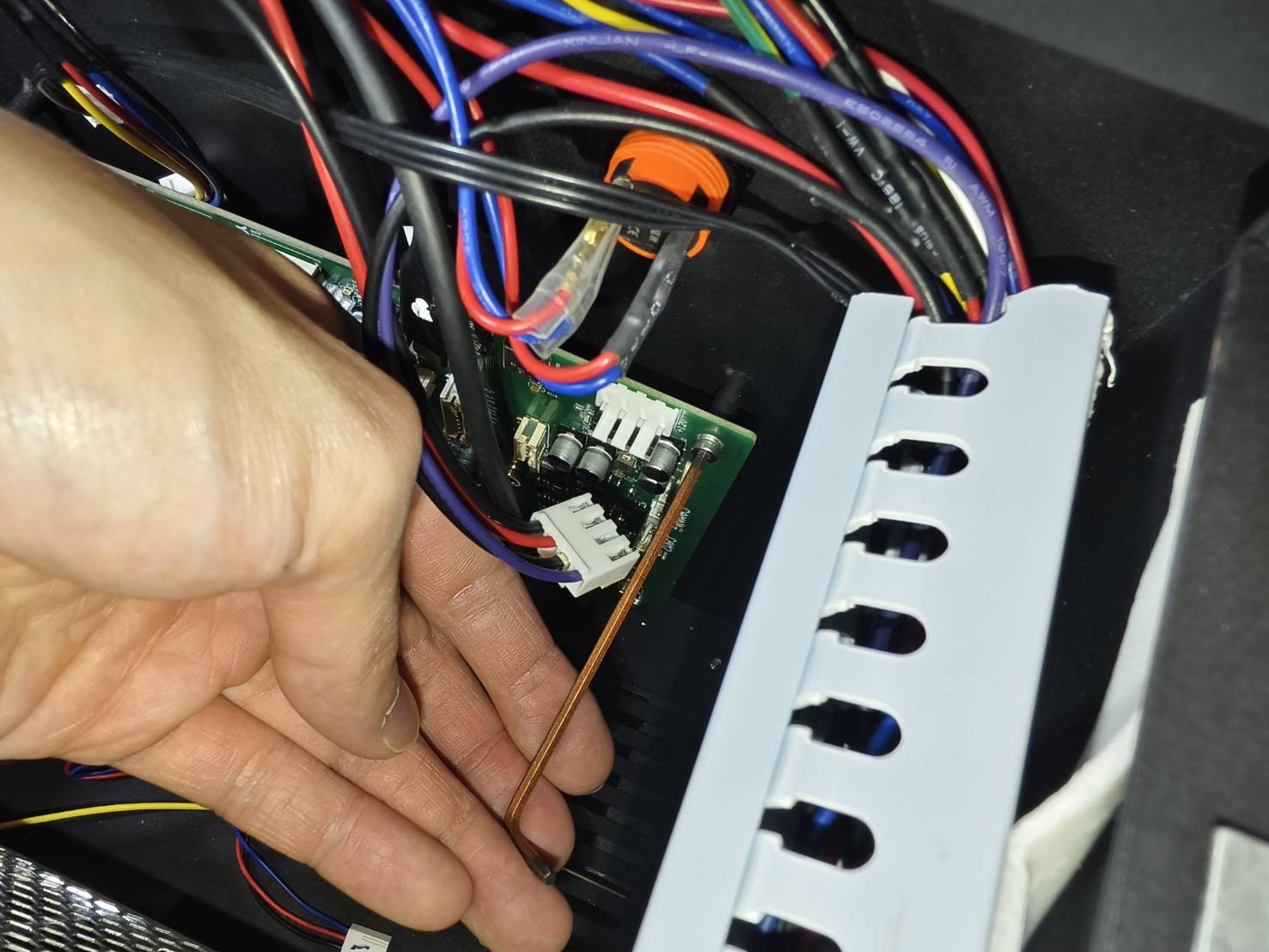

• Vasen yläkulma



• Vasen alakulma



• Oikea yläkulma



• Oikea alakulma

• Yläkeskiosa


• Alakeskiosa



• Nyt emolevy voidaan irrottaa laitteesta.


Vaihe 8

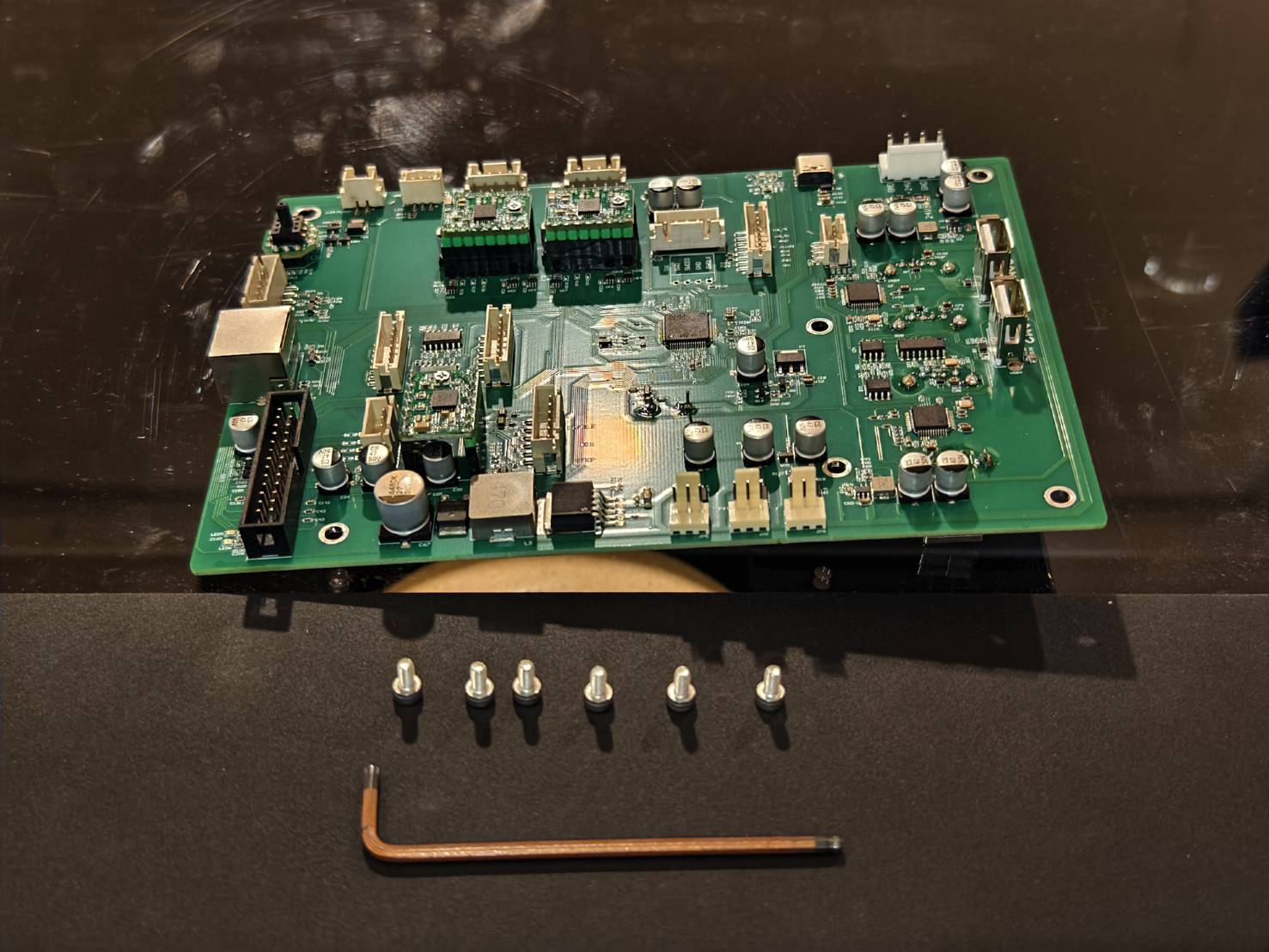

Asenna uusi emolevy kiristämällä 2,5 mm:n kuusiokoloruuvit.
Varmista asennuksen aikana, että Z-akselin ja Y-akselin moottoriliittimet ovat ylöspäin.

Vaihe 9

Kytke Z-akselin ja Y-akselin moottorikaapelit uudelleen.

• Emolevyssä on merkintä Z-akselin moottorille, jonka avulla voit määrittää Z-akselin kaapelin oikean paikan uudessa emolevyssä.



• Emolevyssä on merkintä Y-akselin moottorille, jonka avulla voit määrittää Y-akselin kaapelin oikean paikan uudessa emolevyssä.

Vaihe 10

Kytke kaikki muut kaapelit uudelleen.
(Jos et muista mihin kaapeli kuuluu, katso kaaviosta uusimmat kytkentäohjeet. Älä käytä alla olevia kuvia, sillä emolevyn versio saattaa vaihdella.)

Vaihe 11

Varmista, että ilmaletku on kiinnitetty tiukasti ja turvallisesti.

Vaihe 12

Sulje sivukansi ja kiristä ruuvi.
