Beambox II - Ilmapumpun vaihto

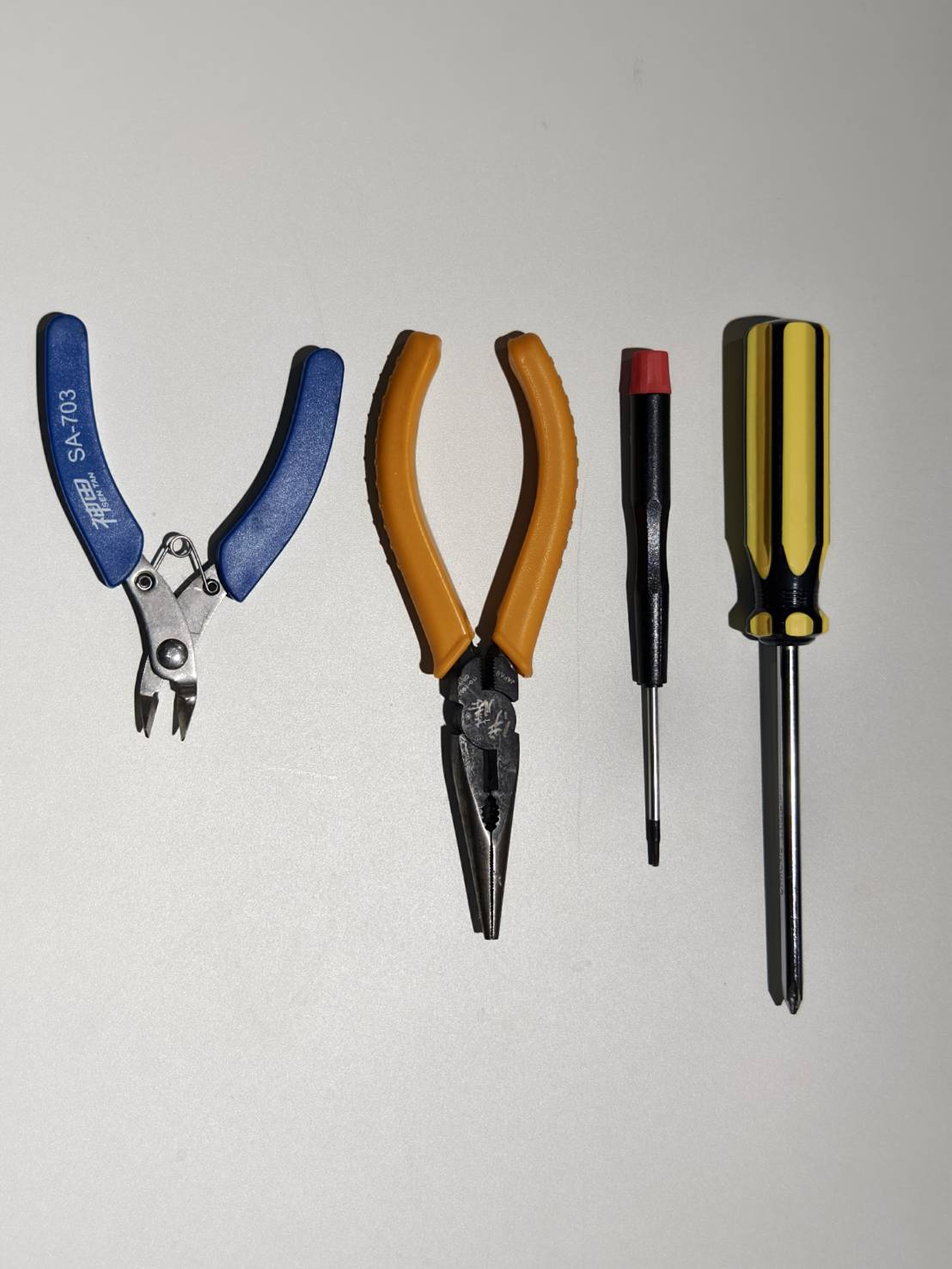

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

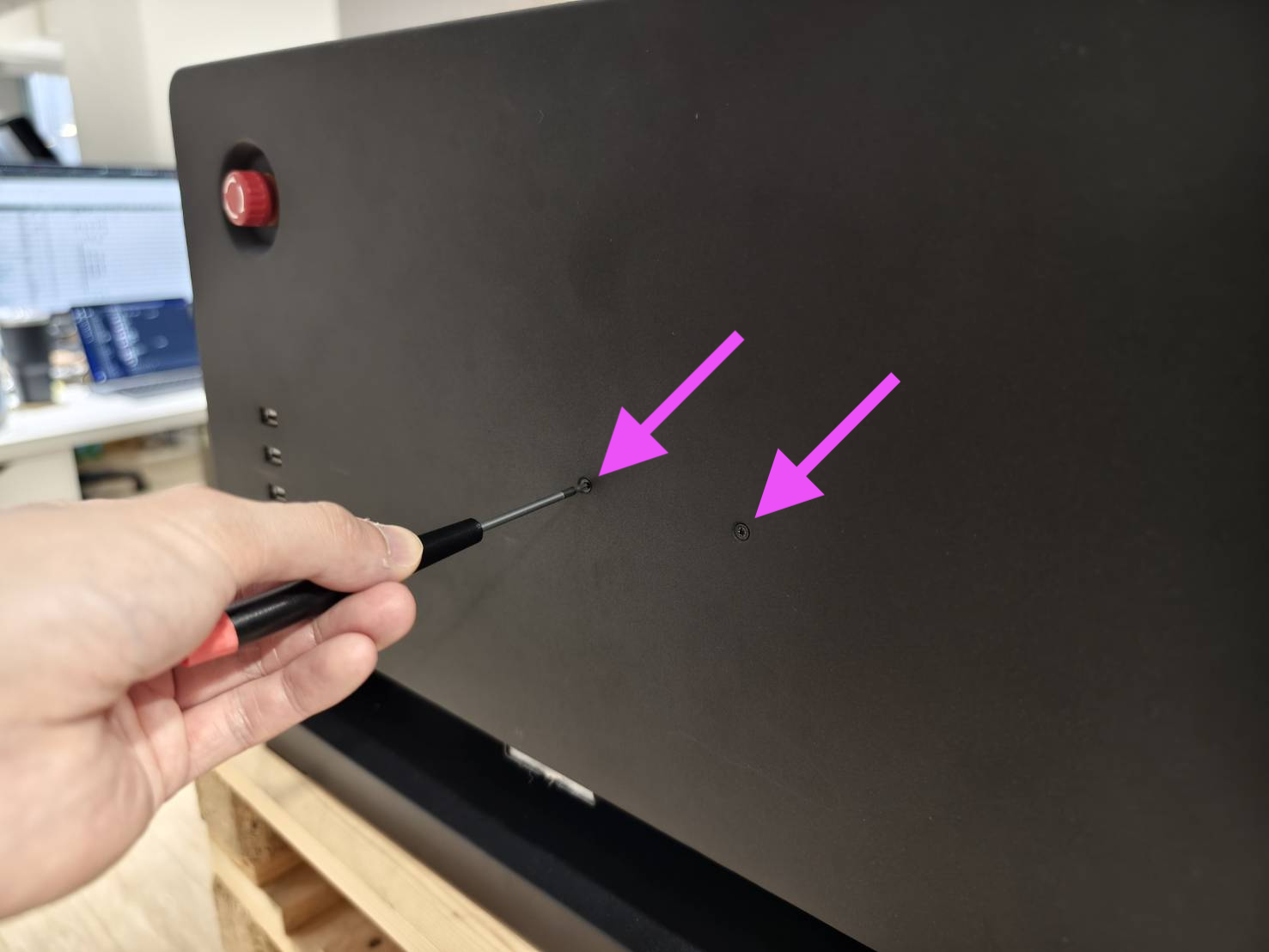

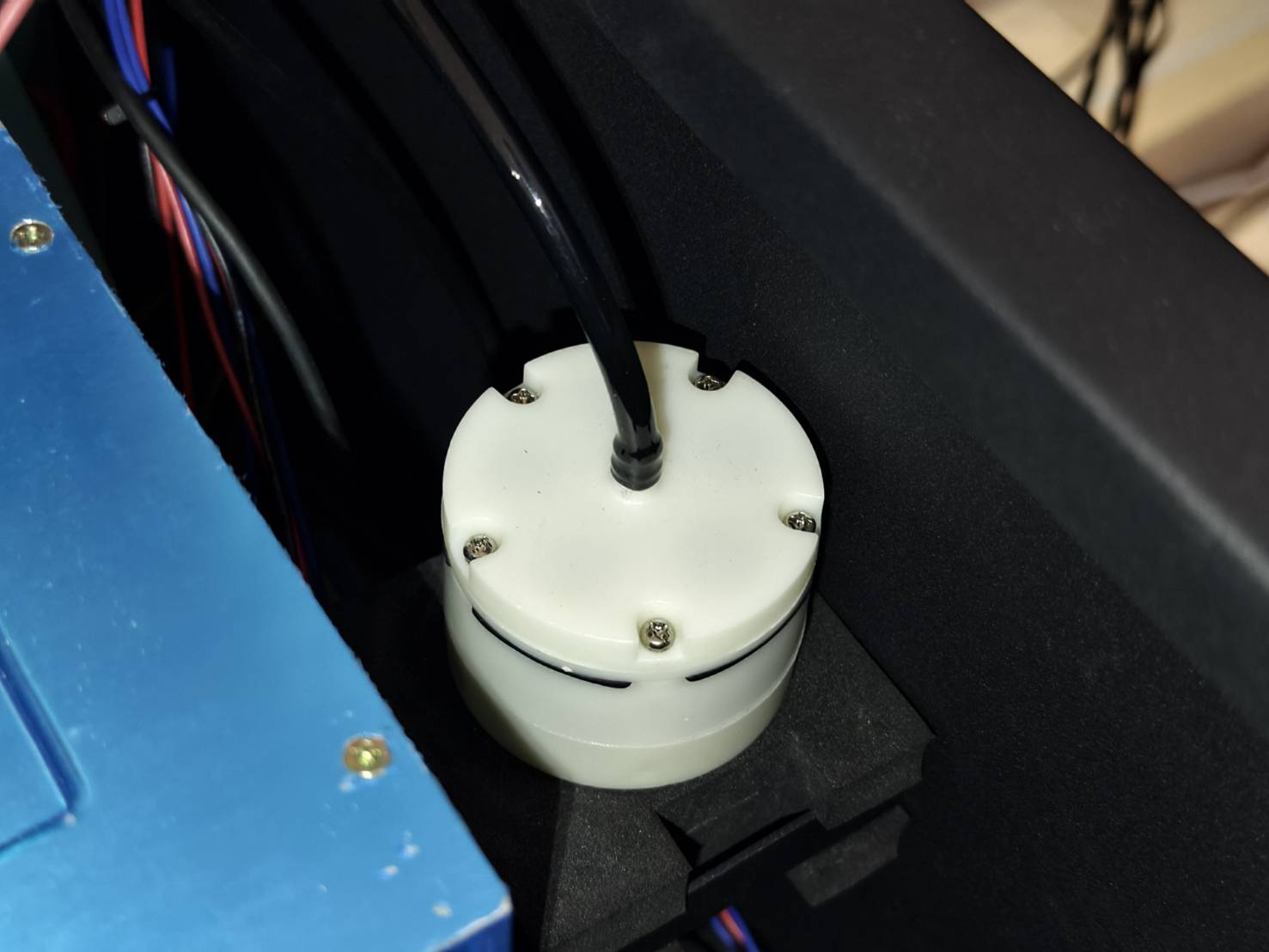

Avaa sivukansi nähdäksesi laitteen sisäosat.

• Käytä ristipääruuvimeisseliä kannen avaamiseen.



Vaihe 3

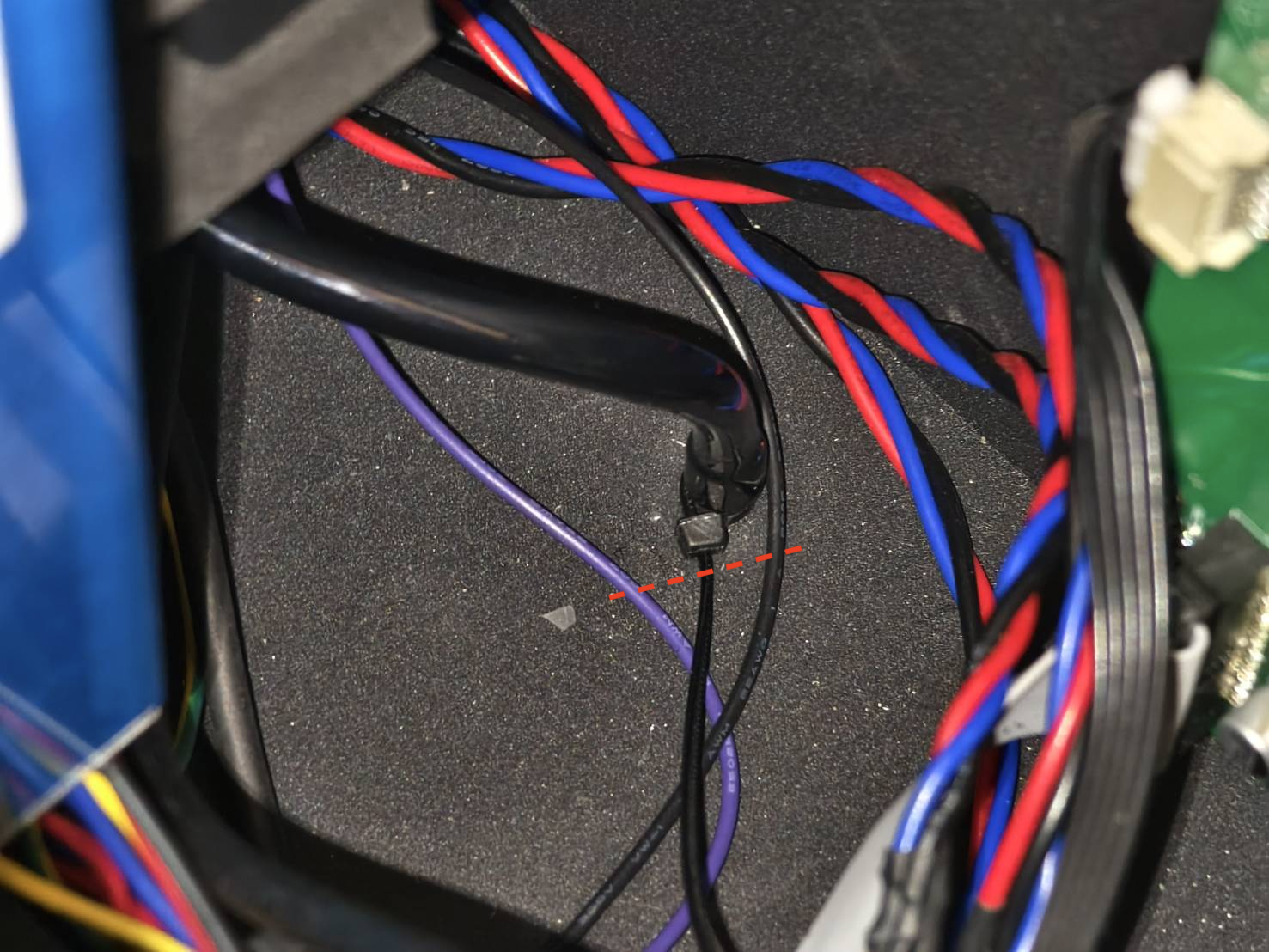

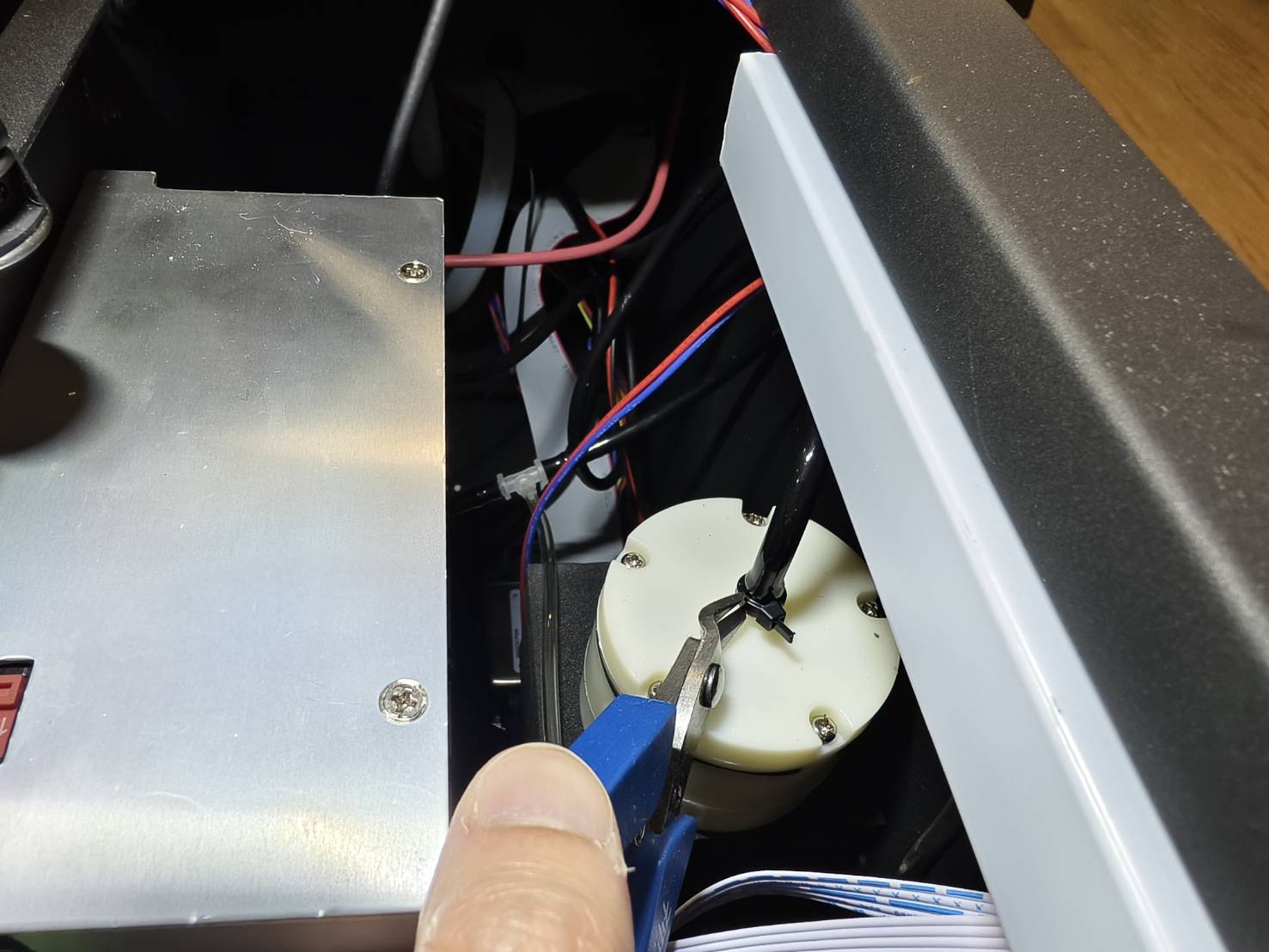

Leikkaa ilmapumpun nippuside poikki, jos sellainen on.

Vaihe 4

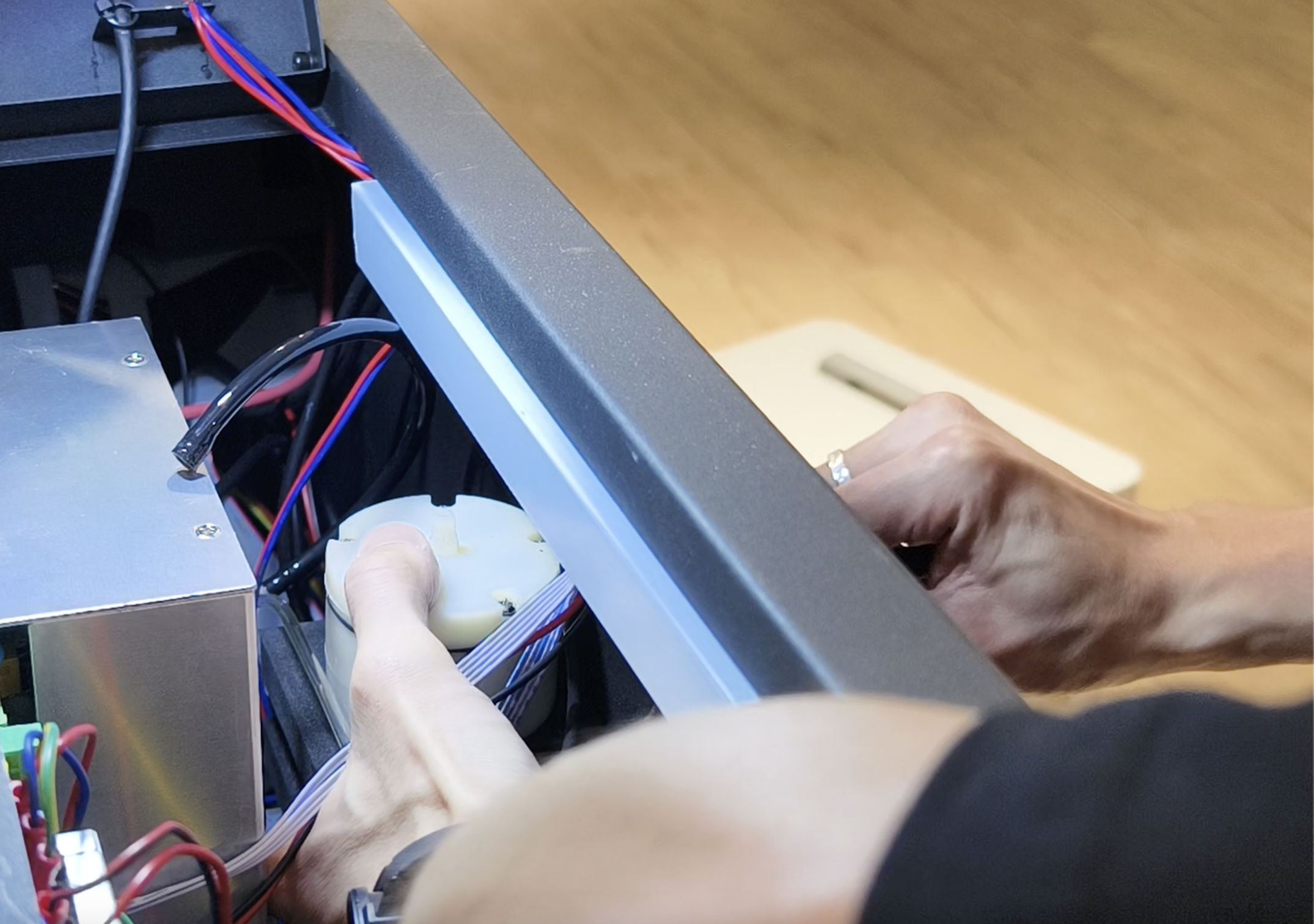

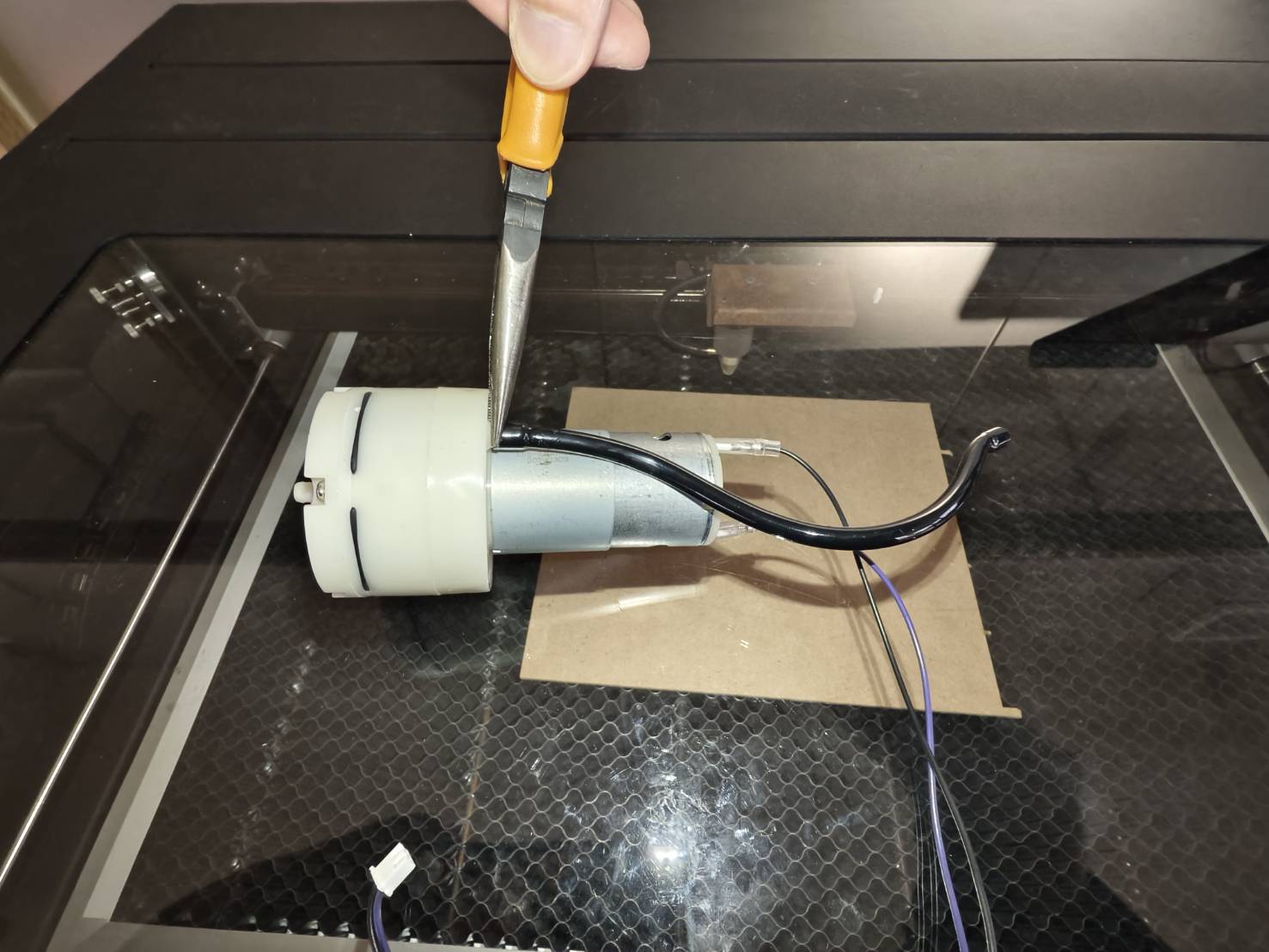

Irrota ilmaletku ilmapumpusta pihdeillä.

Vaihe 5

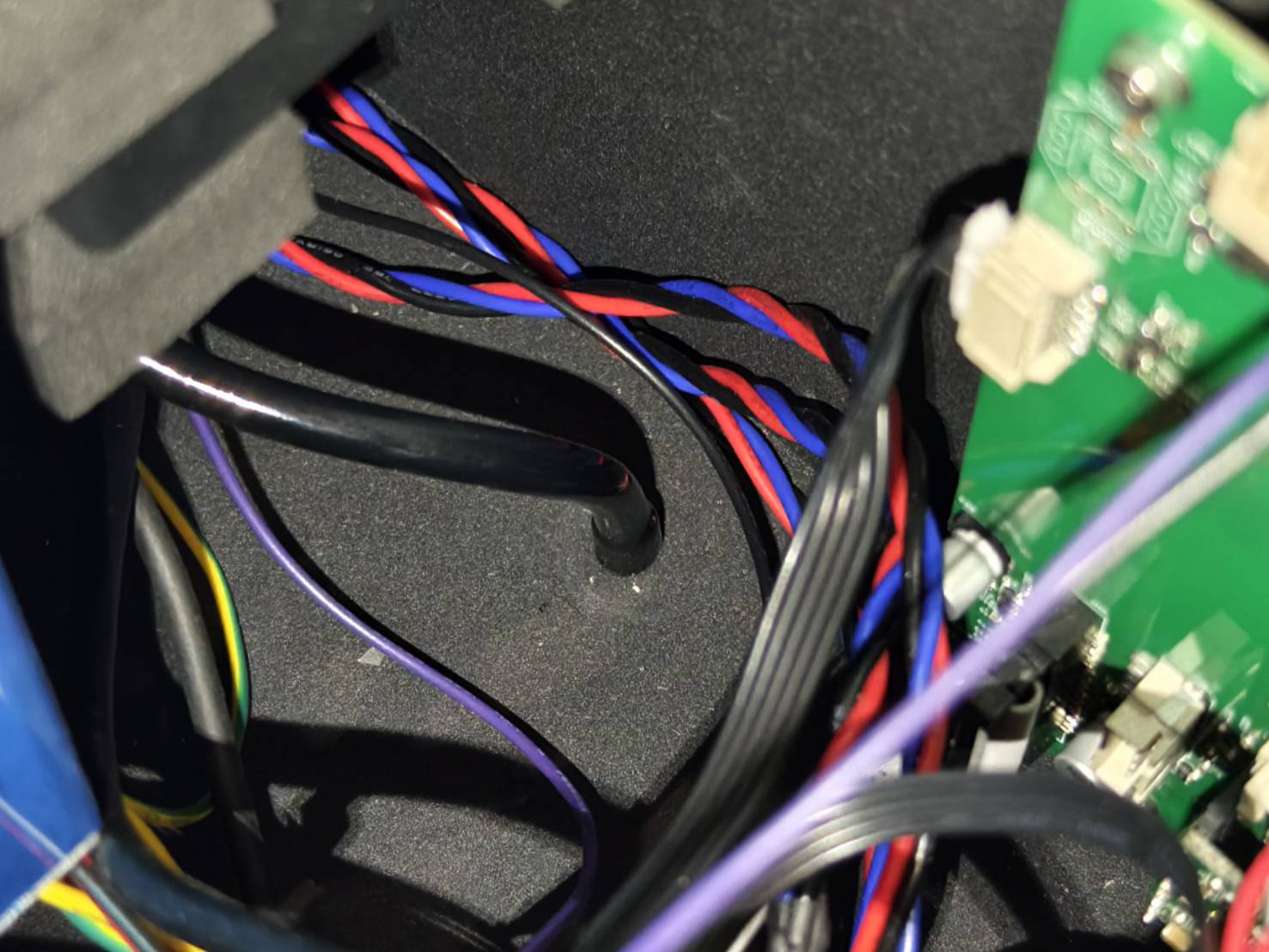

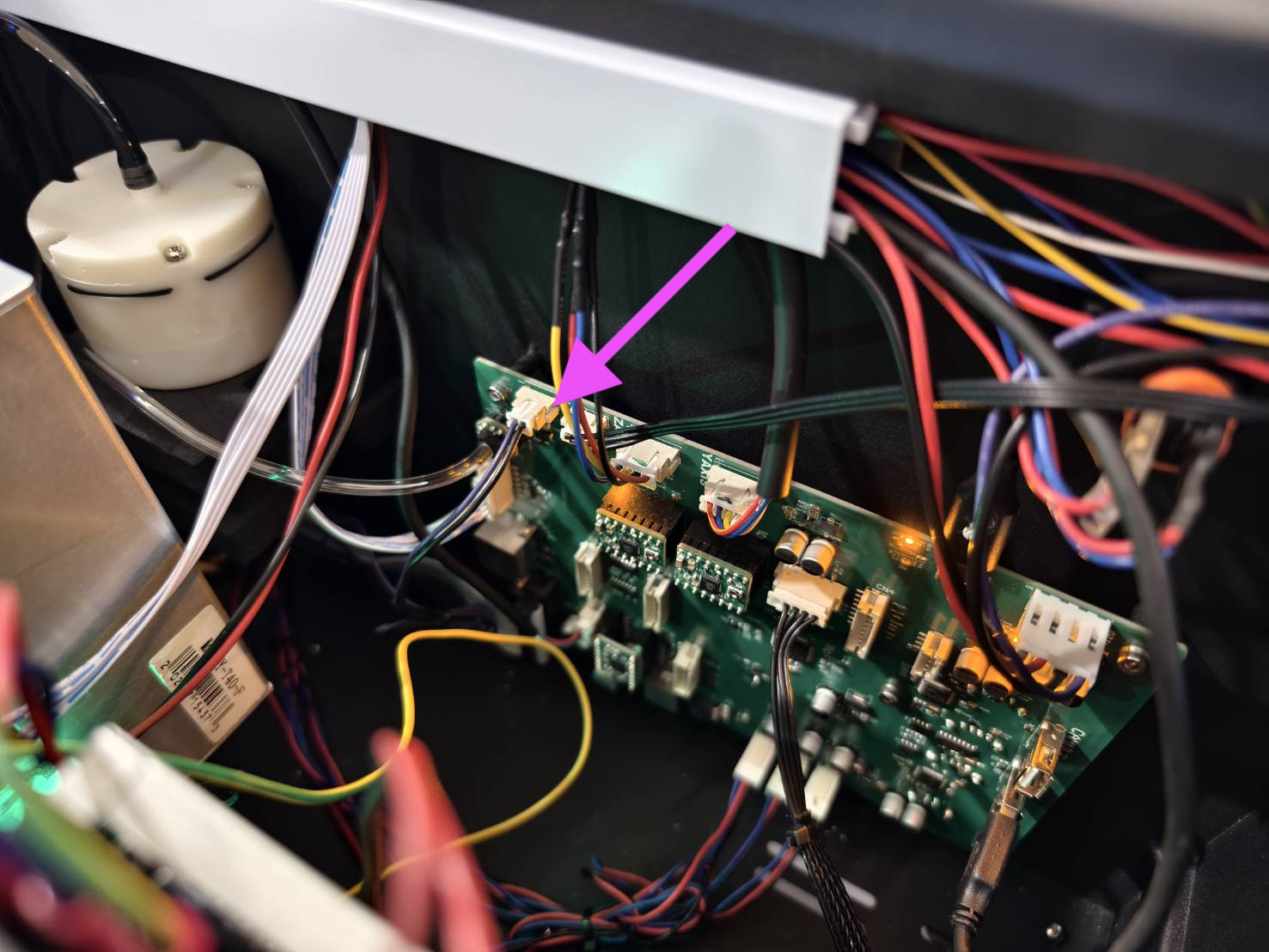

Irrota ilmapumpun kaapeli emolevystä.
(Jos emolevysi poikkeaa alla olevista kuvista, tarkista kaavio löytääksesi oikean kaapelin sijainnin.)

Vaihe 6

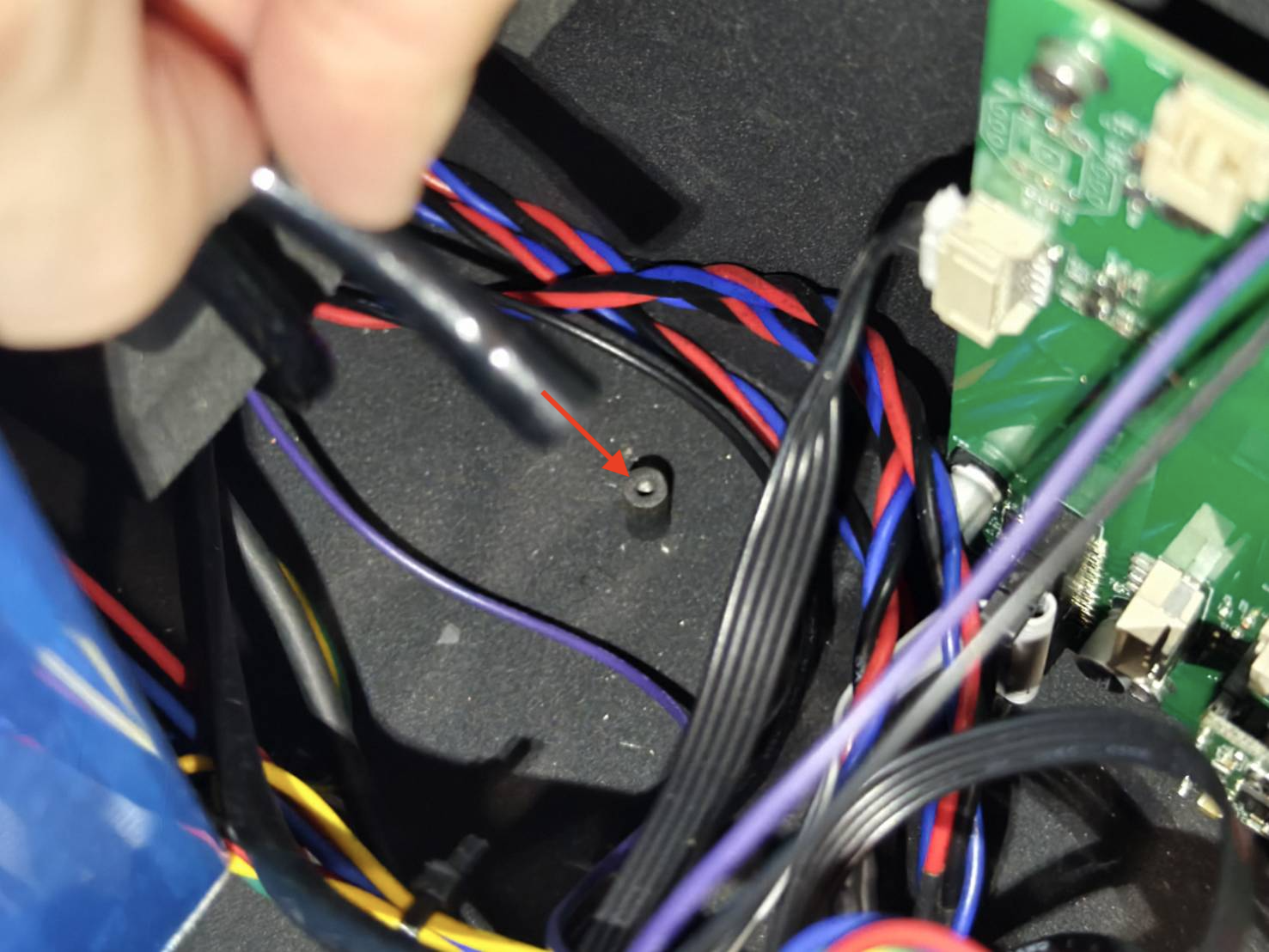

• Avaa nämä kuusioruuvit. Pidä ilmapumppua paikallaan ruuveja avatessasi.



• Ilmapumppu kiinnikkeineen voidaan nyt irrottaa peltilevystä, mutta sitä ei voi poistaa kokonaan, sillä pohjassa on vielä toinen ilmaletku irrotettavana.

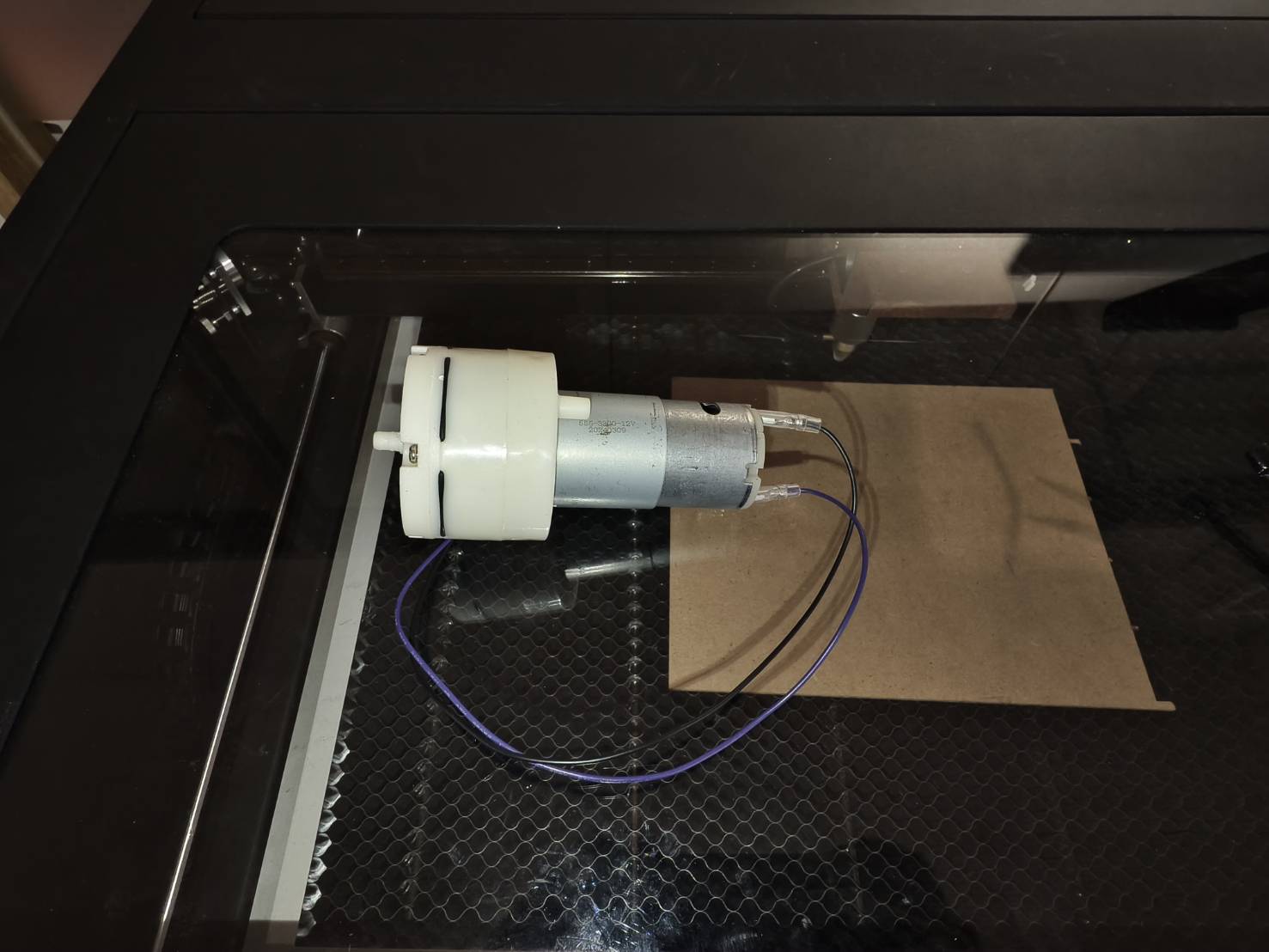

  Aseta ilmapumppu toistaiseksi sivuun.


Vaihe 7

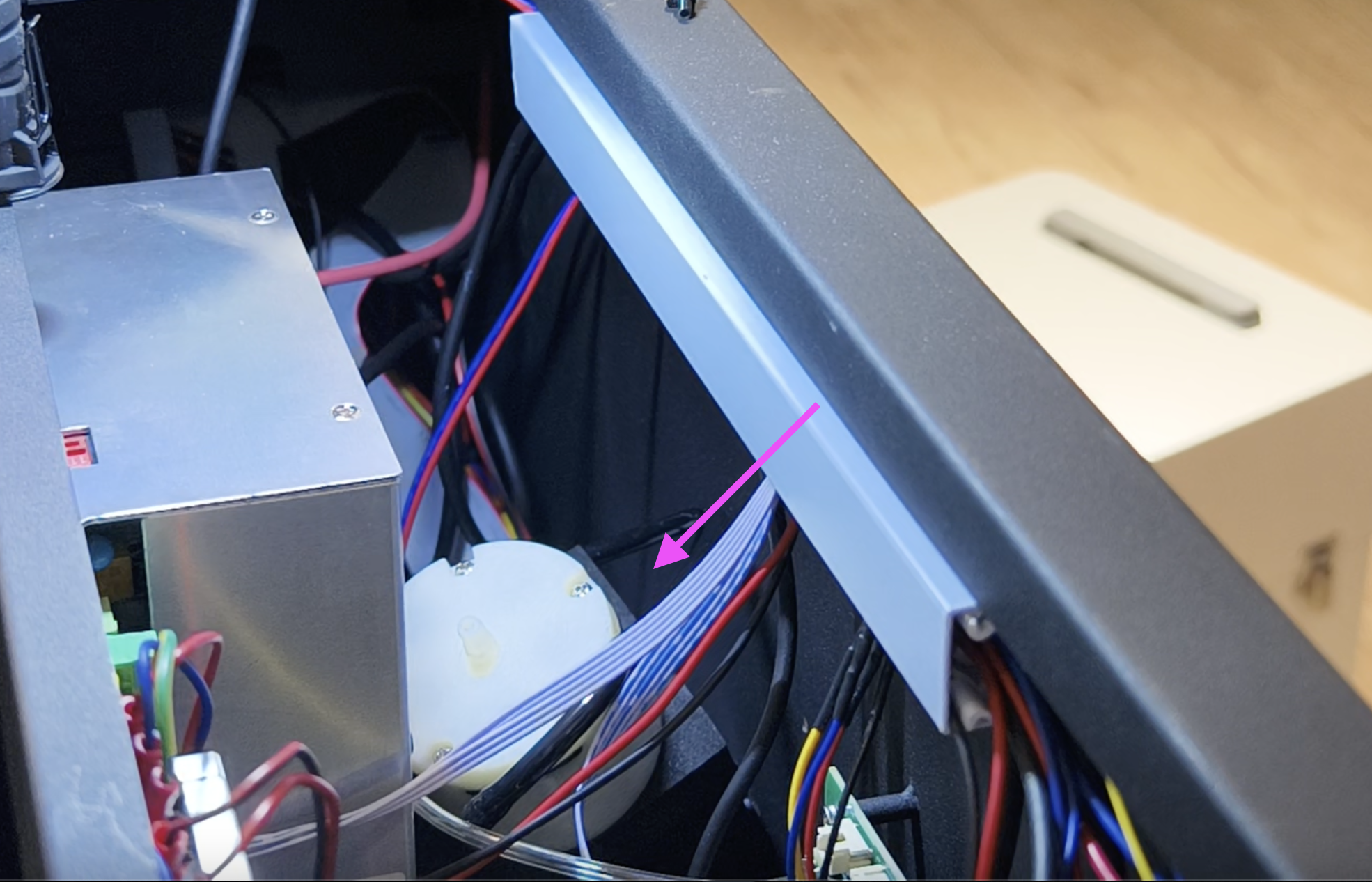

• Pohjassa on liitäntä ilmaletkua varten.
  Irrota se pihdeillä.
• Nyt ilmapumppu voidaan poistaa kokonaan koneesta.


Vaihe 8

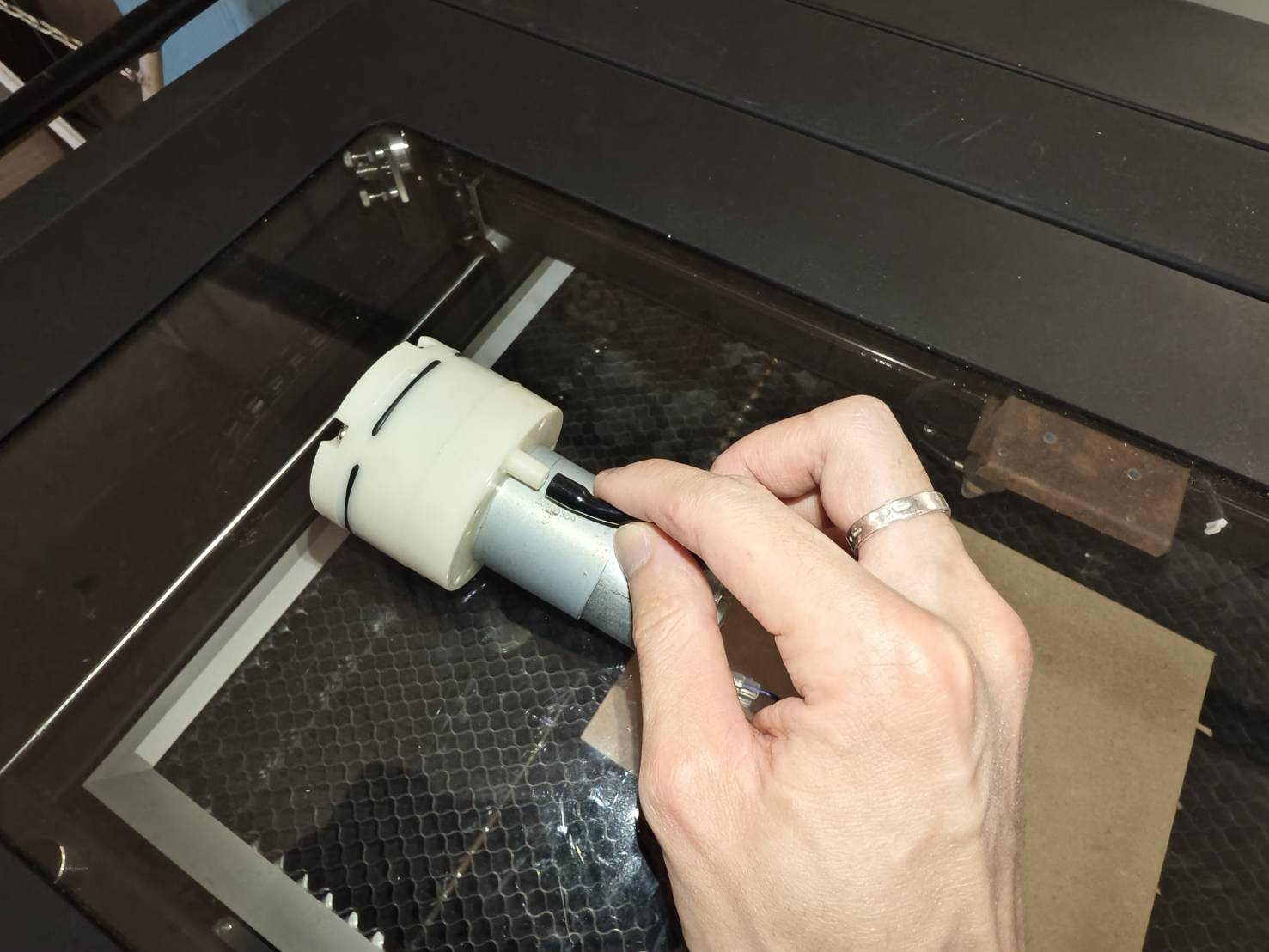

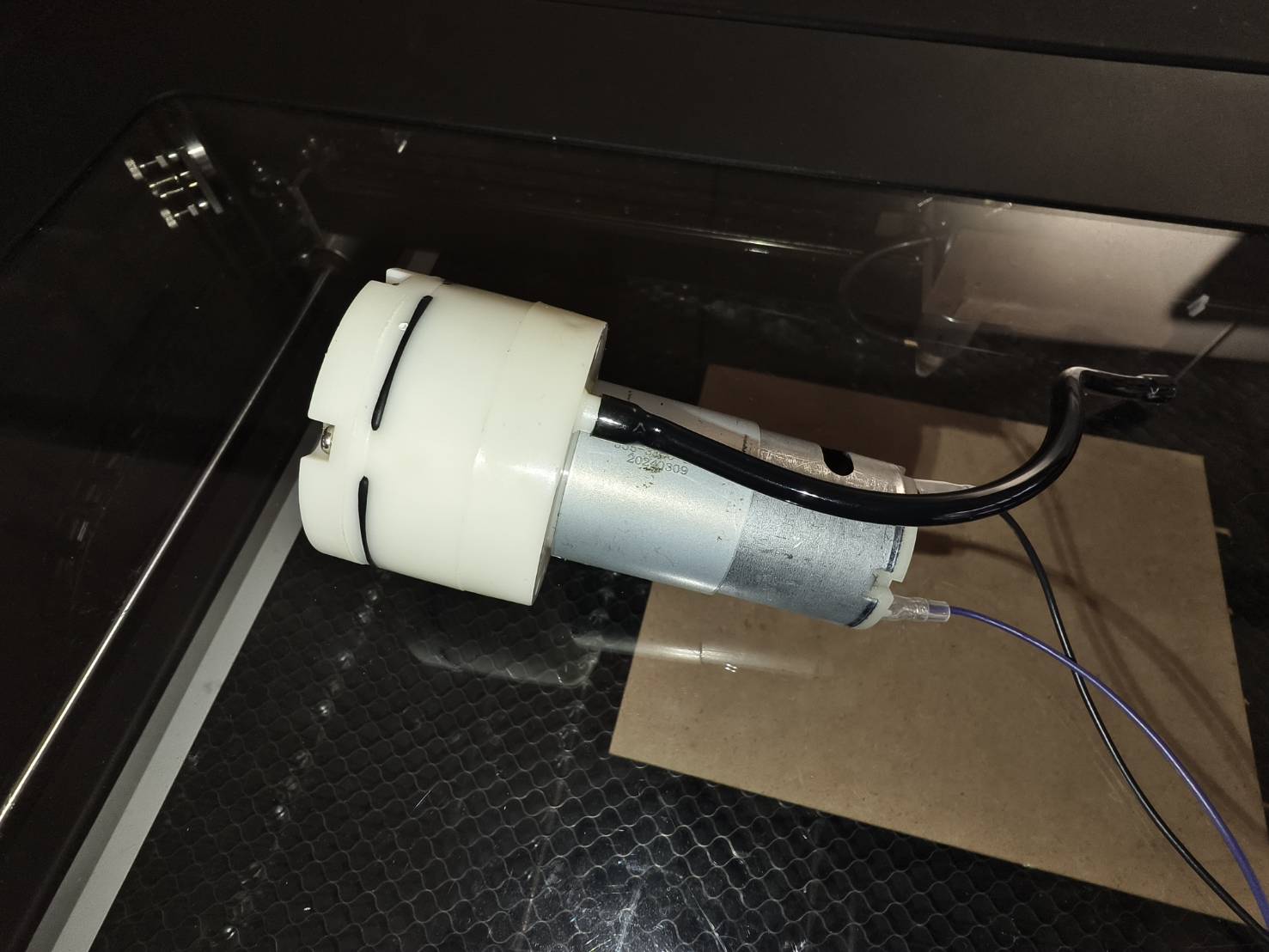

Irrota ilmaletku ilmapumpusta.

Vaihe 9

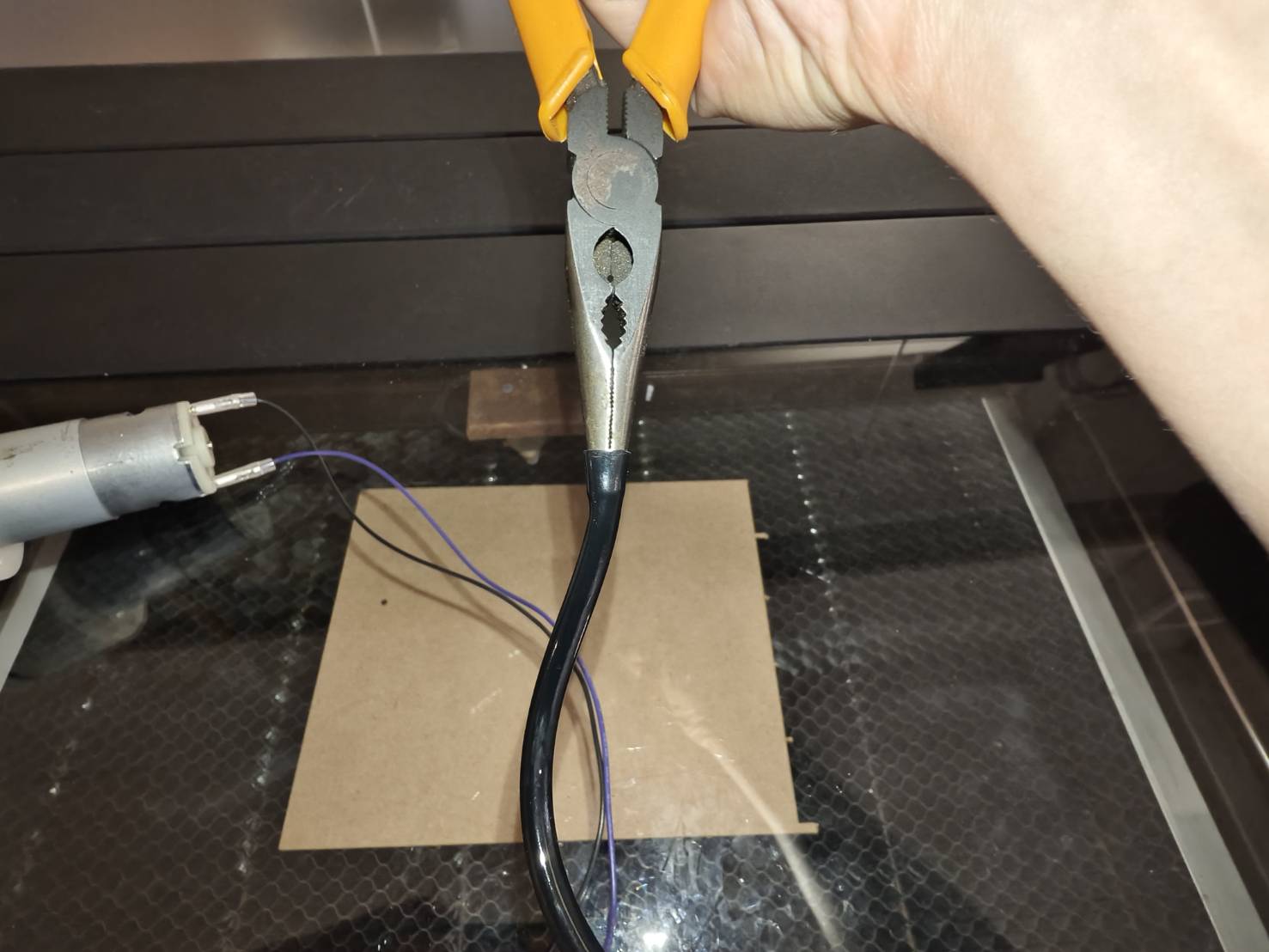

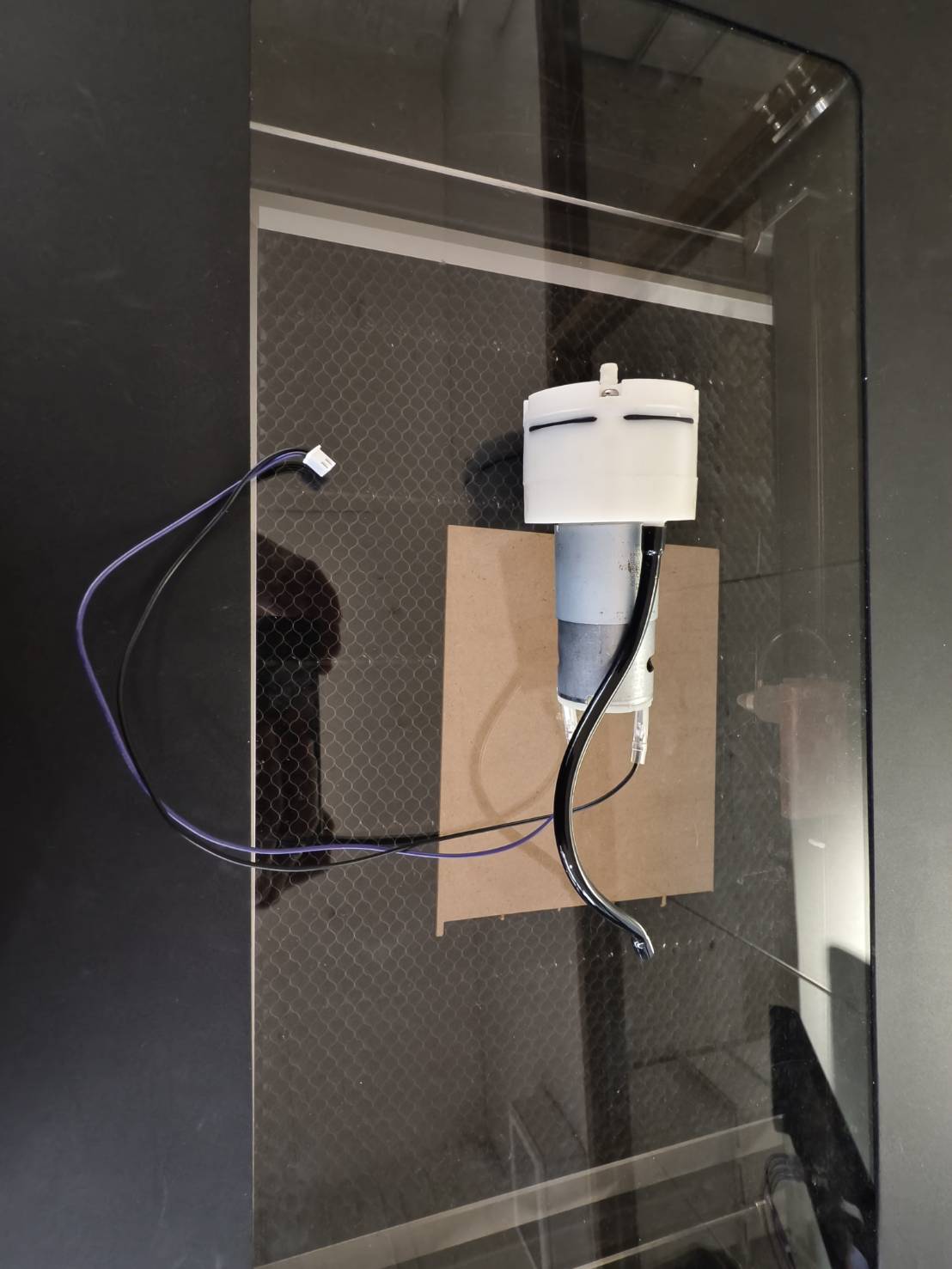

Liitä ilmaletku uuteen ilmapumppuun.

Jos tämä tuntuu vaikealta, voit laajentaa ilmaletkua pihdeillä.

Vaihe 10

Aseta ilmapumppu koneeseen ja kytke ilmaletku koneen pohjaan.

Jos ilmaletku on löysä liitettäessä, suositellaan nippusiteen käyttöä.

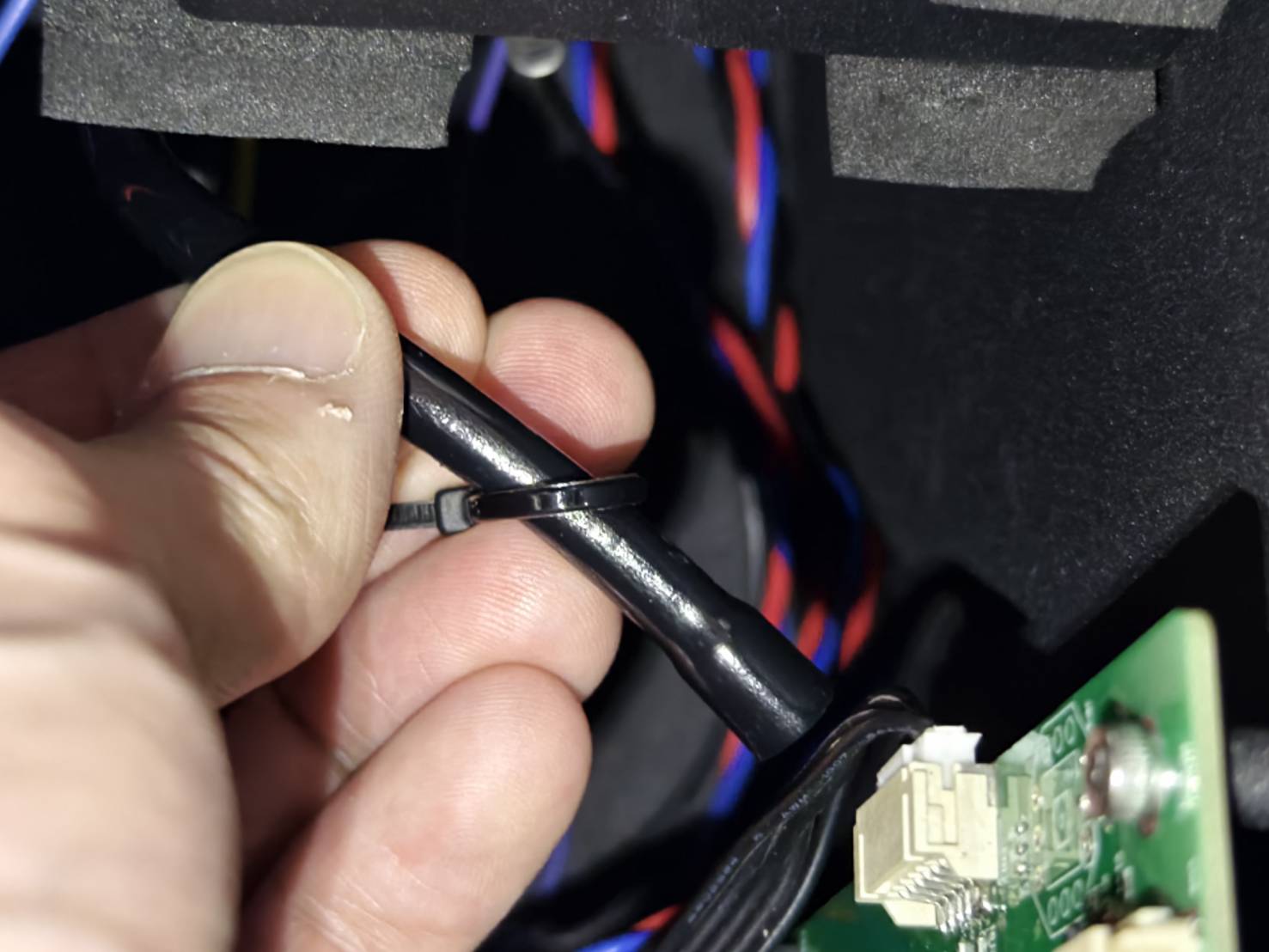

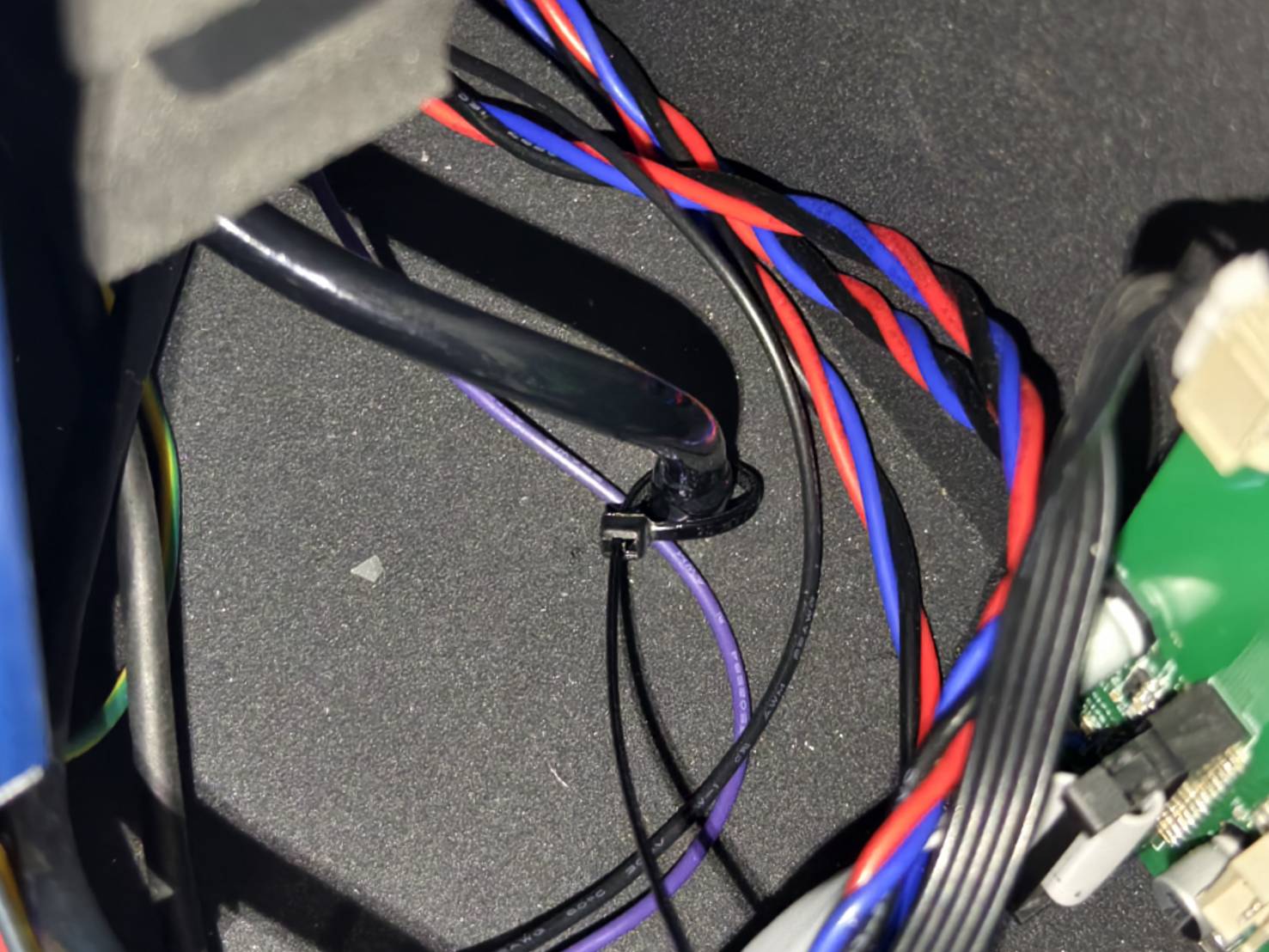

• Aseta nippuside ensin letkuun ja jätä se löysälle toistaiseksi.



• Liitä ilmaletku pohjaan nippusiteen avulla.



• Kiristä nippuside.



• Leikkaa ylimääräinen osa pois.


Vaihe 11

Kiinnitä ilmapumppu laitteeseen ruuvaamalla ruuvit paikoilleen.

Vaihe 12

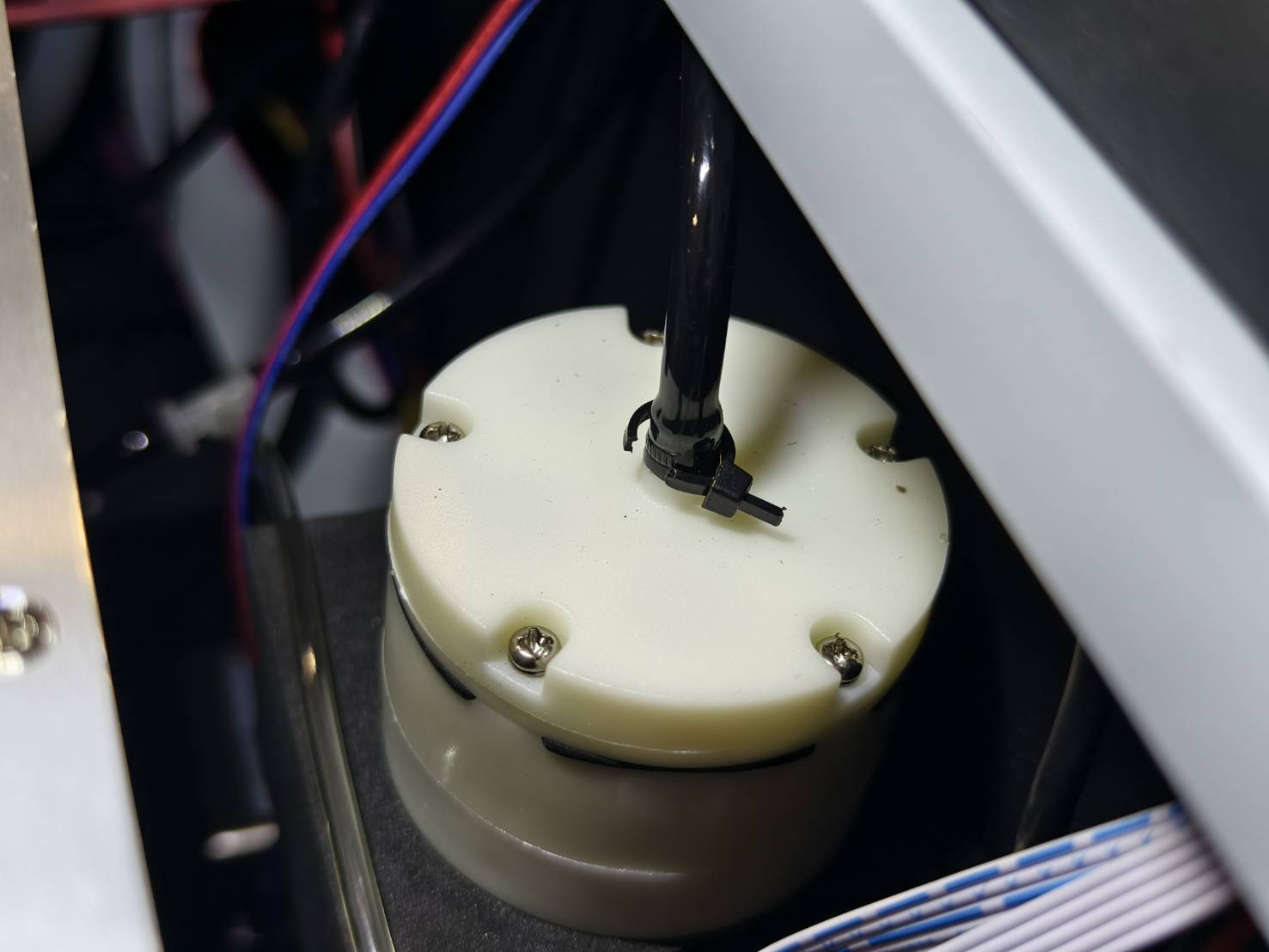

Liitä ilmaletku ilmapumpun yläosaan.

Vaihe 13

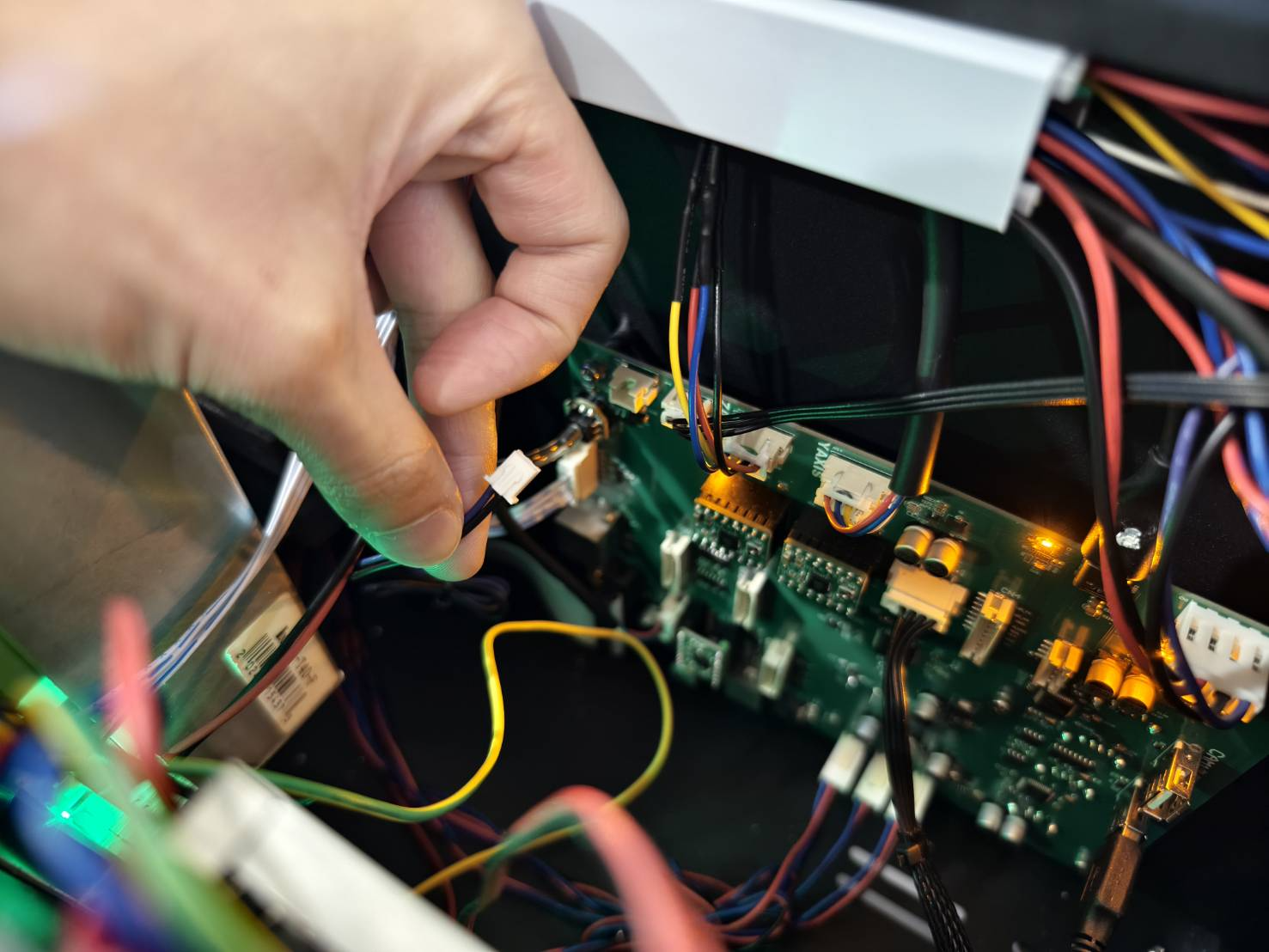

Kytke ilmapumpun kaapeli emolevyyn.
(Jos emolevysi poikkeaa alla olevista kuvista, tarkista kaavio löytääksesi oikean kaapelin sijainnin.)

Vaihe 14

Sulje sivukansi ja kiristä ruuvi.

Vaihe 15

Käynnistä laite ja suorita ilmavirtauksen nopeustesti.
Jos mittausarvo ei ole normaalialueella, katso vianmääritysohjeita artikkelista.
