Beambox II - Kameramoduulin, liekkianturin ja kameran LED-kortin vaihto-opas

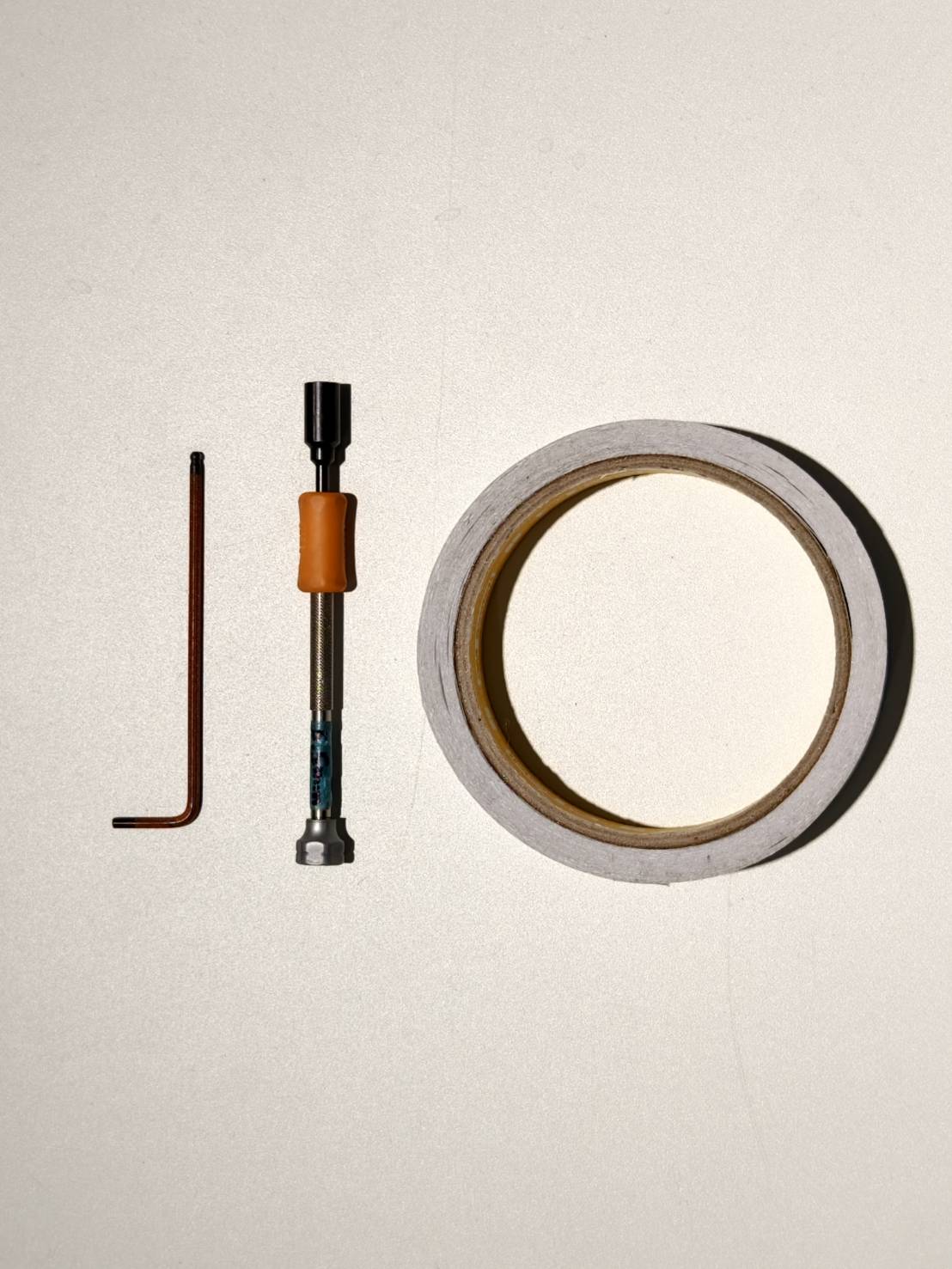

Työkalut

Vaihe 1

Sammuta laite ja irrota virtajohto.

Vaihe 2

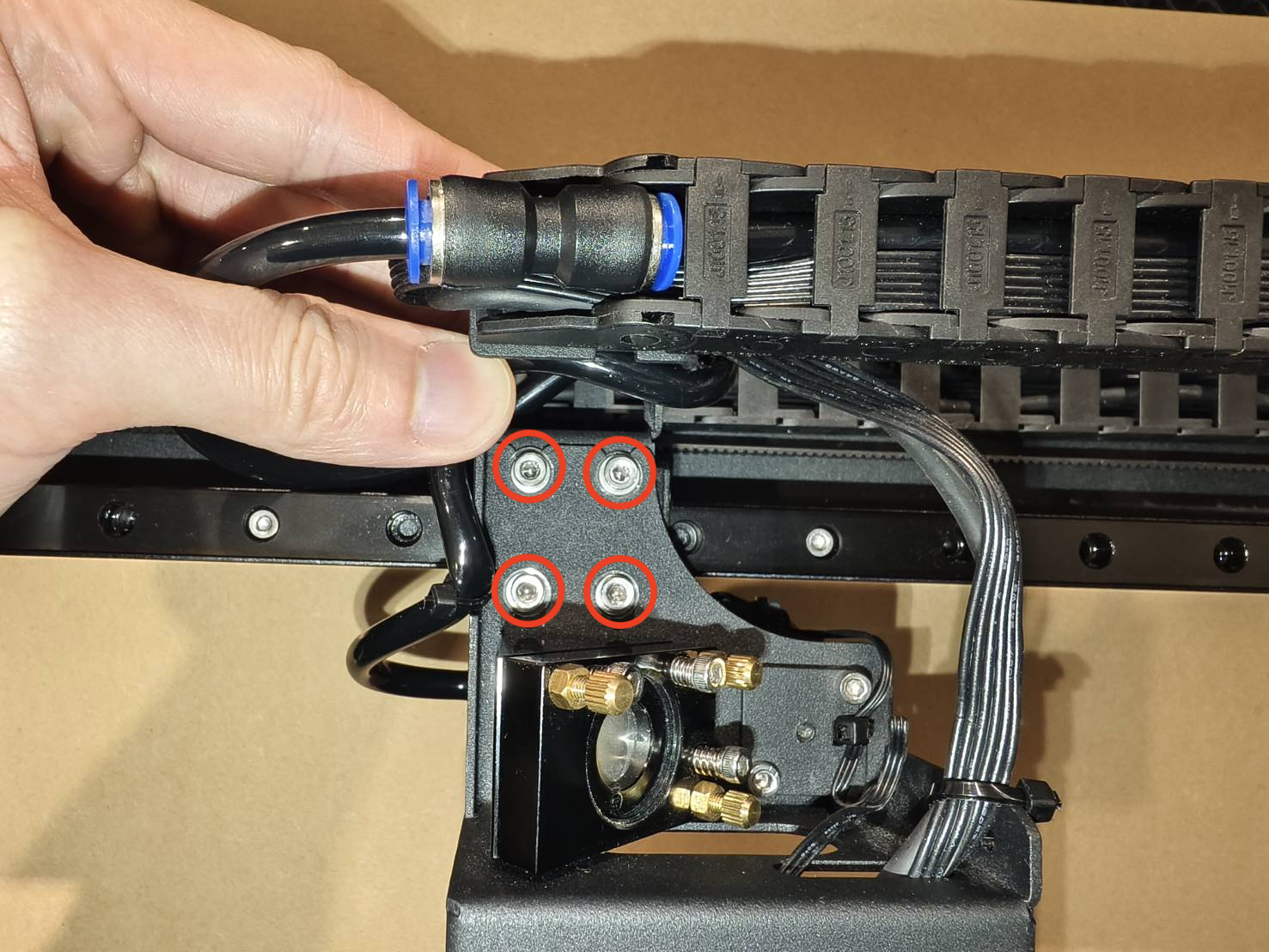

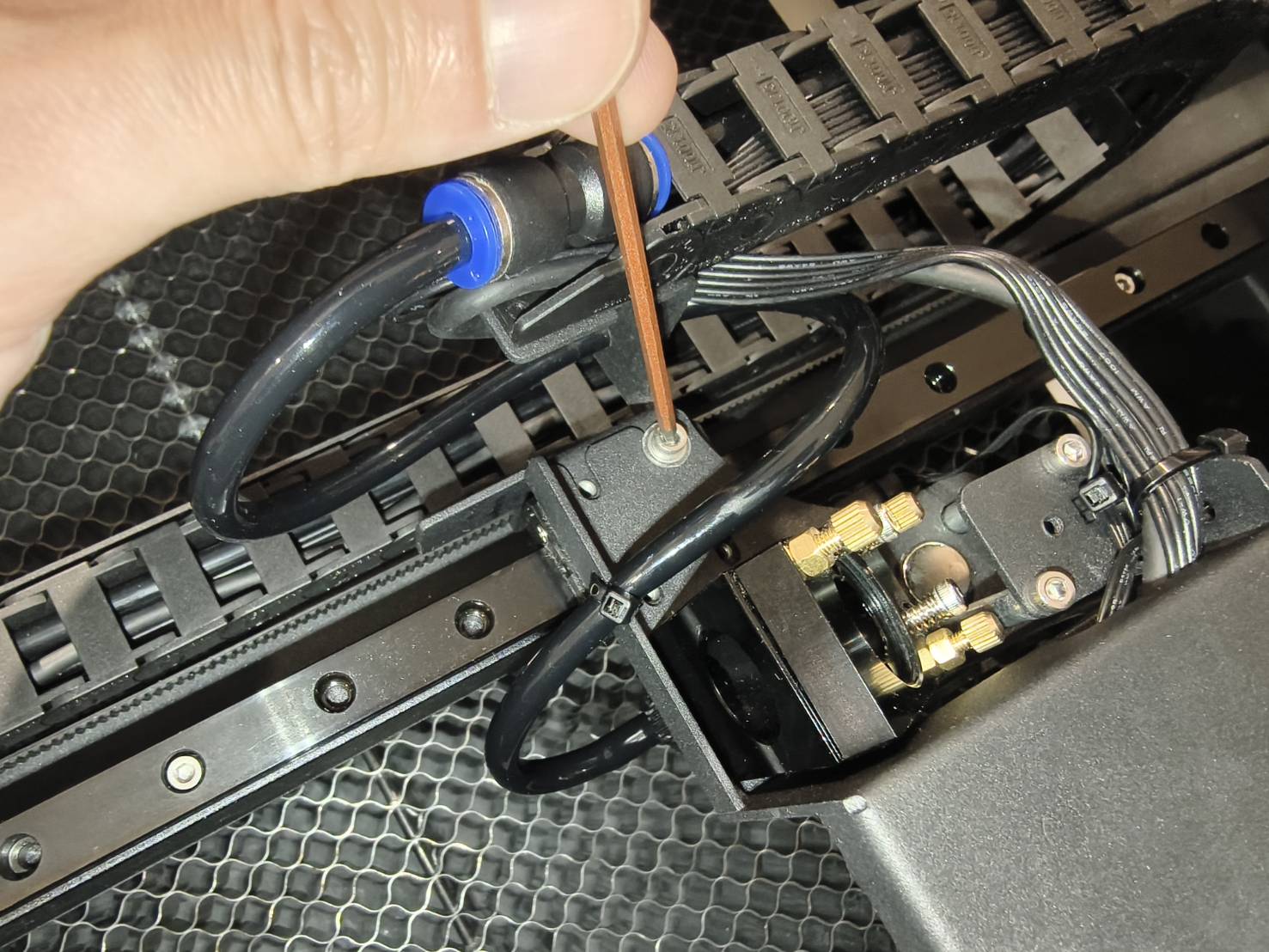

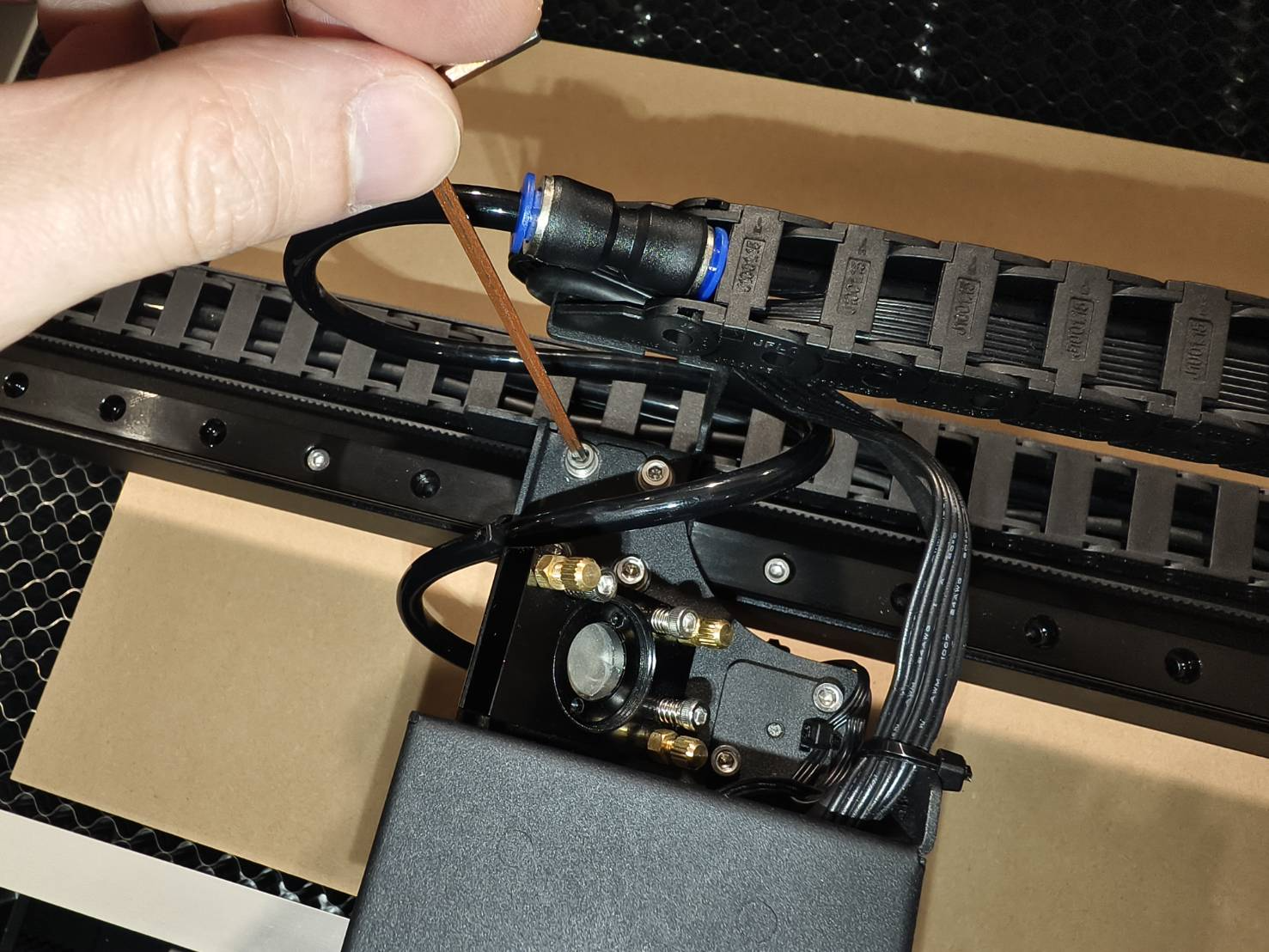

• Avaa luukun kansi ja irrota nämä ruuvit. (2,5 mm:n kuusiokoloavain x 4 kpl)

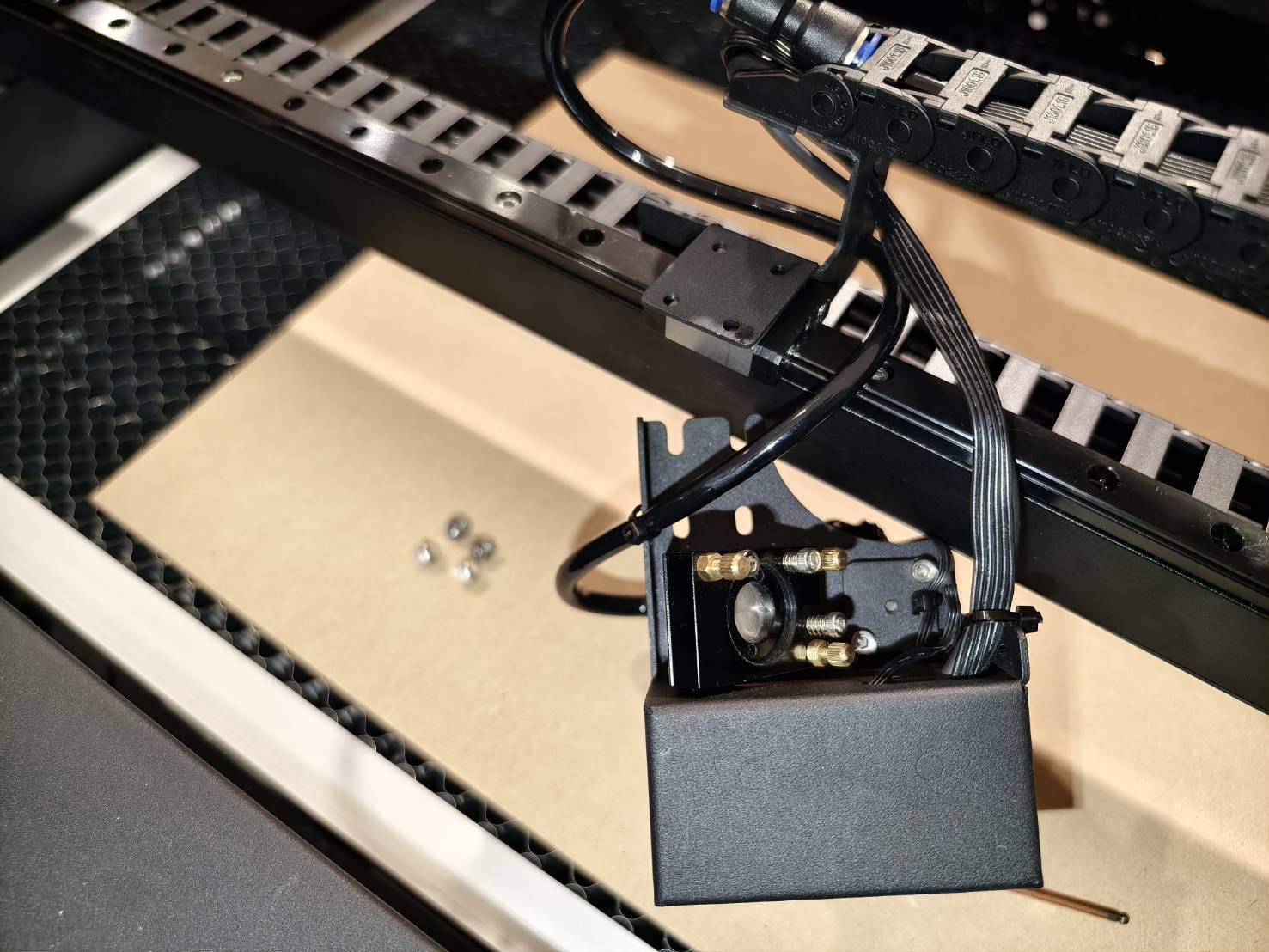

• Tämän jälkeen laservarren kokoonpano voidaan irrottaa järjestelmästä.

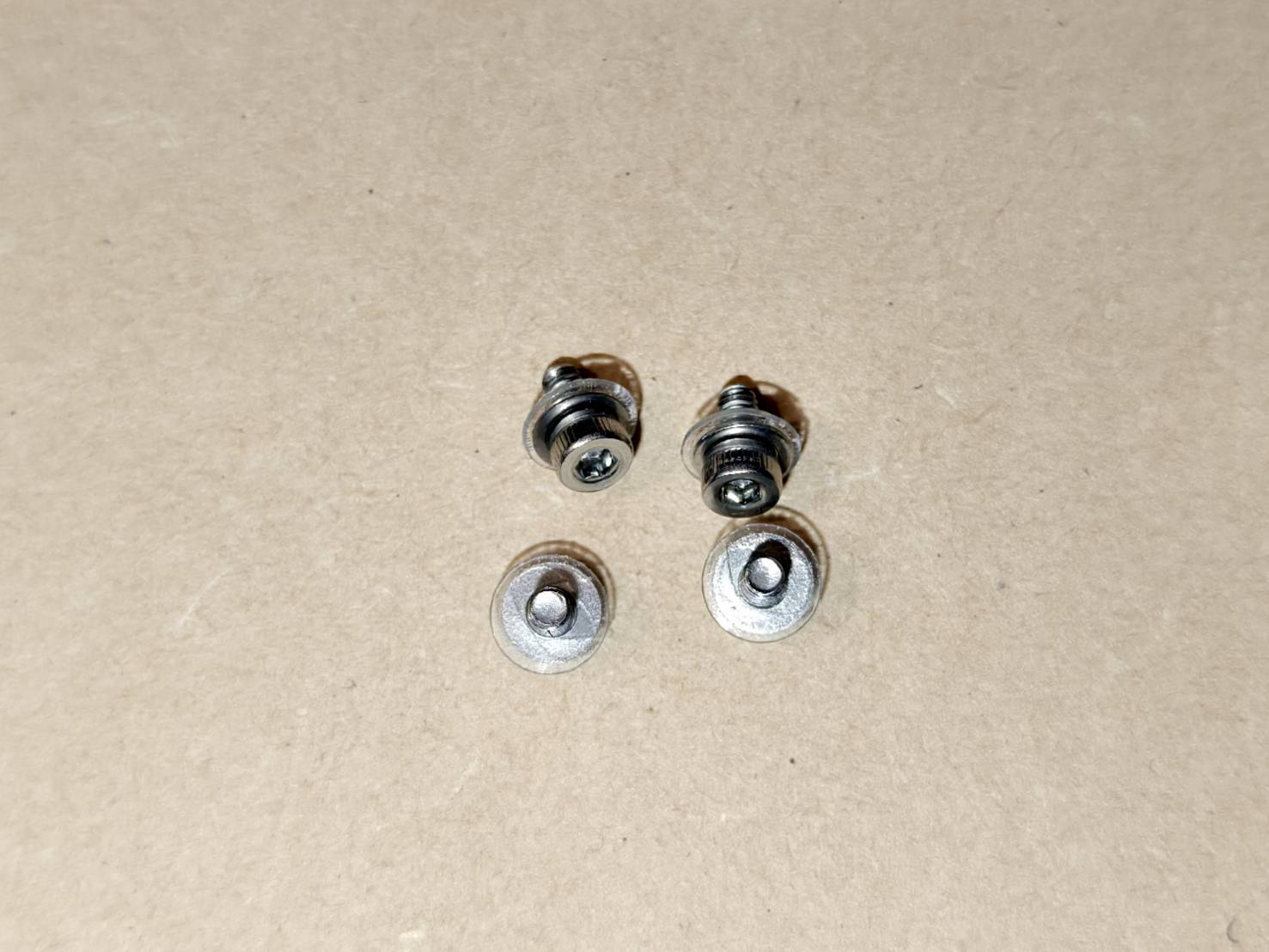

  Säilytä ruuvit ja aluslevyt huolellisesti myöhempää käyttöä varten.



Vaihe 3

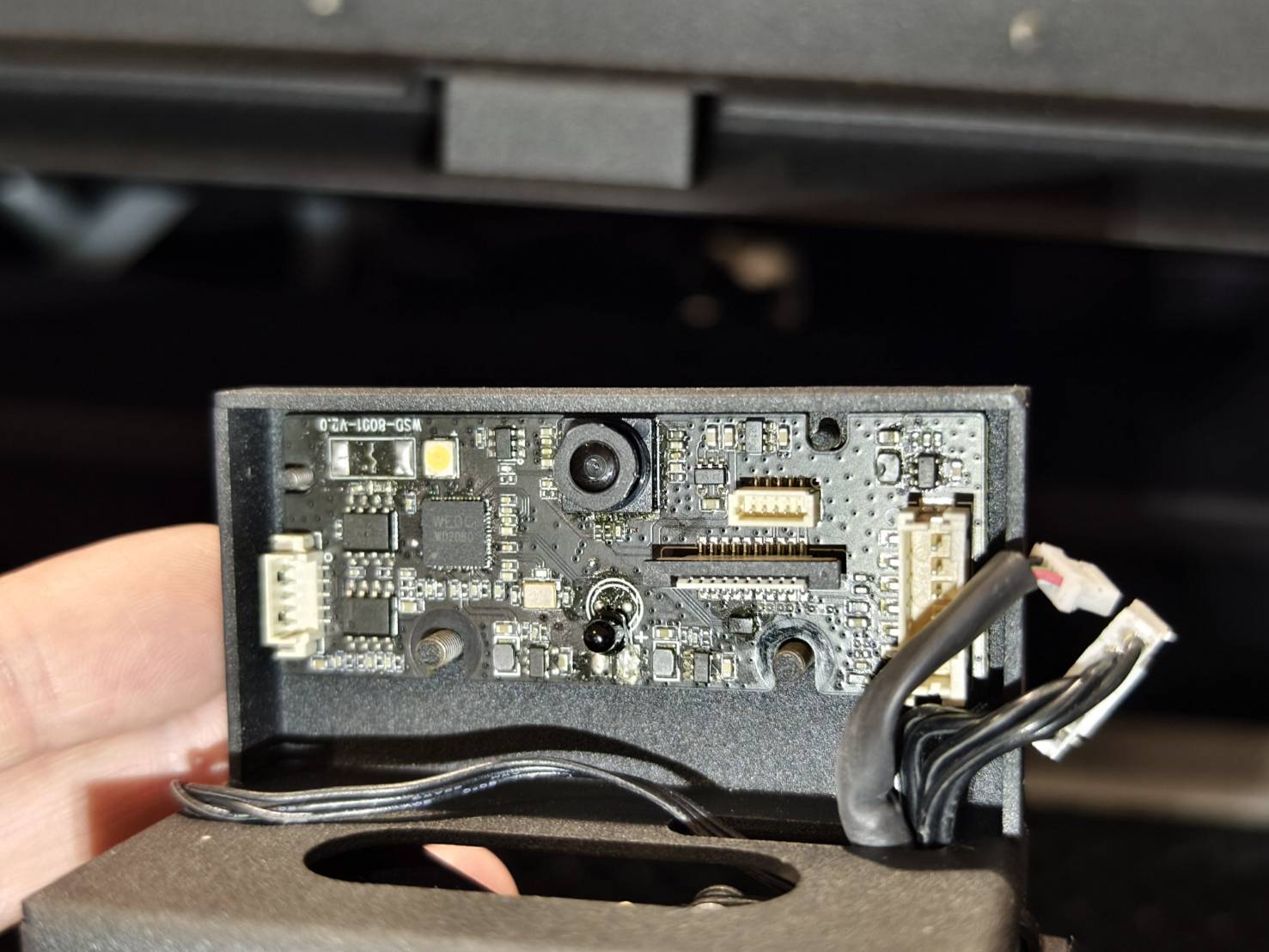

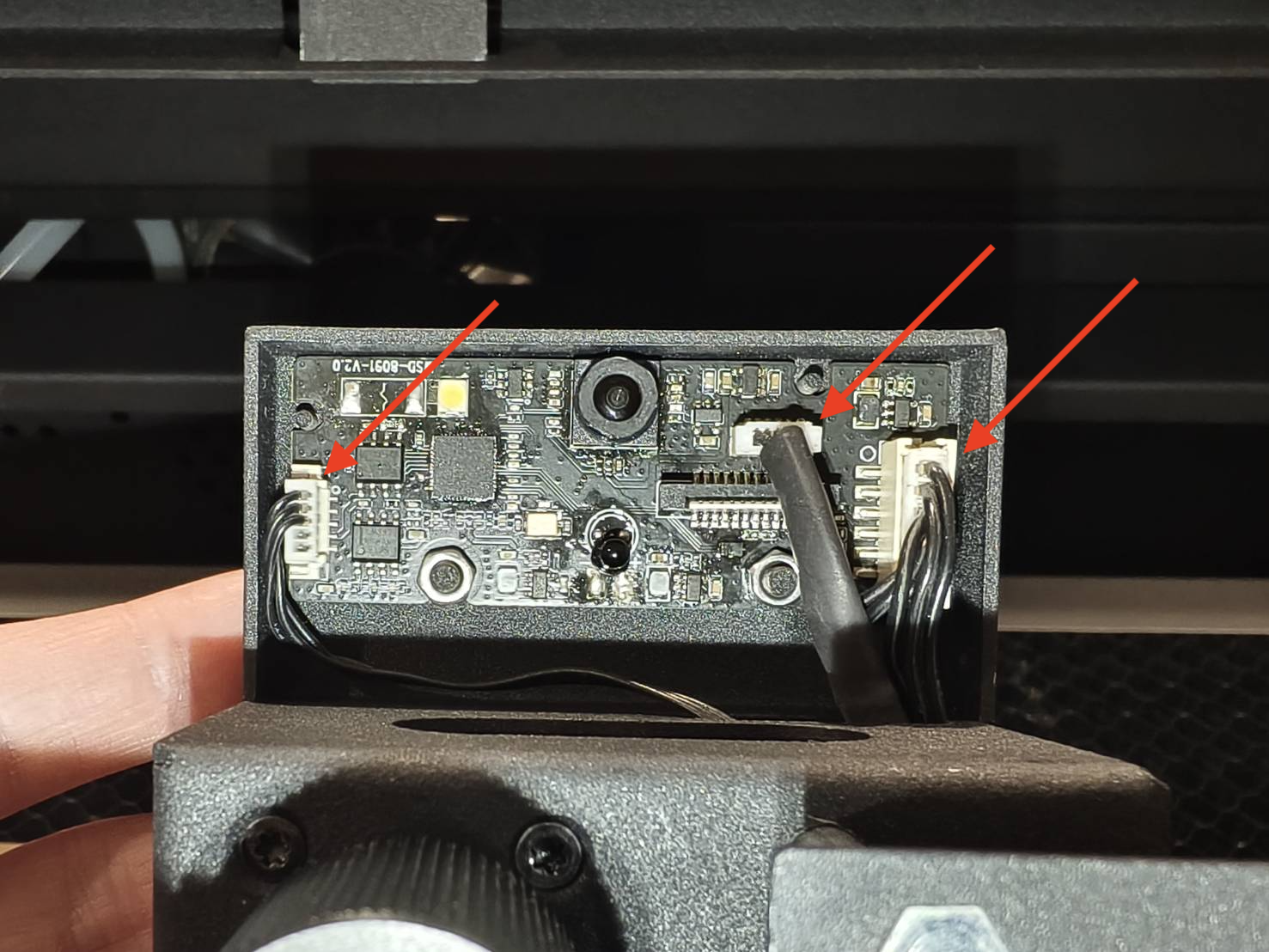

Irrota kaapelit piirilevystä.

Vaihe 4

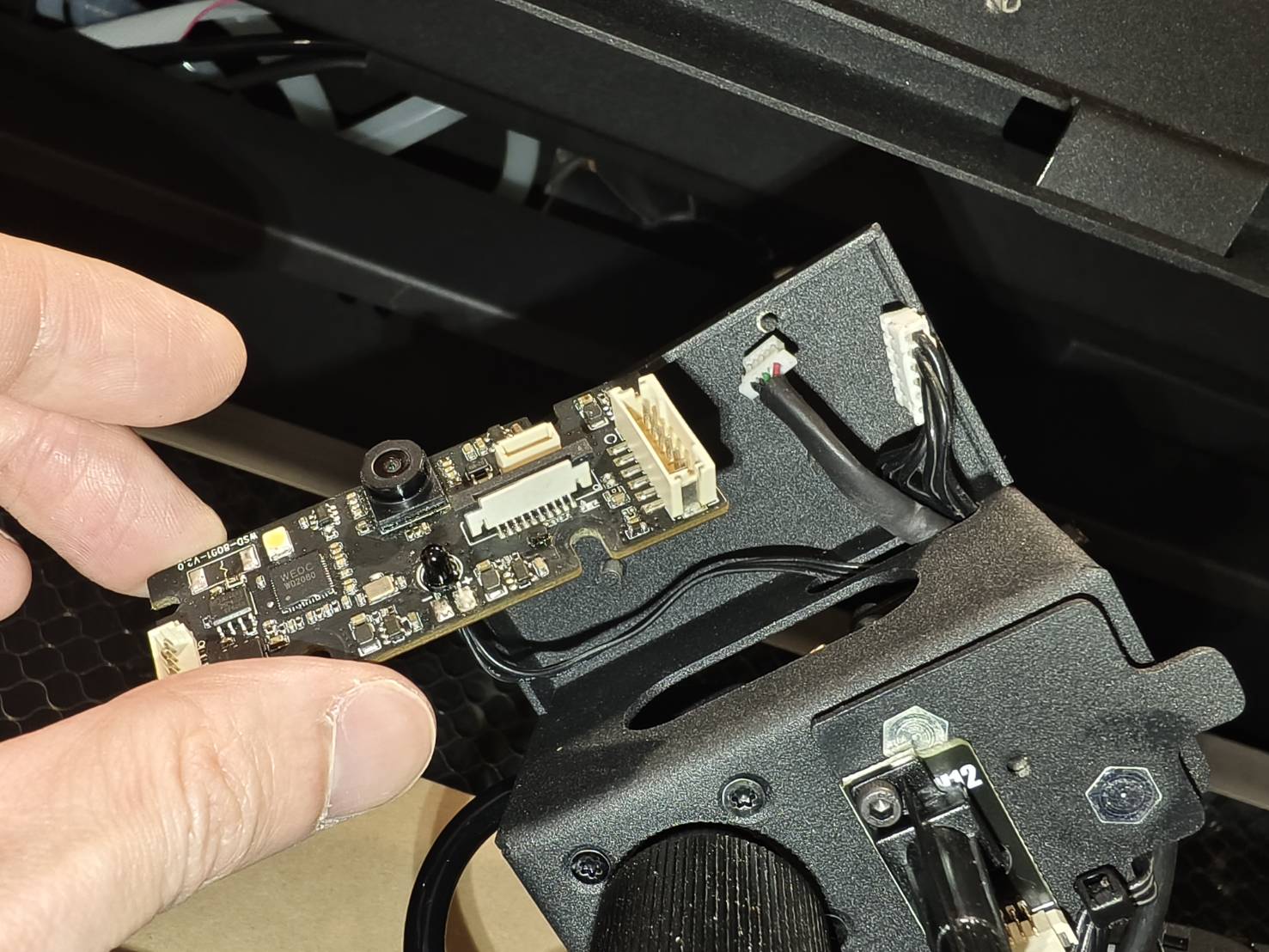

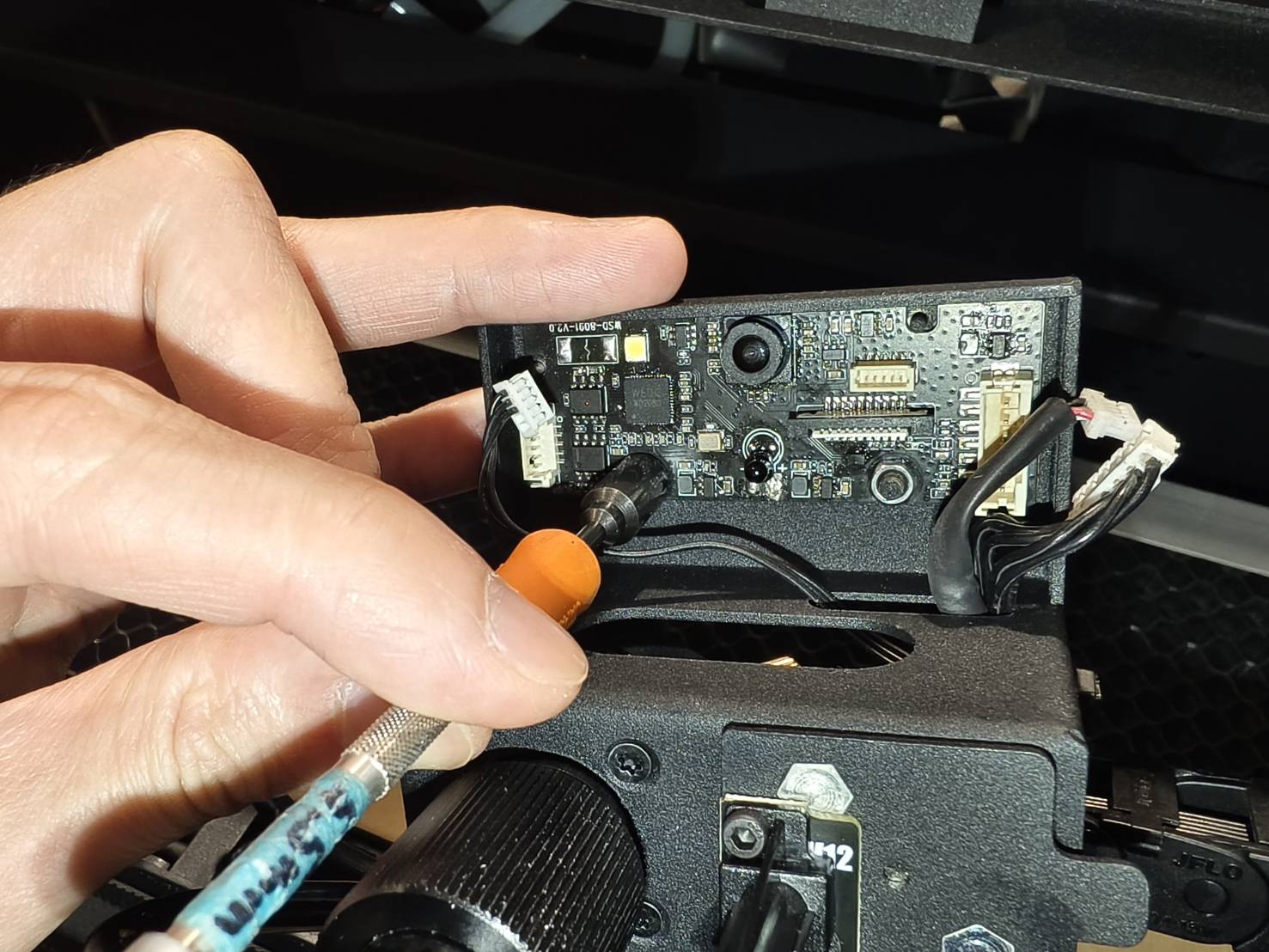

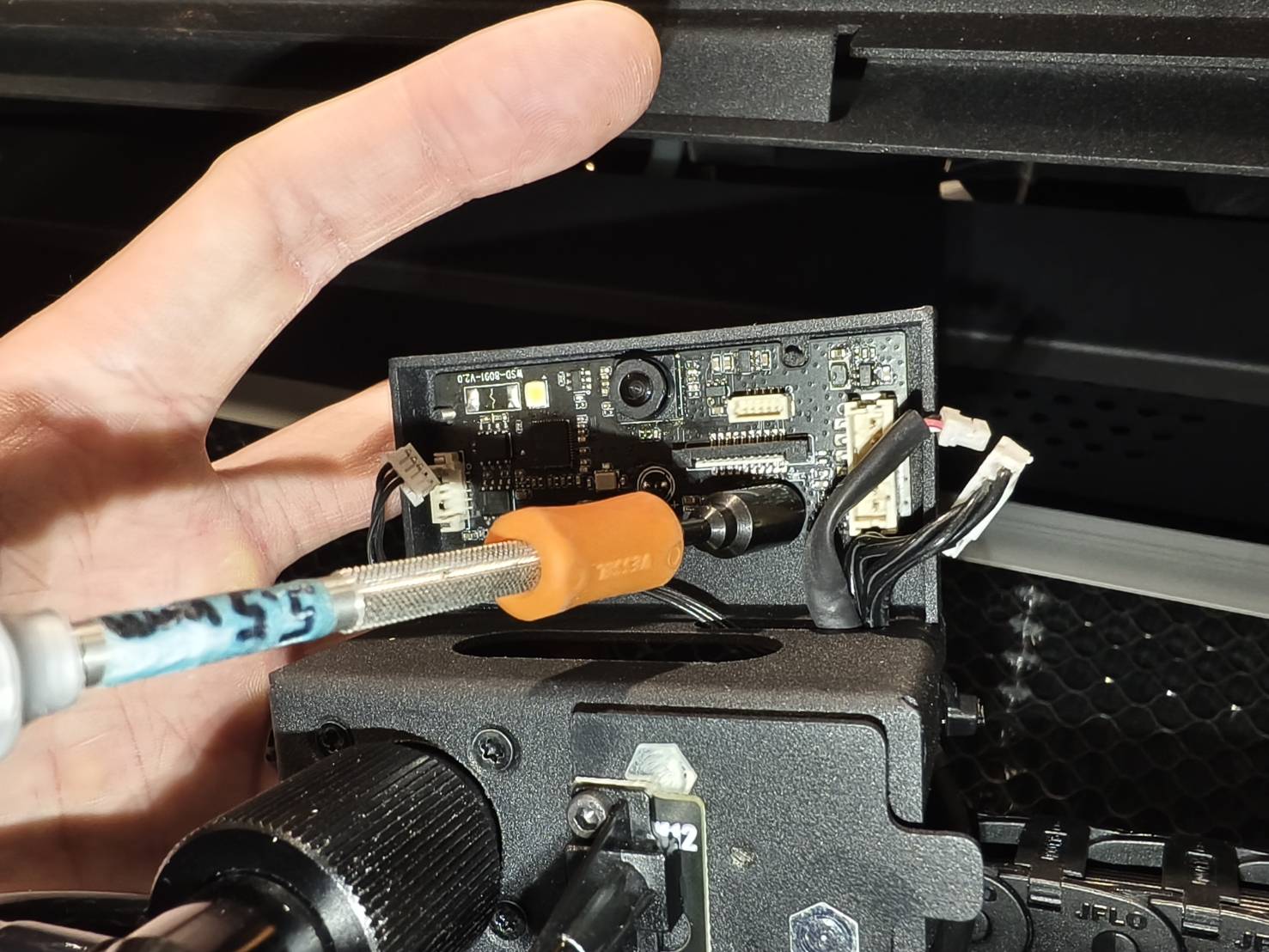

• Irrota piirilevyn mutterit laservarren kokoonpanosta.




• Tämän jälkeen piirilevy voidaan poistaa järjestelmästä kokonaan.


Vaihe 5

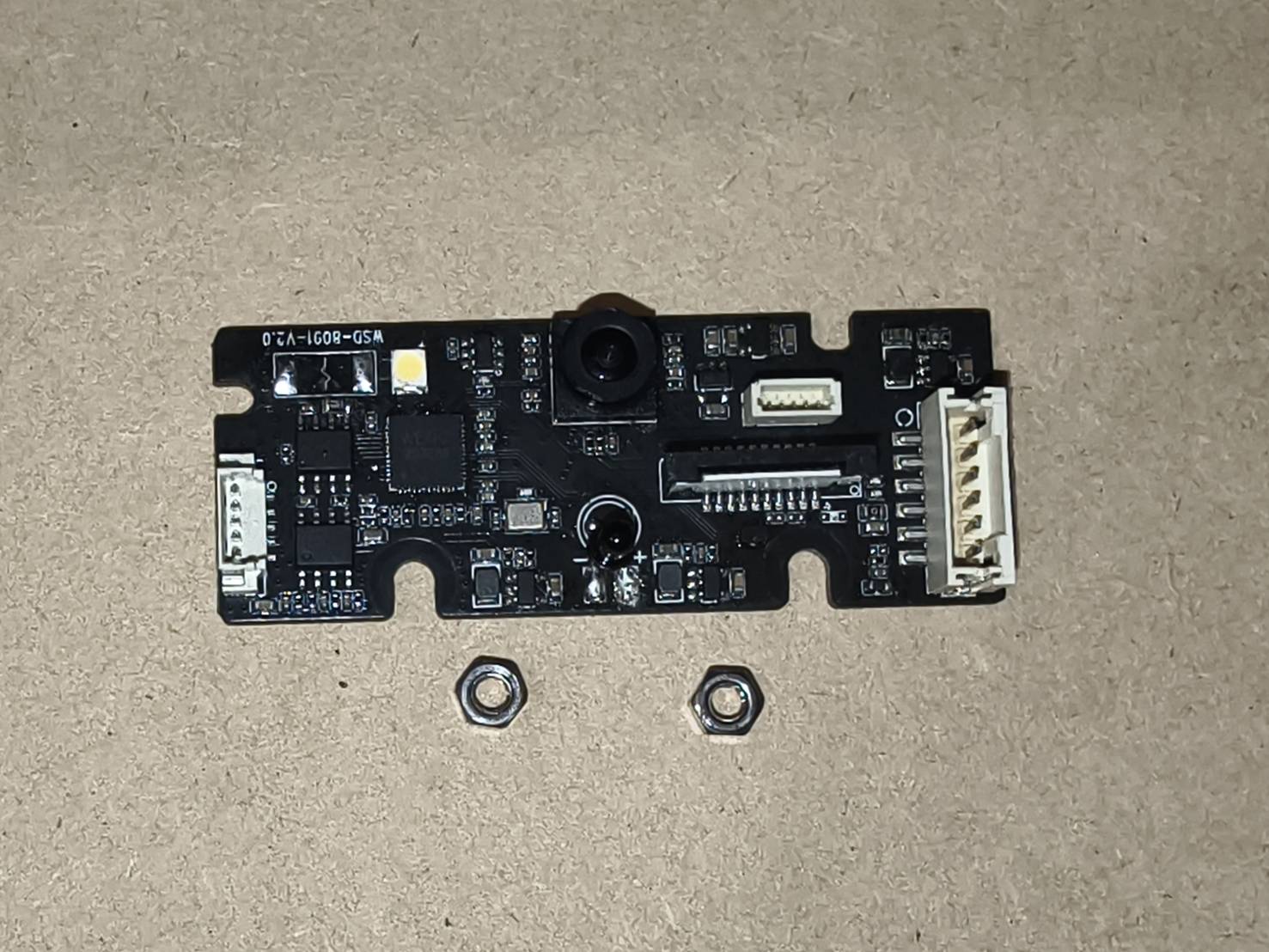

Asenna uusi piirilevy.

Vaihe 6

Kytke kaapelit uudelleen.

Vaihe 7

Kokoa laserpään kokoonpano uudelleen.
(Laserpään kokoonpano on ylöspäin ruuvattaessa)

Vaihe 8

Käynnistä laite tarkistaaksesi optisen reitin ja kohdista se tarvittaessa.
Käytä alla olevaa linkkiä optisen reitin tarkastuksen suorittamiseen.
Optisen reitin säätö

Vaihe 9

Katso tästä linkistä ohjeet edistyneen kameran kalibroinnin.
